Газ 3402 – ГАЗ 3402Д – Вездеходы гусеничные (3402Д – GAZ 3402D – Вездеход гусеничный 3402Д – Вездеход гусеничный ГАЗ 3402Д – ГАЗ 3402Д) – Технические характеристики ГАЗ 3402Д – Габаритные размеры ГАЗ 3402Д

Содержание

ГАЗ-3402Д в частные руки не отдам… | Вездеход, снегоход, болотоход!

Сен 18 • Вездеходы Амфибии, Вездеходы России, Военные, Гусеничные, Интересно!, Советские Вездеходы • 2188 Просмотров • Комментариев к записи ГАЗ-3402Д в частные руки не отдам… нет

Снегоболтоход от российского производителя. Отличительной чертой является возможность пересекать небольшие водоемы без прикосновения к грунту то есть в плавь. Используется в вооруженных силах Российской Федерации. Транспорт имеет весьма специфическую конструкции, так как был разработан именно для армии.
Преимущества вездехода
ГАЗ—3402Д имеет ряд достоинств:
Хорошую проходимость. Армия не терпит компромиссов. Поэтому вездеход реально может проехать практически везде.
Защищенность. Модель настоящий броневик и защищен от воздействия большинства угроз.
Большой запас хода. С полным баком броневик способен проехать одну тысячу километров.
Все эти достоинства делают снегоболтоход идеальным вариантом для вооруженных сил.
Недостатки

Недостатками можно считать:
Большой вес. Машина бронированная, а значит весит очень много (4,2т). Для армии такой вес вполне нормальная вещь, но для частных предпринимателей может оказаться недостатком.
Грузоподъемность. Несмотря на свою военную принадлежность, вездеход способен везти одну тонну груза и тянуть прицеп на две. Если учитывать. Что вес машины четыре тонны, то целесообразность покупки такого транспорта становится сомнительной.
Специфическая конструкция. Вездеход больше напоминает бронетранспортер, чем гражданский гусеничный вариант. Поэтому, водить такого «железного коня» сможет только обученный водитель.
Расход топлива. Большой вес и узкопрофильное назначение, приводит к серьезному расходу дизельного топлива. Для вооруженных сил это не самый серьезный критерий, но если вы решили приобрести эту модель, то следует подсчитать нужен ил вам такой вариант.
Оценив все недостатки можно сказать, что бронемашина не подойдет для частных владельцев и коммерческого использования. Тем более, что способность плавать хороша, только если ты едешь без прицепа, поскольку он потонет и потащит тягач на дно. Вездеход гусеничный, а значит, потребует дополнительного ухода за ходовой частью такая система повышает проходимость, но серьезно увеличивает расходы на «горючку» и обслуживание.

Выводы
Оценив все достоинства и недостатки в конструкции снегоболтохода, можно сделать следующие выводы:
Транспорт был разработан для использования в экстремальных условиях вооруженными силами. Хорошая броня в таком случае очень важна, но это самый серьезный недостаток для частных владельцев. Возможность пересекать водоемы. Также можно считать плюсом только для ВС.
Грузоподъемность. Для того, чтобы тянуть военную технику, мощности двигателя вполне достаточно, но в гражданский целях двух тонный прицеп может оказаться экономически не выгодным вложением.
Обоюдным плюсом является запас хода. Тысяча километров серьезная дистанция, что хорошо для любых владельцев. Это единственный плюс транспорта для граждански владельцев.
Вывод напрашивается сам собой. Внедорожник имеет ряд недостатков и подойдет далеко на каждому человеку. Тем более, что есть аналогичные гражданские варианты, которые имеют более высокий показатель отдачи вложенных средств. Транспорт имеет слишком высокую цену и дорогой в обслуживании, что отпугивает множество частных покупателей.

сентябрь 2015. Петрусевич Елена Игоревна для Новости 94

амфибияВоенноеГусеницыРоссияСССР

Похожие Записи

Об авторе: admin

« Консервная банка с содержимым 110 кобыл Паркет для Тундры »

xn----btbbfdadcbcr9cwalfbbaa4c3a7co.xn--p1ai

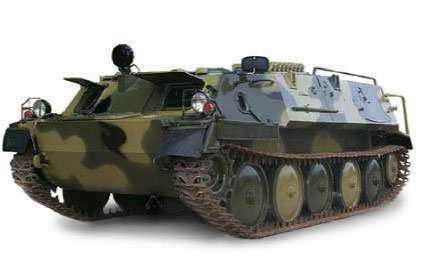

Снегоболотоход ЗЗГТ ГАЗ 3402Д

ЗЗГТ ГАЗ 3402Д
Фотография: Снегоболотоход ЗЗГТ ГАЗ 3402Д

Завод производитель: Заволжский завод гусеничных тягачей ОАО (ЗЗГТ) .
606524, Россия, Заволжье, Нижегородская обл., Городецкий р-н, ул. Железнодорожная, 1

Технические характеристики Снегоболотоход ЗЗГТ ГАЗ 3402Д

Тип
Плавающий снегоболотоход
Грузоподъемность, кг
1000
Мощность, кВт
100
Мах. скорость движения, км/час
60 (суша)
Скорость движения на плаву, км/ч
5...6
Масса, кг
5200
Тип двигателя
Д-245.12С-329, дизельный, рядный 4-цилиндровый с турбонаддувом
Количество мест посадочных, чел
12 (кабина - 2 чел; кузов - 10 чел.)
Дорожный просвет, мм
350
База, мм
3330
Колея, мм
2080
Габаритный размер, мм
5500/ 2470/ 1700
Масса буксируемого прицепа, кг
2000
Удельное давление на грунт, кг/ см.кв
0,242
Преодолеваемый угол подъема, град
35
Запас хода по топливу, км
800
Внутренние размеры кузова, мм
2262/ 1630/ 1730
Конструктивные особенности
Модернизированный плавающий снегоболотоходный бронированный гусеничный транспортер (модернизация машины ГТ-МУ-1 после 10 лет эксплуатации в ВС)
Продажа, ремонт и запчасти для Снегоболотоход ЗЗГТ ГАЗ 3402Д
З-10

www.pozhtehpro.ru

ГТ-СМ (ГАЗ-71) и развитие до 34039

ГТ-СМ (ГАЗ-71) и развитие до 34039

Название: ГТ-СМ (ГАЗ-71) (Гусеничный Транспортёр-Снегоболотоход Модернизированный). Базой для создания ГТ-СМ послужил гусеничный транспортёр ГТ-С (ГАЗ-47). Выпускался с 1968 по 1985 годы.

(В названии ГТ-СМ С расшифровывается обычно как снегоболотоход. Можно расшифровать и как Гусеничный транспортёр Средний (груз — 1 тонна) модернизированный, и соответственно ГТТ — как Транспортер Тяжёлый (груз — 2 тонны) В его полном названии тоже написано «снегоболотоход», а в сокращенном буквы С нет. Аналогия: АТЛ-АТС-АТТ (серия машин тех же лет) — Артиллерийский тягач лёгкий-средний-тяжёлый)

Транспортёр ГТ-СМ представляет собой снегоболотоходную гусеничную машину и предназначен для перевозки личного состава, различных грузов, буксировки прицепов (массой до 2 000 кг), эвакуации раненных и для других потребностей войск в северных районах страны, а так же для перевозки людей и народнохозяйственных грузов. Транспортёр может эксплуатироваться по всем видам дорог и при бездорожье с возможностью преодоления водных преград. Транспортёр рассчитан на эксплуатацию и безгаражное хранение, при температурах окружающей среды от +40 до −50 град.

Армейский тягач ГТ-МУ

Технические характеристики

  • Макс. масса в рабочем состоянии (с заправкой, без груза и экипажа), кг 3 750
  • Макс. масса перевозимого в кузове груза, кг 1 000
  • Макс. масса буксируемого прицепа, кг 2 000
  • Полная масса с нагрузкой и экипажем 2 чел., кг 4 300 — 4 950 (5300)
  • Экипаж, чел. 2
  • Число мест в кузове (десант, чел.) 10
  • Число спальных мест 2
  • двигатель- ГАЗ-71- бензиновый, карбюраторный ЗМЗ-66
  • мощность двигателя, л/с 115
  • (двигатель и 4-х ступенчатая КПП с «раздаткой» — от ГАЗ-66)
  • Топливо бензин А-76, для А-93- необходима поправка октан-корректора на двигателе
  • Макс. крутящий момент, кгс*м 29
  • Удельная мощность в л.с. /т 23,1
  • Габаритные размеры, м:
  • длина 5,39
  • ширина 2,582 (2,585)
  • высота по кабине 1,74 (1,72)
  • Дорожный просвет, м 0,38
  • База, м 3,630
  • Колея, м 2,18
  • Максимальная скорость в км/час:
  • по шоссе 50
  • на плаву 5 — 6
  • Емкость баков 4х75 л (4х 93л)
  • Запас хода по топливу, по шоссе км 400
  • Расход топлива, л/100 км
  • — по шоссе 100—150
  • — по тяжелому бездорожью 200
  • Удельное давление на грунт, кг/кв.см 0,17 (0,187)
  • Брод-1,2 метра
  • Плавает — допустимая ширина водных преград- до 1,5 км. Движитель-гусеницы ( Для достижения паспортной скорости — 5 км/ч- и управляемости на воде- необходима установка впереди штатных гидродинамических щитков. Рассчитан на плавание по спокойной воде. Для входа и выхода на берег необходим пологий спуск- не более 20 град.На быстрых реках из-за большой площади подводного борта его крутит. При подходе бортом к крутому берегу возможен крен и затопление через борт)

Машина широко применялась и применяется в районах Крайнего Севера. От предыдущей модели (ГАЗ-47) возможно использование бортовых передач, звездочек, гусениц. При определенных переделках- балансиров с катками и торсионов. Множество вариантов самостоятельной модернизации пользователями (

усиление корпуса, увеличение высоты кузова, установка дизеля, в том числе и с воздушным охлаждением, «ленивцев», автономных отопителей/печей — вплоть до попыток установить водометный движитель и кронштейны для подвесного мотора, примитивный штатный комплект специнструмента дополняется приспособлениями- для стягивания отверстий гусениц при их соединении пальцем, для выколачивания и установки пальцев, для установки торсионов и для вынимания обломанных торсионов из торсионной трубы. Несмотря на то, что написано в паспорте, ехать зимой при −30 и ниже в нем холодно (или очень холодно). Проблема решается установкой на зиму вентилятора от ГАЗ-66,лопасти у него загнуты в другую сторону и при том же вращении он не вытягивает теплый воздух через радиаторы из моторного отсека и всей машины, а толкает туда холодный с улицы,и после радиаторов тепло идет в кабину и кузов. То же достигается после ремонта, когда эффективную. но громоздкую штатную систему охлаждения со стоящими сбоку-слева 2 радиаторами, редуктором и 2 вентиляторами заменяют на один радиатор, стоящий перед двигателем, и вентилятор стоит на шкиве помпы, как в автомашине. Но в таком случае- летом в машине жарко.
).

Дальнейшим развитием стали варианты- (в разнообразных сочетаниях):

ГАЗ-3403 Грузоподъемность 1250 кг. Все торсионы- «толстые»(на ГАЗ-71 — только в передней и задней трубе). Двойные лобовые стекла. Увеличены топливные баки с 75 до 93 л, тормозные ленты на главной передаче заменены на более износостойкие, (но сложные в регулировке- пользователи по возможности меняют на ленты старого образца).

I. С разным тентом кузова- 1.Простой тент 2.Северный вариант(двойной, выше обычного, сзади- дверь, такая же, как правая дверь кабины, 4 спальных места в кузове) 3.Жесткий высокий кузов с большой дверью, 4 спальных места.

II. С гусеницей с резино-металлическим шарниром (для установку на обычную машину требуется и соответствующая звездочка). Заявленный ресурс вдвое выше обычной гусеницы со стальным шарниром, но- на морозе ниже −40 резко усиливается износ резины в шарнирах.

III. С автономным отопителем в кузове.

Модификации — 34032-поисково-спасательная(платформа сзади для приема груза на плаву), ГАЗ-34033-для погранслужбы(2 генератора, две группы аккумуляторов), медицинская, ремонтная-(сварочный генератор).

Радикальным новшеством стало долгожданное появление дизельного

ГАЗ-34034 — установка в тот же корпус атмосферного дизеля Д-247. Теперь расход топлива в тяжелых условиях стал 1 л/км, в отличие от «бензинки», у которой он был 2 л/км. Кроме того, дизель Д-247- лишь числом оборотов отличается от тракторного дизеля Д-243 массового выпуска (Беларусь- МТЗ-80) и несравнимо надежнее бензинового ЗМЗ-53/66.

И наконец- завод почти достиг уровня хорошо тюнингованной "частной" машины:

ГАЗ-34036/34037 -(тент2/тент1)- дизель Д-247 и дополнительный задний каток «ленивец»-(соответственно увеличилась длина корпуса (грузового отсека) на 0,6 метра. Раскрой металла при этом старый- как на 71- то есть нарощенная назад часть «лодки» приварена к старой- по месту сварки возможны трещины. Плавучесть корпуса возросла, порожняя машина притапливает нос).

Все эти машины имеют КПП (вместе с раздаточной коробкой) от а/м ГАЗ-66. Так как число оборотов дизеля Д-247 меньше бензинового ЗМЗ-66, на дизельных машинах для достижения той же максимальной скорости были изменены передаточные числа в бортовой передаче и раздаточной коробке КПП.Надежности им это не прибавило. Звездочка стала с 13 зубьями всесто 12.Она надежнее старой- толстые зубья, венец на болтах вместо заклепок. В трансмиссии можно использовать агрегаты от старых моделей.

[[ГАЗ-34039]]( НА ФОТО ИМЕННО ОН, А НЕ ГАЗ-71) — выпускаемый сейчас — дизель Д-245 с турбонаддувом (как на ЗИЛ-Бычок). Визуальное отличие от ГАЗ-34037- «грибок» воздухозаборника перенесен на левую сторону. Грузоподъемность-1500 кг. Увеличилась мощность до необходимой. 5-ступенчатая КПП и новая ГП в блоке с раздаткой. Вместо правого переднего бака установлен автономный отопитель.(а.о.- ненадежен, обогревает только кузов. Нет варианта одновременного обогрева двигателя, хотя такие варианты пользователями делаются). Сцепление и КПП (хотя возможно было использовать ее от «Бычка»)- от «Валдая» (ГАЗ-33104 «Валдай»). Отзывы про них плохие.

Все эти модификации от базовой ГАЗ-71 увеличили надежность и автономность машины, но вместе с тем ее вес- до 5,3 тонны и удельное давление на грунт (с 0,17 до 0,21).

Все машины имеют одну и ту же конструкцию корпуса-"лодки", достаточно слабую. После гарантийного пробега ( ГАЗ-71«бензинка»-5000 км, дизельный ГАЗ-34037-8000 км - гарантийный пробег необъяснимо возрос на более тяжелой машине- без изменения конструкции лодки :-)), особенно в горно- таежных условиях - появляются трещины в углах лобовых стекол, в борту моторного отсека, появляется изгиб борта в районе бортовой передачи, отрывается площадка крепления главной передачи. Усиление «проблемных» мест (обязательно - на новой машине - пока не появились трещины) позволяет повысить ресурс «лодки» до 30-40 тыс. км пробега. По-прежнему на всех катках, кроме задних-(408/409), стоят слабые подшипники 208/209. Было бы отлично, если завод наконец внедрил установку «танковых» торсионов- как на МТЛБ- длиной поперек всей лодки, а не половина ширины, как сейчас. Они бы дольше ходили и машина шла бы мягче,ремонт лопнувшей торсионной трубы (лопается обычно в районе шлицевого узла) во многих случаях не требовал бы вынимания дизеля и агрегатов. Кроме того, форма кабины и передней части слаба изначально из-за множества углов.(Форма кабины на 34039К "Ирбис"- как у "Газели" - скорее дань дизайну, чем надежности. Лобовое остекление такого размера просто опасно. Разбить такое стекло на морозе- рисковать жизнью). Однако практика показывает, что завод- монополист не реагирует на потребности пользователей. Все нововведения в конструкции- дизель, ленивцы- сначала делались пользователями.

Параллельно выпускалась для армии бронированная машина минимальных габаритов. Броня ~ 6 мм, от кожухов баков вверх, борт за гусеницей и днище не бронированы- как на обычном вездеходе,ФВУ, бойницы, триплексы. Известны модификации: санитарная- с лебедкой для вытаскивания раненых, химразведка, арт.тягач. Машина чуть ниже, длина меньше примерно на 0,7 метра, вместо 6 катков- 5 катков (как на ГАЗ-47)- и такая же расстановка балансиров (спаренные балансирные трубы, как на ГТТ и ГАЗ-47), баки 93 л. Все агрегаты от ГАЗ-71, только торсионы от ГАЗ-47,соответственно ширина машины меньше на 100 мм Называлась она ГТ-МУ,ГАЗ-3402,ГТ-МУ-1(дизель).Теперь, с дизелем-Д245(наддув) и ленивцем — ГАЗ-3402Д. Удельное давление 0,24. Очень верткая машина, жесткий живучий корпус, но износ гусениц больше из-за веса.

ГАЗ-73. Данное название встречается на сайтах продавцов применительно к ГТМУ. По каталогам запчастей такой индекс — у топливных баков большого размера (93 л). Такие баки появились одновременно на ГТМУ и ГАЗ-3403. Видимо, в это же время нумерация моделей сменилась на нынешнюю пятизначную.

Ссылки

dic.academic.ru

технические характеристики (ТТХ), вездеход в глубоком бездорожье, гусеничный тягач, устройство, размер

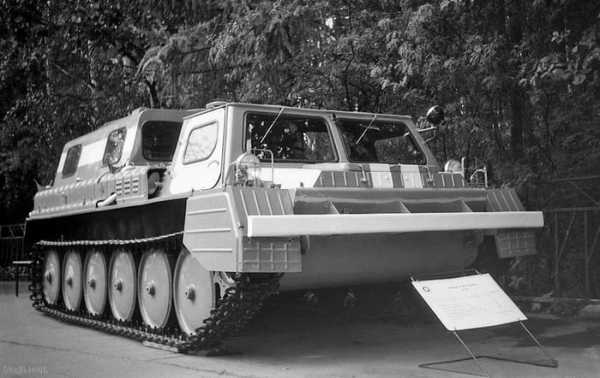

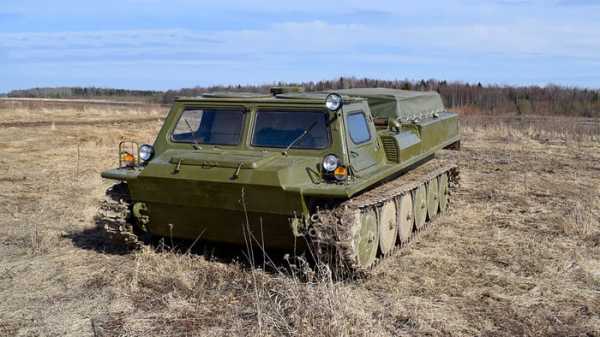

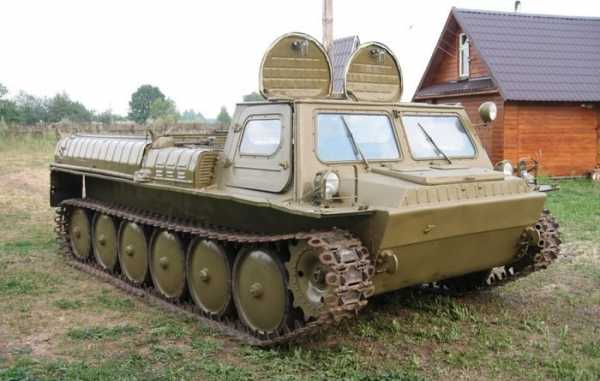

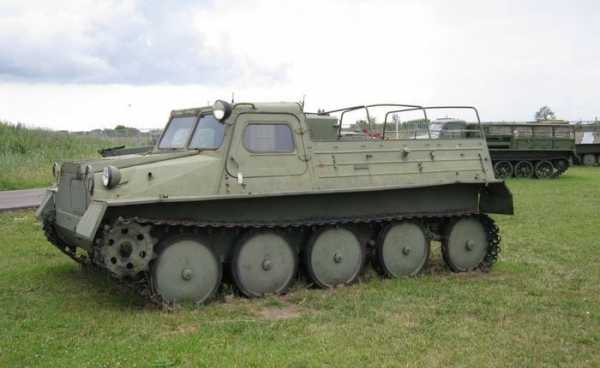

Гусеничный транспортер ГАЗ-71 является поистине уникальной и универсальной конструкцией. Машина может применяться для перевозки грузов, личного состава или буксировки прицепов в условиях бездорожья. Герметичный корпус транспортера позволяет форсировать водные преграды без какой-либо подготовки машины.

Машина широко использовалась в северных районах, где получила массу прозвищ – «Грубая Тупая Сила», «Газушка» или «Жужик». Конструкция ГАЗ-71 имела большой потенциал развития и модернизации. В настоящее время выпускаются транспортеры ГАЗ-3403, несколько отличающиеся от предшественника.

Содержание статьи

История создания вездехода

Разработка транспортера ГАЗ-71 началась в 60-е годы. Машина создавалась на основе выпускавшегося с 1955 года снегоболотохода ГАЗ-47.

Характеристики серийной продукции начинали отставать от требований основного заказчика – Советской Армии. Новый гусеничный вездеход планировалось оснастить силовым агрегатом и трансмиссией, унифицированной с узлами колесного армейского вездехода ГАЗ-66.

Первый прототип нового гусеничного транспортера был собран в 1965 году.

Особенностью конструкции опытных машин стали пластиковые опорные катки. Однако низкая прочность деталей привела к отказу от применения пластика на серийной продукции.

На новом вездеходе применили расширенные звенья гусеницы, которые вместе с увеличением длины опорной поверхности позволили снизить давление на грунт до 0,071 кгс/см².

Серийное производство стартовало в 1968 году под обозначением ГТ-СМ. Первые годы производство машин велось в Горьком, но из-за загруженности завода выпуск перенесли в Заволжск на специализированный завод гусеничных тягачей. Сборка транспортера в Заволжске продолжалась до 1985 года.

Корпус

В основе транспортера ГАЗ-71 находится стальной корпус, сваренный из листов различной толщины. Корпус герметичен, что позволяет машине преодолевать водные преграды без специальной подготовки.

Корпус разделен на три отделения:

  • кабина;
  • моторный отсек;
  • грузовая платформа.

Моторный отсек отделен от кабины и грузовой части транспортера стальными переборками. В переборках имеются съемные люки, предназначенные для обслуживания силового агрегата. В моторном отсеке установлена помпа, предназначенная для откачивания попадающей при преодолении водных преград жидкости.

Кабина ГАЗ-71 полностью металлическая, оснащена двумя местами: для водителя и пассажира.

Доступ в кабину осуществляется через распашные боковые двери или через два люка, выполненных в крыше. Грузовая платформа выполнена непосредственно в корпусе транспортера. Для облегчения разгрузки и погрузки верхняя часть заднего борта выполнена откидной.

По бокам платформы имеются откидные полумягкие сидения. Сверху платформа закрывается брезентовым тентом, установленным на дугах. Для обогрева внутреннего объема грузового отсека применяется отдельный обогреватель жидкостного типа.

Двигатель

На транспортере ГАЗ-71 установлен бензиновый силовой агрегат с карбюраторной системой подачи топлива. Двигатель имеет восемь цилиндров с рабочим объемом 4250 см³ (4,25л). Конструктивно мотор является модификацией силового агрегата от грузовых автомобилей ГАЗ-66. Мотор развивает мощность 115 л.с.

В качестве топлива используется бензин А-76 или АИ-93.

Завод допускал работу мотора на бензине А-72 при установке октан-корректора на более позднее зажигание.

Особенностью конструкции мотора является установка штатного подогревателя П-16, работающего на бензине. Подогреватель обеспечивает прогрев охлаждающей жидкости и масла в картере для запуска при низких температурах окружающей среды.

Трансмиссия

Транспортер ГАЗ-71 оснащен механической четырехскоростной коробкой передач и сухим сцеплением. В конструкции сцепления используется один диск диаметром 300 мм. Коробка оснащена синхронизаторами на двух высших передачах (четвертая скорость – прямая). Переключение первых двух скоростей выполняется с перегазовкой. Рабочий диапазон трансмиссии расширен установкой раздаточного редуктора, имеющего повышающую и пониженную передачи.

Крутящий момент от раздаточного редуктора поступает на одноступенчатую главную передачу, установленную в алюминиевом картере. Для передачи применяется карданный вал. На выходе главной пары установлены бортовые фрикционы сухого трения.

В состав каждой муфты входят 19 дисков, которые управляются кулачковым механизмом.

Муфты управляют бортовыми одноступенчатыми редукторами с цилиндрическими шестернями. Для соединения фрикционов и передач применены полуоси с зубчатыми муфтами.

Тормозная система

В состав тормозной системы транспортера ГАЗ-71 входит рабочая и стояночная системы. В конструкции рабочих тормозов использованы стальные ленты с приклепанным медно-асбестовым фрикционным материалом. Лента прижимается к барабану, имеющему диаметр 294 мм.

Рабочие тормоза применяются для удержания машины на стоянке. При этом органы управления удерживаются специальными фиксаторами, приводимыми кнопками на рукоятках.

Управление

Для управления транспортером ГАЗ-71 применяется система рычагов и педалей. Педальный привод имеет дроссельная заслонка и муфта сцепления. Переключение скоростей в коробке и раздаточном редукторе осуществляется отдельными рычагами. Поворот выполняется отключением муфт бортовых фрикционов, привод выключения – рычагами.

Для управления различным оборудованием применяются кнопки и тумблеры, расположенные на панели приборов.

Приборы

На центральной части приборной панели транспортера ГАЗ-71 расположен щиток приборов. По бокам от щитка установлены дефлекторы обдува ветрового стекла горячим воздухом. Щиток приборов состоит из отдельно стоящего спидометра и прямоугольного пульта, на котором установлены дополнительные приборы, переключатели и контрольные лампы.

Ближе к спидометру расположен индикатор температуры двигателя, за которым расположены термометр масла, манометр, амперметр и указатель уровня топлива в баке. Поскольку на гусеничном вездеходе ГАЗ-71 применены четыре топливных бака, то на щитке имеется переключатель указателя уровня между баками. Для подсветки приборов применяются лампы, установленные над приборами.

Гусеницы

На транспортере ГАЗ-71 применена стальная мелкозвенчатая гусеница, составленная из 83 звеньев каждая. Звено имеет ширину 390 мм, расстояние между осями отверстий для пальцев равно 128 мм.

На внутренней поверхности звена имеются два пера, ограничивающих беговую дорожку и предотвращающих сход гусеницы с опорных катков.

Звенья соединяются между собой при помощи стальных пальцев, зафиксированных от выпадения стопорными кольцами. Для обеспечения долговечности пальца поверхность насыщена бором с последующей закалкой токами высокой частоты. На корпусе между первым катком и ведущей звездочкой расположена съемная пластина, очищающая гусеницу от грязи и снега. Натяжение гусениц выполняется поворотом кривошипа балансира направляющего катка.

Катки

Транспортер ГАЗ-71 оснащен шестью стальными опорными катками диаметром 700 мм с внешней резиновой амортизацией. Задние катки выполняют функцию направляющих колес. Катки установлены на стальных балансирах.

Подвеска балансира торсионная, дополнена гидравлическими амортизаторами. Телескопические патроны амортизаторов установлены на балансирах передних катков и направляющих колес. Ведущие колеса расположены спереди. Зубчатый венец оснащен 12 зубьями, узел съемный, взаимозаменяемый.

Технические характеристики

Основные параметры машин на базе ГАЗ-71 приведены ниже:

ПараметрГАЗ-71ГАЗ-34039ГТ-МУ
Длина, мм539057205146
Ширина, мм258225502470
Высота, мм174020401700
Грузоподъемность, кг10001500-
Масса прицепа, кг2000200-
Снаряженный вес, кг495049005800
Вместимость, чел.10128-10

Габаритные размеры ГАЗ-71 позволяют размещать машины на железнодорожной платформе попарно.

Применение

Гражданские транспортеры ГАЗ-71 нашли широкое применение в районах Крайнего Севера и Дальнего Востока, где составляют значительную долю парка вездеходов и тягачей. Машина применяется для доставки и снабжения геологических партий. На базе ГАЗ-71 устанавливались передвижные буровые установки с расположением оборудования на передней или задней части корпуса.

Интересной модификацией машины является установка для подледного лова рыбы (ПТ-ИЛТ). Кроме этого на базе ГАЗ-71 производились пожарные машины ВПЛ-149А, коротажные станции СКС-1А-02 и ряд другой техники.

Вездеходы ГАЗ-71 применялись в армии для доставки личного состава, стрелкового и минометного вооружения, боеприпасов. Машина предназначена для перевозки 10 человек. Грузовой отсек транспортера может использоваться для перевозки раненых, расположенных на носилках.

По заказу пограничных войск КГБ выпускались пограничные варианты под обозначением ГМП и ГМП-1.

В состав оборудования входили приборы ночного видения и различное радиооборудование. Крыша водительской кабины оснащалась точками установки пулемета. Для военно-космических сил выпускался поисково-спасательный вариант ГТ-ПС.

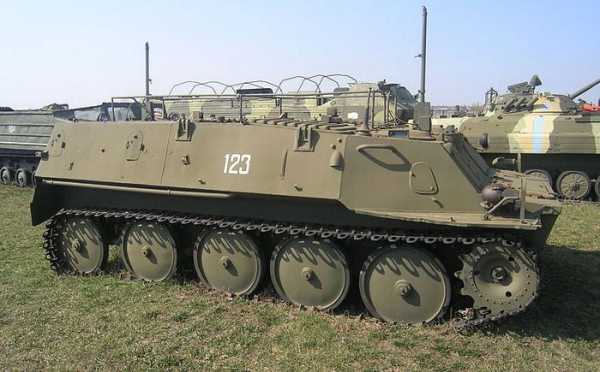

На основе ГАЗ-71 был разработан десантируемый бронетранспортер ГТ-МУ. Броней толщиной 4-6 мм защищалась верхняя часть машины, днище выполнялось из обычного стального листа. Ходовая часть укорочена на один каток для уменьшения габаритов и снижения веса. Бронетранспортер мог комплектоваться бензиновыми или дизельными силовыми агрегатами.

Машины ГАЗ-3402Д оснащены ходовой частью идентичной ГАЗ-71. На безе ГТ-МУ существовали санитарные версии, оснащенные тросовой лебедкой для эвакуации носилок с ранеными. Строевые машины могли использоваться в качестве артиллерийских тягачей или машин химической разведки.

Интересные истории

Применение вездехода ГАЗ-71 в тундре в летние месяцы ограничивается, поскольку гусеничные ленты оставляют на почве следы, не зарастающие за несколько лет.
Расход бензина в сложных дорожных условиях доходит до 200 л на 100 км, поэтому на дальние маршруты в грузовом отсеке устанавливаются несколько бочек с бензином.

Модификации

Транспортер ГАЗ-71 стал основой для создания нескольких модификаций:

  • ГАЗ-3403, оснащенный усиленными торсионами, позволившими поднять грузоподъемность до 1250 кг;
  • ГАЗ-34033, предназначенный для погранвойск, оснащен дублированной электрической системой;
  • ГТ-МУ, бронированный транспортер, созданный на основе симбиоза агрегатов ГАЗ-71 и ходовой части ГАЗ-47.

В настоящее время выпускается единственный вариант машины под обозначением ГАЗ-34039, на основе которого созданы буровые и пожарные установки. Несмотря на возраст конструкции снегоболотохода, он по прежнему активно эксплуатируется в районах Крайнего Севера.

Видео

warbook.club

ГТ-СМ Википедия

ГТ-СМ (ГАЗ-71) — советский гусеничный транспортёр-снегоболотоход модернизированный[1].

Выпускался с 1968 по 1985 годы на Заволжском заводе гусеничных тягачей (ЗЗГТ). Базой для создания ГТ-СМ послужил гусеничный транспортёр ГТ-С (ГАЗ-47).

Описание[ | код]

Транспортёр ГТ-СМ представляет собой плавающую снегоболотоходную гусеничную машину грузоподъёмностью в 1 тонну и предназначен для перевозки личного состава, различных грузов, буксировки прицепов (массой до 2000 кг), эвакуации раненых и для других потребностей войск в северных районах страны, а также для перевозки людей и народнохозяйственных грузов. Транспортёр может эксплуатироваться по всем видам дорог и по бездорожью с возможностью преодоления водных преград. Транспортёр рассчитан на эксплуатацию и безгаражное хранение при температурах окружающей среды от +40 до −50 °C.

Машина широко применялась и применяется в районах Крайнего Севера.

Технические характеристики[ | код]

  • Макс. масса в рабочем состоянии (с заправкой, без груза и экипажа), кг: 3750
  • Макс. масса перевозимого в кузове груза, кг: 1000
  • Макс. масса буксируемого прицепа, кг: 2000
  • Полная масса с нагрузкой и экипажем 2 чел., кг: 4300 — 4950 (5300)
  • Экипаж, чел.: 2
  • Число мест в кузове (десант, чел.): 10
  • Число спальных мест: 2
  • двигатель: ГАЗ-71 (ЗМЗ-66), бензиновый, карбюраторный
  • мощность двигателя, л/с: 115
  • 4-х ступенчатая КПП с раздаточной коробкой — от ГАЗ-66
  • Топливо бензин А-76, для А-93 необходима поправка октан-корректора на двигателе
  • Максимальный крутящий момент, кгс·м: 29
  • Удельная мощность в л. с. /т: 23,1
  • Габаритные размеры, м:
    • длина — 5,39
    • ширина — 2,582 (2,585)
    • высота по кабине — 1,74 (1,72)
  • Дорожный просвет, м: 0,38
  • База, м: 3,630
  • Колея, м: 2,18
  • Максимальная скорость в км/час:
    • по шоссе — 50
    • на плаву — 5-6
  • Ёмкость баков: 4×75 л (4×93 л)
  • Запас хода по топливу, по шоссе км: 400
  • Расход топлива, л/100 км
    • по шоссе — 100—150
    • по тяжёлому бездорожью — 200
  • Удельное давление на грунт, кг/см²: 0,17 (0,187)
  • Глубина преодолеваемого брода: 1,2 метра
  • Плавает, допустимая ширина водных преград — до 1,5 км. Движитель — гусеницы.

Развитие[ | код]

Дальнейшим развитием стал ряд вариантов в разнообразных сочетаниях. Все эти модификации базовой ГАЗ-71 увеличили надежность и автономность машины, но вместе с тем её вес возрос до 5,3 тонны и удельное давление на грунт увеличилось с 0,17 до 0,21.

ГАЗ-3403[ | код]

Грузоподъёмность 1250 кг. Все торсионы «толстые» (на ГАЗ-71 — только в передней и задней трубе). Двойные лобовые стёкла. Увеличены топливные баки с 75 до 93 л, тормозные ленты на главной передаче заменены на более износостойкие.

Внешние отличия от ГАЗ-71: скошенные кожухи 93-литровых баков, стёкла боковых дверей на накладных болтовых рамках, крышка ГП на внутренних замках, венцы звёздочек − 13-зубые, на болтах, а не на заклёпках.

Выпускались с разными тентами кузова:

  • Простой тент.
  • Северный вариант — двойной, выше обычного, сзади дверь, такая же, как правая дверь кабины, 4 спальных места в кузове.
  • Жёсткий высокий кузов с большой дверью, 4 спальных места.

Также выпускались варианты с гусеницей с резино-металлическим шарниром и с автономным отопителем в кузове.

Модификации:

  • ГАЗ-34032- поисково-спасательный с платформой сзади для приёма груза на плаву,
  • ГАЗ-34033 — для погранслужбы c двумя генераторами, двумя группами аккумуляторов, медицинская, ремонтная со сварочным генератором.
  • ГАЗ-34034 — установка в тот же корпус атмосферного дизеля Д-247.
  • ГАЗ-34036/34037 (тент2/тент1) — версия с дизелем Д-247 и дополнительным задним катком. Плавучесть корпуса возросла.

Все эти машины имеют КПП (вместе с раздаточной коробкой) от автомобиля ГАЗ-66.

Так как число оборотов дизеля Д-247 меньше бензинового ЗМЗ-66, на дизельных машинах для достижения той же максимальной скорости были изменены передаточные числа в бортовой передаче и раздаточной коробке КПП. Звёздочка стала с 13 зубьями вместо 12, венцы более мощные, на болтах, а не на заклёпках, сама звёздочка на валу бортовой крепится не гайкой, а на трёх болтах через мощную шайбу.

ГАЗ-34039[ | код]

ru-wiki.ru

СМ - это... Что такое ГТ-СМ?

ГАЗ-71

ГТ-СМ (ГАЗ-71) (гусеничный транспортёр-снегоболотоход модернизированный). Выпускался с 1968 по 1985 годы на Заволжском заводе гусеничных тягачей (ЗЗГТ). Базой для создания ГТ-СМ послужил гусеничный транспортёр ГТ-С (ГАЗ-47).

Транспортёр ГТ-СМ представляет собой плавающую снегоболотоходную гусеничную машину грузоподъемностью в 1 тонну и предназначен для перевозки личного состава, различных грузов, буксировки прицепов (массой до 2 000 кг), эвакуации раненых и для других потребностей войск в северных районах страны, а также для перевозки людей и народнохозяйственных грузов. Транспортёр может эксплуатироваться по всем видам дорог и по бездорожью с возможностью преодоления водных преград. Транспортёр рассчитан на эксплуатацию и безгаражное хранение при температурах окружающей среды от +40 до −50 град.

В названии ГТ-СМ С расшифровывается обычно как «Снегоболотоход». Можно расшифровать и как «гусеничный транспортёр Средний (груз — 1 тонна) модернизированный», и соответственно ГТТ — как «транспортер тяжёлый (груз — 2 тонны)». В его полном названии тоже написано «снегоболотоход», а в сокращенном буквы С нет. Аналогия: АТЛ-АТС-АТТ (серия машин тех же лет) — Артиллерийский тягач лёгкий-средний-тяжёлый)

Технические характеристики

  • Макс. масса в рабочем состоянии (с заправкой, без груза и экипажа), кг 3 750
  • Макс. масса перевозимого в кузове груза, кг 1 000
  • Макс. масса буксируемого прицепа, кг 2 000
  • Полная масса с нагрузкой и экипажем 2 чел., кг 4 300 — 4 950 (5300)
  • Экипаж, чел. 2
  • Число мест в кузове (десант, чел.) 10
  • Число спальных мест 2
  • двигатель- ГАЗ-71- бензиновый, карбюраторный ЗМЗ-66
  • мощность двигателя, л/с 115
  • (двигатель и 4-х ступенчатая КПП с «раздаткой» — от ГАЗ-66)
  • Топливо бензин А-76, для А-93- необходима поправка октан-корректора на двигателе
  • Макс. крутящий момент, кгс·м 29
  • Удельная мощность в л.с. /т 23,1
  • Габаритные размеры, м:
  • длина 5,39
  • ширина 2,582 (2,585)
  • высота по кабине 1,74 (1,72)
  • Дорожный просвет, м 0,38
  • База, м 3,630
  • Колея, м 2,18
  • Максимальная скорость в км/час:
  • по шоссе 50
  • на плаву 5 — 6
  • Емкость баков 4х75 л (4х 93л)
  • Запас хода по топливу, по шоссе км 400
  • Расход топлива, л/100 км
  •  — по шоссе 100—150
  •  — по тяжелому бездорожью 200
  • Удельное давление на грунт, кг/кв.см 0,17 (0,187)
  • Брод-1,2 метра
  • Плавает — допустимая ширина водных преград- до 1,5 км. Движитель-гусеницы.

Машина широко применялась и применяется в районах Крайнего Севера.

Дальнейшим развитием стали варианты- (в разнообразных сочетаниях):

ГАЗ-3403 Грузоподъемность 1250 кг. Все торсионы- «толстые»(на ГАЗ-71 — только в передней и задней трубе). Двойные лобовые стекла. Увеличены топливные баки с 75 до 93 л, тормозные ленты на главной передаче заменены на более износостойкие.

На верхнем фото с подписью ГАЗ-71- именно ГАЗ-3402. Визуальные отличия от ГАЗ-71 - скошенные кожухи 93-литр. баков, стекла боковых дверей на болтовых рамках.

I. С разным тентом кузова- 1.Простой тент 2.Северный вариант(двойной, выше обычного, сзади- дверь, такая же, как правая дверь кабины, 4 спальных места в кузове) 3.Жесткий высокий кузов с большой дверью, 4 спальных места.

II. С гусеницей с резино-металлическим шарниром.

III. С автономным отопителем в кузове.

Модификации — 34032-поисково-спасательная(платформа сзади для приема груза на плаву), ГАЗ-34033-для погранслужбы(2 генератора, две группы аккумуляторов), медицинская, ремонтная-(сварочный генератор).


ГАЗ-34034 — установка в тот же корпус атмосферного дизеля Д-247.


ГАЗ-34036/34037 -(тент2/тент1)- дизель Д-247 и дополнительный задний каток. Плавучесть корпуса возросла.

Все эти машины имеют КПП (вместе с раздаточной коробкой) от а/м ГАЗ-66.

Так как число оборотов дизеля Д-247 меньше бензинового ЗМЗ-66, на дизельных машинах для достижения той же максимальной скорости были изменены передаточные числа в бортовой передаче и раздаточной коробке КПП. Звездочка стала с 13 зубьями всесто 12.

ГАЗ-34039() — выпускаемый сейчас — дизель Д-245 с турбонаддувом (как на ЗИЛ-Бычок). Визуальное отличие от ГАЗ-34037- «грибок» воздухозаборника перенесен на левую сторону.

Грузоподъемность-1500 кг.

Увеличилась мощность. 5-ступенчатая КПП и новая ГП в блоке с раздаточной коробкой. Вместо правого переднего бака установлен автономный отопитель (обогревает только кузов). Сцепление и КПП — от «Валдая» (ГАЗ-33104 «Валдай»).

Все эти модификации от базовой ГАЗ-71 увеличили надежность и автономность машины, но вместе с тем ее вес- до 5,3 тонны и удельное давление на грунт (с 0,17 до 0,21).

Параллельно выпускалась для армии бронированная машина минимальных габаритов. Броня ~ 6 мм, от кожухов баков вверх, борт за гусеницей — 4 мм, (днище не бронировано — как на обычном вездеходе),ФВУ, бойницы, триплексы. Известны модификации: санитарная- с лебедкой для вытаскивания раненых, химразведка, арт.тягач. Машина чуть ниже, длина меньше примерно на 0,7 метра, вместо 6 катков- 5 катков (как на ГАЗ-47)- и такая же расстановка балансиров (спаренные балансирные трубы, как на ГТТ и ГАЗ-47), баки 93 л.

Все агрегаты от ГАЗ-71, только торсионы от ГАЗ-47,соответственно ширина машины меньше на 100 мм

Называлась она ГТ-МУ, ГАЗ-3402, ГТ-МУ-1(дизель). Теперь, с дизелем-Д245(наддув) и дополнительным катком — ГАЗ-3402Д. Удельное давление 0,24. Очень верткая машина, жесткий живучий корпус, но износ гусениц больше из-за веса.

Ссылки

dic.academic.ru

ГТ-СМ Википедия

ГТ-СМ (ГАЗ-71) — советский гусеничный транспортёр-снегоболотоход модернизированный[1].

Выпускался с 1968 по 1985 годы на Заволжском заводе гусеничных тягачей (ЗЗГТ). Базой для создания ГТ-СМ послужил гусеничный транспортёр ГТ-С (ГАЗ-47).

Описание

Транспортёр ГТ-СМ представляет собой плавающую снегоболотоходную гусеничную машину грузоподъёмностью в 1 тонну и предназначен для перевозки личного состава, различных грузов, буксировки прицепов (массой до 2000 кг), эвакуации раненых и для других потребностей войск в северных районах страны, а также для перевозки людей и народнохозяйственных грузов. Транспортёр может эксплуатироваться по всем видам дорог и по бездорожью с возможностью преодоления водных преград. Транспортёр рассчитан на эксплуатацию и безгаражное хранение при температурах окружающей среды от +40 до −50 °C.

Машина широко применялась и применяется в районах Крайнего Севера.

Технические характеристики

  • Макс. масса в рабочем состоянии (с заправкой, без груза и экипажа), кг: 3750
  • Макс. масса перевозимого в кузове груза, кг: 1000
  • Макс. масса буксируемого прицепа, кг: 2000
  • Полная масса с нагрузкой и экипажем 2 чел., кг: 4300 — 4950 (5300)
  • Экипаж, чел.: 2
  • Число мест в кузове (десант, чел.): 10
  • Число спальных мест: 2
  • двигатель: ГАЗ-71 (ЗМЗ-66), бензиновый, карбюраторный
  • мощность двигателя, л/с: 115
  • 4-х ступенчатая КПП с раздаточной коробкой — от ГАЗ-66
  • Топливо бензин А-76, для А-93 необходима поправка октан-корректора на двигателе
  • Максимальный крутящий момент, кгс·м: 29
  • Удельная мощность в л. с. /т: 23,1
  • Габаритные размеры, м:
    • длина — 5,39
    • ширина — 2,582 (2,585)
    • высота по кабине — 1,74 (1,72)
  • Дорожный просвет, м: 0,38
  • База, м: 3,630
  • Колея, м: 2,18
  • Максимальная скорость в км/час:
    • по шоссе — 50
    • на плаву — 5-6
  • Ёмкость баков: 4×75 л (4×93 л)
  • Запас хода по топливу, по шоссе км: 400
  • Расход топлива, л/100 км
    • по шоссе — 100—150
    • по тяжёлому бездорожью — 200
  • Удельное давление на грунт, кг/см²: 0,17 (0,187)
  • Глубина преодолеваемого брода: 1,2 метра
  • Плавает, допустимая ширина водных преград — до 1,5 км. Движитель — гусеницы.

Развитие

Дальнейшим развитием стал ряд вариантов в разнообразных сочетаниях. Все эти модификации базовой ГАЗ-71 увеличили надежность и автономность машины, но вместе с тем её вес возрос до 5,3 тонны и удельное давление на грунт увеличилось с 0,17 до 0,21.

ГАЗ-3403

Грузоподъёмность 1250 кг. Все торсионы «толстые» (на ГАЗ-71 — только в передней и задней трубе). Двойные лобовые стёкла. Увеличены топливные баки с 75 до 93 л, тормозные ленты на главной передаче заменены на более износостойкие.

Внешние отличия от ГАЗ-71: скошенные кожухи 93-литровых баков, стёкла боковых дверей на накладных болтовых рамках, крышка ГП на внутренних замках, венцы звёздочек − 13-зубые, на болтах, а не на заклёпках.

Выпускались с разными тентами кузова:

  • Простой тент.
  • Северный вариант — двойной, выше обычного, сзади дверь, такая же, как правая дверь кабины, 4 спальных места в кузове.
  • Жёсткий высокий кузов с большой дверью, 4 спальных места.

Также выпускались варианты с гусеницей с резино-металлическим шарниром и с автономным отопителем в кузове.

Модификации:

  • ГАЗ-34032- поисково-спасательный с платформой сзади для приёма груза на плаву,
  • ГАЗ-34033 — для погранслужбы c двумя генераторами, двумя группами аккумуляторов, медицинская, ремонтная со сварочным генератором.
  • ГАЗ-34034 — установка в тот же корпус атмосферного дизеля Д-247.
  • ГАЗ-34036/34037 (тент2/тент1) — версия с дизелем Д-247 и дополнительным задним катком. Плавучесть корпуса возросла.

Все эти машины имеют КПП (вместе с раздаточной коробкой) от автомобиля ГАЗ-66.

Так как число оборотов дизеля Д-247 меньше бензинового ЗМЗ-66, на дизельных машинах для достижения той же максимальной скорости были изменены передаточные числа в бортовой передаче и раздаточной коробке КПП. Звёздочка стала с 13 зубьями вместо 12, венцы более мощные, на болтах, а не на заклёпках, сама звёздочка на валу бортовой крепится не гайкой, а на трёх болтах через мощную шайбу.

ГАЗ-34039

ГАЗ-34039 — выпускаемый в настоящее время вездеход с дизелем Д-245 с турбонаддувом, как на ЗИЛ-5301 «Бычок». Увеличилась мощность. 5-ступенчатая КПП и новая главная передача в блоке с раздаточной коробкой. Вместо правого переднего бака установлен автономный отопитель кузова. Сцепление и КПП от ГАЗ-33104 «Валдай». Визуальное отличие от ГАЗ-34037 — «грибок» воздухозаборника перенесён на левую сторону.

Грузоподъёмность — 1500 кг.

ГТ-МУ

ГТ-МУ — легкобронированный гусеничный авиадесантируемый бронетранспортёр для армии минимальных габаритов. Очень манёвренная машина с жёстким живучим корпусом, но большим износом гусениц из-за веса. Броня толщиной около 6 мм вверх от кожухов баков, борт за гусеницей — 4 мм, (днище не бронировано — как на обычном вездеходе), фильтровентиляционная установка, бойницы, триплексы. Машина чуть ниже, длина меньше примерно на 0,7 метра, 5 катков вместо 6, как на ГАЗ-47, и такая же расстановка балансиров (спаренные балансирные трубы, как на ГТТ и ГАЗ-47), баки 93-литровые. Все агрегаты от ГАЗ-71, только торсионы от ГАЗ-47, соответственно, ширина машины меньше на 100 мм. Удельное давление 0,24.

Варианты:

  • ГТ-МУ
  • ГАЗ-3402
  • ГТ-МУ-1 (с дизелем)
  • ГАЗ-3402Д (с дизелем Д-245 с наддувом и дополнительным катком).

Известны модификации: санитарная с лебёдкой для вытаскивания раненых, химическая разведка, артиллерийский тягач.

Примечания

  1. Л. Шугуров. Опыт победителей // журнал «За рулём», № 11, 1977. Cтр. 8-11

Ссылки

wikiredia.ru
