Фреза роторная – купить роторную проходческую фрезу, применение роторной проходческой фрезы, использование роторной проходческой фрезы, купить роторную проходческую фрезу, роторная фреза Simex, проходческая фреза, навесная роторная фреза, фреза для мерзлого грунта, фреза для сводов тоннелей, фреза по гипсу, фреза карьерная, фреза карьерная, фреза ротационная.
Роторные фрезы Hammer – Основные средства
Взгляни на привычные вещи по-новому
Популярность технологии холодного фрезерования в мире стремительно растет. Роторные проходческие фрезы активно используются для разработки траншей, демонтажа бетона, разработки котлованов и карьеров – в тех областях, где традиционные методы работы являются неэффективными или дорогими. Почему же наш рынок должен оставаться позади? Компания «Хаммер Рус» предлагает по-новому взглянуть на привычные вещи и рассмотреть те сферы строительных и горных работ, в которых холодное фрезерование составит серьезную конкуренцию стандартным технологиям.

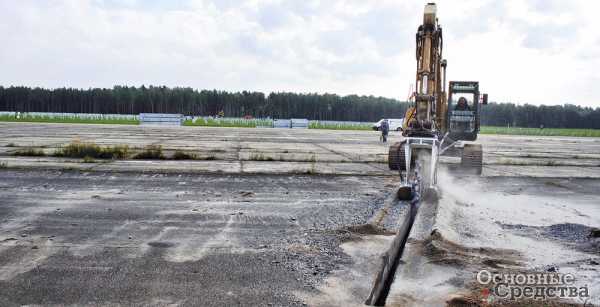

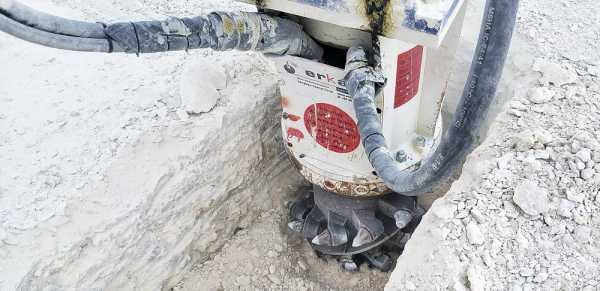

Там, где прекращает работать ковш, самое эффективное решение по прокладке траншеи – роторная фреза. Роторные фрезы Hammer могут нарезать траншеи шириной от 100 до 2000 мм за один проход как в мягких породах, так и в скале и в армированном бетоне. Форма траншеи, полученной гидромолотом, – трапеция с рваными поверхностями, нуждающимися в доработке, а значит, оператор тратит лишнее время на дополнительные операции. Боковые поверхности и дно траншеи после прохода фрезы не нужно дорабатывать. Выгребать отфрезерованный материал ковшом намного быстрее и удобнее, чем после работы гидромолота. Кроме того, фреза может обойти любые по конфигурации коммуникации, находящиеся на траектории траншеи.
| Показатель/ альтернатива | Фреза | Ковш | Гидромолот | Траншеекопатель |
|---|---|---|---|---|
| Работа с материалом, превышающим прочность на сжатие 20 МПа | Да | Нет | Да | Нет |
| Способность сформировать ровную поверхность | Да | Да | Нет | Да |
| Способность работать под слоем добытого материала | Да | Да | Нет | Да |
| Показатель/альтернатива | Фреза | Ковш | Гидромолот | Гидроножницы |
|---|---|---|---|---|
| Демонтаж стен | Да | Да | Да | Да |
| Демонтаж фундаментов | Да | Нет | Да | Нет |
| Измельчение железобетона | Да | Нет | Да | Да |
| Перерезание арматуры | Да | Нет | Нет | Да |
| Низкий уровень вибрации | Да | – | Нет | – |
Конструктивной особенностью и отличием роторных фрез Hammer от оборудования других марок является более мощный гидромотор, вынесенный за пределы зоны фрезерования. Это, во-первых, позволяет передавать больший момент на режущие головки, во-вторых, защитить привод от вибрации и ударов, в-третьих, значительно усилить конструкцию всех основных напряженных узлов роторной фрезы. Это делает возможной работу роторной фрезой в армированном бетоне с диаметром арматуры до 18–30 мм.
В некоторых случаях применение роторных фрез значительно повышает эффективность демонтажных работ или работ по реконструкции. Классическое применение роторных фрез при демонтаже или реконструкции – это работы, не допускающие вибрации и лишнего шума либо требующие точности реза.
| Показатель/ альтернатива | Фреза | Грейферный ковш | Обычный ковш | Гидромолот |
|---|---|---|---|---|
| Возможность работы в скальной породе | Да | Нет | Нет | Да |
| Возможность работы в грунте | Да | Да | Да | Да |
| Возможность сформировать ровную поверхность | Да | Нет | Да | Нет |
Однако сфера применения фрез становится все шире. Например, дисковые фрезы в разы увеличивают скорость демонтажа монолитного железобетона. Расход режущего инструмента дисковой фрезы приблизительно в два раза ниже, чем у продольной.
Кроме того, демонтаж высотного здания быстрее осуществить парой: дисковая фреза + гидромолот или дисковая фреза + гидроножницы.
Продольные фрезы в ходе работы производят материал, который можно использовать как вторичный щебень без дополнительного дробления. Отфрезерованный материал останется лишь рассортировать по фракциям.

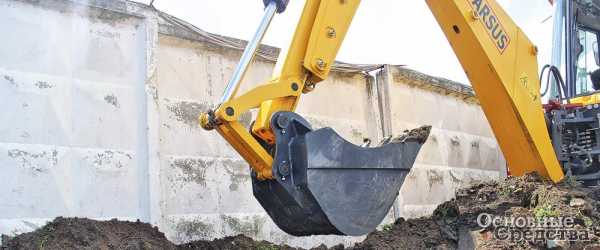

Самый простой и удобный метод разработки котлована – это, бесспорно, ковш. Но что делать, если ковш не может врезаться в породу? Европейцы и японцы в этом случае применяют пару дисковая фреза + гидромолот. Дисковая фреза нарезает слоты глубиной до 1000 мм и шириной 600–1000 мм, гидромолот добивает нарезанные прямоугольники по краям и откалывает от общей породы. Производительность такого способа выемки в разы выше, чем у одного гидромолота, края траншеи получаются ровные. Дисковая фреза способна нарезать породу с пределом прочности на сжатие до 170 МПа.
| Показатель/ альтернатива | Фреза | Гидромолот (премиум-класс) |
|---|---|---|
| Низкий уровень вибрации | Да | Нет |
| Работа с абразивным материалом | Нет | Да |
| Работа с материалом, превышающим предел прочности на одноосносное сжатие 90 МПа | Нет | Да |
| Точная выемка материала | Да | Нет |
| Профилирование свода | Да | Нет |
| Работа «в стену» | Да | Да |
| Работа «в потолок» | Да | Да |

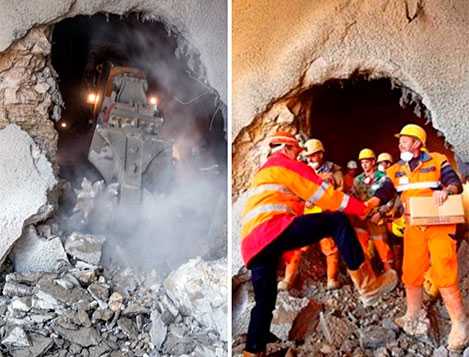

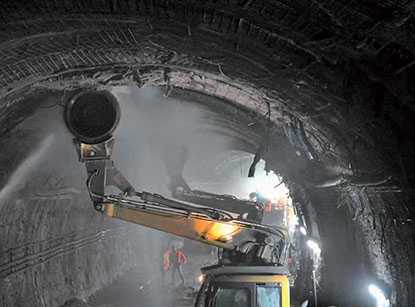

Основной инструмент при прокладке или реконструкции тоннеля – это роторная фреза, так как она обеспечивает точную выемку материала, удобного для транспортировки на поверхность. На породах в диапазоне прочности 60–80 МПа тоннель строят, применяя роторные фрезы. При прочности породы +80–250 МПа основную выемку породы осуществляет гидромолот, выравнивает свод роторная фреза. В случае, когда невозможно обойтись без буровзрывных работ, поверхности тоже выравнивают роторными фрезами. Реконструкцию тоннеля осуществляют также фрезами.
Для тоннелестроителей очень важна постоянная работоспособность роторной фрезы. За счет увеличенных по сравнению с другими моделями диаметров валов, на которых вращаются роторные головки, и увеличенных подшипников тяжелого исполнения в конструкцию фрез Hammer заложен дополнительный запас прочности. Кроме того, модульная конструкция значительно ускоряет и удешевляет ремонт. Прямой редуктор с тремя мощными, одинакового размера шестернями предназначен для того, чтобы максимально отвести гидравлический мотор от зоны резания режущих головок и минимизировать вибрации на гидромотор за счет потери колебаний при проходе через редуктор. Эта технология увеличивает срок службы и минимизирует возможность поломки гидравлического мотора. Демонтировать мотор можно в считаные минуты, не требуется разбирать всю конструкцию, как у других производителей фрез.
Применение роторных фрез в шахтах схоже с применением их в карьере.
Один из распространенных методов сооружения фундамента – строительство свайных стен. Этот метод применяется при возведении городских подземных сооружений (транспортных тоннелей и станций метрополитена, парковок и гаражей, многоярусных подземных комплексов), фундаментов домов и мостов, подпорных стен, противофильтрационных завес.
Бетон, залитый в траншею, может застывать неровно из-за особенностей почвы, в которой вырыта траншея. Быстрее и удобнее всего выровнять готовую стену роторной фрезой.
Оголовки свай зачищают продольными роторными фрезами, арматуру перерезают гидравлическими ножницами.
Стоит заметить, что вращатель продольной фрезы может применяться для погружения свай и для шнекового бурения.
| Показатель/ альтернатива | Фреза | Сваерезка | Гидромолот | Ковш |
|---|---|---|---|---|
| Возможность применения для бурения скважин | Да | Нет | Нет | Нет |
| Возможность применения при прокладке траншеи | Да | Нет | Да | Да |
| Обрезка оголовок | Да | Да | Нет | Нет |
| Очистка оголовок | Да | Нет | Да | Нет |
| Зачистка стены, образованной методом «стена в грунте» | Да | Нет | Да | Нет |

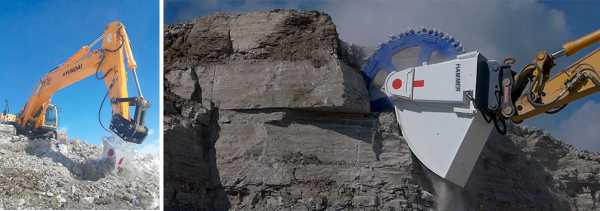

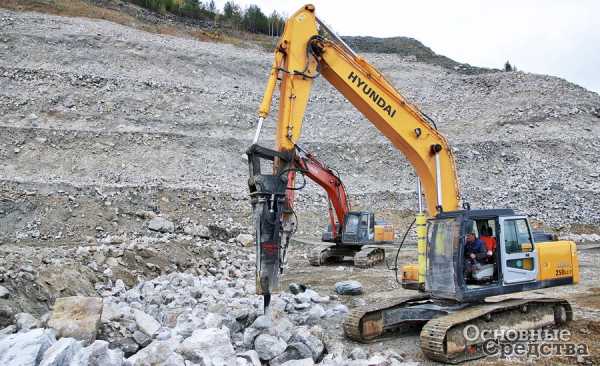

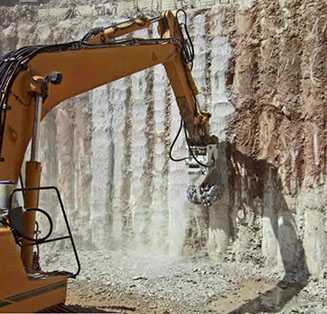

Многие карьеры стремятся уйти от буровзрывных работ. Во-первых, потому что требуется оформлять дорогостоящее и трудоемкое разрешение, во-вторых, это совсем недешевое удовольствие. Метод холодного фрезерования в ряде случаев является решением данной проблемы.
Когда применяют метод холодного фрезерования при добыче?
- Порода мягкая, неабразивная и используется в качестве сырья для сухих строительных смесей, минеральных порошков. Поперечная роторная фреза позволяет добывать материал размером до 70 мм, который можно, пропустив этап дробления, пускать в перемол. Таким образом, заказчик экономит на буровзрывных работах, дробильно-сортировочном оборудовании, эксплуатационных затратах. Единственный расходный элемент фрезы – резцы. Их конфигурация подбирается в зависимости от породы, чтобы оптимизировать процесс фрезерования и минимизировать износ.
- Порода низкой и средней абразивности с пределом прочности на сжатие до 170 МПа. Дисковая фреза нарезает слоты в высоту забоя. В прорезь (слот) вставляется специальный клык, который подрезает материал «сзади», расклинивает его и выталкивает вперед. Производительность добычи с учетом смены навесного оборудования достигает 100–120 м3/ч. Добытый материал можно пускать в процесс дальнейшей переработки. Прочность материала, полученного фрезерованием, выше, чем после буровзрыва (не образовываются микротрещины), а значит, щебень получается более высокой марки.
- Дисковые роторные фрезы применяют при нарезании блоков. В комплектацию Hammer вставляются специальные узкие дисковые колеса, которые обеспечивают максимальное значение усилия резания на каждом резце.
| Показатель/ альтернатива | Фреза | Буровзрывные работы | Гидромолот | Виброриппер | Ковш |
|---|---|---|---|---|---|
| Необходимость получения разрешения на проведение работ | Нет | Да | Нет | Нет | Нет |
| Эффективная добыча материала с пределом прочности на сжатие до 20 МПа | Да | Нет | Нет | Нет | Да |
| Эффективная добыча материала с пределом прочности на сжатие до 80 МПа | Да | Да | Да | Да | Нет |
| Эффективная добыча материала с пределом прочности на сжатие до 170 МПа | Да | Да | Да | Нет | Нет |
| Получение фракции 0–80 мм | Да | Нет | Нет | Нет | Нет |
| Нарезание блоков | Да | Нет | Нет | Нет | Нет |
| Эффективная добыча под водой | Да | Нет | Нет | Нет | Да |

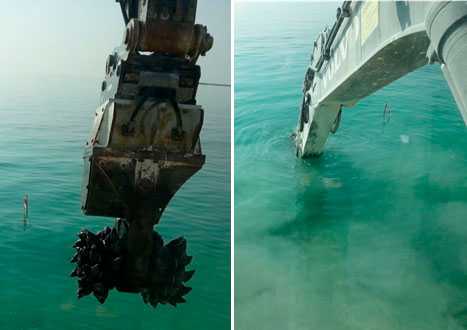

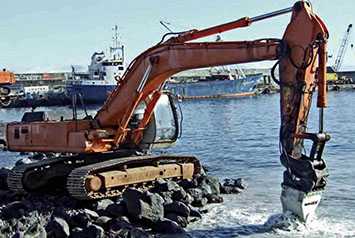

Если перед заказчиком стоит задача выемки скальной породы под водой, тогда роторная фреза будет также эффективнее, чем гидромолот. Фреза устанавливается на стандартный гидравлический экскаватор. Оператору нет необходимости видеть и контролировать рабочую зону, за счет чего и достигается высокая по сравнению с гидромолотом производительность. Фрезой можно подгрести отфрезерованный материал под понтон для накопления и дальнейшего удаления грейфером. Отфрезерованную фракцию помимо грейфера можно удалить и системой отсоса. Гидромолот не может переместить материал, а значит, возникает необходимость в дополнительном оборудовании.
Роторные фрезы способны работать под водой на глубине до 30 м без какой-либо модификации и вспомогательного оборудования.
| Показатель/ альтернатива | Фреза | Гидромолот | Ковш |
|---|---|---|---|
| Возможность работы на глубине до 30 м без доработок стандартной конструкции | Да | Нет | Нет |
| Возможность измельчать скальные породы | Да | Да | Нет |
| Возможность добывать песок и глину | Да | Нет | Да |
Теперь вы убедились, что роторные фрезы Hammer – универсальные и надежные помощники в строительном и горном деле. Можно обратиться в компанию «Хаммер Рус», где менеджеры всегда подскажут, какой инструмент наиболее выгодно и эффективно будет работать на вашем объекте. Ведь важно не просто подобрать необходимое навесное оборудование, будь то фреза, гидромолот или ковш, а максимально быстро и эффективно решить вашу задачу.
os1.ru
Фрезы роторные ERKAT. Фрезы навесные роторные. Фрезы для экскаватора роторные.
Фреза роторная ERKAT специально разрабатывалась для эффективного выполнения работ при разработке горных пород, в том числе скальных, а также мерзлых и особо прочных грунтов. Области ее применения: строительство тоннелей, рытье глубоких траншей, строительство фундаментов, снос и разрушение старых сооружений и зданий, разработка карьеров, смешивание вяжущих материалов с грунтом при выполнении работ по его стабилизации. Кроме того, каждая фреза роторная герметична и может работать в воде на глубине до 30 метров.
Все конструктивные элементы оборудования расчитаны под оптимальные значения частоты вращения режущих головок, чтобы обеспечить спокойный, безвибрационный режим фрезерования прочной породы и при этом обеспечить максимальное значения усилия резания на каждом резце. За счет правильного подбора объема гидромотора, ширины режущих барабанов обеспечивается индивидуальная адаптация под технические параметры экскаватора, тип работы и вид фрезеруемого материала. Везде, где требуется работа без вибраций, роторная фреза ERKAT незаменима.
Компания ЗАО “ИнжТехГидравлика” предлагает высокопроизводительные роторные навесные фрезы ERKAT (Германия) на экскаваторы (зкскаваторы-погрузчики) массой от 2 до 60 тонн. Все роторные фрезы ERKAT имеют гидравлический привод и запитываются от гидросистемы экскаватора. Приведенные в каталоге требуемые максимальные значения для давления и объемного потока нельзя использовать одновременно. Для Ваших конкретных случаев применения, пожалуйста, проконсультируйтесь с нами.
Компания ERKAT понимает всю важность быстрого и хорошо организованного сервиса, который должен минимизировать простои машины из-за поломки. С целью сокращения сроков поставки необходимых для восстановления машины запасных частей в компании ERKAT организована 24-часовая служба их поставки в любой регион земного шара (только для стандартных машин). И эта служба успешно работает уже много лет и является для компании Erkat само собой разумеющимся.
itgidr.ru

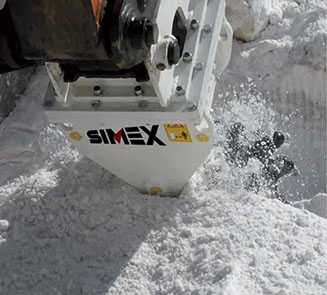

РОТОРНЫЕ ЭКСКАВАТОРНЫЕ ПРОХОДЧЕСКИЕ ФРЕЗЫ SIMEX TF ОСНОВА ИСПОЛЬЗОВАНИЯ И ПРАКТИКА ПРИМЕНЕНИЯ

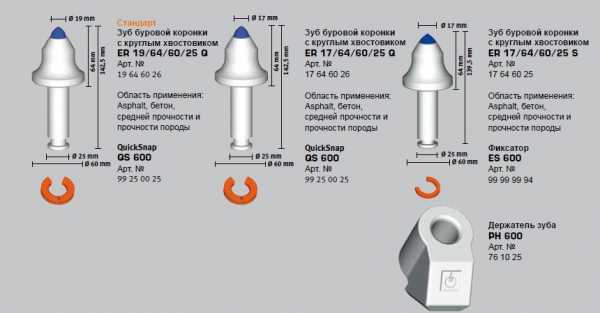

РЕЗЦЫ И ФРЕЗЕРНЫЕ БАРАБАНЫ ДЛЯ РОТОРНЫХ ФРЕЗ
РАЗРАБОТКА ВИБРОРИППЕРОМ
ПРИ НЕОБХОДИМОСТИ ЗАМЕНЫ КЛЫКА КАЖДЫЕ ДВЕ НЕДЕЛИ
РАЗРАБОТКА КОВШАМИ ПРИ ЗАТРАТАХ НА ПРЕДВАРИТЕЛЬНЫЙ ПРОГРЕВ ГРУНТА
РАЗРАБОТКА РОТОРНЫМИ ФРЕЗАМИ SIMEX TF 1100 ПАРАЛЛЕЛЬНО С ИЗМЕЛЬЧЕНИЕМ МАТЕРИАЛА И ПРОФИЛИРОВАНИЕМ СВОДА ТРАНШЕИ
ГЛАВНЫЙ МЕХАНИК И ОПЕРАТОР СМУ№1 ЭКОЛОГ, НОВЫЙ УРЕНГОЙ
ИСПОЛЬЗОВАНИЕ РОТОРНЫХ ЭКСКАВАТОРНЫХ ФРЕЗ SIMEX TF В СТРОИТЕЛЬНОЙ СФЕРЕ
В строительном сегменте барабанные проходческие фрезы будут правильным выбором для таких целей как:
* Разработки котлованов в скальных и мерзлых грунтах
* Рытье траншей в твердых покрытиях в том числе в городских условиях и вплотную к конструкциям
* Профилирование сводов и основы строений в том числе при создании конструкций по технологии “стена в грунте”
* Создание дорожного корыта в скальных и мерзлых грунтах
Наиболее эффективным является использование фрез в случаях необходимости нескольких процессов – выемка, измельчение, профилирование. Одновременное выполнение данных процессов, высокая скорость их осуществления и точность полученного результата является основой выбора роторных фрез Simex TF.
ПРИМЕНЕНИЕ БАРАБАННЫХ ПРОХОДЧЕСКИХ ФРЕЗ SIMEX TF НА ВЕЧНОЙ МЕРЗЛОТЕ
Специфика российского рынка такова, что достаточно большой спектр и объем работ в отдаленных регионах России, таких как ЯНАО и ХМАО, Сургут, Нефтеюганск, Якутия производится при низких температурах по, так называемому, мерзляку. А как мы понимаем, мерзлый грунт является одним из наиболее сложных в обработке материалов, т.к. разбор его скальными ковшами – занятие трудоемкое и времязатратное, а попытка разрыхления гидромолотами так же отличается крайне низкой производительностью.
Вторым этапом при прокладке траншей трудопроводов, к примеру, является обратная засыпка траншей и должна она производится измельченным материалом. Возможность разрыхлять и измельчать мерзлые грунты роторными фрезами в процессе его выемки, создание максимально ровного и устойчивого профиля траншеи позволяет увеличить скорость выполнения подобных работ до возможного максимума. Так, к примеру, объем, который выполняется гидромолотом в течение месяца может быть выполнен роторной фрезой за неделю.
ДОБЫЧА ПОРОДЫ И ВЫПОЛНЕНИЕ ЦЕЛОГО СПЕКТРА ВСПОМОГАТЕЛЬНЫХ РАБОТ В КАРЬЕРАХ РОТОРНЫМИ ФРЕЗАМИ
Роторные фрезы на сегодняшний день являются наиболее эффективным видом навесного оборудования в карьерах с нерудными материалами. Трещиноватая среднепрочная порода (известняки), либо элластичные материалы (гипс) легко разбираются, благодаря режущему воздействию на материал и измельчаются в процессе выемки.
Особо актуально такое решение будет для некрупных карьеров в связи с ежедневно растущей стоимостью проведения буро-взрывных работ. При этом на крупных предприятиях роторные фрезы могут помочь при таких задачах, как – разбор козлов после проведения БВР, снятие шапок и выравнивание покрытия для свободного доступа буровых установок и удаление навесов в целях обеспечения безопасности работ в карьере.
СТРОИТЕЛЬСТВО ПОДВОДНЫХ ПЕРЕХОДОВ ДЛЯ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ, РАБОТЫ ПО РАСШИРЕНИЮ И УГЛУБЛЕНИЮ ДНА, ПРОЧИЕ СТРОИТЕЛЬНЫЕ ЗАДАЧИ ПО БЕРЕГАМ ВОДОЕМОВ
Принимая во внимание тот факт, что фрезерное оборудование готово работать под водой на глубине до 30 метров (это гарантирует герметичная капсула гидромотора) без дополнительных модификаций и подключения компрессорного оборудования расширяется спектр предприятий из этой отрасли использующих роторные фрезы.
В таком случае фреза становится максимально выгодным по соотношению цена/производительность видом навесного оборудования и существенно выигрывает по сравнению с виброрыхлителями и гидромолотами. Только роторная фреза может обеспечить контроль глубины прокладываемой траншеи и обеспечить минимальный перепад высот и выход на опорные точки.
Эксплуатация барабанных экскаваторных фрез в данном случае существенно сокращает количество обращений к труду водолазов, а значит снижает себестоимость работ и увеличивает скорость их выполнения.

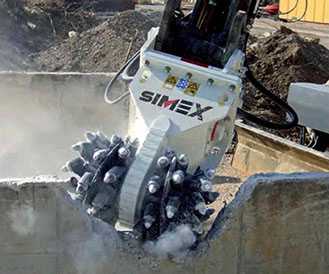

СНОС И ДЕМОНТАЖ СПЕЦКОНСТРУКЦИЙ ПОСЕКЦИОННЫЙ РАЗБОР СООРУЖЕНИЙ ПАРАЛЛЕЛЬНО С ИЗМЕЛЬЧЕНИЕМ СТРОИТЕЛЬНЫХ ОТХОДОВ РОТОРНЫМИ ФРЕЗАМИ
Режущее воздействие на материал и отсутствие как таковых ударов по обрабатываемому покрытию делают роторные экскаваторные фрезы одним из лучших решений в ситуациях, где требуется исключить шумность работ и избежать вибрации. Эта особенность фрез уже эффективно используется компаниями работающими в сфере демонтажа.
Облегченная конструкция и работа в любой плоскости и под любым углом станут крайне важными преимуществами роторных фрез для использования на удлиненных рукоятях. Моносекционные и сочлененные удлинители способны по максимуму увеличть диапазон действия данного оборудования. А способность фрез выполнять измельчение материала в процессе демонтажа сущестенно сэкономит ваши затраты во утилизации строительных отходов и их вывозу с полигона.
ТОННЕЛЬНО-ПРОХОДЧЕСКИЕ РАБОТЫ И РАСКРЫТИЕ
ПРОФИЛИРОВАНИЕ СВОДОВ ТОННЕЛЕЙ
СОЗДАНИЕ ИНФРАСТРУКТУРЫ В ТОННЕЛЯХ
Абсолютная безопасность в эксплуатации, благодаря минимуму вибрации и шумности позволяют использовать роторные фрезы в замкнутых пространствах. Оборудование с самого начала создавалось как тоннельно-проходческое и являлось рабочим органом тоннельных экскаваторов и проходческих машин.
Возможность работать в любой плоскости и создавать ровную поверхность является основным преимуществом роторных фрез перед гидромолотами и виброрыхлителями. Даже в случае, когда фрезы успутают им в первичной добычи, принимая во внимание, что фрезы производят одновременно три процесса – выемку, измельчение и профилирование – их итоговая производительность на порядок выше.
ООО “Симекс Рус”
+7 (495) 740 0993 +7 (926) 725 1244 [email protected]
Навесные решения в области строительства и дорожного ремонта
simex-rus.ru
Роторные фрезы Hammer. Взгляни на привычные вещи по-новому
Популярность технологии холодного фрезерования в мире стремительно растет. Роторные проходческие фрезы активно используются для разработки траншей, демонтажа бетона, разработки котлованов и карьеров — в тех областях, где традиционные методы работы являются неэффективными или дорогими. Почему же наш рынок должен оставаться позади? Компания «Хаммер Рус» предлагает по-новому взглянуть на привычные вещи и рассмотреть те сферы строительных и горных работ, в которых холодное фрезерование составит серьезную конкуренцию стандартным технологиям
1. Разработка траншей
| Показатель | Фреза | Ковш | Гидромолот | Траншеекопатель |
| Работа с материалом, превышающим прочность на сжатие 20 МПа | Да | Нет | Да | Нет |
| Способность сформировать ровную поверхность | Да | Да | Нет | Да |
| Способность работать под слоем добытого материала | Да | Да | Нет | Да |
Там, где прекращает работать ковш, самое эффективное решение по прокладке траншеи — роторная фреза. Роторные фрезы Hammer могут нарезать траншеи шириной от 100 до 2000 мм за один проход как в мягких породах, так и в скале и армированном бетоне. Форма траншеи, полученной гидромолотом, — трапеция с рваными поверхностями, нуждающимися в доработке, а значит, оператор тратит лишнее время на дополнительные операции. Боковые поверхности и дно траншеи после прохода фрезы не нужно дорабатывать. Выгребать отфрезерованный материал ковшом намного быстрее и удобнее, чем после работы гидромолота. Кроме того, фреза может обойти любые по конфигурации коммуникации, находящиеся на траектории траншеи.
2. Демонтаж бетонных конструкций, реконструкция
| Показатель | Фреза | Ковш | Гидромолот | Гидроножницы |
| Демонтаж стен | Да | Да | Да | Да |
| Демонтаж фундаментов | Да | Нет | Да | Да |
| Измельчение железобетона | Да | Нет | Да | Да |
| Перерезание арматуры | Да | Нет | Нет | Да |
| Низкий уровень вибрации | Да | — | Нет | — |
Конструктивной особенностью и отличием роторных фрез Hammer от оборудования других марок является более мощный гидромотор, вынесенный за пределы зоны фрезерования. Это, во-первых, позволяет передавать больший момент на режущие головки, во-вторых, защитить привод от вибрации и ударов, в-третьих, значительно усилить конструкцию всех основных напряженных узлов роторной фрезы. Это делает возможной работу роторной фрезой в армированном бетоне с диаметром арматуры до 18-30 мм.
В некоторых случаях применение роторных фрез значительно повышает эффективность демонтажных работ или работ по реконструкции. Классическое применение роторных фрез при демонтаже или реконструкции — это работы, не допускающие вибрации и лишнего шума либо требующие точности реза.
Однако сфера применения фрез становится все шире. Например, дисковые фрезы в разы увеличивают скорость демонтажа монолитного железобетона. Расход режущего инструмента дисковой фрезы приблизительно в два раза ниже, чем у продольной. Кроме того, демонтаж высотного здания быстрее осуществить парой — дисковая фреза + гидромолот или дисковая фреза + гидроножницы.
Продольные фрезы в ходе работы производят материал, который можно использовать как вторичный щебень без дополнительного дробления. Отфрезерованный материал останется лишь рассортировать по фракциям.
3. Разработка котлованов, выемка грунта
| Показатель | Фреза | Грейферный ковш | Обычный ковш | Гидромолот |
| Возможность работы в скальной породе | Да | Нет | Нет | Да |
| Возможность работы в грунте | Да | Да | Да | Да |
| Возможность сформировать ровную поверхность | Да | Нет | Да | Нет |
Самый простой и удобный метод разработки котлована – это, бесспорно, ковш. Но что делать, если ковш не может врезаться в породу? Европейцы и японцы в этом случае применяют пару дисковая фреза + гидромолот. Дисковая фреза нарезает слоты глубиной до 1000 мм и шириной 600-1000 мм, гидромолот добивает нарезанные прямоугольники по краям и откалывает от общей породы. Производительность такого способа выемки в разы выше, чем у одного гидромолота, края траншеи – ровные. Дисковая фреза способна нарезать породу с пределом прочности на сжатие до 170 МПа.
4. Тоннели и шахты
| Показатель | Фреза | Гидромолот (премиум класс) |
| Низкий уровень вибрации | Да | Нет |
| Работа с абразивным материалом | Нет | Да |
| Работа с материалом, превышающим предел прочности на одноосносное сжатие 90МПа | Нет | Да |
| Точная выемка материала | Да | Нет |
| Профилирование свода | Да | Нет |
| Работа «в стену» | Да | Да |
| Работа «в потолок» | Да | Да |
Основной инструмент при прокладке или реконструкции тоннеля — это роторная фреза, так как она обеспечивает точную выемку материала, удобного для транспортировки на поверхность. На породах в диапазоне прочности 60-80 МПа тоннель строят, применяя роторные фрезы. При прочности породы +80-250 МПа основную выемку породы осуществляет гидромолот, выравнивает свод роторная фреза. В случае, когда невозможно обойтись без буровзрывных работ, поверхности выравнивают роторными фрезами. Реконструкцию тоннеля также осуществляют фрезами.
Для тоннелестроителей очень важна постоянная работоспособность роторной фрезы. За счет увеличенных по сравнению с другими моделями диаметров валов, на которых вращаются роторные головки, и увеличенных подшипников тяжелого исполнения в конструктив фрез Hammer заложен дополнительный запас прочности. Кроме того, модульная конструкция значительно ускоряет и удешевляет ремонт. Прямой редуктор с тремя мощными, одинакового размера, шестернями предназначен для того, чтобы максимально отвести гидравлический мотор от зоны резания режущих головок и минимизировать вибрации на гидромотор за счет потери колебаний при проходе через редуктор. Эта технология увеличивает срок службы и минимизирует возможность поломки гидравлического мотора. Демонтировать мотор можно в считанные минуты, не требуется разбирать всю конструкцию, как у прочих производителей фрез.
Применение роторных фрез в шахтах схоже с применением их в карьере.
5. Свайные стены, очистка оголовок свай
| Показатель | Фреза | Сваерезка | Гидромолот | Ковш |
| Возможность применения для бурения скважин | Да | Нет | Нет | Нет |
| Возможность применения при прокладке траншеи | Да | Нет | Да | Да |
| Вобрезка оголовок | Да | Да | Нет | Нет |
| Очистка оголовок | Да | Нет | Да | Нет |
| Зачистка стены, образованной методом «стена в грунте» | Да | Нет | Да | Нет |
Один из распространенных методов сооружения фундамента – строительство свайных стен. Этот метод применяется при возведении городских подземных сооружений (транспортных тоннелей и станций метрополитена, парковок и гаражей, многоярусных подземных комплексов), фундаментов домов и мостов, подпорных стен, противофильтрационных завес.
Бетон, залитый в траншею, может застывать неровно из-за особенностей почвы, в которой вырыта траншея. Быстрее и удобнее всего выровнять готовую стену роторной фрезой.
Оголовки свай зачищают продольными роторными фрезами, арматуру перерезают гидравлическими ножницами.
Стоит заметить, что вращатель продольной фрезы может применяться для погружения свай и для шнекового бурения.
6. Разработка карьеров
| Показатель | Фреза | Буровзрывные работы | Гидромолот | Виброриппер | Ковш |
| Необходимость получения разрешения на проведение работ | Нет | Да | Нет | Нет | Нет |
| Эффективная добыча материала с пределом прочности на сжатие до 20 МПа | Да | Нет | Нет | Нет | Да |
| Эффективная добыча материала с пределом прочности на сжатие до 80 МПа | Да | Да | Да | Да | Нет |
| Эффективная добыча материала с пределом прочности на сжатие до 170 МПа | Да | Да | Да | Нет | Нет |
| Получение фракции 0-80 мм | Да | Нет | Нет | Нет | Нет |
| Нарезание блоков | Да | Нет | Нет | Нет | Нет |
| Эффективная добыча под водой | Да | Нет | Нет | Нет | Да |
Многие карьеры стремятся уйти от буровзрывных работ. Во-первых, потому что требуется оформлять дорогостоящее и трудоемкое разрешение, во-вторых, это далеко не дешевое удовольствие. Метод холодного фрезерования в ряде случаев является решением данной проблемы.
Когда применяют метод холодного фрезерования при добыче?
- Порода мягкая, неабразивная и используется в качестве сырья для сухих строительных смесей, минеральных порошков. Поперечная роторная фреза позволяет добывать материал размером до 70 мм, который можно, пропустив этап дробления, пускать в перемол. Таким образом, заказчик экономит на буровзрывных работах, дробильно-сортировочном оборудовании, эксплуатационных затратах. Единственный расходный элемент фрезы – резцы. Их конфигурация подбирается в зависимости от породы, чтобы оптимизировать процесс фрезерования и минимизировать износ.
- Порода низкой и средней абразивности с пределом прочности на сжатие до 170 МПа. Дисковая фреза нарезает слоты в высоту забоя. В прорезь (слот) вставляется специальный клык, который подрезает материал «сзади», расклинивает его и выталкивает вперед. Производительность добычи с учетом смены навесного оборудования достигает 100-120 м3/ч. Добытый материал можно пускать в процесс дальней шей переработки. Прочность материала, полученного фрезерованием, выше, чем после буровзрыва (не образовывается микротрещин), а значит, щебень получается более высокой марки.
- Дисковые роторные фрезы применяют при нарезании блоков. В комплектацию Hammer вставляются специальные узкие дисковые колеса, которые обеспечивают максимальное значение усилия резания на каждом резце.
7. Работа под водой
| Показатель | Фреза | Гидромолот | Ковш |
| Возможность работы на глубине до 30 м без доработок стандартной конструкции | Да | Нет | Нет |
| Возможность измельчать скальные породы | Да | Да | Нет |
| Возможность добывать песок и глину | Да | Нет | Да |
Если перед Клиентом стоит задача выемки скальной породы под водой, тогда роторная фреза будет также эффективнее, чем гидромолот. Фреза устанавливается на стандартный гидравлический экскаватор. Оператору нет необходимости видеть и контролировать рабочую зону, за счет чего и достигается высокая по сравнению с гидромолотом производительность. Фрезой можно подгрести отфрезерованный материал под понтон для накопления и дальнейшего удаления грейфером. Отфрезерованную фракцию, помимо грейфера, можно удалить и системой отсоса. Гидромолот не может переместить материал, а значит, возникает необходимость в дополнительном оборудовании.
Роторные фрезы способны работать под водой на глубине до 30 метров без какой-либо модификации и вспомогательного оборудования.
Думаем, Вы убедились, что роторные фрезы Hammer — универсальные и надежные помощники в строительном и горном деле. Вы всегда можете обратиться в компанию «Хаммер Рус», где наши менеджеры подскажут Вам, какой инструмент наиболее выгодно и эффективно будет работать на Вашем объекте. Ведь для нас важно не просто подобрать для Вас необходимое навесное оборудование — будь то фреза, гидромолот или ковш, а максимально быстро и эффективно решить Вашу задачу.
www.hammer-rus.ru
Фреза роторная ER2000. Фреза навесная роторная. Фреза навесная гидравлическая роторная.
Роторные фрезы ERKAT (Германия) c поперечной режущей головкой серии ER 2000 предназначены для разработки асфальта, бетона, мягких и абразивных пород при проведении работ по разработке траншей, реконструкции и разрушении зданий и сооружений, в тоннелестроении, дорожном строительстве, разработке карьеров, фундаментных работах, смешивании формации грунта и др.
Данная серия разработана для навески на экскаваторы массой от 30 до 50 тонн.
Технические характеристики роторной фрезы ER 2000:
| Модель | ER 2000-1 | ER 2000-2 | ER 2000-3 |
|---|---|---|---|
Рекомендуемое число оборотов, об/мин | 75 | 68 | 65 |
| Реком. поток масла при 150 бар, л/мин | 300 | 340 | 390 |
| Момент вращения при 350 бар, Нм | 22 300 | 27 800 | 33 500 |
| Усилие резания при 350 бар, Н | 65 590 | 81 770 | 98 530 |
| Количество резцов, шт | 56 | 56 | 56 |
| Вес, кг | 2 600 | 2 600 | 2 600 |
| Диаметр режущей головки (A), мм | 680 | 680 | 680 |
Ширина режущей головки (B), мм: | 1 200 | 1 200 | 1 200 |
Максимальный поток масла: 410 л/мин Максимальное рабочее давление масла: 350 бар Рекомендуемое мин. рабочее давление масла: 280 бар Номинальная мощность: 160 кВт | |||
| Принадлежности ER 2000: | ||
 | ||
Видео: роторная фреза ER 2000 в работе. | ||
itgidr.ru
Фреза роторная ER50. Фреза экскаваторная роторная. Фреза экскаваторная навесная роторная.
Роторные фрезы ERKAT (Германия) c поперечной режущей головкой серии ER 50 предназначены для разработки асфальта, бетона, мягких и абразивных пород при проведении работ по разработке траншей, реконструкции и разрушении зданий и сооружений, в тоннелестроении, разработке карьеров, фундаментных работах, смешивании формации грунта и др.
Данная серия разработана для навески на экскаваторы, экскаваторы погрузчики массой от 1 до 3 тонн.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Серия ER 50 | ER 50-1 | ER 50-2 | ER 50-3 | ER 50-4 |
|---|---|---|---|---|
Рекомендуемое число оборотов, об/мин | 150 | 150 | 150 | 150 |
| Реком. поток масла при 50 бар, л/мин | 25 | 32 | 35 | 38 |
| Момент вращения при 210 бар, Нм | 574 | 711 | 785 | 851 |
| Момент вращения при 350 бар, Нм | 960 | 1 190 | 1 310 | 1 420 |
| Усилие резания при 210 бар, Н | 5 100 | 6 320 | 6 970 | 7 570 |
| Усилие резания при 350 бар, Н | 8 510 | 10 530 | 11 620 | 12 610 |
| Количество резцов, шт | 60 | 60 | 60 | 60 |
| Вес, кг | 140 | 140 | 140 | 140 |
| Диаметр режущей головки (A), мм | 255 | 255 | 255 | 255 |
| Ширина режущей головки (B), мм | 480 | 480 | 480 | 480 |
Максимальный поток масла: 60 л/мин Максимальное рабочее давление масла: 350 бар Рекомендуемое мин. рабочее давление масла: 150 бар Номинальная мощность: 18 кВт | ||||
| Принадлежности ER 50: | ||
| Видео: Роторная фреза ER 50 в работе. | ||
itgidr.ru
Фреза для экскаватора ER600. Фреза гидравлическая для экскаватора. Фреза навесная для гидравлического экскаватора.
Фреза для зкскаватора ERKAT (Германия) c поперечной режущей головкой серии ER 600 предназначены для разработки асфальта, бетона, мягких и абразивных пород при проведении работ по разработке траншей, реконструкции и разрушении зданий и сооружений, в тоннелестроении, разработке карьеров, фундаментных работах, профилировании стен из свай, смешивании формации грунта и др.
Данная серия разработана на экскаваторы, экскаваторы погрузчики массой от 10 до 20 тонн.
Технические характеристики роторной фрезы ER 600:
| Серия ER 600 | ER 600-1 | ER 600-2 |
|---|---|---|
Рекомендуемое число оборотов, об/мин | 80 | 80 |
| Реком. поток масла при 150 бар, л/мин | 120 | 150 |
| Момент вращения при 350 бар, Нм | 8 670 | 10 400 |
| Усилие резания при 350 бар, Н | 30 170 | 36 170 |
| Количество резцов, шт | 48 | 48 |
| Вес, кг | 820 | 820 |
| Диаметр режущей головки (A), мм | 575 | 575 |
| Ширина режущей головки (B), мм | 780 | 780 |
Максимальный поток масла: 170 л/мин Максимальное рабочее давление масла: 350 бар Рекомендуемое мин. рабочее давление масла: 300 бар Номинальная мощность: 45 кВт | ||
| Принадлежности ER 600: | ||
 | ||
Видео: фреза для экскаватора ER 600 в работе. | ||
itgidr.ru
Добавить комментарий
