Детальный расчет скорости воздуха в воздуховодах по формуле

Параметры показателей микроклимата определяются положениями ГОСТ 12.1.2.1002-00, 30494-96, СанПин 2.2.4.548, 2.1.2.1002-00. На основании существующих государственных нормативных актов разработан Свод правил СП 60.13330.2012. Скорость воздуха в воздуховоде должна обеспечивать выполнение существующих норм.

Что учитывается при определении скорости движения воздуха

Для правильного выполнения расчетов проектировщики должны выполнять несколько регламентируемых условий, каждое из них имеет одинаково важное значение. Какие параметры зависят от скорости движения воздушного потока?

Уровень шума в помещении

В зависимости от конкретного использования помещений санитарные нормы устанавливают следующие показатели максимального звукового давления.

Таблица 1. Максимальные значения уровня шума.

Превышение параметров допускается только в кратковременном режиме во время пуска/остановки вентиляционной системы или дополнительного оборудования.
Уровень вибрации в помещенииВо время работы вентиляторов продуцируется вибрация. Показатели вибрации зависят от материала изготовления воздуховодов, способов и качества виброгасящих прокладок и скорости движения воздушного потока по воздуховодам. Общие показатели вибрации не могут превышать установленные государственными организациями предельные значения.

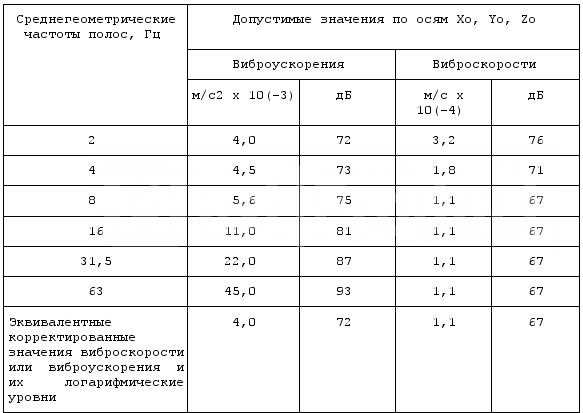

Таблица 2. Максимальные показатели допустимой вибрации.

При расчетах подбирается оптимальная скорость воздуха, не усиливающая вибрационные процессы и связанные с ними звуковые колебания. Система вентиляции должна поддерживать в помещениях определенный микроклимат.

Значения по скорости движения потока, влажности и температуре содержатся в таблице.

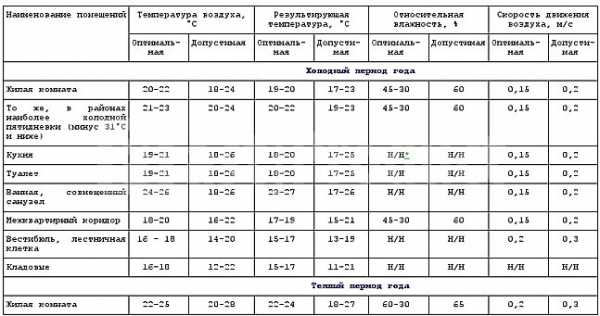

Таблица 3. Параметры микроклимата.

Еще один показатель, принимаемый во внимание во время расчета скорости потока – кратность обмена воздуха в системах вентиляции. С учетом их использования санитарные нормы устанавливают следующие требования по воздухообмену.

Таблица 4. Кратность воздухообмена в различных помещениях.

Бытовые
Бытовые помещенияКратность воздухообмена
Жилая комната (в квартире или в общежитии)3/ч на 1м2 жилых помещений
Кухня квартиры или общежития6-8
Ванная комната7-9
Душевая7-9
Туалет8-10
Прачечная (бытовая)7
Гардеробная комната1,5
Кладовая1
Гараж4-8
Погреб4-6
Промышленные
Промышленные помещения и помещения большого объемаКратность воздухообмена
Театр, кинозал, конференц-зал20-40 м3 на человека
Офисное помещение5-7
Банк2-4
Ресторан8-10
Бар, Кафе, пивной зал, бильярдная9-11
Кухонное помещение в кафе, ресторане10-15
Универсальный магазин1,5-3
Аптека (торговый зал)3
Гараж и авторемонтная мастерская6-8
Туалет (общественный)10-12 (или 100 м3 на один унитаз)
Танцевальный зал, дискотека8-10
Комната для курения10
Серверная5-10
Спортивный залне менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)2
Парикмахерская (более 5 рабочих мест)3
Склад1-2
Прачечная10-13
Бассейн10-20
Промышленный красильный цел25-40
Механическая мастерская3-5
Школьный класс3-8

Алгоритм расчетовСкорость воздуха в воздуховоде определяется с учетом всех вышеперечисленных условий, технические данные указываются заказчиком в задании на проектирование и монтаж вентиляционных систем. Главный критерий при расчетах скорости потока – кратность обмена. Все дальнейшие согласования делаются за счет изменения формы и сечения воздуховодов. Расход в зависимости от скорости и диаметра воздуховода можно взять из таблицы.

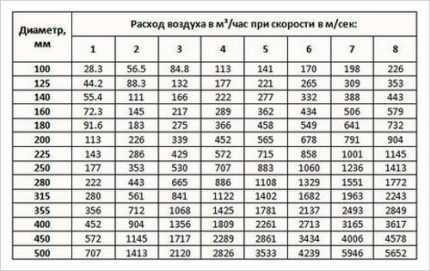

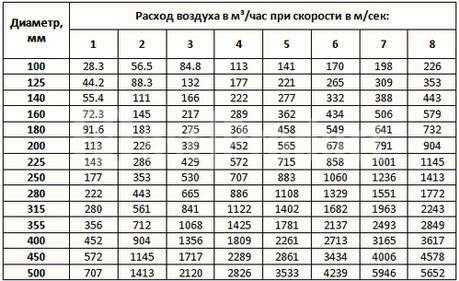

Таблица 5. Расход воздуха в зависимости от скорости потока и диаметра воздуховода.

Самостоятельный расчет

К примеру, в помещении объемом 20 м3 согласно требованиям санитарных норм для эффективной вентиляции нужно обеспечить трехкратную смену воздуха. Это значит, что за один час сквозь воздуховод должно пройти не менее L = 20 м3×3= 60 м3. Формула расчета скорости потока V= L / 3600× S, где:

V – скорость потока воздуха в м/с;

L – расход воздуха в м3/ч;

S – площадь сечения воздуховодов в м2.

Возьмем круглый воздуховод Ø 400 мм, площадь сечения равняется:

В нашем примере S = (3.14×0,42 м)/4=0,1256 м2. Соответственно, для обеспечения нужной кратности обмена воздуха (60 м3/ч) в круглом воздуховоде Ø 400 мм (S = 0,1256 м3) скорость воздушного потока равняется: V= 60/(3600×0,1256) ≈ 0,13 м/с.

С помощью этой же формулы при заранее известной скорости можно рассчитать объем воздуха, перемещающийся по воздуховодам в единицу времени.

L = 3600×S (м3)×V(м/с). Объем (расход) получается в квадратных метрах.

Как уже описывалось ранее, от скорости воздуха зависят и показатели шумности вентиляционных систем. Для минимизации негативного влияния этого явления инженеры сделали расчеты максимально допустимых скоростей воздуха для различных помещений.

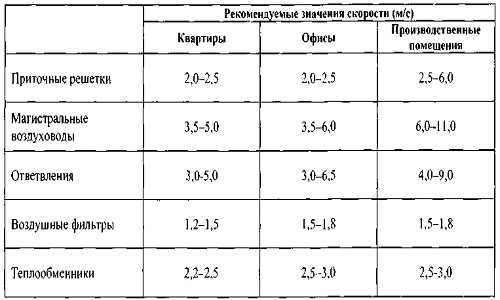

Таблица 6. Рекомендованные параметры скоростей воздуха

Рекомендуемые значения скорости
КвартирыОфисыПроизводственные помещения
Приточные решетки2,0-2,52,0-2,52,5-6,0
Магистральные воздуховоды3,5-5,03,5-6,06,0-11,0
Ответвления3,0-5,03,0-6,54,0-9,0
Воздушные фильтры1,2-1,51,5-1,81,5-1,8
Теплообменники2,2-2,52,5-3,02,5-3,0

По такому же алгоритму определяется скорость воздуха в воздуховоде при расчете подачи тепла, устанавливаются поля допусков для минимизации потерь на содержание зданий в зимний период времени, подбираются вентиляторы по мощности. Данные по воздушному потоку требуются и для уменьшения потерь давления, а это позволяет повышать коэффициент полезного действия вентиляционных систем и сокращает потребление электрической энергии.

Расчет выполняется по каждому отдельному участку, с учетом полученных данных подбираются параметры главных магистралей по диаметру и геометрии. Они должны успевать пропускать откачанный воздух из всех отдельных помещений. Диаметр воздуховодов выбирается таким образом, чтобы минимизировать шумность и потери на сопротивление. Для расчетов кинематической схемы важны все три показатели вентиляционной системы: максимальный объем нагнетаемого/удаляемого воздуха, скорость передвижения воздушных масс и диаметр воздуховодов. Работы по расчету вентиляционных систем относятся к категории сложных с инженерной точки зрения, выполнять их могут только профессиональные специалисты со специальным образованием.

Для обеспечения постоянных значений скорости воздуха в каналах с различным сечением используются формулы:

После расчета за окончательные данные принимаются ближайшие значения стандартных трубопроводов. За счет этого уменьшается время монтажа оборудования и упрощается процесс его периодического обслуживания и ремонта. Еще один плюс – уменьшение сметной стоимости вентиляционной системы.

Для воздушного обогрева жилых и производственных помещений скорости регулируются с учетом температуры теплоносителя на входе и выходе, для равномерного рассеивания потока теплого воздуха продумывается схема монтажа и размеры вентиляционных решеток. Современные системы воздушного обогрева предусматривают возможность автоматической регулировки скорости и направления потоков. Температура воздуха не может превышать +50°С на выходе, расстояние до рабочего места не менее 1,5 м. Скорость подачи воздушных масс нормируется действующими государственными стандартами и отраслевыми актами.

Во время расчетов по требованию заказчиков может учитываться возможность монтажа дополнительных ответвлений, с этой целью предусматривается запас производительности оборудования и пропускной способности каналов. Скорости потока рассчитываются таким образом, чтобы после увеличения мощности вентиляционных систем они не создавали дополнительную звуковую нагрузку на присутствующих в помещении людей.

Выбор диаметров выполняется от минимально приемлемого, чем меньше габариты – тем универсальное система вентиляции, тем дешевле обходится ее изготовление и монтаж. Системы местных отсосов рассчитываются отдельно, могут работать как в автономном режиме, так и подключаться к существующим вентиляционным системам.

Государственные нормативные документы устанавливают рекомендованные скорости движения в зависимости от расположения и назначения воздуховодов. При расчетах нужно придерживаться этих параметров.

Таблица 7. Рекомендованные скорости воздуха в различных каналах

Тип и место установки воздуховода и решеткиВентиляция
ЕстественнаяМеханическая
Воздухоприемные жалюзи0,5-1,02,0-4,0
Каналы приточных шахт1,0-2,02,0-6,0
Горизонтальные сборные каналы0,5-1,02,0-5,0
Вертикальные каналы0,5-1,02,0-5,0
Приточные решетки у пола0,2-0,50,2-0,5
Приточные решетки у потолка0,5-1,01,0-3,0
Вытяжные решетки0,5-1,01,5-3,0
Вытяжные шахты1,0-1,53,0-6,0

Внутри помещений воздух не может двигаться со скоростью более 0,3 м/с, допускается кратковременное превышение параметра не более чем 30%. Если в помещении имеется две системы, то скорость воздуха в каждой из них должна обеспечивать не менее 50% расчетного объема подачи или удаления воздуха.

Пожарные организации выдвигают свои требования по скорости перемещения воздушных масс в воздуховодах в зависимости от категории помещения и особенностей технологического процесса. Нормативы направлены на уменьшение скорости распространения дыма или огня по воздуховодам. В случае необходимости на вентиляционных системах должны устанавливаться клапаны и отсекатели. Срабатывание устройств происходит после сигнала датчика или выполняется вручную ответственным лицом. В одну систему вентиляции можно подключать только определенные группы помещений.

В холодный период времени в отапливаемых зданиях температура воздуха в результате функционирования вентиляционной системы не может понижаться ниже нормируемых. Нормируемая температура обеспечивается до начала рабочей смены. В теплый период времени эти требования не актуальны. Движение воздушных масс не должно ухудшать предусмотренные СанПин 2.1.2.2645 нормативы. Для достижения нужных результатов во время проектирования систем изменяется диаметр воздуховодов, мощность и количество вентиляторов и скорости потока.

Принимаемые расчетные данные по параметрам движения в воздуховодах должны обеспечивать:

  1. Выполнение параметров микроклимата в помещениях, поддержку качества воздуха в регламентируемых пределах. При этом принимаются меры по снижению непродуктивных тепловых потерь. Данные берутся как из существующих нормативных документов, так и из технического задания заказчиков.
  2. Скорость движения воздушных масс в рабочих зонах не должна вызывать сквозняки, обеспечивать приемлемую комфортность пребывания в помещении. Механическая вентиляция предусматривается только в тех случаях, когда добиться желаемых результатов за счет естественной невозможно. Кроме этого, механическая вентиляция обязательно монтируется в цехах с вредными условиями труда.

Во время расчетов показателей движения воздуха в системах с естественной вентиляцией берется среднегодовое значение разности плотности внутреннего и наружного воздуха. Минимальные фактические данные по производительности должны обеспечивать допустимые нормативные значения кратности обмена воздуха.

plast-product.ru

правильный расчет допустимого объёма воздушных масс, санитарные нормы

Режим микроклимата в любом помещении влияет на работоспособность и самочувствие людей в целом. Для того чтобы определить, каким должен быть состав воздуха, необходимо обратиться к утверждённым законодательным нормам, которые и регулируют этот вопрос. Скорость воздуха в воздуховоде при этом играет ключевую роль для обеспечения такого микроклимата.

Необходимость качественной вентиляции

Сначала необходимо определить, почему важно обеспечить попадание воздуха в помещение через вентиляционные каналы.

Согласно строительным и гигиеническим нормам, каждый промышленный или частный объект должен иметь качественную систему вентиляции. Главной задачей такой системы является обеспечение оптимального микроклимата, температуры воздуха и уровня влажности, чтобы человек при работе или отдыхе мог себя чувствовать комфортно. Это возможно только тогда, когда воздух не является слишком тёплым, переполненным различными загрязнителями и имеет довольно высокий уровень влаги.

Некачественная вентиляция способствует появлению инфекционных заболеваний и патологий дыхательных путей. Кроме этого, быстрее портятся продукты питания. Если воздух имеет очень большой процент влаги, то на стенах может образоваться грибок, который может в последующем перейти на мебель.

Свежий воздух может попасть в помещение разными способами, но основным его источником всё же является качественно вмонтированная система вентиляции. При этом в каждом отдельном помещении она должна просчитываться под его конструктивные особенности, состав воздуха и объём.

Стоит отметить, что для частного дома или квартиры небольших размеров будет достаточно установить шахты с естественной циркуляцией воздуха. Для больших коттеджей или производственных цехов нужно монтировать дополнительное оборудование, вентиляторы для принудительной циркуляции воздушных масс.

При планировке здания любого предприятия, цехов или общественных учреждений больших размеров необходимо следовать таким правилам:

  • в каждой комнате или помещении необходима качественная система вентиляции;
  • состав воздуха должен отвечать всем установленным нормам;
  • на предприятиях следует устанавливать дополнительное оборудование, с помощью которого можно регулировать скорость обмена воздуха, а в целях частного использования — менее мощные вентиляторы, если естественная вентиляция не справляется;
  • в разных помещениях (кухня, санузел, спальня) требуется монтировать разные типы систем вентиляции.

Для того чтобы вентиляция соответствовала таким требованиям, нужно сделать необходимые расчёты. Кроме этого, важно правильно подобрать оборудование — устройства для подачи и отвода воздуха.

Также следует проектировать систему таким образом, чтобы воздух был чистым в том месте, где он будет забираться. В противном случае в вентиляционные шахты и затем в комнаты может попадать загрязнённый воздух.

Во время составления проекта вентиляции, после того как необходимый объём воздуха рассчитан, проделываются отметки, где должны находиться вентиляционные шахты, кондиционеры, воздуховоды и прочие комплектующие. Это относится как к частным коттеджам, так и к многоэтажным домам.

От размеров шахт будет зависеть эффективность работы вентиляции в целом. Необходимые к соблюдению правила по требуемому объёму указаны в санитарной документации и нормах СНиП. Скорость воздуха в воздуховоде в них также предоставлена.

Санитарные нормы

Санитарные нормы

Скорость движения воздуха в воздуховодах непосредственно зависит от таких не менее важных показателей, как уровень шума и вибрации. Воздух, который проходит по каналам, с увеличением количества различных изгибов шахты и поворотов пропорционально увеличивает количество издаваемого шума и вибрации от движения.

По мере уменьшения сопротивления будет снижаться давление в вентиляционной системе и, конечно же, скорость движения кислорода. Для того чтобы понять общие правила выбора оборудования и его правильного расчёта, нужно узнать нормы основных факторов, которые влияют на выбор.

Уровень шума

Нормы, которые можно найти в СНиПах по этому вопросу, касаются всех видов жилых помещений: многоквартирных и частных домов, производственных и общественных зданий.

Согласно таким нормам, необходимо не превышать максимально допустимый уровень шума в следующих помещениях:

  • палаты, больницы, санатории — днём до 50 Дб, а ночью до 40 Дб;
  • учебные кабинеты — до 55 Дб;
  • жилые квартиры — до 55 Дб днём и до 45 Дб ночью;
  • в зданиях, которые прилегают к больницам и санаториям — днём до 60 Дб, ночью до 50 Дб;
  • территории, которые прилегают к жилым зданиям — днём до 70 Дб, а ночью до 60 Дб;
  • непосредственно возле здания школы — до 70 Дб.

Одной из причин увеличения уровня шумов в доме и, соответственно, превышения допустимых норм является неправильно сформированная сеть воздуховодов.

Показатель вибрации

Так же, как и уровень шума, вибрация напрямую влияет на скорость движения кислорода в шахтах. При этом такой показатель зависит от множества факторов. К ним можно отнести качество прокладок (их функция заключается в снижении уровня вибрации), размер воздуховода, скорость кислорода (который движется по каналам), материал для изготовления шахт и прочие нюансы.

Что касается цифр, то уровень вибрации должен быть в пределах 109—115 Дб. Если при проверке эти показатели будут превышены, то необходимо исправлять технические недочёты, допущенные при проектировании, или заменить вентилятор, который работает очень громко.

Скорость потока воздуха в вентиляции по нормам СНиП не должна влиять на увеличение таких показателей, как излишний шум или вибрация.

Кратность воздухообмена

Очищение воздуха в помещении происходит благодаря системе вентиляции. Этот процесс может быть как естественным, так и принудительным. В первом варианте вентиляция происходит в первую очередь через оборудованную систему шахт без вмонтированного дополнительного оборудования. К этому можно отнести постоянное открывание и закрывание дверей, окон, форточек и просто все щели в помещении.

Нужно понимать, что за определённое количество времени воздух в комнате должен несколько раз меняться, чтобы оставаться постоянно очищенным в пределах норм. Число смен воздуха за день — это кратность. Этот показатель также очень важный для определения скорости воздуха в воздуховодах.

Кратность можно вычислить по такой формуле: N=V/W.

Значения в формуле можно подставлять следующие:

  • N — кратность воздуха за 1 час.
  • V — объём кислорода, попадающего с улицы в комнату за 1 час.
  • W — объём помещения.

Если нормы не будут соблюдены, это чревато последствиями — будет увеличиваться уровень шума, вибрации и т. п. Кроме этого, в помещении не будет достаточно свежего воздуха.

Также это может привести к следующей ситуации:

  1. Показатель завышен. Такой вариант возникает, когда скорость воздуха в шахтах превышает норму. Последствия — неправильный температурный режим в помещении. Оно просто не будет успевать прогреваться. Если воздух очень сухой, то это будет провоцировать различные болезни дыхательных путей, кожи и т. п.
  2. Показатель занижен. При возникновении такой ситуации свежий воздух не поступает в помещение в достаточном количестве, поэтому уровень загрязнения довольно высок. В кислороде присутствует большая концентрация вредных веществ, бактерий, болезнетворных организмов, опасных газов. Количество кислорода уменьшается, а углекислого газа — увеличивается. Кроме этого, может наблюдаться повышенный уровень влажности, что чревато появлением плесени.

Для того чтобы такой показатель, как кратность, отвечал всем санитарным нормам, необходимо проверить его. Если он не соответствует общим требованиям, то требуется заменить отвечающее за это оборудование — вентиляторы или другие нагнетающие приборы для механического удаления неприятных запахов. При необходимости меняется и система шахт полностью.

Рекомендованная скорость

Определив максимальную скорость воздуха в воздуховоде, можно получить качественный результат. При составлении проекта необходимо для каждого помещения высчитывать нормы вентиляции отдельно. К примеру, на производстве — это цеха, в жилых многоэтажках — квартиры, а в частных коттеджах — поэтажные блоки.

Перед тем как устанавливать систему вентиляции, следует определиться с ключевыми элементами и зафиксировать их местонахождение. Нужно знать, какие маршруты будут проложены, систему магистралей и её размеры, форму вентиляционных шахт и их габариты.

Движение воздушных потоков внутри жилых и производственных зданий является очень сложным, поэтому ими занимаются только специалисты с соответствующим опытом работы.

Согласно общепринятым нормам, внутри помещения скорость воздуха не должна превышать показателя 0,3 метра за секунду. В качестве исключения из правила могут выступать ремонтные или другие строительные работы, при которых максимальный показатель может увеличиваться максимум на 30%.

Стоит отметить, что в больших производственных цехах должна работать система вентиляции, состоящая из двух шахт, а не одной, как это допустимо в квартирах или частных домах. В связи с этим скорость каждого из воздуховодов должна составлять 50% от необходимого максимума для каждой шахты.

Бывают форс-мажорные обстоятельства, кода необходимо полностью закрыть вентиляционные шахты или уменьшить количество вытекаемого воздуха за единицу времени. При этом сделать это нужно оперативно. К примеру, в случае возникновения пожара вентиляцию требуется перекрыть до минимального уровня в целях предотвращения распространения огня по другим помещениям здания. Для этого дополнительно в систему монтируются клапаны и отсекатели.

Правильный выбор

Правильный выбор

Кроме расчёта скорости в воздуховоде, необходимо правильно выбрать сам материал для монтажа шахт. Если все расчёты сделаны, следует выбрать диаметр круглых труб или сечение квадратных для создания системы вентиляции. Кроме этого, не помешает приобрести и металлические решётки во избежание попадания твёрдых частей в каналы.

Также можно предварительно купить вентилятор для нагнетания воздуха и определить, какую скорость и давление он создаёт. Зная такие показатели, как скорость воздуха и необходимое количество для определённой комнаты, можно определить, какого сечения должны быть вентиляционные шахты. Для этих целей используется формула S = L/3600*V.

Определив такой результат, можно подсчитать и диаметр труб по формуле D = 1000*√(4*S/π), где

  • D — диаметр воздуховода.
  • S — внутренний объём шахт.
  • n — число «пи» равно 3.14.

  • D — диаметр воздуховода.
  • S — внутренний объём шахт.
  • n — число «пи» равно 3.14.

Полученные результаты сопоставляют с нормами СНиП и по этим параметрам выбирают сечения труб, самые близкие к полученному результату.

Стоит отметить, что для таких расчётов необязательно пользоваться формулами или таблицами СНиП. Сегодня существует достаточно много онлайн-калькуляторов, с помощью которых очень просто просчитать расход приточного кислорода, скорости, давления и других показателей, просто введя исходные данные.

Таким образом, скорость в вентиляционных шахтах играет важную роль для обеспечения поступления воздуха в помещение, а также дымоудаления и выкачки из комнаты других вредных веществ.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Расчет сечения воздуховода калькулятор. Расчет воздуховодов

Комментариев:

  • Для чего необходимо знать о площади воздуховодов?
  • Как посчитать площадь используемого материала?
  • Вычисление площади воздуховодов

Возможная концентрация в закрытых помещениях воздуха, загрязненного пылью, водными парами и газами, продуктами термической переработки пищи, заставляет устанавливать системы вентиляции. Чтобы эти системы были эффективными, приходится делать серьезные расчеты, в том числе и расчет площади воздуховодов.

Выяснив ряд характеристик строящегося объекта, в том числе площади и объемы отдельных помещений, особенности их эксплуатации и количество людей, которые будут там находиться, специалисты, применяя специальную формулу, могут установить проектную производительность вентиляции. После этого появляется возможность рассчитать площадь сечения воздуховода, которое обеспечит оптимальный уровень проветривания внутренних помещений.

Для чего необходимо знать о площади воздуховодов?

Вентиляция помещений — достаточно сложная система. Одной из важнейших частей воздухораспределительной сети является комплекс воздуховодов. От качественного расчета ее конфигурации и рабочей площади (как трубы, так и суммарного материала, необходимого для изготовления воздуховода) зависит не только правильное расположение в помещении или экономия средств, но самое главное — оптимальные параметры вентиляции, гарантирующие человеку комфортные условия жизнедеятельности.

Рисунок 1. Формула для определения диаметра рабочей магистрали.

В частности, посчитать площадь необходимо таким образом, чтобы в результате получилась конструкция, способная пропускать требуемый объем воздуха при соблюдении других требований, предъявляемых к современным системам вентиляции.
Следует понимать, что правильный расчет площади ведет к устранению потерь воздушного давления, соблюдению санитарных норм по скорости и уровню шума воздуха, протекающего по каналам воздуховодов.

Вместе с тем, точное представление о занимаемой трубами площади дает возможность при проектировании отводить под систему проветривания самое подходящее место в помещении.

Вернуться к оглавлению

Как посчитать площадь используемого материала?

Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.

В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать свежий воздух, и от особенностей конструкции системы проветривания.

Проводя расчеты величины сечения, следует иметь в виду, что чем оно больше, тем меньшей будет скорость прохождения воздуха по трубам воздуховода.

mizhu.ru

Скорость воздуха в воздуховоде (формула расчёта)



Для разработки будущей системы вентиляции немаловажно определиться с габаритами каналов, которые нужно проложить в тех или иных условиях. Во вновь строящемся здании это сделать проще, еще на стадии проектирования расположив все инженерные сети и технологическое оборудование в соответствии с нормативными документами. Другое дело, когда идет реконструкция или техническое перевооружение производства, тут требуется прокладка трасс воздуховодов с учетом существующих условий. Размеры каналов могут сыграть большую роль, а чтобы их правильно вычислить, необходимо принять оптимальную скорость движения воздуха.

Таблица скорость воздуха в воздуховоде.

Порядок выполнения расчета

Имеется еще один вариант устройства приточно-вытяжной вентиляции с механическим побуждением. Заключается он в том, чтобы использовать существующие воздухопроводы для новых вентиляционных установок. Тут также не обойтись без просчета скорости потока в этих старых трубопроводах на основании обследований и измерений.

Общая формула расчета величины скорости воздушных масс (V, м/с) происходит из формулы вычисления расхода приточного воздуха (L, м.куб/ч) в зависимости от размера площади сечения канала (F, м.кв.):

L = 3600 x F x V

Примечание: умножение на цифру 3600 необходимо для приведения в соответствие единиц времени (часы и секунды).

Процесс замера скорости воздуха.

Соответственно, формулу скорости потока можно представить в следующем виде:

V = L / 3600 x F

Рассчитать площадь сечения существующего канала не составляет труда, а если ее нужно вычислить? Тогда и приходит на помощь способ подбора размеров воздуховода по рекомендуемым скоростям воздушных потоков. Изначально из трех параметров, участвующих в расчетах, на данном этапе четко должен быть известен один – это количество воздушной смеси (L, м.куб/ч), необходимое для вентиляции того или иного помещения. Оно определяется в соответствии с нормативной базой в зависимости от назначения строения и его внутренних комнат. Выполняется расчет по числу людей в каждом помещении или по величине выделяющихся вредных веществ, излишков тепла или влаги. После этого нужно принять предварительное значение скорости воздуха в воздуховодах, сделать это можно воспользовавшись таблицей рекомендуемых скоростей.

Тип воздухопроводаОсновная магистральРазводящие каналыРаспределение по помещениюРаздающие приточные устройстваВытяжные панели, зонты, решетки
Рекомендуемая скорость6 – 8 м/с4 – 5 м/с1,5 – 2 м/с1 – 3 м/с1,5 – 3 м/с

Подбор габаритов канала

Выбрав вид воздухопровода и приняв расчетную скорость, можно определить сечение будущего канала по формулам, приведенным выше. Если планируется его изготовить круглой формы, то диаметр посчитать просто:

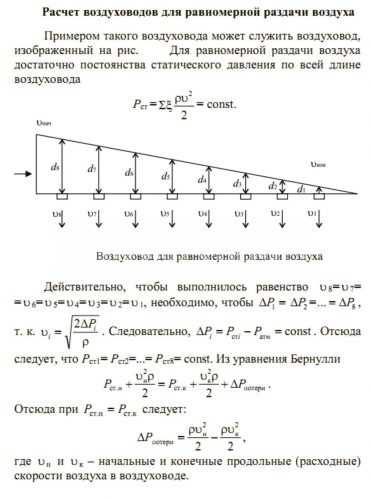

Расчет воздуховодов для равномерной раздачи воздуха.

D = √ F / 4 π, где:

  • D – диаметр круглого канала в метрах;
  • F – площадь его поперечного сечения в м.кв.;
  • π = 3.14

Далее необходимо обратиться к нормативным документам, которые определяют стандартные размеры воздуховодов круглой формы, и выбрать среди них ближайший к расчетному диаметр. Это делается для того, чтобы унифицировать производство элементов вентиляционных систем, номенклатура изделий которых и так достаточно велика. Понятно, что принятый по СНиП новый диаметр будет иметь и другое сечение, поэтому потребуется пересчитать его в обратной последовательности и выйти на значение действительной скорости потока воздушных масс в стандартном канале. При этом величина расхода L по-прежнему должна участвовать в вычислениях как константа. Таким методом просчитывается каждый отдельно взятый участок вентиляционной системы, а разбивка на участки производится по одному неизменному признаку – количеству воздуха (расходу).

Если предполагается выполнить прокладку каналов прямоугольной конфигурации, то нужно подобрать размеры сторон такими, чтобы их произведение дало площадь сечения, которая была вычислена ранее. Нормативное ограничение к таким каналам одно:

А / В ≤ 6,3

Здесь параметры А и В – размеры сторон в метрах. Простыми словами, нормами запрещается выполнять прямоугольные трубопроводы слишком узкими при большой высоте или чересчур низкими и широкими. На таких участках сопротивление потоку будет слишком большим и вызовет экономически необоснованные энергозатраты. Остальной просчет действительной скорости воздуха в воздуховоде производится так, как было описано выше.

Рекомендации по подбору в стесненных условиях

При разработке вентиляционных схем нужно руководствоваться одним правилом, которое просматривается и в таблице: скорость воздуха на каждом участке системы должна возрастать по мере приближения к вентиляционной установке. Если результаты вычислений дают показатели скоростей на каких-нибудь участках, не соответствующие данному правилу, то такая схема работать не будет или же в реальных условиях величины скорости потоков будут далеки от расчетных. Решить вопрос можно изменением размеров воздухопроводов на проблемных участках в сторону уменьшения или увеличения.

show_txt2_ads()

Формула определения воздухообмена по кратности.

При выполнении строительных работ по реконструкции или техническому перевооружению производственных зданий часто возникает ситуация, когда для устройства вентиляционных каналов просто не остается свободного места, поскольку насыщенность технологическим оборудованием и трубопроводами в помещении слишком велика. Тогда приходится прокладывать трассы в самых труднодоступных местах либо пересекать перекрытия и стены несколько раз. Все эти факторы могут значительно увеличить сопротивление таких участков. Получается замкнутый круг: чтобы пройти узкие места, нужно уменьшить размер и увеличить скорость, что резко повысит сопротивление участка. Уменьшить скорость воздуха нельзя, потому что тогда увеличатся габариты канала и он не пройдет где нужно. Выход из ситуации заключается в уменьшении габаритов и наращивании мощности вентилятора либо разветвлении воздухопровода на несколько параллельных рукавов.

Если возникает необходимость просчета существующей системы приточных или вытяжных каналов для использования их с другими параметрами производительности по воздуху, то вначале потребуется снять натурные замеры каждого участка воздуховода с разными габаритами. Затем, используя новые значения расходов воздуха, определить действительную скорость потока и сравнить полученные значения с таблицей. На практике допускается превышение рекомендованных скоростей на 3-5 м/с в магистральных, разводящих каналах и ответвлениях. В приточных и вытяжных устройствах увеличение скорости приводит к повышению уровня шума, поэтому недопустимо. Если эти условия соблюдаются, старые воздухопроводы пригодны к использованию после соответствующего их обслуживания.

Правильность всех выполненных расчетов вентиляционной системы покажут пусконаладочные работы, в процессе которых производятся замеры скорости воздуха в каналах через специальные лючки.

Также с помощью измерительных приборов – анемометров – измеряется скорость потока на входе или выходе вентиляционных решеток. Если показатели не соответствуют расчетным, выполняется регулировка всей системы с помощью устанавливаемых дополнительно дроссельных заслонок или диафрагм.

siviv.clan.su

Расчет вентиляционных коробов. Как рассчитать сечение и диаметр воздуховода

Комментариев:

  • Факторы, оказывающие влияние на размеры воздухопроводов
  • Расчет габаритов воздухопровода
  • Подбор габаритов под реальные условия

Для передачи приточного или вытяжного воздуха от вентиляционных установок в гражданских или производственных зданиях применяются воздухопроводы различной конфигурации, формы и размера. Зачастую их приходится прокладывать по существующим помещениям в самых неожиданных и загроможденных оборудованием местах. Для таких случаев правильно рассчитанное сечение воздуховода и его диаметр играют важнейшую роль.

Факторы, оказывающие влияние на размеры воздухопроводов

На проектируемых или вновь строящихся объектах удачно проложить трубопроводы вентиляционных систем не составляет большой проблемы – достаточно согласовать месторасположение систем относительно рабочих мест, оборудования и других инженерных сетей. В действующих промышленных зданиях это сделать гораздо сложнее в силу ограниченного пространства.

Этот и еще несколько факторов оказывают влияние на расчет диаметра воздуховода:

  1. Один из главных факторов – это расход приточного или вытяжного воздуха за единицу времени (м 3 /ч), который должен пропустить данный канал.
  2. Пропускная способность также зависит от скорости воздуха (м/с). Она не может быть слишком маленькой, тогда по расчету размер воздухопровода выйдет очень большим, что экономически нецелесообразно. Слишком высокая скорость может вызвать вибрации, повышенный уровень шума и мощности вентиляционной установки. Для разных участков приточной системы рекомендуется принимать различную скорость, ее значение лежит в пределах от 1.5 до 8 м/с.
  3. Имеет значение материал воздуховода. Обычно это оцинкованная сталь, но применяются и другие материалы: различные виды пластмасс, нержавеющая или черная сталь. У последней самая высокая шероховатость поверхности, сопротивление потоку будет выше, и размер канала придется принять больше. Значение диаметра следует подбирать согласно нормативной документации.

В Таблице 1 представлена нормаль размеров воздуховодов и толщина металла для их изготовления.

Таблица 1

Примечание: Таблица 1 отражает нормаль не полностью, а только самые распространенные размеры каналов.

Воздуховоды производят не только круглой, но и прямоугольной и овальной формы. Их размеры принимаются через значение эквивалентного диаметра. Также новые методы изготовления каналов позволяют использовать металл меньшей толщины, при этом повышать в них скорость без риска вызвать вибрации и шум. Это касается спирально-навивных воздухопроводов, они имеют высокую плотность и жесткость.

Вернуться к оглавлению

Расчет габаритов воздухопровода

Сначала необходимо определиться с количеством приточного или вытяжного воздуха, которое требуется доставить по каналу в помещение. Когда эта величина известна, площадь сечения (м 2) рассчитывают по формуле:

В этой формуле:

  • ϑ – скорость воздуха в канале, м/с;
  • L – расход воздуха, м 3 /ч;
  • S – площадь поперечного сечения канала, м 2 ;

Для того чтобы связать единицы времени (секунды и часы), в расчете присутствует число 3600.

Диаметр воздуховода круглого сечения в метрах можно высчитать исходя из площади его сечения по формуле:

S = π D 2 / 4, D 2 = 4S / π, где D – величина диаметра канала, м.

Порядок расчета размера воздухопровода следующий:

  1. Зная расход воздуха на данном участке, определяют скорость его движения в зависимости от назначения канала. В качестве примера можно принять L = 10 000 м 3 /ч и скорость 8 м/с, так как ветка системы – магистральная.
  2. Вычисляют площадь сечения: 10 000 / 3600 х 8 = 0.347 м 2 , диаметр будет – 0,665 м.
  3. По нормали принимают ближайший из двух размеров, обычно берут тот, который больше. Рядом с 665 мм есть диаметры 630 мм и 710 мм, следует взять 710 мм.
  4. В обратном порядке производят расчет действительной скорости воздушной смеси в воздухопроводе для дальнейшего определения мощности вентилятора. В данном случае сечение будет: (3.14 х 0.71 2 / 4) = 0.4 м 2 , а реальная скорость – 10 000 / 3600 х 0.4 = 6.95 м/с.
  5. В том случае если необходимо проложить канал прямоугольной формы, его габариты подбирают по рассчитанной площади сечения, эквивалентного круглому. То есть высчитывают ширину и высоту трубопровода так, чтобы площадь равнялась 0.347 м 2 в данном случае. Это может быть вариант 700 мм х 500 мм или 650 мм х 550 мм. Такие воздухопроводы монтируют в стесненных условиях, когда место для прокладки ограничено технологическим оборудованием или другими инженерными сетями.

Когда известны параметры воздуховодов (их длина, сечение, коэффициент трения воздуха о поверхность), можно рассчитать потери давления в системе при проектируемом расходе воздуха.

Общие потери давления (в кг/кв.м.) рассчитываются по формуле:

P = R*l + z,

где R
– потери давления на трение в расчете на 1 погонный метр воздуховода, l
z
– потери давления на местные сопротивления (при переменном сечении).

1. Потери на трение:

В круглом воз

mirhat.ru

принципы и примеры расчёта для помещений

Мечтаете, чтобы в доме был здоровый микроклимат и ни в одной комнате не пахло затхлостью и сыростью? Чтобы дом был по-настоящему комфортным, еще на стадии проектирования необходимо провести грамотный расчет вентиляции.

Если во время строительства дома упустить этот важный момент, в дальнейшем придется решать целый ряд проблем: от удаления плесени в ванной комнате до нового ремонта и установки системы воздуховодов. Согласитесь, не слишком приятно видеть на кухне на подоконнике или в углах детской комнаты рассадники черной плесени, или заново погружаться в ремонтные работы.

Хотите самостоятельно рассчитать вентиляционную систему, начиная от диаметров воздуховодов и заканчивая их протяженностью для всех помещений дома, но не знаете, как это сделать правильно? Мы поможем вам в этом — в статье собраны полезные материалы по расчету, включая формулы и реальный пример для помещений различного назначения и определенной площади.

Также подобраны таблицы из справочников, соответствующие нормативам, наглядные фото и видеосюжеты, в которых продемонстрирован пример выполнения самостоятельного подсчета вентсистемы согласно нормативам.

Содержание статьи:

Причины проблем с вентиляцией

При правильных расчетах и грамотном монтаже вентилирование дома осуществляется в подходящем режиме. Это означает, что воздух в жилых помещениях будет свежий, с нормальной влажностью и без неприятных запахов.

Если же наблюдается обратная картина, например, постоянная духота, плесень и грибок в ванной комнате или другие негативные явления, то нужно проверить состояние вентиляционной системы.

Галерея изображений

Фото из

Вентиляция частного дома в стиле лофт

Вентканал в перекрытии каркасного дома

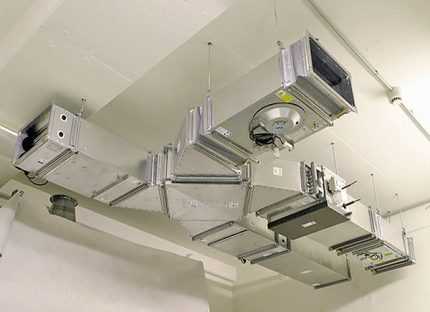

Компоненты приточной и вытяжной системы

Вентиляция в паре с кондиционированием

Вентиляционная решетка и вывод вытяжки

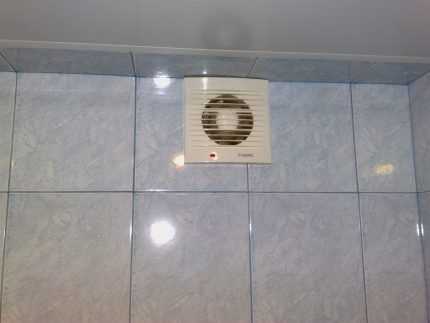

Вытяжной вентилятор в ванной комнате

Вентиляция подкровельного пространства

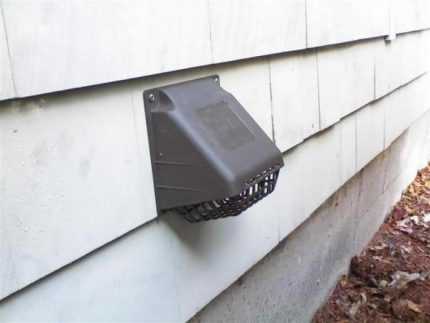

Приточная труба для подвала

Немало проблем доставляет отсутствие микрощелей, спровоцированное установкой герметичных пластиковых окон. В таком случае в дом поступает слишком мало свежего воздуха, нужно позаботиться о его притоке.

Засоры и разгерметизация воздуховодов могут стать причиной серьезных проблем с удалением отработанного воздуха, который насыщен неприятными запахами, а также избыточными водяными парами.

В результате в служебных помещениях может появиться плесень и грибок, что плохо отражается на здоровье людей и может спровоцировать ряд серьезных заболеваний.

Запотевшие окна, плесень и грибок в ванной комнате, духота — все это явные признаки того, что жилые помещения вентилируются неправильно

Но бывает и так, что элементы вентиляционной системы работают прекрасно, однако описанные выше проблемы остаются нерешенными. Возможно, расчеты вентиляционной системы для конкретного дома или квартиры были проведены неправильно.

Негативно может отразиться на вентилировании помещений их переделка, перепланировка, появление пристроек, установка уже упомянутых ранее пластиковых окон и т.п.

При таких существенных изменениях не помещает повторно произвести расчеты и модернизировать имеющуюся вентиляционную систему в соответствии с новыми данными.

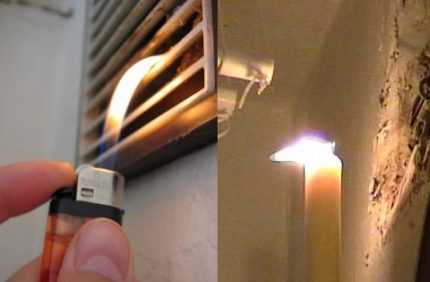

Один из простых способов обнаружить проблемы с вентилированием — проверка наличия тяги. К решетке вытяжного отверстия нужно поднести зажженную спичку или лист тонкой бумаги.

Не стоит использовать для такой проверки открытый огонь, если в помещении используется газовое нагревательное оборудование.

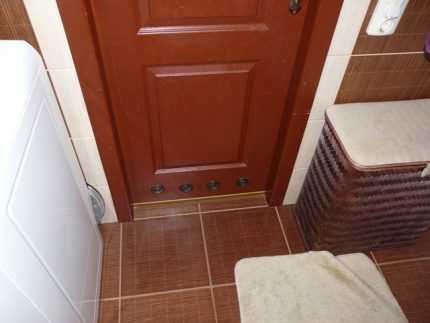

Слишком герметичные внутренние двери могут препятствовать нормальной циркуляции воздуха по дому, рещить проблему помогут специальные решетки или отверстия

Если пламя или бумага уверенно отклоняется в сторону вытяжки, тяга имеется, если же этого не происходит или отклонение слабое, нерегулярное, проблема с отведением отработанного воздуха становится очевидной.

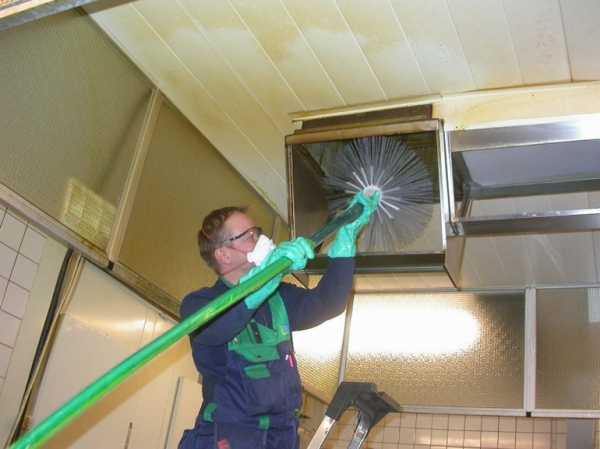

Причиной могут быть засоры или повреждение воздуховода в результате неумелого ремонта.

Не всегда есть возможность устранить поломку, решением проблемы часто становится монтаж дополнительных средств вытяжного вентилирования. Перед их установкой также не помешает провести необходимые расчеты.

Определить наличие или отсутствие нормальной тяги в вытяжной вентиляционной системе дома можно с помощью пламени или листа тонкой бумаги

Как рассчитать воздухообмен?

Все расчеты по системам вентилирования сводятся к тому, чтобы определить объемы воздуха в помещении. В качестве такого помещения может рассматриваться как отдельная комната, так и совокупность комнат в конкретном доме или квартире.

На основании этих данных, а также сведений из нормативных документов рассчитывают основные параметры вентиляционной системы, такие как сечение и количество воздуховодов, мощность вентиляторов и т.п.

Существуют специализированные расчетные методики, позволяющие просчитать не только обновление воздушных масс в помещении, но и удаление тепловой энергии, изменение влажности, выведение загрязнений и т.п.

Подобные расчеты выполняются обычно для зданий промышленного, социального или какого-либо специализированного назначения.

Если есть необходимость или желание выполнить настолько подробные расчеты, лучше всего обратиться к инженеру, изучившему подобные методики. Для самостоятельных расчетов по жилым помещениям используют следующие варианты:

  • по кратностям;
  • по санитарно-гигиеническим нормам;
  • по площади.

Все эти методики относительно просты, уяснив их суть, даже неспециалист может просчитать основные параметры своей вентиляционной системы.

Проще всего воспользоваться расчетами по площади. За основу принимается следующая норма: каждый час в дом должно поступать по три кубических метра свежего воздуха на каждый квадратный метр площади.

Количество людей, которые постоянно проживают в доме, при этом не учитывается.

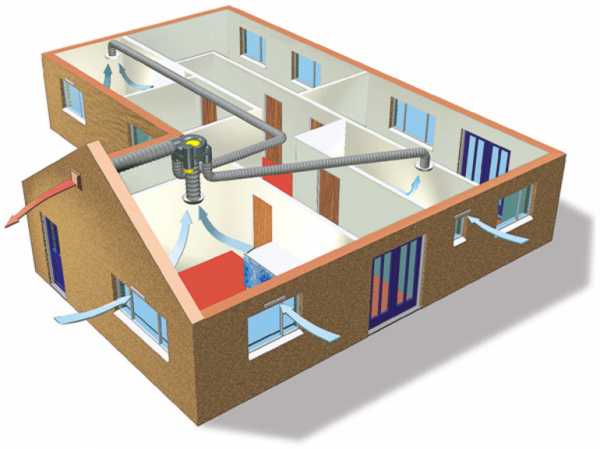

Вентиляционная система в жилых зданиях устраивается таким образом, чтобы воздух поступал через спальню и гостиную, а удалялся из кухни и санузла

Расчет по санитарно-гигиеническим нормативам тоже относительно несложен. В этом случае для вычислений используют не площадь, а данные о количестве постоянных и временных жильцов.

Для каждого постоянно проживающего необходимо обеспечить приток свежего воздуха в количестве 60 кубических метров в час.

Если в помещении регулярно присутствуют временные посетители, то на каждого такого человека нужно прибавить еще по 20 кубических метров в час.

Расчет по кратностям несколько сложнее. При его выполнении учитывается назначение каждой отдельной комнаты и нормативы по кратности воздухообмена для каждой из них.

Кратностью воздухообмена называют коэффициент, отражающий количество полной замены отработанного воздуха в помещении в течение одного часа. Соответствующие сведения содержатся в специальной нормативной таблице (СНиП 2.08.01-89* Жилые здания, прил. 4).

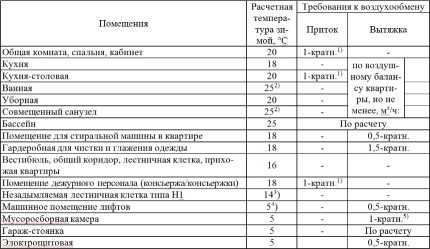

С помощью этой таблицы выполняют расчет вентиляции дома по кратностям. Соответствующие коэффициенты отражают кратность воздухообмена за единицу времени в зависимости от назначения помещения

Рассчитать количество воздуха, которое должно быть обновлено в течение часа, можно по формуле:

L=N*V,

Где:

  • N — кратность воздухообмена за час, взятая из таблицы;
  • V – объём помещения, куб.м.

Объем каждого помещения вычислить очень просто, для этого нужно умножить площадь комнаты на ее высоту. Затем для каждого помещения рассчитывают объем воздухообмена в час по приведенной выше формуле.

Показатель L для каждой комнаты суммируется, итоговое значение позволяет составить представление о том, сколько именно свежего воздуха должно поступать в помещение за единицу времени.

Разумеется, через вытяжную вентиляцию должно удаляться точно такое же количество отработанного воздуха. В одной и той же комнате не устанавливают и приточную, и вытяжную вентиляцию.

Обычно приток воздуха осуществляется через “чистые” помещения: спальню, детскую, гостиную, кабинет и т.п.

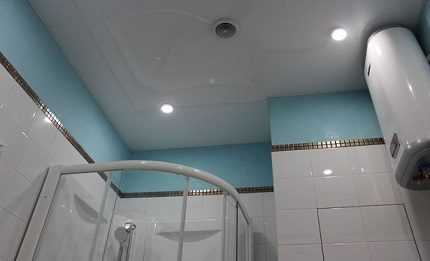

Вытяжную вентиляцию в ванной комнате или санузле устанавливают в верхней части стены, встроенный вентилятор работает в автоматическом режиме

Удаляют же воздух из комнат служебного назначения: санузла, ванной, кухни и т.п. Это разумно, поскольку неприятные запахи, характерные для этих помещений, не распространяются по жилищу, а сразу же выводятся наружу, что делает проживание в доме более комфортным.

Поэтому при расчетах берут норматив только для приточной или только для вытяжной вентиляции, как это отражено в нормативной таблице.

Если воздух не нужно подавать в конкретное помещение или удалять из него, в соответствующей графе стоит прочерк. Для некоторых помещений указано минимальное значение кратности воздухообмена.

Если расчетная величина оказалась ниже минимальной, следует использовать для расчетов табличную величину.

Если проблемы с вентиляцией обнаружились уже после того, как ремонт в доме был проведен, можно установить приточные и вытяжные клапаны в стене

Разумеется, в доме могут найтись помещения, назначение которых в таблице не отображено. В таких случаях используют нормативы, принятые для жилых помещений, т.е. 3 куб.м на каждый квадратный метр комнаты.

Нужно просто умножить площадь комнаты на 3, полученное значение принять за нормативную кратность воздухообмена.

Все значения кратности воздухообмена L следует округлить в сторону увеличения, чтобы они были кратными пяти. Теперь нужно посчитать сумму кратности воздухообмена L для помещений, через которые осуществляется приток воздуха.

Отдельно суммируют кратность воздухообмена L тех комнат, из которых производится отведение отработанного воздуха.

Холодный наружный воздух может отрицательно сказаться на качестве отопления в доме, для таких ситуаций используют вентиляционные устройства с рекуператором

Затем следует сравнить эти два показателя. Если L по притоку оказался выше, чем L по вытяжке, то нужно увеличить показатели для тех комнат, по которым при расчетах использовались минимальные значения.

Примеры расчетов объема воздухообмена

Чтобы провести расчет для вентиляционной системы по кратностям, для начала нужно составить список всех помещений в доме, записать их площадь и высоту потолков.

Например, в гипотетическом доме имеются следующие помещения:

  • Спальня — 27 кв.м.;
  • Гостиная — 38 кв.м.;
  • Кабинет — 18 кв.м.;
  • Детская — 12 кв.м.;
  • Кухня — 20 кв.м.;
  • Санузел — 3 кв.м.;
  • Ванная — 4 кв.м.;
  • Коридор — 8 кв.м.

Учитывая, что высота потолка во всех помещениях составляет три метра, вычисляем соответствующие объемы воздуха:

  • Спальня — 81 куб.м.;
  • Гостиная — 114 куб.м.;
  • Кабинет — 54 куб.м.;
  • Детская — 36 куб.м.;
  • Кухня — 60 куб.м.;
  • Санузел — 9 куб.м.;
  • Ванная — 12 куб.м.;
  • Коридор — 24 куб.м.

Теперь, используя приведенную выше таблицу, нужно произвести расчёты вентиляции помещения с учетом кратности воздухообмена, увеличив каждый показатель до значения, кратного пяти:

  • Спальня — 81 куб.м.*1 = 85 куб.м.;
  • Гостиная — 38 кв.м.*3 = 115 куб.м.;
  • Кабинет — 54 куб.м.*1 = 55 куб.м.;
  • Детская — 36 куб.м.*1 = 40 куб.м.;
  • Кухня — 60 куб.м. — не менее 90 куб.м.;
  • Санузел — 9 куб.м. не менее 50 куб.м;
  • Ванная — 12 куб.м. не менее 25 куб.м.

Сведения о нормативах для коридора в таблице отсутствуют, поэтому в расчете данные по этому небольшому помещению не учтены. Для гостиной выполнен расчет по площади с учетом норматива три куб. метра на каждый метр площади.

Правильно организованная система вентиляции обеспечит достаточный воздухообмен в гостиной. При проектировании обязательно следует учитывать требования и нормы СНиПов

Теперь нужно отдельно суммировать сведения по помещениям, в которых осуществляется приток воздуха, и отдельно — комнаты, где установлены вытяжные вентиляционные устройства.

Объем воздухообмена по притоку:

  • Спальня — 81 куб.м.*1 = 85 куб.м/ч.;
  • Гостиная — 38 кв.м.*3 = 115 куб.м/ч;
  • Кабинет — 54 куб.м.*1 = 55 куб.м/ч;
  • Детская — 36 куб.м.*1 = 40 куб.м/ч;

Всего: 295 куб.м\ч.

Объем воздухообмена по вытяжке:

  • Кухня — 60 куб.м. — не менее 90 куб.м/ч;
  • Санузел — 9 куб.м. — не менее 50 куб.м/ч;
  • Ванная — 12 куб.м. — не менее 25 куб.м/ч.

Всего: 165 куб.м/ч.

Теперь следует сравнить полученные суммы. Очевидно, что необходимый приток превышает вытяжку на 130 куб.м/ч (295 куб.м/ч-165 куб.м/ч).

Чтобы устранить эту разницу, нужно увеличить объемы воздухообмена по вытяжке, например, увеличив показатели по кухне. После правок результаты расчета будут выглядеть следующим образом:

Объем воздухообмена по притоку:

  • Спальня — 81 куб.м.*1 = 85 куб.м/ч.;
  • Гостиная — 38 кв.м.*3 = 115 куб.м/ч;
  • Кабинет — 54 куб.м.*1 = 55 куб.м/ч;
  • Детская — 36 куб.м.*1 = 40 куб.м/ч;

Всего: 295 куб.м\ч.

Объем воздухообмена по вытяжке:

  • Кухня — 60 куб.м. — 220 куб.м/ч;
  • Санузел — 9 куб.м. — не менее 50 куб.м/ч;
  • Ванная — 12 куб.м. — не менее 25 куб.м/ч.

Всего: 295 куб.м/ч.

Объемы по притоку и вытяжке равны, что соответствует требованиям при расчетах воздухообмена по кратностям.

Расчет вентиляционной системы для кухни также чрезвычайно важен. Особенно, если там используется газовое оборудование для приготовления пищи

Расчет воздухообмена в соответствии с санитарными нормами выполнить значительно проще. Допустим, что в доме, рассмотренном выше, постоянно проживают два человека и еще двое пребывают в помещении нерегулярно.

Расчет выполняется отдельно для каждого помещения в соответствии с нормой 60 куб.м\чел для постоянных жильцов и 20 куб.м\час для временных посетителей:

  • Спальня — 2 чел*60 = 120 куб.м\час;
  • Кабинет — 1 чел.*60 = 60 куб.м\час;
  • Гостиная 2 чел*60 + 2 чел*20 = 160 куб.м\час;
  • Детская 1 чел.*60 = 60 куб.м\час.

Всего по притоку — 400 куб.м\час.

Для количества постоянных и временных обитателей дома не существует каких-то строгих правил, эти цифры определяются исходя из реальной ситуации и здравого смысла.

Достаточный объем воздуха, своевременно поступающий в ванную комнату, и также своевременная эвакуация отработанного позволяет предотвратить образование затхлого воздуха и появление плесневелых грибов

Вытяжку рассчитывают по нормам, изложенным в таблице, приведенной выше, и увеличивают до суммарного показателя по притоку:

  • Кухня — 60 куб.м. — 300 куб.м/ч;
  • Санузел — 9 куб.м. — не менее 50 куб.м/ч;
  • Ванная — 12 куб.м. — не менее 50 куб.м/ч.

Всего по вытяжке: 400 куб.м/ч.

Увеличен воздухообмен для кухни и ванной комнаты. Недостаточный объем по вытяжке можно разделить между всеми помещениями, в которых установлена вытяжная вентиляция.

Или увеличить этот показатель только для одного помещения, как это было сделано при расчете по кратностям.

В соответствии с санитарными нормами воздухообмен рассчитывают подобным образом. Допустим, площадь дома составляет 130 кв.м.

Тогда воздухообмен по притоку должен составлять 130 кв.м*3 куб.м\час = 390 куб.м\час.

Остается распределить этот объем на помещения по вытяжке, например, таким образом:

  • Кухня — 60 куб.м. — 290 куб.м/ч;
  • Санузел — 9 куб.м. — не менее 50 куб.м/ч;
  • Ванная — 12 куб.м. — не менее 50 куб.м/ч.

Всего по вытяжке: 390 куб.м/ч.

Баланс воздухообмена — один из основных показателей при проектировании вентиляционных систем. Дальнейшие расчеты выполняются на основе этих сведений.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов.

Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Скорость перемещения воздушных масс по основной магистрали должна составлять около пяти метров в час, а на ответвлениях — до трех метров в час.

Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.м\ч, а сверху выбрать значение скорости — пять метров в час.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 км/ч

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого — диаметр в миллиметрах.

Сначала делают расчеты для магистрального воздуховода, а затем — для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

Выводы и полезное видео по теме

Полезные сведения по принципам работы системы вентилирования содержатся в этом видеоролике:

Вместе с отработанным воздухом жилище покидает и тепло. Здесь наглядно продемонстрированы расчеты тепловых потерь, связанных с работой системы вентиляции:

Правильный расчет вентиляции — основа ее благополучного функционирования и залог благоприятного микроклимата в доме или квартире. Знание основных параметров, на которых базируются такие вычисления, позволит не только правильно спроектировать систему вентилирования во время строительства, но и откорректировать ее состояние, если обстоятельства изменятся.

sovet-ingenera.com

Объем воздуха в воздуховоде. Рекомендуемая скорость воздуха в воздуховодах по снип

Этот материал любезно предоставлен моим другом – Spirit”ом.

Согласно санитарным нормам, система вентиляции должна обеспечивать замену воздуха в помещении за один час, это значит что за час в помещение должен поступить и удалиться из него объём воздуха, равный объёму помещения. Поэтому первым шагом мы считаем этот объём, перемножив площадь помещения на высоту потолков. Если у вас допустим помещение площадью 40 м2 с высотой потолков 2.5м, то его объём будет 40*2.5=100 м3. Значит производительность приточной и вытяжной систем должны быть по 100 м3/ч. Это минимальный расход, я рекомендую вдвое больше. Ищете вентилятор с такой производительностью, а лучше ещё больше, потому что производительность указывается при условии отсутствия противодавления, а когда вы поставите в приточную систему фильтр, противодавление появится и уменьшит производительность. Если у вас производительность 200 м3/ч, то в трубе 125мм примерная скорость потока будет 4.5 м/с, в трубе 100 мм — 6.5 м/с, а в трубе 160мм – чуть меньше 3 м/с. Считается, что комфортная скорость воздуха для человека – до 2 м/с. Если у вас есть анемометр, то зная эти цифры вы можете проверить производительность системы вентиляции.

Далее, допустим вы хотите поставить в приточный канал нагреватель. С помощью четвёртой таблицы вы можете определить его мощность. Допустим на улице -10°С, а вам хочется чтобы в помещении было +20°С, значит разница температур 30°С. Находим строчку 200 м3/ч, смотрим пересечение столбца 30°С, получаем мощность 2010 Вт. Понятно, что это при отсутствии других источников тепла, так что в реале потребуется существенно меньше.

Следующий момент – расчёт влажности. В тёплом воздухе помещается больше воды, чем в холодном. Поэтому при нагревании его влажность уменьшается, а при охлаждении увеличивается. Допустим у нас за бортом -10°С при 80% влажности, а в помещении воздух нагревается до +20°С. Содержание воды в одном кубометре 2.1*0.8=1.68 г/м3, а влажность нагретого воздуха получится 1.68/17.3=0.097 то есть примерно 10%. Сколько же надо испарить воды, чтобы получить влажность, допустим, 50% при расходе 200 м3/ч?

Ответ: 200*(17.3*0.5-1.68)=1394 г/ч=1.4 кг/ч

Сечения и расходы

Диаметр круга, см

Площадь, м 2

Относительно круга 10см

Габариты, см

Площадь, м 2

Относительно круга 10см

Расход воздуха, м 3 в час (без учёта турбулентностей)

Диаметр круглого сечения,см

Скорость
потока

14.128.342.456.670.784.8113141170226283
22.144.266.388.4110132177221265353442
31.863.695.4127159191254318382509636
36.272.3108.5144.7180.9217289362434579724
56.61131702262833394525656789041130
88.4177265353442530707883106014131770
12725538250963576310171272152620352550
22645267990511301357

sebiz.ru
