Современные дизельные двигатели — сложные и точные механические системы, нарушить работу которых способны мельчайшие посторонние частицы. На страже благополучия мотора стоят фильтры очистки дизельного топлива. Внешне похожие, они кардинально отличаются от бензиновых «братьев».

Устройство и принцип работы фильтров очистки дизельного топлива

Прежде чем дизельное топливо будет использовано по назначению, его очищают от загрязнений и воды. Это необходимо, так как в форсунки и цилиндры топливо поступает под большим давлением. Посторонняя пыль в этом случае превращается в абразив, быстро выводя из строя детали. Грязное топливо — основная причина преждевременных отказов дизельных моторов. В их системах питания обычно установлены два топливных элемента: грубой и тонкой очистки. Решения с одной или тремя ступенями фильтрации встречаются реже. Разделение функций между фильтрами тонкой и грубой очистки не догма. Например, удаление воды из топлива может быть возложено как на первый, так и на второй или на оба сразу. Все зависит от конструкторского решения.

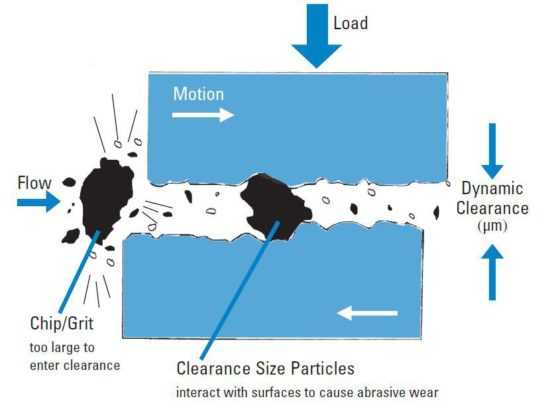

Грязное топливо — основная причина преждевременных отказов насоса, форсунок, поршней и цилиндров дизельных моторов

Фильтр грубой очистки топлива (ФГОТ) удерживает крупные посторонние частицы диаметром примерно 100–300 мкм. Более мелкие фракции останавливает фильтр тонкой очистки (ФТОТ). Размер улавливаемой пыли зависит от требований, предъявляемых к топливу мотором. Так, двигателям самой прогрессивной системы Common Rail, форсунки которых работают под давлением до 2,5 тыс. атмосфер, необходимо самое чистое топливо. Допустимый размер посторонних частиц для них не крупнее 3–5 мкм. Обычные дизельные моторы с плунжерными топливными насосами высокого давления (ТНВД) менее «капризны», так как рабочее давление топлива в них значительно ниже. Место ФГОТ в системе питания — до предварительного насоса, подающего топливо в нагнетатель (топливный насос высокого давления). ФТОТ размещают перед ТНВД.

Фильтр грубой очистки дизельного топлива устанавливают до предварительного насоса, тонкой — перед топливной аппаратурой

Устройство фильтров грубой очистки дизельного топлива

Распространённая конструкция ФГОТ представляет собой разборный стакан со сменным фильтрующим элементом.

Распространённая конструкция ФГОТ— разборный стакан со сменным фильтрующим элементом

В фильтре-отстойнике чистящий элемент выполнен в виде сетки. Внутри стакана могут размещаться дополнительные элементы, улучшающие функционирование: отражатель, успокоитель и пр.

В фильтре-отстойнике фильтрующий элемент выполнен в виде сетки

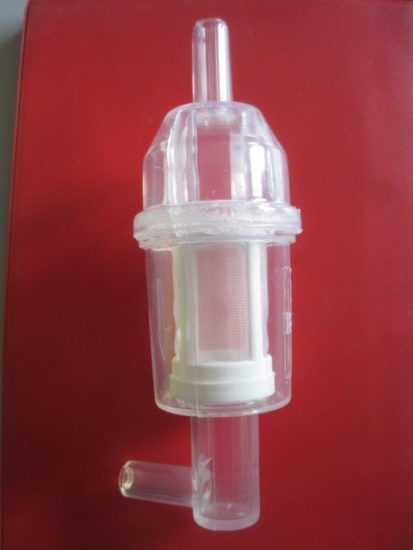

В некоторых автомобилях используются неразборные универсальные прямоточные ФГОТ в прозрачном пластиковом корпусе, внешне похожие на бензиновые. Например, в Mercedes-Benz W124 установлен фильтр WK 31/5.

Прямоточный фильтр грубой очистки дизельного топлива похож на бензиновый

Эксперименты по установке дизельного двигателя на серийный легковой автомобиль в Европе начались в тридцатые годы ХХ века. К примеру, в 1936 году существовала 45-сильная версия Mercedes 260D с детищем Рудольфа Дизеля под капотом.

Олег Полажинец

Колёса

Устройство фильтров тонкой очистки дизельного топлива

Принципиально они отличаются свойствами фильтрующих элементов и размером удерживаемой пыли. Фильтрующий элемент — главная деталь ФТОТ. Кроме него, фильтр может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия.

Кроме фильтрующего элемента ФТОТ может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия

Конструктивно элементы эти выполняются как неразборными, так и разборными. Во втором случае в качестве сменного элемента используется либо картридж, либо патрон. Картридж — бескорпусной сменный элемент из фильтровальной бумаги или другого мелкопористого материала — устанавливают в корпус из пластика, алюминия или стали. Патрон ФТОТ — тот же картридж, но размещённый внутри собственного корпуса. Некоторые топливные патроны можно использовать и для очистки масла. Топливный фильтр образуют два элемента: патрон и крышка.

Фотогалерея: конструкции фильтров

Видео: устройство фильтра

Выбор

Правильная стратегия выбора топливного фильтра — выполнение рекомендаций производителей автомобиля.

Они разработаны с учётом потребностей двигателя. Не стоит экспериментировать, устанавливая неподходящий фильтр лишь по той причине, что он дешёвый.

Некоторые автомобилисты пытаются компенсировать низкое качество очистки частой заменой топливного элемента. Это неправильный подход. Главная задача фильтра — не допустить попадания в топливную аппаратуру и цилиндры посторонних частиц крупнее определённого размера. Тонкость фильтрации — одна из характеристик, которая не изменяется во время эксплуатации. Ни старый, ни новый элемент, который не способен удержать мелкие частицы, не убережёт двигатель от поломки.

Тонкость фильтрации — одна из характеристик фильтра, которая не изменяется во время эксплуатации

Сходные по параметрам фильтры выпускают разные компании. Известные бренды Mann, Knecht (Mahle), Bosch, UFI, Delphi и другие занимают лидирующее положение на рынке, так как производят высококачественную продукцию, которую производители автомобилей устанавливают на новые машины. Для подбора подходящего фильтра используйте онлайн-каталоги. Выбирайте только те модели, в описании которых есть прямая рекомендация для вашего автомобиля.

Фотогалерея: фильтры очистки топлива известных брендов

Видео: обзор топливных фильтров

Регламент замены

Признаки необходимости замены фильтров очистки топлива следующие:

• трудности с остановкой двигателя,
• самопроизвольная остановка мотора,
• заниженная мощность,
• шумная работа двигателя,
• обильный чёрный дым из выхлопной трубы.

Ждать, пока проявятся перечисленные симптомы опасно. Дизельный двигатель не терпит невнимательного отношения. Промедление с заменой топливных фильтров уменьшает ресурс мотора и провоцирует преждевременный выход из строя. Чтобы избежать неприятностей, меняйте фильтры не реже, чем рекомендует руководство по эксплуатации автомобиля.

Бельгийский импортёр Волг уже в 1960 году начал устанавливать на «двадцать первые» несколько разновидностей атмосферных дизелей, разумеется, иностранного производства. Правда, машина при этом «переставала ехать», но в Западной Европе уже 50 лет назад экономия была куда важнее динамики.

Олег Полажинец

Колёса

Производители постоянно совершенствуют топливные фильтры дизельных двигателей. Расчётный ресурс современных сменных фильтрующих элементов достигает 90 тыс. км пробега. Практические рекомендации изготовителей автомобилей значительно скромнее, что объясняется, вероятно, двумя факторами. Во-первых, на срок эксплуатации очень сильно влияет низкое качество топлива. В фильтрах нет индикаторов засорённости, поэтому проверить состояние фильтрующих элементов без разборки невозможно, и лучше перестраховаться, чем нанести двигателю значительный урон. Во-вторых, фирменный сервис приносит значительную прибыль, от которой правообладатели брендов не спешат отказываться.

Единых рекомендаций по замене фильтров для всех дизельных автомобилей не существует. Обычно они составляют 25–40 тыс. км пробега. Очиститель грубый, если он есть, и в руководстве автомобиля нет особой рекомендации, меняют вместе с основным элементом тонкой очистки.

Приведённые цифры лишь обобщённые данные, не предназначенные для практического использования. Загляните в «букварь» своей машины. Не исключено, что её производитель считает целесообразным менять фильтры чаще. Например, для дизельных автомобилей Renault Duster в 2015 году установлен ресурс фильтра 20 тыс. км пробега, до этой даты он составлял всего 10 тыс. км.

Низкокачественное топливо значительно уменьшает срок службы фильтра. Чтобы нанести вред двигателю, иногда бывает достаточно одной заправки. Заметив что-то неладное после посещения АЗС, слейте подозрительное топливо и заполните бак заведомо качественным. Как можно быстрее замените топливный фильтр, даже если признаки нестабильной работы исчезли.

Подогрев фильтра очистки двигателя на дизельном топливе

Особенность зимней эксплуатации дизельного топлива — кристаллизация находящихся в нём парафинов. Из-за низкой температуры парафины выпадают в осадок, забивая топливный фильтр и топливопроводы. Зимнее топливо устойчиво в большей степени, чем летнее, но и оно может застыть.

Из-за низкой температуры парафины выпадают в осадок, забивая топливный фильтр и топливопроводы

Некоторые автомобилисты, стремясь сохранить текучесть, добавляют в солярку присадки, керосин и даже бензин. Недостаток этого метода в снижении смазывающих свойств топлива, что негативно влияет на ТНВД и форсунки.

Правильный метод борьбы с кристаллизацией парафинов — подогрев топливного элемента. В некоторых автомобилях он реализован конструктивно, например, в Renault Duster.

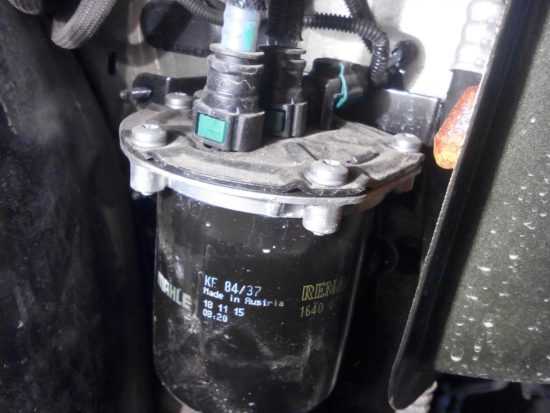

В некоторых автомобилях подогрев реализован конструктивно, например в Renault Duster

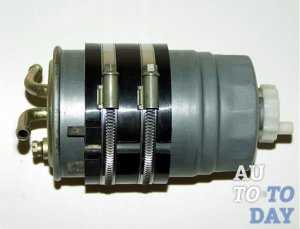

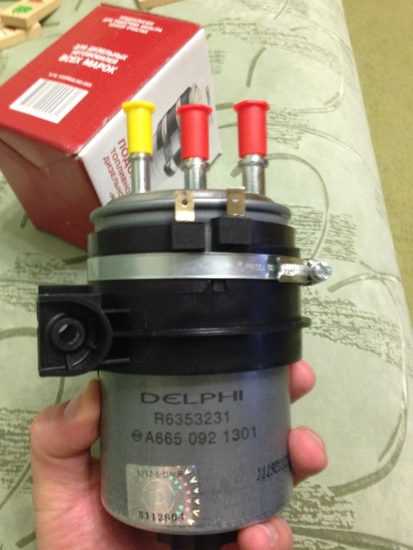

Оборудовать подогревом любой автомобиль можно, установив фильтр с обогревом взамен штатного или в дополнение ему.

Оборудовать подогревом любой автомобиль можно, установив фильтр с обогревом взамен штатного или в дополнение ему

Самостоятельно и с минимальными затратами проблему решают установкой на имеющийся фильтр электрического бандажного подогревателя.

С минимальными затратами проблему подогрева решают установкой на имеющийся фильтр электрического бандажного подогревателя

Видео: обогреватель топливного фильтра своими руками

Надёжный топливный фильтр — обязательное условие длительной эксплуатации дизельного двигателя. Сэкономить на фильтре невозможно. Ремонт мотора обойдётся дороже.

Оцените статью: Поделитесь с друзьями!

pol-z.ru

Топливные фильтры для дизеля: описание, характеристика, конструкция, назначение

Топливная аппаратура дизельного двигателя очень чувствительна к загрязнениям. Всю работу по очистке берут на себя топливные фильтры для дизельных двигателей. До попадания непосредственно в камеры сгорания дизтопливо проходит 3 этапа очистки: предварительную фильтрацию в топливном баке, этапы «грубой» и «тонкой» очистки.

Проблемы, которые решают дизельные топливные фильтры

Основной задачей таких фильтров является предотвращение проникновения абразивных примесей и смол, образующихся из-за химических реакций, в топливную магистраль и камеры сгорания. Из-за большого содержания влаги в дизтопливе, в отличие от бензина, дизельные топливные фильтры должны конденсировать воду и в большом объёме удалять её из аппаратуры подачи горючего.

Вместе с тем в дизельном топливе отмечается высокое содержание парафинов, которые кристаллизуются при отрицательных температурах. Попадание таких частиц в двигатель зачастую становится опасным для него. Лучшим способом борьбы с данной проблемой является использование фильтров с подогревом.

В случае если топливный фильтр для дизельного двигателя уже забит парафином, необходимо его заменить.

Этапы очистки дизтоплива и виды фильтров

Первым препятствием на пути взвесей в горючем служит фильтрующий элемент в топливном баке автомобиля. Как правило, он представляет собой каркас, запаянный в сетку, которая и является преградой для твёрдых частиц. Такой тип очистки не может предотвратить попадание в топливную аппаратуру мелких частиц, воды, парафинов и смол.

Но благодаря ему отсеивается большая часть крупных элементов — продуктов коррозии и мусора. Они присутствуют в любом топливном баке. Это препятствует засорению магистралей низкого давления, а также значительно увеличивает срок эксплуатации фильтра грубой очистки.

В большинстве случаев замена данного элемента не регламентируется производителем, но делать это рекомендуется. Срок его службы напрямую зависит от новизны автомобиля, его технического состояния и качества топлива. Сетчатый элемент в баке автомобиля является самым дешёвым звеном во всей цепи подачи топлива в двигатель, но не менее важным, поэтому не стоит пренебрегать его проверкой и при необходимости заменой.

За второй этап отвечают фильтры «грубой» очистки топлива (фильтры-отстойники). Их название обуславливается наличием стакана-отстойника. В нижней части он оборудован успокоителем, благодаря которому удаётся удалить воду.

А в его верхней части находится сетчатый или пластинчатый фильтрующий элемент, позволяющий избавиться от частиц размером до 0,05 мм, оставшихся после первого этапа. Далее топливо поступает в топливный насос низкого давления (ТННД).

У данного типа фильтров предусмотрена сливная пробка для очистки стакана от конденсата и отстоя. Большинство фильтров-отстойников имеет разборную конструкцию. Такое устройство топливного фильтра дизельного двигателя обеспечивает возможность промыть и, если необходимо, заменить фильтрующий элемент и тем самым восстановить эффективность очистки.

Особым видом фильтров на этом этапе являются подогреваемые сепараторы для дизтоплива. Их цена значительно выше, чем у обычных фильтров-отстойников, но качество очистки горючего более эффективно, а подогрев решает проблему парафинов. Они способны удалить до 95% воды и примесей из дизельного топлива.

Процесс очистки начинается с этапа прогрева топлива, предотвращающего кристаллизацию парафинов и воды. Далее под действием центробежных сил, возникающих при закручивании эмульсии, проходящей через специальные каналы, вода и примеси отделяются и оседают в стакане-отстойнике.

Для отделения более мелких частиц используется принцип изменения направления потока, который реализуется при помощи лопастей сепаратора. Заключительным этапом служит гофрированный картридж, удаляющий мельчайшие твёрдые частицы.

Часто встречаются фильтры «грубой» очистки, соединённые с подкачивающим насосом или фильтром «тонкой» очистки.

В большинстве случаев загрязнение фильтров «грубой» очистки не будет ощущаться при эксплуатации автотранспорта, т.к. производительность ТННД всегда выше, чем необходимо для стабильной работы двигателя. Поэтому, чтобы предотвратить дорогостоящий ремонт, необходимо своевременно удалять скопившуюся воду и мусор из отстойника и не игнорировать необходимость замены фильтрующего элемента.

Наличие отстоя и конденсата рекомендуется проверять ежедневно. В холодное время года такую проверку лучше делать после каждой поездки. Срок службы фильтрующего элемента не превышает 15-30 тыс. км.

Заключительным препятствием для топлива до его поступления в дизельный двигатель служит фильтр «тонкой» очистки. Он позволяет избавиться от оставшихся на предыдущих этапах твёрдых частиц, которые не видны глазу, а также от образовавшихся смол. Ещё одной его функцией является защита двигателя от воздуха, попавшего в топливо на ранних этапах очистки.

Через клапан-жиклер воздух с излишками горючего отводится обратно в бак. Разность температур отводящейся смеси и топлива в баке способствует образованию конденсата и увеличению содержания воды. Функцию «тонкой» очистки на этом этапе выполняет сменный элемент, состоящий из специальной пористой бумаги.

Зачастую замена только этого элемента регламентирована производителем. Из-за этого частой ошибкой становится игнорирование необходимости обслуживания остальных фильтрующих элементов.

Выбор топливного фильтра

Перед выбором любого топливного фильтра для дизельных двигателей следует учесть конструктивные особенности вашего автомобиля. Ни в коем случае нельзя использовать бензиновый топливный фильтр! Он не сможет предотвратить попадание воды и парафинов в двигатель.

Большинство современных дизельных легковых автомобилей зарубежного производства оборудованы только фильтром «тонкой» очистки. В таком случае нельзя ограничиваться только соблюдением регламента. Необходимо оборудовать автомобиль дополнительным звеном очистки топлива. Идеальным вариантом станет установка фильтра-сепаратора с подогревом.

Вот основные характеристики, на которые следует обратить внимание при его выборе: пропускная способность, мощность нагревательного элемента, качество фильтрации, допустимое давление и габариты изделия. Для нормальной эксплуатации транспортного средства все эти параметры должны соответствовать особенностям системы питания двигателя.

Так, пропускная способность для двигателей с топливными насосами высокого давления (ТНВД) находится в пределах от 20 до 50 л/ч (в редких случаях до 60 л/ч). А с системами Common Rail и насос-форсунками — от 40 до 80 л/ч.

То же относится и к качеству фильтрации для двигателей с ТНВД, достаточным значением, будет 10-30 мкм, а для Common Rail данный параметр не должен быть хуже 2-5 мкм. Для создания центробежного эффекта и качественной фильтрации для автомобилей с малым расходом топлива следует выбирать фильтры небольшого объёма, а при большом расходе — наоборот.

Определившись с типом фильтров, стоит обратить внимание на их качество. В настоящее время рынок переполнен всевозможными предложениями. При заявленных схожих характеристиках цена может отличаться в 10 раз. Но не стоит поддаваться соблазну этой дешевизны.

Самым лучшим вариантом будет использовать оригинальные компоненты, но если такой возможности нет, стоит обратить внимание на зарекомендовавшие себя бренды: Mann, Knecht, OE, Bosch и пр. Часто такие крупные компании являются поставщиками оригинальных комплектующих. Чем выше стоимость фильтра, тем лучше степень его фильтрации.

Замена топливного фильтра

Данная процедура требует определённых навыков и опыта. Технология замены элементов отличается у разных моделей автомобилей. Важно ознакомиться с ней до проведения каких-либо работ. Строгое соблюдение технологии замены гарантирует вам исправную работу двигателя в дальнейшем.

При должной сноровке такую процедуру можно выполнить и самостоятельно. Для этого необходимо извлечь фильтрующий элемент, удалить мусор и воду из корпуса и избавиться от воздуха в системе питания. Если вы не знаете, как выполнить данные действия, обратитесь в сервис.

avtodvigateli.com

Ford Sierra 2.3D “Эрих Мария Ремарк” › Бортжурнал › Фильтр-отстойник грубой очистки топлива, для дизеля

Как то на сайте СТО”КОВШ” увидел статью фильтрах грубой очистки, где узнал следующее…
Чтобы снизить загрязненность и обводненность дизельного топлива, его очищают путем длительного отстаивания в хранилищах, а также фильтруют на раздаточных колонках и непосредственно в автомобилях. Причем в автомобильных системах питания предусмотрена многоступенчатая очистка: предварительная — в топливном баке, грубая — в фильтрах грубой очистки и окончательная — в фильтрах тонкой очистки.

Очистка топлива в баке осуществляется уже в момент заправки— с помощью сетчатого фильтра заливной горловины, размер ячеек которого составляет около 0,5 мм.
На выходе с бака топливо должно попадать в фильтр-отстойник, а после — в подкачивающий насос и фильтр тонкой очистки.

схема правильной фильтрации дизельного топлива

Так, в этой схеме на линии всасывания устанавливаются фильтры с сетчатым фильтрующим элементом, имеющим малое гидравлическое сопротивление и способным задерживать только крупные частицы и воду. На линии низкого давления располагаются последовательно подогрев солярки (в зимнее время рекомендуем установить подогрев топлива перед фильтром грубой очистки!) и фильтра тонкой очистки с фильтрующими элементами соответственно из войлока или подобного ему материала и бумаги (соответственной степени фильтрации, зависящей от конструкции топливной аппаратуры).

фильтр грубой очистки

Но в большинстве, на автомобилях не стоят фильтра грубой очистки для отсечки крупных частичек грязи, которые выводят из строя подкачивающий насос.Ведь со временем абразив выводит из строя подкачивающий насос. На современных грузовых автомобилях подкачивающие насосы стоят шестерёнчатые и абразивный износ подкачивающего насоса приводит к тому что перестаёт создаваться давление подкачки в режиме запуска.

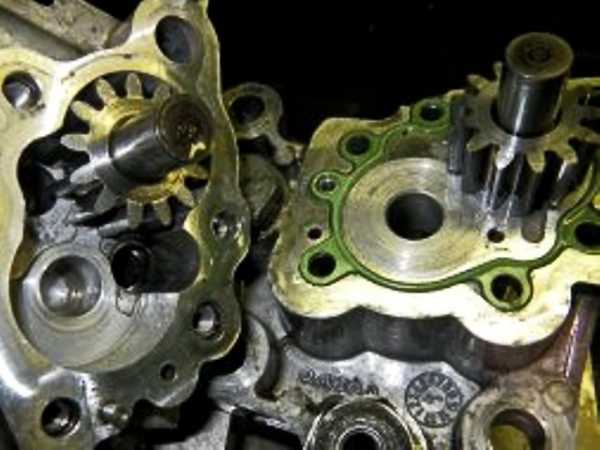

шестерёнчатый подкачивающий насос

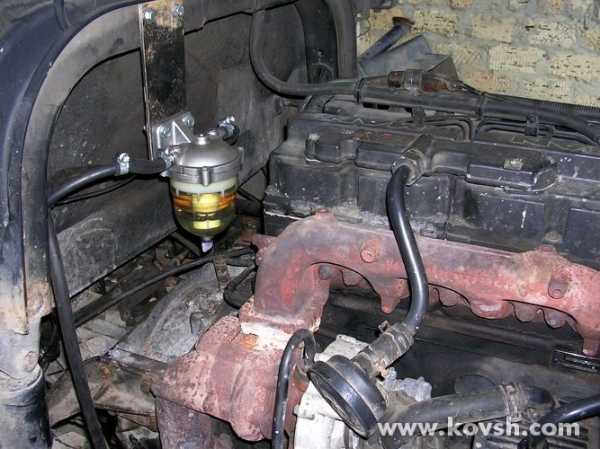

На СТО “КОВШ” предлагают устанавливать фильтр с прозрачным отстойником, позволяющим контролировать качество топлива и наличие воды.

Топливо попадает сразу на дно отстойника, железные примеси улавливаются магнитом, находящимся на дне. Поднимаясь вверх, топливо проходит через сетку, оставляя на ней частички грязи величиной >50/100/150 мк (в зависимости от картриджа). По мере загрязнения необходимо откручивать пробку внизу отстойника для слива грязного топлива. При полном загрязнении фильтр разбирается и чистится, сеточка продувается сжатым воздухом или меняется.

Мне на дизелёк 2,3 л. подходит вот такой фильтр-отстойник

фильтр-отстойник грубой очистки

Высота фильтра в сборе 180 мм. Устанавливается перед топливными фильтрами тонкой очистки, подкачивающими насосами, для грубой очистки и оценки качества топлива, через прозрачный стакан. Пропускная способность до 250л/час.
Преимущества: грязь попадает на дно отстойника, на котором находиться магнит, улавливающий металлические примеси, внизу краник для слива отстоя, посередине установлена сетка 150мк для удержания крупных частиц.
Но выложить за него 39 €, я не решился. Дороговато для авто “в возрасте”…
И вот недавно, в гараже у приятеля увидел очень ценную вещь :

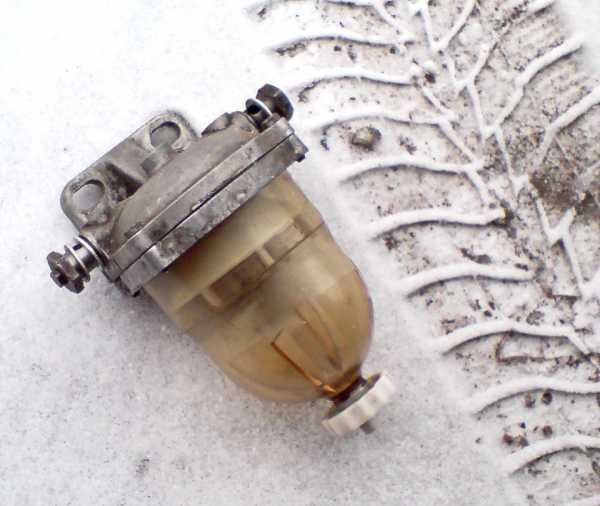

тот самый фильтр-отстойник грубой очистки

за который нужно выложить 39 €

очень ценная вещь для дизелиста

К приятелю данный фильтр-отстойник попал давно и пылился без надобности.
Для чего эта вещь он не знал. И если бы не статья в интернете, я тоже бы не знал для чего служит данная “прозрачная колба”. Увидя мой истинный интерес к этой “вещице”, приятель на День защи́тника Оте́чества сделал мне отличный подарок, в виде того самого фильтра-отстойника.
Но, как говорится: ДОЛГ ПЛАТЕЖОМ КРАСЕН, и мы с радостью отметили праздник ящиком Stella Artois.

Всем мира и добра!
www.kovsh.com/catalog/id/64

www.drive2.ru

Грамотный выбор топливного фильтра для дизельных двигателей: нюансы

Топливный фильтр дизельного двигателя выполняет одну из самых важных функций в устройства автомобиля. Соответственно, многих автомобилистов интересует вопрос — как правильно выбрать фильтрующий элемент и какой лучше устанавливать на свое авто. Этому вопросу мы сегодня и уделим внимание. О том, какой лучше приобрести топливный фильтр для дизельного двигателя, читайте ниже.

Конструкция фильтрующего элемента для дизельного двигателя

Содержание

[ Раскрыть]

[ Скрыть]

Функции топливного фильтра

Перед тем, как мы приступим к выбору фильтра, давайте все же узнаем, какие функции он выполняет. Итак, как вы понимаете, топливный фильтр для дизельного двигателя предназначен для очистки топлива.

В целом процесс очистки осуществляется в несколько этапов:

• процедура предварительной очистки, которая осуществляется в топливном баке;
• следующий этап — это грубая очистка топлива;
• завершающий этап — тонкая очистка.

Ни для кого не секрет, что дизельная система питания является самой требовательной в вопросе чистоты горючего. У дизельных двигателей прецизионные пары установлены не только в форсунка, но и в самом топливном насосе. Соответственно, чрезмерное наличие примесей в топливе может негативно отразиться не только на функционировании форсунок, но и насоса. А это значит, что фильтрация топлива должна осуществляться в несколько этапов.

Белый парафин — появляется на фильтре обычно при эксплуатации в холодную погоду

Принципиальным различием топливных фильтров для дизельных двигателей является то, что они эффективно предотвращают попадание влаги в камеру сгорания мотора. Кроме того, некоторые модели топливных фильтров (далее — ТФ) для дизельных двигателей оснащаются подогревательными элементами. Это делается для того, чтобы в мороз парафины, которые содержатся в горючем, не вывели из строя систему в результате кристаллизации.

Как известно, загрязнение горючего в большинстве своем происходит в ходе его производства на предприятии. Остальная часть вредных для топлива веществ попадает в него во время перевозки и, соответственно, заправки. Также следует отметить, что в горючем регулярно происходят различные химические процессы, которые способствуют появлению всевозможных смол. Более того, при температурных перепадах в бензобаке начинает появляться конденсат, а он, в свою очередь, мешается с топливом во время езды. Соответственно, первоначальной функцией ТФ для дизельного двигателя является очистка топлива от грязи, примесей и влаги.

Устройство топливного фильтра дизельного двигателя и срок эксплуатации

В целом дизельные двигателя очень чувствительно относятся к мусору и влаге, которые присутствуют в топливе. Тем более, что качественный дизель на отечественных заправках не так-то легко найти. Эта чувствительность вызвана содержанием в форсунках и топливном насосе прецизионных элементов, которые смазываются дизелем. В некоторых узлах зазор между деталями составляет не более 6 мкм, соответственно, наличие абразивных материалов может стать причиной увеличения этого зазора. В результате этого система может и вовсе выйти из строя.

Как показывает практика, практически половина неисправностей дизельных автомобилей вызывается именно поломками в топливной системе. Это значит, что от того, как ТФ осуществляют очистку топлива, напрямую зависит работоспособность двигателя в целом и его ресурс работы. Теперь перейдем к вопросу устройства топливного фильтра для дизельного двигателя. В целом устройство элемента довольно простое. ТФ состоит непосредственно из самого фильтрующего компонента, а также сепараторов, которые необходимые для отделения воды от дизеля, и в некоторых случаях — датчиком влаги с краном для ее слива.

 Загрузка …

Согласно фотографии ниже, рассмотрим устройство ТФ:

1. Дизель, требующий фильтрации.
2. Эмульсия после насоса.
3. Отделение элементов и образование капель конденсата.
4. Уже прочищенная солярка с капельками конденсата.
5. Гидрофобный элемент.
6. Отстойник для конденсата.

Конструкция обычного топливного фильтра для дизеля с отметками

В целом именно такое устройство характерно для дизельного ТФ. Для того, чтобы в баке транспортного средства не появлялась влага, некоторые производители советуют заправлять бак полностью хотя бы один раз в неделю. Что касается ресурса эксплуатации, то он напрямую зависит от качества заправляемой солярки, в среднем данный показатель составляет около 30-40 тысяч километров пробега. Неспособность топливного фильтра для дизельного двигателя выполнять свои функции заключается в потери мощности при езде в гору. Если вовремя не поменять ТФ, то проблема будет развиваться и дальше, вплоть до того момента, что мотор попросту не получится запустить.

Как выбрать подходящий?

Итак, если с функциями и устройством в принципе все понятно, то рассмотрим следующий вопрос. Какой лучше выбрать топливный фильтр для дизельного ДВС?

Для этого следует учесть несколько аспектов:

1. Покупайте только оригинальные ТФ для дизельных агрегатов. На сегодняшний день выбор фильтрующих элементов для дизельных транспортных средств просто огромен. Поэтому вам при покупке важно не попасться на контрафактную продукцию. Наиболее оптимальным вариантом будет приобретение оригинального ТФ, который предназначен непосредственно для вашего авто. В связи с этим при покупке важно обратить внимание и на серийный номер, желательно, чтобы он соответствовал тому, который указал производитель.
2. Перед приобретением вам необходимо определить необходимую тонкость фильтрации. Когда вы покупаете ТФ, обратите внимание на его описание, в нем должны быть отмечены несколько параметров, в частности номинальный и абсолютный уровень фильтрации. Этот показатель измеряется в микронах (мкм). номинальный показатель определяет размер частиц, которые задерживаются фильтрующим элементом на 95%. Показатель абсолютной фильтрации в целом определяет качество прочистки и класс устройства, он составляет 98%.
   Также следует отметить, что между собой фильтры различаются на элементы тонкой и грубой очистки. ТФ грубой очистки предназначены для предварительного процесса очистки и ликвидации самых больших частиц мусора из топлива. ТФ тонкой очистки необходимы для очистки топлива, которое уже прошло через фильтр грубой очистки. На сегодняшний день принцип двойной очистки является наиболее распространенным и эффективным, потому как она позволяет обеспечить надежную защиту системы. Кроме того, при двойной очистки ресурс работы обоих ТФ значительно увеличивается.
3. Помните о том, что всегда некачественные ТФ самые дешевые. Не секрет, что качественный фильтрующий компонент стоит значительно дороже, ведь именно он определяет цену на деталь в принципе. На сегодняшний день в ТФ могут использоваться синтетические, целлюлозные и комбинированные материалы. Полностью синтетические элементы являются наиболее дорогими в плане цены, при этом они имеют самый долгий срок службы.
   Целлюлозные ТФ считаются самыми недорогими. И недаром, ведь их конструкция для очистки оборудована специальной пористой бумагой с функцией пропитки. Что касается комбинированных элементов, то в них, как правило, чередуются синтетический и целлюлозный слои, что позволяет на приличном уровне отфильтровывать грязь из топлива.
4. Для солярки необходимо также дополнительно установить водно-топливный сепаратор. Предназначение сепаратора заключается в отделении конденсата от топлива, а также в предотвращении попадания его в горючее. Не секрет, что влага значительно снижает производительность агрегата в целом, а в случае ее замерзания во время морозов это может и вовсе привести к повреждению элементов всей системы. Зачастую сепараторы монтируются в купе с основным ТФ.
5. И последнее — ТФ должен быть установлен вместе с устройством подогрева. Когда температура окружающей среды понижается, горючее «запарафинивается», соответственно, его подача в мотор будет затруднена. С целью предотвращения этого желательно помимо основного ТФ установить также устройство подогрева. Таким образом даже в сильный мороз ТФ всегда будет прогрет.

Видео «Подогрев фильтра дизельного ДВС»

Работоспособность системы подогрева ТФ представлена на видео.

avtozam.com

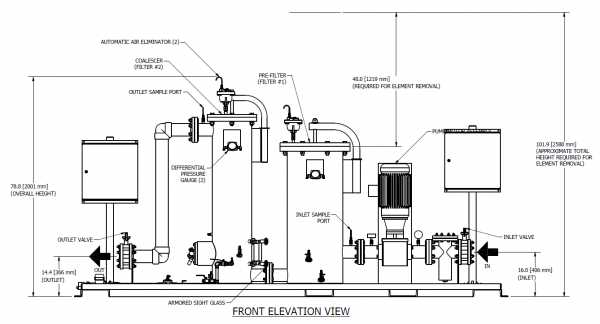

Очистка (фильтрация) дизельного топлива, фильтры и установки для очистки (грубой/тонкой) дизельного топлива

Технические характеристики:

• Максимальная производительность – 45 м3/ч
• Очищаемая среда – Дизельное топливо
• Температура среды > 100 С
• Температура окружающей среды – от +50С до +400 С
• Максимально допустимое рабочее давление: 150 psi (10,2 бар) при 250°F (121 0С)
• Приблизительный сухой вес: 3000 фунтов (1360 кг)
• Приблизительный объем жидкости: 100 галлонов (368 л)
• Приблизительный мокрый вес: 3700 фунтов (1678 кг)

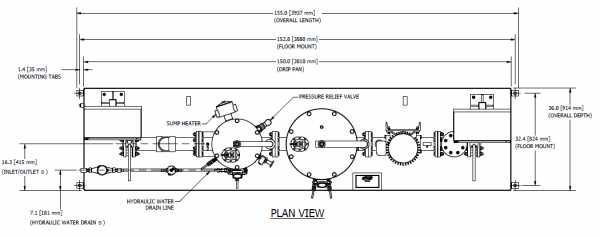

Обозначение клапанов/отверстий:

– Клапан впускного отверстия: 4”, 150#, дисковый поворотный, нормально открытый.

– Клапан выходного отверстия: 4”, 150#, дисковый поворотный, нормально открытый.

– Автоматическое отверстие водостока: 3/4” нормальная трубная резьба (NPT), клапаны расположены в линию, нормально закрытый.

– Соединение клапана сброса давления: 1 1/4” нормальная трубная резьба (NPT).

– Сливные клапаны резервуара: 3/4” нормальная трубная резьба (NPT), шаровые, нормально закрытый.

– Сливные клапаны фильтра: 3/4” нормальная трубная резьба (NPT), шаровые, нормально закрытый.

• Фильтрующий элемент грубой (предварит.) очистки: A910118V (кол-во 5 шт.)
• Коалесцирующий элемент: C220050 (кол-во 5 шт)
• Элемент сепарации: A910174 (кол-во 5 шт.)
• Уплотнение крышки фильтра грубой очистки: 300975 (витон)
• Уплотнение крышки коалесцирующего устройства: A628006 (витон)
• Насос/двигатель в сборе: 180 гал./мин. при 50 сек.Сейболта (SSU), 1760 Об./мин. 90 psig уставка клапана сброса давления, уплотнение витон 20л.с./460В перем.тока/3фазы/60Гц/ электродвигатель закрытого типа с вентиляторным охлаждением (TEFC)
• Резервуары из углеродистой стали. Спроектированы, изготовлены и маркированы в соответствии со стандартом ASME, раздел VIII, п. 1
• Внешнее и внутреннее покрытие: эпоксидное
• Минимальная высота потолка для ТО элементов: 91” (2311 мм)

Чистота топлива на выходе из установки:

По механическим частицам – менее чем ISO 16/14/12;

По воде – менее чем 130 ppm;

Примечание: На входе в установку загрязнения не должны превышать ISO 22/19/17 и содержание воды не должно превышать 5 000 ppm.

Объем комплектации установки очистки дизельного топлива:

Емкость для фильтрации твердых частиц

Емкость для удаления воды

Элементы очистки (1 комплект предустановлен)

Запорные клапаны на входе/выходе

Дифференциальные манометры

Смотровое стекло

Предохранительный клапан

Насосный агрегат

Электродвигатель с частотным преобразователем

Рама

Воздушный выпускной клапан

Входные/выходные пробоотборные каналы

Подъемные скобы

intech-gmbh.ru

Топливные фильтры для дизельных двигателей

Для того чтобы перейти непосредственно к рассмотрению сущности топливного фильтра у дизельного двигателя, его замены, нужно рассмотреть само понятие топливного фильтра, так как оно во многом будет помогать в осознании всего поданного материала.

Таким образом, фильтр топливный – это устройство, основным предназначением которого является отсеивание частиц ржавчины и пыл. Это делается для того, чтобы избежать попадание этих же частиц в топливную магистраль, или еще хуже, в камеру сгорания.

Дизельные двигатели являются самыми мощными, и одновременно самыми слабыми и не стойкими в эксплуатации. В дизельном двигателе вся топливная очистка, которая собственно и производится через топливный фильтр, должна быть достаточно высококачественной. Это объясняется тем, что дизельные двигатели имеют очень чувствительную топливную аппаратуру.

Из-за того, что дизельное топливо имеет в себе огромное количество влаги, фильтры топливные для данного вида мотора отличаются от бензиновых. Это, в свою очередь, объясняется тем, что данного типа фильтр должен конденсировать воду, а также в большом количестве выводить этот компонент из всей топливной смеси. В дизельных автомобилях, двигателях, топливный фильтр нашел свое расположение между самым мотором и топливным насосом.

Важно отметить, что из-за содержания высокого количества парафинов в дизельном топливе, очень часто оборудуются фильтры подогревом. Это нужно из-за того, что данное вещество при стойком морозе кристаллизуется. Это, в свою очередь, чревато тем, что можно очень быстро засорить и забить сам фильтрующий элемент.

Независимо от типа двигателя, его марки и модели даже производители рекомендуют заменять топливный фильтр, или же фильтрующий элемент, который присущ дизельным двигателям не реже, чем пробега в 30 тысяч километров.

В современных топливных двигателях, а это все потому, что автомобильные технологии развиваются довольно скорыми темпами, топливные фильтра служат для того, чтобы поэтапно расчищать и очищать солярку от разного рода вредных примесей и загрязнений.

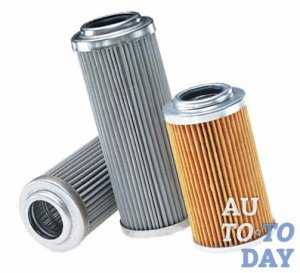

Именно поэтому было выведено два вида топливных фильтров. Таковыми являются: сборные топливные фильтры, в которых была предусмотрена функция замены фильтрующих элементов в контексте их загрязнений, и неразборные.

1. От чего предохраняют топливные фильтра для дизельных двигателей?

Топливные фильтры для дизельных двигателей по своей конструкции и сущности являются самобытными. С конструкцией то все должно быть ясно, но в чем заключается это самобытность фильтра?

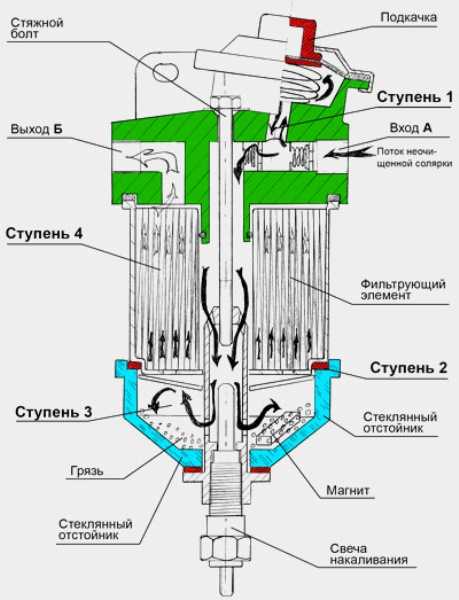

А она, самобытность фильтра, заключается не в чем ином, как в своих особенностях, которые начинают возникать уже при поэтапном разборе очистки горючего через такой топливный фильтр. Таким образом, в дизельном топливном фильтре очистка горючего осуществляется с помощью трех взаимосвязанных этапов:

1. Непосредственно в самом топливном баке происходит предварительная фильтрация;

2. Происходит этап «грубой» очистки горючего;

3. Происходит этап «тонкой» очистки горючего.

Главной отличительной составной фильтрующих элементов дизельных двигателей является не что иное как препятствие. Это препятствие эффективно перекрывает доступ для проникновения воды в камеру сгорания двигателя.

Для того чтобы в холодную пору года парафины, которые содержатся в дизельном топливе, в результате их неизбежной кристаллизации не смогли вывести всю систему из строя, на особых и единичных моделях топливных фильтров устанавливаются элементы подогрева. Обычно, таким элементом служит штора из токопроводящего листа бумаги.

Само непосредственное загрязнение топлива, как это не прискорбно утверждать и осознавать, происходит еще в «утробе», то есть, в процессе его производства еще на нефтеперерабатывающем заводе. Иная же часть различных инородных примесей добирается до топлива при различного рода транспортировке и, как ни странно, во время заправки автомобиля.

Это происходит посредством заливной горловины бака авто. Кроме этого, из-за того, что в самом топливе постоянно происходят разные химические реакции и процессы, образуются различные смолы, которые так же приводят к негативным последствиям.

Помимо этого, в результате перепадов температуры во время суток, в самом баке возникает конденсат. Во время непосредственного движения автомобиля этот конденсат успешно соединяется и смешивается с горючим. Таким образом топливный фильтр помогает побороть эту смесь и вывести всю излишнюю воду из топлива.

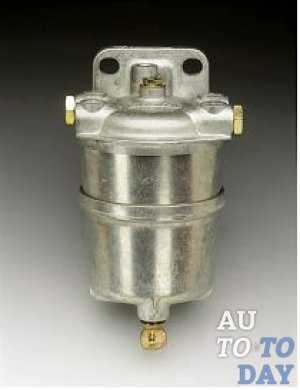

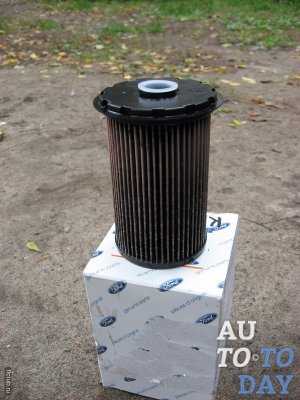

2. Устройство топливного фильтра дизельного двигателя и строк эксплуатации

Аппаратура у дизельных двигателей очень чувствительна к различным загрязнениям, которые находятся в топливе. Это все из-за того, что в насосе и форсунках находится много прецизионных деталей, а их смазка осуществляется непосредственно соляркой. В некоторых узлах сам зазор, который находится между деталями не превышает 6 мм, именно поэтому разные абразивные включения приводят к его непосредственному увеличению. Вследствие этого система выходит из строя.

Если заглянуть в статистику, то более 40 % поломок дизельных двигателей происходит из-за неисправности деталей, которые находятся в топливной системе. Именно поэтому надежность работы всего агрегата напрямую зависит насколько эффективно фильтры топлива для дизельных двигателей будут проводить очистку горючего. Само устройство топливных фильтров у дизельных автомобилей не являет собою особую сложность. Состоит оно из нескольких составных: фильтрующего элемента и сепараторов, которые предназначены для отделения влаги от солярки.

На некоторых моделях автомобилей устанавливаются на производстве датчики воды, а также краники для ее последующего слива. Для того, чтобы уровень конденсата снизить, а также предостеречь топливный бак от его появление, желательно не менее одного раза в неделю заправлять бак полностью.

Сроки службы у дизельных фильтров целиком зависят от качества топлива и рассчитаны на 30 тысяч километров пробега. Уровень засоренности фильтрующего элемента определяется по неравномерной тяге двигателя, сопутствующей движение на большой скорости. Также, по мере загрязнения такая неравномерная тяга будет возникать и на низких скоростях.

3. Замена топливного фильтра дизельного двигателя

Ниже описана подробная информация о замене топливного фильтра дизельного двигателя самостоятельно и в домашних условиях. Этот процесс немного ресурсоемкий, так как для него потребуются: ручной насос, емкость для слива топлива, патрон топливного фильтра, а также уплотнительное кольцо, которое требуется для крышки фильтра.

Важно знать, что замену топливного фильтра необходимо проводить при выключенном зажигании автомобиля. Итак, замена происходит в несколько этапов:

1. Необходимо открутить крышку топливного фильтра;

2. После этого нужно отвернуть патрон. В этот момент будет вытекать солярка, поэтому необходимо подставить подготовленную емкость;

3. Теперь нужно снять все крепежи;

4. После этого необходимо отсоединить шланги;

5. Вслед за отсоединением шланг нужно снять крепление корпуса.

Теперь, для того чтобы вода из патрона была удалена, нужно воспользоваться вакуумным насосом. Когда влага и грязь уйдут, нужно установить патрон и закрыть корпус крышкой. Для этого понадобится новое уплотнительное кольцо.

Чтобы сам фильтр был заполнен топливом, нужно включить зажигание, а в это время сам подкачивающий насос произведет закачку топлива, при этом удалив весь воздух из системы. Вот и все, топливный фильтр, как и весь автомобиль готов к полной эксплуатации.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Dima-Dnepr › Блог › Сепаратор дизельного топлива. Фильтр-водоотделитель. Дополнительный топливный фильтр.

Всем здрасте! Статья посвящается всем дизелистам, дизелеводам, соляролюбителям ))) и тем кому просто интересно обо всем. Речь пойдет о дополнительном фильтре сепараторе для дизеля!
Кратко о процессе и для чего нужен сепаратор дизельного топлива.
Water separator fuel filter (Топливный фильтр водоотделитель) – предназначен для отделения и удаления воды от дизельного топлива (солярки) а также для защиты двигателя от крупных и мелких механических частиц, и химических примесей. Откуда берется вода в топливной системе? Одна из причин — это некачественное топливо, которое попадает к нам в бак вместе с водой при заправке автомобиля на АЗС, так как не на всех АЗС есть фильтра для очистки дизтоплива. Также вода образуется в топливной системе в процессе работы дизельного двигателя из-за постоянной циркуляции топлива по топливной системе от бака к насосу расходуется не все топливо, часть топлива возвращается обратно в топливный бак. (в разных режимах роботы может доходить до 80%).
При прохождении по топливной магистрали, через топливный насос топливо нагревается от работы насоса и двигателя и поступает обратно в холодный топливный бак, в котором из-за перепада температур образуется конденсат, который сильно вредить топливной системе. Далее топливо уже с водой поступает обратно по магистрали где вода в свою очередь снижает смазывающие свойства топлива, плюс к этому дизельное топливо содержит серу, которая вступает в химическую реакцию с водой и образует серную кислоту, а при высоком давлении впрыска вода, находящаяся в топливе, вызывает кавитационные процессы, вместе с механическими примесями это приводит к интенсивному износу, активной эрозии металла в следствии полному выходу из строя топливных деталей. В целом можно еще на 2 страницы описывать все эти процессы, но как и писал выше это краткая статья о вреде воды в отношении к дизельной системе автомобиля, водной технике, спецтехники и других дизельных установок.

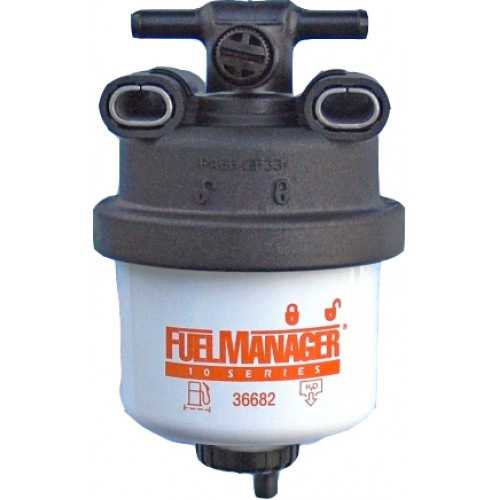

Хочу представить вам серию дополнительных топливных фильтров для дизельных моторов Stanadyne Fuel Manager. Также их еще называют — фильтры сепараторы дизельного топлива.
Существует четыре категории данных фильтров для легковых и коммерческих авто, для спецтехники и грузового транспорта, для небольшой техники и водной техники.
1. Серия FM1 — устанавливается на двигатель мощностью от 10 до 55 лошадиных сил (7.5 до 41 kW) Пропускная способность топлива: 25 US галлонов/час (95 литров/час). Прост в установке и небольшая стоимость и габариты, удобен для небольшой техники.

2. Серия FM10 — устанавливается на двигатель Мощностью от 10 до 200 лошадиных сил (7.5 до 150 kW) Макс. скорость потока топлива: 50 US галлонов/час (190 л/час). Данный вариант берет вверх своей не большой стоимость и малыми габаритами. Также является самым продаваемы фильтром в Украине

3. Серия FM100 — устанавливается на двигатель Мощностью от 50 до 350 лошадиных сил (37 до 261 kW) Макс. скорость потока топлива: 80 US галлонов/час (300 л/час). Этот экземпляр является самым популярным так как укомплектовать данный фильтр с различной длиной фильтрующего элемента и дополнительными опциями (подогрев, насос и т.д) вы можете сами.

4. Серия FM1000 — устанавливается на двигатель Мощностью от 250 до 600 лошадиных сил (187 до 447 kW) Макс. скорость потока топлива: 180 US галлонов/час (680 л/час). Удобен для установки на мощные автомобили, спецтехнику и грузовой транспорт.

А теперь возможности Stanadyne Fuel Manager.
Убирает воду и механические примеси на 99,6%
В холодную погоду подогревает топливо, что улучшает запуск двигателя в холодную погоду
Поддерживает необходимое рабочее давление в топливной системе
Увеличивается ресурс топливной системы
Увеличивает промежутки сервисного обслуживания
Позволяет избавиться от накопившегося воздуха в топливной системе
Сигнализирует о наличии воды в топливе.
На этом все. Удачи на дорогах.
По вопросам приобретения обращаться
Stanadyne Ukraine. Stanadyne Украина
Stanadyne.com.ua

Нравится 76 Поделиться: Подписаться на автора

www.drive2.ru
