Фільтр мережевий – Мережевий фільтр для пральної машини: вибір фільтру живлення
Що таке мережевий фільтр і від чого він захищає?
Більшість користувачів комп’ютерів та іншої складної техніки прекрасно знають про те, що не можна підключати пристрій безпосередньо в загальну мережу.
Найкраще це робити через спеціальний мережевий фільтр, який захистить комп’ютер від поломки. Але далеко не всі користувачі мають хоча б мінімальними знаннями в електротехніці, і сенс такого підключення їм незрозумілий. Давайте розберемося, що таке мережевий фільтр і від чого він захищає ваш комп’ютер.
Що таке мережевий фільтр?
Для чого потрібний мережний фільтр?
Що краще, мережевий фільтр або стабілізатор напруги?
Чим відрізняється мережевий фільтр від подовжувача?
Від чого захищає мережевий фільтр?
Що таке мережевий фільтр?
Для згладжування стрибків напруги в електромережі широко використовується спеціальний електронний пристрій – мережевий фільтр, який представляє собою многорозеточний подовжувач, забезпечений стабілізуючим варисторних блоком. Він відфільтровує імпульсні і високочастотні коливання, створюючи захист для підключених чутливих пристроїв, для чого використовується варістор в поєднанні з LC-фільтром.
Варистор призначений для згладжування імпульсних сплесків напруги, тому встановлюється паралельно навантаженні, а LC-фільтр придушує високочастотні перешкоди, які спотворюють правильну синусоїду змінної напруги.
Буквою L позначають котушку індуктивності, а З – загальноприйнятий символ для позначення конденсатора.
Для чого потрібний мережний фільтр?
Відомо, що електричний струм, що подається в мережу 220 V, не завжди володіє стандартними параметрами. Порушення особливо часто зустрічаються в електромережах старих будинків, не розрахованих на високі навантаження сучасної побутової техніки.
У них раз у раз виникають високочастотні наведення від потужного устаткування, а також миттєві імпульси напруги через те, що постійно відбуваються включення і виключення пристроїв досить високої потужності.
Для того, щоб ці коливання не послужили причиною поломки дорогого комп’ютера, пральної машини або іншого побутового пристрою з процесорним управлінням, потрібно підключати таку техніку до подовжувача.
Він забезпечить стабільність подається електроструму, прибере високочастотні шуми і подасть на вхід вашої техніки правильний синусоїдальний сигнал, передбачений стандартом.
Що краще, мережевий фільтр або стабілізатор напруги?
Вибираючи пристрій для забезпечення стабільної роботи своєї техніки, потрібно орієнтуватися на умови, в яких вона буде працювати, і на передбачувані небезпеки.
Мережевий фільтр захищає від високочастотних перешкод, тому його використовують переважно в умовах великого міста, де рівень напруги досить стабільний. Якщо ж техніка експлуатується в умовах постійних коливань рівня напруги, що характерно для передмістя і сільській місцевості, то краще придбати як фільтр, так і стабілізатор напруги.
Буває і так, що електромережу працює постійно і «радує» раптовими відключеннями – від цієї напасті вас врятує тільки ІБП, забезпечений досить потужним акумулятором.
Деякі сучасні моделі ДБЖ можуть виконувати функції всіх трьох пристроїв, тобто фільтрувати в / ч перешкоди, стабілізувати напругу і захищати від раптових відключень, але їх вартість досить висока.
Чим відрізняється мережевий фільтр від подовжувача?
Зовні мережевий фільтр дуже схожий на звичайний подовжувач з декількома розетками, розташованими в один або два ряди. Відрізнити його досить просто: в фільтрі передбачено додаткове місце для варістора і LC-фільтра, причому нерідко кожна розетка забезпечена окремим вимикачем.
У той же час при покупці потрібно уважно вивчити документацію на прилад, щоб не купити подовжувач замість фільтра.
Пам’ятайте, що подовжувач не захистить вашу техніку від мережевих високочастотних перешкод, так як в ньому просто немає потрібного обладнання. Захист зможе забезпечити тільки мережевий фільтр.
Від чого захищає мережевий фільтр?
За допомогою мережевого фільтра ви захищаєте свій комп’ютер, холодильник, пральну машину, мультимедійний центр або іншу дорогу техніку від:
– Імпульсних сплесків напруги – за допомогою варистора;
– Мережевих високочастотних шумів – за допомогою LC-фільтра;
– Короткого замикання – за допомогою вставленого запобіжником.
Пройшовши ці три бар’єри безпеки, електричний струм стає набагато більш безпечним і набагато краще підходить для забезпечення безперебійної роботи вашої домашньої або офісної техніки.
« Як скачати музику з комп’ютера на телефон? Що таке лайк і за що його можна отримати? »Мережевий фільтр для пральної машини: несправності і ремонт
Всім відомо, що складна побутова техніка має в собі безліч компонентів, які працюють всі разом, забезпечуючи стабільність роботи всієї системи.
Також необхідно знати, що при виході з ладу хоча б однієї деталі інші можуть просто не функціонувати.
Складна побутова техніка дуже вибаглива до перепадів і стрибків електроенергії.
Тому при використанні такої техніки рекомендується використовувати мережеві фільтри.
Сучасна техніка має подібні пристрої, так як виробник передбачив їх в конструкції виробу.
Всі деталі мережевого фільтра поміщені в спеціальний ударостійкий корпус і залиті спеціальної струмонепровідних сумішшю.
Так як пристрій працює в безпосередній близькості від води, воно збирається герметично і не підлягає ремонту.
У разі виходу мережевого фільтра з ладу він підлягає заміні.
Зараз можна знайти придбати мережеві фільтри на багато моделей пральних машин.
Так само у продажу є і додаткові мережеві фільтри, які включаються в мережу, а будь-яке обладнання підключається до неї.
Існують безліч виконань мережевих фільтрів, але, незважаючи на їх зовнішні відмінності – вони маю схожі характеристики.
Принцип роботи мережевого фільтра
У цьому відео, вам розкажуть, як працює мережевий фільтр для пральної машини-автомата.
Принцип роботи мережевого фільтра полягає в тому, що він пропускає через себе коливання в 50 гГц, а всі коливання, що відрізняються від заданого параметра — блокуються.
Але на цьому його робота не закінчується.
Практично всі сучасні машинки обладнані асинхронним двигуном, який в результаті своєї роботи випускає назад піки струму або ж провали струму.
Ці піки і провали дуже небезпечні, тому фільтр вловлює їх і відправляє на резистор.
Резистор в свою чергу, поступово зводить ці струми на заземлення.
Саме при грамотній роботі мережевого фільтра і резистора, висмикнуті з розетки прилади б’ються струмом.
Найголовнішими вимогами до таких фільтрів є швидкість його спрацьовування і максимальний сплеск який він може погасити.
Розглянемо, що ж саме робить мережевий фільтр в пральній машині.
Мережевий фільтр покликаний захистити не тільки пральну машину від стрибків напруги, але і сусідні електроприлади від пральної машини.
Розглянемо все по порядку.
Пральна машина має всередині себе безліч компонентів, які вимагають стабільно і рівного харчування, якщо під час роботи на них надходять більш високі імпульси, то вони перегорають і вимагають заміни.

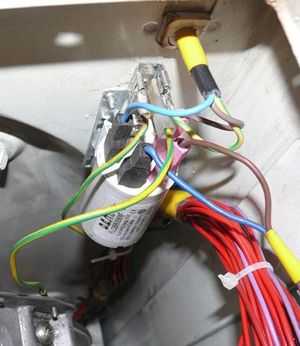

Мережевий фільтр для пральної машини Індезіт
Це особливо важливо для асинхронного електродвигуна, центрального процесора, електричного тена і сенсорної панелі управління, якщо така є.
Якщо виключити з електроніки пральної машини мережевий фільтр, то велика ймовірність проблем зі всієї електричної системою машини.
Навіть незначний стрибок напруги, що проник в центральний процесор може пошкодити «прошивку» пральної машини, а в результаті цього, належить досить дорогий ремонт.
Але захист повинна існувати не тільки від стрибків напруги, але і від падіння.
Не всім відомо, що асинхронний двигун є однофазним, а отже «заточений» під вузький проміжок напруги.
В більшості випадків цей проміжок коливається від 210 до 250 вольт.
При різкому підвищенні двигун згорить.
Але і при дуже низькому теж.
Так як нормальна працездатність неможлива при низькій напрузі.
В результаті зниження напруги двигун перестає обертати барабан, але струм продовжує на нього вступати, в результаті цього двигун нагрівається і перегорає.
Щоб цього не відбувалося, мережевий фільтр при падінні напруги відключає живлення на пристрій.
Падіння електроенергії може бути короткочасним, наприклад, якщо воно викликано включення в мережу потужного приладу, такого як електрична і теплова гармата.
У такій ситуації мережевий фільтр використовує електроенергію, накопичену в своїх конденсаторах, і не припиняє роботу вашої пральної машини.
Машинки, які мають сенсорне управління, мають один дуже слабкий вузол – сенсорна панель.
Несправний мережевий фільтр
Дана панель має в собі деталі, які дуже вибагливі до перепадів напруги.
А в більшості випадків ця деталь коштує до половини вартості самої машини.
Тому мережевий фільтр в таких автоматах встановлений заводом-виробником.
Ще однією дуже важливою функцією мережевого фільтра є захист навколишнього обладнання від роботи пральної машини.
Не всім відомо, що при роботі асинхронного двигуна, розташованого в пральній машині виробляються струми високої частоти, які, при проникненні в мережу, можуть нашкодити сусіднього обладнання.
З цієї причини сучасні виробники комплектують вироби цим пристроєм.
Бувають ситуації, коли з-за виходу з ладу мережевого фільтра, пральна машинка сама змінює програми прання, постійно змінює режим, наприклад з режиму віджимання в режим полоскання.
Існує думка, що можна користуватися пральною машиною і без мережевого фільтра, але це відбувається лише з автоматами старого типу.
Так і продовжують користуватися технікою без цього пристрою, ви ризикуєте пошкодити інші побутові прилади у вашому домі.
Сучасні виробники в цілях захисту дорогих комплектуючих, програмують машинку так, що б у разі несправності в мережевому фільтрі вона повністю блокувалася.
У такій ситуації подальше використання її можливо тільки після усунення несправності.
Причини виходу з ладу
Мережевий фільтр може виходити з ладу.
Трапляється це рідко, але все ж трапляється.
Найпоширенішою причиною виходу з ладу є саме ресурс.
У складі мережевого фільтра є конденсатори, з часом їх ємність починає знижуватися, що і призводить до поломки.
Траплялися численні випадки, коли отгорали контакти мережевого фільтра.
Рідко зустрічається пробій мережевого фільтра, він викликаний значним стрибком напруги в мережі, або поломка пускового конденсатора.
Трапляються поломки, коли стрибок напруги в мережі перевищив допустиму межу.
Таке трапляється при ударах блискавкою.
Трапляються ситуації, коли мережевий фільтр приходить в непридатність через дії людини.
Коли при включеній в режим прання машинки на цій же лінії починають використовувати зварювальний апарат.
Або під час роботи машинку висмикнули з мережі, в такій ситуації між контактом контактом розетки і вилки проскакує іскра, яка і виводить з ладу мережевий фільтр.
У тому випадку якщо машинка не запускається не потрібно відразу звинувачувати мережевий фільтр, досить часто харчування не доходить до нього.
Причиною цьому може служити несправна розетка або переламаний мережевий кабель.
dovidkam.com
Мережевий фільтр для пральної машини: вибір фільтру живлення
Зміст:
- Навіщо потрібен пральній машині мережевий фільтр
- Як зрозуміти, що в пральній машині мережевий фільтр вийшов з ладу

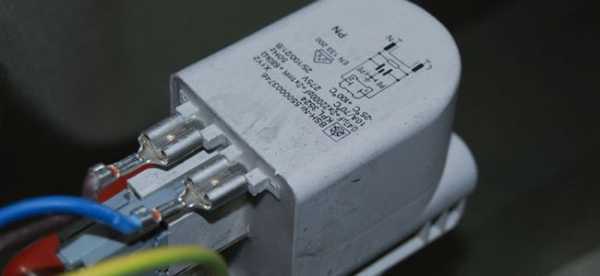

На мережевому фільтрі для пральної машини Hansa (Miflex X 17-3) схематично вказані вхідні в його склад елементи. Це так мило! Ось що приблизно можна
побачити на корпусі: ємність на 0,47 мкФ, дві на 4,7 нФ, пара індуктивностей по 1 мГн, опір на 680 кОм. Збирай мережевий фільтр для пральної машини своїми руками, — не хочу! Також люб’язно трохи нижче наведена електрична схема включення приладу. Вибір іде по характеристикам, зазначеним у принтинге трохи нижче. Це максимальний струм (скільки ампер витримає каскад) в 16 А і найвища робоча температура навколишнього середовища 40 º с. Зверніть увагу, що параметри дані для напруги 250 Ст. Це необхідно врахувати, якщо потрібно підрахувати потужність пральної машини, яку потрібно захистити. Коштує прилад 825 рублів, це чимало, так давайте подивимося, за що, власне, платити потрібно.Навіщо потрібен пральній машині мережевий фільтр
Багато хто, напевно, здивуються, але в пральній машині мережевий фільтр, це пристрій, який пропускає коливання 50 Гц, але затримує інші частоти. Для чого це потрібно? Перебої напруги і скачки відрізняються від синусоїди, там присутні сплески амплітуди і досить значні. Вони можуть порушити роботи апаратури, навіть зламати її. Більше того, всередині приладу також є нестабільність. Кожні спрацьовування реле і включення асинхронного двигуна супроводжуються генерацією піків або провалів струмів, які не мають вийти в мережу, щоб не нашкодити, наприклад, сусідському обладнання. Такі нестабільності утворюють високочастотні гармоніки, підключення пральної машини до мережі через фільтр нівелює їх руйнівний ефект.
825 рублів не межа, але і не нижня планка. Мережевий фільтр коштує дійсно дорого. Корпус багатьох пристроїв замикається на корпус пральної машини. От чому необхідно, щоб прилад був заземлений. Багато хто стверджує, що можна працювати і без мережевого фільтра для пральної машини. Почасти це так. Але перешкоди, створені асинхронним двигуном, можуть пошкодити будь-який побутовий прилад в будинку. Це телевізори, мультиварки, мікрохвильовки. Особливо в цьому випадку страждає техніка з сенсорним управлінням. Тобто фільтр в основному захищає саме електричну мережу від пральної машини. (Див. також: Мережевий фільтр)
Ви помічали, що багато прилади б’ються струмом після того, як вилка вже витягнуто з мережі. Це відбувається саме завдяки мережевого фільтру. До його складу входять конденсатори, які накопичують енергію, внаслідок чого і відбувається короткочасний розряд через руку. Искрогасящие ланцюжки, які включаються паралельно датчиків тиску і різним електричним клапанів, також є фільтрами. Це найпростіші RC-ланцюжка, номінали елементів яких прописані прямо на корпусі. Ми згадували вище про фільтр для пральної машини Hansa (Miflex X 17-3), він міг би виглядати приблизно як на малюнку нижче. Точніше кажучи, це і є схема, яка намальована на корпусі в досить незвичному вигляді.
Індуктивності є опорами тільки для високих частот. Тому вищі гармоніки спектра на них і загасяться. Так відбувається захист від різких фронтів, які неминуче створюють асинхронний двигун та деякі інші пристрої в пральній машині. Резонансна частота контуру налаштована на 50 Гц. Більш високі частоти замикаються через конденсатор. Резистор присутній для розряду. Коли ми беремося рукою за вилку і відчуваємо удар, це відбувається із-за великою постійною часу RC-ланцюжка. Якщо почекати трохи довше, то ніякого удару не буде. Весь струм спуститься через резистор.
У деяких випадках індуктивності можуть бути відсутні. Це більш примітивна конструкція, яка забезпечує гіршу якість. Чи можна зібрати мережевий фільтр для пральної машини своїми руками? При наявності навичок поводження з паяльником і травлення плат – безумовно так! Необхідно правильно підібрати елементну базу, щоб вона витримувала вплив живлячої напруги, а також намотати індуктивності, які переварять подводимый струм. Не варто плутати наявність мережевого фільтра пральної машини і використання запобіжника. Це абсолютно різні пристрої:
Зрозуміло, мережевий фільтр повинен бути розрахований на якийсь максимальний струм споживання. Його знаходять значення потужності пральної машини, але величину беруть із запасом в 2 – 3 рази. Краще всього орієнтуватися на заводські мережеві фільтри. Так, для нашого Hansa (Miflex X 17-3) гранично допустиме значення струму становить 16 А при змінній напрузі 250 Ст. Цих даних цілком достатньо, щоб почати конструювати мережевий фільтр для пральної машини своїми руками.
Недарма корпусу заводських виробів збираються з міцного пластику і заливаються термостійким і водостійким компаундом. Якщо в процесі роботи сюди потрапить рідина, це може загрожувати життю людей. У кращому випадку виб’є пробки. З цієї причини каскад розташовується в самому верху корпусу. Фільтр рідко, але ламається, може оплавитися провід, підходить до нього. У цьому випадку пристрій замінюється на аналогічний. А що ж робити Кулібіни? Компаунди сьогодні можна купити. Якщо вся елементна база знаходиться під рукою, то можна і зібрати мережевий фільтр для пральної машини своїми руками.
Як зрозуміти, що в пральній машині мережевий фільтр вийшов з ладу
Ми привели типову електричну схему пристрою. Можна продзвонити вхідні і вихідні клеми, не чіпаючи заземлення. Цього цілком достатньо, щоб зрозуміти, як діяти:
- По-перше, необхідно переконатися, що всі контакти попарно звонятся. 680 кОм – досить великий опір, однак ми схильні вважати, що звуковий сигнал буде видавати мультиметр. Справа в тому, що загальноприйняте опір ізоляції в побутовій техніці становить 2 МОм і вище, тому є шанс, що вимірювальна техніка теж якось враховує цей факт.
- Якщо все в порядку, то виміряйте вхідний опір. Для цього закусіть крокодильчики на штекері. Отриманий опір в нашому випадку може відрізнятися від 680 кОм, тому що паралельно резистору сидить вхідний опір пральної машини. Якщо клеми в районі мережевого фільтра не паяні, а роз’ємні, отстыкуйте їх і тоді вже проводьте вимірювання. За малим опором двох дроселів повинно вийти приблизно 680 кОм.
- Оскільки корпус залитий компаундом, то оцінити працездатність конденсаторів досить складно. Однак можна заміряти ємність між різними входами, і виходячи з цих даних, вже вести подальший огляд. При паралельному включенні конденсаторів їх номінали складаються. При послідовному – підсумовуються зворотні величини. Для нашого випадку це буде виглядати приблизно так для вхідної ємності з боку вилки:
Видно, що ланцюжок з низкоемкостных конденсаторів майже не змінила вхідний ємності мережевого фільтра, тому поломку одного з них буде помітити складно. А ось якщо полетів елемент на 0,47 мкФ, то це стане очевидним при проведенні вимірів. Як же оцінити працездатність малих конденсаторів? Для цього завмер поведемо з вихідної сторони мережевого фільтра для пральної машини. Знайти потрібні контакти дуже просто. Між двома з них (вихідними) ємність буде також приблизно дорівнює 0,47 мкФ. А ось при попарном з’єднанні інших контактів повинно вийти приблизно подвоєне значення кожного з малих конденсаторів. Тобто близько 9 нФ. Якщо це не так, то згорів один з них (крім того земля може сидіти прямо на корпусі пральної машини, і це складно не помітити)! (Див. Як вибрати запчастини для пральної машини)
Конденсатор при вигорянні може дати коротке замикання. Дзвонимо контакти попарно. Які звонятся, там і пробій. Якщо навпаки, – опір дорівнює нескінченності, то є конденсатор фактично перестав існувати – беремося знову за калькулятор. Одна пара контактів буде давати майже чисті 4,7 нФ. Це там, де конденсатор уцілів. Інша пара буде давати послідовне з’єднання з двох ємностей, 0,47 мкФ і 4,7 нФ. Це знаходиться за формулою:
З = С1С2/(С1+С2),
у нас вийшло приблизно 4,65 нФ. Нарешті, працездатність дроселів оцінюється дуже просто. Якщо хоча б один із вхідних контактів не звонится ні з одним вихідним, то у нас перегоріла відповідна котушка. У цьому випадку ремонт буде важким. Навіщо ми взагалі все це говорили? Якщо дроселі в порядку, то несправні резистор і конденсатори можна підвісити прямо зовні, припаявши їх до потрібних контактів. Зрозуміло, все це потрібно зверху залити компаундом для безпеки.
Як це зробити? Справа в тому, що на схемах послідовність елементів призводять лише умовно, щоб читачеві було зрозуміло. Якщо у нас вийшов з ладу конденсатор, але не дав короткого замикання, то є шанс реанімувати каскад, підвісивши необхідний елемент зовні на потрібні контакти. А на які, видно зі схеми. Це дозволить захистити пральну машину перший час, поки не знайдеться що-небудь більш легкотравне. Використання мережевого фільтра такий доморослої конструкції все ж є якоюсь мірою по охороні обладнання.
На цьому ми прощаємося. Конструювання мережевого фільтра ручного складання для пральної машини з усіма нюансами залишимо на наступний раз.
poradum.com
WikiZero – Мережевий фільтр
Wikipedia open wikipedia design.Мереже́вий фільтр – електронний фільтр в колі живлення від електромережі. Зазвичай розміщується в корпусі електричного подовжувача у вигляді варисторного фільтра для придушення викидів мережевої напруги і LC-фільтра (індуктивно-ємнісний) для придушення високочастотних завад. Іноді мережевим фільтром називають електричний подовжувач, що містить такий компонент.
Замість варистора (чи додатково) в схемі захисту від перенапруги можуть бути TVS-діоди, тиристори і розрядники (англ. Gas discharge tube, GDT).
Схема тиристорного захисту від перенапругВаристор – напівпровідниковий резистор. Варистор – елемент нелінійний, його опір залежить від прикладеної до його виводів напруги: чим вище напруга, тим нижче опір. Варистор включається паралельно обладнанню, тобто до нього докладена та ж напруга, що й до пристрою, який захищається. При нормальній напрузі в мережі живлення і відсутності імпульсних завад струм, що проходить через варистор, дуже малий, ним можна знехтувати, і в такій ситуації варистор можна вважати ізолятором. Якщо в мережі живлення виникає імпульс високої напруги (напруга імпульсу може бути вище 6000 В протягом короткого проміжку часу (тривалість імпульсу 10 -6 – 10-9 с), то опір варистора різко падає, і він перетворює електричну енергію імпульсу в теплову, чим захищає включені через мережевий фільтр прилади, в цей момент через варистор може протікати струм силою в кілька тисяч ампер.
Типова низькопотужна плата з захистом від грозових розрядів. Зауважте MOV-варистори (блакитні диски) і газорозрядники (маленькі сріблясті шпулі)Газорозрядна трубка (англ. gas discharge tube – GDT) – це герметичні циліндричні контейнери зі спеціальною газовою сумішшю між двома електродами, яка іонізується під дією перенапруги. Газорозрядник може проводити більший за інші компоненти струм при тих же розмірах. Як MOV-варистори, газорозрядники мають прогнозовану довговічність, витримуючи або невелику кількість великих перенапруг, або значно більшу кількість – невеликих. Для газорозрядника нетипова велика швидкість (500 В і більше за 100 нс). В деяких випадках разом з ним треба використовувати і інші (наприклад TVS-діоди), які будуть виконувати шунтування поки почнеться іонізація.
www.wikizero.com
Як вибрати мережевий фільтр
У наш час легко сплутати один пристрій з іншим. Більшість людей не бачать різниці між двома типами популярних девайсов: мережевими фільтрами і звичайними разветвителями-подовжувачами. Причому в оману покупців вводять самі магазини, так як під виглядом мережевих фільтрів продають їм звичайні подовжувачі з плавкими запобіжниками. Як розгадати цю хитрість? Як вибрати мережевий фільтр?
По суті, мережевий фільтр – це пристрій, що захищає підключену до нього електроніку від різного роду перешкод, які можуть бути в мережі змінного струму. Таким чином, мережевий фільтр може вберегти комп’ютер чи іншу побутову техніку від високочастотних і імпульсних перешкод, а також від коротких коливань напруги.
зміст статті
Ціна – головний критерій вибору
Відрізняємо справжнє від підробки
Для чого вам потрібен мережевий фільтр?
додаткові опції
Правила безпеки
Скупий платить двічі
Ціна – головний критерій вибору
Вдаватися в подробиці пристрою мережевого фільтра не варто. Головне – зрозуміти одне: даний девайс ніколи не буде коштувати дешево. Якщо в магазині вам запропонують мережевик за 150 рублів, то сміливо відмовтеся: швидше за все, це звичайний подовжувач на 5-6 розеток з вимикачем. Таким чином, головним критерієм у виборі мережного фільтра повинна стати ціна. Безсумнівно, переплачувати більшу суму за подібний пристрій не потрібно, але й дешево фільтр коштувати не буде.
Клас захисту в пристрої також впливає на ціну. Існує три класи захисту:
Essential – базовий захист для «простий» електроніки;
Home / Office – універсальна захист для дому та офісу;
Performance – висококласна захист для дорогої техніки.
до змісту ?
Відрізняємо справжнє від підробки
Отже, визначившись з ціною, потрібно вибрати саме фільтр, а не китайський подовжувач. По суті, китайські псевдофільтри – це банальні подовжувачі без засобів захисту підключеної електроніки. Вони часто оснащуються звичайними вимикачами і тільки зовні схожі з мережевими фільтрами.
Як вибрати мережевий фільтр
Запам’ятайте, що фільтр не може бути маленьким за розмірами. Також в документації повинні бути зазначені засоби захисту та характеристики фільтра. Намагайтеся купувати пристрої від надійних брендів, оскільки саме в даному випадку ви на сто відсотків будете впевнені, що придбали саме мережевик.
до змісту ?
Для чого вам потрібен мережевий фільтр?
Залежно від того, які пристрої будуть підключатися до фільтру, можна зупинити свій вибір на різних моделях. Офісні фільтри дорожчі, так як ступінь захисту їх висока. Для домашнього користування зійдуть досить прості фільтри з кількома розетками і довжиною кабелю 1,8 метра, а ось для офісу, швидше за все, знадобиться більш довгий шнур і велика кількість розеток. Максимальна довжина кабелю фільтра може досягати 5 метрів.
«Домашні» мережеві фільтри відрізняються компактними розмірами і невисокою ціною, а також простими технічними характеристиками. У домашній електромережі перепади напруги трапляються рідко, внаслідок чого посилений захист від перепадів не потрібно. Основний упор при випуску «домашніх» моделей виробники роблять на дизайн пристрою, намагаючись пропонувати споживачам різноманітні за формою та стилем пристрою.
Офісні варіанти фільтрів володіють великою кількістю розеток, різними додатковими функціями і посиленим захистом від короткочасних перешкод в мережі. Вони набагато дорожче своїх «домашніх» аналогів. Але економія на даних пристроях може обернутися виходом з ладу досить дорогої техніки.
Кількість розеток у фільтрах залежить від моделі. В основному на ринку представлені пристрої з 5-6 розетками. Мережевий фільтр повинен бути захищений запобіжником і мати вимикач. А в дорогих моделях на кожній розетці є вимикач і запобіжник. Бажано запам’ятати, що кількість розеток і наявність вимикача безпосередньо впливає на кінцеву вартість пристрою. Якщо немає необхідності в цьому, то краще придбати девайс з одним загальним запобіжником і вимикачем. Причому якщо мережевик набувається під РК-телевізор, то дешевше купити прилад з однією розеткою.
Одним з найважливіших критеріїв у виборі пристрою є величина максимального поглощаемого імпульсного викиду. Чим вище даний параметр, вимірюваний в джоулях, тим краще ваш прилад буде гасити скачки напруги.
до змісту ?
додаткові опції
Частина моделей мережевих фільтрів оснащуються додатковими функціями, від яких залежить і ціна. Приміром, в офісних приладах передбачений захист комунікаційних ліній, а також можливість підключення до ДБЖ. У дорогих моделях є мікроконтролери з можливістю установки таймера або автоматичного відновлення подачі струму. Деякі моделі мають спеціальні світлові індикатори, які сповіщають власника про працездатність системи.
до змісту ?
Правила безпеки
Пам’ятайте, що до мережевих фільтрів не можна підключати техніку з великим пусковим струмом: пилосос, дриль, болгарку, нагрівач. У фільтра може відразу ж згоріти запобіжник. Також не варто приєднувати мережевики один до одного.
Якщо в додаткових функціях мережевого фільтра не передбачено підключення джерела безперебійного живлення, то робити цього не варто, оскільки може статися вихід з ладу схем захисту.
до змісту ?
Скупий платить двічі
Безсумнівно, вибираючи мережевий фільтр, не варто економити на ньому, так як дешевий пристрій не завжди здатне захистити дорогу техніку від різких стрибків напруги. Прислів’я «скупий платить двічі» якраз підходить для даного випадку.
Головне, навчитеся відрізняти мережевики від звичайних подовжувачів і визначитеся з тим, яку техніку ви будете підключати до пристрою. Якщо телевізор, то цілком зійде модель з однією розеткою, а якщо домашній комп’ютер, то краще придбати більш дорогу модель з великою кількістю розеток.
« Як вибрати веб-камеру Як вибрати навушники для комп’ютера »moyaosvita.com.ua
Мережевий фільтр
мережевий фільтр для, мережевий фільтр маслянийМереже́вий фільтр – електронний фільтр в колі живлення від електромережі. Зазвичай розміщується в корпусі електричного подовжувача у вигляді варисторного фільтра для придушення викидів мережевої напруги і LC-фільтра (індуктивно-ємнісний) для придушення високочастотних завад. Іноді мережевим фільтром називають електричний подовжувач, що містить такий компонент.
Замість варистора (чи додатково) в схемі захисту від перенапруги можуть бути TVS-діоди, тиристори і розрядники (англ. Gas discharge tube, GDT).
Схема тиристорного захисту від перенапругЗміст
- 1 Варистор
- 2 Газорозрядник
- 3 Примітки
- 4 Див. також
Варистор
Варистор – напівпровідниковий резистор. Варистор – елемент нелінійний, його опір залежить від прикладеної до його виводів напруги: чим вище напруга, тим нижче опір. Варистор включається паралельно обладнанню, тобто до нього докладена та ж напруга, що й до пристрою, який захищається. При нормальній напрузі в мережі живлення і відсутності імпульсних завад струм, що проходить через варистор, дуже малий, ним можна знехтувати, і в такій ситуації варистор можна вважати ізолятором. Якщо в мережі живлення виникає імпульс високої напруги (напруга імпульсу може бути вище 6000 В протягом короткого проміжку часу (тривалість імпульсу 10-6 – 10-9 с), то опір варистора різко падає, і він перетворює електричну енергію імпульсу в теплову, чим захищає включені через мережевий фільтр прилади, в цей момент через варистор може протікати струм силою в кілька тисяч ампер.
Газорозрядник
Типова низькопотужна плата з захистом від грозових розрядів. Зауважте MOV-варистори (блакитні диски) і газорозрядники (маленькі сріблясті шпулі)Газорозрядна трубка (англ. gas discharge tube – GDT) – це герметичні циліндричні контейнери зі спеціальною газовою сумішшю міх двома електродами, яка іонізується під дією перенапруги. Газорозрядник може проводити більший за інші компоненти струм при тих же розмірах. Як MOV-варистори, газорозрядники мають прогнозовану довговічність, витримуючи або невелику кількість великих перенапруг, або значно більшу кількість – невеликих. Для газорозрядника нетипова велика швидкість (500 В і більше за 100 нс). В деяких випадках разом з ним треба використовувати і інші (наприклад TVS-діоди), які будуть виконувати шунтування поки почнеться іонізація.
Примітки
- ↑ Мережевий фільтр
- ↑ en:Surge protector
Див. також
- Електромагнітна сумісність
- Гальванічна розв’язка
| Цю сторінку необхідно дописати чи вдосконалити. Ви можете допомогти проекту, зробивши це. Це повідомлення варто замінити точнішим. |
мережевий фільтр для, мережевий фільтр живлення, мережевий фільтр масляний, мережевий фільтри
Мережевий фільтр Інформацію Про
Мережевий фільтр Коментарі
Мережевий фільтр
Мережевий фільтр
Мережевий фільтр Ви переглядаєте суб єкт.
Мережевий фільтр що, Мережевий фільтр хто, Мережевий фільтр опис
There are excerpts from wikipedia on this article and video
www.turkaramamotoru.com
Що таке мережевий фільтр і для чого він потрібен.
Перепади напруги в мережі, високочастотні перешкоди здатні вивести з ладу комп’ютери та іншу техніку. Навантаження на електромережу постійно зростає через збільшення використовуваних людьми пристроїв, тому питання стабільності напруги дуже актуальне.
Що таке мережевий фільтр і як він працює
Високе навантаження на електромережу, зношеність мережевого обладнання, збої в роботі електричних підстанцій, грозові розряди, удари блискавки поблизу мереж електропередач – все це призводить до перепадів напруги . Для запобігання неприємних наслідків таких стрибків в побуті і в промисловості застосовуються мережеві фільтри. Мережевий фільтр працює, пропускаючи змінний струм і фільтруючи при цьому виникають високочастотні і імпульсні перешкоди, тим самим він захищає підключені через нього до мережі прилади. Більшість стандартних мережевих фільтрів складаються з двох елементів: це варістор і LC-фільтр. Варистор є напівпровідниковий резистор, що перетворює енергію імпульсних перешкод в теплову. На нього надходить така ж напруга, як на защищаемое ним пристрій, оскільки працюють вони паралельно. Чим вище подається на висновки варістора напруга, тим нижче в ньому опір. В нормальних умовах, при відсутності імпульсних перешкод і звичайному напрузі в мережі живлення, через варістор проходить струм малої сили. Коли ж в мережі з’являється імпульс високої напруги, опір варистора різко знижується, і в цей час через нього протікає струм великої сили. Такий елемент, як LC-фільтр, призначений для придушення високочастотних перешкод (100-100 тисяч ГЦ), які, провокуючи спотворення синусоїди змінної напруги в мережі, викликають перебої в роботі електроустаткування. Джерелами високочастотних перешкод можуть виступати різні потужні електричні пристрої. Такий пристрій сусід може підключити до мережі, а позначиться це на вашій техніці. У мережевих фільтрах різних марок і моделей застосовуються LC-контури різної потужності, яка вимірюється в децибелах. L – це котушка індуктивності, а С – конденсатор.Відмінності різних моделей
Фільтри можуть відрізнятися кількістю розеток (1-8) для підключення пристроїв. У будь-якому випадку, краще не підключати багато приладів одночасно. Мережевий фільтр, крім його основного призначення, використовується і як подовжувач, тому зверніть увагу на довжину шнура. Деякі моделі фільтрів оснащені індикаторами працездатності системи – світлодіодами. Якщо один з пристроїв виходить з ладу, світлодіод вимикається. Існує максимальне значення струму імпульсу перешкоди, який фільтр здатний пропустити через себе, щоб при цьому не пошкодився сам фільтр і підключена до нього апаратура. Існує також максимально допустиме навантаження (загальна потужність всіх підключених до фільтру електроприладів), при перевищенні якої автоматично спрацює запобіжник і мережевий фільтр отключітся.Подбірайте модель, виходячи зі своїх потреб: одні фільтри призначені для дому, інші – для офісу, треті – для застосування при підвищених вимогах до стабільності напруги.tips-ua.com
