СПДС graphics (Графикс) в Autocad (Автокаде), что это такое в строительстве, расшифровка термина, в чем разница с ЕСКД, как пользоваться программой для оформления проектной документации на zwsoft.ru

Все сотрудники технических специальностей так или иначе сталкиваются с чертежами. Одни занимаются проектированием либо оценивают и корректируют работу других отделов, вторые ведут строительство в соответствии с указанным макетом, а третья группа рабочих отвечает за оформление документации, сведение отчетных данных, расчеты, сметы. Часто случается так, что все эти обязанности сваливаются на плечи небольшой группы людей или входят в компетенцию одного специалиста.

Очень большой объем деятельности сосредоточен на бумажной волоките, так как любая конструкция должна соответствовать требованиям ГОСТа. В этой статье мы расскажем, с помощью какого ПО инженеры справляются с трудностями, что позволяет экономить время, и выясним, какой продукт на рынке компьютерных технологий лучше выбрать.

Расшифровка термина СПДС и его история

Эта аббревиатура переводится как «система проектной документации для строительства». Название говорит само за себя. Впервые как удобный коммерческий продукт этот модуль появился на основе САПР-программы AutoCAD. Компания Autodesk – первая, которая предложила миру компьютеризацию и автоматизацию проектирования в масштабе массового пользователя. Количество потребителей росло с каждым годом, поэтому появлялись новые версии ПО, предназначенные для той или иной отрасли производства.

Создатели разрабатывали надстройки, отвечающие за специальные возможности. В том числе была сконструирована система для ведения отчетов согласно стандартным требованиям и правилам оформления – СПДС. Она адаптирована под российский ГОСТ и снабжена блоками для эффективной и быстрой работы. Они содержат шаблоны и образцы графических норм, формулировок, титульных листов, сводных таблиц и проч. Большинство крупных производств и часть локальных фирм полностью перешли на эту программу.

Многие годы этот продукт не имел достойной конкуренции, однако в 2000-х у компаний появилась необходимость искать работоспособный аналог с тем же функционалом, но с более гибкой системой лицензирования и оптимальной ценовой политикой. Новинка должна была соответствовать тем же нормам и поддерживать классические форматы, а устройство самого продукта, его интерфейс должны быть понятны обывателю и не сильно отличаться от привычного GraphiCS.

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии. Срок действия лицензии - 1год.

Приложение под СПДС GraphiCS для автоматизации оформления 2D-чертежей марок КЖИ и КЖ

Приложение под СПДС GraphiCS для автоматизации оформления чертежей по разделам ПОС и ППР

Автоматизации выполнения проектной и рабочей документации с учетом требований ГОСТ Системы проектной документации для строительства (СПДС)

Что такое СПДС для AutoCAD

В первую очередь это надстройка. Иными словами, чтобы произвести установку, нужен первоначальный САПР. При этом важно следить за совместимостью модуля и базовой программы. Если Вы переходите на более новую версию, то Вам придется приобрести соответствующий «довесок».

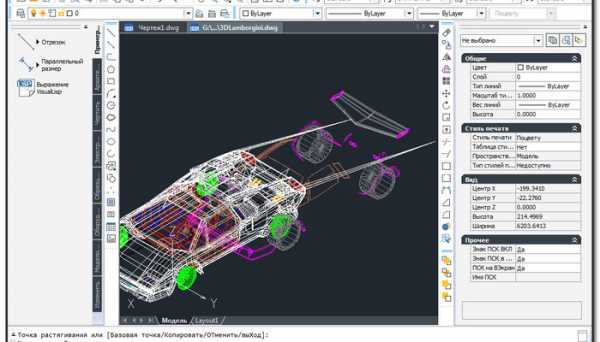

Интерфейс установленной разработки представляет собой дополнительную строку в окне, которая включает в себя набор инструментов. Для их использования достаточно нажать соответствующую иконку – желаемая команда начнет автоматическую работу.

Проект основан на технологии ObjectARX, которая позволяет легко оперировать интеллектуальными объектами. С каждой новой версией расширяется его функционал. В 2013 году появился многовекторный модуль GraphiCS 9.0. Он хорошо работает на платформе ZWCAD+, которая активно используется российскими специалистами.

Способности программы СПДС «Графикс»

В ее арсенале множество возможностей:

  • Библиотека готовых штампов для разных направлений конструирования по ГОСТу. Этот список можно пополнять собственными разработками, если среди представленных образцов нет необходимого. При этом возможен открытый доступ шаблонов для всей локальной сети на одном производстве.
  • Набор классических рамок для чертежей с выбором нужных размеров и полей для заполнения.
  • Автоматический расчет площади детали, ее объема, полостей, а также любых измеримых переменных в соответствии с заданными размерами.
  • Расстановка всех значков и обозначений на рисунке. Например: штриховка разреза объекта.
  • Установленные параметры для шрифта и его размера. Каждый элемент, требующий письменного сопровождения, будет обозначен в соответствии с требованиями по ГОСТу.
  • Панель «Оси» помогает работать с системой координат, настроить оптимальные единицы измерения, а затем масштабировать макет, дополнять его новыми деталями, ориентируясь на заданные параметры.
  • Облегченная работа с табличными формами – отчетами, сводками, расчетными данными. Вам не придется заполнять колонки, если есть исходные размеры. Классические формулы уже заложены в библиотечном фонде. Дополнительные можно ввести самостоятельно, единожды создав шаблон, а затем многократно им пользуясь.
  • Прочностной расчет конструкции тоже автоматизирован. Все изменения будут вноситься в ходе работы над макетом.
  • Возможность сетевой работы с проектом с разных точек доступа при открытом просмотре, редактировании файла. Это позволяет передавать документацию по отделам, вносить коррективы.
  • При работе с комплектами различных чертежей пополняется ведомость учета всех бумаг.
  • Все отчеты можно легко распечатать. При этом форма расположения элементов на странице и размер шрифта будут зависеть от выбранного формата.
  • Совместимость с популярными САПР NanoCAD и ZWCAD.
  • Облегченный поиск требуемого объекта по набору параметров.
  • Прямая связь таблицы с данными и макета – изменение на одном из полей автоматически влечет корректировку остальных значений.

Как облегчается работа проектировщика, если пользоваться СПДС

Сотрудник перекладывает на машину большинство терминов, понятий и стандартов, которые необходимо соблюдать для документооборота. Уменьшение бумажной волокиты освобождает большое количество времени для прямых обязанностей специалиста. Программа содержит информацию:

  • о правилах оформления чертежей и отчетов;
  • о необходимой комплектации пакета, который сопровождает любой макет в соответствии со сферой применения;
  • о регламентации всех текстовых файлов;
  • об унифицированных формах, понятиях и терминах, используемых при проектировании;
  • о печати и репрографии всех продуктов деятельности.

Вся эта информация снимается с плеч сотрудника, облегчая его труд. Также СПДС гарантирует соответствие всех файлов требованиям следующих нормативов:

  • ГОСТ – государственный стандарт;
  • ЕСКД – единая система конструкторской документации;
  • ИСО – всеобщая организация по стандартизации;
  • МЭК – международная электротехническая комиссия;
  • СФД – страховой фонд документации; прочие акты, которые применимы для конкретной деятельности.

СПДС и ЕСКД: в чем разница

Многие начинающие проектировщики задаются этим вопросом, не зная, какому именно стандарту должна соответствовать отчетность по определенному объекту. Ответ предельно прост, так как это две стороны одной медали. Все работы должны быть выполнены согласно требованиям ГОСТа. Часто две вышеприведенные группы объединяются в одну. Фактически в правовых актах они различаются лишь кодификатором, но на деле подводятся под единый образец. В этом вопросе можно полностью довериться продукту, который учитывает все нюансы с точки зрения юриспруденции.

Для каких профессий предназначается СПДС GraphiCS

Программами САПР пользуются практически все организации, для которых требуется точный геометрический расчет. Модуль автоматизированной работы со стандартами заложен во многие специализированные надстройки, приспособленные для той или иной сферы деятельности. Из них самые популярные:

  • Инженерные изыскания.
  • Компьютерные технологии.
  • 3D-моделирование.
  • Архитектурно-строительные чертежи.
  • Внутреннее обеспечение зданий и сооружений системой водоснабжения, газификацией и пр.
  • Конструирование электрических схем.
  • Градостроительная документация.
  • роектирование дорожных развязок.
  • Металлоконструкции и их использование.

Список специализаций можно продолжать, пока есть области, которые нуждаются в компьютерной графике, а вместе с тем и в отчетности. На данный момент большинство престижных технических учебных заведений перешло на работу с этим модулем. Это обусловлено стремлением подготовить подкованного, готового к реальному труду специалиста.

Система СПДС в «Автокаде»: что это такое в строительстве

Возведение здания требует точного выполнения требований ЕНиР (Единые нормы и расценки) и ГЭСН (Государственные элементные сметные нормы). При этом не имеет значения, планируется частный дом или целый жилой комплекс. Существенным остается то, что необходима программа, которая будет иметь следующие возможности:

  • Оформление генерального плана.
  • Установление места прокладки временных и постоянных дорог, а также регламентирование движения по ним.
  • Сбор и систематизация информации по срокам и объемам проведения работ, затратам на ресурсы и технику, предоставление всего этого в виде отчета.
  • Расчет площадей помещений и выкладка соответствующей документации согласно ГОСТу. Схема коммуникаций и электрификации, протокол по планируемым и реальным данным.
  • Экспорт всех файлов в другие программы.

Все эти функции поддерживает проект СПДС «Стройплощадка», в котором есть два ведущих раздела:

  • ПОС – план организации всей деятельности;
  • ППР – отчетность по производству работ.

Такой модуль незаменим для архитектурного конструирования.

Лучший аналог «Автокада» – ZWCAD

Компания «ЗВСОФТ» предложила свой продукт по автоматизированному проектированию. Он составил сильную конкуренцию AutoCAD на рынке. Особенно хорошо просматривается тенденция перехода на новую платформу в России, так как софт идеально оптимизирован под наш язык, а весь функционал полностью отвечает требованиям компаний.

На базе ZWCAD Pro можно установить модуль СПДС GraphiCS. На официальном сайте компании указана реальная стоимость продукта, которая существенно снижается при закупке лицензий для сетевого обслуживания. Такой подход к ценообразованию, как и гибкая система лояльности к клиентам, склонил множество потребителей в сторону услуг ZWSOFT, которые по качеству не уступают раскрученному бренду.

Само ПО ZWCAD Pro обладает множеством достоинств:

  • Работа с 3D-объектами.
  • Поддержка многочисленных форматов изображения.
  • Интеграция с популярными графическими и текстовыми редакторами.
  • Привычный, многофункциональный и простой в обращении интерфейс.
  • Возможность установки демо-версии продукта.

Вместе с надстройкой СПДС GraphiCS приобретаются новые функции, отвечающие за соответствие документации всем нормам и стандартам, а также расширяющие панель инструментов. Работа без системы автоматизированной отчетности – очень трудоемкая, а в ряде случаев – ошибочная, так как не каждый инженер держит в голове все пункты ГОСТа. Установка дополнительного модуля не только облегчит старания инженеров, но и повысит КПД всего отдела и даже целого предприятия.

www.zwsoft.ru

Система проектной документации для строительства — Википедия

Материал из Википедии — свободной энциклопедии

Система проектной документации для строительства (СПДС) — комплекс нормативных организационно-методических документов, устанавливающих общетехнические требования, необходимые для разработки, учёта, хранения и применения проектной документации для строительства объектов различного назначения.

Основное назначение стандартов СПДС заключается в установлении единых правил выполнения проектной документации для строительства, обеспечивающих:

  • унификацию состава, правил оформления и обращения документации с учётом назначения проектных документов;
  • комплектность выдаваемой заказчику документации с учётом специализации подрядчика, вида и назначения используемых им документов;
  • максимально необходимый объем документации для производства строительно-монтажных работ;
  • общие правила выполнения чертежей и текстовых документов независимо от назначения проектируемого объекта и вида проектных решений;
  • унификацию форм проектных документов и графических изображений с исключением не требующейся потребителю информации;
  • унификацию терминов и понятий, применяемых в СПДС;
  • применение проектной документации в автоматизированных системах проектирования и управления строительным производством;
  • возможность качественного выпуска проектной продукции и её репрографии.

Кроме того, требования стандартов СПДС должны быть взаимоувязаны с требованиями стандартов соответствующих унифицированных систем документации, в том числе государственных стандартов Единой системы конструкторской документации (ЕСКД), стандартов системы репрографии и СФД, международных стандартов ИСО и МЭК, а также с другими взаимосвязанными нормативными документами.

Стандарты СПДС распределяются по классификационным группам:

  • 0 — общие положения;
  • 1 — общие правила выполнения чертежей и текстовых документов;
  • 2 — условные обозначения и изображения на чертежах и схемах;
  • 3 — правила выполнения документации инженерных изысканий;
  • 4 — правила выполнения технологической проектной документации;
  • 5 — правила выполнения архитектурно-строительной проектной документации;
  • 6 — правила выполнения проектной документации инженерного обеспечения зданий и сооружений;
  • 7 — правила выполнения проектной документации инженерных сооружений, наружных сетей и коммуникаций;
  • 8 — правила выполнения планировочной и градостроительной проектной документации;
  • 9 — прочие стандарты.

ru.wikipedia.org

5. Общие правила выполнения документации

ГОСТ 21.1101−2013 «СПДС. Основные требования к проектной и рабочей документации»

5. Общие правила выполнения документации

5.1. Общие положения

5.1.1. При выполнении проектной и рабочей документации, а также отчетной технической документации по инженерным изысканиям для строительства следует руководствоваться положениями стандартов СПДС и ЕСКД.

Перечень стандартов ЕСКД, подлежащих учету при выполнении графической и текстовой документации для строительства, приведен в таблице Д. 1 (приложение Д).

5.1.2. Документацию, как правило, выполняют автоматизированным способом на бумажном носителе (в бумажной форме) и/или в виде ДЭ.

Документы одного вида и наименования, независимо от способа выполнения, являются равноправными и взаимозаменяемыми. Взаимное соответствие между документами в электронной и бумажной формах обеспечивает разработчик.

Общие требования к электронным документам — по ГОСТ 2.051.

5.1.3. В графических документах изображения и условные обозначения выполняют линиями по ГОСТ 2.303. Допускается применение линий других типов, наименования, начертание, толщина и основные назначения которых устанавливаются в соответствующих стандартах СПДС.

5.1.4. В графических документах условные обозначения следует выполнять в основном черным цветом. Некоторые условные обозначения или их отдельные элементы допускается выполнять другими цветами. Указания о цвете условных обозначений приводятся в соответствующих стандартах СПДС. Если цвета условных обозначений, применяемых на чертежах и схемах, не установлены в стандартах, их назначение указывают на чертежах.

В подлинниках, предназначенных для изготовления черно-белых копий, цветные условные обозначения и их элементы следует выполнять черным цветом.

5.1.5. При выполнении графических документов применяют шрифты по ГОСТ 2.304, а также другие шрифты, используемые средствами вычислительной техники, при обеспечении условий доступности этих шрифтов пользователям документов.

При выполнении текстовых документов рекомендуется использовать гарнитуру шрифта Arial или Times New Roman.

5.1.6. Чертежи выполняют в оптимальных масштабах по ГОСТ 2.302 с учетом их сложности и насыщенности информацией.

Масштабы изображений на чертежах не указывают, за исключением чертежей изделий и других случаев, предусмотренных в соответствующих стандартах СПДС. В этих случаях масштабы указывают в круглых скобках непосредственно после наименований изображений в соответствии с ГОСТ 2.316 (пункт 4.19).

5.1.7. Чертежи на бумажном носителе и электронные чертежи (2D) могут быть выполнены на основе электронной модели (3D) здания или сооружения (ГОСТ 2.052).

5.1.8. Содержательная и реквизитная части ДЭ должны соответствовать требованиям стандартов СПДС и ЕСКД.

5.1.9. Структура и состав реквизитов ДЭ должны обеспечивать его обращение в рамках программных средств (отображение, внесение изменений, печать, учет и хранение в базах данных, а также передачу в другие автоматизированные системы) с соблюдением при этом нормативных требований по оформлению документов.

5.1.10. На рассмотрение, согласование, экспертизу и утверждение представляют копии документов проектной и рабочей документации, скомплектованные, как указано в 4.1 и 4.2.

5.1.11. Форма представления документов проектной и рабочей документации (бумажная или электронная), если она не указана в задании на проектирование, определяется разработчиком по согласованию с заказчиком. Допускается включать в состав проектной и рабочей документации документы в различных формах представления.

5.1.12. Правила передачи документации на электронных носителях, в том числе номенклатуру и формы необходимых учетных и отчетных документов, устанавливают в стандартах организации, разработанных на основе ГОСТ 2.051, ГОСТ 2.511 и ГОСТ 2.512.

5.1.13. Перечень сокращений слов, допускаемых в графических документах, составлен в дополнение к ГОСТ 2.316 и приведен в таблице Е.1 (приложение Е).

5.2. Основные надписи

5.2.1. Каждый лист графического и текстового документа, как правило, оформляют основной надписью и дополнительными графами к ней. Формы основных надписей и указания по их заполнению приведены в приложении Ж.

Примечание — Основными надписями не оформляют текстовые документы, выполняемые в соответствии с 4.1.8, сметы и т.п.

Основную надпись располагают в правом нижнем углу листа.

На листах формата А4 по ГОСТ 2.301 основную надпись располагают вдоль короткой стороны листа. Для текстовых документов в табличной форме допускается, при необходимости, располагать основную надпись вдоль длинной стороны листа.

5.2.2. Содержание, расположение и размеры граф основной надписи, дополнительных граф к ней, а также размеры рамок должны соответствовать:

— на листах основных комплектов рабочих чертежей и листах графической части проектной документации — форме 3;

— на первом листе чертежей строительных изделий — форме 4;

— на первых или заглавных* листах текстовых документов и первых листах эскизных чертежей общих видов нетиповых изделий, оформляемых в виде выпуска, — форме 5;

* Для текстовых документов, выполняемых с титульным листом и оформляемых основными надписями, заглавным является следующий лист после титульного листа.

— на последующих листах чертежей строительных изделий, текстовых документов и эскизных чертежей общих видов — форме 6.

Допускается первый лист чертежа строительного изделия оформлять основной надписью по форме 5.

5.2.3. Если некоторые текстовые документы (например, спецификацию оборудования, изделий и материалов) выпускают без титульного листа, то в этом случае первый лист документа оформляют основной надписью по форме 3, последующие — по форме 6.

При оформлении основного комплекта рабочих чертежей отдельными документами документы, содержащие сплошной текст и/или в виде таблиц (например, общие данные, кабельный журнал и т.п.), оформляют как текстовые документы. В этом случае первый лист документа оформляют основной надписью по форме 3, последующие — по форме 6.

5.2.4. В отчетной технической документации по результатам инженерных изысканий применяют основную надпись:

— на листах графических документов, используемых в проектировании в качестве основы, — по форме 3;

— на первых листах других графических и текстовых документов — по форме 5, на последующих листах — по форме 6.

5.2.5. Основную надпись, дополнительные графы к ней и рамки выполняют сплошными толстыми основными и сплошными тонкими линиями по ГОСТ 2.303.

5.2.6. Таблицу изменений в основной надписи (графы 14 — 19) при необходимости допускается продолжать вверх или влево от основной надписи. При расположении таблицы изменений слева от основной надписи наименования граф 14 — 19 повторяют.

5.2.7. Расположение основной надписи и дополнительных граф к ней, а также размеры рамок на листах приведены на рисунках И.1 и И.2 (приложение И).

5.2.8. Расположение и размеры дополнительных граф для идентификации ДЭ проектная организация устанавливает самостоятельно.

5.2.9. Допускается дополнительно идентифицировать проектные документы с применением штрих-кода.

При этом в качестве реквизитов штрих-кода следует использовать обозначение документа, номер версии и обозначение формата документа. Дополнительно могут быть использованы код страны, код организации-разработчика и другие реквизиты.

Штрих-код рекомендуется размещать в правом нижнем углу листа над основной надписью.

5.3. Координационные оси

5.3.1. На изображениях здания или сооружения указывают координационные оси его несущих конструкций, предназначенные для определения взаимного расположения элементов здания или сооружения и привязки здания или сооружения к строительной геодезической сетке или разбивочному базису.

5.3.2. Каждому отдельному зданию или сооружению присваивают самостоятельную систему обозначений координационных осей.

Координационные оси наносят на изображения здания, сооружения тонкими штрихпунктирными линиями с длинными штрихами, обозначают в кружках диаметром 6 — 12 мм арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, 3, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) или, при необходимости, буквами латинского алфавита (за исключением букв I и О).

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.

Пример — АА, ББ, ВВ.

5.3.3. Последовательность обозначений координационных осей принимают по плану, как показано на рисунке 1а: цифровые оси — слева направо, буквенные оси — снизу вверх или как показано на рисунках 1б и 1в.

5.3.4. Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.

При несовпадении координационных осей противоположных сторон плана в местах расхождения дополнительно наносят обозначения указанных осей по верхней и/или правой сторонам.

5.3.5. Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси, которым присваивают обозначение в виде дроби, в числителе которой указывают обозначение предшествующей координационной оси, а в знаменателе — дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 1г.

Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

5.3.6. На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком:

2а — при их количестве не более 3;

2б — при их количестве более 3;

2в — при всех буквенных и цифровых координационных осях.

При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 2г.

Рисунок 1 Рисунок 2

5.3.7. На планах жилых зданий, скомпонованных из блок-секций, крайним координационным осям блок-секций присваивают обозначения согласно 5.3.1 — 5.3.3, которые указывают в соответствии с рисунком 3а.

Координационным осям блок-секций, в том числе крайним, присваивают самостоятельные обозначения согласно 5.3.1 — 5.3.3 с добавлением индекса «с» (см. рисунок 3б). При необходимости на плане блок-секции указывают обозначения координационных осей здания, скомпонованного из блок-секций.

Рисунок 3

5.3.8. Трехмерную (3D) электронную модель здания или сооружения выполняют в единой планово-высотной системе координат.

Координатную систему трехмерной модели здания или сооружения изображают тремя взаимно перпендикулярными линиями с началом координат, расположенным в точке пересечения осей 1 и, А на нулевой отметке этого здания или сооружения в соответствии с рисунком 4.

Рисунок 4

При этом для прямоугольного в плане здания (см. рисунок 1а) за положительное направление принимают: оси X — в сторону увеличения цифровых обозначений координационных осей, оси Y — в сторону увеличения буквенных обозначений координационных осей, оси Z — вертикально вверх от условной нулевой отметки здания.

5.4. Нанесение размеров, уклонов, отметок и надписей

5.4.1. Линейные размеры на чертежах указывают без обозначения единиц длины:

— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;

— в миллиметрах — на всех остальных видах чертежей.

5.4.2. Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2 — 4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0 — 3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.

5.4.3. Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) указывают в метрах без обозначения единицы длины с тремя десятичными знаками, отделенными от целого числа запятой, за исключением случаев, оговоренных в соответствующих стандартах СПДС.

Отметки уровней на фасадах, разрезах и сечениях помещают на выносных линиях (или на линиях контура) и обозначают знаком «¯», выполненным сплошными тонкими линиями с длиной штрихов 2 — 4 мм под углом 45° к выносной линии или линии контура, в соответствии с рисунком 5; на планах — в прямоугольнике в соответствии с рисунком 6, за исключением случаев, оговоренных в соответствующих стандартах СПДС.

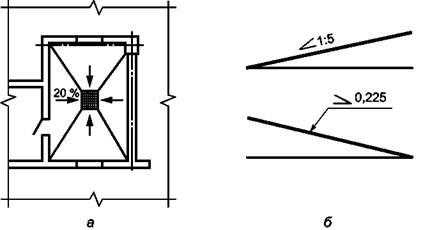

Рисунок 5 Рисунок 6

«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; относительные отметки выше нулевой указывают со знаком «+», ниже нулевой — со знаком «-».

Примечание — В качестве нулевой отметки для зданий принимают, как правило, уровень чистого пола первого этажа.

5.4.4. На планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах в соответствии с рисунком 7а или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции (например, 1:7).

Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.

На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак «Ð», острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски в соответствии с рисунком 7б.

Рисунок 7

5.4.5. Номера позиций или марки элементов наносят на полках линий-выносок, проводимых от изображений элементов конструкций зданий или сооружений, рядом с изображением — без линии-выноски или в пределах контуров изображенных элементов в соответствии с рисунком 8.

Рисунок 8

Линию-выноску, как правило, заканчивают точкой. Если линия-выноска отводится от линии, обозначающей поверхность, то ее заканчивают стрелкой. При мелкомасштабном изображении линии-выноски заканчивают без стрелки и точки.

5.4.6. Выносные надписи к многослойным конструкциям выполняют в соответствии с рисунком 9.

Рисунок 9

Примечание — Цифрами условно обозначена последовательность расположения слоев конструкций и надписей на полках линий-выносок.

5.4.7. Размер шрифта для обозначения координационных осей, позиций (марок), наименований и обозначений изображений должен быть в 1,5 — 2 раза больше размера цифр размерных чисел, применяемых в том же графическом документе.

5.5. Изображения (разрезы, сечения, виды, выносные элементы)

5.5.1. Изображения на чертежах выполняют в соответствии с ГОСТ 2.305 с учетом требований настоящего стандарта и других стандартов СПДС.

5.5.2. Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах графического документа. Сечения обозначают аналогичным образом.

Примечание — В чертежах проектной и рабочей документации разрезом называют, как правило, вертикальный разрез здания или сооружения, т. е. разрез, выполненный секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций.

Допускается самостоятельная нумерация для разрезов и сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на разрезы и сечения, расположенные на других листах графического документа.

Допускается обозначать разрезы прописными буквами русского алфавита, а сечения — прописными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).

Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2.303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2 — 3 мм от конца штриха (рисунок 10).

Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.

5.5.3. Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.

5.5.4. На изображении (плане, фасаде или разрезе), откуда выносят узел, соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью, овалом или прямоугольником со скругленными углами) с нанесением на полке линии-выноски обозначения узла арабской цифрой в соответствии с рисунками 11а, 11б или прописной буквой русского алфавита в соответствии с рисунком 11в.

При необходимости ссылки на узел, помещенный в другом графическом документе (например, основном комплекте рабочих чертежей), или на рабочие чертежи типового строительного узла указывают обозначение и номер листа соответствующего документа в соответствии с рисунком 11б или серию рабочих чертежей типовых узлов и номер выпуска в соответствии с рисунком 11в.

Рисунок 10 Рисунок 11

При необходимости ссылку на узел в сечении выполняют в соответствии с рисунком 12.

Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 13а, если узел изображен на том же листе, откуда он вынесен, или 13б, если он вынесен на другом листе.

Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают то же обозначение, что и основному исполнению, с добавлением индекса «н».

Рисунок 12 Рисунок 13

5.5.5. Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображениями видов.

5.5.6. Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.

5.5.7. На изображении (плане, фасаде или разрезе), откуда выносят фрагмент, соответствующее место отмечают, как правило, фигурной скобкой в соответствии с рисунком 14.

Наименование и порядковый номер фрагмента наносят под фигурной скобкой или на полке линии-выноски, а также над соответствующим фрагментом.

Рисунок 14

5.5.8. Изображения до оси симметрии симметричных планов и фасадов зданий и сооружений, схем расположения элементов конструкций, планов расположения технологического, энергетического, санитарно-технического и другого оборудования не допускаются.

5.5.9. Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11а, 12 и 14.

5.5.10. Изображения допускается поворачивать. При этом в наименованиях изображений на чертежах не приводят условное графическое обозначение «повернуто» по ГОСТ 2.305, если положение изображения определено однозначно, т. е. ориентировано координационными осями и/или высотными отметками.

5.5.11. Если изображение (например, план) не помещается на листе принятого формата, то его делят на несколько участков, размещая их на отдельных листах.

В этом случае на каждом листе, где показан участок изображения, приводят схему целого изображения с необходимыми координационными осями и условным обозначением (штриховкой) показанного на данном листе участка изображения в соответствии с рисунком 15.

Рисунок 15

Примечание — Если чертежи участков изображения помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают полное обозначение соответствующего основного комплекта.

5.5.12. Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.

Под наименованием частично изображенного плана приводят запись: «Остальное см. план (наименование полностью изображенного плана)».

5.5.13. В наименованиях планов здания или сооружения указывают слово «План» и отметку чистого пола или номер этажа, или обозначение соответствующей секущей плоскости (при выполнении двух и более планов на разных уровнях в пределах этажа).

Примеры

1 План на отм. 0,000

2 План 2 этажа

3 План 3−3

При выполнении части плана в наименовании указывают оси, ограничивающие эту часть плана.

Пример — План на отм. 0,000 между осями 21-30 и А-Д

Допускается в наименовании плана этажа указывать назначение помещений, расположенных на этаже.

5.5.14. В наименованиях разрезов здания (сооружения) указывают слово «Разрез» и обозначение соответствующей секущей плоскости по 5.5.2.

Пример — Разрез 1-1

Примечание — В наименованиях разрезов изделий слово «Разрез» не указывают.

Наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.

Пример — 5-5, Б-Б, а-а

5.5.15. В наименованиях фасадов здания или сооружения указывают слово «Фасад» и обозначения крайних осей, между которыми расположен фасад.

Пример — Фасад 1-12, Фасад 1-1, Фасад А-Г

Допускается в наименовании фасада указывать его расположение, например «главный», «дворовый» и т.п.

5.5.16. Наименования изображений на чертежах не подчеркивают.

www.spds.ru

Набор шаблонов и блоков. ЕСКД и СПДС. Layout-GOST 2015


Обновились в очередной раз шаблоны и блоки для  Layout 2015. На этот раз это один большой архив. Подробная инструкции и примеры исполнения находится в архиве. Полный состав показан ниже. Новое в этом выпуске отмечено отдельно.
  1. ЕСКД-шаблоны
    • Чертежи. Формат: А4, А3, А2. Ориентация листов альбомная и книжная. Основная надпись по ГОСТ 2.104-2006 (Формы 1, 2 и 2а)
    • NEW! Титульный лист А4 по ГОСТ 2.105-95
    • NEW! Спецификация А4, Ведомость спецификаций А3, Ведомость ссылочных документов А4, Текстовый документ А4 по ГОСТ 2.106-96 (Формы 1, 3, 4, 9 соответственно). Основная надпись по ГОСТ 2.104-2006 (Формы 2 и 2а)
    • NEW! Групповая спецификация А4, Групповая ведомость спецификаций А4, Групповая ведомость ссылочных документов А4 по ГОСТ 2.113-75 (Формы 1 и 1а, 3 и 3а соответственно). Основная надпись по ГОСТ 2.104-2006 (Формы 2 и 2а)
    • Шаблоны без основной надписи
  2. СПДС-шблоны
      Оформлены согласно ГОСТ 21.1101-2013.
    • Строительные чертежи основных комплектов. Формат А3, А2, А1. Ориентация альбомная (Приложение "Ж", формы 3 и 6)
    • Строительные изделия. Формат А3, А2, А1. Ориентация альбомная (Приложение "Ж", формы 4 и 6)
    • NEW! Текстовые документы А4. Ориентация листов книжная (Приложение "Ж", формы 5 и 6)
    • NEW! Обложка А4. Ориентация книжная (Приложение "Н", форма 12)
    • Титульный лист А4. Ориентация книжная (Приложение "П", форма 13)
    • Шаблоны без основной надписи
  3. Scrapbooks
    • ЕСКД. Обозначения. Обозначение разрезов, направления взгляда, выносных элементов, выноски, обозначения шероховатости, осевые и центровые линии, неразъемные соединения, допуски формы, специальные символы
    • ЕСКД. Основные надписи. Основные надписи по ГОСТ 2.104-2006 формы 1, 2, 2а и дополнительные графы к ним
    • СПДС. Обозначения. Координационные оси, обозначение разрезов и узлов, выноски, маркеры, высотные отметки
    • СПДС. Основные надписи. Основные надписи по ГОСТ 21.1101-2013 формы 3, 4, 5, 6 и дополнительные графы к ним
    • NEW! СПДС. Таблицы.
      • Ведомость рабочих чертежей основного комплекта (спецификаций), Ведомость ссылочных и прилагаемых документов, Спецификация, Групповая спецификация, Состав проектной документации по ГОСТ 21.1101-2013 формы 1, 2, 7, 8, 14 соответственно;
      • Ведомость отделки помещений, Экспликация помещений, Ведомость перемычек, Экспликация полов, Ведомость деталей, Спецификация на изделие, Групповая спецификация на изделие, Ведомость отделки фасада, Спецификация элементов перемычек, Спецификация элементов заполнения проемов по ГОСТ 21.501-2011 формы 1, 2, 3, 4, 6, 7, 8, 9 соответственно;
      • Ведомость отделочных и лакокрасочных материалов по ГОСТ 21.507-81.
    • Палитра. Предварительно настроенные размерными стили, цвета, типы линий

Скачать можно по ссылке:
 Шаблоны и Scrapbooks для LayOut 2015
Шаблоны и блоки для более ранних версий LayOut можно найти в разделе Загрузки

Да пребудет с вами ГОСТ 🙂

layout-sketchup.blogspot.com

Материалы для оформления проекта по ГОСТам, нормативам.

Оформление проекта/ГОСТ

Перечень стандартов ЕСКД и СПДС необходимых для оформления проекта.

Скачать все ЕСКД и СПДС одним архивом.


1. ГОСТ 2.004—88 ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ.
Скачать

2. ГОСТ 2.104-68*.ЕСКД. Основные надписи.
Скачать

3. ГОСТ 2.105—95. ЕСКД. Общие требования к текстовым документам.
Скачать

4. ГОСТ 2.109—73*. ЕСКД. Основные требования к чертежам.
Скачать

5. ГОСТ 2.301-68*. ЕСКД. Форматы.
Скачать

6.ГОСТ 2.303-68*. ЕСКД. Линии.
Скачать

7. ГОСТ 2.304—81*. ЕСКД. Шрифты чертежные.
Скачать

8. ГОСТ 2.316—68*. ЕСКД.Правила нанесения на чертежах надписей, технических требований и таблиц.
Скачать

9.ГОСТ 2.414—75*. ЕСКД.Правила выполнения чертежей жгутов, кабелей и проводов.
Скачать

10. ГОСТ 2.415—68*. ЕСКД. Правила выполнения чертежей изделий с электрическими обмотками.
Скачать

11. ГОСТ 2.416—68*. ЕСКД.Условные изображения сердечников магнитопроводов.
Скачать

12.ГОСТ 2.701—84*. ЕСКД.(не действует) заменен на ГОСТ 2.701-2008Схемы. Виды и типы. Общие требования к выполнению.
Скачать ГОСТ 2.701-2008

13.ГОСТ 2.702—75*. ЕСКД.(НЕ ДЕЙСТВУЕТ ЗАМЕНЕН НА ГОСТ 2.702-2011) Правила выполнения электрических схем.
Скачать ГОСТ 2.702-2011

14.ГОСТ 2.705—70. ЕСКД. Правила выполнения электрических схем обмоток и изделий с обмотками.
Скачать

15. ГОСТ 2.709—89. ЕСКД.Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах.
Скачать

16.ГОСТ 2.710—81*. ЕСКД.Обозначения буквенно-цифровые в электрических схемах.
Скачать

17.ГОСТ 2.721—74*. ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения.
Скачать

18.ГОСТ 2.722—68*. ЕСКД. Обозначения условные графические в схемах. Машины электрические.
Скачать

19.ГОСТ 2.723—68*. ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители.
Скачать

20.ГОСТ 2.726—68. ЕСКД. Обозначения условные графические в схемах. Токосъемники.
Скачать

21.ГОСТ 2.727—68*. ЕСКД.Обозначения условные графические в схемах. Разрядники, предохранители.
Скачать

22.ГОСТ 2.728—74*. ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы.
Скачать

23.ГОСТ 2.729—68*. ЕСКД.Обозначения условные графические в схемах. Приборы электроизмерительные.
Скачать

24.ГОСТ 2.730—73*. ЕСКД.Обозначения условные графические в схемах. Приборы полупроводниковые.
Скачать

25.ГОСТ 2.731—81*. ЕСКД. Обозначения условные графические в схемах. Приборы электровакуумные.
Скачать

26.ГОСТ 2.732—68. ЕСКД. Обозначения условные графические в схемах. Источники света.
Скачать

27.ГОСТ 2.745—68*. ЕСКД.Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические.
Скачать

28.ГОСТ 2.747—68*. ЕСКД.Обозначения условные графические в схемах. Размеры условных графических обозначений.
Скачать

29.ГОСТ 2.755—87. ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения.
Скачать

30.ГОСТ 2.756—76*. ЕСКД. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств.
Скачать

31.ГОСТ 2.767—89*. ЕСКД. Обозначения условные графические в электрических схемах. Реле защиты.
Скачать

32.ГОСТ 2.768—90. ЕСКД.Обозначения условные графические в схемах. Источники электрохимические.
Скачать

33.ГОСТ 21.101—97. СПДС. Основные требования к рабочей документации.(Заменен на ГОСТ Р 21.1101)
Скачать ГОСТ Р 21.1101(не действует заменен) ГОСТ Р 21.1101-2013 Основные требования к рабочей документации.(Заменен на ГОСТ Р 21.1101)
Скачать ГОСТ Р 21.1101-2013

34.ГОСТ 21.110—95. СПДС. Правила выполнения спецификации оборудования, изделий, материалов. Заменен на ГОСТ 21.110 2013
Скачать 34.ГОСТ 21.110 2013 Спецификация оборудования изделий и материалов.
Скачать

35.ГОСТ 21.112—87. СПДС.Подъемно-транспортное оборудование. Условные изображения.
Скачать

36.ГОСТ 21.204—93. СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта.
Скачать

37.ГОСТ 21.205—93. СПДС. Условные обозначения элементов санитарно-технических систем.
Скачать

38.ГОСТ 21.206—93. СПДС.Условные обозначения трубопроводов.
Скачать

39.ГОСТ 21.403—80. СПДС.Обозначения условные графические в схемах." Оборудование энергетическое.
Скачать

40.ГОСТ 21.404—85. СПДС.Автоматизация технологических процессов.
Скачать

41.ГОСТ 21.501—93. СПДС.Правила выполнения архитектурно-строительных рабочих чертежей.
Скачать

42.ГОСТ 21.508—93. СПДС.Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов.
Скачать

43.ГОСТ 21.601—79*. СПДС.Водопровод и канализация. Рабочие чертежи.
Скачать

44.ГОСТ 21.602—79*. СПДС.Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи.
Скачать

45.ГОСТ 21.605—82*. СПДС. Сети тепловые (теплотехническая часть). Рабочие чертежи.
Скачать

46.ГОСТ 21.607—82. СПДС.Электрическое освещение территории промышленных предприятий. Рабочие чертежи.
Скачать

47.ГОСТ 21.608—84. СПДС.Внутреннее электрическое освещение. Рабочие чертежи.
Скачать

48.ГОСТ 21.611—85. СПДС.Централизованное управление энергоснабжением. Условные графические и буквенные обозначения вида и содержания информации.
Скачать

49.ГОСТ 21.613—88. СПДС.Силовое электрооборудование. Рабочие чертежи.
Скачать

50.ГОСТ 21.614—88. СПДС.Изображения условные графические электрооборудования и проводок на планах.
Скачать

51.ГОСТР 21.1101 2009 СПДС.ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОЕКТНОЙ И РАБОЧЕЙ ДОКУМЕНТАЦИИ
Скачать

52.СТ СЭВ 160-75 Обозначения условные графические линий электроснабжения и связи.
Скачать

53.ГОСТ Р 21.1702-96. СПДС Правила выполнения рабочей документации железнодорожных путей.
Скачать

54.ГОСТ 21.406-88 (1998) СПДС. Проводные средства связи. Обозначения условные графические на схемах и планах.
Скачать

55.Условные графические обозначения в схемах питания и секционирования и планах контактной сети и вл железных дорог. 1996 г.
Скачать

ВВЕРХ

moysait1984.narod.ru

СПДС

Система проектной документации для строительства (СПДС) - комплекс нормативных организационно-методических документов, устанавливающих общетехнические требования, необходимые для разработки, учета, хранения и применения проектной документации для строительства объектов различного назначения.

Основное назначение стандартов СПДС заключается в установлении единых правил выполнения проектной документации для строительства, обеспечивающих:

  • унификацию состава, правил оформления и обращения документации с учетом назначения проектных документов;
  • комплектность выдаваемой заказчику документации с учетом специализации подрядчика, вида и назначения используемых им документов;
  • максимально необходимый объем документации для производства строительно-монтажных работ;
  • общие правила выполнения чертежей и текстовых документов независимо от назначения проектируемого объекта и вида проектных решений;
  • унификацию форм проектных документов и графических изображений с исключением не требующейся потребителю информации;
  • унификацию терминов и понятий, применяемых в СПДС;
  • применение проектной документации в автоматизированных системах проектирования и управления строительным производством;
  • возможность качественного выпуска проектной продукции и ее репрографии.

Кроме того, требования стандартов СПДС должны быть взаимоувязаны с требованиями стандартов соответствующих унифицированных систем документации, в т.ч. государственных стандартов Единой системы конструкторской документации (ЕСКД), стандартов системы репрографии и СФД, международных стандартов ИСО и МЭК, а также с другими взаимосвязанными нормативными документами.

ГОСТ 21.001-93 Система проектной документации для строительства. Общие положения


ссылки

el-help.info

ГОСТ 2.306-68 «ЕСКД. Обозначения графических материалов и правила их нанесения на чертежах»

ГОСТ 2.306−68 «ЕСКД. Обозначения графических материалов и правила их нанесения на чертежах»

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 2).

1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

Черт. 1а

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Примечания:

  1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
  2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.
  3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

Черт. 1, a-сетка Черт. 1, б-засыпка

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Примечания:

  1. (Исключено, Изм. № 1).
  2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
  3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501−93.
  4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2а) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Черт. 2а Черт. 2б

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 2 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.
(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). Линии штриховки стекла (черт. 7) следует наносить с наклоном 15−20° к линии большей стороны контура сечения.

(Измененная редакция, Изм. № 4).

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт. 8, 9).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт. 8 Черт. 9

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.
(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

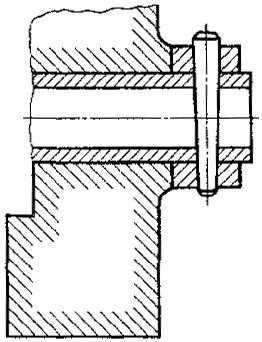

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

Черт. 10 Черт. 11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).
(Измененная редакция, Изм. № 1).

Черт. 12

www.spds.ru
