Экскаватор гусиничный одноковшовый ВЭКС ЭО-5124

На строительные площадки землеройная техника производства Воронежского экскаваторного завода в значительных объемах начала поставляться в послевоенные годы. Машиностроители освоили производство канатных агрегатов различного назначения и размерных типов, которые отличались простотой и надежностью. В конце 70-х годов завод начал выпуск машин с гидравлическим приводом на рабочее оборудование и ходовую часть.

Что обеспечивало:

  • уменьшение веса машины и ее габаритов;
  • увеличение усилия копания;
  • работу машины в стесненных условиях городской застройки и ограниченных по площади стройплощадках;
  • расширение перечня сменного оборудования, улучшающего возможности экскаватора.

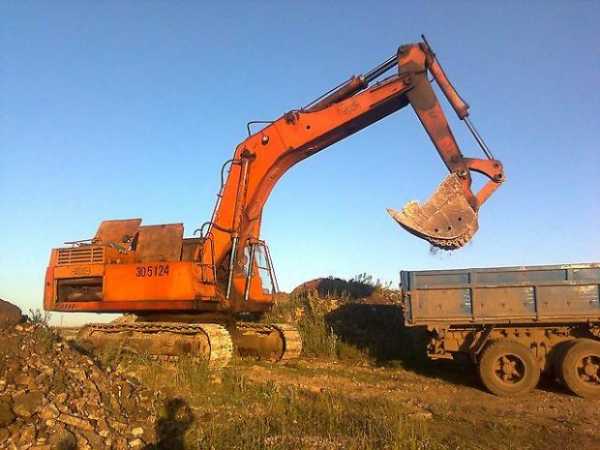

Одной из подобных машин стала модель ВЭКС ЭО-5124 и ее модификация с индексом А. Агрегат выпускался с 1984 года, построен по отработанной конструктивной схеме экскаватора ЭО-5122.

Видео: Работа экскаватора ЭО-5124

Назначение и сфера использования экскаватора пятой размерной группы массой 39 тонн с гусеничным ходовым приводом тракторного типа и жесткой подвеской исполнительного оборудования. Эффективно используется:

  • при подготовке котлованов под фундаменты, копке траншей и канав по грунтам до IV группы плотности;
  • в перемещении сыпучих материалов в бурты и погрузке их в транспортные средства;
  • при проведении планировочных работ;
  • для сноса и демонтажа зданий и сооружений.

Основная схема установки исполнительного оборудования «обратная лопата», по плотным грунтам ковш и стрела-рукоять перестраиваются на режим «прямая лопата». В качестве дополнительного оборудования применяются универсального назначения гидромолот, зуб-рыхлитель, гидроножницы, грейферные погрузочные устройства, буровое оборудование.

Устройство машины

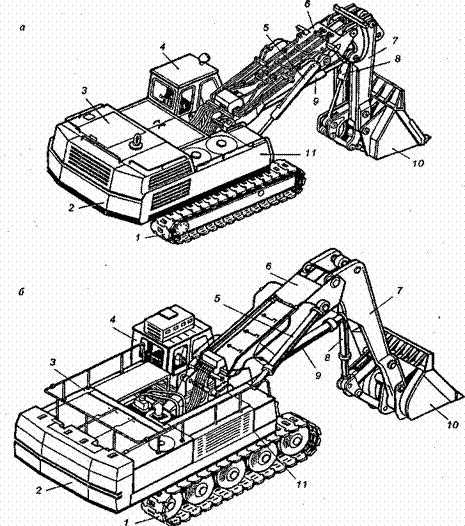

Экскаватор ВЭКС ЭО-5124 «прямая лопата»: 1 —тележка хода; 2 — груз противовеса; 3— силовой отсек; 4 — кабина; 5, 8, 9 — гидравлические цилиндры рукояти, стрелы, ковша; 6 — стрелковой механизм; 7 — рукоять стрелы; 10 — ковшовое устройство; 11 —платформа поворотного типа под оборудование

В основе агрегата жесткая сварная рама, на которой крепится унифицированный для всей серии ВЭКС опорно-поворотный механизм (ОПУ) с диаметром опорного кольца 1900 мм.

На ОПУ устанавливаются:

  • платформа с дизельной силовой установкой и гидравлическая система;
  • одноместная кабина управления;
  • агрегаты гидравлической трансмиссии;
  • стреловой устройство с рукоятью и ковшом;
  • груз противовеса.

К раме крепятся гусеничные тележки хода с гидромоторами, планетарными редукторами, опорными и направляющими роликами, натяжителями гусениц. В зависимости от состояния грунта на строительной площадке применяются гусеничные ленты с шириной трака 600 или 900 мм.

Энергоустановка и гидросистема

Восьмицилиндровый дизель Ярославского моторного завода на мощность 170 л. с. через редукторный узел передает усилие вращения на два аксиально-поршневых насоса гидравлической системы. Напорный поток рабочей жидкости (250 кг/см2) обеспечивает работу двухходовых гидравлических цилиндров стрелового экскаваторного оборудования, гидромотора ОПУ и гидродвигателей ходовой части. Насосы, двигатели, распределительные и исполнительные устройства гидравлической системы отечественного производства.

Экскаватор ВЭКС ЭО-5124

Экскаваторное оборудование

Рабочий орган —  подвижный ковш, установленный на рукояти стрелы. Загрузка производится перемещением ковшового устройства при резании грунта. Ориентация зуба ковша на агрегат, определяет схему установки «обратная лопата». При способе установки «прямая лопата» режущие зубья направлены от машины, в ковше предусмотрен узел открытия днища для выгрузки.

Кабина управления

Цельнометаллическая одноместного типа кабина унифицирована под модельный ряд, снабжена системами вентиляции и отопления. В регулируемое пульт-кресло вмонтированы органы управления гидравликой основных механизмов.

Это важно! Агрегаты и детали изделия унифицированы с узлами машин модельного ряда, что делает проще обслуживание и ремонт экскаватора.

По отзывам механизаторов, работающих на ЭО-5124, на машинах раннего выпуска имелись проблемы с гидравлической трансмиссией и ее узлами — отказы в работе насосной установки и гидромоторов, разгерметизация напорных шлангов, возникновение ударных нагрузок в системе при переключении режимов работы механизмов. Частично недостатки были устранены при переходе к производству изделия ЭО-5124А. На более поздние модели ВЭКСов устанавливалась гидравлика немецкой компании BOSCH-REXROTH, что сняло проблемы по гидравлической части.

Технические параметры ВЭКС ЭО-5124 и ЭО-5124А

Параметр Ед. изм. Показатель
Силовой агрегат Дизельный агрегат 2381 Ярославского моторного завода
Мощность л. с. 170
Управление механизмами гидравлика
Масса готовой к эксплуатации машины т 39
Удельное давление кПа 81-98
Темп вращения платформы об/мин 5,6
Потребление дизтоплива л/час 22
Темп движения по рабочей площадке км/час 2,2
Параметры по габаритам (Д/Ш/В) м 11,77/3,4/4,66
Высота копания м 8,7
Глубина копания -/- 6,5
Высота выгрузки -/- 5,3
Радиус рабочей зоны -/- 10,0
Усилие копания кгс 17000
Ковш м3 1,6

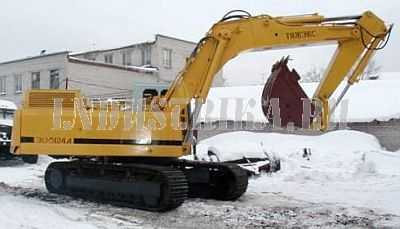

Это важно! Экскаватор ВЭКС ЭО-5124А является модернизированным аналогом модели 5124. Весовые, габаритные параметры, эксплуатационные характеристики в машине сохранены полностью. Установлен более эффективный и экономичный ярославский дизель 8484-1, внесены изменения в гидравлическую схему, органы управления, ходовую часть, привод ОПУ, что повысило надежность машины, сделало более комфортным управление.

Производство экскаваторов ВЭКС прекращено в связи с банкротством завода. На рынке специальной техники машины пятого размерного типа представлены продукцией:

  • отечественных компаний «Тверской экскаватор», «Ковровец»;
  • зарубежных фирм HYUNDAI, JCB, Liebherr и др.

Приобретение модели 5124 в рабочем состоянии возможно на вторичном рынке. За обслуживание и ремонт машин берутся предприятия машиностроительного комплекса.

Видео: ЭО-5124 в работе

stroyteh.pro

ВЭКС ЭО 5124А - Экскаваторы гусеничные (EHO 5124A - VEHKS EHO 5124A - VEKS ЭО 5124А - VEX ЭО 5124А - ВЕКС ЭО 5124А - ВЭКС ЭО 5124А - ТЯЖЭКС ЭО 5124А - Экскаватор гусеничный ВЭКС ЭО 5124А - Экскаватор гусеничный ЭО 5124А - ЭО 5124А) - Технические характеристики ВЭКС ЭО 5124А - Габаритные размеры ВЭКС ЭО 5124А - Двигатель ВЭКС ЭО 5124А - Ходовая часть ВЭКС ЭО 5124А

Документ энциклопедии Стройтех, Категория: Экскаваторы гусеничные

Технические характеристики ВЭКС ЭО 5124А

  • Эксплуатационная масса:39 000,00 кг
  • Эксплуатационная мощность:125,00 кВт
  • Скорость:-

Габаритные размеры ВЭКС ЭО 5124А

  • Длина:11 770,00 мм
  • Ширина:3 400,00 мм
  • Высота:4 460,00 мм

Двигатель ВЭКС ЭО 5124А

  • Модель двигателя:ЯМЗ-8484-10
  • Объем двигателя:-
  • Частота оборотов двигателя:-
  • Ход поршня двигателя:-

Ходовая часть ВЭКС ЭО 5124А

Эксплуатационные характеристики ВЭКС ЭО 5124А

  • Высота выгрузки:5 300,00 мм
  • Глубина бурения:20 000,00 мм
  • Глубина копания - обратная лопата:6 500,00 мм
  • Диаметр бурения:630,00-1 000,00 мм
  • Объем гидравлической системы:570,00 л
  • Объем ковша - обратная лопата:1,55 м³
  • Объем ковша - прямая лопата:2,00 м³
  • Объем топливного бака:400,00 л
  • Радиус бурения:3 600,00 мм
  • Радиус копания - обратная лопата:10 000,00 мм
  • Радиус копания - прямая лопата:8 900,00 мм




EHO 5124A
|
VEHKS EHO 5124A
|
VEKS ЭО 5124А
|
VEX ЭО 5124А
|
ВЕКС ЭО 5124А
|
ВЭКС ЭО 5124А
|
ТЯЖЭКС ЭО 5124А
|
Экскаватор гусеничный ВЭКС ЭО 5124А
|
Экскаватор гусеничный ЭО 5124А
|
ЭО 5124А





Энциклопедия СтройТех является открытой справочно-информационной системой.
Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность - смело вносите свои правки.
• Не нашли нужного документа - добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого - форма отправки предложений.

На правах рекламы:

www.stroyteh.ru

Экскаватор ЭО-5124 ВЭКС технические характеристики

Экскаватор ЭО-5124 ВЭКС является высокопроизводительным, мощным гусеничным экскаватором.

Экскаватор ЭО-5124 ВЭКС технические характеристики двигателя:


  • марка двигателя ЯМЗ-8484-10;
  • тип - дизельный;
  • номинальная мощность 125 кВт или 170 л. с.

Экскаватор гусеничный ЭО-5124 ВЭКС эксплуатируется для разновидных землеройных работ при сельском, городском, транспортном, промышленном строительстве, погрузки скальных пород, сыпучих материалов, мерзлых грунтов.

Экскаватор ЭО-5124 ВЭКС технические характеристики:

  • Габаритные размеры:
    • высота 4460 мм;
    • ширина 3400 мм;
    • длина 11770 мм.
  • Эксплуатационный вес 39000 кг.
  • Уровень потребления дизтоплива 96,5 г/м3.
  • Емкость бака дизтоплива 400 л.
  • Емкость гидравлической системы 570 л.
  • Грузоподъемность трейлера.
  • Давление на грунт 82 Кпа.

Экскаватор гусеничный ЭО-5124 ВЭКС обладает следующими достоинствами:

  • качество производства;
  • наличие мощного двигателя;
  • наличие кабины, обеспечивающей высокие эргономические показатели, защиту от газа, пыли, шума, отличную обзорность, комфортабельность рабочего места;
  • наличие отопителя кабины;
  • наличие удобно расположенных рукоятки управления, контрольно-измерительных приборов, регулируемого сиденья, отсеков для хранения аптечки, огнетушителя и других предметов;
  • соответствие требованиям стандартов относительно дымности, выброса вредных веществ, среднего давления гусеничных лент на опорную поверхность и других показателей;
  • удобство управления операциями техники;
  • возможность осуществления операций по запуску двигателя техники, контролю работ ее систем исключительно из кабины водителя;
  • длительный период эксплуатации, износостойкость;
  • доступность деталей, ремонтопригодность, легкость технического обслуживания;
  • возможность смены рабочего оборудования в зависимости от категории разрабатываемого грунта;
  • возможность применения техники при температуре от - 40 до + 40 градусов Цельсия;
  • возможность движения техники в тяжелых условиях за счет большого тягового усилия.

Читайте также

industrika.ru

ВЭКС ЭО-5124 - Экскаваторы гусеничные (EHO-5124 - VEHKS EHO-5124 - VEKS ЭО 5124 - VEX ЭО 5124 - ВЕКС ЭО 5124 - ВЭКС ЭО 5124 - ВЭКС ЭО-5124 - ТЯЖЭКС ЭО 5124 - Экскаватор гусеничный ВЭКС ЭО 5124 - Экскаватор гусеничный ЭО 5124 - ЭО-5124) - Технические характеристики ВЭКС ЭО-5124 - Габаритные размеры ВЭКС ЭО-5124 - Двигатель ВЭКС ЭО-5124 - Ходовая часть ВЭКС ЭО-5124

1. Аренда экскаватора-планировщика ВЭКС-20К Руза
Экскаватор колесный
2015 г.
09.08.2016
г. Руза 		цена по запросу
2. Аренда экскаватора-планировщика ВЭКС-20К Орехово-З
Экскаватор колесный
2012 г.
30.07.2016
г. Орехово-Зуево 		цена по запросу
3. Аренда экскаватора-планировщика ВЭКС-20К Немчиновк
Экскаватор колесный
2012 г.
30.07.2016
г. Немчиновка 		цена по запросу
4. Аренда экскаватора-планировщика ВЭКС-20К Павловски
Экскаватор колесный
2012 г.
29.07.2016
г. Павловский Посад 		цена по запросу
5. Аренда колесного экскаватора ВЭКС ЭО-43211 (20К) Ч
Экскаватор колесный
2014 г.
10.06.2016 		Unirenter
г. Чехов 		цена по запросу
6. Аренда экскаватора-планировщика ВЭКС оаоа Братск
Экскаватор-планировщик
2010 г.
10.01.2016 		Спец Тех
г. Братск 		20 000 РУБ/смена
7. Экскаватор HITACHI ZX330LC-5G.
Экскаватор гусеничный
2014 г.
01.11.2018 		Техстройконтракт
г. Мурманск 		цена по запросу
8. Экскаватор гусеничный Hyundai R850LC-9.
Экскаватор гусеничный
2017 г.
31.10.2018 		Техстройконтракт
Московская область 		цена по запросу
9. Экскаватор гусеничный Hyundai R330LC-9S.
Экскаватор гусеничный
2018 г.
31.10.2018 		Техстройконтракт
г. Нерюнгри 		цена по запросу
10. Экскаватор гусеничный Hyundai R330LC-9S.
Экскаватор гусеничный
2017 г.
30.10.2018 		Техстройконтракт
г. Нерюнгри 		цена по запросу

www.stroyteh.ru

ВЭКС ЭО-5124 - Экскаваторы гусеничные (EHO-5124 - VEHKS EHO-5124 - VEKS ЭО 5124 - VEX ЭО 5124 - ВЕКС ЭО 5124 - ВЭКС ЭО 5124 - ВЭКС ЭО-5124 - ТЯЖЭКС ЭО 5124 - Экскаватор гусеничный ВЭКС ЭО 5124 - Экскаватор гусеничный ЭО 5124 - ЭО-5124) - Технические характеристики ВЭКС ЭО-5124 - Габаритные размеры ВЭКС ЭО-5124 - Двигатель ВЭКС ЭО-5124 - Ходовая часть ВЭКС ЭО-5124

1. Аренда экскаватора-планировщика ВЭКС-20К Руза
Экскаватор колесный
2015 г.
09.08.2016
г. Руза 		цена по запросу
2. Аренда экскаватора-планировщика ВЭКС-20К Орехово-З
Экскаватор колесный
2012 г.
30.07.2016
г. Орехово-Зуево 		цена по запросу
3. Аренда экскаватора-планировщика ВЭКС-20К Немчиновк
Экскаватор колесный
2012 г.
30.07.2016
г. Немчиновка 		цена по запросу
4. Аренда экскаватора-планировщика ВЭКС-20К Павловски
Экскаватор колесный
2012 г.
29.07.2016
г. Павловский Посад 		цена по запросу
5. Аренда колесного экскаватора ВЭКС ЭО-43211 (20К) Ч
Экскаватор колесный
2014 г.
10.06.2016 		Unirenter
г. Чехов 		цена по запросу
6. Аренда экскаватора-планировщика ВЭКС оаоа Братск
Экскаватор-планировщик
2010 г.
10.01.2016 		Спец Тех
г. Братск 		20 000 РУБ/смена
7. Экскаватор HITACHI ZX330LC-5G.
Экскаватор гусеничный
2014 г.
01.11.2018 		Техстройконтракт
г. Мурманск 		цена по запросу
8. Экскаватор гусеничный Hyundai R850LC-9.
Экскаватор гусеничный
2017 г.
31.10.2018 		Техстройконтракт
Московская область 		цена по запросу
9. Экскаватор гусеничный Hyundai R330LC-9S.
Экскаватор гусеничный
2018 г.
31.10.2018 		Техстройконтракт
г. Нерюнгри 		цена по запросу
10. Экскаватор гусеничный Hyundai R330LC-9S.
Экскаватор гусеничный
2017 г.
30.10.2018 		Техстройконтракт
г. Нерюнгри 		цена по запросу

www.stroyteh.ru

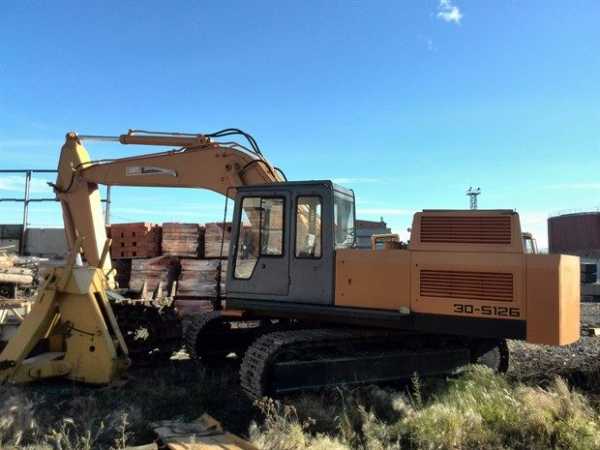

Гусеничный экскаватор ВЭКС ЭО-5126

Одноковшовый экскаватор ВЭКС ЭО-5126 выпускается Воронежским предприятием. Завод ведёт свою историю с 1915 года и специализируется на разработке тяжёлой землеройной техники. Кстати, во время Великой Отечественной войны, производственные линии предприятия были переоборудованы на выпуск легендарных «Катюш». С 2011 года, ВЭКС выпускает инновационный экскаватор ДГЭ-1200, который используется в горнодобывающей промышленности. Масса техники 116 тонн, ковш гиганта вмещает 32 кубометра горной породы.

Особенности

Возможности ВЭКС ЭО-5126 выглядят намного скромнее современных моделей. Машина относится к 5-му классу тяжёлой техники, разрабатывался для земляных работ на грунтах 1-4 категории сложности, а также скальных пород с предварительным дроблением.

Среди ключевых преимуществ техники можно выделить следующие моменты:

  • Удельно низкое давление на грунт.
  • Соответствие международным нормам для этого класса машин.
  • Возможность работать с быстросменным дополнительным оборудованием.
  • Высокая производительность при сравнительно низких показателях шума – не более 70 дБ.
  • Оптимизированная динамика действия гидравлического привода, что повышает износостойкость основных узлов и механизмов.
  • Возможность работать при низких минусовых температурах без потери производственной мощности.
  • Высокая ремпригодность и большой моторесурс.

Стоит отметить, что экскаватор штатно оснащается одноместной кабиной повышенной комфортности. К месту работ экскаватор доставляется спецтранспортом или железнодорожными платформами.

Технические характеристики

Конструкционная масса экскаватора 32 тонны, при этом давление на грунт гусеничным полотном не превышает порог в 0.68 кгс/см2. Это даёт возможность использовать технику в сельскохозяйственной отрасли, не повреждая плодородного слоя почвы. Например, при обустройстве оросительных каналов. Вообще, основная сфера применения ВЭКС ЭО-5126 – это коммунальные хозяйства, дорожное строительство, нефтегазовая промышленность.

Ключевые технические параметры экскаватора выглядят так:

  1. Внешние габариты (Д/Ш/В) – 10 050/3 170/3 500 мм.
  2. Двигатель – 170-сильный дизель ЯМЗ-238 ГМ2.
  3. Ёмкость обратной лопаты – 1.25 м3.
  4. Глубина выемки грунта – 6.2 м.
  5. Рабочий радиус – 9.6 м.
  6. Высота разгрузки – 5.9 м.
  7. Номинальное усилие – 157 кН.
  8. Гидропривод поворота платформы – нерегулируемый, аксиально-поршневого типа.
  9. Гидропривод ходовой части – регулируемый, аксиально-поршневого типа (2 шт).

Техника может дополнительно оснащаться гусеничным полотном, ширина которого 900 мм. Это помогает снизить давление на грунт до 0.47 кгс/см2, что даёт возможность использовать технику на заболоченных грунтах. Помимо этого, экскаватор штатно комплектуется системой холодного запуска, обеспечивающей бесперебойный запуск двигателя при внешних температурных показателях до -40 градусов.

Видео: Работа ЭО-5126

Модельный ряд

Стоит уточнить, что ВЭКС ЭО-5126 не имеет модификаций, созданных на своей платформе, хотя модельный ряд предприятия насчитывает ещё 8 вариаций тяжёлых экскаваторов. В частности:

  • ЭО-43211. Масса машины 19.5 тонн, это гидроприводный экскаватор на пневмоколёсном шасси. В зависимости от выполняемых работ, ковш может заменяться рыхлителем, грейфером, гидромолотом.
  • 20К. Экскаватор-планировщик на пневмоколёсном шасси. Расход горючего 16.5 л, при продолжительности рабочего цикла 18 сек.
  • 30L. Масса экскаватора 30 800 кг. В качестве силовой установки используется турбированный двигатель ЯМЗ-236Б, мощностью 184 кВт.
  • ЭО 6124. Гусеничная модель с длительностью рабочего цикла 23 сек. Экскаватор может оснащаться прямой и обратной лопатой.
  • ЭО-6123А-1. Модификация на гусеничном движителе с глубиной копания 8.5-10.8 м.
  • ЭО-5124. Гусеничная техника, которая комплектуется дизельным двигателем ЯМЗ-8484-10.
  • ЭО-5125 и ЭО5121. Машины на гусеничном шасси, массой 39 тонн. Оба экскаватора соответствуют международным стандартам и оснащаются ковшом с вместительностью 1.85м.

Для всех представителей модельного ряда характерна одна особенность. Это доступность запасных частей и использование унифицированных деталей. Это существенно упрощает ремонт, соответственно сокращает время вынужденного простоя техники.

stroyteh.pro

Экскаватор ЭО-6124 ВЭКС технические характеристики

Экскаватор ЭО-6124 ВЭКС это высокопроизводительный гусеничный экскаватор, изготовленный воронежским экскаваторным заводом.

Экскаватор ЭО-6124 ВЭКС технические


характеристики:
  • Силовая установка:
    • тип двигателя - дизельный;
    • мощность двигателя 257 кВт или 350 л. с.
  • Гидравлическая система:
    • давление основного гидравлического насоса 250 кгс/см2;
    • давление вспомогательного гидравлического насоса 35 кгс/см2;
    • объем гидравлической системы 725 л.
  • Размеры:
    • высота 6000 мм;
    • ширина 4100 мм;
    • длина с установленной обратной лопатой 10770 мм.

Экскаватор ЭО-6124 ВЭКС технические характеристики используемого оборудования:

  • Прямая лопата:
    • радиус копания грунта 10300 мм;
    • высота копания грунта 10800 мм;
    • высота выгрузки грунта 5950 мм;
    • длительность рабочего цикла 23 с.
  • Обратная лопата:
    • радиус копания грунта 13100 мм;
    • глубина копания грунта 8500 мм;
    • высота выгрузки грунта 6500 мм;
    • длительность рабочего цикла 29 с.

Экскаватор гусеничный ЭО-6124 ВЭКС используется для разработки грунта первой, второй, третей и четвертой категорий, погрузки измельченных скальных пород, величина кусков которых должна составлять до 1/3 от ширины ковша. Данная техника эксплуатируется при температуре минус 40 - плюс 40 градусов Цельсия. Экскаватор можно оборудовать обратной, прямой лопатой, другим сменным рабочим оборудованием.

Экскаватор гусеничный ЭО-6124 ВЭКС имеет такие преимущества как:

  • высокая производительность;
  • соответствие стандартам относительно экологических показателей, среднего давления гусеничных лент экскаватора на опорную поверхность;
  • наличие сертификатов соответствия стандартам;
  • длительный период эксплуатации;
  • возможность перемещения экскаватора на одной железнодорожной платформе;
  • комфортабельность рабочего места;
  • наличие одноместной кабины, которая оборудована комфортным сиденьем, пультом управления, приборами контроля, системой обогрева, отсеками для хранения аптечки, огнетушителя и других необходимых предметов;
  • возможность комплектации экскаватора расширенным комплектом необходимых запчастей, инструментов;
  • улучшенная динамика работы гидропривода, повышенная надежность, износостойкость деталей, узлов;
  • возможность увеличения технической производительности, высоты копания, выгрузки;
  • легкость технического обслуживания, ремонтопригодность, доступность деталей;
  • минимальный уровень шума;
  • наличие мощного двигателя дизельного типа с системой подогрева, которая гарантирует автоматическое поддержание теплового режима его функционирования.

Читайте также

industrika.ru
