К основному рабочему оборудованию автогрейдера ДЗ-122, ДЗ-143 относят отвал с тяговой рамой; механизм поворота отвала; механизм подвески тяговой рамы.
Рис. 13. Отвал с тяговой рамой ДЗ-122,143
а — общий вид; б— регулирование зазора поворотного круга у поперечины тяговой
рамы; в — регулирование зазора поворотного круга в середине тяговой рамы; 1 —
шкворень; 2, 20, 23 — регулировочная прокладка; 3 — тяговая рама; 4 — боковой
нож; 5 — редуктор поворота отвала; 6, 7, 10 — шаровой шарнир; 8, 17 —
гидроцилиндр; 9 — поперечина тяговой рамы; 11 — кронштейн поворотного круга; 12
— кронштейн отвала; 13 — выступ; 14 — ось; 15 — отвал; 16 — основной нож; 18 —
зубчатый венец; 19 — поворотный круг; 21, 24 — накладка; 22 — болт
Рама 3 представляет собой сварную конструкцию, состоящую из двух продольных балок коробчатого сечения и связывающую их толстолистовой поперечной балки.
Под этой балкой и в средней части под продольными балками приварены горизонтальные плиты, служащие для крепления поворотного круга и редуктора поворота отвала автогрейдера.
На поперечной балке установлены шаровые шарниры 6, 7 и 10 для крепления штоков гидроцилиндров подъема и выноса отвала 15 с тяговой рамой.
На переднем конце продольных балок закреплен шкворень 1, которым тяговая рама соединяется с головной отливкой основной рамы автогрейдера.
Через шаровой шкворень 1 передается все тяговое усилие от ведущих колес грейдера ДЗ-122, 143 к отвалу. В то же время шаровой шкворень должен обеспечивать свободное шарнирное соединение тяговой рамы и основной.
Для этого в шарнире предусмотрен зазор до 0,5 мм, устанавливаемый с помощью регулировочных прокладок 2.
Отвал 15, имеющий лобовой лист цилиндрической формы, усилен с задней стороны листами, образующими вместе с лобовым листом жесткую и прочную конструкцию коробчатого сечения. На отвале установлены основные 16 и боковые 4 ножи.
При износе режущей кромки основные ножи, имеющие режущие кромки с двух сторон, переворачивают. Боковые ножи, также имеющие две режущие кромки, при износе могут быть смещены вниз или перевернуты.
Отвал автогрейдера ДЗ-122, ДЗ-143 с задней стороны имеет верхний и нижний выступы 13, входящие в пазы двух боковых кронштейнов 12, которые закрепляются на ось 14 кронштейна 11 поворотного круга 19. Таким образом, отвал с поворотным кругом представляет собой единый узел с возможностью поворота относительно друг друга вокруг оси 14.
Это предусмотрено для обеспечения регулировки угла резания отвала гидроцилиндрами 17, закрепленными одними проушинами к поворотному кругу, а другими — к кронштейнам 12 отвала.
Отвал 15, связанный выступами с пазами кронштейнов 12, может с помощью гидроцилиндра 8 перемещаться вдоль пазов относительно оси поворотного круга в обе стороны.
Поворотный круг 19 состоит из толстолистового кольца, к которому приварены два кронштейна 11, и зубчатого венца 18. Венец прикреплен к кольцу болтами, что дает возможность менять положение венца относительно поворотного круга при неравномерном износе зубьев.
Поворотный круг грейдера накладками 21 (рис.13, б) и 24 (рис.13, в), расположенными одна у поперечной балки и две в середине тяговой рамы, с помощью болтов крепится к тяговой раме 3, Вырез накладок предотвращает вертикальное и боковое смещение поворотного круга 19 относительно рамы.
Для свободного, без заедания, поворота круга между накладками предусмотрены регулировочные прокладки 20 и 23, обеспечивающие вертикальный зазор между поверхностями круга и накладок в пределах 1,5…3,5 мм. Боковой зазор между накладками и торцом поворотного круга в пределах 1…3 мм регулируют болтом 22.
Поворот отвала в плане выполняется редуктором 5, закрепленным на средней плите тяговой рамы.
Рис.14. Механизм поворота отвала ДЗ-122, ДЗ-143
1 — гидромотор; 2,7— прокладка; 3 — конический подшипник; 4 — болт; 5 — стакан- 6 — редуктор; 8 — зубчатое колесо; 9 — червячное колесо; 10 — червяк
Механизм поворота отвала ДЗ-122, 143 (рис. 14) представляет собой червячный редуктор 6, приводимый гидромотором 1. Это одноступенчатый редуктор, состоящий из червяка 10 и червячного колеса 9, на конце вала которого закреплено выходное зубчатое колесо 8.
Редуктор установлен на тяговой раме таким образом, что выходное зубчатое колесо 8 входит в зацепление с венцом поворотного круга и может поворачивать его вместе с отвалом на 360°.
Гидромотор автогрейдера ДЗ-122, ДЗ-143 соединен с валом червяка 10 с помощью кулачковой муфты. Вал червяка установлен на конических подшипниках 3, а червячное колесо 9 с валом — на шарикоподшипниках.
Детали редуктора смазываются разбрызгиванием из масляной ванны, заполненной через отверстие в корпусе, закрытое пробкой.
В червячном редукторе 6 регулируют осевой зазор в зацеплении червячной пары, который должен быть в пределах 0,05 …0,1 мм.
Регулируется этот зазор за счет изменения числа прокладок 7 под крышкой и перемещения стакана 5 с помощью болта 4. Натяг конических подшипников 3 регулируют прокладками 2.
______________________________________________________________________________________________
______________________________________________________________________________________
___________________________________________________________________________________________
Другая спецтехника
МТЗ-80
______________________________________________________________________________________
ЯМЗ-236
ЯМЗ-238
Т-130
Т-170
КРАЗ
texav.ru
Тормозная система и электрооборудование автогрейдеров ДЗ-122, ДЗ-143
_______________________________________________________________________________________
Тормозная система автогрейдеров ДЗ-122, ДЗ-143
Автогрейдеры ДЗ-122, ДЗ-143 оборудуются гидравлической или пневматической тормозной системой, предназначенной для торможения задних ведущих колес. Кроме того, они снабжены и стояночным тормозом с механическим приводом, установленным в трансмиссии.
Тормозная система автогрейдеров ДЗ-122, ДЗ-143 имеет много общего с тормозными системами автомобилей, срабатывает от действия педали, но для усиления этого действия в тормозной системе предусмотрен гидроусилитель.

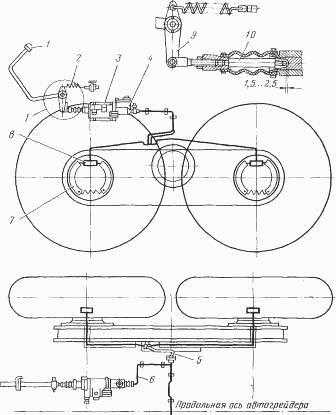

Рис. 15. Гидравлическая тормозная система ДЗ-122, ДЗ-143
1 — педаль; 2— возвратная пружина; 3— гидроусилитель; 4— тормозной цилиндр; 5 — шланг; 6 — трубопровод; 7 — тормозная колодка; 8 — колесный тормозной цилиндр; 9 — рычаг; 10 — толкатель
Тормозная система автогрейдеров ДЗ-122, ДЗ-143 состоит из педали 1 (рис. 15), главного тормозного цилиндра 4 с гидроусилителем 3, четырех колесных колодочных тормозов, системы трубопроводов 6 и гибких шлангов 5.
С помощью педали, на которую нажимает машинист, поворачивается вертикальный рычаг 9, одно плечо которого давит на толкатель 10 гидроусилителя 3, а к другому прикреплена возвратная пружина 2, возвращающая педаль в исходное положение при отсутствии нагрузки от ноги машиниста.
Рис. 16. Схема работы гидроусилителя и главного тормозного цилиндра ДЗ-122, ДЗ-143
1 — корпус главного тормозного цилиндра; 2 — корпус гидроусилителя; 3, 10, 14, 17, 18—пружины; 4 — перепускной клапан; 5 —золотник; 6 — толкатель; 7 — рычаг; 8— ось; 9 —поршень гидроусилителя; 11 — поршень тормозного цилиндра; 12, 13—клапаны; 15 – тормозная жидкость; 16 — компенсационное отверстие; I — от гидронасоса; II — на слив; III — в колесные тормозные цилиндры.
Гидроусилитель, подключенный к общей гидросистеме автогрейдера, изготовлен в сборе с главным тормозным цилиндром, действие которого он и усиливает.
В корпусе 2 гидроусилителя (рис. 16) расположен поршень 9, внутри которого может перемещаться золотник 5 под действием толкателя 6. На толкатель 6 через рычаг 7 передается усилие от педали.
В корпусе 2 просверлены каналы для подвода и отвода рабочей жидкости и находится перепускной предохранительный клапан 4. К корпусу гидроусилителя автогрейдеров ДЗ-122, ДЗ-143 присоединен главный тормозной цилиндр 1, снабженный своим поршнем 11, клапанами 12, 13 и емкостью для тормозной жидкости 15.
Золотник 5 с поршнем 9 гидроусилителя соосны с поршнем 11 главного тормозного цилиндра и могут на него воздействовать при перемещении их педалью.
Колодочные тормоза автогрейдеров ДЗ-122, ДЗ-143 по конструкции идентичны известным автомобильным колодочным гидравлическим тормозам.
Они имеют расположенные внутри тормозного барабана две тормозные колодки с наклепанными или приклеенными снаружи фрикционными накладками, рабочий тормозной цилиндр, раздвигающий колодки при поступлении в полость цилиндра тормозной жидкости, возвратные пружины и регулировочные устройства способствующие установлению между тормозным барабаном и колодками в расторможенном состоянии зазора в 0,2…0,5 мм.
Электрооборудование автогрейдера ДЗ-122, ДЗ-143
Автогрейдеры ДЗ-122, ДЗ-143 имеют электрическую схему, содержащую соответствующее электрооборудование постоянного тока с номинальным напряжением 12 В.
Схема электрооборудования автогрейдеров ДЗ-122, ДЗ-143 состоит из источников электроэнергии, питающих электросхему, потребителей электроэнергии, обеспечивающих работу систем и механизмов автогрейдера, коммутационной аппаратуры, с помощью которой осуществляется включение потребителей электроэнергии, защита электрической схемы, ее монтаж, и электрических проводов.
Примером такой электрической схемы может служить схема электрооборудования автогрейдера ДЗ-122, 143 (рис.17).
Рис. 17. Схема электрооборудования автогрейдера ДЗ-122, ДЗ-143
Г—генератор; РР—реле-регулятор; Р — реле; В1…В15 — выключатели; БП — блок предохранителей; Л1…Л5— лампы; ЭП—электрофакельный прогреватель; СФ — сигнализация засоренности фильтра; УТ — уровень топлива; ТВ — температура воды; СТМ— сигнализация аварийной температуры масла дизеля; С — звуковой сигнал; ПМ— предупредительный мигающий огонь; НК—наклон колес; ВО — вынос отвала; ФР—фиксация рычага подвески; УР—установка угла резания отвала; ВР — вынос тяговой рамы; ПО — поворот отвала; ЗСт — задний стеклоочиститель; ПСт — передний стеклоочиститель; От — отопитель; Вн — вентилятор; ОК—освещение кабины; ЛФ — левые передние фонари; ПФ — правые передние фонари; ЛЗФ — левые задние фонари; ПЗФ — правые задние фонари; ТС — транспортный ближний и дальний свет; ЗРО — заднее рабочее освещение; ПРО — переднее рабочее освещение; 1777 — подкапотная лампа; ЩП—подсветка щитка приборов; АБ1, АБ2 — аккумуляторные батареи; Пр1, Пр2 — предохранители
В схеме электрооборудования автогрейдеров ДЗ-122, ДЗ-143 использованы источники питания, аккумуляторная батарея 6СТ-68 и генератор ГТ-1А с реле-регулятором, вырабатывающие и регулирующие электрический ток напряжением 12 В, потребители энергии, стартер СТ204, сигнал, стеклоочиститель, вентилятор, лампы фар, подфарников, габаритных огней и др., амперметр, указатели температуры воды, давления масла, уровня топлива, различные датчики, коммутационная аппаратура — штепсельная розетка, выключатель стартера, выключатель массы, штепсель фар, блок предохранителей, переключатель и др.
Как правило, на автогрейдерах используется однопроводная электросхема, когда второй провод заменяет масса машины, т. е. ее металлические части.
СС массой машины соединяется через выключатель массы отрицательный штырь аккумуляторной батареи и одна из клемм всех потребителей электроэнергии.
Все электрооборудование ДЗ-122, ДЗ-143 размещается на автогрейдере согласно его функциональному назначению, сообразуясь со схемой расположения механизмов, удобством использования и управления электрооборудованием.
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
specautotex.ru
Тормоза и электрооборудование автогрейдеров ДЗ-122, 143
РЕМОНТ ГРУЗОВЫХ АВТОМОБИЛЕЙ И СПЕЦТЕХНИКИ
Запасные части, техническое обслуживание и регулировки
______________________________________________________________________________________________
______________________________________________________________________________________________
Тормозная система грейдеров ДЗ-122, ДЗ-143
Автогрейдеры ДЗ-122, 143 оборудуются гидравлической или пневматической тормозной системой, предназначенной для торможения задних ведущих колес. Кроме того, они снабжены и стояночным тормозом с механическим приводом, установленным в трансмиссии.
Тормозная система грейдеров имеет много общего с тормозными системами автомобилей, срабатывает от действия педали, но для усиления этого действия в тормозной системе предусмотрен гидроусилитель.
Рис. 15. Гидравлическая тормозная система ДЗ-122, 143
1 — педаль; 2— возвратная пружина; 3— гидроусилитель; 4— тормозной цилиндр; 5 — шланг; 6 — трубопровод; 7 — тормозная колодка; 8 — колесный тормозной цилиндр; 9 — рычаг; 10 — толкатель
Тормозная система состоит из педали 1 (рис. 15), главного тормозного цилиндра 4 с гидроусилителем 3, четырех колесных колодочных тормозов, системы трубопроводов 6 и гибких шлангов 5.
С помощью педали, на которую нажимает машинист, поворачивается вертикальный рычаг 9, одно плечо которого давит на толкатель 10 гидроусилителя 3, а к другому прикреплена возвратная пружина 2, возвращающая педаль в исходное положение при отсутствии нагрузки от ноги машиниста.

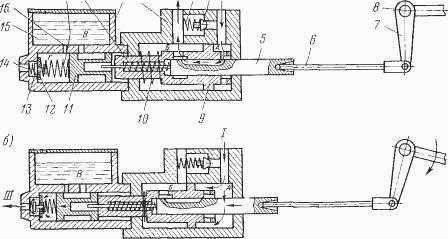

Рис. 16. Схема работы гидроусилителя и главного тормозного цилиндра ДЗ-122, 143

1 — корпус главного тормозного цилиндра; 2 — корпус гидроусилителя; 3, 10, 14, 17, 18—пружины; 4 — перепускной клапан; 5 —золотник; 6 — толкатель; 7 — рычаг; 8— ось; 9 —поршень гидроусилителя; 11 — поршень тормозного цилиндра; 12, 13—клапаны; 15 – тормозная жидкость; 16 — компенсационное отверстие; I — от гидронасоса; II — на слив; III — в колесные тормозные цилиндры.
Гидроусилитель, подключенный к общей гидросистеме автогрейдера, изготовлен в сборе с главным тормозным цилиндром, действие которого он и усиливает.
В корпусе 2 гидроусилителя (рис. 16) расположен поршень 9, внутри которого может перемещаться золотник 5 под действием толкателя 6. На толкатель 6 через рычаг 7 передается усилие от педали.
В корпусе 2 просверлены каналы для подвода и отвода рабочей жидкости и находится перепускной предохранительный клапан 4. К корпусу гидроусилителя автогрейдеров присоединен главный тормозной цилиндр 1, снабженный своим поршнем 11, клапанами 12, 13 и емкостью для тормозной жидкости 15.
Золотник 5 с поршнем 9 гидроусилителя соосны с поршнем 11 главного тормозного цилиндра и могут на него воздействовать при перемещении их педалью.
Колодочные тормоза грейдеров ДЗ-122, ДЗ-143 по конструкции идентичны известным автомобильным колодочным гидравлическим тормозам.
Они имеют расположенные внутри тормозного барабана две тормозные колодки с наклепанными или приклеенными снаружи фрикционными накладками, рабочий тормозной цилиндр, раздвигающий колодки при поступлении в полость цилиндра тормозной жидкости, возвратные пружины и регулировочные устройства способствующие установлению между тормозным барабаном и колодками в расторможенном состоянии зазора в 0,2…0,5 мм.
Электрооборудование автогрейдера ДЗ-122, ДЗ-143
Автогрейдеры имеют электрическую схему, содержащую соответствующее электрооборудование постоянного тока с номинальным напряжением 12 В.
Схема электрооборудования состоит из источников электроэнергии, питающих электросхему, потребителей электроэнергии, обеспечивающих работу систем и механизмов автогрейдера, коммутационной аппаратуры, с помощью которой осуществляется включение потребителей электроэнергии, защита электрической схемы, ее монтаж, и электрических проводов.
Примером такой электрической схемы может служить схема электрооборудования (рис.17).
Рис. 17. Схема электрооборудования автогрейдера ДЗ-122, 143
Г—генератор; РР—реле-регулятор; Р — реле; В1…В15 — выключатели; БП — блок предохранителей; Л1…Л5— лампы; ЭП—электрофакельный прогреватель; СФ — сигнализация засоренности фильтра; УТ — уровень топлива; ТВ — температура воды; СТМ— сигнализация аварийной температуры масла дизеля; С — звуковой сигнал; ПМ— предупредительный мигающий огонь; НК—наклон колес; ВО — вынос отвала; ФР—фиксация рычага подвески; УР—установка угла резания отвала; ВР — вынос тяговой рамы; ПО — поворот отвала; ЗСт — задний стеклоочиститель; ПСт — передний стеклоочиститель; От — отопитель; Вн — вентилятор; ОК—освещение кабины; ЛФ — левые передние фонари; ПФ — правые передние фонари; ЛЗФ — левые задние фонари; ПЗФ — правые задние фонари; ТС — транспортный ближний и дальний свет; ЗРО — заднее рабочее освещение; ПРО — переднее рабочее освещение; 1777 — подкапотная лампа; ЩП—подсветка щитка приборов; АБ1, АБ2 — аккумуляторные батареи; Пр1, Пр2 — предохранители
В схеме электрооборудования грейдеров ДЗ-122, ДЗ-143 использованы источники питания, аккумуляторная батарея 6СТ-68 и генератор ГТ-1А с реле-регулятором, вырабатывающие и регулирующие электрический ток напряжением 12 В, потребители энергии, стартер СТ204, сигнал, стеклоочиститель, вентилятор, лампы фар, подфарников, габаритных огней и др., амперметр, указатели температуры воды, давления масла, уровня топлива, различные датчики, коммутационная аппаратура — штепсельная розетка, выключатель стартера, выключатель массы, штепсель фар, блок предохранителей, переключатель и др.
Как правило, на автогрейдерах используется однопроводная электросхема, когда второй провод заменяет масса машины, т. е. ее металлические части.
СС массой машины соединяется через выключатель массы отрицательный штырь аккумуляторной батареи и одна из клемм всех потребителей электроэнергии.
Все электрооборудование размещается на автогрейдере согласно его функциональному назначению, сообразуясь со схемой расположения механизмов, удобством использования и управления электрооборудованием.
