технические характеристики и обзор модификаций

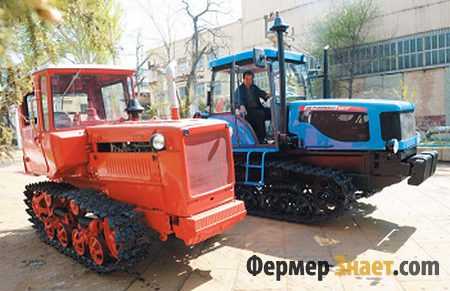

Макет трактора ДТ 75

Содержание:

Трактор ДТ-75 — это гусеничная машина, которая выпускалась в Советском Союзе с 1963 года. Технические характеристики трактора, позволяли ему выполнять различные производственные задачи. Второе поколение этих машин получило ещё больше мощности, что позволило значительно расширить функциональность техники. Трактора ДТ-75 выпускались в Волгограде и на территории Казахстана.

Благодаря мощной силовой установке, трактора могли использоваться как бульдозер, выполнять функцию тягача и применяться для вспахивания полей. Небольшой вес и широкое гусеничное полотно, обеспечивали машинам хорошую проходимость и манёвренность. Благодаря этим особенностям, трактор ДТ-75 наиболее широко использовался для полевых работ и на лесозаготовках.

Устройство техники

На первые модели ДТ-75 устанавливались четырёхцилиндровые дизельные двигатели СМД-14. Эти агрегаты выдавали мощность в 75 лошадиных сил и обладали рабочим ресурсом в 3000 моточасов.

Трактор ДТ 75

Впоследствии силовую установку заменил усовершенствованный двигатель из этой серии СМД-14НГ. Новый мотор обладал теми же техническими характеристиками, что и его предшественник, но выдавал больше мощности – 80 лошадиных сил.

Для эксплуатации техники в регионах с холодным климатом и работ в зимний период, была предусмотрена система холодного запуска двигателя. За всю историю своего существования, трактор несколько раз модифицировался. На второе поколение машин устанавливались более мощные дизельные агрегаты.

Базой для трактора ДТ-75 служит металлическая составная рама. Она состоит из двух лонжеронов, которые соединены между собой металлическими трубами. На раму крепятся основные узлы трактора: роликовые механизмы, подвеска, гусеничные тележки, блоки направляющих и ведущих катков.

Трансмиссия машины состоит из четырёх ходовой коробки передач, двухдисковой муфты сцепления замкнутого типа и ленточных плавающих тормозов. Коробка передач обеспечивает 7 передних и одну заднюю скорость.

Для увеличения тяговых показателей, на трактора устанавливался уменьшитель хода, одноступенчатый реверсный редуктор и планетарный редуктор для увеличения крутящего момента. Именно эти особенности позволяли устанавливать отвал и использовать машину как бульдозер.

Устанавливался на гусеничный трактор и ВОМ (вал отбора мощности), приводом для него служил ходоуменьшитель и ли редуктор для увеличения крутящего момента. Кстати, эти узлы монтировались на передней стенке коробки передач, но были выделены в отдельный блок.

Трактор ДТ 75 Н

Трактор ДТ-75 имел двухместную подрессоренную кабину. Высокая герметичность обеспечивала защиту от шума и пыли. Водительское кресло обладало возможностью изменять свою конфигурацию. Для комфортной работы была установлена вентиляционная и отопительная системы. За безопасность водителя отвечал каркас безопасности.

В качестве навесного оборудования на трактор ДТ-75 может использовать различные целевые агрегаты. Этому способствует прицепное устройство, задняя навеска и гидравлическая система раздельно-агрегатного типа. Это даёт машине возможность использовать плуг, бульдозер, сеялку борону и устройства для уборки картофеля.

Кроме этого, машина может агрегатироваться с дополнительным оборудованием бокового полунавесного типа. Это позволяет превратить трактор в бетоноукладчик или погрузчик. Широкий спектр возможностей ДТ-75 включает в себя дорожные, строительные и бурильные работы.

Технические характеристики:

Вес	5 550 кг
Параметры: длина/ширина/высота	4 109/1 740/2 304 мм
Радиус разворота	2 250 мм
Колея	1 330 мм
Клиренс	326 мм
Скоростной диапазон	5,5-10,8 км/час
Вращение коленвала	1 700 об/мин
Расход топлива	195 г/кВт час

Обзор модификаций

Гусеничный трактор ДТ-75, стал прототипом для целого модельного ряда. Машины выпускались в разное время, но в каждую версию конструкторы вносили заметные усовершенствования. Рассмотрим наиболее выдающиеся машины из этой серии.

ДТ-75М

Этот гусеничный трактор выпускался в Волгограде и Казахстане с 1967 года. У машины заметно изменился внешний вид. Это проявилось в установке более высокой кабины, которая в отличие от базовой версии сместилась вправо.

С левой стороны кабины монтировался топливный бак. Производители добавили ему объём и он стал вмещать 315 литров горючего. Такая необходимость была вызвана установкой более мощного двигателя – А-41, с мощностью в 90 лошадиных сил.

ДТ-75Б

Машина была спроектирована специально для работ на заболоченных почвах. Этот гусеничный трактор выпускался Волгоградским заводом и использовался на участках добычи торфа. В связи с такой узкой специализацией, конструкторы внесли следующие изменения.

Была увеличена ширина гусеничного полотна. Это позволило значительно увеличить проходимость машины. Кроме того, такое решение уменьшило давление техники на грунт. Для сравнения, у базового ДТ-75 этот показатель равнялся 0,44 кг на сантиметр квадратный. У ДТ-75Б эти данные снизились до 0,24 кг на сантиметр.

Трактор ДТ 75

Изменилась силовая установка, стал использоваться дизельный двигатель СМД-14НГ мощностью в 80 лошадиных сил.

В связи с, работой в сложных условиях, рама была дополнена поддонами для защиты двигателя и трансмиссии от механических повреждений.

ДТ-75К

Гусеничный трактор был предназначен для использования на крутых склонах, угол наклона которых мог достигать 20 градусов. Благодаря конструктивным доработкам, машина нашла своё применение в горнодобывающей отрасли. Ходовая часть была полностью скопирована с ДТ-75Б. Это обеспечивало машине надёжное сцепление с грунтом.

В качестве силовой установки устанавливался дизельный агрегат СМД-14МГ. Чтобы снизить риск опрокидывания машины при работе на крутых склонах, была разработана и установлена предохранительная система.

Отличался трактор и внутренним устройством кабины. Она была двухместной, на сиденья устанавливались не рядом, а напротив друг друга. Положение трактора контролировалось визуально, при помощи указателя крена.

ДТ-75С

Целевое предназначение этой техники сельскохозяйственные и дорожные работы. Из особенностей можно отметить шестицилиндровый турбированный двигатель серии СМД-66.

Трактол ДТ 75 МЛК

Мощность агрегата составляла 170 лошадиных сил, частота вращения – 1 900 об/мин. Кроме этого машина оснащалась гидротрансформатором сопротивления. Эти особенности позволяли машине легко трансформироваться в бульдозер.

Гусеничный трактор ДТ-75 выпускался и на колёсном ходу. Несколько таких машин сошли с конвейера Казахстанского завода. Техника выпускалась ограниченными сериями и применялась в основном в сельском хозяйстве. Колёсную базу получили машины: ДТ-75МЛК, ДТ-75ДК, ДТ-75КП и ДТ-75КПМ.

В 1998 году, тракторный завод, расположенный на территории Казахстана, объявил о своём банкротстве. В настоящее время гусеничный трактор ДТ-75 выпускается только в Волгограде под маркой «Агромаш 90ТГ». На машину устанавливается 94-сильный дизель А-41СИ-02, с частотой вращения 1 750 об/мин. Как и все предшественники, техника предназначена для многоцелевого использования.

Достоинства и недостатки

Гусеничный трактор ДТ-75 — это по-настоящему мощная и функциональная машина. Техника, изготовленная во времена Советского Союза, неплохо справляется с современными задачами.

Небольшой вес машины и предельно низкое давление на грунт, позволяет использовать машину на полях, не опасаясь повреждений плодородного слоя почвы. Все модификации машины отличаются экономичным расходом топлива, надёжностью и простотой в эксплуатации.

Из недостатков можно отметить частый выход из строя гидравлического насоса и некорректную работу встроенного генератора. Как и у большинства советских машин, можно наблюдать протекание масла через сальниковые уплотнители.

fermerznaet.com

Гусеничный трактор ДТ-75Б (технические характеристики)

содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..   Гусеничный трактор ДТ-75Б (технические характеристики) описание и технические характеристики Гусеничный, болотоходный, класса тяги 30,0  кН (3 тс). Предназначен для выполнения в агрегате с навесными и прицепными гидрофицированными машинами мелиоративных работ на заболоченных землях, а также сельскохозяйственных работ на осушенных болотах. Можно использовать как трактор общего назначения. Для работы на твердых и мерзлых грунтах трактор необходимо оборудовать унифицированной гусеницей общего (сельскохозяйственного) назначения, применяемой на тракторах ДТ-75, ДТ-75М, и специальными ведущими колесами Z = 13. Создан на базе трактора ДТ-75 и отличается от него рамой, направляющими и ведущими колесами, гусеницами, поддерживающими роликами, маслопроводами гидросистемы и обшивкой. Трактор снабжен передним и задним поддонами для защиты картера двигателя и трансмиссии, а также защитными устройствами водяного и масляного радиаторов и передних фар. На тракторе установлен четырехцилиндровый, четырехтактный дизельный двигатель СМД-14НГ жидкостного охлаждения с непосредственным впрыском топлива. Запуск основного двигателя с места водителя при помощи пускового двигателя с электростартером. Узлы и механизмы трактора смонтированы на сварной раме с лонжеронами замкнутого прямоугольного сечения, связанными удлиненными поперечными брусьями. Муфта главного сцепления сухая, двухдисковая, постоянно замкнутая, управляемая при помощи педали с сервомеханизмом. Вместо УКМ установлен шестеренчатый, четырехступенчатый ходоуменьшитель, обеспечивающий получение низких скоростей тракторного агрегата. Включать его разрешается только при работе на I – IV передачах. Задний мост состоит из главной передачи, двух одноступенчатых планетарных механизмов поворота с двумя тормозами солнечных шестерен и двумя остановочными тормозами. Планетарный механизм обеспечивает снижение усилия на рычагах управления поворотом трактора. Ленточные, плавающего типа тормоза позволяют останавливать трактор при переднем и заднем ходе. Управляют остановочными тормозами при помощи педалей. Конечные передачи трактора ДТ-75Б отличаются от конечных передач трактора ДТ-75 конструкцией ведущих колес и наличием предохранительных накладок. Ходовая часть состоит из ведущих и направляющих колес, поддерживающих роликов со сменными резиновыми бандажами, четырех балансирных кареток и двух гусеничных цепей. Направляющие колеса подрессорены и при помощи гидропривода механизма подъема в зависимости от условий работы трактора с места водителя могут быть установлены в двух положениях: опущенном на грунт и приподнятом. Это позволяет улучшить маневренность и проходимость трактора, уменьшить сопротивление повороту, а также предохранить узел направляющего колеса от поломок во время работы на заболоченных почвах, засоренных камнями и пнями. На тракторе установлен зависимый ВОМ с приводом от ведущего вала ходоуменьшителя. Трактор оборудован раздельно-агрегатной гидравлической системой, механизмом задней навески с автосцепкой, прицепным устройством. Кабина закрытого типа, цельнометаллическая, двухместная, герметизированная и подрессоренная. Сиденье регулируется по массе и росту водителя. Для создания нормальных температурных условий в кабине предусмотрена вентиляционная установка, которая подает воздух, очищенный от пыли, увлажненный и охлажденный. Она включается при закрытых окнах и дверях кабины. Для обеспечения оптимальной температуры воздуха на рабочем месте водителя в зимний период в кабине трактора установлен отопитель калориферного типа. Конструкция кабины позволяет работать на тракторе в любых погодных условиях. Для улучшения обзорности кабина смещена вправо от оси трактора, а топливный бак увеличенной вместимости размещен с левой стороны кабины. Для подогрева двигателя перед пуском при температуре окружающего воздуха ниже -5°С на тракторе установлен предпусковой подогреватель ПЖБ-200. Сельскому хозяйству поставляют тракторы с двухточечной наладкой механизма задней навески. На каждый трактор устанавливают ВОМ, устройство для вентиляции и обогрева кабины, передние правые маслопроводы гидросистемы, предпусковой подогреватель ПЖБ-200. Передний и задний поддоны для защиты картера двигателя и трансмиссии, механизм подъема и опускании направляющих колес, включатель массы. Прикладывается комплект специальных колес. Техническая характеристика трактора ДТ-75Б Номинальная эксплуатационная мощность двигателя, кВт (л.с.) 58,8 (80) Частота вращения, об/мин:   ..коленчатого вала двигателя при номинальной мощности 1800 ..ВОМ 540 и 1000 Диаметр цилиндра, мм 120 Ход поршня, мм 140 Удельный расход топлива при номинальной эксплуатационной мощности, г/кВт*ч (г/э. л.с.-ч) 251,3 (185) Применяемое топливо для:   ..основного двигателя дизельное ..пускового двигателя смесь бензина автомобильного А-72 или А-76 с моторным маслом дизеля в соотношении 20:1 по массе Вместимость топливного бака, л 315 Колея, мм 1570 Продольная база, мм:   ..при опущеннных направляющих колесах (расстояние между осями крайнего заднего опорного катка и направляющего колеса) 2365 ..при поднятых направляющих колесах (расстояние между осями крайних опорных катков) 1612 Дорожный просвет (на площадке с твердым покрытием по концам поперечных брусьев), мм 350 Ширина звена гусениц, мм 670 Среднее удельное давление на грунт соответственно при опущенных и поднятых направляющих колесах,  МПа (кгс/см2) 0,024 (0,24) и 0,033 (0,33) Габаритные размеры, мм:   ..длина с задним механизмом навески в транспортном положении 4319 ..ширина 2240 ..высота 2639 Масса конструктивная,  кг 7540     Гусеничный трактор ДТ-75C (технические характеристики) описание и технические характеристики Гусеничный, общего назначения, класса тяги 30.0 кН (3 тс). Предназначен для выполнения на повышенных скоростях в агрегате с навесными, полунавесными и прицепными гидрофицированными машинами и орудиями с активными и пассивными рабочими органами сельскохозяйственных (пахота средних и тяжелых почв, предпосевная обработка, посев, сплошная культивация, лущение стерни, уборка сельскохозяйственных культур, снегозадержание), землеройно-дорожных и погрузочных работ со специальными машинами. Трактор агрегатируется с теми же сельскохозяйственными машинами, что и тракторы Т-150 и Т-150К. Особенностью конструкции трактора является наличие в трансмиссии гидротрансформатора, обеспечивающего автоматическое регулирование поступательной скорости движения машинно-тракторного агрегата в зависимости от величины тягового сопротивления: при уменьшении сопротивления скорость возрастает, а при увеличении уменьшается. Это позволяет автоматически получить оптимальную загрузку двигателя при выполнении большей части сельскохозяйственных операций. На тракторе установлен шестицилиндровый V – образный дизельный двигатель СМД-66 жидкостного охлаждения с газотурбинным наддувом и промежуточным охлаждением наддувочного воздуха после турбонагнетателя в специальном теплообменнике (радиаторе, установленном перед радиаторами систем смазки и охлаждения двигателя).  Запуск двигателя осуществляется с места водителя пусковым двигателем с электростартером.  Двигатель СМД-66 является модификацией двигателя СМД-60, а отличается от него регулировкой топливного насоса, частотой вращения коленчатого вала, мощностью, наличием промежуточного охлаждения воздушного заряда после турбонагнетателя. В системе охлаждения двигателя применены термостаты, автоматически поддерживающие оптимальный тепмпературный режим охлаждающей жидкости и ускоряющие прогрев после запуска. Для облегчения запуска в холодное время года двигатель снабжен предпусковым подогревателем.  Рама состоит из двух продольных сварных лонжеронов замкнутого прямоугольного сечения, соединенных между собой поперечными брусьями. Гидромеханическая трансмиссия трактора включает в себя муфту сцепления, карданную передачу, гидротрансформатор, коробку передач, главную передачу, планетарные механизмы поворота и конечные передачи. Муфта сцепления сухая, двухдисковая, постоянно замкнутая; по ряду деталей унифицирована с муфтой сцепления трактора Т-150К. Особенностью ее является наличие независимого привода на редуктор гидронасосов: при выключении муфты сцепления гидронасосы не отключаются от двигателя. Для уменьшения усилий на педали имеется гидросервопривод.  Карданная передача соединяет муфту сцепления с гидротрансформатором и выполнена эластичной с резино-металличсскими шарнирами.  Гидротрансформатор относится к классу одноступенчатых, комплексных, четырехколесных, непрозрачных. Он смонтирован в автономном картере, изолирован от коробки передач. Конструкция гидротрансформатора предусматривает соединение валов насосного и турбинного колес посредством блокировочной зубчатой муфты. Блокирование гидротрансформатора осуществляется при выключенной муфте сцепления. Оно необходимо при тормозных испытаниях двигателя и выполнении некоторых операций с применением ВОМ. Коробка передач механическая с подвижными прямозубыми шестернями и рычажным механизмом переключения диапазонов используется как редуктор. При движении трактора передним ходом коробка передач обеспечивает два диапазона скоростей, при движении назад – один, а также две замедленные (технологические) скорости. На левой стороне корпуса силового блока трансмиссии может быть установлен ходоуменьшитель для получения дополнительных замедленных скоростей движения машинно-тракторного агрегата. Имеющиеся в коробке передач три блокировочных устройства препятствуют: включению и выключению шестерен при включенной муфте сцепления; включению шестерен в коробке передач при включении ходоуменьшителя и запуску пускового двигателя при отсутствии нейтрали в коробке передач. Задний мост имеет главную передачу, два одноступенчатых планетарных механизма поворота с ленточными тормозами сухого трения, обеспечивающими торможение трактора как при переднем, так и при заднем ходе. С целью увеличения срока службы тормозов на ленты установлены колодки из специального фрикционного материала, которые могут легко заменяться при износе. Главная передача, планетарный механизм поворота и тормоза трактора ДТ-75С по конструкции аналогичны принятым на тракторах семейства ДТ-75. Коробка передач и задний мост смонтированы в одном корпусе. На тракторе используется централизованная с фильтрацией система смазки деталей коробки передач, главной передачи, планетарного механизма поворота и ВОМ. Смазка деталей осуществляется посредством принудительной циркуляции масла и разбрызгиванием. Конечные передачи и ходовая часть трактора ДТ-75С по конструкции аналогичны тракторам ДТ-75 (ДТ-75М). Отличие состоит в соединении венца ведомой шестерни со ступицей. Имеется возможность осуществлять подтяжку конического соединения вала со ступицей без разборки конечных передач. Замена уплотнения вала ведущего колеса может быть выполнена без разборки заднего моста трактора.  На тракторе установлен зависимый двухскоростной ВОМ. Переход из одного режима в другой осуществляется перестановкой рычага управления ВОМ. Кабина двухместная, цельнометаллическая, подрессоренная, герметизированная, закрытого типа крепится на подрессоренном основании к раме трактора и смещена вправо от оси трактора, что обеспечивает хорошую обзорность и правильную рабочую позу тракториста при выполнении сельскохозяйственных операций. С левой стороны кабины установлены топливный бак и масляный бак гидросистемы трактора. Такое расположение их улучшает обзор заднего прицепного устройства и навесной системы, облегчает обслуживание тормозов заднего моста и улучшает движение трактора с поднятым в транспортное положение плугом. Для создания требуемых микроклиматических условий в кабине установлена вентиляционно-очистительная установка – воздухоохладитель водоиспарительного типа. С целью обеспечения оптимальной температуры воздуха на рабочем месте тракториста в зимний период в кабине установлен отопитель калориферного типа. Отбор горячей воды, питающей отопитель, осуществляется по трубопроводу от головки блока основного двигателя в специальный радиатор отопителя, где наружный воздух, проходя через радиатор отопителя, нагревается и поступает в кабину двумя потоками: на обогрев переднего стекла и к полу. Включение и отключение отопителя осуществляются переключателем, расположенным на панели приборов. В летний период отопитель обогрева кабины отключается от системы охлаждения двигателя. В кабине имеются: стеклоочистители (передний с электроприводом), солнцезащитный козырек, зеркало заднего вида, термос, аптечка, крючок для одежды, регулируемые шторки на заднее стекло, плафон и щиток с приборами.  Трактор оборудован раздельно-агрегатной гидравлической системой, механизмом задней навески с автосцепкой и прицепным устройством. Электрооборудование постоянного тока с номинальным напряжением 12 В. Техническая характеристика трактора ДТ-75С Номинальная эксплуатационная мощность двигателя, кВт (л.с.) 125,0 (170) Частота вращения, об/мин:   ..коленчатого вала двигателя при номинальной мощности 1900 ..ВОМ 504 и 1000 Диаметр цилиндра, мм 130 Ход поршня, мм 115 Удельный расход топлива при номинальной эксплуатационной мощности, г/кВт*ч (г/э. л.с.-ч) 251,6 (185) Применяемое топливо для:   ..основного двигателя дизельное ..пускового двигателя смесь бензина автомобильного А-72 или А-76 с моторным маслом дизеля в соотношении 20:1 по массе Вместимость топливного бака, л 360 Колея, мм 1330 Продольная база, мм 1700 Дорожный просвет (под передним брусом), мм 335 Ширина башмаков, мм 500 Удельное давление на почву с задним механизмом навески, МПа (кгс/см2) 0,055 (0,55) Габаритные размеры, мм:   ..длина с задним механизмом навески в транспортном положении 5193 ..ширина 2475 ..высота 3085 Масса конструктивная, кг 7450                 содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..

zinref.ru

ДТ-75 — Википедия

	Волгоградский тракторный завод								ПТЗ
	ДТ-75 [23]	ДТ-75М [24]	ДТ-75Б [25]	ДТ-75К [25]	ДТ-75В [26]	ДТ-75М [27]	ДТ-75МВ [28]	ДТ-75Н [29]	ДТ-75М [30]	ДТ-75МЛ [31]	ДТ-75Т[32]
Кабина	округлая	округлая с выпуклой крышей		специальная	угловатая смещена вправо				округ. с выпукл. крышей	угловатая большая
Габаритные размеры (мм):
− длина без механизма навески	3860/4109,5	4209	4156,5	4110	4209			4240	4110	4240
− длина с механизмом навески	4450/4575,5	4675	4619,5	5615	4670				4575	4810	4424 [33]
− ширина	1750/ 1740	1740	2240	3203,5(2517,5) [34]	1890				1740
− высота	2254/ 2304 [35]	2333,5[36]		2573	2650				2304[37]	2923
− база	1612		1612(2365,5)[38]		1612[39]
− колея	1330		1570		1330
− дорожный просвет	326[40]				376 [40]		296[41]	290[42]	326[40]	376 [40]	300
Глубина преодолеваемого брода (мм.)	Н/Д	600			Н/Д						600
Минимальный радиус поворота (м.)	Н/Д				2,25				Н/Д	2,25	2,5
Углы подъёма и спуска (град.)	Н/Д	20		30	20						30
Угол попереч. статич. устойчивости (град)	43	40
Максимально допустимая крутизна склона при работе трактора поперек склона (град.)	Н/Д	15		20	15						12
Угол продольно статистической устойчивости (на подъём/на уклон) (град.)	23/40	Н/Д
Сухой вес трактора (кг.)				8040							6007/5167[43]
в комплектации С1	5900/6050	6160	7210	−		6600		6250	6160	Н/Д	−
в комплектации С2	5500/5600	5710	6820	−		6200		5860	5710	Н/Д	−
в комплектации С3	5450/5500	5660	7160	−		6170		5830	5660	Н/Д	−
в комплектации С4	5850/6000	6110	−			6550		6260	6110	Н/Д
в комплектации С5	−	6200	−						6200	−
в комплектации С6	−	6250	−						6250	−
в комплектации УС1	−	6300	−		6490	6740	−
в комплектации УС2	−	5850	−		6090	6340	−
в комплектации УС3	−	5800	−		6050	6300	−
в комплектации УС4	−	6250	−		6440	6690	−
в комплектации РС1	−	6300	−		6490	−	6740	6390	−	Н/Д	−
в комплектации РС2	−	5850	−		6090	−	6340	6000	−	Н/Д
в комплектации РС3	−	5800	−		6050	−	6300	5970	−	Н/Д	−
в комплектации РС4	−	6250	−		6440	−	6690	6400	−	Н/Д
в комплектации ХС1	−	6300	−		6490	6740		6390	−	Н/Д	−
в комплектации ХС2	−	5850	−		6090	6340		6000	−	Н/Д	−
в комплектации ХС3	−	5800	−		6050	6300		6970	−	Н/Д	−
в комплектации ХС4	−	6250	−		6440	6690		6400	−	Н/Д
Вес заправленного трактора (кг.)				8350							6007/5167[44]
в комплектации С1	6250/6360	6470	7560	−		7070		6750	6470	6810	−
в комплектации С2	5850/5910	6020	7170	−		6670		6360	6020	6420	−
в комплектации С3	5780/5840	5950	7510	−		6640		6330	5950	6390	−
в комплектации С4	6200/6310	6420	−			7020		6760	6420	6830	Н/Д
в комплектации С5	−	6570	−						6570	−
в комплектации С6	−	6560	−						6560	−
в комплектации УС1	−	6610	−		6960	7210	−
в комплектации УС2	−	6160	−		6560	6810	−
в комплектации УС3	−	6090	−		6520	6770	−
в комплектации УС4	−	6560	−		6910	7160	−
в комплектации РС1	−	6610	−		6960	−	7210	6890	−	6950	−
в комплектации РС2	−	6160	−		6560	−	6810	6500	−	6560	Н/Д
в комплектации РС3	−	6090	−		6520	−	6770	5470	−	6490	−
в комплектации РС4	−	6560	−		6910	−	7160	6900	−	6970	Н/Д
в комплектации ХС1	−	6610	−		6960	7210		6890	−	6950	−
в комплектации ХС2	−	6160	−		6560	6810		6500	−	6560	−
в комплектации ХС3	−	6090	−		6520	6770		6470	−	6490	−
в комплектации ХС4	−	6560	−		6910	7160		6900	−	6970	Н/Д
Среднее удельное давление на грунт (кг/см2)	0,44	0,44[45]	0,31/0,23[38]	0,42/0,6/0,25[46]	0,49[47]	0,51[45]		0,49[45]	0,47	0,49[45]	0,51[48]
Скорости движения трактора (км/ч):
− основные
на первой передаче	5,08/5,15	5,3	5,45			5,3		5,45	5,3
на второй передаче	5,66/5,74	5,91	6,08			5,91		6,08	5,9	5,91
на третьей передаче	6,3/6,39	6,58	6,77			6,58		6,77	6,58
на четвёртой передаче	7/7,1	7,31	7,52			7,31		7,52	7,3	7,31
на пятой передаче	7,8/7,9	8,16	8,36		8,37	8,16		8,38	8,14	8,16
на шестой передаче	8,67/8,8	9,05	9,31			9,05		9,31	9,06	9,05
на седьмой передаче	10,7/10,85	11,18	11,49			11,18		11,49	11,17	11,18
задний ход	4,35/4,41	4,54	4,67	−	4,67	4,54		4,67	4,54
− с включенным УКМ
на первой передаче	4,06/4,12	4,24	−		4,5	4,24	−		4,24	−
на второй передаче	4,53/4,6	4,73	−		5	4,73	−		4,73	−
на третьей передаче	5,05/5,11	−							5,26	−
на четвёртой передаче	5,6/5,68	−							5,85	−
на пятой передаче	6,23/5,32	−							6,5	−
на шестой передаче	6,94/7,04	−							7,25	−
на седьмой передаче	8,56/8,68	−							8,94	−
задний ход (резервная)	3,48/3,53	3,36	−		3,7	3,36	−		3,63	−
− с включенным ходоуменьшителем
(на первом-четвёртом диапазонах)
на первой передаче	−	0,33, 0,70, 1,61, 3,44						0,337, 0,717, 1,667, 3,539	−	0,33, 0,70, 1,61, 3,44
на второй передаче	−	0,36, 0,73, 1,81, 3,84						0,376, 0,8, 1,86, 3,96	−	0,36, 0,73, 1,81, 3,84
на третьей передаче	−	0,41, 0,86, 2,00, 4,27						0,418, 0,891, 2,07, 4,396	−	0,41, 0,86, 2,00, 4,27
на четвёртой передаче	−	0,45, 0,94, 2,24, 4,74						0,465, 0,99, 2,3 4,886	−	0,45, 0,94, 2,24, 4,74
− с включенным реверс-редуктором (впер./наз.)
на первой передаче	−	3,17/3,94	−	3,26	3,26/4,05	3,17/3,94		3,26/4,05	−	3,17/3,94
на второй передаче	−	3,54/4,39	−	3,64	3,64/4,52	3,54/4,39		3,64/4,52	−	3,54/4,39
на третьей передаче	−	3,94/4,89	−	4,05	4,05/5,03	3,94/4,89		4,05/5,03	−	3,94/4,89
на четвёртой передаче	−	4,37/5,43	−	4,5	4,50/5,59	4,37/5,43		4,50/5,59	−	4,37/5,43
на пятой передаче	−	4,88/6,06	−	5,01	5,00/ 6,23	4,88/6,06		5,01/6,23	−	4,88/6,06
на шестой передаче	−	5,41/6,72	−	5,57	5,57/6,93	5,41/6,72		5,57/6,93	−	5,41/6,72
на седьмой передаче	−	6,69/8,30	−	6,88	6,88/8,54	6,69/8,30		6,88/8,54	−	6,69/8,30
Номинальные тяговые усилия (кгс)
− основные
на первой передаче	3000	3540	2903	2810	3000	3540	3484	3650	3540		4268
на второй передаче	3620	3120	2540	2450	2582	3120	3063	3220	3120		3551
на третьей передаче	2300	2750	2220	2130	2263	2750	2694	2850	2750		3098
на четвёртой передаче	2020	2430	1939	1850	1981	2430	2368	2510	2430		2827
на пятой передаче	1680/1710	2070	1630	1540	1670	2070	2008	2140	2070		2344
на шестой передаче	1460/1490	1820	1404	1320	1444	1820	1746	1880	1820		2026
на седьмой передаче	1080/1100	1380	1024	940	1062	1380	1304	1430	1380		1502
− с включенным УКМ
на первой передаче	3680/3740	4430	−		3952	4430	−		4430	−
на второй передаче	3250/3310	3910	−		3273	3910	−		3910	−
на третьей передаче	−								3390	−
на четвёртой передаче	−								3000	−
на пятой передаче	−								2550	−
на шестой передаче	−								2230	−
на седьмой передаче	−								1700	−
− с включенным реверс-редуктором
на первой передаче	−	6260	−		5158	−	6044	4902	−		Н/Д
на второй передаче	−	5560	−		5464	−	5357	4339	−		Н/Д
на третьей передаче	−	4940	−	3910	4044	−	4755	3849	−		Н/Д
на четвёртой передаче	−	4400	−	3449	3584	−	4223	3414	−
на пятой передаче	−	3800	−	2937	3077	−	3636	3012	−
на шестой передаче	−	3380	−	2572	2708	−	3209	2661	−
на седьмой передаче	−	2650	−	1954	2085	−	2488	2062	−
Двигатель основной
Марка двигателя	СМД-14	А-41	СМД-14НГ			А-41		СМД-18Н	А-41		Д-440
Номинальная эксплуатационная мощность, л. с.	75[49]	90	80			90		95	90[49]	94/ 90[50]	98/ 95[50]
Номинальная частота вращения коленчатого вала при номинальной мощности об./мин.	1700	1750	1800			1750		1800	1750
Максимальная частота вращения коленчатого вала на холостом ходу, не более об./мин.	1830	1920	1950			Н/Д	1920	1950	Н/Д
Минимальная устойчивая частота вращения коленч. вала на холост, не более об./мин.	600	700	600			Н/Д	700	600	700	Н/Д
Максимальный крутящий момент кгс*м	Н/Д	42,3	32,5		Н/Д
Коэффициент запаса крутящего момента %	Н/Д	15	12			15		12	Н/Д	15	Н/Д
Диаметр цилиндра, мм	120	130	120			130		120	130
Ход поршня, мм	140
Рабочий объём, л	6,3	7,43	6,3		6,33	7,43		6,33	7,45 [51]	7,43
Удельный расход топлива при номинальной эксплуатационной мощности не более (г./л. с.*ч.)	195	185								180/176[52]	174/224[53]
Относительный эксплуатационный расход масла от расхода топлива %
− общий	Н/Д				1,4	1,5			не более 2,5	Н/Д	0,9
− на угар	Н/Д				0,8			0,7	Н/Д		0,4
Фазы газораспределения:
впуск: начало до ВМТ	17	20	17			20		15	20		Н/Д
впуск: конец после НМТ	56	50	56			50		47	50		Н/Д
выпуск: начало до НМТ	56	50	56			50		56	50		Н/Д
выпуск: конец после ВМТ	17	20	17			20		17	20		Н/Д
турбокомпрессор, модель	−							ТКР-8,5Н	−		Н/Д
Заправочные ёмкости (л.)
топливный бак основного двигателя	245			215	315				245	240	230
топливный бак пускового двигателя	2,5
бачок предпускового обогревателя	−	5,6
картер основного двигателя	21	22	21			22		21	22
картер редуктора пускового двигателя	0,3	0,5	0,3			0,5		0,4	0,5
система охлаждения	60/41	30	29			30		29	Н/Д	30
− в том числе без предпускового подогревателя	Н/Д	27	26			27		26	27
картер КПП и конической передачи зад. Моста	9						9,2	9
картер УКМ	4/ 4,3	4,3	−		4,3			−	4,3	−
картер ходоуменьшителя	−	2,92							−	2,92
картер реверс-редуктора	−	4,8			4,3	4,8	4,3	−		4,3
конечные передачи (обе)	7/ 7,5	7,5
ступицы направляющих колес (обе)	0,6/ 0,7	0,7	0,8		0,55				0,7	0,87	0,55
полости перед. головок балансиров напр. колес	−		0,6		−
полости задн. головок балансиров напр. колес	−		1,7		−
подвески ходовой системы (все)	4/Н/Д	Н/Д
− в том числе полостей цапф кареток подвески (всех)	Н/Д/ 1,15	1,15			1				1,15	1
− в том числе полостей осей опорных катков (всех)	Н/Д/ 3,45	3,45			2,4				3,45	2,83	2,4
ступицы поддерживающих роликов (все)	2	2 / 1,12[54]	1,12						2	1,16	1,12
картер редуктора ВОМ	0,7/ 2,6	2,6
гидравлическая система	25[45]		32,5[45]	49	28,5[45]	25[45]	42,5
− в том числе масляный бак гидросистемы	19/ 19,5	19,5		35,4	19				19,5	31
картер топливного насоса	0,23	−							0,2	−
картер регулятора топливного насоса	0,37	0,57	0,6			0,57		0,6	0,37	0,6	−
картер регулятора пускового двигателя	0,06	−			0,06	−
основной силовой цилиндр	2,4	−
масляная ванна воздухоочистителя	−	2,65	−			2,65		−	2,65
бак вентиляционной установки	−				21				−	25	16
ёмкость отопителя кабины	−				1	−	1		−
бачок стеклоомывателя	−									Н/Д	1
гидронатяжитель	−										0,21

wiki2.red

Гусеничный трактор ДТ-75Н (технические характеристики)

содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..     Гусеничный трактор ДТ-75Н (технические характеристики) описание и технические характеристики Гусеничный, общего назначении, класса тяги 30,0 кН (3 тс). Предназначен для выполнения в агрегате с навесными, полунавесными, прицепными гидрофицированными машинами сельскохозяйственных (вспашка, сплошная культивация, боронование, лущение стерни, посев, уборка сельскохозяйственных культур, снегозадержание), землеройных, мелиоративных и дорожных работ. Создан на базе трактора ДТ-75. Агрегатируется с теми же сельскохозяйственными машинами, что и тракторы ДТ-75 и ДТ-75М. На тракторе установлен четырехцнлиндровый, четырехтактный дизельный двигатель СМД-18Н жидкостного охлаждения с газотурбинным наддувом. Запуск основного двигателя осуществляется с места водителя при помощи пускового двигателя с электростартером. Двигатель СМД-18Н является модификацией двигателя СМД-14НГ; отличается от него наличием турбокомпрессора и регулировкой топливного насоса. Для подогрева двигателя перед его запуском при температуре окружающего воздуха ниже —5° С на тракторе предусмотрен предпусковой подогреватель ПЖБ-200. Узлы и механизмы трактора смонтированы на сварной раме, которая состоит из двух продольных сварных лонжеронов замкнутого прямоугольного сечения, соединенных между собой поперечными связями. Муфта сцепления сухая, двухдисковая, постоянно замкнутая. Коробка передач и задний мост смонтированы в одном корпусе. Задний мост имеет два одноступенчатых планетарных механизма поворота с ленточными тормозами, обеспечивающими торможение трактора как при переднем, так и при заднем ходе. Планетарный механизм позволяет снизить усилия на рычагах управления поворотом трактора. Трансмиссия трактора, ходовая часть, ВОМ, механизм задней навески полностью унифицированы с аналогичными деталями и узлами тракторов ДТ-75 и ДТ-75М. Ходовая часть состоит из ведущих и направляющих колес, поддерживающих роликов с резиновыми бандажами, четырех балансирных кареток подвески и двух гусеничных цепей. Для работы со свеклокомбайнами на трактор устанавливают унифицированную узкую гусеницу. По заказу потребителя завод может комплектовать трактор четырехступенчатым ходоуменьшителем. Трактор оборудован раздельно-агрегатной гидравлической системой, механизмом задней навески с автосцепкой, позволяющим подсоединять машины и орудия по двухточечной и трехточечной схемам, прицепным устройством. Гидравлическая система и навесное устройство унифицированы с тракторами ДТ-75 и ДТ-75М. Кабина закрытого типа, цельнометаллическая, двухместная, герметизированная и подрессоренная. Сиденье регулируется по массе и росту водителя. ля создания нормальных температурных условий в кабине предусмотрена вентиляционная установка, которая подает воздух, очищенный от пыли, увлажненный и охлажденный. Она включается при закрытых окнах и дверях кабины. Для обеспечения оптимальной температуры воздуха на рабочем месте водителя в зимний период в кабине трактора установлен отопитсль калориферного типа. Конструкция кабины позволяет работать на тракторе в любых погодных условиях. Для улучшения обзорности кабина смещена вправо от оси трактора, а топливный бак увеличенной вместимости размещен с левой стороны кабины. Техническая характеристика трактора ДТ-75Н Номинальная эксплуатационная мощность двигателя, кВт (л.с.) 70,0 (95) Частота вращения, об/мин:   ..коленчатого вала двигателя при номинальной мощности 1800 ..ВОМ 540 и 1000 Диаметр цилиндра, мм 120 Ход поршня, мм 140 Удельный расход топлива при номинальной эксплуатационной мощности, г/кВт*ч (г/э. л.с.-ч) 251,6 (185) Применяемое топливо для:   ..основного двигателя дизельное ..пускового двигателя смесь бензина автомобильного А-72 или А-76 с моторным маслом дизеля в соотношении 20:1 по массе Вместимость топливного бака, л 315 Колея, мм 1330 Продольная база, мм 1612 Дорожный просвет (на площадке с твердым покрытием по бугелю крепления коробки передач к раме), мм 376 Ширина звена гусениц, мм 390 Удельное давление на почву с задним механизмом навески, МПа (кгс/см2) 0,049 (0,49) Габаритные размеры, мм:   ..длина с задним механизмом навески в транспортном положении 3480 ..ширина 1890 ..высота 2650 Масса конструктивная, кг 6490                             содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..

zinref.ru

ДТ-75 Википедия

ДТ-75, (75М, Б, К, В, МВ, Н, Д, МЛ)
Экземпляры	порядка 2,7 млн
Назначение	универсальный сельскохозяйственный
Тип движителя	гусеничный
Тяговый класс, тс	3/(5)
Полная масса, т	6 (7,4 с бульдозерным оборудованием)
Расположение
Кабина:	сзади (закрытая, вентилируемая)
Двигатель:	переднее
Основные размеры
Длина, мм	3480
Ширина, мм	1890
Высота, мм	2650
Двигатель
Обозначение по ГОСТ	4Ч12/14
Марка двигателя	СМД-14; СМД-18Н; A-41, Sisu
Мощность, л.с. (кВт)	75 (55,2) 90 (66,2) 95 (69,9)
Трансмиссия
Тип трансмиссии	механическая
Подвеска и управление
Тип подвески	пружинная, сблокированная попарно (типа Хорстманнаruen)
Способ управления поворотом	затормаживанием одной из гусениц
Тормоза	бортовые, механические
Оборудование
Гидрооборудование	гидронасос, трёхклапанный распределитель
Пневмооборудование	нет
Модельный ряд
Базовая модель	ДТ-54
Последующая модель	ДТ-175, ВТ-90
ДТ-75, (75М, Б, К, В, МВ, Н, Д, МЛ) на Викискладе

Ходовая часть с балансирными каретками

ДТ-75 (75М, Б, К, В, МВ, Н, Д, МЛ) — гусеничный сельскохозяйственный трактор общего назначения. Самый массовый гусеничный трактор в СССР.^{[источник не указан 1097 дней]} В 2013 году Волгоградский тракторный завод отметил полувековой юбилей со дня начала производства ДТ-75. Трактор приобрёл хорошую репутацию благодаря удачному сочетанию высоких эксплуатационных свойств (простоте, экономичности, ремонтопригодности) и невысокой стоимости.

За время выпуска ДТ-75 несколько раз проходил модернизацию. По состоянию на 2009 год изготовлено более 2 741 000 единиц тракторов. В августе 2009 года с конвейера завода сошла очередная модернизированная модель этого трактора. После «рестайлинга» трактор оборудован новой кабиной и пластиковым капотом, новым экономичным и экологичным финским двигателем Sisu, выпуск которого налажен на Владимирском моторо-тракторном заводе. Торговое название новой модели «АГРОМАШ 90ТГ». Изменился фирменный окрас трактора с красного на бело-голубой с оранжевыми цветными вставками.

Описание[ | ]

Первоначально на тракторе устанавливался четырёхцилиндровый четырёхтактный дизельный двигатель СМД-14 жидкостного охлаждения мощностью 75 л. с. В модификации ДТ-75М применен двигатель А-41 мощностью 90 л. с., а в модификации ДТ-75Н — двигатель СМД-18Н, отличающийся от СМД-14 наличием турбонаддува и увеличенной до 95 л

ru-wiki.ru

ДТ-75 Википедия

	Волгоградский тракторный завод								ПТЗ
	ДТ-75 [23]	ДТ-75М [24]	ДТ-75Б [25]	ДТ-75К [25]	ДТ-75В [26]	ДТ-75М [27]	ДТ-75МВ [28]	ДТ-75Н [29]	ДТ-75М [30]	ДТ-75МЛ [31]	ДТ-75Т[32]
Кабина	округлая	округлая с выпуклой крышей		специальная	угловатая смещена вправо				округ. с выпукл. крышей	угловатая большая
Габаритные размеры (мм):
− длина без механизма навески	3860/4109,5	4209	4156,5	4110	4209			4240	4110	4240
− длина с механизмом навески	4450/4575,5	4675	4619,5	5615	4670				4575	4810	4424 [33]
− ширина	1750/ 1740	1740	2240	3203,5(2517,5) [34]	1890				1740
− высота	2254/ 2304 [35]	2333,5[36]		2573	2650				2304[37]	2923
− база	1612		1612(2365,5)[38]		1612[39]
− колея	1330		1570		1330
− дорожный просвет	326[40]				376 [40]		296[41]	290[42]	326[40]	376 [40]	300
Глубина преодолеваемого брода (мм.)	Н/Д	600			Н/Д						600
Минимальный радиус поворота (м.)	Н/Д				2,25				Н/Д	2,25	2,5
Углы подъёма и спуска (град.)	Н/Д	20		30	20						30
Угол попереч. статич. устойчивости (град)	43	40
Максимально допустимая крутизна склона при работе трактора поперек склона (град.)	Н/Д	15		20	15						12
Угол продольно статистической устойчивости (на подъём/на уклон) (град.)	23/40	Н/Д
Сухой вес трактора (кг.)				8040							6007/5167[43]
в комплектации С1	5900/6050	6160	7210	−		6600		6250	6160	Н/Д	−
в комплектации С2	5500/5600	5710	6820	−		6200		5860	5710	Н/Д	−
в комплектации С3	5450/5500	5660	7160	−		6170		5830	5660	Н/Д	−
в комплектации С4	5850/6000	6110	−			6550		6260	6110	Н/Д
в комплектации С5	−	6200	−						6200	−
в комплектации С6	−	6250	−						6250	−
в комплектации УС1	−	6300	−		6490	6740	−
в комплектации УС2	−	5850	−		6090	6340	−
в комплектации УС3	−	5800	−		6050	6300	−
в комплектации УС4	−	6250	−		6440	6690	−
в комплектации РС1	−	6300	−		6490	−	6740	6390	−	Н/Д	−
в комплектации РС2	−	5850	−		6090	−	6340	6000	−	Н/Д
в комплектации РС3	−	5800	−		6050	−	6300	5970	−	Н/Д	−
в комплектации РС4	−	6250	−		6440	−	6690	6400	−	Н/Д
в комплектации ХС1	−	6300	−		6490	6740		6390	−	Н/Д	−
в комплектации ХС2	−	5850	−		6090	6340		6000	−	Н/Д	−
в комплектации ХС3	−	5800	−		6050	6300		6970	−	Н/Д	−
в комплектации ХС4	−	6250	−		6440	6690		6400	−	Н/Д
Вес заправленного трактора (кг.)				8350							6007/5167[44]
в комплектации С1	6250/6360	6470	7560	−		7070		6750	6470	6810	−
в комплектации С2	5850/5910	6020	7170	−		6670		6360	6020	6420	−
в комплектации С3	5780/5840	5950	7510	−		6640		6330	5950	6390	−
в комплектации С4	6200/6310	6420	−			7020		6760	6420	6830	Н/Д
в комплектации С5	−	6570	−						6570	−
в комплектации С6	−	6560	−						6560	−
в комплектации УС1	−	6610	−		6960	7210	−
в комплектации УС2	−	6160	−		6560	6810	−
в комплектации УС3	−	6090	−		6520	6770	−
в комплектации УС4	−	6560	−		6910	7160	−
в комплектации РС1	−	6610	−		6960	−	7210	6890	−	6950	−
в комплектации РС2	−	6160	−		6560	−	6810	6500	−	6560	Н/Д
в комплектации РС3	−	6090	−		6520	−	6770	5470	−	6490	−
в комплектации РС4	−	6560	−		6910	−	7160	6900	−	6970	Н/Д
в комплектации ХС1	−	6610	−		6960	7210		6890	−	6950	−
в комплектации ХС2	−	6160	−		6560	6810		6500	−	6560	−
в комплектации ХС3	−	6090	−		6520	6770		6470	−	6490	−
в комплектации ХС4	−	6560	−		6910	7160		6900	−	6970	Н/Д
Среднее удельное давление на грунт (кг/см2)	0,44	0,44[45]	0,31/0,23[38]	0,42/0,6/0,25[46]	0,49[47]	0,51[45]		0,49[45]	0,47	0,49[45]	0,51[48]
Скорости движения трактора (км/ч):
− основные
на первой передаче	5,08/5,15	5,3	5,45			5,3		5,45	5,3
на второй передаче	5,66/5,74	5,91	6,08			5,91		6,08	5,9	5,91
на третьей передаче	6,3/6,39	6,58	6,77			6,58		6,77	6,58
на четвёртой передаче	7/7,1	7,31	7,52			7,31		7,52	7,3	7,31
на пятой передаче	7,8/7,9	8,16	8,36		8,37	8,16		8,38	8,14	8,16
на шестой передаче	8,67/8,8	9,05	9,31			9,05		9,31	9,06	9,05
на седьмой передаче	10,7/10,85	11,18	11,49			11,18		11,49	11,17	11,18
задний ход	4,35/4,41	4,54	4,67	−	4,67	4,54		4,67	4,54
− с включенным УКМ
на первой передаче	4,06/4,12	4,24	−		4,5	4,24	−		4,24	−
на второй передаче	4,53/4,6	4,73	−		5	4,73	−		4,73	−
на третьей передаче	5,05/5,11	−							5,26	−
на четвёртой передаче	5,6/5,68	−							5,85	−
на пятой передаче	6,23/5,32	−							6,5	−
на шестой передаче	6,94/7,04	−							7,25	−
на седьмой передаче	8,56/8,68	−							8,94	−
задний ход (резервная)	3,48/3,53	3,36	−		3,7	3,36	−		3,63	−
− с включенным ходоуменьшителем
(на первом-четвёртом диапазонах)
на первой передаче	−	0,33, 0,70, 1,61, 3,44						0,337, 0,717, 1,667, 3,539	−	0,33, 0,70, 1,61, 3,44
на второй передаче	−	0,36, 0,73, 1,81, 3,84						0,376, 0,8, 1,86, 3,96	−	0,36, 0,73, 1,81, 3,84
на третьей передаче	−	0,41, 0,86, 2,00, 4,27						0,418, 0,891, 2,07, 4,396	−	0,41, 0,86, 2,00, 4,27
на четвёртой передаче	−	0,45, 0,94, 2,24, 4,74						0,465, 0,99, 2,3 4,886	−	0,45, 0,94, 2,24, 4,74
− с включенным реверс-редуктором (впер./наз.)
на первой передаче	−	3,17/3,94	−	3,26	3,26/4,05	3,17/3,94		3,26/4,05	−	3,17/3,94
на второй передаче	−	3,54/4,39	−	3,64	3,64/4,52	3,54/4,39		3,64/4,52	−	3,54/4,39
на третьей передаче	−	3,94/4,89	−	4,05	4,05/5,03	3,94/4,89		4,05/5,03	−	3,94/4,89
на четвёртой передаче	−	4,37/5,43	−	4,5	4,50/5,59	4,37/5,43		4,50/5,59	−	4,37/5,43
на пятой передаче	−	4,88/6,06	−	5,01	5,00/ 6,23	4,88/6,06		5,01/6,23	−	4,88/6,06
на шестой передаче	−	5,41/6,72	−	5,57	5,57/6,93	5,41/6,72		5,57/6,93	−	5,41/6,72
на седьмой передаче	−	6,69/8,30	−	6,88	6,88/8,54	6,69/8,30		6,88/8,54	−	6,69/8,30
Номинальные тяговые усилия (кгс)
− основные
на первой передаче	3000	3540	2903	2810	3000	3540	3484	3650	3540		4268
на второй передаче	3620	3120	2540	2450	2582	3120	3063	3220	3120		3551
на третьей передаче	2300	2750	2220	2130	2263	2750	2694	2850	2750		3098
на четвёртой передаче	2020	2430	1939	1850	1981	2430	2368	2510	2430		2827
на пятой передаче	1680/1710	2070	1630	1540	1670	2070	2008	2140	2070		2344
на шестой передаче	1460/1490	1820	1404	1320	1444	1820	1746	1880	1820		2026
на седьмой передаче	1080/1100	1380	1024	940	1062	1380	1304	1430	1380		1502
− с включенным УКМ
на первой передаче	3680/3740	4430	−		3952	4430	−		4430	−
на второй передаче	3250/3310	3910	−		3273	3910	−		3910	−
на третьей передаче	−								3390	−
на четвёртой передаче	−								3000	−
на пятой передаче	−								2550	−
на шестой передаче	−								2230	−
на седьмой передаче	−								1700	−
− с включенным реверс-редуктором
на первой передаче	−	6260	−		5158	−	6044	4902	−		Н/Д
на второй передаче	−	5560	−		5464	−	5357	4339	−		Н/Д
на третьей передаче	−	4940	−	3910	4044	−	4755	3849	−		Н/Д
на четвёртой передаче	−	4400	−	3449	3584	−	4223	3414	−
на пятой передаче	−	3800	−	2937	3077	−	3636	3012	−
на шестой передаче	−	3380	−	2572	2708	−	3209	2661	−
на седьмой передаче	−	2650	−	1954	2085	−	2488	2062	−
Двигатель основной
Марка двигателя	СМД-14	А-41	СМД-14НГ			А-41		СМД-18Н	А-41		Д-440
Номинальная эксплуатационная мощность, л. с.	75[49]	90	80			90		95	90[49]	94/ 90[50]	98/ 95[50]
Номинальная частота вращения коленчатого вала при номинальной мощности об./мин.	1700	1750	1800			1750		1800	1750
Максимальная частота вращения коленчатого вала на холостом ходу, не более об./мин.	1830	1920	1950			Н/Д	1920	1950	Н/Д
Минимальная устойчивая частота вращения коленч. вала на холост, не более об./мин.	600	700	600			Н/Д	700	600	700	Н/Д
Максимальный крутящий момент кгс*м	Н/Д	42,3	32,5		Н/Д
Коэффициент запаса крутящего момента %	Н/Д	15	12			15		12	Н/Д	15	Н/Д
Диаметр цилиндра, мм	120	130	120			130		120	130
Ход поршня, мм	140
Рабочий объём, л	6,3	7,43	6,3		6,33	7,43		6,33	7,45 [51]	7,43
Удельный расход топлива при номинальной эксплуатационной мощности не более (г./л. с.*ч.)	195	185								180/176[52]	174/224[53]
Относительный эксплуатационный расход масла от расхода топлива %
− общий	Н/Д				1,4	1,5			не более 2,5	Н/Д	0,9
− на угар	Н/Д				0,8			0,7	Н/Д		0,4
Фазы газораспределения:
впуск: начало до ВМТ	17	20	17			20		15	20		Н/Д
впуск: конец после НМТ	56	50	56			50		47	50		Н/Д
выпуск: начало до НМТ	56	50	56			50		56	50		Н/Д
выпуск: конец после ВМТ	17	20	17			20		17	20		Н/Д
турбокомпрессор, модель	−							ТКР-8,5Н	−		Н/Д
Заправочные ёмкости (л.)
топливный бак основного двигателя	245			215	315				245	240	230
топливный бак пускового двигателя	2,5
бачок предпускового обогревателя	−	5,6
картер основного двигателя	21	22	21			22		21	22
картер редуктора пускового двигателя	0,3	0,5	0,3			0,5		0,4	0,5
система охлаждения	60/41	30	29			30		29	Н/Д	30
− в том числе без предпускового подогревателя	Н/Д	27	26			27		26	27
картер КПП и конической передачи зад. Моста	9						9,2	9
картер УКМ	4/ 4,3	4,3	−		4,3			−	4,3	−
картер ходоуменьшителя	−	2,92							−	2,92
картер реверс-редуктора	−	4,8			4,3	4,8	4,3	−		4,3
конечные передачи (обе)	7/ 7,5	7,5
ступицы направляющих колес (обе)	0,6/ 0,7	0,7	0,8		0,55				0,7	0,87	0,55
полости перед. головок балансиров напр. колес	−		0,6		−
полости задн. головок балансиров напр. колес	−		1,7		−
подвески ходовой системы (все)	4/Н/Д	Н/Д
− в том числе полостей цапф кареток подвески (всех)	Н/Д/ 1,15	1,15			1				1,15	1
− в том числе полостей осей опорных катков (всех)	Н/Д/ 3,45	3,45			2,4				3,45	2,83	2,4
ступицы поддерживающих роликов (все)	2	2 / 1,12[54]	1,12						2	1,16	1,12
картер редуктора ВОМ	0,7/ 2,6	2,6
гидравлическая система	25[45]		32,5[45]	49	28,5[45]	25[45]	42,5
− в том числе масляный бак гидросистемы	19/ 19,5	19,5		35,4	19				19,5	31
картер топливного насоса	0,23	−							0,2	−
картер регулятора топливного насоса	0,37	0,57	0,6			0,57		0,6	0,37	0,6	−
картер регулятора пускового двигателя	0,06	−			0,06	−
основной силовой цилиндр	2,4	−
масляная ванна воздухоочистителя	−	2,65	−			2,65		−	2,65
бак вентиляционной установки	−				21				−	25	16
ёмкость отопителя кабины	−				1	−	1		−
бачок стеклоомывателя	−									Н/Д	1
гидронатяжитель	−										0,21

wikiredia.ru

Гусеничный трактор ДТ-75 (технические характеристики)

содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..   Гусеничный трактор ДТ-75 (технические характеристики) описание и технические характеристики Трактор ДТ-75 предназначен для выполнения основных сельскохозяйственных работ по сплошной обработке почвы и уборке урожая с навесными, полунавесными и прицепными машинами и орудиями. Трактор ДТ-75 выпускался в четырех комплектациях: ДТ-75-С1 – полностью оборудован узлами гидросистемы, задней навеской и выносными цилиндрами; ДТ-75-С2 – оборудован гидронасосом, распределителем, баком гидросистемы и маслопроводами; ДТ-75-С3 – без узлов гидросистемы и задней навески; ДТ-75-С4 – полностью оборудован узлами гидросистемы и задней навеской, без выносных цилиндров. Продольный разрез гусеничного трактора ДТ-75:  1 – двигатель; 2 – кабина; 3 – топливный бак; 4 – рычаги навесного устройства; 5 – вал отбора мощности; 6 – прицепная скоба; 7 – ведущее колесо; 8 – центральная передача; 9 – гусеница; 10 – коробка передач; 11 – опорное колесо; 12 – муфта сцепления; 13 – направляющее колесо. Изготовитель – Волгоградский тракторный завод, начало серийного производства – с 1963 года. Техническая характеристика трактора ДТ-75 Тип трактора гусеничный, сельскохозяйственный, общего назначения Номинальное тяговое усилие, кгс 3000 Масса трактора конструктивная, кг 5750 Удельная металлоемкость, кг/л.с. 76,6 Число передач:   ..вперед без УКМ 7 ..вперед с УКМ 7 ..назад без УКМ 1 ..назад с УКМ 1 Диапазон скоростей, км/ч:   ..вперед без УКМ 5,15 – 10,85 ..вперед с УКМ 4,12 – 8,68 ..назад без УКМ 4,41 ..назад с УКМ 3,53 Колея, мм 1330 База, мм 1612 Дорожный просвет, мм 326 Удельное давление на почву, кгс/см2 0,44 Марка двигателя СМД-14 Тип двигателя 4-цилиндровый, четырехтактный с вихрекамерным смесеобразованием Номинальная мощность при 1700 об/мин, л.с. 75 Запас крутящего момента, %, не менее 15 Удельный расход топлива двигателя, г/э. л. с. ч. 195 Диаметр цилиндра, мм 120 Ход поршня, мм 140 Рабочий объем цилиндров, л 6,33 Масса двигателя, кг 675 Емкость топливного бака, л 245 Пуск двигателя пусковым двигателем ПД-10М-2 с электростартером         Гусеничный трактор ДТ-75М (технические характеристики) описание и технические характеристики Трактор ДТ-75М является модификацией трактора ДТ-75. Предназначен для выполнения основных сельскохозяйственных работ по сплошной обработке почвы и уборке урожая с навесными, полунавесными и прицепными машинами и орудиями. Может быть использован на легких мелиоративных и дорожных, а также строительных и других работах в сельском хозяйстве. Его можно использовать на перевозке грузов по плохим дорогам. Изготовители – Волгоградский и Павлодарский тракторные заводы, начало серийного производства – с 1967 года. Техническая характеристика трактора ДТ-75М Тип трактора гусеничный, сельскохозяйственный, общего назначения Номинальное тяговое усилие, кгс 3000 Масса трактора конструктивная, кг 6350 Удельная металлоемкость, кг/л.с. 71 Число передач:   ..вперед без УКМ 7 ..вперед с УКМ 7 ..назад 1 Диапазон скоростей, км/ч:   ..вперед без УКМ 4,24 – 8,94 ..вперед с УКМ 5,30 – 11,17 ..назад 4,54 Колея, мм 1330 База, мм 1612 Дорожный просвет, мм 326 Удельное давление на почву, кгс/см2 0,48 Марка двигателя А – 41 Тип двигателя 4-цилиндровый, четырехтактный с неразделенной камерой сгорания (в поршне) Номинальная мощность при 1750 об/мин, л.с. 90 Запас крутящего момента, %, не менее 15 Удельный расход топлива двигателя, г/э. л. с. ч. 185 Диаметр цилиндра, мм 130 Ход поршня, мм 140 Рабочий объем цилиндров, л 7,45 Масса двигателя, кг 930 Емкость топливного бака, л 245 Пуск двигателя пусковым двигателем ПД-10У с электростартером               содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..

zinref.ru
