Экскаваторы ЭО-4112А и ЭО-4112А-1 (технические характеристики)

Одноковшовый, полноповоротный, универсальный на гусеничном ходу многоопорного типа, на жестко установленных опорных катках. Главным отличием экскаватора ЭО-4112А от ранее выпускавшейся модели ЭО-4111Г является применение гусеничного хода тракторного типа с цевочным зацеплением. У модели ЭО-4112А-1 сохранен гусеничный ход старого типа, с гребневым (кулачковым) зацеплением. Гусеничная тележка экскаватора представляет собой жесткую сварную конструкцию из гнутого профиля и литой ходовой рамы. Ленты гусеницы набраны из профильных траков (звеньев) укрепленных на гусеничной цепи. Натяжка приводных цепей и гусеничной ленты производится при помощи гидроцилиндров. Механизмы поворотной платформы максимально унифицированы с механизмами поворотной платформы экскаваторов Э-652Б, ЭО-4111В и ЭО-4111Г. Термоизоляционная кабина установлена на резиновых амортизаторах, она оборудована удобным противовибрационным креслом для оператора, снабжена вентилятором, стеклоочистителем, отопительной установкой для поддержания нормальной температуры в холодное время. Управление исполнительными органами экскаватора электропневматическое. В кабине установлено световое табло, на которое выведены наиболее важные параметры двигателя для контроля исправности. О неполадках в контролируемых точках извещает звуковой сигнал. Хорошая обзорность, удобное расположение органов управления создает хорошие условия труда для машиниста. Обеспечен легкий доступ к узлам и механизмам. Электропневматическое управление обеспечивает четкое выполнение всех рабочих операций. Экскаватор работает при температуре от -40° до +40° С.  Основные достоинства экскаватора: надежность в работе узлов и механизмов, высокая производительность, высокая проходимость и хорошая устойчивость, незначительное давление на грунт, простота в управлении и обслуживании, контроль жизненно важных параметров экскаватора электронной системой, возможность применения различного вида сменного оборудования. Технические характеристики экскаватора ЭО-4112А Дизель, марка Д-160Б-6 Мощность дизеля, кВт / л.с 66 / 90 Сменное рабочее оборудование лопата прямая и обратная, драглайн, грейфер, кран Управление механизмами пневматическое Скорость передвижения на первой / второй передаче, км/ч 2,4 / 4,3 Частота вращения поворотной платформы на I / II передаче, об/мин 3,33 / 5,89 Преодолеваемый уклон пути, град 22 Рабочее давление системе пневмоуправления, МПа 0,7 Среднее давление на грунт, кПа 65 Тяговое усилие на гусеницах, кН 98 Габаритные размеры, мм 5300х3100х3400 Масса экскаватора (без рабочего оборудования), т 20,37 Параметры при работе различным сменным оборудованием Емкость ковша, м3 0,8 0,65 0,75 0,65; 0,8; 1,0 0,65; 0,8 0,6 0,65 0,65 Макс. глубина (высота) копания, м 6,8 5,8 7,9 7,3 10 11 6 8 Наибольшая высота выгрузки, м 6,1 3,5 5,6 3,5 5,3 8 7,6 9 Наибольший радиус копания , м 10,1 9,2 7,9       8 10 Эксплуатационная масса, т 23,7 23,55 24 22,3 24,2 24,5 23,4 25,3 Габаритные размеры в метрах A Расстояние от оси стрелы до оси вращения экскаватора 1 R Радиус описываемый задней частью поворотной платформы экскаватора 3,405 B Габаритная ширина экскаватора 3,100 B1 Ширина гусеницы 0,600 B2 Ширина гусеничного хода 2,960 D Высота по нижней кромки поворотной платфоормы 1,043 D1 Клиренс 0,354 L Длинна гусеничного хода 3,820 H Высота до оси пяты стрелы 1,640 h2 Высота по блоку двуногой стойки 3,400 h3 Высота гусеничного хода 0,974 h4 Высота до верха кабины 3,054   Технические характеристики экскаватора при работе драглайном Емкость ковша, м3 0,65 0,8 1,0 Усилие тягового каната, тс 5,64 Усилие подъемного каната, тс 5,14 Скорость движения подъемного каната, м/с 1,08 Скорость движения тягового каната, м/с 0,98 Продолжительность цикла при работе в отвал с поворотом на 135° в грунтах III кат, при средней глубине копания, с 19,1 Среднее удельное давление на грунт, кгс/см2 0,64 Масса экскаватора конструктивная, т        при стреле длиной 10 м 21,9      при стреле длиной 13,7 м 24,6 Длина стрелы, м 10 13,7 Угол наклона стрелы, а 30° 45° 30° 45° Наибольшая высота выгрузки, м 3,5 5,5 5,3 8 Глубина копания при боковом проходе, м 4,4 3,8 6,6 5,8 Глубина копания при концевом проходе, м 7,3 5,5 10 7,6 Наибольший радиус копания, м 11,1 10,2 14,3 13,2 Наибольший радиус выгрузки, м 10 8,3 12,5 10,4 Технические характеристики экскаватора при работе грейфером Емкость ковша, м3 0,65 Скорость подъема ковша, м/с 0,75 Среднее удельное давление на грунт, кгс/см2 0,65 Продолжительность цикла при повороте на 90° при средней глубине копания, с  23,5 Масса экскаватора конструктивная, т 22,4 Длина стрелы, м 10 Габаритная ширина раскрытого грейфера, м 2,4 Габаритная высота раскрытого грейфера, м 2,9 Наименьший угол наклона стрелы, град 45 Наибольшая глубина копания, м 6 Наибольшая высота выгрузки, м 7,6 Наибольший радиус копания, м 8 Технические характеристики экскаватора при работе прямой лопатой Емкость ковша, м3 0,75 Максимальное усилие на зубьях ковша, тс 11,3 Максимальное усилие на рукояти «Напор-возврат», тс 11,5 / 8,2 Продолжительность цикла при работе в транспорт с поворотом на 90° на грунтах IV категории при расчетной высоте забоя, сек 15 Среднее удельное давление на грунт, кгс/см2 0,64 Конструктивная масса, т 23,4 Может быть применен ковш емк. 0,8 м3 при разработке грунтов I – III категории   Длина стрелы, м 5,5 Длина рукояти, м 4,5 Глубина копания ниже уровня стоянки, м 1,5 Наименьший радиус копания на уровне земли, м 2,8 Наибольший радиус копания, м 7,9 Наибольший радиус выгрузки, м 7,2 Радиус выгрузки при наибольшей высоте выгрузки, м 5,4 Наибольшая высота копания, м 7,9 Наибольшая высота выгрузки, м 5,6 Высота выгрузки при наименьшем радиусе выгрузки, м 2,7 Технические характеристики экскаватора при работе обратной лопатой Емкость ковша, м3 0,65 0,8 Ширина ковша, м 1,16 Скорость движения тягового каната, м/с 0,98 Скорость движения подъемного каната, м/с 1,08 Длина стрелы, м 5,9 Длина рукояти, м 3,02 Наибольшая глубина копания, м:        траншей 6,8      котлована 4,64 Начальная высота выгрузки, м 2,35 Конечная высота выгрузки, м 5,3 Наибольший радиус копания, м 10,00 Начальный радиус выгрузки, м 5 Конечный радиус выгрузки, м 8,1 Продолжительность цикла, с 18,1 Масса конструктивная, т 23,85

zinref.ru

Гусеничный экскаватор ЭО-4112А-1 – технические характеристики

содержание   ..  10  11  12  13  14  15  ..       Экскаватор ЭО-4112А (драглайн) предназначается для выполнения земляных работ в легких и тяжелых грунтах I-IV категории. Экскаватор может комплектоваться различными видами сменного оборудования и выполнять следующие виды работ: – драглайном – рытье каналов, траншей, погрузка грунта в транспорт и отвал, использование его на мелиоративных работах;  – обратной лопатой – погрузка в транспорт, рытье каналов, котлованов, траншей и т.п.;  – прямой лопатой – разработка карьеров, погрузка грунта в транспорт и отвал;  – грейфером – погрузка-разгрузка сыпучих материалов, рытье котлованов, колодцев и т.д. Технические характеристики ЭО-4112А-1 с драглайном Технические характеристики, двигатель Тип   Д-160Б-6 (ЧТЗ) дизельный 4-тактный, 4 цилиндровый Мощность при 850+25 об/мин   66(99) Удельный расход топлива, г/кВт.ч   215 Частота вращения вала на холостом ходу, об/мин   920 Основные заправочные емкости двигателя     Картер пускового двигателя, л   1,9 Система смазки, л   27 Система водяного охлаждения (с радиатором), л   75 Топливный бак пускового двигателя, л   8 Компрессор   поршневой одноступенчатый двухцилиндровый Максимальное рабочее давление, MПа   0,7 Электрооборудование     Ток – постоянный     Номинальное напряжение, в   12; 24   Технические характеристики              Длина стрелы, м 10   13,7   15  Ёмкость ковша, куб.м   0,65 0,8 1   0,65 0,8     0,65 0,8     Наибольшая глубина копания, м 7,3   10,0   11,0 Наибольшая высота выгрузки, м 3,5   5,3   6,3  Наибольший радиус копания, м 11,1   14,3   15,3  Продолжительность рабочего цикла, с 19,5   19,5   19,5 Эксплуатационная масса, т 22,3   24,2   24,5 Максимальная частота вращения платформы, об/с 5,8 Максимальная скорость передвижения, км/ч 3,5  Угол подъёма экскаватора при движении, град 22 Допустимый угол наклона экскаватора, град 5 Давление на опорную поверхность,кПа 60  Основные заправочные емкости    Картер поворотной рамы, л 30  Бак топливный расходный, л 70  Бак топливный основной, л 200                     содержание   ..  10  11  12  13  14  15  ..

zinref.ru

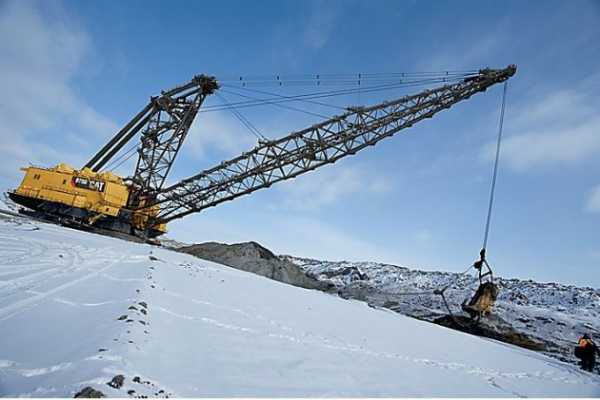

Что такое драглайн – технические характеристики, устройство и применение

Первый прототип драглайна был придуман еще в эпоху Возрождения известным ученым Леонардо да Винчи. В серийное производство этот вид техники поступил в США лишь спустя три века. В Советском Союзе производство таких экскаваторов наладили в первые годы после войны.

Область применения драглайна

Многие не знают, что такое драглайн, и даже никогда не слышали этого слова. Это одноковшовый экскаватор с длинной стрелой (до 100 м), которая соединяется с ковшом посредством тросового механизма. Эта конструктивная особенность позволяет производить копание только «на себя» в сторону экскаватора. Агрегаты могут отличаться глубиной копания и выгрузки.

Такие экскаваторы эксплуатируются при разработке грунта, который расположен ниже места нахождения агрегата. Это позволяет использовать их для рытья карьеров, котлованов, создания насыпей. Техника также активно применяется при гидротехническом и мелиоративном строительстве, при создании автомагистралей и железных дорог.

Эффективность спецтехники достигается за счет того, что характеристики драглайна превосходят параметры экскаваторов, оборудование которых представляется прямой и обратной лопатой.

Конструктивные особенности драглайна

Данный вид экскаватора является самым сложным в управлении, но он имеет преимущество перед аналогичной спецтехникой в том, что его можно одновременно оснастить различным оборудованием, которое функционирует на канатах.

Главные технические особенности драглайна:

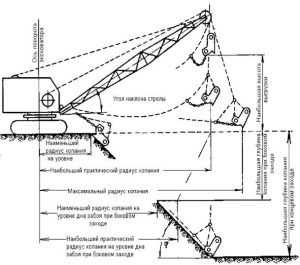

Рабочие размеры драглайна

• Длинная стрела — решетчатая и легкая, но отличается большими показателями грузоподъемности.
• Большой вес агрегата – может достигать 8000 тонн.
• Объемный ковш с гибкой подвеской и вместимостью до 168 кубометров позволяет увеличить глубину и радиус копания.

Главное отличие конструкции драглайна – это тросовый механизм. Благодаря ему осуществляется управление стрелой и ковшом. Это позволяет проводить работы на сложных грунтах и в труднодоступных местах. Результат выполнения задачи напрямую зависит от квалификации оператора.

Перемещение ковша производится маятниковыми движениями непосредственно к месту, и ковш быстро погружается в грунтовую породу под воздействием собственного веса. Затем при помощи подъемно-тягового канатного механизма грунт подрезается, транспортируется и вываливается в определенное место. Погружать грунт непосредственно в машины невозможно из-за гибкой подвески, поэтому дополнительно необходимо задействовать погрузчик.

При выполнении работ в неблагоприятных условиях с мерзлой или сильно твердой почвой сначала необходимо провести ее предварительное разрыхление.

Экскаваторы данного вида ценятся за высокую производительность, позволяющую выполнять большой объем работ, и за возможность эксплуатации техники в работах на глубине, где другие агрегаты просто не справятся.

Популярные модели драглайна

Существует большое разнообразие экскаваторов с драглайнами, которые выпускают как отечественные, так и зарубежные производители. В России популярными являются следующие:

• ЭО-4112А-1 – тросовый экскаватор от Донецкого завода экскаваторов. Это агрегат на гусеничном ходу, оснащенный навесным оборудованием.
• Модели с оборудованием вида ЭШ – большие электрические экскаваторы с объемом ковша до 20 кубометров от Новокраматорского машиностроительного завода.
• Модели ЭШ с объемом ковша 100 кубических метров и экскаваторы ЭДГ с ковшом до 8,5 куб. м от ОМЗ «Горное оборудование и технологии».

Среди иностранной техники с драглайном особой популярностью пользуются агрегаты от компании Хитачи. Модель Hitachi ZX330-3 на гусеничном ходу с удлиненной стрелой характеризуется высокой степенью надежности, эффективностью и прочностью, хорошо зарекомендовала себя в трудных и неблагоприятных рабочих условиях.

Технические характеристики:

• Вес агрегата – 40 тонн.
• Объем ковша – 1,4 куб. м.
• Повышенная маневренность.
• Оснащение дизельным ДВС.

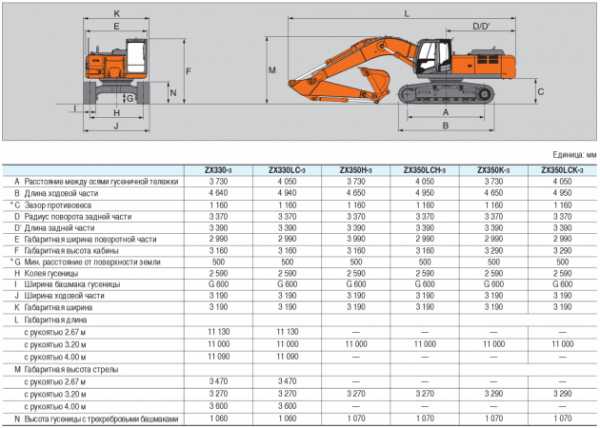

Характеристика экскаватора HITACHI ZX 330

Критерии подбора устройства

Первоначально необходимо точно знать особенности и характер работ, для которых будет предназначаться выбираемый экскаватор. Данная техника бывает двух разновидностей: периодического или непрерывного действия.

Перед выбором экскаватора нужно оценить его возможности. Для этого стоит изучить основные индексы, которые обозначают:

• Размеры агрегата и вместимость ковша.
• Порядковый номер модели.
• Устройство рабочей подвески.
• Ходовую часть.

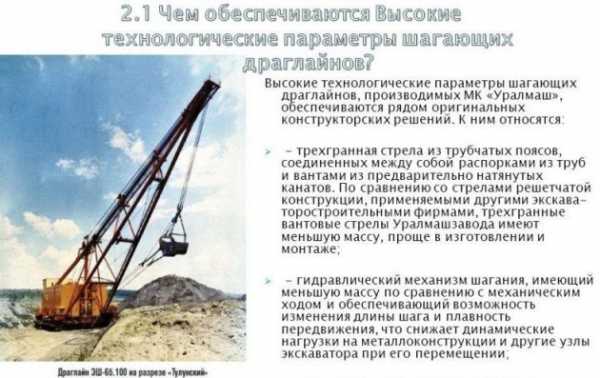

Высокие технологические параметры шагающих драглайнов

Следует посмотреть буквенные обозначения:

• Порядковая модернизация – А, Б, В и так далее.
• Климатическое использование – С, ХЛ, Т, ТВ.

Цифровые обозначения определяют конструктивные особенности оборудования:

• Гибкая подвеска на канатных полипастах делит оборудование на прямую и обратную лопату;
• Жесткая подвеска на гидроцилиндрах позволяет оснащать данную технику гидромолотом;
• Телескопическое.

Видео по теме: Гусеничный экскаватор-драглайн ЭО-5111Б

specnavigator.ru

ЭКСКАВАТОР ЭО-4112А-1 (ЭО-4112А, ЭО-4212) с драглайном — Машиностроительный завод

Экскаватор одноковшовый универсальный канатный на гусеничном ходу. Областями применения экскаватора являются: промышленное, сельское, дорожное, мелиоративное строительство при производстве всех видов земляных работ.
Предназначен для выполнения земляных работ в легких и тяжелых грунтах I-IV категории. ЭО-4112А-1 — это единственный вид канатной экскаваторной техники (в данной размерной группе) производящийся в РФ.

Оборудование драглайна применяется для разработки выемок и возведения насыпей в гидротехническом, мелиоративном и дорожном строительстве, для добычи строительных материалов, на очистке и углублении рек и каналов (с выемкой грунта ниже уровня стоянки экскаватора).

В сравнении с экскаваторами большей размерной группы ЭО – 4112 А-1 более маневренный т.к. имеет более низкое давление на грунт (не более 0,63 кгс/см² для экскаватора ЭО-4112А-1 и 0,32 кгс/см² для экскаватора ЭО-4212/болотный ход/) и более высокую скорость передвижения. Наличие сменного рабочего оборудования позволяет использовать экскаватор для различных видов работ: погрузка-разгрузка в транспорт (в том числе и сыпучих материалов), рытья траншей, котлованов, очистки водоемов, каналов, русел небольших рек. Установленный на экскаваторе низкооборотный дизель имеет более высокий ресурс эксплуатации. ЭО -4112А-1 ремонтопригоден в «полевых» условиях, прост в эксплуатации и обслуживании. Контроль жизненно важных параметров экскаватора осуществляется электронной системой.

Макс, частота вращения платформы, об/мин	5,8
Макс, скорость передвижения, км/ч	3,5
Угол подъема экскаватора при движении, град	22
Допустимый угол наклона при работе, град	5
ДВИГАТЕЛЬ
Марка	Д180
Тип дизельный 4-тактный, 4-иилиндровый
Частота вращения вала на холостом ходу, об/мин	920
Мощность при 850+-25 об/мин., кВт (л. с.)	66(90)
Удельный расход топлива, г/м	215
ЗАПРАВОЧНЫЕ ЕМКОСТИ ДВИГАТЕЛЯ
Система смазки, л	33
Система водяного охлаждения (с радиатором), л	65
Картер пускового двигателя, л	1,9
Топливный бак пускового двигателя, л	8
КОМПРЕССОР
Тип поршневой одноступенчатый двухиилиндровый
Максимальное рабочее давление, МПа	0,7
ЭЛЕКТРООБОРУДОВАНИЕ
Ток постоянный
Номинальное напряжение, В	24
ЗАПРАВОЧНЫЕ ЕМКОСТИ ЭКСКАВАТОРА
Картер поворотной рамы, л	30
Бак топливный расходный, л	70
Бак топливный основной, л	200

donex.ru

Экскаватор ДонЭкс ЭО-4112А-1 технические характеристики

Экскаватор нестандартный ДонЭкс ЭО-4112А-1 изготовлен на ООО «ДонЭкс». Впервые данное предприятие произвело экскаватор в 1970 году. Сегодня оно производит дорожно-строительную

технику, запчасти, навесное оборудование, детали под заказ.

Данный экскаватор может изготавливаться с различным оборудованием. Мощность его двигателя составляет 66 кВт.

Экскаватор ДонЭкс ЭО-4112А-1 технические характеристики с обратным ковшом:

• вместительность 0,8 кубометра;
• рабочий вес 24500 кг;
• цикл 19,5 с;
• длина стрелы 10000 мм;
• глубина выкапывания 7300 мм;
• высота отгрузки 6300 мм.

Экскаватор ДонЭкс ЭО-4112А-1 технические характеристики с прямым ковшом:

• вместительность 0,75 кубометра;
• рабочий вес 23300 кг;
• высота отгрузки 5600 мм;
• радиус отгрузки 7200 мм;
• высота выкапывания 7900 мм;
• радиус выкапывания 7900 мм.

Также данный экскаватор изготавливается со следующим оборудованием:

• Грейфер:
  • вместительность ковша 0,65 кубометра;
  • рабочий вес 23400 кг;
  • цикл 23,5 с;
  • длина стрелы 10000 мм;
  • глубина выкапывания 6000 мм;
  • высота отгрузки 7600 мм;
  • радиус выкапывания 8000 мм.
• Драглайн:
  • вместительность ковша 1,0 кубометра;
  • рабочий вес 24500 кг;
  • цикл 19,5 с;
  • длина стрелы 10000 мм/13700 мм/15000 мм;
  • глубина выкапывания 11000 мм;
  • высота отгрузки 6300 мм;
  • радиус выкапывания 15300 мм.

Данный экскаватор применяется в легких или тяжелых грунтах с 1 по 4 категории. Благодаря возможности установки нескольких видов оборудования он применяется при осуществлении различных работ.

Экскаватор нестандартный ДонЭкс ЭО-4112А-1 имеет следующие преимущества по сравнению с конкурентами:

• высокая производительность;
• надежность в работе механизмов и узлов;
• высокая проходимость, хорошая устойчивость;
• простота в управлении, обслуживании;
• незначительное давление на опорную поверхность;
• контроль параметров техники электронной системой.

industrika.ru

Экскаватор-драглайн ЭО-4112А-1

На этой странице Вы можете купить драглайн, 2001 года выпуска, за 750 000 РУБ Добавлено: 07 апр 2018, Просмотров: 282 750 000 РУБ Год выпуска: 2001 г. Цена: 750 000 РУБ Фотографии Контактная информация Контактная информация: Компания: ооо Источник: nizhnevartovsk.raise.ru Поделиться: Смотрите также в продаже 1. Экскаватор-драглайн ЭО-4111Г Драглайн 1990 г. 07.04.2018 ЧП “Форсаж-Техник” 693 998 2. Драглайн 5116 ЭО 5116 Драглайн 2007 г. 07.04.2018 ООО “Антей Авто” 2 100 000 3. Экскаватор-драглайн ЭО-11011 Драглайн 1986 г. 07.04.2018 Дмитрий Викторович 450 000 4. Экскаватор-драглайн ЭШ-6,545 Драглайн 1991 г. 07.04.2018 ООО Глобал Сервис Машинери 15 000 000 5. Экскаватор-драглайн ЭШ-10/70 Драглайн 1987 г. 07.04.2018 ОАО “СУЭК” 19 000 000 6. Экскаватор-драглайн ЭШ-10/70 Драглайн 1986 г. 07.04.2018 ОАО “СУЭК” 21 000 000 7. ЭКСКО ЭО-5111 Драглайн 2015 г., 2 ч. 29.04.2017 г. Костромская область, Кострома 3 800 000 8. ЭКСКО ЭО-5111 Драглайн 2015 г. 08.03.2017 г. Костромская область, Кострома 3 800 000 9. ЭКСКО ЭО-5111 Драглайн 2017 г., 2 ч. 03.04.2018 г. Костромская область, Кострома, Индустриальная, 50 3 000 000 10. ЭКСКО ЭО-5111 Драглайн 2017 г., 2 ч. 03.10.2017 г. Костромская область, Кострома, г. Кострома, ул. Индустриальная, 50 3 500 000

www.stroyteh.ru

Экскаватор ЭО-4112 Драглайн | СпецТехника48 – аренда спецтехники

Экскаватор ЭО-4112-А предназначен для выполнения земляных работ в легких и тяжелых грунтах I – IV категории. Одноковшовый полноповоротный гусеничный экскаватор ЭО-4112А-1 является единственной в России машиной данной размерной группы с подобным оборудованием.

Основными достоинствами экскаватора являются: надежность в работе узлов и механизмов, высокая производительность, высокая проходимость и хорошая устойчивость, незначительное давление на грунт, простота в управлении и обслуживании, контроль жизненно важных параметров экскаватора электронной системой, возможность применения различного вида сменного оборудования.

Комплектуется драглайном и используется на следующих работах: рытье каналов, траншей, погрузка грунта в транспорт и отвал, использование его на мелиоративных работах.

Технические характеристики:

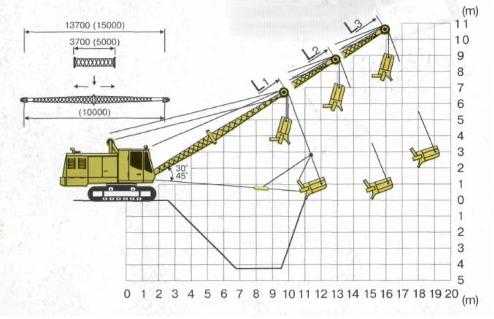

Длина стрелы, м	10,0	13,7	15,0
Емкость ковша, м3	0,8 1,0	0,8 1,0	0,8
Наибольшая глубина копания, м	7,3	10,0	11,0
Наибольшая высота выгрузки, м	3,5	5,3	6,3
Эксплуатационная масса, т	21,6	23,6	24,5
Наибольший радиус копания, м	11,1	14,3	15,3
Продолжительность рабочего цикла, с	19,5	19,5	19,5
