Ditch Witch P80: описание прокольной установки

Среди богатого выбора техники для бестраншейной прокладки грунта и горизонтально направленного бурения позиции лидера занимают установки Ditch Witch P80.

При выборе установки ГНБ большую роль играет соотношение стоимость-качество-коэффициент полезного действия. В данном случае все факторы, в том числе и характеристики эффективности устройства в отношении передачи энергии, сходятся в пользу выбора именно ditch witch p 80. Специалисты в данной отрасли согласятся, что цена ditch witch p80 на 100% соответствует тем качествам, которые машина демонстрирует на практике.

Планируя ГНБ-работы, в первую очередь следует составить план и оформить исполнительную документацию, более подробно о которой можно прочитать здесь. В число документов на ГНБ должна входить и смета на данный вид работ, ознакомиться с которой можно здесь.

Преимущества Ditch Witch P80

Потребители отечественного рынка отдают предпочтение технике ДИТЧ ВИТЧ, ориентируясь на следующие ее преимущества:

1. Компактные габариты установки облегчают процесс транспортировки;
2. Высокая мощность машины относит ее к передовым строительным технологиям;
3. Контроль над линией прокола ведется с помощью вращающегося штока;
4. Оператор установки полностью защищен от получения удара электрическим током;
5. Наибольшее расстояние прокола составляет 150 метров;
6. Положение наконечника всегда известно благодаря работе сверхчувствительных датчиков и локаторов;
7. Машина справляется с грунтами разного вида сложности.

Установка управляемого прокола почвы p80 Ditch Witch предоставляет неограниченные возможности по бестраншейной прокладке коммуникаций. При этом начальные инвестиции могут быть совсем небольшими. Агрегат позволяет укладывать инженерные коммуникации под воду, газ, а также выполняет прокладку кабелей самого разного назначения.

Профессионалы подтвердят, что прокольная установка ditch witch p80 совершенно не имеет аналогов, если анализировать соотношение цены установки и ее практических возможностей. Именно поэтому техника американской фирмы ДИТЧ ВИТЧ пользуется большим спросом.

Официальный дистрибьютор компании Ditch Witch предлагает купить ditch witch p80 по низким ценам. Это уникальное предложение, поскольку установки ГНБ проверены временем и пользуются большим спросом во всем мире.

Машина работает под управлением, из котлована в котлован, по принципу поступательного уплотнения почвы. Мощное тяговое усилие (36 тонн) позволяет проводить работы протяженностью до 150 метров в суглинках, то есть в грунте, содержащем большое количество глины и песка.

Технические параметры Ditch Witch P80

Комплекс управляемого прокола P80 задает высокие стандарты в области бестраншейной прокладки коммуникаций и ГНБ. За это нужно сказать отдельное спасибо разработчикам компании Ditch Witch и тем инвестициям, которые фирма затрачивает на высокотехничное производство и совершенствование своих моделей.

Рабочие характеристики ditch witch p80 определяются следующими параметрами:

• ход поршня;
• максимальный диаметр скважины;
• мощность двигателя гидравлической станции;
• высшая и низшая производительность гидронасоса;
• максимальное давление масла;
• усилие тяги в обе стороны.

Все эти показатели отлично проявляют себя в рабочем режиме. Они направлены на снижение операционных расходов. Обслуживание и ремонт агрегата ditch witch p80 обходятся намного ниже, нежели профилактика и починка устройств конкурентов.

Все функции ГНБ установки ditch witch p80 направлены на то, чтобы решение конкретных строительных задач производилось с абсолютной точностью при любых условиях и в максимально сжатые сроки.

Эффективность Ditch Witch P80

Установка ditch witch p80 полностью укомплектована и предназначена для непрерывной эксплуатации.

Мощную технику для горизонтально направленного бурения успешно используют для сооружения новых и восстановления либо замены отслуживших коммунальных сетей, в различных хозяйствах по всем уголкам страны. Машины незаменимы при реализации государственных программ по обеспечению удаленных населенных пунктов системами водо- и газоснабжения. ГНБ-способ используется при прокладке трасс теплоснабжения, канализационных линий, создании футляров под оптоволоконные линии связи и электрические кабеля.

Установки ditch witch p 80 активно применяется для строительства объектов, горных работ, отслеживания траекторий трасс. Установки направленного бурения способны работать круглогодично, поэтому их владельцам не придется волноваться из-за простоев.

Необходимо отметить, что представители профессиональной среды бестраншейных методик возведения подземных инженерных коммуникаций, в лице потенциальных заказчиков и строительных организаций, высказывают повышенный интерес к ГНБ установкам ditch witch p80.

Прочтите также:

←Вернуться

gnbs.ru

Установка управляемого прокола Ditch Witch® P80 – российский бестселлер рынка прокладки коммуникаций бестраншейным способом №1

28.04.2015

Уже более 10 лет компания «Системы ДИТЧ ВИТЧ» занимается поставками оборудования Ditch Witch® на Российский рынок. И в линейке оборудования Ditch Witch® для наших специалистов нет общих мест. Бесспорно, существуют флагманы продаж, сверх популярные на Российском рынке модели. Это и установки горизонтального направленного бурения семейства JT для бестраншейной прокладки коммуникаций и траншеекопатели серии RT – традиционное направление в линейке техники,  с помощью которых осуществляется прокладка коммуникаций. С недавних пор это и гидравлические разрушители для санации труб бестраншейным способом.

Однако особняком в этом ряду стоит установка управляемого прокола Ditch Witch® P80.

Название P80 за более чем десятилетие плотно вошло в культуру строительного мышления в России. Нет на карте России города, где ни разу не работали данные установки. Количество проданных комплексов давно перевалило за две сотни! В некоторых городах количество установок превышает дюжину! Например, в Нижнем Новгороде, в Подмосковье, в Санкт-Петербурге. Названные цифры смело позволяют говорить об абсолютном лидерстве данной установки на рынке прокладки подземных коммуникаций бестраншейным способом в России. Отчего столь высока популярность данной установки?

Для начала стоит упомянуть о простоте и технологичности данного метода прокладки коммуникаций. Установка работает методом поступательного уплотнения грунта, при этом обладает системой локации, как и установки ГНБ Ditch Witch®. Тяговое усилие 36 тонн позволяет осуществлять работы протяженностью до 150 метров в мягких грунтах (суглинок). При прочих равных условиях, комплекс P80 позволит затягивать трубы диаметром до 315 мм (на расстояние до 30-50 м), а трубы небольшого диаметра, например, Ø110-160 мм – на расстояние до 150 м. Максимальное расширение 325 мм (максимальный заводской расширитель) не раз превышалось нашими клиентами путем производства больших расширителей (до 500 мм).

Данная установка работает управляемо из котлована в котлован. Управление осуществляется за счет системы локации и скоса на прокольной головке. Пользуясь локацией, оператор всегда знает где, на какой глубине и в каком положении (на сколько часов повернута) находится буровая головка и при содействии оператора установки, работающего в котловане способен изменить траекторию ее движения.

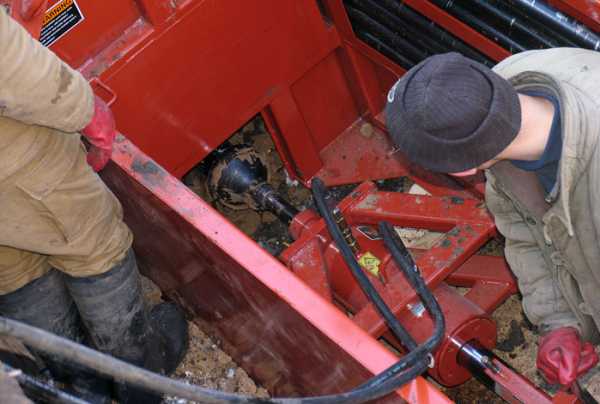

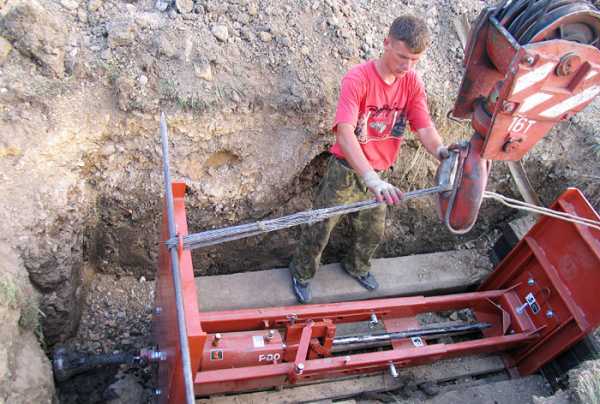

На приведенных фотографиях можно ознакомиться с установкой P80 в работе, в комплектации коробчатой и раздвижной платформами.

Если поставить установку в ряд средств для бестраншейной прокладки коммуникации, то ее место будет где-то посредине: между примитивными неуправляемыми пневмопробойниками и установками типа «игла», отрицательные стороны в работе которых (неуправляемость, малая мощность) хорошо известны российским строителям, и установками горизонтального направленного бурения.

Бесспорно, данная технология во многом уступает технически более совершенному методу горизонтального направленного бурения.

Например, возможности установки значительно отличаются в разных грунтовых условиях. Определяющим моментом в процессе бурения всегда является тип грунта: в лёгких грунтах P80 проложит трубу большего диаметра и большей длинны, в более же тяжёлых, возможности установки снижаются. Тип грунта во всех ситуациях будет играть решающую роль, поскольку проходка осуществляется посредством уплотнения, а не бурения. Если грунт очень тяжёлый и не поддаётся «прокалыванию», то возможно придется «перекалывать» работу в другом месте, либо использовать комплекс ГНБ. Идеальный для P80 грунт – хорошо уплотняемый суглинок. Эффективность установки в песке значительно снижается, а работа в тяжелых грунтах не всегда возможна.

По скорости прокладки и управляемости проходки прокольная установка P80 с ручной подачей штанг также существенно уступает автоматизированным установкам ГНБ работающим методами бурения и размывания грунта.

Однако часто на первый план выходит вопрос стоимости оборудования. А установка управляемого прокола P80 не имеет аналогов по соотношению цена/возможности работы и потому пользуется повышенным спросом на Российском рынке.

Данный метод интересен, прежде всего, как бюджетная альтернатива методу ГНБ. Многие компании начинали и начинают свою деятельность по прокладки коммуникаций бестраншейным способом именно с этой установки. При этом они не всегда стеснены в средствах, или желают для начала понять перспективы этого направления, как говорится, «пойдёт, не пойдёт» имея относительно небольшой ежегодный объем заказов. Просто в средней полосе России с ее мягкими почвами преимущества установки становятся более очевидными.

Так же P80 интересна в качестве вспомогательного агрегата к уже имеющимся большим комплексам ГНБ. Например, в стесненных городских условиях, когда нет возможности осуществить заход на глубину горизонтального бурения.

Мощность обратной тяги 36 тонн позволяет применять установку для санации трубопроводов методом разрушения с диаметрами до 160 мм, что может стать немаловажным дополнением к ее основной функции прокладки новых трубопроводов.

Компания «Системы ДИТЧ ВИТЧ» в свою очередь стимулирует продажу P80, постоянно поддерживая складскую программу. В наличии на складе в Москве не только сами установки, но и любая деталь или буровой инструмент к ним. «Системы ДИТЧ ВИТЧ» обеспечивает бесплатный выезд своего специалиста на первый объект заказчика для проведения всестороннего обучения персонала.

Бесспорно одно, скромная установка управляемого прокола P80 не только является флагманом продаж в России от мирового лидера – Ditch Witch®, но и лидером среди всего оборудования для бестраншейной прокладки коммуникаций в России. Рекомендуем присмотреться!

Менеджер компании «Системы ДИТЧ ВИТЧ», Давид Шахназаров

www.ditchwitch.ru

Ditch Witch P80,

Описание

Продается комплекс управляемого прокола Ditch Witch P80 для бестраншейной прокладки коммуникаций. Оборудование для горизонтально направленного бурения (ГНБ

Установка управляемого прокола Ditch Witch® P80 – самый распространенный агрегат для бестраншейной прокладки коммуникаций в России.

P80 не имеет аналогов по соотношению стоимость/возможности работы и потому пользуется повышенным спросом на Российском рынке.

Преимущества

• Установка работает управляемо из котлована в котлован методом поступательного уплотнения грунта. Управление осуществляется за счет системы локации Subsite®, такой же как у установки ГНБ Ditch Witch®, и скоса на прокольной головке.
• Тяговое усилие 36 тонн позволяет осуществлять работы протяженностью до 150 метров в мягких грунтах (суглинок). Максимальный заводской расширитель имеет диаметр 325 мм.

Фотографии:

Pабочие характеристики: Ход поршня 230 мм Максимальный диаметр скважины 325 мм Двигатель гидравлической станции Honda GX670 Мощность двигателя гидравлической станции 25 л.с. Производительность гидронасоса, min-max 20-75 л/мин Максимальное давление масла 170 атм. Усилие тяги в обе стороны (при давлении 170 атм.) 36800 кг Размеры платформы: Раздвижной с двумя упорами: Длина, min-max 1830-2540 мм Ширина 430 мм Высота 450 мм Высота от основания до оси прокола 190 мм Диапазон регулировки высоты 150 мм Масса платформы 200 кг Масса платформы со смонтированной установкой Р80 320 кг Масса штанги (длиной 1,2 м) 15,86 кг Диаметр штанги (замковое соединение) 45 мм Масса со смонтированной Р80 и 70 штангами по 1,2 м 1430 кг Усиленной коробчатой: Длина 2755 мм Высота 920 мм Ширина 1220 мм Масса платформы 420 кг Масса платформы со смонтированной Р80 560 кг Масса штанги (длиной 1,2 м) 15,86 кг Диаметр штанги (замковое соединение) 45 мм Масса со смонтированной Р80 и 125 штангами по 1,2 м 2540 кг Максимальное давление платформы на почву 25137 Па
(0,257 кг/см2)
Источник материала: http://krasnodar.tiu.ru/p6209522-ditch-witch-p80.html

Полезные инструкции

Ditch Witch P80, Описание Продается комплекс управляемого прокола Ditch Witch P80 для бестраншейной прокладки коммуникаций. Оборудование для горизонтально направленного бурения (ГНБ P80 Установка управляемого прокола Ditch Witch® P80 – самый распространенный агрегат для бестраншейной прокладки коммуникаций в России.

Мебель для балкона Балкон является частью квартиры и, хотя, некоторые и превращают его в обычную кладовку, всё же балкон не предназначен для этой цели. Сейчас балконы очень часто остекляют, и получается своеобразная мини комната, требующая наличия определённого интерьера.

Строительство для новичков

axk.com.ru

Ditch Witch® P80 | ГНБ установки

Рабочие характеристики:
Ход поршня 230 мм
Максимальный диаметр скважины 325 мм
Двигатель гидравлической станции Honda GX670
Мощность двигателя гидравлической станции 25 л.с.
Производительность гидронасоса, min-max 20-75 л/мин
Максимальное давление масла 170 атм.
Усилие тяги в обе стороны (при давлении 170 атм.) 36800 кг

Размеры платформы:
Раздвижной с двумя упорами:
Длина, min-max 1830-2540 мм
Ширина 430 мм
Высота 450 мм
Высота от основания до оси прокола 190 мм
Диапазон регулировки высоты 150 мм
Масса платформы 200 кг
Масса платформы со смонтированной установкой Р80 320 кг
Масса штанги (длиной 1,2 м) 15,86 кг
Диаметр штанги (замковое соединение) 45 мм
Масса со смонтированной Р80 и 70 штангами по 1,2 м 1430 кг

Усиленной коробчатой:
Длина 2755 мм
Высота 920 мм
Ширина 1220 мм
Масса платформы 420 кг
Масса платформы со смонтированной Р80 560 кг
Масса штанги (длиной 1,2 м) 15,86 кг
Диаметр штанги (замковое соединение) 45 мм
Масса со смонтированной Р80 и 125 штангами по 1,2 м 2540 кг
Максимальное давление платформы на почву 25137 Па (0,257 кг/см2)
