Трактор ЛТЗ 60: технические характеристики

Трактор ЛТЗ-60 производства Липецкого тракторного завода (ЛТЗ) используется для выполнения коммунальных и сельхозработ в комплексе с агрегатируемым различным навесным и прицепным оборудованием. Правильная эксплуатация и своевременное техническое обслуживание гарантируют длительную и надежную работу этого специализированного транспортного средства.

С помощью ЛТЗ-60 возделываются и убираются пропашные и колосовые культуры, проводится пахота, посев трав и зерновых, посадка картофеля и свеклы, сплошная культивация и другие работы общего назначения. На тракторе можно выполнять транспортные и различные погрузочно-разгрузочные работы, нашел он и широкое применение в коммунальном хозяйстве.

История создания

История трактора ЛТЗ-60 началась на Липецком тракторном заводе (ЛТЗ), созданном в 1943 г. на базе производственных мощностей крупного промышленного предприятия «Станкострой». В это же время рядом стал организовываться небольшой рабочий поселок, получивший название «Тракторный».  Первым на ЛТЗ был выпущен гусеничный трактор «Кировец-35», имеющий бензиновый двигатель. Колесные модификации этой тяжелой техники начали выпускаться на предприятии с 1957 г.

За время работы Липецкого тракторного завода с его конвейера сошло много разных моделей тракторов. В основном это были полноприводные модификации. Уже в 1970 г. ЛТЗ изготовил более полумиллиона тракторов. Больше всего на заводе было выпущено тракторов Т-40, производство которых длилось с 1961 по 1995 г. В этот период предприятие изготовило для народного хозяйства порядка 1196 тыс. различных модификаций Т-40.
Полноприводный трактор ЛТЗ-60, пришедший на смену морально устаревшему Т-40, начал выпускаться в 1991 г.

К сожалению, в 2004 г., после признания ЛТЗ банкротом, на базе предприятия была организована новая компания «Липецкий трактор», входящая в состав российского машиностроительного концерна «Тракторные заводы». В 2006 г. компания вошла в состав ОАО «Агромашхолдинг», а концерн остался ее партнером.

В 2009 г. работа машиностроительных и сборочных цехов была прекращена, функционировали только некоторые вспомогательные производства. Многие заводские здания были снесены, а пустующие сдавались в аренду.

В настоящее время компания «Липецкий трактор» в партнерстве с концерном «Тракторные заводы», Волгоградским тракторным заводом и Чебоксарским агрегатным заводом, производящим запчасти для тракторов, начала выпуск тракторной и погрузочной техники. Выпускается на предприятии и модернизированная модель универсального пропашного трактора под маркой ЛТЗ-60АБ. Это говорит о том, что появилась надежда на возрождение производства.

Технические характеристики

Трактор ЛТЗ-60 обладает хорошей устойчивостью при движении и легко управляется. Передний ведущий мост включается автоматически, что уменьшает пробуксовывание. Реверс включается на всех передачах.

Полный привод работает во время движения по грязи и вязкому грунту, в других случаях подключен только задний мост. У рулевого гидрообъемного механизма имеется дополнительный гидроцилиндр. Используется ленточная тормозная система, действующая на все четыре колеса синхронно.

ЛТЗ-60 оснащен реверсной восьмискоростной коробкой передач (КП), имеющей сухую однодисковую фрикционную муфту сцепления и дополнительную муфту, идущую от независимого вала отбора мощности.

На тракторе установлен двигатель Д65М1Л на 60 л.с., развивающий крутящий момент 221,4 Нм на максимальных оборотах коленвала. ЛТЗ-60 развивает скорость не менее 30 км/ч.

Таблица: скоростные режимы ЛТЗ-60

Передача

Без включения ходоуменьшителя
км/ч

С включением ходоуменьшителя
км/ч

замедленная1,820,67
I6,912,50
II8,222,98
III9,683,53
IV11,314,11
V20,98без включения
VI30,04без включения
задний ход5,962,15
Реверс действует на всех передачах

Расход топлива не более 8,98 л.ч. при грузоподъемности 850 кг. Объем топливного бака составляет 70 л.

Габаритно-массовые показатели ЛТЗ-60

ПараметрЗначение
Длина, мм3920
Ширина, мм1710
Высота, мм2560
Вес, кг3380
Регулируемая колея, мм1375/1840
База, мм2280
Клиренс, мм540

За счет хорошего дорожного просвета преодолеваются различные препятствия без повреждения подвески.

Двигатель

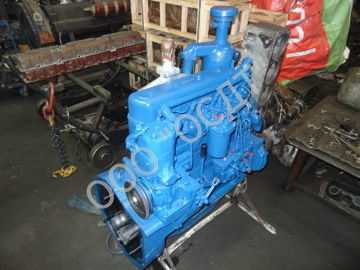

Трактор ЛТЗ-60 оснащен выпускаемым Рыбинским моторным заводом четырехцилиндровым четырехтактным дизельным двигателем Д65М1Л мощностью 60 л.с., имеющим объем 4,94 л. и водяное охлаждение. Заводится силовой агрегат с помощью 4-х кВт стартера. В комплекте идет стартер на 700 Вт с регулятором напряжения и выпрямителем.

Кабина

Использование ЛТЗ-60 возможно в разных климатических зонах за счет высокого уровня комфортности кабины, которая абсолютно герметична и надежно защищает трактор от вибрации и шума.

Водительское сиденье имеет высокий уровень комфортности и регулируется с помощью рычага под габариты тракториста. Автономная система отопления позволяет сохранять тепло в кабине в зимний период. Вентиляция осуществляется через боковые форточки.

За счет большой площади остекления кабины обозревается вся окружающая территория.

Ходовая система и трансмиссия

На тракторе ЛТЗ-60 используются шины 6,50-16 или 8,3-20 для передних колес и 13,6R38 или 14,9-30 для задних.
На установленной восьмиступенчатой коробке передач с расположенными поперечно валами блокировочный механизм включается нажатием на специальный валик педали сцепления. Мощность заднему и переднему мостам передается с помощью конических и цилиндрических шестерен.
Для каждого моста используется свой дифференциал:

  • Для переднего — закрытый двухсателитный с автоблокировкой.
  • Для заднего — храповая сдвоенная муфта.

Рулевое управление

По сути, это рулевое колесо и рулевая колонка с гидроприводом, поворачивающие передние колеса трактора ЛТЗ-60 в нужную сторону во время его движения. Гидрообъемный привод снабжен насосом-дозатором и дополнительным гидроцилиндром. У рулевой колонки регулируемая высота и наклон.

Гидросистема

Состоит из насоса НШ-32У-3-Л производительностью 51 л/мин, создающего максимальное давление в системе 20 Мпа или 200 кг/см2.

Начало эксплуатации

Перед началом работ следует проверить комплектность и техническую исправность трактора ЛТЗ-60. Проверьте, чтобы шины были без сквозных трещин и разрывов. Должно использоваться только исправное электрооборудование, исключающее искрообразование и утечку тока, в особенности в местах возможного попадания на него топлива или масла.

Проверьте, хорошо ли закреплен аккумулятор и нет ли подтекания электролита. Рулевое колесо должно иметь люфт не более 25° и поворачиваться плавно, а гидронасос при этом должен быть включен. Муфта сцепления должна работать без пробуксовки плавно включаться и полностью выключаться. Проверьте исправность замков дверей и обязательно положите на пол кабины резиновый коврик. Топливная и масляная системы должны быть герметичны. Следует также проверить надежность работы стеклоочистителя.

Перед запуском двигателя убедитесь, что все управляющие рычаги трактора ЛТЗ-60 находятся в нейтральном положении. Прежде чем начать движение, посмотрите, нет ли рядом людей, находящихся в небезопасной близости от траектории движения трактора.
Во время работы обязательно следите за показаниями контрольно-измерительных приборов, и не допускайте перегрузок и дымления двигателя. Рычаг переключения передач должен перемещаться в нужное положение без усилий, муфта сцепления при этом должна быть выключена.

Ни в коем случае не осуществляйте резкое торможение во время езды по скользкой дороге. При агрегатировании с трактором прицепа обязательно проверьте работу его тормозной системы. Прицепы нельзя использовать для перевозки людей.

Особенностью ЛТЗ-60 является то, что новый трактор не требует обкатки, что дает возможность изначально давать ему полную нагрузку.

Навесное оборудование


Перечень оборудования, агрегатируемого с трактором ЛТЗ-60 составляет не менее 120 наименований, поэтому здесь показана лишь его малая часть.

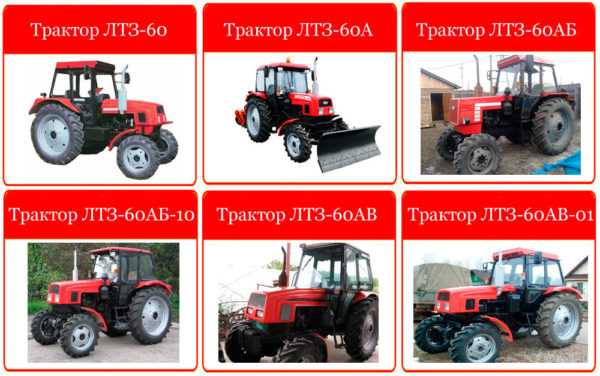

Модификации

Существует несколько модификаций ЛТЗ-60, которые стоит рассмотреть подробнее.

  • ЛТЗ-60А практически не отличался от базовой модели, за исключением двигателя. Вместо Д65М1Л использовался Д-144, производящийся во Владимире. Несмотря на снижение объема до 4,15 л, мощность силового агрегата осталась на уровне 60 л.с.
  • На ЛТЗ-60АБ  устанавливался дизельный двигатель Д-248 мощностью 57 л.с. с водяным охлаждением производства Минского моторного завода. Самая большая грузоподъемность (900 кг) в модельном ряду. Коробка передач семискоростная. Однодисковое сцепление с использованием муфты, имеющей металлокерамические накладки и усиленные демпферные пружины.
  • ЛТЗ-60АБ-10 является продолжением серии АБ. Модификация универсальная, агрегатируется с разным навесным оборудованием и используется для любых сельскохозяйственных, погрузочно-разгрузочных, коммунальных работ, транспортировки грузов и работ общего назначения.
  • ЛТЗ-60АВ с дизельным двигателем базовой модели Д65М1Л Рыбинского моторного завода. Использовался улучшенный гидроусилитель руля, габаритные размеры кабины были увеличены.
  • ЛТЗ-60АВ-01 обслуживал фермы старого типа и имел заниженную кабину.

В настоящее время компания «Липецкий трактор» выпускает из модельного ряда ЛТЗ-60 только модификацию ЛТЗ-60АБ.

Опыт эксплуатации, достоинства и недостатки

Все трактора ЛТЗ-60, произведенные на Липецком тракторном заводе, зарекомендовали себя с положительной стороны и отличаются низким расходом топлива при высоких эксплуатационных показателях.

Хорошо продумана конструкция ходовой части. ЛТЗ-60, обладая небольшим весом для такого класса машин, во время посадочных и уборочных работ не повреждает грунт. Трактор неприхотлив в эксплуатации, не возникает трудностей с запчастями во время проведения технического обслуживания и ремонтных работ.

К сожалению, на всех модификациях серии, кроме ЛТЗ-60АБ, устанавливается корзина сцепления от устаревшего трактора Т-40, что, учитывая возросшие за счет увеличенной мощности двигателей нагрузки, зачастую приводит к срыву шпилек и крепежных болтов сцепления.

Несмотря на некоторые несущественные недоработки, ЛТЗ-60 до сих пор может на равных конкурировать со многими современными моделями тракторов.

Отзывы владельцев

“Привет всем! Я эксплуатирую трактор ЛТЗ-60 уже более полутора лет. Расскажу немного о нем. Сделан трактор на базе Т-40, но со значительными отличиями. Перво-наперво хочется отметить просторную кабину и хорошую приборную панель, регулировку руля. Но все-таки пришлось делать кое-что самостоятельно. Сиденье поставил пошире и отопитель от Москвича, вырезал форточку в правой двери для вентиляции. Два раза пришлось менять диск сцепления, скорее всего для такого движка запаса прочности у диска недостаточно. Буду брать диск от МТЗ и переделывать. Неудобно, что гидравлика, и рулевая в том числе, полностью запитана от одного НШ насоса, есть только разделительный клапан. А это плохо. Сейчас устанавливаю к насосу НШ-32 в привод второй насос НШ-10 через проставку. Пришлось несколько смещать генератор, так как мешал ремень”.

Сельский житель
“Аппарат довольно надежный, но проблемы могут все же возникнуть с КПП, так как в последние годы делали из чего ни попадя. Если будет возможность, то лучше брать с Д-65 двигателем”
Владимир

Цены

Цена на новый ЛТЗ-60АБ, выпускаемый компанией «Липецкий трактор», на начало 2016 года составляла 1,8 млн р. Подержанный трактор ЛТЗ-60 в хорошем состоянии выпуска 1997-2002 г. можно приобрести по цене 250-380 тыс. р.

Подводим итоги

ЛТЗ-60 отличается хорошими технологическо-эксплуатационными показателями при выполнении различных видов сельскохозяйственных и других видов работ общего назначения. При постоянном и своевременном уходе трактор прослужит многие годы без проведения капитального ремонта.

tractorreview.ru

Липецкий трактор ЛТЗ-60 — экономичный, эффективный, маневренный

Трактор ЛТЗ-60 является полноприводной сельскохозяйственной машиной, тяговый класс которой — 1,4 тонны. Данное устройство, которое сегодня уже не выпускается, эффективно применяется во время весенних посевных работ и для уборки урожая, вспашки полей, перевозки различных грузов, работ по благоустройству территорий.

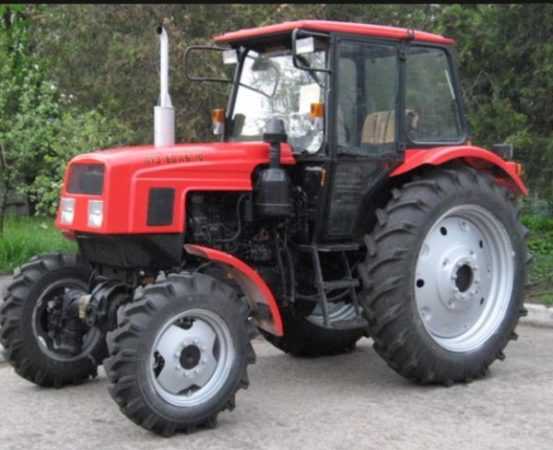

Трактор ЛТЗ-60

Выпуск липецкого трактора был начат в 1991 году. Было решено улучшить предыдущую модель – Т-40, которая устарела и определенно требовала доработки. В итоге получилась достаточно легкая и недорогая машина, весьма экономно расходующая горючее, устойчивая на ходу и простая в управлении. Она даже могла потягаться с самой популярной моделью трактора того времени – МТЗ-80.

Конструкторы предусмотрели полный реверс на любую из передач, в результате чего повысилась маневренность. А то, что на передний мост (являющийся ведущим) поставлена автоматика, устранило пробуксовку задних колес.

Капотный тип кузова позволяет легко добраться до двигателя для его обслуживания. Большая кабина с защитой от шума и вибрации оснащена отоплением и вентиляционной системой, а удобное сиденье водитель может подстроить под свой вес и рост.

Возможность соединяться с различными сельхозмашинами и оборудованием (более 120 видов, все те, которые совместимы с МТЗ-80) позволила использовать трактор на любых сельских работах, и не только. В время производства было разработано несколько модификаций трактора, увеличивающих возможности его использования. После банкротства завода в 2004 году и его реорганизации данная модель выпускаться перестала.

Фото трактора ЛТЗ-60

Устройство

Двигатель

Четырехцилиндровый дизельный двигатель Рыбинского производства, который стоит на базовой модели, имеет водяное охлаждение. Мощность его составляет 60 лошадиных сил, а топлива он «кушает» совсем немного – всего 8,98 литра в один час.

Трансмиссия

На агрегате стоит сухая фрикционная постоянно замкнутая муфта однодискового типа. Для передачи вращения валу отбора мощности служит дополнительная муфта. Четырехходовая коробка передач рассчитана на восемь скоростей. Валы у нее расположены поперечно. Блокировка передач осуществляется посредством валика блокирования педали сцепления. Тормоза – сухие, ленточного типа.

Главная передача заднего моста – шестеренчатая (прямозубые цилиндрические шестеренки). Этот мост оснащен двухсателлитным закрытым дифференциалом с автоблокировкой. На передний мост главная передача осуществляется с помощью конических спиральных шестеренок, а его дифференциал – храповая сдвоенная двухсторонняя муфта свободного хода. Если колеса буксуют более чем на 4 %, она включается сама.

Электрика

Генератор дает мощность в 700 ватт, он оснащен выпрямителем на 14 вольт и регулятором напряжения. Для запуска двигателя используется электрический стартер мощностью 4 киловатта.

Применяются аккумуляторные батареи типа 6СТ-190A. Имеются две розетки: для подключения переносной лампы и электрических устройств прицепного оборудования. Кабина оборудована плафоном.

Рулевое управление

Данный механизм, состоящий из колеса руля, колонки руля и гидропривода, служит для поворота передних колес. Гидрообъемный привод рулевого управления с насосом-дозатором, установленным на рулевой колонке, имеет дополнительный гидроцилиндр в трапеции. У колонки руля можно менять высоту (цанговым зажимом) и наклон (имеется 5 фиксированных позиций).

Навесное оборудование

Трактор может работать с таким механизмами и агрегатами, как:

  • трехкорпусный плуг типа ПЛН-3-35;
  • скоростной культиватор КПС-4;
  • картофелесажалки СН-4Б, КСМ-4, Крот;
  • свекловичная сеялка ССТ-12Б;
  • кукурузная сеялка СУПН-8;
  • культиваторы КРН-5 и КРН-6;
  • опрыскиватель ПОМ-630;
  • машина для посадки рассады СКН-6А;
  • картофелекопатели КТН-2В и УКВ-2;
  • картофелеуборочный комбайн ККУ-2А;
  • фуражиры ФН-1 и ФН-4.

И это далеко не весь перечень. Отметим, что ЛТЗ-60 можно легко превратить в машину, весьма полезную для коммунальщиков или дорожников. Для этого также используется навесное оборудование. Так, с помощью плужного отвала с амортизатором можно отодвигать массы снега или земли, а навесив щеточное устройство, движущееся за счет ВОМ, можно чистить дороги. Еще на базе ЛТЗ-60 производятся экскаваторы.

Технические характеристики

Технические характеристики трактора ЛТЗ-60 в таблице:

ХарактеристикиПоказателиЕд. измерения
Тип двигателяД65М1Л
Скорость движения вперед1,83-30,03км/ч
Скорость движения назад5,95км/ч
Тяговое усилие (максимум)13,03кН
Мощность двигателя (эксплуатационная)44,1кВт
Частота вращения (номинальная)2000об/мин
Крутящий момент (максимум)221,4Нм
Число цилиндров двигателя4шт.
Диаметр цилиндра11см
Ход поршня13см
Рабочий объем4,94л
Объем бака для горючего70л
Расход горючего (удельный)242-249г/кВт.ч
Передняя колеярегулируется ступенчато
Задняя колеяменяется перестановкой колес
Размер передней колеи1,375 и 1,835м
Продольная база2,145 и 2,12м
Просвет (регулируемый)0,5 и 0,65м
Вес (конструкционный с оборудованием)2,64т
Вес (конструкционный без оборудования)2,422т
Вес (эксплуатационный, без балласта)2,9т
Ширина (при колее 1,375 м)1,71м
Ширина (при колее 1,835 м)2,17м
Высота по кабине (просвет 0,5 м)2,52м
Высота по кабине (просвет 0,65 м)2,665м
Длина (с навесной системой)3,725м
Длина (без навесной системы)3,3м

Основные модификации

ЛТЗ-60А

Модель отличалась тем, что на нее был установлен другой дизельный двигатель – Д-144, с воздушной системой охлаждения и осевым вентилятором. Двигатель этот выпускали во Владимире, на тракторном заводе. Его объем составляет 4,15 литра, крутящий момент – 221,4 Нм, а мощность такая же, как и у Д65М1Л – 60 лошадиных сил. Трактор позволяет навесить оборудование до 850 кг.

ЛТЗ-60АВ

Модель производилась с 1994 года. Она практически не отличается от базовой – на ней стоит всё тот же дизельный мотор производства Рыбинска.

Несколько отличался агрегат ЛТЗ-60АВ-01, который имел заниженную кабину и предназначался для использования на фермах.

ЛТЗ-60АБ

Выпуск данной модели начался в 1995 году. На ней установлен дизельный двигатель белорусского производства – Д-248 от Минского моторного завода. Охлаждение у него жидкостное, мощность – 57,5 лошадиных сил, рабочий объем – 4,75 л. Мотор отличается высоким крутящим моментом – 235,4 Нм. Грузоподъемность навесного оборудования здесь 900 кг. Самый совершенный вариант — ЛТЗ-60АБ-10, являющийся наиболее востребованным.
На видео трактор ЛТЗ-60АВ в работе:

allspectech.com

технические характеристики модели и ее модификаций

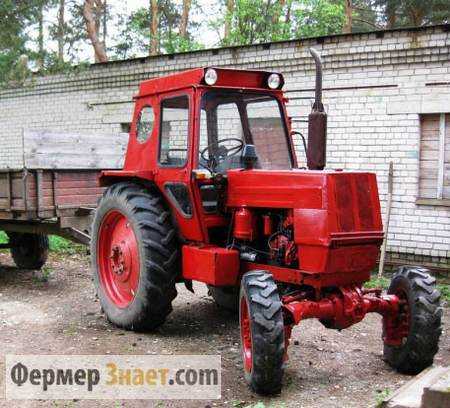

Трактор ЛТЗ 60

Содержание:

ЛТЗ 60 выпускается на Липецком тракторном заводе. Машина была спроектирована с целью заменить технически устаревшую модель Т-40. Трактор ЛТЗ-60 сразу стал пользоваться большой популярностью. Благодаря своей универсальности, машина способна выполнять различные сельскохозяйственные работы. Помимо посевной и уборки урожая, техника использовалась для проведения земляных и строительных работ. Рассмотрим этот трактор более подробно.

Особенности техники

Первое, на что стоит обратить внимание, это кабина тракториста. Конструкторы создали вполне приемлемые условия для человека. Кабина имеет повышенный уровень защиты от пыли и шума.

Кроме того, сиденье можно регулировать в соответствии с индивидуальными запросами тракториста. Этот незначительный на первый взгляд нюанс, позволяет не испытывать дискомфорта во время проведения работ. Соответственно значительно повышается производительность труда.

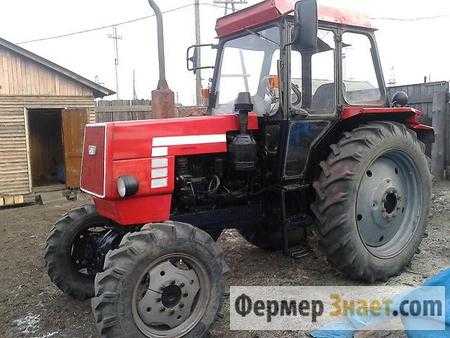

Трактор ЛТЗ 60

Панорамное остекление кабины не препятствует обзору.

Двигатель расположен таким образом, что добраться до него можно без особых проблем. Стоит отметить, что трактор может работать примерно со 120 видами сельскохозяйственных машин и оборудования.

Завод-изготовитель выпустил несколько более усовершенствованных моделей этого трактора. Так появились ЛТЗ-60А, ЛТЗ-60 АБ и ЛТЗ-60 АВ. К сожалению, в связи с банкротством и последующей реорганизацией предприятия, ЛТЗ 60 был снят с производства.

Устройство трактора

Силовая установка

Под капотом у ЛТЗ 60 находится четырёхцилиндровый двигатель Д65 М1Л. Это дизельный мотор с водяным охлаждением, производится в Рыбинске. Его мощность равняется 60 л.с. При этом стоит отметить незначительный расход топлива – около 9 литров в час.

Силовая установка приводится в действие 4-х киловаттным стартёром. Имеется встроенный генератор (700 Вт), дополненный выпрямителем и регулятором напряжения.

Трактор ЛТЗ 60

Трансмиссия

Восьмиступенчатая коробка передач с поперечно расположенными валами. Блокировка передач происходит при помощи специального валика на педали сцепления. Для передачи мощности переднему и заднему мостам, были использованы цилиндрические и конические шестерёнки. Дифференциал для каждого моста тоже различается:

  • передний – двухсателлитный закрытого типа с автоблокировкой;
  • задний – сдвоенная муфта храпового типа.

Стоит отметить гидроусилитель руля и тормозную систему ленточного типа. Рулевая колонка регулируемая, в случае необходимости можно изменять наклон и высоту. Рулевой привод дополнен гидроцилиндром.

Дополнительное оборудование

Для проведения сельскохозяйственных работ трактор может быть оснащён:

  • плугом ПЛН-3-35;
  • культиваторами КПС-4, КРН-5, КРН-6;
  • сеялками для свёклы и кукурузы ССТ-12Б и СУПН-8;
  • приспособлениями для посадки и уборки картофеля СН-4Б, КСМ-4, КТН-2В, УКВ-2 и Крот;
  • опрыскивателем ПОМ-630.
Трактор ЛТЗ 60

Стоит отметить, что это далеко не полный перечень агрегатируемого оборудования. Трактор может применяться для разравнивания грунта и очистки проезжей части. Для этого используется отвал плужного типа и специальная щётка. Немногие знают, что некоторые отечественные экскаваторы спроектированы на базе этого трактора.

Технические характеристики:

Масса базовая/с навесным оборудованием2,42/2,62 т
Длина базовая/с навесным оборудованием3,3/3,7 м
Высота2,6 м
Ширина колеиОт 1,7 до 2,17
Топливный бак70 л
Скорость вращения2000 об/мин

После базовой модели, рассмотрим технические характеристики всего модельного ряда.

Обзор модификаций

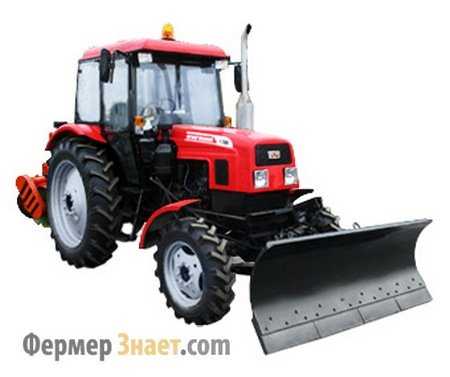

Трактор ЛТЗ 60А

Эта модель практически не отличается от прототипа. Конструкторы просто заменили один дизельный двигатель на другой. ЛТЗ 60А оснащается Д-144.

Двигатель производится во Владимире, имеет систему воздушного охлаждения. Изменился и рабочий объём – 4,15 л, при этом мощность осталась прежней, те же 60 лошадиных сил. Трансмиссия, тормозная система и сцепление остались неизменными. Стоит отметить, что на трактор можно устанавливать дополнительное оборудование весом до 850 килограмм.

ЛТЗ-60 АВ

Трактор ЛТЗ 60 АВ отличается от предыдущих моделей по нескольким параметрам. Был улучшен гидроусилитель руля, что дало машине большую манёвренность и лёгкость в управлении. Оснащение и комфортность кабины остались прежними, при этом увеличилось внутреннее пространство.

Двигатель остался прежним, но изменился материал обшивки трактора. ЛТЗ 60 АВ сменил металлический корпус на стеклопластиковый. Это позволило снизить массу машины. Учитывая прежнюю мощность двигателя, трактор стал более подвижным и проходимым.

Трактор ЛТЗ 60 АВ

Немного изменился внешний вид и система освещения. Таким образом, трактор ЛТЗ-60 АВ становится похожим на западную сельскохозяйственную технику. Управление основными узлами трактора производится непосредственно из кабины. Улучшилась герметичность кабины. Благодаря автономной отопительной системе, ЛТЗ-60 АВ может использоваться в регионах с холодным климатом.

ЛТЗ-60 АВ обладает невысоким расходом топлива и может оснащаться различным навесным оборудованием. Некоторые модели оборудованы заниженной высотой кабины. Серийное производство этой модели началось в 1994 году, а в 1995 ей на смену пришёл более усовершенствованный ЛТЗ 60 АБ.

Модель ЛТЗ-60 АБ

Трактор ЛТЗ 60 АБ можно считать удачным завершением этой серии сельскохозяйственных машин. Производители учли конструктивные недоработки предыдущих моделей и постарались их исправить.

ЛТЗ-60 АБ обладает самой большой грузоподъёмностью. Трактор может нести на себе до 900 килограмм навесного оборудования. Здесь стал использоваться дизельный двигатель минского производства Д-248. Это дало ЛТЗ-60 АБ повышенный крутящий момент – 235,4 Нм. Для сравнения, у базовой версии номинальный крутящий момент составлял 221,4 Нм. А вот мощность двигателя стала меньше — 57 лошадиных сил при объёме в 4,75 л.

ЛТЗ 60 АБ оснащён семискоростной коробкой передач. Это позволило для выполнения тяжёлых работ использовать первую передачу. В однодисковом сцеплении стала использоваться муфта с металлокерамическими накладками и усиленными демпферными пружинами. Эти конструктивные особенности увеличили рабочий ресурс трансмиссии.

Трактор ЛТЗ 60 АВ

ЛТЗ-60 АБ агрегатируется практически со всеми видами навесного сельскохозяйственного оборудования. Стоит отметить, что эта модель имеет продолжение ЛТЗ 60 АБ-10.

Преимущества и недостатки

Вся серия тракторов, сошедших с конвейера липецкого завода начиная от ЛТЗ 60 и заканчивая ЛТЗ-60 АБ, неплохо зарекомендовала себя. Техника отличается высокой производительностью при низком расходе горюче-смазочных материалов.

Из основных преимуществ можно отметить хорошо продуманную конструкцию ходовой части. Учитывая небольшой вес машин, они не повреждают грунт при использовании на посадочных и уборочных работах. Кроме того, техника неприхотлива в ремонте и проблем с запасными частями не возникает.

При таких неоспоримых преимуществах, имеется и существенные недостатки. Практически все машины заднеприводные. Влажный грунт и небольшой уклон почвы значительно затрудняют движение машины.

Вся серия (за исключением ЛТЗ 60 АБ) имеет корзину сцепления, заимствованную у Т-40. Но в отличие от прародителя, мощность устанавливаемого двигателя существенно выросла, поэтому при больших нагрузках может порвать шпильки и крепёжные болты.

Но даже с учётом этих недоработок, эта машина (советского!) производства, вполне уверенно конкурирует со многими современными тракторами.

fermerznaet.com

технические характеристики, цены, фото, видео

Трактор ЛТЗ-60 выпускался на Липецком тракторном заводе с 1991 г. Проект был задуман как заменитель Т-40, требовавшего на тот момент усовершенствования.

Инновация удалась – был создан экономичный, универсальный, легкий в управлении трактор, охватывающий огромный спектр работ. Благодаря этим качествам, он сразу стал пользоваться популярностью.

В чем же особенность этой модели

  1. Большая по размеру.
  2. Высокая степень защиты от шума, пыли и вибрации.
  3. Оснащена отоплением и вентиляцией.
  4. Панорамное остекление предоставляет широкий обзор водителю.
  • Полный привод, тяговый класс которой 14 кН
  • Масса модели гораздо ниже относительно ее аналогов.
  • Нагрузка на мосты оптимизирована, за счет правильного распределения веса узлов и агрегатов, а это снижает расход топлива и повышает устойчивость трактора.
  • Удобный доступ к двигателю для проведения ТО.
  • Возможность эксплуатации с более чем 120 видами навесного оборудования.

Технические характеристики:

  1. Масса в снаряженном состоянии: 3400 т.
  2. Мощность 60 л.с.
  3. Развивает скорость от 1,83 до 30, 03 км/ч.
  4. Крутящий момент двигателя, максимум: 221,4 Нм.
  5. Максимальная скорость вращения коленчатого вала составляет 2000 об/мин.
  6. 70 литровый топливный бак.
  7. Потребление топлива: 249 г/кВт в час.
  8. Максимальная масса навесного оборудования 850 кг
  9. Агротехнический просвет – 540 мм.
  10. Ширина трактора: 1700 мм.
  11. Длина: 3930 мм.
  12. Высота: 2,6 м

Таковы технические характеристики ЛТЗ- 60.

Двигатель

  • Производитель: Рыбинский моторный завод.
  • Модель Д-65м 1Л;
  • Дизельный;
  • 4 цилиндра;
  • Четырехтактный;
  • Мощность 60 л.с.
  • Рабочий объем двигателя 4,94 л.
  • Жидкостная система охлаждения.
  • Имеет 4-х кВт стартер.
  • Генератор (700 Вт), с выпрямителем и регулятором напряжения.

Трансмиссия

1.      Коробка передач восьмиступенчатая, с поперечными валами.

2.      Задний мост: муфта сдвоенная, храповая, с принудительной блокировкой.

3.      Передний мост: двухсателлитный закрытый, с автоблокировкой.

4.      Тормозная система ленточного типа.

5.      Однодисковая постоянно замкнутая муфта, фрикционная, сухая.

Ходовая часть, управление

Управление осуществляется благодаря рулевому колесу, колонке, регулируемой по высоте и углу наклона (до 5 фиксированных позиций), и гидроприводу. У привода имеется насос — дозатор с гидроцилиндром.

Навесное оборудование

Выше уже сообщалось о возможности эксплуатации ЛТЗ-60 с широким спектром сельскохозяйственных орудий.

Сюда входят: различные плуги, культиваторы, картофелесажалки, картофелекопалки, уборочные комбайны, сеялки для кукурузы и рассады, культиваторы, опрыскиватели, фуражиры и мн.др.

Кроме сельскохозяйственного оборудования, трактор можно легко использовать как коммунальную и строительно-дорожную технику. Необходимо только навесить отвал плужного типа, либо дорожную щётку.

Модификации

На основе базовой модели ЛТЗ-60 были созданы также его модификации:

1.       ЛТЗ-60 А отличается от базы двигателем Д-144, Владимирского производства, с воздушной системой охлаждения. При оставшейся былой мощности в 60 л.с., объем его снизился до 4,15 л. Выдерживает навес до 850 кг.

2.       С 1995 г. выпускается ЛТЗ-60 АБ, который оснащен двигателем Д-248 (дизель). Его мощность равняется 57 л.с. Жидкостное охлаждение. Объем – 4,75 л. Выделяется крутящим моментом, достигающим 235,4 Нм. Среди ЛТЗ отличается наиболее высокой грузоподъемностью, до 900 кг. Коробка передач семь скоростей. Эта модель имеет продолжение ЛТЗ 60АБ 10, о котором речь пойдет ниже.

3.      ЛТЗ-60 АБ 10 продолжатель линии АБ. Конструктивная модель, способная агрегатироваться со всеми видами прицепного оборудования. ЛТЗ 60аб 10 применим для различных видов работ, начиная с сельскохозяйственных, заканчивая различными видами погрузочных и транспортировочных работ.


4.      Трактор ЛТЗ-60 АВ производился с 1994 г. Двигатель дизельный, остался, практически, без изменения. Изменился гидроусилитель руля, что повысило маневренность. Отличается более просторной кабиной. В тракторе лтз 60ав изменилась также обшивка: металлический корпус был заменен на стеклопластик. Это значительно снизило вес техники.

5.      ЛТЗ-60 АВ-01, наоборот, имел кабину более низкую, чем у других моделей. Использовался, большей частью, в работе на с/х фермах.

6.      На базе ЛТЗ-60 были спроектированы также некоторые отечественные экскаваторы.

Положительные качества и минусы ЛТЗ-60

Определенными плюсами считается экономное потребление ГСМ, при достаточно высокой отдаче. Усовершенствованная ходовая часть также заслуживает поощрения. Его низкая масса способствует нанесению минимального вреда плодородному слою почвы. Достаточно легок в обслуживании. Вопрос с запчастями решается достаточно легко, в силу их доступности и адекватной стоимости.

К минусам можно отнести то, что во всех моделях, кроме ЛТЗ-60АБ, установлено сцепление от старого Т-40, которое не соответствует возросшей мощности двигателя, что сказывается на долговечности узла. Также, почти все созданные машины заднеприводные, а это затрудняет движение при влажной почве, или на склонах.

Но, даже учитывая эти незначительные недостатки, можно смело сказать, что описанная техника достойна конкурировать со многими тракторами.

traktorspec.ru

технические характеристики, цена, отзывы, аналоги

Продукция Липецкого тракторного завода пользуется у потребителей особым спросом. Достаточно мощные, экономичные и долговечные колесные универсалы общего назначения по всем показателям отлично зарекомендовали себя в технологиях выращивания зерновых и овощных культур, животноводстве, в городских коммунальных службах.

Трактор ЛТЗ-60 — модифицированный вариант переходной 55-й модели, которая была разработана на базе популярного полноприводного трактора Т-40А.

Эксплуатационные возможности новой машины тяговой категории 1,4 включают в себя:

  • меньшую металлоемкость конструкции;
  • повышение эффективности и экономичности работы силовой установки;
  • совместимость с 120-ю видами комплектующих агрегатов разного назначения;
  • оптимальное распределение веса тракторного агрегата на ходовую часть;
  • улучшение проходимости за счет высокого клиренса, блокировки механизма дифференциала заднего моста и включения переднего привода.

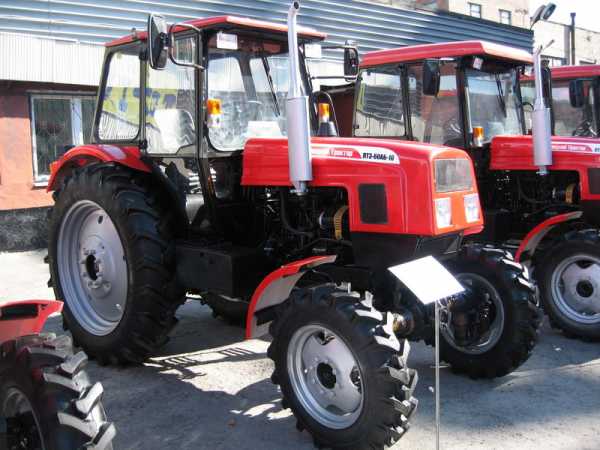

Фото: трактор ЛТЗ-60

Новый трактор ЛТЗ-60 выгодно отличается от аналогов Минского завода меньшей стоимостью, экономичным обслуживанием, может успешно агрегатироваться с фирменными навесными устройствами и разработанными для тракторной техники других брендов, мощностью до 100 л.с.

Удачная по многим параметрам 60-я модель стала основой для создания нескольких версий, отличающихся типом и мощностью силовых агрегатов, изменениями в конструкции трансмиссии и трактора в целом.

Технические характеристики

При общей массе базовой модели ЛТЗ-60 в 3,4 тонны, его грузоподъемность составляет 850 кг. Габаритные размеры, 3, 92 х 2,17 х 2,56 можно с полным основанием назвать компактными. Диапазон регулировки ширины колеи переднего моста 1,375 и 1,835 мм, изменение колеи задних колес осуществляется их перестановкой. Стандартный агротехнический клиренс — 540 мм.

МодельЛТЗ-60АЛТЗ-60АБЛТЗ-60АВ
ДвигательД-144Д-248Д-65М1Л
Частота вращения коленчатого вала дизеля, об/мин200020002000
Мощность, кВт (л.с.)44,1 (60)42,3 (57,5)44,1 (60)
База, мм225022802250
Габариты, мм
длина х ширина х высота
3920 х 2170 х 25603950 х 2170 х 25603920 х 2170 х 2560
Диапазон скоростей, км/ч3,42 - 30,033,42 - 30,033,42 - 30,03
Клиренс, мм540540540
Масса, кг340034003400

Двигатель и трансмиссия

В отличие от предыдущих моделей, трактор комплектуется четырех-цилиндровым дизелем воздушного охлаждения марки Д-144. Мощность 60-ти сильного двигателя, со средним расходом топлива 9л за час работы используется с высокой эффективностью благодаря высокому крутящему моменту 221,4 Нм с 15%-м запасом.

Модификации ЛТЗ-60АБ и 60АВ получили дизельные двигатели Д-144 и Д-65М1Л. Тяговые и другие рабочие характеристики обоих силовых агрегатов существенно не отличаются. Полезный объем топливных баков всех моделей находится в пределах 70 литров.

Запуск двигателя производится мощным электростартером. Для полноценной работы светотехнического и контрольного оборудования, а также, подзарядки аккумуляторной батарей задействован 700-ваттный генератор с встроенным регулятором напряжения.

  • Конструкция трансмиссии включает в себя однодисковое фрикционное сцепление, реверсированную восьмиступенчатую КПП и ленточные тормозные механизмы.
  • Коробка передач обеспечивает широкий выбор рабочих и транспортных скоростных режимов от 1,83 до 30 км/ч.
  • Активация рабочих механизмов навесного оборудования производится подключением к двум валам отбора мощности, работающим в синхронном и независимом режимах.
  • Полный привод тракторного агрегата включается для устранения пробуксовки ведущих колес заднего моста или при движении трактора по переувлажненным участкам грунтовых дорог. Рулевое управление оборудовано простым и надежным в эксплуатации гидрообъемным усилителем.

ЛТЗ-60 — одна из первых моделей, оснащенных комфортной кабиной. В перечне удобств полноценное отопление и вентиляция, регулируемое по росту и весу оператора сидение, высокий уровень виброзащиты и тепло-звукоизоляции, круговой обзор. Расположение элементов управления выполнено с учетом эргономики.

Видео: обзор ЛТЗ 60-ой модели

Преимущества и недостатки

Новая машина уже в ходе предварительных испытаний показала отличные результаты по легкости хода и устойчивости при работе на крутосклонном рельефе.

В лучшую сторону отмечена высокая проходимость ходовой части, наличие реверса КПП, возможность регулировки колейности и агротехнического клиренса, блокировки дифференциала и автоматическое включение переднего привода.

60-я модель ЛТЗ характеризуется:

  • высокой унификацией запасных частей с предыдущей промежуточной моделью ЛТЗ-55;
  • взаимозаменяемостью отдельных узлов и механизмов;
  • доступной стоимостью расходного ассортимента;
  • возможностью самостоятельного обслуживания и ремонта на удалении от места постоянного базирования.

Машина изначально ориентирована на эксплуатацию в сложных условиях. Этому способствует оптимальное распределение динамических и статических нагрузок в конструкции самого трактора, повышение прочностных характеристик трансмиссии и ходовой части.

В перечне недостатков:

  • проблемы холодного запуска основного двигателя в случае, когда температура на градуснике опускается ниже отметки -10°С;
  • зависание клапанов распределителя бортовой гидросистемы;
  • несоответствие прочности резьбового крепежа, скопированного с трактора Т-40 сцепления с более высокой мощностью нового силового агрегата. Этот конструктивно-производственный недостаток устранен в версии базовой машины ЛТЗ-60 АБ

Цена трактора нового и б/у

Последний экземпляр этой модели сошел с заводского конвейера в 2008 году, поэтому вероятность приобретения нового трактора практически близка к нулю. Получить статус владельца трактора ЛТЗ-60 можно покупкой подержанной машины.

Имеющиеся на отечественном рынке предложения по продаже бэушной техники немногочисленны, тем не менее, можно найти вариант в хорошем техническом состоянии и со значительным запасом межремонтного ресурса.

Стоимость такого трактора в диапазоне от 5-6 тысяч у.е. Предложения меньшего ценового диапазона, это, как правило, изношенная техника, требующая для восстановления рабочих характеристик значительных расходов.

Видео: ЛТЗ-60 в работе

Аналоги

Идентичные эксплуатационные возможности у минских тракторов МТЗ-52 и ЮМЗ-6. В перечень входит более мощная и совершенная по ряду параметров версия базовой модели — трактор ЛТЗ-60АТ. В импортном ассортименте сходные характеристики у 6-й серии бренда Джон Дир и нескольких однотипных машин китайского производства.

Отзывы пользователей

В моем мини-тракторном парке всего две машины. Это готовый к списанию ЮМЗ-6 и ЛТЗ-60, который в одиночку успешно справляется с основным объемом полевых и транспортных работ. За три с лишним года на сто процентов убедился, что машина во всех отношениях достойная. За это время серьезных отказов не было, за исключением срезанных шпилек сцепления, незначительной протечки гидроцилиндра рулевого управления. Двигатель немного увеличил расход масла. Думаю, что после замены поршневых колец все придет в норму.
Виктор Васильевич

Вести даже относительно небольшое мясо-молочное хозяйство без основательной кормовой базы невозможно. Аренда тракторной техники дорогая, поэтому, когда предложили подержанный ЛТЗ-60 с комплектом навесного оборудования, долго не раздумывал. Покупка оказалась удачной. Малозатратная в повседневной эксплуатации машина полностью оправдывает свой универсально-пропашной функционал, также успешно используется в качестве грейферного погрузчика, бульдозера и тягача для тракторного прицепа.
Эдуард Арменович

agromania.com.ua

Трактор ЛТЗ-60 АБ-АВ: устройство и технические характеристики :: Трактор Т-40

» Статьи » Трактор ЛТЗ-60 АБ-АВ: устройство и технические характеристики

Трактор ЛТЗ-60 АБ-АВ: устройство и технические характеристики

Сельскохозяйственный универсальный трактор ЛТЗ-60 предназначен для выполнения широкого спектра работ: пахота, возделывание сельхозкультур, посева зерновых, уборки трав и колосовых культур, транспортные работы. Тяговый класс трактора - 1,4.

Общая конструкция трактора стандартная для колесных тракторов подобного класса и сочетает в себе эффективное использование тяговой мощности во время выполнения тех или иных работ. Масса трактора немного снижена по сравнению с аналогичными тракторами. Инженерами была проведена работа по оптимизации распределения веса узлов на задний и передний мост, чтобы снизить расход топлива и себестоимость производимой продукции. Среди достоинств трактора ЛТЗ -60 АБ можно отметить легкое рулевое управление, полный реверс на все передачи, устойчивость хода и маневренность. Автоматическое подключение переднего моста положительно отражается на характеристиках пробуксовки задних ведущих колес.

Герметичная кабина трактора ЛТЗ-60 имеет шумовиброизоляцию, а также оснащена системами отопления и вентиляции. Удобное регулируемое сиденье и большая площадь остекления создают отличные обзорные условия для тракториста.

Трактор может оснащаться более чем 120 орудиями и машинами, способные выполнить практически весь диапазон работ. ЛТЗ-60 унифицирован с большинством агрегатов и машинами предназначенных для МТЗ-80.

Двигатель

Липецкий тракторный завод производит несколько модификаций трактора. ЛТЗ-60А оснащается двигателем с воздушным охлаждением Д-144 производства ВТЗ. На ЛТЗ-60АВ устанавливается двигатель Д65М1Л с водяным охлаждением. В качестве силового агрегата на ЛТЗ-60АБ используется дизель Д-248 производства МТЗ.

Технические характеристики

  ЛТЗ-60А ЛТЗ-60АБ
Двигатель Д 144: четырехтактный, 4-цилиндровый, с ввоздушным охлаждением, с осевым вентилятором Д-248, четырехтактный, 4-цилиндровый, с водяным охлаждением
Частота вращения коленвала двигателя, об/мин 2000 2000
Эффективная мощность, кВт (л.с.) 44,1 (60) 42,3 (57,5)
Продольная база, мм 2 250 2 280
Габаритные размеры, мм
  - длина 3920 3950
  - ширина 1710 и 2170 1710 и 2170
  - высота (до верхней точки кабины) 2560 2560
Ширина колеи, мм
  - по передним колесам 1460 - 1790 1460 - 1790
  - по задним колесам 1375 - 1835 1375 - 1835
Количество передач (Реверс на все передачи)
  - передним ходом 7 7
  - задним ходом 7 7
Диапазон скоростей, км/ч 3,42 - 30,03 3,42 - 30,03
Вал отбора мощности (ВОМ)
  - независимый, об/мин 540 540
  - синхронный, об/м пути 3,6 3,6
Агротехнический просвет 540 540
Передний мост Ведущий Ведущий
Рулевое управление Гидрообъемное с гидроцилиндром в трапеции
Грузоподъемность навесной системы, кг 850 900
Кабина одноместная Герметичная, шумовиброизолированная, с системой вентиляции и отопления, с большой поверхностью остекления, удобным, регулируемым по росту и весу водителя сиденьем

Сцепление

Муфта сцепления устанавливается на маховике двигателя и состоит из муфты сцепления ВОМ и главного сцепления (сдвоенная). В задней части корзины сцепления находятся механизмы бокового и заднего ВОМ и привода. Боковой и задний валы отбора мощности можно использовать как с синхронным, так и с независимым приводом. Хвостовики ВОМ имеют стандартные размеры.

Рулевое управление

Гидрообъемное рулевое управление состоит из гидроцилиндра, встроенного в рулевую трапецию, и насос-дозатор, находящийся в рулевой колонке. Гидроцилиндр установлен на корпусе переднего моста.

Расход топлива

ЛТЗ-60 Норма расхода топлива, кг/ч
При переездах 3,4
На остановках 0,8



Отзывы владельцев о тракторе ЛТЗ-60

Использую трактор уже давно и кому как, но по мне, так лучше ЛТЗ чем МТЗ. У меня в имеется пара данных тракторов и один из них экскаватор. Использую их уже более трех лет и пока особых нареканий не было, кроме эксплуатационных ремонтов. Передний мост практически вечный и что мне нравится — это блокировка колес независимо от поворота. Кардан, ВОМ и раздатка простые и надежные в эксплуатации. Присутствие реверса на все передачи очень практично, особенно при использовании трактора как бульдозера или погрузчика. Рулевое управление оснащено дозатором. Механическая блокировка заднего моста достаточно надежная. Из минусов подчеркну слабую заднюю навеску и малое количество передач. На тракторе приходится выполнять много сельхоз работ и по своему опыту скажу, что он ни в чем не отстает от МТЗ. Если во время следить за трактором, то он прослужит достаточно долго.

Читайте также: Трактор ЛТЗ-55


26.11.2018
Двигатель Т-40

Устройство двигателя трактора Т-40: поршневая, коленвал, цилиндры

Далее...
Силовая передача

Устройство и эксплуатация силовой передачи трактора Т-40

Далее...
Система питания

Устройство системы питания трактора Т-40: форсунки, ТНВД и т.д.

Далее...
Электрооборудование

Электрооборудование Т-40: схемы и устройство.

Далее...
Гидравлика

Гидросистема: неисправности и ремонт.

Далее...

tractor-t40.ru

Двигатель Д-65







Реализуем двигатель Д-65 и их модификации (Д65М, Д65Н, Д65Л. Д-75, РМ-80), а также полный спектр запасных частей к ним. Двигатель устанавливается на следующей технике: электроагрегат АД-30, дизель-генератор ДГА 25, экскаватор-погрузчик "Борэкс-3106", трактора ЛТЗ, ЮМЗ, экскаваторы ЭО-2621, ЕК 18-14, ЗТМ-50, погрузчик ПЭА-1А Карпатец-1560С, бульдозер ДТ-75, буровая установка УТБ-50М, компрессорная станция ПВ-10/8М1 и т.д. Двигатели в сборе первой комплектации (ТНВД, стартер, генератор, воздушный фильтр, маховик) с хранения или демонтированные с машин с наработкой до 100м/ч. Полный пакет документов. Гарантия. Предпродажная обкатка и настройка двигателей на заводских стендах. Производим капитальный ремонт двигателей. Заключаем долгосрочные договора на капитальный ремонт и сервисное обслуживание двигателей. Отгрузка в любой регион России. Имеем возможность поставки всего спектра запасных частей к двигателям данной серии.

Характеристики Д-65: Дизель представляет собой 4-х тактный, поршневой, четырехцилиндровый двигатель внутреннего сгорания, с рядным вертикальным расположением цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия. Технические характеристики: мощность от 30-77 кВт (60л.с.), обороты от 1500-2000. Расположение агрегатов различных систем двигателя у двигателей Д65-Н и Д-50Л в качестве пускового устройства применен пусковой двигатель . У двигателей Д65-М и Д-50 эту функцию выполняют электростартер. У всех названных двигателей агрегаты имеют определенное сходство. Агрегаты системы питания и пусковое устройство двигателей Д-50 и Д-50Л расположены с левой стороны двигателя. У двигателей Д65-М и Д65-Н эти агрегаты расположены с правой стороны. Габаритные размеры, мм: - длина-1236; ширина-652; высота-1292; масса - 500 кг.

Цена - по заявке

В НАЛИЧИИ!

osdt.ru
