Двигатели Cummins для КАМАЗа сделанные в Росии

[]

Сделано в России:двигатели Cummins для «КАМАЗа»

В Набережных Челнах на совместном российско-американском предприятии «Камминз КАМА» состоялся запуск новой сборочной линии двигателей Cummins серии L. Мероприятию предшествовал показ грузовиков КАМАЗ, оснащенных двигателями Cummins разных серий, в том числе и L. За время показа удалось проехаться на всех предложенных машинах. Хочу поделиться впечатлениями о пропущенных через свои руки машинах

текст: Сергей Жуков  /  фото: автора  /  20.04.2017

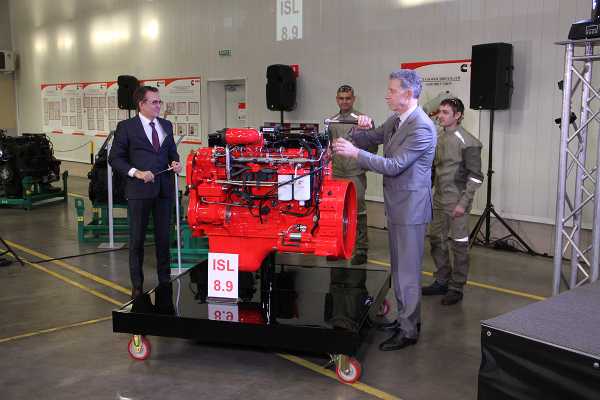

Немного о самом событии. Запуск новой сборочной линии прошел в присутствии вице-президента Cummins Inc. Стива Чапмана, руководства российского представительства компании и топ-менеджеров «КАМАЗа». Все отметили знаковость данного события, направленного на укрепление деловых контактов, а также на дальнейшее продвижение партнерства.

Присутствующим была предоставлена возможность осмотреть весь цикл производства двигателей Cummins и ознакомиться с продуктовой линейкой двигателей. Производству двигателей посвятим отдельный материал, который опубликуем в одном из ближайших номеров. Пока же пару слов о серии ISLe.

Данная серия соединяет преимущества легкого и компактного мотора с конструктивной прочностью тяжелых двигателей. Она обеспечивает высокие технические характеристики при выполнении высоких экологических требований. При массе чуть более 700 кг двигатель неплох для применения на грузовых автомобилях различного назначения, эксплуатируемых в российских условиях. Он обеспечивает максимальный уровень крутящего момента в сравнении с одноклассниками.

Семейство ISLe уже нашло свое применение на тяжелых грузовиках и шасси КАМАЗ-6520, спецтехнике производства ОАО «РИАТ». Локализованная же версия в перспективе будет устанавливаться на сельскохозяйственную и внедорожную технику других российских производителей.

Следует отметить, что в производственную программу «Камминз Кама» традиционно входят два семейства двигателей. Львиную долю — порядка 80 % — составляют рядные «шестерки» Cummins ISBe6.7 мощностью до 300 л. с. Эти агрегаты успешно применяются на средних и тяжелых грузовиках КАМАЗ, а также на автобусах НефАЗ. Остальной объем выпуска приходится на дизельные «четверки» Cummins ISBe4.5, представленные в диапазоне мощности от 140 до 185 л. с. При этом оба семейства двигателей предлагаются в вариантах как Евро-4, так и Евро-5. С марта 2017 года СП «Камминз Кама» расширило свою продуктовую линейку, запустив сборку двигателей серии L рабочим объемом 8,9 л мощностью до 400 л. с.

Кроме того, Cummins Inc. поставляет в Россию и более мощные моторы, в частности, 12-литровые серии ISG, которые производятся на китайском сборочном предприятии компании Cummins.

Собственно тест-драйв грузовиков КАМАЗ с двигателями Cummins и был подготовлен, чтобы все смогли воочию убедиться в перспективности использования данных моторов на камских грузовиках.

ДЛЯ СТРОЕК РОССИИ

Представленные машины в полной мере отражали ситуацию, складывающуюся на рынке. Самосвалы и самосвальные шасси КАМАЗ-65115 и -6520 в числе наиболее продаваемой техники по итогам прошлого года. Новое поколение машин закрывал собой строительный самосвал КАМАЗ К4141. Совместная разработка КАМАЗа и его дочерней структуры «РИАТ», показывала возможности по созданию специальной техники по заказам эксплуатационников.

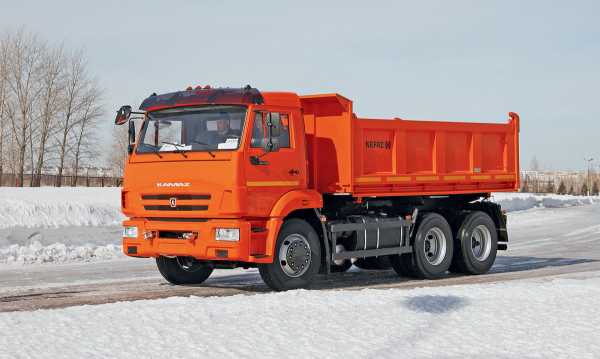

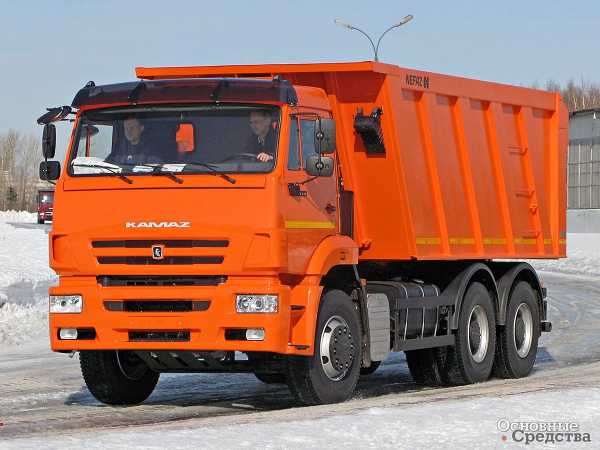

Самосвал общего назначения КАМАЗ-65115-А5 с трехсторонней разгрузкой

Итак. Обо всех чуть подробнее. КАМАЗ-65115-А5 — самосвал общего назначения с трехсторонней разгрузкой грузоподъемностью 15 тонн. Машина наиболее эффективна при работе с самосвальным прицепом, что и предусмотрено конструкцией грузовика. 10-кубовая платформа изготовлена на НефАЗе. Самосвал рассчитан на работу в составе автопоезда полной массой до 40 тонн.

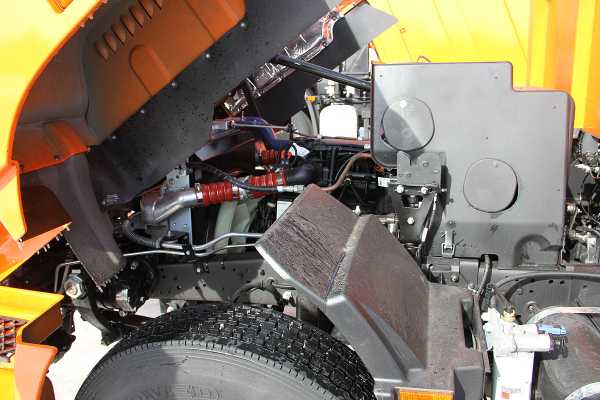

Естественно, под кабиной находился двигатель Cummins. В данном случае ISB6.7е5-300 (Евро-5). Мощность силового агрегата 292 л. с., максимальный крутящий момент 1087 Нм. Двигатель агрегатировался с 9-ступенчатой КП ZF9S1310. Из других особенностей стоит отметить топливный бак на 350 л и 35-литровый бачок для AdBlue, а также установку бескамерных шин Medved Я-467 размерностью 11.00R22,5.

На автомобиле устанавливается мотор Cummins ISB6.7e5-300 мощностью 292 л.с. в варианте Евро-5

Здесь будет уместно напомнить об особенностях Cummins серии ISBe. Прежде всего, это низкий расход топлива (экономия по сравнению с аналогами до 12 %). Лучшая в классе масса — 465 кг. Она позволяет увеличить полезную нагрузку автомобиля и улучшить топливную экономичность.

Простота конструкции, модульность, меньшее количество деталей приводит к уменьшению габаритов, снижению массы, увеличению надежности, уменьшению времени на техническое обслуживание.

Естественно, что такую машину наиболее эффективно использовать в составе автопоезда

Данный силовой агрегат оптимален при совместном использовании с КП ZF. Камский автозавод предлагает к установке как 9-, так и 10-ступенчатые МКП. Предусмотрена возможность применения отбора мощности напрямую от двигателя: до 520 Нм в постоянном режиме.

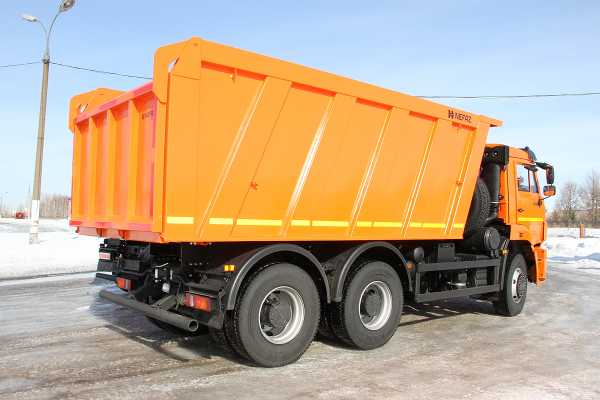

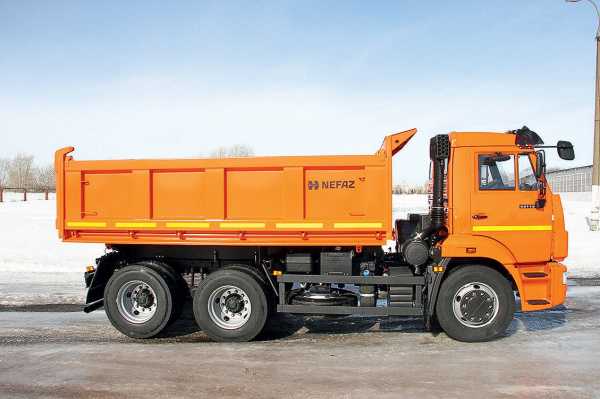

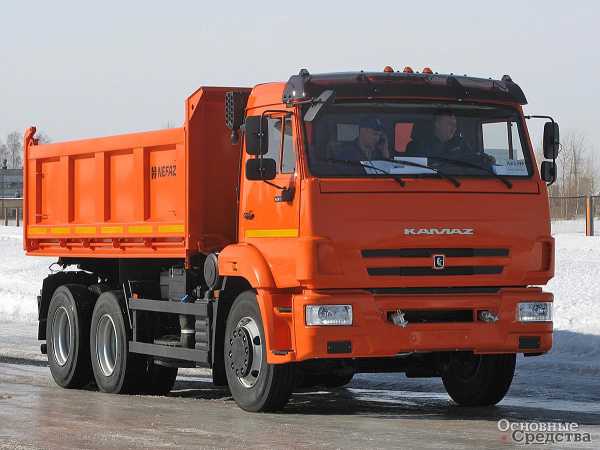

Строительный самосвал с задней разгрузкой КАМАЗ-6520-К4 грузоподъемностью 20 тонн пригоден для перевозки больших объемов инертных грузов или на обустройстве нулевых циклов, связанных также с большим объемом земляных работ. Самосвальная платформа разработки НефАЗ. Полезный объем 16 м3.

Строительный самосвал КАМАЗ-6520-К4 с задней разгрузкой. Качество сборки и регулировки оставили негативный отпечаток

Автомобиль оснащается двигателем Cummins ISL8.9e4-400.40 (Евро-4) мощностью 390 л. с., максимальный крутящий момент 1680 Нм. Кратко на особенностях данной серии мы уже останавливались. Мотор агрегатируется с 16-ступенчатой КП ZF16S1820.

Самосвал оснащается топливным баком на 350 литров плюс 35-литровый бачок для AdBlue. Шины бескамерные — KAMA NR201 M+S размерностью 315/80R22,5.

«Нефазовская» самосвальная платформа вместимостью 16 м3, смонтированная на шасси, позволяет задействовать машину на переброске больших объемов инертных грузов и земли на нулевых циклах

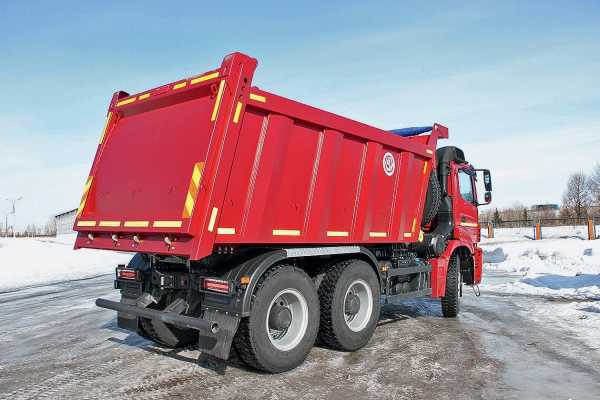

Новое поколение камских грузовиков было представлено строительным самосвалом КАМАЗ К4141 с задней разгрузкой той же целенаправленности, что и предыдущий экспонат, с той лишь разницей, что самосвальную платформу изготовил подмосковный завод «Бецема». Грузоподъемность самосвала — 26,2 тонны, полезный объем — 16 м3, с обогревом.

В качестве силовой установки задействован Cummins ISG12e5 (Евро-5). Его рабочий объем составляет 11,8 л, мощность 419 л. с., максимальный крутящий момент 2093 Нм. Двигатель импортный, производится на китайском сборочном заводе компании Cummins. Агрегатирует он с 16-ступенчатой КП ZF16S2220TO.

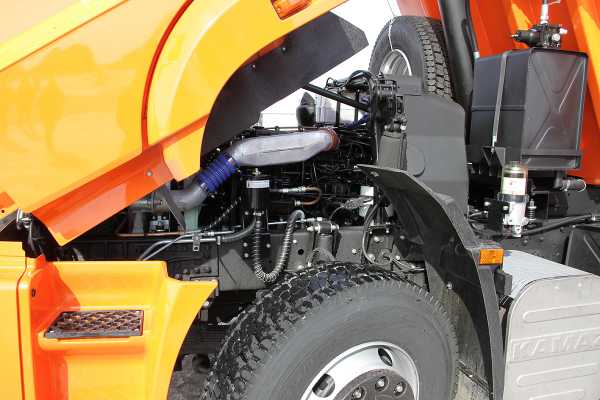

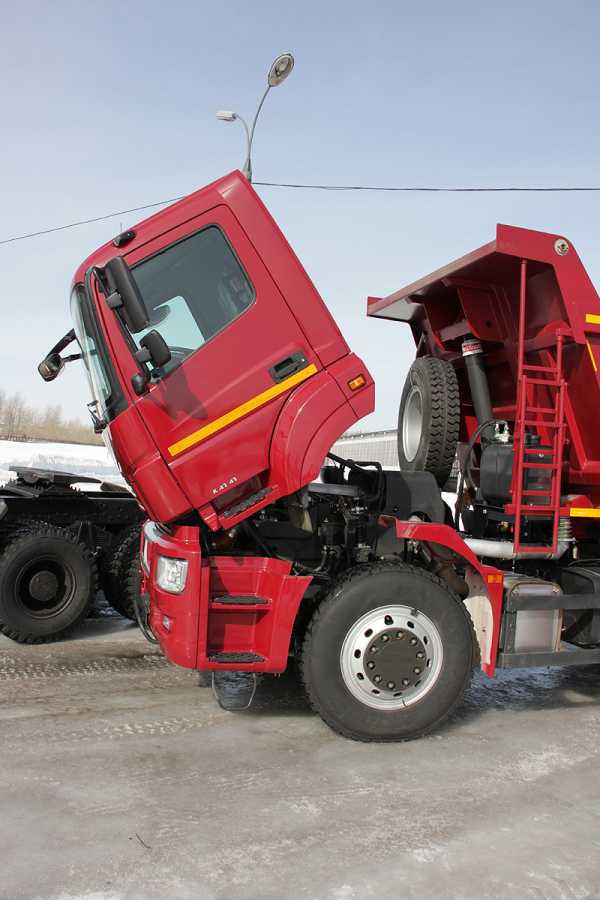

Под кабиной установлен Cummins ISL8.9e4-400.40 Евро-4 (390 л.с.)

Автомобиль отличают установка комфортабельной кабины на 4-точечной подвеске от Mercedes-Benz Axor, новая мощная рама и усиленные ведущие мосты. Потребитель в качестве дополнительного оборудования может рассчитывать на предпусковой подогреватель, кондиционер, автономный отопитель и аудиоподготовку. Топливный бак емкостью 350 л, бачок AdBlue уже на 70 л. Самосвал комплектуется камерными шинами KAMA NR701 M+S размерностью 12.00R24.

В качестве «десерта» было подготовлено знакомство со специальным предложением — полноприводным седельным тягачом КАМАЗ-65225RG «КАМАЗ-Батыр» производства «РИАТ», дочерней компании ПАО «КАМАЗ», занятой на производстве специальных версий грузовиков.

Машина может поставляться заказчику как на двухскатной ошиновке, так и односкатной, причем двух типоразмеров для установки спереди и сзади

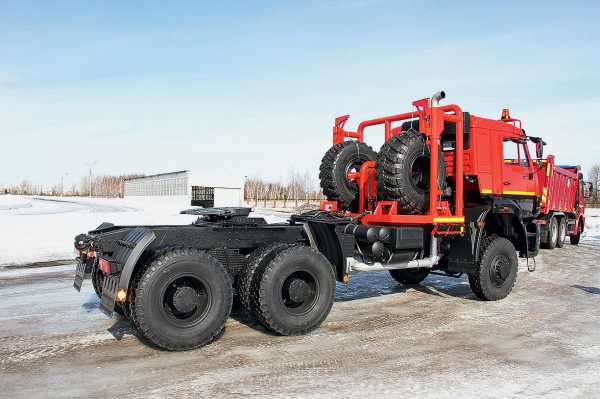

Данный седельный тягач рассчитан на работу в составе автопоезда полной массой 75 360 кг. Обычно такие тягачи используются совместно с тралом для переброски строительной техники или тяжелых неделимых грузов. Допустимая нагрузка на седло — 22 тонны.

Автомобиль комплектуется двигателем Cummins ISL8.9e4-С375 (Евро-4) мощностью 375 л. с. с максимальным крутящим моментом 1533 Нм. Мотор работает в связке с 16-ступенчатой КП ZF 16S1820TO.

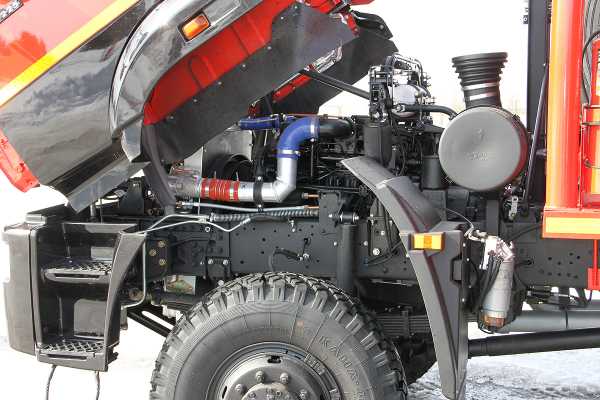

На тягач установлен Cummins ISL8.9e4-C375 Евро-4 мощностью 375 л.с.

В оснащение сложной машины входят утеплитель капота, утепление кабины материалом «Герметик викар», автономный предпусковой подогреватель двигателя Webasto Thermo 90, электроподогрев топливозаборника, подогрев ОЖ двигателя от сети напряжением 220 В, автономный отопитель кабины «Планар». Кроме того, на тягаче применено гидрооборудование (гидронасос NPH-61 с КОМ на заднем торце КП, масляный бак на 145 л с подогревом от ОЖ двигателя), а также дуга безопасности за кабиной с двумя запасными колесами (при односкатной ошиновке) и защищенный топливный бак на 500 л. Нам показали машину на двухскатной камерной ошиновке — KAMA 402 M+S размерностью 12.00R20. Однако по требованию заказчика предусмотрена односкатная ошиновка: спереди — 425/85R21, сзади — 300х530-533.

ПО-ПРЕЖНЕМУ В ДОЛГУ

После тесного знакомства с представленными грузовиками почему-то на ум пришла сакраментальная фраза из одного всем известного фильма. Если ее переиначить применительно к данной ситуации, то она прозвучала бы приблизительно так: «Отечественный производитель по-прежнему находится в долгу».

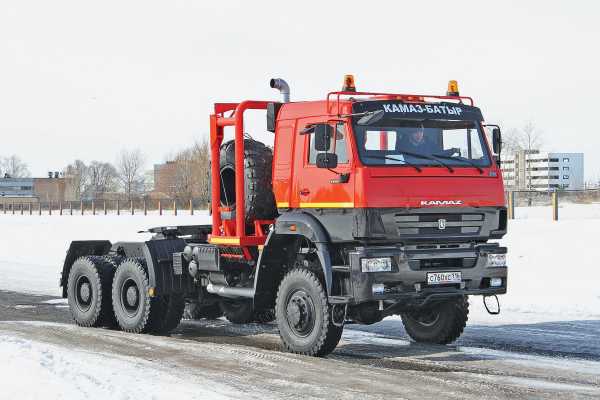

Полноприводной седельный тягач КАМАЗ65225RG «КАМАЗ-Батыр» предназначен для транспортировки тяжелых неделимых грузов на тралах

Вроде и шасси отработано, и мотор отличный, и коробка передач хорошая, но все вместе както не очень. Такое впечатление, что собирали машины в наказание за будущие прегрешения. Именно так можно охарактеризовать КАМАЗ-65115-А5 и КАМАЗ-6520-К4. Вроде бы и едут нормально, и рулятся неплохо, но за день в них так накувыркаешься… Особенно это касается усилия на рычаге КП и четкости переключения передач.

Не поэтому ли нередки случаи, когда потребитель в ущерб себе идет чуть ли не на полную переборку грузовика перед его вводом в эксплуатацию?

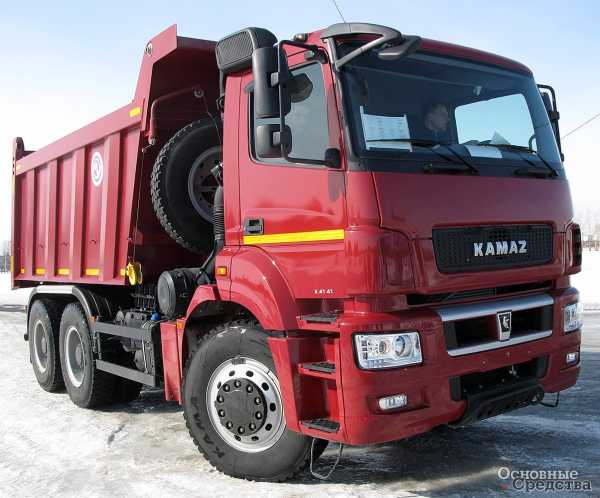

Самосвал нового семейства — КАМАЗ-К4141, аналогичного с КАМАЗ-6520-К4 назначения

КАМАЗ-65225RG «КАМАЗ-Батыр» отличается от своих собратьев в лучшую сторону, поскольку собирался не в спешке на главном конвейере, а в производстве мелких серий. Но и здесь не обошлось без курьезов. Я так и не понял, зачем нужно было перевертывать  схему переключения передач. Вспомнился забавный случай на ГАЗе в конце 1990-х. Тестировали полноприводной «Земляк». Там тоже намудрили с переключением. Спрашиваем, в чем соль. А нам так было удобнее. Удобнее кому?

Кстати, подобная практика на фоне общего снижения квалификации водительского состава может приводить к фатальным последствиям для техники. Так, «основной заказчик» КАМАЗа при эксплуатации аналогичных машин, правда, большей мощности, столкнулся с проблемой плохой подготовки новобранцев. Сцепления горели как спички. Заказчик попросил решить проблему. Была предложена установка ГМП. Идея понравилась. Вот только осталось за кадром, потянул ли он такую комплектацию.

В отличие от своего собрата, на самосвальное шасси по требованию заказчика установлена надстройка подмосковного завода «Бецема»

Ну, а КАМАЗ К4141 — это небо и земля. Да на такой машине работать одно удовольствие. И шустрит, и рулится, и в кабине комфортно. Самое главное — передачи переключаются как по маслу. Но и здесь не обошлось без ложки дегтя. Неужели так трудно установить ровно рулевое колесо? Отношение к продукту, к его качеству, начинается с мелочей. Если ты радеешь за марку, их попросту не может быть.

В общем, как-то так. Во всяком случае, о машине потребитель будет судить по конечному результату. Пусть в ней будет установлен самый современный, мощный и экономичный мотор, коим и является Cummins, но если сумма мелочей превысит критическую массу, то никакой двигатель не спасет этот грузовик от рыночного провала.

На машину монтируется силовой агрегат Cummins ISG12e5 Евро-5 мощностью 419 л.с. Это импортный мотор, поставляемый с китайского завода компании Cummins

В заключение отметим, гарантия на двигатель серии В для КАМАЗов составляет 3 года или 200 тыс. км. пробега. В договорах поставки автомобилей указываются аналогичные условия. На серию L гарантия составляет 2 года или 400 тыс. км. Это отражено и в договорах поставки грузовиков КАМАЗ.

МИМОХОДОМ

ЗАО «Камминз Кама» в июне 2016-го отметило 10-летие своей работы.

Производственные мощности совместного предприятия, благодаря использованию самого современного оборудования с высокой степенью автоматизации отличаются компактностью, занимая участок площадью всего 14 100 м2. Начав с простой отверточной сборки двигателей, СП постепенно перешло к полноценной производственной деятельности, освоив все технологические процессы обработки блока цилиндров и локализовав более 50 % компонентов, включая блок цилиндров, головку блока цилиндров, коленчатый вал и маховик.

Принявшие участие в запуске новой сборочной линии двигателей серии L вице-президент Cummins Inc. Стив Чапман и генеральный директор ЗАО «Камминз Кама» осуществили «финальную сборку» нового двигателя, закрутив болты на головках блока. Первая партия из 10 моторов уже готова к отправке заказчику.

5koleso.ru

cummins Википедия

Cummins Inc. – мировой независимый производитель дизельных двигателей, международная корпорация, занимающаяся разработкой, производством и продажей дизельных и газовых двигателей, генераторных установок и компонентов.

Компания основана в 1919 году банкиром Дж. Ирвином Миллером и изобретателем Клесси Лайлом Камминзом. Cummins осуществляет свою деятельность в четырех областях: дизельные и газовые двигатели, производство электроэнергии, комплектующие компоненты и дистрибуция.

Штаб-квартира Cummins Inc. находится в г. Коламбус (штат Индиана, США). Продукция компании представлена более, чем в 190 странах мира, в том числе в России и странах СНГ. Президентом компании с 1 января 2012 года является Рич Фриланд.

В 2006 году создано совместное предприятие Cummins Inc. и ПАО «КАМАЗ» — ЗАО «КАММИНЗ КАМА».[1]

История

Компания Cummins была основана в 1919 году Клесси Камминзом при поддержке местного банкира и инвестора У.Г. Ирвина. Клесси был одним из первых, кто увидел коммерческий потенциал двигателя, изобретенного Рудольфом Дизелем двумя десятилетиями раньше. Изначально он выпускал двигатели для сельскохозяйственной техники мощностью 4,5 кВт (6 л.с.) по лицензии, но вскоре компания Cummins начала разрабатывать двигатели собственной конструкции.

В 1932 году была организована рекламная акция на автодроме «Индианаполис Мотор Спидвей», где грузовик с новым шестицилиндровым двигателем Cummins модели H прошел 14 600 миль (около 23 500 км) в безостановочном режиме в течение двух недель.

В 1952 году на всемирно известных соревнованиях «500 миль Индианаполиса» гоночный автомобиль с дизельным двигателем Cummins занял заветную поул-позицию на старте. Этот эксперимент помог доказать целесообразность применения турбокомпрессора для дизельных двигателей.

К концу 1960-х годов компания Cummins стала международной, открыв 2 500 дилерских офисов продаж и центров сервисного обслуживания в 98 странах мира.

В течение последних десятилетий компания Cummins продолжает стратегию развития новых технологий и инвестирует в новые проекты. В результате этого доля доходов компании от продаж за пределами США превысила 50%. Постоянно совершенствуя экологические, технические и управленческие аспекты, компания Cummins стабильно удерживает лидирующие позиции в области технологий дизельных двигателей.

Область применения

Двигатели

Компания Cummins – независимый производитель дизельных и газовых двигателей мощностью 37 – 3132 кВт (49 – 4200 л.с.). Двигатели Cummins применяются на всех видах транспортных средств, включая грузовые автомобили, автобусы, промышленное оборудование, горнодобывающую, нефтегазовую, железнодорожную технику и морские суда.

Генераторные установки

Компании Cummins Power Generation, Onan и Cummins Generator Technologies предлагают современные технологии производства и передачи электроэнергии для обеспечения бесперебойной работы в резервном или основном режимах. Продукция компании Cummins Power Generation включает в себя дизельные и газовые генераторные установки мощностью от 8 до 3750 кВА, переходные переключатели, переключатели и системы управления.

Компоненты

Компания Cummins – производитель двигателей, занимающийся разработкой и производством всех важнейших подсистем, включая электронную систему управления, системы турбонаддува, фильтрации, нейтрализации отработавших газов, а также топливные системы. Подразделение Cummins Components состоит из четырех отдельных направлений.

Cummins Filtration разрабатывает, производит и распространяет воздушные, топливные, гидравлические и масляные фильтры для двигателей, эксплуатирующихся в любых условиях работы, под торговыми марками Cummins и Fleetguard®.

Cummins Turbo Technologies разрабатывает и производит турбокомпрессоры и сопутствующую продукцию для дизельных двигателей под торговыми марками Cummins и Holset®.

Cummins Emission Solutions разрабатывает и поставляет системы нейтрализации отработавших газов, необходимые для соблюдения действующих и будущих норм законодательства, регламентирующего уровень выбросов, включая системы SCR и EGR+DPF, от Евро-5 до Евро-6 и выше.

Cummins Fuel Systems разрабатывает и производит высокоэффективные топливные системы, которые помогают снижать выбросы вредных веществ в атмосферу при максимальной производительности и экономии топлива.

Дистрибуция

Cummins Distribution – подразделение, занимающееся оптовой и розничной продажей двигателей и генераторных установок, запасных частей и сервиса. Дистрибьюторская сеть Сummins состоит из более чем 600 дистрибьюторов и 7500 сервисных пунктов в более чем 190 странах мира.[2]

Комплектующие Cummins по странам и маркам автомобилей и прочих носителей

Производства в разных странах

19 сентября 2006 года Cummins Inc. и ОАО «КамАЗ» открыли сборочную линию двигателей Cummins серии В (140—300 л. с., рабочий объём от 4,5 до 6,7 литров) в Набережных Челнах.[3]

10 июня 2009 года на паритетных началах (50:50 %) было создано совместное предприятие совместно с Beiqi Foton Motor которое назвали Beijing Foton Cummins Engine Company Ltd (BFCEC). Сегодня предприятие производит современные дизельные двигатели серии ISF объёмом 2,8 и 3,8 литров.

Название организацииСтрана, городТип продукцииГод начала работы
Cummins IncКоламбус, СШАДизели от 1,4 до 96 л1914
CumminsСиань, КитайДизели, генераторы, ДЭС2000
CumminsИзмир, ТурцияНасос-форсунки, ТНВДН. Д.
Cummins Kama Joint VentureНабережные Челны, РоссияДизели от 4,5 до 6,7 л2006

Актуальный перечень продукции Cummins

Двигатели малой и средней мощности

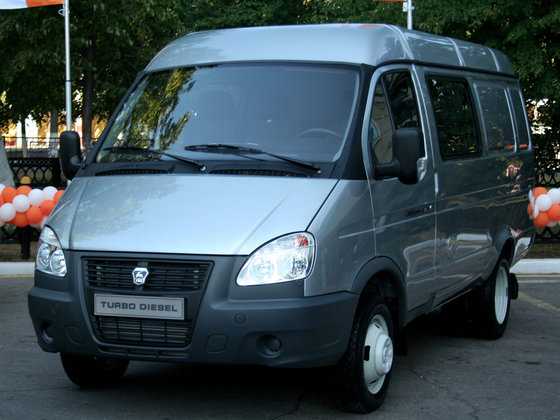

  • ISF 2.8 – устанавливается на легкие коммерческие автомобили Газель Бизнес, и Газель NEXT
  • ISF 3.8 – устанавливается на среднетоннажные автомобили МАЗ, Foton, JAC, автобусы ПАЗ
  • B 3.3 – широкое применение для строительной техники (колесные погрузчики, экскаваторы, буровые станки)
  • B 3.9 – широкое применение для строительной техники (колесные погрузчики, экскаваторы, буровые станки)
  • QSB 5.9 – широкое применение для строительной техники (колесные погрузчики, экскаваторы, буровые станки)
  • ISB 4.5/6.7 – устанавливается на грузовые автомобили DAF, КАМАЗ, автобусы ЛИАЗ, КАВЗ, НЕФАЗ, Solaris, Scania, пикапы Dodge Ram и др.
  • QSB 6.7 – устанавливается на сельскохозяйственную технику, буровые станки, экскаваторы, горно-шахтную технику
  • C 8.3 – широкое применение для строительной техники (колесные погрузчики, экскаваторы, буровые станки)
  • QSL 9 – устанавливается на сельскохозяйственную технику, высокопроизводительные буровые станки, экскаваторы, горно-шахтную технику, генераторные установки
  • QSC 8.3 – устанавливается на высокопроизводительные буровые станки, экскаваторы, горно-шахтную технику, генераторные установки
  • L 9 – широкое применение для строительной и горно-шахтной техники (колесные погрузчики, экскаваторы, буровые станки)

Двигатели большой мощности

  • ISM 11 – устанавливается на грузовые автомобили (седельные тягачи и др.)
  • ISG 12 -  устанавливается на грузовые автомобили (седельные тягачи и др.)
  • ISX 12 – устанавливается на грузовые автомобили (седельные тягачи и др.)
  • ISX 15 – устанавливается на грузовые автомобили (седельные тягачи и др.)
  • QSM 11, QSG 12, QSX 15 – устанавливается на сельскохозяйственную технику, высокопроизводительные буровые станки, экскаваторы, горно-шахтную технику, железнодорожную технику, генераторные установки

Двигатели высокой мощности

  • K 19 – устанавливается на карьерные самосвалы, высокопроизводительные бульдозеры, морские суда, генераторные установки
  • QSK 23 – широкое применение для строительной и горно-шахтной техники, железнодорожной техники, морских судов, генераторных установок
  • QST 30 – устанавливается на карьерные самосвалы, железнодорожную технику, морские суда, генераторные установки
  • K 38 – устанавливается на карьерные самосвалы, высокопроизводительные экскаваторы, железнодорожную технику, морские суда, генераторные установки
  • QSK 45 – устанавливается на карьерные самосвалы, высокопроизводительные экскаваторы, железнодорожную технику, морские суда, генераторные установки
  • K 50 – устанавливается на карьерные самосвалы, высокопроизводительные экскаваторы, морские суда, генераторные установки
  • QSK 60 – устанавливается на карьерные самосвалы, высокопроизводительные экскаваторы, железнодорожную технику, морские суда, генераторные установки
  • QSK 78 - устанавливается на карьерные самосвалы, железнодорожную технику, морские суда, генераторные установки
  • QSK 95 – устанавливается на карьерные самосвалы, железнодорожную технику, морские суда, генераторные установки

Двигатели, использующие природный газ в качестве топлива:

  • QSB 6.7G – устанавливается на автобусы
  • QSK 19G – устанавливается на карьерные самосвалы, генераторные установки
  • QSK 60G – устанавливается на генераторные установки
  • QSV 81 – устанавливается на генераторные установки
  • QSV 91 – устанавливается на генераторные установки

Cummins в России и СНГ

Представительство Cummins Inc. в России и СНГ

Продукция Cummins появилась в России с начала 1970-х годов вместе с поставками тяжелой карьерной техники. С тех пор бренд Cummins приобретал возрастающую популярность среди крупнейших компаний горнодобывающей промышленности бывшего СССР.

На территории России и стран СНГ с 1989 года интересы компании представляет Московское представительство Cummins Inc. В 2003 году был основан российский дистрибьютор – компания ООО «Камминз», которая осуществляет сервисную поддержку, поставку запасных частей и продажу продукции Cummins на территории России и стран СНГ. Сервисная поддержка также осуществляется из регионального отделения в Республике Казахстан и Республике Беларусь, а также через сеть авторизованных дилеров Cummins.

Совместное производство Cummins и КАМАЗ

ЗАО «КАММИНЗ КАМА» – это совместное предприятие по производству дизельных двигателей, предназначенных для мало- и среднетоннажной автомобильной, сельскохозяйственной, дорожно-строительной и промышленной техники, созданное корпорациями ПАО «КАМАЗ» и Cummins Inc. в г. Набережные Челны.[4]

Производственные мощности предприятия компактны, с высокой степенью автоматизации. Технологический уровень и организация производства отвечают самым современным требованиям при производственной мощности 35 000 двигателей в год. В состав оборудования завода входят: цех обработки блока и головки цилиндров, линия сборки и окраски, а также испытательный стенд.

На совместном предприятии производятся двигатели Cummins серий B4.5, B6.7, L8.9, а также запасные части для двигателей второй и третьей комплектности моделей 6ISBe, ISB 6.7, ISB 6.7e4.

Маркировка носителей:

На машинах , тракторах и так далее легко можно встретить значок фирмы "Камминс" , на "ГАЗели" он крепится на двери, на "Додже Раме" он крепится между дверью и колёсной нишей .

Интересные факты

  • В 1919 году Клесси Камминз собрал первый американский 4-х тактный двигатель, мощностью всего 6 л.с., но этого было достаточно, чтобы использовать его как генератор для выработки электричества.
  • Во время Второй Мировой Войны значительная часть продукции Cummins выпускалась для американской армии и флота. Двигатели Cummins работали в любых климатических условиях. С открытием второго фронта двигатели транспортировались в Европу и Россию.
  • В августе 2017 года Cummins представила прототип электрического грузового автомобиля AEOS.[5] На тягаче установлена аккумуляторная батарея емкостью 149 кВтч вместо 12-литрового двигателя. Полная масса грузовика – около 35 тонн. Запас хода в режиме городской езды пока составляет около 100 миль (примерно 160 км) на одном заряде.[6]
  • В 2019 году компания Cummins отпразднует 100 лет с момента создания фирмы.

См. также

Примечания

wikiredia.ru

Конструкция двигателя Cummins ISF2.8

Страница 1 из 2

Двигатель Cummins ISF2.8 дизельный четырехтактный, четырехцилиндровый, рядный шестнадцатиклапанный с жидкостным охлаждением, с турбонаддувом. Двигатель оснащен электронной системой подачей топлива.

рис. 1

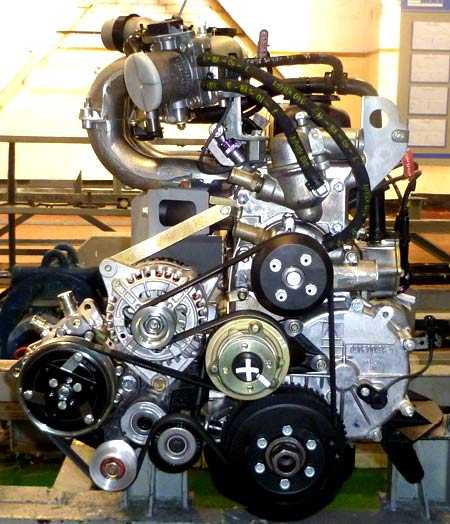

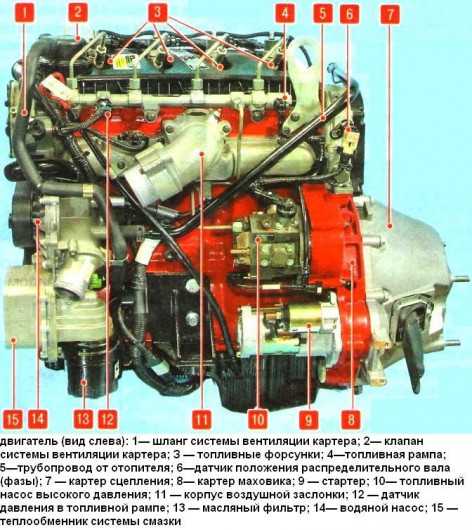

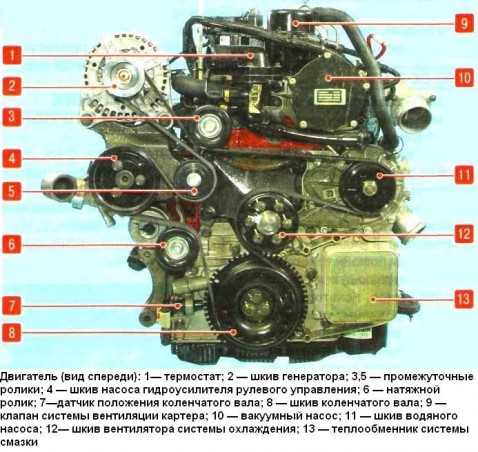

На рисунке 1 вид двигателя с левой стороны.

рис. 2

На рисунке 2 вид двигателя с передней стороны.

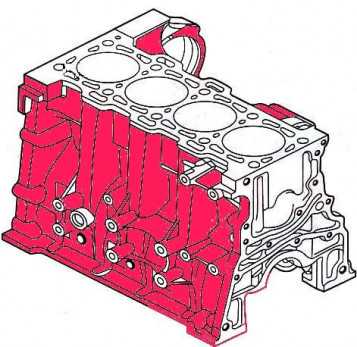

Блок цилиндров изготовлен из серого чугуна. Цилиндры расточены в самом блоке. Между цилиндрами расточены каналы для охлаждающей жидкости.

рис. 3

На блоке цилиндров выполнены приливы и отверстия для крепления деталей и узлов.

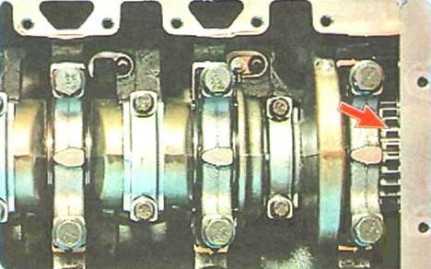

рис. 4

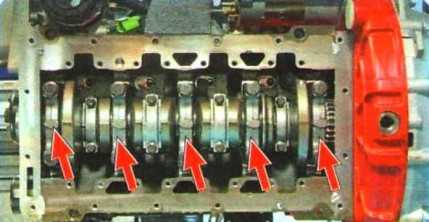

В нижней части блока цилиндров изготовлены пять опор коренных подшипников. Крышки коренных подшипников крепятся к блоку двумя болтами каждая. Крышки обработаны совместно с блоком, менять их местами нельзя. Крышка четвертого подшипника обработана под установку вкладышей с буртиками для ограничения осевого перемещения коленвала. На каждой крышке выбиты порядковые номера. К переднему торцу блока прикрепляется масляный насос.

Корпус масляного насоса выполнен из алюминиевого сплава. В корпус масляного насоса запрессовывается передний сальник коленвала. К заднему торцу блока прикреплен картер маховика 8, рисунок 1, к которому крепится картер сцепления. Картер маховика изготовлен из чугуна, а картер сцепления из алюминиевого сплава. Сверху блока прикрепляется головка цилиндров, а снизу крепится поддон, выполненный из пластика.

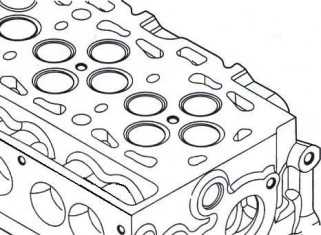

рис. 5

Головка блока цилиндров (ГБЦ) изготовлена из серого чугуна по поперечной схеме продувки цилиндров. Между блоком цилиндров и головкой устанавливается прокладка металлоармированная, безусадочная.

В головке устанавливаются впускные и выпускные клапана, изготовленные из жаропрочной стали. Стержни клапанов хромированные. Клапаны снабжены по одной пружине и фиксируются через тарелку двумя сухарями.

Пружины изготовлены из трансформаторной стали. Направляющие клапанов выполнены непосредственно в головке цилиндров и втулок не имеют, поэтому при износе направляющих клапанов ГБЦ заменяют.

рис. 6

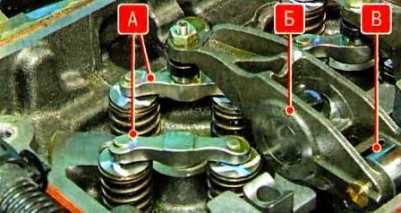

Привод клапанов осуществляется от распределительного вала, расположенного в головке цилиндров, через коромысла «Б» с роликовыми опорами «В» и двуплечие толкатели «А», каждый из которых одновременно опирается на стержни двух клапанов (на картинке переднее коромысло снято). Коромысла клапанов прикреплены к головке блока болтами. Зазоры в приводе клапанов регулируют с помощью ввернутых в коромысло болтов с контргайками. В ГБЦ устанавливаются с натягом седла клапанов. Камеры сгорания в нижней части головки отсутствуют, так как они выполнены в днищах поршней. Сверху головка цилиндров закрывается пластиковой крышкой.

рис. 7

Коленвал стальной пятиопорный, вращается в коренных подшипниках, имеющих тонкостенные стальные вкладыши с антифрикционным слоем.

рис. 8

Нижние вкладыши «А» биметаллические, а верхние «Б» триметаллические. Отверстия для отвода масла есть только в верхних вкладышах.

рис. 9

На переднем носке коленвала выполнен шестигранник для привода масляного насоса.

рис. 10

На заднем носке коленчатого вала изготовлена шестерня для привода топливного насоса и распределительного вала. Осевое смещение коленвала фиксируется буртиками верхнего вкладыша четвертого коренного подшипника.

рис. 11

Распредвал выполнен из чугуна и имеет пять опорных шеек, и по два кулачка на цилиндр. Проточка «А» на задней шейке распредвала выполнена для установки в нее упорной пластины, чтобы зафиксировать вал от осевого перемещения.

aubito.ru

Запуск производства двигателей Cummins ISL на «Камминз Кама» – Основные средства

Верим в благоприятные перспективы

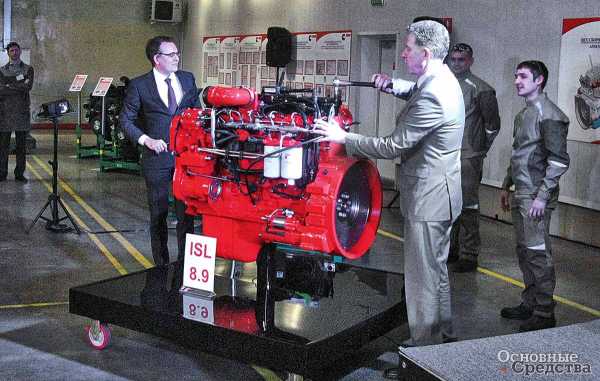

21 марта в Набережных Челнах (Татарстан) на предприятии ЗАО «Камминз Кама», совместном предприятия ПАО «КАМАЗ» и Cummins Inc., состоялся торжественный запуск производства двигателей Cummins серии ISL. На мероприятие были приглашены представители специализированной прессы и в том числе журнала «Основные Средства».

Совместное предприятие действует уже почти 11 лет. В настоящее время оно производит 4- и 6-цилиндровые двигатели серии ISB с рабочим объемом 4,5 и 6,7 л, развивающие мощность 140-300 л.с. в зависимости от модификации.

Освоение производства более мощных двигателей семейства ISL - это важный шаг в развитии СП. 6-цилиндровые двигатели серии ISL имеют рабочий объем 8,9 л и развивают мощность от 280 до 400 л.с. в зависимости от модификации. Если двигатели серии ISB по мощности, массе и габаритам пригодны для автомобилей полной массой до 25 т, то двигатели ISL подходят для автомобилей полной массой до 33 т.

Таким образом ассортимент моторов Cummins российской сборки значительно расширяется и охватывает теперь самый массовый мощностной диапазон, силовые агрегаты из которого востребованы в производстве коммерческого транспорта, сельскохозяйственной и специальной техники.

На российском рынке имеются двигатели ряда производителей рабочим объемом 4,5-7,0 л (ЯМЗ 500-й серии, Cummins ISB), и 11-12 л (ЯМЗ 650, КАМАЗ 740, двигатель из Китая Cummins ISG12 и совместная разработка КАМАЗ-Liebherr). Новые двигатели серии Cummins ISL объемом около 9 л закрывают нишу и мощностной диапазон между эти двумя размерностями. Руководство «Камминз Кама» считает, что двигатели этой размерности востребованы и поэтому освоение их выпуска будет способствовать значительному увеличению общих объемов реализации двигателей СП «Камминз Кама».

Моторное производство и локализация

ЗАО «Камминз Кама» занимает территорию в 14000 м2. Численность работников 226 человек, из них 94 человека ИТР. При таком количестве работников на предприятии могут изготавливать до 12000 в год или по 80 двигателей обеих серий, ISB и ISL, за смену.

Объем производства можно быстро увеличить до 25000 двигателей в год при работе в 2 смены, достаточно будет закупить буквально 4 станка. В цехе уже заложены виброизолированные фундаменты для их монтажа. При необходимости увеличить объемы производства или расширении модельного ряда планируется нанять дополнительно рабочих, увеличение числа ИТР пока не планируется.

Из всего объема выпуска двигателей ISB в настоящее время порядка 80% составляют 6-цилиндровые. Эти агрегаты применяются на средних и тяжелых грузовиках КАМАЗ, а также на автобусах марок НЕФАЗ и КАВЗ. На 2017 г. запланировано выпустить 5500-6000 двигателей ISB экологических классов Евро-4 и Евро-5, т. е. порядка 35 ед./смену. Максимальный объем выпуска 12000 ед. был достигнут в 2014 г. 95% выпуска этих двигателей поступает на КАМАЗ, а 5% - сторонним потребителям: НЕФАЗ, КАВЗ и др.

Предприятие заботится о повышении квалификации своих работников: каждый работник в среднем один раз в два года проходит обучение.

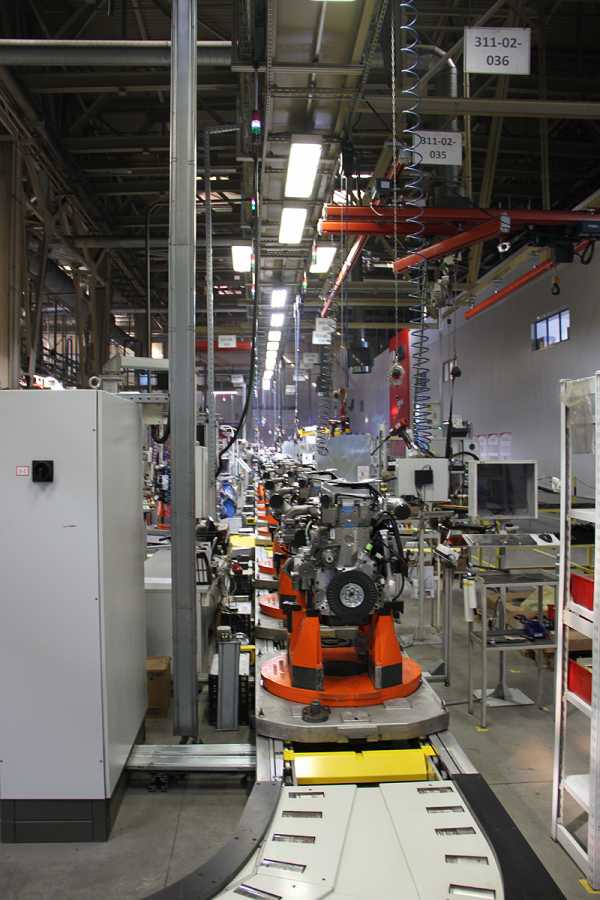

Производственный процесс. Цех механической обработки деталей и цех сборки предприятия «Камминз КАМА» располагаются в отдельных помещениях, чтобы обеспечить повышенную чистоту воздуха и поддерживать ровную температуру в помещении. У СП «Камминз Кама» все оборудование - современное и сертифицировано инженерами Cummins.

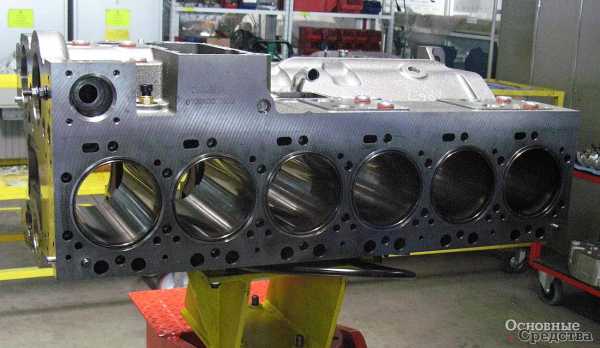

Механическая обработка отливок блоков цилиндров производится на автоматизированной линии с помощью немецких обрабатывающих центров ф. Heller и Nagel Maschinen (Германия). Расточка и двухпереходное хонингование для повышения точности производится с использованием установочной плиты. Эти универсальные станки позволяют обрабатывать не только негильзованные блоки двигателей серий ISB и ISL, но и при необходимости растачивать блоки под установку «мокрых» гильз.

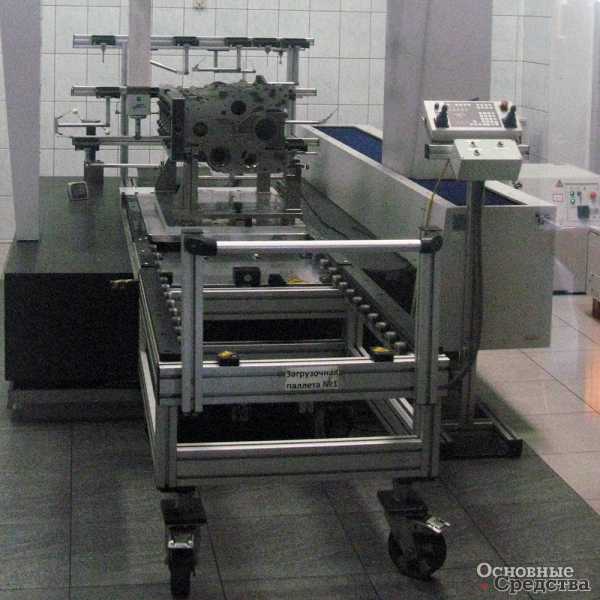

Автоматизированная линия обработки головки блока поставлена компанией StarragHeckert AG. Коленчатые и распределительные валы хонингуются на шлифовальных станках Nagel Maschinen (Германия). На линии обработки маховика используются обрабатывающие центры ф. EMAG, а балансировка маховика выполняется на станке ф. Schenck.

Режущий инструмент настраивается на специальном участке с помощью станка от компании Zoller (Германия). Используются установки технологической и финишной мойки с ультратонкой фильтрацией от ф. Heller и Dürr (Германия, Китай).

Для обеспечения безопасности на станках установлены излучатели инфракрасных лучей и принимающие экраны, в случае пересечения человеком этой невидимой линии работа станка останавливается, чтобы человека не затянуло в станок, как бывало раньше на производстве, где не было таких систем безопасности. В цехе имеются видеокамеры, которые изначально устанавливались для отслеживания хищений, но поскольку в течение 10 лет ни одного случая хищения не было зафиксировано, их используют для контроля правильности выполнения рабочими производственных операций.

Система автоматизированного производства отслеживает расход деталей на сборочной линии, обеспечивает передачу информации на склад для выбора комплектующих со стеллажей и своевременной подачи их на сборку.

В окрасочной камере предусмотрено четыре стадии мойки и окраски двигателей. По просьбе заказчика — ПАО «КАМАЗ», двигатели окрашиваются в черный цвет, хотя могут окрашиваться в любой другой. На некоторых других заводах Cummins двигатели покрывают лишь бесцветным антикоррозионным защитным составом. Уникальные двигатели, экспериментальные образцы и агрегаты, выпускаемые малыми партиями из нескольких экземпляров КАМАЗ просит окрашивать в красный цвет.

Кроме готовых двигателей на заводе «Камминз Кама» изготавливают ремкомплекты двигателей в составе головки и блока цилиндров, коленвала и поршневой группы. К сожалению, еще не все потребители знают о возможности приобрести такие заводские ремкомплекты, удобные для проведения капремонта двигателя.

Контроль качества. На предприятии «Камминз Кама» внедрена система менеджмента качества, соответствующая стандарту ISO/TS 16949. Соответствие системы подтверждается ежегодно многочисленными аудиторами, как зарубежными так и отечественными.

Как и на любом заводе Cummins по всему миру на «Камминз Кама» организован многоступенчатый контроль качества: промежуточный - на каждой технологической операции, контрольные испытания 100% готовых изделий и периодический углубленный выборочный контроль двигателей. Используются механические (пневматические) и электронные измерительные приборы, способные определять размеры с точностью до 1 мкм.

Все параметры обработки отражаются на мониторах и сохраняются в электронном виде. Вот лишь краткий и неполный перечень выполняемых контрольных измерений. Измерение блока цилиндров и прочих обрабатываемых отверстий в блоке производится электронными нутромерами ф. Air Gage. Чистота обработки блоков цилиндров составляет до 3 мкм. Производится проверка на герметичность каналов и полостей систем топливоподачи, смазки и охлаждения путем опрессовки головки и блока цилиндров. Каждый 40-й блок дополнительно проверяется более чем по 3000 точек в 3-координатной электроизмерительной машине Carl Zeiss с профиллографом, которая находится в термоконстантном помещении, где поддерживается постоянная температура. Блок перед проведением измерений тоже некоторое время выдерживается в этом помещении для выравнивания его температуры. Электронная система постоянно анализирует более 500 размеров и выполняет статистический контроль стабильности технологических процессов.

После успешного прохождения всех проверок и измерений на готовый блок цилиндров автоматически набивается заводской порядковый номер (для визуального считывания), а также наклеивается дублирующий штрихкод для автоматического сканирования номера. На некоторых операциях применяется ручной сканер, на других номера считывает сам станок. На каждый двигатель при «рождении» заводят электронный паспорт, в нем фиксируется порядковый заводской номер блока, а также заводские номера головки блока, коленвала, ТНВД, электронного блока управления двигателем. В «паспорте» (или «истории») двигателя под этим номером содержится вся информация — кто и когда его обрабатывал, выполнял те или иные технологические операции. По «паспорту» можно отследить результаты проверок выполнения промежуточных технологических операций. Вместе с картой сборки все результаты измерений по каждому выпущенному двигателю сохраняются в заводской базе данных и в единой базе данных Cummins. Такой порядок существует на всех заводах корпорации Cummins.

В дальнейшем по мере сборки контролируются моменты затяжки резьбовых соединений, проверяется момент страгивания коленчатого вала, величина выступания поршней над плоскостью блока цилиндров, контроль толщины лакокрасочного покрытия, его адгезии, стойкости к механическому воздействию, стойкости к солевому туману, к влажности и проверки других механических и химических свойств окраски согласно стандартам Cummins. Имеются стенды для проверки электрических цепей и программирования и испытаний электронного блока управления от Sytech (США).

Перед сдачей в сбыт 100% готовых двигателей подвергают «горячей» контрольной обкатке на испытательном стенде в течение 6 мин. - от холостого хода до максимальной мощности и обратно до холостого хода. Вместе с затратами времени на установку при помощи быстроразъемных соединений и снятие на каждый двигатель требуется 10 мин. По расчетам, двух испытательных стендов ф. AVL (Австрия) хватит для проверки 25000 двигателей в год. Проверяют максимальную мощность, температуру и давление в системе смазки, количество картерных газов. Все параметры отражаются на мониторе оператора. Измеренные параметры записываются в паспорт двигателя и сохраняются в архиве. Применяют особые обкаточное масло и антифриз с флуоресцентной присадкой. После обкатки двигатель помещают в «темную» камеру, где в свете люминесцентной лампы выявляют места утечек из двигателя этих технических жидкостей.

Кроме того, ежемесячно методом случайного выбора проводят проверку 1-2 двигателей путем обкатки в течение 17 моточасов (такими же циклами по 6 мин.). Затем мотор полностью разбирают, каждую деталь тщательно промеряют и проверяют. По результатам исследования составляется отчет. Если обнаруживаются какие-либо отклонения от предельно допустимых параметров, принимаются меры по исправлению дефекта. Иногда проводят проверку одного произвольно выбранного двигателя обкаткой под нагрузкой на стенде в течение 250 час. Затем его также полностью разбирают для контроля.

По статистике СП «Камминз Кама», около 93% двигателей проходят все контрольные проверки с первого раза.

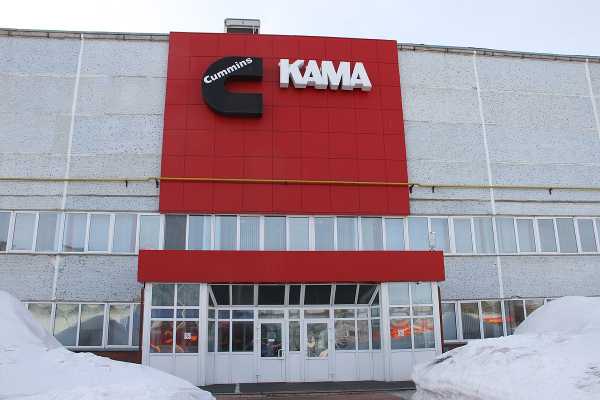

Локализация. Локализация производства двигателей серии ISB к настоящему времени составляет более 60%. Из 300 наименований деталей двигателя уже локализовано 98 позиций Отливки блоков цилиндров двигателей поставляет бразильский завод Cummins. Ведется работа по локализации отливки блоков на литейном заводе КАМАЗа. Отливку головки блока локализовали частично — часть отливок поступает из-за границы, часть — продукция КАМАЗа. Коленчатые и распределительные валы, а также маховики двигателей ISB отливают на КАМАЗе. О локализации мехобработки ряда деталей уже сказано выше. Пневмокомпрессор локализован частично — поступает от Wabco или с нижегородского завода Knorr-Bremze. Жгуты электропроводки изготавливает предприятие из Набережных Челнов. Также локализовано производство мелких деталей — трубки, крепеж (болты, гайки шайбы), кронштейны и т. п. В этом году планируется завершить локализацию изготовления поршней, картера маховика и других крупных алюминиевых деталей. К концу года локализация увеличится на 5-7%.

При небольших первоначальных объемах выпуска новых двигателей ISL глубокая локализация с изготовлением отливок просто невыгодна экономически. Однако успешный пример локализации производства двигателей ISB показывает, что и с локализацией изготовления двигателей ISL в дальнейшем проблем не будет.

Двигатели ISB

4- и 6-цилиндровые двигатели ISB обеих размерностей предлагаются в вариантах экологического класса Евро-4 или Евро-5. Конкурентными преимуществами этих двигателей являются:

  • компактность, ведь Cummins является основоположником стандарта «один литр на цилиндр», применяемого в двигателях серии ISВ, недаром они широко используются на грузовиках легкого и среднего класса (в том числе - в серийном производстве техники КАМАЗ), автобусах среднего класса, специальной и сельскохозяйственной технике;
  • топливная экономичность на 12% выше по сравнению с аналогами;
  • лучшая в своем классе масса (374 и 485 кг у 4- и 6-цилиндровой версии соответственно) позволяет увеличить полезную нагрузку автомобиля
  • простота модульной конструкции с меньшим количеством деталей, чем у традиционного дизельного двигателя, благодаря чему увеличивается надёжность и уменьшаются затраты времени на техобслуживание;
  • возможность применения отбора мощности напрямую от двигателя до 520 Нм в постоянном режиме;
  • статус двигателя российского производства позволяет российским производителям автотехники участвовать в различных программах государственных субсидий;
  • с 2017 г. гарантия на автомобильные двигатели производства ЗАО «Камминз Кама» составит 3 года или 200 тысяч км пробега.

Новая серия ISL

6-цилиндровые двигатели с турбонаддувом серии ISL массой 706 кг и мощностью от 280 до 375 л. с. предлагаются в версиях Евро-4 (для КАМАЗ и других коммерческих автомобилей) и Stage II (для сельскохозяйственной и внедорожной техники) и оснащены системой селективной нейтрализации отработавших газов SCR. Существуют и газовые версии двигателей ISL, производство которых в дальнейшем тоже может быть освоено в России.

Среди преимуществ двигателей ISL:

  • имеются версии с механическим и электронным управлением, электронная система управления совместима с шиной CAN;
  • высокопрочный кованый коленчатый вал; усиленный распредвал, роликовые кулачки толкателей, вязкостный демпфер крутильных колебаний, автоматический натяжитель приводного ремня вентилятора;
  • система топливоподачи Bosch Common Rail с давлением 1600 бар;
  • топливные и масляные фильтры инновационной конструкции от Cammins Filtration;
  • пневмокомпрессор Wabco;
  • низкие затраты на техобслуживание за счет больших интервалов ТО;
  • гарантия на двигатель составляет 2 года без ограничения пробега;
  • за счет того, что двигатели производятся в России, изготовители техники, использующие их, могут участвовать в государственных программах субсидирования.

Двигатели ISL универсальны и пригодны для установки на коммерческие автомобили, специальную и сельскохозяйственную технику. В частности, их устанавливает компания РИАТ (г. Набережные Челны) на тяжелые самосвалы КАМАЗ-6520 и другую спецтехнику. Из первой пробной партии из 10 двигателей, собранных 21 марта 2017 г., 8 пошли на комбайны ACROS 595 завода Ростсельмаш, а 2 — на РИАТ. В следующем году планируется довести объемы поставки двигателей ISL на Ростсельмаш до 2500 двигателей в год, до 500 ед./год — на РИАТ, а примерно 500 ед./год — на КАМАЗ. Проявляли интерес к двигателям Cummins ISL и белорусские машиностроители.

На ближайшее время — на 2017 г. предусматривается только локализация сборки и постепенное увеличение доли локализованных комплектующих. Если объем выпуска достигнет 3000 двигателей в год — при таком количестве целесообразно приступать к глубокой локализации. Сейчас детали поступают из центральных логистических центров Cummins в Великобритании и Бельгии. Есть центральный логистический центр в Китае. Детали по качеству все одинаковые и компания Cummins выбирает, откуда их доставлять, из соображений удобства логистики. При необходимости каналы поставки меняются.

Тест-драйв

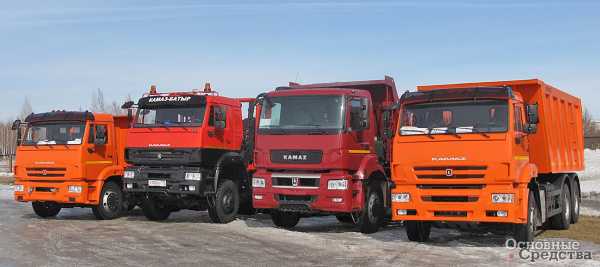

Руководство предприятия предоставило журналистам возможность принять участие в тест-драйве автомобилей КАМАЗ, укомплектованных двигателями Cummins:

  • КАМАЗ 65115 (6х4), самосвал с двигателем Cummins ISB Евро-5 мощностью 292 л.с.,
  • КАМАЗ 6520 (6х4), самосвал с двигателем Cummins ISL Евро-4 мощностью 390 л.с.,
  • КАМАЗ-Батыр 65225 (6х6) тягач повышенной проходимости с односкатной ошиновкой, интересная модель производства РИАТ с двигателем ISL Евро-4 мощностью 375 л.с.,
  • КАМАЗ 6580 (6х4), самосвал нового модельного ряда с кабиной Axor с 12-литровым двигателем Cummins ISG12 Евро-5 мощностью 419 л.с.

Все автомобили оснащены 9- и 16-ступенчатыми коробками передач ZF, обеспечивающими четкое переключение.

Насколько можно было судить по движению без груза, двигатели развивают вполне достаточную для работы мощность. Хочу особо отметить устойчивость, с которой все автомобили держатся на обледенелой дороге: даже без груза они продолжали уверенное движение, когда колеса попадали на лед.



В период, когда положение в экономике не самое благополучное, акционеры СП «Камминз Кама» — компании КАМАЗ и Cummins, делают серьезные инвестиции в создание производства нового двигателя. Это свидетельствует о твердой уверенности руководства этих компаний и совместного предприятия в перспективах российской экономики.

Как сказал участвовавший в торжественном мероприятии Стив Чапман, вице-президент Cummins Inc.: «В течение 30-лет мы работаем в России с КАМАЗом и несмотря на изменения политического климата отношения наших компаний остаются стабильными и продолжают развиваться. Cummins очень заинтересован в сотрудничестве с КАМАЗом, в успешной деятельности совместного предприятия. Мы очень рады, что номенклатура расширена и будет выпускаться еще одна серия двигателей». Практически то же повторил в своей речи и заместитель Ген. директора ПАО КАМАЗ, директор по развитию Ирек Фролович Гумеров.

os1.ru

Дизельные двигатели Cummins: устройство, применение, смесеобразование

В настоящее время, американская фирма Cummins занимает лидирующую позицию среди производителей дизельных силовых установок рабочей мощностью от 70 до 3500 лошадиных сил.

Ее двигатели разрабатываются и производятся на 56 предприятиях, расположенных, помимо Штатов, в Японии, Великобритании, Китае, Австралии, Южной Корее и других странах. Дизельные моторы Каменс применяются во многих отраслях промышленности более чем 160 стран, где успели зарекомендовать себя, как надежные и неприхотливые источники механической энергии.

Устройство дизельных двигателей Камминс

Дизели Cummins относятся к 4-х тактным моторам внутреннего сгорания, и состоят из следуюших систем и механизмов.

Кривошипно-шатунный механизм Каменс включает в себя, как подвижные (поршень, коленчатый вал, шатун и т.д.), так и неподвижные детали, такие как блок цилиндров и его головка, а также сами гильзы.

КШМ служит для преобразования энергии сгораемого топлива в механическую форму, а газораспределительный механизм обеспечивает своевременное протекание газообмена внутри цилиндров.

Форсунки позволяют понизить эмиссию отработанных газов. Если взять для сравнения систему Common Rail, давление в которой достигает 1350 бар, то в двигателях TDI форсунки работают под давлением в 2050 бар.

Если во время движения у водителя возникло сомнение в целостности картера, то следует как можно скорее добраться до ближайшей станции технического обслуживания или смотровой ямы. О том, как оценить состояние картера и произвести его ремонт читайте тут.

Газораспределительный механизм. Система питания дизельного мотора предназначена для подачи воздуха и топлива внутрь рабочих цилиндров. Она осуществляется под давлением в определенный момент угла поворота коленчатого вала и определенными, согласно нагрузке двигателя, порциями.

Система питания дизелей Каменс больше напоминает аналогичную систему бензиновых моторов, т.к. основана на технологии электронного впрыска топлива.

Системы охлаждения и смазки имеют классический принцип построения, однако отдельные элементы их конструкций претерпели значительную модернизацию и являются современными высокотехнологичными устройствами.

Область применения дизельных двигателей Cummins

Перечислить все производственные сферы, где применяется продукция Cummins, довольно сложно, так как данные двигатели используются во многих областях, однако постараемся привести основные направления.

В автотранспортной промышленности наибольшее распространение американские двигатели получили на грузовых автомобилях различной грузоподъемности, а также на автобусах.

В оборонно-промышленном комплексе западноевропейских стран моторы Каменс используют в качестве основного источника энергии на борту многих моделей танков, бронетранспортеров и другой военной техники.

В горнодобывающей промышленности дизели Камминс устанавливаются в основном на тяжелых карьерных самосвалах.

Кроме того, силовые агрегаты данной фирмы применяются для установки на сельскохозяйственную и строительную технику, водные виды транспорта, а также в качестве составной части дизельных электрогенераторов.

В качестве горючего, на дизельных моторах Каменс используются топлива широкого фракционного состава, включающие в себя как бензиновые фракции, которые выкипают при температуре 333…336 К, так и дизельные фракции, которые имеют большую температуру кипения.

Наличие высококипящих компонентов удешевляет стоимость топлива, а эксплуатацию двигателя делает более выгодной с финансовой точки зрения.

Процесс смесеобразования в дизельном моторе Cummins

Для приготовления рабочей смеси в дизельном моторе внутреннего сгорания отводится очень короткий промежуток времени, т.к. сразу после начала впрыскивания начинается процесс сгорания, и остаток топлива подается уже в горящую среду.

Каждая частица распыленной солярки должна войти в соприкосновение с воздухом как можно скорее, для того чтобы выделение теплоты произошло в начале хода расширения.

С целью удовлетворения этих требований в дизелях Cummins организовано интенсивное направленное движение воздушных масс. При этом с определенной дозой топлива смешивается технологически необходимое количество воздуха.

Горючая смесь, приготовленная в условиях ограниченного времени и пространства, как правило, неоднородна. Для улучшения смесеобразования и повышения однородности смеси дизельные моторы Каменс работают с коэффициентом избытка воздуха, значение которого находится в пределах 1,4…1,7. При этом, большее значение коэф-та соответствует двигателям с турбонаддувом.

Наддув в дизельных двигателях Cummins

Как известно, дизельные моторы традиционно проигрывают в мощностных показателях аналогичным бензиновым конструкциям.

В целях повышения литровой мощности дизельных двигателей Cummins, на многих моделях применяется газотурбинный наддув, вследствие чего достигается увеличение весового наполнения цилиндров воздухом. Приводимый в движение выхлопными газами, турбокомпрессор создает во впускном трубопроводе давление около 0,15…0,17 МПа.

Благодаря нагнетаемому избыточному воздуха, появляется возможность увеличить количество, подаваемого в цилиндры, топлива и обеспечить, при этом, его полное сгорание.

Применение турбонаддува на дизелях Cummins позволяет, не увеличивая размеров двигателя и не повышая частоту его вращения, добиться увеличение мощности на 20…40%, в зависимости от конкретной модели.

К недостаткам газотурбинного наддува следует отнести повышение теплонапряженности деталей мотора, вызванное увеличением дозировки топлива, сгорающего в цилиндрах.

Двигатели Cummins на отечественном рынке

Почти за 30 лет своего присутствия на отечественном рынке, дизельные установки Камминс наиболее глубоко продвинулись по 3-м направлениям:

  • карьерная техника;
  • транспортные автомобили;
  • строительная техника.

Среди карьерных автомобилей горнодобывающей отрасли, многие модели, такие как БелАЗ, Kopko, Промтрактор, Hitachi, Terrex и др. работают на дизельных моторах Cummins. Наибольшее распространение здесь получили моторы серии: QSC, KTA, QSK.

Моторы Cummins 14 по праву считаются ветеранами на автомобильном рынке. Они используются уже достаточно долго, и это позволило накопить немалый опыт их ремонта. Их преимуществом является то, что детали этого двигателя очень легко поддаются ремонту.

Следует отметить, что поршневые кольца нуждаются в замене при определенном пробеге, указанном в паспорте двигателя, даже если они еще не достигли критического значения износа. О том, какие бывают неисправности поршней, читайте в этой статье.

Рабочий объем двигателей, эксплуатирующихся в данном сегменте, находится в пределах от 8,3 до 60 л, при том, что мощность таких моделей может составлять от 220 до 2700 л.с.

В автомобильном транспорте российского производства также активно используются дизельные двигатели Cummins. Они серийно устанавливаются на некоторых моделях грузовиков Kamaz и ГАЗель, а также на автобусах ЛиАЗ, ПАЗ и НефАЗ.

Наиболее популярными в отрасли являются моторы объемом от 2,2 до 8,9 л, принадлежащие к сериям: ISB, ISL, ISF. Автобусные двигатели, как правило, имеют рабочую мощность от 60 до 375 л.с.

Ну а моторы, предназначенные для установки на строительную технику, способны развивать от 280 до 800 л.с. и относятся к сериям: B, QSB, QSL, QSK. Рабочий объем данных двигателей колеблется от 3,3 до 19 л.

Все, без исключения, дизельные моторы Каменс имеют современную конструкцию, разработанную и спроектированную с применением передовых технологий. Технические характеристики данных двигателей значительно превышают среднестатистические значения для дизелей, а сама фирма является самым популярным производителем импортных тяжелотопливных моторов на территории Российской федерации.

Читайте так же:

dvigatel-cummins.ru

Газель Next с дизельным двигателем Cummins 2.8

Горьковский автомобильный завод в 2010 году начал выпуск малотоннажных грузовиков «Газель-Бизнес», часть которых укомплектована дизелями с турбонаддувом Cummins ISF2.8, пользующимися заслуженной популярностью. Эти моторы американской фирмы производятся в Китае, отличаются высокой надежностью и экономичностью. До конца 1912 года они соответствовали классу Евро-3, затем стали комплектоваться каталитическими нейтрализаторами и перешли в Евро-4.

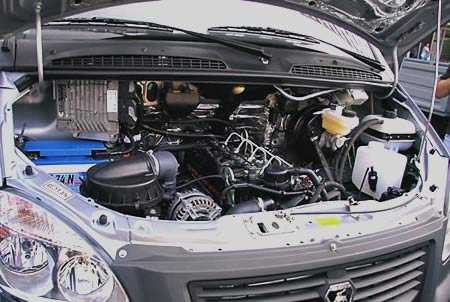

Установленный на Газель мотор Cummins ISF2.8


Когда в 2013 году начался выпуск новой модели «Газель Next», в линейке ее штатных двигателей остался дизель «Камминз», что служит подтверждением его достоинств. Выбор поставщика — фирмы Cummins Inc. — продиктован репутацией компании, чья продукция хорошо зарекомендовала себя на международных рынках. Согласно статистике, каждый десятый дизельный автомобиль в мире укомплектован мотором этой компании.

В России двигатели «Камминз» ранее устанавливались на некоторых марках авто, уже существовала сеть технических центров с опытом их обслуживания. А фирма предложила поставки по доступным ценам. Все эти факторы и определили выбор.

Вернуться к оглавлению

Адаптация «Газель-Бизнес» и «Газель Next» под Cummins ISF2.8

По сравнению со штатным двигателем УМЗ-4216.70 американский дизель имеет значительно больший крутящий момент и иной тепловой режим.

Штатный двигатель газели УМЗ-4216.70


Из-за этого пришлось переработать конструкцию ряда узлов автомобиля:
  1. Система охлаждения. Появился электрический подогреватель воздуха на впуске (используется при необходимости). Он же снижает выхлоп белого дыма в первые минуты после начала работы двигателя. Установлен новый вентилятор с опорой, заменены шланги.

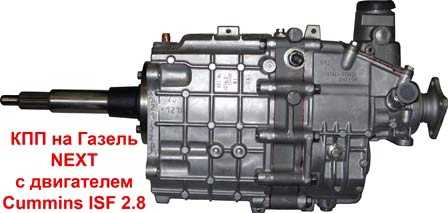

  2. Трансмиссия. МКПП размещена в более мощном картере, для плавного движения автомобиля передаточные числа стали иными, валы и шестерни выполнены из стали с повышенной прочностью. Установлены синхронизаторы Hoerbirger и подшипники SKF. Сцепление «обзавелось» дополнительным демпфером холостого хода.
  3. Рулевое управление. Используется насос гидроусилителя ZF и шкив для клиновых ремней.

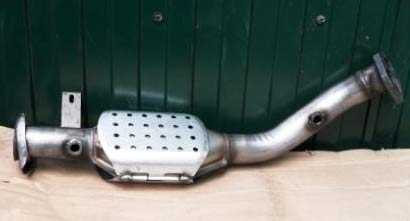

  4. Система выпуска. Установлена обновленная приемная трубка и компенсатор колебаний.

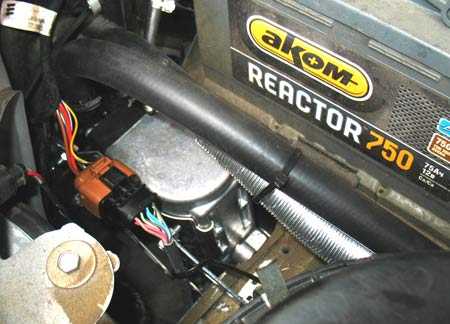

  5. Электрооборудование. В комплектацию вошел аккумулятор большей емкости (75 А*ч). Появился новый блок управления фирмы «Камминз», сохраняющий работоспособность в сильные морозы.
  6. Топливная система. Предусмотрена возможность ручной подкачки горючего.
  7. Микроавтобусы комплектуются автономным подогревателем салона Eberspacher (для других моделей это опция).

Адаптация «Газель Next» значительно проще. В МКПП шестерни стали шире, добавлены дополнительные подшипники, изменились синхронизаторы. Задний мост выполнен из стали повышенной прочности. В комплектацию вошло сцепление ZF Sachs, возрос диаметр ведомого диска (280 вместо 240 мм).

Вернуться к оглавлению

Описание и характеристики двигателя

Приоритетом компании Cummins Inc была и остается поддержка следующих свойств своей продукции:

  1. Высокая надежность и производительность.
  2. Соответствие экологическим стандартам.

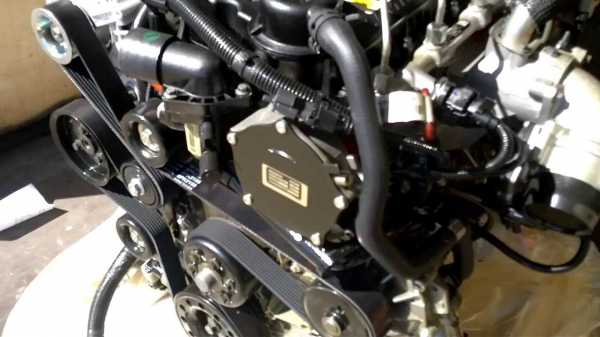

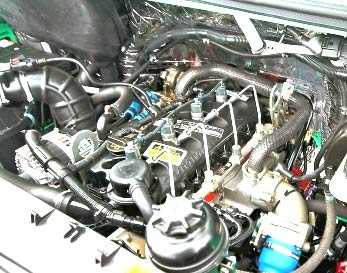

    Двигатель Cummins ISF2.8 на грузовике Газель Next

  3. Низкие эксплуатационные расходы.
  4. Небольшие размеры и вес.

«Газели» комплектуются двигателями Cummins ISF2.8, в полной мере обладающими этими качествами и прекрасно подходящими для малотоннажных грузовиков массой до 3,5 тонны. Машины пользуются спросом, несмотря на более высокую цену, чем аналоги, работающие на бензине. За счет низких эксплуатационных расходов дизеля разница в стоимости быстро окупается.

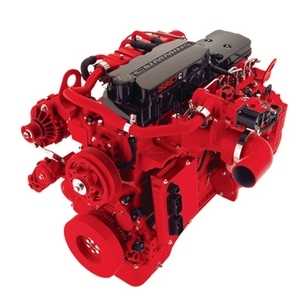

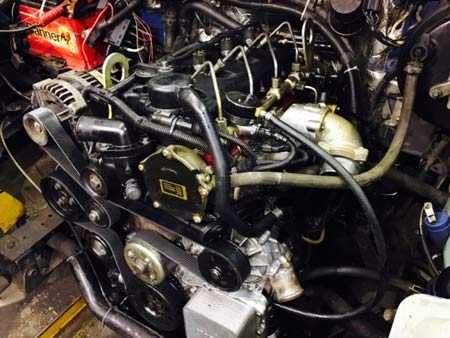

Что же представляет собой двигатель? Это 4-цилиндровый рядный дизель с турбонаддувом для Газели. Он неприхотлив к качеству топлива и отличается хорошей ремонтопригодностью. Производитель заявляет ресурс в 500 тысяч километров. Блок цилиндров и ГБЦ изготовляются из высокопрочного серого чугуна, гильзы фрезеруются, имеют среднюю фиксацию, в случае износа или повреждения их можно заменить. Поршни составные: юбка алюминиевая, а ее верхняя часть из сплава, устойчивого к высоким температурам.

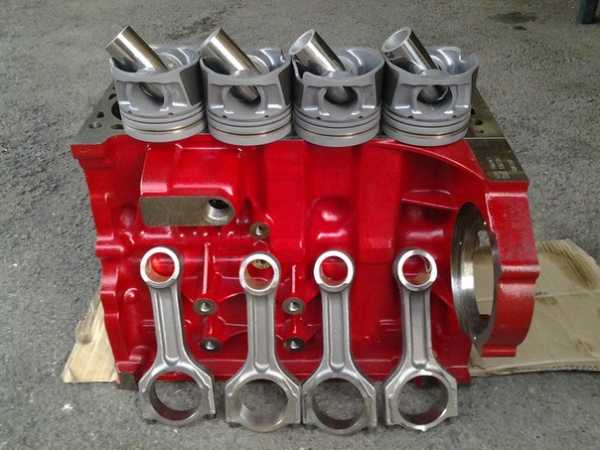

Блок цилиндров мотора Cummins ISF2.8


Коленчатый вал изготовляется из ковкого серого чугуна и балансируется. Шейки его цементируются, имеют высокую прочность поверхности и не подлежат обработке, вал можно заменить лишь целиком. Не выпускаются и ремонтные вкладыши. Распределительный вал находится в головке блока, привод цепной с гидравлическим натяжителем и двумя башмаками. Прокладка ГБЦ состоит из нескольких стальных листов, подтяжка ее не требуется.

В головку блока запрессованы седла и направляющие клапанов, что повышает ремонтопригодность. У каждого цилиндра четыре клапана с хромированными штоками из жаропрочных сплавов. Для выпускных клапанов устанавливаются мощные пружины, в состав которых входят хром и кремний. В топливной системе осуществляется электронный контроль за количеством поступающего к форсункам горючего. Высокое давление (до 1800 бар) обеспечивается насосом.


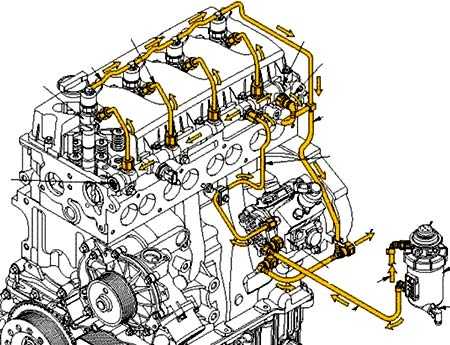

Первый фильтр производит грубую очистку топлива, второй — тонкую. Далее находятся щелевые фильтры. Предусмотрена также система удаления воды из горючего. При такой очистке допускается (хотя не рекомендуется) заправляться соляркой невысокого качества. Впрыск разделен на два этапа — предварительный и основной, такой метод улучшает сгорание смеси. Форсунки размещены в центральных частях головок.

Система охлаждения Cummins ISF2.8 настраивается для работы при различных температурных режимах. Допустима эксплуатация «Газель-Бизнес» при температуре до +45 °С.

Система должна заполняться охлаждающими жидкостями высокого качества (марки Shell и аналогичными). Во избежание быстрого износа помпы не следует заливать воду или антифризы, не указанные в руководстве по эксплуатации. В системе используется радиатор большого объема, есть возможность подогрева впускного коллектора.

Система охлаждения мотора Cummins ISF2.8


Если двигатель перегревается, электронная система управления останавливает его (отключает подачу топлива).
Основные данные Cummins ISF2.8:
  • Масса — 214 кг;
  • Максимальное число оборотов в минуту — 3600;
  • Минимальное число оборотов в минуту (на холостом ходу) — 750 ± 50;
  • Рабочий объем — 2,781 литра;
  • Мощность — 120 л. с. ;
  • Наибольший крутящий момент — 297 Н*м. ;
  • Объем масла в картере — 5 литров;
  • Объем жидкости в системе охлаждения — 6 литров;
  • На Газели расход топлива на 100 км при скорости 60/80 км/ч — 8,5/10,3 литра.

Двигатели Cummins ISF2.8 имеют модульную архитектуру, это позволяет легко модернизировать отдельные элементы. В перспективе предполагается достичь уровня экологического стандарта Евро-5.

Вернуться к оглавлению

Эксплуатация

Чтобы «Газель» с двигателем Cummins ISF2.8 служила долго и без поломок, необходимо соблюдать некоторые правила. Одно из самых важных — заправляйтесь топливом, соответствующим сезону. Прежде чем запустить двигатель, проверьте уровни масла и охлаждающей жидкости. Убедитесь в исправности приборов освещения и сигнализации, стеклоочистителя и системы обмыва лобового стекла. До начала движения проверьте состояние колес.

Запустите двигатель (при необходимости используйте предпусковой подогреватель) и дайте ему прогреться. Некоторое время после начала движения следует ехать на пониженных передачах без больших нагрузок, чтобы прогрелось масло в МКПП и заднем мосту. Это особенно важно при низких температурах воздуха. Постепенно можно увеличивать нагрузку и пользоваться всеми передачами.


Будьте осторожны при проезде глубоких луж и сразу после мойки автомобиля. Если в тормозные механизмы колес попадает вода, их эффективность резко падает. В этом случае следует двигаться с небольшой скоростью и притормаживать для нагрева механизма и испарения воды.

Чтобы избежать излишних нагрузок на двигатель и трансмиссию, не следует долго двигаться при низких оборотах мотора (менее 1500 об./мин), лучше переключиться на низшую передачу. По той же причине желательно двигаться плавно, без резких ускорений и торможений.

После завершения поездки не останавливайте двигатель сразу, пусть поработает минуту или две на холостых оборотах для равномерного понижения температуры двигателя и турбокомпрессора. Это особенно важно после высоких нагрузок при движении.

По отзывам владельцев «Газели» с Cummins, при бережном отношении двигатель работает хорошо, проблемы возникают редко. Но, к сожалению, идеальных механизмов не бывает, неполадки иногда случаются.

Вернуться к оглавлению

Устранение характерных неисправностей

Большинство проблем возникает из-за перегрузок, использования горючего, масел и охлаждающей жидкости низкого качества, несвоевременного техобслуживания или неграмотной эксплуатации. Отзывы владельцев часто содержат жалобы на плохую работу топливного оборудования, особенно форсунок. Для предупреждения проблем необходимо вовремя менять фильтры и масло, солярку заливать на надежных заправках (к сожалению, бывают случаи разбавления горючего водой). При частых неполадках можно добавить в топливную систему дополнительный сепаратор.

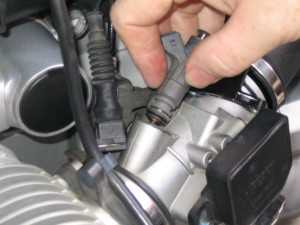

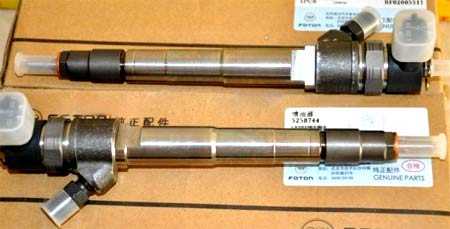

Так выглядят форсунки для Cummins isf 2.8


Признаки неисправности форсунок:
  • Черный дым из глушителя;
  • Стук в моторе;
  • «Плавание» оборотов на холостом ходу;
  • Уменьшение мощности;
  • Трудности с запуском мотора.

Эксплуатировать двигатель с неисправными форсунками нельзя, это может привести к тяжелым последствиям. Если в цилиндры будет поступать больше топлива, поршень и клапаны начинают плавиться, если меньше, — двигатель трудно или невозможно завести, сильно падает мощность.

Несмотря на все фильтры, в горючем может оказаться вода. В этом случае возникают проблемы с топливным насосом. Вместе с соляркой подается металлическая стружка, что приводит к поломке форсунок. Перед заменой следует определить причину неисправности, при необходимости промыть всю топливную систему.
Еще одна частая неисправность — лопается трубка, по которой сливается масло из турбокомпрессора.


Это происходит из-за вибрации и приводит к быстрой потере масла. Горьковский автозавод признал ошибку в конструкции и объявил о бесплатной установке специального кронштейна для защиты трубки. Если на вашем автомобиле такого нет, обратитесь к любому официальному дилеру ГАЗ. А до этого придется проверять, не появились ли масляные подтеки на трубке слива.

Иногда возникают неисправности в турбине компрессора Holset HE211W. Причинами могут быть нехватка масла, частая работа в предельном режиме, перегрев или случайное повреждение компрессора. Признаками служат дым сизого цвета и характерный запах горелого масла. Заменять турбину следует на оригинальную, при использовании иной могут возникнуть новые неприятности. Еще одна проблема — слишком малый зазор между радиатором и интеркулером, который забивается грязью, листьями и всяким мусором.

Зазор между радиатором интеркулером двигателя Cummins isf 2.8


Регулярно очищайте его, иначе возможен перегрев двигателя. Хорошим решением будет увеличение расстояния между радиатором и интеркулером. Загрязнение воздушного фильтра вызывает дополнительный износ поршневых колец, которые истираются попавшей в цилиндры пылью как абразивом. В этом случае следует менять фильтр чаще, чем указано в руководстве по эксплуатации.

Большие нагрузки на двигатель иногда приводят к проворачиванию вкладышей и коленчатого вала. Образуются задиры на шейках, придется заменять дефектные детали. Если это произошло, постарайтесь приобрести оригинальные запчасти. Отзывы упоминают о частых загрязнениях контактов электронной педали газа. Признаками неисправности являются плохая реакция на изменение положения педали и рывки при движении. Следует снять педаль и очистить контакты спиртом.

Вернуться к оглавлению

Регулировка клапанов

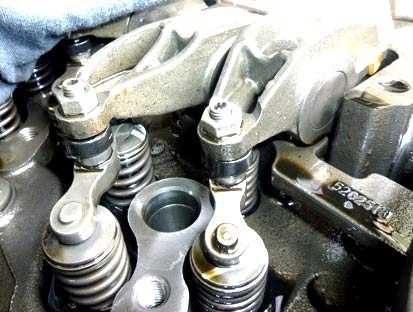

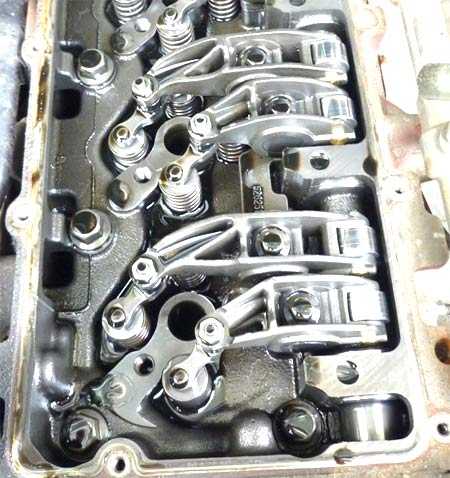

Регулировка клапанов на моторе Cummins isf 2.8


Это важная работа, которую некоторые водители, имеющие опыт наладки бензиновых моторов, почему-то боятся выполнять на американском дизеле. Но ничего особенно сложного нет, справиться с регулировкой сможет даже не слишком опытный водитель. В процессе эксплуатации постепенно увеличиваются зазоры между клапанами и коромыслами. Но слишком большие зазоры приводят к увеличению расхода топлива, снижению мощности и другим неприятным последствиям.

Признаком неполадки служит характерный стук при работе двигателя. Для нормальной работы зазоры не должны превышать 0,38 мм во впускных клапанах и 0,76 — в выпускных.

Производитель рекомендует делать проверку каждые 80 тысяч км, но при появлении стука откладывать регулировку не следует. Надо установить величины зазоров для впускных (коротких) клапанов 0,25 мм, для выпускных (длинных) — 0,5 мм.

Короткие — на впускные клапана, а длинные – выпускные


Проверка и регулировка производятся на холодном двигателе. Последовательность действий:
  1. Снимите трубку сапуна.
  2. Отсоедините топливопроводы от форсунок.
  3. Ослабьте гайки и отведите топливную магистраль (рампу).
  4. Снимите фиксаторы штуцеров и форсунок.
  5. Выньте форсунки.
  6. Удалите клапанную крышку.
  7. Проверьте и отрегулируйте (при необходимости) зазоры.
  8. Соберите все в обратной последовательности.

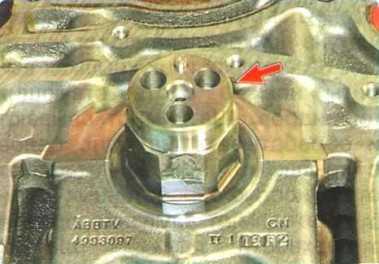

Чтобы проверить зазоры, надо поворачивать коленчатый вал, пока отверстие на его шкиве не совпадет с таким же на блоке двигателя, выступы кулачков распредвала у первого цилиндра должны быть направлены вниз.

Распредвал Cummins isf 2.8


Сделать это удобно вращением шкива генератора (с помощью ключа) по часовой стрелке. Проверьте клапаны: 1 ВП, 1 ВЫП, 2 ВП, 3 ВЫП. Щуп должен входить в зазор с небольшим усилием. Если он входит слишком туго или свободно, отверните контргайку и подкрутите регулировочный винт. Зафиксируйте его и снова проверьте зазор. Эту операцию повторите для тех клапанов, у которых зазоры требуют регулировки.

Поверните коленчатый вал на 360 градусов и также проверьте и отрегулируйте оставшиеся зазоры: 2 ВЫП, 3 ВП, 4 ВП, 4 ВЫП.

Вернуться к оглавлению

Мнения владельцев

Отзывы о «Газелях» с двигателями «Камминз» показывают, что многие приобрели эту машину из-за желания иметь именно дизель. Некоторых смущало производство в Китае, но, учитывая репутацию американской фирмы, они все же приобрели автомобиль. Покупатели не разочарованы, мотор оправдал их ожидания. Отрицательных отзывов мало, в некоторых честно указывается, что та или иная проблема возникла из-за неправильной эксплуатации.

Владельцы новых «Газелей» с «Камминз» описывают первые впечатления, в которых отмечают, что авто не уступает иномаркам аналогичного класса, а стоит значительно дешевле. Обращают внимание на хорошую тягу двигателя, невысокие уровни шума и вибраций даже после холодного запуска. После небольшого срока эксплуатации (месяц, два) пишут об отсутствии подтеков масла и охлаждающей жидкости. У двигателя нет ослабевших креплений, состояние прекрасное.


Владельцы машин, проходивших ТО, отмечают удобство смены масла, при котором не надо снимать защиту двигателя, а также постоянное наличие расходных материалов. Цены на них и на техническое обслуживание вполне доступны. Некоторые авторы с более длительным опытом эксплуатации «Газели» с двигателем «Камминз» указывают, что ни разу не пользовались гарантией за весь период ее действия (два года). Подтверждается и экономичность — расход топлива 10–12 литров на 100 км пробега. Послегарантийный ремонт, если приходится его делать, тоже стоит не слишком дорого.

В отзывах даются советы по зимней эксплуатации. Отмечается легкость запуска мотора при морозах 20–25 °С. Но следует подготовить аккумулятор к холодному сезону заранее — проверить уровень и плотность электролита, покрыть клеммы защитным слоем, зарядить при необходимости.


Производитель рекомендует использовать масла с вязкостью 5W-40, 15W40 и менять их каждые 15 тысяч километров. Это всесезонные масла: чем ниже первая цифра в обозначении, тем меньше вязкость. В холодное время лучше использовать масло 5W, а 15W больше подходит для лета. При работе с топливом низкого качества следует производить смену чаще, чем рекомендует производитель.

Запуск двигателя при низких температурах облегчается при использовании предпускового подогревателя. Рекомендуется проверить его работу в начале сезона. Однако не всем советам в отзывах надо следовать. Например, в сети есть совет «залить в стартер и аккумулятор масла пониженной вязкости». Автор либо ошибся, либо не очень хорошо понимает, о чем пишет. В стартер закладывается смазка на весь срок эксплуатации еще на заводе.

Так выглядит стартер для двигателя Cummins isf 2.8


А в аккумулятор заливается электролит, добавляется дистиллированная вода, но никак не масло. Если появились сомнения в правильности какой-либо рекомендации, посоветуйтесь с более опытным знакомым или почитайте соответствующую литературу. Но в большинстве отзывов содержатся дельные рекомендации. И масса положительных отзывов о двигателях «Камминз» еще раз подтверждает их высокую надежность и хорошие эксплуатационные свойства.

avtomobilgaz.ru

Технические характеристики и параметры двигателей Cummins ISBe, ISLe, ISB, QSB

___________________________________________________________________________

Технические характеристики и параметры двигателей Cummins ISBe, ISLe, ISB, QSB

4-х и 6-ти цилиндровые дизельные двигатели Cummins ISBe 140, 160, 185, 200

Дизели 4 ISBe/ 6ISBe обладают следующими преимуществами:

- Топливная система Common Rail обеспечивает высокое давление впрыска топлива независимо от частоты вращения коленчатого вала и дает исключительную приемистость, снижение шума и улучшенный пуск холодного двигателя.

- 24-х клапанная головка цилиндров с ОНВ типа воздух - воздух: идеально соответствует высокоэффективному турбокомпрессору, обеспечивая оптимальные значения крутящего момента, как на низких, так и на высоких оборотах.

- Задний привод агрегатов: для кулачкового вала, топливного насоса и вспомогательных агрегатов – обеспечивает лучшую компоновку в моторном отсеке и снижает уровень шума.

Дизельные двигатели Камминз ISBe 4 цилиндра

                   Модель                   Мощность                  Крутящий момент

Cummins 4ISBe 140             138/2700 (103 кВт)           450/1000-1700

Cummins 4ISBe 160             158/2500 (118 кВт)           600/1200-1700

Cummins 4 ISBe 185             183/2500 (136 кВт)          650/1200-1700

Cummins 4 ISBe 200            197/2700 (147 кВт)         550/1200-1700

Дизельные двигатели Камминз ISBe 6-ти цилиндровые

Cummins 6ISBe 185 - 183/2500 (136 кВт) 700/1200-1700

Cummins 6ISBe 210 - 207/2500 (155 кВт) 800/1200-1700

Cummins 6ISBe 230 - 227/2500 (169 кВт) 900/1200-1700

Cummins 6ISBe 245 - 242/2500 (180 кВт) 925/1200-1700

Cummins 6ISBe 270 - 266/2500 (198 кВт) 970/1200-1700

Cummins 6ISBe 285 - 281/2500 (210 кВт) 970/1200-1700

Дизельные двигатели Камминз ISLe

Cummins ISLe 280 - 276/2100 (206кВт) 1060/1100-1700

Cummins ISLe 310 - 315/2100 (235кВт) 1300/1100-1500

Cummins ISLe 340 - 335/2100 (250кВт) 1500/1200-1400

Cummins ISLe 375 - 355/2100 (265кВт) 1600/1200-1400

Cummins ISLe 380 - 375/2100 (280кВт) 1700/1300-1400

Дизельные двигатели Камминз QSB

Cummins QSB 4.5 - 115/2300 489/1500

Cummins QSB4.5 - 140/2000 622/1500

Камминз QSB 4.5 - 170/2500 622/1500

Cummins QSB 6.7 - 133/2100 584/1450

Cummins QSB6.7 - 178/2000 800/1400

Камминз QSB 6.7 - 200/2100 743/1500

Особенности двигателей Cummins QSB:

- Блок электронного управления двигателя обеспечивает передовую диагностику и позволяет программировать параметры.

- Электронный протокол передачи данных SAE J1587 и J1939;

- Блок цилиндров без гильз разработан с целью снижения шума, расхода масла на угар и повышения долговечности;

- Турбокомпрессор Holset разработан для улучшения характеристики крутящего момента при низких частотах вращения;

- Опции шумоизоляции обеспечивают подавление общего уровня шума на 4 дБ;

- Топливный фильтр со сроком службы 500 часов, имеет встроенный водоотделитель и датчик наличия воды в топливе;

- Габариты 777х632х958 мм (ДхШхВ) – для 4-цилиндровых, 1016х683х957 мм (ДхШхВ) – для 6-цилиндровых.

Общие параметры двигателей Cummins

Диаметр цилиндра и ход поршня

Двигатели объемом 3,9 и 5,9 л - 102 мм (4,02 дюйма) X 120 мм
Двигатели объемом 4,5 и 6,7 л - 107 мм (4,21 дюйма) X 124 мм

Рабочий объем (4-цилиндровые двигатели) - 3,9 и 4,5 л.
Рабочий объем (6-цилиндровые двигатели) - 5,9 и 6,7 л.

Порядок работы цилиндров (4-цилиндровые двигатели) - 1-3-4-2
Порядок работы цилиндров (6-цилиндровые двигатели) - 1-5-3-6

Масса двигателя Камминз в стандартной комплектации (ориентировочная):

Двигатели без системы рециркуляции отработавших газов

Сухая масса двигателя объемом 3,9 л - 370 кг
Сухая масса двигателя объемом 5,9 л - 470 кг
Сухая масса двигателя объемом 4,5 л - 375 кг
Сухая масса двигателя объемом 6,7 л - 475 кг

Дизели Cummins с системой рециркуляции отработавших газов

Сухая масса двигателя объемом 5,9 л - 519 кг

Клапанный зазор:

Впускной клапан 0,254 мм
Выпускной клапан 0,508 мм

Превышение максимально допустимой частоты вращения (максимум за 15 секунд) 4200
Минимальная температура окружающей среды для холодного запуска без вспомогательных средств -12,2°C
Минимальная частота вращения коленчатого вала стартером 150 об/мин
Частота вращения двигателя на холостых оборотах 600 об/мин

Топливная система двигателей Cummins

Давление в общем топливопроводе высокого давления

Двигатели объемом 3,9 и 5,9 л без системы рециркуляции отработавших газов - 250 - 1400 бар
Двигатели объемом 5,9 л с системой рециркуляции отработавших газов - 250 - 1600 бар
Двигатели объемом 4,5 и 6,7 л без системы рециркуляции отработавших газов - 250 - 1600 бар

Давление на входе в топливный фильтр во время работы двигателя

Двигатели только с шестерённым насосом (без электрического подкачивающего насоса) - 503 - 1303 кПа
Двигатели с электрическим подкачивающим насосом - 0 - 80 кПа

Система смазки двигателей Камминз

Давление масла:

На низких холостых оборотах (минимально допустимое) - 69 кПа
На номинальной частоте вращения (минимально допустимое) - 207 кПа

Давление открывания редукционного клапана системы смазки - 448 - 517 кПа
Перепад давления на масляном фильтре, при котором открывается перепускной клапан - 345 кПа
Ёмкость масляного фильтра - 0,95 л

Система охлаждения двигателей Cummins

Емкость системы охлаждения (только 4-цилиндровый двигатель) - 8,5 л

Емкость системы охлаждения (только 6-цилиндровый двигатель)

Двигатели без системы рециркуляции отработавших газов - 10 л
Двигатели с системой рециркуляции отработавших газов - 11 л

Рабочий диапазон термостата

Двигатели без системы рециркуляции отработавших газов - 82 - 92°C
Двигатели с системой рециркуляции отработавших газов - 88 - 97°C

Максимально допустимая рабочая температура

Двигатели без системы рециркуляции отработавших газов - 100°C
Двигатели с системой рециркуляции отработавших газов - 107С

Установка двигателя Cummins

Установите вспомогательные агрегаты и кронштейны, демонтированные при снятии двигателя.

Если задние опоры двигателя закреплены на коробке передач или редукторе, может потребоваться установка двигателя в сборе с этим агрегатом.

Снимите крышки со всех отверстий, закрытых при снятии двигателя.

Выполните центровку двигателя на шасси и затяните болты опор двигателя.

Подсоедините все вспомогательные агрегаты, установленные на двигателе и шасси, которые были сняты ранее.

Убедитесь в том, что все магистрали, шланги и трубопроводы правильно проложены и закреплены для исключения их повреждения. Проверьте надежность крепления и герметичность разъемов впускного и выпускного трубопроводов.

Если блоки привода не установлены на двигатель, закрепите их на картере маховика.

Залейте в двигатель Камминз чистое масло 15W-40.

На двигателях с системой рециркуляции отработавших газов обязательно снимите трубную заглушку с магистрали охлаждения этой системы при заливке охлаждающей жидкости.

Заполните систему охлаждения чистой охлаждающей жидкостью.

Для двигателей с системой рециркуляции отработавших газов установите трубную заглушку в магистраль охлаждения этой системы после заливки охлаждающей жидкости.

Выполните окончательную проверку и убедитесь в том, что все шланги, электропроводка, тяги и агрегаты правильно установлены и надежно закреплены.

Подключите аккумуляторные батареи. Отсоедините разъёмы жгутов проводов форсунок, расположенные на корпусе коромысел, для исключения запуска двигателя.

Для измерения давления масла установите манометр в главную масляную магистраль двигателя Cummins со стороны впускной системы.

При отсутствии штуцера в главной масляной магистрали установите манометр на головку масляного фильтра.

Систему смазки необходимо заполнить после окончания текущего или восстановительного ремонта перед запуском двигателя во избежание повреждения внутренних деталей.

Проворачивайте коленчатый вал до тех пор, пока масляный манометр не покажет наличие давления в системе.

Не следует включать стартер более чем на 30 секунд. Для уменьшения вероятности повреждения двигателя выждите 2 минуты перед следующим включением стартера, чтобы дать ему остыть.

После появления давления подсоедините разъемы жгутов проводов форсунок, находящиеся на корпусе коромысел.

Снимите манометр. Заполните топливную систему.

Дайте двигателю Cummins поработать на низких холостых оборотах в течение 2 - 3 минут.

Остановите двигатель и подождите 5 - 7 минут, пока масло стечет в масляный поддон.

Повторно проверьте уровень масла и охлаждающей жидкости.



avtodisel.ru
