роторные, цепные, гусеничные, малогабаритные и траншеекопатели мтз

Траншейный экскаватор – это землеройная спецмашина самоходного типа с непрерывным действием, имеющая в качестве рабочего органа многоковшовый или скребковый инструмент. В работе оставляет за собой выкопанную траншею конкретного профиля с одновременной транспортировкой из нее отработанного грунта. Траншейные экскаваторы стоят особняком среди рядов прочей спецтехники. Это происходит благодаря их специальному назначению и особенностям конструкции, позволяющим выполнять задачи, непосильные для других строительных и дорожно-строительных аппаратов.

Область применения траншейных экскаваторов

Назначение траншейных экскаваторов – подготовка ям, котлованов и траншей определенных размеров и формы для строительства различных объектов жилого, производственного либо дорожно-транспортного комплекса. Они используются на строительстве следующих объектов:

  1. Подземных коммуникаций различного назначения путем открытого рытья траншей:
    • Трубопроводов для транспортировки воды, газа, нефти и т.п.,
    • Централизованных систем отопления,
    • Канализационных систем,
    • Кабельных линий связи либо электроснабжения.
  2. Ленточных фундаментов большой протяженности для установки различных зданий и сооружений,
  3. Для создания ровных контуров будущих котлованов и других строительных выемок.

ИНТЕРЕСНО! Траншеекопатели, в отличие от одноковшовых экскаваторов, способны разрабатывать грунт абсолютно любого типа, даже мёрзлый и каменистый.

Особенности конструкции

Независимо от вида землеройного оборудования и особенностей самой машины, все траншейные экскаваторы сохраняют одинаковый набор основных частей:

  • Базовый тягач пневмоколесного либо гусеничного типа, который обеспечивает равномерное поступательное передвижение всего агрегата,
  • Рабочее оборудование роторного или цепного типа, закрепленное на машине навесным либо полуприцепным способом,
  • Отвальное устройство, ссыпающее грунт в отвал либо транспортные средства для последующего вывоза,
  • Дополнительное подъёмно-спусковое устройство для управления подъёмом и установкой в рабочее положение навесного оборудования.

Виды

Наиболее распространены классификации траншейных экскаваторов по виду самого тягача (колёсный или гусеничный) и по типу рабочего оборудования, где различают роторные и цепные машины.

Цепные

Цепные траншеекопатели (ЭТЦ) имеют рабочее оборудование в виде одно-либо двухрядной бесконечной (спаянной в кольцо) цепи. Она, огибая наклонную раму, несет на себе ряды ковшей или скребков определенной ширины.

Крепление цепи может быть:

  • Свободное, с провисанием на поддерживающих и направляющих роликах,
  • Жесткое на баровом рабочем органе машины.

При этом каждый из копающих ковшей оснащен режущим элементом и специальными откосообразователями, с помощью которых можно настраивать машину на рытье траншеи прямоугольного либо трапециевидного профиля.

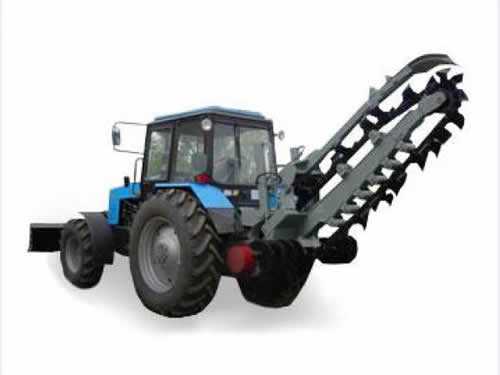

Цепной траншейный экскаватор

В работе малогабаритного траншеекопателя цепи движутся поступательно сразу в двух направлениях: вокруг рамы или бара для отделения и транспортировки грунта, а также в сторону тягача для отрывания кусков грунта определенной глубины. С помощью цепного экскаватора можно получить глубину траншеи более 8-ми метров, а ширину – от 0,14 м и выше.

Роторные

Траншейные экскаваторы с рабочим органом роторного типа (ЭТР) разрабатывают грунт с помощью нескольких или одного жесткого колеса (ротора), на котором и размещены ковшовые резаки или зубья. Копка траншеи проходит при вращении этого колеса вокруг рамы на роликовых элементах с постепенным увеличением толщины снимаемой стружки от нуля до максимума.

ВАЖНО! Преимущество использования роторного траншеекопателя – возможность разработки пнистых грунтов благодаря превращению ротора в диско-фрезерный элемент при замене ковшей зубьями.

Роторная машина может прокапывать траншеи глубиной до 3-х и шириной от 0,8 до 2,5 метров. Она имеет более высокий КПД и большую производительность работы, чем цепная, но рытье более глубоких траншей для неё проблематично, т.к. влечет за собой сильное увеличение массы и габаритов навесного оборудования.

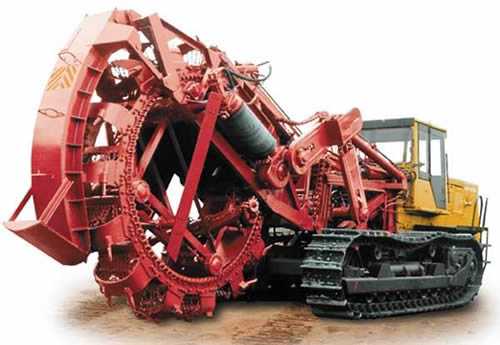

На фото роторный траншеекопатель

Гусеничные

Траншейные экскаваторы производятся на базе колёсных или гусеничных спецмашин. При этом тягачи на гусеничной основе дают такие преимущества, как:

  • Большую проходимость и сцепление с грунтом.
  • Более высокую мощность, при этом мощностные возможности рекордсменов достигают 1500 л.с.
  • Возможность как наклонного, так и вертикального расположения рамы с режущими элементами.

    Вертикально расположенная рама расширяет область применения экскаватора, позволяя копать траншеи на холмистой местности и склонах.

  • Смещение рамы относительно тягача для копки траншеи вдоль дороги, по правую либо левую сторону от неё.

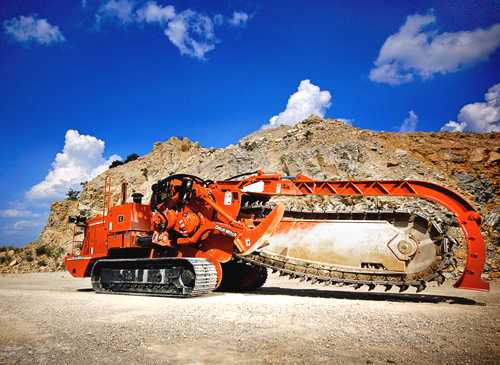

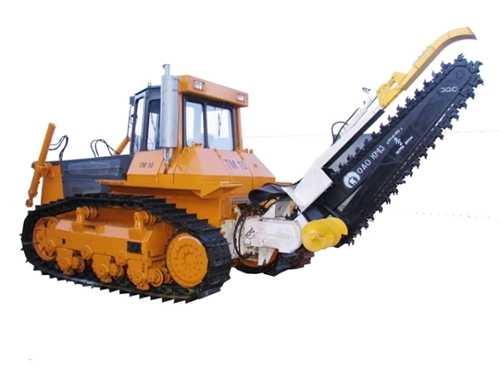

Гусеничный траншеекопатель

Производители

Изготовлением траншейных экскаваторов занимаются компании по производству спецтехники как отечественного, так и зарубежного происхождения, с представительствами в разных странах мира.

Caterpillar

Caterpillar (США) – мировой лидер в изготовлении всевозможной спецтехники разного класса тяжести. Его модельные линейки включают наземные и подземные аппараты, используемые в разработке полезных ископаемых, а также сельскохозяйственных, строительных, карьерных и других подобных работах. Траншеекопатели Caterpillar предназначены для работы в строительстве для жилищных, сельскохозяйственных либо коммерческих целей. Они отлично справляются с выемкой неглубоких траншей для прокладки трубопроводов и кабеля.

Vermeer Manufacturing Company

Vermeer Manufacturing Company (США) представляет несколько модельных линеек экскаваторов (это несколько десятков моделей), включающих модификации на колёсном и гусеничном ходу, с оборудованием как цепного, также и роторного типа. Техника этой фирмы оборудована электронным управлением посредством микропроцессорной системы, которая синхронизирует действия тягача и рабочих органов машины. Благодаря этому упростились управление и диагностика машины. Кроме этого, некоторые модели оснащены лазерными системами для контроля глубины траншеи.

Case Corporation

Модельные линейки Case Corporation (Франция) для траншейных экскаваторов значительно уже, чем у «Vermeer». Это колёсные машины с планетарными мостами весом от 327-и до 5761 кг, имеющие в качестве основного либо дополнительного оборудования копатели цепного и дискового типа, а также бурильную установку и др.

ООО «Радицкий машиностроительный завод»

Радицкий завод (Россия, Брянск) производит экскаваторы роторного типа на базе гусеничных тракторов Т-170. Это колоссальная техника весом до 32-х тонн, дающая особенно большую ширину траншей и имеющая габаритные конвейеры для эвакуации отвала грунта. Отлично приспособлены к работе со сложными породами, содержащими мелкоабразивные частицы. Широкое применение находят в газо-и нефтепроводных работах.

ДГУП «Дмитровский экскаваторный завод»

Дмитровский завод представляет цепную технику с несколькими видами цепей зимнего и летнего вариантов, отличающихся по длине, ширине и величине зубца. Основной базовый трактор здесь – МТЗ-82. Есть модели, дающие траншею шириной до 110-ти см и глубиной до 1,5 м.

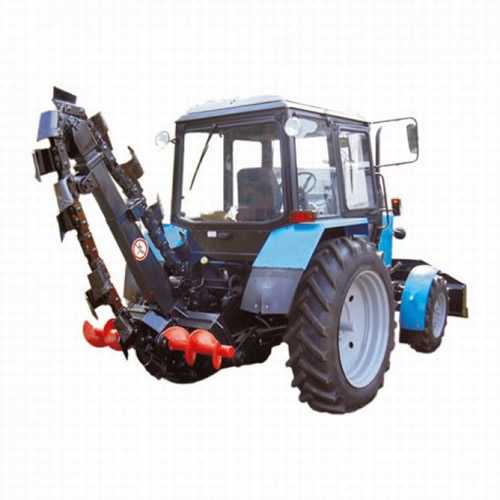

Цепной траншейный экскаватор ЭЦУ-150 на базе трактора МТЗ-82

ОАО «Михневский ремонтно-механический завод»

Михневский завод предлагает потребителям цепные экскаваторы как с «летними», так и с «зимними» цепями. Они отличаются шириной: 140 мм для зимнего варианта и до 410-ти для летнего. Конструкторы завода постоянно усовершенствуют свою технику, добавляя новые элементы и возможности.

Последняя новинка «Михневцев» – двухбаровые траншеекопательные машины.

ОАО «Копейский машиностроительный завод»

Копейским заводом (Россия, Челябинск) выпускается горно-шахтное оборудование на цепной и баровой основе, приспособленное для работы с мёрзлыми грунтами. Модели имеют широкий диапазон веса и длины бара в стандартной поставке и широкий набор дополнительного навесного оборудования. Конструкция крепления навески очень проста и предполагает возможность замены её силами оператора.

Возможно вас заинтересует: деревянные заготовки для декупажа продаются тут

magistraltrade.ru

Цепной траншеекопатель - Большая Энциклопедия Нефти и Газа, статья, страница 1

Цепной траншеекопатель

Cтраница 1

Цепные траншеекопатели для крепких и мерзлых грунтов ( см. рис. 195) снабжаются полуковшами, одинарными и двойными полуковшами-скребками с принудительной разгрузкой, а также ковшами с уши-рителями для сооружения траншей шириной больше ширины ковша. Такие же полуковши устанавливают по ковшовой раме, с тем чтобы они перекрывали траектории друг друга по высоте. Привод этих полуковшей обеспечивается цепными или карданными передачами.  [1]

Как и цепные траншеекопатели, роторные машины все чаще оборудуются гидравлической системой опускания и подъема ротора ( см. рис. 37, б, в и г), устанавливаются на пневмоколесном или автомобильном ходу, а также монтируются на колесных и гусеничных тракторах.  [2]

Траектория ковшей цепных траншеекопателей ( рис. 188) представляет собой наклонную или вертикальную прямую; это зависит от наклона ковшовой рамы, которая опускается на заданную глубину копания ( веерная разработка), после чего включается ходовой механизм и копание траншеи осуществляется рабочим перемещением машины.  [4]

Рабочее оборудование цепных траншеекопателей может быть ковшовым, обычно с одним, реже с двумя рядами ковшей. При наклонной ковшовой раме с механическим подъемом усилие подачи передается горизонтальной составляющей веса рамы, что при разработке крепких грунтов часто оказывается недостаточным. При этом продольные габариты машины в транспортном положении получаются большими.  [6]

Для рытья траншей применяется цепной траншеекопатель со шнековым отвалом, который используется для засыпки траншей.  [7]

Причиной фактически заниженных мощностей цепных траншеекопателей зарубежных фирм, очевидно, является меньшая экономическая эффективность этих машин при разработке крепких грунтов по сравнению с роторными машинами. Это вызвано, видимо, повышенным износом цепных рабочих органов и увеличением у них потерь мощности на трение, поскольку при разработке очень крепких грунтов натяжение цепи сильно возрастает. С другой стороны, надобность разработки траншей глубиной более 3 - 3 5 м в очень крепких грунтах и объем этих работ, очевидно, не так велики. В данном случае такие работы могут быть выполнены применением более легких и дешевых машин меньшей мощности и производительности. Эти соображения не могут быть полностью приняты для наших условий, где объемы таких работ значительно больше.  [8]

Таким образом, снижение kl у цепных траншеекопателей по мере увеличения их типоразмера уже при скорости хода 100 м / ч составляет до 58 % ( вместо 13 % у роторных), при скорости 200 м / ч - 72 % ( вместо 32 % у роторных), а при скорости 300 м / ч работа машин большой мощности практически невозможна.  [9]

В табл. 16 и 18 приведены характеристики современных цепных траншеекопателей малой, средней и большой мощности, а в табл. 17, 19 и 20 - роторных траншеекопателей.  [11]

Для устройства узких траншей с последующей укладкой трубопровода рекомендуется использовать малогабаритные цепные траншеекопатели, щеленарезныс машины.  [12]

Как видно из таблицы, при обычном рабочем оборудовании и равной емкости ковшей цепные траншеекопатели

имеют по сравнению с роторными меньшую мощность двигателей, почти вдвое меньшую производительность и соответственно меньшие рабочие скорости хода. При этом они реализуют и значительно меньшие удельные усилия на ковшах. Основной причиной этого является то, что скорость ковшей у цепных машин независимо от мощности не превышает 1 2 м / сек, тогда как у роторных траншеекопателей она колеблется от 1 6 м / сек у самых малых до 2 5 м / сек у наиболее мощных.  [14]

Страницы:      1    2

www.ngpedia.ru

Траншеекопатель

Траншеекопатель это часть строительного оборудования которое используется для того что бы копать траншеи, особенно для прокладки труб и кабелей, для установки дренажных или окопных канав в военное время.

Траншеекопатель может варьироваться в размерах от мотоблок моделей, приспособленых для погрузчиков или тракторов, и очень тяжелой гусеничной тяжелой техники.

Типы

Траншеекопатели бывают разных размеров и могут использовать различные орудия копания, в зависимости от требуемой ширины и глубины траншеи и твердости поверхности которые должны быть вскрыты.  С

Траншеекопателями следует обращаться с особой осторожностью, потому что они очень опасное оборудование.

Траншеекопатель в виде колеса

Траншеекопатель колесо или rockwheel состоит из зубчатого металлического колеса. Это дешевле в эксплуатации и обслуживании, и может сократить тяжелые земляные работы, чем цепь типа траншеекопатели. Благодаря колесу можно работать в жесткой или мягкой почве, либо в однородной (плотных горных пород, ил, песок) или гетерогенный (сплит или щебня, наносов, морены). Это особенно хорошо, так как режущее колесо работает по очистке почвы, как роторный, но не как рашпилем (цепной траншеекопатель). Следовательно, оно будет менее чувствителен к присутствию блоков в почве. Они также используются, чтобы сократить тротуар для содержания дорог и получить доступ к инженерным коммуникациям по дорогам.

Благодаря своей конструкции колеса могут позволить достичь с той же переменной режущей глубины, сохраняя постоянный угол обработки почвы с относительно небольшим диаметром колеса (что позволяет снизить вес и, следовательно, давление на землю и высоту устройства для транспортных целей, в частности).

Последнее, но не менее преимущество предлагаемых режущих элементов. Эти сегменты (от 6 до 8 в зависимости от диаметра), которые размещены вокруг колеса, имеют зубья, которые более или менее уплотнены в зависимости по какой либо причине, что им придется столкнуться. Эти инструменты, которые могут быть легко заменены вручную и позволяют регулировать по разной ширине резки на одном колесе. Зубы расположены в полу сферической конфигурации, чтобы увеличить удаления материалов из траншеи. Зубы на rockwheel съемные и выполнены из высокопрочных сталей (HSLA стали, инструментальные стали и быстрорежущей стали) или твердого сплава. Когда машина находится в интенсивном использовании, зубья, возможно, придется часто менять, даже ежедневно.

Система прокладки и эжекторов позволяет перенести раскопки материалы от края траншеи, и поэтому, чтобы избежать возможной "переработки". Колесные траншеекопатели могут быть установлены на трассах с резиновыми шинами.

Цепные траншеекопатели

Цепной траншеекопатель режет с рытья цепи, которая приводится в движение вокруг округлой металлической оправе, или бума. Она похожа на гигантскую бензопилу. Этот тип траншеекопателя может рыть основания, что это слишком сложно, чтобы разрыть ковшом типа экскаватора. Этот тип траншеекопателя может сократить узких и глубоких траншеях. Угол наклона стрелы можно регулировать для контроля глубины резания. Чтобы вырезать траншеи, бум проходит под фиксированным углом, а машина ползет медленно.

Цепной траншеекопатель является отличным инструментом для рытья траншей для больших диаметром сетей (телекоммуникации, электричество, канализация, вода, газ, канализация....), особенно в сельской местности. Раскопаные материалы могут быть удалены по конвейерной ленте обратимой либо справа или слева.

Существуют различные методы для раскопки траншеи в рок - в основном сверла и взрыва, гидромолоты и цепные траншеекопатели. Выбор методов земляных траншей необходимо принимать во внимание целый ряд рок-н-машина свойствами. Предполагается, что преимущества использования цепочки траншеекопатели в подходящих рок перевешивают недостатки и, возможно, затрат и выгод и меньше негативных экологических эффектов по сравнению с альтернативными методами.

www.modeli96.ru

Рекомендации по выбору траншеекопателя – Основные средства

Характеристики грунта

Прежде всего оцените характеристики грунта и условия его разработки. Это очень важно. По характеристикам грунта можно определить, какой из траншеекопателей способен проложить траншею в данном грунте и какова будет его производительность в данных конкретных условиях, ведь понятно, что машина работает намного быстрее и эффективнее в мягкой почве, чем в каменистом грунте.

Характеристики грунта могут кардинально различаться в разных местах, иногда находящихся буквально на расстоянии часа езды один от другого. Тем более важно знать свойства грунта, если вы собираетесь работать в незнакомой местности. Машины и приемы работы, которые хорошо себя зарекомендовали в одном месте, могут совершенно не работать в другом. И причина не обязательно в том, что машина не может справиться с новой работой – возможно, она просто оснащена режущей цепью с зубьями не того типа (о выборе типа зубьев см. ниже). Например, машина прекрасно прокладывает траншеи через картофельные поля, но становится абсолютно беспомощной на каменистом грунте.

Поэтому, для того чтобы подобрать траншеекопатель, оптимально подходящий к данным условиям, рекомендуется воспользоваться опытом местных дилеров/ дистрибьюторов фирмы – производителя траншеекопателя, у которых в штате имеются специалисты, знакомые с местными условиями. Они помогут выбрать подходящую машину. Фирма-производитель может дать общие рекомендации по техническим характеристикам машины и другим вопросам, но условия по всей стране различны. Местные дилеры хорошо знакомы с их спецификой, и их опыт следует использовать, тем более что проконсультироваться можно бесплатно.

Компактная или большая машина?

Условимся считать компактными траншеекопатели, которые управляются оператором, идущим рядом с машиной, а траншеекопателями больших типоразмеров – машины, оборудованные сиденьем (и часто – комфортной кабиной) для оператора.

Объем и условия работы. При выборе траншеекопателя прежде всего следует оценить объем работы: глубину, ширину и длину траншеи. Это сразу позволит кардинально сократить список возможных для выбора машин, скорее в нем останется всего лишь несколько моделей.

Компактные машины обычно выбирают для выполнения небольших, кратковременных работ или если машина используется непостоянно, от случая к случаю. Например, коммунальные работники применяют их для прокладки небольших траншей от дома до дороги. В течение остального времени траншеекопатель не работает и коммунальщики выполняют другую работу. Поэтому им достаточно простейшего траншеекопателя. Также целесообразно использовать компактные машины, если условия работы нетяжелые: например, нужно проложить траншею глубиной 300–450 мм в мягком суглинке. Если частный владелец коттеджа хочет самостоятельно вырыть траншеи под коммуникации, он может взять в аренду небольшой траншеекопатель и, затратив достаточно много времени, выполнить эту работу. А вот для профессиональных строителей время – деньги, им необходимо выполнить работу как можно быстрее, следовательно, им нужен траншеекопатель помощнее.

Траншеекопатели с сиденьем оператора имеет смысл выбирать, если машина используется ежедневно с утра до вечера (оператору будет тяжело целый день ходить за машиной) и приходится выкапывать траншеи глубже 900 мм и шире 150 мм либо большой длины. У машины большого типоразмера мощный двигатель, режущая цепь вращается с высоким крутящим моментом, она быстрее и эффективнее прокладывает траншею в тяжелых условиях: в плотной глине, известняке, песке, галечной россыпи и даже в скальной породе.

Важно правильно оценить и рассчитать объем работ. Если вы выберете машину слишком малого типоразмера, темп работы будет низким, а сроки выполнения неоправданно затянутся. Например, можно отрыть 15-километровую траншею 40-сильным траншеекопателем, но придется затратить на эту работу целый год.

Также важно правильно оценить условия работ. Например, если вы разрабатываете каменистую породу небольшим легким траншеекопателем, машина будет «подскакивать», а оператор должен будет прилагать большие усилия, управляя ею. В машине будут возникать мощные вибрации, которые вредны для конструкции.

С другой стороны, если вы выберете траншеекопатель слишком большого типоразмера, стоимость работ окажется чрезмерно высокой.

При работе с некоторыми типами грунтов приходится использовать траншеекопатель большего типоразмера, чем требуется по расчетам, основанным на размерах траншеи. При прокладке траншеи в сыпучем грунте – галечной россыпи или песке – скорее всего придется откапывать траншею глубже и шире, чем задано, чтобы компенсировать осыпание грунта, и для этого потребуется машина большего типоразмера.

Достоинства и недостатки больших и малых траншеекопателей. Компактными траншеекопателями легче управлять, удобнее работать в тесном пространстве, стоимость владения и эксплуатации у них меньше. Эти машины, как правило, имеют ширину менее 900 мм и свободно проходят через ворота и калитки в заборах и даже через дверные проемы в домах – если нужно попасть на задний двор коттеджа, пройдя через дом. С другой стороны, и производительность такой машины невелика.

Как правило, чем большего типоразмера машина, тем выше ее производительность, мощность и масса. Все компоненты машины массивнее, прочнее, они способны противостоять высоким нагрузкам и выдерживать тяжелые условия эксплуатации, работать с более плотными и тяжелыми грунтами.

Большая масса в ряде сложных случаев эксплуатации является преимуществом траншеекопателя. Например, когда в почве попадается крупный валун, зубья режущей цепи цепляются за него и машина начинает приподниматься и даже подпрыгивать над землей. Большая масса машины помогает опорной раме (стреле) траншеекопателя оставаться в грунте, противодействуя силе, выталкивающей опорную раму из прокладываемой траншеи.

Обычно такие машины оснащаются еще и бульдозерным отвалом, с помощью которого машина сама закапывает траншею после закладки кабеля или трубы, а также целым рядом других навесных орудий для выполнения многих иных функций.

Выбор режущей цепи и типа зубьев

Очень важно правильно оснастить траншеекопатель в зависимости от характеристик грунта, в котором предстоит отрыть траншею.

Cуществует множество видов зубьев режущих цепей, предназначенных для разработки различных грунтов. Производители называют их по-разному. Приведем для примера наименования одной из компаний.

«Чашка» – зубья изогнутой формы часто используются в компактных навесных грунторезах. Они подходят для разработки мягких грунтов: торфа, суглинка, почвы, увлажненной глины и песка. Зубья-«чашки» не имеют твердосплавных наплавок, поэтому данные цепи дешевле других.

«Акулий плавник» – это наиболее универсальные цепи, подходят и для мягкого, и для каменистого, абразивного или плотного грунта, например мягкого известняка. Зубья имеют твердосплавный карбидный наконечник и служат достаточно долго.

Существуют режущие цепи с комбинированным комплектом зубьев – «акулий плавник» и «чашка», установленных попеременно.

«Сосулька» (или «конус») – оснащены наконечниками из твердого сплава, предназначены для разработки наиболее тяжелых грунтов, таких как твердый известняк, мерзлый грунт и трещиноватая порода.

Зубья могут быть приварены к цепи или закреплены болтами. Конечно, проще заменить зубья с болтовым креплением. К тому же можно менять ширину траншеи путем замены зубьев на цепи. С другой стороны, сварные крепления зубьев не ослабнут и не требуют регулярного подтягивания.

Гидростатический или механический привод

Некоторые специалисты считают, что преимуществом траншеекопателя с механическим приводом является более высокая производительность, так как у него меньше вероятность перегрева и больший КПД. Недостатком механического привода является больший по сравнению с гидростатикой объем технического обслуживания из-за большего количества механических узлов и деталей в конструкции: приводной ремень, муфта сцепления, коробка передач и т. д. Соответственно преимуществом гидростатического привода считаются меньшее количество вращающихся деталей, простота эксплуатации и ремонта, надежность.

Гусеничный или колесный ход?

Тип ходовой части траншеекопателя выбирается в зависимости от вида и состояния поверхности грунта. Многие производители предлагают машины на резиновых гусеницах. По сравнению с колесами гусеничная ходовая имеет как минимум два преимущества: обеспечивает низкое давление на грунт, то есть возможность машине не проваливаться в слабый, размокший грунт, и меньше повреждается поверхность почвы, а также высокое тяговое усилие, которое необходимо при работе траншеекопателя в сложных условиях. В условиях, при которых колеса траншеекопателя будут пробуксовывать на мягком грунте и производительность машины сильно уменьшится, поможет использование гусеничной машины. Поэтому траншеекопатели на гусеничном ходу приобретают все большую популярность на рынке. Потребители отмечают высокую производительность гусеничных траншеекопателей, это способствует росту спроса на такие машины.

Колесный траншеекопатель рекомендуют выбирать, когда требуется высокий темп работ: например, прокладка в течение одной смены более 100 м траншеи.

* * *

В завершение оцените, будет ли выполнена работа в течение отпущенного на нее времени? Именно на этой оценке должен основываться ваш выбор машины. Не старайтесь обойтись чересчур маленькой машиной. Даже если она способна выполнить необходимую работу, это займет слишком много времени и машина выработает весь свой ресурс. С другой стороны, не стоит покупать большую и дорогую машину, если для нее нет достаточного объема работ, дорогая машина не должна простаивать.

os1.ru

Цепной траншеекопатель по доступной стоимости от фирмы «Парк-КТ»

Технические характеристики

Характеристики
цепного траншеекопателя
2086.31.00.000 2086.31.00.000-01 2086.31.00.000-02 (бесшнековый) 2086.31.00.000-03 (бесшнековый)
Ширина прорезаемой траншеи, мм 140, 190, 270, 400 мм 140, 190, 270 мм 140, 190, 270, 400 мм 140, 190 мм
Предельная глубина прорезаемой траншеи, м 1,6 2,0 1,6 2,00
Габаритные размеры:
- длина по режущему органу, м
3,5 4,3 3,5 4,3
- ширина по шнекам, м 1,35 1,35 0,95 0,95
- высота по режущему органу, м 1,24 1,24 1,24 1,24
Скорость движения режущей цепи (номинальная частота вращения ВОМ n=540 и 1050 об/мин), м/с 0,89 0,89 0,89 0,89
Рабочее давление гидросистемы, МПа 12,5 12,5 12,5 12,5
Производительность в нормальных условиях, м/мин. 1-1,5 1-1,5 1-1,5 1-1,5

За более чем одиннадцать лет работы мы приобрели колоссальный опыт по доставке как самой техники, так и запчастей к ней авто-, ж/д и авиатранспортом. Время и стоимость доставки минимальны, а до транспортных компаний доставляем, разумеется, и вовсе бесплатно.

Отгрузка: в течение суток с момента, когда мы получили предоплату.

Оплата: 100% после подписания договора (но можем рассмотреть и другие возможности).

Гарантия: шесть месяцев с момента старта эксплуатации, но не более девяти месяцев с даты приобретения.

Увы, полноценных аналогов в плане сочетания функциональности, низкой стоимости и уровня надежности в РФ нет.

kopimash-pkt.ru

Траншеекопатель - это... Что такое Траншеекопатель?

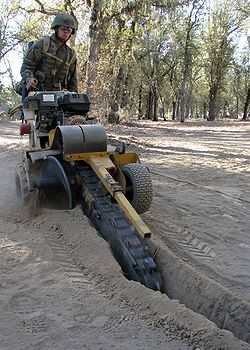

Малогабаритный траншеекопатель во время работы

Траншеекопа́тель (англ. Trencher) — строительная машина, применяемая для рытья траншей и последующей прокладки инженерных коммуникаций (трубопроводов, кабелей и т. д.)[1][2].

Применение траншеекопателя

Область применения траншеекопателя разнообразна:

  • рыхление твердой почвы
  • снятие дорожного полотна
  • подготовка грунта для строительных площадок
  • вырезка блоков земли при пересадке деревьев

Виды траншеекопателей

По массогабаритным характеристикам:

  • малогабаритные[2]
  • компактные
  • тяжелые[2]

По типу:

  • Траншейные экскаваторы (в том числе быстроходные траншейные машины)
  • Баровые (щелерезные) машины
  • Плужные траншеекопатели

Дополнительное оборудование

В зависимости от модели траншеекопатели могут комплектоваться задней лопатой, фрезой, бульдозерным отвалом, кабелеукладчиком, вибрационным плугом.

Преимущества траншеекопателей

  • ровные края траншей, что уменьшает риски провала и обсыпания грунта
  • работы могут производиться в любом грунте (от неустойчивых до мерзлых)
  • снижение объёма работ по вывозке грунта
  • выкопанный грунт можно использовать при засыпке траншеи, в то время как при использовании экскаватора образуются глыбы, которые нужно будет разбивать
  • большая производительность
  • работа при низких температурах
  • траншеи различной ширины (от 140 до 410 мм) и глубины (до 2м)
  • меньшая площадь разрушения дорожного полотна

Устройство траншеекопателей

В зависимости от модели можно выделить такие части траншеекопателя как гидроуменьшитель, механизм привода, отвал, плужки.

История

В январе 1934 года первый траншейный экскаватор в СССР МК-1 был изготовлен Дмитровским экскаваторным заводом. Он использовался для копания траншей для прокладывания систем водопровода и канализации. Глубина траншеи, выкапываемой МК-1 составляла 2,25 м.

Цепной экскаватор МК-II, выпущенный заводом «Красный экскаватор» в середине 30-х годов в Киеве, стал самой крупной моделью траншейных экскаваторов в те годы. Максимальная глубина траншеи, выкапываемой МК-II составляла 6 м при ширине 1,2 м.

Во время Великой Отечественной войны производство траншейных экскаваторов было сведено к минимуму — всего 11 штук за пять лет. До войны в СССР было произведено 525 штук.

МК-IМ — экскаватор-канавокапатель, выпущенный Дмитровским заводом в 1947 году. Максимальная глубина выкапываемой траншеи составляла 3,5 м. Позже модель МК-IМ была модернизирована и получила название ЭТ-351.

В 1949 году компанией «The Charlie’s Machine Shop» (букв. «Мастерская Чарли») был создан механизированный компактный траншеекопатель Ditch Witch, который позволил снизить трудоемкость работ при прокладке подземных линий водопровода от главной улицы до дома.

В первой половине 50-х годов в Киеве завод «Красный экскаватор» начал производство дренажных экскаваторов ЭТ-141, которые использовались для выкапывания траншей под прокладку гончарных труб под заданным углом

В середине 50-х годов Дмитровский завод начал выпуск универсального траншейного экскаватора ЭТУ-353. Для данной модели можно было использовать сменное оборудование для работы как в неустойчивых, так и твердых и мерзлых грунтах.

В 1957 году завод «Красный экскаватор» начал осваивать производство ЭТН-122 — первой в СССР траншейной машины, базой для которой стал колесный трактор Беларусь. Модель оснащалась плужковыми рабочими органами, что позволяло отваливать из траншеи вырытый грунт.

В конце 50-х годов на экскаваторный завод в Таллине было передано производство двух моделей завода «Красный экскаватор» — ЭТ-142 и ЭТН-122. Также в эти годы Московский экспериментально-механический завод (МЭМЗ) изготавливал роторные экскаваторы для выкапывания траншей.

Завод ирригационных машин в Брянске в 60-е годы занимался производством двух типов траншейных экскаваторов, которые применялись в сфере мелиоративного и нефтегазового строительства.

В начале 70-х годов создаются высокопроизводительные модели на базе дизель-электрического трактора ДЭТ-250. Глубина выкапываемой траншеи составляла 2,5 м, ширина по дну — 2,1 м, а по верху — 3,2 м.

В течение полувека в Советском Союзе было произведено более ста моделей траншейных экскаваторов и их модификаций.

Примечания

Литература

  • Железнодорожный транспорт: Энциклопедия / Гл. ред. Н. С. Конарев. — М.: Большая Российская энциклопедия, 1994. — 559 с. — ISBN 5-85270-115-7

dik.academic.ru

Разновидности траншеекопателей


Траншеекопатель навесной

Траншеекопатели — это механические устройства для рытья траншей. Выпускаются только в навесном исполнении. В зависимости от назначения (устройство траншей под укладку электрических кабелей, линий связи, труб различного диаметра для транспортировки воды, тепла, нефти или газа, под дренаж и т.д.) подобное оборудование может представлять собой и небольшой мотоблок, который навешивается на обычный колесный трактор, и огромный механизм, установленный на базе мощной гусеничной техники.

Второе важное отличие траншеекопателей друг от друга — рабочий инструмент, тип которого зависит от того, в каком грунте будет прокладываться траншея и каких размеров она будет по глубине и ширине. В зависимости от назначения и типа рабочего инструмента траншеекопатели бывают цепными, универсальными (для всех видов почвы), для работы в городских условиях и даже для ландшафтного дизайна — портативные.

Цепные траншеекопатели — самые распространенные

Конструктивно это огромная бензопила, которая вгрызается в грунт и способна прорезать траншеи различных размеров и сколь угодно протяженные по длине. Необходимая глубина траншее задается углом наклона этой самой «бензопилы», а скорость движения транспортной платформы зависит от категории грунта. Разновидностью цепного траншеекопателя является траншейных экскаватор. Он широко используется в сельском хозяйстве для производства дренажных работ на заболоченных полях и животноводческих фермах и площадках. Вынимаемый ковшами грунт удаляется конвейерной лентой и может использоваться для обваловки траншеи.

Траншеекопатель Rockwheel подходит для любого типа грунта

Это настоящее «колесо для горных пород» (так переводится название с английского). Поэтому Рокуилл способен проложить траншею в любом грунте. Но он универсален. Если уж Rockwheel способен запросто прорезать траншею в горных породах и щебенистых грунтах, то в песчаных и илистых — тем более. Отсюда и его широкая популярность у строителей и землеустроителей.

Микро — городской вариант

Вышеназванные траншеекопатели — это неповоротливые монстры, которые в тесноте города будут вести себя, как слон в посудной лавке. Поэтому в городских условиях чаще используются небольшие траншеекопатели — микро, использующие в качестве рабочего инструмента режущий диск. Самая подходящая техника для небольших улочек, дворов и тротуаров.

Портативный — незаменим в ландшафтном дизайне

Небольшой по весу, простой в управлении и неприхотливый в эксплуатации, такой траншеекопатель просто незаменим там, где требуется филигранная точность и аккуратность: в ландшафтном дизайне, благоустройстве и озеленении. Рабочий инструмент — острые лезвия, которые вращаются в вертикальной плоскости.
