Технические характеристики бульдозера Caterpillar D6R (Cat)

Каждый класс спецтехники имеет свои уникальные характеристики, и даже целевое предназначение, и технические характеристики  бульдозера Caterpillar D6R прямо указывают на этот момент. В качестве основы для конструкционного решения была взята основа трактора, который имел аналогичное строение с бульдозерной техникой. Американский производитель создал поистине уникальные технические характеристики бульдозера Cat D6R.

Назначения спецтехники

Согласно основным техническим характеристикам бульдозера CAT D6R он относится к общему классу тяжёлой техники. Главное предназначение, это проведение любой сложности земляных работ, которые характерны для данного класса спецтехники. Машина используется во многих отраслях тяжёлой, горнодобывающей промышленности, а также в социальной сфере и коммунальном хозяйстве.  Все механизмы управления, а также основная часть конструкции агрегатной техники сконструирована для эксплуатации при особых температурных режимах, и технические характеристики бульдозера Катерпиллер Д6, указывают, на минимально возможную температуру в -50 С, а максимальная температура эксплуатации от +50 С и более.

Допускается применение данной серии машины в высокогорных условиях, и органы управления бульдозера Катерпиллер Д-6 хорошо зарекомендовали себя на высоте до 3000 метров. Машина оснащена достаточно эффективным навесным оборудованием, которое отлично справляется с рыхлой почвой и промёрзшим грунтом.  В некоторых случаях для разработки скальных пород на высоте, мощность бульдозера Caterpillar D6R вполне справится с поставленной задачей.

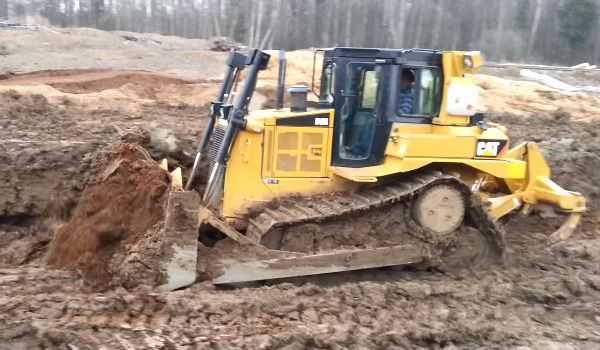

Бульдозер Caterpillar D6R в работе

Общие технические параметры конструкции бульдозера

Согласно общей спецификации бульдозерной техники, мы можем заметить, что машина имеет высокий тяговый класс и уникальный вариант исполнения, позволяющий эксплуатировать в любых технологических и производственных условиях.  Ниже приведена краткая таблица расхода топлива бульдозера Caterpillar D6R и прочие основные технические параметры машины.

Технические характеристики	Значение
Длина машины	3860 мм
Ширина спецтехники с отвалом	3360 мм
Ширина без учета отвала	2640 мм
Высота бульдозера в конструкционном элементе защиты для опции опрокидывания	3195 мм
Ширина колеи	2160 мм
Общий дорожный просвет	507 мм
Вместимость отвала	4,28 м3
Общая эксплуатационная масса	18,605 тонн
Мощность мотора	130 л.с.
Расход мотора	16,5 л\час
Объем бака	408 литров

Особенности строения спецтехники

Агрегатная техника имеет ряд технических параметров, которые были переняты от основного трактора, вместе с этим производитель улучшил основные данные машины, для работы в особо тяжелых условиях. Приборная панель работает идеально, и все данные физического и механического состояния машины можно наблюдать даже при ярком солнечном свете.

• Двигатель. Для спецтехники была реализована идея установки мотора класса CAT C9 ACERT. Параметр мощности силовой установки 136 кВт, при этом максимальная мощность достигает значения 164 кВт.  В двигателе предусмотрена специальная конструкция турбины, которая имеет нагнетающий характер исполнения. Общие данные объёма двигателя составляют 8,8 литров.
• Трансмиссия. Для этой серии машины была разработана уникальная конструкция трансмиссии, которая учитывает поток постоянной мощности при различных режимах работы машины, учитывая различные уровни эксплуатации. В конструкции были предусмотрены высокопрочные узлы, которые позволяют без усилий производит переключение мощности и прочих параметров.
• Кабина. Для рабочего места оператора бульдозера была разработана панорамная кабина, позволяющая обеспечить лучший обзор видимости местности. Дополнительно реализованы шумопоглощающие эффекты, а также мощный кондиционер и современная система отопления для работы в низкотемпературных режимах.
• Управление. Достаточно простая и интуитивно понятная система, которая предусматривает переключение при помощи одного рычага управления. Это в свою очередь делает управление машиной доступной и понятной во всех отношениях.

Видео: принцип управления бульдозером Caterpillar D6R

Особенности ходовой части машины

Для разработки ходовой части бульдозера были успешно реализованы инновационные идеи, которые включают следующие решения:

• Встроенный усиленный балансир.
• Механизм катка для осуществления прочной поддержки.
• Внедрение щитков гусениц для эффективного направления движения машины.
• Роликовые механизмы, которые имеют самосмазывающиеся эффекты.
• Универсальная система гидравлики для обеспечения натяжения гусеничных элементов.
• Инновационная конструкция основной звёздочки.
• Качественные опорные механизмы катков.

Благодаря этим данным обеспечивается высокая манёвренность и отличные качественные характеристики управления машины в сложных условиях работы.

Особенности топливной системы

Уникальность работы топливной системы обеспечивается за счёт внедрения схемы многократного впрыска. Благодаря мощной системе впрыска удаётся обеспечить точный экономичный процесс сгорания топлива для всей конструкции бульдозерной техники. В камере сгорания удаётся незначительно снизить температуру сгорания, что в свою очередь позволяет увеличить на 1 единицу производительность общей системы работы бульдозерной техники. Топливная система оснащена специальными форсунками для насоса, а также универсальным гидроприводом.  Управление осуществляется инновационной электронной техникой.

Комплектация бульдозера

Согласно общей спецификации бульдозера, в комплектацию входит основное и вспомогательное навесное оборудование, которое включает в себя следующие компоненты:

• Брусья толкающего вида, L-образной формы. Позволяют перемещать отвал максимально близко к основанному корпусу машины, обеспечивая высокую манёвренность.
• Гидросистема. Наличие вспомогательной гидросистемы обеспечивает управление дополнительными функциями машины.
• Отвалы с серийным компонентом Cat. Предназначены для эксплуатации машины в самых сложных условиях.
• Рыхлитель, многостоечного варианта исполнения. Предназначен для подготовительных работ или для проведение работ с тяжёлыми грунтами.
• Противовес заднего вида. Обеспечивает качественное передвижение назад, обеспечивая баланс машины по ходу движения.

Заключение

Популярность бульдозера серии Caterpillar D6R достаточно высокая, и обеспечивается за счёт реализации инновационного навесного оборудования, а также за счёт внедрения дополнительных функционалов машины. Ценовая категория машины относится к среднему разряду, при этом есть ряд аналогов, которые можно поставить в один ряд с данной серией спецтехники, это Т-170 или аналогичный Т-130. Судя по техническим данным, один вариант Caterpillar D6R может с лёгкостью заменить 3 аналогичных Т-170.  Гусеничный вариант бульдозера предназначен для проведения сложных технологических операций, в том числе для работы в высокогорной местности на высоте до 3 км. Техника признана надежной, требует минимальное количество проведения технического обслуживания и ремонта, ремонтопригодность отличная, комплектующие и запасные части имеются в свободной продаже. При правильной эксплуатации, машина способна прослужить верой и правдой до 3- лет эксплуатационного режима.

Марина

Дата публикации:

Октябрь 15, 2017

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей

---

похожие статьи

ospetstehniki.ru

Бульдозер Caterpillar D6R2

В деле создания гусеничной техники американская фирма Caterpillar Inc., выпускающая продукцию под маркой CAT, – ​законодательница мод. Именно ее создатель, Бенджамин Холт, еще вначале прошлого века назвал ленточный движитель из шарнирно сцепленных стальных траков гусеницей (англ. сaterpillar) – ​из-за внешнего сходства с личинкой насекомого. А впоследствии он зарегистрировал это слово в качестве товарного знака и названия компании. За более чем вековую историю Caterpillar всегда была ориентиром для прочих, выпускающих гусеничную технику. В частности, ряд моделей тракторов и бульдозеров Челябинского завода ЧТЗ, начиная с самой первой («Сталинец‑60» образца 1933 года), представляли собой лицензионные копии американских машин Caterpillar.
Одним из конструкторских прорывов американской фирмы стал движитель с треугольным гусеничным обводом, запатентованный в 1972 году. На большинстве моделей средних и тяжелых бульдозеров CAT, включая D 6R 2, о котором мы говорим, применены именно такие гусеницы. По сравнению с традиционными овальными, которые ставят на свои машины фирмы-конкуренты, схема с вынесенным вверх ведущим колесом показала значительное превосходство, и в большей мере именно на бульдозерах среднего и тяжелого классов. Их специфика работы, как правило, заключается в длительном движении по неровной поверхности со значительной (6-12 км/ч) скоростью, сопряженном с повышенными ударными нагрузками на неподрессоренные элементы движителей. При овальном обводе гусениц удары приходятся непосредственно на бортовые редукторы, и их преждевременный выход из строя влечет дорогостоящий ремонт. Расположение редуктора с ведущей звездочкой в верхнем углу треугольника избавляет от этой проблемы, а все ударные нагрузки берут на себя ступицы двух «ленивцев», то есть направляющих колес, растягивающих прилегающую к земле ветвь гусеницы.

Треугольный обвод позволил реализовать схему качания всей гусеничной тележки на расположенной в средней ее части оси. При работе на неровной поверхности такая гусеница прилегает к грунту большей площадью контакта, что уменьшает пробуксовку и позволяет развивать большее тяговое усилие. Это при прочих равных означает увеличение производительности машины. Кроме того, вынесенные вверх бортовые редукторы не ограничивают дорожный просвет машины, как растягивающие нижнюю ветвь на машинах с овальным обводом.
Новая модель – ​результат модернизации предшественника, бульдозера CAT DR 6 образца 1996 года. По внутренней номенклатуре Caterpillar эта машина относится к средним бульдозерам, ее эксплуатационная масса составляет 19-21,6 тонны, в зависимости от модификации. По принятой в России классификации бульдозер DR 62, развивающий тяговое усилие от 33 до 35 тонн, относится к 35-му тяговому классу. Импортер предлагает три модификации бульдозера: короткую STD (ее заказывают чаще других), удлиненную XL и тоже удлиненную, но уже с широкими (915 мм вместо 560 мм) гусеницами версию LGP. Модификации D 6R 2 с обычными гусеницами по ширине и прочим размерам вписываются в пределы габаритного груза – ​достаточно только снять отвал с толкающими брусьями, и машину можно доставить на объект низкорамным тралом безо всякого спецразрешения. И это одна из причин хорошего спроса строительных компаний на бульдозеры именно данной модели, ведь более тяжелые машины требуют дополнительных расходов на транспортировку.
Помимо треугольных движителей модель D 6R 2 выгодно отличается от соперников своего класса гидродинамической трансмиссией. То есть вместо гидронасоса и двух гидромоторов в каждой из гусениц, как на большинстве современных бульдозеров, здесь применен обычный гидромеханический планетарный «автомат», работающий с гидротрансформатором и делителем. Предусмотрено три передачи переднего хода и три – заднего. Чтобы сдвинуть 5,6 кубометра грунта или инертного материала – ​такова емкость наиболее востребованного полууниверсального отвала для этой машины, – ​надо включить первую передачу. Возвращаясь на исходную позицию уже с вывешенным отвалом, можно включить вторую или третью – ​так получится быстрее и экономичнее. Кроме того, когда машина идет «порожняком», автоматически блокируется гидротрансформатор, дополнительно экономя топливо. Ну а когда надо толкать вперед десятки тонн отвалом, он, разумеется, вступает в работу, повышая выходной крутящий момент.
В отличие от гидростатического привода ходовой тележки простая и надежная гидромеханика избавила от необходимости выносить чувствительные к грязи и ударным воздействиям гидромоторы и планетарные передачи наружу – ​к гусеницам. Результат – ​значительная экономия на ремонте дорогостоящих гидроузлов, а значит, сокращение эксплуатационных расходов. Кроме того, D 6R 2 знаменит своей модульной компоновкой агрегатов, позволяющей легко и просто снимать их для ремонта в полевых условиях. Двигатель установлен продольно в передней части машины, а сзади к нему последовательно пристыкованы гидротрансформатор и коробка передач, которую можно легко снять с машины, выдвинув из-под кабины назад, по направляющим (то есть заменить в сборе даже в полевых условиях, минимизировав простой техники).

reis.zr.ru

Caterpillar D6R – спецификация, фото, видео, обзор

• Тип: Бульдозеры;
• Производитель: CATERPILLAR;
• Модель: Caterpillar D6R.

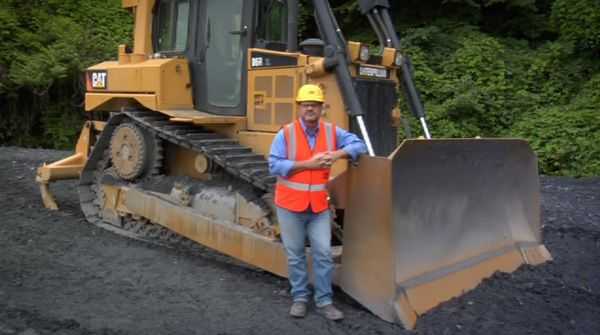

Caterpillar D6R фото

Caterpillar D6R описание

Caterpillar D6R входит в число бульдозеров среднего класса: его масса в зависимости от комплектации составляет 18,2-21,7 т. Основу конструкции модели составляют проверенные временем технологии американского производителя

“Сердце” бульдозера Caterpillar D6R – Cat C9 с технологией ACERT. Управление дизелем осуществляется с помощью электроники, а для более простого обслуживания предпочтение отдано модульной конструкции. Также дизель получил усовершенствованную систему подачи воздуха, которая включает последовательный воздухо-воздушный охладитель. Точное управление циклом сгорания достигается благодаря многократному впрыску топлива.

Еще одно новшество – модульный радиатор параллельного тока (конструкция включает 6 сердцевин).

Конструкция бульдозера Caterpillar D6R предусматривает коробку передач с переключением под нагрузкой (по 3 передачи переднего и заднего хода) и раздельное рулевое управление поворотом (при повороте машины мощность направляется отдельно на каждую из гусеничных лент, что делает машину более маневренной).

Интересной разработкой является раздаточная коробка. Передача момента двигателя на выходе осуществляется в следующей пропорции: 70% – через гидротрансформатор, 30% – напрямую через приводной вал.

Для управления коробкой передач предпочтение отдано механике.

Кабина бульдозера Caterpillar D6R установлена на изолирующих опорах, что помогло снизить вредное воздействие на оператора. Сиденье – серии Comfort, оно является полностью регулируемым и может смещаться на 15 градусов. Более комфортной работе также способствует гидравлический сервопривод, которым оснащены органы управления отвалом и рыхлителем. Переключение направления хода и передач выполняется с помощью одного рычага. А за повышение безопасности отвечает клапан блокировки навесного оборудования.

Функция, получившая название AccuGrade, включает электрогидравлическое управление отвалом. Благодаря этому профилирование грунта выполняется с повышенной точностью. Также отметим использование L-образных толкающих брусьев – такое решение позволяет разместить отвал ближе к корпусу бульдозера, что, в свою очередь, повышает маневренность и характеристики врезания в грунт.

Рама бульдозеров Caterpillar D6R имеет усиленный суппорт и сварную переднюю поперечину. Детали главного картера – литые. За счет поворотного шкворня, который крепится к главной раме болтами и соединяется с задними рамами гусеничных тележек, обеспечивается независимое качание гусеничных тележек, а также оптимальное распределение ударных нагрузок по корпусу. Балансирный брус закреплен шарнирно, благодаря чему рамы гусеничных тележек могут раскачиваться в вертикальной плоскости – тем самым достигается постоянный контакт гусениц с опорной поверхностью.

В ходовой части используется проверенное временем решение – приподнятая ведущая звездочка и высокий привод. Центр тяжести при этом имеет традиционное низкое расположение.

Доступ к основной информации (выводится на дисплей) обеспечивает система Caterpillar Monitoring System.

Ходовая часть имеет модульную конструкцию, благодаря чему облегчается ее ТО. Направляющие колеса и поддерживающие катки имеют так называемую «вечную» смазку.

По дополнительному заказу возможна установка ходовой части SystemOne, в которой, например, используются герметичные и смазанные на весь срок службы соединения.

Доступно несколько модификаций бульдозера Caterpillar D6R: STD S, STD A, STD SU, XL SU, LGP S.

В числе аналогов от известных производителей можно назвать: Caterpillar D6R Series 3, Komatsu D61EX-23, Komatsu D61PX-23.

1. Прямой отвал (категории S), который является более коротким и не имеет кривизны, боковых звеньев и может использоваться для точной профилировки и планировки.
2. Универсальный отвал (категории U) отличается высотой и вогнутостью, имеет большие боковые звенья, позволяющее перемещать больший объем материалов.
3. Комбинированный отвал (S-U) является более коротким, имеет меньшую кривизну и более короткие боковые звенья, обычно используется для перемещения больших камней в карьерах.

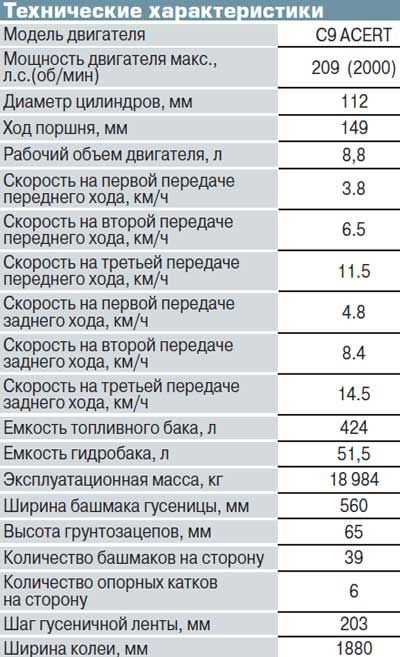

Технические характеристики Caterpillar D6R

Эксплуатационная масса	18 225-21 715 кг
Вместимость отвала	3,75-5,61 куб.м
Мощность	130 (145) кВт/175 (195) л.с.
Экостандарт	Stage 2
Модель двигателя	Cat® C9 ACERT™
Внутренний диаметр цилиндров	112 мм
Ход поршня	149 мм
Рабочий объем	8,8 л
Топливный бак	424 л
Габаритная ширина (по цапфам)	1880 (STD и XL) или 2286 мм (LGP)
Высота машины (от края грунтозацепа до верха конструкции ROPS)	3195 (STD и XL) или 3245 мм (LGP)
Дорожный просвет	383 мм
Ширина башмака	560 или 915 мм
Количество башмаков на одну сторону	39-45
Ширина колеи	1 880 или 2 286 мм
Давление на грунт	0,362- 0,623 кг/кв. см

Caterpillar D6R видео

Отзывы о Caterpillar D6R

• Усиленный балансир;
• Каток для поддержки;
• Щитки гусениц для направления движения;
• Ролики с встроенной системой постоянной смазки;
• Система гидравлики для натяжки гусениц;
• Ведущая звездочка;
• Опорные катки.

Техника имеет прямой отвал и защиту от опрокидываний, именуемую как ROPS. Основным достоинством конкретно данной модели является высокая точность управления. Зачастую бульдозер используется в строительстве, но при наличии полусферического отвала может также эксплуатироваться и на месторождениях и карьерах. В базовую комплектацию входят задний рыхлительный агрегат и тяговая лебедка.

Поворот осуществляется при снижении скорости одной из гусениц. Конструкция бульдозера позволяет одновременно изменять направление движения и управлять трансмиссией, что при выполнении некоторых работ может быть очень удобно.
