Case 1188 LC Plus - ТТХ, фото, видео, описание

  • Тип: Гусеничные экскаваторы;
  • Производитель: CASE;
  • Модель: Case 1188 LC Plus.

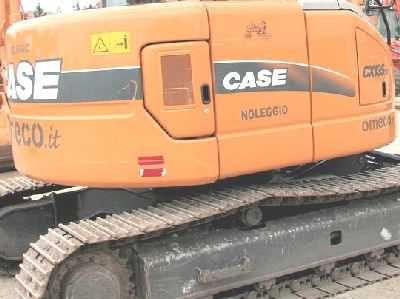

Case 1188 LC Plus фото

Case 1188 LC Plus описание

Case 1188 LC Plus
Гусеничный экскаватор производства Case массой 22,9 тонн.

Технические характеристики Case 1188 LC Plus

Высота выгрузки 8350 мм
Макс. глубина копания 7,0 м
Макс. объем ковша 1,20 м3
Эксплуатационная мощность 95 кВт
Эксплуатационная масса 22900 кг
Габаритные размеры
Длина 10100 мм
Ширина в транспортном положении 2970 мм
Высота 3950 мм

Case 1188 LC Plus видео



Отзывы о Case 1188 LC Plus

Система контролирования крутящего момента гидравлического аксиально-поршневого насоса переменно-постоянного расхода жидкости – наиболее оптимальна для динамической загрузки двигателя при особо тяжёлых работах. Гидронасосы – аксиально-поршневого типа – конструкционно доделаны в соответствие с современными требованиями по минимизации силы трения, потерь мощностных характеристик.

Звенья цепи, траки и остальные детали ходовой тележки строительной машины легированы ТВЧ (токами высокой частоты). Установка новых М-образных уплотнений убавляет износ пальцев гусянки. Форма гусеничных роликов (направляющих,поддерживающих, опорных, натяжных) обновлена в сравнении с более ранними поколениями машин КЕЙС и имеет ещё более увеличенный срок эксплуатации.

Похожие публикации

stronews.ru

Гусеничный экскаватор Case 1188 LC powersensor | Экскаваторный портал

Добавлено Февраль 14, 2013, Комментарии отключены

Экскаватор на гусеничном ходу CASE 1188 lc powersensor

отличается: большое усиление извлечения грунта, высокий усилие поворота платформы. Возрос размер бака топлива на 20% — это понижает время простоя при заправке топливом. Функционал дополнительного возрастания мощности Power Boost – даёт удобство и снижает время выполнения задач.

Кабина для оператора

Кабина землеройной машины 1188 lc powersensor устанавливается на жидкостных гидравлических опорах, снижающих вибрации при работе ударного оборудования (молот) и передвижении экскаватора, в ней стало больше места, улучшилось удобство работы и продуманность рабочего пространства. Возросла жёсткость кабины за счёт специальных троекратных усилений конструкции. Интуитивно понятная индикаторная панель и органы управления уменьшают утомляемость оператора-машиниста.

Расширенная зона окон – даёт возможность отлично просматривать и держать сложившуюся на стройплощадке под неусыпным контролем оператора. Электронные узлы: микросхемы, блоки, компьютер смонтированы за креслом оператора-машиниста – при этом они находятся в оптимальных влажностно-температурных условиях.

Втулки и пальцы

На всех стальных пальцах 1188 lc powersensor устанавливаются втулки EMS, позволяющие увеличить интервалы допрессовки в рабочие органы консистентной смазки до пятиста часов. Антифрикционные шайбы, инсталлируемые внизу (пята стрелы) и вверху снижают люфты соединений, снижают шум и изнашивание.

Гидросистема и оборудование

Конструктивно разработан новый гидрофильтр из нетканных, полимерных материалов предоставляет возможность снизить издержки и продлить длительность сроков наработки экскаватора. Применения фильтро-вставки превосходно выполняет очистку жидности даже при установке гидромолота.
Удобство обслуживания всех фильтро-элементов элементов с уровня земли, инсталлированных централизованно. Конструкция сливных пробок предоставляет возможность наиболее удобно и безопасно для экологии менять жидкости.

Рабочее оборудование строительной

Стрела и жёсткая рукоять различаются кованными траверсами. Боковые шайбы траверс из специального поли- материала на рабочих ораганах убавляют изнашивание и увеличивают интервалы технического обслуживания. Возможна установка: прямого ковша, планировочного ковша, гидравлического молота, бетонолома, грейфера,гидравлического крюка.

Особенность конструкций ДВС ISUSU

двс Isusu – 4-х цилиндровый, низкооборотный, полное соответствие стандарту Tier III.

Упрочнённый блок цилиндров, рама и другие усиления компонентов – это отличная эксплуатация и большая пригодность к ремонту.

Излишняя шумность мотора понижена установкой работающего с небольшой скоростью вентилятора радиатора охлаждения. Охладитель топлива, Intercooler, турбокомпрессор улучшают заполняемость всех 4-х цилиндров смесью, увеличивается мощность, уменьшается токсичность выбрасываемых выхлопных газов. За расходом топлива смотрит компьютер с ПО. Для изготовления двигателя международного стандарта Tier IIII внедрена технология конструирования тяжёлых машин. Дополнительная очистка выхлопных газов EGR – минимальность нагрузки на внешнюю среду.

Ходовая гусеничная тележка

все звенья цепи, башмаки и остальные составляющие ходовой тележки землеройной машины обработаны ТВЧ (токами высоких частот). Установка новых М-образных уплотнений понижает изнашивание стальных пальцев гусянки. Геометрия роликов гусениц (поддерживающих,направляющих, опорных, натяжных) обновлена в сравнении с предыдущими поколениями машин КЕЙС и имеет увеличенный срок службы.

Система гидравлики

Система контролия крутящего момента гидравлического аксиально-поршневого насоса переменного расхода гидрожидкости – оптимальность динамической загрузки двигателя при особо тяжёлых работах. Гидравлические насосы – аксиально-поршневого типа – доработаны в соответствие с современными требованиями по минимизации силы трения, потерь мощностных характеристик. Система сброса при росте давления при регулярных перегрузках на поворотах ходовой тележки и гидроударах защищает гидро-систему от повреждений и понижает затраты на топливо.

Рабочая консоль управления

Без проблем читается, она оснащена детектором яркости, обеспечивающим высокую чёткость просмотр данных на экране при меняющемся внешнем освещении (ночь и день). Бортовой ПК помнит до 10-ти предустановок расходования гидромасла системы.  На основе этого можно беспрепятственно, не регулируя вручную гидроконтуры, устанавливать до 10 видов рабочего оборудования ( лопата прямая, бетонолом, гидрокрюк, грейфер, обратный ковш, гидравлический молот, гидрозажим, планировочный ковш).

Технические характеристики Case 1188 LC powersensor

Производительный объем ковша……n/a
Макс. высота копания……11,35 м
Расход топлива в рабочем режиме, литров в час……n/a
Макс. вылет……10,5 м
Минимальный расход топлива, литров/час……n/a
Ориентировочная цена:……n/a
Производительность, м / куб…….n/a
Макс. объем ковша……1,2 м3
Эксплуатационная мощность……95 kWt
Макс. глубина копания……7,05 м
Сила отрыва……149 kN
Среднерыночная цена экскаватора, тыс. руб…….n/a
Эксплуатационная масса……22200 kg

www.ekskavator-portal.ru

Case Poclain 1188 LC | Specifications | (1995-1999)

Базовая модель с кабиной ROPS, станд. ходовой частью,стандартной стрелой, стандартным ковшом

Скачайте 250 подробных технических спецификаций и конкурентную информацию Case Poclain 1188 LC

See 8 datasheets

1188 LC Case Poclain - Технические данные

Вес 22.5 т
Транспортная длина 9.15 м
Транспортная ширина 2.97 м
высота в транспортном cостояние 3.1 м
Объем ковша 0,9 м³
Ширина гусениц 600 мм
Производитель двигателя Case
Модель двигателя 6T 590
Мощность двигателя 95 кВт
Нижняя тележка ###
Стрела
###
рабочая длинна выдвижной стрелы ###
Глубина копания ###
Сила черпания ###
Ширина ковша ###
Мощность двигателя ###
Габариты д х ш х в ###
Рабочий объем ###
Число оборотов при макс. крутящем моменте ###
Макс.крутящий момент ###
число цилиндров ###
Диаметр цилиндра х ход поршня ###
Вес ###
уровень выбросов
###

1188 LC Case Poclain - Специальное оборудование

  • Кондиционер
  • Быстросменный адаптер Гидрав.
  • Быстросменный адаптер маши.
  • сажевый фильтр
  • Регулирование колеи
  • Отвал
  • Регулируемая кабина водителя
  • Предупреждающее уст-во о перегрузке
  • Перегрузочный экскаватор

Загрузить спецификации и технические спецификации для Case Poclain 1188 LC

X

Что вы думаете об этой машине?

Благодарим за отзыв

specs.lectura.ru

Обзор отдельных моделей гусеничных экскаваторов CASE

Компания Case представляет собой крупный французский производитель широкого спектра строительной техники, осуществляющий свою производственную деятельность с 1847 года. На сегодняшний день Case является зарегистрированным товарным знаком CNH Industrial America LLC. Предприятие начинало с производства паровых двигателей и выпуска механизмов для сельскохозяйственных работ. С годами компания расширялась и меняла направление своей деятельности, успешно производя технику для ведения строительных и землеройных работ.

Сегодня на заводах Case выпускаются высококлассные экскаваторы, среди которых такие популярные машины, как 1080B, 1088, 1088 LT, 1188, 1188 CK Plus, 1188 LC, 1188 LC Plus, 1188 LC powersensor, 1188 LLC Plus. Данные виды техники являются энергоёмкими и многофункциональными современными агрегатами.

CASE 1188 LC

Технические характеристики

Наиболее известные экскаваторы Case принадлежат к современным сериям 1080 и 1188. Их рабочая масса находится в диапазоне от 20 до 25 тонн, а мощность двигателя составляет 95–140 киловатт.

Модельный ряд экскаваторов Case отличается следующими положительными качествами:

  • высоким уровнем мощности;
  • максимальной точностью управления рабочими устройствами;
  • отменной устойчивостью на любых грунтах;
  • комфортными условиями для машиниста;
  • повышенной безопасностью для оператора машины;
  • простотой в обслуживании;
  • универсальностью;
  • долговечностью;
  • экологической безопасностью.

Case 1080B

Особенностью экскаватора является его усовершенствованная ходовая система, элементы которой выполнены из закалённых высокопрочных металлов. Гусеничная цепь оборудована специальными уплотнителями, позволяющими снизить уровень изнашивания стальных пальцев. Благодаря введению новой формы роликов цепь приобрела повышенный уровень износостойкости и увеличенный период эксплуатации.

Данный экскаватор имеет следующие характеристики:

  • мощность двигателя составляет 127 киловатт;
  • рабочий вес техники — 20,03 тонны;
  • ёмкость ковша — 1,5 кубического метра;
  • максимальная глубина разработки грунта составляет 6,5 метра;
  • радиус копания — 9,6 м;
  • максимальная скорость хода — 4,03 километра в час;
  • объём топливного бака составляет 285 литров;
  • ёмкость резервуара для гидравлической жидкости — 95 л.

Благодаря использованию кованных траверсов стрела экскаватора стала отличаться высокой жёсткостью и прочностью. Элементы, фиксирующие конструкционные балки, изготовлены из полимерных материалов, вследствие чего у рабочих органов уменьшился износ и увеличился интервал для проведения работ по техническому обслуживанию техники. На технику возможен монтаж прямого ковша, планировочного устройства, гидравлического молота, грейфера и монтажного крюка.

Case 1088

Конструктивной особенностью машины является наличие блока цилиндров повышенной прочности, а также усовершенствованных деталей и агрегатов, позволяющих существенно увеличить мощность силовой установки, снизить количество выбрасываемых в атмосферу токсичных веществ и уменьшить уровень шума, издаваемого дизельным двигателем.

Машина обладает следующими показателями:

  • мощность силового агрегата составляет 104 киловатта;
  • масса машины — 20,48 тонны;
  • объём ковша составляет 1,4 кубического метра;
  • максимальная глубина выкапывания грунта составляет 5,64 метра;
  • радиус копания — 9,17 м;
  • максимальная скорость движения — 3,22 километра в час;
  • объём топливного бака составляет 330 литров;
  • ёмкость резервуара для гидравлической жидкости — 130 л.

В Case 1088 за уровнем расхода топлива следит современный микрокомпьютер, который управляется программным обеспечением, разработанным инженерами компании. Электронные датчики позволяют существенно сокращать затраты горючего на поддержание работы двигателя, закладывая фундамент для хорошего экономического эффекта.

Case 1088LT

В данной модели экскаватора кабина машиниста обладает повышенным уровнем комфорта и безопасности. Она устанавливается на специальных гидравлических опорах, которые значительно смягчают вибрации, передаваемых от механизмов техники к оператору. Кабина усилена рёбрами жёсткости, благодаря чему её конструкция приобрела высокую прочность и надёжность.

Экскаватор характеризуется следующими значениями:

  • эффективная мощность силовой установки — 104 киловатта;
  • масса машины — 20,0 тонны;
  • объём ковша составляет 1,0 кубического метра;
  • максимальная глубина копания составляет 5,60 метра;
  • радиус разработки грунта составляет 9,30 м;
  • максимальная скорость движения — 3,42 километра в час;
  • ёмкость топливного бака составляет 280 литров;
  • объём резервуара для гидравлической жидкости — 110 л.

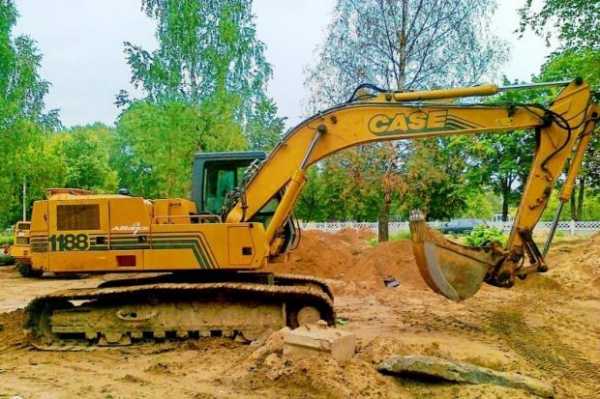

Case 1188

Гусеничный экскаватор Case 1188 характеризуется высокой скоростью поворота платформы, увеличенной ёмкостью топливного резервуара (на 20%) и высоким темпом выполнения производственных задач благодаря системе Power Boost. Технику можно оснастить дополнительным оборудованием таким, как гидравлический молот, крюк и грейфер.

Машина обладает следующими значениями:

  • мощность двигателя составляет 110 киловатт;
  • масса машины — 22,5 тонны;
  • объём ковша составляет 1,2 кубического метра;
  • максимальная глубина копания — 6,80 метра;
  • радиус выкапывания составляет 9,40 м;
  • максимальная скорость хода — 3,14 километра в час;
  • объём топливного бака составляет 335,0 литра;
  • объём бака для гидравлической жидкости — 94,6 л.

Case 1188 CK Plus

Изюминкой экскаватора этой модели является уникальное устройство для фильтрации гидравлического масла, позволяющее снизить расход материала и увеличить срок выработки мото-часов агрегата. Конструктивный элемент выполнен из передовых нетканых фильтрующих материалов, благодаря которым жидкость прекрасно очищается и экономно расходуется. Проверка состояния и уровня масла производится в централизованном порядке и выполнение этой операции можно осуществлять с уровня земли. Элементы, предназначенные для слива отработанной жидкости, позволяют в короткий срок и с максимальной безопасностью для окружающей среды менять гидравлическое масло.

Case 1188 CK Plus отличается следующими характеристиками:

  • мощность двигателя — 95 киловатт;
  • масса машины составляет 22,47 тонны;
  • ёмкость ковша — 1,2 кубического метра;
  • максимальная глубина добычи грунта составляет 6,5 метра;
  • радиус выкапывания — 9,80 м;
  • максимальная скорость движения — 3,20 километра в час;
  • ёмкость топливного бака составляет 330,0 литра;
  • объём резервуара для гидравлической жидкости — 95,0 л.

Case 1188 LC

Экскаватор отличается большим вырывным усилием и хорошим обзором для оператора, сидящего в кабине. Все электронные элементы такие, как бортовой компьютер, вычислительные блоки и кабели питания смонтированы в удобном месте и находятся позади кресла машиниста. В машине присутствует программируемое устройство, отвечающее за нагревание и кондиционирование воздуха внутри салона.

Экскаватор данной модели обладает следующими отличиями:

  • мощность силовой установки достигает 95 киловатт;
  • вес спецтехники составляет 21,7 тонны;
  • максимальный объём ковша —1,4 кубометра;
  • глубина копания составляет 6,8 метра;
  • радиус разработки грунта — 9,80 м;
  • объём бака для горючего составляет 330 литров;
  • ёмкость гидравлического бака — 100 л.

Case 1188 LC Plus

У данного агрегата консоль управления механизмами оснащена датчиком уровня освещения, благодаря которому машинист с лёгкостью может отследить всю необходимую информацию в процессе изменения внешнего освещения. Бортовой компьютер экскаватора может задавать до десяти настроек работы гидравлического оборудования, что позволяет без проблем менять навесные устройства (ковш, гидрокрюк, бетонолом и молот).

Модель 1188 LC Plus обладает следующими характеристиками:

  • силовой агрегат имеет мощность 113 киловатт;
  • масса экскаватора составляет 22,9 тонны;
  • максимальная ёмкость ковша —1,2 кубометра;
  • глубина копания составляет 7,0 метра;
  • радиус копания — 9,90 м;
  • машина имеет бак для горючего на 330 литров;
  • ёмкость гидравлического бака — 100 л.

Case 1188 LC powersensor

Отличительной чертой экскаватора является наличие в его конструкции системы контроля за расходом гидравлической жидкости и комплекса слежения за оптимальной динамической нагрузкой, оказываемой на двигатель в различных условиях работы. Все элементы гидравлических насосов усовершенствованы и силы трения в них минимизированы, что существенно предотвращает потери мощности агрегата. Благодаря датчикам, следящим за уровнем давления жидкости, при возникновении перегрузок гидравлическая система надёжно защищена от повреждений и выхода из строя.

Эта спецмашина характеризуется следующим набором технических характеристик:

  • двигатель обладает мощностью 148 киловатт;
  • эксплуатационный вес техники —37,2 тонны;
  • максимальный объём ковша составляет 2 кубических метра;
  • максимальная глубина выкапывания грунта составляет 7,34 метра;
  • радиус, при котором осуществляется копание грунта, составляет 10, 0 м;
  • машина имеет в своём распоряжении бак повышенной ёмкости на 330 литров;
  • ёмкость гидравлического бака — 130 л.

Данный тип экскаваторов обладает повышенной мощностью и точностью выполнения технологических операций и может использоваться в особых условиях, где требуется осуществлять добычу грунта на высоте свыше 12 метров, при выполнении которой сила отрыва должна составлять более 200 килоньютонов.

Case 1188 LLC Plus

Данной модели присуща высокая производительность выполнения работ, которая обусловлена наличием мощной системы гидравлических приводов и устройством выравнивания ковша в процессе его подъёма. Экскаватор также имеет надёжную систему защиты: он комплектуется противоугонной системой, мощными замками на баках для горючего и на двигательном отсеке.

Агрегат Case 1188 LLC Plus обладает следующими параметрами:

  • мощность двигателя составляет 95 киловатт;
  • экскаватор имеет массу 25,5 тонны;
  • объём ковша составляет 1,2 кубометра;
  • механизм способен выкапывать грунт на глубину до 7,0 метра;
  • радиус выполнения землеройных работ составляет 9,8 метра;
  • объём бака для топлива — 330 литров;
  • объём бака под гидравлическую жидкость составляет 95,5 л.

Гидравлический экскаватор этой модели имеет хорошее вырывное усилие для извлечения грунта и высокую скорость поворота башни. В связи с этим его можно успешно использовать не только для ведения строительных и землеройных работ, но также для разработки месторождений полезных ископаемых.

Видео: Гусеничные экскаваторы Case

Сегодня экскаваторы компании Сase находят широкое применение в строительстве, добывающей промышленности и других производственных отраслях. Данная техника отличается многофункциональностью, экономичностью, безопасностью и высоким уровнем производительности.

stroyteh.pro

Гусеничный экскаватор Case 1188 | Экскаваторный портал

Добавлено Февраль 14, 2013, Комментарии отключены

Гусеничный гидравлический экскаватор CASE 1188 выгодно отличается: повышение усилия извлечения грунта, повышенный крутящий момент поворота платформы. Увеличен объём топливного бака на 20% — это снижает время остановки машины при дозаправке ДТ. Функционал дополнительного прироста мощности Power Boost – даёт удобство и скорость выполнения задач.

Рабочие органы экскаватора

Стальные стрела и жёсткая рукоять различаются кованными траверсами. Боковые шайбы балок из полимерного материала на рабочем оборудовании уменьшают изнашивание и увеличивают промежутки технического обслуживания. Возможна навешивание: прямого ковша, обратного ковша, гидравлического молота, бетонолома, гидрогрейфера,гидравлического крюка.

Консоль управления

Легко читается, она оснащена детектированием яркости, создающим высокую чёткость просмотр информации при меняющемся наружном освещении (день / ночь). Встроенный бортовой ПК запоминает до 10-ти предустановок расхода гидрожидкости.  благодаря чему можно беспрепятственно, не регулируя ручной гидроконтуры, менять до 10 видов рабочего оборудования ( обратный ковш, гидрозажим, лопата прямая, гидрокрюк, гидравлический молот, грейфер, бетонолом, планировочный ковш).

Кабина для оператора-машиниста

Кабина землеройной машины 1188 находится на жидкостных гидравлических опорах, снижающих вибрацию при работе и переездах своим ходом экскаватора, в ней стало просторней, улучшилось удобство работы и продуманность рабочего пространства. Возросла жёсткость кабины за счёт специальных троекратных усилений конструкции. Интуитивная понятная панель индиваторов и джойстики управления уменьшают утомляемость оператора-машиниста. Расширенная зона застекления – создаёт возможность прекрасно осматривать и держать сложившуюся на стройплощадке под полным контролем оператора. Электронно-управляющие аппараты: микросхемы, блоки, бортовой компьютер смонтированы за креслом оператора-машиниста – при этом они находятся в оптимальных влажностно-температурных условиях.

Ходовая часть

все звенья цепи, траки и остальные детали ходовой части строительной машины закалены ТВЧ (высокочастотными токами). Установка новых М-образных уплотнений снижает износ пальцев гусянки. Геометрия роликов гусениц ( опорных, направляющих,поддерживающих, натяжных) обновлена в сравнении с более ранними поколениями машин КЕЙС и имеет длительный срок службы.

Система гидравлики

Система отслеживания крутящего момента аксиально-поршневого насоса переменного расхода жидкости – оптимальность загрузки двигателя при тяжёлых работах. Гидронасосы – аксиально-поршневого типа – конструктивно доработаны в соответствие с современными требованиями по минимизации силы трения, мощностных потерь. Система сброса при при повышении давления при перегрузках на поворотах ходовой тележки и гидроударах охраняет гидравлическую систему от повреждений и убавляет затраты на топливо.

Втулки и пальцы

На всех пальцах 1188 ставят втулки EMS, удлиняющие интервалы допрессовывания в рабочие органы пластичной смазки до тысячи часов. Снижающие трение накладки, инсталлируемые снизу (пята стрелы) и сверху снижают люфты сочленений, снижают биение и износ.

Гидросистема

разработан новый гидравлический фильтр из полимерных материалов даёт возможность минимизировать основные затраты и увеличить длительность сроков эксплуатации экскаватора.

Работа полимерного фильтра на синтетическом волокне превосходно выполняет очистку жидности даже при установке гидромолота.
Удобство обслуживания всех фильтрующих элементов элементов с уровня земли, смонтированных централизованно. Конструкция сливных пробок даёт возможность более удобно и безопасно для экологии менять масла.

Конструкционные особенности ДВС ISUSU

Двигатель Isusu – 4-х цилиндровый, низкооборотный, полное соответствие стандарту Tier III.

Усиленный блок цилиндров, рама и другие усиления агрегатов – это долгая эксплуатация и большая пригодность ДВС к ремонту. Шумность дизельного мотора снижена установкой работающего с небольшой скоростью кулера радиатора.

Охладитель солярки, Intercooler, турбокомпрессор улучшают заполнение цилиндров рабочей смесью, увеличивается мощность, уменьшается токсичность выхлопных газов. Расходом топлива смотрит компьютер с ПО. Для изготовления двигателя международного стандарта Tier IIII применена технология конструирования тяжёлых машин. Рециркуляция выхлопных газов EGR – понижение нагрузки на внешнюю среду.

Технические характеристики Case 1188

Мощность……110 kWt
Производительный объем ковша……n/a
Ориентировочная цена:……n/a
Объём ковша……1 м3
Эксплуатационная масса……25000 kg
Расход топлива в рабочем режиме, литров в час……n/a
Среднерыночная цена экскаватора, тыс. руб…….n/a
Производительность, м / куб…….n/a
Минимальный расход топлива, литров/час……n/a

www.ekskavator-portal.ru

Гусеничный экскаватор Case 1188 LC Plus | Экскаваторный портал

Добавлено Февраль 14, 2013, Комментарии отключены

Конструкционные особенности ДВС ISUSU

Дизель Isusu – 4-х цилиндровый, низкооборотный, полное соответствие стандарту Tier III.

Упрочнённый блок цилиндров, рама и другие усиления узлов – это длительная эксплуатация и высокая пригодность ДВС к ремонту. Шумность дизельного мотора уменьшена инсталляцией работающего с небольшой скоростью кулера радиатора охлаждения. Охладитель солярки, Intercooler, турбокомпрессор улучшают заполнение цилиндров рабочей смесью, увеличивается мощность, уменьшается токсичность выхлопных газов. За расходом топлива смотрит компьютер с ПО. Для изготовления двигателя стандарта Tier IIII внедрена технология конструирования тяжёлых машин. Рециркуляция выхлопных газов EGR – уменьшение нагрузки на природную среду.

Втулки и пальцы

На всех пальцах 1188 lc plus устанавливаются обновлённые EMS, позволяющие увеличить интервалы запрессовки в рабочие органы консистентной смазки до 500 часов. Антифрикционные шайбы, установленные снизу (пята стрелы) и вверху уменьшают зазоры сочленений, понижают вибрации и износ.

Рабочая консоль управления

Без проблем читаем, она оснащена датчиком яркости, обеспечивающим чёткость отслеживания данных при изменяющемся наружном освещении (день / ночь). Встроенный бортовой компьютер запоминает до 10-ти установок гидравлического расхода системы.  На основе этого можно беспрепятственно, не регулируя ручной гидроконтуры, изменять до 10 видов рабочего оборудования (гидравлический молот, грейфер, обратный ковш, гидрозажим, лопата прямая, бетонолом, гидрокрюк, планировочный ковш).

Ходовая гусеничная тележка

Звенья цепи, траки и остальные детали ходовой тележки строительной машины легированы ТВЧ (токами высокой частоты). Установка новых М-образных уплотнений убавляет износ пальцев гусянки. Форма гусеничных роликов (направляющих,поддерживающих, опорных, натяжных) обновлена в сравнении с более ранними поколениями машин КЕЙС и имеет ещё более увеличенный срок эксплуатации.

Кабина для машиниста

Кабина экскаватора 1188 lc plus находится на жидкостных гидрокомпенсаторах, уменьшающих вибрации при работе и перемещении экскаватора, в ней стало больше места, улучшилось удобство работы и продуманность операторского места. Возросшая жёсткость кабины за счёт специальных троекратных усилений конструкции. Интуитивно понятная панель индиваторов и органы управления уменьшают утомление оператора-машиниста. Широкая зона стёкол – даёт возможность прекрасно осматривать и держать сложившуюся на площадке строительства под полным контролем оператора. Электронные компоненты: микросхемы, блоки, бортовой компьютер установленны за сиденьем оператора – при этом они находятся в оптимальных температурных условиях.

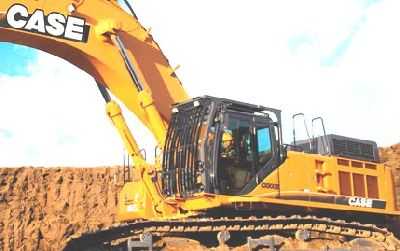

Гусеничный гидравлический экскаватор CASE 1188 lc plus отличают: повышение усилия копания, высокий усилие поворота платформы. Возрос размер бака топлива на 20% — это снижает время остановки машины при заправке ДТ. Функция дополнительного повышения мощности Power Boost – даёт удобство и снижает время выполнения задач.

Система гидравлики

разработан новый гидрофильтр из синтетических материалов позволяет снизить затраты и продлить длительность сроков наработки экскаватора. Применения фильтро-вставки отлично выполняет очистку жидности даже при установке гидромолота.
Удобство ТО всех фильтрующих элементов с уровня земли, инсталлированных централизованно. Конструкция сливных пробок предоставляет возможность наиболее удобно и безопасно для экологии заменять смазочные материалы.

Рабочее оборудование

Стальные стрела и рукоять отличаются кованными траверсами. Боковые шайбы балок из специального поли- материала на рабочем оборудовании уменьшают изнашивание и увеличивают промежутки ТО. Возможна навешивание: прямого ковша, удлинённой стрелы и рукояти, гидравлического молота, бетонолома, гидрогрейфера,гидро-крюка.

Гидравлическая система

Система контролирования крутящего момента гидравлического аксиально-поршневого насоса переменно-постоянного расхода жидкости – наиболее оптимальна для динамической загрузки двигателя при особо тяжёлых работах. Гидронасосы – аксиально-поршневого типа – конструкционно доделаны в соответствие с современными требованиями по минимизации силы трения, потерь мощностных характеристик.

Система сброса при давления при регулярных перегрузках на разворотах и гидро-ударах защищает гидросистему от повреждений и снижает топливные затраты.

Параметры агрегата Case 1188 LC Plus

Длина……10100 мм
Габаритные размеры……
Эксплуатационная мощность……95 kWt
Высота выгрузки……8350 мм
Производительность, м / куб…….n/a
Среднерыночная цена экскаватора, тыс. руб…….n/a
Расход топлива в рабочем режиме, литров в час……n/a
Макс. объем ковша……1,20 м3
Высота……3950 мм
Эксплуатационная масса……22900 kg
Производительный объем ковша……n/a
Ширина в транспортном положении……2970 мм
Макс. глубина копания……7,0 м
Минимальный расход топлива, литров/час……n/a
Ориентировочная цена:……n/a

www.ekskavator-portal.ru

Гусеничный экскаватор Case 1188 LC | Экскаваторный портал

Добавлено Февраль 14, 2013, Комментарии отключены

Гидросистема и оборудование

Создан новый фильтр гидравлики из полимерных материалов даёт возможность принципиально снизать затраты и продлить продолжительность сроков эксплуатации экскаватора.

Применения полимерного фильтра на синтетическом волокне непревзойдённо проводит очистку гидромасла даже при установке гидромолота.
Удобство ТО всех фильтрующих элементов стоя на земле, инсталлированных централизованно. Конструкция сливных пробок даёт возможность наиболее удобно и безопасно для окружающей среды сливать отработанные смазочные материалы.

Ходовая тележка

Звенья цепи, башмаки и остальные компоненты ходовой тележки землеройной машины легированы ТВЧ (токами высоких частот). Применение новых М-образных уплотнений уменьшает износ пальцев гусеничной цепи. Форма гусеничных роликов (направляющих, опорных, поддерживающих, натяжных) обновлена в сравнении с более ранними поколениями машин КЕЙС и имеет длительный срок службы.

Рабочие органы экскаватора

Стрела и рукоять отличаются кованными траверсами. Боковые шайбы траверс из синтетического материала на ковше понижают износ и удлиняют промежутки ТО. Возможна инсталляция: прямого ковша, обратной лопаты, гидромолота, бетонолома, грейферного захвата,гидро-крюка.

Втулки и пальцы

На всех пальцах 1188 lc ставят втулки EMS, увеличивающие интервалы допрессовывания в рабочие органы консистентной смазки до пятиста часов. Снижающие трение накладки, инсталлируемые снизу (пята стрелы) и сверху снижают зазоры сочленений, понижают шум и преждевременный износ.

Гидравлический экскаватор CASE 1188 lc выгодно отличается: большое усиление извлечения грунта, большой усилие поворота башни. Увеличен объём топливного бака на 20% — это уменьшает время простоя при заправке топливом. Функционал дополнительного прироста мощности Power Boost – даёт удобство и снижает время выполнения задач.

Система гидравлики

Система контролия крутящего момента гидравлического насоса переменного расхода рабочей жидности – оптимальность динамической нагрузки двигателя при тяжёлых работах. Насосы гидравлики – аксиально-поршневого типа – конструкционно доделаны в соответствие с современными требованиями по снижению силы трения, потерь мощности. Система сброса при возрастании давления при регулярных перегрузках на поворотах ходовой тележки и гидро-ударах оберегает гидравлическую систему от повреждений и понижает расход топлива.

Кабина для машиниста

Кабина экскаватора 1188 lc устанавливается на жидкостных гидрокомпенсаторах, снижающих шум при извлечении грунта и передвижении экскаватора, в ней стало просторней, улучшилось удобство работы и продуманность операторского места. Увеличена жёсткость кабины за счёт специальных троекратных усилений рамы.

Интуитивно понятная панель индиваторов и органы управления понижают утомляемость машиниста. Широкая зона остекления – предоставляет возможность хорошо просматривать и держать сложившуюся на площадке строительства под неусыпным контролем оператора. Электрические узлы: микросхемы, блоки, компьютер находятся за креслом оператора – при этом они находятся в оптимальных температурных условиях.

Особенность конструкций дизельного двигателя ISUSU

Дизель Isusu – 4-х цилиндровый, низкооборотный, полное соответствие стандарту Tier III.

Упрочнённый блок цилиндров, рама и другие усиления компонентов – это отличная эксплуатация и высокая пригодность к ремонту. Излишняя шумность дизеля понижена инсталляцией работающего с небольшой скоростью кулера охлаждения. Охладитель ДТ, интеркулер, турбина позволяют улучшить заполняемость всех 4-х цилиндров рабочей смесью, возрастает производительность, снижается ядовитость выбрасываемого выхлопа. Расходом топлива следит компьютер. Для изготовления двигателя стандарта Tier IIII внедрена технология конструирования тяжёлых машин. Рециркуляция выхлопных газов EGR – снижение нагрузки на внешнюю среду.

Консоль управления

Отлично читаем, она оснащается датчиком яркости, обеспечивающим чёткость считывания информации на дисплее при изменяющемся уличном освещении (ночь / день). Встроенный бортовой ПК помнит до 10-ти видов предустановок расхода гидрожидкости.  благодаря чему можно беспрепятственно, не регулируя ручной гидроконтур, устанавливать до 10 видов рабочего оборудования ( обратный ковш, лопата прямая, гидрокрюк, грейфер, гидрозажим, бетонолом, гидравлический молот, планировочный ковш).

Характеристики и параметры экскаватора Case 1188 LC

Производительность, м / куб…….n/a
Радиус копания……9850 мм
Мощность……95 kWt
Минимальный расход топлива, литров/час……n/a
Двигатель……6T590
Эксплуатационная масса……21700 kg
Производительный объем ковша……n/a
Среднерыночная цена экскаватора, тыс. руб…….n/a
Ориентировочная цена:……n/a
Расход топлива в рабочем режиме, литров в час……n/a

www.ekskavator-portal.ru
