Важно! Отдельного внимания заслуживает глубина отверстий. Здесь много зависит от почвы, веса конструкции и высоты подземных вод. Если почва неустойчива, в ней преобладает глина и песок, отверстия нужно делать глубокими – от 1,2м до 1,6м, то есть, ниже уровня промерзания.

Точно так же следует вкапывать столбы, если участок часто подтопляется грунтовыми водами. На плотных твердых грунтах достаточно выкопать ямы глубиной от 80см до 1 метра. При этом обязательно следует учитывать, что столб вкапывают не меньше, чем на одну треть его длины: это обеспечит опоре необходимую устойчивость и надежность для всего ограждения.

Инструменты для бурения

Подготовка отверстий под столбы считается наиболее утомительным процессом при установке забора. Каждое из них надо делать одинаковой глубины и ширины, грунта выбирать приходится очень много, к тому же такая работа слишком однообразна и занимает много времени. Выбор инструмента прямо влияет на производительность труда, а также на общую стоимость установки.

Итак, для рытья отверстий под опоры ограждения чаще всего используются:

• лопата;
• садовый бур;
• мотобур.

Лопата: минусы и плюсы

Этот инструмент самый дешевый и простой, но в данном случае и самый неэффективный. Для рытья траншей или широких мелких ям, лопата является очень удобной, но выкопать глубокое и узкое отверстие этим инструментом не получится.

Во-первых, это потребует больших физических усилий, во-вторых, ширина ямы все равно получится гораздо шире, чем нужно, в-третьих, займет много времени. Но если столбы будут кирпичные, лопата подойдет идеально. Для таких столбов ямы должны иметь квадратную форму и быть шире, чтобы удобно было заливать фундамент.

Кроме того, лопата есть практически в каждой усадьбе, и не одна, бензин или электричество ей не требуется, если сломается, ее нетрудно исправить.

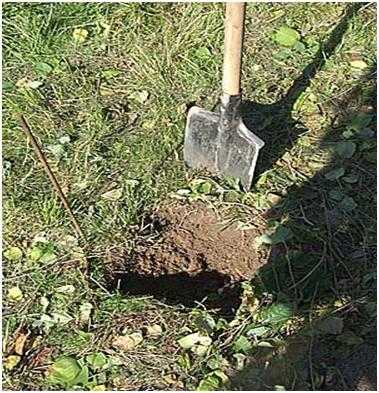

Выемка грунта лопатой

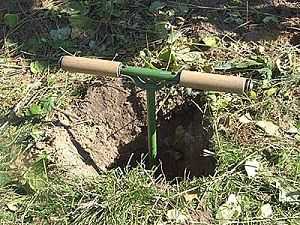

Садовый бур

Этот инструмент широко используется в частном строительстве. Он, конечно же, имеет больший вес и стоимость, чем лопата, но его удобство и производительность гораздо выше.

Садовый бур обычно состоит из трех элементов: бура со шнеком, трубы рукоятки и удлинителя. С его помощью можно сделать отверстие в земле глубиной до 2 метров. Диаметр бура, как правило, 15см, ну а весит конструкция в сборе почти 10кг.

Очень важно при выборе бура обратить внимание на заточку шнека, поскольку многие производители его не затачивают вовсе. Если шнек не заточен, бурить можно только на песчаных или состоящих из чернозема почвах, а вот на глинистых и каменистых грунтах производительность бура существенно снижается. Самостоятельно заточить грани шнека можно с помощью болгарки или напильника.

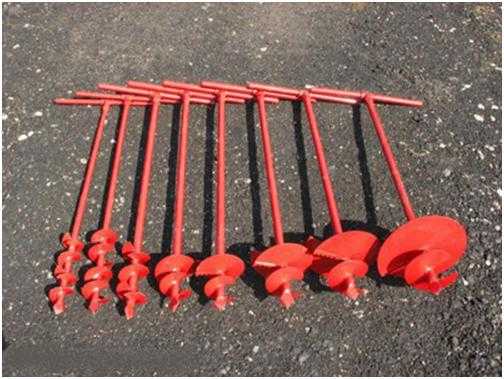

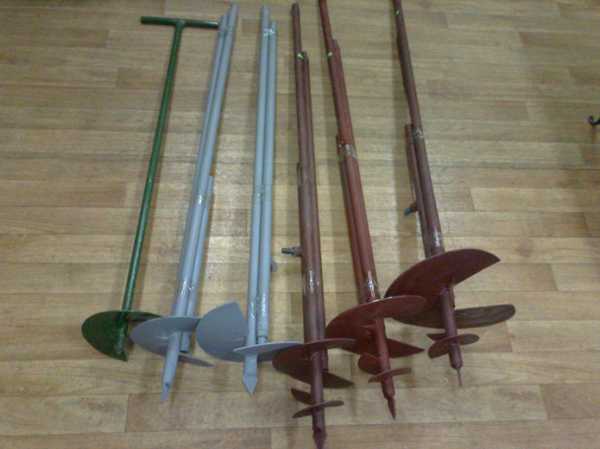

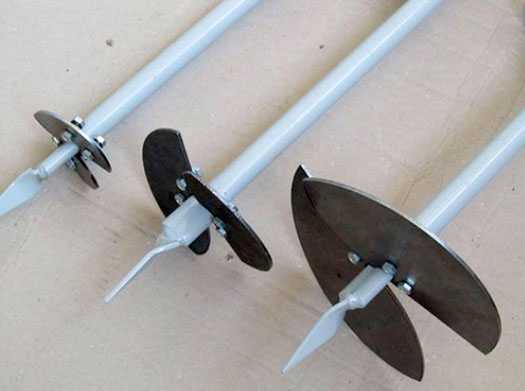

Садовые буры со шнеками различного диаметра

Использование мотобура

Этот способ самый быстрый и легкий, хотя и затратный. Мотобур состоит из привода и прикрепленного к нему бура со шнеком, при этом привод может быть бензиновым или электрическим. С помощью ручного мотобура можно выкопать яму глубиной до 3 метров, потратив на это считанные минуты.

Что касается недостатков: при работе такое устройство очень шумит, требуется близкое расположение электрической сети или наличие бензина.

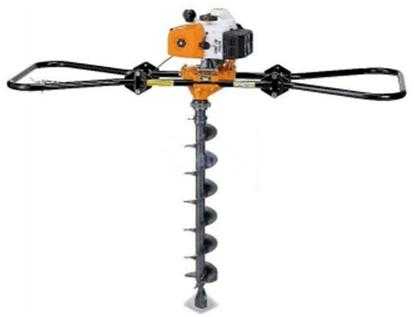

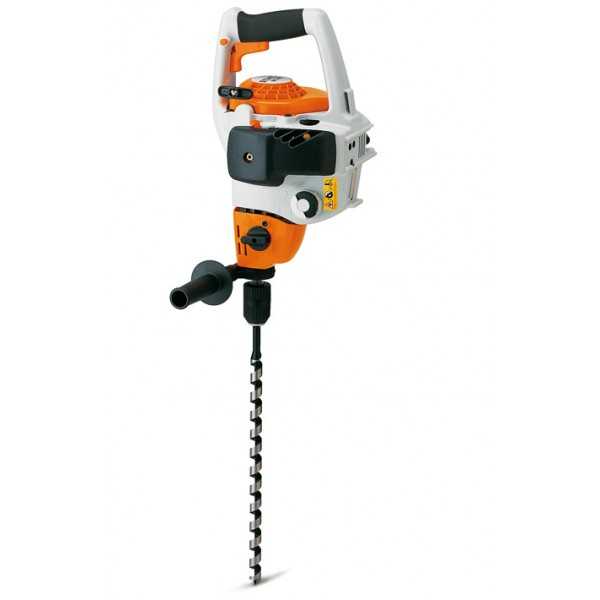

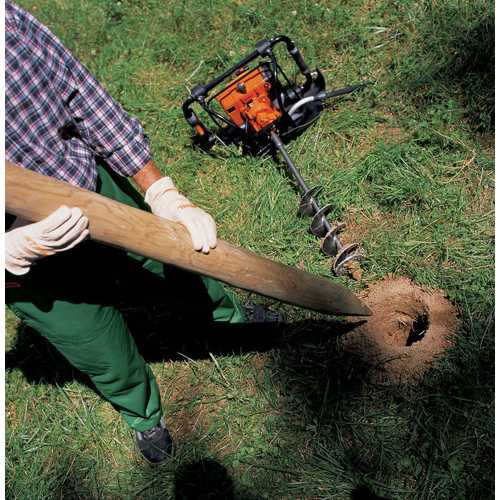

Стандартный мотобур

Бурение отверстий с максимальным эффектом

Итак, если требуется вырыть много отверстий под столбы забора, и при этом хочется сэкономить, следует выбирать обычный садовый бур с заточенными краями. При этом наконечник и грани бура тоже нужно заострить.

Теперь можно браться за работу. В отмеченных местах бур ставят вертикально и начинают проворачивать, надавливая на рукоятку. Если почва глинистая, то уже на глубине 35-40 сантиметров провернуть бур становится тяжело. Не надо напрягать мышцы и тратить силы понапрасну – бур вытягивают, а в лунку наливают полведра воды.

Максимум через пять минут почва размокает, и углубить отверстие не составляет труда. Если вдруг бур слишком плотно засел в грунте, следует немного раскачать его из стороны в сторону, и тогда он легко выйдет. Налипшую грязь снимают простым ножом, а пока шнек будет очищаться, можно подливать воду в яму. Для ускорения процесса можно заливать сразу несколько начатых отверстий, так сэкономится время и земля лучше размокнет.

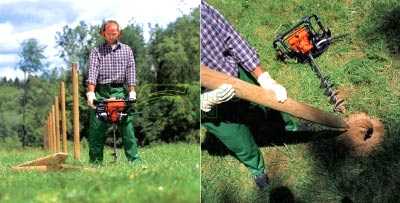

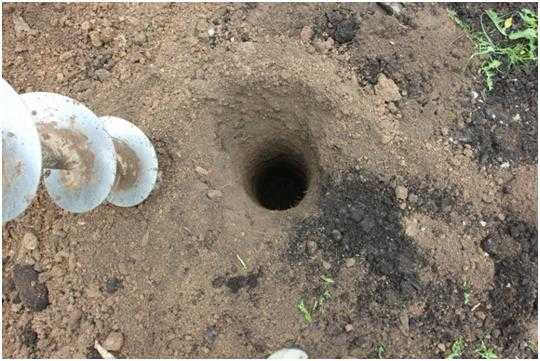

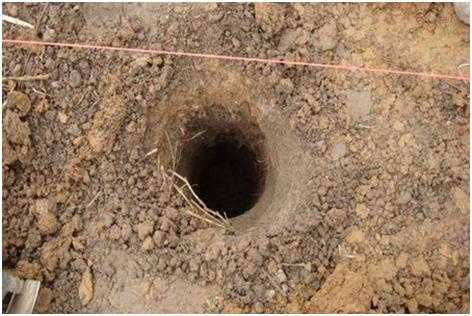

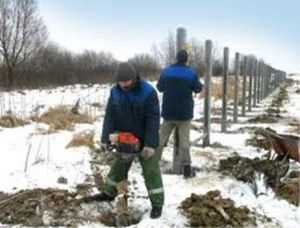

Процесс бурения отверстий под столбы

rusograda.ru

Бурение ям и отверстий под столбы заборы

Для того чтобы забор долго и надежно служил, надо приложить немало усилий на его монтаж по всем правилам. Эта трудоемкая работа начинается с разметки периметра ограждения и бурения отверстий. Каждый это делает одним из известных способов, выбирая самый удобный и доступный по цене.

Процесс бурения ямы для установки заборного столба

Доступные способы бурения отверстий

Бурение отверстий — это процесс монотонный, длительный и требующий применения физической силы. Ведь все столбы должны быть одинакового размера со строгим соблюдением расстояния между каждым из них. Качество и стоимость забора зависят от выбранного метода установки.

Положительные и отрицательные стороны использования лопаты

Выдалбливание ямы специальным инструментом

Столбец должен надежно стоять в земле, а при таком методе получится слишком большое отверстие, которое придется заливать дополнительным количеством бетона. А это дополнительные траты. Кроме того, выкопать лопатой узкую яму на глубину в 100–120 см вряд ли удастся, не затронув окружающей почвы. Поэтому можно смело сделать вывод: такой способ хоть и подкупает своей доступностью, но не всегда является практичным. Его так же можно охарактеризовать как самый трудоемкий и длительный по времени.

Использование садового бура

Использовать бур под столбы гораздо эффективнее и удобнее. Этот инструмент можно купить в любом строительном магазине.

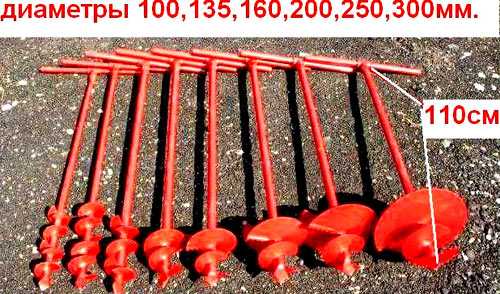

Садовые буры различных размеров

Важно следить за тем, чтобы шнек садового бура был хорошо заточен, иначе придется прилагать гораздо больше физических усилий.

Иногда приходится их затачивать сразу после покупки. Сделать это можно обыкновенным напильником или при помощи болгарки. Но стоит внимательно изучить отзывы людей, которые сталкивались с этой проблемой. В силу особенностей грунта на участке, где требуются ямы большой глубины, сделать их самостоятельно при помощи садового бура не так просто.

Устройства бура ТИСЭ для бурения глубоких ям

Механический способ бурения

Существует еще один метод проведения земляных работ при установке забора на неровном участке. Это использовать ямобур с бензиновым или электрическим приводом. Такой инструмент стоит достаточно дорого, поэтому бурение можно назвать самым легким, но в то же время и самым затратным.

Принцип работы ямобура похож на садовый бур, только шнек этого механизма вращается при помощи привода. Работать он может от электрической сети или на бензине. Продуктивность работы зависит от мощности двигателя. Мотобур можно использовать на участке с любым грунтом. Единственным существенным недостатком такого метода бурения отверстий для столбов забора является его стоимость.

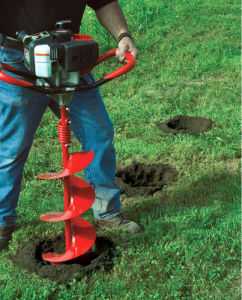

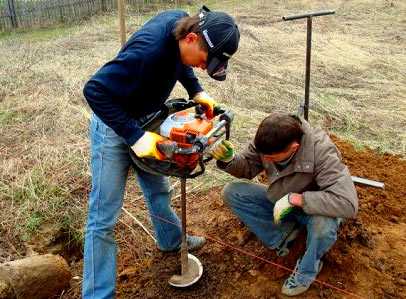

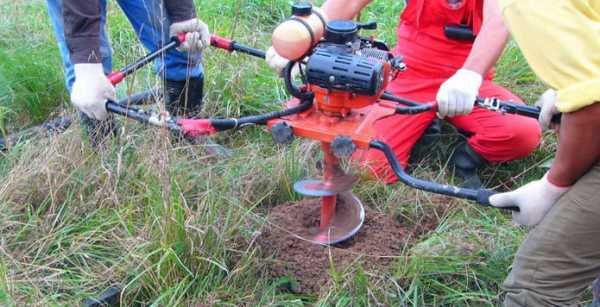

Изготовление ямы мотобуром

Кроме того, мотобур при работе создает определенный шум, а также требует близкого расположения электрической розетки или наличия бензина. Но это самый быстрый способ, отверстие можно сделать всего за несколько минут без весомых физических усилий. На бурение отверстий под столбцы вдоль всего периметра забора уйдет гораздо меньше времени и сил, чем ручным способом.

Как альтернатива существует еще один способ — воспользоваться услугами автомобильного бура. Его выбор зависит от размеров участка и условий, например, свободного подъезда и передвижения автомобиля.

Делаем правильные расчеты

Каждый из методов бурения имеет свои положительные стороны и некоторые нюансы. Перед началом строительных работ по установке забора нужно произвести необходимые расчеты. Столбцы должны выдерживать всю нагрузку от веса забора. Поэтому они должны быть надежно и устойчиво заглублены в землю.

Как показывает практика, самый простой расчет глубины отверстия для хорошей устойчивости заборного столбца составляет 1/3 от высоты ограды.

Например, если предусматривается забор высотой в два метра, то столбец должен быть погружен в почву не менее чем на 70 см.Если участок — с высоко расположенными грунтовыми водами, то столбы нужно заглублять не менее, как на 100–120 сантиметров. Кроме того, надо обязательно учитывать тип выбранного забора. От этих показателей зависит его вес, а, следовательно, и нагрузка на столбы. Ямы в песчаном грунте должны быть более глубокими, а устойчивый каменистый грунт достаточно пробурить на 80 сантиметров.

Схема ямы для установки столбика

Для того чтобы узнать точное количество столбов в заборе, надо всю его длину разделить на ширину одного прогона, а затем добавить еще два столба для входных ворот. Расстояние между столбами составляет примерно 250 см. Но это число зависит от высоты и типа забора. Если нагрузка будет слишком большой, то пролеты стоит уменьшить в размере. Величина пролетов может составлять от 150 до 300 см. От правильности расчетов зависит надежность и долговечность забора.

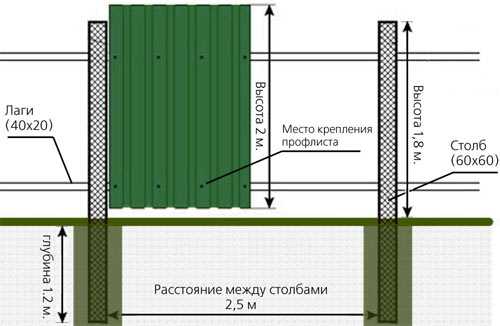

Схема для монтажа заборных столбов

Как правильно бурить скважину своими руками

Для того чтобы сделать яму, надо установить наконечник инструмента в намеченное место и с нажимом вкручивающими движениями углублять его в землю. При этом полезно знать маленькую хитрость. На глинистом грунте в яму следует регулярно подливать воду. Для этого бур извлекают из грунта, вливают воду и дают постоять несколько минут. Это позволяет размягчить грунт и значительно облегчить работу. Если на лопасти шнека налипло слишком много глины, их регулярно очищают острым предметом.

Все время надо следить за соблюдением строгой вертикальности отверстия. В ином случае это плохо скажется на качестве забора. Если грунт мягкий и податливый, то сделать несколько десятков ям можно за несколько дней. Каменистая почва хуже поддается бурению, поэтому эта работа займет больше времени и сил.

svoizabor.ru

земляной, для столбов, скважин, чертежи, размеры

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Содержание статьи

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

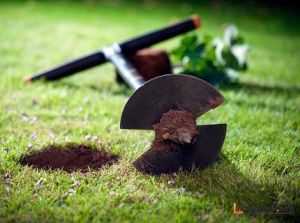

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

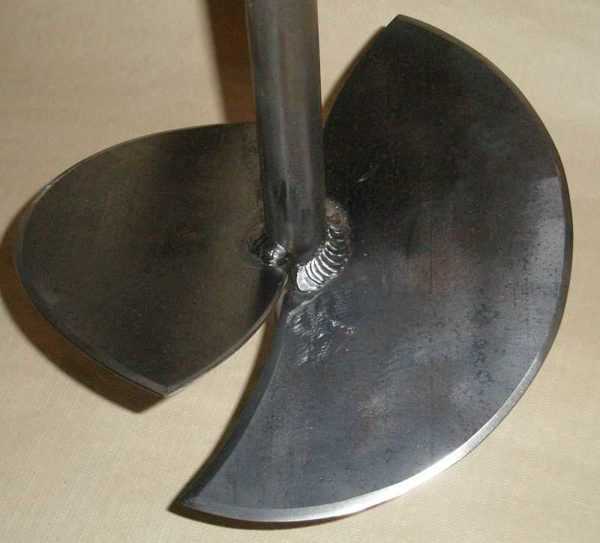

• Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

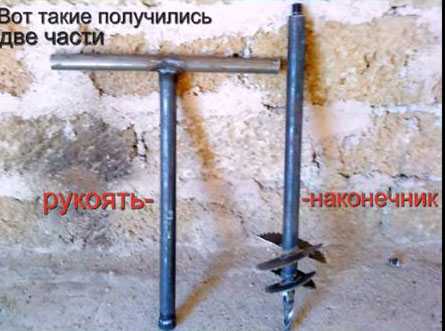

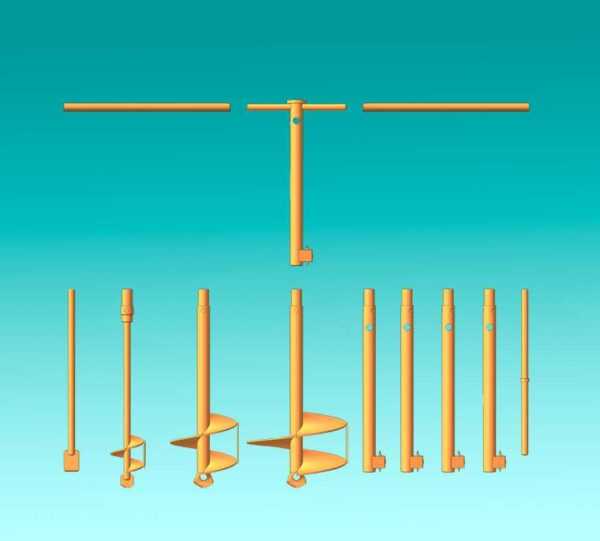

  Бур для столбов может быть со сборной штангой

• Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно.  Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
• Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
• Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

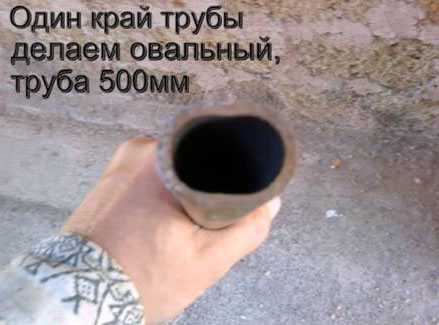

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

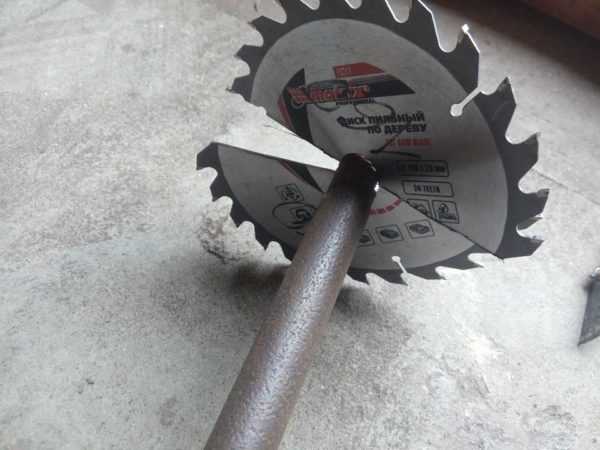

  Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

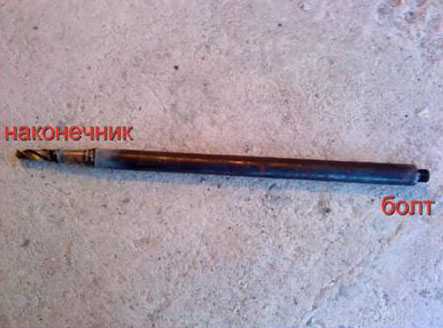

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Наконечник для земляного бура из полосы стали

Пика — один из вариантов наконечника

Комбинированный наконечник для измельчения пород

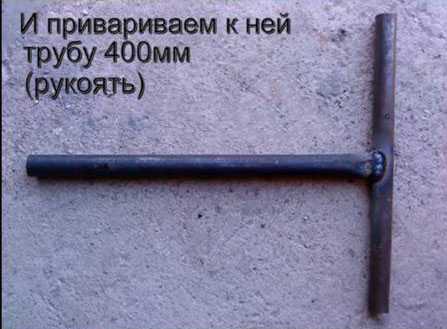

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

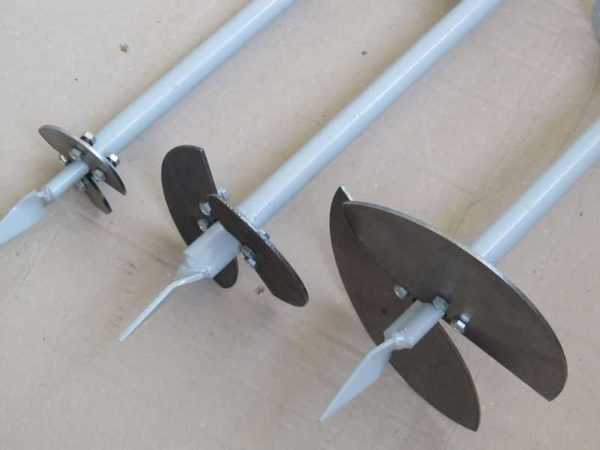

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

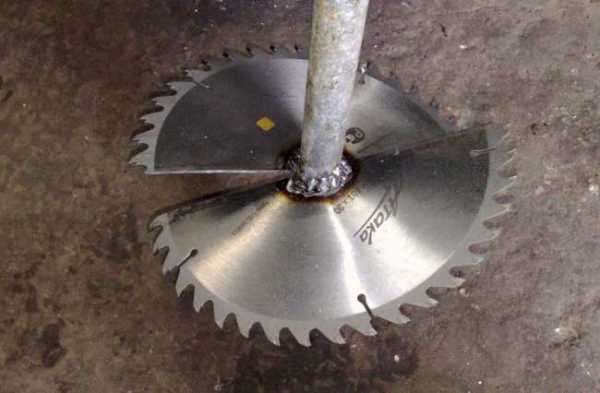

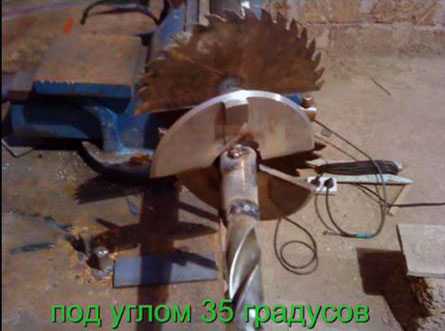

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

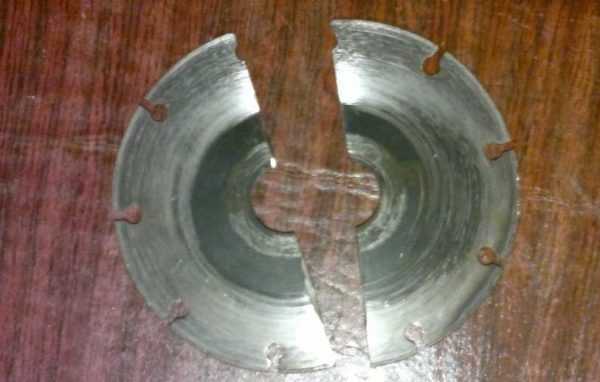

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

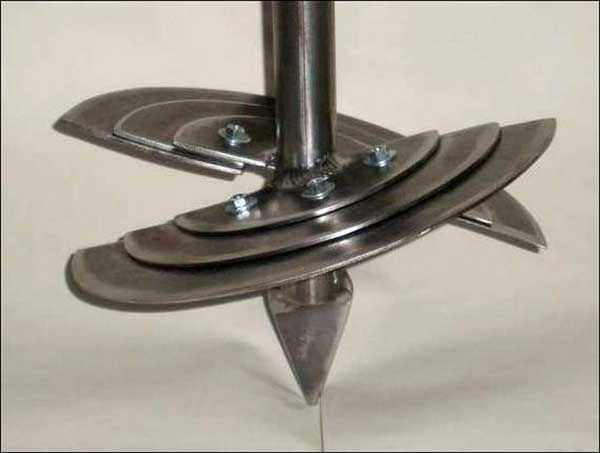

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

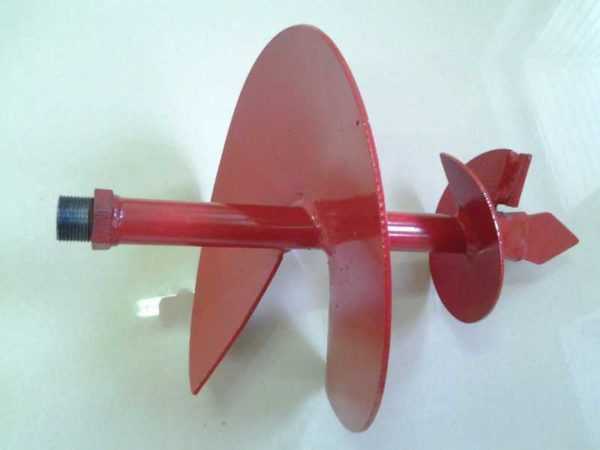

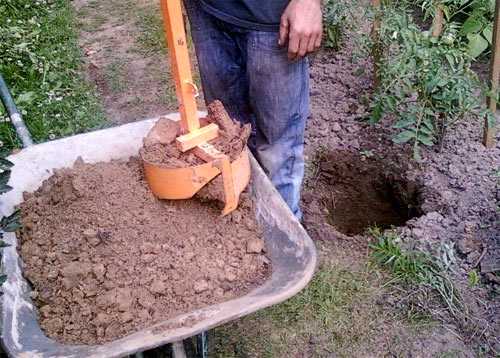

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

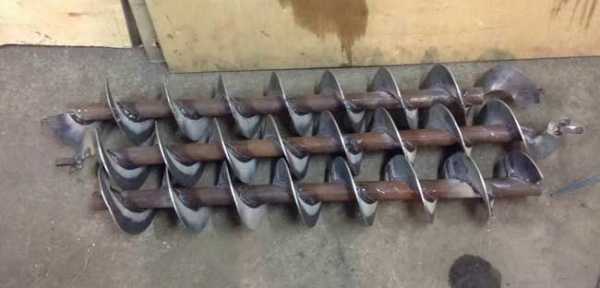

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

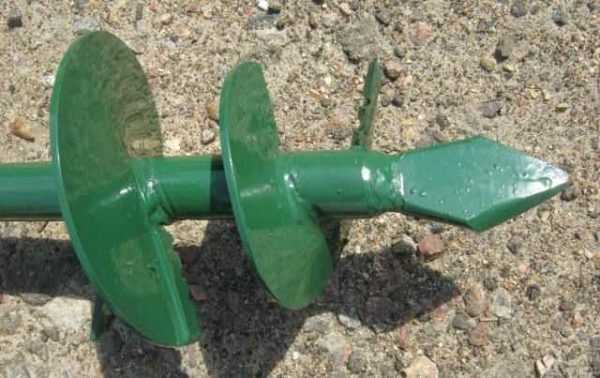

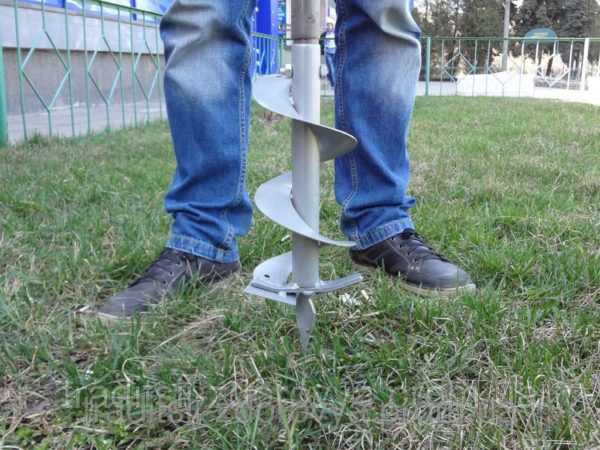

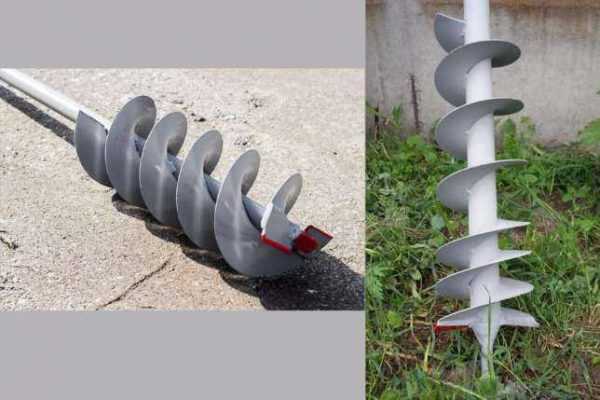

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

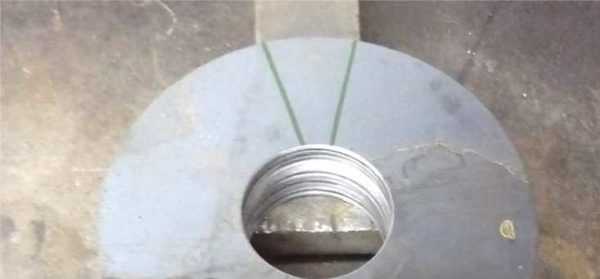

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

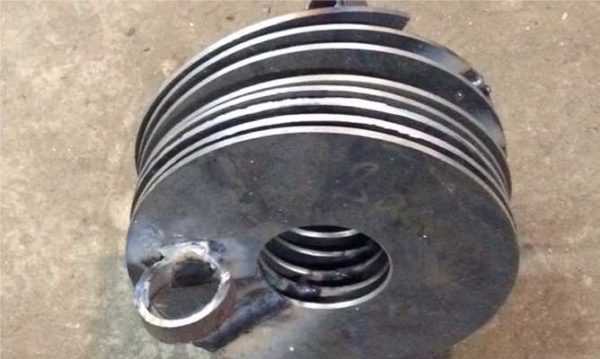

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

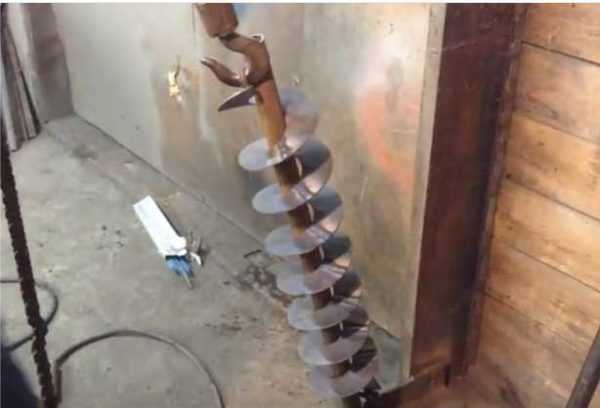

Почти готово

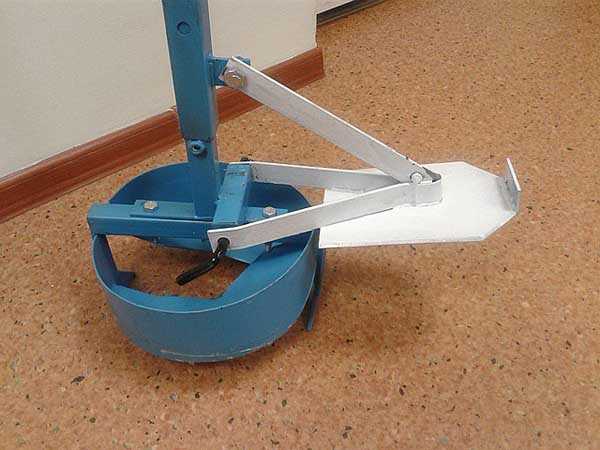

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

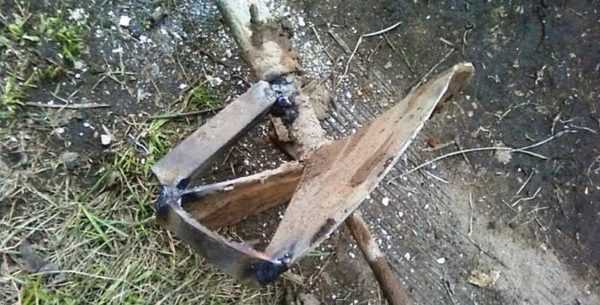

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

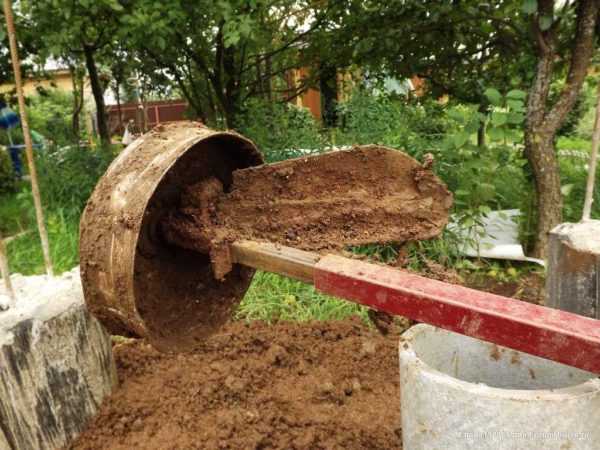

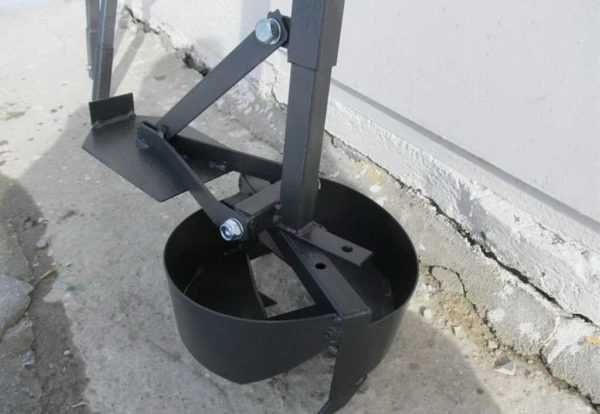

Более сложная конструкция

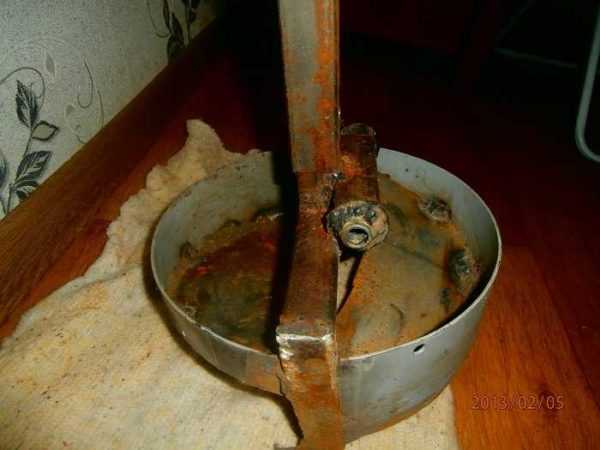

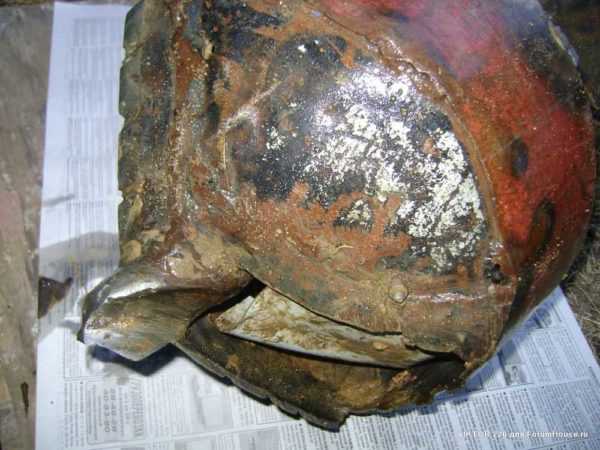

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

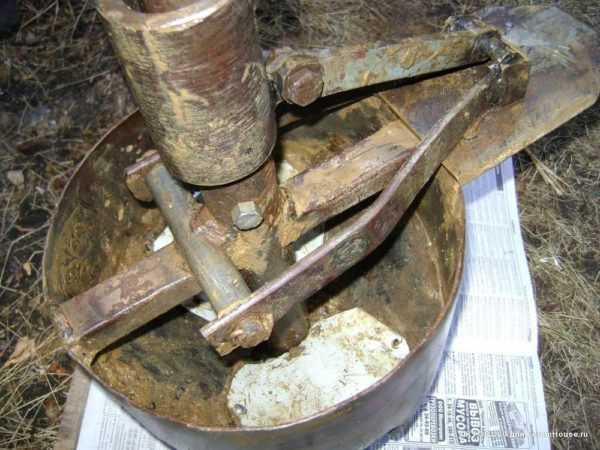

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

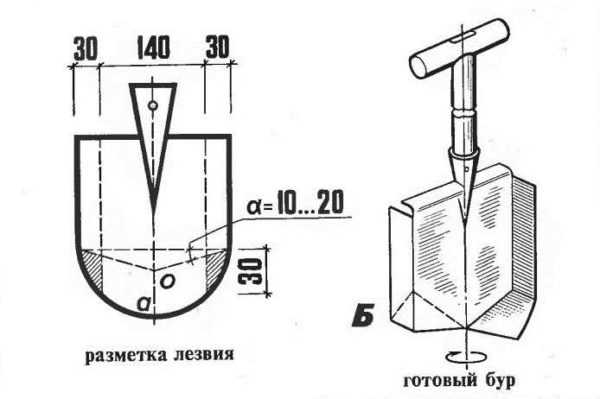

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

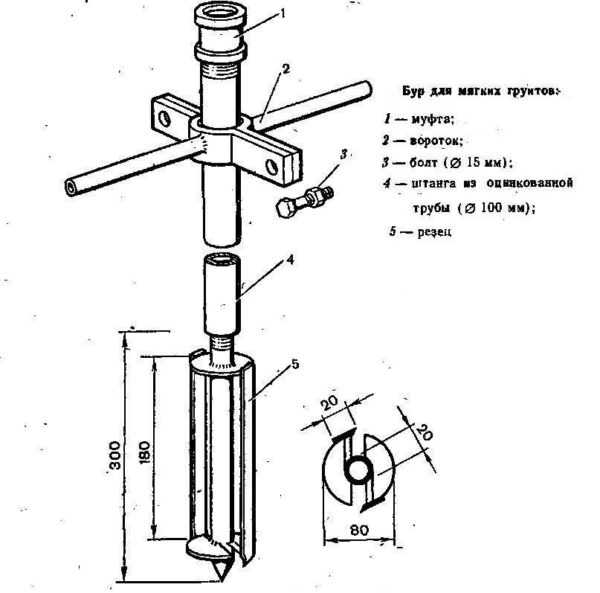

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

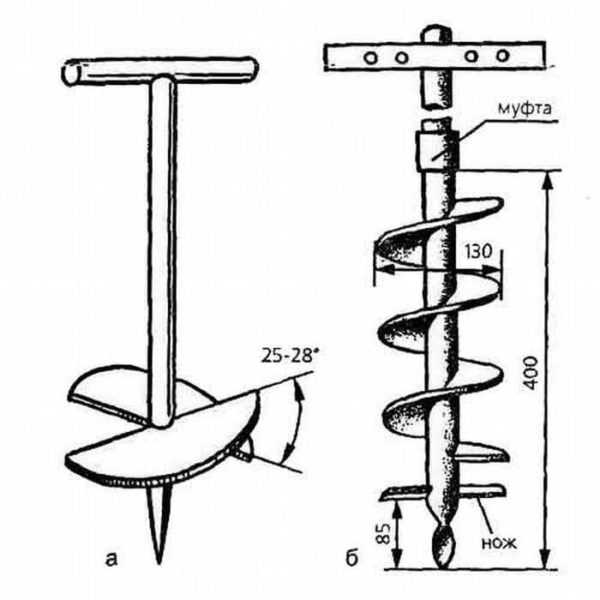

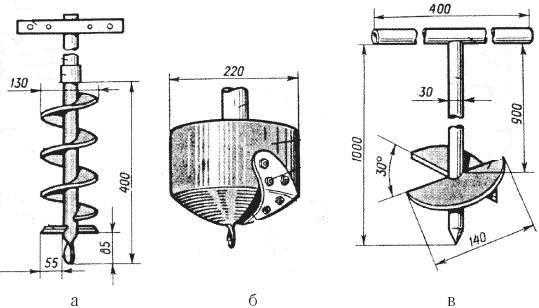

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

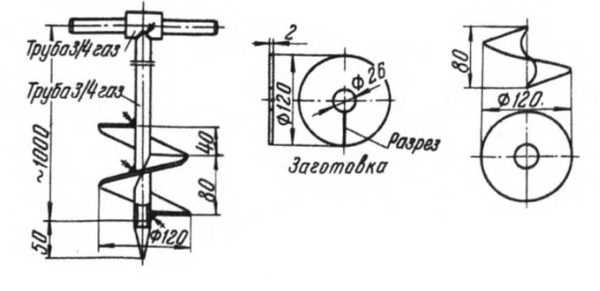

Подробный чертеж в проекциях шнекового бура

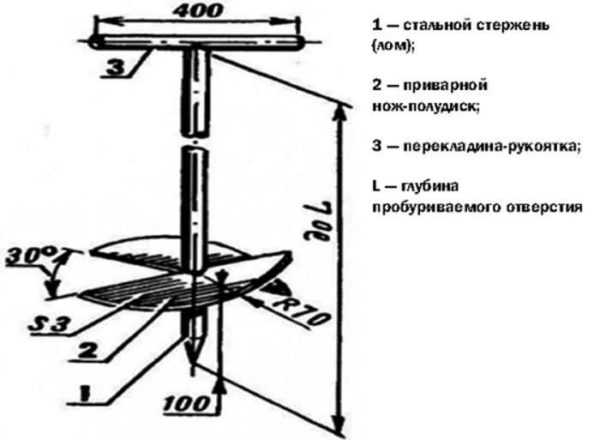

Чертеж садового бура

Видео материалы

stroychik.ru

Ручной бур для столбов своими руками: пошаговая инструкция

Во время строительства и обустройства земельного участка, очень часто требуется сделать круглые отверстия в земляной почве. Такие ямы нужны для легких хозяйственных сооружений, сюда входят: арочные конструкции, заборы, столбы и другие постройки. Даже шурфы, которые делаются при выполнении свайного фундамента, только меньшего диаметра выполняются тоже ручным буром.

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

• Когда закладываются инженерные сети.
• Для устройства колодца.
• Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
• При установке ограждения.

Типы конструкций и их технические характеристики

В прошлом для таких целей использовались вертикальные лопаты. На замену пришли новые усовершенствованные несложные модели, которые значительно облегчат все виды работ.

Несколько простых комплектов:

Простейший механический прибор

Представляет собой обычное двухстороннее оборудование с трубчатой штангой, рукояткой и фрезой с 2-мя лопастями с другой стороны.

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

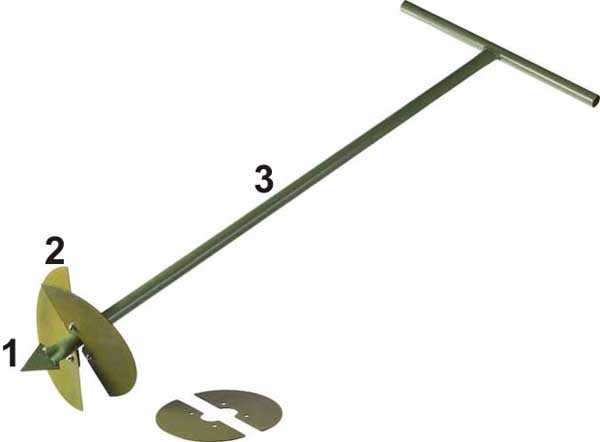

Модель со съемными фрезами

Его можно использовать для всех видов работ

Шнековое буровое устройство

Основные отличия усовершенствованной ручной модели, это то, что за режущимися лопастями идет винтовой шнек. Благодаря нескольким фрезам и разъемной конструкции, работы производятся быстро, а за счет наращивания происходит заглубление на необходимую глубину.

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

На сегодняшний день, в частном загородном строительстве все чаще можно встретить буровые работы с несущим основанием. В частых случаях, индивидуальное строительство останавливает свой выбор на ТИСЭ, оптимальное решение с точки зрения стоимости на проведение работ и качества выполнения.

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

• Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
• Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
• Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
• Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
• Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
• Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

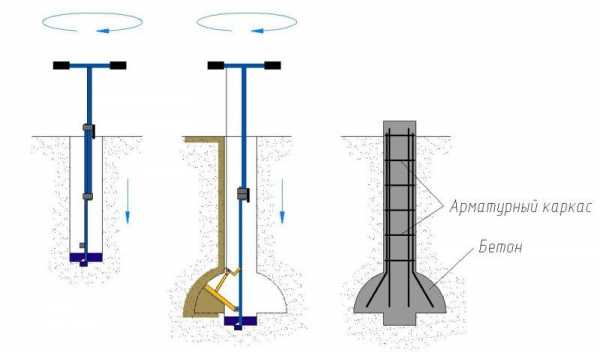

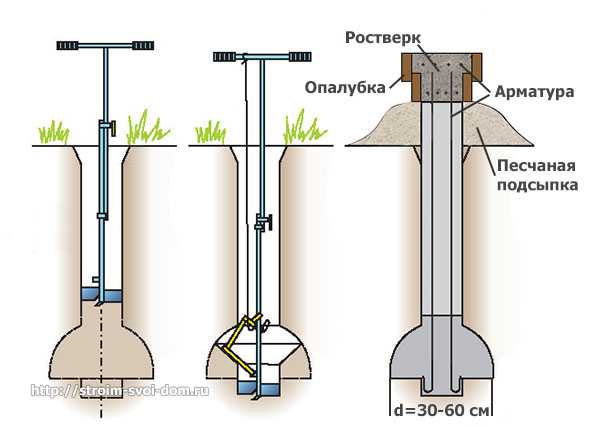

Принцип действия бура ТИСЭ

Существует всего два варианта исполнения бура ТИСЭ, которые отличаются между собой только накопительным устройством.

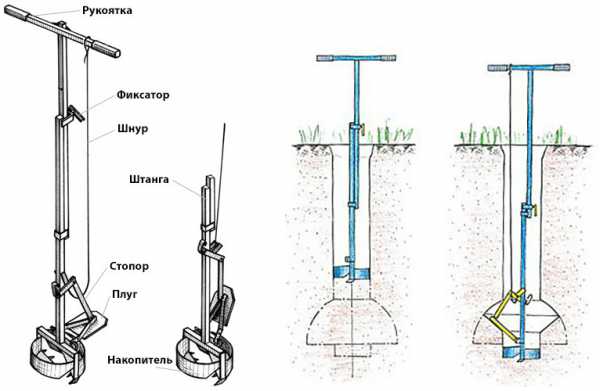

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Бур, выполненный самостоятельно, можно представить, как 2 разных оборудования: одна модель с расширением, другая предназначена для бурения, более простая конструкция.

Ручная сборка для буровых работ, без расширения:

• Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
• На одном конце трубы наваривается дно, на другом съемная фаска.
• По центру монтируется толстое сверло и шнек.

Для телескопической штанги понадобятся 2 трубы (250х250 мм и 200х200). Такая конструкция может справиться с бурением сложной почвы до 100 мм, а стенка стакана будет идеально гладкой.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Для предотвращения прилипания почвы к стенкам скважины, можно применить машинное масло.

Принцип работы бура при помощи телескопической штанги

Сборка устройства для расширения:

• Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
• Второй стакан делается по диаметру на 50 мм меньше.
• Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
• По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
• Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
• №21 Устройство с расширением
• На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
• Таким образом, у нас получается подвижное устройство.
• В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

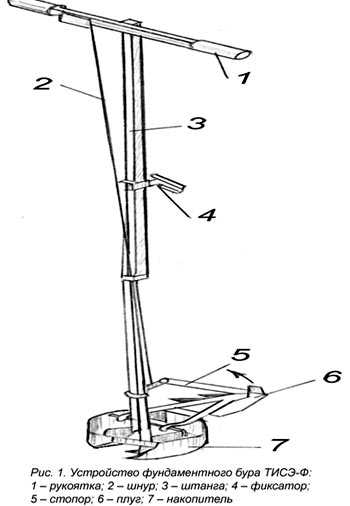

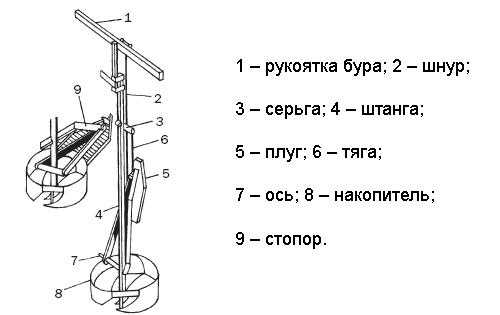

Схематический рисунок ручной сборки

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

1. Возведение ограждений.
2. Подготовительные работы для фундаментных опор.
3. Для строительства дренажных колодцев.
4. Посадки деревьев и растений.

Устройство можно также использовать для прокладки коммуникаций, т.е, для горизонтального бурения.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

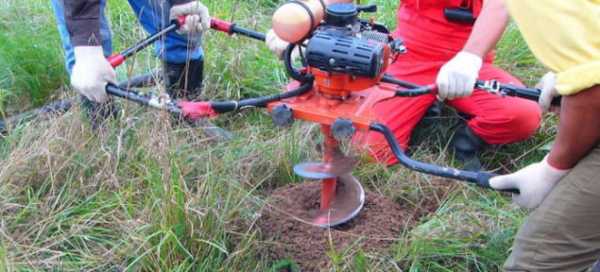

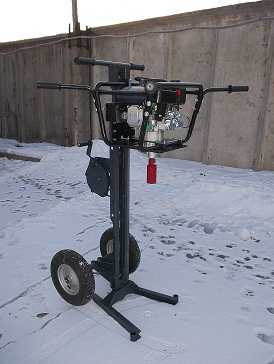

Модель бура с мотором

Выделяем три группы:

1. «Ямобуры» бытовые без мотора, работа производится при помощи оператора.
2. Оборудования, которые работают на бензине или моторе.
3. Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

• Простая рукоятка буквой «Т».
• Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м.

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

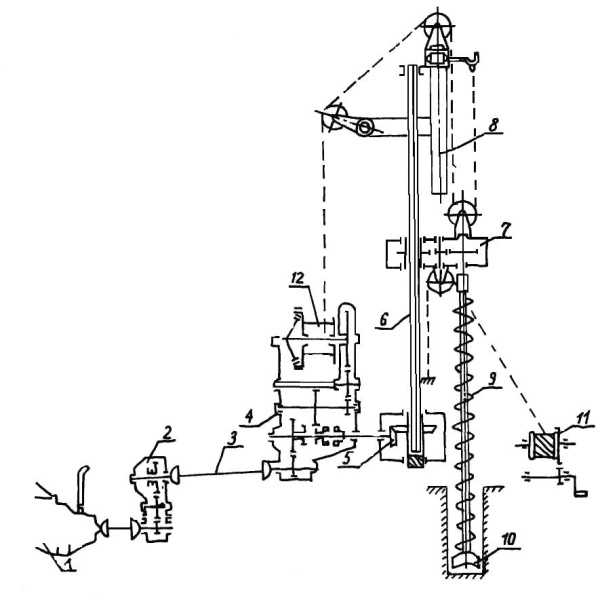

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Как изготовить ручной бур самостоятельно

Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

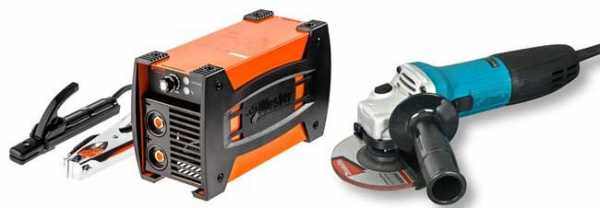

Для изготовления оборудования потребуется:

1. Тиски.
2. Газовые ключи.
3. Болгарка с насадкой по металлу.
4. Сварка.
5. Электрическая дрель.
6. Плашкодержатель.

Пошаговая инструкция сборки

Обработка трубы

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Ручка бура

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

Монтируем гайку

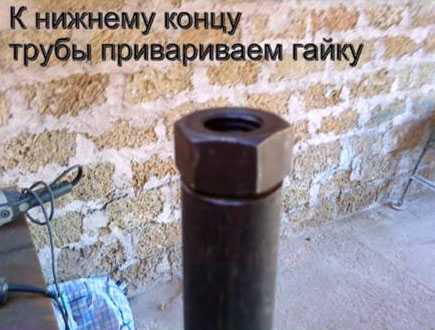

К части с диаметром 5 см приваривается гайка.

Сборка бура

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

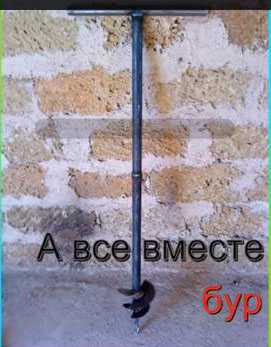

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

Советы профессионалов

Выбирая нужный инструмент для себя, лучше воспользоваться некоторыми рекомендациями, которые помогут сделать правильный выбор, сэкономив время:

1. При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
2. Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
3. При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
4. Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
5. Работая с ручным устройством, для вас будет слишком утомительно. Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Для более детальной информации, в качестве примера работы одного из видов устройств, рекомендуем ознакомиться с видео-материалом, как самостоятельно пробурить скважину ударно-канатным методом.

Видео обзор пояснит всем желающим, как грамотно можно пробурить отверстие вручную. Практические советы помогут вам подобрать оптимальный вариант и серьезно подойти к выбору нужного для вас оборудования.

stroyobzor.info

Бурение ям под столбы забора ручным буром: скважины, установки

Возведение ограждений в любую погоду

Бурение скважин под столбы – занятие несложное. Но для этой работы, все же требуются некоторые инструменты и хоть немного умений. Следует помнить, что создание скважин на участке относится к обязательным действиям при любых строительных работах.

Поэтому данную статью полезно почитать не только тем, кто собирается возводить забор. Бурение отверстий необходимо при строительстве домов, для устройства столбовых фундаментов под легкие постройки. Да мало ли, для каких целей понадобится бурение скважин.

Подготовка к работе

Схематическое изображение расположения опорных элементов

Ямы для заборных опор копают после проведения подготовительных работ на участке. При этом нужно выполнить предварительные расчетные работы. Например, приусадебный участок имеет квадратную форму с периметром 120 м. Чтобы монтаж забора был выполнен правильно, длина секций должна быть не больше 2,5м. Еще нужно самостоятельно сделать отдельно скважины для опор под калитку и ворота. Несложные вычисления позволяют предположить, что нужно пробурить около 44 ям.

Чтобы установить опоры для забора, их нужно углубить в почву. Но правильно определить глубину ям для столбов забора, знают далеко не все. В результате нарушений технологий, многие заборы с течением времени проседают и падают. Поэтому необходимо:

1. Для того чтобы установить любой столб нужна скважина диаметром немного большим, чем размер столба. Слишком широкие скважины делать не стоит, поскольку они излишне разрыхляют грунт. Если же скважина выполнена соответственно диаметру опоры, качественно выполнить бетонирование невозможно.
2. Выполнить вычисление числа ям для опор всего забора очень легко. Для этого необходимо величину периметра забора разделить на длину одной секции и прибавить 2 скважины для ворот и 2 для калитки. Ширина секции обычно равна 2,5 метра. Если секции имеют длину меньше 2 м, потребуются дополнительные и неоправданные затраты, если же их длина будет более 3 м полотно провиснет, а ограда будет ненадежной.
3. Особое внимание отводится глубине пробуренных отверстий. Многое тут зависит от грунта, массы материала, из которого устанавливается забор, а также уровня подземных вод. Если грунт неустойчив, в нем преобладают глина с песком, скважины должны быть глубокие 1,2 –1,6м.

Эта глубина должна быть ниже глубины промерзающего грунта. Так же делают скважины под столбы, когда участок периодически подтопляют подземные воды. Если грунт плотный, ямы делают глубиной 0,8 – 1 м. В этом случае учитывается, что опора должна быть вкопана не менее чем на 1/3 ее длины. Такой факт обеспечивает надежность всему забору.

Инструменты для бурения

Скважины для столбов выполнять довольно тяжело. Каждая скважина делается одинакового диаметра и одинаковой глубины грунта. Эта работа является однообразной и отнимает обычно много времени. Здесь большую роль играет выбор инструмента. Чаще всего скважины для опор забора делают лопатой, ручным буром, мотобуром и автобуровой установкой.

Лопата

Произведение работ лопатой

Это наиболее дешевый инструмент, но и наименее эффективный. Для мелких скважин или небольших траншей, лопата наиболее удобна. Однако выкопать глубоко узкую скважину лопатой качественно невозможно. Этот инструмент не позволит сделать отверстия одинакового диаметра. Они получатся шире необходимых размеров. Но если домовладелец собирается устанавливать кирпичные опоры, лопата будет идеальным инструментом. Ямы при этом нужны квадратного сечения и несколько шире, для удобства заливки фундамента. Лопата к тому же, есть в каждом дворе, да и часто их несколько. Если лопата сломается, ее легко починить.

Садовый бур

Ручной садовый бур

Такой инструмент бывает не в каждом хозяйстве, но все же довольно распространен. Его широко используют в саду для рытья ям под саженцы и в частном строительстве. Он тяжелый и дорогой по сравнению с лопатой, но его производительность много выше. Бур состоит из трех частей: собственно бура и шнека, трубы рукоятки и удлинителя. Таким буром можно сделать скважину в грунте до 2 м в глубину. Диаметр самого бура обычно около 15 см. Масса инструмента в собранном виде почти 10 кг.

При покупке бура следует обращать внимание на заточку. Многие производители не затачивают шнек, а это может привести к поломке. Если куплен не заточенный инструмент, перед его употреблением, нужно сделать заточку. Можно заточить ручной бур и самому, если в хозяйстве есть болгарка. Можно и напильником, но это очень долго и неэффективно.

Такой бур можно применять не только для подготовки ям под столбы забора. С его помощью нередко выполняют дренажные и садовые работы, выполняют бурение отверстий для свай фундамента при строительстве легких построек на участке и прочих работ, связанных с выкапыванием ям. Его устройство довольно простое, поэтому для пользования бура не требуется определенных навыков.

Качественный ручной бур, купленный в строительном магазине, при соблюдении правил пользования служит долго. Инструмент легко разбирается. Это позволяет его транспортировать в автомобиле. Если пользоваться таким инструментом для бурения скважин, другие более не понадобятся.

Мотобур

Проведение работ мотобуром

Бурение скважин под столбы мотобуром относится к самым быстрым способам, хотя и затратным. Мотобуровые установки имеют привод и прикрепленные к ним буры со шнеком. Приводы у такой установки бывают бензиновые или электрические, в зависимости от марки. Этот бур позволяет выполнить бурение многих отверстий до 3 м в глубину, потратив на работу совсем немного времени. Но он имеет несколько недостатков:

• устройство сильно шумит во время работы;
• если прибор работает от электричества, нужно близкое расположение от сети;
• если бур работает на бензине, нужен бензин.

Чтобы забор был предельно надежен, столбы вкапывают минимум на глубину 80 см. Если количество ям умножить на глубину, получится, что нужно будет вырыть ям на общую глубину более 35 м. Сделать столько скважин вручную очень тяжело. Лучше бурение отверстий выполнять, используя ручной бур.

Но бывают случаи, когда нужно большое количество скважин большой глубины. Ручные буры здесь неэффективны. Тогда лучше использовать буровые установки, установленные на автомобиле. Такие установки применяют для бурения глубоких отверстий, чаще для артезианских колодцев. Для бурения скважин под столбы забора такие мощные установки не используют.

Бурение отверстий с максимальным эффектом

Готовое отверстие для установки опоры

Допустим, нужно пробудить большое количество отверстий для столбов ограды, и при этом сэкономить. Тогда лучше выбрать садовый бур с заточенными лезвиями. При этом наконечник и грани бура необходимо тоже заточить, и только после этого можно браться за бурение отверстий. В размеченных заранее местах бур ставится вертикально. После этого его проворачивают, нажимая на рукоятку.

Если грунт глинистый, то уже через 35−40 см проворачивать бур становится тяжело. Тогда бур надо вытащить, а в лунку налить пол ведерка воды. Через 5−10 мин грунт размокает, и углубить скважину будет легко. Если вдруг бур плотно застрял в скважине, нужно его слегка раскачать из стороны в сторону. После этого инструмент легко вытащить. Налипшую грязь можно снять ножом, а пока шнек очищается от грязи, в лунку подливают еще воду. Чтобы ускорить процесс, можно начать несколько отверстий и заливать сразу все. Так можно значительно экономить время, и грунт лучше размокает.

moyaograda.ru

классификация. Особенности бура для ям под столбы.

Мотобур – это современный, мощный агрегат, который предназначен для создания отверстий в грунте разного диаметра и разной глубины. Агрегат может использоваться не только для посадки растительности, но и для строительства различных ограждений и создания столбчатого фундамента.

Бур для столбов: классификация

• Бензиновый – агрегат с приводом от двигателя, который работает на топливной смеси. В зависимости от двигателя в качестве топлива может использоваться обычный бензин и топливная смесь (бензин + масло).
• Электрический – агрегат с приводом, который передает крутящийся момент от электрического двигателя.
• Ручной (механический бур).

Самым эффективным и производительным на сегодняшний день считается бензобур для столбов.

Устройство бура для установки столбов

Как правило, мотобур для столбов – это прочная конструкция, в основу, которой заложены трубы. В комплектацию агрегата входит вращающийся элемент, который изготовлен из твердосплавного материала (бур или шнек). Благодаря высококачественному материалу шнеки характеризуются высокой прочностью и износостойкостью.

Выбирая ту или иную модель мотобура, особое внимание стоит обратить именно на шнек. Он может быть разного диаметра, разной длины, разными характеристиками режущего материала. Именно от этих характеристик будет зависеть производительность агрегата на том или ином грунте.

Садовые буры для столбов делятся на типы:

1. Бытового предназначения. Это легкое, удобное и неприхотливое оборудование, работать, которым сможет один оператор.
2. Профессионального предназначения. Это мощное и относительно тяжелое оборудование, которое приспособлено под шнеки большого диаметра. Глубина отверстий может достигать до двух метров. Таким агрегатом управляют два оператора.

Сделать своими руками мотобур бытового предназначения можно. Однако для самостоятельного изготовления такого агрегата вам понадобятся чертежи, специальный материал и определенный инструмент. Конечно, самодельный мотобур будет отличаться от бура, который изготовлен той или иной торговой маркой. Как правило, он будет уступать в дизайне, он не будет создавать комфортных условий при работе. Однако в этом агрегате, вы будете знать каждый винтик и каждый болтик. Эти знания позволят вам эксплуатировать самодельный агрегат долгие годы.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Похожие публикации

sadovij-pomoshnik.ru
