Бгм 1 – СТРОЙДОРМАШ БГМ-1М – Бурильные машины (STROYDORMASH БГМ-1М – STROYDORMASH-ALAPAEVSK БГМ-1М – БГМ-1М – Бурильная машина БГМ-1М – Бурильная машина СТРОЙДОРМАШ БГМ-1М – СТРОИДОРМАШ БГМ-1М – СТРОЙДОРМАШ БГМ-1М – СТРОЙДОРМАШ-АЛАПАЕВСК БГМ-1М) – Технические характеристики СТРОЙДОРМАШ БГМ-1М – Габаритные размеры СТРОЙДОРМАШ БГМ-1М – Двигатель СТРОЙДОРМАШ БГМ-1М
технические характеристики, фото, видео, модификации

Буровая техника БГМ-1 является продуктом работы ОАО «Стройдормаш». Это российское предприятие, которое базируется в Свердловской области (Екатеринбург) и работает с 1956 года.
Назначение и возможности буровой установки БГМ-1
Установка гидравлического типа рассчитана на формирование отверстий в горизонтальной, вертикальной и наклонных плоскостях. При этом диаметр скважин составляет от 150 до 400 миллиметров. Они используются в гидрологии, геодезии, добыче полезных ископаемых, строительстве, монтаже трубопроводных и кабельных систем, устройстве колодцев и для разрушения горных пород взрывным методом. Эксплуатация машины возможна при температуре от минус 40 до плюс 40 градусов.
БГМ-1 легко справляется с породами до 8 категории твердости, с вечномерзлыми грунтами, почвой с высокой концентрацией влаги и присутствием каменных отложений.

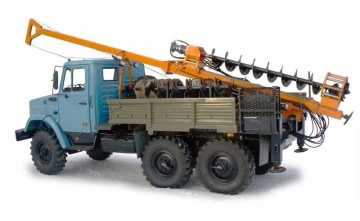

Фото буровой установки БГМ-1
При работе возможно применение следующего оборудования:
- для ударно-канатного бурения;
- коронки из прочнейшего сплава для проделывания отверстий классическим способом и с промывкой;
- пневматические ударники;
- шнеки для формирования строительных скважин;
- долота;
- шнековые буры;
- пустотелые шнеки;
- для работы колонковым способом с промывкой, с продувкой и «всухую».
Устройство
Основными элементами мобильной установки являются шасси, рабочая зона оператора, рабочее оборудование, гидравлический привод, буровая система.
Гидростатическая коробка передач соединена с вращателем. Эта связка значительно повышает эффективность техники. Пульт управления позволяет контролировать все рабочие параметры с максимальной точностью, помогает установить частоту оборотов вращателя и наиболее благоприятный режим, исходя из рабочих условий.
Несущая конструкция в машине — это мачтовая система. Она служит базой для монтажа вращателя, элементов подачи, рабочего стола и фиксаторов для буровых элементов.
Установка оборудована краном, что существенно повышает уровень грузоподъёмности. Здесь же имеется лебедка, кронштейн, канат и подвеска.
Технические характеристики
Параметры | Ед. измерения | Значение |
Длина | мм | 7380 |
Ширина | мм | 2430 |
Высота | мм | 2300 |
Масса | кг | 9900 |
Масса оборудования | кг | 3700 |
Мощность двигателя | л.с. | 150 |
Объем цилиндров | л | 6 |
Привод | гидравлический | |
Глубина бурения, диаметр 150 мм | м | 30 |
Глубина бурения, диаметр 300 мм | м | 20 |
Угол наклона отверстия | градусы | 60-90 |
Модель вращателя | ВК | 4000 |
Частота вращения | об/мин | 600 |
Давление в гидравлической системе | МПа | 20 |
Тип подачи | цепной | |
Движение подачи | мм | 3300 |
Усилие вверх | кН | 40 |
Усилие вниз | кН | 20 |
Модификации
Установка имеет следующие модификационные модели:
- БГМ-1М осуществляет формирование отверстий различного назначения. Машина имеет вездеходную базу, что позволяет работать в максимально тяжёлых условиях и труднопроходимых местах. Ее технические характеристики представлены в таблице. Фото буровой установки БГМ-1м
- БГМ-11-01 формирует скважины, очищает их при помощи воздуха или специального раствора. Надёжное оборудование рассчитано на работу с грунтами до 5 категории твердости.
- БГМ-12 снабжена породоразрушающим инструментом, который изготовлен из особо прочного материала. Такие свойства позволяют машине работать с породами 8 категории твердости.
- БГМ-13 позволяет использовать целый комплекс прочного бурового оборудования для работы с грунтами 8 категории. Машина легко справляется вечномерзлой и влажной почвой.
- БГМ-21 рассчитана на работу с дополнительным оборудованием в условиях плохой проходимости.

Модификационные модели обладают следующими техническими характеристиками:
Параметры | БГМ-1М | БГМ-11-01 | БГМ-12 | БГМ-13 | БГМ-21 |
База | МТЛБу | ГАЗ-33081 | УРАЛ-43206 | КАМАЗ 4326 | гусеничный ГАЗ-340395 |
Высота, мм | 2300 | 5550 | 3900 | 3940 | 2600 |
Длина, мм | 7380 | 6940 | 7565 | 7615 | 5900 |
Ширина, мм | 2430 | 2500 | 2500 | 2500 | 2570 |
Масса, кг | 9900 | 6400 | 12380 | 12300 | 6000 |
Диаметр скважин, мм | 225 | 300 | 300 | 300 | 400 |
Глубина скважин, м | 150 | 150 | 150 | 150 | 30 |
Угол наклона, ° | 60-95 | 60-90 | 60-90 | 60-90 | 90 |
Привод | гидравл. | гидравл. | гидравл. | гидравл. | гидравл. |
Усилие подачи вниз, кг | 2038 | 2000 | 2000 | 2000 | 3800 |
Усилие подачи вверх, кг | 4077 | 4000 | 4000 | 4000 | 6080 |
Частота вращения, об/мин | 177 | 130 | 110 | 110 | 140 |
Крутящий момент, Нм | 4040 | 4120 | 6000 | 6000 | 4040 |
Видео обзор буровой установки БГМ-1:
allspectech.com
Бурильная геологическая машина БГМ-1М
По вопросам, касающимся приобретения машин, обратитесь:
Менеджер по продажам
Панова Лариса Георгиевна
e-mail: [email protected]
тел.: +7 (343) 318-01-30 доб.514
моб.: +7 929 220-61-23
Назначение и область применения
Буровая геологическая машина БГМ-1М предназначена для бурения геофизических и структурно-поисковых скважин на газ и нефть, взрывных и водозаборных скважин, а также для разведки твердых полезных ископаемых, различных строительных материалов и подземных вод. БГМ-1М базируется на гусеничном вездеходе МТЛБ, что облегчает ее эксплуатацию в труднопроходимых местностях.
БГМ-1М рассчитана на применение в районах с умеренным климатом и температурой от – 40º С до + 40º С. Машина предназначена для наклонного и вертикального бурения при проведении инженерно-геологических, гидрогеологических, геофизических, строительных и структурно-поисковых работ. Оборудование оптимально для бурения в грунтах до VI категории, включая насыщенные влагой (с наличием плывунов и линз) и вечномерзлые.
БГМ-1М осуществляет:
- Шнековое бурение;
- Бурение пустотелым шнеком;
- Бурение с продувкой;
- Бурение с промывкой;
- Колонковое бурение.
Бурение производится шнековым, ударно-канатным, а также вращательным с промывкой или продувкой скважины способом.
Технические характеристики
Основные показатели при бурении | БО серии УРБ | БО серии БГМ | ||||||
Глубина бурения, м* | Диаметр бурения, мм* | Глубина бурения, м* | Диаметр бурения, мм* | |||||
Колонковое бурение твердосплавными коронками с промывкой или продувкой твердосплавными коронками «всухую» | 60 |
76-225 76-225 |
150 50 |
76-225 76-225 |
||||
Шарошечными долотами с промывкой | 200 | 76–244,5 | 150 | 76–151 | ||||
Шнеками «всухую» | 60 | 360 | 30 | 219 | ||||
Пневмоударником | 100 | 88–180 | 60 | 88–130 | ||||
Ударно-канатное бурение (желонирование) – зависит от длины и диаметра троса | 24 (до 40) | 93–194 | 24 (до 40) | 93–151 | ||||
Угол наклона скважины, градусов |
45–95 (вертикально вниз) |
60–90 (вертикально вниз) |
Оборудование и инструмент
- Бурильная мачта – мачта машины оснащена двойным лафетом (подвижным и неподвижным), что позволяет осуществлять вертикальное смещение на 800 мм.
- Вращатель бурильного инструмента оснащен гидростатической трансмиссией, имеет два режима вращения и возможность бокового смещения.Благодаря особой конструкции вращателя, обеспечивается точность и плавность управления, простота стыковки бурильных труб и, соответственно, высокая производительность машины.
- Опорный стол предусмотрен в конструкции бурильной мачты. Стол предназначенный для проведения работ по стыковке шнеков и бурильных штанг.
- Гидравлический зажим для штанг представляет собой опорный стол, оборудованный механизмом фиксации с гидравлическим приводом. Зажим исключает необходимость использовать подкладную вилку, что ускоряет стыковку и расстыковку штанг.
Продажа БГМ-1М
Заказать БГМ-1М можно на нашем сайте в разделе мой заказ.
Основные показатели при бурении | БО серии УРБ | БО серии БГМ | ||||||
Глубина бурения, м* | Диаметр бурения, мм* | Глубина бурения, м* | Диаметр бурения, мм* | |||||
Колонковое бурение твердосплавными коронками с промывкой или продувкой твердосплавными коронками «всухую» |
300 60 |
76-225 76-225 |
150 50 |
76-225 76-225 |
||||
Шарошечными долотами с промывкой | 200 | 76–244,5 | 150 | 76–151 | ||||
Шнеками «всухую» | 60 | 360 | 30 | 219 | ||||
Пневмоударником | 100 | 88–180 | 60 | 88–130 | ||||
Ударно-канатное бурение (желонирование) – зависит от длины и диаметра троса | 24 (до 40) | 93–194 | 24 (до 40) | 93–151 | ||||
Угол наклона скважины, градусов | 45–95 (вертикально вниз) | 60–90 (вертикально вниз) |
* в связи с большим разнообразием применяемого инструмента и различными геологическими условиями, приведенные значения являются условными
Конструкция данных установок, предполагает:
- монтаж как серийного БО серии БГМ и УРБ, так и БО по индивидуальным техническим заданиям заказчика, с адаптацией на различные гусеничные шасси, исходя из грузоподъёмности и области применения;
- широкий спектр монтажа дополнительного оборудования и приспособлений по требованию заказчика;
- возможность окраски в корпоративные цвета, по требованию заказчика.
sdm-zavod.ru
Буровая установка БГМ 1: технические характеристики, фото, модификации
Буровая техника БГМ-1 является продуктом работы ОАО «Стройдормаш». Это российское предприятие, которое базируется в Свердловской области (Екатеринбург) и работает с 1956 года.
Назначение и возможности буровой установки БГМ-1
Установка гидравлического типа рассчитана на формирование отверстий в горизонтальной, вертикальной и наклонных плоскостях. При этом диаметр скважин составляет от 150 до 400 миллиметров. Они используются в гидрологии, геодезии, добыче полезных ископаемых, строительстве, монтаже трубопроводных и кабельных систем, устройстве колодцев и для разрушения горных пород взрывным методом. Эксплуатация машины возможна при температуре от минус 40 до плюс 40 градусов.
БГМ-1 легко справляется с породами до 8 категории твердости, с вечномерзлыми грунтами, почвой с высокой концентрацией влаги и присутствием каменных отложений.
Фото буровой установки БГМ-1При работе возможно применение следующего оборудования:
- для ударно-канатного бурения;
- коронки из прочнейшего сплава для проделывания отверстий классическим способом и с промывкой;
- пневматические ударники;
- шнеки для формирования строительных скважин;
- долота;
- шнековые буры;
- пустотелые шнеки;
- для работы колонковым способом с промывкой, с продувкой и «всухую».
Устройство
Основными элементами мобильной установки являются шасси, рабочая зона оператора, рабочее оборудование, гидравлический привод, буровая система.
Гидростатическая коробка передач соединена с вращателем. Эта связка значительно повышает эффективность техники. Пульт управления позволяет контролировать все рабочие параметры с максимальной точностью, помогает установить частоту оборотов вращателя и наиболее благоприятный режим, исходя из рабочих условий.
Несущая конструкция в машине — это мачтовая система. Она служит базой для монтажа вращателя, элементов подачи, рабочего стола и фиксаторов для буровых элементов.
Установка оборудована краном, что существенно повышает уровень грузоподъёмности. Здесь же имеется лебедка, кронштейн, канат и подвеска.
Технические характеристики
Параметры | Ед. измерения | Значение |
Длина | мм | 7380 |
Ширина | мм | 2430 |
Высота | мм | 2300 |
Масса | кг | 9900 |
Масса оборудования | кг | 3700 |
Мощность двигателя | л.с. | 150 |
Объем цилиндров | л | 6 |
Привод | гидравлический | |
Глубина бурения, диаметр 150 мм | м | 30 |
Глубина бурения, диаметр 300 мм | м | 20 |
Угол наклона отверстия | градусы | 60-90 |
Модель вращателя | ВК | 4000 |
Частота вращения | об/мин | 600 |
Давление в гидравлической системе | МПа | 20 |
Тип подачи | цепной | |
Движение подачи | мм | 3300 |
Усилие вверх | кН | 40 |
Усилие вниз | кН | 20 |
Модификации
Установка имеет следующие модификационные модели:
- БГМ-1М осуществляет формирование отверстий различного назначения. Машина имеет вездеходную базу, что позволяет работать в максимально тяжёлых условиях и труднопроходимых местах. Ее технические характеристики представлены в таблице. Фото буровой установки БГМ-1м
- БГМ-11-01 формирует скважины, очищает их при помощи воздуха или специального раствора. Надёжное оборудование рассчитано на работу с грунтами до 5 категории твердости.
- БГМ-12 снабжена породоразрушающим инструментом, который изготовлен из особо прочного материала. Такие свойства позволяют машине работать с породами 8 категории твердости.
- БГМ-13 позволяет использовать целый комплекс прочного бурового оборудования для работы с грунтами 8 категории. Машина легко справляется вечномерзлой и влажной почвой.
- БГМ-21 рассчитана на работу с дополнительным оборудованием в условиях плохой проходимости.
Модификационные модели обладают следующими техническими характеристиками:
Параметры | БГМ-1М | БГМ-11-01 | БГМ-12 | БГМ-13 | БГМ-21 |
База | МТЛБу | ГАЗ-33081 | УРАЛ-43206 | КАМАЗ 4326 | гусеничный ГАЗ-340395 |
Высота, мм | 2300 | 5550 | 3900 | 3940 | 2600 |
Длина, мм | 7380 | 6940 | 7565 | 7615 | 5900 |
Ширина, мм | 2430 | 2500 | 2500 | 2500 | 2570 |
Масса, кг | 9900 | 6400 | 12380 | 12300 | 6000 |
Диаметр скважин, мм | 225 | 300 | 300 | 300 | 400 |
Глубина скважин, м | 150 | 150 | 150 | 150 | 30 |
Угол наклона, ° | 60-95 | 60-90 | 60-90 | 60-90 | 90 |
Привод | гидравл. | гидравл. | гидравл. | гидравл. | гидравл. |
Усилие подачи вниз, кг | 2038 | 2000 | 2000 | 2000 | 3800 |
Усилие подачи вверх, кг | 4077 | 4000 | 4000 | 4000 | 6080 |
Частота вращения, об/мин | 177 | 130 | 110 | 110 | 140 |
Крутящий момент, Нм | 4040 | 4120 | 6000 | 6000 | 4040 |
magistraltrade.ru
БГМ-1 бурильная машина

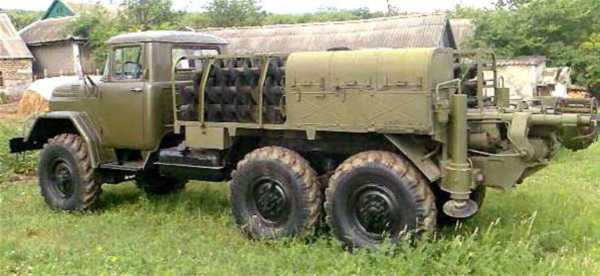

Бурильная машина БГМ-1
Предназначена для бурения горизонтальных, вертикальных и наклонных скважин диаметром 150 и 300 мм в различных грунтах. Машина незаменима при прокладке трубопроводов и кабельных линий под шоссейными дорогами, железнодорожным полотном, при устройстве дренажных систем и колодцев для добычи воды, а также при отрывке шурфов для зарядов при подрывных работах. Автомобиль ЗИЛ-131 позволяет проводить буровые работы в труднопроходимых местах.
Бурильная машина БГМ-1 представляет собой доработанное шасси автомобиля ЗИЛ-131, на котором установлено рабочее место и вспомогательное оборудование, гидропривод и буровые снаряды диаметром 150 и 300 мм.
Габаритные размеры | |
Длина, мм | 7380 |
Ширина, мм | 2430 |
Высота, мм | 2300 |
Масса, кг | 9900 |
Масса оборудования, кг | 3700 |
Мощность двигателя, л.с. | 150 |
Объем цилиндров, л | 6 |
Привод | Гидравлический |
Глубина бурения, диаметр 150 мм, м | 30 |
Глубина бурения, диаметр 300 мм, м | 20 |
Угол наклона отверстия, град | 60-90 |
Модель вращения, вк | 4000 |
Частота вращения, об/мин | 600 |
Давление в гидравлической системе, МПа | 20 |
Тип подачи | Цепной |
Движение подачи, мм | 3300 |
Усилие вверх, кН | 40 |
Усилие вниз, кН | 20 |
bmz.ru
Баровая грунторезная машина БГМ-1
Баровая грунторезная машина БГМ-1 предназначена для прорезывания и засыпки щелей прямоугольного сечения под кабельные линии связи и электропередачи, в мерзлых грунтах до V категории, глубиной до 1400 и шириной до 140 мм.
Машина рассчитана на работу при температуре окружающего воздуха от +40 до -40 оС, обладает высокой проходимостью и маневренностью.
Бульдозерное либо погрузочное навесное оборудование, которым по желанию Заказчика дополнительно комплектуются машины, позволяет производить засыпку открытых траншей и выполнять погрузочно-разгрузочные, а также мелкие планировочные работы.
Рабочие параметры баровой машины БГМ-1
Базовая машина |
трактор Беларус 82 |
Скорость резания, м/с |
3 ± 0,5 |
Рабочая скорость, м/час |
до 60 |
Глубина прорезаемой щели, мм |
1500 |
Ширина прорезаемой щели, мм |
140 |
Габаритные размеры, мм: | |
– длина |
6950 |
– ширина |
2060 |
– высота |
2765 |
Масса машины, кг |
6150 |
Техническое описание баровой машины БГМ-1:
Баровая грунторезная машина БГМ-1 представляет собой трактор Беларус 82 (поз. 1), оборудованный навесной баровой установкой, которая крепится к трактору на кронштейне (поз. 6).

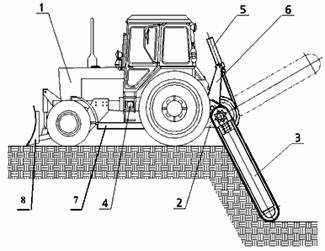

Баровая установка состоит из редуктора (поз. 2), рабочего органа (поз. 3), соединительной муфты, ходоуменьшителя (поз. 4), гидроцилиндра (поз. 5) , соединительной арматуры, рамы жёсткости (поз. 7), отвала (поз. 8, ).
Крутящий момент от выходного вала отбора мощности трансмиссии трактора через муфту передается на редуктор бары, имеющий одноступенчатую коническую передачу (40:13), а затем на ведущую звездочку режущего органа.
Режущий орган состоит из направляющей с механизмом натяжения цепи, двух звездочек, расположеных на ее концах и цепи со специальными зубками. Подъем и опускание режущего органа осуществляется силовым гидроцилиндром.
По материалам сайта http://www.dortehnika.ru/
hydrotechnics.ru
Бурильная машина БГМ-1М на базе автомобилей ГАЗ-3308
______________________________________________________________________________

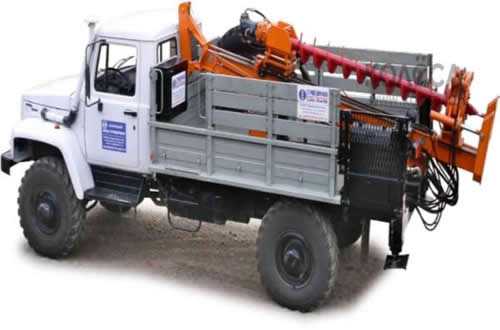

Бурильная машина БГМ-1М на базе автомобилей ГАЗ-3308
Бурильная машина БГМ-1М на базе автомобилей ГАЗ-3308 имеет возможность бурить скважины вертикально, наклонно и горизонтально.
Используется
для бурения гидрогеологических и инженерногеологических скважин,
непосредственно связанных с бурением работ в условиях ограниченого
пространства.
Может применяться при решении задач специального подземного строительства.
Бурильная машина БГМ-1М на базе автомобилей ГАЗ-3308 предназначена для вертикального и наклонного бурения скважин шнековым буром при гидрогеологических, инженерно-геологических, геофизических, структурно-поисковых и строительных работах в грунтах до VI категории по СНиП IV-2-82, включая вечномёрзлые, а также высоко насыщенные влагой, с наличием плывунов и линз.
Эксплуатация машины допускается в районах с умеренным климатом в интервале температур окружающего воздуха от минус 40С до плюс 40С.
Выполняемые работы бурильной машиной БГМ-1М на базе автомобилей ГАЗ-3308
– Шнековое бурение
– Бурение пустотелым шнеком
– Колонковое бурение
– Бурение с промывкой
– Бурение с продувкой
Бурильная машина БГМ-1М позволяет применять технологии бурения: шнековое бурение, шнековое бурение под защитой обсадной трубы, бурение с использованием устройства ударно-канатного бурения с желонкой, бурение с использованием пустотелых шнеков, бурение с промывкой водой или продувкой воздухом сплошным забоем или с отборным керном, бурение с пневмоударником и буровой коронкой в скальных породах, якорное бурение с гидромолотом.
Машина также может применяться в строительстве, для монтажа свай по буронабивной технологии.
Бурильная машина БГМ-1М на базе автомобилей ГАЗ-3308 отличается повышенной мощностью вращателя, эффективным механизмом подачи бурильного инструмента, оснащается лебёдкой грузоподъемностью 2т.
Использование стяжного хомута позволяет погружать и извлекать
обсадные
трубы диаметром до 335 мм.
Технические параметры бурильной машины БГМ-1М на базе автомобилей ГАЗ-3308
Установка буровая гидравлическая – БГМ-1М
Базовая машина – ГАЗ-3308
Масса полная, кг, не более – 6000
Буровое оборудование БГМ-1М на базе автомобилей ГАЗ-3308
Тип привода подачи и вращения бурового инструмента – гидравлический
Максимальный диаметр бурения шнеками, мм., не менее – 140
Условная глубина бурения шнеками скважин 0,14 в немерзлых грунтах III категории, м., не менее – 30
Продольный ход вращателя, м., не менее – 3,3
Поперечный ход вращателя, м., не менее – 0,5
Угол бурения, град. – 60…95
Номинальная частота вращения бурильного инструмента, мин-1:
– на 1 передаче – 88
– на 2 передаче – 177
Максимальный крутящий момент на бурильном инструменте, Нм (кг/см), не менее:
– на 1 передаче – 4040 (412)
– на 2 передаче – 2020 (206)
Расчетная максимальная осевая нагрузка на бурильном инструменте, кН (кгс):
– при заглублении – 20 (2038)
– при выглублении – 40 (4077)
Расчетная скорость подачи бурильного инструмента, м/сек 0…1,25
Диаметр свободного прохода между ползунами спайдера, мм., не менее:
– в рабочем разжатом положении – 180
– в нерабочем положении (откинутое состояние) – 219
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
Каталоги запасных частей и сборочных деталей
avtoremtech.ru
1. |
Бурильно-крановая машина Бурильно-крановая машина 2014 г. 06.08.2018 |
МСС
г. Екатеринбург |
11 000 РУБ/смена | |
2. |
Стройдормаш БМ-811М Бурильно-крановая машина 2007 г. 11.10.2017 |
г. Свердловская область, Алапаевск |
1 200 РУБ/час | |
3. |
Аренда бурильно-крановой машины (ямобура) Стройдор Бурильно-крановая машина 1999 г. 11.08.2016 |
г. Воронеж |
цена по запросу | |
4. |
Аренда бурового станка для устройства свай СТРОЙДО Буровая установка 2008 г. 09.08.2016 |
г. Санкт-Петербург |
цена по запросу | |
5. |
Аренда бурового станка для устройства свай СТРОЙДО Буровая установка 2008 г. 09.08.2016 |
г. Санкт-Петербург |
цена по запросу | |
6. |
Аренда бурового станка для устройства свай СТРОЙДО Буровая установка 2007 г. 09.08.2016 |
г. Санкт-Петербург |
цена по запросу | |
7. |
Аренда бурового станка для устройства свай СТРОЙДО Буровая установка 2008 г. 09.08.2016 |
г. Санкт-Петербург |
цена по запросу | |
8. |
Аренда бурового станка для устройства свай СТРОЙДО Буровая установка 2008 г. 06.08.2016 |
г. Кемерово |
цена по запросу | |
9. |
Аренда бурильно-крановой машины (ямобура) СТРОЙДОР Бурильно-крановая машина 2008 г. 05.08.2016 |
г. Санкт-Петербург |
цена по запросу | |
10. |
Аренда бурильно-крановой машины (ямобура) Стройдор Бурильно-крановая машина 2012 г. 20.07.2016 |
г. Ликино-Дулево |
цена по запросу |
www.stroyteh.ru
Добавить комментарий
