ЗИЛ-170: технические характеристики и фото

Грузовики КамАЗ наверняка видели все. А как называется машина, фото которой представлено ниже? Характерная для КамАЗов морда, бескапотная конфигурация, также три человека в кабине… и буквы «ЗИЛ» на передке. Тем не менее это не случайность. Так выглядит автомобиль ЗИЛ-170 – своеобразный “отец” машин, выходящих из ворот завода в Набережных Челнах (завод-комплекс по производству грузовиков “КамАЗ”).

Дело в том, что первая модель нынешних КамАЗов проектировалась на другом предприятии, и в те времена, когда завода «КамАЗ» еще не существовало. Заказ на производство получил завод им. Лихачева («ЗИЛ»). Это было единственное предприятие, чьи производственные мощности на тот момент могли с этим справиться. Модель была успешной, и после запуска производства в Набережных Челнах инженеры решили, что не стоит изобретать велосипед второй раз. Первый грузовик, сошедший с конвейера завода, получил практически идентичные характеристики с автомобилем ЗИЛ-170, фото которого можно увидеть в данном обзоре.

История модели

Прежде чем переходить непосредственно к описанию грузовика, заметим, что первый автомобиль КамАЗ вышел из ворот завода в 1977 году. Единственным отличием, которое можно заметить у современных машин, стали прямоугольные фары, тогда как у не менее известного ЗИЛ-130 осветительные элементы круглые.

Итак, почему же на первых КамАЗах стояли другие буквы? История ЗИЛ-170 началась в 60-х годах прошлого века, когда московскому заводу имени Лихачева дали приказ на проектирование нового большегрузного автомобиля. При этом Минавтопром отметил два пункта: первое – грузовик должен быть как западный (бескапотный), и второе – нужно наладить производство на новом месте. Стоит отметить, что в это же время на заводе полным ходом шла разработка ЗИЛ-130, а также проводились полевые испытания модели 3169, которая как раз могла ответить всем требованиям министерства.

Автомобиль имел большую грузоподъемность, не меньшую грузовместимость, но это был советский капотный грузовик. В серию он не пошел. Следующей моделью завода должен быть стать ЗИЛ-170. История создания автомобиля начинается в 1968 году, когда из ворот завода выезжает первый бескапотный тягач (впоследствии КамАЗ-5410). В 1969 году выходят экспериментальные версии грузовиков и самосвалов (соответственно, КамАЗы 5320 и 5510). В этом же году начинается строительство завода, на который впоследствии перешли все наработки ЗИЛа, уже под именем КамАЗ.

Первые модели нового предприятия также носили на капоте эмблему завода им. Лихачева. Буквы КамАЗ (логотип в виде бегущей лошади родился много позднее), по легенде, появились, когда на ВДНХ увидели первый выставочный образец грузового автомобиля от завода в Набережных Челнах. Кто-то из министерства сказал, что машина, выпускаемая на другом предприятии, не должна носить имя ЗИЛ. В результате этого московский завод возвращается к разработке капотных вариантов, а ЗИЛ-170 уже под именем КамАЗа выпускается и по сей день.

Протопип

Получив задание, завод «ЗИЛ» закупил несколько западных вариантов и в итоге остановился на одном. Им стал International американского производства.

Кабина нового автомобиля получилась немного более прямоугольной, чем у оригинала, с изящным передком и со сдвоенными круглыми фарами. Другим отличием от американца стало появление ремней безопасности для водителя и одного пассажира (место для второго пассажира появилось уже на КамАЗе.) От прототипа также был взят гидроусилитель руля и идея многоконтурной тормозной системы.

Силовая часть

В 1969 году моторный завод в Ярославле получает другой приказ – разработать и затем выпустить моторы для нового автомобиля. При этом новый двигатель должен быть достаточно мощным – не менее 200 л. с., так как автомобиль будет большегрузным. Ярославль представил версию ЯМЗ-6Э641, к ней же инженеры разработали КПП ЯМЗ-Э141. Это была первая версия мотора на автомобилях ЗИЛ-170. Двигатель второго поколения пришлось проектировать уже в 1970 году, так как в системе обнаружились серьезные проблемы.

Новая модель двигателя для грузовика получила аббревиатуру ЯМЗ-740. Так же, как и первый вариант, это был 8-цилиндровый дизельный мотор объемом 10 л и с V- образным расположением цилиндров. Мощность его была 210 л. с. Если говорить о стандартах «Евро», то он тем нормам вряд ли отвечал, но в 1970 году это был очень хороший вариант, и именно он ставился на грузовики ЗИЛ-170.

Технические характеристики

При разработке проекта конструкторам было указано, что: во-первых, машина должна быть достаточно унифицирована, во-вторых, в нее должны быть включены все (или почти все) новые разработки тех времен. Одним из таких решений стала трансмиссия. Ярославль поставлял свою коробку на 5 передач. Конструкторы использовали ее, но добавили делитель, в результате чего увеличили количество скоростей до 10. Опытный образец, а потом и серийное производство получили 10 передач вперед, и 2 назад.

Схема делителя была достаточно новая, но и очень простая – всего из 2 ступеней. Первая ступень имела прямое включение — так осуществлялась первая пятерка, а вторая являлась повышающей, благодаря чему можно было включать 6-ю и последующие. Этот же делитель работал и при движении назад: одна скорость – «из коробки», а вторая – посредством повышающей части.

Колесная формула

Также одним из условий вышеупомянутого приказа должна была стать колесная формула 6х4 из расчета 3 оси, 6 колес, привод на две оси. Новые разработки были использованы и здесь. Первая и последняя ось имели свои карданные валы, в то время как средняя оснащалась межосевым дифференциалом.

Расход топлива

Одна из новых возможностей, которая потом перешла в наследство первенцу нового завода, – это минимальный расход топлива. Грузовой автомобиль ЗИЛ-170 берет всего 34 литра на 100 км. Эти показатели являются и по сей день одними из самых низких в большегрузных автомобилях такого класса.

Внешние параметры

Говоря о внешних данных машины, надо учесть нескольких моментов. Автомобиль должен был стать большегрузным, и первый вариант при собственном весе в 8 тонн мог взять 6 тонн груза. Опытный образец был бортовым грузовиком с тентом, но после него пошли и тягачи, и самосвалы. Впрочем вплотную к разработке этих модификаций подошли уже на заводе в Набережных Челнах. Поэтому для описания и возьмем бортовую версию. Все параметры этого автомобиля ЗИЛ-170 приведены на схеме, представленной выше.

Основные размеры, которые стали одинаковыми для всех машин, выпишем отдельно. Общая длина – 7435 мм, расстояние от бампера до центра первого колеса – 1275 мм, между осями задних колес – 1320 мм, от переднего до заднего по центрам – 3190 мм. Общая ширина – 2500 мм, между покрышками на одной оси – чуть более 2000 мм. При этом задняя пара осей усилена – по 4 колеса на каждой.

Также к внешним данным можно отнести характерную решетку радиатора в правой верхней части передка, которую унаследовал КамАЗ, и многие другие детали, отвечающие международным требованиям, типа шнуровки на нижней части тента.

Заключение

“ЗИЛ” был единственным заводом Советского Союза, разработки которого, попадая в серию, становились неизменно успешными, как, например, ЗИЛ-130. Многие последующие модели были ответвлениями от основной серии (131, 132, 133540). Таким стал и ЗИЛ-170. Для выпуска этих версий построили целый завод. Первые автомобили нового предприятия полностью повторяли разработки «ЗИЛа», но впоследствии это стали совершенно другие машины. Тем не менее и те, и другие нашли свое применение в современной промышленности.

fb.ru

Последний герой: ЗИЛ возрождается? — Авторевю

На свой столетний юбилей московский ЗИЛ подготовил сюрприз: только что объявлено, что собран последний грузовик этой марки. Как же так, удивятся читатели, ведь АМО ЗИЛ обанкротилось еще в начале года?

В том-то и дело, что этот ЗИЛ совсем другой. Группа работников-энтузиастов зарегистрировала акционерное общество с тем же именем и начала сборку машин из оставшихся в наследство от завода элементов: рам, мостов и кабин.

Было собрано несколько десятков грузовиков модели 4327. Это своеобразная реинкарнация «коммунального» ЗИЛ-4329. Сразу стало понятно, что их количество окажется крайне ограниченным, ведь даже цехов, где можно было бы производить элементы, уже не осталось.

Внешне новые ЗИЛы отличаются скругленным пластиковым носом (фото из архивов Максима Чернявского)

Главное отличие «возрожденного» ЗИЛа — это пластиковый скругленный капот (похоже, родных капотов уцелело еще меньше, чем кабин). Под ним установлен «вечный» минский дизель Д-245.9Е4 (Евро-4) мощностью 136 л.с. Коробка передач — пятиступенчатая «механика». На большинстве машин смонтированы смоленские коммунальные надстройки.

Когда-то завод показывал на выставках и собственное видение пластикового капота, как на этом грузовике Тапир (фото из архивов Максима Чернявского)

Такие машины наши коммунальщики охотно покупали бы еще многие годы. Не очень эргономичные и экономичные? Зато простые, дешевые и хорошо знакомые.

Еще десятки тысяч ЗИЛов-«коммуналов» встречаются на улицах всех российских городов (фото из архивов Максима Чернявского)

Если учитывать больше миллиона выпущенных ЗИЛов этого поколения, проблем с запчастями к ним не будет еще долгое время. Но в подобной экономике наши государственные предприятия все еще не очень сильны.

autoreview.ru

Неизвестный ЗиЛ-130: пластмассовый грузовик | 5koleso.ru

ЗиЛ-130 – один из самых массовых грузовиков СССР. Модель, выпускавшаяся почти четыре десятилетия, обросла массой модификаций, хотя не все они стали серийными. В их числе – созданный 45 лет назад уникальный грузовик с пластиковой кабиной

текст: Валерий Васильев  /  фото: из архива Валерия Васильева  /  09.11.2015

ПЛАСТИКОВАЯ ТЕМА

На «ЗиЛе» пластиковой темой стали заниматься еще в конце 1950-х годов. В 1960 г. в СКБ главного конструктора В.А. Грачева построили четырехосные ракетовозы ЗиЛ-135Е и ЗиЛ-135К. Их бескапотные кабины выполнили из стеклопластиковых деталей, склеенных между собой эпоксидной смолой. Для повышения жесткости, улучшения звуко- и термоизоляции внутренние полости между панелями заполнялись пенополиуретаном.

Одно из первых отечественных шасси со стеклопластиковой кабиной ЗиЛ-135Е

Стеклопластик выбрали не случайно. Этот материал, представляющий собой полиэфирную смолу, армированную стекловолокном, несравненно лучше обычных пластмасс по прочности, истираемости, линейному расширению, ударным и вибрационным нагрузкам. В то же время по сравнению с металлами он обладает более низкой плотностью, меньшей теплопроводностью, коррозионно стоек. Используя опыт столичных автозаводцев, на Минском и Брянском автозаводах также успешно применили стеклопластик в конструкции своих армейских машин.

Применение пластмасс на «ЗиЛе» ускорило принятое в 1963 г. постановление Совмина СССР о внедрении в отечественном автопроме полимерных материалов для замены традиционных черных и цветных металлов. Этой темой на заводе поручили заниматься начальнику центральной лаборатории синтетических материалов Л.П. Азарашвили. Работы курировал главный конструктор «ЗиЛа» А.М. Кригер. По его мнению, пластмассы должны занимать такое же место в производстве, как и металлы.

Окончательный вариант, построенный в 1970 году

Отталкиваясь от наработок СКБ, решили создать капотный ЗиЛ-130 с полностью стеклопластиковыми кабиной и опереньем. Пригодился и опыт НАМИ, где тогда тоже разрабатывали цельнопластмассовую, без металлического каркаса кабину.

ДЛЯ ЖАРКО-ПУСТЫННОЙ МЕСТНОСТИ

Общее руководство проектированием взял на себя заместитель главного конструктора «ЗиЛа» по кузовам В.Б. Певцов, тогда как заводские дизайнеры занялись внешним дизайном и интерьером кабины. Уже на стадии эскизного проектирования и постройки масштабных макетов появлялся автомобиль с очень необычной внешностью. Стекла ветрового окна, дабы солнце не слепило водителя, имели отрицательный угол наклона. В отличие от ЗиЛ-130, архитектура нового образца стала менее округлой. Плоское лобовое стекло вместо панорамного состояло из четырех частей, которые снизу контурно обрамляли центральный наплыв капота и крылья, а наверху вписывались в обводы крыши. По сравнению с базовой моделью, площадь остекления заметно выросла, в то время как оперенье, не имевшее выступающих крыльев, плавно переходило во фронтальную часть, образуя с облицовкой радиатора и светотехникой единую композицию. Увеличился и внутренний объем кабины.

Таким сначала виделся дизайнерам облик грузовика

Для постройки утвердили вариант с еще более граненым опереньем, упрощенной формой решетки радиатора и двумя прямоугольными фарами от «Москвича-412», заменившими четыре круглые. Легковушка поделилась и указателями поворотов. Крыша обзавелась вентиляционным люком. Компоновка кабины заставила применить оригинальное крепление кронштейнов наружных зеркал заднего вида и расположить привод стеклоочистителей в верхней части ветрового стекла. Подножки полностью закрывали двери, стекла которых лишились форточек. Во время движения капот надежно фиксировали резиновые держатели. Иным стал интерьер кабины, но серийные приборы и органы управления, как и конструкция шасси, остались прежними.

Сама кабина собиралась из предварительно изготовленных шести сэндвич-панелей. Их не только выполнили не параллельными друг другу по образующим поверхностям, но еще и снабдили общим фланцем, который служил соединительным элементом. Прочность конструкции увеличивали винты и алюминиевые заклепки. Пространство между панелями заполнили жестким вспененным пенополиуретаном. Сэндвич-панели пола, боковин, крыши, задка и передка соединялись между собой болтами.

Кабина пластиковой «стотридцатки» собиралась из шести сэндвич-панелей

Детали трех кабин новой конструкции изготовили на БАЗе, где существовало стеклопластиковое производство. По «зиловским» болванкам в Брянске подготовили матрицы и отформовали панели с толщиной стенок 3 мм. Собирали кабины на «ЗиЛе». Их конструкция позволяла выполнять сборку и установку на шасси не только на заводе-изготовителе, но и в местных условиях, например, для замены штатной кабины. К тому же стеклопластиковое оперенье оказалось заметно легче серийного.

ИСПЫТАНИЕ ПРОБЕГОМ

ЗиЛ-130 с новой кабиной построили в 1970 г. Поводом для длительных дорожных испытаний послужило приближающееся 40-летие автопробега Москва — Каракумы — Москва 1933 года. Спутниками опытной машины стали серийные грузовики, но с рядом доработок, обеспечивших адаптацию к климатическим условиям предстоящей экспедиции. Выбор пал на ЗиЛ-130С, оборудованный термоизолированной кабиной, длиннобазный ЗиЛ-130Г и ЗиЛ-131(6х6).

В кабины ЗиЛ-130 установили подрессоренные сиденья, а на крышах (с зазором 50–60 мм) закрепили пластиковые тепловые экраны (фальшкрыши), окрашенные в белый цвет. Машины снабдили внешними противосолнечными козырьками шириной 200–250 мм, верхними омывателями ветрового стекла, ткаными накладками на открытые металлические поверхности оконных проемов дверей и противотуманными фарами. На крышах закрепили омываемые жидкостью травяные кулеры с морскими водорослями, которые при продувке влажного воздуха снижали температуру в кабинах. Последние окрасили в ярко-красный цвет.

Вместе с доработанными серийными машинами опытный грузовик решили испытать в дальнем пробеге

ЗиЛ-130С оборудовали кабиной с термоизоляционной защитой из жесткого пенополиуретана, напыленного на внутреннюю поверхность панелей и пола. На шасси технички ЗиЛ-131 установили термоизолированный фургон, окрашенный в белый цвет, на который нанесли карту-схему маршрута. На крыше закрепили металлические пластины разных цветов — белого, песочного, красного, хаки, синего, чтобы определить влияние цвета на интенсивность нагрева поверхности от солнечной радиации. Результаты фиксировались на самописце. Оказалось, что разница температур между белым и синим образцами достигала 5–6 °С (красный находился в середине).

Переходная модель ЗиЛ-130, оборудованная интегральным опереньем с передней навеской

Автомобили оснащались шанцевым инструментом, дополнительными 175-литровыми топливными баками, установленными в кузовах, противобуксовочными трапами, пылезащитными колпаками на горловинах топливных баков, широкопрофильными шинами и комплектом запчастей. На дверях грузовиков красовались порядковые номера, а на левых крыльях — стилизованные изображения верблюдов. В автопробеге участвовал и ГАЗ-69. В дальний путь протяженностью 9500 км отправились 14 человек. При этом 2270 км дорог составили шоссейные, 1350 — профилированные грун-товые, 4600 — проселочные и 1400 — полное бездорожье.

Образец с креплением оперенья к моторному щиту

Экспедиция оказалась своевременной и полезной. Конструкция пластикового ЗиЛ-130 в жарко-пустынной местности себя полностью оправдала. Теплоизоляция стекло-пластиковой кабины оказалась гораз-до лучше, чем у стального аналога. Стеклопластиковый капот весил 30–35 кг, тогда как стальной — не менее 85 кг. Принцип блочной сборки кабины и сейчас актуален при мелкосерийном производстве. Зато травяные кулеры при продувке замкнутого пространства кабины увлажненным воздухом имели побочный эффект. После получаса езды при температуре свыше 30 °С у экипажа наступало состояние полунаркотического опьянения.

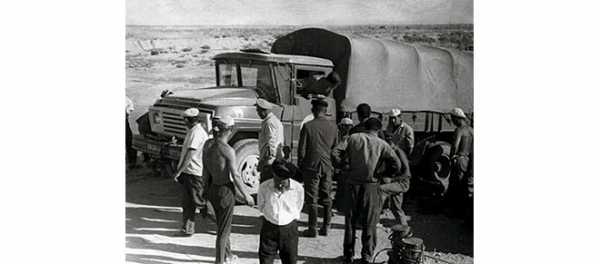

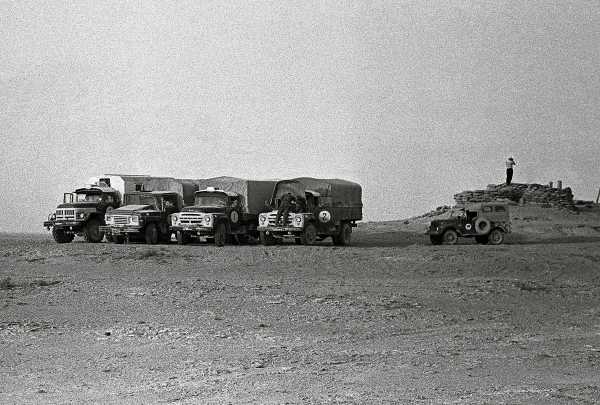

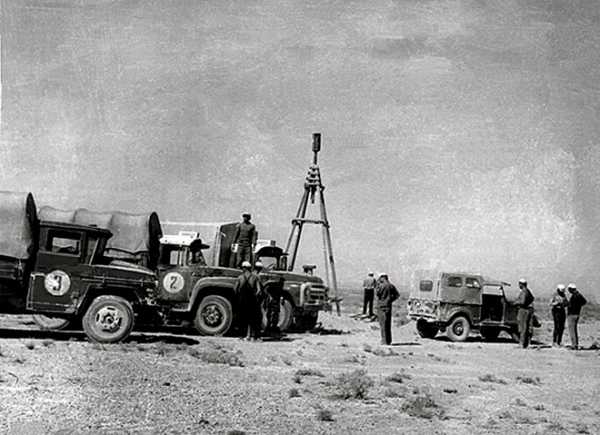

Для всех автомобилей экспедиции пустыня стала суровым испытанием

КСТАТИ…

В начале 1970-х годов, когда создавалось новое семейство дизельных грузовиков ЗиЛ-169 с интегральным опереньем, потребовалось определить оптимальную схему монтажа этого элемента относительно кабины. С этой целью в 1974 г. построили два опытных грузовика ЗиЛ-130 так называемой переходной модели. Каждый из них снабдили стальным интегральным опереньем, полностью повторявшим серийный аналог, но с капотом, выполненным заодно с остальными частями. На ЗиЛ-130 с самосвальным кузовом установили оперенье с передними узлами крепления, а на седельном тягаче ЗиЛ-130В эта деталь навешивалась на стенку моторного щита.

Пластиковый ЗиЛ-130 успешно выдержал все испытания

Чтобы выявить, какое исполнение лучше, обе машины отправили для работы в базовые автохозяйства. Эксплуатационники дали отрицательную оценку второй версии, поскольку при откидывании оперенья грязь, скопившаяся на внутренних поверхностях, попадала на водителя, доставляя много неудобств. А первая схема прижилась на ЗиЛ-169, который в дальнейшем получил индекс ЗиЛ-4331.

Опытный автомобиль конкурировал с серийными моделями

Серийный ЗиЛ-130 с пластиковой крышей и кулером-охладителем

Что же касается ЗиЛ-130 с пластмассовой кабиной, то он так и остался опытной моделью. Его создатели прекрасно осознавали, что поставить такую кабину на конвейер будет непросто. Более того, ее крупносерийный выпуск… не предполагался! Ведь при массовом производстве по трудоемкости и стоимости изготовления клеенные стеклопластиковые детали проигрывают дешевой стальной штамповке. Впрочем, здесь нужно сделать оговорку. Классическая технология изготовления стальных панелей используется, если производство грузовика конкретной модели превышает 10 тысяч экземпляров в год. Только в этом случае дорогостоящая штамповая оснастка окупается (на это уходит 4-5 лет). А вот в мелкосерийном производстве гораздо выгоднее применять стеклопластик, о чем свидетельствует опыт выпуска пластмассовых изделий для специальных автомобилей на ЗИЛе, БАЗе и МАЗе в 1960-1990-гг. Кстати, на БАЗе и МЗКТ подобная технология с успехом применяется и сегодня.

Читать по теме: запутанная история ЗиЛ-169 >>>

5koleso.ru

Видео бескапотный ЗИЛ

Видео бескапотный ЗИЛ

Are you having trouble finding a specific video? Then this page will help you find the movie you need. We will easily process your requests and give you all the results. No matter what you are interested in and what you are looking for, we will easily find the necessary video, no matter what direction it would be.

If you are interested in modern news, we are ready to offer you the most current news reports in all directions. The results of football matches, political events or global, global problems. You will always be aware of all the events, if you use our wonderful search. The awareness of the videos we provide and their quality depends not on us, but on those who flooded them into the Internet. We just supply you with what you seek and require. In any case, using our search, you will know all the news in the world.

However, the world economy is also quite an interesting topic, which worries very many. A lot of things depend on the economic state of different countries. For example, import and export, any food or technology. The same standard of living directly depends on the state of the country, as well as wages and so on. What can be useful for this information? It will help you not only to adapt to the consequences, but also to warn against a trip to this or that country. If you are an avid traveler, then make sure to use our search.

Today it is very difficult to understand political intrigues and to understand the situation you need to find and compare a lot of different information. Therefore, we will easily find for you various speeches of the deputies of the State Duma and their statements for all the past years. You can easily understand the politics and the situation in the political arena. The policy of different countries will become clear to you and you can easily prepare yourself for the coming changes or adapt already in our realities.

However, you can find here not only various news from around the world. You can also easily find yourself a film, which will be nice to watch in the evening with a bottle of beer or popcorn. In our search database there are films for every taste and color, you can easily find an interesting picture for yourself without any problems. We can easily find for you even the oldest and hard-to-find works, as well as the classics known to all – for example Star Wars: The Empire Strikes Back.

If you just want to rest a bit and are looking for funny videos, then we can quench your thirst. We will find for you a million different entertainment videos from around the planet. Short jokes easily lift your spirits and another day will cheer you up. Using a convenient search system, you can find exactly what will make you laugh.

As you already understood, we work tirelessly, that you would always receive exactly what you need. We created this wonderful search specifically for you, that you could find the necessary information in the form of a video clip and watch it on a convenient player.

videonews.guru

ЗиЛ-169: история с капотом | 5koleso.ru

Разбирая архивы, случайно наткнулся на фото капотного грузовика ЗиЛ-169, датированное 1974 годом. Вроде как повод для юбилея, подумал я. Но не тут-то было. Тема оказалась настолько запутанной, что в итоге получился не «юбилей», а экскурс в историю создания модели — предшественника нынешнего ЗиЛ-4331

текст: Сергей Жуков  /  фото: АМО ЗиЛ и из архива автора  /  22.08.2014

Прежде чем приступить к рассказу о ЗиЛ-169, необходимо немного окунуться в историю.

Начало 60-х годов прошлого века, российский автопром просто распирает от идей и предлагаемых моделей. ЗиЛ также не стоит в стороне от этих процессов. Еще не поставлен на поток перспективный ЗиЛ-130, а уже готовы машины с заделом на будущее. В частности, в 1963 году появляется трехосная модель ЗиЛ-133 (6х4), призванная увеличить производительность подвижного состава в связи с ростом перевозок и подъема в экономике.

Только этим дело не ограничивается. Признавая перспективность конструкции грузовика с кабиной над двигателем, здесь также разрабатывают аналогичную машину, которая в перспективе должна будет прийти на смену ЗиЛ-130.

25 декабря 1964 года прототип «зиловского» бескапотника ЗиЛ-Э169А, сделанного на шасси «сто тридцатого», покидает ворота завода. По внешнему облику машина напоминала американские образчики. И это не удивительно. В целом конструкторская школа ЗиЛа тяготела в сторону США. Кстати, это был не первый и не последний случай. В следующем году машина отправляется на испытания. Конструкция в целом оказалась удачной и после устранения недоработок была рекомендована к производству.

Однако дизайн ЗиЛ-Э169А к моменту принятия решений устаревает. Время неумолимо шло вперед, как и требования, выдвигаемые экономикой. В недрах КБ дизайнерами создается новый облик бескапотника. Так в 1967 году появляется рабочий эскиз грузовика, разработанного зиловским дизайнером Львом Самохиным.

Поставив на конвейер ЗиЛ-130, грузоподъемность которого в разное время колебалась от 4 до 6 т, конструкторы до предела выбрали максимально допустимую нагрузку на ведущий мост, которая определялась исходя из действующих в то время дорожных ограничений. При этом стало понятно, что дальнейший рост грузоподъемности возможен только за счет увеличения числа осей — допустимая нагрузка на тележку из двух ведущих мостов ограничивалась на тот момент 11 тоннами.

Посему, разработав семейство автомобилей ЗиЛ-133 (6х4), запуск которого в производство по разным причинам откладывался, на ЗиЛе в 1967 году и приступили к работам над новым перспективным семейством автомобилей ЗиЛ-170 (6х4), аналогичных по классу ЗиЛ-133.

А тут, как назло, подоспело постановление ЦК КПСС и Совета Министров СССР №1084 от 16 ноября 1967 года по созданию нового семейства автомобилей-тягачей. Для массового выпуска автомобилей задумывалось строительство комплекса из семи производств общей площадью около 3 млн м2, которые должны были вести практически полный производственный цикл изготовления большегрузных автомобилей. После выхода на полную мощность предполагалось производить 150 000 автомобилей и 250 000 дизельных двигателей в год.

То ли по собственной инициативе, то ли по указке сверху, доподлинно неизвестно, перспективное семейство грузовиков ЗиЛ-170 в одночасье стало прообразом КАМАЗов. ЗиЛ сконцентрировал все свои усилия на этом направлении.

Кстати, уже в 1968 г. московские автостроители завершили разработку конструкторской документации и построили первый опытный образец седельного тягача ЗиЛ-170В75 с 210-сильным перспективным дизельным двигателем ЯМЗ-6Э641. Согласно техническому заданию, семейство перспективных грузовиков включало только трехосные модели.

Ко всему прочему в начале 1970-х СССР в рамках СЭВ должен был разработать и поставить на производство, по крайней мере, два совершенно новых семейства грузовых автомобилей разной грузоподъемности. Попутно в нашей стране был взят курс на всеобщую дизелизацию грузового и автобусного подвижного состава.

Как уже было отмечено, к моменту, когда вышло правительственное постановление, ЗиЛ вовсю работал над своими перспективными моделями, создавал задел на будущее. О трехосном автомобиле с кабиной над двигателем и колесной формулой 6×4 модели ЗиЛ-170 нам уже известно. Но была и другая инициативная разработка — двухосный грузовик ЗиЛ-169 такой же компоновки. Он был не только спроектирован, но и построен в декабре 1969 г. и проходил заводские испытания, получив обозначение ЗиЛ-3Э169А. По замыслу  зиловцев он должен был стать преемником ЗиЛ-130. К тому же по кабине ЗиЛ-3Э169А был идентичен трехосному ЗиЛ-170.

После передачи в Набережные Челны всей документации по ЗиЛ-170, к тому времени ставшему КАМАЗ-5320, КБ ЗиЛа вернулось к 169-й модели. Однако к середине 1970-х в автопроме, как и во всей стране, наступил период застоя. Именно этим можно объяснить то обстоятельство, что в ходе дальнейших работ по ЗиЛ-169 верх взяли технологи и производственники. Несмотря на огромные средства, выделенные заводу, было принято решение максимально использовать в конструкции автомобиля агрегаты и технологии, уже освоенные в действующем производстве. Таким образом, ЗиЛ вернулся к капотной компоновке. И под старым индексом «169» начала проектироваться совсем другая машина.

Незаметно мы подошли к виновнику нашего повествования.

Интерьер кабины опытного ЗиЛ-4Э169Г (1974)

В 1973 году все тот же Лев Самохин разрабатывает макеты капотных грузовиков ЗиЛ-169, а уже в 1974-м появляется первый прототип грузовика ЗиЛ-169Г, очень напоминающий американские грузовики того времени: с большим капотом и маленькой кабиной. Характерной чертой новоявленного ЗиЛ-169 становится интегрированное оперение. Для его отработки в том же году создаются варианты грузовиков ЗиЛ-130 с интегрированным оперением верхнего и нижнего исполнения.

В апреле 1976 года на выставке, устроенной заводом в честь визита высшего руководства страны во главе с Леонидом Брежневым, состоялся показ экспериментальных машин. Это уже были образцы 1975 года. Среди них длиннобазный грузовик ЗиЛ-7Э169Г с прицепом ГКБ-817 . Машины представляли собой второй вариант с угловатыми кабинами увеличенного объема. Все они были оснащены перспективным дизельным силовым агрегатом ЗиЛ-Э645 (V8; 8,74 л; 180 л. с.), производство которого должно было быть налажено в поселке Ярцево в 1981 году.



ЗиЛ-4Э169Г испытывался как одиночный грузовик…

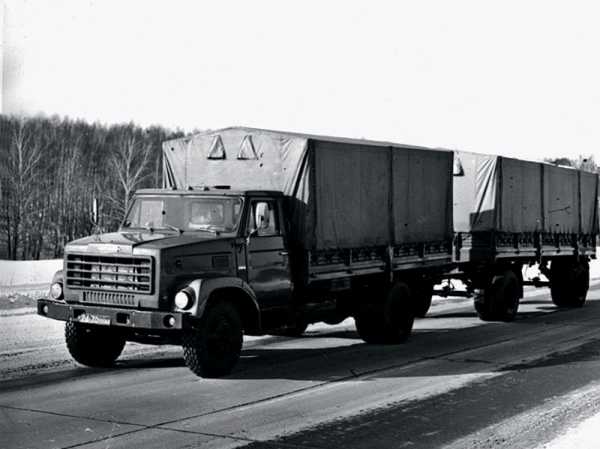

…так и с прицепом ГКБ-8350 в составе автопоезда

К 1979 году внешний облик грузовика претерпел существенные изменения: капот, оперение, а главное — кабина. Она практически обрела окончательные черты. Кстати, элементы кабины ЗиЛ-170 были использованы при проектировании кабины капотного ЗиЛ-169. Кроме того, выпускаемые на тот момент ЗиЛ-130 получили усовершенствованную тормозную систему, разработанную в ходе создания ЗиЛ-170.

В 1984 году на выставке, посвященной 60-летию отечественного автопрома, появляется ЗиЛ-4331, это все тот же но слегка видоизмененный ЗиЛ-9Э169Г образца 1978 года, но переименованный в соответствии с введенной отраслевой нормалью на обозначения автомобильного подвижного состава.



Всем хорошо знакомый серийный ЗиЛ-130 (1964)

Кстати, в том же 1984 году на полигоне в Дмитрове можно было заметить окончательный вариант ЗиЛ-4331 со светотехникой, размещенной в бампере. Ко всему прочему, оперение было укорочено, облицовку радиатора изготовили из пластика АВС во всю ширину оперения, и она стала объемной. При этом передняя часть автомобиля значительно «похудела». Этот вариант с незначительными доделками и покинул ворота завода в 1985 г., впоследствии встав на конвейер.

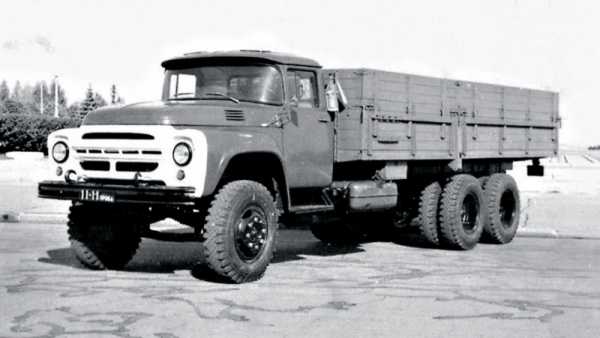

Один из первых прототипов ЗиЛ-133Г (1963)



В целом разработка грузового автомобиля ЗиЛ-169/4331 заняла чуть более 10 лет. Но она не принесла успеха ЗиЛу. Вот один из комментариев в адрес грузовика: «Ради мнимого экономического эффекта грузоподъемность автопоезда подняли, что повлекло за собой применение более мощного силового агрегата, увеличившего снаряженную массу грузовика при сохранении прежней грузоподъемности, и потребовало огромных инвестиций в создание новых производств в Москве, Ярцево и Смоленске. Ориентация на преимущественную эксплуатацию среднетоннажника в составе автопоезда оказалась ошибочной, область его применения в условиях рыночной экономики сузилась до использования в сравнительно небольших количествах в качестве одиночных шасси под установку специализированных надстроек. Причем из-за малых годовых пробегов потребитель предпочел приобретать машины с устаревшим бензиновым двигателем или минским дизелем меньшей мощности, из-за чего производство более мощных дизелей пришлось свернуть».

Не этим ли объясняется тот факт, что практически неизменный грузовик сегодня предлагается только с бензиновыми моторами и все тем же минским мотором «тракторного» происхождения?

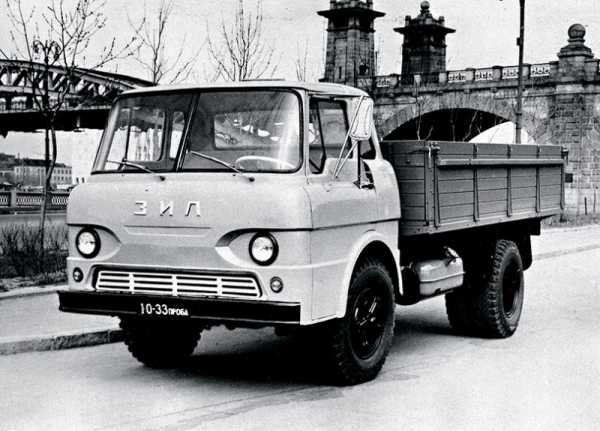

Первый бескапотник ЗиЛ-Э169А (1964)

ЗиЛ-170 с прицепом ГКБ-8350 (1969) — прообраз КАМАЗа

Инициативный ЗиЛ-3Э169А с прицепом ГКБ-8350 (1969)

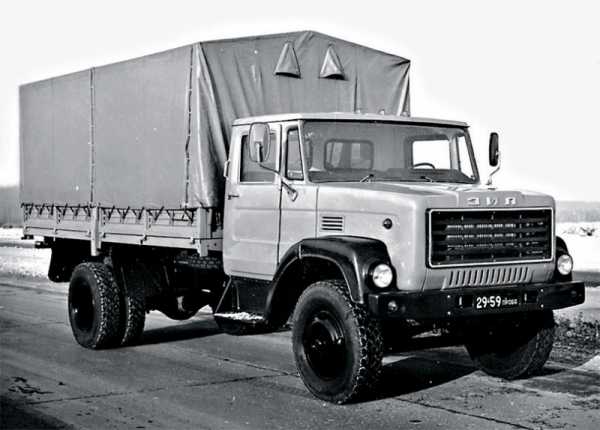

ЗиЛ-7Э169Г – один из этапов развития 169-й модели (1976)

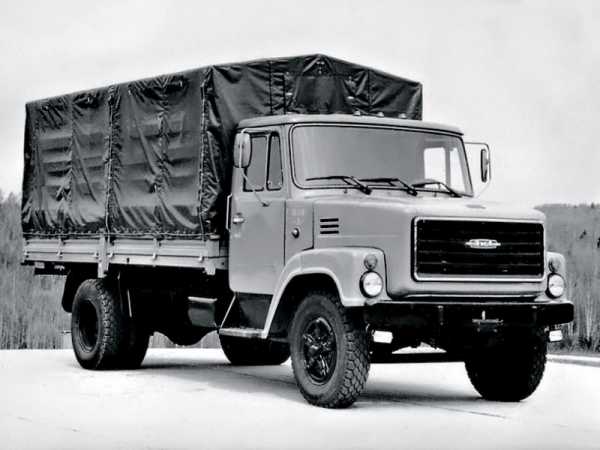

ЗиЛ-9Э169Г и он же первый ЗиЛ-4331 (1978)

А таким в 1985 году нам предстал серийный ЗиЛ-433100

Данным материалом автор не претендует на хронологическую последовательность и точность каких-либо фактов. Просто фотография разбудила «верещагинские чувства» — за державу обидно!

5koleso.ru

Маска взаймы Бескапотный ЗИЛ

Необычные автомобили ЗИЛ в начале осени были представлены на Московском международном автомобильном салоне (ММАС-2006). Мало того, что они бескапотные, что уже не свойственно продукции старейшего отечественного автозавода, так еще и с позаимствованной «с чужого плеча» кабиной. Действительно ли АМО ЗИЛ станет производить такие автомобили или это всего лишь однодневки шоу-кары?

ЗИЛ-Э4362

Автомобили московского автозавода часто используются для городских перевозок и в коммунальном хозяйстве, а для таких автомобилей бескапотная компоновка кабины наиболее логична и рациональна. С этой точки зрения вполне закономерно появление новых автомобилей ЗИЛ бескапотной компоновки. Экономически оправдано и стремление АМО ЗИЛ для таких машин не разрабатывать новую кабину собственными силами, а использовать уже готовую, например, от среднетоннажных грузовиков MAN L2000, однако сам факт использования хорошо знакомой кабины от MAN вызывает противоречивые чувства. Даже если на кабине стоит эмблема «ЗИЛ», все равно автомобиль хочется назвать MAN. Обидно, что так теряется собственное «лицо» автомобилей Завода имени Лихачева. Впрочем, эмоции можно оставить, был бы автомобиль хорошим!

На ММАС-2006 показали сразу два бескапотных автомобиля с кабинами от MAN: ЗИЛ-4329МО и ЗИЛ-4362МО. Оба они получили название «Кентавр». ЗИЛ-4329МО «Кентавр» грузоподъемностью 6 т оснащен двигателем ММЗ Д-245.30Е3-784 мощностью 154 л.с. Отличительные особенности этого двигателя, позволяющего разгоняться до 95 км/ч, – это электронная система топливоподачи с блоком управления на 24 В и электронная педаль подачи топлива. В системе есть набор датчиков параметров двигателя, которые в зависимости от режима его работы посредством электронного блока управления дозируют подачу топлива, что и обеспечивает выполнение норм Euro 3 по эмиссии отработавших газов.

ЗИЛ-4329МО

Автомобиль оснащен 5-ступенчатой коробкой передач и диафрагменным сцеплением. Переключение передач осуществляется с помощью дистанционного управления. Автомобиль укомплектован также гипоидным ведущим мостом и немецким гидравлическим усилителем рулевого управления RBL C 300V с переменным передаточным отношением. Остальные агрегаты и механизмы на этой машине соответствуют применяемым на автомобиле ЗИЛ-432930.

На ЗИЛ-4362МО Kentavr г/п 4,5 т установлен похожий двигатель ММЗ Д-245.30E3-783, также отвечающий нормам Euro 3, но его мощность 136 л.с. Этот автомобиль по конструкции схож с широко известным «Бычком» ЗИЛ-5301ВЕ, но только на нем применили расширенную на 178 мм переднюю балку и более длинные передние рессоры (1650 мм). Передаточное отношение главной пары усиленного гипоидного заднего моста с блокировкой межосевого дифференциала – 4,11. Как и на «большом Кентавре», на этой модели установлен гидроусилитель RBL. Кроме того, грузовик оборудован дисковыми тормозными механизмами на всех колесах. Несмотря на хорошие потребительские качества новых автомобилей ЗИЛ «Кентавр», нет уверенности в том, что АМО ЗИЛ пойдет по пути освоения в производстве именно этих автомобилей.

ЗИЛ-Э169А

Об этом свидетельствует и тот факт, что данные кабины MAN давно сняты с производства в Европе и у ЗИЛа нет и, скорее всего, не будет четкой договоренности с компанией MAN об использовании этих кабин на своих автомобилях. Поэтому пока можно говорить лишь о неких перспективных шасси ЗИЛ-4329МО и ЗИЛ-4362МО, адаптированных под применение бескапотных кабин. А какая это будет кабина – покажет время.

Новое – хорошо забытое старое

Массовых бескапотных автомобилей ЗИЛ нет до сих пор, однако над этой темой завод работает уже более 40 лет. В начале 1960-х гг. на АМО ЗИЛ разрабатывали альтернативный бескапотный вариант «сто тридцатого» – ЗИЛ-Э169А. Опытный образец построили в 1964 г., он прошел весь цикл испытаний, однако серийное производство так и не начали. Зато некоторые идеи, заложенные в эту модель, использовали позже при разработке бескапотных ЗИЛ-170, которые теперь всем известны как автомобили КамАЗ.
Еще один любопытный бескапотник с собственной оригинальной кабиной – 5-тонный ЗИЛ-Э4362 завод представил в 2002 г. Прошла информация, что кабина его была вариантом, разработанным конструкторами ЗИЛа в 1986 г. под руководством В.Б. Певцова. Незадолго до начала MIMS’ 2002 вспомнили об этой разработке и поспешили за несколько недель построить опытный образец для выставки.

Дым отечества

АМУР-531210

Кабины MAN на автомобилях ЗИЛ не первый случай установки импортной кабины на отечественное шасси. Совсем недавно на выставке «КомТранс’ 2006» Уральский автомоторный завод («АМУР») показал автомобиль АМУР-531210: симбиоз древнего шасси ЗИЛ-130, дизеля ММЗ Д-245 и китайской бескапотной кабины FAW (экс-кабина японского грузового автомобиля Mitsubishi Fighter).

Прошло всего полгода, и теперь сам ЗИЛ демонстрирует свои автомобили с кабинами MAN. Если так пойдет и дальше, то кабины, которые мы сейчас видим на отечественных массовых грузовиках ЗИЛ, КамАЗ, ГАЗ, МАЗ, «Урал», станут последним поколением кабин самостоятельной разработки. Следующее поколение грузовиков российского производства будут комплектовать в лучшем случае лицензионными европейскими кабинами, а в худшем – привозными китайскими или индийскими.

М. Шелепенков, фото автора
«Основные Средства» №1/2007
Источник: www.os1.ru

maz-amkodor.ru

Прощай ЗиЛ – Автогид – автомобили на дороге и вне

Пожалуй, самое печальное событие в автопроме 2016 – Завод имени Лихачева, отметивший в этом году 100 летний юбилей, выпустил свой последний грузовик.

Основанный в предреволюционном 1916 году завод изначально назывался “АМО” и стартовал с лицензионного выпуска FIAT 15
Первым собственным автомобилем уже при новой власти в 1924 году стал АМО-Ф-15 (хотя в основе лежала доработанная конструкция того же Фиата)
Грузоподъемность 1,5 тонны. Бензиновый 4 цилиндровый двигатель объемом 4,4 литра мощностью 35 лс

В 1927 году руководителем назначен Иван Алексеевич Лихачёв, в дань уважения к которому, после смерти в 1956 году предприятие переименовано в его честь.
К тому моменту ЗиС (Завод имени Сталина) превратился в ЗиЛ (Завод имени Лихачева)

1963 год самый массовый грузовик Советского Союза ЗиЛ-130 (выпущено более 3 миллионов единиц)
Максимальная грузоподъемность до 6 тонн, бензиновый V8 на 6 литров (150 лс 402 Нм)

Существовали даже раллийные модификации

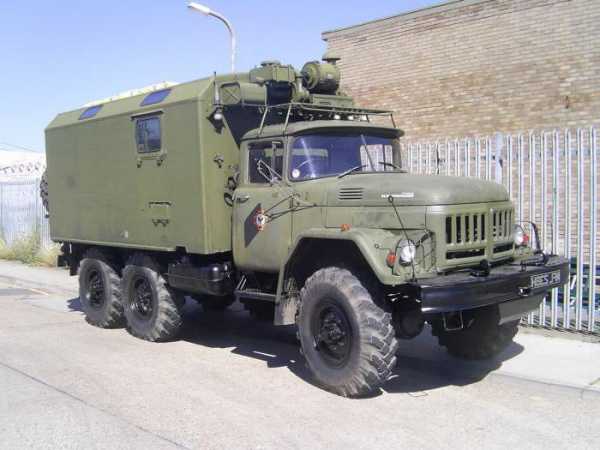

1966 год внедорожный ЗиЛ-131
При разрешенной полной массе более 10 тонн, бензиновый V8 на 6 литров развивал смешные по нынешним меркам 150 лошадей и 410 Ньютонов
Но не пытайтесь его перетянуть своим Джипом – помимо полного привода 6×6, недостаток момента компенсировался передаточными числами:
1-я – 7,44 главная 7,339 понижающая 2,08

Нельзя не упомянуть и еще одну легенду – Виталия Андреевича Грачёва, возглавившего в 1954 году разработку специальных машин повышенной проходимости, которые по сей день служат в армии и спасательных службах

С некотороми работами Грачёва можно познакомиться в Военно-техническом музее в Ивановском

Переломный момент в истории завода – 1969 год создание перспективной бескапотной модели ЗиЛ-170
Колесная формула 6×4. Дизельный двигатель ЯМЗ-740 (V8 объемом 10,85 литра 210 лошадей 667 Ньютонов)

Но по решению спущенному сверху, производство машины перенесено в Татарстан (Набережные Челны), так появился КамАЗ.
Они бы его так и выпускали с 1976 года, не предложив ничего принципиально нового, если бы не новый партнер Мерседес.

ЗИЛ потеряв годы работы и часть сотрудников, пытался остаться на плаву, но новую машину смогли подготовить только к 1985 году ЗиЛ-4331
В это время в стране начался бардак…
Грузоподъемность 6 тонн. Дизельный двигатель ЗИЛ-645 (V8 объемом 8,74 литра – 185 лс 509 Нм)

1996 год, последняя серьезная попытка остановить скатывание в пропасть – трехтонник ЗиЛ-5301 “Бычок”
Но к тому моменту на рынок хлынули иномарки, которым без былой государственной поддержки завод противостоять не смог
Производство стремительно падало, а земля в центре столицы, которую занимало предприятие ценилась высоко…
Минский дизель ММЗ Д-245 (рядная четверка объемом 4,75 литра – 122-136 лс и 422-460 Нм)

И вот итог – 2016 год, последний рабочий цех столетнего завода, выпускает свою крайнюю машину ЗиЛ-43277Т
Территория некогда могучего предприятия отдана под тотальную застройку, которая ухудшит и без того плачевную ситуацию на дорогах

Конец истории?
