Обзор автогрейдеров

Автогрейдер – это универсальный колёсный агрегат с широким спектром применения. Техника используется для формирования строительных площадок, подготовке к монтажу дорожных покрытий, аэродромных площадок, оросительных каналов.

В базовой комплектации, машина идёт с криволинейным полноповоротным отвалом, который приводится в действие при помощи силовой установки. В качестве дополнительного оборудования может использоваться бульдозерный отвал, ковш фронтального погрузчика, снегоочиститель.

Учитывая, что техника часто используется для нужд дорожных служб, устанавливается кирковщик. Это зубчатое приспособление, которое применяется для демонтажа дорожного полотна. Давайте познакомимся с данным видом техники поближе.

Общие характеристики

Сначала немного углубимся в историю. Первый колёсный автогрейдер появился в 1795 году на территории Соединённых Штатов Америки. Изобрёл агрегат Роберт Фултон, которого можно считать отцом всех современных автогрейдеров.

Конструкция выглядела так: телега, обшитая стальными листами, с отвалом. Управление отвалом осуществлялось вручную, при помощи редуктора и рулевых колёс. Два колеса изменяли положение отвала в вертикальной плоскости, третье – отвечало за поворот по горизонтали.

Для перемещения такой конструкции использовался гужевой транспорт. Конечно, агрегат получился громоздким, и требовал от человека определённых усилий во время работы. Но с технической точки зрения, это стал настоящий прогресс. Ведь ручное разравнивание земли стала выполнять техника.

Современные модели автогрейдеров можно разделить на две категории: прицепные и самоходные.

  1. Первая группа не имеет собственной трансмиссии и силовой установки, и выполняет функцию прицепного оборудования.
  2. Вторая категория – это полноценные самоходные агрегаты на шарнирно-сочленённой раме, с кабиной оператора и двигателем.

На передней полураме установлены управляемые колёсные шасси. Задняя полурама имеет две колёсные пары, расположенные на поперечных осях. Такая схема позволяет оптимизировать тяговое и сцепное усилие, обеспечивая технике необходимую манёвренность и балансировку.

Все автогрейдеры можно классифицировать по ходовой части: двухосные и трёхосные. Кроме того, различается и схема трансмиссии. Современные машины используют механическую (редуктор) или гидравлическую систему управления навесным оборудованием.

Отличаются грейдеры и по конструкционной массе. Можно выделить следующие классы машин:

  • 9 000 килограмм – лёгкие.
  • 10 000-12 000 килограмм – средние.
  • 13 000-15 000 килограмм – тяжёлые.
  • До 23 000 килограмм – сверхтяжёлые.

Обзор техники

Автогрейдеры производятся отечественными и западными компаниями. Учитывая, доступность запчастей, адаптацию к климатическим условиям и неприхотливость в плане техобслуживания и ремонта, российская техника выглядит намного привлекательнее.

На территории нашей страны, автогрейдеры производят следующие предприятия:

  1. «Ирмаш».
  2. «Дормаш».
  3. «Брянский арсенал».
  4. «Челябинский СДМ».

Рассмотрим предлагаемый потребителю автопарк.

ДЗ 98

Масса данного агрегата составляет 20 тонн, что относит машину к сверхтяжёлому классу. Длина автогрейдера 10.6 метра, при высоте 4 и ширине в 3.2 м. Дорожный просвет машины – 35 сантиметров, минимальный поворотный радиус: 18 метров.

Схема трансмиссии состоит из шестиступенчатой механической коробки передач и двухдискового сцепления сухого типа. Тормоза многодисковые, с блокировкой всех осей. Обратите внимание, что предусмотрено отключение ведущего моста.

В качестве силовой установки используется восьмицилиндровый дизель ЯМЗ-238 НДЗ с V-образным расположением цилиндров. Объём двигателя 14.8 литра, номинальная мощность – 240 л. с. Это позволяет технике работать с грунтами 1-4 категории сложности.

Для работы в регионах с суровыми зимами, автогрейдеры ДЗ-98 оборудуются системой холодного запуска двигателя!

ДЗ-122

Данная техника предназначена для земляных работ любой степени сложности. Рабочий цикл автогрейдера выглядит так: почва вскрывается на заданную глубину, излишки грунта убираются, площадка выравнивается.

Масса агрегата – 14 тонн. Обратите внимание, что техника может оснащаться механической либо гидравлической схемой трансмиссии. На первые модели устанавливался шестицилиндровый дизельный двигатель российского производства.

Объём цилиндров составлял 11 литров, при номинальной мощности в 150 л. с. На современные модификации устанавливается силовая установка GUMMINIS (по желанию заказчика). Это турбированный шестицилиндровый дизель, мощностью в 135 л. с.

ДЗ-180

Данная модификация выпускается предприятием «Брянский арсенал». Здесь устанавливается дизельный двигатель А-01 МС, управление рабочими элементами – гидравлическое, тип рамы: шарнирно-сочленённая либо жесткая. Вот технические характеристики машины.

Конструкционная масса12 500 кг
Параметры: длина/ширина/высота8 950/2 500/3 510 мм
Скоростные показатели4-43 км/час
Мощность дизеля130 л. с.
Ширина грейдера3 740 мм
Глубина вскрытия грунта250 мм
Поворотный радиус12 м
Радиус колёс14-20

ДЗ-143

По своим техническим характеристикам, этот автогрейдер во многом повторяет предыдущую модель. Отличия заключаются в силовой установке.

Первые модификации оснащались дизельным двигателем Д-260.2 с пиковой мощностью в 130 л. с. Однако на некоторые машины устанавливались 184-сильные А-01 М. Габаритные размеры и ширина грейдера полностью соответствуют модели ДЗ-180.

Обратите внимание, что все модели адаптированы для работы в различных климатических условиях. Установлена предпусковая система двигателя, в кабине присутствует отопительная система и кондиционер. Техника нетребовательна в плане потребляемого топлива, возможен ремонт в полевых условиях.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

mastertraktor.ru

Краткий обзор современных автогрейдеров – Основные средства

Дорожный виртуоз

С помощью какой машины дней за десять вдали от всякой цивилизации можно создать полноценную 15-километровую грунтовую дорогу? И распределить по поверхности слой асфальтобетонной смеси, когда нет возможности использовать асфальтоукладчик? Какая техника придет на выручку дорожникам во время обильного снегопада? И все же основное назначение грейдера – это формирование профиля автомобильной или железной дороги, планировка откосов насыпей и кюветов, а также финишное выравнивание дорожного полотна перед укладкой асфальтобетонной смеси.

Поверхность дороги до начала работы асфальтоукладчика должна быть правильно спрофилирована и быть идеально ровной, потому что недостатки на этом этапе могут повлечь преждевременное разрушение дороги. Необходимая точность выравнивания поверхности достигается рядом повторных проходов автогрейдера с перекрытием предыдущего следа. Под управлением опытного машиниста отвал автогрейдера, который срезает, перемещает и распределяет грунт, превращается в точный многофункциональный инструмент, который обладает большими возможностями. Ширина отвала у грейдеров массового сегмента – от 3 до 4,9 м. Для применения на открытых горных работах изготавливаются особо тяжелые машины с шириной основного рабочего органа более 7 м.

Самый большой в истории 10-метровый отвал был изготовлен в 1980 г. для итальянского грейдера ACCO массой 160 т, оборудованного двумя двигателями суммарной мощностью 1700 л.с. В конструкции большинства современных автогрейдеров используется шарнирно-сочлененная рама. Правильное использование ее свойств значительно расширяет спектр применения автогрейдера. Передний управляемый мост с возможностью наклона колес для повышения боковой устойчивости машины может быть оборудован для лучшей проходимости на рыхлых и мягких грунтах и повышения тяги гидростатическим приводом или приводом через карданную передачу. Переднее тяговое усилие также противодействует скольжению машины на боковых склонах.

Дополнительное оборудование для автогрейдера (в России оно зачастую входит в стандартную комплектацию) включает передний отвал и рыхлитель. Кирковщик с несколькими небольшими зубьями, который с легкостью снимет наледь или размягчит кочки на грунтовой дороге, используется реже и устанавливается в отличие от рыхлителя на передней пластине или за передним мостом. В зависимости от объема выполняемых работ в России грейдеры делятся на классы. Легкие грейдеры класса 100 используются для содержания и ремонта дорог, средний класс 160 восстанавливает и ремонтирует грунтовые дороги, а также строит дороги в условиях средней тяжести, класс 250 относится к тяжелым моделям и выполняет большие объемы работ по строительству дорог, возводит дамбы, насыпи, осуществляет подготовительные работы в тяжелых грунтовых условиях.

Иностранные бренды

Первый автогрейдер был разработан в 1919 г. компанией Russell (США), которая в качестве тягача использовала тракторы Caterpillar (до этого подобные машины работали на конной тяге). В 1928 г. Caterpillar купила Russell, и через несколько лет появился полностью переработанный и модернизированный грейдер с 40-сильным двигателем, который стал предшественником современной продукции компании. Сегодняшний Cat серии М3 можно считать стандартом в отрасли как в силу исторических предпосылок, так и с учетом инноваций и технических решений, которые внедряются в компании на протяжении последних 80 лет. Рукоятки управления с электронной регулировкой помогают оператору без устали работать с наибольшей отдачей (рычаги остались в прошлом), а такие функции, как возврат шарнирного сочленения в центральное положение, делают работу проще.

Более мощные, чем предшественники, модели 12M3 (масса 19 344 кг, мощность 179 л.с., ширина отвала 3,7 м), 140M3 (масса 19 935 кг, мощность 200 л.с., ширина отвала 3,7 м), 160М3 (масса 20 660 кг, мощность 221 л.с., ширина отвала 4,2 м) и их полноприводные версии готовы к выполнению любых поставленных задач. Благодаря высокому крутящему моменту достигается плавная работа при резком кратковременном увеличении нагрузки. Частота вращения вентилятора системы охлаждения с гидроприводом автоматически регулируется в зависимости от температуры двигателя. Герметичная ось переднего моста находится в масляной ванне, а роликовый подшипник устанавливается с наружной стороны, что увеличивает срок его службы. Многодисковые рабочие тормоза в масляной ванне сегодня уже стали стандартом для любой серьезной техники, у М3 все колеса задней тележки со своими тормозами. Различный расход для поршневой и штоковой полостей гидроцилиндра обеспечивается с помощью электрогидравличеcких компенсирующих клапанов, что улучшает реакцию рабочего оборудования.

Одновременная работа рабочих органов «без потерь» и без понижения оборотов двигателя обеспечивается за счет пропорционального расхода потока гидравлической жидкости. Операторы отметят удобное рабочее место с хорошо работающим отоплением и вентиляцией. Дополнительные светодиодные фонари в моторном отсеке облегчают техническое обслуживание грейдера в условиях низкой освещенности. Установленная в заводских условиях регулируемая система автоматического поддержания поперечного уклона профиля дороги автоматически управляет одной стороной отвала, получая данные от датчиков поперечного уклона, ультразвуковых и лазерных сенсоров и системы GPS. С помощью другой встроенной системы можно отследить местоположение машины, характер работ и состояние техники в реальном времени.

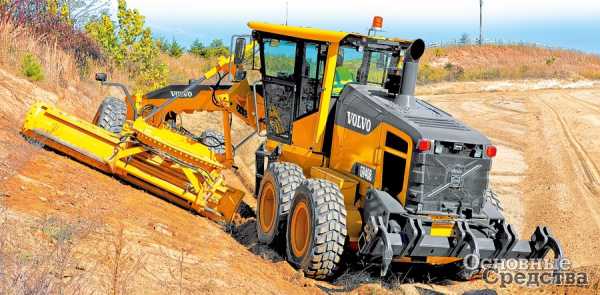

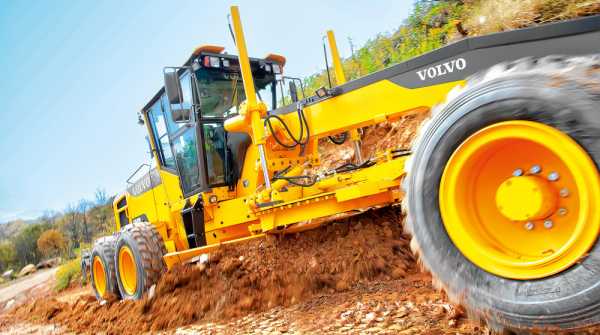

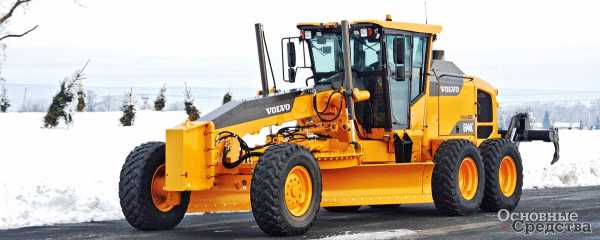

Семейство самоходных грейдеров Volvo G900 включает в себя четыре модели с двигателем D7 и три модели с двигателем D9. Предлагаемые модели отличаются высокой производительностью и гибкостью в эксплуатации. В линейку продукции входят пять самоходных грейдеров с тандемным приводом: G930, G940, G960, G970 и G990, а также полноприводные грейдеры G946 и G976. Машины отвечают европейским стандартам по выхлопу и шуму. Гидроцилиндры подъема отвала, далеко отстоящие друг от друга, и цилиндр бокового сдвига с малыми рабочими углами обеспечивают устойчивость отвала. Гидросистема с пропорциональным распределением потока в зависимости от нагрузки в сочетании с автоматически управляемым отвалом, педалью малого хода и системой поворота круга с двумя приводными шестернями позволяет повысить чувствительность управления рабочим органом. Количество рабочих операций за один проход возрастает, а высокая точность движений способствует сокращению затрат. По желанию заказчика можно установить коробку передач с расширенным диапазоном скоростей, которая обеспечит высокую эффективность управления в нижнем диапазоне, оптимальную скорость хода в верхнем диапазоне, гибкость в рабочем диапазоне и дополнительную экономию топлива. Доступен режим автоматической работы КПП.

Конструкция машины рассчитана на долгую безотказную эксплуатацию. Для снижения износа подшипники поворотного круга изготовлены из высокопрочного полимерного материала. Оригинальный шарнир рамы повышенной прочности безопасен для шлангов гидросистемы. Ключевыми элементами системы полного привода автогрейдеров Volvo являются два аксиально-поршневых насоса переменной производительности, вращающие колесные моторы напрямую. Производительность насосов регулируется в зависимости от выбранного режима работы, что позволяет точно управлять передачей мощности на колеса. Система не требует установки клапана – делителя потока и обеспечивает эффективную передачу мощности от насосов к моторам с минимальными потерями. На дисплее в кабине грейдера отображается подробная информация о текущем состоянии машины. Кроме того, система регистрирует и может хранить для последующего анализа 25 параметров работы. При всех преимуществах джойстика операторы старой закалки смогут выбрать машину, оборудованную рычагами.

Новая характерная форма рамы грейдеров под маркой John Deere с высоким просветом служит для увеличения зазора поворотного круга и рабочей зоны отвала, а также упрощает поворот отвала в положение для среза пласта грунта. Трансмиссия на основе событийно-управляемого программирования (EBS) позволяет измерять нагрузку на двигатель, а также другие вводные параметры для оптимального плавного переключения каждый раз, когда оператор выбирает новую передачу. Из особенностей можно отметить также конические роликовые подшипники повышенной прочности в шарнирном сочленении, а также самосмазывающиеся подшипники в других основных узлах.

Автоматическая блокировка дифференциала остается включенной во время движения по прямой, отключается при поворотах, превышающих 10°, и снова включается при возврате на прямую. Автоматизированное прохождение поперечного склона упрощает стабильное удержание на склоне за счет выполнения работы одним рычагом. Оператор просто выбирает желаемый наклон и сторону отвала, которая будет управляться вручную. После установки система автоматически регулирует противоположный подъемный цилиндр отвала, чтобы он поддерживал уклон. Кнопки управления выравниванием интегрированы непосредственно в рычаги управления. Включение вспомогательных функций осуществляется с помощью мини-рычагов, которые расположены на правом подлокотнике, и больших парных рычагов, управляющих основными механизмами. Управлять машиной можно используя один из рычагов на левом подлокотнике или обычным рулевым колесом. Возврат к движению по прямой автоматически выравнивает шарнирно-сочлененную раму одним нажатием кнопки.

Из представленного краткого обзора видно, что мировые бренды, что называется, «идут плечом к плечу», быстро внедряют последние технологии, стараясь представить на рынок не просто грейдер, а машину с выдающимися возможностями. Китайская продукция в сегменте грейдеров представлена также довольно широко. До половины импортных машин прибывают сегодня на российский рынок из Поднебесной. Основная масса машин продается у нас под маркой XCMG. Это не удивительно, так как грейдеры из Сюйчжоу и у себя на родине являются безусловными лидерами рынка. Конечно, уровень китайских производителей пока еще далек от компаний развитых стран, тем не менее техника эта находит своего потребителя в России.

Легкий грейдер GR135, модели среднего класса GR165, GR180 и GR215 с гидромеханической трансмиссией оборудуются двигателями Cummins китайского производства, мостами Xuzhou-Meritor (КНР–США) и китайскими коробками передач. Как и вся китайская спецтехника, это довольно простые машины с рычажным управлением и без какой-либо электроники. Единственная полноприводная модель – GR215А, также уже хорошо известна в России. Другие производители из КНР выпускают аналогичные модели, которые мало отличаются комплектацией. Из наиболее известных в нашей стране можно отметить Liugong и Tiangong.

Российские производители

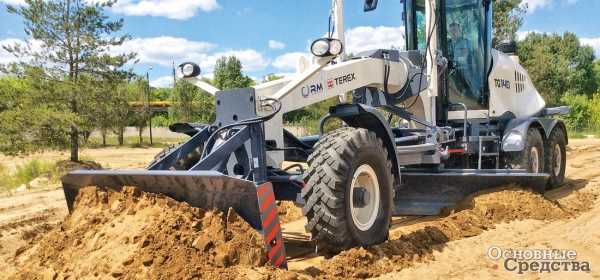

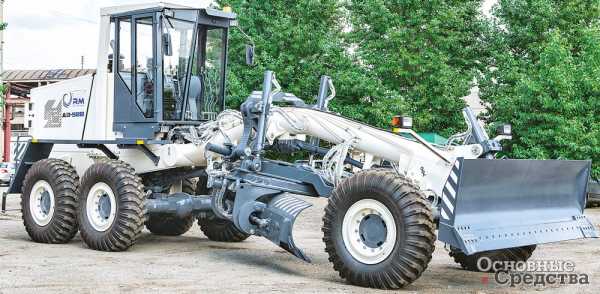

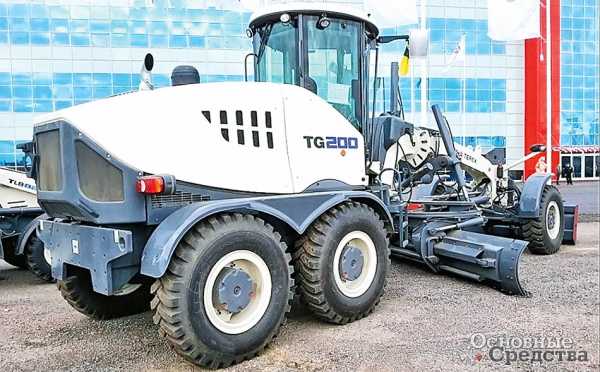

Среди российских производителей автогрейдеров компания «РМ-Терекс» выглядит яркой звездой не только за счет известных марок ЧСДМ и «Брянский арсенал», входящих в это совместное предприятие, но и, конечно, из-за сотрудничества с Terex Corporation. Серия ГС включает семь моделей. «Младшие» модели серии можно отнести к бюджетным, так как они выпускаются с механической трансмиссией и отечественными комплектующими. «Старичок» ДЗ-98 с карданным приводом переднего моста, хотя, кажется, живет вне времени и своим существованием явно отрицает технический прогресс, тем не менее до сих пор сохраняет популярность. Серия TG – это современные модели, разработанные в сотрудничестве с компанией Terex. Автогрейдеры TG отличает высокая надежность за счет применения комплектующих мирового уровня и инновационный дизайн. Линейка включает TG140 (масса 15 100 кг, мощность двигателя 170 л.с., ширина отвала 3,6 м), TG180 (масса 17 900 кг, мощность двигателя 200 л.с., ширина отвала 4,27 м), TG200 (масса 18 700 кг, мощность двигателя 250 л.с., ширина отвала 4,27 м), TG250 (масса 22 800 кг, мощность двигателя 250 л.с., ширина отвала 4,8 м). Все машины комплектуются двигателями Cummins или Deutz, гидромеханической трансмиссией с автоматической коробкой передач ZF, тандемной тележкой NAF с дифференциалом с защитой от пробуксовки.

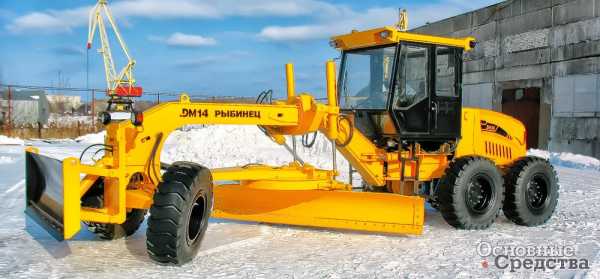

Автогрейдер среднего класса ДМ14 производства «Завода «Дорожных машин» (г. Рыбинск), основную продукцию которого составляют дорожные катки и снегопогрузчики, смело можно отнести к бюджетной линейке. Это простая и надежная машина самостоятельной разработки ЗДМ. Грейдер оборудован противобуксовочной системой, гидромеханической трансмиссией и шарнирно-сочлененной рамой. Особое внимание уделено антивибрационной защите кабины. Хорошо продуман доступ к ключевым точкам обслуживания. В качестве силовой установки используется двигатель ЯМЗ-236М2 как основной вариант или Cummins 6BTA5.9 в качестве опции.

Другие агрегаты включают гидравлические насосы Rexroth, коробку передач YD13 (Hangzhou Advance Gearbox Group Co., Ltd), блок распределительных клапанов HUSCO International (США). Дополнительное оборудование: боковой отвал (предназначен для уборки снега за ограждениями), кирковщик, предпусковой подогреватель ПЖД30.



В заключение хотелось бы отметить возрастающую роль оборудования для позиционирования грейдерного отвала. Давно известно, что производительность и практический результат работы грейдера, как никакой другой дорожной машины, зависит от квалификации машиниста. Активное внедрение ведущими производителями автоматических систем нивелирования обеспечивает снижение этой зависимости. Автоматика исключает ошибки, позволяя перемещать материал точно, быстро и за минимальное количество проходов. Даже самый опытный оператор, который «чувствует» изменение уклона, вряд ли составит конкуренцию лазерному сенсору и цифровой обработке информации. Возрастающая сложность проектов, высокие требования к точности исполнения работ требуют перехода на качественно новый уровень технологий. Применение дорогостоящих систем в конечном итоге оказывается оправданным, так как ошибки при строительстве дорог обходятся еще дороже.

os1.ru

Краткий обзор современных автогрейдеров

Дорожный виртуоз

С помощью какой машины дней за десять вдали от всякой цивилизации можно создать полноценную 15-километровую грунтовую дорогу? И распределить по поверхности слой асфальтобетонной смеси, когда нет возможности использовать асфальтоукладчик? Какая техника придет на выручку дорожникам во время обильного снегопада? И все же основное назначение грейдера – это формирование профиля автомобильной или железной дороги, планировка откосов насыпей и кюветов, а также финишное выравнивание дорожного полотна перед укладкой асфальтобетонной смеси.

Поверхность дороги до начала работы асфальтоукладчика должна быть правильно спрофилирована и быть идеально ровной, потому что недостатки на этом этапе могут повлечь преждевременное разрушение дороги. Необходимая точность выравнивания поверхности достигается рядом повторных проходов автогрейдера с перекрытием предыдущего следа. Под управлением опытного машиниста отвал автогрейдера, который срезает, перемещает и распределяет грунт, превращается в точный многофункциональный инструмент, который обладает большими возможностями. Ширина отвала у грейдеров массового сегмента – от 3 до 4,9 м. Для применения на открытых горных работах изготавливаются особо тяжелые машины с шириной основного рабочего органа более 7 м.

Самый большой в истории 10-метровый отвал был изготовлен в 1980 г. для итальянского грейдера ACCO массой 160 т, оборудованного двумя двигателями суммарной мощностью 1700 л.с. В конструкции большинства современных автогрейдеров используется шарнирно-сочлененная рама. Правильное использование ее свойств значительно расширяет спектр применения автогрейдера. Передний управляемый мост с возможностью наклона колес для повышения боковой устойчивости машины может быть оборудован для лучшей проходимости на рыхлых и мягких грунтах и повышения тяги гидростатическим приводом или приводом через карданную передачу. Переднее тяговое усилие также противодействует скольжению машины на боковых склонах.

Дополнительное оборудование для автогрейдера (в России оно зачастую входит в стандартную комплектацию) включает передний отвал и рыхлитель. Кирковщик с несколькими небольшими зубьями, который с легкостью снимет наледь или размягчит кочки на грунтовой дороге, используется реже и устанавливается в отличие от рыхлителя на передней пластине или за передним мостом. В зависимости от объема выполняемых работ в России грейдеры делятся на классы. Легкие грейдеры класса 100 используются для содержания и ремонта дорог, средний класс 160 восстанавливает и ремонтирует грунтовые дороги, а также строит дороги в условиях средней тяжести, класс 250 относится к тяжелым моделям и выполняет большие объемы работ по строительству дорог, возводит дамбы, насыпи, осуществляет подготовительные работы в тяжелых грунтовых условиях.

Иностранные бренды

Первый автогрейдер был разработан в 1919 г. компанией Russell (США), которая в качестве тягача использовала тракторы Caterpillar (до этого подобные машины работали на конной тяге). В 1928 г. Caterpillar купила Russell, и через несколько лет появился полностью переработанный и модернизированный грейдер с 40-сильным двигателем, который стал предшественником современной продукции компании. Сегодняшний Cat серии М3 можно считать стандартом в отрасли как в силу исторических предпосылок, так и с учетом инноваций и технических решений, которые внедряются в компании на протяжении последних 80 лет. Рукоятки управления с электронной регулировкой помогают оператору без устали работать с наибольшей отдачей (рычаги остались в прошлом), а такие функции, как возврат шарнирного сочленения в центральное положение, делают работу проще.

Более мощные, чем предшественники, модели 12M3 (масса 19 344 кг, мощность 179 л.с., ширина отвала 3,7 м), 140M3 (масса 19 935 кг, мощность 200 л.с., ширина отвала 3,7 м), 160М3 (масса 20 660 кг, мощность 221 л.с., ширина отвала 4,2 м) и их полноприводные версии готовы к выполнению любых поставленных задач. Благодаря высокому крутящему моменту достигается плавная работа при резком кратковременном увеличении нагрузки. Частота вращения вентилятора системы охлаждения с гидроприводом автоматически регулируется в зависимости от температуры двигателя. Герметичная ось переднего моста находится в масляной ванне, а роликовый подшипник устанавливается с наружной стороны, что увеличивает срок его службы. Многодисковые рабочие тормоза в масляной ванне сегодня уже стали стандартом для любой серьезной техники, у М3 все колеса задней тележки со своими тормозами. Различный расход для поршневой и штоковой полостей гидроцилиндра обеспечивается с помощью электрогидравличеcких компенсирующих клапанов, что улучшает реакцию рабочего оборудования.

Одновременная работа рабочих органов «без потерь» и без понижения оборотов двигателя обеспечивается за счет пропорционального расхода потока гидравлической жидкости. Операторы отметят удобное рабочее место с хорошо работающим отоплением и вентиляцией. Дополнительные светодиодные фонари в моторном отсеке облегчают техническое обслуживание грейдера в условиях низкой освещенности. Установленная в заводских условиях регулируемая система автоматического поддержания поперечного уклона профиля дороги автоматически управляет одной стороной отвала, получая данные от датчиков поперечного уклона, ультразвуковых и лазерных сенсоров и системы GPS. С помощью другой встроенной системы можно отследить местоположение машины, характер работ и состояние техники в реальном времени.

Семейство самоходных грейдеров Volvo G900 включает в себя четыре модели с двигателем D7 и три модели с двигателем D9. Предлагаемые модели отличаются высокой производительностью и гибкостью в эксплуатации. В линейку продукции входят пять самоходных грейдеров с тандемным приводом: G930, G940, G960, G970 и G990, а также полноприводные грейдеры G946 и G976. Машины отвечают европейским стандартам по выхлопу и шуму. Гидроцилиндры подъема отвала, далеко отстоящие друг от друга, и цилиндр бокового сдвига с малыми рабочими углами обеспечивают устойчивость отвала. Гидросистема с пропорциональным распределением потока в зависимости от нагрузки в сочетании с автоматически управляемым отвалом, педалью малого хода и системой поворота круга с двумя приводными шестернями позволяет повысить чувствительность управления рабочим органом. Количество рабочих операций за один проход возрастает, а высокая точность движений способствует сокращению затрат. По желанию заказчика можно установить коробку передач с расширенным диапазоном скоростей, которая обеспечит высокую эффективность управления в нижнем диапазоне, оптимальную скорость хода в верхнем диапазоне, гибкость в рабочем диапазоне и дополнительную экономию топлива. Доступен режим автоматической работы КПП.

Конструкция машины рассчитана на долгую безотказную эксплуатацию. Для снижения износа подшипники поворотного круга изготовлены из высокопрочного полимерного материала. Оригинальный шарнир рамы повышенной прочности безопасен для шлангов гидросистемы. Ключевыми элементами системы полного привода автогрейдеров Volvo являются два аксиально-поршневых насоса переменной производительности, вращающие колесные моторы напрямую. Производительность насосов регулируется в зависимости от выбранного режима работы, что позволяет точно управлять передачей мощности на колеса. Система не требует установки клапана – делителя потока и обеспечивает эффективную передачу мощности от насосов к моторам с минимальными потерями. На дисплее в кабине грейдера отображается подробная информация о текущем состоянии машины. Кроме того, система регистрирует и может хранить для последующего анализа 25 параметров работы. При всех преимуществах джойстика операторы старой закалки смогут выбрать машину, оборудованную рычагами.

Новая характерная форма рамы грейдеров под маркой John Deere с высоким просветом служит для увеличения зазора поворотного круга и рабочей зоны отвала, а также упрощает поворот отвала в положение для среза пласта грунта. Трансмиссия на основе событийно-управляемого программирования (EBS) позволяет измерять нагрузку на двигатель, а также другие вводные параметры для оптимального плавного переключения каждый раз, когда оператор выбирает новую передачу. Из особенностей можно отметить также конические роликовые подшипники повышенной прочности в шарнирном сочленении, а также самосмазывающиеся подшипники в других основных узлах.

Автоматическая блокировка дифференциала остается включенной во время движения по прямой, отключается при поворотах, превышающих 10°, и снова включается при возврате на прямую. Автоматизированное прохождение поперечного склона упрощает стабильное удержание на склоне за счет выполнения работы одним рычагом. Оператор просто выбирает желаемый наклон и сторону отвала, которая будет управляться вручную. После установки система автоматически регулирует противоположный подъемный цилиндр отвала, чтобы он поддерживал уклон. Кнопки управления выравниванием интегрированы непосредственно в рычаги управления. Включение вспомогательных функций осуществляется с помощью мини-рычагов, которые расположены на правом подлокотнике, и больших парных рычагов, управляющих основными механизмами. Управлять машиной можно используя один из рычагов на левом подлокотнике или обычным рулевым колесом. Возврат к движению по прямой автоматически выравнивает шарнирно-сочлененную раму одним нажатием кнопки.

Из представленного краткого обзора видно, что мировые бренды, что называется, «идут плечом к плечу», быстро внедряют последние технологии, стараясь представить на рынок не просто грейдер, а машину с выдающимися возможностями. Китайская продукция в сегменте грейдеров представлена также довольно широко. До половины импортных машин прибывают сегодня на российский рынок из Поднебесной. Основная масса машин продается у нас под маркой XCMG. Это не удивительно, так как грейдеры из Сюйчжоу и у себя на родине являются безусловными лидерами рынка. Конечно, уровень китайских производителей пока еще далек от компаний развитых стран, тем не менее техника эта находит своего потребителя в России.

Легкий грейдер GR135, модели среднего класса GR165, GR180 и GR215 с гидромеханической трансмиссией оборудуются двигателями Cummins китайского производства, мостами Xuzhou-Meritor (КНР–США) и китайскими коробками передач. Как и вся китайская спецтехника, это довольно простые машины с рычажным управлением и без какой-либо электроники. Единственная полноприводная модель – GR215А, также уже хорошо известна в России. Другие производители из КНР выпускают аналогичные модели, которые мало отличаются комплектацией. Из наиболее известных в нашей стране можно отметить Liugong и Tiangong.

Российские производители

Среди российских производителей автогрейдеров компания «РМ-Терекс» выглядит яркой звездой не только за счет известных марок ЧСДМ и «Брянский арсенал», входящих в это совместное предприятие, но и, конечно, из-за сотрудничества с Terex Corporation. Серия ГС включает семь моделей. «Младшие» модели серии можно отнести к бюджетным, так как они выпускаются с механической трансмиссией и отечественными комплектующими. «Старичок» ДЗ-98 с карданным приводом переднего моста, хотя, кажется, живет вне времени и своим существованием явно отрицает технический прогресс, тем не менее до сих пор сохраняет популярность. Серия TG – это современные модели, разработанные в сотрудничестве с компанией Terex. Автогрейдеры TG отличает высокая надежность за счет применения комплектующих мирового уровня и инновационный дизайн. Линейка включает TG140 (масса 15 100 кг, мощность двигателя 170 л.с., ширина отвала 3,6 м), TG180 (масса 17 900 кг, мощность двигателя 200 л.с., ширина отвала 4,27 м), TG200 (масса 18 700 кг, мощность двигателя 250 л.с., ширина отвала 4,27 м), TG250 (масса 22 800 кг, мощность двигателя 250 л.с., ширина отвала 4,8 м). Все машины комплектуются двигателями Cummins или Deutz, гидромеханической трансмиссией с автоматической коробкой передач ZF, тандемной тележкой NAF с дифференциалом с защитой от пробуксовки.

Автогрейдер среднего класса ДМ14 производства «Завода «Дорожных машин» (г. Рыбинск), основную продукцию которого составляют дорожные катки и снегопогрузчики, смело можно отнести к бюджетной линейке. Это простая и надежная машина самостоятельной разработки ЗДМ. Грейдер оборудован противобуксовочной системой, гидромеханической трансмиссией и шарнирно-сочлененной рамой. Особое внимание уделено антивибрационной защите кабины. Хорошо продуман доступ к ключевым точкам обслуживания. В качестве силовой установки используется двигатель ЯМЗ-236М2 как основной вариант или Cummins 6BTA5.9 в качестве опции.

Другие агрегаты включают гидравлические насосы Rexroth, коробку передач YD13 (Hangzhou Advance Gearbox Group Co., Ltd), блок распределительных клапанов HUSCO International (США). Дополнительное оборудование: боковой отвал (предназначен для уборки снега за ограждениями), кирковщик, предпусковой подогреватель ПЖД30.



В заключение хотелось бы отметить возрастающую роль оборудования для позиционирования грейдерного отвала. Давно известно, что производительность и практический результат работы грейдера, как никакой другой дорожной машины, зависит от квалификации машиниста. Активное внедрение ведущими производителями автоматических систем нивелирования обеспечивает снижение этой зависимости. Автоматика исключает ошибки, позволяя перемещать материал точно, быстро и за минимальное количество проходов. Даже самый опытный оператор, который «чувствует» изменение уклона, вряд ли составит конкуренцию лазерному сенсору и цифровой обработке информации. Возрастающая сложность проектов, высокие требования к точности исполнения работ требуют перехода на качественно новый уровень технологий. Применение дорогостоящих систем в конечном итоге оказывается оправданным, так как ошибки при строительстве дорог обходятся еще дороже.

www.gruzovikpress.ru

Автогрейдеры – Основные средства

К. Шестопалов, канд. техн. наук

Эти машины, напоминающие гигантских богомолов, непременный атрибут любой дорожной стройки. Производители называют их профилирующими (ровняющими), но в действительности область применения автогрейдеров гораздо обширнее. С их помощью можно на пустом месте и без привлечения другой техники построить невысокую грунтовую насыпь для дороги и вырезать в ней «корыто» для дорожной одежды, отремонтировать обочину, очистить придорожный кювет, спланировать откос, идеально выровнять грунтовую поверхность на большой площади, удалить снег и снежный накат с дорожного полотна. И это только основные виды работ, к которым при необходимости (или богатой фантазии) может быть добавлен еще как минимум десяток занятий. Здесь и послойное разравнивание на полотне дороги асфальтобетонных или битумогравийных смесей, и буксировка застрявшей техники, и патрулирование дорожных участков и многое другое.

Число производителей автогрейдеров в мире велико, хотя эти машины менее многочисленны, чем, скажем, бульдозеры или одноковшовые погрузчики. Несмотря на обилие марок, лежащие в основе конструкций автогрейдеров технические идеи практически одинаковы. Именно они придают этим машинам столь оригинальный вид. Современный автогрейдер – это как правило длиннобазовые трехосные машины, у которых две пары задних колес расположены очень близко друг к другу, а между средней и передней осями размещается грейдерный отвал, длина которого больше высоты в 5...7 раз. (Для бульдозера это соотношение составляет примерно 2,5).

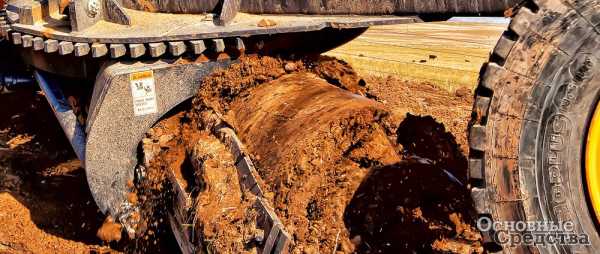

Грейдерный отвал – основной рабочий орган машины и его главное достоинство – способность занимать в пространстве практически любое положение. Он может вращаться в горизонтальной плоскости на 360° в любом направлении, становиться вертикально справа или слева от автогрейдера, выдвигаться вправо или влево более чем на треть своей длины, поворачиваться вокруг собственной режущей кромки. В общем, вид внушительной машины, «размахивающей» своим отвалом, производит неотразимое впечатление. А получил он такую замечательную возможность благодаря системе крепления отвала к раме машины.

У автогрейдера длинная база и близко посаженные колеса задних осей

Главная особенность системы крепления заключена в том, что собственно отвал является частью узла, основу которого составляет тяговая рама автогрейдера, представляющая собой А- или Т-образную в плане металлоконструкцию, сваренную из балок коробчатого сечения и шарнирно прикрепленную к передней части основной рамы (хребтовой балки) машины в одной точке над осью передних колес. Для крепления тяговой рамы используется универсальный шарнир, позволяющий ей поворачиваться во все стороны и вращаться вокруг собственной продольной оси. Прочность шарнира вполне соответствует усилиям, возникающим на отвале.

Широкая сторона тяговой рамы поддерживается двумя гидроцилиндрами подъема/опускания отвала (левым и правым). Вместе эти устройства образуют своеобразный рычажный механизм, жесткость которому в поперечном направлении придает еще один гидроцилиндр, служащий для выноса тяговой рамы в сторону и образующий диагональ «четырехугольника». Такая система обеспечивает раме большие возможности перемещения, диапазон которых резко увеличивается, если гидроцилиндры подъема/опускания отвала и гидроцилиндр выноса тяговой рамы крепятся к скобе, вращающейся вокруг хребтовой балки машины.

Отвал сдвинут влево, колеса наклонены вправо, так начинается насыпь

К тяговой раме крепятся скользящие опоры (пять и более), поддерживающие большое зубчатое колесо с внешним или внутренним зацеплением – поворотный круг, к которому прикреплен отвал, вращающийся относительно тяговой рамы благодаря гидромотору или гидроцилиндрам. Особенности крепления отвала к поворотному кругу позволяют поворачивать его относительно режущей кромки и сдвигать относительно круга влево или вправо.

Большая подвижность главного рабочего органа – не единственная особенность автогрейдеров. Другим замечательным и легко бросающимся в глаза отличием этих машин является способность не только поворачивать передние управляемые колеса, но и наклонять их вправо или влево от вертикали на угол до 20°. И поворот, и наклон передних колес осуществляется гидроцилиндрами (один или два на операцию в зависимости от размера машины). На ведущие передние колеса крутящий момент с переднего моста передается с помощью шарниров равных угловых скоростей (в случае механической и гидромеханической трансмиссий). Передняя ось (или мост), а с ней и передние колеса могут качаться относительно рамы автогрейдера на величину до 35°, что выравнивает их сцепление с опорной поверхностью.

Грейдерный отвал можно поставить даже вертикально

Менее заметны, но не менее полезны балансирные тележки (они же бортовые редукторы) правого и левого бортов, к которым крепятся ведущие колеса средней и задней осей. На самом деле у большинства автогрейдеров есть только один задний (и обязательно ведущий) мост, передающий крутящий момент на балансирные тележки. Задние мосты современных моделей автогрейдеров, как правило, оснащаются дифференциалами – либо блокируемыми, либо повышенного трения. Известно, что и те, и другие обеспечивают относительно равномерное распределение крутящего момента между разными бортами самоходных машин, повышая тем самым их проходимость в сложных грунтовых условиях. Вместе с тем в транспортном режиме такие дифференциалы работают как у обычного автомобиля, позволяя сохранить хорошую управляемость автогрейдера, снизить износ резины и расход горючего.

Особенность бортового редуктора автогрейдера состоит в том, что, во-первых, он может покачиваться вокруг оси, совпадающей с осью моста, и во-вторых, у него два выходных вала – по одному для среднего и заднего колеса. Таким образом, бортовой редуктор равномерно распределяет крутящий момент между ведущими колесами средней и задней осей и одновременно прижимает их к опорной поверхности с одинаковой силой, выравнивая тем самым силу тяги каждого из них. Кроме того, балансирная подвеска бортового редуктора улучшает планирующие свойства машины, так как при наезде на препятствие среднего или заднего колеса отвал приподнимется только на часть высоты этого препятствия.

«Излом» рамы и наклон передних колес заметно уменьшают радиус поворота

Краткой, но выразительной характеристикой ходовой части автогрейдеров является их «колесная формула». Это общепринятое сочетание трех символов, составляемое по схеме «A х B х C». A показывает количество осей с управляемыми колесами, B – число ведущих осей и C – общее количество осей. У строителей наиболее популярны машины с формулой 1 х 2 х 3, хотя в тяжелых грунтовых условиях или ситуациях, когда скорость работы важней всего, предпочтительна формула 1 х 3 х 3. Как правило, это тяжелые машины массой 19 тонн и более, широкое использование которых до недавних лет сдерживалось их непропорционально большой ценой. Возможно, когда бурное развитие гидрообъемных трансмиссий коснется и этой отрасли дорожного машиностроения, стоимость полноприводных автогрейдеров не будет столь разительно отличать их от заднеприводных собратьев. Кстати, подбор величины крутящего момента передних колес полноприводного автогрейдера под условия работы не только повышает силу тяги, но и значительно улучшает его курсовую устойчивость (потеря курсовой устойчивости при больших сопротивлениях на отвале – слабое место всех автогрейдеров).

Автогрейдеры отличаются широким диапазоном скоростей. Прежде, у машин с механическими трансмиссиями, количество передач доходило до 16 и более. Работа с ними повышала утомляемость оператора, что сводило на нет все выгоды многоступенчатой трансмиссии.

Выше сидишь – дальше глядишь

Именно поэтому автогрейдеры стали одними из первых дорожно-строительных машин, получивших гидромеханические трансмиссии. Сочетание гидротрансформатора, автоматической коробки передач и раздаточной коробки позволяет оператору сосредоточиться на качестве и безопасности работ с быстро меняющимися силовыми характеристиками, и не заботиться о наилучшей скорости их выполнения. Вместе с тем такая трансмиссия обеспечивает высокие транспортные скорости (до 40 км/ч и более), что весьма важно при частых перебросках «своим ходом» на значительные расстояния.

Одно из замечательных свойств автогрейдера – высокая планирующая способность, обусловленная большой межосевой базой, породило проблему плохой маневренности машины. Для того, чтобы развернуться автогрейдеру, как правило, не хватало ширины насыпи и приходилось делать это в несколько приемов или описывать большой круг, съезжая с насыпи в боковые кюветы. Непродуктивность подобных маневров, порождающая недовольство владельцев машин, заставила конструкторов в конце концов снабдить автогрейдер шарнирно-сочлененной рамой, позволяющей снять остроту проблемы маневренности. Ее имеет значительная часть современного парка автогрейдеров, а некоторые производители выпускают все модели в двух вариантах: с жесткой и шарнирно-сочлененной (иногда говорят «ломающейся») рамой.

Наклон передних колес облегчает планирование откоса

В технике часто случается, что улучшение одного качества влечет за собой изменение (улучшение или ухудшение) нескольких других. Для автогрейдеров «ломающаяся» рама не стала исключением. Оказалось, что нововведение не только улучшило маневренность, но и обогатило технологические возможности машины. Стало возможным планирование площадей с боковым смещением колес передней и задних осей относительно друг друга. Это позволило повысить курсовую устойчивость и предотвращать повреждение задними колесами только что спланированной поверхности.

Технически «ломающаяся» рама в основном повторяет аналогичные элементы фронтальных погрузчиков, колесных бульдозеров, катков и других машин. В автогрейдерах шарнир, как правило, соединяет хребтовую балку, к которой крепится тяговая рама и гидроцилиндры управления ею, и моторную раму, на которой кроме двигателя также размещаются трансмиссия, кабина и органы управления. Поворот хребтовой балки относительно моторной рамы на угол до ±30° обеспечивается двумя гидроцилиндрами. Система управления «изломом» рамы автогрейдера не участвует в рутинном изменении направления движения машины. Она используется только для уменьшения радиуса разворота или при движении «крабом», поэтому ее работа не синхронизирована с поворотом передних колес.

Задний подгребающий отвал сокращает время ухода за грунтовыми дорогами

Практически все современные автогрейдеры оборудуются автоматическими системами управления. Их необходимость была осознана около 30 лет назад и, однажды появившись, они постоянно совершенствовались, становясь все более и более незаменимыми. Основная функция таких систем – сохранение заданной ориентации отвала в пространстве при движении машины, выдерживая как поперечные, так и продольные уклоны в пределах допусков, предписываемых строителями. Разумеется, обрабатываемая поверхность должна быть выровнена настолько, чтобы разница между проектными отметками и реальной поверхностью не превышала пределов регулирования грейдерного отвала.

Для создания независимой системы координат грейдерного отвала могут использоваться маятниковые, копирные (проволочные и лазерные) и гироскопические задатчики. Целесообразность применения какого-либо из них определяется ценой, которую готов заплатить потребитель за эффект от применения системы. Показатель эффективности автоматических систем профилирования – производительность автогрейдера, определяемая скоростью его движения, при которой отвал успевает реагировать на изменения профиля поверхности, не выходя за пределы нормативных допусков.

Так выглядит строящаяся дорога из кабины автогрейдера

Отдельного упоминания заслуживают усилия машиностроителей, направленные на сокращение простоев автогрейдеров. Специфика машины такова, что без специального переоборудования ее можно использовать только для планирования и профилирования, доля которых в общем объеме работ относительно невелика. Естественно, владельцы автогрейдеров не желают мириться с простоем дорогой техники. Учитывая их настроения, фирмы-производители стали создавать для автогрейдеров наборы сменного оборудования, позволяющие, во-первых, расширить их возможности на основных работах, а во-вторых, «освоить смежные профессии».

Современные автогрейдеры очищают и разравнивают за один проход более широкие поверхности и перемещают далеко вбок валы снега или грунта благодаря удлинителям грейдерных отвалов. Они разравнивают поверхность перед собой передними бульдозерными отвалами и заравнивают колеи своих колес задними подгребающими отвалами. Они прокладывают траншеи в снежной целине фронтальными снежными плугами, рыхлят прочные обочины и взламывают твердые покрытия кирковщиками и рыхлителями, убирают мусор подметальными щетками. Производители с наиболее богатой фантазией даже комплектуют автогрейдеры задненавесными экскаваторами и оборудованием фронтального погрузчика.

Цилиндрическая щетка превращает автогрейдер в дворника

Среди производителей автогрейдеров можно насчитать немало фирм, уже встречавшихся в наших предыдущих обзорах. Впрочем это не должно удивлять, так как большинство машиностроительных компаний, подвизающихся на рынке дорожно-строительной и землеройной техники, постоянно расширяют и модернизируют свои производственные программы, стремясь занять верхние строчки табели о рангах. Гораздо более впечатляет бесконечная смена собственников в такой казалось бы консервативной и устоявшейся сфере бизнеса.

Одна и та же торговая марка, знакомая не одному поколению строителей и владельцев машин, переходит как призовой вымпел от одной компании к другой. Американские марки автогрейдеров становятся польско-американскими или шведскими, английские – итальянскими и так далее. Поэтому говорить о традиционных концепциях, которым соответствуют те или иные марки автогрейдеров, следует осторожно, так как часто под известной эмблемой могут скрываться совершенно другие идеи, новая конструкторская школа и неожиданные технические решения. И конечно же относительной становится «национальность» машин – ее скорее определяют специфические потребности или традиции регионального рынка, на которые ориентируются крупнейшие машиностроительные компании. Например, Caterpillar производит автогрейдеры в стандартной, североамериканской и так называемой, универсальной комплектациях. Аналогичной практики придерживается и подавляющее большинство других участников этого бизнеса. Об этом, в частности, свидетельствует обычное для рекламных каталогов и проспектов примечание, объявляющее, что «стандартная комплектация машины зависит от особенностей местного рынка».






os1.ru

Универсальность современных автогрейдеров

На каждой дорожной стройке можно увидеть удивительные машины, похожие на диковинных насекомых. Это автогрейдеры. При огромном количестве производителей, выпускающих эту технику на дороги, конструкторские решения в них похожи. Экзотичность внешнего вида им придает совокупность всех идей. Автогрейдер в новейшем исполнении — имеет трехосную конструкцию с длинной базой. Позади 2 пары крупных колес. Очень длинный и внушительный грейдерный отвал расположился между первой и средней осью.

Задачи автогрейдера

Главная обязанность этой спецтехники — профилирующая или ровняющая грунт при земляных, строительных или ремонтных работах. Хотя они способны выполнять помимо этого еще целый спектр работ. Причем самостоятельно, без вовлечения в процесс других видов техники.

  • Ремонт обочин.
  • Строительство придорожных грунтовых насыпей.
  • Окончательное идеальное выравнивание больших грунтовых площадей.
  • Планировка откосов.
  • Очищение придорожных кюветов.
  • Очистка дорожных полотен от снега и наледи.
  • Разравнивание и распределение по дороге битума, гравия и асфальтобетонных насыпей.

Важные технические характеристики, обеспечивающие высокую производительность

Главный рабочий орган автогрейдера — грейдерный отвал, имеющий способность принимать в пространстве разные положения, вращаясь вокруг своей горизонтальной оси на 360°. Он может выдвигаться на треть своей длины с правой и левой стороны, принимать вертикальное положение с боковой части. Один из самых популярных представителей этого класса техники в России, является грейдер дз-98.

  • Возможность такой мобильности отвала у него, также как и у прочих моделей, осуществляется из-за специальной системы крепления к тяговой раме. Это шарнирное крепление.
  • Дополнительно тяговая рама удерживается гидроцилиндрами для опускания и подъема с двух сторон.
  • Этому рычажному механизму придает жесткость еще один гидроцилиндр, который позволяет выводить раму в сторону.
  • Скользящие опоры прикреплены к тяговой раме, они служат для поддержки поворотного зубчатого круга с закрепленным на нем отвалом.
  • Вся эта конструкция и обеспечивает высокую мобильность системы — способность вращаться вокруг режущей кромки отвала и ее сдвижению в стороны.

Для высокой устойчивости на неровных поверхностях, машина снабжена еще одним отличительным свойством. Это возможность не только поворачивать передние колеса, но и уникальное свойство наклонять их в стороны около 20°. Это увеличивает сцепку колес с поверхностью опоры.

Наличие бортовых редукторов по бортам машины, к которым закреплены колеса. Их наличие улучшает балансирную подвеску. Практически это осуществляется тогда, когда задние или средние ведущие колеса наезжают на неровную поверхность с большой высотой. Отвал поднимется лишь на небольшую часть высоты, что способствует качеству планировочных работ.

Огромное межосевое пространство способствует большой выравнивающей грунт способности, но отрицательно сказывается на маневренности. Поэтому разработчики снабдили современные модели шарнирно-сочлененной рамой, которая помогает развернуться на небольшом участке. Некоторые автогрейдеры имеют двойную раму, сочетающую и жесткую и шарнирно-сочлененную.

Автогрейдеры современных моделей имеют гидромеханическую трансмиссию. В сочетании с автоматической коробкой передач и наличием раздаточной коробки это способствует меньшей утомляемости оператору машины, он не беспокоится о скорости выполнения работы, а сосредоточен на качестве работы. А при переезде автогрейдера на другие участки строительных работ, он может развивать скорость до 40 км/ч.

www.stroyservice.ru

Автогрейдеры – Основные средства

Преобладание отечественных производителей характерно для российского рынка автогрейдеров. Здесь, как и на рынке автокранов, достаточно сильная группа заводов, продукция которых соответствует запросам и возможностям строителей и коммунальщиков. Достоинства отечественных автогрейдеров, такие как цена, привычная конструкция, система управления, агрегатная база, а также относительно хорошая ремонтопригодность, определили их популярность и спрос в сравнении с импортной продукцией. Ремонтопригодность относительная – с поставкой запчастей не все так гладко, как хотелось бы, особенно что касается импортных комплектующих.

Причем импортную стоит разделять на технику ведущих мировых производителей и китайских. Чем хорош западный грейдер, так это высоким качеством сборки – все хорошо и крепко сварено и подогнано по размерам, рациональным расположением органов управления, малыми усилиями на органах управления, адекватной реакцией на действия оператора и в целом лучшей эргономикой. Использованы прогрессивные технологии – гладкая интеграция с системой нивелирования, встроенные системы самодиагностики. Весомый вклад вносит эстетическая составляющая. Обратная сторона достоинств западного грейдера – сложность конструкции и проистекающая отсюда сложность диагностики неисправностей, дорогие обслуживание и ремонт.

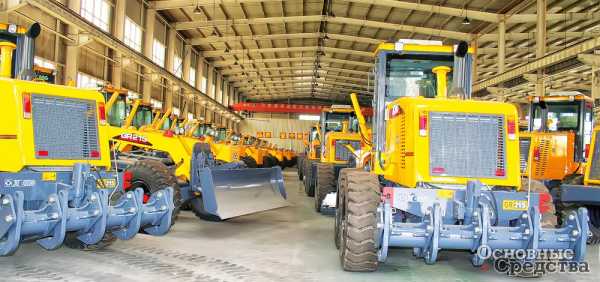

Китайские автогрейдеры по техническому уровню ближе к нашим, но с ремонтом и запчастями ситуация значительно хуже, чем с российской техникой. И если уж сердце покупателя склонилось к шедевру китайского машиностроения, то выбирать стоит поставщика, выжившего в кризис.

Группа ГАЗ с ее двумя заводами – «Брянским Арсеналом» и ЧСДМ – основной поставщик автогрейдеров на российский рынок. Брянский завод выпускает линейку грейдеров классов мощности 100, 140, 180 и 250. «Младшая» модель ГС-10.01 класса 100 и массой 7500 кг выделяется из общего ряда. Эта двухосная машина с колесной базой 4200 мм и шарнирно-сочлененной рамой отличается маневренностью, что повышает ее привлекательность для коммунальных служб. Грейдер оснащен двигателем Д-243 мощностью 58,7 кВт и трансмиссией от трактора МТЗ-80.

Грейдеры ГС-14.02 и ГС-14.03 класса 140 и массой 12 700...145 00 кг с шарнирно-сочлененной рамой построены по традиционной схеме – с двухосной тандемной тележкой и солидной колесной базой 6200 мм. Разница между этими двумя моделями в комплектации. На ГС-14.02 устанавливают отечественные агрегаты – двигатели Д-260 и ЯМЗ-236 мощностью 100 и 110 кВт и 6-ступенчатую механическую КП. Модель ГС-14.03 комплектуют двигателем Deutz мощностью 117 кВт с жидкостным охлаждением, ГМП ZF и тандемной тележкой NAF с дифференциалом повышенного трения.

Грейдеры ГС-18.05 и ГС-18.07 класса 180 и массой 15 700...16 800 кг с шарнирно-сочлененной рамой также различаются комплектацией. ГС-18.05 комплектуют двигателем ЯМЗ-236 мощностью 130 кВт и механической 12-ступенчатой КП с гидроподжимными муфтами, обеспечивающими переключение передач без разрыва потока мощности, задний мост самоблокирующийся с дифференциалом повышенного трения. На грейдер ГС-18.07 ставят двигатель Deutz мощностью 147 кВт, 6-диапазонную ГМП ZF, тандемную тележку NAF.

Тяжелый грейдер ГС-25.09 класса 250 и массой 18 200 кг с шарнирно-сочлененной рамой укомплектован как отечественными, так и импортными агрегатами – модификацией двигателя ЯМЗ-236 мощностью 176 кВт, 6-диапазонной ГМП ZF, тележкой NAF. Грейдер полноприводный. Привод переднего моста реализован на аппаратуре Poclain.

Модельный ряд «Брянского Арсенала» сформирован за последние 8 лет. За это время внедрены такие технические решения, как шарнирно-сочлененная рама, гидростатический передний привод, ГМП, тандемные тележки с дифференциалами повышенного трения, интеграция с системой нивелирования.

Челябинский завод строительно-дорожных машин остается верен одной модели – ДЗ-98. Хотя этой машине более 25 лет, ее конструкция оказалась настолько удачной, что используется до сих пор. Полноприводный грейдер класса 250 и массой около 20 т изначально комплектовали 6-цилиндровым рядным двигателем военного образца. Позже его сменили «мирные» ярославские агрегаты. Передний привод реализован с помощью системы карданных передач, подвешенных под трубчатой хребтовой рамой. Неоднократно проводились эксперименты с изменением переднего привода и шарнирно-сочлененной рамой, но грейдер терял в тяговом усилии, поэтому сохранили изначальную конструкцию. В прошлом году завод представил модификацию ДЗ-98М с измененной конструкцией задней полурамы, способной нести рыхлитель, что расширило возможности грейдера. Применены лицензионная гидромеханическая трансмиссия ZF и вместо одного два рулевых гидроцилиндра, что облегчило управление и дало возможность монтировать на передние колеса карьерные шины. Использована модификация двигателя ЯМЗ-236 мощностью 169 кВт.

Орловский завод «Дормаш» выпускает грейдеры DZ-122 и DZ-298. DZ-122 класса 140 массой 13 600 кг оснащают двигателем Д-260 мощностью 114 кВт, 6-диапазонной ГМП ZF или Dana, тандемной тележкой немецкого производства с дифференциалом повышенного трения. Шарнирное сочленение рамы выполнено перед кабиной. Рабочее оборудование включает основной грейдерный отвал длиной 3744 мм на А-образной тяговой раме, поворотный круг с внутренним зацеплением, задний кирковщик и передний бульдозерный отвал. Грейдер подготовлен к установке системы нивелирования Trimble. Как и на всех отечественных грейдерах, использована рычажная система управления рабочим оборудованием.

Тяжелый грейдер DZ-298 класса 250 массой 24 000 кг комплектуют двигателем Deutz мощностью 173 кВт, 6-диапазонной ГМП ZF, тандемной тележкой немецкого производства с дифференциалом повышенного трения. Шарнирное сочленение рамы выполнено за кабиной, передний привод реализован гидростатической передачей. В состав рабочего оборудования входит основной грейдерный отвал длиной 4600 мм, передний бульдозерный отвал и задний рыхлитель. Грейдер подготовлен к установке системы нивелирования Trimble. Как и на всех отечественных грейдерах, использована рычажная система управления рабочим оборудованием. Для обеих моделей предусмотрены модификации для различных отраслей экономики. Завод работает над конструкцией, над перспективными моделями и даже представлял их на выставках, но основными остаются DZ-122 и DZ-298.

Когорту западных поставщиков возглавляют фирмы Volvo CE, Caterpillar, HBM и недавно присоединившийся к ним John Deere.

Volvo CE предлагает российскому рынку семь моделей грейдеров. Линейка начинается со среднетяжелого G930 класса 180 и массой 15 800 кг. За ним следуют грейдеры класса 250 – G940 массой 16 000 кг, G947 массой 16 600 кг, G960 массой 16 700 кг, G970 массой 17 700 кг, G970 массой 18 400 кг и G990 массой 21 000 кг. На грейдеры G930, G940, G946, G960 установлен двигатель Volvo D7 объемом 7,2 л и мощностью от 116 до 175 кВт. На грейдерах G970, G976 и G990 установлен двигатель D9 объемом 9,4 л и мощностью от 157 до 198 кВт. Как видим, интервал линейки мощности и массы не так велик. Гидрообъемный привод передних колес на двух моделях – G946 и G976. Шарнирное сочленение рам грейдеров Volvo размещено за кабиной. Угол поворота рамы – 21° у трех «старших» моделей и 23° у остальных. Компания дает пожизненную гарантию на раму. К особенностям грейдеров Volvo относится двухшестеренный привод поворотного круга, обеспечивающий жесткость при удержании отвала и плавность его хода при повороте. Интерьер кабины грейдера Volvo можно считать отраслевым эталоном по уровню комфорта и эстетике. На выбор заказчика традиционное рычажное управление рабочими операциями либо под заказ джойстики. На выбор заказчика также коробки передач Volvo HTE – 8- и 11-ступенчатые. По желанию заказчика может быть установлена КП с тремя режимами: ручным, автоматическим и транспортным. На выбор также дополнительное рабочее оборудование – передние и боковые отвалы, задние рыхлители. Поскольку Швеция страна довольно снежная, Volvo имеет большой опыт в разработке и использовании снежных плугов.

В этом году российская фирма «Системы Дорожного Строительства» представила на российском рынке автогрейдеры польского завода Mista. В модельном ряду представлены пять моделей грейдеров с колесной формулой 6х4 и 6х6. На грейдерах используются силовые установки Cummins QSB, произведенные на заводе в Англии, мощностью 130…190 кВт с электронной системой управления и мониторинга функций работы двигателя. Высоконапорная система впрыска HP Common Rail увеличивает эффективность двигателя при сниженном потреблении топлива.

На грейдерах установлены современные гидродинамические коробки передач типа PowerShift производства ZF Passau с передаточным числом 6/3. Важным фактором является оснащение КП электронным управлением. В системный компьютер записываются данные о характеристиках работы всей приводной системы, благодаря чему коробка передач идеально вписывается в актуальные условия работы. Mista использует передачи с режимами работы автоматическим и ручным. Коробка передач оснащена понятной системой мониторинга работы – информация передается оператору на LCD-монитор на панели управления оператора.

Привод заднего моста оснащен дифференциальным механизмом типа No-Spin, боковыми зубчатыми передачами и планетарными передачами с системой многодисковых тормозов «мокрого» типа или традиционных дисковых тормозов.

Электронная система регистрации расхода топлива, ультразвуковая система управления работой грейдера, лазерная система, централизованная система смазки позволяют использовать возможности машины с высоким экономическим эффектом.

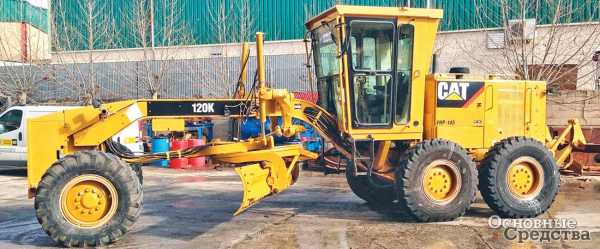

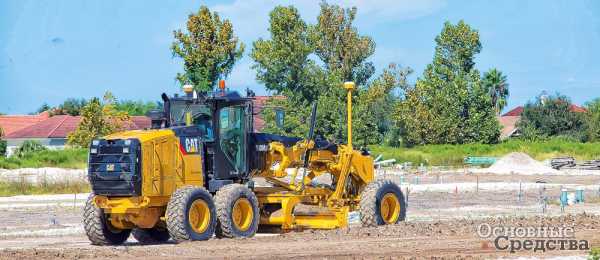

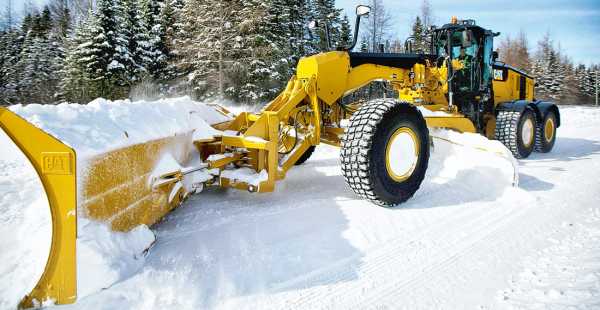

Корпорация Caterpillar предлагает одновременно две линейки грейдеров – серию К, предназначенную для стран третьего мира, в том числе для нас, и инновационную серию М для развитых стран, продажи которой в России изначально не предполагались. Но поскольку возник спрос и на последние достижения американской инженерной мысли, Caterpillar начала продавать в России и серию М.

Серия К появилась в результате модернизации серии Н, прежде всего за счет доведения токсичности выхлопов до уровня EU Stage II, и внешне от предшественницы не отличается. Корпорация предлагает российскому рынку модели 120К (масса 12 000 кг) и 12К (масса 13 700 кг), соответствующие классу мощности 140, и 140К (масса 14 100 кг) и 160К (масса 15 200 кг) класса 180. Рамы шарнирно-сочлененные с углом поворота 20°. Грейдеры оснащены агрегатами Caterpillar – двигателями С7 ACERT мощностью от 93 кВт у «младшей» до 137 кВт у «старшей» модели, 8-ступенчатой механической КП с переключением под нагрузкой. Эти четыре модели без переднего привода. В состав рабочего оборудования входят основной грейдерный отвал, задние рыхлители и бульдозерные отвалы либо противовесы вместо них.

Серия М радикально отличается от грейдеров предшествующих серий прежде всего джойстиковой системой управления и отсутствием рулевого колеса, а также внешним дизайном и сотней инновационных решений, заложенных в конструкцию. Российским строителям корпорация предлагает тяжелые модели 140М (масса 23 000 кг) и 14М (масса 30 000 кг) классов мощности 180 и 250. Для горнодобывающей промышленности предлагают тяжелую и сверхтяжелую модели 16М (масса 27 000 кг) и 24М (масса 63 000 кг). В принципе, для заказа доступна любая машина из номенклатуры Caterpillar.

Немецкая компания GP Gunter Papenburg AG, выпускающая грейдеры HBM-Nobas, не входит в рейтинг крупнейших машиностроительных компаний мира, но благодаря высокому техническому уровню своей продукции поставляет ее не только на европейский рынок, но и на американский континент. Нашли они популярность и в России. Сегодня компания поставляет грейдеры четвертого поколения с шарнирно-сочлененной рамой – BG110 TA-4 мощностью 97 кВт и массой 10 900 кг, BG130 TA-4 мощностью 119 кВт и массой 13 900 кг, BG160 TA-4 мощностью 119 кВт и массой 16 000 т, BG190 TA-4 мощностью 133 кВт и массой 19 000 кг и BG240 TA-4 мощностью 172 кВт и массой 23 000 кг. На модели BG110 TA-4 использован двигатель Perkins, на остальных моделях – Cummins. Двигатель агрегатируют с 6-ступенчатой ГМП ZF. Угол поворота рамы – 30° в обе стороны. Грейдеры поставляют как лишь с ведущей задней тележкой, так и в полноприводном исполнении с гидростатическим приводом передних колес. В системе управления компания придерживается традиционного направления, но у нее есть свои особенности. Для грейдеристов, предпочитающих работать стоя, она предлагает машины с высокой кабиной, для тех же, кто работает сидя, – с низкой кабиной. Грейдер с низкой кабиной удобнее в транспортировке, так как не надо снимать кабину. Компоновка элементов системы управления различается в зависимости от требований конкретного рынка. Грейдеры подготовлены к монтажу системы нивелирования.

Поставщиком продукции HBM-Nobas на российском рынке представлена компания «РЕНТЕК Рус». Многолетний опыт, накопленный специалистами компании, позволяет решить проблемы снабжения заказчика техникой, оборудованием и запасными частями в кратчайшие сроки на выгодных условиях. В ООО «РЕНТЕК Рус» разработана оптимальная система доставки запасных частей от завода-изготовителя до заказчика. Благодаря этому обеспечивается кратчайший срок поставки. Высокое качество продукции гарантировано производителем техники и подтверждается соответствующими сертификатами. Поставка запчастей осуществляется ежемесячно, ежеквартально в зависимости от потребности, по согласованным номенклатуре, ценам и срокам. Существует гибкая система оплаты и скидок, обеспечивающая индивидуальный подход к каждому клиенту. Находясь в постоянном прямом контакте с производителем техники, технические и коммерческие специалисты компании оперативно реагируют на все заявки и вопросы. Важным направлением является сервис, включающий в себя гарантийное и послегарантийное обслуживание, капитальный и внеплановый ремонт. Все виды работ выполняют специалисты высокой квалификации, прошедшие обучение в сервисном центре производителя, имеющие большой опыт проведения подобных работ. Техническое обслуживание и ремонт осуществляются как на сервисной базе компании, так и у заказчика. ООО «РЕНТЕК Рус» располагает надежными, налаженными связями с производителем техники, собственными складскими запасами по множеству востребованных позиций, что позволяет оперативно и качественно решать задачи по поддержанию продукции HBM Nobas в постоянной эксплуатационной пригодности на российском рынке.

Вышедшая на российский рынок не так давно, но масштабно корпорация John Deere предлагает российским строителям широкую линейку грейдеров из шести моделей серии G классов мощности 180 и 250. Эта серия также свежая, выведена на американский рынок в 2009 г.

Грейдеры 670G (масса 18 600 кг, мощность 108...138 кВт), 770G (масса 18 800 кг, мощность 123...172 кВт) и 870G (масса 19 600 кг, мощность 160...205 кВт) поставляют с приводом только на заднюю тележку, без переднего привода. Грейдеры 672G (масса 19 400 кг, мощность 127...145 кВт), 772G (масса 19 600 кг, мощность 145...183 кВт) и 872G (масса 20 400 кг, мощность 160...205 кВт) укомплектованы гидростатическим приводом передних колес. Особенность привода в том, что можно регулировать его скорость относительно задних колес – либо синхронно, либо с отставанием, либо с опережением, подбирая режим в зависимости от грунтовых условий и уклона местности. На грейдеры установлены рядные 6-цилиндровые двигатели John Deere, агрегатированные с 8-ступенчатой КП John Deere PowerShift Plus с переключением передач и направления движения под нагрузкой и педалью ползучих скоростей, имитирующей функцию сцепления при движении очень тихим ходом. Шарнирно-сочлененная рама поворачивается на угол 22°.

Грейдер John Deere можно заказать как с традиционным рычажным управлением, так и с джойстиковым. При этом рулевое колесо останется на месте, в корпорации считают, что грейдеру без рулевого колеса никак не обойтись. В отличие от ближайших конкурентов корпорация John Deere организовала сборку грейдеров в России на своем заводе в Домодедово.

Автогрейдеры также присутствуют в ассортименте ведущих мировых машиностроительных корпораций Komatsu, New Holland, Terex. Грейдеры предлагают и многочисленные китайские поставщики, в том числе XCMG, XGMA, Zoomlion, Sany, YTO, LiuGong и др.

У российских строителей широчайший выбор грейдеров на любой вкус и цвет. Можно поддержать отечественного производителя и выбрать грейдер российского производства исходя из его привычности и ремонтопригодности. Можно идти в ногу с техническим прогрессом и остановить выбор на импортной машине как с традиционной системой управления, так и с инновационной. А для любителей экстрима широкий выбор техники китайского производства.

os1.ru

Автогрейдер – машина универсального применения – Основные средства

При выборе грейдера нужно рассматривать машину в комплексе, оценивая максимум предложений, имеющихся на рынке, анализируя данные о надежности модели, качестве инструмента, которым она комплектуется, возможности доукомплектации ее дополнительными устройствами. Об отечественном рынке автогрейдеров поговорим в этой статье.

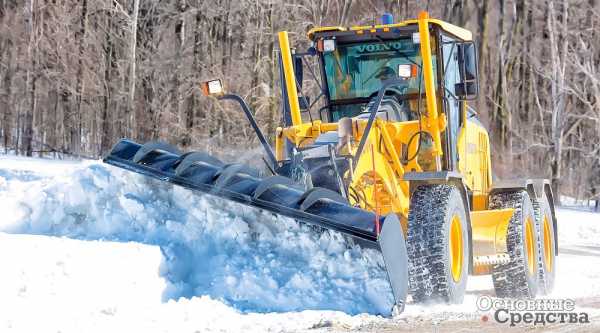

Грейдер нужен и зимой, и летом

Выбирая автогрейдер, специалисты советуют не ставить перед собой задачу найти модель подешевле, а прежде всего определиться, какие производственные функции машина будет выполнять и в каком режиме эксплуатации будет использоваться. Первым шагом при выборе грейдера, как правило, является выбор мощности привода и необходимой колесной формулы: 6х4 или 6х6. По ГОСТу 9420-60 выделяют 4 вида грейдеров: легкие (46–53 кВт), средние (до 74 кВт), тяжелые (118–132 кВт) и особо тяжелые (278–316 кВт). Большим спросом пользуются 3-осные грейдеры, поскольку 2-осные проигрывают им в динамичности и имеют более узкую область применения.

Важнейшее значение имеют свойства грунтов, с которыми придется работать грейдеру. Очевидно, что для работы с тяжелыми глинистыми почвами III–V категорий должен подбираться автогрейдер большой мощности, а для планирования песчаных почв, суглинков, легкой влажной глины I–II категорий достаточно возможностей грейдера, относящегося к категории «легких».

Необходимо также определиться, будет ли автогрейдер выполнять в основном «классические» грейдерные работы, такие как профилирование слоев почвы при выполнении нивелирования, или же будет главным образом будет использоваться на подготовительных работах по возведению дамб, либо привлекаться к прокладке дренажных или водоотводных каналов вдоль дорог.

Основным рабочим органом грейдера является отвал – стальной лист, согнутый по криволинейному профилю. В нижней части отвала на болтах закреплен нож, режущий грунт, а с боков устанавливаются боковые режущие ножи. Отвал монтируют под рамой грейдера на поворотном круге. Чем проще оператору управлять отвалом, ориентируя его положение под тем или иным углом, максимально точно выдерживая требуемый наклон либо поднимая на определенную высоту по отношению к срезаемому грунту, тем более качественно и эффективно, с меньшим количеством проходов, осуществляется обработка поверхности. Поэтому сего­дня все чаще грейдеры оснащают автоматической системой регулировки положения отвала.

А установив дополнительно в задней части отвала или в передней части автогрейдера кирковщик, или рыхлитель, на 7–11 зубьев, оператор имеет возможность быстро разрушить старое дорожное полотно, разрыхлить почву. Аналогичным образом на переднем кронштейне хребтовой балки основной рамы может устанавливаться рабочее оборудование бульдозера или снегоочиститель.

Перед покупкой также следует выяснить уровень организации сервисного обслуживания, предлагаемого производителем грейдера или его дилером, возможность приобретения запчастей, выполнения текущего и капитального ремонта или обмена машины, выработавшей свой ресурс, на новую с соответствующей доплатой.

CNH – воплощение лучших технологий, подкрепленных авторитетом бренда

Значительную долю нашего рынка грейдеров контролирует международный концерн CNH Industrial. Предприятие входит в число мировых лидеров в секторе производства коммерческого транспорта, с/х оборудования и спецтехники, в нашу страну компания уже не один год поставляет автогрейдеры под брендом Case, а грейдеры New Holland Construction, собираемые на заводах компании в Бразилии, успешно трудятся в странах Азии и Африки, в Европе же работают грейдеры NH, выпущенные берлинским заводом компании.

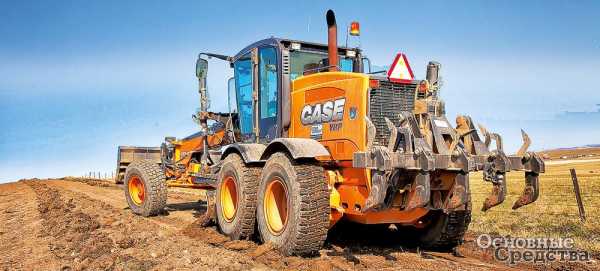

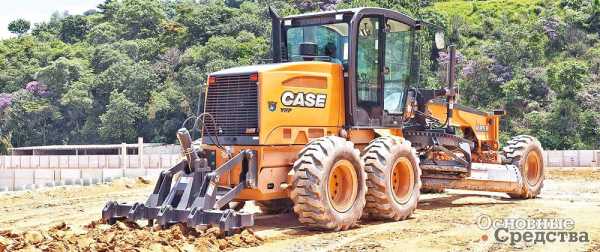

Грейдеры Case серии 800B сочетают в себе инновационный дизайн и наиболее передовые эргономические и технические решения, используемые в современной спецтехнике. Все три модели – 845B, 865B, 885B – сегодня оснащаются двигателями FPT Tier III NEF с турбонаддувом и электронным впрыском топлива Common Rail, мощностью 129, 164 и 175 кВт, заменившими традиционно используемые раньше Cummins.

Все машины комплектуются коробками PowerShift, позволяющими двигаться вперед с помощью шести передач и назад с помощью трех в мод. 845B. В остальных сериях действуют 8 передних 4 задние передачи. Трансмиссия всех моделей предусматривает возможность блокировки системы гидротрансформатора. За один проход отвал грейдера планирует полосу шириной от 3,66 м в мод. 845В до 4,27 м в мод. 885В.

Грейдеры Case отличаются действительно низкими эксплуатационными расходами, а также отличными экологическими показателями. Все машины оснащены технологией Hi-eSCR, разработанной в FPT Industrial. Применение Hi-eSCR позволяет выполнять требования Tier 4 Final 4 с помощью селективного каталитического восстановления оксидов азота в выхлопных газах. Такой способ очистки выхлопных газов повышает производительность машины, уменьшает потребление топлива.

Грейдеры RM-Terex на складе не залеживаются

Наибольший вклад в наполнение рынка российскими машинами внес завод «Брянский арсенал», являющийся частью компании «РМ-Терекс», которая входит, в свою очередь, в концерн «Русские Машины», а также компания «Челябинские строительно-дорожные машины», также состоящая в «РМ-Терекс».

«Брянский арсенал» выпускает полный модельный ряд автогрейдеров, от моделей легкого класса до полноприводных тяжелых моделей. Сегодня это единственный отечественный производитель, выпустивший в прошлом году более 300 автогрейдеров. С 2012 г. «Брянский арсенал» тесно сотрудничает со специалистами корпорации Terex, результатом взаимодействия стало появление принципиально новой серии TG из четырех автогрейдеров, отличающихся качеством и интересными инженерными решениями. Модели серии одни из наиболее качественных в России. Комфортабельная кабина с отличной пылезащитой и защитой от шума, остекление обеспечивает панорамную обзорность оператору. Рулевая складная колонка позволяет управлять машиной как сидя, так и стоя, а шарнирно-сочлененная рама уменьшает радиус поворота машины до 8 м. Продуманный инновационный дизайн капота предоставляет свободный доступ к узлам и агрегатам машины. Во всех моделях установлены двигатели Cummins, используется эффективная гидросистема, применена автоматическая трансмиссия ZF с функцией самодиагностики. Угол профилирования может регулироваться от 0 до 90°. Ширина отвала достигает 4,27 м, а высота – 0,7 м. Отвал также имеет возможность смещаться вбок на 0,7 м, а максимальное заглубление составляет 0,45 м. За счет включения переднего моста производительность машины может возрастать на 30%.

«Брянский арсенал» также предлагает грейдеры серии ГС. В серию вошли пять моделей, от легкой мод. ГС-10.01 класса 100 массой 7,7 т, широко используемой коммунальными и дорожными службами, до наиболее тяжелой мод. ГС-25.12 класса 250 массой 23,1 т.

Выпуск ГС-25.12 начался в 2012 г., были улучшены основные характеристики за счет внедрения ведущего гидростатического отключаемого переднего моста, причем в конструкции использованы гидрокомпоненты Bosh-Rexroth. Такой подход увеличил тяговое усилие машины, повысил производительность. В кабине грейдера обеспечена отличная обзорность благодаря продуманному расположению элементов внутреннего интерьера, кабина комплектуется кондиционером.

ЗАО «ЧСМД» предлагает российскому потребителю автогрейдер ДЗ-98B класса 250. Безусловно, легкие автогрейдеры пользуются большим спросом, поскольку имеют более широкий спектр применения. Но и грейдер ДЗ-98В с эксплуатационной массой в 20,6 т за счет мощного двигателя ЯМЗ (173 кВт) Euro 2 приобрел необходимую маневренность и демонстрирует высокую производительность: ширина грейдерного отвала составляет 4,1 м, а заглубление может достигать 0,5 м. В 2016 г. компания ЧСМД поставила на рынок страны 177 таких машин.

Грейдер предназначен для работы с грунтами от I до IV категорий. Покупателям предлагается две модификации: обычное исполнение, рассчитанное на эксплуатацию при температуре окружающей среды от –45 до +40 °С, и тропическое. Мощная рама грейдера позволяет монтировать кирковщик заднего расположения. Автогрейдер отличается высокой надежностью, обусловленной использованием полноприводной трансмиссии 6х6 с карданным приводом переднего моста. По желанию покупателя машины комплектуются бульдозерным либо снегоочистительным отвалом, а также рыхлителем переднего либо заднего расположения. В ЧСДМ также предлагают специальное путепрокладочное навесное оборудование, расширяющее возможности грейдера.

Холдинг «Южно-Уральская Машиностроительная Компания» из Челябинска выпускает автогрейдеры тяжелого класса ДЗ-98, А-98 и А-98М, уже хорошо себя зарекомендовавшие в стране. Машины комплектуются двигателями ЯМЗ-236НЕ-2, ЯМЗ-238, Deutz. Все грейдеры оснащаются ГМП ZF Ergopower, а также карданной передачей нового типа, преимуществом которой перед традиционной являются простота, надежность, а также доступность для обслуживания и ремонтопригодность. В узлах передачи снижены вибрационные нагрузки, технология производства позволяет производить балансировку передачи в сборе. Специалистами ЮУМК внесены существенные изменения и в конструкцию тяговой рамы основного отвала. В трансмиссии машин используются подшипники производства компаний Японии и Германии, гидрораспределители поставляет итальянская компания Walvoil S.p.A. Покупателям продукции ЮУМК дополнительно предлагаются навесные бульдозерные отвалы и задние рыхлители на три или пять зубьев.

Рыбинский Завод «Дорожных машин» предлагает автогрейдеры среднего класса DM-14 «Рыбинец» – это отличная альтернатива зарубежным аналогам дорожной техники.

Эту надежную, с достаточно простой конструкцией машину завод серийно производит с 2012 г. Конструкторы предприятия создали грейдер, успешно эксплуатирующийся в диапазоне температур от –30 до +40 °С. По желанию заказчика грейдер может быть оборудован механической или гидромеханической КП, шарнирно-сочлененной или жесткой рамой. Особое внимание уделено антивибрационной защите кабины. Хорошо продуман доступ к ключевым точкам обслуживания. В качестве силовой установки используется двигатель ЯМЗ-236М2 как основной вариант или Cummins 6BTA5.9 в качестве опции.

John Deere, Caterpillar и партнеры

Производители автогрейдеров из США уже многие годы входят в число лидеров среди импортеров этих машин на наш рынок. В прошлом году они обеспечили около 40% всех импортных поставок грейдеров.

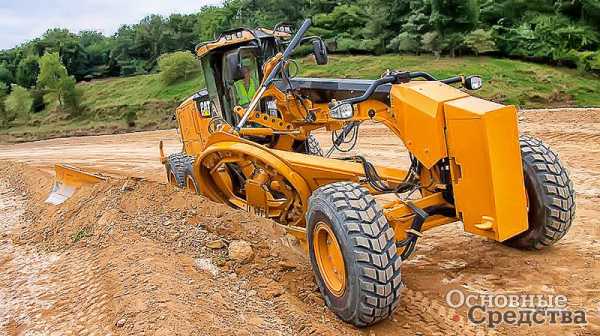

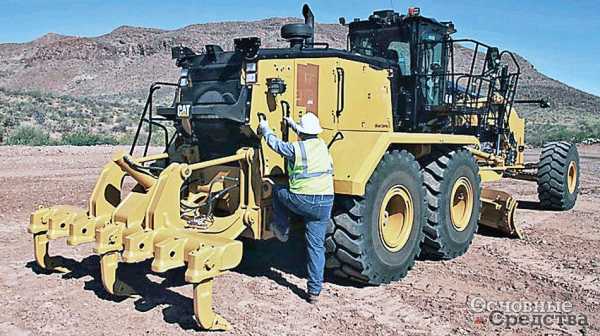

Наиболее широкий ассортимент грейдеров предлагает компания Caterpillar Inc. Модельный ряд состоит из машин двух серий, К и М. Серия К – это четыре, а серия M – 13 моделей. М-серия – это мощные машины, масса которых находится в диапазоне от 18,4 до 65,84 т, а в серии K собраны более легкие машины, массой от 13,84 до 18,28 т.

Машины, составляющие упомянутые серии, отличаются также высокой мощностью. Грейдеры серии М развивают мощность в диапазоне от 136 до 397 кВт, у машин серии К мощность намного меньше, достигает на маховике 93–139 кВт.

Грейдеры серии К оснащены традиционным рычажным управлением, имеют надежный тандемный привод, достаточно простую, без излишней электроники конструкцию. Эти факторы, а также отличное качество сборки, неприхотливость машины в целом и относительно низкая цена привлекают наших покупателей, выбирающих грейдер для общестроительных работ.

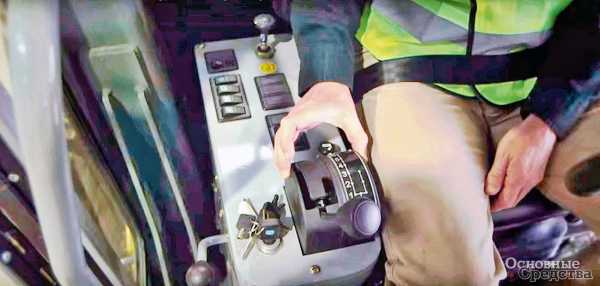

Однако и автогрейдеры серии М не менее популярны в России. Большая мощность привода позволяет им за проход выравнивать полосу грунта шириной от 3,7 до 7,3 м, тогда как машины серии К могут обработать за проход только до 4,7 м. К тому же грейдеры серии М наделены функцией контроля профиля поперечного наклона, это позволяет предельно легко достичь точности планирования при автоуправлении с первого прохода. Да и управление с помощью джойстика упрощает труд оператора – нагрузка на его запястье снижается на 78% по сравнению с рычажным управлением.

Компания Deere & Company поставила в Россию в прошлом году всего на 15 машин меньше, чем Caterpillar, а именно 51 автогрейдер. Модельный ряд JD серии G – это шесть моделей, которые выделяются среди аналогичных машин конкурентов простым, понятно устроенным управлением, независимо от того, более легкая это мод. 670G массой 19,3 т или массивная мод. 872G, вес которой 20,44 т.

Во многом легкость управления связана с использованием коробки передач John Deere PowerShift Plus с адаптивным переключением EBS и двухпоточным гидростатическим приводом, который обеспечивает независимую работу левого и правого колеса. Причем гидростатический привод синхронизирован с работой трансмиссии. Кроме того, JD в машинах использует прочные несущие рамы специальной конструкции, двигатели JD PowerTech с «мокрыми» гильзами, за счет чего машины превосходно воспринимают повышенные нагрузки, а также саморегулирующиеся дисковые тормоза «мокрого» типа. Привод на шесть колес в мод. 672G, 772G и 872G позволяет выполнять планировочные операции намного быстрее, с меньшим числом проходов, чем это делают грейдеры, имеющие привод только на заднюю тележку. Во всех моделях автогрейдеров JD покупатель обнаружит инновационные устройства, увеличивающие срок безаварийной работы машины: электронный распределительный центр, универсальный диагностический монитор, эффективные и легко меняемые блоки фильтров, поворотно-откидные радиаторы КП, гидросистемы, мостов и кондиционера.

Но наибольшее число автогрейдеров, если рассматривать импорт, к нам пришло из Китая. Доля китайских машин составила более 40%, и существенный вклад в этом объеме внесла компания SEM. С 2008 г. этот производитель из г. Цинчжоу является частью корпорации Caterpillar. Машины SEM трудно спутать с моделями других производителей – запоминается оригинальный дизайн переднего моста, позволяющий выдержать оптимальный наклон колес. Расположенная на передней раме кабина дает возможность оператору увидеть полную картину происходящего на рабочей площадке, а удобная система управления, установленная на всех моделях, способствует высокой производительности.

В SEM предлагают три машины, причем одна модель, SEM922, полноприводная. В автогрейдерах используются двигатели китайского производства мощностью от 140 до 162 кВт, созданные при участии специалистов компании Caterpillar. В трансмиссии используются КП, разработанные в Китае и обеспечивающие легкое переключение передач под нагрузкой. Скорость движения грейдера достигает 40 км/ч.

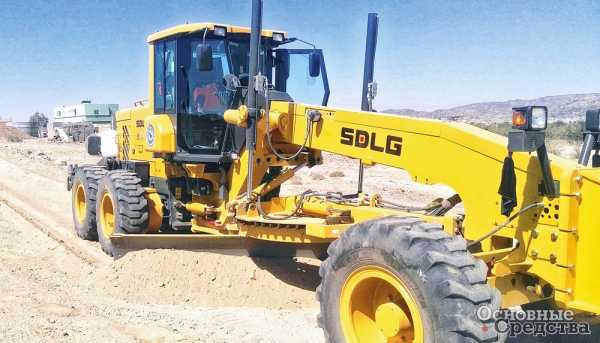

Компания Volvo CE, еще недавно предлагавшая на нашем рынке автогрейдеры G930, G946, G976 и G990, несколько лет назад также передала производство грейдеров своей «дочке», компании SDLG. Сегодня китайская компания может предложить российским строителям пять трехосных грейдеров полной массой от 14,6 до 16,5 т, оснащенных двигателями китайского производства мощностью 129–151 кВт. Трансмиссия в машинах гидромеханическая. В базовой комплектации устанавливается грейдерный или бульдозерный передний отвал. Ширина грейдерного отвала в наиболее легкой мод. SDLG G9165 – 3,66 м, а в мод. SDLG G9220 – 4,63м.



О том, что российские покупатели автогрейдеров несколько активизировались, говорят скупые цифры статистики: в 2016 г. машин было куплено на 20% больше, чем в 2015-м, и в этом году, вероятно, результат не будет ниже. Однако радоваться, пожалуй, рано. Отечественный рынок автогрейдеров отличается нестабильностью, и нельзя с уверенностью утверждать, что объемы производства и реализации будут расти в дальнейшем так же интенсивно. Тем не менее падение импорта автогрейдеров и замещение его объемов отечественной продукцией – это факт, который не может не вызывать энтузиазма.

os1.ru
