Содержание

технические характеристики, видео, отзывы, цена, чертежи

Компания Putzmeister производит сегодня более пятнадцати видов мобильных насосов, установленных на шасси MAN или Mercedes-Benz.

При желании потенциального покупателя монтаж проводят на другой вид автомобиля, что не создаёт проблем безопасности.

Автобетононасосы Putzmeister способны за короткое время транспортировать смеси в двух направлениях:

  1. По горизонтали.
  2. В вертикальном направлении.

Автобетононасосы SANY (Сани): технические характеристики (модельного ряда), видео, отзывы, цена, фото.

Обзор автобетононасосов CIFA (Сифа) здесь.

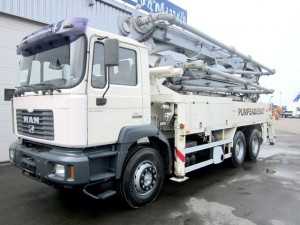

Автобетононасос Putzmeister технические характеристики

Мобильные автобетононасосы (АБН) фирмы Putzmeister имеют границу дальности подачи бетона от 16,4 до 57,6 метров. Для этого задействуют насосы М 20-4, М-28, М-31 или М-60. Мобильные автобетононасосы способны доставить бетонные смеси на высоту от 20 до 61,6 метра.

При этом производительность колеблется от 90 до 200 куб. м/час. Более детальные характеристики автобетононасосов Putzmeister с разбивкой по моделям можно найти в интернете. На передвижные бетононасосы устанавливаются стрелы нескольких видов и типов. Это конструкции, состоящие из 4, 5-ти и шести секций.

Применяемый тип складывания:

  1. Z.
  2. RZ.
  3. ZR.

В такой модификации повышается гибкость использованного оборудования. Оно становится более универсальным. Кинематика установленных стрел присутствует во всех моделях без исключения, обеспечивая 100% использование рабочего пространства.

Это могут быть открытые производственные площадки и небольшие по объёму межэтажные площади.

Чертежи автобетононасосов Putzmeister и технический паспорт обязательно прилагаются при продаже технике. Тем, кто хочет самостоятельно ознакомится с ними рекомендуется зайти в Сеть. Найти документацию нетрудно.

Схема работы автобетононасосов Putzmeister идентична для всех моделей. Подача осуществляется при заданной рабочей мощности в запланированную точку доставки. Дальность и или высота подачи согласно техническим возможностям стрелы и подающего оборудования.

При возникновении препятствий доставка готовых смесей возможна дополнительным адаптированным рукавом без использования гибкой стрелы. Видео о возможностях автобетононасосов Putzmeister расположено в конце статьи.

Отзывы об автобетононасосах Putzmeister

Судя по отзывам потребителей мощные бетон подающие машины Putzmeister известны на отечественном строительном рынке. Хорошо зарекомендовав себя стали популярны. Прекрасно работают в самых жёстких условиях. Качественная и надёжная техника. Есть только одно «НО». Многие недовольны стоимостью автобетононасосов Putzmeister. Это, пожалуй, единственный недостаток. Официальных рекламаций на поставленную технику пока не было.

Немецкое строительное оборудование всегда ценилось высоко во всём мире. Нет смысла приводить подтверждающие факты. Автобетононасос Putzmeister характеристики и цена понятия неразрывные, тесно связанные между собой. Это качество, за которое нужно платить.

Автобетононасос KCP: технические характеристики, (модель 37RX170), цена, видео, отзывы, чертежи, фото.

Технические характеристики автобетононасосов Volvo тут.

Информацию о автобетононасосе Mersedes читайте в этой статье.

Цена автобетононасосов Putzmeister

Мы подошли к самому щепетильному вопросу ценообразованию. В связи с, высокой стоимостью машин, продажа на территории Российской Федерации осуществляется по нескольким направлениям. Предлагается продажа техники в кредит, предоставляемый банками, лизинг и традиционной предоплатой.

Но даже эти условия не совсем подходят для развития строительного бизнеса. Поэтому многие предприятия, в том числе с неплохим оборотом, предпочитают все вышеперечисленные варианты аренде техники на определённое время.

Стоимость новой машины перешагнула рекордную планку 10000000,00 р. Модель BSF 36.16 H на шасси Mercedes-Benz 2640 2001 года предлагается в аренду за 6280 р в час. Машина 2005 года, модель BSF 36,16H на базе Iveco Trakker 350 LKW выставлена на продажу за 7560000,00 р. Аренда автобетононасоса обойдётся заказчику в среднем 100р/час. В сутки с услугой оператора цена поднимется на высоту 9000,00 р.

Многие организации, в том числе государственного подчинения, хотят купить, безусловно, надёжную и качественную технику. Только цена не позволяет это сделать, к сожалению.

Больше информации на сайте

spectechzone.com

Бетононасосы Putzmeister - модели, описание, характеристики, отличия, отзывы

Бетононасосы являются современным оборудованием для передачи бетонной смеси к месту назначения. Машины ускоряют процесс залива фундамента, строительства тоннелей и мостов. Компания Putzmeister предлагает выбор стационарных автобетононасосов.

Оглавление:

  1. Общая характеристика бетононасосов
  2. Бетононасосы Putzmeister
  3. Стационарные бетононасосы Putzmeister
  4. Автобетононасосы Putzmeister

Общая характеристика бетононасосов

Бетононасосы – это машины, которые поддерживают бетон в жидком состоянии и осуществляют его транспортировку к месту залива.

По автономности различают стационарные и мобильные насосы. Первый вид представляет собой прицеп, который транспортируется при привлечении дополнительных грузовых машин. Он отличается высокой производительностью, способностью работать при сложных погодных условиях. Стационарные машины используются при бетонировании многоэтажных домов.

Преимущество автонасосов заключается в мобильности и наличии подающих стрел. Актуально их использование при строительстве, где необходимо перемещение между объектами. Например, сооружение дорог или мостов.

По виду подачи бетона насосы бывают поршневые и вакуумные. В первом случае, движущей силой является вакуум в приемном лотке, во втором – поршневая система.

Мощность двигателя влияет на эффективность оборудования, а именно на максимальное расстояние подачи бетона.

Ряд моделей бетононасосов поддерживает функцию постоянного перемешивания смеси. Но такие машины требовательны к качеству сырья.


Бетононасосы Putzmeister

История немецкого Putzmeister началась 50 лет назад. За это время компания установила мировые рекорды по высоте и расстоянию подачи бетона.

Фирма производит свыше 15 видов автобетононасосов и 10 стационарных моделей. Машины обеспечивают быструю транспортировку смеси в вертикальном и горизонтальном направлении.

Мобильные насосы монтируются на шасси MAN или Mercedes-Benz. По желанию клиента они крепятся на другой вид авто.

Оборудование используется на первых этапах возведения высотных домов и сооружения конструкций из цельного бетона.

Внешний клапан шиберных автобетононасосов бывает S- или C- типа. Номер в индексе модели обозначает количество секций в подающей стреле.

Стационарные насосы используются для укладки бетона в фундамент, перекрытия сооружений и конструкции, где не достаточно мощности мобильных аналогов. Так при строительстве Бурдж-Халифа высота подачи бетона стационарным насосом Putzmeister составила рекордные 606 м.

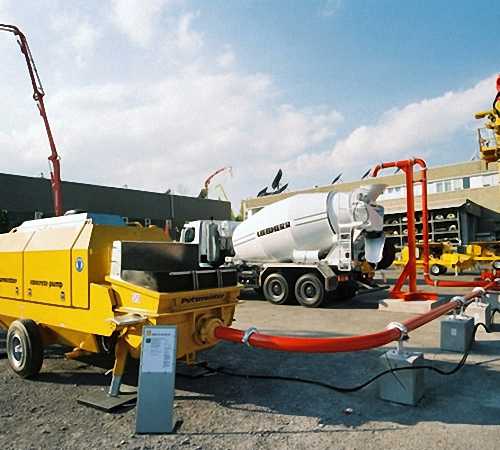

Стационарные бетононасосы Putzmeister

Стационарные бетононасосы Putzmeister разнятся по функциональности и продуктивности залива смеси.

Модели BSA 1005 D/E имеют мощность 61 и 45 кВт и подходят для выполнения бетонных работ с эффективностью до 54 м³/ч. Легкие и экономичные машины имеют ряд особенностей:·

  • размер цилиндра 1,8 см;
  • развивают давление в 71 Бар;
  • ход поршня до 1 м;
  • предельная фракция бетона 3,5 см;
  • средние размеры 4912х1730х2322 мм;
  • нетто 3 – 3,1 т.


Бетононасосы BSA 1407 D, 1408 E, 1409 D и 1409 DRF отличаются мощностью от 110 до 140 кВт и производительностью до 94 м³/ч. Они оснащены гидравлической системой VHS, FFH или FFH-2 соответственно. Оборудование предназначено для средних строительных площадок:

  • сечение цилиндра в 2 см;
  • предельное давление подачи 106 Бар;
  • ход поршня до 1,4 м;
  • фракция бетона 4 см;
  • вес 4,2 – 4,6 т.

Машины BSA 2109 HD и 2109 НE оснащаются электрическим двигателем в 160 кВт или дизельным аналогом в 200 кВт. Бетононасосы выдерживают сложные климатические условия и имеют следующие характеристики:

  • диаметр цилиндра 2 см;
  • предельное давление 152 Бар;
  • ход поршня 2,1 м;
  • предельная фракция бетона 4 см;
  • насос для промывки 160 л/мин, с давлением 25 бар;
  • размеры 6825х1986х2500 мм;
  • нетто 6 – 6,3 т.

Мощные BSA 2110 HPD, 14000 НР-D и 14000 НР-E подходят для строительства высотных конструкций. Модели отличаются повышенным рабочим давлением и сильным двигателем.

Сила их мотора варьируется от 330 до 470 кВт с эффективностью подачи до 102 м³/ч при давлении 220 бар. Вес стационарный насосов превышает 8 т. Ход поршня, размеры цилиндра и фракции бетона аналогичны BSA 2109 H D и 2109 Н E.

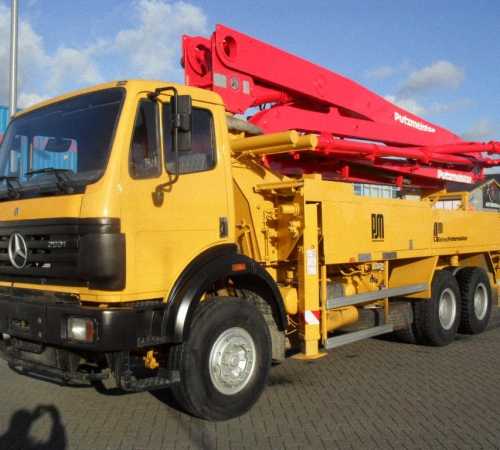

Автобетононасосы Putzmeister

Автобетононасосов Putzmeister оснащаются 3 - 4-х метровых концевым шлангом и имеют бетоновод сечением в 125 мм.

Мобильные насосы M 20-4, M 24-4 и M 28-4 обеспечивают подачу бетонной смеси на высоту 20 - 27 м и расстояние 16 – 23 м. Основные показатели оборудования:

  • объем от 90 до 160 м³/ч;
  • давление подачи 78 – 112 бар;
  • цилиндр размером 2,3 – 2,5 мм;
  • ход поршня от 1,4 до 2,1 м;
  • складывание 4-х секционной стрелы Z и ZR- образное.

Ход поршня для машин 30 – 70 серий составляет 2,1 м.

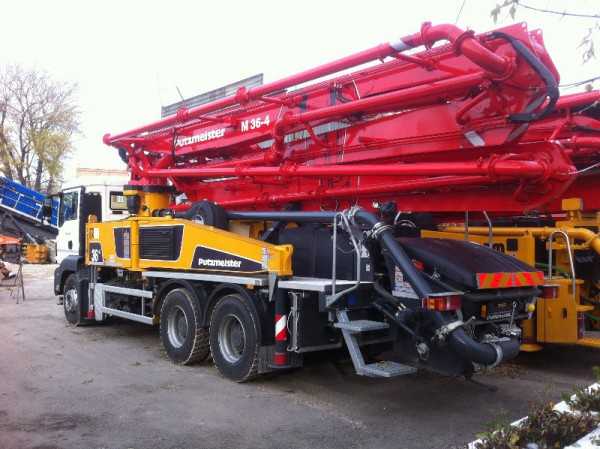

Модели M 31-5, M 36-4 и M 38-5 подходят для малых и средних стройплощадок. Объем производительности составляет до 160 м³/ч при давлении 130 бар. Цилиндр аналогичен моделям M 20-4, M 24-4 и M 28-4.

Автобетононасос M 31-5 отличается мультигибкой стрелой M ZR типа. Подающие стальные элементы M 36-4 и M 38-5 складываются Z и RZ - образно.

Бетононасосы с подачей на 40 – 50 м оснащаются стальной стрелой на 5 секций RZ вида. M 42-5, M 46-5 и M 47-5 имеют ряд сходств:

  • подача бетона 140 и 160 м3/ч в зависимости от типа двигателя;
  • предельное давление 112 или 130 бар;
  • размер цилиндра 2,3 см.

Модели 50 - 70-х серий имеют производительность от 160 до 200 м³/ч при давлении от 85 до 130 бар. Основной размер цилиндра 2,3 и 2,8 см. Автобетононасосы предназначены для подачи бетона на высоту до 70 м и глубину в 51 м. Подходят для требовательных и габаритных строительств.

strport.ru

стационарные и автонасосы, характеристика и примеры

Бетононасосы putzmeister – это специальные приспособления для того чтобы поддерживать бетон в жидкой консистенции и иметь возможность перевозить его к разным строительным объектам. Производство putzmeister длится уже очень много лет. У марки этого мини бетононасоса множество почитателей, потому что он имеет безупречные эксплуатационные и технические характеристики.

Назначение

Эти строительные машины изготовляются на техническом производстве по запатентованным технологиям. Они гарантируют бесперебойную подачу уже готового строительного раствора при различных погодных условиях, что важно при использовании. Они используются для строительства жилых домов, промышленных зданий, тоннелей, мостов, дорожных покрытий.

Вернуться к оглавлению

Технические особенности

К основным характеристикам бетононасоса путцмайстер относят отсутствие шасси, чтобы перемещаться по автотрассе. При работе есть возможность присоединять прицеп для перевозки по строительной площадке. У них высокий клиренс, что помогает с легкостью преодолевать небольшие кочки, не собирать весь строительный мусор на своем пути.

Шибер бетононасоса.

Что также приветствуется у них есть S – шибер. Эти мини бетононасосы могут создать и поддерживать очень давление, поэтому если у вас есть такой, можно смело браться за работу с тяжелыми растворами. При их помощи можно уравновесить вес переключающего цилиндра и колена, этот механизм имеет маленькую инерцию и работает размерено, неторопливо, даже если очень быстро переключать передачи.

Присутствует автоматическое кольцо для уплотнения, сделано по технологии, которая является запатентованой, оно позволит обеспечить полную герметичность камеры и большое давление раствора на выходе. Достоинством этой мини-машины, является то, что ее можно использовать при любых температурах, даже при отрицательных.

И цена, и качество соответствуют. Конечно, для небольшой или же разовой стройки его приобретать невыгодно, но для большого строительства — это то что надо. Также его можно взять в аренду, что является прекрасным экономическим решением.

Вернуться к оглавлению

Стационарные бетононасосы putzmeister

Существует несколько видов бетононасосов — стационарный и мобильный. Первая группа представляет собой прицеп, который может транспортироваться, если привлекается дополнительная техника. Они имеют хорошую производительность, могут работать при разных погодных условиях. Применяется маленький стационарный бетононасос putzmeister при бетонировании многоэтажных конструкций.

Вернуться к оглавлению

Характеристика и примеры

Стационарный бетононасос отличается по своей функциональности, продуктивности залива раствора. Выделяют некоторые машины, которые лучше использовать при постройке высоток. Обычно главным отличием бетононасосов является то, что у них разная сила двигателя и рабочее давление.

Например, модель BSA 1005 D/E обладает мощностью от сорока пяти киловатт и применяется при работах с производительностью до пятидесяти четырех м3/ч. Также он обладает такими индивидуальными качествами: размер цилиндра составляет одну целую и восемь десятых сантиметров, могут развивать давление до семидесяти Бар, ход поршня до одного метра, предельная фракция бетона составляет три с половиной сантиметра. Маленький стационарный бетононасос может подавать строительный раствор к рабочему месту как в горизонтальном, так и в вертикальном положении.

Вернуться к оглавлению

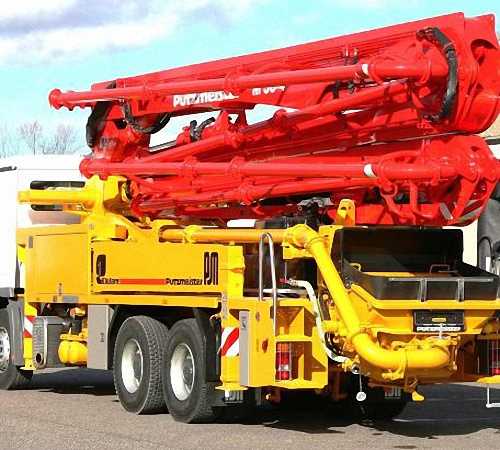

Автобетононасосы Putzmeister

Основой этого устройства марки putzmeister является эс образный шибер, который упоминался выше, он может создать огромное рабочее давление, что позволить перекачивать наиболее тяжелый бетон. Управлять им можно при помощи электронного блока. Каждая шиберная задвижка уплотняется специальными кольцами. Если они уже непригодны к использованию вода с воздухом просачиваются, в результате создаются пробки из бетона. Главным отличием автобетононасоса путцмайстер от стационарного является то, что в нем есть бетоноводная стрела.

Вернуться к оглавлению

Примеры

Этот вид строительного аппарата оснащен трех или четырех метровым концевым шлангом с бетоноводом в сто двадцать пять миллиметров. Например, мини-насосы M 20-4, M 24-4 и M 28-4 могут подавать смесь на высоту до двадцати семи метров, на расстояние до двадцати трех метров. По техническим характеристикам они значительно превосходят стационарные агрегаты.

Вернуться к оглавлению

Заключение

Маленький бетононасосный аппарат – прекрасный, эффективный выбор для строительных работ, таких как перемещение бетона. Его используют во всем мире. Также нельзя забывать, что он может работать при любых погодных условиях, будь-то дождь, снег или ветер.

Есть только один недостаток, высокая стоимость, но достоинств все же больше. Ведь он прослужит много лет, вы не на секунду не будете сомневаться в его надежности, тем более, что речь идет о немецком продукте.

kladembeton.ru

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АВТОБЕТОНОНАСОСОВ ФИРМЫ PUTZMEISTER

















содержание   ..  1  2  3  4  5  6  7     ..



1.2 АВТОБЕТОНОНАСОСЫ ФИРМЫ PUTZMEISTER


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АВТОБЕТОНОНАСОСОВ ФИРМЫ PUTZMEISTER



ПОКАЗАТЕЛЬ

АВТОБЕТОНОНАСОСЫ

BRF 22.09 ЕМ

BRF 24.08

BRF 28.09 ЕМ

BQF 24.08

BQF 28.08

1.

НАИБОЛЬШАЯ ПОДАЧА БЕТОННОЙ СМЕСИ НА ВЫХОДЕ ИЗ РАСПРЕДЕ­ЛИТЕЛЬНОГО УСТРОЙСТВА, М3

90

87

90

80

80

2.

НАИБОЛЬШЕЕ ДАВЛЕНИЕ НАГНЕ­ТАНИЯ БЕТОННОЙ СМЕСИ, МПа

7,1

5,4

7,1

2,5

2,5

3.

ТИП КАЧАЮЩЕГО УЗЛА

ПОРШНЕВОЙ

ПОРШНЕВОЙ

ПОРШНЕВОЙ

РОТОРНО­

ШЛАНГОВЫЙ

РОТОРНО­

ШЛАНГОВЫЙ

4.

ТИП РАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛЫ

М 22/19

М 24-TRD

М 28 3-R-TRS45

М 24-TRD

М 28 3-R-TRS45

5.

КОЛИЧЕСТВО СЕКЦИЙ СТРЕЛЫ

3

4

3

4

3

6.

НАИБОЛЬШАЯ ВЫСОТА ПОДАЧИ БЕТОННОЙ СМЕСИ СО СТРЕЛЫ, М

22,3

23,2

27,3

23,2

27,3

7.

НАИБОЛЬЛШАЯ ДАЛЬНОСТЬ ПОДА­ЧИ БЕТОННОЙ СМЕСИ СО СТРЕЛЫ, М

18,8

19,6

23,7

19,6

23,7

8.

НАИБОЛЬШАЯ ГЛУБИНА ПОДАЧИ БЕТОННОЙ СМЕСИ СО СТРЕЛЫ, М

11,8

14,6

16,2

14,6

16,2

9.

РАЗМЕРЫ МАШИНЫ В ТРАНС­ПОРТНОМ ПОЛОЖЕНИИ, М:

ДЛИНА

ШИРИНА

ВЫСОТА

9,1

2.5

3.6

8,615

2,5

3.82

10, 837 2,5 3,85

8,615

2,5

3,82

10,837

2,48

3,85

12,556

2,65

3,78

10.

МАССА АВТОБЕТОНОНАСОСА, Т

18,2

17,84

19,3

17,84

19,3

21,72

11.

ВЫСОТА ЗАГРУЗКИ, М

1,35

1,35

1,35

1,35

1,35

1,25

12.

МОДЕЛЬ БАЗОВОГО АВТОМОБИЛЯ*

MB 1824

MB 1824

MB 2024

MB 1824

MB 2024

ICPA3-250K











ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АВТОБЕТОНОНАСОСОВ ФИРМЫ PUTZMEISTER



ПОКАЗАТЕЛЬ

АВТОБЕТОНОНАСОСЫ

BRF 32.09 ЕМ

BRF 36.09

BRF 43.09

1.

НАИБОЛЬШАЯ ПОДАЧА БЕТОННОЙ СМЕСИ НА ВЫХОДЕ ИЗ РАСПРЕДЕ­ЛИТЕЛЬНОГО УСТРОЙСТВА, М3

90

90

90

2.

НАИБОЛЬШЕЕ ДАВЛЕНИЕ НАГНЕТА­НИЯ БЕТОННОЙ СМЕСИ, МПа

7.1

7.1

7.1

3.

ТИП КАЧАЮЩЕГО УЗЛА

ПОРШНЕВОЙ

ПОРШНЕВОЙ

ПОРШНЕВОЙ

4.

ТИП РАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛЫ

М 32-TRS

М 36-TRS65

M43-IR104

5.

КОЛИЧЕСТВО СЕКЦИЙ СТРЕЛЫ

4

4

4

6.

НАИБОЛЬШАЯ ВЫСОТА ПОДАЧИ БЕ­ТОННОЙ СМЕСИ СО СТРЕЛЫ, М

32,6

35,7

42,1

7.

НАИБОЛЬШАЯ ДАЛЬНОСТЬ ПОДАЧИ БЕТОННОЙ СМЕСИ СО СТРЕЛЫ, М

29

32,1

38,6

8.

НАИБОЛЬШАЯ ГЛУБИНА ПОДАЧИ БЕТОННОЙ СМЕСИ СО СТРЕЛЫ, М

22,5

24,3

29,2

9.

РАЗМЕРЫ МАШИНЫ В ТРАНСПОРТ­НОМ ПОЛОЖЕНИИ, М:

ДЛИНА

ШИРИНА

ВЫСОТА

10,11

2,48

3,93

11,606

2,65

3,9

11,16

2,5

3,9

13,729

2,5

3,97

10

МАССА АВТОБЕТОНОНАСОСА, Т

25

22,86

26,3

33,89

11

ВЫСОТА ЗАГРУЗКИ, М

1,35

1,33

1,4

1,4

12

МОДЕЛЬ БАЗОВОГО АВТОМОБИЛЯ*

MB 2631/41

КРАЗ-250К

MB 2631

MB 3538











ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОБЕТОНОНАСОСА PUTZMEISTER BRF 22.09 ЕМ









ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БЕТОНОНАСОСА PUTZMEISTER BRF...09
НАИБОЛЬШАЯ ПОДАЧА БЕТОННОЙ СМЕСИ НА 90

ВЫХОДЕ ИЗ РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА, М3/Ч

НАИБОЛЬШЕЕ ДАВЛЕНИЕ НАГНЕТАНИЯ, МПа 71

ТИП КАЧАЮЩЕГО УЗЛА ПОРШНЕВОЙ

НАИБОЛЬШЕЕ КОЛИЧЕСТВО ХОДОВ, МИН'1 34,1

КОЛИЧЕСТВО ЦИЛИНДРОВ 2

ПАРАМЕТРЫ РАБОЧЕГО ЦИЛИНДРА, ММ:

ДИАМЕТР 200

ХОД ПОРШНЯ 1400

РАБОЧИЙ ОБЪЕМ ДВУХ ЦИЛИНДРОВ, Л 88

ПОДВИЖНОСТЬ ПЕРЕКАЧИВАЕМОЙ БЕТОННОЙ 2...25

СМЕСИ (ОСАДКА СТАНДАРТНОГО КОНУСА),

СМ

НАИБОЛЬШАЯ КРУПНОСТЬ ЗАПОЛНИТЕЛЯ В 63

БЕТОННОЙ СМЕСИ, ММ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ АВТОБЕТОНОНАСОСА С РАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛОЙ М 22/19

НАИБОЛЬШАЯ ВЫСОТА ПОДАЧИ БЕТОННОЙ 22,3

СМЕСИ СО СТРЕЛЫ, М

НАИБОЛЬШАЯ ДАЛЬНОСТЬ ПОДАЧИ БЕТОННОЙ 18,8

СМЕСИ СО СТРЕЛЫ, М

НАИБОЛЬШАЯ ГЛУБИНА ПОДАЧИ БЕТОННОЙ 11,8

СМЕСИ СО СТРЕЛЫ, М

ДИАПАЗОН ТЕМПЕРАТУР ОКРУЖАЮЩЕГО -15... +40

ВОЗДУХА, °С







СКОРОСТЬ ПОВОРОТА СТРЕЛЫ В ПЛАНЕ, ОБ/МИН

0,5

ДЛИНА КОНЦЕВОГО ШЛАНГА, М

3

ОБЪЕМ ЗАГРУЗОЧНОГО БУНКЕРА, М3

0,6 или 1 *

ВЫСОТА ЗАГРУЗКИ, М

1,35

КОЛИЧЕСТВО ВЫНОСНЫХ ОПОР

4

РАЗМЕРЫ ОПОРНОГО КОНТУРА, М:



ПРОДОЛЬНЫЙ

5,04

ПОПЕРЕЧНЫЙ

5,8

НАИБОЛЬШАЯ НАГРУЗКА НА ГРУНТ ОТ ВЫНОСНОЙ

9,58

ОПОРЫ, Т



ТИП ШАССИ (МОДЕЛЬ БАЗОВОГО АВ- МЕРСЕДЕС-БЕНЦ MB 1824

ТОМОБИЛЯ)



ПОЛНАЯ МАССА АВТОБЕТОНОНАСОСА, Т

18,2

РАСПРЕДЕЛЕНИЕ МАССЫ, Т:



НА ПЕРЕДНЮЮ ОСЬ

6,73

НА ЗАДНИЙ МОСТ

11,47

РАЗМЕРЫ АВТОБЕТОНОНАСОСА В ТРАНСПОРТ­



НОМ ПОЛОЖЕНИИ, М:



ДЛИНА

9,1

ШИРИНА

2,5

ВЫСОТА

3,6

БАЗА, М

4,5

* - ЗАГРУЗОЧНЫЙ БУНКЕР ОБЪЕМОМ 1 М3 ИЗГОТАВЛИВАЕТСЯ ПО СПЕЦЗАКАЗУ











Автобетононасос с распределительной стрелой М 22/19 на шасси «Мерседес-Бенц» модели MB 1824













Рабочая зона распределительной стрелы М 22/19 в вертикальной плоскости



















содержание   ..  1  2  3  4  5  6  7     ..











zinref.ru

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОБЕТОНОНАСОСА PUTZMEISTER BRF 32.09 ЕМ



содержание   ..  1  2  3  4  5  6  7  8  9    ..



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОБЕТОНОНАСОСА PUTZMEISTER BRF 32.09 ЕМ





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БЕТОНОНАСОСА PUTZMEISTER BRF ... 09





НАИБОЛЬШАЯ ПОДАЧА БЕТОННОЙ СМЕСИ НА ВЫХОДЕ ИЗ РАСПРЕДЕЛИТЕЛЬНОГО
УСТРОЙСТВА, М3/Ч

НАИБОЛЬШЕЕ ДАВЛЕНИЕ НАГНЕТАНИЯ, МПа........ 7,1

ТИП КАЧАЮЩЕГО УЗЛА ПОРШНЕВОЙ

НАИБОЛЬШЕЕ КОЛИЧЕСТВО ХОДОВ, МИН-1 ......34,1

КОЛИЧЕСТВО ЦИЛИНДРОВ........ 2

ПАРАМЕТРЫ РАБОЧЕГО ЦИЛИНДРА, ММ:

ДИАМЕТР........ 200

ХОД ПОРШНЯ.... 1400

РАБОЧИЙ ОБЪЕМ ДВУХ ЦИЛИНДРОВ, Л ......88

ПОДВИЖНОСТЬ ПЕРЕКАЧИВАЕМОЙ БЕТОННОЙ СМЕСИ (ОСАДКА СТАНДАРТНОГО КОНУСА), СМ ....... 2...25




НАИБОЛЬШАЯ КРУПНОСТЬ ЗАПОЛНИТЕЛЯ В БЕТОННОЙ СМЕСИ, ММ...... 63







ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ АВТОБЕТОНОНАСОСА С РАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛОЙ М 32-TRS





НАИБОЛЬШАЯ ВЫСОТА ПОДАЧИ БЕТОННОЙ СМЕСИ СО СТРЕЛЫ, М ...... 32,6

НАИБОЛЬШАЯ ДАЛЬНОСТЬ ПОДАЧИ БЕТОННОЙ СМЕСИ СО СТРЕЛЫ, М .......29







ДЛИНА СЕКЦИЙ СТРЕЛЫ, М:

ПЕРВОЙ (КОРНЕВОЙ)........ 7,475

ВТОРОЙ ........6,875

ТРЕТЬЕЙ..... 6,875

ЧЕТВЕРТОЙ ......6,875



УГОЛ НАКЛОНА СТРЕЛЫ К ГОРИЗОНТАЛИ ПРИ НАИБОЛЬШЕЙ ДАЛЬНОСТИ ПОДАЧИ БЕТОННОЙ СМЕСИ, ГРАД. ..........-5

НАИБОЛЬШИЙ УГОЛ ПОДЪЕМА ПЕРВОЙ (КОРНЕВОЙ) СЕКЦИИ СТРЕЛЫ ОТНОСИТЕЛЬНО ПОЛОЖЕНИЯ ПРИ НАИБОЛЬШЕЙ ДАЛЬНОСТИ ПОДАЧИ БЕТОННОЙ СМЕСИ, ГРАД. 105





НАИБОЛЬШИЕ УГЛЫ ПОВОРОТА СЕКЦИЙ СТРЕЛЫ В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ, ГРАД.: ВТОРОЙ ОТНОСИТЕЛЬНО ПЕРВОЙ ТРЕТЬЕЙ ОТНОСИТЕЛЬНО ВТОРОЙ ЧЕТВЕРТОЙ ОТНОСИТЕЛЬНО ТРЕТЬЕЙ

180

180

270

УГОЛ ПОВОРОТА СТРЕЛЫ, ГРАД.

365

СКОРОСТЬ ПОВОРОТА СТРЕЛЫ В ПЛАНЕ, ОБ/МИН

0,4

ДЛИНА КОНЦЕВОГО ШЛАНГА, М

4

ТИП ШАССИ (МОДЕЛЬ МЕРСЕДЕС-БЕНЦ MB 2631/41 БАЗОВОГО АВТОМОБИ- ИЛИ КРАЗ-250К ЛЯ)

ОБЪЕМ ЗАГРУЗОЧНОГО БУНКЕРА, М3 0,6 или 1 *

ВЫСОТА ЗАГРУЗКИ, М:

АВТОБЕТОНОНАСОСА НА ШАССИ MB 2631/41 АВТОБЕТОНОНАСОСА НА ШАССИ КРАЗ-250К

1,35

1,33

КОЛИЧЕСТВО ВЫНОСНЫХ ОПОР

4

РАЗМЕРЫ ОПОРНОГО КОНТУРА (ДЛЯ АВТОБЕТО­НОНАСОСА НА ШАССИ MB 2631/41), М: ПРОДОЛЬНЫЙ ПОПЕРЕЧНЫЙ

7, 45 6,2

НАИБОЛЬШАЯ НАГРУЗКА НА ГРУНТ ОТ ВЫ­НОСНОЙ ОПОРЫ (ДЛЯ АВТОБЕТОНОНАСОСА НА ШАССИ MB 2631/41), Т

16,3

ПОЛНАЯ МАССА, Т:

АВТОБЕТОНОНАСОСА НА ШАССИ MB 2631/41 АВТОБЕТОНОНАСОСА НА ШАССИ КРАЗ-250К

25 22, 86

* - ЗАГРУЗОЧНЫЙ БУНКЕР ОБЪЕМОМ 1 М3 ИЗГОТАВЛИВАЕТСЯ ПО СПЕЦЗАКАЗУ





РАСПРЕДЕЛЕНИЕ МАССЫ, Т:

НА ПЕРЕДНЮЮ ОСЬ:   ...... 7 .1888

АВТОБЕТОНОНАСОСА НА ШАССИ MB 2631/41

АВТОБЕТОНОНАСОСА НА ШАССИ КРАЗ-250К НА ЗАДНЮЮ ТЕЛЕЖКУ:

АВТОБЕТОНОНАСОСА НА ШАССИ MB 2631/41........ 17, 982

АВТОБЕТОНОНАСОСА НА ШАССИ КРАЗ-250К .......18,28

РАЗМЕРЫ АВТОБЕТОНОНАСОСА В ТРАНСПОРТНОМ ПОЛОЖЕНИИ, М:





ДЛИНА:

АВТОББГОНОНАСОСА НА ШАССИ MB 2631/41 .........10, 11

АВТОБЕТОНОНАСОСА НА ШАССИ КРАЗ-250К ........11, 606



ШИРИНА:

АВТОБЕТОНОНАСОСА НА ШАССИ MB 2631/41....... 2,48

АВТОБЕТОНОНАСОСА НА ШАССИ КРАЗ-250К .......2,65



ВЫСОТА:

АВТОБЕТОНОНАСОСА НА ШАССИ MB 2631/41 ........3,93

АВТОБЕТОНОНАСОСА НА ШАССИ КРАЗ-250К ........3,9





БАЗА, М

АВТОБЕТОНОНАСОСА НА ШАССИ MB 2631/41.......... 4,875

АВТОБЕТОНОНАСОСА НА ШАССИ КРАЗ-250К........ 5,58









Автобетононасос с распределительной стрелой М 32-TRS на шасси «Мерседес-Бенц» модели MB 2631/41









Автобетононасос с распределительной стрелой М 32-TRS на шасси КрАЗ-250К











Рабочая зона распределительной стрелы М 32-TRS в вертикальной плоскости



























содержание   ..  1  2  3  4  5  6  7  8  9    ..







zinref.ru

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОБЕТОНОНАСОСА PUTZMEISTER BRF 43.09



















содержание   ..  9  10  11  12   ..



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОБЕТОНОНАСОСА PUTZMEISTER BRF 43.09







ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БЕТОНОНАСОСА

PUTZMEISTER BRF ... 09



НАИБОЛЬШАЯ ПОДАЧА БЕТОННОЙ СМЕСИ НА

90

ВЫХОДЕ ИЗ РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙ­



СТВА, М3







НАИБОЛЬШЕЕ ДАВЛЕНИЕ НАГНЕТАНИЯ, МПа

7, 1





ТИП КАЧАЮЩЕГО УЗЛА

ПОРШНЕВОЙ

НАИБОЛЬШЕЕ КОЛИЧЕСТВО ХОДОВ, МИН'1

34, 1





КОЛИЧЕСТВО ЦИЛИНДРОВ

2

ПАРАМЕТРЫ РАБОЧЕГО ЦИЛИНДРА, ММ:



ДИАМЕТР

200

ХОД ПОРШНЯ

1400





РАБОЧИЙ ОБЪЕМ ДВУХ ЦИЛИНДРОВ, Л

88





ПОДВИЖНОСТЬ ПЕРЕКАЧИВАЕМОЙ БЕТОН­

2...25

НОЙ СМЕСИ (ОСАДКА СТАНДАРТНОГО КОНУ­



СА), СМ







НАИБОЛЬШАЯ КРУПНОСТЬ ЗАПОЛНИТЕЛЯ В

63

БЕТОННОЙ СМЕСИ, ММ







ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ АВТОБЕТОНОНАСОСА

С РАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛОЙ М 43-IR104





НАИБОЛЬШАЯ ВЫСОТА ПОДАЧИ БЕТОННОЙ

42,1

СМЕСИ СО СТРЕЛЫ, М



НАИБОЛЬШАЯ ДАЛЬНОСТЬ ПОДАЧИ БЕТОННОЙ

38.6

СМЕСИ СО СТРЕЛЫ, М









НАИБОЛЬШИЕ УГЛЫ ПОВОРОТА СЕКЦИЙ

СТРЕЛЫ В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ, ГРАД.: ВТОРОЙ ОТНОСИТЕЛЬНО ПЕРВОЙ ТРЕТЬЕЙ ОТНОСИТЕЛЬНО ВТОРОЙ ЧЕТВЕРТОЙ ОТНОСИТЕЛЬНО ТРЕТЬЕЙ

180

180

240

УГОЛ ПОВОРОТА СТРЕЛЫ В ПЛАНЕ, ГРАД.

365

СКОРОСТЬ ПОВОРОТА СТРЕЛЫ В ПЛАНЕ, ОБ/МИН

0,4

ДЛИНА КОНЦЕВОГО ШЛАНГА, М

4

ОБЪЕМ ЗАГРУЗОЧНОГО БУНКЕРА, М3

0.6 или 1*

ВЫСОТА ЗАГРУЗКИ, М

1,4

КОЛИЧЕСТВО ВЫНОСНЫХ ОПОР

4

РАЗМЕРЫ ОПОРНОГО КОНТУРА, М:



ПРОДОЛЬНЫЙ

9,6

ПОПЕРЕЧНЫЙ

8, 5

НАИБОЛЬШАЯ НАГРУЗКА НА ГРУНТ ОТ ВЫ­НОСНОЙ ОПОРЫ, Т

21,41

ТИП ШАССИ (МОДЕЛЬ БАЗО- МЕРСЕДЕС-БЕНЦ MB 3538 ВОГО АВТОМОБИЛЯ)

ПОЛНАЯ МАССА АВТОБЕТОНОНАСОСА, Т

33, 89

РАСПРЕДЕЛЕНИЕ МАССЫ, Т:



НА ДВЕ ПЕРЕДНИХ ОСИ

13, 1

НА ЗАДНЮЮ ТЕЛЕЖКУ

20, 79

* - ЗАГРУЗОЧНЫЙ БУНКЕР ОБЪЕМОМ 1 М3 ИЗГОТАВЛИВАЕТСЯ ПО СПЕЦЗАКАЗУ





РАЗМЕРЫ АВТОБЕТОНОНАСОСА В ТРАНСПОРТНОМ ПОЛОЖЕНИИ, М:

ДЛИНА ......13,729

ШИРИНА ......2,5

ВЫСОТА ........3,97

БАЗА, М .........4, 8

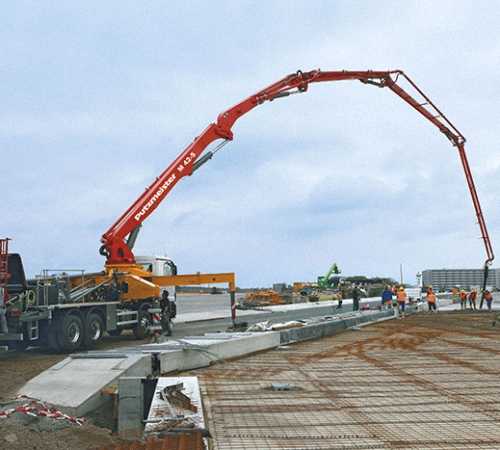

Автобетононасос с распределительной стрелой М 43-IR104







Рабочая зона распределительной стрелы М 43-IR104 в вертикальной плоскости























содержание   ..  9  10  11  12   ..









zinref.ru

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОБЕТОНОНАСОСА PUTZMEISTER BRF 24.08



содержание   ..  1  2  3  4  5  6  7   ..





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОБЕТОНОНАСОСА PUTZMEISTER BRF 24.08





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БЕТОНОНАСОСА PUTZMEISTERBRF ... 08

НАИБОЛЬШАЯ ПОДАЧА БЕТОННОЙ СМЕСИ НА 87

ВЫХОДЕ ИЗ РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА, М3/Ч

НАИБОЛЬШЕЕ ДАВЛЕНИЕ НАГНЕТАНИЯ, МПа 5,4
ТИП КАЧАЮЩЕГО УЗЛА ПОРШНЕВОЙ

НАИБОЛЬШЕЕ КОЛИЧЕСТВО ХОДОВ, МИН'1 50

КОЛИЧЕСТВО ЦИЛИНДРОВ 2

ПАРАМЕТРЫ РАБОЧЕГО ЦИЛИНДРА, ММ:

ДИАМЕТР 230

ХОД ПОРШНЯ 1400
РАБОЧИЙ ОБЪЕМ ДВУХ ЦИЛИНДРОВ, Л 58

ПОДВИЖНОСТЬ ПЕРЕКАЧИВАЕМОЙ БЕТОННОЙ 2...25

СМЕСИ (ОСАДКА СТАНДАРТНОГО КОНУСА),

СМ

НАИБОЛЬШАЯ КРУПНОСТЬ ЗАПОЛНИТЕЛЯ В 63

БЕТОННОЙ СМЕСИ, ММ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ АВТОБЕТОНОНАСОСА С РАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛОЙ М 24-TRD

НАИБОЛЬШАЯ ВЫСОТА ПОДАЧИ БЕТОННОЙ СМЕСИ СО СТРЕЛЫ, М
НАИБОЛЬШАЯ ДАЛЬНОСТЬ ПОДАЧИ БЕТОННОЙ 19,6

СМЕСИ СО СТРЕЛЫ, М

НАИБОЛЬШАЯ ГЛУБИНА ПОДАЧИ БЕТОННОЙ 14,6

СМЕСИ СО СТРЕЛЫ, М







ДИАПАЗОН ТЕМПЕРАТУР ОКРУЖАЮЩЕГО -15...+40

ВОЗДУХА, °С

ОБЪЕМ ЗАГРУЗОЧНОГО БУНКЕРА, М3 0,6 или 1*

ВЫСОТА ЗАГРУЗКИ, М 1,35

КОЛИЧЕСТВО ВЫНОСНЫХ ОПОР 4

РАЗМЕРЫ ОПОРНОГО КОНТУРА, М:

ПРОДОЛЬНЫЙ 6,2

ПОПЕРЕЧНЫЙ 5,46





НАИБОЛЬШАЯ НАГРУЗКА НА ГРУНТ ОТ ВЫНОСНОЙ ОПОРЫ, Т 1, 52
ТИП ШАССИ (МОДЕЛЬ БАЗОВОГО МЕРСЕДЕС-БЕНЦ MB 1824

АВТОМОБИЛЯ)
ПОЛНАЯ МАССА АВТОБЕТОНОНАСОСА, Т 17,84

РАСПРЕДЕЛЕНИЕ МАССЫ, Т:

НА ПЕРЕДНЮЮ ОСЬ 6,524

НА ЗАДНИЙ МОСТ 11,316

РАЗМЕРЫ АВТОБЕТОНОНАСОСА В ТРАНСПОРТНОМ ПОЛОЖЕНИИ, М:

ДЛИНА 8,615

ШИРИНА 2,5

ВЫСОТА 3,82

БАЗА, М 4,5

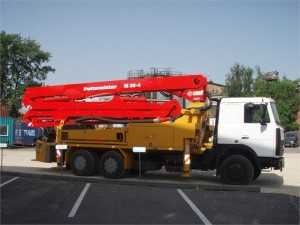

Автобетононасос с распределительной стрелой М 24-TRJD на шасси «Мерседес-Бенц» модели MB 1824

















Рабочая зона распределительной стрелы М 24-TRD в вертикальной плоскости













содержание   ..  1  2  3  4  5  6  7   ..





zinref.ru
