Ассенизатор газ 3309 – Габаритные размеры газ 53 ассенизатор. Ассенизаторская машина на базе шасси легендарного автомобиля ГАЗ-53

Технические характеристики ассенизатора ГАЗ 3309 Турбо Дизель

Универсальная специализированная техника  ассенизатор ГАЗ 3309 Турбо Дизель имеет непосредственное отношение для процесса вакуумной очистки на участке у частного лица выгребных ям,  разработанных технологических септиков, а также с последующей утилизацией ЖБО на специальном полигоне по отходу жидких бытовых веществ. В конструкцию ассенизаторской машины входит  герметичная цистерна (резервуар), изготовленная из высококачественной стали, которая не подвержена влиянию агрессивных материалов ЖБО;  вакуумный насос соответствующего типа; общее сигнальное, звуковое и визуально-предохранительное устройство;  технологический приёмный отсек ( так называемый лючок) со встроенным гофро-шлангом который произведён из гофрированного материала;  технологический рабочий кран с трубопроводной частью; дополнительного навесного электрооборудования.

Принцип функционирования ассенизаторской техники

Наполняемость технологической цистерны производится с помощью имеющегося встроенного вакуумного насоса, создающий принцип разряжение внутри герметичной ёмкости, всасывая имеющуюся жидкость или ее суспензию.

Вывоз ЖБО на ассенизаторской машине производится на специальный полигон, опорожнение осуществляется как самотёком, так и принудительным путём, при помощи  вакуумной помпы-насосом под рабочим давлением.

В конструкции помпы реализована технология, которая позволяет создавать эффект  разряжения во внутренней части емкости-резервуара, так и принудительное рабочее давление внутри герметичной емкости, установленной на шасси ассенизаторской машины.

Основные преимущества эксплуатации спецтехники, это:

  • При требуемой наполняемости цистерны, производится автоматическая подача сигнала с последующим отключением;
  • Вакуумная часть помпы имеет новое инновационную конструктивную задачу, в отличие от аналоговых вариантов на другой ассенизаторской спецтехнике;
  • Длина всасывающего рукава составляет не менее 6,0 метров.

По заявке клиента, как физического лица, так и предприятия ассенизаторская машина ГАЗ 3309 используется для ряда технических работ, в том числе:

  • Местный забор с последующим вывозом токсичных отходов в виде шлака;
  • Технологическая очистка дренажных колодцев;
  • Осушка и очистка промышленных котлованов от естественных природных отходов;
  • Очистка водоёмов, прудов, в том числе с иловыми природными или искусственными отложениями;
  • Очистка производственных резервуаров различной емкости;
  • Технологическая очистка производственных площадей отстойников, в том числе с химическими реагентами;
  • Очистка и вывоз на полигоны отходов биотуалетов;
  • Промывка и вывоз ЖБО на станциях по обслуживанию автомобилей (автомойка) и др.

На сайте по аренде спецтехнике в России, Украине и в странах СНГ Ospeststehniki.ru вы найдёте актуальные предложения по аренде ассенизаторской машины в любой регионе стран СНГ, а также подробные технические характеристики выбранной вами техники.

Основные технические параметры ассенизаторской машины ГАЗ 3309

Вакуумная машина ассенизатор  ГАЗ 3309 имеет некоторые схожие характеристики с серией ГАЗ 3307.  Основные технические параметры машины представлены в таблице:

Базовый параметрТехнические данные
Базовое шасси — ГАЗ 3309Модель КО-503В-2
Параметр мощности мотора86 кВт
Вид ГСМДТ (дизельное топливо)
Объем резервуара3,75 м3
Допустимая глубина очистки ямыДо 4,0 метров
Максимальная производительность помпы240 м3/час
Максимально допустимое разрежение внутри ёмкости0,08 МПа
Среднее время заполняемости резервуара3-6 минут
Общая масса спецтехники8100 кг
Масса снаряжения, без учета шасси3980 кг
Допустимая масса вывоза ЖБО4100 кг
Масса включённого спецоборудования950 кг
Габаритные данныеДлина-7000 мм;
Ширина-2200 мм;
Высота-2600 мм


Обновление вакуумной ассенизаторской спецтехники

В последние годы, производитель произвёл модернизацию транспортного средства, вследствие чего улучшились технические характеристики ассенизатора ГАЗ 3309, которые можно определить следующими позициями:

  • На ТС установлен модернизированный вариант вакуумной помпы, с встроенными лопатками, которые произведены из инновационного наноматериала текстопласта, позволяющий увеличить срок эксплуатации лопаток и насоса в целом в 3-5 раз дольше;
  • Полностью переработана система смазки для вакуумного насоса, за счёт внедрения новых технологий производства Италия, компания CAMOZZI;
  • Комплекс электронного управления реконструирован, за счёт внедрения нового типа покупного датчика серийного ряда РОС301-24;
  • Обновлены конструкции предохранительного режимного клапана, который был задействован для ограничения разрежения вакуума, а также модернизированы клапаны по ограничению действующих параметров давления внутри ёмкостного резервуара;
  • Произведён монтаж новых показателей для уровня ёмкостей, позволяющие визуально изучать показание данных заполнения, без дополнительной очистки прибора вследствие загрязнения жидкими бытовыми отходами.

Модельная линейка имеет ряд ограничений по сравнению с аналогом ГАЗ 3307, так у последней модели имеется использовать шланг для глубинного забора жидкости, который достигает длины 6,0метров против 4,0 метра для ГАЗ 3309.  Вместе с этим ассенизаторская спецтехника ГАЗ 3309 имеет встроенный автоматический клапан, предусмотренный для вакуумной магистрали забора, а также мощный звуковой сигнал, который срабатывает при полном заполнении ёмкости.

Дополнительные параметры спецтехники

Вакуумная конструкция забора ЖБО приводится в действие при помощи встроенного распределительного устройства, которое имеет непосредственное сопряжение с его коробкой механической передачи.  Как правило, для всасывания используют не чистую жидкость, а скорее всего бытовую жидкую суспензию, имеющую различные примеси и вещества, то встроенный вакуумный насос создаёт такое разряжение, которое позволяет всасывать даже сложные ЖБО, например, вы производите откачку жидкости из загрязнённого пруда, то в цистерну кроме жидкости могут попасть как тина, так и мелкие рыбы в виде карасей, лещей, плотвы и т.д.

При достижении определённого уровня заполнения, вакуумный насос автоматически гасится, и машина своим ходом направляется на полигон по утилизации ЖБО, где происходит как самостоятельное опорожнение цистерны, так и ее принудительный вариант — под давлением вакуумного насоса.

Согласно требованиям и правилам дорожной полиции в России и ряде стран СНГ, ассенизаторская техника относится к классу транспортных средств повышенной опасности. Автомобиль красится в яркий красный или оранжевый цвет, а также оснащается проблесковыми маячками.

Арендуя ассенизаторскую технику, ГАЗ 3309, рекомендуем уточнить технические параметры машины, а также целевое предназначение техники для откачки ЖБО или иной жидкой суспензии.  Кроме этого, рекомендуется уточнять максимальный объем цистерны, которая способна перевезти за 1 раз возможный объем ЖБО.

Марина

Дата публикации:

Август 19, 2017

Рейтинг статьи:

Загрузка...

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

Ассенизатор газ 3309 - технические характеристики


Благодаря специальной цистерне ассенизаторские машины используют для очистки стоков и выгребных ям. Если подобный транспорт нанимают для обслуживания передвижных туалетов, его оснащают дополнительной площадкой. Одной из распространенных моделей является ассенизатор ГАЗ 3309, на который можно установить цистерны разного объема.

Принцип работы спецмашины

Ассенизатор ГАЗ 3309

Емкости удерживаются на машине за счет прочной стальной рамы. Негорючие отходы и другие жидкости поступают внутрь посредством выдвижного рукава. Движение происходит под воздействием вакуумной тяги. Функционирование ГАЗа осуществляется за счет насоса-компрессора, который производится в нескольких модификациях. Управление этим элементом конструкции осуществляется с использованием рукояток и кранов.

Определить момент переполнения цистерны можно по сигнальному маяку. В нужное время он автоматически прекращает работу насоса. После того как спецтехника вернется на полигон, опорожнение цистерны может происходить самотёком или под рабочим давлением помпы-насоса, то есть принудительным путем. Сама база, используемая под ассенизатор, не отличается по строению от серийных грузовиков.

Особенности устройства спецмашины ГАЗ 3309

Ассенизаторская машина ГАЗ 3309 конструировалась таким образом, чтобы справляться с поставленными задачами в городских условиях. Она отличается компактными размерами, а шасси подходит для езды по бездорожью и другим неблагоприятным дорожным поверхностям. Расположение навесных систем обеспечивает устойчивость и управляемость ГАЗа в условиях полностью наполненной цистерны.

Двигатель ГАЗ 3309

Ассенизаторская машина имеет простую конструкцию, за счет чего повышается надежность и легкость управления. Транспорт неприхотлив в работе, вынослив, а детали и техническое обслуживание предоставляются по относительно низкой стоимости. Базовое шасси поддерживает высокую производительность вакуумной ассенизаторской техники на любых дорожных покрытиях.

Двигатель ГАЗ 3309 неприхотлив к качеству используемого бензина. Для мотора подходят различные виды низкооктанового топлива. Применяются марки 76, 80 и 92. Простая конструкция ассенизаторской машины является обновленной версией ГАЗ-53, которая на данный момент считается устаревшим вариантом. Новая модель отличается измененным двигателем и вакуумным насосом.

БАЗОВЫЙ ПАРАМЕТРТЕХНИЧЕСКИЕ ДАННЫЕ
Базовое шасси — ГАЗ 3309Модель КО-503В-2
Параметр мощности мотора86 кВт
Вид ГСМДТ (дизельное топливо)
Объем резервуара3,75 м3
Допустимая глубина очистки ямыДо 4,0 метров
Максимальная производительность помпы240 м3/час
Максимально допустимое разрежение внутри ёмкости0,08 МПа
Среднее время заполняемости резервуара3-6 минут
Общая масса спецтехники8100 кг
Масса снаряжения, без учета шасси3980 кг
Допустимая масса вывоза ЖБО4100 кг
Масса включённого спецоборудования950 кг
Габаритные данныеДлина-7000 мм;
Ширина-2200 мм;
Высота-2600 мм

Технические характеристики

В базовой версии ГАЗ 3309 оснащен шасси модели КО-503В-2. Длина транспорта составляет 7000 мм, высота – 2600 мм, а ширина – 2200 мм. Общая масса ассенизаторского транспорта – 8100 кг, на него можно погрузить до 4100 кг жидких бытовых отходов. Без учета шасси снаряжение весит 3980 кг, а масса включённого спецоборудования составляет 950 кг.

Вакуумная машина КО-503B-2 — характеристика

Технические характеристики ассенизатора ГАЗ 3309 показывают, что в среднем заполнение резервуара объемом 3,75 м³ происходит за 3–6 минут. Это возможно благодаря производительности помпы в 240 м³/час. В результате заполнения максимальный допустимый показатель разрежения внутри емкости составляет 0,08 МПа. Параметры мощности мотора – 86 кВт. Двигатель работает на дизельном топливе. Ассенизаторская вакуумная машина может очистить яму глубиной до четырех метров.

Модельная линия ГАЗ 3309 уступает ГАЗ 3307 по количеству ограничений. Техника на базе ГАЗа 3307 может производить забор жидкости из ям, допустимая глубина которых доходит до 6 метров. Ассенизатор ГАЗ 3309 выигрывает за счет наличия встроенного автоматического клапана, который нужен для вакуумной магистрали забора.

Модернизация ассенизатора

Производитель ГАЗа провёл модернизацию модели 3309, в результате чего улучшились некоторые её технические характеристики. Была установлена вакуумная помпа со встроенными лопатками, которые изготовлены из текстопласта. Этот наноматериал относится к инновационным. Его эксплуатационный срок в пять раз выше.

Модернизация коснулась:

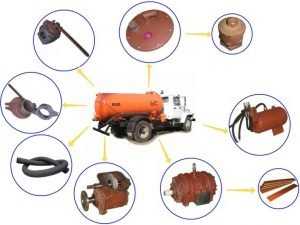

Комплектация ассенизаторсокй машины

  • Системы смазки вакуумного насоса. В ней используются новые итальянские технологии фирмы Camozzi.
  • Показателей уровня емкостей. Теперь данные заполнения реально увидеть без предварительного очищения прибора.
  • Предохранительного режимного клапана. Обновленная конструкция необходима для ограничения разрежения вакуума и параметров внутреннего давления резервуара.
  • Комплекса электронного управления. В него встроен новый датчик РОС301-24.

Модернизированные вакуумные насосы отличаются удобной системой управления и облегченным процессом слива жидких отходов. Новый двигатель выделяется показателями мощности и экономичности.

Видео по теме: ГАЗ КО 3309 533 Д2


specnavigator.ru

характеристики, устройство, фото и видео

Привычно пользуясь коммунальными удобствами, мы меньше всего задумываемся о магистралях где-то глубоко под нами, по которым все смытое и слитое перемещается, и о колодцах, где оно накапливается. На самом же деле в исчезновении отходов жизнедеятельности нет никакого чуда и все инженерные коммуникации, о которых в приличном обществе и за столом не принято говорить, являются обычной технической системой, требующей ремонта и обслуживания. Практически основным инструментом в этом процессе являются ассенизационные машины, созданные, в основном, на базе шасси автомобилей ГАЗ разных модификаций.

Ассенизаторская машина на базе шасси ГАЗ

Ассенизационные машины применяются везде, где есть необходимость откачки жидкостей, содержащих большое количество органических и неорганических примесей – песка, ила, фекальных масс. Собственно этим и определяется сфера их применения:

  • откачка септиков систем локальной канализации;
  • очистка сливных систем автомоек, ливневых канализаций;
  • осушение дренажных и смотровых колодцев, подземных магистралей;
  • осушение буровых отверстий, небольших водоемов.

Устройство и принцип работы

Основой устройства ассенизационной машины является металлическая емкость, которую можно герметично закрыть. Поскольку перед этой специальной машиной стоит задача откачки не вполне жидкости, а скорее суспензии, насыщенной примесями, то к этой бочке подключается вакуумный насос. Он создает в цистерне разрежение настолько большое, что через широкий гофрированный приемный шланг можно засосать, например, всю воду из пруда вместе с тиной и карасями.

Вакуумный насос приводится в действие двигателем специальной машины через распределительное устройство, сопряженное с его коробкой переключения передач.

При достижении определенного уровня жидкости в цистерне срабатывает датчик и глушится двигатель. После этого раздаточную коробку привода насоса отключают, и ассенизационная машина может двигаться к месту (специальному полигону), где бочка опорожняется, а ее содержимое утилизируется.

Фото ассенизаторской машины ГАЗ-53

Ассенизационные машины ГАЗ исполняются на базе шасси моделей газ 53, 3307 и 3309. Основа их конструкции – цельносварная металлическая цистерна с герметично закрываемой горловиной вверху, к которой подключается магистраль вакуумного насоса, и приемным патрубком с четырехходовым краном большого диаметра внизу. Она выдерживает большое давление, изнутри на ее поверхность нанесено химически стойкое покрытие, защищающее металл от коррозии и облегчающее уход за цистерной. Снаружи ее обычно красят в ярко-красный или оранжевый цвет.

Модели несколько отличаются друг от друга набором оборудования и способом их работы. Например, в ассенизационных машинах на базе ГАЗ 3307 при заполнении цистерны автоматически отключается двигатель, приводящий в действие вакуумный насос, у нее самый длинный заборный шланг – 6 метров.

Машины на базе ГАЗ 3309 имеют много дополнительного электрооборудования, в числе которого автоматический клапан на заборной магистрали и звуковой сигнал, срабатывающие при заполнении бочки. Машина на базе ГАЗ 53 имеет самую большую цистерну, в которой есть отсек для чистой воды.

Все ассенизационные машины, согласно правилам дорожного движения, оборудуются проблесковыми маячками и красятся в яркие цвета.

Технические характеристики

У каждой ассенизационной машины на базе автомобиля ГАЗ свои технические характеристики, но основное отличие – в объеме бочки и производительности вакуумного насоса.

Технические характеристики ассенизаторских машин на базе ГАЗ:

Объем цистерны (м3)Производительность насоса (м3 в час)Дополнительные емкостиОстановка откачки при наполнении цистерныЗвуковая сигнализация
Спецмашина ГАЗ 535260доп. отсек холодной водымеханическое отключениеесть
Спецмашина
ГАЗ 3307
4240нетавтоматическая остановка двигателяесть
Спецмашина
ГАЗ ЗЗ09
3,75240нетэлектромеханический клапанесть
