Литой асфальтобетон — Википедия

Материал из Википедии — свободной энциклопедии

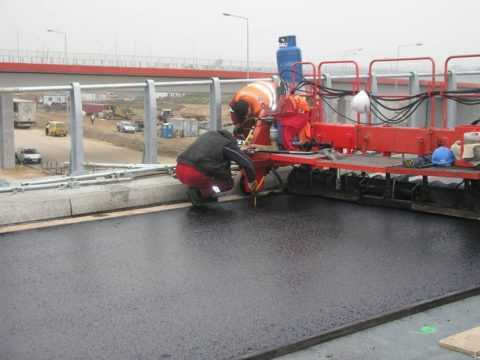

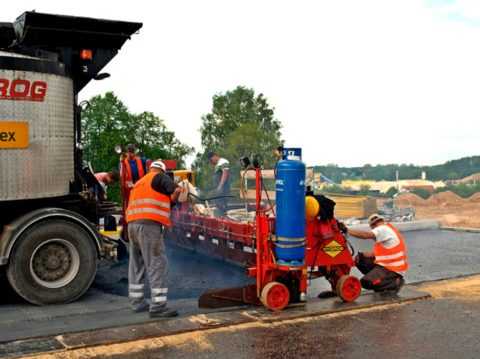

Укладка верхнего слоя покрытия из литого полимерасфальтобетона

Литой асфальтобетон (англ. Mastic asphalt, нем. Gussasphalt) — дорожно-строительный материал, один из видов асфальтобетона; застывшая в процессе охлаждения и сформировавшаяся в покрытии литая асфальтобетонная смесь.

В соответствии с ГОСТ Р 54401-2011 «Асфальтобетон дорожный литой горячий. Технические требования» смесь асфальтобетонная литая — «литьевая смесь, с минимальной остаточной пористостью, состоящая из зерновой минеральной части (щебня, песка и минерального порошка) и вязкого нефтяного битума (с полимерными или другими добавками, или без них) в качестве вяжущего вещества, укладка которой производится по литьевой технологии, без уплотнения, при температуре смеси не менее 190°С». Литой асфальтобетон в зависимости от температуры, а также величины и времени приложения нагрузки, проявляет себя как упруго-эластичный и вязко-пластичный материал

[1]. Отличие литых полимерасфальтобетонов в том, что они производятся с применением битумов, модифицированных добавками полимеров,

ru.wikipedia.org

Описание технологии литого асфальта

Литая смесь асфальтобетона представляет собой сложноструктурное композиционное вещество, широко применяемое в строительных целях. Основным отличием литого асфальта от асфальтобетона является процедура его укладки.

Изготовление смеси

В состав литого асфальта входят те же компоненты, что и для асфальтобетона, однако пропорции для замеса разные. Основными составляющими литой смеси являются щебень, песок, минеральный порошок и битум. Однако сами ингредиенты немного отличаются составом. Песок используют природного происхождения или от отсева горных пород, а минеральный порошок – произведённый из высокоактивных карбонатных пород.

Количество битума и порошка значительно выше, чем у асфальтобетона, что делает литой вариант более тягучим и пластичным. Большинство производителей при изготовлении литой смеси применяют асфальтную крошку, что, несомненно, удешевляет процесс создания дорожного покрытия, но негативно сказывается на его свойствах.

Характеристики

Основным преимуществом данного вида покрытия служит полная водонепроницаемость из-за цельной, а не пористой структуры, благодаря чему повышается долговечность и расширяется сфера применения. При соблюдении технологических требований при изготовлении срок службы литого асфальта достигает полувека, что значительно дольше службы асфальтобетона.

Применение таких смесей позволяет сделать дорожное покрытие более гладким и уменьшить толщину, не потеряв при этом уплотняющего свойства. Данный тип асфальтобетона обладает повышенными коррозийными и износостойкими характеристиками, является устойчивым к временным изменениям и усталостным повреждениям, а также способен выдерживать огромные растяжения деформационного характера. Литой асфальт более устойчив к повреждению гусеничной техникой или шипованной резиной, выдерживает резкие перепады температур и длительное термическое воздействие. Для него не требуется применение уплотнительной смеси, а ремонт покрытия можно осуществлять и во время низких температур.

Недостатки

Однако данное покрытие имеет и отрицательные качества, к которым относят высокую стоимость изготовления в связи с применением повышенного количества дорогостоящих составляющих, а также необходимость применять профессиональную технику для укладки и замены асфальта (специализированных термо-миксеров и нагревателей). Кроме того, благодаря высокому содержанию битума страдают вяжущие показатели дорожного покрытия, из-за чего возникает потребность в дополнительных работах по прессовке черного щебня на установленный слой асфальтного покрытия.

Технология литого асфальта

Сама методика не является инновационной. Производство литого асфальта осуществляется на асфальтобетонных заводах в специальных битумомесильных конструкциях, похожих на огромные бетономешалки, по технологии, схожей с изготовлением обычного асфальтобетона. Готовая смесь имеет высокую температуру (от 200 С), которую поддерживают до использования материала по прямому назначению. При транспортировке литого асфальта необходимо постоянно перемешивать смесь и сохранять высокую температуру, для чего были созданы специальные машины – «кохеры», которые являются термо-миксерами.

Применение

Литой асфальтобетон используется для строительства трас и магистралей, дорожно-мостовых покрытий и пешеходных тротуаров. Кроме того, благодаря тягучим свойствам его применяют для гидроизоляции или устилания полов в помещениях. Широкую популярность литой асфальт получил из-за комфортного применения в ремонте дорожных ям в холодную пору года при минусовых температурах. Ведь данное покрытие легко выдерживает до минус 10 градусов и удобно заполняет пространство ямы.

Также применяется литой асфальт и для покрытий тротуаров. Это позволяет сохранять все положительные качества дорожки и придавать ей эстетичную форму и структуру. Сквозь такой тротуар не прорастает трава, не появляются трещины. Данное покрытие способно выдержать как высокую весовую нагрузку, так и перепад температур. Однако применение литой смеси в производстве тротуарной плитки не только сохраняет все полезные свойства асфальта, но и создаёт новые. Такой тротуар обладает повышенной термостойкостью и экологичностью, ведь температура нагрева плитки выше, что не даёт покрытию выделять в окружающую среду канцерогенные вещества.

Литой асфальт легко снимается и демонтируется, а также достаточно просто устанавливается повторно. Это обеспечивает экономию средств на ремонте. Использование качественного литого асфальтобетона для производства тротуарных плиток гарантирует длительный срок годности покрытия, который, в отличие от самого асфальта, может достигать 100 лет. Тротуар из литой смеси является оптимальным вариантом для использования на личных участках, ведь отличается высоким уровнем качества и экологичностью. Литой асфальтобетон благодаря широкому спектру полезных свойств и отсутствию недостатков идеально подходит для производства тротуарного покрытия.

fb.ru

Всё об асфальтировании / Справочник / Литой асфальт

Общие сведения о литом асфальте

Литой асфальт (литая асфальтобетонная смесь) — композиционный дорожно-строительный материал, который представляет собой смесь минеральных материалов (щебня, песка, минерального порошка) и битумного вяжущего (теплоустойчивого битума или полимерно-битумного вяжущего).

Относится к высокоплотным асфальтобетонным смесям и в готовом к укладке виде представляет собой горячую вязко-текучую пластичную массу черного цвета. В отличие от обычных уплотняемых горячих асфальтобетонных смесей, литой асфальт характеризуется избытком битумного вяжущего, что придает ему высокую пластичность.

Литой асфальтобетон

— твердое монолитное покрытие устроенное из литой асфальтобетонной смеси.

Литые асфальтобетонные смеси не следует путать с литыми эмульсионно-минеральными смесями (ЛЭМС), которые помимо иного состава имеют также и иное назначение (как правило, используются для тонкослойной поверхностной обработки асфальтированного дорожного покрытия).

Назначение и область применения литых асфальтов

Основным назначением литых асфальтобетонных смесей является устройство верхних слоёв дорожного покрытия. В более редких случаях литой асфальт применяется для устройства нижних слоев покрытия с последующей укладкой поверх них тонкого слоя щебеночно-мастичного асфальта (ЩМА) или литой асфальтобетонной смеси другого типа (такой подход распространен при асфальтировании мостовых сооружений).

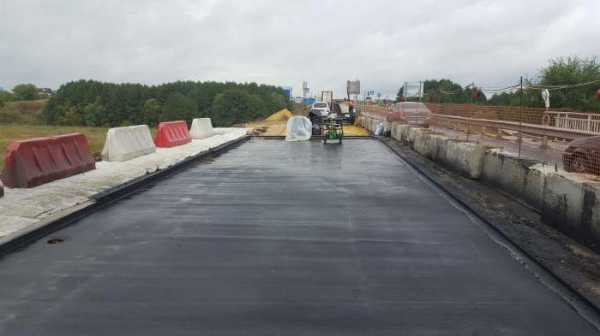

Главной сферой применения литого асфальта является мостовое строительство. Данный материал используется для создания верхних защитных слоев покрытия мостовых сооружений, выполняя также функцию гидроизоляции.

Второй по значимости областью применения литых асфальтобетонных смесей является дорожное строительство. Литой асфальт может применяться при асфальтировании автомобильных дорог любых технических категорий во всех дорожно-климатических зонах Украины (от А-1 до А-7), а также при асфальтировании тротуаров, пешеходных и велосипедных дорожек, межрельсового пространства трамвайных путей.

Особую актуальность использование горячих литых асфальтобетонных смесей приобретает при необходимости проведения ямочного ремонта асфальтового покрытия в холодное время года при отрицательных температурах.

Несмотря на то, что главной сферой применения литых асфальтобетонных смесей является мостовое и дорожное строительство, данный материал достаточно часто используется в промышленном и гражданском строительстве в качестве гидроизоляционного материала, материала для устройства твёрдых покрытий на производственных и складских площадках, устройства стяжек и напольных покрытий (с последующей шлифовкой и полировкой такого покрытия до гладкого состояния), создания отмосток.

Типовой состав и технология производства литого асфальта

Литой асфальт отличается от обычных уплотняемых асфальтобетонных смесей более высоким содержанием битумного вяжущего (до 11 %) и минерального порошка (до 25 %).

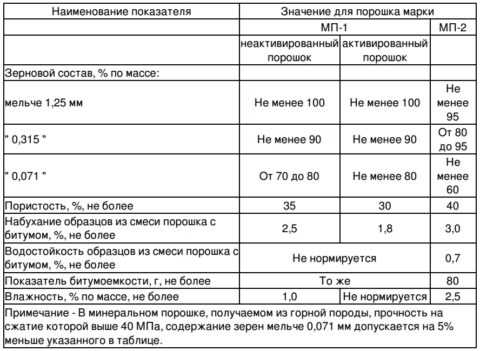

Минеральная составляющая литой асфальтобетонной смеси включает щебень, песок и минеральный порошок. Щебень применяют из плотных горных пород со следующими характеристиками:

• Марка по дробимости должна быть не менее 1000
• Марка по истираемости не менее И1
• Марка по морозостойкости не ниже F50
• Содержание зерен лещадной и игловатой формы не более 15 % по массе
• Содержание пылевидных и глинистых частиц не более 1 % по массе

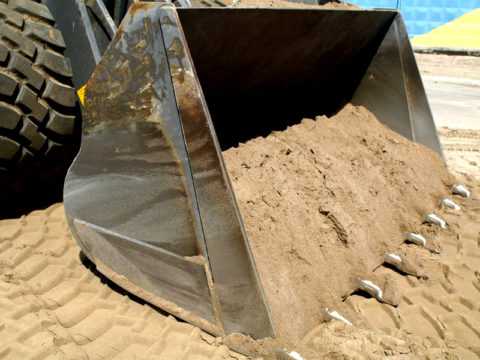

Песок используют природный, дробленый или из отсевов дробления плотных горных пород. Минеральный порошок применяют активированный и неактивированный из карбонатных горных пород (известняковый или доломитовый).

Таким образом, в части минеральной составляющей (щебень, песок и минеральный порошок) литой асфальт схож с обычной асфальтобетонной смесью, главным же его отличием является вяжущий компонент. При приготовлении литых асфальтобетонных смесей используется теплоустойчивый битум, полимерно-битумное вяжущее или другие битумные вяжущие с улучшенными свойствами (битумно-каучуковое вяжущее, резинобитумное вяжущее и др.).

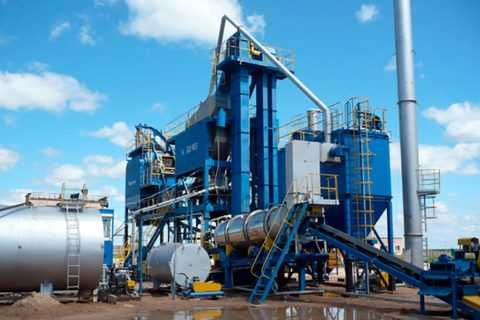

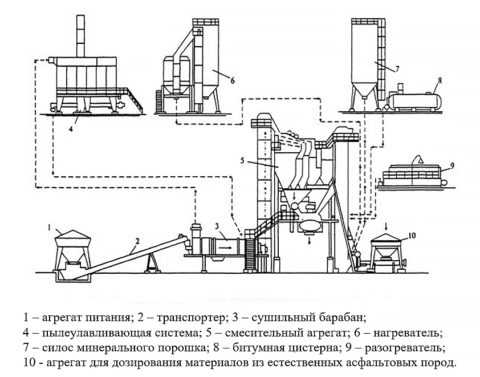

Производится литой асфальт на асфальтобетонных заводах в специальных асфальтосмесительных установках по технологии схожей с приготовлением обычных асфальтобетонных смесей. Температура литой смеси при выпуске из смесителя зависит от вида вяжущего и может варьироваться от 190 °С до 240 °С.

Т. к. литая асфальтобетонная смесь отличается высоким содержанием битумного вяжущего и при выпуске имеет высокую температуру (190–240 °С), это приводит к расслаиванию и быстрой потере однородности (проявляется в виде неравномерного оседания минеральных частиц). Для предупреждения процесса расслаивания, сохранения однородности смеси и поддержания высокой рабочей температуры, во время транспортировки литого асфальта к объекту требуется его непрерывное перемешивание с одновременным подогревом. Транспортировка литого асфальта осуществляется специализированными машинами — «кохерами» (другое название — термос-миксер).

Помимо транспортировки, кохер может использоваться в качестве мобильной установки для приготовления литых асфальтобетонных смесей предназначенных для ямочного ремонта дорог. Процесс приготовления такой смеси может осуществляться с использованием новых материалов, а также с добавлением вторичного асфальтобетона (асфальтовой крошки) или из полуфабрикатов. Применение асфальтовой крошки при приготовлении литого асфальта для ямочного ремонта является одним из путей удешевления его высокой стоимости.

Классификация литых асфальтобетонных смесей

По назначению

• I тип — применяется для устройства верхнего слоя дорожного покрытия на автомагистралях и дорогах I–III категории, проезжей части мостов, эстакад, путепроводов и паркингов. Литая асфальтобетонная смесь I типа производится на специализированной асфальтосмесительной установке, транспортируется к объекту в термосе-миксере, укладывается специальным укладчиком (гусеничным, колёсным или колёсно-рельсовым финишером) или вручную без уплотнения. Наибольший размер зерен каменного наполнителя (щебня) — 15 мм. Содержание зерен крупнее 5 мм — 45–55 % по массе.
• II тип (вибролитая асфальтобетонная смесь) — предназначена для устройства покрытий автомобильных дорог I–III технических категорий, аэродромов, мостов, эстакад, путепроводов. Литая асфальтобетонная смесь II типа производится на обычной асфальтосмесительной установке, транспортируется автосамосвалами с защитным тентом, укладывается обычным асфальтоукладчиком с виброуплотнением (отсюда название «вибролитая»). Наибольший размер зерен щебня — 20 мм. Содержание зерен крупнее 5 мм — 35–50 % по массе.
• III тип (вибролитая асфальтобетонная смесь) — используется для устройства верхнего слоя основания при строительстве дорог I–III технических категорий, а также аэродромов. Литая асфальтобетонная смесь III типа производится на стандартной асфальтосмесительной установке, к объекту транспортируется в автосамосвалах, укладывается обычным асфальтоукладчиком с виброуплотнением. Наибольший размер зерен щебня — 40 мм. Содержание зерен крупнее 5 мм — 45–65 % по массе.
• IV тип — применяется для асфальтирования тротуаров, устройства полов внутри помещений, устройства стяжек и гидроизоляции кровли. Наибольший размер зерен щебня — 5 мм.
• V тип — применяется для ямочного ремонта асфальтобетонных дорожных покрытий, гидроизоляции покрытий и асфальтирования межрельсового пространства в трамвайных путях. Наибольший размер зерен щебня — 20 мм. Содержание зерен крупнее 5 мм — 35–50 % по массе. При выборе материалов для приготовления литых смесей V типа требования к исходным материалам могут быть ниже, так как свойства литого асфальтобетона не должны значительно превышать свойства ремонтируемого асфальтового покрытия. Транспортировка и укладка литого асфальта V типа осуществляется с помощью кохера.

Вибролитая асфальтобетонная смесь — литой асфальт II–III типа. Относительно данных типов литого асфальта в профессиональной и научной среде имеются разногласия, т. к. формально они не могут быть определены как литые, поскольку транспортируются к объекту асфальтирования обычными самосвалами, укладываются стандартными асфальтоукладчиками с виброуплотнением и к тому же требуют уплотнения катками, чего не происходит в случае с литой смесью I, IV и V типа.

По виду вяжущего

• Литая асфальтобетонная смесь — стандартная литая асфальтобетонная смесь приготовленная с применением теплоустойчивого немодифицированного дорожного битума.

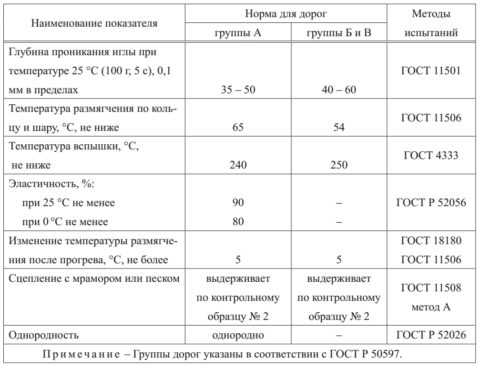

• Литая полимерасфальтобетонная смесь — литая асфальтобетонная смесь в которой в качестве вяжущего компонента используется полимерно-битумное вяжущее (ПБВ).
• Литая сероасфальтобетонная смесь — литая смесь в которой в качестве вяжущего используется комплексное вяжущее состоящее из битума и модифицированной технической серы. Применение серы позволяет уменьшить расход битума и понизить температуру приготовления литой асфальтобетонной смеси.
• Литая резиноасфальтобетонная смесь — литая асфальтобетонная смесь в которой в качестве вяжущего используется резинобитумное композиционное вяжущее. Использование в литом асфальтобетоне резиновой крошки способствует повышению долговечности дорожного покрытия, улучшению его фрикционных свойств, а также, в ряде случаев, позволяет снизить расход щебня.

Преимущества и недостатки литого асфальта

Асфальтированные покрытия созданные с применением литых смесей отличаются малой толщиной слоя, высокой плотностью и шероховатостью. Помимо этого, в сравнении с традиционными уплотняемыми асфальтобетонными смесями и щебеночно-мастичным асфальтом, литой асфальт обладает рядом других преимуществ, а именно:

• Высокая пластичность и подвижность литой смеси.
• Низкая пористость и водонепроницаемость.
• Лучшие, в сравнении с обычной асфальтобетонной смесью, гидроизоляционные свойства.
• Высокая коррозионная стойкость, трещино- и износостойкость.
• Высокая прочность покрытия, сравнимая с традиционными асфальтобетонами.
• Высокая эластичность покрытия и способность выдерживать большие деформационные растяжения.
• Долговечность (устойчивость к старению и накоплению усталостных повреждений).
• Устойчивость к колееобразованию и высокое сопротивление износу шипованными шинами.
• Устойчивость к сильным температурным перепадам.
• Отсутствие необходимости уплотнения уложенной смеси.
• Возможность проводить ремонтные работы при отрицательных температурах.

К основным недостаткам литых асфальтобетонных смесей и литого асфальтобетона можно отнести:

• Низкие сцепные показатели асфальтированного покрытия (вследствие большого содержания битумного вяжущего), что приводит к необходимости проведения дополнительных работ связанных с распределением и втапливанием (запрессовкой) черного щебня в уложенный слой литого асфальта.
• Высокая стоимость смеси связанная с применением дорогостоящих компонентов.
• Высокая стоимость асфальтирования, связанная с необходимостью проведения подготовительных работ и привлечением специальной техники (кохеры, финишеры, щебнераспределители и др.).

Технология асфальтирования с применением литого асфальта

1. Транспортировка литого асфальта

Транспортировка литой асфальтобетонной смеси к объекту проведения работ осуществляется «кохерами» (специальными машинами, оборудованными системой перемешивания, подогрева и контроля температуры смеси). Необходимость использования кохеров для транспортировки литого асфальта (I, IV и V типа) обусловлена тем, что без принудительного перемешивания и подогревания, смесь начинает расслаиваться и терять пластичность. Литые асфальтобетонные смеси II–III типа устойчивы к расслоению и могут доставляться обычными самосвалами.

2. Подготовительные работы

При устройстве дорожных покрытий из литого асфальтобетона важную роль играет тщательная подготовка нижележащего основания, на которое будет укладываться литая смесь. Если нижележащий слой не является достаточно ровным, его выравнивают путем холодного фрезерования или методом устройства выравнивающего слоя асфальта (при перепаде отметок до 6 см используют мелкозернистую асфальтобетонную смесь, более 6 см — крупнозернистую).

После фрезерования или устройства выравнивающего слоя, нижележащее покрытие обрабатывают битумной эмульсией. Подгрунтовка нижележащего слоя может не выполняться если между устройством нижнего слоя (в том числе выравнивающего) и укладкой литого асфальта прошло не более 10 суток. Подгрунтовка также не требуется в том случае, когда нижний слой устроен из литой асфальтобетонной смеси.

Перед началом укладки литой асфальтобетонной смеси по обеим сторонам асфальтируемой полосы устраивается деревянная или металлическая опалубка с высотой равной толщине укладываемого слоя. Если укладка литого асфальта производится колесно-рельсовым укладчиком, то опалубка не устанавливается, поскольку в этом случае роль опалубки выполняют сами рельсы. Литые асфальтобетонные смеси II–III типа не требуют установки опалубки, т. к. укладываются обычными асфальтоукладчиками методом вибролитья.

3. Укладка литого асфальта

Покрытия из литых асфальтобетонных смесей устраивают в сухую погоду, весной при температуре окружающего воздуха не ниже 5 °С, осенью — не ниже 10 °С. Допускается выполнять асфальтирование и при отрицательной температуре воздуха, но не ниже −10 °С. В этом случае литая асфальтобетонная смесь должна иметь температуру не менее 240 °С и укладка должна производиться в безветренную погоду (или при слабом ветре) на сухую и чистую поверхность. Просушка поверхности может производиться с помощью инфракрасных нагревателей.

В зависимости от типа литой асфальтобетонной смеси укладка может производится колёсными, гусеничными или колесно-рельсовыми финишерами (для литого асфальта I, IV и V типа) или обычными асфальтоукладчиками (для литого асфальта II–III типа). Места не доступные для механической укладки литой смеси асфальтируют вручную.

4. Уплотнение литого асфальта

Литая асфальтобетонная смесь I, IV и V типа не требует уплотнения, т. к. имеет текучую консистенцию и набирает плотность в процессе остывания. Литая асфальтобетонная смесь II–III типа уплотняется вибротрамбующим брусом асфальтоукладчика на этапе укладки и легкими катками на этапе запрессовки черного щебня.

5. Запрессовка (втапливание) черного щебня

Т. к. одним из главных недостатков литого асфальтобетонного покрытия является низкий коэффициент сцепления с шинами транспортным средств, то для повышения его шероховатости выполняется дополнительная процедура распределения и запрессовки щебня, производимая сразу после укладки литого асфальта. К моменту запрессовки черный щебень должен иметь температуру не ниже 100 °С, а поверхность уложенной литой смеси не должна остыть ниже 140–180 °С. Распределение чернощебеночной смеси может производиться вручную или с помощью щебнераспределителя.

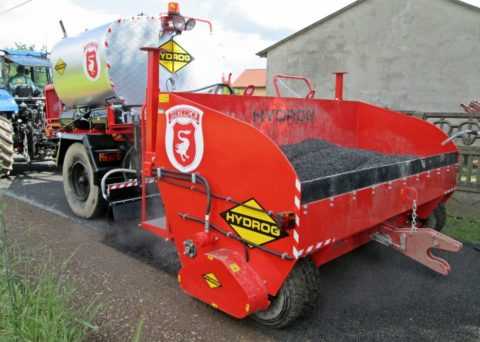

Запрессовка черного щебня — технологическая операция по приданию покрытию из литого асфальтобетона I и V типа требуемых фрикционных характеристик путем распределения и втапливания в него горячего черного щебня. В качестве материала для обработки применяют черный щебень фракции 5(3)–10 мм или 10–15 мм.

Черный щебень — искусственный дорожно-строительный материал, получаемый путем смешения гранитного, гравийного или известнякового щебня с вязким или жидким органическими вяжущим (нефтяным дорожным битумом, битумной эмульсией или дегтем).

Краткая историческая справка о литом асфальте

На постсоветском пространстве первые попытки применения литого асфальта относятся к 19 веку. Уже в 1865 году в Санкт-Петербурге литые смеси на основе природного битума были впервые применены при асфальтировании террас Зимнего дворца. Через 5 лет (в 1870 году) с помощью той же литой смеси асфальтировалась улица Малая Садовая и создавалось покрытие на набережной реки Фонтанки. Позднее с применением литых смесей началось асфальтирование дорог в Киеве, Харькове, Одессе, Житомире и других городах Российской империи.

Применение литого асфальта в г. Москва началось в 1874 году, когда рядом с городом Сызрань был построен первый в России завод по производству асфальтовой мастики. Существенно упростился процесс приготовления и укладки литых смесей с того момента как в 1914 году в городе Грозный было запущено производство нефтяного битума. Однако, именно по причине интенсивного развития битумного производства все большее распространение стала получать уплотняемая асфальтобетонная смесь, как более простой и дешевый материал для устройства дорожных покрытий, а интерес к использованию литой смеси начинает падать.

С начала 1970-х годов асфальтирование с применением литого асфальта вновь возвращается в СССР, чему в немалой степени способствовал положительный опыт эксплуатации (способность выдерживать интенсивное грузонапряженное движение, износостойкость и коррозионная стойкость) литых асфальтобетонных покрытий на дорогах Западной и Восточной Германии, Венгрии и Румынии.

К концу 1970-х годов литьевая технология вновь начинает переживать упадок по причине дефицита материалов (теплоустойчивого битума и мелкофракционного щебня), низких темпов строительства, высокой стоимости импортной техники (т. к. собственное оборудование еще не производилось) и других проблем. Эти трудности привели к тому, что в СССР начало развиваться собственное направление литьевой технологии, основанное на использовании метода вибролитья и применении более жестких литых смесей.

В странах Европы литой асфальт широко стал применяться с середины 20 века. В США литой асфальт приготовленный с использованием нефтяных битумов впервые применили в 1876 году. Наиболее широкое распространение литьевая технология получила в Германии, где существует большое количество современных заводов производящих оборудование для приготовления, транспортирования и укладки литых смесей.

Сегодня в мире существует множество организаций деятельность которых связана с разработкой стандартов, технической документации, новых рецептур и составов для литого асфальта, крупнейшими из которых являются:

• IMAA (International Mastic Asphalt Association) — Международная ассоциация производителей литого асфальта.
• EMAA (European Mastic Asphalt Association) — Европейская ассоциация производителей литого асфальта.

www.unidorstroy.kiev.ua

Асфальт для тротуаров: конструкция, устройство, процесс асфальтирования

Асфальтобетон современный надежный материал, который применяется для благоустройства городских и частных территорий. Используют асфальт для тротуаров, укладки подъездных дорожек, дорожного полотна, детских площадок и т.п. Покрытия из асфальтобетона характеризуются высокими показателями качества, крепости и долговечности.

При укладке тротуаров из асфальтобетона особое значение отводится выбору материала, проектированию работ и технологии постройки тротуара. В итоге, при соблюдении всех правил и требований получится удобное и безопасное покрытие, которое сохранится долгие годы.

Ниже мы подробно рассмотрим типовые конструкции тротуаров из асфальтобетона, узнаем их преимущества и недостатки, а так же разберем технологию укладки тротуаров своими руками.

Особенности асфальтного покрытия тротуаров

Специалисты выделяют два типа конструкции тротуаров – монолитные и сборные. Сборные конструкции подразумевают собой укладку тротуаров из бетонных или каменных плит и брусчатки, монолитные – это укладка цельного полотна из асфальта, цемента или бетона.

Для конструкции тротуара из асфальтобетона используют три вида асфальта:

• Песчаный;
• Литой;
• Мелкозернистый.

Литой асфальтобетон укладывается при помощи специальной техники в горячем состоянии и разравнивается вибрационными катками. Песчаная смесь асфальтобетона чаще всего применяется для ремонтных работ – устранение ям, трещин, заливки дополнительного верхнего слоя покрытия.

Для тротуаров укладывается один слой асфальта толщиной в 3 см.

В состав асфальтобетонной смеси согласно ГОСТу 9128-2009 входит:

• Битум;
• Гравий и щебень;
• Песок;
• Пластификаторы.

На рынке стройматериалов можно встретить несколько видов асфальта, в зависимости от типа работ применяются разные составы. Например, для укладки дорожного полотна используется асфальт с маркой прочности от М1200, а асфальтобетон для тротуаров марка – М1000.

К тротуарному покрытию предъявляется определенные требования:

• Высокие показатели износостойкости и истирания;
• Жесткость и прочность;
• Сцепка с обувью во избежание скользкости;
• Устойчивость к влаге;
• Морозостойкость;
• Эстетический внешний вид.

Процесс асфальтирования тротуарных дорожек

Технология укладки асфальта тротуарных и пешеходных дорожек ничем не отличается от асфальтирования дорожного полотна. Специалисты применяют два вида асфальтобетона:

• Горячий асфальт – используется для укладки нового полотна.
• Холодный асфальт – чаще всего его применяют для ремонтных работ.

Работы с холодным асфальтобетоном можно проводить в любую погоду и любое время года. Холодный асфальт можно приобрести в магазине и выполнить ямочный ремонт самостоятельно.

Работы по асфальтированию проводятся в несколько этапов. Для наилучшего результата, необходимо строго соблюдать правильную последовательность действий.

• Разметка участка;
• Подготовка основания;
• Установка бордюров;
• Создание песчанно-щебневой подушки;
• Обработка эмульсией;
• Укладка асфальта.

Подготовительный этап

Перед началом строительных работ по укладке асфальтобетона определяются размеры тротуара, его границы и место, где он будет проходить. Важно, чтобы на месте будущих работ не росли крупные деревья, так как их корни в будущем могут повредить покрытие.

Выбранное место тщательно очищается, кустарник и деревья (при наличии) выкорчевываются, убирается весь мусор. Затем размечаются границы дорожки.

Подготовка основания

В пределах указанных границ тротуара необходимо вырыть «ванну». Для этого снимается верхний слой грунта толщиной примерно в 30 см, и тщательно утрамбовывается.

Следующим шагом станет установка боковых бордюров. Бордюры имеют два основных предназначения – эстетически оформить границы тротуара и удержать раствор асфальтобетона от расползания во время укладочных работ.

Процесс установки бордюров:

• С двух сторон дорожки выкопать параллельные траншеи;
• Натянуть контрольную нить, по которой будут укладываться элементы бордюра;
• Уложить кирпичи или другие выбранные материалы на цементный раствор.

Подготовка песчанно-щебневой подушки

После прокладки бордюров начинается работы по формированию щебневой подушки.

• На подготовленное основание засыпается слой песка, его толщина должна составлять 15 см. Песок разравнивается (ровность можно проверить строительным уровнем) и тщательно утрамбовывается;
• На слой песка высыпается слой щебня крупной фракции и хорошо утрамбовывается;
• На полученное основание прокладывают гидроизоляцию;
• Поверх гидроизоляционного слоя засыпается щебень мелкой фракции или гравий, разравнивается;
• Слои заливаются водой и утрамбовываются, вода обеспечит плотное прилегание слоев друг к другу.

Требуется заранее соорудить дренажные отверстия, чтобы дождевая вода не скапливалась на тротуаре.

Технология укладки тротуара асфальтобетоном

Асфальтоукладочные работы лучше доверить экспертам, так как у них в наличии есть специальная техника, но при желании укладку можно выполнить самостоятельно.

Для устройства тротуаров из асфальтобетона понадобятся следующие инструменты:

• лопата для разброса смеси по участку;
• швабра-движок для разравнивания поверхности;

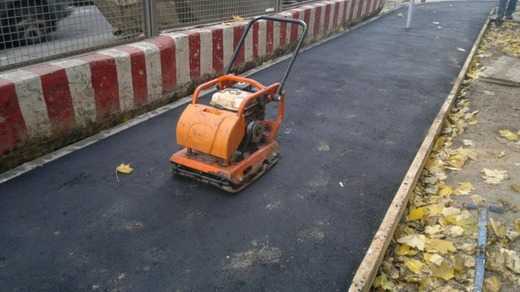

• ручной каток для трамбовки асфальта;
• солярка для смазки инструментов.

Из материалов нужны только готовый раствор асфальтобетона и специальная эмульсия для пропитки. Выделяется три основных вида пропиточных составов для асфальта:

• Битумная эмульсия – самая распространенная и доступная по цене, но не отличается высокими качественными показателями, поэтому покрытие требует регулярного обновления.
• Каменноугольная смола – ее главное преимущество устойчивость к воздействию нефтепродуктов и долговечность;
• Пропитка на основе акрилового полимера – самый дорогостоящий вариант, но самый качественный из всех. Этот вид используют на площадках с большими нагрузками, например теннисные корты и стадионы.

На готовое основание при помощи лопаты раскладывается масса асфальтобетона толщиной в 3 – 5 см. Затем шваброй тщательно разравнивается по всей площади и утрамбовывается ручным катком – движения катка должны быть только по прямой линии.

Чтобы на рабочие инструменты и каток не прилипала смесь асфальта. Их необходимо заранее смазать соляркой.

Готовую поверхность пропитывается асфальтной эмульсией или специальной краской, предназначенной для асфальта.

Пропитка может быть разного цвета.

Преимущества и недостатки асфальтного покрытия



Асфальтное покрытие завоевало большую популярность благодаря большому списку положительных качеств, среди которых можно выделить следующие:

• Доступная цена – все материалы можно приобрести в магазине и самостоятельно изготовить раствор;
• Быстрота укладки и высыхания покрытия – работы проводятся в короткий срок, полное высыхания асфальта наступает спустя пару дней;
• Простота ремонтных работ – достаточно удалить деформированную часть и уложить на его место холодный асфальт и тщательно утрамбовать;
• Внешний вид – покрытие ровное и гладкое, есть возможность выбрать необходимый цвет или оттенок;
• Прочность и стойкость к деформации;
• Водостойкость.

Главным недостатком покрытия из асфальтобетона для тротуаров является неприятный запах от битумных испарений, который может появиться в жару.

betonov.com

Асфальтобетон литой: особенности строительства

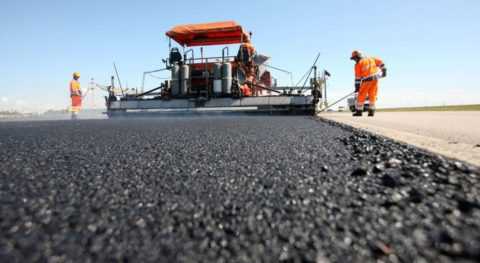

Укладка литого асфальтобетона

Асфальтобетон литой — это строительный материал, изготовленный по литьевой технологии на основе битумного вяжущего, минерального порошка, песка, щебня и специальных поверхностно активных добавок. Литая асфальтобетонная смесь готовится в смесителях принудительного действия путем смешивания в определенных пропорциях, нагретых до определенной температуры заполнителей и нефтяного битума.

Содержание статьи

Общая информация

Литые асфальтобетонные смеси обладают высокой подвижностью, поэтому легко распределяются по поверхности, и при рабочей температуре в 220°С укладываются в конструкцию дороги без уплотнения. С понижением температуры, данный материал затвердевает, образуя при этом прочное трещиностойкое и водонепроницаемое покрытие (см. видео в этой статье).

Асфальтобетоны, изготовленные с применением литой технологии, достаточно широко применяются при устройстве следующих видов дорожных покрытий:

• автомобильных дорог;
• городских улиц и площадей;
• мостовых сооружений;
• аэродромов;
• тоннелей;
• закрытых и открытых автостоянок;
• также используются для проведения ямочного ремонта дорожных конструкций.

Классификация и основные характеристики

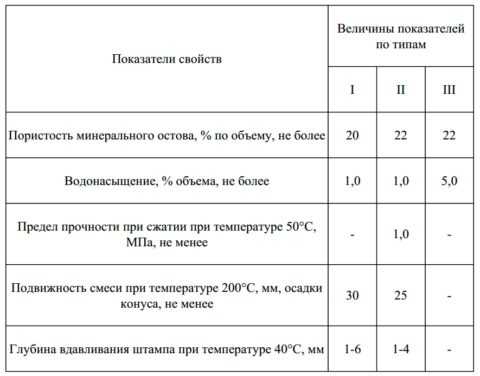

Литые композиты отличаются друг от друга свойствами, фазовым составом асфальтобетонного вяжущего, количеством и качеством исходных минеральных компонентов, а также технологией изготовления.

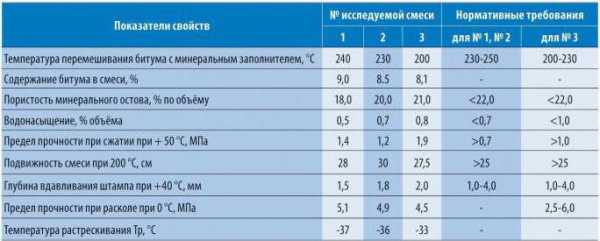

Соотношение содержания компонентов асфальтовых смесей и область их применения, по ТУ на литой асфальтобетон, представлены в таблице ниже:

Состав литого асфальтобетона

В сравнении с классическими битумными растворами литые смеси обладают некоторыми отличительными характеристиками:

• повышенное содержание нефтебитумного вяжущего (11%) и минерального порошка (25%);
• большая вязкость;
• намного выше температура изготовления и укладки (220­250°С).

Классификация по маркам

В зависимости от применяемого вяжущего, литые асфальтобетоны могут иметь следующие составы:

1. Стандартная смесь, приготовленная с использованием теплоустойчивого не модифицированного битума.
2. Полимерасфальтобетон — в качестве основного компонента применяется полимерно-битумное вяжущее.
3. Сероасфальтобетон — композитный материал. В качестве вяжущего выступают: модифицированная сера и дорожный битум. Использование технической серы позволяет снизить содержание битума в растворе и несколько уменьшить температуру приготовления.
4. Резиноасфальтобетон — в качестве основного наполнителя используется резиновая крошка. Применение данного материала способствует повышению износостойкости покрытия, увеличивает его долговечность, и в ряде случаев, помогает сократить расход щебня.

Преимущества литого асфальтобетона:

• отсутствует необходимость уплотнения укладываемых слоев;
• повышенная коррозионная стойкость, износостойкость, водонепроницаемость;
• повышенная пластичность, содействующая поглощению напряжений;
• высокое сцепление с выше- или нижележащими слоями.

Показатели свойств

Наряду с рассмотренными преимуществами литые асфальтобетонные смеси обладают рядом существенных недостатков:

• высокая цена материала в сравнении с традиционными асфальтобетонами;
• при повышении температуры наблюдается низкая устойчивость пластическим деформациям (гребенка, колея и др.) ;
• невозможность укладки своими руками — устройство покрытий только с применением специальной техники и инструмента;
• высокая паронепроницаемость, что может приводить к образованию вздутий на поверхности укладываемых слоев, особенно при устройстве покрытий на цементобетонных основаниях.

Однако, исходя их многолетнего опыта использования материала, при технологически верно подобранном составе смеси, литой асфальтобетон 50 мм может с успехом выдерживать любые транспортные нагрузки в течении длительного промежутка времени.

Материалы

В зависимости от назначения, технологии укладки и условий эксплуатации покрытия состав литого асфальтобетона может варьироваться в соответствии с предложенной проектной документацией.

Стандартный набор компонентов представлен следующими материалами:

• нефтяной дорожный битум;
• песок;
• щебень или гравий;
• минеральный порошок.
• черный щебень.

Крупные заполнители — щебень

Щебень

Для производства щебня применяются прочные, морозостойкие горные породы или доменные металлургические шлаки. Прочность природных сырьевых материалов должна соответствовать 100–120 МПа, а пористых доменных шлаков более 80–100 МПа. Несколько пониженные требования к доменным шлакам компенсируются их хорошим сцеплением с вяжущим.

Щебень для литых смесей должен иметь остроугольную форму (куб, тетраэдр и пр.). Содержание плоских (лещадных) зерен ограничено 15%.

Подсказки: содержание пылеватых и глинистых частиц, в общем объеме заполнителя, не должно быть более 1%.

Требования, предъявляемые к щебню

Мелкий заполнитель — песок

Песок

Песок для приготовления литых асфальтобетонов получают путем дробления горных пород или кристаллических доменных шлаков. В зависимости от исходного материала, дробленый песок делят на два типа — марки 400 и 800.

Для производства первого вида применяют породы с прочностью не ниже 40 Мпа, второго — с прочностью более 80 Мпа. По фракциям — это средне- и крупнозернистые пески.

Подсказки: для обеспечения однородности асфальтобетонной смеси, мелкие заполнители, применяемые для приготовления раствора, должны быть постоянного (одинакового) зернового состава.

Характеристики песков и отсевов дробления, в зависимости от вида, марки и типа асфальта, должны соответствовать табличным значениям (см. фото).

Требования к составу песка

Минеральный порошок

Данный материал является одним из главных структурирующих составляющих асфальтобетона.

Основное назначение порошка как наполнителя — это перевод нефтяного битума из объемного состояния в пленочное. Тем самым увеличивается вязкость и прочность структуры горячей литой смеси.

Минеральный порошок

Вместе с дорожным битумом минеральный структурирующий порошок образует качественную дисперсную систему, которая выполняет функции единого связывающего материала в растворе. Производят минеральный порошок путем размалывания известковых или доломитных пород, битуминозных известняков, а также доменных шлаков.

Совместная работа порошка и битума определяется коэффициентом гидрофильности (набухания) порошковой присадки, который обычно равен 1, 25 мм и более. Набухание раствора битума и порошка не должно быть более 2,5%.

В некоторых случаях, в качестве порошковой добавки, допускается применение местных материалов — порошкообразных отходов промышленности (топливная зола, зола-унос, отходы сахарного производства и др.). Качество этих материалов разнится поэтому, эффект действия и количество определенной добавки необходимо определять опытным путем для каждого конкретного типа смеси.

Минеральный порошок характеристики

Битум

Класс и марку жидкого или вязкого битума подбирают в зависимости от типа асфальтобетона, категории дороги, климатических условий, действующих в определенных районах строительства.

Битум

Для производства литых горячих смесей следует использовать дорожные битумы согласно ГОСТ 22245-90. Остальные технические характеристики представлены в таблице ниже.

Битумы для литых асфальтобетонов требования

Черненый щебень

Для повышения износостойкости, улучшения сцепления колес автомобиля с дорожным покрытием, поверхность из литого асфальтобетона покрывают черным щебнем.

Черный, обработанный щебень

Это материал, получаемый методом смешивания и горячей пропитки, в специальной установке, щебня из вулканических или осадочных пород органическим вяжущим.

Для чернения щебня применяются смесительные агрегаты непрерывного или периодического действия. Вид вяжущего выбирают с учетом технологических особенностей конкретного типа дороги.

Технология приготовления заключается в сушке и нагреве щебня с одновременным разогревом вяжущего. Рекомендуемая температура приготовления указана в таблице.

Температура нагрева материалов

Температурный режим процесса зависит от условий обработки и типа органического вяжущего. При теплой и сухой погоде (выше 10°С) руководствуются нижним пределом температуры (таблица), при температуре ниже 10°С — верхним.

Объем органического вяжущего для обработки щебня назначают согласно данных представленных в таблице ниже.

Ориентировочный расход вяжущего

Технология производства и укладки литого асфальта

Завод по производству литого асфальта

Литая технология основывается на применении в качестве вяжущих вязких сортов нефтяных битумов.

Поэтому, приготовление смеси происходит под действием сравнительно высоких температур:

• температура битума — 160—180°С;
• минеральные заполнители нагревают до 190—240°С;
• температура готового асфальта составляет 200—220°С.

Литой способ производства асфальтобетона исключает его изготовление в местах укладки смесей, поскольку весь процесс требует точного соблюдения температурного режима.

Рекомендуемая температура

Производство

Принципиальная схема производства литого асфальта

Технологическая инструкция приготовления литого асфальтобетона:

1. Холодные и влажные минеральные материалы, в расчетных соотношениях, загружают в агрегат питания, откуда при помощи наклонного транспортера сырье поступает в сушильный барабан. Там его просушивают и доводят до рабочей температуры.
2. Нагретые компоненты подаются элеватором в сортировочное устройство.
3. Разделенные на фракции песок и щебень через бункеры, предназначенные для горячего материала, следуют в дозаторы и по окончанию взвешивания загружаются в смесительный агрегат.
4. Холодный минеральный структурирующий порошок доставляется элеватором в нагреватель, где вещество сушится и нагревается до оптимальной рабочей температуры, после этого поступает в расходный бункер.
5. Осажденная в пылеуловителях пыль (отходы производства) подается в сортировочный агрегат, где дозируются и смешивается с песком и минеральным порошком.
6. Горячий битум из нагревателя поступает в смесительный агрегат, где дозируется и подается в бункер к остальным компонентам.
7. В главном смесителе осуществляется перемешивание всех составляющих.
8. После этого готовая продукция отгружается в специальные транспортные средства (кохеры), оборудованные котлом-термосом или резервуаром, снабженным системой обогрева и перемешивания материала в момент доставки потребителю.

Машина—кохер

Укладка асфальта

Строительство покрытий из литых асфальтобетонных смесей необходимо выполнять в сухую и теплую погоду при температуре не ниже 5°С. Асфальтобетон в момент укладки должен иметь температуру 185—235°С, в зависимости от технологических условий и типа битумного вяжущего.

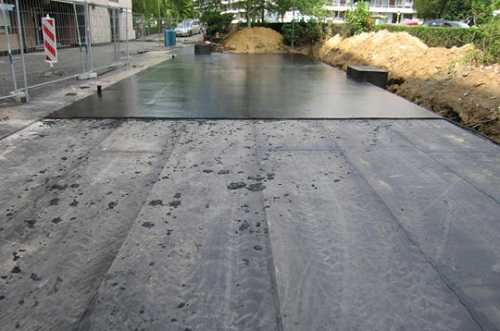

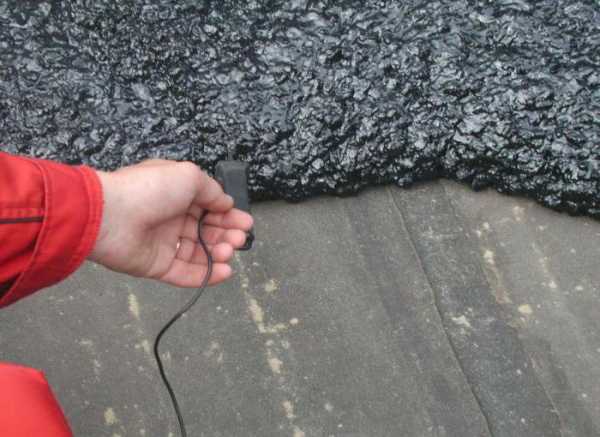

Покрытие из литых смесей

Работы по укладке литого асфальта проходят в следующей последовательности:

• подготовительные работы;
• разгрузка асфальтобетона;
• укладка;
• распределение и прессовка черного щебня.

Устройство покрытий при помощи асфальтоукладчика:

1. К установленному в рабочее положение укладчику подъезжает термос-миксер для перегрузки раствора в бункер агрегата.
2. Открывают заслонку термоса, включают шнеки в приемном бункере укладчика и сливают готовый асфальт.
3. После загрузки нормируемого количества, начинают укладку.
4. Асфальт укладывают со скоростью 1–3 м/мин. Скорость регулируют в зависимости от проектной толщины слоя. По мере расхода материала, оператор добавляет его из рядом стоящего кохера.
5. При вынужденной остановке или окончании рабочей смены раствор необходимо полностью выработать или удалить из приемного бункера, а готовое покрытие, в месте будущего стыка, нужно отсечь упорным брусом. В следующую смену: брус снимают, прогревают место стыка и продолжают процесс укладки.

Устройство финишного покрытия из черного щебня

Покрытие черным щебнем

Черный щебень доставляется на объект автосамосвалами под пологом или в специальном изолируемом контейнере. Материал в момент распределения должен иметь температуру минимум 100°С.

Щебень укладывается способом рассева из расчета 10–15 кг/м² по горячему основанию с рекомендуемой температурой 140—180°С. Материал может распределяться как вручную, так и механизированным способом (прицепной щебнераспределитель).

Щебнераспределитель

Работу катка можно начинать после достижения температуры покрытия 120°С. Движение автотранспорта допускается после окончательного остывания покрытия, но минимум — через 3 часа после укладки.

Литая асфальтобетонная смесь укладывается непрерывно и одновременно по всей ширине дороги, используя для этого нужное количество укладчиков, распределенных уступом на расстоянии друг от друга 25–30 м.

beton-house.com

Особенности дорожного строительства с использованием литого асфальта

С 30-х годов 19-го века асфальт занимает доминирующее положение в дорожном строительстве. Благодаря технологиям его ровной укладки удается снизить шум проезжающих автомобилей. Если хоть на секунду нынешний поток автотранспорта окажется на булыжной брусчатке, трудно представить состояние наших барабанных перепонок.

Сосредоточенные дорожные рабочие с лопатами около дымящихся кучек горячего асфальта и катающийся туда-сюда восхищающий своей массивностью каток – привычное зрелище для горожан, не допускающих никакой альтернативы асфальтированию города как критерию его благоустройства.

Однако появление литого асфальта разрушило стереотипы укладочных работ на городских улицах. Оказывается, можно обойтись и без катка. В принципе, те же компоненты, но …изменилось их долевое соотношение. В результате несложного ноу-хау изменилась технология укладки асфальтового покрытия, улучшилось качество поверхностного слоя дорожной одежды.

Особенности состава литого асфальта

В литом асфальте сохранены составляющие традиционные ингредиенты среднестатистического асфальта, однако их соотношение принципиально иное, чем в классическом варианте. В литом асфальте уменьшена доля песка и щебня, повышено содержание битума. В литом асфальте может содержаться до 13% битумной составляющей, а температура приготовления и последующей укладки асфальта должна быть в пределах 200-250 градусов Ц.

Литой асфальт относится к разновидностям горячих асфальтобетонных составов. Название литого эта модификация получила благодаря тому, что в разогретом состоянии асфальт литой для покрытий тротуаров и дорог приобретает вязко-текучую подвижную консистенцию, делающую ее пригодной для заливки подготовленных поверхностей. Смесь растекается ровным слоем, совершенно не нуждаясь в уплотнении, как этого требуется при использовании традиционных асфальтобетонных составов.

Наилучшие показатели по эластичности, износостойкости, фрикционным свойствам, водостойкости и усталостной долговечности демонстрируют литые полимерасфальтобетоны, получаемые при использовании модифицированных полимерно-битумных вяжущих. ГОСТ Р 54401 рекомендует применение литых полимерасфальтобетонов на всех типах мостовых сооружений и на дорогах, подвергающихся повышенным воздействиям нагрузок от транспорта.

Особенности укладки литых асфальтов

Процесс укладки литого асфальта сам по себе не сложен. Асфальтобетонная смесь заливается на поверхность участка и разравнивается с помощью специальных механизмов либо даже вручную. Никакие катки не требуются. Количество задействованных дорожных рабочих сведено к минимуму, дорога будет готова для приема нагрузок через несколько часов.

У литого асфальта высокая водостойкость, его можно укладывать и при дожде. Но для сохранения литым асфальтом своих функциональных свойств необходимо тщательное соблюдение технологии, требующей поддержания температуры смеси в строго регламентированных пределах.

Транспортировка произведенной асфальтовой смеси от производителя литого асфальта к месту потребления осуществляется в специальных транспортных средствах – кохерах. Кохеры представляют собой передвижные резервуары-цистерны, поддерживающие нужное состояние смеси, подогревая ее и перемешивая в процессе транспортировки. Уже на объекте доставленная смесь разливается, обеспечивая равномерное распределение слоя асфальта по поверхности. Толщина слоя заливки должна быть в пределах 25-30 мм, для большей толщины требуются несколько слоев.

Это важно! Для смесей, укладываемых на особо важных мостовых сооружениях либо сверхнагруженных автомагистралях и городских улиц, необходимо повышать удобоукладываемость специальными добавками. От этого вязкость несколько повышается, что делает неудобной ручную укладку.

Стоимость литого асфальта при такой кажущейся простоте укладки на порядок выше традиционных составов и технологий, поскольку удорожание происходит вследствие использования дорогих битумов и минеральных порошков, а также специальных дорожных укладчиков и кохеров. Поэтому применение литого асфальта в России весьма ограничено.

stroitel5.ru

Технология укладки литого асфальта

Транспортировка литого асфальта происходит с помощью специального устройства – кохера. Кохер – это своего рода цистерна или резервуар, способный поддерживать нужное состояние смеси и ее постоянное перемешивание. Затем смесь с помощью дорожного укладчика равномерно разливается в необходимом месте. Дорога способна воспринять нагрузку уже через 12 часов.

Хотя сама технология производства и укладки асфальтобетона и снижает количество задействованных рабочих, все равно использование большого количество битума и минерального порошка приводит к удорожанию смеси. К тому же использование специального оборудования при укладке существенно увеличивает стоимость литого асфальта. Поэтому пока в России использование литого асфальта не сильно распространено.

26.Цементобетонное покрытие чаще всего усиливают путем укладки одного или нескольких слоев асфальтобетона. Однако чтобы уменьшить вероятность образования трещин, оно может состоять из нескольких слоев общей толщиной 9-18 см или быть однослойным. Перед укладкой асфальтобетонной смеси швы в цементобетонном покрытии расчищают, заливают битумом и цементным раствором, посыпают песком и для исключения сцепления слоев швы закрывают полиэтиленовой пленкой, бумагой, пропитанной битумом на ширину 0,5-0,8 м с каждой стороны шва.

Рис. 24. Схема уширения цементобетонного покрытия:

1 — новое бетонное покрытие уширения; 2 — старое бетонное покрытие; 3 — арматура. Все размеры даны в метрах

Другим вариантом усиления цементобетонных покрытий, обеспечивающим снижение образования трещин, является укладка слоя асфальтобетона толщиной 4-8 см поверх предварительно проложенной полипропиленовой пленки или нетканых материалов.

За рубежом усиливают прочность и устраняют поверхностные дефекты, укладывая армированный или неармированный бетон (или фибробетон) различной толщины. Слой армируют металлической сеткой с ячейками размером 10×30 см и толщиной 7-8 см. Армированные бетонные покрытия обладают преимуществом — они могут быть небольшой толщины.

При уширении дорожной одежды с цементобетонным покрытием (аналогичной одежде на МКАД) целесообразно существующую и уширяемую проезжие части перекрывать слоем усиления из непрерывно армированного бетона минимальной толщины (порядка 10 см). При качественном выполнении работ срок службы непрерывно армированных покрытий превышает 45 лет при незначительных затратах на ремонт и содержание. Такие конструкции наиболее эффективны при интенсивном движении автомобилей, основную часть которых составляют тяжелые грузовые автомобили. Наиболее целесообразно применение этих конструкций на подходах и обходах крупных городов и на дорогах высших категорий.

Если материалы старого покрытия и слоя усиления имеют различные модули упругости, сначала определяют расчетом прочности на растяжение при изгибе эквивалентную толщину плиты из разных по модулю материалов, приведенную к толщине материала с наибольшим модулем упругости, а затем определяют требуемую толщину усиления

(9), где

h _экв– толщина однородной плиты, см;

Е ст.п – – модуль упругости материала старого покрытия, эквивалентный по жесткости на изгиб старому покрытию и слою усиления, МПа;

hст.п —  толщина старого покрытия, см;

Е гранитная плита цена  _ус– модуль упругости материала, используемого для усиления, МПа;

h Панель оператора графическая с сенсорным управлением сп270: панель оператора сп270.  _ус– толщина усиления, см.

Для усиления дорожных одежд с цементобетонным покрытием рекомендуется применять полимерасфальтобетон – обладает повышенной прочностью, эластичностью и теплостойкостью в широком диапазоне эксплуатационных температур. Применение полимерасфальтобетона повышает трещиностойкость слоя усиления над поперечными швами старого цементобетонного покрытия.

Для приготовления полимерасфальтобетонных смесей используют полимерно-битумные вяжущие (ПБВ) на основе дивинилстирольного термоэластопласта (ДСТ) соответствующих марок. В зависимости от вязкости ПБВ делятся на следующие марки: ПБВ 40/60, ПБВ 60/90, ПБВ 90/130, ПБВ 130/200, ПБВ 200/300.

Полимерасфальтобетонные смеси и их зерновой состав должны удовлетворять требованиям ГОСТ 9128 -84 для асфальтобетонных смесей соответствующих марок.

Контрольные испытания качества полимерасфальтобетона в покрытии производят по водонасыщению, набуханию, пористости минерального остова и остаточной пористости, а также по коэффициенту уплотнения.

Слои усиления должны обеспечивать прочность и ровность дорожной одежды в течение заданного срока службы под воздействием автомобильных нагрузок и климатических факторов.

27.Толщина слоя усиления из непрерывно армированного бетона определяется расчетом. При усилении дорожной одежды с цементобетонным покрытием толщина слоя усиления из непрерывно армированного бетона может составлять 10-12 см. Слой усиления из непрерывно армированного бетона укладывается непосредственно на старое цементобетонное покрытие без устройства изолирующих и выравнивающих прослоек (рис. 25).

 Рис. 25. Принципиальные схемы дорожных одежд с непрерывно армированными покрытиями:

1 — новое бетонное покрытие; 2 — старое непрерывно армированное бетонное покрытие; 3 — песчано-цементная смесь; 4 — песок; 5 — черный щебень; 6 — тощий бетон; 7- теплоизолятор (стиропорбетон, пенопласт и др.)

Для армирования покрытий должна применяться арматура периодического профиля. Диаметр арматуры подбирают с учетом минимального раскрытия трещин и принятой технологии строительства. Армирование покрытий можно осуществлять плоскими сварными или вязаными сетками, сварными каркасами, отдельными арматурными стержнями. Непрерывную арматуру располагают на расстоянии 1/3-1/2 h _ус( h _ус– толщина слоя усиления) от поверхности слоя усиления. Арматурные каркасы ставятся симметрично относительно нейтральной оси слоя усиления.

Поперечные швы (сжатия и расширения) на слое усиления не устраивают. Продольные швы в зависимости от количества поперечной арматуры устраивают через 3,75 м по типу ложных или через 7,5 м по типу шпунта (рис. 26).

Рис. 26. Конструкции продольных швов:

а — шов по типу ложного; б — шов по типу шпунта; 1 — бетонная плита покрытия; 2 — арматурная сетка; 3 — битумная мастика

Длина нахлестки должна быть не менее: в продольном направлении — 30-35 d ; в поперечном направлении 25 d (где d — диаметр стержней), и во всех случаях не менее 250 мм. Поперечные стыки смежных сеток должны располагаться вразбежку с шагом не менее 50 см. Для армирования слоя усиления применяют следующие виды арматурных сталей: стержневая горячекатаная периодического профиля класса А- II диаметром от 10 до 20 мм, класса А- III диаметром от 6 до 20 мм; стержневая, упроченная вытяжкой периодического профиля класса А- II в диаметром от 10 до 20 мм, класса А- III в диаметром от 6 до 20 мм.

Расчет на прочность слоя усиления из непрерывно армированного бетона производят в соответствии с действующими нормативными документами.

Арматурные каркасы слоя усиления имеют выпуски арматуры из анкеров (траншейного или свайного типов), сопрягаемые в последующем с непрерывно армированным покрытием.

28.см.вопросы 26,27Усиление дорожных одежд с цементобетонными покрытиями можно выполнять следующими способами:

устройство слоев усиления из асфальтобетонных смесей поверх старого цементобетонного покрытия без нарушения его сплошности;

то же, с предварительным дроблением старого цементобетонного покрытия на мелкие блоки и тщательным уплотнением полученного таким образом материала основания;

устройство слоя усиления из непрерывно армированного бетона поверх старого цементобетонного покрытия.

studfiles.net
