2.2.3. Алмазные долота

Алмазные долота предназначены для разрушения истиранием (микрорезанием) неабразивных пород средней твердости и твердых на больших глубинах (с глубины 3000 м).

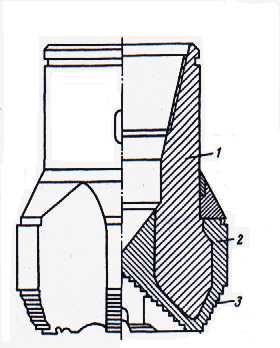

Рис.13. Алмазное долото:

корпус; 2 – матрица;

3 – алмазные зерна

лмазное долото состоит из стального корпуса с замковой резьбой и фасонной алмазонесущей головки (матрицы). Матрица разделена на секторы радиальными (или спиральными) промывочными каналами, которые сообщаются с полостью в корпусе долота через промывочные отверстия (рис. 13).

Алмазонесущую матрицу изготовляют методом прессования и спекания смеси

специально подобранных порошкообразных твердых сплавов. Перед прессованием в пресс-форме по заданной схеме размещают кристаллики природных или синтетических алмазов. При однослойном размещении алмазов применяют алмазы в 0,05-0,4 карата (карат – единица измерения массы алмазов (1 карат равен 0,2 г). Диаметр кристалла сферической формы в 1 карат равен примерно 4,5 мм. Для бурения в твердых породах изготовляют долота с объемным размещением мелких (менее 0,02 карата) кристаллов алмаза в матрице (импрегнированные алмазные долота). После изготовления долота вылет алмазов над рабочей поверхностью матрицы составляет 0,1-0,25 их диаметра.

Диаметр алмазных долот на 2-3 мм меньше соответствующих диаметров шарошечных долот. Это вызвано созданием условий для перехода к бурению алмазными долотами после шарошечных, у которых, как правило, по мере износа уменьшается диаметр.

Отраслевым стандартом ОСТ 39026-76 предусмотрено выпускать алмазные долота диаметром от 91,4 до 292,9 мм.

Основными достоинствами алмазных долот являются большая проходка на долото, хорошая центрируемость их на забое и формирование круглого забоя (в отличие от треугольной с округленными вершинами формы забоя при бурении шарошечными долотами).

Существенные недостатки алмазных долот – это крайне низкая механическая скорость бурения (максимальная механическая скорость не превышает 3 м/ч), узкая область применения (исключаются абразивные породы), а также повышенные требования к предварительной подготовке ствола и забоя скважины и промывке скважины в процессе бурения.

2.2.4. Долота исм

Особая разновидность долот разработана Институтом сверхтвердых материалов (ИСМ) – долота типа ИСМ. Долота ИСМ предназначены для разрушения резанием и истиранием (микрорезанием) неабразивных пород мягких (М), перемежающихся по твердости (МС) и средней твердости (С).

Эти долота имеют вооружение из сверхтвердого композиционного материала «Славутич», в состав которого входят мелокристаллические алмазы и дробленный карбид вольфрама. Для оснащения долот применяют цлиндрические вставки (штыри) диаметром 8-12 мм с плоскими или полусферическими рабочими торцами. Штыри в корпусе долота припаивают в гнездах.

Существует две разновидности долот ИСМ по конструкции: лопастная и секторная. Лопастная разновидность аналогична по конструкции долоту 6ИР.

Секторная разновидность долота состоит из стального корпуса, торцевая профильная поверхность которого разделена на секторы радиальными промывочными каналами. Штырями из «Славутича» вооружена торцевая и калибрующая поверхности долота. Вылет штырей над поверхностью секторов составляет 3-5 мм. На калибрующей поверхности штыри утоплены.

При бурении в мягких породах штыри работают как резцы, осуществляя резание и скалывание. В перемежающихся по твердости и породах средней твердости работают зерна алмазов, разрушая породу микрорезанием.

Присоединяют долото к бурильной колонне при помощи замковой резьбы.

Отраслевым стандартом ОСТ 39026-76 предусмотрено вьпускать долота ИСМ диаметрами от 91,4 до 391,3 мм.

Преимуществами долот ИСМ являются их значительная проходка на долото, достигающая (при соблюдении условий эксплуатации) нескольких сотен метров и относительно высокая рейсовая скорость.

К недостаткам следует отнести узкую область применения (только в неабразивных породах М, МС и С) и высокий момент на вращение долота, ограничивающий применение забойных двигателей.
