Вынос осей здания на дно котлована

После зачистки откосов и дна котлована производится исполнительная съемка как в плане, так и по высоте. При этом плановая съемка контуров котлована должна производиться путем промеров с помощью стальной рулетки от разбивочных осей здания, которые закрепляются стальной проволокой, натянутой между конечными осевыми знаками.

Рабочие высоты выемки котлована, контрольные замеры объемов вынутого грунта, зачистка основания фундамента под проектную высоту производятся техническим нивелированием.

При вынесении точек в глубокий котлован на дне котлована закладывают геодезические знак и, на которые передают отметку с рабочего репера, находящегося на поверхности земли. На бровке устраивают приспособление в виде наклонного бруса или кронштейна, к которому прикрепляют стальную рулетку. Нулевой конец рулетки с подвешенным 10-кг грузом погружают в сосуд, наполненный жидкостью (водой — летом, керосином или соляровым маслом — зимой). Отметку передают с помощью двух нивелиров, один из которых устанавливают на бровке, а другой —на дне котлована (рис. 3. 12).

Для разбивки траншей под ленточные фундаменты от основных осей здания вправо и влево откладываются величины, указанные на рабочих чертежах, которые в сумме составляют ширину подошвы фундамента.

При устройстве ленточных фундаментов ступенчатого типа ширина траншеи должна быть равной ширине фундамента, плюс некоторая величина для установки опалубки, которая согласовывается с автором проекта.

Разбивка котлованов под столбчатые фундаменты ведется по разбивочным основным и вспомогательным осям, в створе которых намечаются центры столбчатых фундаментов. От центров фундаментов производится разбивка контура котлована.

Строительная обноска служит для детальной разбивки осей зданий и их закрепления. Разметку стоек делают так, чтобы ни одна из них не попала на разбиваемую ось. Материалом для стоек служит подтоварник. К стойкам с внешней стороны прибивают доски толщиной 30—40 мм. Верхнюю кромку досок остругивают и с помощью нивелира устанавливают горизонтально.

Наиболее рациональной является инвентарная металлическая обноска. Она устанавливается на высоте 0,4—0,6 м от земли параллельно основным осям, образующим внешний контур здания, на расстоянии, обеспечивающем неизменность ее положения в процессе строительства.

Для устройства обноски провешивают с помощью теодолита линии, строго параллельные основным осям, образующим внешний контур здания.

Перенос осей на обноску производится от закрепленных на местности осевых знаков.

Разбивка оси принимается и проверяется по акту. Отклонение габаритных размеров здания по строительной обноске не должно превышать 5 мм для размеров до 10 м и 20 мм при размерах здания до 100 м и более.

В процессе строительства периодически производится контроль правильности положения обноски.

Приложение 2 вычисление разбивочных данных для вынесения на местность проекта сооружения. Способом прямоугольных координат

1. Координаты точек Б/1 и Б/4 определяют по генплану графически.

Координаты точек Б/1 и Б/4.

2. Решение обратной геодезической задачи.

3. Вычисление разбивочных углов.

4. Вычисляем наклонное расстояние ипо формуле. Для этого по генплану определяют отметки точекIII,IV, Б/1, Б/4.

1. Вычисляем превышения.

2. Вычисляем поправки за наклон линии к горизонту.

3. Поправка в длину линии за компарирование рулетки.

4. Поправка в длину линии за температуру.

5. Значение откладываемых на местности линий будет складываться из проектного значение плюс

Поправки.

6. Допустимая погрешность построения длины линии.

Относительная погрешность.

7. Допустимая погрешность построения угла.

4.8.Точность разбивки.

Вывод: Способ полярных координат

5. Построение верхней бровки котлована.

Точки пересечение основных осей. Определяют графически по генплану.

1. Абсолютная отметка чистого пола первого этажа.

2. Абсолютная отметка дна котлована.

3. Вычисляем превышение между черной (фактической) отметкой

каждой из точек пересечения основных осей и абсолютной отметкой дна котлована (глубина котлована в данной точке):

4. Величина заложения S.

n=2.0

L=1.0см.

studfiles.net

19.6 Передача отметок на дно глубокого котлована и

высокие части сооружения

В практике строительства приходится передавать отметки вниз на дно глубокого котлована и вверх на высокие части сооружения. В таких случаях для передачи отметки кроме рейки применяют стальную рулетку. Наблюдения ведут одновременно двумя нивелирами, один из которых установлен на поверхности, другой на дне котлована или на соответствующем монтажном горизонте. На рисунке 63, а изображена передача отметки на дно глубокого котлована. Над котлованом устанавливают кронштейн (козел), к которому подвешивают рулетку с грузом на нулевом конце. Взяв отсчет а₁ по рейке, установленной на репере А, поворачивают трубу по направлению к подвешенной рулетке и одновременно по обоим нивелирам делают отсчеты, соответственно в

1 и а₁ После этого нивелировщик, стоящий внизу, направляет трубу на рейку, установленную на кол В в котловане, и делает отсчет в₁. Зная отметку Н_А репера А, получим отметку верхнего среза кола В, находящегося в котловане, по формуле

(54)

Для того, чтобы отметка Нв была равна проектной, отсчет по рейке, установленной на дне котлована, должен быть

(55)

Получив отсчет, временный знак на дне котлована перемещают по вертикали до тех пор, пока по рейке не получится отсчет, равный вычисленному по формуле (53).

Рисунок 63 – Схемы передачи отметок на дно глубокого котлована

и высокие части сооружения

Передача отметок на высокие части сооружения по существу ничем не отличается от перенесения отметок на дно глубокого котлована.

Допустим, требуется передать отметку от репера А на репер В, установленный на здании (рисунок 63, б).

Отметка репера В вычисляется по формуле

(56)

Вычислив отметку репера В на монтажном горизонте, на стене отмечают проектную отметку.

19.7 Разбивка на местности круговых кривых

Разбивка кривой начинается с разбивки главных точек кривой, т. е. на чала кривой А

, конца кривой С и середины кривой М (рисунок 64, а).

Для получения этих точек необходимо знать угол поворота γ =180°— β, радиус кривой R, длину касательной АВ = ВС = Т, называемую тангенсом, длину кривой АМС = К, биссектрису ВМ=Б.

Угол измеряется на местности теодолитом в точке В, радиус R назначается применительно к техническим нормативам для проектирования сооружения.

Рисунок 64 – Схемы разбивки главных точек кривой и детальной

разбивки кривой способом перпендикуляров

Зная γ и R , остальные элементы могут быть получены по формулам

(57)

или

(58)

(59)

На практике все элементы кривой выбираются из специальных таблиц по аргументам γ и R . Пример приведен в таблице 20.

Таблица 20- Данные для разбивки главных точек кривых

Отложив на местности от вершины угла поворота В отрезки ВА=ВС=Т, а вдоль биссектрисы угла β отрезок Б, получим начало кривой (НК), конец кривой (КК) и середину кривой (СК).

При строительстве возникает необходимость разбивать не только главные точки кривой, но и выполнять детальную разбивку кривых. В связи с этим между главными точками кривой разбивают промежуточные через 2, 5, 10, 20 м.

Наименьший интервал устанавливается для кривых с радиусом 20—100 м, наибольший — с радиусом 1000 м и более. В практике строительства детальную разбивку кривых чаще всего проводят способами прямоугольных и полярных координат. Первый способ применяется в условиях открытой пло щадки, второй — в стесненных условиях: при наличии застройки, высокой насыпи или глубокой выемки.

Сущность детальной разбивки кривых способом прямоугольных координат заключается в следующем. Допустим, что требуется провести детальную разбивку кривой радиуса R, т. е. найти точки Р₁, Р₂, Р_з, … так, чтобы расстояния между ними по кривой были равны К (рисунок 64, б). Примем касательную АВ за ось Х, а радиус R – за ось У. Положение точек Р₁, Р₂, Р_з, лежащих на кривой, можно определить прямоугольными координатами. Найдем сначала величину угла φ, соответствующего заданной дуге

(60)

Из рисунка 64, б видно, что

(61)

По аналогии могут быть определены координаты всех других точек Р₂, Р₃…, Р_n т. е.

(62)

Абсциссы и ординаты откладывают по касательной и перпендикулярно ей при помощи рулетки или ленты. Перпендикуляры строят эккером или теодолитом.

Разбивку кривой ведут от начала и конца кривой к середине. Координаты, вычисленные по формулам (61) и (62), на практике определяют при помощи таблиц для разбивки кривых.

В таблице 20 записаны значения элементов разбивки главных точек кривой для углов поворота от 45°00’ до 45°20’ и радиуса кривой R =1 м. При угле поворота γ = 45°16’ и R =100 м находим

Т=41,69 м; К=79,00 м; Б=8,34 м.

Значения х и у для детальной разбивки кривой при R =100 м приведены в таблице 21.

Таблица 21-Детальная разбивка кривой

Способ полярных координат или способ углов основан на том, что углы с вершиной в какой-нибудь точке А на окружности (рисунок 65, а), образованные касательной и секущей и заключающие равные дуги, равны половине соответствующего центрального угла. Хорда s радиус R даны.

Рисунок 65- Схемы детальной разбивки кривой способами:

а — углов; б — хорд

Из рисунка 65, а видно, что хорда

(63)

откуда (64)

Далее находим значение φ.

Установив теодолит в точке А, совмещают нуль лимба с нулем алидады, визируют на точку В и от направления АВ вращением алидады откладывают угол φ/2.

Отложив лентой по направлению визирного луча отрезок s, получают точку Р₁ кривой. Затем вращают алидадный круг на угол φ от направления АВ. Совместив начало ленты с точкой Р₁, протягивают ее в сторону визирной оси трубы теодолита и, отложив расстояние s от точки Р₁ получают точку Р₂ кривой и т. д. В точках Р₁, Р₂, Р_з забивают колышки. Недостаток этого способа заключается в том, что ошибки в определении положения точек на кривой растут по мере увеличения их числа.

Способ продолженных хорд. По радиусу R кривой и заданной длине s хорды вычисляют угол φ по формуле (64) и, пользуясь формулой (61), разбивают точку Р₁ кривой способом прямоугольных координат (рисунок 65,б). Закрепив ее, по продолжению хорды АР₁откладывают отрезок s и закрепляют полученную точку Р₂^/. Положение второй точки Р₂ на кривой получают линейной засечкой отрезками s (при помощи ленты) и d (при помощи рулетки). Величина d определяется из подобия равнобедренных треугольников Р₁ Р₂^/Р₂ и ОР₁ Р₂ по формуле

(65)

Для построения следующей точки продолжают хорду Р₁ Р₂ и на продолжении откладывают отрезок s. Из точек Р₂ и Р₃ засекают точку Р₃ радиусами s и d и т. д. Величина отрезка d называется промежуточным перемещением, она постоянна для всех точек кривой.

studfiles.net

Отметка – дно – траншея

Отметка – дно – траншея

Cтраница 1

Отметка дна траншеи ( низа трубы) в месте установки обноски – в узловом колодце – должна быть ( по проектному профилю) SA 109, 16; отметка верхней грани: полки, определенная нивелировюй, – г2 113 262 При длине ходовой визирки hi 4 м длина постоянной визиры.  [1]

Отметка дна траншеи под фундаменты стен, расположенных по осям А, Б и 1, должна быть – 1 800, так как такую отметку имеет подошва фундамента.  [2]

Отклонения отметок дна траншеи от проектных не должны превышать 5 см на участке длиной 1 М для трубопроводов диаметром менее 1220 мм, и 10 см – для трубопроводов диаметром 1220 мм и более.  [3]

Перед укладкой труб должно быть проверено соответствие отметок дна траншеи ( или песчаной подушки) проектным данным. При несоответствии отметок дна траншеи проектным данным необходимо внести соответствующие исправления в земляные работы, что нетрудно сделать, если основанием газопровода служит песчаная постель.  [4]

При работе системы по схеме непрерывного цикла допускается отклонение отметки дна траншеи только в сторону недобора, а при прерывистом цикле – в обе стороны.  [5]

Длина визирки вычисляется как разность отметок верха неподвижной визирки и отметки проектного дна траншеи или низа внутренней стороны трубы. Правильность рытья траншеи или укладки труб контролируют следующим образом: подвижную визирку опускают нижним концом на проверяемую точку и смотрят, находятся ли на одной линии все три визирки: подвижная и обе неподвижных. Если планка ходовой визирки выходит над линией, соединяющей постоянные визирки, то это значит, что проверяемая точка еще высока и дно траншеи необходимо углубить, а трубу опустить.  [6]

Рыхление грунта осуществляется шпуровыми зарядами на глубину промерзания грунта, если отметка дна траншеи находится ниже ее, и на глубину траншеи – в противном случае. Применение специальных навесных рыхлителей позволяет значительно повысить темп землеройных работ. Разрыхленный грунт планируется бульдозером, а разработка траншеи выполняется одноковшовым экскаватором. Протяженность разрыхляемого уча -, стка принимается равной сменной производительности одноковшового экскаватора во избежание повторного смерзания грунта.  [7]

Отметка любой точки поверхности земли от уровня моря называется черной отметкой, отметка дна траншеи над уровнем моряШв – ваетои Красно.  [8]

Режим водоотлива должен быть таким, чтобы уровень воды всегда находился ниже отметки дна траншеи. При небольшом притоке грунтовых вод колодец изготовляется в виде деревянного бездонного ящика размером 0 7 X I м или 1 X 1 м, в стенках которого просверливают отверстия, закрываемые сеткой, для стока воды. Ящик вкапывают в дно траншеи и углубляют по мере рытья траншеи, осаживая его ударами кувалды.  [9]

При выполнении земляных работ контролируются следующие параметры: черные отметки земли, отметки дна траншеи, ширина траншеи по дну, откосы, соосность траншеи и створа перехода.  [11]

При сооружении трубопровода во второй трети зимы глубина рыхления принимается равной глубине траншеи или глубине промерзания, если отметка дна траншеи находится ниже ее. Глубокое рыхление осуществляется роторным экскаватором, оборудованным дополнительным устройством для обратной засыпки или же роторным экскаватором и бульдозером. В северных и восточных районах СССР целесообразно принимать глубину рыхления грунта на полный профиль траншеи, независимо от времени года строительства.  [12]

На продольных профилях должны быть указаны местонахождение и отметки постоянных реперов, принятых за основу, пикетаж, уклон, черные и красные отметки поверхности земли, отметки дна траншеи, отметки всех пересекаемых газопроводом подземных сооружений с указанием необходимых размеров, горизонтальных углов поворота, а также геологический разрез трассы, места установки задвижек, водосборников и других элементов газопровода.  [13]

На продольных профилях должны быть указаны местонахождение и отметки постоянных реперов, принятых за основу, пикетаж, уклон трубопровода, черные и красные отметки поверхности земли, отметки дна траншеи, отметки всех пересекаемых газопроводом подземных сооружений с указанием необходимых размеров, горизонтальных углов поворота, а также геологический разрез по трассе, места установки задвижек, водосборников и других элементов газопровода.  [14]

Обычно глубина траншей принимается на 15 – 20 см больше проектной; это необходимо для того, чтобы частицы грунта, транспортируемые потоком во взвешенном состоянии по дну русла и скатывающиеся в траншею, не повысили бы отметки дна траншеи выше проектных.  [15]

Страницы:      1    2    3

www.ngpedia.ru

66 Расчет границ откосов котлована.

После детальной разбивки осей производят на поверхности земли обозначение границ откосов котлована. Из разреза по направлениям основных осей (рис. 65) видно, что отметка точки нулевых работ Н₀ может быть получена по следующим формулам:

Н₀ = Н₁ + i_ф^. d, Н₀ = Н_к + i_пр ^. d ;

где Н₁ – фактическая отметка, соответствующая точке пересечения ос­новных осей, определяемая по топографическому плану,

Н_к – проектная отметка дна котлована,

i_ф – фактический уклон поверхности земли в нап­равлении основной оси сооружения,

i_пр – проектный уклон откоса котлована,

d – ширина откоса.

Рис. 65 Схема для расчета ширины откоса котлована

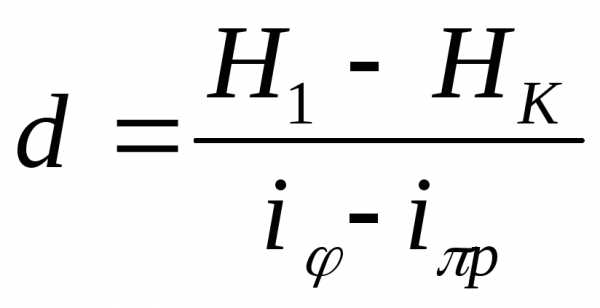

Приравняв правые части приведенных формул получим:

Для примера предположим, что Н₁ = 219.20 м, Н_к = 215.20 м, i_ф = 0.100, i_пр = 1.000.

Тогда, d = (219.20 – 215.20) / (1.0 – 0.1) = 4.4 м.

Аналогично выполняют расчеты ширины (расстояния в плане между ниж­ней и верхней бровками) откоса по всем направлениям, совпадающим с ос­новными осями и параллельным им, через 6…12 м. Вычисления и получен­ные значения оформляют в специальной ведомости и на разбивочном черте­же. При этом дополнительно учитывают ширину пазух (расстояние от на­ружной грани фундамента до нижней бровки откоса котлована) и расстоя­ние от осей до наружной грани фундамента.

На местности контуры верхней бровки и основания откосов закрепля­ют колышками через 6…12 м, а также на углах повората. Затем выполня­ют рабочую съемку, устанавливают колья-маяки для зачистки дна и отко­сов, подсчитывают объемы земляных масс. В котлован переносят не менее двух рабочих реперов.

Передачу осей в котлован осуществляют построением створов по со­ответствующим точкам на обноске с помощью струн и нитяного отвеса или теодолита с закрепленных створных знаков.

Завершающей стадией при работах нулевого цикла считается вынесе­ние осей наружных и внутренних стен на цоколь здания. При этом выпол­няют исполнительную съемку и составляют схему, на которой показывают положение и отклонение осей от проектных значений, действительное расстояние между осями и фактические отметки поверхности перекрытий.

67. Передача отметок на дно котлована и монтажный горизонт.

Для передачи отметок на дно котлована с крутыми откосами или на монтажный горизонт используют методы геометрического или тригонометри­ческого нивелирования. При этом должны быть известны отметки ближайших реперов Н_рп и проектные отметки на дне котлована Н_к или монтажном го­ризонте Н_м (рис. 67). Непосредственно из рисунка видно, что “проектные рейки” на монтаж­ном горизонте b_м и на дне котлована b_к будут:

b_м = Н_рп + а + сd – H_м, b_к = Н_рп + а’ + c’d’ – H_к,

где а и а’ – отсчеты по черным сторонам реек, установленных на ре­пере,

сd и c’d’ – длины отрезков определяемые по отсчетам на рулетках, подвешенных на кронштейнах соответственно на монтажном горизонте и на верхней бровке откоса котлована и натянутых вертикально с помощью грузов.

Погрешность передачи отметки методом геометрического нивелиро­вания с использованием рулетки и реек составляет около 4 мм, если при­нять погрешность одного отсчета по рейке и рулетке равной 2 мм (2 ^. 4).

Рис. 67 Схема передачи отметок методом геометрического нивелирования

Метод тригометрического нивелирования, выполняемый с помощью технического теодолита, на порядок менее точен по сравнению с геометрическим и сводится к вычислению и построению вертикального угла n и закреплению соответствующей этому углу точки С с заданной проектной отметкой Н_пр (рис. 68)

Рис. 68. Схема передачи проектной отметки на монтажный горизонт

методом тригонометрического нивелирования

Угол наклона визирной оси теодолита определяется в этом случае по известной формуле:

 = arctg(h/d),

где h = Н_пр – Н_рп– I,

d – горизонтальное проложение между прибором и точкой С,

I – высота прибора.

При невозможности непосредственного измерения величины d, это расстояние может быть определено как неприступное по теореме синусов.

studfiles.net

Перенос осей и отметок на дно котлована — КиберПедия

После исполнительной съемки котлована под фундаменты и установления соответствия котлована проекту на дно по­верхности земли переносят оси. Действия по переносу осей раз­личны в зависимости от глубины котлована и вида фундамента. Для ленточных фунда­ментов промерами по об­носке оси фундаментов смещают на наружные грани конструкций фун­дамента и точки закреп­ляют на обноске. В про­цессе выполнения работ створы получают при по­мощи струн, причем створ струны проектируют намонтажный уровень отве­сами и точки закрепляют. Иногда на монтажном уровне через эти точки также натягивают струну и получают монтажную ось, относительно которой выполняют укладку сбор­ных ленточных фунда­ментных блоков или ус­тановку опалубки для монолитных фундаментов.

Рисунок 6- Схема переноса осей в котлован



Рисунок 7- Схема передачи отме­ток в котлован



При неглубоких котло­ванах работы по переносу сей в котлован выполняются аналогично описанным или при­меняется створная засечка при помощи теодолита. Для этого теодолит устанавливают над точкой закрепления оси здания или сооружения на поверхности (или над обноской) A Визируют на противоположную точку оси D , наклонив трубу, закреп­ляют створ в котловане двумя точками В, С (рис.). Для контроля проектирование выполняют в обратном направлении. Таким образом переносят все четыре оси здания и на дне кот­лована по этим точкам натягивают струны. При необходимости створ сдвигают на наружные грани конструкций фундамента.

В глубоких котлованах на дне строят обноску на высоте 0,8—1,5 м над основанием котлована и на нее створными за­сечками передают основные оси со знаков их закрепления так же, как это делают на поверхности земли. Дальйнешую раз­бивку фундамента выполняют по обноске. В этом случае об­носку на поверхности не строят.

Основным способом точной передачи отметок в котлован яв­ляется способ геометрического нивелирования. Если в резуль­тате постоянного контроля за выемкой грунта установлено, что до проектной отметки осталось в пределах 10 см, то выполняют точную передачу отметки в котлован. Перед этим на дне закла­дывают два грунтовых временных репера или марки. На бровке укрепляют кронштейн или наклонный брусок для подвеса ру­летки. К нижнему концу рулетки подвешивают груз и опускают его в сосуд с жидкостью для предотвращения колебаний. От­метку передают с помощью двух нивелиров (рис. ). На ра­бочий репер и на репер на дне котлована Р₂устанавливают рейки. Посередине между рулеткой и реперами устанавливают нивелир I, а на дне — нивелир II. Берут отсчеты по рейкам а и Ь и одновременно отсчеты по рулетке с и d. Отметку репера вычисляют по формуле

Для контроля измерения повторяют, изменив высоту при­бора.

Передачу отметки в случае отсутствия двух нивелиров воз­можно выполнить и с помощью одного нивелира. Схема пере­дачи остается прежняя, а порядок измерения должен быть сле­дующий. Сначала берут отсчеты по рейке и рулетке на поверх­ности, затем переносят нивелир на дно котлована и берут отсчеты по рулетке и по рейке. Меняют высоту нивелира и повто­ряют взятие отсчетов в обратном порядке на дне и на поверх­ности. Правильность передачи отметки контролируется расхож­дениями в двух приемах. Кроме того, в котлован необходимо независимо передать отметку на два репера. Контролем также служит нивелирный ход, проложенный между этими реперами по дну котлована. Основной погрешностью при передаче от­метки на дно котлована одним нивелиром является недостаточ­ная жесткость укрепления кронштейна и подвеса рулетки. Кроме того, в разность отсчетов с—dнеобходимо вводить по­правки за компарирование и температуру рулетки. Отметки пе­редаются как в абсолютной системе высот, так и в условной, когда за точку отсчета принимается строительный нуль.

cyberpedia.su

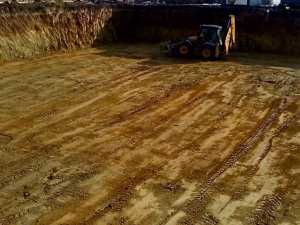

Планировка дна котлована в заданные отметки
