Седельный тягач SHACMAN 6х6

Двигатель тягача
Название	WP12.430E40
Производитель	Weichai Power
Тип	Дизельный с турбонаддувом
Количество цилиндров / Расположение	6, рядное
Мощность, л.с./кВт (об./мин.)	430 (376)
Рабочий объем, л	11,6
Максимальный крутящий момент, Нм (об./мин.)	1800 (1000-1400)
Степень сжатия	17:1
Средний расход топлива, л/100 км	38
Экологический стандарт	Евро-4
Расположение двигателя	Продольно, спереди
Система питания	Впрыск топлива под давлением
Производитель системы питания	BOSCH
Система охлаждения	Жидкостная
Коробка предач тягача
Название	12JS200TA
Тип	12-ступенчатая синхронизированная
Производитель	Shaanxi Fast Gear
Кол-во предач	Вперед -12, назад - 2
Основные характеристики тягача
Тип	Седельный тягач
Колесная формула	6x6
Кабина	Низкая (H=3200)
Допустимая полная масса прицепа, кг:	35500
Высота седла, мм:	1370
Емкость топливного бака, л:	400
Максимальная скорость, км/ч:	98
Кабина (высота, мм):	(3700)
Клиренс, мм:	240
Минимальный радиус поворота, м:	8
Максимальный преодолеваемый уклон, %:	38
Габаритные размеры седельного тягача
Длина / Ширина / Высота, мм:	6925 / 2490 / 3684
Колесная база, мм:	3225+1350
Колея передних / задних колес, мм:	2036 / 1800
Весовые характеристики тягача
Снаряженная масса, кг:	9400
Полная масса, кг:	25000
Распределение полной массы по осям:
- на переднюю ось, кг:	7000
- на заднюю ось (тележку), кг:	18000
Допустимая полная масса автопоезда, кг:	39600
Допустимая нагрузка на ССУ, кг:	10500
Сцепление тягача
Тип:	Сухое, диафрагменное, однодисковое
Подвеска тягача
Передняя:	Заисимая, на двух полуэллиптических многолоистовых рессорах, со стабилизатором поперечной устойчивости
Задняя:	Зависимая, рессорная, с гидравлическими амортизаторами, со стабилизатором поперечной устойчивости
Рулевое управление тягача
Тип:	Реечное с гидроусилителем
Тормозная система седельного тягача
Рабочая:	Пневматическая, двухконтурная, раздельная, с тормозными механизмами барабанного типа
Стояночная:	Тормозные механизмы с пружинным энергоаккумулятором
Вспомогательная:	Моторный тормоз-замедлитель
Шины
Размерность:	12.00R20, двускатная ошиновка

orland.pro

Седельный тягач 65225 6х6

ВЕСОВЫЕ ПАРАМЕТРЫ И НАГРУЗКИ
Нагрузка на седельно-сцепное устройство, кг	22000
Полная масса а/м, кг	33360
нагрузка на заднюю тележку, кг	25860
нагрузка на передний мост, кг	7500
Полная масса автопоезда, кг	75360
Полная масса полуприцепа, кг	64000
Снаряженная масса, кг	11285
нагрузка на заднюю тележку, кг	5890
нагрузка на передний мост, кг	5395
ДВИГАТЕЛЬ
Модель двигателя	740,632-400
Диаметр цилиндра и ход поршня, мм	120/130
Макс. полезный крутящий момент, Нм (кгсм)	1766 (180)
при частоте вращения коленвала, об/мин	1300
Максимальная полезная мощность, кВт (л.с.)	294 (400)
при частоте вращения коленчатого вала, об/мин	1900
Рабочий объем, л	11,76
Расположение и число цилиндров	V-образное, 8
Система топливоподачи	Common Rail
Степень сжатия	16,8
Тип двигателя	дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
КОРОБКА ПЕРЕДАЧ
Модель КП	ZF 16S1820
Передаточные числа на передачах	1-13,8-12,92; 2-11,54-9,49; 3-7,93-6,53; 4-5,46-4,57; 5-3,82-3,02; 6-2,53-2,08; 7-1,74-1,43; 8-1,00-0,84; ЗХ-12,92-10,80
Тип	механическая, шестнадцатиступенчатая
Управление	механическое, дистанционное
Число передач КП	8
ГЛАВНАЯ ПЕРЕДАЧА
Передаточное отношение***	5,11 или 5,143 (в зависимости от комплектации)
КАБИНА
Исполнение	со спальным местом
Подвеска	пневматическая
Тип кабины	расположенная над двигателем, с высокой крышей
КОЛЕСА И ШИНЫ
Размер обода	8,5-20
Размер шин	12.00 R20
Тип колес	дисковые
Тип шин	пневматические, камерные
РАЗДАТОЧНАЯ КОРОБКА
Тип	механическая, двухступенчатая с блокируемым межосевым дифференциалом
Управление	пневматическое
СЕДЕЛЬНО-СЦЕПНОЕ УСТРОЙСТВО
Диаметр сцепного шкворня, мм	50 (2") или 90 (3,5") (в зависимости от комплектации)
Тип ССУ	с 2-мя или 3-мя степенями свободы, литое (в зависимости от комплектации)
СИСТЕМА ПИТАНИЯ
Вместимость топливного бака, л	500
СЦЕПЛЕНИЕ
Привод	гидравлический с пневмоусилителем
Тип	диафрагменное, однодисковое, мод. ZF SACHS MFZ-430
ТОРМОЗА
Привод	пневматический
Размеры диаметр барабана, мм	420
Ширина тормозных накладок, мм	180
ХАРАКТЕРИСТИКА А/П ПОЛНОЙ МАССОЙ
Максимальная скорость, не менее, км/ч	80
Угол преодолеваемого подъема, не менее, % (град)	18 (10°)
ЭЛЕКТРООБОРУДОВАНИЕ
Аккумуляторы, В/А·ч	2х12/190
Генератор, В/Вт	28/2000
Напряжение, B	24

xn--80aohd4b.xn--p1ai

Седельно-балластный тягач MAN TGS 40.540 6x6 BВS-WW

Истинный потенциал

Даниил Минаев, фото автора

Производитель:	MAN Truck&Bus Vertrieb GMBH
Модель:	седельно-балластный тягач MAN TGS 40.540 6x6 BВS-WW
Начало продаж в России:	январь 2017 г.

Продолжаем знакомить читателей с тяжёлой техникой MAN, способной перемещать в пространстве автопоезда полной массой до 250 т. Прошлой осенью мы исследовали седельно-балластный тягач MAN TGХ 41.680 8x6 BВS, сегодня настал черёд ещё одной не менее эксклюзивной машины – MAN TGS 40.540 6x6 BВS-WW.

Из простого тягача надо сделать силача

В отличие от машины с колёсной формулой 8х6, протестированной осенью, тягач 6х6 является не специальной конвертированной версией, а глубокой серийной специализацией техники. У MAN TGХ 41.680 8x6 BВS, чтобы реализовать сложную компоновку осей и при этом уложиться в требования габаритных нормативов, пришлось изготовить особую «ступенчатую» раму с переменной высотой лонжеронов, в случае с 6х6 без таких осложнений удалось обойтись. Предмет сегодняшнего теста – MAN TGS 40.540 6x6 BВS-WW впервые был показан в Ганновере в 2012 году, но был обут в зубастый односкат, посему не укладывался в 2500 мм допустимой габаритной ширины для дорог общего пользования.

Признаки шика и заботы о водителе тяжёлой техники: высокая кабина LX с двумя спальниками, климат-контроль, два автономных отопителя, электростеклоподъёмники, холодильник, складной столик и ещё масса приятных мелочей

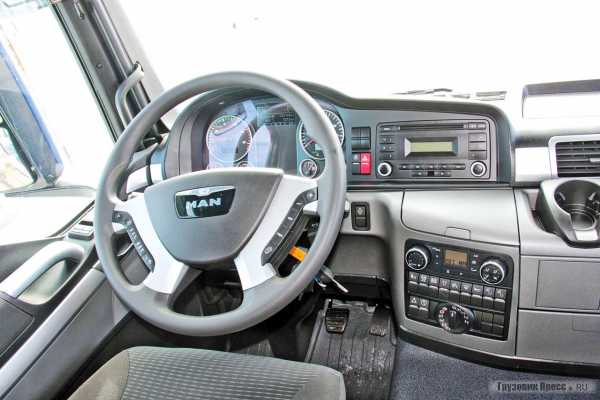

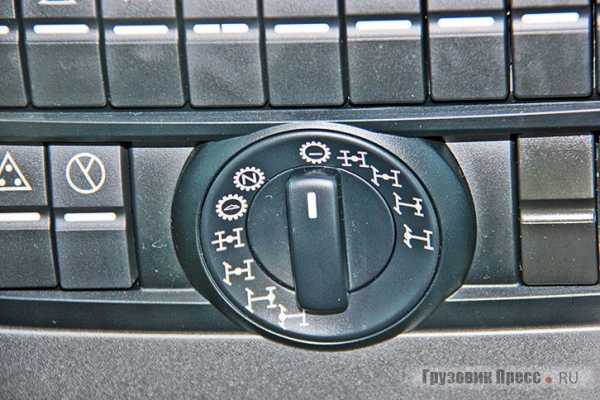

Такие простые органы управления сложной трансмиссией со множеством блокировок и режимов

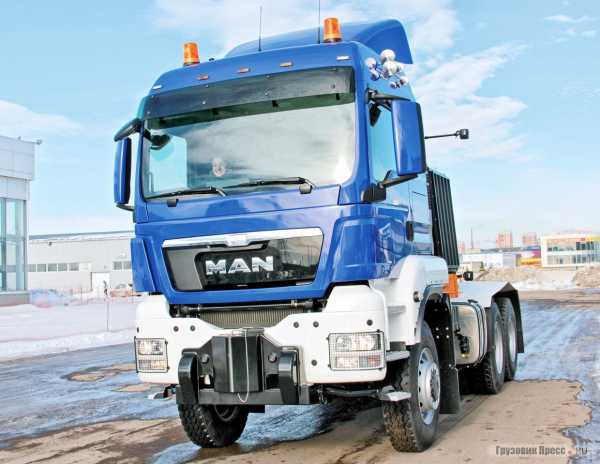

Доброжелательный образ

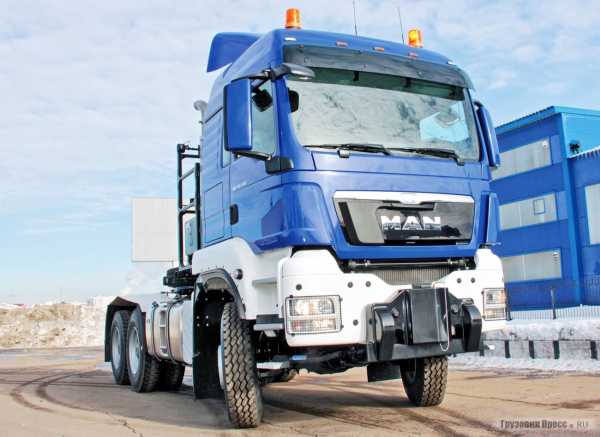

Версия, привезённая в Россию, оснащена колёсами размерностью 325 / 95 R24, из-за чего образ сурового и мощного тягача не страдает налётом брутальности и гигантизма, и это заметно с первых мгновений знакомства.

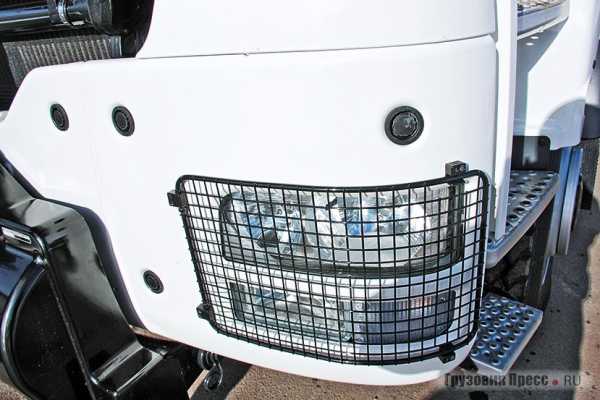

Прежде чем приступить к рассмотрению деталей, позволю себе немного эмоций. Высота самой нижней дополнительной подножки от уровня земли «всего» 670 мм, а спереди угрожающе смотрит на меня массивный пуш-блок, за кабиной на раме «башня» дополнительного оборудования, дополнительное ТСУ на корме, БРС для подключения гидравлики спереди и сзади – все эти атрибуты свидетельствуют о необычном предназначении мощного и статного грузовика. Но вместе тем его небесного цвета бело-голубой окрас, стильные флейты хромированных клаксонов и хитрый прищур блок-фар придают ему образ нарядного и дружелюбного к водителю автомобиля: он сильный и мужественный, а не страшный и агрессивный.

Играючи возит пару сотен тонн

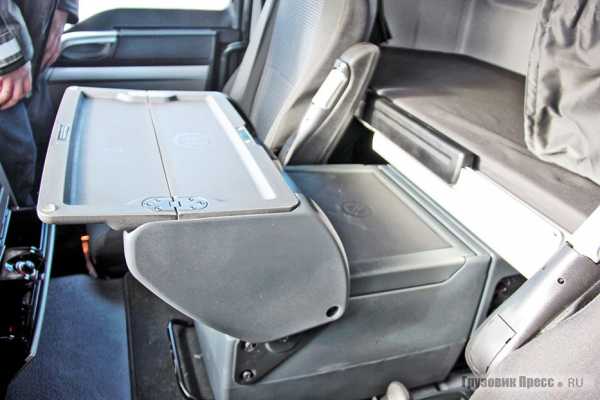

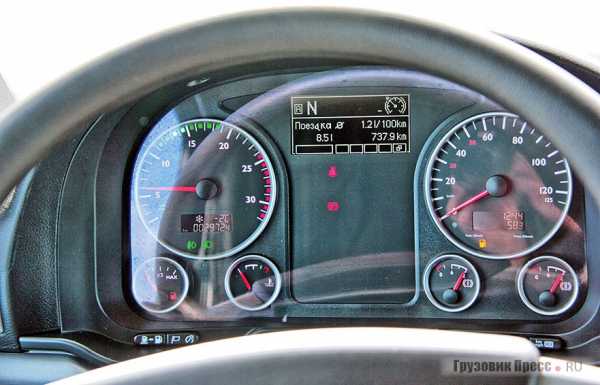

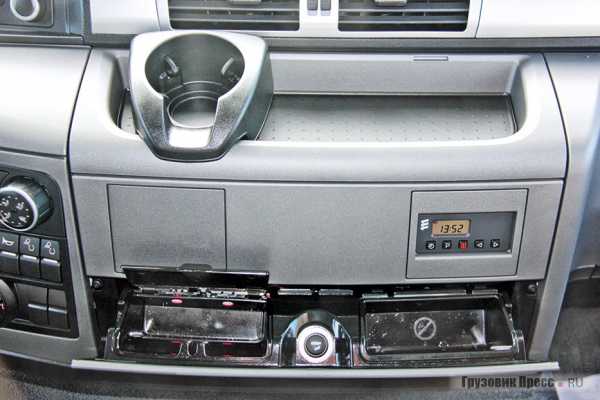

Высоченный потолок кабины LX, два широченных спальных места, трансформируемый столик, холодильник, два автономных отопителя – жидкостный и воздушный «фен», кондиционер, розетки на 12 и 24 В и даже, вопреки пропаганде,…опция под названием «набор курильщика». Это только для жизни, когда автопоезд мирно дремлет на стоянке. А для работы вот что.

Прежде всего (я отметил это сразу) сиденье не только водителя, но и пассажира на пневмоподвеске. А ещё изумительный набор зеркал и тончайшие нити обогрева на ветровом стекле, дополнительные выдвижные фонари для подсветки негабаритного груза не позволят упрекнуть конструкторов в том, что они не позаботились об отменном обзоре. Довольно сложная трансмиссия, имеющая пять режимов движения (три вперёд и два назад) и десять вариантов блокировок, управляется всего лишь поворотом двух рукояток.

Жаль, что у меня сегодня нет возможности попробовать этот тягач в составе автопоезда, осознать, как при помощи лишь одного человека в тандеме с современной техникой можно перемещать в пространстве сотни тонн и кубометров нестандартных, тяжеленных и негабаритных грузов. Здесь можно немного заострить внимание на цифрах. В спецификации MAN TGS 40.540 6x6 BВS-WW, в разделе «разрешённые массы и осевые нагрузки» – три столбца с цифрами. Первый – данные с учётом национальных требований, второй – технически возможные значения, и самый интересный третий столбец – принципиально возможный вес, исходя из запасов прочности, без учёта характеристик и расчётных данных некоторых систем автомобиля. Так вот максимально возможная полная масса тягача может достигать 40 000 кг, полная масса автопоезда – 250 000 кг, нагрузка на передний мост и заднюю тележку соответственно 9000 и 32 000 кг. Немало! А теперь поехали кататься.

Раскатить и сдвинуть

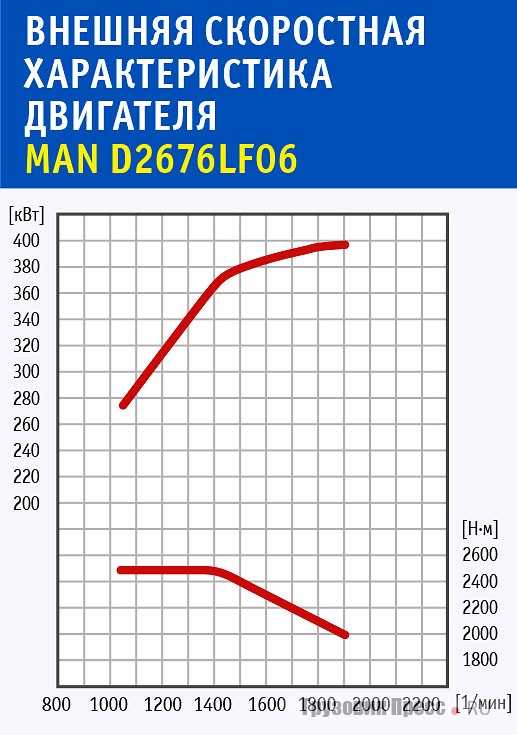

Максимальная мощность 540 лошадей и 2500 Нм крутящего момента просто так не пройдут от мотора к колёсам, когда речь идёт о таких колоссальных нагрузках. Поэтому в трансмиссии керамическое сцепление и гидротрансформатор WSK440. Задача гидротрансформатора лишь чуть раскатить автопоезд, дать ему тронуться с места, дальше он блокируется и начинает работать керамическое сцепление, обеспечивая переключение передач автоматизированной КП ZF 12 AS 2540 OD MAN TipMatic.

Водителя, который в первый раз оказался за рулём этого тяжелоатлета момент трогания с места немного пугает. Дело в том, что без нагрузки, что там масса тягача вне автопоезда, гидротрансформатор срабатывает довольно резко: включаю «драйв», через мгновение ощущаю толчок и пару секунд идёт приличное ускорение, машина буквально подрывается с места, затем момент блокировки, и начинается «мирная жизнь», когда грузовик становится плавным, и послушно соглашается с действиями своего шофёра.

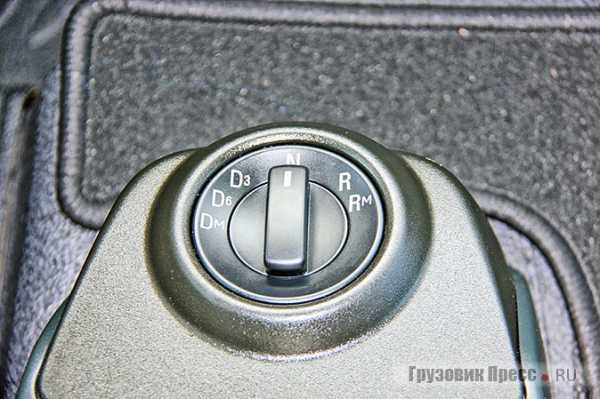

Да, а что это за режимы движения «Dm» и «Rm»? Так это и есть имитация частично выжатого сцепления для обеспечения точности выполнения манёвров в ограниченном пространстве, и примени я их сразу, то пугающего ускорения при трогании смог бы избежать.

Когда я вдоволь накатался, заметил ещё одну деликатную по отношению к водителю особенность этого тяжеловоза. В кабине, несмотря на рессоры на всех осях и подвеску кабины на пружинах, без пневматики совершенно не трясёт на неровностях, не замечает тягач и «лежачих полицейских», и железнодорожный переезд мы пересекли невозмутимо, при этом не опускаясь до скорости черепахи и не допрыгнув до потолка. Респект!

Агрегатное построение

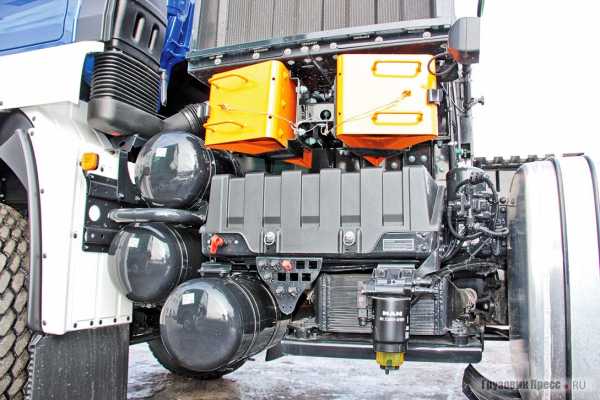

Любой грузовик начинается с рамы. У MAN TGS 40.540 6x6 BВS-WW изначально стандартная рама в исполнении для строительной техники усилена дополнительными косынками и вставками в лонжероны. Но в отличие от часто применяемых вставок на всевозможных самосвалах, миксерах и автокранах здесь они использованы локально, не на всю длину. За кабиной на специальном подрамнике разместились дополнительные компоненты системы охлаждения, гидростанция, бак с антифризом и сцепное оборудование.

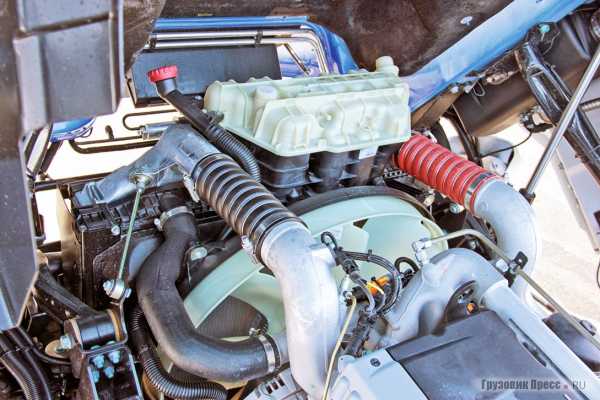

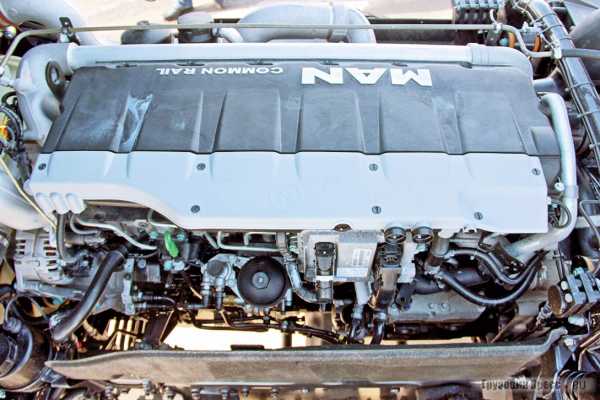

Двигатель на предмете нашего теста модели MAN D2676LF06 рядный, с раздельными головками цилиндров, имеет 4 клапана на цилиндр, привод ГРМ со стороны маховика, рабочий объём – 12,4 л (V8, который был установлен на тягаче 8х6, протестированном прошлой осенью уже снят с производства). Экологический класс пятый достигается применением рециркуляции отработавших газов SCR и впрыском AdBlue. Система питания – Common Rail.

С мотором, как уже говорилось, через гидротрансформатор WSK440 и керамическое сцепление агрегатируется 12-ступенчатая автоматизированная КП модели ZF 12 AS 2540 OD MAN TipMatic. Затем при помощи карданных передач в исполнении для повышенных нагрузок (индекс 029GC) крутящий момент приходит на раздаточную коробку модели G 253 MAN, имеющую несимметричный дифференциал, отвечающий за неравное распределение крутящего момента между передней осью и задними, что даёт возможность большей реализации сцепного веса. Эта «раздатка» плюс ко всему двухступенчатая: передаточные отношения соответственно 1,582 и 0,981 с «нейтралью».

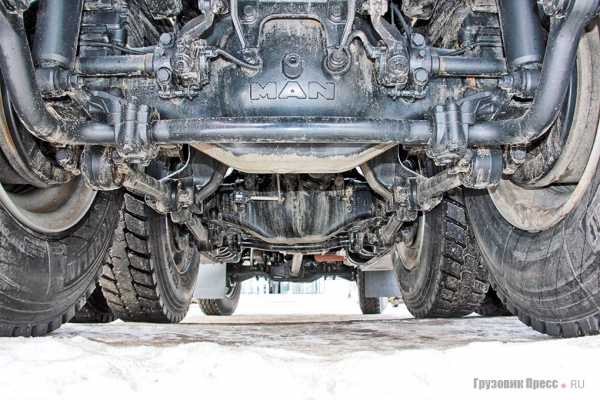

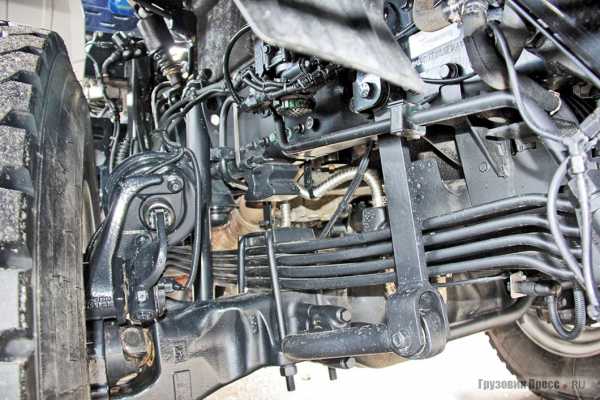

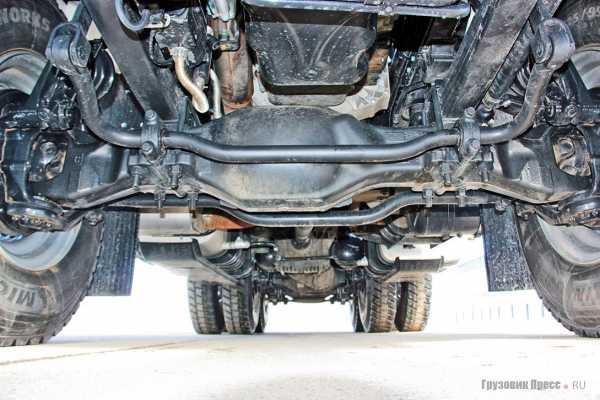

Передний мост – ведущий, с подключаемым приводом, грузоподъёмностью 9 т, на четырёхлистовых параболических рессорах, второй проходной и третий мосты также ведущие, 16-тонные, на рессорах. Передаточное отношение ведущих мостов – 5,33. Стабилизаторы поперечной устойчивости применены на всех трёх осях.

Балластные возможности

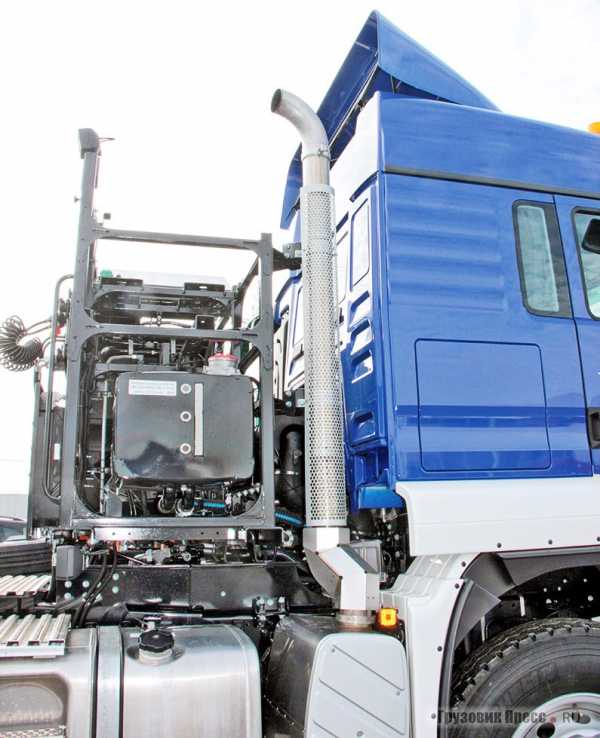

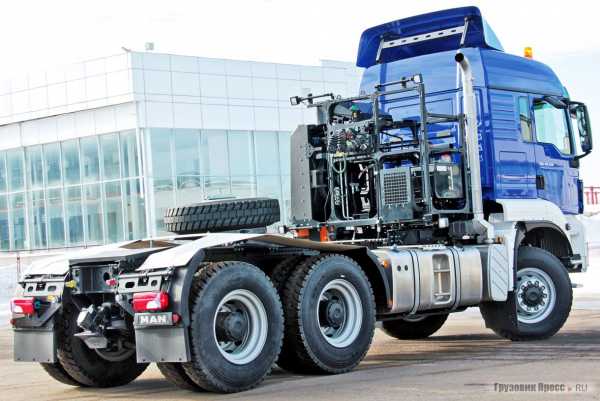

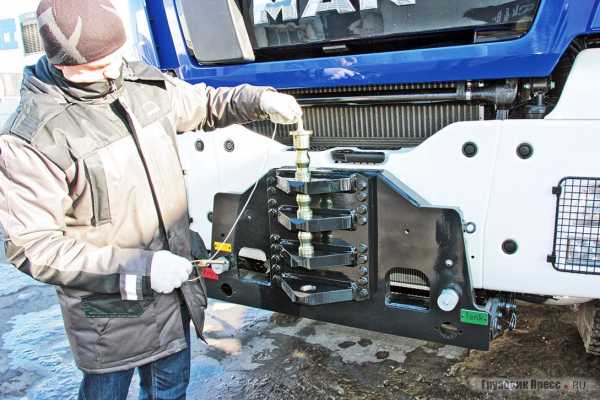

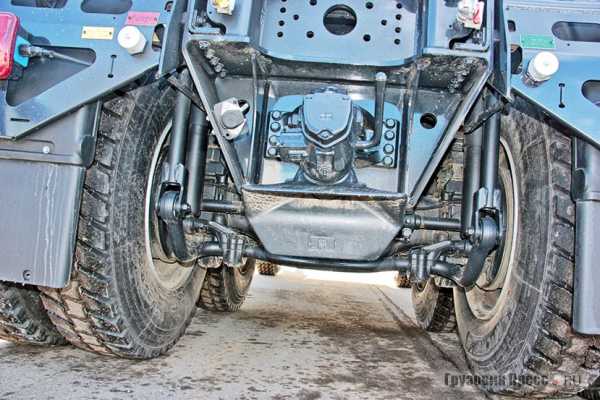

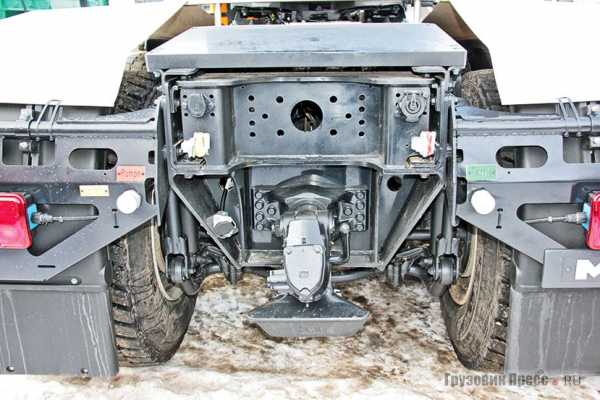

Помимо седельного наш тягач может быть и балластным. Об этом свидетельствуют дополнительное ТСУ ROCKINGER 56 E сзади и регулируемое по высоте фронтальное балластное сцепное устройство (пушпульный блок) спереди, и там и там не забыли про быстросъёмные соединители для гидравлических магистралей. Пушпульный блок даёт дополнительные возможности не только для тяги, но и для торможения, сдерживания тяжёлого автопоезда на уклоне и контроля тяги. В случае подобного сценария эксплуатации необходима установка на седельно-сцепное устройство дополнительного балластного модуля, который представляет собой компактную, но тяжёлую надстройку, имеющую шкворень для зацепления с седлом, ещё при этом на раме устанавливается набор креплений для надёжной фиксации. Седельно-сцепное устройство здесь JOST JSK 38 G-1 3,5’’ с конструктивной высотой 190 мм, плита седельно-сцепного устройства имеет толщину 16 мм, размер предустановки ССУ составляет 1075 мм от центра последней оси.

Этот тягач может быть как седельным, так и балластным

P.S.

Как это ни удивительно, MAN TGS 40.540 6x6 BВS-WW ввезён в Россию в единственном экземпляре «на склад», а не заказан конкретным клиентом, этот автомобиль должен доказать будущим покупателям истинный потенциал и возможности немецкого концерна из Нюрнберга…

Техническая характеристика автомобиля MAN TGS 40.540 6x6 BВS-WW

Параметр	Значение
Колёсная формула	6х6
Полная масса, кг (технически допустимая)	40 000
Полная масса автопоезда, кг	250 000
Допустимая нагрузка на 1-/2-/3-ю оси, кг (технически допустимые, без учёта требований национальных стандартов)	9000/16 000/16 000
Двигатель: тип рабочий объём, л мощность, л.с. крутящий момент, Н∙м	D2676LF06 Дизельный, 6 цилиндров в ряд, Euro 5 12,4 540 при 1900 мин-1 2500 при 1050–1350 мин-1
Коробка передач: тип количество ступеней вперёд/назад	ZF 12 AS 2540 OD MAN TipMatic Автоматизированная, с гидротрансформатором 12/2
Передаточное число ведущих мостов	5,33
Подвеска	Рессорная на всех осях
Тормозная система	Пневматическая MAN BrakeMatic (электронная тормозная система)
Шины	325/95 R24
Вместимость топливных баков, л	560 + 310
