ЗИЛ-130 — история легендарного советского грузовика — журнал За рулем
О чем вы подумаете, услышав «ЗИЛ»? О правительственном лимузине? Или о холодильнике? А может, о лихорадочной застройке бывшей территории завода? Уверен, что у большинства в голове материализуется образ бело-голубой кабины 130-го! Ведь это самая успешная модель бывшего автогиганта, отмечающего в этом году вековой юбилей. Проследим жизненный путь легендарного грузовика: от рождения до ухода на покой.
Первые шаги
К началу пятидесятых ЗИС-150, разработка которого началась еще в довоенный период, морально устарел. ЗИЛ-164, серийный выпуск которого начался в 1957 году, оказался лишь временным решением. По сути, это была глубокая модернизация все той же 150-й модели. Государству требовалась совершенно новая машина. Первые опытные образцы ЗИЛ-130 грузоподъемностью в четыре тонны были построены в конце 1956 года. Под капотом установили рядный шестицилиндровый двигатель ЗИЛ-120, знакомый по предыдущей модели.
Но вскоре от этого мотора отказались в пользу нового агрегата. Двигатель V8 рабочим объемом шесть литров выдавал 150 л.с. Степень сжатия была всего 6,5 единиц, зато двигатель мог работать на 72-м бензине. На доводку и испытания автомобиля ушло шесть лет, и первые опытные партии были собраны в 1962 году. Но машины требовали дополнительных доводочных испытаний. Масштабное производство стартовало лишь 1 октября 1964 года.
Двигатель ЗИЛ-508
Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.
Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.
Явление народу
Грузовик по тем временам получился новаторским, с невиданным для советского водителя уровнем комфорта.
Рулевое управление было c гидроусилителем, а пятиступенчатая коробка передач оснащалась синхронизаторами всех, кроме первой, передач. Автомобиль спокойно трогался со второй, а первая ступень была нужна лишь для бездорожья или очень крутых подъемов. Потому ее сделали прямозубой.
Прототип ЗИЛ-130, 1956 г.
На фото прототип первой серии, построенный в 1956 году.
На фото прототип первой серии, построенный в 1956 году.
Весьма смелым, даже по международным стандартам, был экстерьер грузовика. Внешний вид доверили молодому выпускнику «Строгановки» (Московского художественно-промышленного училища) Эрику Владимировичу Сабо. Ничего подобного до тех пор, да и потом, среди нашей грузовой техники не было. Рельефная решетка радиатора, стильные обводы кабины и, самое главное, панорамное лобовое стекло! Подобным изяществом могли похвастать разве что правительственные ГАЗ-13 Чайка и ЗИЛ-111.
ЗИЛ-130 из первой опытной партии 1962 г.
Автомобиль из первой опытной партии 1962 года. Для доводки новые ЗИЛы отправили в большие испытательные пробеги по Крайнему Северу.
Автомобиль из первой опытной партии 1962 года. Для доводки новые ЗИЛы отправили в большие испытательные пробеги по Крайнему Северу.
Еще одной отличительной чертой нового автомобиля стала расцветка. До этого основным цветом для подавляющего большинства советских грузовиков был хаки — чтобы оперативно мобилизоваться в случае войны. Но 130-й получил небесно-голубую кабину с белым передком. Конечно, были и другие цвета, в том числе и темно-зеленый. Но большинство автомобилей были именно голубого цвета.
ЗИЛ-130
Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года.
Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года.
ЗИЛ-130 быстро завоевывал любовь водителей. Он оказался красивым, динамичным и комфортным.
Грузоподъемность составляла пять тонн — больше собственной массы автомобиля. Но главное, что он получился очень выносливым. Расчетный пробег до капитального ремонта в 300 тысяч километров для шестидесятых был очень приличным показателем. В мае 1973 года провели масштабные ресурсные испытания 130-го на автополигоне НАМИ. Дистанцию в 25 тысяч километров он прошел за 12 дней. При этом ни одной поломки зафиксировано не было. Но, невероятно удачная конструкция отчасти стала и проклятьем завода…
ЗИЛ-130 на автокроссе
Хорошая энерговооруженность и прочная кабина сделали ЗИЛ-130 отличным «кроссменом». 130-е и сегодня продолжают выступать в автокроссе.
Хорошая энерговооруженность и прочная кабина сделали ЗИЛ-130 отличным «кроссменом». 130-е и сегодня продолжают выступать в автокроссе.
Запоздалая смена
Само собой, почивать на лаврах никто не собирался. Какой бы удачной ни была конструкция, прогресс не стоит на месте.
И нужно готовить преемника. Но в конце 60-х годов конструкторы ЗИЛа были заняты разработкой семейства бескапотных грузовых автомобилей с дизельным двигателем и грузоподъемностью восемь тонн. В декабре 1969 года были собраны первые образцы нового автомобиля ЗИЛ-170, позже превратившегося в КАМАЗ-5320. Лишь в 1976 году, когда было запущено серийное производство КАМАЗов в Набережных Челнах, завод имени Лихачева, наконец, приступил к разработке собственного автомобиля, преемника 130-го. Однако время было упущено. ЗИЛ-130 к тому моменту окончательно устарел.
Самосвал ММЗ-555, он же ЗИЛ-130Д.
Одной из первых модификаций стал самосвал ММЗ-555, он же ЗИЛ-130Д.
Одной из первых модификаций стал самосвал ММЗ-555, он же ЗИЛ-130Д.
Лишь в 1978 году в производство запустили обновленную машину 130–76, которую легко отличить по видоизмененному «лицу» (подфарники и передние фары поменялись местами). А в 1986-м году автомобиль получил новый индекс — 431410.
Но как бы он ни назывался, это был все тот же 130-й, главным недостатком которого оставался прожорливый бензиновый двигатель. И если для КАМАЗа дизельный агрегат был создан Ярославским моторным заводом, то ЗИЛу пришлось разрабатывать собственный дизель с нуля. Работа над автомобилем и двигателем шла долго и мучительно. В итоге преемник 130-го — ЗИЛ-4331 добрался до конвейера лишь в 1987 году. А новым дизельным двигателем ЗИЛ-645 оснащались далеко не все автомобили. Большинство новых машин выпускали с прежним бензиновым мотором.
Длиннобазная модификация ЗИЛ-431510
В 1986 году ЗИЛ-130 сменил индекс на 431410 (на фото длиннобазная модификация 431510). В таком виде автомобиль выпускался до 1994 года.
В 1986 году ЗИЛ-130 сменил индекс на 431410 (на фото длиннобазная модификация 431510). В таком виде автомобиль выпускался до 1994 года.
По сути, новый грузовик был глубоко модернизированной «стотридцаткой» с новой кабиной.
Более того, параллельно выпускались оба поколения автомобилей. Последний ЗИЛ-431410 сошел с конвейера уже в постсоветское время — в 1994 году. За тридцать лет выпуска ЗИЛ-130 оброс большим количеством модификаций. А общий тираж составил почти три с половиной миллиона экземпляров! Это делает 130-й не только легендарным, но и одним из самых массовых автомобилей в истории нашего автопрома.
ЗИЛ-4331
ЗИЛ-4331, преемник 130-го, явно опоздал с выходом в свет. Да и получился он не совсем таким, каким задумывался.
ЗИЛ-4331, преемник 130-го, явно опоздал с выходом в свет. Да и получился он не совсем таким, каким задумывался.
Его преемник даже близко не смог достичь той же популярности. С переходом на рыночную экономику среднетоннажник с бензиновым мотором оказался не у дел. Дизельный двигатель ЗИЛ-645 был сырым и требовал доработки, денег на которую уже не хватало. Завод пытался наладить выпуск модели 4331 с двигателями ММЗ и Caterpillar.
Но все тщетно. Спрос оживил разработанный в короткие сроки «Бычок» ЗИЛ-5301, но эффект оказался временным. Чем все закончилось для ЗИЛа, мы прекрасно знаем. Впрочем, это уже совсем другая история. А 130-й и сегодня продолжает верой и правдой служить во многих предприятиях и хозяйствах. Этот пенсионер давно заслужил покой. Но я уверен, что мы еще долго будем встречать легендарный грузовик на дорогах.
Личное знакомство |
Мне и самому довелось пообщаться со 130-м ЗИЛом, еще будучи учеником автошколы. Для обучения категории С в парке было два грузовика ЗИЛ: 4331 и 431410 (читай, 130-й). Мне достался второй. С тех пор прошло без малого двенадцать лет, но воспоминания об управлении ЗИЛом свежи до сих пор. Двигатель запускался легко и работал очень ровно. Говорят, что у правильно настроенного мотора компрессор должно быть слышно лучше самого мотора. Это было как раз про учебную машину — двигатель шелестел еле заметно. Интересно, что ЗИЛ-4331, который был на пятнадцать лет моложе, оказался в куда худшем состоянии. Со второй передачи 130-й трогался очень легко и разгонялся весьма уверенно. Обратная связь и быстрота реакций на руле, которые мы оцениваем во время сравнительных тестов, — не про этот автомобиль. Для ЗИЛа главное, чтобы руль крутился легко. Единственное, что вызывало дискомфорт в тесном потоке на улицах Москвы, — так это скверная обзорность. Все-таки капот и передние крылья были высокими. Но до сих пор я вспоминаю ту машину с теплотой. |
Устройство ЗИЛ-130
Большая Советская Энциклопедия. Том первый. В разделе про автомобиль заглавным стоит изображение со 130-м ЗИЛом и его устройством.
Большая Советская Энциклопедия. Том первый. В разделе про автомобиль заглавным стоит изображение со 130-м ЗИЛом и его устройством.
ЗИЛ-130 | |
Габаритные размеры: длина/ширина/высота/база | 6675/2500/2400/3800 мм |
Снаряженная/полная масса | 4300/10525 кг |
Масса буксируемого прицепа | 8000 кг |
Максимальная скорость | 90 км/ч |
Радиус разворота | 8,9 м |
Топливо/запас топлива | АИ-72/170 л |
Расход топлива при скорости 60 км/ч | 29 л/100км |
ДВИГАТЕЛЬ | |
Тип | бензиновый |
Расположение | спереди, продольно |
Конфигурация/число клапанов | V8/16 |
Рабочий объем | 5996 см³ |
Степень сжатия | 6,5 |
Мощность | 110/150 кВт/л. |
Крутящий момент | 401 Н·м при 1800 — 2000 об/мин |
ТРАНСМИССИЯ | |
Тип привода | задний |
Коробка передач | М5 |
Передаточные числа: I/II/III/IV/V/з.х. | 7,44/4,10/2,29/1,47/1,00/7,09 |
Главная передача | 6,32 |
ХОДОВАЯ ЧАСТЬ | |
Подвеска: спереди/сзади | зависимая рессорная |
Рулевое управление | винт-гайка, с гидроусилителем |
Тормоза: спереди/сзади | барабанные, пневматические |
Шины | 260–508(P) |
с. при 3200 об/минФото: из архива автора
ЗИЛ-130: вспоминаем жизненный путь легендарного грузовика
О чем вы подумаете, услышав «ЗИЛ»? О правительственном лимузине? Или о холодильнике? А может, о лихорадочной застройке бывшей территории завода? Уверен, что у большинства в голове материализуется образ бело-голубой кабины 130-го! Ведь это самая успешная модель бывшего автогиганта, отмечающего в этом году вековой юбилей.
Проследим жизненный путь легендарного грузовика: от рождения до ухода на покой.ЗИЛ-130: вспоминаем жизненный путь легендарного грузовика
Объем двигателя ЗИЛ 130 | мощность двигателя ЗИЛ 130
Меню
- Новости
- Статьи
- Видеоматериалы
- Фотоматериалы
- Публикация в СМИ
- 3D-тур
Будь в курсе
Новости, обзоры и акции
19.08.2020
Наиболее востребованным среднетоннажным грузовым автомобилем второй половины прошлого столетия в нашей стране является ЗИЛ-130. Он производился на автозаводе имени Лихачёва в Москве и других предприятиях по выпуску машин в Советском Союзе и России.
Основными причинами востребованности этого транспортного средства является его надежность, длительный срок службы, ремонтопригодность. Неприхотливый в эксплуатации, автомобиль способен работать в любых климатических условиях в интенсивном режиме. Одной из причин его популярности стал двигатель с одноимённым названием, разработанный на ЗИЛе.
В нашем обзоре рассмотрим объём мотора ЗИЛ-130 этой модели, массу ДВС машины ЗИЛ-130 и прочие важные показатели. Также ответим на вопросы о массе силового агрегата грузовика ЗИЛ-130, сколько «лошадей» прячется под капотом у этого транспортного средства, какая мощность автомобильного мотора ЗИЛ-130.
История создания
Работы над созданием грузовика стартовали в 1953 году под руководством конструктора А. М. Кригера. Первоначально автомобиль получил название ЗИС-125, чуть позже ЗИС-150М. На первые образцы машин в 1956 году размещалась пятилитровая силовая установка мощностью 135 лошадиных сил и максимальным крутящим моментом 320 н.
м. Она имела V-образное расположение шести цилиндров, была оснащена карбюратором. Однако данный двигатель не смог обеспечить работу грузового автомобиля, относящегося к машинам средней грузоподъёмности. Ему не хватало мощности для создания нужных динамических характеристик.
На следующий год машина получила агрегат с шестью цилиндрами, клапаны которых расположены в верхней части. Он превосходил предыдущий вариант по мощности: 140 л. с. и имел больший рабочий объём: 5.5 л. Однако и он не прошёл проверочных испытаний. Конструкторская группа остановилась на следующем варианте, который оказался окончательным. Это вариант использовался на всём периоде производства грузового автомобиля. Шестилитровый мотор имел 150 лошадиных сил, был оснащен жидкостным охлаждением. Образцом для создания данной установки для грузового автомобиля послужил «движок» с лимузина ЗИЛ-111, предназначенного для правительства СССР.
Отличия данного мотора от образца состояли в меньшей степени сжатия – 6,5.
Это привело к уменьшению мощности – с 220 л. с. она снизилась до 148 л. с. Также изменился класс потребляемого топлива. Правительственный лимузин «кушал» дорогой бензин с октановым числом 95, рабочее транспортное средство не могло позволить себе такую роскошь. Его перевели на популярный в то время 76-й бензин.
Через два года после запуска в серию, руководство завода произвело модернизацию автомобиля и мотора. В ходе её проведения мощность ЗИЛ с индексом 130 незначительно повысилась до 150 «лошадей». Это значение осталось до окончания срока производства машины. В это же время был регламентирован срок эксплуатации до капитального ремонта – 200 000 пробега. Очередная модернизация, произведенная в 1976 году позволила увеличить срок службы до 300 тыс. км.
Новый силовой агрегат с заводским индексом 508 имел хороший аппетит. Его расход на 100 км составлял от 30 до 40 л. Однако учитывая цены на топливо тех времён, такой расход был не критичен. В результате на ЗИЛе было выпущено свыше трёх миллионов таких установок.
О неприхотливости в работе и обслуживании этого агрегата ходили легенды. Он хорошо переносил жару южных республик СССР, не было проблем с его запуском в морозную погоду в северных регионах страны
Отметим, что в 1974 году на среднетоннажном грузовом автомобиле ЗИЛ 130 стал устанавливаться более экономичный двигатель с меньшей мощностью ЗИЛ-157 со 110 «лошадьми» под капотом.
На рубеже восьмидесятых-девяностых годов прошлого века, когда политическая ситуация в стране изменилась коренным образом, а цены на горючее резко взлетели вверх, руководство ЗИЛа предприняло попытки перехода востребованного грузовика на более дешевое, дизельное топливо. Но в результате они не увенчались успехом. Позже, в целях снижения затрат на топливо, владельцы грузовика стали переходить на использование газобаллонного оборудования.

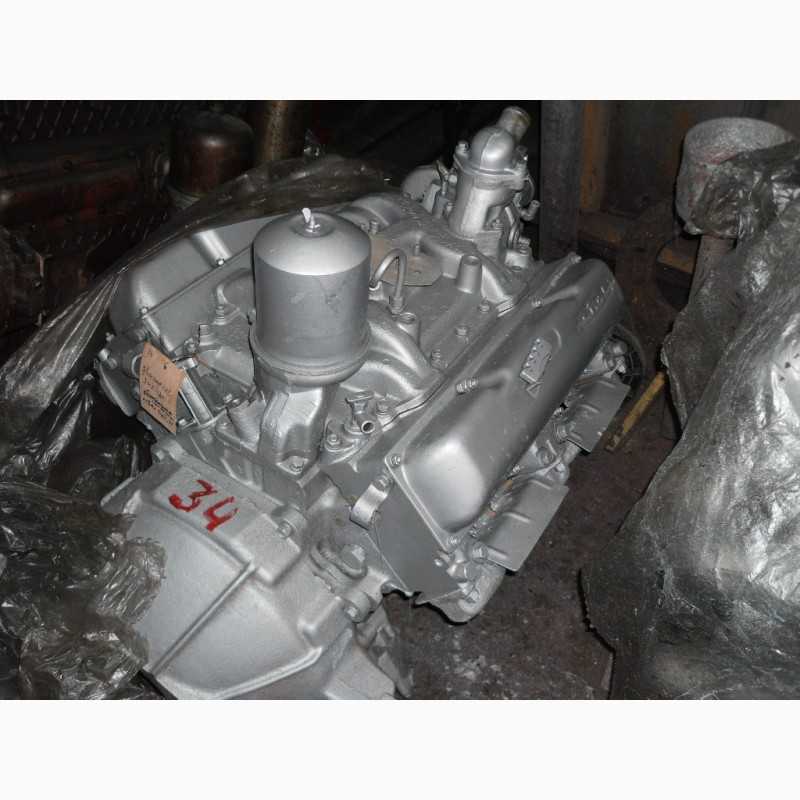

Как устроен мотор
Установка ЗИЛ с номером 130 получила восемь цилиндров, расположенных по формату V8. Это означает, что они размещены под углом в 90 градусов относительно друг друга.
Подобная компоновка делает силовой агрегат более компактным и лёгким, требует меньше места для установки под капотом. Такое расположение разрешает разместить на нём навесное оборудование.
В течение рабочего цикла мотор делает четыре такта. Питание воздушно-топливной смесью происходит через двухкамерное карбюраторное устройство К-88. Объем двигателя, выпущенного на автозаводе ЗИЛ серии 130, равен 5,969 см3. Работа мотора лимитирована ограничителем количества максимальных оборотов.
Между рядов цилиндров расположились:
- насос подачи топлива;
- карбюраторное устройство;
- фильтр по очистке воздуха;
- прерыватель для распределительного устройства;
- масляный фильтр;
- впускной трубопровод.
В передней части установлены насос подачи воды, компрессорное устройство по нагнетанию воздуха, вентилятор, а также шкивы для привода.
Кривошипно-шатунный механизм считается основой данной силовой установки.
Карбюратор К-88 работает по принципу падающего потока, имеет сбалансированную поплавковую камеру.
Материалы
Остов конструкции выполнен из чугуна улучшенного качества. Он обладает повышенной стойкостью к образованию коррозийных очагов.
Материалом для изготовления двух головок блока цилиндров послужил сплав алюминия с другими металлами, которые усиливают прочностные характеристики корпуса. Из аналогичного материала выполнены вытеснители, которые оснащены несколькими кольцами. Верхние два, компрессионные, выполнены из чугуна и покрыты хромом. Назначение составного третьего – в съеме масла. Оно произведено из сплава стали и хрома. Из стали также выполнены полые, плавающие пальцы.
Перечислим материалы изготовления остальных компонентов мотора:
- шатуны – стальные, они имеют двухтавровое сечение и осуществляют смазывание поршневого пальца;
- вкладыши выполнены из стальной ленты и сплава из алюминия;
- распредвал – пятиопорный, произведён из стали;
- коленвал – кованый, стальной, имеет также пять опор.
Он оснащен каналами для смазки; - маховик сделан из чугуна, запускающий мотор от стартера венец выполнен из стали.
- Блок силовой установки укомплектован гильзами, имеющими внизу кольца уплотнения. Рассмотрим устройство клапанов. Впускные приводятся в работу распределительным валом. Они находятся в ГБЦ моторного отсека.
- Выпускные клапана ДВС – полые, имеют термостойкую наплавку. Они оснащены механизмом для принудительного проворачивания.
- Материалом для толкателей послужила сталь, усиленная сверху чугунной наплавкой. Коромысла – также стальные, они оснащены втулками из бронзы.
- Впускной газопровод сделан из алюминиевого сплава, он общий для рядов цилиндров. Топливная смесь, поступающая из карбюратора, подогревается через полость, размещенную между двумя головками блока.
- Два выпускных газопровода установлены с каждой стороны блока, сделаны из чугуна.
Он оснащен каналами для смазки;Особенности работы
Вытеснители задействуют механизм при помощи трансформации подачи газа.
В процессе принимают участие: коленвал, сам шатун и палец, установленный в вытеснителе. В нижней половине детали имеется утолщение с отверстием. Оно необходимо для установки пальца, который служит в качестве элемента соединения шатунной головки и вытеснителя. Стальные обручи предотвращают повреждение цилиндрической поверхности, ограничивая ход поршневого пальца. Палец вытеснителя соединяет деталь с валом.
Блок цилиндров
В нем также расположены гильзы. В верхней половине последних установлен вкладыш на расстоянии 50 мм, произведенный из антикоррозийного чугуна.
Приведем параметры детали:
- толщина гильз – 7,5 мм;
- высота – 188,5 мм;
- диаметр отверстия под опоры коленвала может изменяться в диапазоне с 79,5 по 79,525 мм.
Корпус снабжен каналами для водяного охлаждения. Они предназначены для защиты мотора от перегрева.
Коленвал
Эта четырёхколенная деталь силового агрегата имеет пять точек опор.
Её коренные и шатунные шейки закалены, что придает ей большую прочность, способствует длительной эксплуатации. Для лучшей балансировки силового агрегата коленчатый вал произведён в форме креста.
Коленчатый вал преобразовывает напор тяги. Передняя часть распредвала имеет фиксатор под шпонку, который удерживает шестерню распределения и фрикционное колесо, необходимое для активации лопастного устройства. Задняя часть коленвала оснащена фланцем для его соединения с маховиком.
Приведем параметры его компонентов:
- масса коленвала – 53,7 кг;
- вес коленвала агрегата ЗИЛ-130 в сборе с маховиком – 77,92 кг, со шкивом и механизмом сцепления – 102,6 кг;
- диаметр шеек шатунов варьируется значениями от 65,48 до 65,50 мм;
- D коренных шеек изменяется в диапазоне от 74,48 до 74,50 мм.
Деталь изготовлена из стали сорта 45.
Маховик мотора
Это колесо стабилизирует работу силового агрегата, делает плавным его ход.
Оно также помогает вытеснителям в преодолении конечных положений хода, облегчает запуск с места.
Маховик производится из чугуна, его зубцы, осуществляющие запуск ДВС ЗИЛ весом 440 кг, сделаны из стали. Отметим, что деталь производится одновременно с коленчатым валом, что позволяет избежать риска смещения баланса. Также по этой причине маховик устанавливается на асимметрично расположенные болты и штифты.
Распределительный вал
Распредвал размещается между опорами стенок и ребер. Кулачок в результате контакта с механизмом передвигает деталь вместе со штангой. Её верхняя часть приводит в движение коромысла, которые в свою очередь воздействуют на стержни клапанов. Последние также начинают свою работу.
На этом его полезные действия не заканчиваются. Он помогает начать работу помпе, насосу, запускает измеритель числа вращений.
Шатун
Обозначим параметры шатуна двигателя ЗИЛ-130:
- длина этого компонента мотора– 185,0 мм;
- диаметр под нижнюю головку – 69,5 мм;
- диаметр под верхнюю головку – 27,5 мм.
При производстве использовалась сталь марки 40Р.
Поршень
Особенностью этой детали является смещение осевой детали пальца поршня на расстояние 1,6 мм от аналогичной детали самого поршня.
Перечислим технические характеристики поршня ДВС ЗИЛ-130:
- диаметр детали – 100,0-100,06 мм;
- высота компрессионная – 62,5 мм;
- масса – 782-822 г;
- D внутр. пальца – 19 мм;
- D наружн. пальца – 22 мм;
- размер – 82 мм.
Поверхность поршневой юбки обрабатывается оловом с целью скорейшей притирки к цилиндру.
Головка цилиндрического блока
ГБЦ выполнена из алюминиевого сплава. Рабочие камеры в ней имеют клино-овальную форму. Подобное обустройство обеспечивает устойчивость перед возникающими при работе силами детонации.
Корпус крепится к блоку с цилиндрами при помощи 17 болтов, причем 4 из них устанавливаются через ось коромысел.
Клапаны: впускной и выпускной
Клапан выпуска изготавливается из стали сорта ЭИ992, клапан впуска – из аналогичного материала сорта ЭИ107.
Расскажем о размерах детали в миллиметрах:
- тарелка клапана, установленного на выходе имеет диаметр в 41,5;
- тарелка клапана, расположенного на впуске, получила диаметр – 50,5;
- размер деталей – 140;
- D стержня – 11.
В полости клапана, находящегося на выпуске находится металлический натрий (1,85 г). Интенсивная эксплуатация требует эффективного охлаждения установки. Данная система – жидкостного типа. Циркуляция жидкости охлаждения происходит по каналам, проходящим по массиву агрегата.
Основным компонентом системы является ленточно-трубчатый трехрядный радиатор ленточного типа. Регулировка температурного режима осуществляется при помощи термостата, установленного в выпускном патрубке полости для жидкости охлаждения.
Водяной насос и вентилятор приводится в движение при помощи ременной передачи шкива коленвала.
Конструкторами ЗИЛа установлена в силовом агрегате оригинальная система смазки, которая необходима для уменьшения сил трения, возникающих при работе. Контактирующие детали смазываются моторным маслом при помощи самотека под давлением, а также путем разбрызгивания.
Использование мотора в безаварийном режиме невозможно без проведения своевременного технического обслуживания. Наиболее важным в этом деле является замена масла в установке.
Для смазки силовой установки рекомендуется использовать масло для мотора класса 0-30W, возможно применение 5,10,15-40 W.
Обозначим параметры его использования:
- объём масла – 9 л;
- утечка технической жидкости на 1000 км – 100 г;
- периодичность замены моторной жидкости для смазки – 10 тыс. км пробега.
Подача горючего осуществляется принудительно при помощи топливного насоса.
Характеристики двигателя ЗИЛ-130
В таблице приведен вес двигателя грузового автомобиля ЗИЛ-130 и прочие технические параметры ДВС ЗИЛ-130.
| Наименование | Показатели |
|---|---|
| Объем двигателя ЗИЛ-130 | 6.0 л |
| Количество цилиндров | 8 |
| V | |
| Диаметр цилиндра | 100,0 мм |
| Очередность действия цилиндров | 1-5-4-2-6-3-7-8 |
| Число клапанов, приходящихся на 1 цилиндр | 2 (один – впускной, один – выпускной) |
| Ход поршня в полости цилиндра | 95 мм |
| Коэффициент сжатия | 6,5 |
| Тип газораспределительного механизма | OHV |
| Макс. крутящий момент | 401,8 Н. м (1800-2000 об/мин) |
| Мощность мотора | 150 «лошадей» (110,4 кВт) |
| Рекомендованное производителем топливо | Аи-72 |
| Экологический класс | Euro 0 |
| Средний расход горючего при скорости 60 км/час | 32 л |
| Вес двигателя ЗИЛ-130 | 440 кг |
Получив ответ на вопрос, сколько лошадиных сил в двигателе ЗИЛ-130, и сколько весит двигатель ЗИЛ-130, перейдем к остальным показателям.
Отметим, что данный агрегат позволяет среднетоннажному грузовику развивать скорость до 90 км/час.
Обозначим параметры газораспределения двигателя ЗИЛ-130 объёма 6.0 л:
- открытие клапана впуска – 31° до верхней мёртвой точки;
- закрытие впускного клапана – 83 после н. м. т.;
- открытие клапана выпуска – 67 до н. м. т.;
- закрытие клапана выпуска после н. м. т. – 47 после в. м. т.
Масса мотора ЗИЛ с номером 130 в сборе с узлом сцепления, КПП, насосом ГУРа, компрессорным устройством, ручным тормозом, а также вентилятором равен шестьсот сорок килограмм.
Этой моделью автомобильного мотора с маркировкой ЗИЛ 130 комплектовались грузовики автозавода имени Лихачёва с индексами 130, 131.
Добавим также, что топливный бак имеет объём 170 литров. Такого количества хватало на пробег 445 км. Эта ёмкость расположена на шасси. Подача горючего осуществляется при помощи диафрагменного насоса типа Б-10.
Возможна ручная подкачка бензина при затруднении с запуском при помощи рычага.
Тюнинговые работы
Силовой агрегат ЗИЛ с индексом 130 и объемом шесть литров обладает хорошими характеристиками, позволяющими грузовику успешно работать в разных условиях. Однако он предоставляет возможности для проведения тюнинговых работ, в результате которого возможно улучшить динамические параметры «движка» ЗИЛ под номером 130. Перечислим виды проводимых действий по изменению показателей этой установки:
- Расточка цилиндрических поверхностей, проводимая для расширения площади камер.
- Замена фрикционного колеса – устанавливается колесо с зубьями.
- Фрезеровка вала, замена вкладок.
- Замена механизма искрообразования на бесконтактное устройство.
- Замена распылителя на инжекторное устройство с одной форсункой.
Также возможно проведение других тюнинговых работ, которые позволяют показывать улучшенные характеристики.
Другие статьи
Смотреть
ещё
Система зажигания ЗИЛ 131
13.09.2020
Какое масло заливается в трактор Т40
08.09.2020 20:40:28
Переключение передач ЗИЛ 4331
08.09.2020 20:36:21
Тормозная система ЗИЛ 4331
08.09.2020 20:26:31
Объем топливного бака ЗИЛ 130
08.09.2020 17:27:39
Тормозная система ЗИЛ 130
08.09.2020 12:00:00
Устройство сцепления ЗИЛ 130
08.09.2020 10:00:00
Объем масла в двигателе ЗИЛ 130
07.09.2020 14:30:40
Коробка передач трактора Т40
24.08.2020 11:09:00
Порядок зажигания ЗИЛ 130
21.08.2020 08:06:00
Заправочные объемы ЗИЛ 130
19.
08.2020
Cмазка компрессора ЗИЛ 130
18.08.2020
Воздушная система ЗИЛ 130
17.08.2020
Как проверить масло TOTAL на подлинность
13.08.2020
Трактор Т 25 замена масла
13.08.2020
Схема бесконтактного зажигания ЗИЛ 130
13.08.2020
Гидравлическое рулевое управление трактора
12.08.2020
Зазор свечей зажигания ЗИЛ 130
21.07.2020
Замена сцепления на тракторе Т 25
20.07.2020
Принцип сцепления трактора
18.07.2020
Смотреть
ещё
Возврат к списку
ЗиЛ-131 Грузовик общего назначения | Military-Today.com
| ||||||||||||||||||||||||||||||||||||||||||
с. ЗиЛ-131
это военный грузовик общего назначения.
Он был разработан из
коммерческий
грузовой автомобиль ЗиЛ-130 с колесной формулой 4х4,
который производился в больших количествах. Производство ЗиЛ-131 началось в 1966 году.
Он заменил предыдущий ЗиЛ-157. Производство было прекращено в 1994 году, когда было выпущено почти 1 000 000 таких грузовиков.
произведено.
Он широко использовался советскими военными. Несмотря на свой возраст, ЗиЛ-131
до сих пор используются российскими военными, как
а также ряд других
страны.
Автомобиль имеет обычная планировка. Базовый уровень модель ЗиЛ-131 грузовой автомобиль. Он имеет грузоподъемность 3 500 кг на бездорожье и 5 000 кг на дорогах с твердым покрытием. Он используется для перевозить войска, грузы и другую военную технику. Грузовой отсек покрыты бантами и брезентовым чехлом. Автомобиль также может буксировать прицепы или артиллерийских орудий максимальной массой 4 000 кг для бездорожья и 6 500 кг на дорогах с твердым покрытием.
цельнометаллический
кабина этого
грузовик обеспечивает места для
водитель и два пассажира.
ЗиЛ-131 оснащен бензиновый двигатель V8, развивающий 150 л.с. Двигатель соединен с 5-ступенчатая механическая коробка передач. Автомобиль имеет полный рабочий день полный привод, однако передний мост можно отключить на жестком поверхностные дороги. Он оснащен системы централизованной подкачки шин. Установлена лебедка для самовытаскивания на некоторых моделях.
Варианты ЗиЛ-131 включает в себя Тягач ЗиЛ-131В для буксировки полуприцепов, самосвал ЗиЛ-131Д и ГСМ и водовозы. Используется как шасси для реактивной артиллерийской системы «Град-1». Улучшенный вариант, т. ЗиЛ-131Н, введен в 1986.
В 1995 г. новый ЗиЛ-4334 предлагался в качестве замены -131Н. Маленький некоторое количество этих грузовиков находится на вооружении Российской Армии. Хотя его обычно заменяли в эксплуатации на Урал-4320 и КамАЗ Военные грузовики серии «Мустанг».
ЗИС и ЗИЛ
| | |
| ||||||||||||||||||||||
В народном мнении кажется, что это 28 июня 19 года.18 августа, когда Ленин посетил машиностроительный завод АМО в Москве и произнес волнующую речь, пообещав сыновьям и дочерям Революции, что теперь Россия вступит в автомобильную эру.
Трансмиссия была трехступенчатой с синхронизатором, а автомобиль имел полуэллиптические рессоры спереди и сзади. Эти автомобили производились всего по две в день по специальному заказу государственных ведомств и использовались только чиновниками и высокопоставленными профессионалами.
с. с трехступенчатой синхронизированной коробкой передач и развивала скорость до 90 миль в час, хотя расход топлива составлял не более 10 миль на галлон. Стандартное оборудование включало окна с электроприводом и складывающиеся дополнительные сиденья. Итак, еще раз, для россиян ЗИС был синонимом автомобильной роскоши и высокого чиновничества.
Тормоза с усилителем и гидроусилитель руля были одними из приятных особенностей, которые советская автомобильная промышленность позволяла высшему руководству страны.
Этот автомобиль имел шестилитровый двигатель V8 мощностью 230 л.с. при 4200 об/мин и заявленную максимальную скорость 106 миль в час — «заявлено», потому что на большинстве советских автомобилей этого типа Западу не сообщались мелкие детали.
Технологи ЗИЛа стали одними из самых квалифицированных в мире благодаря достижениям, включая производство новых высокопрочных сталей и усовершенствованную термообработку для повышения надежности и долговечности, особенно компонентов их большегрузных грузовиков. ЗИЛ особенно гордился своим литьем, литейными смесями на основе синтетических смол, дуплексными печами, рентгенографическим контролем состава металла. В результате заявленный показатель брака поковок составил всего 0,62%.
В дополнение к техническому центру, который обучал своих рабочих фабричным навыкам, ЗИЛ также имел четыре общеобразовательные средние школы и три техникума, один из которых был колледжем университетского уровня.
Адаптивность была лейтмотивом конструкции грузовика ЗИЛ – грузовик ЗИЛ-130 стал основой для шестидесяти различных модификаций, а группа, разработавшая его, была удостоена Государственной премии СССР. Он оснащен двигателем V8 мощностью 170 л.с., трехместной кабиной, гидроусилителем рулевого управления, довольно длинными передними и задними рессорами с телескопическими амортизаторами и может перевозить шеститонные грузы по неровным дорогам с постоянной скоростью. Модифицированная версия 130-G с удлиненной на 700 мм колесной базой могла выдерживать длинные нагрузки или нагрузки с малой гравитацией.
Добавить комментарий
