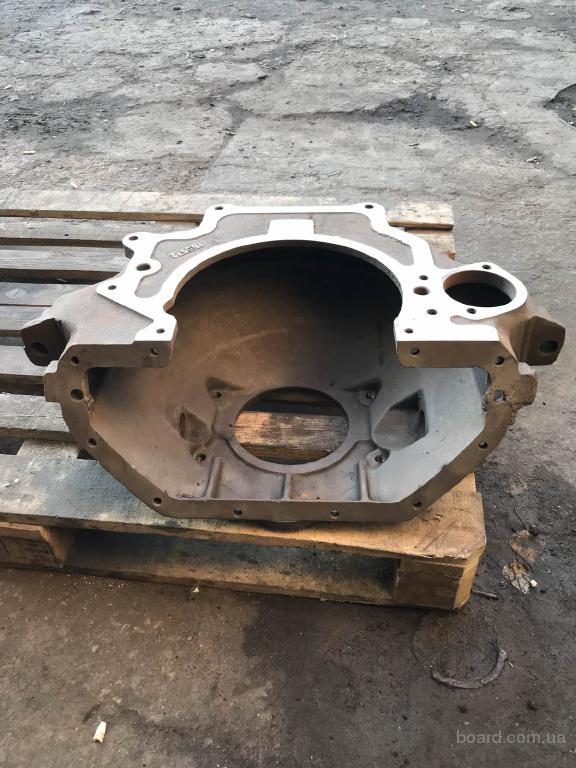

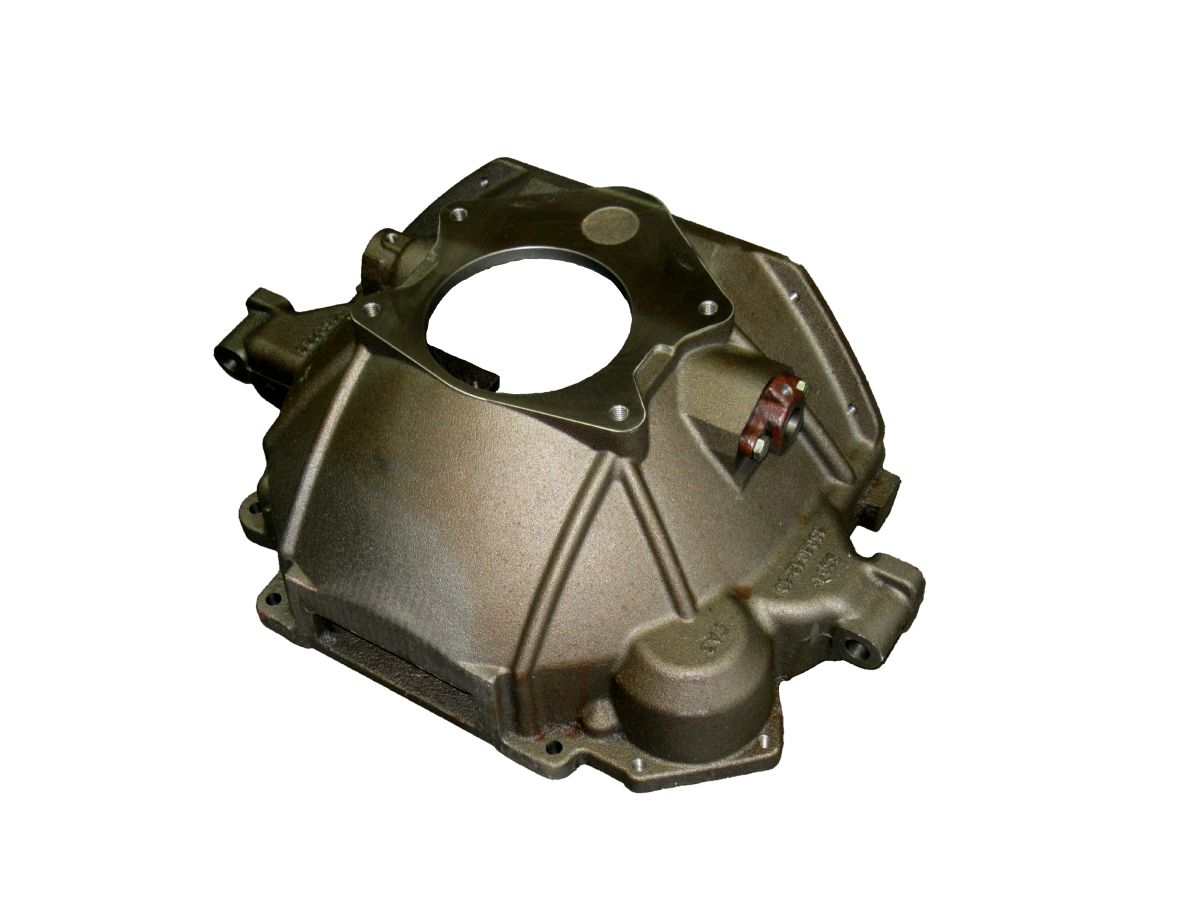

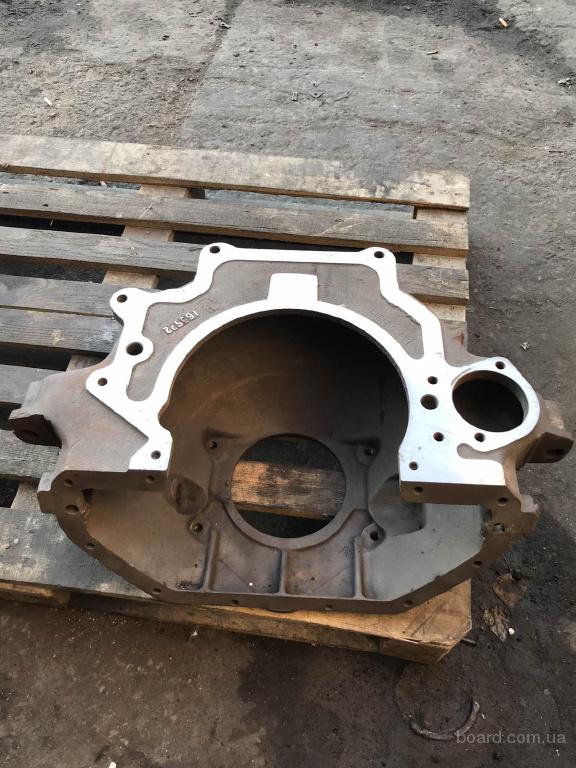

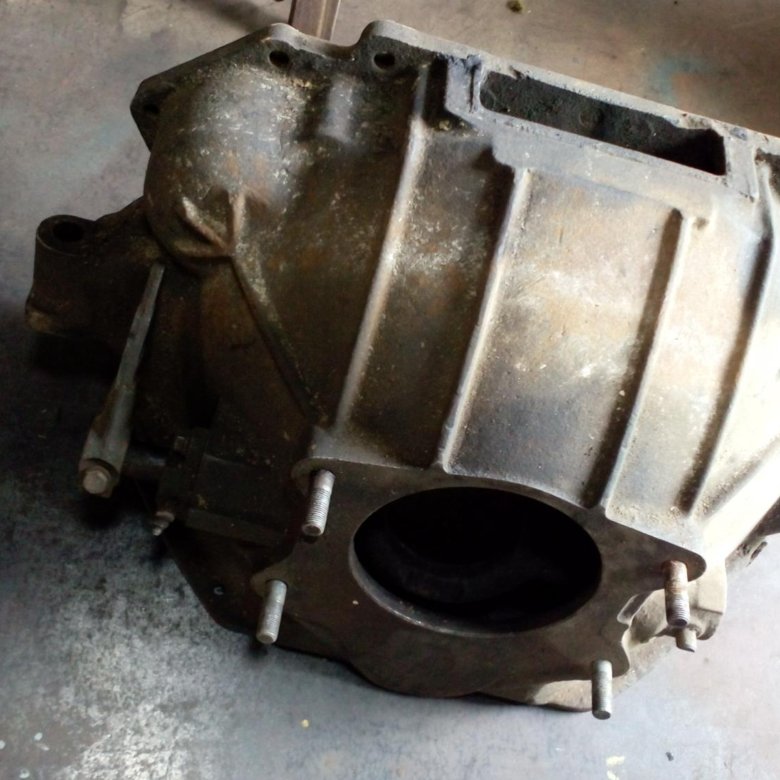

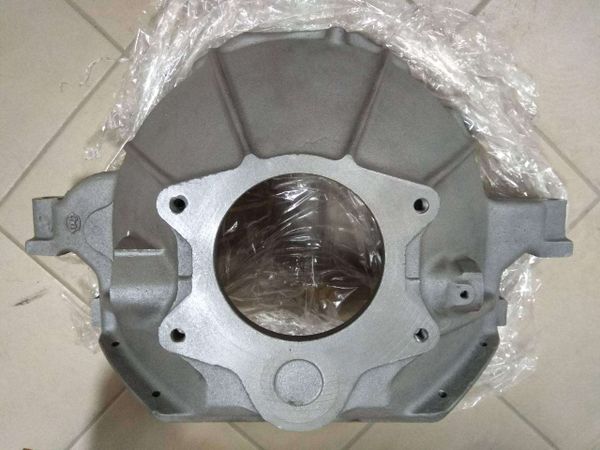

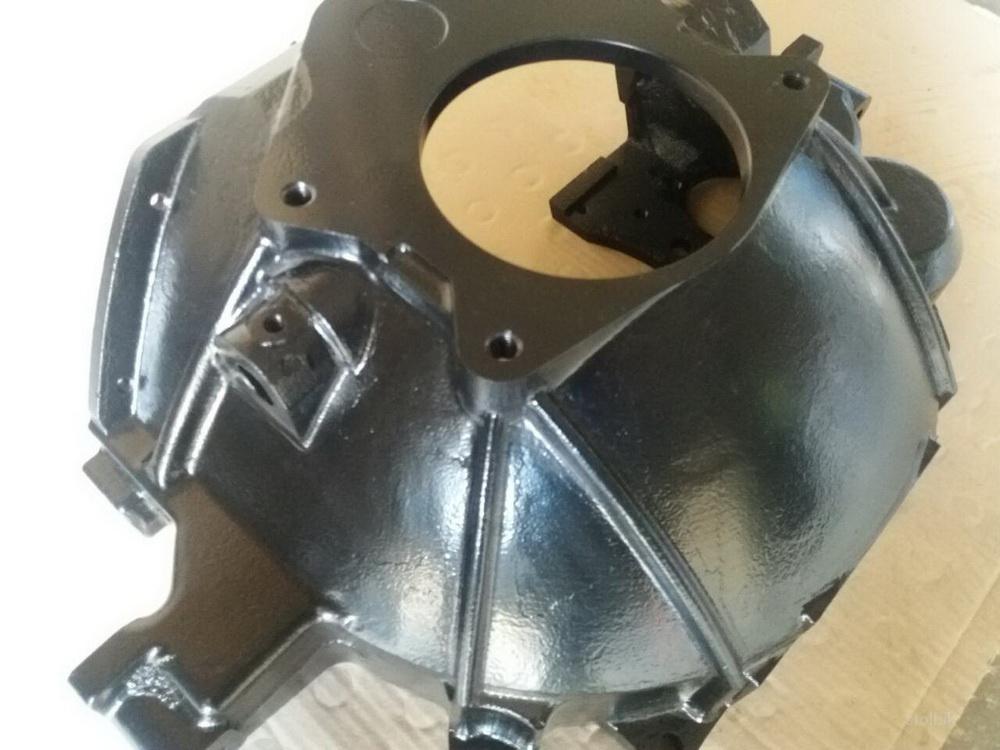

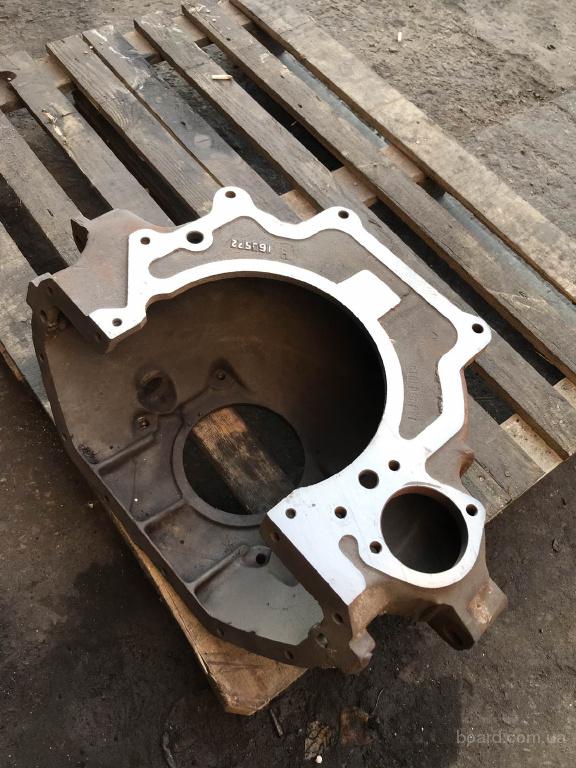

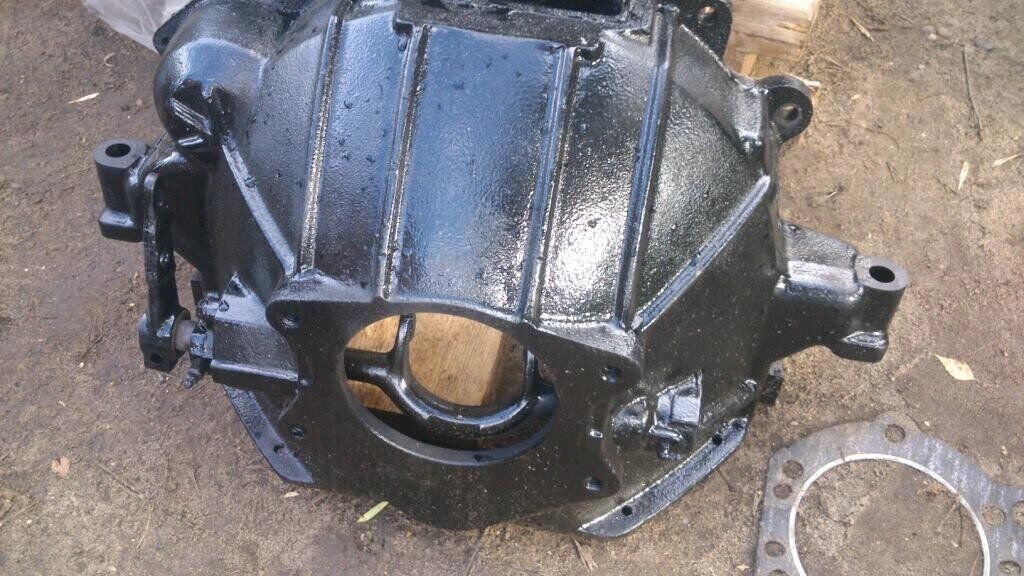

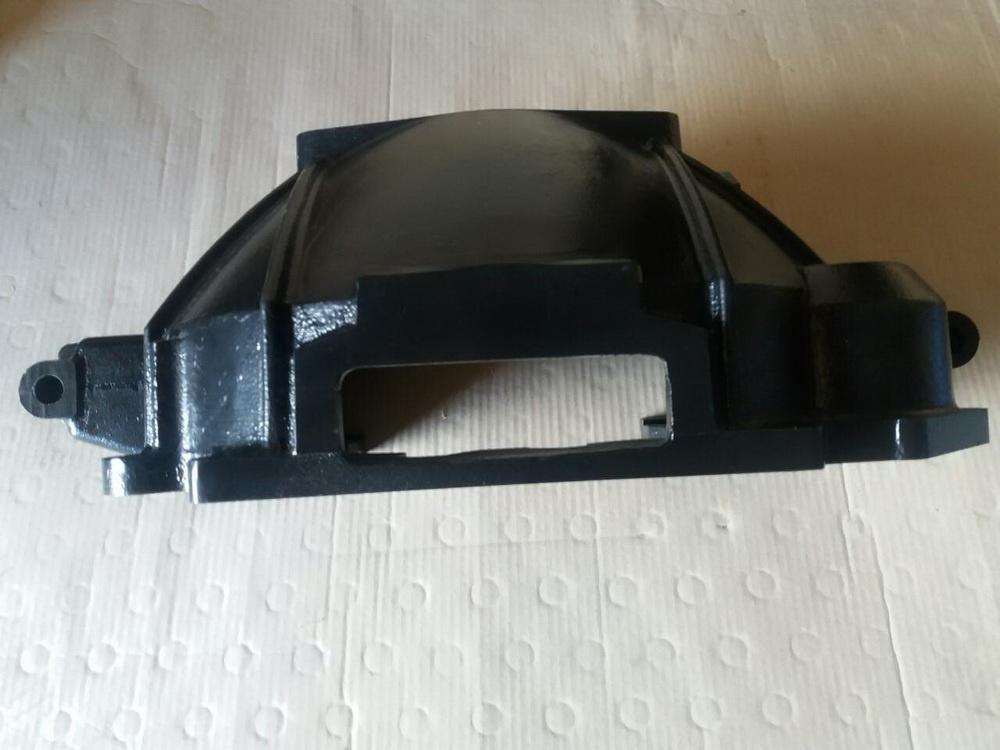

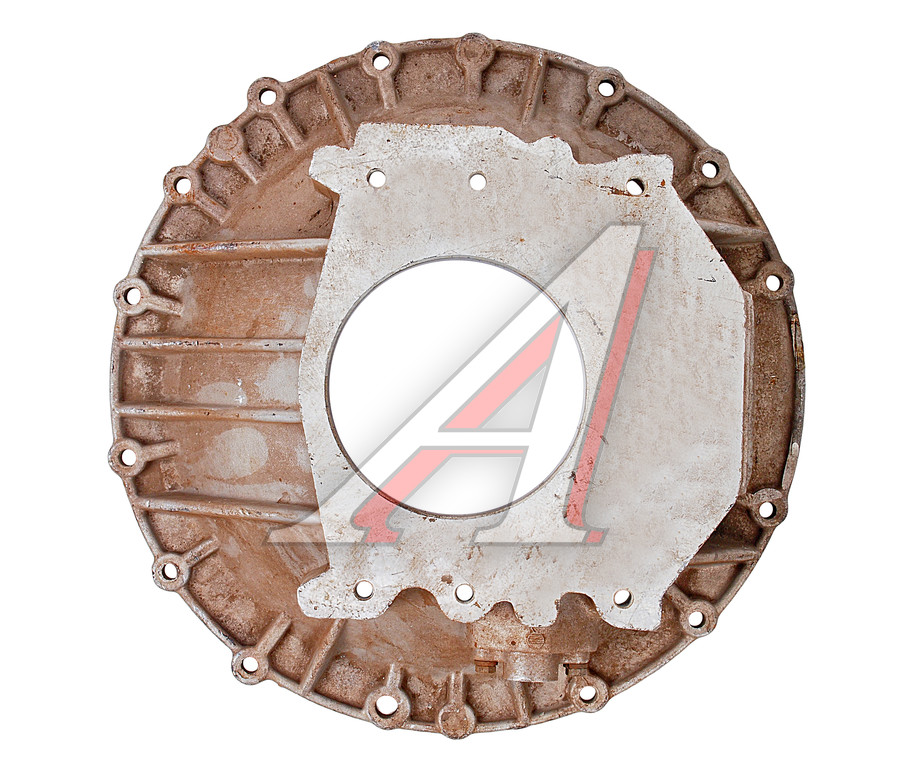

Зил бычок картер сцепления: Картер сцепления ЗИЛ-5301 в сб. “ММЗ”

Содержание

Зил булл схема включения коробки передач. Что может понадобиться? Доставка осуществляется транспортными компаниями

1 Коробка передач ЗИЛ-130 и ее характеристики

2 коробки ЗИЛ-130 схема

3 синхронизатора

6 Первичный знач.

7 вторичный вал

8 Промежуточный Вал.

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, коробка передач служит для его изменения в зависимости от условий движения. Коробка обеспечивает движение автомобиля с реверсом и длительным рассогласованием трансмиссии с двигателем.

КПП ЗИЛ-130 имеет 5 передач для движения вперед и одну для движения назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 синхронизатора инерционного типа. Шестерни, установленные на валах, могут группироваться в необходимой комбинации и получать передаточные числа, соответствующие данной передаче.

Коробка ЗИЛ-130 Схема

Перемещение шестерни ведомого вала вперед включает первую передачу. 2 Передача активируется перемещением муфты синхронизатора назад. Если сдвинуть муфту синхронизатора вперед, то включатся 3 передачи. Двиг 2 муфты синхронизатора 2 оборота на 4 передаче. Если передвинуть муфту того же синхрона вперед, то включится 5 передач. Промежуточный вал в передаче крутящего момента участия не принимает. Задний включает движение шестерни 1 коробки передач на включение ее задним ходом редуктора.

Коробка передач, в которой изменение крутящего момента велико из-за изменения передаточного числа. Наибольшее распространение получили ступенчатые:

коробки передач, где изменение передаточного числа увеличивается в сторону увеличения или уменьшения. передаточное число шестерен. Механизмы, изменяющие в определенных пределах передаточное число, непрерывно называют беспочвенными передачами.

» На автомобилях применяются бесступенчатые передачи следующих типов: гидравлические (гидродинамические и гидронасосные, иначе называемые гидростатическими), механические (фрикционно-импульсные) и электрические.

Наибольшее распространение получили гидродинамические гидротрансформаторы, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками. Такие передачи называются гидромеханическими.

Ступенчатые коробки относительно просты по конструкции и дешевле бесступенчатых передач, но количество передаточных чисел у них ограничено от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности Количество передач увеличивается за счет использования дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число шестерни.

Редукторы ступенчатые имеют принудительное ручное управление, а также планетарные и бесступенчатые, в основном полуавтоматические и автоматические. Пятиступенчатая коробка передач показана на рисунке 131. Первичный (представляющий) вал 1 через муфту соединен с коленчатым валом двигателя. Вторичный (ведомый) вал является продолжением первичного вала и располагается с ним на одной оси.

Один конец вторичного вала оголен на роликовом подшипнике 10, установленном на конце первичного вала, благодаря чему вторичный вал может вращаться независимо от первичного; Второй конец вала установлен в шарикоподшипнике 8.

На промежуточном валу планируется 9 шестерен. Все, кроме шестерни первой передачи, выполнены отдельно и закреплены на ней саблями. Для снижения шума при работе и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены завальцовкой.

Особенностью конструкции автомобиля ЗИЛ-130 является наличие шестерни постоянного зацепления на вторичном валу. Эти шестерни за счет специальной обработки (фосфатирования) сопрягаемых поверхностей вала и зацепления их канавок для смазки устанавливаются на вал без специальных втулок и подшипников.

Коробка передач МАЗ-500 Игольчатые подшипники шестерен вторичного вала, находящихся в постоянном зацеплении, смазываются маслом… под давлением. Для этого к переднему концу промежуточного

вала к переднему концу промежуточного вала с внешней стороны картера коробки передач приводится масляный насос, который приводится во вращение от переднего конца промежуточного вала. Включение шестерен производится перемещением шестерни по пазам вала, но выдувание зубьев неизбежно, так как скорости вращения разные. Для легкого и безударного переключения передач необходимо, чтобы окружные скорости входящих в зацепление шестерен были одинаковыми.

Окружная скорость шестерни зависит от числа роликов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число роликовых валов, тем больше ее окружная скорость. Для выравнивания круговых скоростей шестерня перед вводом их в зацепление используется специальным механизмом-синхронизатором, обеспечивающим их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разность скоростей муфты синхронизатора и включения передачи выравнивается плавно за счет силы трения, возникающей между ними. Механизм переключения коробки передач имеет фиксирующее устройство. Он удерживает переключающие стержни в нужном положении.

Синхронизатор автобусов ЛАЗ-695, автомобилей ЛАЗ-697 и ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо будет перемещаться вместе с ней и упираться в коническую поверхность шестерни 1. Конические кольца 7 и муфта]] связаны не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разными окружными скоростями. Пока за счет силы трения эти скорости не станут одинаково равными, муфта 11 будет смещаться (рис. 132, б).

Оба бронзовых кольца 7 жестко связаны друг с другом с помощью пальцев 12. Муфта 11 будет перемещаться до момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). При выравнивании скоростей колец 7 синхронизатора и зубчатого конуса 1 палец 12 будет располагаться в центре отверстия муфты 11, блокирующие конические поверхности разъединяются (рис. 132, Б и Г), и муфта продолжит свое перемещение. Его наружные зубья 13 войдут в зацепление с внутренними зубьями вала-шестерни 1, которая таким образом соединяется с синхронизатором с ведомым + 14.

Коробка отбора мощности ком.

Ее название намекает на то, что она забирает часть крутящего момента двигателя и передает его специальным механизмам. Это может быть гидронасос или навесное оборудование Коммунальная техника. Ком работает в тесной связке с коробкой передач и включается из кабины автомобиля. На это маленькое устройство возлагается огромное количество нагрузок и работ.

Поэтому он всегда стремится сделать прочным и долговечным. Есть 2 типа кОм зависимых и не зависящих от муфты. Первый работает, когда двигатель работает на холостом ходу. Зависимая кома проста в установке и почти не обслуживается. Они смонтированы на механической коробке передач и включаются водителем из кабины. Независимые комитеты могут работать как с механикой, так и с пулеметом.

Устанавливается на бетономешалки, дорожную технику, сельскохозяйственную технику. Местом регистрации ком может стать коробка передач, раздаточная коробка, двигатель или пространство между двигателем и КПП. Сложный высокопрочный агрегат, но даже он может сломаться.

Часто поломки видны сразу, ком либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по-разному, начиная с простой подтяжки гаек и заканчивая полной разборкой ком. В любом случае, без соответствующих знаний и навыков ремонт своими руками не рекомендуется производителем.

ПОСМОТРЕТЬ ВИДЕО

Схема трансмиссии

Первичный вал.

Первичный вал изготовлен из стали 25 хММ, глубина нитроцементного слоя 0,6…0,8 мм, твердость поверхностного слоя HRCE 61…66, твердость сердцевины HRCE 37.. 46.

Основные данные посадки вала на допустимый износ Шлицы, шкивы и гнезда валов под подшипники, а также данные по шестерням.

Толщина зубьев соломопоточной щели-5,805…5,855

Диаметр гнезда под роликовый подшипник – 43 980…44, 007

Диаметр вала под шариковый подшипник – 60 003…60 023

Диаметр торца шейки вала – 24 975. ..24 995

Вторичный вал

изготавливается из стали 25 хм, толщина нитроцемента 0,8…1,1 мм, твердость поверхностного слоя HRCE 61…66, твердость сердцевины HRCE 37…46.

шейка вторичного вала относительно оси допускается не более 0,05 мм. Применение шекелей к точечному цементируемому слою усталостного характера не допускается.

Параметры Шлицы вторичного вала

Диаметр переднего конца вала вала под роликовый подшипник – 29,939..29,960

Диаметр шейки под шариковый подшипник – 50,003…50,020

Диаметр шейки под втулка шестерни четвертой передачи – 47,003…47,020

Диаметр шейки под бондарную шестерню непрерывного зацепления второй передачи – 60,920…60,940

Толщина зуба шлицевой части вала под синхронизатор :

Шестерня вторая и третья – 8,88…8,94

Шестерни четвертая и пятая – 10,90…10,95

Толщина зуба шлицевой части вала под шестерню первой шестерни – 10,88…10,94

Толщина зуба шлицевой части вала под фланец – 5,99. ..5,94

Вал промежуточный

Вал промежуточный из стали 25ХГМ, глубина из нитроцемента 0,8…1,1 мм, твердость поверхностного слоя HRCE 58…61, твердость сердцевины HRCE 35…45,

Выступ шейки промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки валов можно ремонтировать хромированием с последующей их обработкой под номинальные размеры.

Вес фургона ЗИЛ-130 равен -98кг

Размеры размеров масла: 1 первичное уплотнение вала 42x62x10 2 вторичное уплотнение вала 58x8x16

Масло в коробку ЗИЛ-130 ТАД-17 5,1 л

ПОСМОТРЕТЬ ВИДЕО

Что может понадобиться?

Здесь мы собираем различную информацию по переоборудованию.
Какие реквизиты и документы могут потребоваться.
Страница находится в разработке. Информация собирается из прошлого процесса.
Кто знает чем поделиться информацией.

По вопросам постановки на учет в МРЭО переоборудованного автомобиля:

По нашим данным сначала автомобиль необходимо предоставить в МРЭО со старым двигателем для осмотра, получить разрешение на переоборудование у начальника МРЭО или в техосмотре есть специальная форма заявки.
Далее получить заключение специализированного учреждения (нас) о возможности данной переделки, с перечнем работ и возможных мест выполнения. В завершение следует указать сервисный сервисный номер, который есть в справке.
Далее найти сервис с нужными сертификатами, выполнить их конвертацию или купить документы.

После этого предоставить автомобиль на инструментальный контроль на диагностическую станцию. Потом снова в МРЭО.

Больше ньюансов:

1. КПП бык и ЗИЛ-130 почти один в один, только перекомпоновка первичная Вал. Или укоротить первичный вал от ЗИЛ-130 примерно на 3 см. Разница возникает из-за размеров картера сцепления быка и ЗИЛ-130.
2. Вот передний опорный кронштейн – заводской и никаких соплей из швов.
Не изобретайте велосипед, все уже давно придумано.

У нас есть кронштейны.

3. Исходный бензиновый двигатель ЗИЛ-508 более высокоразведен, а дизель Д245 по частоте вращения ниже.

Передаточные числа КПП подобраны под более оборотистый двигатель из-за этого упадет скорость движения переделанного автомобиля с родной 130-й коробкой передач.
С этим можно мириться (скорость автомобиля будет в пределах 60 км/ч), а можно поставить форсированный редуктор КПП 432930 (арт. 3206-1700004-20).

Скорость увеличится на 20-30 км/ч.
Еще люди поменяют редуктор заднего моста И поставят резину большего диаметра.

4. Интеркулер нужен или не нужен решать вам.

Каждый автомобилист, когда-либо сталкивавшийся с управлением автомобилем ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически не существует препятствий. Однако если вы впервые сядете за руль такого агрегата, то вас наверняка заинтересует схема переключения передач ЗИЛ 130. Тем более, что она достаточно оригинальна и непривычна для обычного автолюбителя.

[Скрыть]

Как устроена коробка передач автомобиля зил 130?

Автомобили ЗИЛ 130 и 131 комплектуются трехступенчатой пятиступенчатой механической коробкой передач Shift. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад на одной.

Чертеж устройства можно найти ниже. Как видно на схеме, коробка передач ЗИЛ 130 и 131 оснащена двумя синхронизаторами инерционного действия, включающими в себя второй и третий, а также четвертый и пятый.

Ведущий вал вместе с шестерней и зубчатым венцом для включения пятой (прямой) скорости устанавливается в подшипниковый узел. Кроме того, в расточке самого шкива установлен цилиндрический роликоподшипник, а в свою очередь на него опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтируется в нижнем отсеке фрезы. На этом валу установлена другая шестерня, регулярно находящаяся в зацеплении с диском первичного вала (ПВ). Здесь разработчики моделей 130 и 131 решили установить как колеса второй, так и третьей и четвертой скоростей.

Кроме того, на кардан устанавливается кардан, монтируются штанги, предназначенные для включения реверсивного (заднего) хода и первой передачи. Также включение этих режимов обеспечивает прямозубая шестерня и узлы синхронизатора, установленные на пазах вторичного шкива.

Кроме того, на вторичном валу установлены дополнительные шестерни:

для включения второй передачи;
для активации третьего режима;
, чтобы включить четвертый.

А эти зубчатые венцы при работе находятся в постоянном сцеплении с колесами, установленными на промежуточном диске. Узел реверсивного хода установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены довольно надежно. Кардан заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то она заполняет рабочую жидкость, Поэтому эта часть всегда закрывается от мусора и пыли. Здесь установлен сам механизм переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на газ 53.

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В общем, оригинальная схема, но если верить словам Зиловодова, то к ней можно очень быстро привыкнуть.

Как работает трансмиссия автомобиля этой марки?

При включении первой скорости на ЦПП автомобилей моделей 130 и 131 шестерня начинает движение через пазы и усиленный кардан первой коробки передач на промежуточном валу. В этом случае крутящий момент начинает передаваться от первичного шкива посредством шестерни и других вспомогательных элементов на вторичный диск. Показатель передаточного числа равен 7,44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубья шестерни этой трансмиссии. В результате того, что этот компонент уже функционирует от компонентов промежуточной шестерни, крутящий момент начинает переходить от первичного элемента к вторичному. При этом момент проходит через все колеса с зубьями, а также кардан синхронизатора. В этом случае рейтинговый показатель будет равен 4,1.

В случае включения водителем третьей скорости диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта переключится на пазы и войдет в сцепление с элементом третьей коробки передач модели 130 или 131. А этот элемент, в свою очередь, уже соединен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает передаваться от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа 2,29..
