По вопросам покупки данной техники (ЗИЛ 432720 бортовой 4х4), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка ЗИЛ 432720 бортовой 4х4 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Бортовой грузовой автомобиль ЗИЛ 4×4 предназначен для перевозки различных грузов по всем видам дорог и местности.

Габаритные размеры бортового ЗИЛ 432720

Для просмотра схемы в увеличенном размере, перейдите по этой ссылке.

Технические характеристики бортового ЗИЛ 432720

Колесная формула 4х4
Масса перевозимого груза, кг 3400 (3000)*
Масса снаряженного автомобиля, кг 4850
Распределение нагрузки на дорогу от снаряженной массы через шины, Н (кгс) переднего моста 28200 (2820)
заднего моста 20300 (2030)
Допустимая полная масса автомобиля, кг 8460 (8120)*
Допустимые нагрузки на дорогу от полной массы через шины, Н (кгс) переднего моста 40600 (4060)
заднего моста 44000 (4400) /40600 (4060)*
Внутренние размеры платформы, мм длина
2520
ширина 2254
высота бортов 450
Радиус поворота, м 8,1
Скорость движения автомобиля, км/ч минимальная, устойчивая 3,0
максимальная 70
Контрольный расход топлива при V=60 км/ч,л/100 км 19,0
Вместимость топливного бака, л 170

* — Для автомобиля, оборудованного системой централизованного регулирования давления воздуха в шинах.

Двигатель бортового грузовика ЗИЛ-432720

Модель двигателя Д-245.12С ММЗ
Тип двигателя дизельный
Число и расположение цилиндров L4
Рабочий объем, л 4,75
Степень сжатия 15,1
Мощность, л.с. (кВт) 108,8 (80)при 2400 мин.-1
Крутящий момент, кгс·м (Н·м) 35 (350)при 1300-1700 мин.-1

Предусматривается также установка дизельного двигателя ММЗ Д-245.9 Е2. При этом автомобиль имеет обозначение ЗИЛ-43272Н.

Стандартное оборудование ЗИЛ-432720

Средство облегчения пуска двигателя

  • Электрофакельное устройство во впускном трубопроводе двигателя.

Сцепление

  • Фрикционное, сухое, однодисковое, с периферийным расположением нажимных пружин.
  • Привод механизма выключения сцепления гидравлический с пневмогидравлическим усилителем.

Коробка передач

  • Механическая, трехходовая, с пятью передачами для движения вперед и одной для движения назад.
  • Управление коробкой передач — качающимся рычагом.
  • Допускается отбор мощности до 22 кВт.
  • Передаточные числа коробки передач:
    • первой — 7,44
    • второй — 4,10
    • третьей — 2,29
    • четвертой — 1,47
    • пятой — 1,00
    • заднего хода — 7,09
  • Синхронизаторы на II, III, IV, и V передачах.

Ведущие мосты

  • Имеют двухступенчатые главные передачи с парой конических зубчатых колес со спиральными зубьями и парой цилиндрических зубчатых колес с косыми зубьями.
  • Общее передаточное число главных передач — 6,73.
  • Дифференциал шестеренчатый, конический с четырьмя сателлитами.

Раздаточная коробка

  • Механическая, с двумя передачами.
  • Передаточные числа передач:
    • первой — 2,08
    • второй — 1,00
  • Переключение передач рычагом, расположенным в кабине и смонтированном на картере коробки передач.
  • Допускается отбор мощности до 44 кВт.

Карданная передача

  • Три карданных вала с шарнирами на игольчатых подшипниках и подвижные шлицевые соединения.

Колеса и шины ЗИЛ-432720

  • Колеса дисковые, 228Г-508.
  • Шины радиальные, камерные, 12.00R20модели КИ-113.
  • Автомобиль может быть оборудован системой централизованного регулирования давления воздуха в шинах.

Рулевое управление

  • Рулевой механизм с гидравлическим усилителем.
  • Рабочая пара — винт с гайкой на циркулирующих шариках.
  • Передаточное число — 20.

Тормозная система

  • Тормозные механизмы барабанного типа с двумя внутренними колодками и разжимным кулаком, установленные на всех колесах.
  • Тормозной привод — пневматический, раздельный на тормозные механизмы переднего и заднего мостов, с автоматическим регулятором тормозных сил.

Система электрооборудования

  • Однопроводная, с номинальным напряжением 12 В.
  • Стартер напряжением 24 В, с электромагнитным тяговым реле и дистанционным управлением.
  • Аккумуляторных батарей две, напряжением 12 В.
  • Генератор переменного тока со встроенным выпрямителем.

Кабина ЗИЛ-432720

  • Цельнометаллическая с термоизоляцией, трехместная.
  • Сиденье водителя отдельное, имеет механизм подрессоривания с регулируемой жесткостью в зависимости от массы водителя.
  • Кроме того, регулируется положение сиденья в продольном направлении, а также углы наклона спинки и подушки.
  • Пассажирское сиденье двухместное нерегулируемое.
  • Стеклоочиститель трехщеточный с электрическим приводом.
  • Омыватель ветрового стекла — насос с электроприводом.

Платформа

  • Платформа с откидными бортами, основание платформы металлическое, настил пола деревянный, оборудована высоким передним бортом.

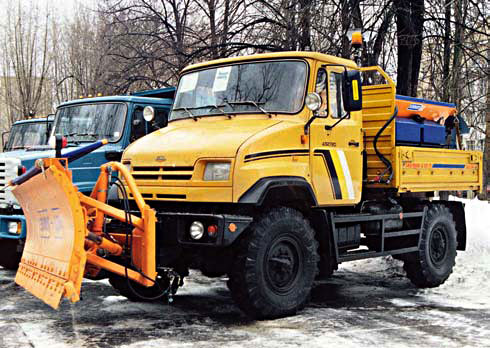

Фотографии ЗИЛ 432720 бортовой 4х4
