Зил 131 умп 350 работа установки. Унифицированные моторные подогреватели. Техническая характеристика установки

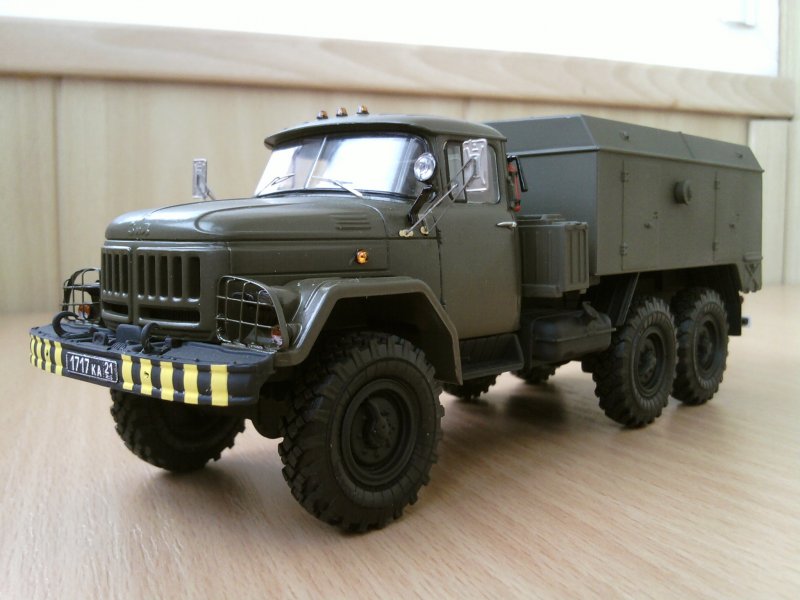

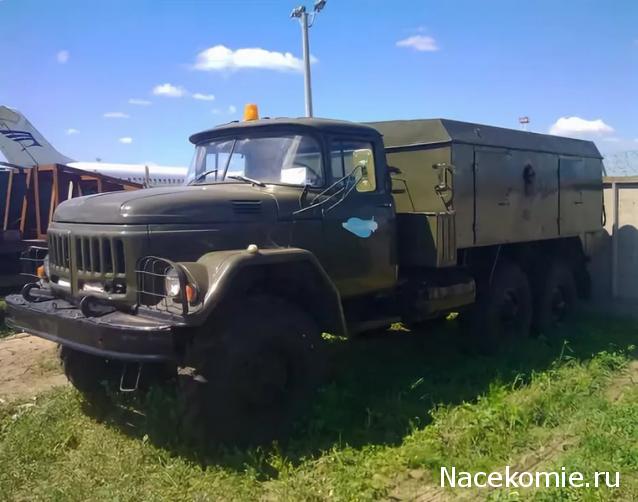

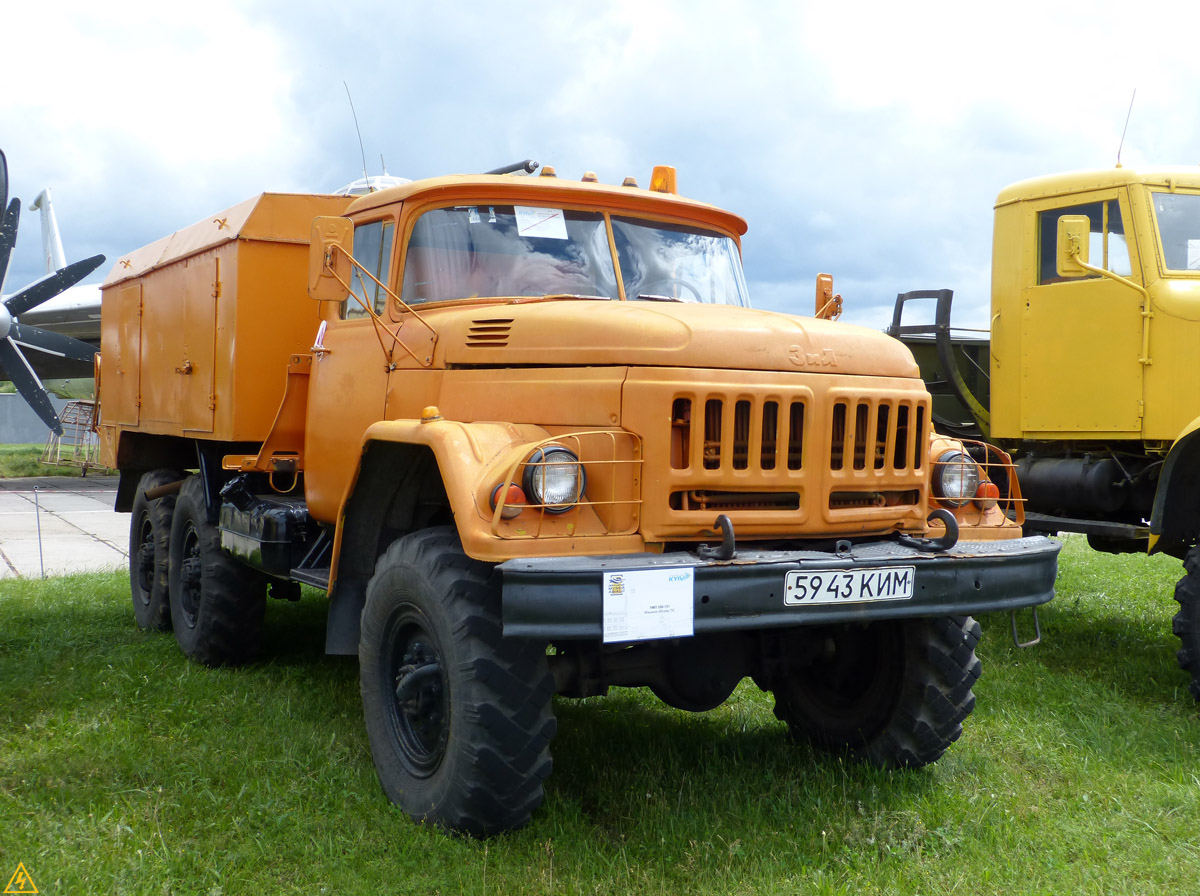

Универсальный моторный подогреватель УМП-350 разработан на Прилукском заводе “Пожмашина” по заказу ВВС. В качестве шасси использован автомобиль ЗиЛ-131. В конструкции использован подогреватель воздуха Челябинского завода теплогенерирующих установок.

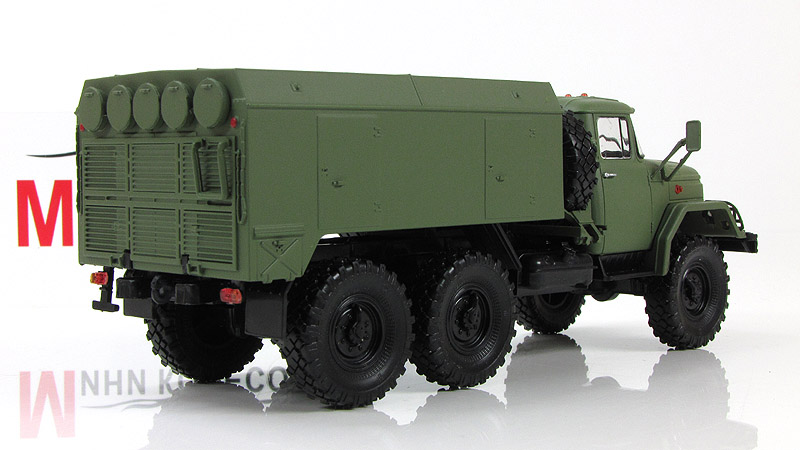

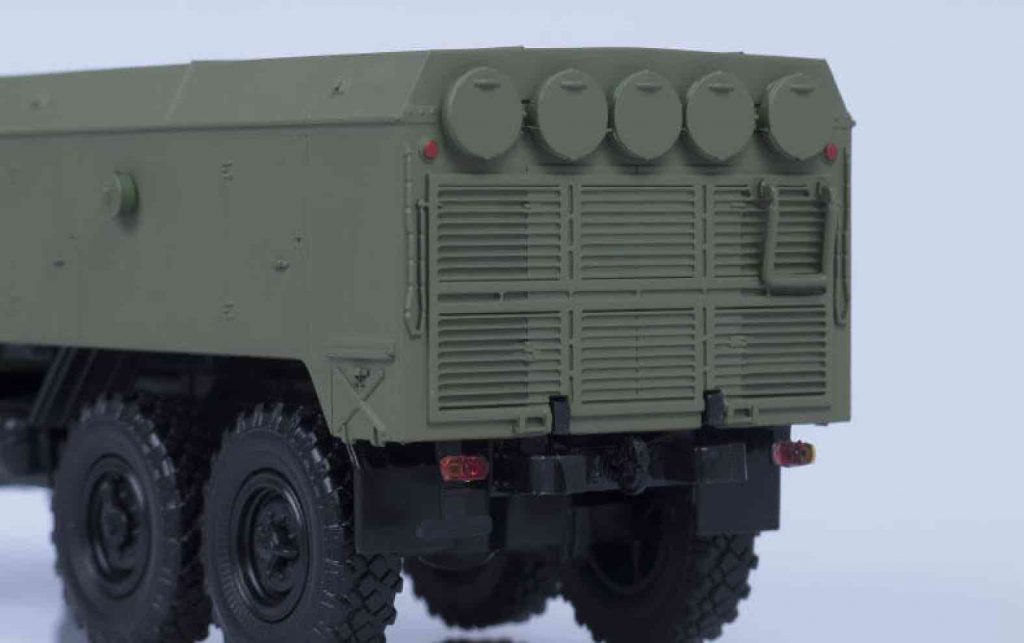

На переднем торце вентилятора имеется шкив ременного привода топливного насоса подогревателя. Для забора воздуха в задней части кузова имеется двухстворчатая дверь. На задней стенке кузова имеется 5 гильз, к которым крепятся брезентовые рукава. Для удобства подхода к крышкам гильз и укладки рукавов в аэродромно-транспортном положении имеется откидная площадка. С правой стороны площадка оборудована откидной подножкой. В ночное время площадка освещается фарой-прожектором. Для управления и контроля подогревателя в кабине автомобиля (справа) установлен дополнительный щиток приборов. В комплект входят 15 рукавов диаметром 220 мм и длиной по 6 м. В транспортном положении они укладываются в трубы подачи воздуха.

УМП-350 предназначен для подогрева двигателя ЛА перед запуском, а также воздуха в кабине экипажа и в салоне при температуре окружающей среды от +10 до -55°C. Подогреватель может одновременно подавать воздух с температурой 80-115°C со скоростью 25 м/с к 4 двигателям или кабинам.

В летнее время вентилятор (без запуска подогревателя) можно использовать для вентиляции кабин и других объектов.

Работа УМП-350 основана на передаче тепла от калорифера воздуху, поступающему из атмосферы. Тепло для подогрева воздуха выделяется при сжигании топлива (керосин Т-1 или ТС-1) в камере сгорания калорифера. Воздух из передней части подаётся вентилятором по раструбу. После нагрева от стенок калорифера воздух по коллектору идёт к гильзам на задней стенке кузова, к которым присоединяются рукава. Для обогрева двух мест через одну рукавную линию используется разветвитель. Перед началом работы автомобиль заземляется.

Серийное производство УМП-350 в Прилуках продолжается. После прекращения выпуска автомобиля ЗиЛ-131 подогреватель стал монтироваться на шасси Урал-4320-31, Урал-4320-41, Урал-43206-41, ЗиЛ-5301БО, КамАЗ-4326. Применяется не только на аэродромах, но и в транспортных и строительных предприятиях в условиях Севера.

Модификации автомобиля:

УМП-350-131 – базовый на шасси ЗиЛ-131.
УМП-350(4320)-350.10 – на шасси Урал-4320-31 (с 2002 года – Урал-4320-41). Выпускается с 1998 года.
УМП-350(4326) – на шасси КамАЗ-4326.
УМП-350(5301) – на шасси ЗиЛ-5301БО. Разработан в 2003 году по заказу компании “Ист Лайн”. Изготовлено 3 машины.

Технические харктеристики (УМП-350-131)

Габариты, мм: длина ширина высота	6900 2500 2540
База, мм	3350+1250
Колея, мм	1820
Дорожный просвет, мм	330/355
Радиус поворота, м	10,2
Полная масса, кг	8420
Двигатель: тип число цилиндров рабочий объём, см 2 степень сжатия мощность, л.с.	ЗиЛ-131 8 5996 6,5 150
Число передач	5×2
Колёсная формула	6×6
Размер шин	12,00-18″
Запас топлива, л	2×170
Скорость максимальная, км/ч	90
Тормозной путь со скорости 30 км/ч, м	12
Контрольный расход топлива при скорости 40 км/ч, л/100 км	40
Производительность подогревателя, ккал/ч.	350

Литература

Дмитриев В. Мобильные подогреватели // Основные средства. – 2004. – №4.
Дмитриев В. “Стюардесса” для ВВС // М-Хобби. – 2004. – №3. – С. 22-26.
Колеватов А. Применение автомобиля повышенной проходимости ЗиЛ-131 // Автомобильный моделизм. – 2003. – №4. – С. 2-8.

Все производители Abrex Absolute Hot Academy ACE Advanced Modeling AFV Club Airfix AK Interactive Altaya Altaya Concept Cars La Collection (by Norev) Altaya La Route Bleue Altaya Le Mans Collection Altaya Nuestros Coches de Polic Altaya Rally Altaya Taxi Altaya, Museum Series (музейная серия) Amigo Models AMK Ammo Mig Amodel Amusing Hobby Aoshima Ape (by Hachette) ARK Models ARM.PNT ArtModel Ascensio Atlas Atlas (автомобили Франции) Atlas (серия Грузовики Франции) Atlas Ferrari F1 Autoart Avart Arhiv AVD Models AVD дополнения AVD покрышки Begemot Best of Show Bizarre BM-Toys (фигурки в 43м масштабе) Bobcat Border model British Touring Cars Collection Bronco Bus Collection (IXO Models for Hachette) Camper Collection (IXO) Car Badge Design Champion Rally Cars, Finnland (by IXO) China Hand-made Exclusive Colibri Decals Collection Soldiers of the III Reich, by Hobby e Work D.

N.K. D.N.K. (киты) D.N.K. (Серия ЗИЛ-130) Das Werk DDR-Auto (by Atlas) DeAgostini DeAgostini (Carabinieri – Полиция Италии) DeAgostini (военная серия) DeAgostini-Польша (Kultowe Auta) DeCV (конверсии на базе Автолегенд) Del Prado Mounted and Foot Medieval Collection DiP Models Dragon Dragons and mythical Creatures Collection, by Altaya DSPIAE DUPLI COLOR Eaglemoss Easy Model Edmon Studia Eduard ELF Eligor EUREKA XXL Exclusiv Cars Ferrari Collection (Ge Fabbri) FineMolds First 43 Models Frontline Figures Ancient Warriors GWH Hachette Hasegawa Heller Highway 61 Hobby Boss Hot Wheels Hot Wheels Elite Humbrol ICM iScale IST Models Italeri IXO IXO (серии TRU, BUS) IXO Ferrari (серии FER, SF) IXO Le-Mans (серии LM, LMM, LMC, GTM) IXO Museum (серия MUS) IXO Rally (серии RAC, RAM) IXO Road (серии MOC, CLC) IXO грузовики (серии TRU) IXO мотоциклы IXO Самолёты IXO Танки IXO Тракторы (серия TRA) J-Collection JAS KAV models Kitty Hawk Konoos Kyosho Legend Figures Collection, by Del Prado Leo Models LionRoar Locomotive Models (1:160 scale) Magic Models Maisto-Swarovski Master Box Master Tools MasterClub Mattel Hot Wheels MAXI COLOR Meng MIG productions Military Giants of the Sky (DeAgostini) Military Wheels Mille Miglia MiniArt Minichamps Miniclassic Minicraft MiniHobbyModels Minitrains (Atlas) Mirage Hobby MISTERCRAFT Model Point ModelCar Group (MCG) Modelcollect ModelGun ModelPro ModelSvit Motip Motorart Mr.

Hobby MSD Mythology metal figures Collection by DeAgostini Napoleonic metal figures Collection, by Altaya Neo Scale Models Norev Norscot Scale Models Nostalgie Oxford Pacific88 Panda Hobby Paragon Models Paudi Models PotatoCar (Expresso Auto) Premium ClassiXXs PREMIUM SCALE MODELS Premium X Prommodel43 Provence Moulage Quartzo Red Iron Models Revell RMZ Hobby Roden Rye Field Models Schuco Simca collection SKIF Smer South Front Spark SpecialC.-45 Starline Start Scale Models (SSM) Sunstar TAKOM Tamiya The James Bond Car Collection (Автомобили Джеймса Бонда) Thunder Model TIGER MODEL Tristar True Scale Miniatures Trumpeter ULTRA Models Universal Hobbies Universal Hobbies (Renault 4) Vector Vector-Models Vector-models (иномарки) Vector-models (киты) Vehicles of tradesmen (by Atlas) Vitesse WhiteBox (IXO) Wilder WinModels Xuntong Model ZIP maket Аbteilung502 Аврора Хобби Автоистория (АИСТ) Автолегенды СССР журнал от DeAgostini Автолегенды СССР лучшее журнал от Deagostini Автолегенды СССР: Грузовики Автолегенды СССР: Грузовики.

Специальный выпуск Автолегенды СССР: Специальный выпуск Автолегенды СССР: Спорт Автолитература Автомобиль на службе, журнал от Deagostini Акан Бора-Пресс Военная летопись Волга-М21 Легендарный автомобиль в масштабе 1:8, ДеАгостини (сборная модель) Восточный Экспресс ВЭС (Воронеж) ГАЗ-М20 Победа в масштабе 1:8, ДеАгостини (сборная модель) Грань Декали Деньги Мира (MODIMIO Collections) ДиК (Кострома) Дилерские модели БЕЛАЗ Динозавры и мир Юрского Периода Дополнения из смолы 1:43 Занимательные головоломки Звезда ЗИС-110 в масштабе 1:8, ДеАгостини (сборная модель) Коллекция Военные Вертолеты от Deagostini Конверсии мастеров-одиночек Легендарные самолеты Легендарные советские Автомобили (Hachette) ЛОМО-АВМ Микродизайн Мир Моделей Модел.лаб Моделист Моделстрой Модельхимпродукт НАП-АРТ Наш Автопром Наша Армия. От древней Руси до современности Наши Грузовики (ограниченная серия) Наши Танки (MODIMIO Collections) Неизвестный производитель Огонек ПАО КАМАЗ Петроградъ и S&B Победа Полицейские машины мира, Deagostini Промтрактор СМУ-23 Советский Автобус (СОВА) Солдаты Великой Отечественной (Eaglemoss Collections) Старт-43 Суперкары.

Лучшие автомобили мира, журнал от DeAgostini Танки.Легенды Отечественной бронетехники Тантал Тантал (“Микроавтобусы УАЗ/Буханки”) Таран Техинформ Торговый дом МТЗ-ЕлАЗ Тракторы. История, люди, машины. (Hachette collections) Три Богатыря Финоко Флагман Харьковская резина Цейхгауз Экипаж Элекон Элементы для диорам

УМП, смонтированный на шасси грузового автомобиля УРАЛ-4320, КамАЗ 43114-1029-15, АМУР 531340 предназначен для подогрева авиационных двигателей горячим воздухом, обогрева кабин самолетов и вертолетов при температуре окружающего воздуха от плюс 10 до минус 55°С.

УМП работоспособен на высоте до 2000м над уровнем моря и при относительной влажности не более 98%.

Конструкция УМП позволяет подавать атмосферный воздух, подогретый до 80-115°С, со скоростью до 25 м/с; одновременно подогревать четыре авиационных двигателя и обогревать кабины тяжелых самолетов и другие объекты воздухом, подогретым до 50-75°С.

В летний период вентилятор УМП можно использовать (без запуска подогревателя) для продувки кабин самолетов и других объектов.

Техническая характеристика установки:

Параметр	Значение
Шасси УРАЛ-4320
Полная масса, кг	10000
Распределение массы, кг:
на передний мост	4400
на заднюю тележку	5600
Габаритные размеры, мм:
длина	7800
ширина	2500
высота	2780

Шасси КамАЗ 43114-1029-15
Полная масса, кг	10635
Распределение массы, кг:
на передний мост	5210
на заднюю тележку	5425
Габаритные размеры, мм:
длина	7420
ширина	2500
высота	3310

Шасси КамАЗ 4326-1036-15
Полная масса, кг	9895
Распределение массы, кг:
на передний мост	4882
на заднюю тележку	5013
Габаритные размеры, мм:
длина	7565
ширина	2500
высота	3305

Шасси АМУР 531340
Полная масса, кг	8420
Распределение массы, кг:
на передний мост	3030
на заднюю тележку	5390
Габаритные размеры, мм:
длина	6900
ширина	2500
высота	2550

Теплопроизводительность УМП, тыс. ккал/ч, не менее,

2,8 мм (вариант I)	350
2,2 мм (вариант II)	180
Температура воздуха на входе в рукава, °С, не более,
при работе форсункой с диаметром сопла:
2,8 мм	120
2,2 мм	80
Температура воздуха на выходе из рукавов, °С,
при работе форсункой с диаметром сопла:
2,8 мм	от 80 до 115
2,2 мм	от 50 до 75
Продолжительность работы УМП по запасу топлива (при давлении 0,12МПа (1,2 кг/см²)), ч,
при работе с форсункой диаметром сопла:
2,8 мм	16
2,2 мм	10
Продолжительность беспрерывной работы УМП, ч, не более	5
Производительность вентилятора, при 2400 об/мин, не менее, кг/ч	16000
Напор воздуха при выходе из вентилятора, при 2400 об/мин, Па	3500
Количество рукавов	15
Внутренний диаметр рукавов, мм	200
Длина рукавов, мм	6000
Напор воздуха на выходе из рукавов, Па	200-300
Вид топлива для работы УМП	Т-1 или ТС-1 по ГОСТ 10227-86
Вместимость топливных баков, л	2х300
Контрольный расход топлива, кг/ч:
на пусковом режиме при давлении от 0,28 до 0,3 МПа (от 2,8 до 3 кгс/см²)	12±3
на рабочем режиме при давлении от 0,04 до 0,14 МПа (от 0,4 до 1,4 кгс/см²)
при работе форсункой с диаметром сопла:
2,8 мм	50±4
2,2 мм	30±4
Давление топлива, МПа (кгс/см2):
перед пусковой форсункой	от 0,28 до 0,3 (от 2,8 до 3)
перед рабочей форсункой	от 0,04 до 0,14 (от 0,4до 1,4)
Система электропроводки	однопроводная, минусовые клеммы соединены с корпусом автомобиля
Зажигание топлива УМП	от свечи накала, 24В
Род тока	постоянный
Напряжение в сети, В	24
Источник тока	аккумуляторная батарея и генератор автомобиля
Потребляемый ток, А, не более:
при пусковом режиме	2,6
при рабочем режиме	0,7

СОСТАВ.

Основные составные части УМП показаны на рис.2.

Рис.2 (Общий вид установки моторного подогревателя УМП-350 на УРАЛе 4320)

1 – шасси автомобиля УРАЛ-4320; 2 – кузов; 3 – система воздуховодов.

УСТРОЙСТВО И РАБОТА

Работа УМП основана на передаче тепла от стенок калорифера воздуху, поступающему из атмосферы. Тепло для нагрева воздуха выделяется при сжигании топлива в камере сгорания калорифера, смонтированного на специальной раме, крепящейся болтами к полу кузова.
Процесс сгорания топливовоздушной смеси, образованной при распылении топлива форсункой и перемешивании его с топочным воздухом, происходит в камере сгорания 22 (рис. 3).
Воздух в калорифер и камеру сгорания подается вентилятором 13 по раструбу 9, в котором имеются два люка для осмотра и монтажа свечи, воздушной заслонки и форсунок.
При включении коробки отбора мощности 1 вентилятор получает вращение от двигателя автомобиля через валы 2, 6. Образующиеся в процессе сгорания газы движутся по газоходам калорифера 5 к выхлопному патрубку и отдают тепло через стальные стенки калорифера омывающему воздуху, подаваемому из атмосферы под напором вентилятора. Нагретый воздух поступает по выходному патрубку 4 в коллектор 3 и далее по гильзам 7 и рукавам 10 подается к обогреваемому объекту.
Поступление холодного воздуха в камеру сгорания в период пуска прекращается с помощью электромагнитной заслонки, которая на пусковом режиме перекрывает воздушный канал. На основном режиме электромагнитная заслонка открывает воздушный канал, и воздух в количестве, необходимом для полного сгорания топлива, поступает в камеру сгорания. Часть холодного воздуха направляется для обдува пусковой форсунки 8 и свечи.
Топливная система служит для подачи топлива в камеру сгорания и рассчитана на работу УМП в двух режимах: пусковом и основном (рабочем).
Топливо из баков 21 всасывается насосом 17 шестеренчатого типа и нагнетается под давлением 0,28–0,30 МПа (2,8–3 кг/см²) в топливопроводы УМП. Привод насоса осуществляется ременной передачей от вала вентилятора.
Для раздельного включения баков установлен кран 20. Фильтрацию топливо проходит в фильтре 19.

Рис.3 (Схема технологическая принципиальная УМП)

1– коробка отбора мощности; 2– вал карданный; 3– коллектор; 4– патрубок выходной; 5– калорифер; 6– вал промежуточный; 7–гильза; 8– форсунка пусковая; 9– раструб; 10– рукав напорный; 11– клапан электромагнитный основного режима; 12– клапан электромагнитный пускового режима; 13– вентилятор; 14– клапан редукционный; 15– фильтр-тройник; 17– насос; 18–манометр MT-3; 19– фильтр; 20–кран; 21– бак топливный; 22– камера сгорания; 23– подогреватель топлива рабочего режима.

Очищенное от механических примесей топливо направляется по двум топливным магистралям. По одной магистрали оно поступает в электромагнитный клапан 12 пускового режима, который при возбуждении катушки электрическим током поднимает якорь и открывает проход топливу к пусковой форсунке 8.
По другой магистрали топливо поступает в редукционный клапан 14, в котором редуцируется до давления 0,04 – 0,14 МПа (0,4 – 1,4 кг/см²).
Из редукционного клапана топливо поступает в электромагнитный клапан 11 основного режима, который открывает ему проход в подогреватель 23 топлива и форсунку основного (рабочего) режима.
Воспламенение рабочей смеси производится в камере сгорания 22 свечой на пусковом режиме, а дальнейшее сжигание топлива (на основном режиме) происходит от факела огня, образовавшего в момент воспламенения рабочей смеси при пусковом режиме.
В топливную систему входят манометры 18, с помощью которых контролируется давление в трубопроводах пускового и рабочего режимов.
Запуск УМП производится при работающем двигателе на прямой передаче в коробке перемены передач и нейтральном положении рычага раздаточной коробки. Водитель устанавливает переключатель включения КОМ в положение ВКЛ, и тем самым приводит трансмиссию привода вентилятора в рабочее положение. Крутящий момент от двигателя передается вентилятору, от шкива которого с помощью ременной передачи топливному насосу.
Воздух от вентилятора по системе воздуховодов подается к калориферу УМП и далее к подогреваемому объекту. Часть воздуха поступает в камеру сгорания, а также для обдува свечи и пусковой форсунки.
