Как настроить и отрегулировать карбюратор К 88, 130, 131?

Карбюратор к 88 пошаговая инструкция по регулировке. Основные виды неисправностей карбюратора, простые пути решения проблемы и способы продлить срок службы устройства

ЗИЛ 130 и 131, автомобили, которые без преувеличения можно назвать легендарными. Выпускались они без малого 50 лет и использовались практически во всех областях промышленности и оборонки. Секрет успехов 130 и 131 весьма прост – автомобили были максимально надежными и не подводили своих хозяев. Добиться этого удалось благодаря практически идеальным запчастям, которые выпускали советские заводы. Одна из таких деталей карбюратор к 88а, который устанавливался на эти автомобили. Устройство достаточно редко выходило из строя, практически не требовало ремонта. Однако все это лишь при условии, что шофер следил за состоянием карбюратора и периодически производил его настройку.

ЗИЛ 131

Сегодня ЗИЛы 130 и 131 по-прежнему остаются надежными рабочими лошадками. Однако учитывая тот факт, что в XXI веке, производство этих автомобилей было значительно сокращено, сегодня большинство из них, можно сказать, пенсионеры советского автопрома. Старички очень часто требуют ремонта, а карбюратор к 88а, со временем становиться не таким уж и надежным и если своевременно не производить его настройку, деталь может выйти из строя и придется заменить ее.

Содержание

1. Конструктивные особенности карбюратора
2. Регулировка холостого хода
3. Виды неисправностей карбюраторов
4. Уход за карбюратором

Конструктивные особенности карбюратора

Прежде чем браться за настройку или регулировку запчасти следует изучить принцип работы карбюраторов установленных на ЗИЛ 130 и 131. Итак, это двухкамерное устройство с падающим потоком воздушной смеси и двойным распиливанием топлива. Камеры карбюратора в количестве двух штук выполнены в одном блоке и работают на всех режимах двигателя параллельно.

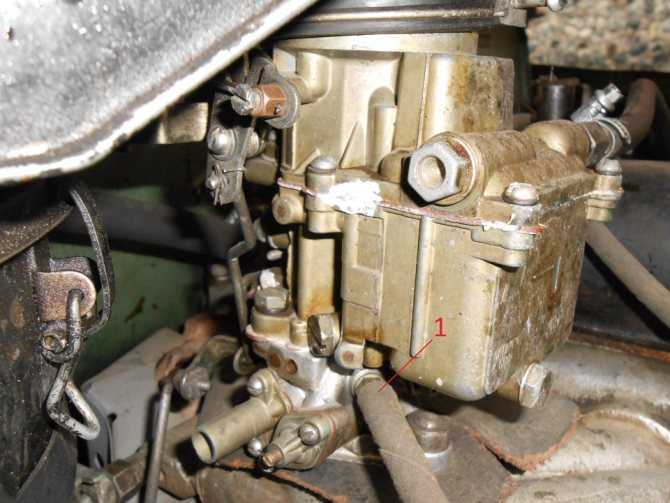

Карбюратор в ЗИЛ 130 и 131, кстати, выполнен, таким образом, чтобы его регулировка не была проблемой для шофера. Если прибор немного забарахлит можно настроить его на рабочий лад без необходимости снимать и разбирать устройство. Однако прежде чем браться за настройку карбюратора необходимо хоть даже и поверхностно изучить его конструкцию. В частности, винты, с помощью которых собственно и производится настройка:

• Винт регулировки качества смеси для холостого хода.
• Стопорный вин дросселя.
• Винт регулировки количества оборотов.
• Стопорный винт дросселя.
• Держатель жиклера.

Карбюратор К 88

На само карбюратор устроен на порядок сложнее. Однако для первоначальной настройки достаточно и этих знаний. Более глубокие нужны скорее для ремонта устройства, однако, доверим это дела квалифицированным автомеханикам. Если же вы обладаете минимальными слесарными навыками, регулировка холостого хода как решение большинства проблемы с карбюраторами ЗИЛ 130 и 131 не станет для вас проблемой.

Регулировка холостого хода

Одна из главных болезней зиловских карбюраторов – так называемый плавающий холостой ход. Говоря проще по причине той или иной неисправности в блок цилиндров некачественная топливная смесь. В этом случае автомобиль будет заметно троить на холостом ходу, а обороты будут заметно плавать. Решается проблема достаточно просто. Необходима просто регулировка винтов, отвечающих, за состав топливной смеси. Давайте разберем весь процесс поэтапно.

• Первым делом вам необходимо полностью завернуть винт, что отвечает за качество топливной смеси. После того как винт дойдет до упора его нужно ослабить на 4-5 оборотов. Таким образом, вы добьетесь идеально обогащенной для блока цилиндров качества топливной смеси.
• Точно так же до упора закрутите, и винт количества смеси. Единственное отличие в том, что его нужно будет ослабить всего на 3 оборота.
• Теперь можно запускать двигатель. Включив, зажигание обязательно подождите, пока автомобиль достаточно прогреется.
• Теперь берите отвертку и с помощью винта количества смеси отрегулируйте карбюратор так, чтобы двигатель стабильно работал на 800 оборотах.
• Теперь закрываем винт качества до тех пор, пока двигатель не начнет чихать. После его следует ослабить примерно на пол-оборота.

Далее, закручивайте винт качества до тех пор, пока не появиться нестабильность в работе двигателя. После ослабьте его на пол-оборота.

На этом собственно и все. Путем вот таких несложных действий можно идеально отрегулировать холостой ход ваших автомобилей ЗИЛ 130 или 131.

Виды неисправностей карбюраторов

Правда, далеко не всегда вот такая регулировка помогает снять все проблемы с карбюратором. Иногда устройству необходим ремонт или более сложное обслуживание. Всего можно выделить 4 проблемы с зиловскими карбюраторами. В принципе все они легко устранимы и профессиональный шофер сможет исправить все, не обращаясь в автосервис.

В первую очередь речь идет о таких проблемах, как:

• Конденсат в карбюраторе. Проблем весьма распространенная, особенно в последнее время, когда качество топлива оставляет желать лучшего. Скорее всего, в бензобак попало, что-то очень отдаленно, напоминающее, бензин, вероятно, разбавленный водой или ослиной мочой как было в известном фильме. Естественно, появление конденсата в карбюраторе ЗИЛ 130 и 131 связанно и с тем, что автомобили эти эксплуатируются круглогодично и частенько даже в лютые морозы. Некачественный бензин во время простоя авто замерзает и в итоге в карбюраторе образуется конденсат. Единственное решение проблемы – замена топлива на более качественное.
• Хлопки или выстрелы в карбюраторе. Неисправность, которая может иметь под собой несколько причин. Наиболее вероятны две из них — в первую очередь некачественное топливо. В этом случае в карбюратор поступает недостаточно обогащенная воздушная смесь. Воспламеняется она частями и шофер слышит хлопки или выстрелы в карбюратор. Второй вариант проблема с жиклерами, которые могли засориться. Их можно прочистить потоком воздуха или промыть специальной жидкостью. Если все действия выполнить, верно, выстрелы и хлопки прекратятся.
• Не поступает бензин. Наиболее вероятная причина, механический засор в карбюраторе. Чтобы исправить проблему его придется разобрать и тщательно прочистить. Попутно стоит проверить все шланги, ведущие к устройству на наличие дефектов – проблем может быть и в них.
• Переливает карбюратор. Очень распространенная неисправность. Проблема состоит в том, что в карбюратор поступает слишком много топлива. Первым делом попробуйте отрегулировать винт качества воздушной смеси. Если не помогает, стоит приобрести новые свечи зажигания, не исключено, что проблема заключается именно в них.

Вот, пожалуй, все неисправности, которые можно устранить без особых проблем своими руками. Все остальное, скорее всего, потребует вмешательства квалифицированных автомехаников, которым по плечу тонкая регулировка карбюратора установленного на ЗИЛ 130 и 131. Самостоятельно, кстати, за это дело браться не стоит – процесс весьма длительный и трудоемкий и при отсутствии практических знаний можно и вовсе загубить топливную систему ЗИЛ 131 и 130, в этом случае никакая регулировка уже не поможет.

Уход за карбюратором

Все вышеозначенные проблемы с карбюраторами ЗИЛ 130 и 131, вас никогда не коснуться, если соблюдать ряд несложных правил и ухаживать за карбюратором так, как требует его конструкция:

1. Важнейшее правило – при каждом техническом обслуживании автомобиля проверяйте, чтобы все заглушки соединения и пробки карбюратора были герметичными. Утечка топливной смеси из устройства, может, очень пагубно сказаться на его дальнейшей работе.
2. Также при каждом ТО обязательно удаляйте отстой из поплавковой камеры и как минимум пару раз за год очищайте и промывайте каналы и жиклеры карбюратора. (Лучше всего промывать устройство высокооктановым бензином, а если загрязнения слишком сильные можно использовать для этой цели ацетон).
3. Промытые детали обязательно просушивайте, после вторично очищайте при помощи мягкой тряпки.

Конечно, засорение карбюратора необязательно приведет к его неисправности. Однако, если не заниматься обслуживанием устройства проблемы с вашим ЗИЛ не заставят себя ждать.

Регулировка карбюратора К-88

При правильно отрегулированном приводе необходимо, чтобы дроссели и воздушная заслонка открывались и закрывались в соответствии с положениями педали и ручных кнопок управления

Неполное открытие дросселей приводит к снижению мощности двигателя, а недостаточное прикрытие дросселей является причиной повышенных оборотов коленчатого вала двигателя при работе на холостом ходу и увеличенного расхода топлива.

Если воздушная заслонка полностью не открывается, то происходит обогащение горючей смеси, что вызывает перерасход топлива, а при неполном ее закрытии затрудняется пуск холодного двигателя.

Вначале регулируют ножной и ручной приводы дросселей, а затем привод воздушной заслонки.

Ножной привод регулируют при помощи резьбовой вилки на тяге карбюратора и резьбовой тяги педали управления дросселями с таким расчетом, чтобы при полном открытии дросселей педаль не доходила до пола на 3—5 мм.

Ход педали управления дросселями при этом должен быть не менее 160 мм.

По окончании регулировки тяги закрепляют контргайками.

Ручной привод дросселей регулируют зажимом, который устанавливают на конце троса привода так, чтобы при полностью вдвинутой ручке привода был зазор 2,0—-3,0 мм между зажимом и кронштейном, укрепленным на тяге.

Зазор этот необходим для того, чтобы при вдвинутой ручке ручного управления дросселями возвратная пружина обеспечивала прикрытие дросселей.

Дроссели в закрытом положении должны плотно прикрывать каналы смесительной камеры; между стенкой канала и кромкой дросселей допускается зазор не более 0,05 мм.

При регулировке привода воздушной заслонки надо установить ручку ручного управления так, чтобы она не доходила до упора щита кабины на 2,0—3,0 мм.

В этом положении при полностью открытой воздушной заслонке соединяют трос привода с рычагом заслонки и зажимают его винтом, затем закрепляют оболочку троса в другом зажиме.

В закрытом положении, т. е. при полностью выдвинутой ручке воздушная заслонка должна целиком закрывать канал горловины для прохода воздуха; между стенкой канала и кромкой заслонки допускается зазор не более 0,15 мм.

Регулировка малых оборотов холостого хода двигателя. Регулировка холостого хода должна обеспечить устойчивую работу двигателя на холостом ходу при наименьшем расходе топлива.

Регулировку осуществляют на работающем двигателе, прогретом до нормальной температуры (80—95°С) охлаждающей жидкости, при нормальных зазорах в клапанах и между электродами свечей зажигания и при полностью открытой воздушной заслонке.

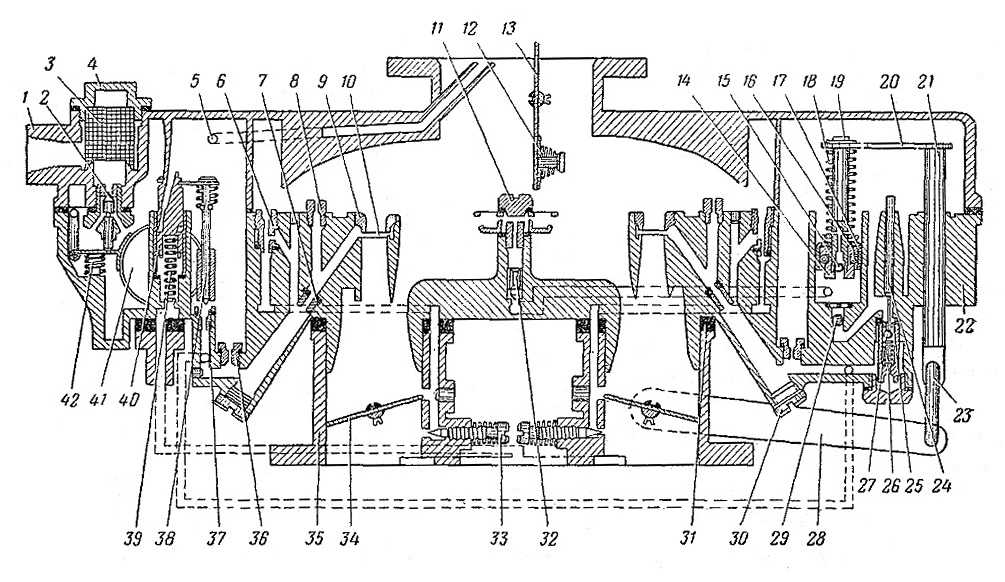

На рис. 1 показана схема, по которой можно проследить работу системы холостого хода карбюратора К – 88А и процесс регулировки карбюратора. Схема карбюратора К-88 является аналогичной.

При малых оборотах на холостом ходу двигателя разрежение из впускного трубопровода передается через отверстие 43 системы холостого хода и прямоугольное отверстие 42 в канал 44.

Под действием разрежения топливо из поплавковой камеры карбюратора, пройдя главный жиклер 47, направляется к жиклеру 6 холостого хода.

Для получения необходимого состава смеси к топливу подмешивается воздух, поступающий через вырез 7.

Образовавшаяся при этом эмульсия поступает через отверстия 43 и 42 в смесительную камеру.

При выходе из отверстий эмульсия смешивается с основным потоком воздуха, проходящим в камеру через щель, образованную кромкой дросселя 45 и стенкой смесительной камеры.

При регулировке следует учитывать, что карбюратор К-88А двухкамерный и что качественный состав горючей смеси в каждой камере регулируется своим регулировочным винтом 41 независимо от другой камеры. При этом надо помнить, что при завертывании регулировочных винтов смесь обедняется, а при их отвертывании — обогащается.

На рис. 2 показан способ регулировки карбюратора К-88А на автомобиле ЗИЛ-1З0.

Перед пуском двигателя и началом регулировки надо завернуть винты 1 качественной регулировки холостого хода до отказа, но не слишком туго, а затем отвернуть каждый на три оборота.

После этого пустить двигатель и выполнить количественную регулировку, т. е. установить упорным винтом 2 такое наименьшее открытие дросселей, при котором двигатель должен работать вполне устойчиво.

Затем следует постепенно завертывать один из винтов 1 при каждой пробе на 1/4 оборота до тех пор, пока двигатель не начнет работать с явными перебоями из-за большого обеднения смеси в цилиндрах. После этого обогатить смесь, отвернув винт 1 на 1/2 оборота.

Проделать те же операции со вторым регулировочным винтом 1.

Отрегулировав состав смеси, следует попытаться уменьшить число оборотов холостого хода, отвертывая понемногу упорный винт 2 дросселей, после чего снова попытаться обеднить состав смеси обоими винтами 1 поочередно, как указано выше.

Обычно после двух попыток удается найти правильное положение для всех трех регулировочных винтов и тем самым закончить качественную и количественную регулировку малых оборотов холостого хода двигателя.

Для проверки регулировки следует нажать на педаль управления дросселями и сразу отпустить ее. Если двигатель остановится, то число оборотов холостого хода надо увеличить.

При правильно отрегулированном карбюраторе двигатель должен устойчиво работать при 400-500 об/мин коленчатого вала.

Способ регулировки карбюратора на автомобиле ЗИЛ-1З1 такой же, как на автомобиле ЗИЛ-130.

Контроль и регулировку карбюраторов К-88 и К-88А можно выполнить на простейших установках и при помощи шаблонов, которые могут быть изготовлены в автотранспортном предприятии.

Проверка уровня топлива в поплавковой камере

Основные причины повышенного или пониженного уровня топлива в поплавковой камере карбюратора могут быть следующие: негерметичность поплавка, неправильный его вес (нормальный вес 18,7-19,8 г), заклинивание или негерметичность клапана 2 подачи топлива  (рис. 1).

Одной из причин повышенного или пониженного уровня топлива в поплавковой камере может быть также неправильная установка игольчатого клапана подачи топлива при сборке его на корпусе воздушной горловины карбюратора.

Поэтому прежде чем приступить к регулировке уровня топлива, необходимо убедиться в исправности всех узлов я деталей, входящих в поплавковый механизм.

Герметичность собранного игольчатого клапана подачи топлива проверяют на вакуумной установке (рис. 3, а). Узел 4 игольчатого клапана с прокладкой 5 устанавливают в корпус 6, трубка которого ввернута в тройник 7.

Работа установки заключается в следующем.

При открытом кране 8 и перемещении поршня 9 при помощи штока 10 в направлении, указанном стрелкой, в цилиндре создается разрежение, под действием которого игольчатый клапан прижимается к своему седлу, и вода в стеклянной трубке 2 поднимается вверх.

Уровень водяного столба равен величине разрежения в цилиндре.

Поршень необходимо перемещать до тех пор, пока вода в стеклянной трубке достигнет высоты 100 см по шкале 3 от уровня воды в баке 1, после чего следует закрыть кран 8.

Если игольчатый клапан герметичен, то вода, находящаяся в стеклянной трубке, не будет опускаться вниз, при отсутствии герметичности вода опустится вниз.

Допустимая величина падения столба воды за 0,5 мин может быть не более 10 мм по шкале 3.

Для получения герметичности допускается притирка игольчатого клапана к седлу. Если после этого герметичность не будет получена, то игольчатый клапан надо заменить новым.

При установке узла 12 игольчатого клапана (рис. 3,6) на корпус 11 воздушной горловины необходимо правильно выдержать расстояние от верхней точки сферы игольчатого клапана до плоскости корпуса горловины. Этот размер регулируют прокладками 14, и он должен быть равен 13,5—13,8 мм по шаблону 13.

Уровень топлива в поплавковой камере карбюратора при давлении перед игольчатым клапаном в пределах 125-170 мм рт. ст. должен быть 18—19 мм от верхней разъемной плоскости корпуса поплавковой камеры.

Проверить уровень топлива можно двумя способами

Первый способ заключается в том, что при работе двигателя на режиме малых оборотов холостого хода следует отвернуть контрольную пробку (рис. 4, а) и через контрольное отверстие, располагаемое на уровне глаза (рис. 4, б), наблюдать за уровнем топлива.

При правильно отрегулированном уровне топливо будет видно, но оно не должно вытекать из отверстия.

Второй способ проверки заключается в том, что надо отвернуть пробку, закрывающую канал клапана механического экономайзера, и на ее место ввернуть переходник 1 (рис. 5), заканчивающийся стеклянной трубкой 2 с нанесенными на ней рисками, указывающими пределы колебания уровня топлива в поплавковой камере.

Уровень топлива в поплавковой камере должен быть до верхней или нижней метки, т. е. на расстоянии 18-19 мм от разъемной плоскости поплавковой камеры.

Для получения правильного уровня топлива в поплавковой камере (при правильной установке игольчатого клапана) допускается подгибка кронштейна поплавка: при высоком уровне поплавок надо отогнуть вниз, при низком — вверх.

Проверка пропускной способности дозирующих элементов карбюратора

Уход за жиклерами карбюратора включает в себя не только промывку и продувку их калиброванных отверстий, но и проверку их пропускной способности на истечение.

Экономичность работы карбюратора, следовательно, и работы двигателя зависит от нормальной пропускной способности жиклеров, проверку которой осуществляют один раз в год.

Пропускную способность жиклеров проверяют на приборах двух типов: для проверки жиклеров на истечение воды с абсолютным определением расхода и для проверки жиклеров с относительным замером расхода воды.

Приборы с абсолютным определением пропускной способности жиклеров дают большую точность и стабильность показаний по сравнению с приборами с относительным определением. Поэтому лучше пользоваться прибором с абсолютным определением (рис. 6).

Пропускная способность жиклера выражается в кубических сантиметрах воды, вытекающей через проверяемый жиклер за 1 мин, при высоте столба воды 1000 ± 2 мм (считая от опорной поверхности жиклера) при температуре 20 ± 1°С, которая определяется термометром 4.

При проверке пропускной способности – жиклеры надо устанавливать в приборах так, чтобы жидкость протекала через них в том же направлении, что и в карбюраторе.

Все жиклеры перед проверкой на истечение должны быть очищены от заусенцев, грязи и масла, промыты в чистом бензине и продуты сжатым воздухом.

При калибровке размеры отверстий жиклеров доводят до требуемой величины постепенным их развертыванием.

Чеканка или пайка отверстий для уменьшения их пропускной способности не допускается.

Если диаметр калиброванного отверстия жиклера больше нормы, то жиклер должен быть заменен новым.

Дозирующие элементы проверяют в следующем порядке. Вода из верхнего бака 1 (см. рис. 6) через кран 2 по трубке попадает в поплавковую камеру 16, в которой поплавковый механизм поддерживает постоянный уровень воды, равный 1000 мм от опорной поверхности проверяемого жиклера.

Из поплавковой камеры вода через кран 15 и трубку 13 попадает в корпус 12, поднимается по стеклянной трубке 3 и одновременно вытекает через проверяемый жиклер 5, ввернутый в держатель 11.

Вода, вытекающая через проверяемый жиклер, поступает в мерительную мензурку 6 или лоток 7, откуда через кран 9 поступает в нижний бак 10.

Из нижнего бака вода по мере надобности может сжатым воздухом от компрессора или ручного насоса подаваться в верхний бак 1 по трубке 14; краны 8 и 9 при этом должны быть закрыты.

После наполнения верхнего бака сначала открывают кран 8, а потом кран 9 для избежания переполнения водой лотка 7.

Для определения пропускной способности жиклера надо поставить под вытекающую струю воды мерительную мензурку 6 и определить по секундомеру время наполнения ее водой.

Пропускная способность жиклера определяется как частное от деления количества воды в мензурке в кубических сантиметрах на время ее наполнения в минутах.

Если истечение воды прекратить ровно через 1 мин, то объем ее в мензурке укажет пропускную способность жиклеров в кубических сантиметрах в минуту.

Для нормальной работы карбюратора также необходимо проверять герметичность клапана 34 (см. рис.1) экономайзера с механическим приводом; проверку можно проводить на вакуумной установке (см. рис. 3, а) тем же способом, каким проверяют игольчатый клапан подачи топлива.

Следует также проверять осмотром прилегание к своим седлам шарикового 29 (см. рис. 1) и игольчатого 40 клапанов ускорительного насоса, а также их свободу перемещения.

Так же надо проверять правильность работы подвижных механизмов клапана экономайзера с механическим и пневматическим приводом, ускорительного насоса, воздушной заслонки 15 и дросселей 45, зависание и заклинивание которых не допускается.

При проверке игольчатого клапана 40 надо отвернуть полый винт 14 и вынуть клапан, помня при этом, что клапан в своем гнезде не закреплен, а поэтому может самопроизвольно выпасть и затеряться.

Настройка зиловского карбюратора своими руками

88к

ЗИЛ 130 и 131, автомобили которые без преувеличения можно назвать легендарными. Они производятся уже почти 50 лет и используются практически во всех областях промышленности и оборонно-промышленного комплекса. Секрет успеха 130 и 131 очень прост: машины были максимально надежными и не разочаровывали своих владельцев. Этого удалось добиться благодаря практически идеальным запчастям, которые выпускались советскими заводами. Одной из таких деталей является карбюратор 88а, который устанавливался на эти автомобили. Аппарат редко выходил из строя, практически не требовал ремонта. Однако все это только при условии, что водитель следит за состоянием карбюратора и периодически его регулирует.

ЗИЛ 131

Сегодня ЗИЛ 130 и 131 по-прежнему надежные рабочие лошадки. Однако, поскольку производство этих автомобилей в 21 веке значительно сократилось, сегодня можно сказать, что большинство из них ушло из советского автопрома. Пожилые люди часто нуждаются в ремонте, а карбюратор 88а со временем не становится таким надежным, и если его своевременно не отрегулировать, деталь может выйти из строя и ее придется заменить.

Особенности конструкции карбюратора

Перед установкой или регулировкой запчасти необходимо изучить принцип работы карбюраторов, устанавливаемых на ЗИЛ 130 и 131. Итак, это двухкамерный аппарат с нисходящим потоком воздушной смеси и двойной отсечкой топлива -выключенный. Камеры карбюратора в количестве двух штук выполнены в одном блоке и работают параллельно на всех режимах работы двигателя.

Карбюратор на ЗИЛ 130 и 131, кстати, сделан таким образом, что его регулировка не составляет проблемы для водителя. Если устройство немного испачкается, его можно настроить на работу, не снимая и не разбирая. Однако перед настройкой карбюратора необходимо хотя бы поверхностно изучить его конструкцию. В частности, винты, которые собственно и осуществляют регулировку:

• Винт регулировки смеси холостого хода.
• Дроссельный винт.
• Винт для регулировки числа оборотов.
• Дроссельный болт.
• Держатель форсунки.

Карбюратор К88

Сам карбюратор намного сложнее. Однако этих знаний достаточно для первоначальной настройки. Для ремонта устройства скорее потребуются более глубокие заглубления, но мы доверим это дело квалифицированным автомеханикам. Если у вас есть минимальные слесарные навыки, то регулировка холостого хода как решение большинства проблем с карбюраторами ЗИЛ 130 и 131 не станет для вас проблемой.

Регулировка холостого хода

Одной из основных болезней зиловских карбюраторов является так называемый плавающий холостой ход. Проще говоря, из-за тех или иных неисправностей в блоке цилиндров некачественная топливная смесь. При этом машина заметно будет троить на холостых, а скорость заметно плавать. Проблема решается достаточно просто. Нужно лишь отрегулировать винты, отвечающие за состав топливной смеси. Давайте разберем весь процесс шаг за шагом.

• В первую очередь нужно полностью закрутить винт, отвечающий за качество топливной смеси. После того, как винт дойдет до упора, его следует ослабить на 4-5 оборотов. Таким образом, вы получите идеально обогащенную топливную смесь для блока цилиндров.
• Таким же образом затяните до конца, и накрутите количество смеси. Разница лишь в том, что его нужно будет ослабить всего на 3 оборота.
• Теперь можно запускать двигатель. После включения зажигания обязательно дождитесь, пока автомобиль достаточно прогреется.
• Теперь возьмите отвертку и винтом количества смеси отрегулируйте карбюратор так, чтобы двигатель стабильно работал на 800 об/мин.
• Теперь закрываем винт качества, пока мотор не начнет чихать. После этого его следует ослабить примерно на пол-оборота.

Затем затягивайте винт качества до тех пор, пока двигатель не станет нестабильным. Затем ослабьте его на пол-оборота.

Вот и все. Следуя этим простым действиям, вы сможете идеально отрегулировать холостой ход своего автомобиля ЗИЛ 130 или 131.

Виды неисправностей карбюраторов

Правда далеко не всегда такая регулировка помогает устранить все проблемы с карбюратором. Иногда устройство нуждается в ремонте или более сложном обслуживании. Всего можно выделить 4 проблемы с зиловскими карбюраторами. В принципе, все они легкосъемные, и профессиональный водитель сможет все исправить, не обращаясь в автосервис.

В первую очередь речь идет о таких проблемах как:

• Конденсат в карбюраторе. Проблемы возникают очень часто, особенно в последнее время, когда качество топлива оставляет желать лучшего. Скорее всего, в бензобак попало что-то очень отдаленно напоминающее бензин, возможно разбавленный водой или ослиной мочой, как в известном фильме. Естественно, появление конденсата в карбюраторе ЗИЛ 130 и 131 связано еще и с тем, что эти автомобили эксплуатируются круглый год, а зачастую даже в сильный мороз. Бензин низкого качества замерзает во время простоя, вызывая образование конденсата в карбюраторе. Единственным решением проблемы является замена топлива на более качественное.
• Хлопнуть или выстрелить в карбюратор. Неисправность, которая может иметь несколько причин. Две из них наиболее вероятны: во-первых, некачественное топливо. В этом случае в карбюратор поступает недостаточно обогащенная воздушная смесь. Он работает частями, и водитель слышит щелчки или выстрелы в карбюраторе. Второй вариант – проблема с форсунками, которые могли забиться. Их можно очистить струей воздуха или промыть специальной жидкостью. Если все действия выполнены правильно, стрельба и взрывы прекратятся.
• Бензин не поставляется. Наиболее вероятная причина – механическое засорение карбюратора. Чтобы устранить проблему, его потребуется разобрать и тщательно прочистить. Попутно стоит проверить все шланги, идущие к устройству, на наличие дефектов; с ними могут быть проблемы.
• Карбюратор переполнен. Очень распространенная неисправность. Проблема в том, что карбюратор получает слишком много топлива. Для начала попробуйте отрегулировать винт качества воздушной смеси. Если не помогло, стоит купить новые свечи зажигания, не исключено, что проблема именно в них.

Вот, пожалуй, и все неисправности, которые легко устранить своими руками. Все остальное, скорее всего, потребует вмешательства квалифицированных автомехаников, которые справятся с тонкой настройкой карбюратора, устанавливаемого на ЗИЛ 130 и 131. Кстати, самостоятельно подходить к этому делу не стоит – процесс очень долго и кропотливо. , а при отсутствии практических знаний можно полностью испортить топливную систему ЗИЛ 131 и 130, в этом случае никакие регулировки не помогут.

Уход за карбюратором

Все вышеперечисленные проблемы с карбюраторами ЗИЛ 130 и 131 никогда не коснутся вас, если соблюдать ряд простых правил и ухаживать за карбюратором так, как того требует его конструкция:

1. Самое главное правило, что при каждом техническом обслуживании автомобиля проверяйте герметичность всех разъемов и разъемов карбюратора. Утечка топливной смеси из устройства может очень пагубно сказаться на его дальнейшей работе.
2. Также при каждом техническом обслуживании обязательно удаляйте отложения из поплавковой камеры и чистите и промывайте каналы и жиклеры карбюратора хотя бы пару раз в год. (Промывать устройство лучше высокооктановым бензином, а если загрязнение слишком сильное, то для этой цели можно использовать ацетон).
3. Обязательно высушите вымытые детали, а затем снова протрите их мягкой тканью.

Конечно, забитый карбюратор не обязательно приведет к плохой работе. Однако если вы не будете ремонтировать устройство, проблемы с вашим ЗИЛом ​​не заставят себя ждать.

72 ЗИЛ Грузовики Руководство по эксплуатации Скачать бесплатно

Логотип ЗИЛ

Регулировка грузовика ЗИЛ-130

Регулировка грузовика ЗИЛ-130.djvu

Файл djvu 5,3 МБ

Скачать

Руководство по эксплуатации Зил 131

Руководство по эксплуатации Зил 131.pdf

Документ Adobe Acrobat 7.5 МБ

Скачать

Руководство по эксплуатации и ремонту автомобиля ЗИЛ-150.

Руководство по эксплуатации и ремонту ZI

Архив сжатых файлов 19,7 МБ

Скачать

Руководство по ремонту ЗИС-150

Руководство по ремонту ЗИС-150.pdf

Документ Adobe Acrobat 16,3 МБ

Скачать

Титул	Размер файла	Ссылка для скачивания
Схемы электропроводки ЗиЛ 111. jpg	192.2кб	Скачать
ЗиЛ+433360 Электрические схемы.jpg	149.4кб	Скачать
Руководство по ремонту АМО-3.rar	19.4Мб	Скачать
Регулировка грузовика ЗИЛ-130. djvu	5.3Мб	Скачать
Альбом схем и чертежей ЗИЛ-131.rar	56Мб	Скачать
Автомобили ЗИЛ-131. Руководство по армейскому ремонту.rar	9.7Мб	Скачать
Описание устройства и инструкция по эксплуатации ЗИЛ-130, ЗИЛ-131 и БТР-60П. .djvu	7.1Мб	Скачать
Описание устройства и руководство по эксплуатации грузовых автомобилей ЗИЛ-130 и ЗИЛ-138..djvu	6.2Мб	Скачать
Руководство по ремонту газогенераторов ЗИС-21.rar	53. 2Мб	Скачать
Руководство по эксплуатации и ремонту ЗИЛ-133 и его модификаций..djvu	6.8Мб	Скачать
Техническое обслуживание грузового автомобиля ЗИЛ-130.pdf	59.9Мб	Скачать
Ремонт грузовика ЗИЛ-130. djvu	11Мб	Скачать
Технические условия на капитальный ремонт автомобиля ЗИЛ-130.pdf	29.6Мб	Скачать
Шасси автомобиля ЗИЛ-130.djvu	9.8Мб	Скачать
Инструкция по эксплуатации, техническому обслуживанию и ремонту автомобиля ЗИЛ-5301. rar	229.1Мб	Скачать
Руководство по эксплуатации и ремонту ЗИЛ-150..рар	19.7Мб	Скачать
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ЗИЛ-130, ЗИЛ-131 и ЗИЛ-431410 и их модификаций с бензиновыми и дизельными двигателями..djvu	20. 6Мб	Скачать
Руководство по ремонту автомобилей ЗИЛ-431410 и ЗИЛ-131Н и их модификаций.rar	184.2Мб	Скачать
Грузовик ЗИЛ-131. Практическое руководство по драйверу.djvu	17Мб	Скачать
Руководство по ремонту ЗиЛ 130. rar	5.4Мб	Скачать
Руководство по техническому обслуживанию Зил 131.pdf	7.5Мб	Скачать
Зил 135 Техническое руководство.djvu	7.3Мб	Скачать
Руководство по эксплуатации двигателя ЗИЛ-130. djvu	6Мб	Скачать
ЗИЛ-130 Грузовики. Практическое руководство водителю..djvu	17Мб	Скачать
ЗИЛ-130 Грузовики.pdf	31.7Мб	Скачать
Руководство по ремонту ЗИЛ-130, ЗИЛ-131 и ЗИЛ-157К. djvu	64.7Мб	Скачать
ЗИЛ-130,ЗИЛ-138 и их модификации. Руководства по эксплуатации.djvu	6.2Мб	Скачать
ЗИЛ-130. Наставление по армейскому ремонту..rar	9.7Мб	Скачать
ЗИЛ-130. Руководство пользователя.djvu	3.2Мб	Скачать
Руководство по ремонту ЗИЛ-ММЗ-554.pdf	7.2Мб	Скачать
Руководство по ремонту ЗИС-101.rar	6.5Мб	Скачать
Руководство по ремонту ЗИС-110. rar	4.9Мб	Скачать
Руководство по эксплуатации ЗИС-150.pdf	91Мб	Скачать
Руководство по ремонту ЗИС-150.pdf	16.3Мб	Скачать
Руководство по ремонту автобуса ЗИС-154. djvu	4.2Мб	Скачать
Руководство по ремонту ЗИС-5.rar	19.4Мб	Скачать

ЗиЛ 111 Электрические схемы

ЗиЛ 111 Электрические схемы.jpg

JPG Изображение 192.2 КБ

Скачать

ЗиЛ+433360 Электрические схемы

ЗиЛ+433360 Electric Wiring Diagrams.jp

JPG Изображение 149,4 КБ

Скачать

Схемы электропроводки ЗиЛ 111

ЗиЛ+433360 Электрические схемы

ЗИЛ-130 (ЗИЛ-431410) — советский и российский грузовой автомобиль, разработанный и выпускаемый Московским автомобильным заводом имени Лихачёва. Один из самых массовых автомобилей в истории советского автомобилестроения промышленности, широко использовался в народном хозяйстве и армии, поставлялся на экспорт, по грузоподъемности (5-6 тонн) занимал нишу среднетоннажного грузовика между более легким ГАЗ-53 семейство и более мощные грузовики МАЗ 500, ЯАЗ (позже КамАЗ, КрАЗ, ЗИЛ-133). Их заменил ЗИЛ-164. С 1986, он выпускался под новым унифицированным индексом — ЗИЛ-431410. PDF каталог запчастей, Руководства по обслуживанию, коды неисправностей и электрические схемы

ЗИЛ-130

Автомобиль оснащался 8-цилиндровым карбюраторным четырехтактным V-образным верхнеклапанным двигателем ЗИЛ-130 мощностью 150 л. из. при 3200 об/мин (с остановкой), максимальный крутящий момент 41 кГм при 1800 об/мин, степень сжатия 6,5 и рабочий объем 5969 см³.

ЗИЛ-130 оснащался гидроусилителем руля, синхронизированным с 5-ступенчатой ​​коробкой передач, трехместной кабиной с омывателем ветрового стекла. Некоторые автомобили были оснащены предпусковым подогревателем.
