Жидкостный отопитель-подогреватель типа "Вебасто"

При хранении автомобилей в условиях низких температур применяются жидкостные или воздушные индивидуальные подогре­ватели-отопители типа «Вебасто» — Thermo Top. Обычно они работают на том же топливе, что и двигатель автомобиля, обеспечивая запуск двигателя, прогретый салон и свободные ото льда и снега стёкла ещё до начала поездки.

Преимуществами индивидуальных подогревателей являются разогрев двигателя и салона (кабины) в любых условиях не­зависимо от источника энергии при использовании в качестве охлаждающей жидкости антифриза.

Предпусковой подогреватель представляет собой компактный прибор, который устанавливается, как правило, в моторном отсеке. Теплообменник подогревателя-отопителя подсоединяется к охлаждающему контуру двигателя, электронная система управления – к бортовой сети, а система подачи топлива – к топливному баку автомобиля.

В состав подогревателя-отопителя входят:

  • дозировочный насос 13;
  • электродвигатель 1 с вентилятором;
  • блок управления 4;
  • камера сгорания 3 с жаровой трубой 7 и расположенной в корпусе горелки свечой накаливания 5;
  • теплообменник 8;
  • таймер 18.

Вентилятор, приводимый во вращение электродвигателем, производит забор воздуха из салона (кабины) или извне и направляет воздушный поток в камеру сгорания 3. Из топливного бака автомобиля с помощью дозировочного насоса 13 топливо подается к распылителю или испарителю, расположенному рядом со свечой накаливания, где топливо смешивается с воздухом, образуя топливовоздушную смесь. Распыленное или испарившееся топливо в момент запуска подогревателя-отопителя поджигается свечой накаливания. После пуска зажигание смеси производится в результате ее соприкосновения с фронтом пламени.

Охлаждающая жидкость из системы охлаждения двигателя с помощью жидкостного насоса 10 подается в подогреватель-отопитель через входной патрубок WE. В нем она подогревается и перетекает через выходной WA патрубок в систему охлаждения двигателя.

Рис. Подогреватель-отопитель:
1 – электродвигатель с вентилятором; 2 – индикатор пламени; 3 – камера сгорания; 4 – электронный блок управления; 5 – свеча накаливания; 6 – датчик температуры; 7 – жаровая труба; 8 – теплообменник; 9 – датчик перегрева; 10 – жидкостный насос; 11 – глушитель отработавших газов; 12 – глушитель воздуха для сгорания; 13 – дозировочный насос; 14 – ответвление топливопровода; 15 – жгут проводов; 16 – держатель предохранителя; 17 – реле для включения вентилятора системы отопления автомобиля; 18 – таймер; WE – вход жидкости; WA – выход жидкости; V – воздух для сгорания; B – топливо; A – отработавшие газы

При чрезмерном нагревании подогревателя-отопителя срабатывает датчик перегрева 9, подача топлива при этом прекращается и происходит аварийное выключение.

Применяемые в подогревателях-отопителях современные керамические технологии снижают нагрузки на аккумулятор. Горелка с металлокерамической прокладкой отличается особой стойкостью к перегреву и износу. Водостойкость деталей и штекерных соединений позволяют нагревать воздух, забираемый не только из кабины, но и извне, даже при высокой его влажности.

Подогреватель-отопитель запускается при помощи запрограммированного таймера, расположенного в салоне, или при помощи пульта дистанционного управления (на расстоянии до 600…1000 м). После запуска в камеру сгорания подогревателя поступают горючее и воздух. Их смесь во время горения нагревает жидкость в теплообменнике. Последняя, при помощи жидкостного насоса циркулирует по системе охлаждения автомобиля, разогревая двигатель и радиатор обычного обогревателя. Подогреватель-отопитель в автоматическом режиме запускает вентилятор автомашины, продувающий тёплым воздухом радиатора весь салон.

Ход отопления контролируется автоматически: если температура в системе превосходит пороговое значение, подогреватель-отопитель частично снижает нагрузку, если жидкость не перестает нагреваться, то он на время выключается. Если температура опускается ниже порогового значения, то подогреватель-отопитель запускается снова.

Настраиваемый таймер монтируется в салоне автомашины и располагается на приборной панели. Комфортную температуру в салоне можно поддерживать в течение 8 … 10 часов подряд (например, ночью). Таймер может быть запрограммирован на 3 различных момента автоматического включения и на длительность функционирования от 1 до 120 минут. Можно также включить или отключить подогреватель непосредственно – для этого на таймере имеется специальная кнопка.

Подогреватель-отопитель может запускаться с выбором режима и продолжительностью его работы по телефону, если автомобиль находится в зоне покрытия сети. Подогреватель, оснащенный специальными системами либо специальным переключателем «зима-лето» может летом до пуска двигателя включать вентилятор автомобиля, проветривая салон ещё до начала поездки.

Предпусковой прогрев двигателя позволяет заметно снизить его износ, а также потребление топлива и расходных материалов, общую нагрузку на аккумулятор и потери времени не только на прогрев, но и на ремонт. Тепло в салоне кабине повышает удобство работы водителя и комфорт для пассажиров, улучшает реакцию.

ustroistvo-avtomobilya.ru

Жидкостной подогреватель

Предпусковой подогреватель модели 15.8106-01 предназначен для разогрева холодного двигателя и автоматического поддержания теплового состояния двигателя и кабины, независимо от работы дизельного двигателя.

Эксплуатация подогревателя осуществляется при температуре окружающего воздуха от минус 50°С при относительной влажности до 80% при температуре 15°С.

Требования безопасности

При пользовании подогревателем следует помнить, что нарушение правил эксплуатации подогревателя или его неисправности могут послужить причиной пожара.

Использование подогревателя при незаполненной системе охлаждения двигателя категорически запрещается.

Запрещается включение подогревателя без топлива.

Запрещается выключение подогревателя до окончания цикла продувки разрывом цепи электродвигателя вентилятора.

При работающем подогревателе запрещается открывать горелку.

Открывание горелки допускается только после отключения электропитания подогревателя и окончания цикла продувки, о чем свидетельствует остановка электродвигателей насоса и вентилятора. При закрывании горелки необходимо надежно затянуть гайки на откидных болтах.

При частой езде по загрязненным дорогам необходимо регулярно прочищать патрубки поступления воздуха для горения и для выхода отработанных газов. В летнее время систему воздухозабора желательно закрыть.

В местах заправки автомобиля топливом подогреватель должен быть отключен.

При выполнении элетросварочных работ на автомобиле необходимо разъединить шестиштекерную колодку на блоке управления подогревателя (для защиты электронного блока управления).

"Минус" электропитания подогревателя должен непосредственно соединяться с минусовой клеммой аккумуляторной батареи, но не через выключатель "массы".

Запрещается эксплуатация подогревателя с неисправностями, вызывающими пожарную опасность.

Автомобиль, оборудованный подогревателем, должен иметь огнетушитель.

Запрещается работа подогревателя в закрытых невентилируемых помещениях.

После окончания работы закрыть топливный кран.

Рис. 46. Предпусковой подогреватель:

1 — блок управления; 2 — электродвигатель постоянного тока; 3 — всасывающий патрубок; 4 — муфта; 5 — вентилятор; 6 — подшипник; 7 — зубчатая передача; 8 — топливный насос; 9 — электромагнитный клапан; 10 — корпус форсунки; 11— форсунка; 12 — электрод зажигания; 13 — держатель электродов; 14 — перепускной клапан; 15 — индикатор пламени; 16—диск; 17—трубка подвода топлива; 18 — трубка отвода топлива; 19 — теплообменник; 20 — завихритель; 21,22 —трубы теплообменника; 23 — патрубок для выхода отработавших газов; 24 — патрубок "входа"; 25 — патрубок "выхода"; 26, 27 — кронштейны подогревателя; 28 — источник питания высоковольтный; 29 — термопредохранитель; 30, 31 — датчики для управления работой подогревателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Модель

Теплопроизводительность кВт (ккал/ч)

Топливо

Расход топлива, кг/ч

Номинальное напряжение, В

Рабочее напряжение, В

Потребляемая мощность (без насоса), Вт

Насос

Производительность насоса при противодавлении 0,015 МПа, л/час., не менее Номинальное напряжение, В

Потребляемая мощность, Вт, не более

15.8106-01

11,6(10000)

дизельное

1,25

24

20—30

70

Электрический циркуляционный мод.35.3730

1600

24

46

Подогреватель устанавливается на передней поперечине рамы и состоит из теплообменника 19 (рис. 46) и откидывающейся горелки.

Теплообменник сварной с "рубашкой", внутри которой циркулирует подогреваемая жидкость —теплоноситель. Внутрь теплообменника вставлена камера сгорания с завихрителем 20. На наружной трубе теплообменника приварены патрубки 24, 25 входа и выхода подогреваемой жидкости, патрубок 23 для выхода отработавших газов.

На теплообменнике под кожухом установлены термопредохранитель 29 и датчики температур 30 и 31, которые контролируют температуру жидкости в системе подогревателя и кабины автомобиля.

Рис. 47. Установка электродов зажигания по шаблону:

1 — электроды зажигания, 2 — болт крепления электродов, 3 — скоба, 4 — шаблон

Датчик 30 контролирует температуру жидкости от (48±5)°С до (70±3)°С, датчик 31 — от (40±3)°С до (30±5)°С (поддерживает тепловой режим в кабине автомобиля).

Термопредохранитель отключает подогреватель при достижении максимально допустимой температуры жидкости в теплообменнике (103±5)°С (при выходе из строя датчика 30, отсутствия воды в системе и т. д.).

Горелка состоит из вентилятора 5, топливного насоса 8, форсунки 11, электромагнитного клапана 9, индикатора пламени 15 и двух электродов зажигания 12. Горелка служит для создания факела и обеспечения необходимого теплового режима подогреваемой среды.

Рис. 48. Схема подключения подогревателя к системе отопления кабины и охлаждения двигателя:

1 — двигатель, 2 — подводящий патрубок, 3 — радиатор системы охлаждения, 4 — циркуляионный насос, 5 — подогреватель, 6 — радиатор отопителя кабины, 7 — запорный кран, 8 — заглушка, 9 — теплообменник системы смазки.

Вентилятор с пластмассовой крыльчаткой и электродвигателем 2 постоянного тока предназначен для создания потока воздуха.

Топливный насос 8 шестеренный, предназначен для подачи топлива к форсунке под давлением. Привод насоса от электродвигателя 2 через зубчатую передачу 7. Форсунка 11 распыляет подаваемое топливо. Для повышения надежности работы форсунки перед распылителем устанавливается фильтр из спеченной бронзы.

Электромагнитный клапан 9 управляет подачей топлива от топливного насоса к форсунке по команде блока управления в зависимости от режимов работы подогревателя.

Индикатор пламени 15 установлен на диске 16 в непосредственной близости от форсунки и пламени и подает команды на источник высокого напряжения, включая и выключая его.

Два электрода зажигания 12 расположены перед форсункой и обеспечивают розжиг подогревателя за счет искры между ними, образующейся при подаче высокого напряжения от источника 28 питания.

Горелка закреплена к теплообменнику откидными болтами и обеспечивает доступ к ее элементам при монтаже и обслуживании. Горелка защищена пластмассовым кожухом, на котором закреплен источник 28 высокого напряжения и всасывающий патрубок 3 для забора воздуха.

Установка электродов зажигания осуществляется по шаблону, как показано на рис 47.

Циркуляционный насос установлен на передней поперечине и предназначен для прокачивания охлаждающей жидкости через подогреватель.

Схема подключения подогревателя к системе охлаждения двигателя и отопления кабины (рис. 48) позволяет оптимально использовать тепловую энергию подогревателя за счет создания различных контуров циркуляции теплоносителя.

При работе подогревателя топливо насосом подается под давлением к форсунке. Излишки топлива от топливного насоса поступают снова в бачок подогревателя. Схема питания топливом подогревателя показана на рис. 49

Рис. 49. Схема питания подогревателя топливом:

1 — подогреватель, 2 — фильтр тонкой очистки топлива, 3 — запорный кран, 4—топливный бачок, 5—трубка слива топлива от фильтра тонкой очистки топлива двигателя, 6 — трубка слива топлива в топливный бак автомобиля, 7 — трубка подвода топлива к подогревателю, 8 — трубка слива топлива

studfiles.net

Как работает Вебасто на дизеле

Предпусковой автономный подогреватель двигателя автомобиля Вебасто (Webasto) – компактное устройство-отопитель, предназначенное для прогрева двигателя и салона (или только салона) дизельного, а также в отдельных случаях бензинового автомобиля перед запуском ДВС. Вебасто является автономным решением (вес составляет от 3 до 7 кг), соединяется с топливной системой, электрической бортовой сетью транспортного средства. Также для прогрева мотора Вебасто подключатся в контур системы охлаждения двигателя.

Рекомендуем также прочитать статью о том, что такое пускозарядное устройство. Из этой статьи вы узнаете о том, как работает «бустер», а также о преимуществах устройства и особенностях правильного выбора решений подобного типа.

Наличие предпускового подогревателя Webasto делает возможным облегченный запуск дизельного или бензинового мотора в условиях низких температур, позволяет добиться снижения износа нагруженных деталей и увеличения моторесурса двигателя, снижает уровень токсичности выхлопа при запуске ДВС и обеспечивает уменьшенный расход горючего. Также стоит отметить повышенный комфорт, так как Вебасто обеспечивает подачу теплого воздуха в салон без необходимости прогрева двигателя. Также автономная работа Вебасто означает, что заряд аккумуляторной батареи (АКБ) только частично расходуется на работу предпускового подогревателя, при этом обеспечивается последующий стабильный запуск мотора.

Читайте в этой статье

Виды предпусковых подогревателей Вебасто

Начнем с того, что понятие Webasto является своеобразным именем нарицательным и происходит от названия фирмы, которая первой представила на рынке подогреватели данного типа. Всемирная популярность автономных предпусковых подогревателей Вебасто связана с тем, что данное устройство устанавливается на многие немецкие и другие автомобили штатно, то есть является элементом заводской комплектации со всеми очевидными преимуществами.

Существует два типа подогревателей:

  • воздушный предпусковой нагреватель;
  • жидкостнойпредпусковой отопитель;

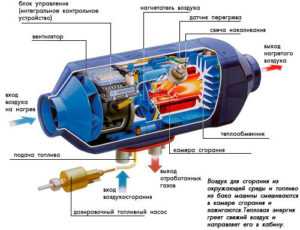

Воздушный автономный предпусковой отопитель размещается в салоне транспортного средства. Жидкостной нагреватель Вебасто устанавливается в подкапотном пространстве. Основной задачей воздушных нагревателей (сухой фен) является создание и поддержание комфортной температуры в кабине при неработающем двигателе, то есть нагрев происходит автономно.

Жидкостные нагреватели обеспечивают автономный прогрев всего двигателя и моторного масла, так как нагревают рабочую жидкость в системе охлаждения двигателя и далее поддерживают заданную температуру. Давайте рассмотрим принцип работы жидкостного отопителя Вебасто на дизельном или бензиновом двигателе более подробно.

Как работает предпусковой подогреватель Webasto

Как воздушный автономный подогреватель, так и жидкостной, работают на топливе, которое данные устройства забирают напрямую из топливного бака. Воздушный отопитель напоминает по принципу работы фен, в котором вместо электронагревателя установлена особая форсунка для создания факела.

В случае с легковым или коммерческим дизельным авто такой нагреватель работает на солярке, которую получает из основного или дополнительно установленного топливного бака. Дизельное топливо смешивается с воздухом, который также забирается снаружи, поджигается специальной свечей (свеча накала или искровая свеча) и далее горит внутри особой закрытой камеры. Указанная камера обдувается снаружи вентилятором, благодаря чему горячий воздух поступает в салон автомобиля.

Жидкостной подогреватель является более сложным устройством. Как уже было сказано, решение подключается в контур системы охлаждения двигателя. Подогреватель, который имеет собственный топливный насос, по отдельной магистрали закачивает горючее из бака. После этого топливо оказываются в специальной камере, где происходит его горение. В результате происходит нагрев специальных керамических штифтов подогревателя.

При определенном нагреве происходит автоматическое включение циркуляционного насоса охлаждающей жидкости. Указанный насос работает подобно штатному водяному насосу системы охлаждения (помпе), пропуская через нагретые штифты подогревателя холодную ОЖ. После нагретая жидкость подается в двигатель.

Разогретая охлаждающая жидкость после жидкостного подогревателя движется по каналам рубашки охлаждения двигателя, а также попадает в радиатор стандартного отопителя (печки), то есть циркулирует по малому кругу.

Благодаря такой циркуляции становится возможным эффективный прогрев всех систем силового агрегата (системы охлаждения, системы смазки и т.д.) После того как ОЖ нагревается до температуры около 40 градусов Цельсия в автоматическом режиме происходит включение вентилятора штатного отопителя. Результатом работы становится прогретый мотор и теплый салон автомобиля перед поездкой.

Весь процесс подогрева полностью автоматизирован, количество циклов и температура прогрева задается пользователем. По окончании нагрева система предусматривает режим поддержания заданной температуры, автоматическое или принудительное выключение. На некоторых дизельных ДВС устанавливается «облегченный» вариант Вебасто, который не имеет отдельных органов управления, включается на работающем моторе и только при условии температуры за бортом от +5 и ниже. Задачей такого решения является поддержание рабочей температуры двигателя для эффективной работы штатной печки.

Что лучше, жидкостной или воздушный предпусковой автономный подогреватель

Каждый из указанных типов устройств имеет как определенные преимущества, так и недостатки. К минусам воздушного отопителя можно отнести неспособность прогреть двигатель и реализовать уверенный запуск в сильные морозы, а также повышенную требовательность к качеству топлива. Работа на зимней солярке, в которой содержится много присадок, способна быстро вывести устройство из строя. По этой причине рекомендуется установка дополнительного бака, куда будет заливаться исключительно качественное и чистое дизтопливо.

К неоспоримым плюсам воздушных отопителей следует отнести на 25-50 % более доступную стоимость, малое энергопотребление воздушных предпусковых нагревателей и низкий расход топлива. Данные плюсы позволяют автономным отопителям указного типа широко использоваться в зонах с умеренным климатом.

Что касается жидкостного предпускового подогревателя Вебасто, данное решение позволяет значительно повысить комфорт эксплуатации и увеличить ресурс двигателя в случае постоянного использования автомобиля в условиях крайне низких температур. Жидкостной предпусковой автономный подогреватель снижает нагрузки на детали ДВС и навесное оборудование (генератор, стартер и т.д.), обеспечивает уверенный запуск в сильные морозы.

К минусам стоит отнести высокую стоимость и повышенный расход топлива (около 600 грамм/час) по сравнению с воздушным отопителем (около 200 грамм/час). Также жидкостной предпусковой нагреватель расходует больше электроэнергии, что требует повышенного внимания к состоянию и уровню заряда аккумуляторной батареи.

Напоследок добавим, что автономный предпусковой подогреватель (как жидкостной, так и воздушный) не способен работать в том случае, если дизтопливо уже замерзло в основном или дополнительном топливном баке. С учетом того, что автономные предпусковые отопители не приспособлены к работе на зимней солярке с высоким содержанием присадок-антигелей и быстро выходят по этой причине из строя, для противодействия парафинизации солярки на дизельных авто рекомендуется также отдельно устанавливать подогреватели дизельного топлива.

Читайте также

krutimotor.ru

Установка предпусковых подогревателей двигателя

Подготовка автомобиля к эксплуатации в зимний период в разных климатических зонах осуществляется по-разному. Если в южных регионах России достаточно сменить резину и залить незамерзающую жидкость в бачок стеклоомывателя, то на севере или в Сибири, где температура -40 градусов – вполне нормальное явление, не лишним будет установить электрический или автономный предпусковой подогреватель двигателя. Без этого устройства запустить мотор в мороз будет очень затруднительно, если вообще возможно.

Что такое предпусковой подогреватель

Впервые подобные устройства появились в странах Скандинавского полуострова и северной Европы, несколько лет спустя преимущества, которые они дают, смогли оценить российские автовладельцы, и установка подогревателей пошла полным ходом. Предпусковой подогреватель предназначен для облегчения запуска двигателя в мороз. Принцип работы данного приспособления основан либо на естественной циркуляции антифриза в системе охлаждения, либо на принудительной прокачке охлаждающей жидкости при помощи насоса.

В первом случае подогреватель нужно подключить к системе охлаждения двигателя, и он будет разогревать антифриз, который по мере нагрева поднимается вверх, а его место занимает холодная охлаждающая жидкость. Во втором случае антифриз нагревается в теплообменнике, и насосом прокачивается по малому кругу системы охлаждения, в результате чего происходит довольно быстрый нагрев антифриза и, соответственно, мотора.

Существует два вида предпусковых подогревателей: электрические и автономные.

  1. Электрический в качестве источника энергии использует электроэнергию, и подключается к любой розетке с напряжением 220 В.
  2. Автономный работает на топливе из бака автомобиля.

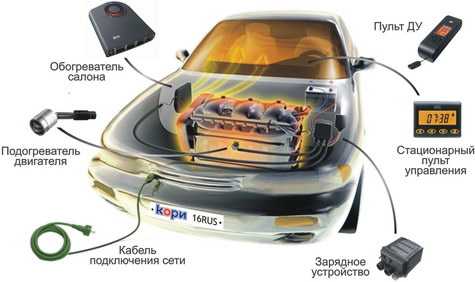

Устройство электрического предпускового подогревателя

Данный вид подогревателей в простейшем виде представляет собой нагреваемую спираль, которая монтируется в блок цилиндров двигателя вместо противоледной заглушки, закрывающей доступ к системе охлаждения. Принцип ее работы ничем не отличается от домашнего прибора: спираль нагревается и нагревает антифриз вокруг себя.

Современные устройства комплектуются различными дополнительными модулями, такими как:

  • тепловентилятор для обогрева салона;
  • зарядное устройство для аккумуляторной батареи;
  • таймер, позволяющий поддерживать определенную температуру антифриза;
  • пульт дистанционного управления.

Разумеется, чем больше опций, тем выше стоимость покупки и установки комплекта.

Основное достоинство подобных предпусковых подогревателей – отсутствие вредных выбросов. Кроме того, если применять их на дизельных моторах, помимо прогрева силового агрегата, разогревается еще и дизтопливо в системе зажигания, что существенно облегчает запуск двигателя.

Не лишен электрический предпусковой подогреватель и недостатков. Главных среди них два:

  • для работы ему требуется электрическая розетка, что существенно ограничивает возможности по его применению;
  • высокое энергопотребление такой установки (до 10 кВт за одну ночь).

Устройство автономного предпускового подогревателя

Как уже было сказано, автономный предпусковой подогреватель двигателя потому так и называется, что ему не требуется внешний источник энергии. Это намного удобнее, так как автомобиль оказывается не привязанным к электрической розетке. Данный вид подогревателей делится на две категории: жидкостные, об установке которых речь пойдет дальше, и воздушные, предназначенные только для обогрева салона автомобиля.

Такое устройство необходимо подключить к трем системам автомобиля: бортовой электросети, топливной магистрали и системе охлаждения. При этом не имеет значения, дизельный или бензиновый силовой агрегат установлен на машине.

Принцип его работы следующий. В камеру сгорания, размещенную внутри теплообменника, при помощи насоса подается топливо из бака автомобиля. Внутри камеры сгорания находится штифт накаливания, который запитывается от бортовой электросети. Топливо сгорает, антифриз, находящийся в теплообменнике, при помощи насоса перекачивается в водяную рубашку двигателя, вместо него в теплообменник попадает холодная жидкость – так образуется замкнутый цикл.

Еще одно достоинство автономного предпускового подогревателя – возможность его установки в любое удобное место своими руками, так как он не встраивается в конструкцию авто.

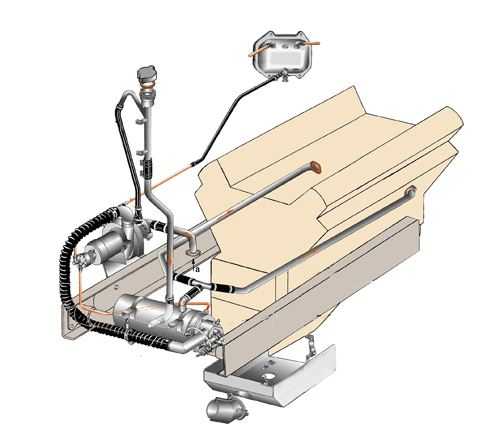

Схема одного из вариантов установки и подключения выглядит следующим образом:
Как и электрические, автономные жидкостные подогреватели оснащаются множеством дополнительных опций, таких как таймер, беспроводное управление, управление с мобильного телефона, а некоторые модели имеют обратную связь.

Эта категория подогревателей имеет два основных недостатка: первый – высокая цена, второй – более сложная установка.

Монтаж предпускового подогревателя

Для установки данного устройства, не обязательно ехать в мастерскую и расставаться с немалой суммой денег. Его вполне можно подключить своими руками, даже не имея каких-либо специфических познаний. К каждому прибору обязательно прилагается схема подключения, которой нужно следовать.

Прежде всего, необходимо определиться, в какое место лучше монтировать его элементы. Если устанавливается электрический подогреватель, предварительно нужно размотать провода и убедиться, что их длины достаточно, чтобы соединить между собой все элементы.

Затем нужно выбрать в салоне место для монтажа пульта управления подогревателем. Скорее всего, придется частично разбирать переднюю панель автомобиля. Непосредственно перед началом работ, нужно слить антифриз из системы охлаждения. Кроме того, необходимо учитывать, что после установки потребуется долить еще около литра охлаждающей жидкости к штатному объему, так как увеличится объем системы охлаждения, поэтому нужно заранее запастись антифризом.

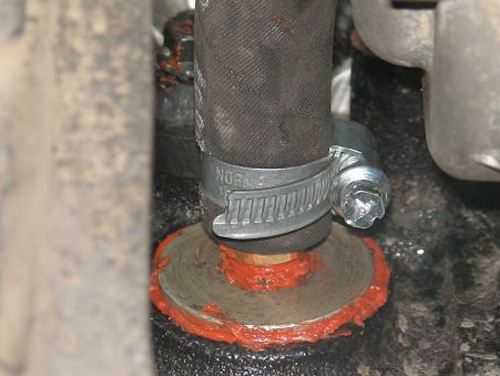

Следующий этап установки автономного предпускового подогревателя двигателя – монтаж топливного насоса. Его необходимо разместить возле топливного бака, причем так, чтобы он был как можно лучше защищен от внешних негативных факторов.

Основание для монтажа камеры сгорания должно быть максимально надежным. Важно, чтобы вокруг нее было достаточно много свободного пространства, а все подведенные к ней шланги и провода были защищены от случайного контакта с движущимися деталями. Также следует обратить внимание на то, чтобы шланги нигде не перегибались, в противном случае антифриз не сможет нормально циркулировать.

Общая схема подключения автономного подогревателя выглядит так: охлаждающая жидкость забирается из печки, подается на помпу подогревателя, затем в водяную рубашку двигателя и обратно в печку. Помпа должна быть нижней точкой жидкостного контура, а штуцер нужно направить вверх, это позволит избежать образования воздушных пробок.

Выхлопную трубу нужно обернуть теплоизоляционным материалом во избежание пожара. Выхлоп должен быть направлен не в подкапотное пространство, чтобы выхлопные газы не попадали в салон. По возможности лучше направить его на поддон картера двигателя, таким нехитрым способом можно дополнительно разогреть масло и максимально облегчить работу стартеру.


Самодельный предпусковой подогреватель

Некоторые автовладельцы, не желая тратиться на приобретение сертифицированного устройства в магазине, предпочитают сделать предпусковой подогреватель двигателя своими руками. Проблему запуска мотора в мороз гаражные умельцы решают самыми разными способами: кто-то греет поддон картера паяльной лампой, кто-то ставит самодельные спирали или применяет еще более изощренные средства.

Следует отметить, что какой бы самодельный подогреватель двигателя ни был выбран, недостатки будут одни и те же. Прежде всего, это пожароопасность, особенно в случае с паяльной лампой. Кроме того, эффективность приспособлений, изготовленных своими руками, оставляет желать лучшего. Поэтому, если необходимость в подогреве мотора имеется, лучше не жадничать, потому как самодельный прибор может обойтись не в пример дороже магазинного, особенно, если установить и подключить его не правильно.

znanieavto.ru

Выбираем предпусковой подогреватель двигателя

Автономный подогреватель или электрический?

Устройство, позволяющее подготовить двигатель к легкому пуску и наполнить салон теплом, до сих пор считается элементом роскоши. А ведь оно реально способно сберечь здоровье – как ваше, так и автомобиля.



Холодный пуск двигателя – одно из самых тяжелых испытаний для всех его систем, сопоставимое с несколькими десятками километров пробега в не самых простых условиях. Водителю и пассажирам тоже приходится несладко: замерзшие пальцы плохо держат руль, холод от сидений добирается чуть ли не до позвоночника, а пар от дыхания норовит замерзнуть на стеклах. Но ведь как приятно сесть в салон, где почти комнатная температура, сбросить стесняющие движения перчатки, шапки и шарфы и не дожидаться, пока оттают заиндевевшие стекла…

Так что живущим в холодных регионах есть резон потратиться не на кожаный салон и всевозможные навороты, а на предпусковой подогреватель. Его установка позволяет не только продлить жизнь двигателю, но и сэкономить топливо, которое холодный двигатель потребляет куда охотнее. Добавьте сюда сэкономленное время, да и сама по себе уверенность в том что автомобиль утром без проблем заведется добавляет уверенности и некое спокойство.

Автономные жидкостные подогреватели

Пожалуй, наиболее распространенными можно считать автономные жидкостные подогреватели. По сути это небольшой двигатель с печкой, работающий на бензине или дизеле. Насос качает горючее из бака в камеру сгорания, где готовится топливо-воздушная смесь. Она поджигается от раскаленного керамического штифта, которому, в отличие от металлического, для достижения рабочей температуры достаточно небольшого тока, что экономит заряд аккумулятора.

Отопитель греет жидкость из системы охлаждения автомобиля, прокачивая антифриз через свой теплообменник. Тепло передается двигателю и радиатору штатной печки. Когда жидкость нагревается примерно до +30°С, включается вентилятор салона.

Как только температура достигнет нужной величины (более 70°С), отопитель переходит в «половинный» режим, а потом и в режим ожидания, оставляя работать устройство для продувки камеры сгорания, жидкостный насос и вентилятор штатной системы отопления. При падении температуры охлаждающей жидкости примерно на 20°С цикл повторяется.

У системы есть и летний режим, когда воздух в салоне время от времени продувается вентилятором. Кондиционер не задействуется – снизить температуру хотя бы до «забортной» удается и без его участия.

Данный вид отопителей, как указывалось выше, работает на бензине или дизели в зависимости от типа автомобиля. К слову расход топлива составляет около 0,6 литров час! Время работы отопителя до достижения рабочей температуры составляет около 20 минут.

Включается автономный подогреватель разными способами. Самый простой и доступный – конопкой в салоне. Также существуют 2 вида таймеров, которые устанавливаются в салоне авто. Благодаря таймеру, можно запрограммировать время включения и продолжительность работы, это удобно если вы регулярно выезжаете в одно и то же время. При переменном графике предпочтительнее дистанционное управление. Продвинутые таймеры помимо всего прочего умеют проводить диагностику работы подогревателя и программировать время запуска на все дни недели. Самое продвинутое решение – GSM-модуль, который управляет печкой через команды с мобильного телефона. Теоретически вы можете включать отопление из любой точки планеты, лишь бы вы и автомобиль находились в зоне покрытия сети. Если Ваша сигнализация уже обладает GSM-модулем, подключение к подогревателю не составит большого труда

В России наиболее популярны устройства двух немецких брендов – Webasto и Eberspacher. Они выпускают модели для машин разного типа и объема двигателя, а также предлагают широкий выбор способов запуска отопителя и управления им. Существуют и российские аналоги, например самарский «Теплостар» (бренд Бинар), который раза в два дешевле «немцев» и тоже выпускается в различных модификациях, но надежность самарского аналога остается под большим вопросом (как повезет).

Плюсы и минусы жидкостных предпусковых подогревателей:

+ автономность, независимость от внешних источников питания

+ высокая эффективность, возможность длительной цикличной работы

+ широкий выбор способов запуска и программирования

+ реальное снижение расхода топлива на автомобилях с большим рабочим объемом

- сложность установки

- высокая цена

В поисках розетки

Еще одно популярное решение подсказано домашним кипятильником. Чего проще – вмонтировать нагреватель в систему охлаждения, разумеется, соблюдая правила пожарной безопасности. Собственно, так и выглядит простейший электрический подогреватель, разъемы которого выводятся обычно на передний бампер и с помощью проводов подключаются к обычной розетке.

Но для полного комфорта базового комплекта, пожалуй, маловато. Логичным дополнением будет отдельный нагревательный модуль с вентилятором, прогревающий салон до вступления в действие штатной печки. Еще один необходимый элемент – устройство для подзарядки аккумулятора – в холодное время оно будет не лишним. А если включать-выключать систему на морозе вам не с руки, можно установить отдельный модуль с таймером или комплект дистанционного управления. Правда, цена полного комплекта отличается от первоначального «кипятильника» в разы. У нас, как и в Европе, распространена продукция норвежской марки Defa, которая признается образцом в этом сегменте. Есть и российские аналоги, например под брендом «Северс».

Плюсы и минусы электрических предпусковых подогревателей:

+ не расходует топливо при прогреве

+ доступная цена базового комплекта

- не автономность, требует электрической сети

- большее время для прогрева двигателя

Только без самодеятельности

Народная техническая мысль в холодной России постоянно искала способы пуска двигателя в сильные морозы. На свет рождались самые причудливые изобретения на основе паяльной лампы, проволочных спиралей и прочих подручных средств. Некоторые кустарные изделия неизвестных фирмочек даже мелькали на полулегальных авторынках. Чего стоит электрическая спираль, которая по замыслу «конструкторов» вставляется вместо масляного щупа и подключается к аккумулятору. Мало того, что масло обладает низкой теплопроводностью и греть его, «сажая» замерзшую батарею, – дело малоперспективное. Тут до пожара или короткого замыкания недалеко. Так что легких и дешевых путей лучше не искать. Как бы ни хотелось оживить замерзшего железного друга, предпочтение следует отдавать только проверенной сертифицированной продукции.

Установочный центр Pro Service является сертифицированным установочным центром по установке оборудование Вебасто и Гидроник на все виды современных автомобилей.

Наши сотрудники прошли курс обучения по установке, диагностике и программированию отопителей. У нас Вы также найдете большой ассортимент органов управления подогревателям, а подключение его к Вашей, уже установленной сигнализации, мы выполним совершенно БЕСПЛАТНО.

www.proservice27.ru

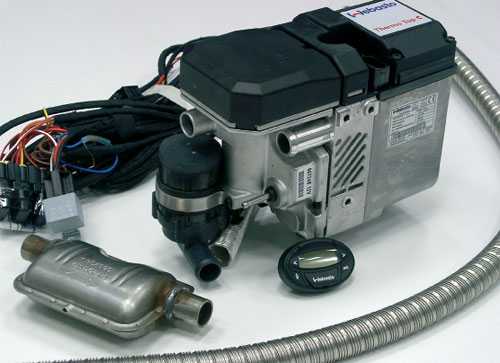

Жидкостный пусковой подогреватель Webasto Thermo Top Evo, схема

Жидкостный предпусковой подогреватель Webasto Thermo Top Evo обеспечивает погашение дефицита тепла у сбалансированных по расходу автомобильных двигателей. Выпускаются модели работающие как на бензине, так и на дизельном топливе.

Жидкостный предпусковой подогреватель Webasto Thermo Top Evo, назначение, устройство, принцип работы, схема электрооборудования и подключения.

Жидкостный подогреватель Webasto Thermo Top Evo предназначен для :

— Обогрева салона автомобиля.
— Размораживания стекол.
— Предварительного прогрева автомобильного двигателя жидкостного охлаждения.

Догреватель Thermo Top Evo может быть дооснащен до обычного подогревателя с помощью комплекта переоборудования. Дополнительное обозначение подогревателя и догревателя не предусмотрено, так как внешне они выглядят одинаково, а на заводской табличке обозначено «Бензин» или «Дизель». Подогреватели и догреватели Webasto Thermo Top Evo могут эксплуатироваться только с предписанным топливом и только с предписанным типом электроснабжения.

Основные узлы и детали жидкостного предпускового подогревателя Webasto Thermo Top Evo.

Ниже описывается подогреватель в исполнении для дооснащения. Для устанавливаемых на заводах-производителях автомобилей подогревателей могут применяться другие блоки управления с другими разъемами и программным обеспечением, так же другие комплекты для установки. Для таких подогревателей информация предоставляется только через документацию производителя автомобиля.

Жидкостный предпусковой подогреватель Thermo Top Evo функционирует по принципу испарения с полной или частичной нагрузкой и управляется температурным датчиком. Подогреватель состоит из нагнетателя воздуха для горения с блоком управления, теплообменником с жидкостными патрубками и горелки.

Электрическая схема подключения жидкостного предпускового подогревателя Webasto Thermo Top Evo в систему электрооборудования автомобиля.

Легенда для электрической схемы подключения жидкостного предпускового подогревателя Webasto Thermo Top Evo.

Нагнетатель воздуха для горения и блок управления подогревателя Webasto Thermo Top Evo.

Нагнетатель предназначен для подачи необходимого для горения количества воздуха через заборный патрубок в камеру сгорания. Разборка нагнетателя недопустима. Блок нагнетателя включает в себя :

— Подогреватель.
— Патрубок забора воздуха для горения.
— Блок управления с разъемами.
— Электромотор с крыльчаткой.

Горелка подогревателя Webasto Thermo Top Evo.

Подготовка топливно-воздушной смеси, а также собственно процесс горения происходит в горелке. Топливо подается по топливной трубке на испарительную прокладку, распределяется там и с помощью штифта накала испаряется. Необходимый для горения воздух подается нагнетателем через отверстия в горелке в камеру сгорания.

Штифт накала и датчик пламени подогревателя Webasto Thermo Top Evo.

Штифт накала и датчик пламени через электропроводку с разъемом соединяется с блоком управления. Крепление штифта накала в испарительной прокладке производится с помощью крепежной пружины. Охлаждающее ребро предназначено для отвода тепла от штифта накала и снижения температуры на проводке к штифту.

Штифт накала раскаляется с начальной фазы образования топливно-воздушной смеси и отключается после достижения состояния «Полная нагрузка», после чего используется исключительно как датчик пламени. При погасании пламени вследствие уменьшения теплового воздействия снижается электрическое сопротивление в штифте накала, что отслеживается блоком управления.

Теплообменник подогревателя Webasto Thermo Top Evo.

Получаемое при горении тепло через теплообменник передается в контур охлаждающей жидкости.

Температурный датчик и датчик перегрева подогревателя Webasto Thermo Top Evo.

Температурный датчик регистрирует температуру охлаждающей жидкости в теплообменнике подогревателя в качестве электрического сопротивления. Этот сигнал принимается блоком управления и там обрабатывается. Температурный датчик и датчик перегрева образуют вместе с проводкой и разъемом один узел. Датчик перегрева защищает подогреватель от недопустимо высоких рабочих температур. Он срабатывает при температурах выше 125 градусов и отключает подогреватель.

Циркуляционный насос подогревателя Webasto Thermo Top Evo.

Циркуляционный насос U4847 Есоп обеспечивает циркуляцию охлаждающей жидкости в подогревателе и системе охлаждения автомобиля. Насос включается блоком управления и функционирует в течение всего периода работы подогревателя.

Циркуляционный насос представляет из себя центробежный насос с бесщеточным мотором постоянного тока. Циркуляционный насос оснащен 2-х полюсным разъемом и с помощью отдельного кабельного жгута соединяется с блоком управления.

Топливный насос-дозатор подогревателя Webasto Thermo Top Evo.

Топливный насос-дозатор это комбинированная система подачи, дозирования и блокировки. Данный всасывающий поршневой насос подает топливо из бака автомобиля по топливной магистрали к входному штуцеру подогревателя. Установка производится как правило вблизи бака. Насос-дозатор не имеет пульсационного демпфера и одинаково подходит для дизеля и бензина. Насос-дозатор соединяется кабельным жгутом с блоком управления подогревателя и массой на кузове автомобиля.

Для жидкостных подогревателей Thermo Top Evo могут применяться только насосы-дозаторы модели DP42. Для чего обращайте внимание на обозначение модели на насосе. При замене насоса проверьте уровень СО2.

Органы управления подогревателя Webasto Thermo Top Evo.

Основная и дополнительная информация по органам управления содержится в инструкциях по монтажу и эксплуатации подогревателя.

Похожие статьи:

  • Описание режимов функционирования жидкостного предпускового подогревателя Webasto Thermo Top Evo, запуск, работа и остановка.
  • Установка второго аккумулятора на Уаз, его подключение через устройство развязки аккумуляторов УРА-200х, порядок и принцип работы двух АКБ на Уаз.
  • Механический винтовой и рычажно-винтовой ромбический домкрат, правила использования и обслуживание.
  • Как подключить второй аккумулятор на автомобиле, устройство развязки АКБ УРА-200х от КомфортМоторСпорт, зачем нужен второй аккумулятор и варианты его использования.
  • Дифференциал с пневматической блокировкой СПРУТ для автомобилей Уаз Патриот, Уаз Хантер и Уаз Буханка, назначение, порядок работы, включение и выключение.
  • Мысли о шинах для внедорожников вообще и для Уаз Хантер в частности.

auto.kombat.com.ua

Предпусковой подогреватель двигателя - виды, принцип работы, установка

Контакты Menu Menu
  • Главная
  • Авто
      • Audi
      • BMW
      • Cadillac
      • Chevrolet
      • Citroen
      • Ford
      • Geely
      • Honda
      • Hyundai
      • Infiniti
      • Jaguar
      • Kia
      • Lada
      • Land Rover
      • Lexus
      • Mazda
      • Mercedes
      • Mitsubishi

avtonam.ru
