Как выбрать земснаряд часть 3

В этой заключительной части серии статей посвященных выбору земснаряда описаны основные типы земснарядов, даны краткие характеристики каждого типа. Первую и вторую части этой статьи можно найти по ссылкам: как выбрать земснаряд часть 2, как выбрать земснаряд часть 1.

Основные типы земснарядов:

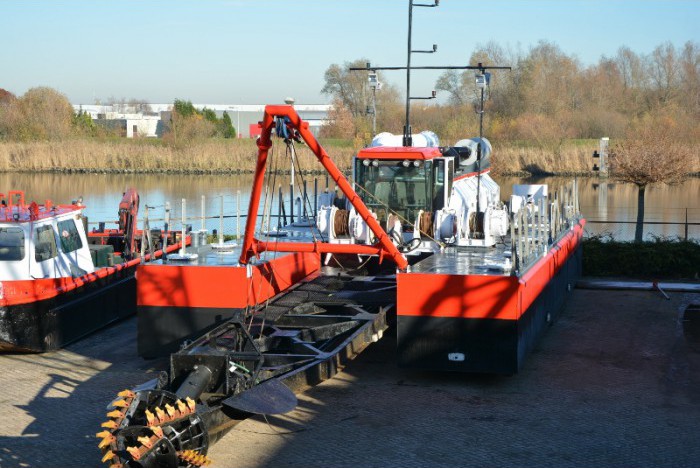

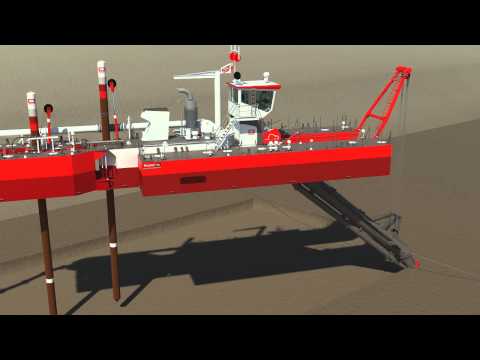

Земснаряд с фрезерным рыхлителем

Это наиболее широко применяемый тип земснаряда. Его популярность обязана следующим характеристикам:

•  Подходит почти для любого типа грунта, включая рыхлый грунт и грунт средней прочности. Некоторые пластичные глины забивают фрезу
•  Благодаря своим хорошим допускам по глубине перебора создает довольно ровный профиль дна.
•  Максимальная глубина разработки определяется не грунтовым насосом, а усилием разрыхления грунта, передаваемым через раму фрезы.

Недостатком земснарядов с фрезой является ограниченная способность непрерывной работы в фарватерах и гаванях — они могут создавать помехи для судовождения.

Обычно земснаряды с фрезой применяются для строительства каналов (новых), гаваней и т. д., для намыва земель, для удаления вскрыши и перемещения хвостов в горнорудных проектах. Так как все чаще проекты реализуются в удаленных местностях или там, где нет возможности подхода судов, возрастает значение их перевозки по автомобильным и железным дорогам. IHC уже адаптировала свои высокомобильные модульные земснаряды Beaver к международным стандартам контейнеров и строит серию земснарядов с фрезерным и роторным рыхлителями, состоящих исключительно из модулей контейнерного размера. Особо выделяется «экологическая фреза», которая после испытаний в лаборатории MTI Holland была установлена на Beaver 600 и успешно применена для снятия тонкого слоя загрязненных отложений на озере Балатон в Венгрии

Земснаряд с роторным рыхлителем

В этом типе сочетаются преимущества земснаряда с фрезой, имеющей гидравлический привод, и механического многочерпакового земснаряда

:

• Рыхление грунта производится более качественно за счет формы режущей кромки, по всей длине наиболее близкой к оптимальной, но ввиду особенностей конструктивного исполнения и ограниченной мощности привода такой земснаряд менее пригоден для очень твердых пород. Роторная фреза избирательна и может обеспечить плоский профиль дна.
• Процесс резания одинаковый при папильонировании на правый и на левый борт, что повышает рабочие характеристики и обеспечивает более равномерную подачу и высокую концентрацию пульпы благодаря погружному насосу.
• Забивание ротора пластичной глиной предотвращается при помощи выступа-скребка между черпаками без днища, входящего в приемник всасывающей трубы.
• Большие камни, пни и т. д. редко забивают земснаряд, потому что они не могут проникнуть в систему.

Избирательность и способность выдавать пульпу высокой концентрации делают земснаряд с ротором хорошо подходящим для горнорудных работ и добычи ПГС. В основном земснаряд с ротором очень хорошо подходит для разработки грунта с высоким содержанием глины, например в карьерах ПГС с неоднородными включениями глины. Специальное предназначение земснаряда с ротором — это добыча ПГС глубокого залегания. Схема дноуглубительного процесса подобна земснаряду со свободным всасыванием, но с добавлением ротора, чтобы справиться с прослойками глины.

При глубине разработки до 45 м и плотности пульпы до 1,7 т/м3 свободнотекучей ПГС этот тип земснаряда очень хорошо  зарекомендовал себя в Нидерландах.

Земснаряд со свободным всасыванием

Это самый старый тип гидравлического земснаряда, работающий по принципу засасывания грунта в приемную трубу. Для разрыхления грунта и придания ему текучести часто применяется гидроразмыв. Режущие и скребковые движения экскавационных земснарядов здесь отсутствуют, и сравнительно легко достичь глубины разработки 50 м. Новой и экономичной концепцией является

погружной насос с прямым приводом от главного дизеля через поворотный редуктор на раме. Основные характеристики следующие:

• Сравнительно простая машина, хорошо разрабатывающая рыхлые грунты, например песок и гравий, но не применима для плотных слоев глины или сцементированного песка.
• Обычно не годится для работы в фарватерах; максимально допустимая волна 1 м, в зависимости от размера земснаряда, но в перспективе создание системы компенсации качки для этого типа земснарядов.
• Профиль дна непредсказуем.
•  Земснаряды этого типа в основном применяются для добычи ПГС в защищенных водах. Они также полезны для ремонтного черпания, намыва и дноуглубительных работ в водохранилищах.

Стандартные земснаряды Beaver с рыхлителями можно легко конвертировать в земснаряды со свободным всасыванием путем демонтажа фрезы с системой привода и установки всасывающей трубы с гидроразмывом.

Земснаряд на гусеничном ходу

Этот земснаряд-амфибия с рыхлителем способен самостоятельно подниматься на гусеничных опорах, которые также могут работать как сваи. Основные особенности:

• Может использоваться для большинства типов грунта, но не очень хорошо разрабатывает твердые грунты и породы, не справляется с большими камнями. Определенные типы глины разрабатываются с помощью донной дисковой фрезы.
• Благодаря «гусеничным закольным сваям» ему не мешают ни течения, ни волны, при условии, что они не доходят до  понтона. Якоря не нужны, поэтому земснаряд обладает необычайной мобильностью.
• Так как понтон этого земснаряда устанавливается в очень устойчивое положение на четырех опорах, то он хорошо подходит для точных работ и особенно, когда применяется донная дисковая или экологическая фреза.

Такой земснаряд годится для небольших проектов, как, например, ремонтное черпание ирригационных систем и малых водных путей. Другие возможные виды применения — это природоохранные дноуглубительные работы, дноуглубление в прибрежной зоне и разработка месторождений.

Многокочерпаковый земснаряд

Этот старинный тип земснаряда во многих аспектах уступает землесосным снарядам. Хотя они дороже в эксплуатации и более громоздки по сравнению с землесосными снарядами и им нужны баржи или плавучие ленточные конвейеры для транспортировки грунта, эти механические земснаряды могут оказаться практичны, когда извлекаемый материал должен быть сравнительно сухим, и в определенных обстоятельствах все еще обладают преимуществами. В основном многочерпаковые земснаряды применяются там, где работа затрудняется наличием грунтов различного типа, и при добыче ценных минералов, таких как олово, алмазы и золото. Одним из последних достижений является применение гусеничных звеньев Caterpillar в черпаковой цепи, что значительно снижает уровень шума черпаков. Экономичная и простая конструкция в сочетании с уменьшением скорости износа могут помочь многочерпаковому земснаряду получить новую
жизнь.

Грейферный земснаряд

Установленный на понтоне стандартный кран или неподвижный портал с грейфером, управляемым тросом или электрогидравлическим способом. Дноуглубительные работы с применением грейферного земснаряда — это прерывистый процесс, в котором производительность определяется объемом ковша и временем цикла. Основные характеристики:

• Особенно хорошо подходит для больших глубин, может справляться со сравнительно большими камнями.
• Легок в управлении, недорог, но со сравнительно низкой производительностью, если это не мультигрейферная модель.
  Объем грейфера при работе с тросом может доходить до 35 м3, а с электрогидравлическим приводом редко более 12 м3.
• Производительность грейферных земснарядов, например мелиоративных, зависит от степени связанности грунта. Грейферы с гидравлическим приводом могут развивать большие режущие усилия, но с плотными грунтами не справляются. Производительность ограничивается необходимостью частой перестановки.
• Избирательность, профиль дна и работоспособность при сильном волнении или течении не являются сильными  сторонами  грейферных земснарядов.  Обычно грейферный земснаряд портального типа успешно применяется для добычи ПГС и дноуглубления в водоемах с большими глубинами. Грейферный земснаряд кранового типа многофункционален и хорошо зарекомендовал себя в строительстве, ремонтном черпании и в некоторых экологических проектах.

Штанговый земснаряд с обратной лопатой

Конструкция такого земснаряда тоже базируется на использовании крана, но в данном случае это обратная лопата, установленная на понтоне с несколькими закольными сваями. Обратная лопата превосходно работает благодаря развитию большой силы резания грунта при помощи гидропривода. Мощность определяется типом обратной лопаты, но она обратно пропорциональна глубине. Кроме ковша, обратная лопата может быть оснащена рядом других инструментов, например грейфером, рыхлителем или даже свайным молотом. Основные характеристики:

• Может разрабатывать большинство грунтов, и со сменными рыхлителями даже твердые породы.
• Самоподъемный понтон может работать при сильном волнении и течении.

Гидравлический экскаватор производит разработку грунта с более точным профилем дна; высока степень избирательности. Такие системы контроля, как ХРМ (Excavator Position Monitor), могут существенно повысить производительность и точность работы земснаряда.

Земснаряд с обратной лопатой может использоваться для твердых пород или образования траншей в море. В основном он
применяется в специальных проектах и для ремонтного черпания тогда, когда малая производительность не проблема, но требуется высокая избирательность. Многофункциональность земснаряда с обратной лопатой делает его разумным выбором для выполнения некрупных проектов.

Классификация грунтов и пород	Применение земснаряда

Рис. 3

Заключение

Очевидно, что характеристики грунта и глубина являются решающими параметрами при оценке проекта. Мало таких подрядчиков, которые попытаются прорыть канал при помощи земснаряда со свободным всасыванием или попробуют свое мастерство в восстановлении пляжа при помощи многочерпакового земснаряда. При сравнении ряда стандартных  стационарных земснарядов с предстоящей работой, как показано на рис. 3, становится совершенно ясно, что для этой работы есть готовое оборудование. Однако для выполнения особых задач всегда будет существовать потребность в земснарядах, строящихся согласно техническим условиям заказчика, или потребность в стандартных земснарядах с дополнительными стандартными приспособлениями и приборами по выбору заказчика.

Правильное планирование проекта и системный подход к выбору методов и дноуглубительного оборудования имеют важнейшее значение для реализации любого проекта. Для разумного выбора требуется полное понимание плюсов и минусов имеющегося дноуглубительного оборудования, его взаимодействия с различными грунтами, влияния граничных факторов окружающей среды, таких как волнение, течения, климат, судоходность, расстояние до выгрузки извлекаемого грунта, и важно посоветоваться с экспертами в этой области.

Здесь опубликована третья часть статьи “Как выбрать земснаряд?” предыдущие части статьи вы можете найти по следующим ссылкам: Как выбрать земснаряд часть 1, Как выбрать земснаряд часть 2. Разумеется, в рамках трех статей нельзя полностью описать все разновидности земснарядов, и все подводные камни, связанные с выбором такой сложной машины, однако мы надеемся, что предоставленный нами материал, оказался полезен Вам.

КЛАССИФИКАЦИЯ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОСОБЕННОСТИ КОНСТРУКЦИИ ЗЕМЛЕСОСНЫХ СНАРЯДОВ

Структура и технические характеристики известных типов плавучих снарядов, применяемых для различных видов гидромеханизированных работ, приведены в табл. 5.2.1-5.2.3.

Схема выемки породы земснарядом 350-50Л показана на рис. 5.2.2.

Рис. 5.2.2. Землесосный снаряд 350-50Л:

1 — грунтозаборное устройство; 2 — стрела; 3 — надстройка; 4 — суперструктура; 5 — аппарат напорного устройства; 6 — прикольная свая; 7 — насосы технического водоснабжения; 8— главный агрегат; 9— корпус; 10— всасывающий трубопровод; Ну — высота уступа

Новости МирТесен

Земснаряды со стационарным грунтовым насосом наряду с целым рядом технических достоинств имеют существенный недостаток: ограниченную всасывающую способность основной машины — грунтового насоса, размещаемого в трюме или на палубе земснаряда. Всасывающая способность насоса ограничивает процесс грунтозабора как по консистенции, так и по глубине разработки [3, 7].

Обычная глубина разработки земснарядами < 12… 15 м. Поэтому одной из основных задач, решение которой значительно расширит область применения эффективного гидромеханизированного способа и повысит экологическую безопасность, является увеличение глубины разработки земснарядами.

В отечественной и зарубежной практике используют погружные грунтовые насосы (рис. 5.2.3, табл. 5.2.4), позволяющие увеличить всасывающую способность землесосной установки и повысить эффективность гидромеханизации, а также расширить область применения существующего парка машин.

Рис. 5.2.3. Погружной грунтовой насос земснаряда «Моллюск»:

1 — насос; 2 — всасывающий патрубок; 3 — компенсационная полость; 4 — электродвигатель

Известно, что увеличение консистенции засасываемой гидросмеси повышает потери давления во всасывающей линии, снижает подачу насоса и глубину разработки вследствие возникновения кавитации на входе в рабочее колесо. Главным преимуществом применения погружных грунтовых насосов является возможность значительного повышения консистенции гидросмеси и увеличения глубины разработки. Кроме того, при достаточной величине заглубления насоса допустимо использование части развиваемого насосом напора для непосредственного разрушения породы.

Погружение грунтового насоса в воду приводит к увеличению давления на входе в насос.

Исследования погружных грунтовых насосов показали, что даже небольшое погружение грунтового насоса (например, на глубину 3 м) позволяет существенно повысить консистенцию гидросмеси благодаря увеличению скорости в зоне всасывания. В карьерных землесосных установках погружной грунтовой насос монтируется на раме земснаряда.

В отечественной практике в качестве погружных грунтовых насосов используют насосы 28ГрУ-12, ЗГМ-2М, 16ГрУ-8М, а также специально спроектированные для этих целей грунтовые насосы. Интерес представляет погружной грунтовой насос земснаряда «Моллюск» конструкции Московского государственного горного университета (см. рис. 5.2.3).

Техническая характеристика земснаряда «Моллюск»

Подача, м3/ч    1200

Напор,         22

Минимальный размер проходного сечения, мм    170

Частота вращения, мин     1500

Максимальная плотность перекачиваемой гидросмеси, кг/м3. . . Т:Ж-1:3

Максимальная установленная мощность, кВт    300

Диаметр патрубка, мм:

всасывающего    250

напорного    250

Масса насосной установки, кг     3400

Эффективность применения земснарядов с погружными грунтовыми насосами подтверждена опытной и промышленной эксплуатацией. Эффективность достигается прежде всего путем повышения производительности, а также в результате снижения удельного расхода электроэнергии, уменьшения износа рабочих органов погружного насоса, сокращения ремонтов и увеличения коэффициента использования рабочего времени.

Техническая характеристика модели земснаряда с погружным грунтовым насосом на базе земснаряда 350-50Л с грунтозаборным устройством в виде роторного рыхлителя (Рис. 5.2.4) приведена в табл. 5.2.5. Трехсекционная рама имеет общую длину 43 м. Секции длиной 13,25 м соединяют между собой болтами. Конструкция грунтозаборного устройства позволяет осуществить три варианта сборки.

При глубине разработки до 15 м используют концевую секцию рамы с установленными на ней грунтовым насосом, электродвигателем и соединительным валом. Для такой глубины разработан вариант с применением роторного рыхлителя конструкции, предложенной ОАО «Гидропроект» им. С.А. Жука (г. Москва).

В случае глубины разработки до 20 м применяют головную и концевую секции рамы, а при глубине 30 м — все три секции: концевую, головную и вставку. В качестве головного подшипника трансмиссионного вала грунтового насоса используют резинометаллический подшипник.

В зависимости от числа (от одного до трех) последовательно установленных на одном валу главных электродвигателей с равными характеристиками различают три варианта земснаряда типа 350-50Л.

Земснаряд 18Э. 100Г(42)3 разработан Гидропроектом на основе земснаряда 200-50Р. Особенностью земснаряда, отличающей его от прототипа, является оснащение погружным грунтовым насосом. Привод погружного насоса марки ГрУ2000/63 выполнен в двух вариантах. В первом варианте привод осуществляется от электродвигателя типа АН2-15-69-10 обычного исполнения с передачей вращения посредством двухопорного длинного вала (длина между опорами 7 м). Второй вариант выполнен в виде моноблочного агрегата ПГМ-2500/60 конструкции ГУП «ВНИПИИстром-сырье» (г. Москва).

Земснаряд С55-0000-СБ разработан во ВНИИ гидромеханизации санитарно-технических и специальных строительных работ (г. Санкт-Петербург) Минмонтажспецстроя в 1980 г. для разработки грунтов III—IV групп с глубины до 25 м (рис. 5.2.5). На раме грунтозаборного устройства установлен грунтовой насос ГрУ2000/63, приводимый от серийного электродвигателя    АКН-12-15-69 мощностью 800 кВт с частотой вращения 590 мин-1. При глубине разработки 25 м ось насоса погружается под горизонт воды на 5,15 м, при этом электродвигатель всегда остается в надводном положении. Для работы на глубине до 14 м на земснаряде установлен специальный фрезерный рыхлитель с приводом от погружного электродвигателя.

Земснаряд 12Э.40М.63.3 (350-50Л) (рис. 5.2.6) является модернизацией известного ранее земснаряда 350-50Л. В процессе модернизации увеличена глубина разработки с 10 до 12 м, усовершенствован привод фрезы, усилены оперативные лебедки и свайный аппарат, введен стреловой заброс папильонажных якорей. Данный земснаряд имеет фрезерное грунтозаборное устройство, удельную силу резания на фрезе 400 Н/см, диаметр всасывающего пульпопровода 630 мм, напор грунтового насоса 60 м. Стреловой заброс дает возможность перекладки якорей без участия обслуживающего катера. Построен данный земснаряд на базе грунтового насоса 20Р-11М с производительностью 3800 м3/ч по пульпе и напором 58 м.

Земснаряд 12Э.125Г.63,3 выполнен на основе 12Э.40М.63.3. Фрезерный рыхлитель заменен в нем на гидравлический, свайный ход — на кормовой папильонаж, учтены конкретные условия эксплуатации на канале, где отсутствует необходимость стрелового заброса (рис. 5.2.7).
Эжекторно-землесосный снаряд 25Э.50Г.63.3. Грунтозаборное устройство — эжектор с гидрорыхлением, напор насоса гидрорыхления 50 м, диаметр всасывающего пульпопровода 630 мм, напор грунтового насоса 60 м.

Эжекторно-землесосный снаряд 25Э.50Г.63.3 также предназначен для добычи грунта с больших глубин. На нем установлено грунтозаборное устройство с эжектором центрального боя. Дополнительный насос подает воду на эжектор и гидрорыхление грунта. Эжекторное грунтозаборное устройство проще погружного грунтового насоса в обслуживании, но уступает ему по производительности. Эжекторный земснаряд состоит из эжектора, дополнительного насоса, пульпопровода, грунтового насоса, напорного пульпопровода.

Земснаряд Beaver IHC 400 обладает прочной конструкцией, хорошей управляемостью и высокой производительностью. Настоящий усовершенствованный диапазон стандартных разборных земснарядов охватывает шесть основных моделей. Земснаряд IHC Beaver 400 является одним из основных примеров этого диапазона. Корпус земснаряда выполнен в виде катамарана из четырех понтонов, обе части катамарана связывают между собой межпонтонным соединением в корме и портальной фермой в носовой части. Рама грунтозаборного устройства закреплена шарнирно на понтонах катамарана в кормовой части.

Размеры всех необходимых узлов позволяют без затруднений осуществить их доставку к месту назначения сухопутным, железнодорожным или водным транспортом. Земснаряд оснащен так, что его понтоны могут быть собраны и разобраны за минимальные сроки посредством использования болтовой конструкции на уровне палубы и захватов (зацепов) в нижней части земснаряда.

Конструкция земснаряда включает в себя уникальный компактный погружной грунтовой насос с приводом через понижающую гидравлическую коробку передач и систему водяного охлаждения; фрезу; две па-пильонажные и рамоподъемную лебедки, управляемые из кабины; дизельный (или же электрический) двигатель и вспомогательные механизмы; напорный трубопровод. Фреза, рамоподъемная и две папильонажные лебедки приводят в действие гидравлическими моторами.

Технические характеристики отечественных и зарубежных землесосов приведены в табл. 5.2.5.

• ЗЕМЛЕСОСНЫЕ СНАРЯДЫ
• РАСЧЕТ ЗЕМЛЕСОСНЫХ СНАРЯДОВ

KSR Marine – активы

Земснаряд с режущей секцией KSR-I (Damen 500)

Производство KSR-I (Средний песок)

600 м3/час (до 500 МТС)
400 м3/час (до 1000 Мт)

Ежедневное производство:

9 600 м3/день (@16 часов работы)

6 400 Cum/день (при 16-часовой работе)

Годовой объем производства:

28,80 л CUM (500 МТС)
19,20 L CUM (1000 МТС)

Технические характеристики
Место постройки	Верфь Damen, Нидерланды
Год постройки	2011
Длина	38,50 МТС
Ширина	7,95 МТС
Проект	1,15 м
Глубина дноуглубительных работ	16. 00 МТС
Диаметр выпускной трубы	500 мм
Емкость для смеси	4000 м3/час
Общая установленная мощность	1299 кВт
Двигатель земснаряда	Caterpillar (Cat 3512 B-TA) 925 кВт/1280 л.с.
Мощность резака	180 кВт
Диаметр фрезы	1625 ММ
Высота опор	19.00 МТС
Годовая производительность	18 лакхов МУП

---

Земснаряд с режущей секцией KSR-II (Damen 750)

Производство KSR-II (Средний песок)

800 м3/час (до 500 МТС)
600 м3/час (до 1000 Мт)

Ежедневное производство:

12 800 м3/день (@16 часов работы)

9 600 Cum/день (при 16-часовой работе)

Годовой объем производства:

38,50 л CUM (500 МТС)
28,80 L CUM (1000 МТС)

Технические характеристики
Место постройки	Судостроительная компания Охяма, Корея
Год постройки	1999
Длина	75,70 МТС
Ширина	15,50 м
Глубина	4,0 метра
Проект (загружен)	2,20 метра
Глубина дноуглубительных работ	25. 00 МТС
Диаметр выпускной трубы	750 мм
Емкость для смеси	6000 м3/час
Общая установленная мощность	8905 кВт
Двигатель земснаряда	Мицубиси; 18КУ30-В-ТИП
Мощность	5064,28 кВт
Мощность резака	750 кВт
Диаметр фрезы	2800 мм
Высота опоры	32 метра
Земснарядный насос	Центробежный; Модель-SSVL-30
брт	1032 МТ
НЗТ	309 ТМТ
Годовая производительность	25 лакхов МУП

---

Земснаряд Земснаряд КСР-IV (Damen 250)

Производство КСР-IV (Средний песок)

120 м3/час (до 300 МТС)
100 м3/час (до 600 Мт)

Ежедневная добыча:

1 920 м3/день (@16 часов работы)
1 600 Cum/day (@16 часов работы)

Годовой объем производства:

6,50 л CUM (300 МТС)
5,50 L CUM (600 МТС)

Технические характеристики
Место постройки	Технические службы Matprop, Кочин
Год постройки	2012
Длина	15,85 МТС
Ширина	4,58 Мтр
Проект	0,75 м
Глубина дноуглубительных работ	6. 00 МТС
Диаметр выпускной трубы	250 мм
Емкость для смеси	900 м3/ч (180–200 м3/ч)
Двигатель земснаряда	CAT 3406 (306 кВт/410 л.с.)
Мощность резака	30 кВт
Диаметр фрезы	1100 мм
Годовая производительность	5 лакхов МУП

---

Земснаряд с режущей секцией КСР-В (IHC Beaver – 1600)

Технические характеристики
Место постройки	IHC MERWEDE, Нидерланды
Год постройки	2014
Длина	33,20 м.
Ширина	7,95 м.
Проект	1,50 м.
Глубина дноуглубительных работ	14.00 Мтр.
Нагнетательный трубопровод	500 мм
Емкость для смеси	4000 м3/час
Общая установленная мощность	1299 кВт
Двигатель земснаряда	Гусеница 3512 Б
Мощность резака	170 кВт
Диаметр фрезы	1455 ММ
Высота опор	18,50 м.
Годовая производительность	18 лакхов МУП

---

Бустерный насос (совместимый с KSR-I)

Технические характеристики
Трубка всасывания/нагнетания	550 мм / 500 мм
Объем смеси	4000 м3/час
Двигатель земснаряда	Caterpillar (CAT 3512 B-TA) 925 кВт/1280 л. с.
Землесосный насос марки	DDE, YPE – BP5045, СКОРОСТЬ – 480 ОБ/МИН

---

Экскаваторы	Количество (№)
Tata Hitachi EX-300 LCH Telcon 30 тонн	8
Tata Hitachi EX-350 LCH Telcon 35 тонн	4
Tata Hitachi Ex – 290 BLC	1
Tata Hitachi Ex-210 ЛЧ В	2
L&T Komatsu L&T 30 тонн	1
Янмар V1020	1
Hyundai 290 LC 7 Hyundai 30 тонн	18
Tata Hitachi EX-60	1
Болотный багги	1
Трубопроводы	Емкость
Земснаряд к соединительному трубопроводу бустерной установки	6 км
