Автор Владимир Краснов На чтение 2 мин Просмотров 890 Обновлено 21.02.2021

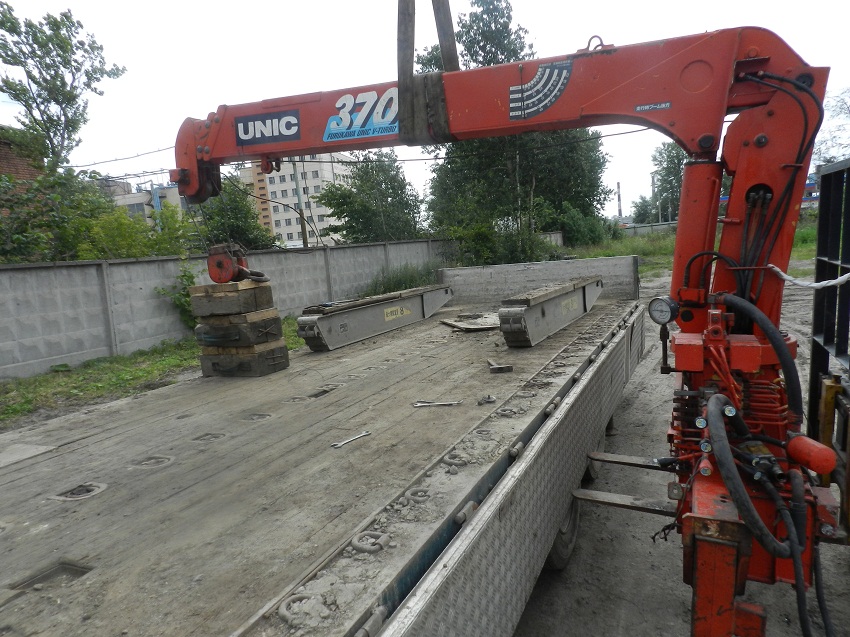

Краны-манипуляторы серии Юник V370 имеют простую и удобную конструкцию с минимальным количеством сочленений и узлов. Благодаря этому надежность данной установки повышается, а стоимость эксплуатации и технического обслуживания снижается.

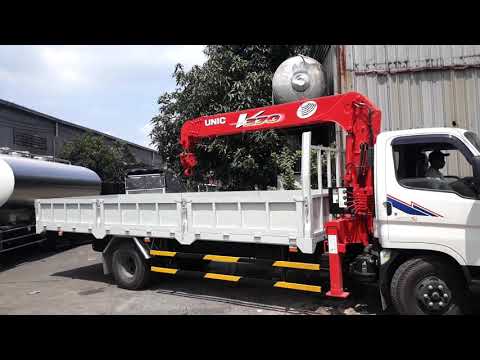

КМУ Unic-370 могут устанавливаться на шасси грузовых автомобилей, имеющих среднюю грузоподъемность, например, КАМАЗ, ГАЗ (Валдай), МАЗ, ISUZU, HYUNDAI, FOTON

и многие другие.

Грузоподъемность автомобильного шасси, на которое планируется смонтировать установку, должна составлять не менее 5 тонн.

Кран-манипулятор Юник V370 оснащен тросовым механизмом. Его использование обеспечивает плавность процесса опускания и подъема различных грузов и отсутствие при этом каких-либо ударов и рывков. Кроме того, конструктивные особенности предусматривают возможность перемещения груза через различные препятствия.

Серия кранов Unic Ur-v370, Ur-v375, Ur-v374 и Ur-v373 (сравнение длины стрелы)

В зависимости от количества телескопических секций в стреле трос может быть опущен на глубину от 9 до 17 метров. В результате существенно расширяются возможности использования данного манипулятора на различных строительных площадках, например, при монтаже трубопроводов или подземных колодцев.

Система безопасности КМУ способна контролировать целый ряд параметров работы установки, таких как угол наклона стрелы, длина ее вылета и максимальный грузовой момент.

Кроме того, она обеспечивает точное отслеживание массы поднимаемого груза. В случае превышения допустимого значения система автоматически отключает установку, что позволяет избежать перегрузок.

Максимальная грузоподъемность крано-манипуляторной установки Юник-370 составляет 3030 кг.

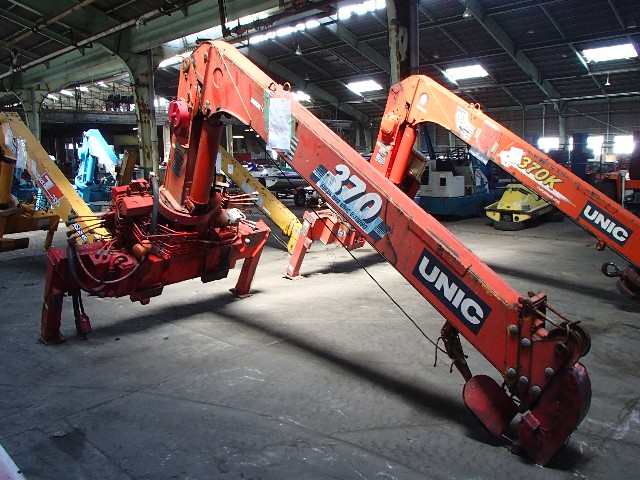

Univ v370

КМУ оснащается телескопической шестиугольной секционной стрелой, которая может вращаться без ограничений на 360°. Количество секций – от трех до шести. Подвеска крюка – четырехтросовая, аутригеры могут выдвигаться на 2,7, 3,4 или 4,2 м. Выдвижение в ширину может быть ручным и вертикально-гидравлическим.

На манипулятор может быть установлено дополнительно оборудование: дистанционное управление, автоматически складывающийся крюк или задние аутригеры.

В состав линейки V370 входят следующие модели:

• Юник UR-V373, оснащенный трехсекционной стрелой с горизонтальным вылетом от оси вращения, составляющим 7,51 м;
• Юник UR-V374 – стрела четырехсекционная, горизонтальный вылет равен 9,81 м;
• Юник UR-V375 – пять секций стрелы, вылет по горизонтали от оси вращения составляет 12,11 м;
• Юник UR-V376 – стрела с шестью секциями, вылет – 15,47 метра.

Unic 370 (UR-V 370): 373, 374, 375, 376

Unic 370 (UR-V 370): 373, 374, 375, 376

Максимальная грузоподъемность 3 030 кг на рабочем радиусе 2,6 м. Наибольшая шириной выдвинутых аутригеров — 4,2 м. Предназначены для монтажа на грузовых автомобилях средней грузоподъемности. Максимальная грузоподъемность КМУ 3 030 кг, имеет 3-х, 4-х, 5-ти или 6-ти секционную, шестиугольную, телескопическую, полноповоротную (360 без ограничений) стрелу с 4-х тросовой подвеской крюка. Ширина выдвижения аутригеров 2,7, 3,4 и 4,2 м. Выдвижение аутригеров в ширину-ручное, вертикально-гидравлическое. Основные аутригеры (опоры) расположены параллельно (также называют — внахлёст).

По желанию клиента данная серия может поставляться с дистанционным управлением, Юни-крюком (автоматически складывающийся крюк) и с задними аутригерами.

Длина стрел у моделей UNIC серии UR-V 370

Основные характеристики КМУ Unic серии UR-V 370

Наименование	UR-V 376	UR-V 375	UR-V 374	UR-V 373
Количество секций	6	5	4	3
Рабочий радиус,м	0,73-14,42	0,71-12,11	0,67-9,81	0,65-7,51
Максимальная грузоподъемность/ при рабочем радиусе	3,030т/2,4м	3,030т/2,5м	3,030т/2,6м	3,030т/2,7м
Телескопирование стрелы, м	3,63-14,61	3,54-12,30	3,41-10,00	3,31-7,70
Высота поднятия крюка, м	15,9	13,7	11,4	9,2
Опускание крюка ниже уровня земли, м	17,1	14,3	11,5	8,7
Угол поворота стрелы, град.	360	360	360	360
Ширина макимально выдвинутых аутригеров, м	4,2	4,2	4,2	4,2
Вес установки, кг	1340	1305	1170	1080

Номинальная грузоподъемность Unic UR-V 376

Рабочий радиус, м	Выстрел стрелы
2,4	3030	3030
2,5	2780	2780
2,7	2530	2530	2230
3,0	2280	2280	2030
3,5	(3,44)1930	1930	1680
4,0		1630	1380	1030
4,5		1430	1190	930
5,0		1250	1050	830	630	(4,9)330
5,5		(5,66)1080	930	780	550	300
6,0			830	730	480	280
6,5			730	680	440	260
7,0			680	630	400	250
8,0			(7,85)630	530	350	230
9,0				480	310	210
10,0				(10,04)430	280	190
11,0					250	170
12,0					(12,23)230	160
13,0						140
14,42						130

Номинальная грузоподъемность Unic UR-V 375

Рабочий радиус, м	Выстрел стрелы
2,0	3030	3030
2,4	3030	3030
2,5	2780	2780
2,7	2530	2530	2230
3,0	2280	2280	2030
3,5	(3,35)1930	1930	1680
4,0		1630	1380	1030
4,5		1430	1200	930	760
5,0		1250	1050	830	630
5,5		(5,59)1130	930	780	550
6,0			830	730	480
6,5			750	680	440
7,0			680	630	400
8,0			(7,79)630	530	350
9,0				480	310
10,0				(9,95)460	280
11,0					250
12,11					250

Номинальная грузоподъемность Unic UR-V 374

Рабочий радиус, м	Выстрел стрелы
2,0	3030	3030
2,5	(2,6)3030	(2,6)3030	2330
2,7	2630	2630	2330
3,0	2330	2330	2130
3,2	(3,22)2130	2180	2030
3,5		1980	1730
4,0		1680	1430	1030
4,5		1480	1230	930
5,0		1280	1080	830
5,5		(5,46)1180	980	780
6,0			880	730
6,5			800	680
7,0			730	630
8,0			(7,63)680	560
9,0				500
9,81				480

Номинальная грузоподъемность Unic UR-V 373

Рабочий радиус, м	Выстрел стрелы
2,0	3030	3030
2,5	3030	3030	2330
2,7	3030	3030	2330
3,0	2480	2480	2130
3,2	(3,12)2330	2280	2030
3,5		2030	1780
4,0		1730	1480
4,5		1530	1280
5,0		1330	1130
5,5		(5,36)1280	1030
6,0			930
6,5			830
7,0			730
7,51			680

Чертеж КМУ Unic серии UR-V 370

Модель крана	1	2	3	4
UR-V376	3. 814	Min. 3.630 ~ Mid. 5.850 ~ 8.040 ~ 10.230 ~ 12.420 ~ Max. 14.610	2.114	2.212
UR-V375	3.724	Min. 3.540 ~ Mid. 6.780 ~ 8.980 ~ 10.140 ~ Max. 12.300	2.136	2.134
UR-V374	3.594	Min. 3.410 ~ Mid. 5.650 ~ 7.825 ~ Max. 10.000	2.095	2.095
UR-V373	3.494	Min. 3.310 ~ Mid. 5.550 ~ Max. 7.700	2.092	2.095

Файлы для скачивания:

Техническая документация UR-V 376
Техническая документация UR-V 375
Техническая документация UR-V 374
Техническая документация UR-V 373
Более подробные характеристики Unic 370 (UR-V 370): 373, 374, 375, 376
Руководство оператора UNIC UR-V 370
Руководство по эксплуатации UR-V 370
Каталог запасных частей на КМУ UR-V 370 часть 1
Каталог запасных частей на КМУ UR-V 370 часть 2
