Общее устройство системы питания дизельных двигателей ЯМЗ

Строительные машины и оборудование, справочник

Общее устройство системы питания дизельных двигателей ЯМЗ

Система питания дизельного двигателя обеспечивает его работу при изменяющейся частоте вращения коленчатого вала и различной нагрузке. В соответствии с рабочим циклом дизельного двигателя приборы системы питания осуществляют впрыск топлива в цилиндры двигателя в конце такта сжатия, распыли-вание топлива в объеме камеры сгорания и образование рабочей смеси при испарении и перемешивании его с воздухом, регулирование количества впрыскиваемого топлива по желанию водителя, автоматическое изменение угла опережения впрыска в зависимости от частоты вращения коленчатого вала двигателя, изменение дозировки впрыска в соответствии с изменившейся нагрузкой.

На автомобильных дизельных двигателях широко применяется схема системы питания с раздельным исполнением насоса высокого давления и форсунок, служащих для впрыска топлива в каждый цилиндр двигателя. Такую схему применяют на двигателях ЯМЭ-236, 238, 240, а также на двигателях КамАЗ-740, 741, 7401 для автомобилей КамАЗ.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

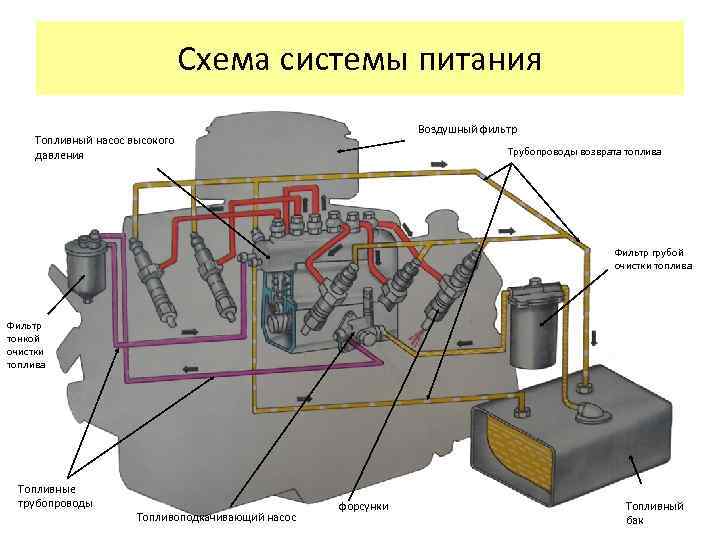

Рис. 59. Схема системы питания двигателя ЯМЭ-236:
1 — фильтр грубой очистки топлива, 2 — сливной трубопровод от форсунок, 3 — насос высокого давления, 4 — подводящий топливопровод высокого давления, 5 — фильтр тонкой очистки топлива, 6 — подводящий топливопровод низкого давления, 7 — сливной трубопровод от насоса высокого давления, 8 — топливный насос низкого давления, 9 — форсунка, 10 — топливный бак

В общем виде система питания дизельного двигателя может быть представлена из двух магистралей — низкого и высокого давления. Приборы магистрали низкого давления подают топливо из бака к насосу высокого давления. Приборы магистрали высокого давления осуществляют непосредственный впрыск топлива в цилиндры двигателя.

Схема системы питания двигателя ЯМЭ-236 представлена на рис. 59. Дизельное топливо содержится в баке, который связан всасывающим топливопроводом через фильтр грубой очистки с топливным насосом низкого давления. При работе двигателя создается разрежение во всасывающей магистрали, вследствие чего топливо проходит через фильтр грубой очистки, очищается от крупных взвешенных частиц и поступает в насос.

Из насоса топливо под избыточным давлением около 0,4 МПа по топливопроводу подается к фильтру тонкой очистки. На входе в фильтр имеется жиклер, через который часть топлива отводится в сливной трубопровод. Это сделано для предохранения фильтра от,ускоренного загрязнения, так как через него проходит не все топливо, перекачиваемое насосом.

После тонкой очистки в фильтре топливо подводится к насосу высокого давления. В этом насосе топливо сжимается до давления около 15 МПа и по топливопроводам поступает в соответствии с порядком работы двигателя к форсункам. Неиспользованное топливо от насоса высокого давления отводится по сливному трубопроводу обратно в бак.

Небольшое количество топлива, остающееся в форсунках после окончания впрыска, отводится по сливному трубопроводу в топливный бак.

Насос высокого давления приводится в действие от коленчатого вала двигателя через муфту опережения впрыска, вследствие чего осуществляется автоматическое изменение момента впрыска при изменении частоты вращения. Кроме того, насос высокого давления конструктивно связан с всережимным регулятором частоты вращения коленчатого вала, изменяющим количество впрыскиваемого топлива в зависимости от нагрузки двигателя.

Топливный насос низкого давления имеет ручной подкачивающий насос, встроенный в его корпус, и служит для заполнения магистрали низкого давления топливом при неработающем двигателе.

Схема системы питания дизельных двигателей для автомобилей КамАЗ принципиально не отличается от схемы для двигателей ЯМЗ-236. Конструктивные отличия приборов системы питания дизельных двигателей автомобилей КамАЗ: – фильтр тонкой очистки имеет два фильтрующих элемента, установленных в одном сдвоенном корпусе, что повышает качество очистки топлива; – в системе питания имеются два ручных подкачивающих насоса: один выполнен совместно с насосом низкого давления и установлен перед фильтром тонкой очистки топлива, другой подключен параллельно насосу низкого давления и способствует легкости прокачки и заполнения системы топливом перед пуском двигателя после длительной стоянки; – насос высокого давления имеет V-образный корпус, в развале которого размещен всережимный регулятор частоты вращения коленчатого вала двигателя; – для очистки воздуха, поступающего в двигатель, применен двухступенчатый воздушный фильтр, осуществляющий забор воздуха из наиболее чистого пространства над кабиной автомобиля.

Рекламные предложения:

Читать далее: Устройство приборов системы питания магистрали низкого давления

Категория: – Ремонт топливной аппаратуры автомобилей

Главная → Справочник → Статьи → Форум


Система питания двигателя ЯМЗ топливом

Двигатель ЯМЗ-650

Система питания двигателя ЯМЗ включает в себя узлы, детали и агрегаты, предназначенные для тщательной очистки и равномерного распределения по цилиндрам строго дозированных порций топ­лива. К этим узлам и агрегатам относятся:

  1. топливые баки;
  2. фильтры предварительной и тонкой очистки топлива;
  3. топливоподкачивающий насос с ручным поршневым насосом;
  4. топливный насос высокого давления с регулятором числа оборотов и автоматической муфтой опережения впрыска топлива;
  5. форсунки;
  6. трубопроводы высокого и низкого давлений.

Из топливного бака топливо через фильтр грубой очистки засасывается топливоподкачивающий насосом, который нагне­тает его через фильтр тонкой очистки к головке насоса высокого давления.

При этом часть топлива из фильтра тонкой очистки через специальный жиклер и из насоса высокого давления через перепускной клапан по отводящим трубопроводам возвращается в топливный бак. Сечение жиклера и затяжка пружины перепускного клапана подобраны таким образом, чтобы давление во впускном канале насоса высокого давления поддерживалось в пределах 1,3 см2, а циркулирующее в системе топливо обеспечивало достаточное охлаждение головки насоса и способствовало удалению в бак попавших в топливо пузырьков воздуха.
Далее насосом высокого давления в соответствии с порядком работы цилиндров топливо по топливопроводам высокого давления подается к форсункам. Просочившееся через прецизионные детали форсунки топливо по сливным трубопроводам отводится в топливный бак.

Для заполнения системы питания топливом перед пуском двигателя на топливоподкачивающем насосе установлен ручной поршневой насос. На заполнение исправной системы и удаление из нее воздуха требуется около 2 минут. Исчезновение пузырьков воздуха в прозрачных топливопроводах низкого давления свиде­тельствует о том, что система питания подготовлена к пуску дви­гателя.


При установке вместе с двигателем предпускового подогре­вателя топливо для его камеры сгорания должно отбираться через специальное отверстие на корпусе фильтра тонкой очистки топлива. В этом случае прокачка системы питания двигателя может осущест­вляться насосом предпускового подогревателя при подготовке последнего к работе.

Топливный бак должен иметь отстойник для сбора попавших в топливо воды и грязи и сетку в приемном патрубке. Горловина приемного патрубка должна находиться на расстоянии не менее 15 мм от днища.

Бак должен быть расположен таким образом, чтобы при вклю­чении его в систему питания разрежение перед подкачивающей помпой при максимальных числах оборотов двигателя не превышало 180 мм рт. ст.

При расположении топливного бака выше форсунок двигателя все сливные трубопроводы должны вводиться в верхнюю часть бака над максимально возможным уровнем топлива.

Во время эксплуатации двигателя особенно внимательно надо следить за герметичностью соединения топливопроводов и других элементов системы питания. Прежде всего это относится к форсун­кам и топливопроводам, расположенным под крышками головок цилиндров. Потеря плотности соединений деталей форсунок и указанных трубопроводов приводит к нежелательному попаданию топлива в систему смазки двигателя. При попадании воздуха в систему питания двигатель быстро теряет мощность («двигатель не тянет»).

При эксплуатации двигателя на автомобиле или другом транспортном средстве всегда следует помнить, что после останова двигателя детали топливного насоса высокого давления, регулятора числа оборотов и автоматической муфты опережения впрыска занимают такое взаимное положение, при котором обеспечивается наиболее легкий пуск двигателя. Поэтому машина, остановленная на уклоне, должна быть надежно заторможена. В противном случае при начале самопроизвольного движения машины под уклон с включенной передачей двигатель немедленно «заведется», и неуправляемый автомобиль продолжит движение уже под действием двигателя.
