Высокоскоростной генератор: Трехфазовый генератор переменного тока – HS PMG – ABB Motors Drives and Power Electronics

Содержание

Трехфазовый генератор переменного тока – HS PMG – ABB Motors Drives and Power Electronics

Добавить в папку «Избранное»

Добавить к сравнению

Более подробная информация на сайте ABB Motors Drives and Power Electronics

Характеристики

Фаза
трехфазовый
Тип
с постоянными магнитами
Количество полюсов
6 полюсов, 8 полюсов
Степень защиты
IP54
Применение изделия
для генератора, для ветрогенератора
Область применения
промышленный
Другие характеристики
компактный, с воздушным охлаждением, с жидкостным охлаждением, высокоскоростной, с переменной скоростью
Эффективная мощность кВА

МАКС.: 7 900 kVA (10 741,01 hp)

МИН.: 1 500 kVA (2 039,43 hp)

Напряжение

3,3 V, 690 V, 1 000 V

Частота питания

50 Hz, 60 Hz

Размер корпуса

500 mm, 560 mm, 710 mm (19,7 in)

Описание

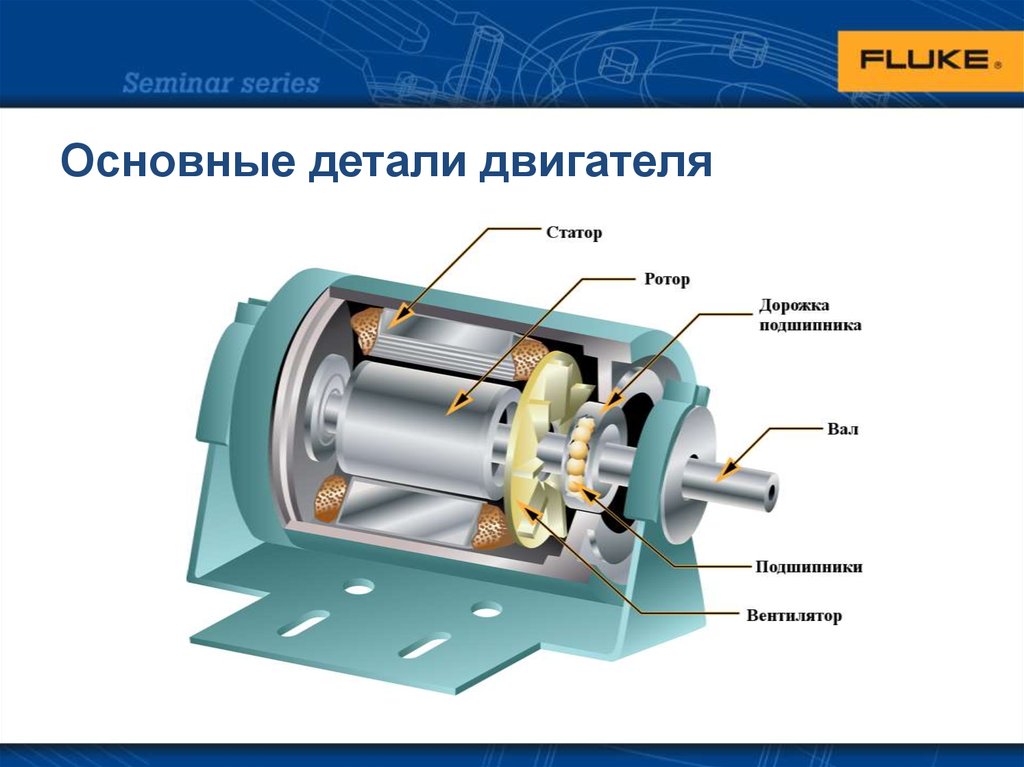

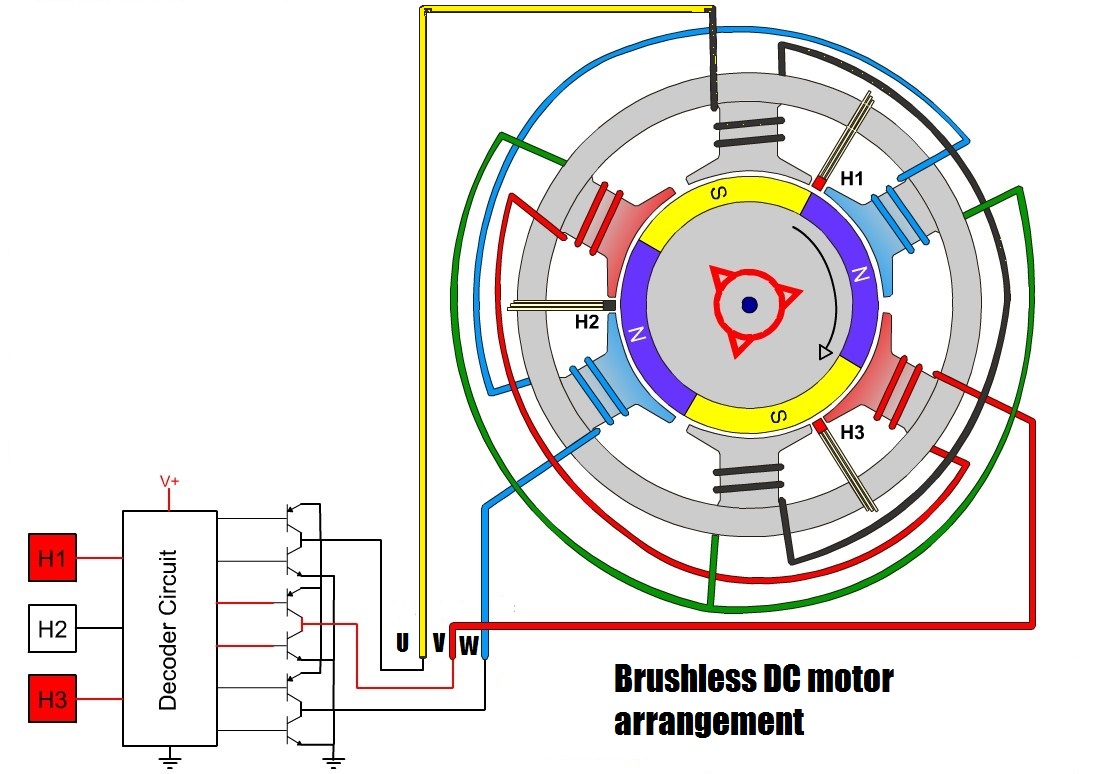

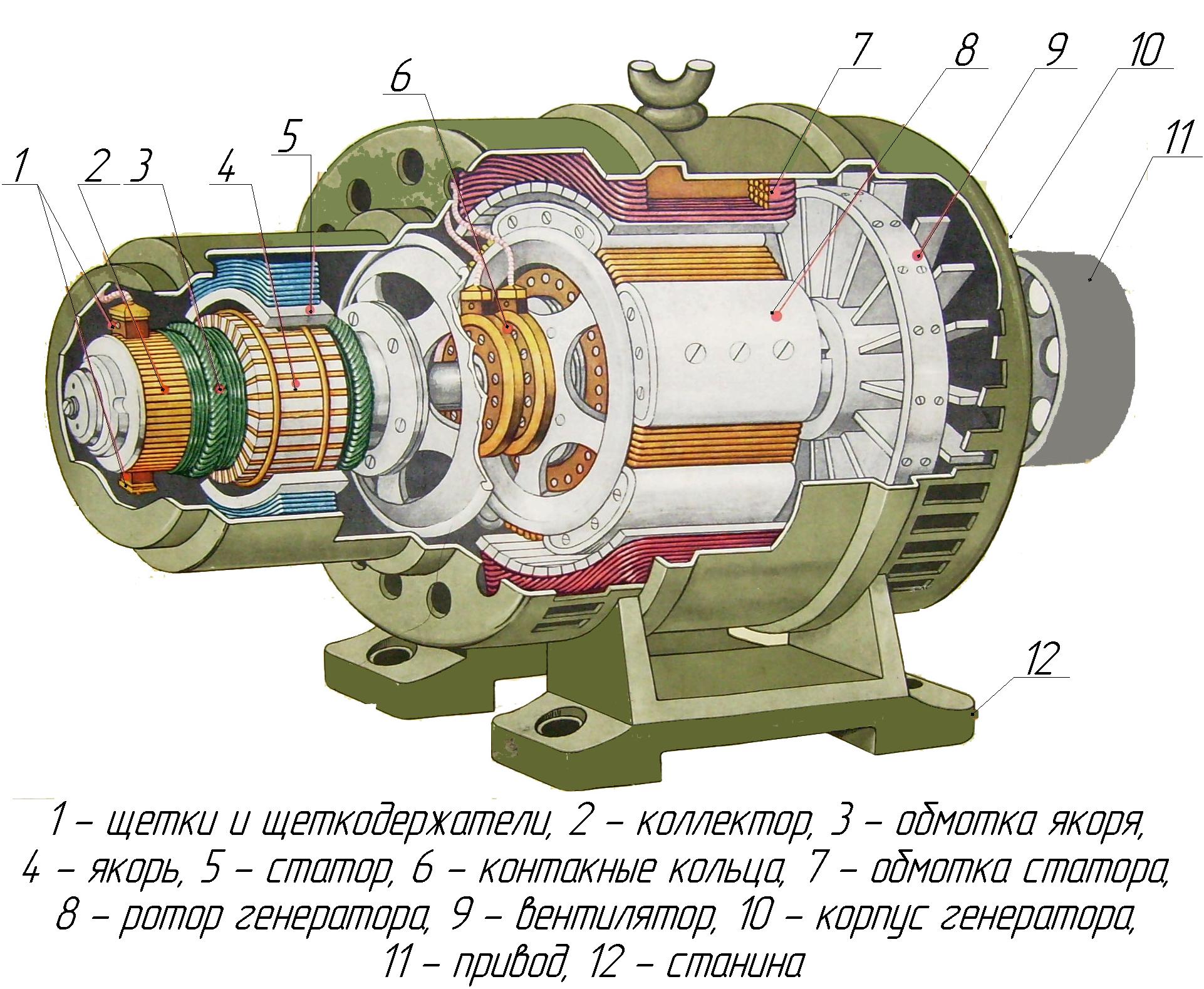

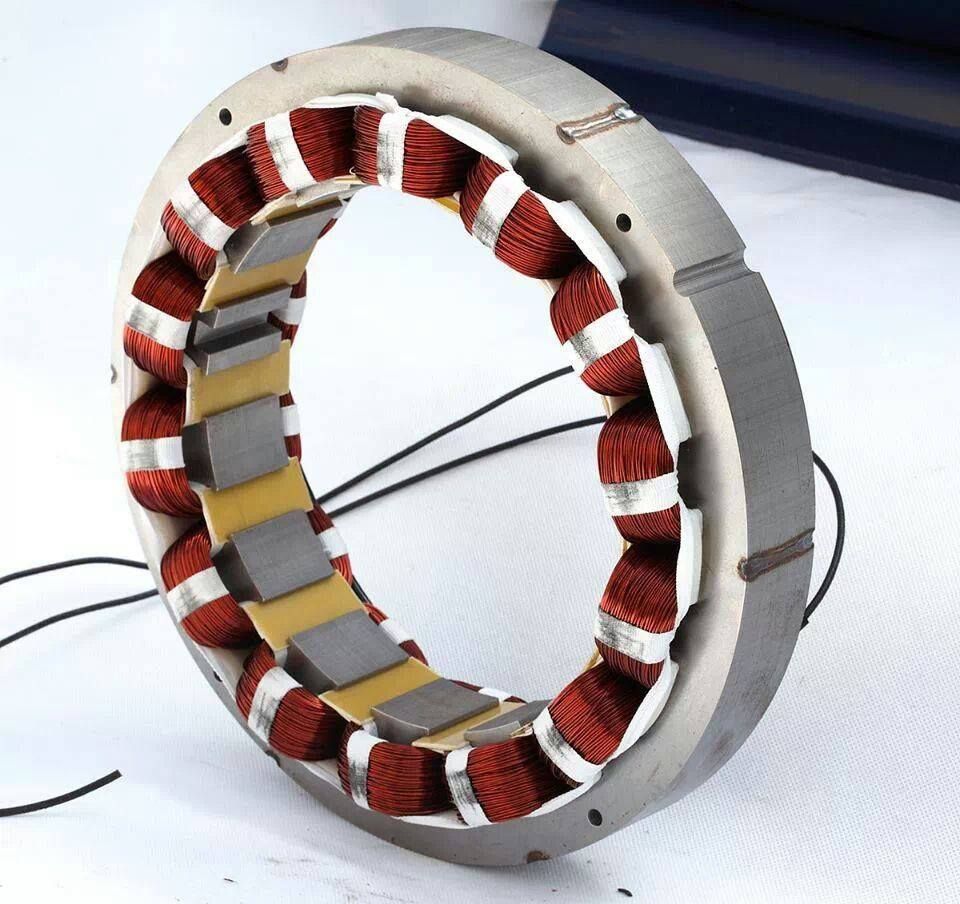

Генераторы с постоянными магнитами – это синхронные машины, в которых обмотки ротора заменены постоянными магнитами. Они не нуждаются в отдельном возбуждении, поэтому потери на возбуждение ротора, составляющие около 30% от общих потерь обычных генераторов, исключены. Это обеспечивает высокую удельную мощность и малые габариты при высочайшем КПД на всех скоростях, предлагая максимальное годовое производство энергии при минимальных затратах в течение всего срока службы. АББ имеет большой опыт в области решений с постоянными магнитами, что гарантирует надежность решения. – Высочайшая эффективность на всех скоростях вращения турбины – Проверенная надежность с максимальным выходом энергии – Низкая стоимость владения во всех аспектах – от покупки до простоя и технического обслуживания – Выдерживает короткое замыкание без размагничивания – Ротор с высокой выносливостью при превышении скорости вращения – Конструкция подшипников, исключающая циркулирующие токи – Компактный размер Концепция полного преобразователя (FC), использующая стандартную высокоскоростную трансмиссию с генераторами на постоянных магнитах, обеспечивает минимальные размеры и высочайшую эффективность на всех скоростях.

– Проверенные ветряные турбины Высокоскоростные генераторы на постоянных магнитах доступны для других применений в возобновляемой энергетике – Простая модернизация для OEM-производителей турбин с двойным питанием до концепции полного конвертера – Прочные ПМ-генераторы имеют минимально возможные размеры и вес – Высокий КПД, в том числе при частичной нагрузке, достигающий 98% – Соответствие сетевым нормам и все преимущества концепции полного преобразователя

—

Это автоматический перевод.  (просмотреть оригинал на английском языке)

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги ABB Motors Drives and Power Electronics

Салоны

Вы сможете встретиться с этим поставщиком на выставке(-ах)

SPS Nuremberg 2023

14-16 нояб. 2023 Nuremberg (Германия)

  • Дополнительная информация

    Более подробная информация на сайте ABB Motors Drives and Power Electronics

    Другие изделия ABB Motors Drives and Power Electronics

    Generators

    Посмотреть всю продукцию ABB Motors Drives and Power Electronics

    * Цены указаны без учета налогов, без стоимости доставки, без учета таможенных пошлин и не включают в себя дополнительные расходы, связанные с установкой или вводом в эксплуатацию. Цены являются ориентировочными и могут меняться в зависимости от страны, цен на сырьевые товары и валютных курсов.

    Примеры генераторов сигналов, которые помогут вам разработать высокоскоростной генератор сигналов произвольной формы

    знания Новости Технологии

    26 декабря 2021 Micohuang

    Применение генератора сигналов можно увидеть повсюду в жизни, и наиболее часто используемый генератор сигналов – это генератор сигналов произвольной формы. Чтобы лучше понять генератор сигналов, в этой статье приводится пример конструкции высокоскоростного генератора сигналов произвольной формы. Если вас интересует содержание этой статьи, вы можете прочитать ее терпеливо.

    Применение генератора сигналов можно увидеть повсюду в жизни, и наиболее часто используемый генератор сигналов – это генератор сигналов произвольной формы. Чтобы лучше понять генератор сигналов, в этой статье приводится пример конструкции высокоскоростного генератора сигналов произвольной формы. Если вас интересует содержание этой статьи, вы можете прочитать ее терпеливо.

    Генератор сигналов произвольной формы – один из самых быстроразвивающихся продуктов в мире. Электронный измерительные приборы. Он может выводить стандартные функциональные сигналы, а также сигналы нестандартной функциональной формы (произвольная форма волны), определенные пользователем, и имеет множество функций аналоговой модуляции (AM, FM, PM) и цифровой модуляции (FSK, PSK). Различные области применения предоставляют различные стандартные или нестандартные сигналы, особенно при разработке, производстве и обслуживании подводных гидролокаторов, средств связи, радиолокационной навигации и т. Д. Электронный средства противодействия и другое оборудование. Это незаменимый генератор сигналов. Приведена расчетная схема высокоскоростного генератора сигналов произвольной формы на основе технологии цифрового синтеза частот.

    1 Аппаратное обеспечение высокоскоростного генератора сигналов произвольной формы

    1.

    1 Принцип работы генератора сигналов произвольной формы

    В настоящее время существует две схемы генерации генераторов сигналов произвольной формы. Одна из схем заключается в использовании технологии прямого цифрового синтеза частоты (DDS) для генерации сигналов произвольной формы. Принцип работы показан на рисунке 1.

    Стандартный DDS Цепь должен состоять из следующих частей, включая фазовый аккумулятор, память формы сигнала, ЦАП. Преобразователь, фильтр нижних частот или полосовой фильтр. Данные произвольной формы сигнала заранее записываются в память формы сигнала через интерфейс человек-машина, а функция фазового аккумулятора состоит в том, чтобы дискретизировать выходной сигнал фазы тактового генератора опорным генератором в соответствии с входным управляющим словом частоты. Когда размер шага сумматора фазы равен K. Частота выходного сигнала произвольной формы.

    В формуле Fs – это фиксированная тактовая частота дискретизации, а n – длина фазового аккумулятора.

    Изменение слова управления частотой K может изменить выходную частоту DDS.

    Генератор сигналов произвольной формы, созданный на основе технологии DDS, имеет такие преимущества, как высокое разрешение выходной частоты и непрерывное изменение фазы, но также имеет два важных недостатка. Во-первых, когда приращение фазы фазового аккумулятора велико, форма выходного сигнала будет создавать дрожание; во-вторых, поскольку технология DDS не считывает данные из памяти сигналов по точкам, выходной сигнал теряет много полезной информации.

    Другая конструктивная схема генератора сигналов произвольной формы показана на рисунке 2. Принцип его работы заключается в том, что тактовая частота генератора сигналов произвольной формы изменяет выходной адрес генерируемого адреса. схема constituted by the counter by adding 1 to the counter, and the counter sequentially sweeps the waveform memory Each address in each address until the end of the waveform data, the waveform data in each address is sent to the D/A Преобразователь to convert the digital signal into an analog signal, and then the output signal of the D/A Преобразователь needs to pass a low The pass filter smoothes the transition edge of the output signal of the D/A converter to obtain the desired arbitrary waveform.

    In this scheme, all the waveform data are sent to the D/A converter, so the waveform data will not be lost, but all the waveform data content defined in the waveform memory is output, and the output signal frequency of the arbitrary waveform is variable. Then the frequency of the sampling clock must be variable, which is clearly different from the arbitrary waveform generator composed of DDS.The output frequency of arbitrary waveform using this scheme

    В формуле Fs – переменная тактовая частота дискретизации.

    Using this scheme, the схема structure is simple and can output complex arbitrary waveforms, which is most suitable for high-speed arbitrary waveform generators. The sampling rate of the arbitrary waveform generator based on this scheme can reach 200 million times per second, and the maximum output frequency of the arbitrary waveform can reach 50 MHz. The block diagram of the overall схема of the high-speed arbitrary waveform generator waveform is shown in Figure 3.

    1.2 Проектирование схемы генерации сигналов произвольной формы

    Как показано на рисунке 4, полная схема генерации сигналов произвольной формы в основном состоит из схемы генерации тактовых импульсов, счетчика адресов, памяти формы сигналов, защелки, схемы выбора данных четности и цифро-аналогового преобразователя.

    Схема генерации тактовых импульсов используется для генерации переменных тактовых импульсов, необходимых для генератора сигналов произвольной формы. Обычно он может состоять из схемы фазовой автоподстройки частоты, управляемой однокристальным микрокомпьютером. В реальной конструкции интегральная схема с фазовой автоподстройкой частоты используется для генерации тактового сигнала с максимальной частотой 100 МГц. Выходной сигнал тактовой схемы отправляется на тактовый вход адресного счетчика, чтобы запустить адресный счетчик для сканирования данных в памяти сигналов. Счетчик адреса использует 15-битный двоичный синхронный счетчик, который логически эквивалентен 4 частям каскада 74F161, а счетчик адреса выводит 15 битов. Данные адреса подключаются к адресному входу памяти сигналов. В памяти формы сигнала используются четыре блока SRAM размером 32 К × 8 (скорость чтения и записи 12 нс), включенных каскадом для формирования массива SRAM 32 К × 32. Среди 32-битных данных на выходе массива SRAM 24 бита представляют собой данные формы сигнала, 2 бита – сигналы управления, а оставшиеся 6-битные строки данных не используются. Разрешение каждой точки сигнала составляет 12 бит, и каждый адрес хранит данные двух точек сигнала. Односегментный сигнал произвольной формы может содержать до 64 тыс. Точек. Два управляющих сигнала – это стоповый бит, бит синхронизации и данные стопового бита. Линия подключается к клемме управления заданным номером счетчика адресов через D-триггер. Когда обнаруживается сканирование до адреса последней формы сигнала, стоповый бит устанавливает терминал управления предварительно установленным номером счетчика адреса, так что, когда наступает следующий тактовый сигнал, адрес Счетчик обращается к первому адресу сигнала произвольной формы для считывания данных формы сигнала.

    . Бит синхронизации в управляющем сигнале используется для вывода внешнего сигнала синхронизации. 24-битные данные произвольной формы, выводимые памятью сигналов, фиксируются защелкой и отправляются на входной терминал 12-битной схемы выбора данных четности. Как упоминалось выше, каждый адрес памяти формы сигнала хранит данные формы сигнала двух точек. Когда данные формы сигнала записываются в память формы сигнала через интерфейс человек-машина, данные формы сигнала одной точки состоят из данных с нечетными номерами в каждом адресе. Данные одной точки состоят из битов с четными номерами. Преимущество этого заключается в том, что, когда приходит каждый тактовый сигнал выборки, данные двух точек формы сигнала могут быть прочитаны одновременно, так что максимальная частота выходного сигнала удваивается, что эквивалентно частоте тактовой частоты дискретизации, увеличенной на 2 раз, значительно улучшив работу инструмента. Схема выбора данных с 12-битной четностью логически эквивалентна 3 частям 74F157.
    Выходная клемма схемы выбора данных четности подключена к входной клемме цифро-аналогового преобразователя. Цифро-аналоговый преобразователь предназначен для преобразования цифрового сигнала, считываемого из памяти формы сигнала, в аналоговый сигнал. Поскольку максимальная тактовая частота составляет 100 МГц, ЦАП выбирает AD975 со скоростью 125 миллионов раз в секунду. Согласно закону дискретизации, основная частота выходного сигнала будет ниже половины используемой опорной тактовой частоты. В этой схеме максимальная тактовая частота дискретизации составляет 100 МГц. Сигнал произвольной формы может состоять как минимум из 4 точек, и в каждом такте считываются два показания. Данные о форме волны, поэтому максимальная частота выходного сигнала произвольной формы составляет 50 МГц.

    1.3 Конструкция фильтра

    Сигнал после цифро-аналогового преобразования обычно содержит больше часов. компоненты и более крутые края перехода. Чтобы уменьшить джиттер выходного сигнала и подавить высшие гармоники, необходимо выбрать эффективный фильтр в конструкции генератора сигналов произвольной формы. Это очень важно. Высокоскоростной генератор сигналов произвольной формы может выводить как синусоидальные волны, так и треугольные волны, пилообразные волны, пульсовые волны и сигналы произвольной формы. Следовательно, фильтры с разными характеристиками следует выбирать в соответствии с разными полосами частот и формами сигналов. Эллиптическая (EllipTIc) фильтрация Фильтр имеет крутые переходные характеристики и подходит для использования в качестве выходного фильтра для синусоидальных волн. Треугольные волны, пилообразные волны и произвольные волны имеют богатый частотный спектр. Следовательно, требуется, чтобы фильтр имел хорошие амплитудно-частотные характеристики в полосе пропускания, чтобы сигнал проходил через фильтр. После фильтра искажения не возникают, и паразитные сигналы могут быть отфильтрованы. Эллиптический фильтр будет вызывать резкий звон на сигналах, отличных от синусоидальных, а гауссовский фильтр с линейной фазой может удовлетворить этим требованиям. В этом решении тактовая частота дискретизации генератора сигналов произвольной формы является переменной, поэтому необходимо также изменить частоту среза фильтра нижних частот, в противном случае он не будет иметь эффекта фильтрации в некоторых полосах частот или полезных сигналов в полосы высоких частот будут ослаблены. По этой причине в этой конструкции приняты семь частот среза 25 МГц и 50 МГц. Эллиптический фильтр первого порядка и фильтр Гаусса 20 МГц с частотой среза программируются и выбираются однокристальным микрокомпьютером в соответствии с различными ситуациями. На рисунке 5 показана схема эллиптического фильтра седьмого порядка с частотой среза 50 МГц и фильтра Гаусса с частотой среза 20 МГц.

    1.4 Дизайн интерфейса GPIB

    Несмотря на то, что в интеллектуальных приборах существует множество новых стандартов интерфейса, таких как USB, LAN и т. д., интерфейс GPIB (шина интерфейса общего назначения) по-прежнему считается стандартным интерфейсом для интеллектуальных приборов в отрасли. В этом решении используется интерфейс GPIB от ПК к любому генератору сигналов, который загружает данные и может удаленно управлять генератором сигналов произвольной формы через шину GPIB. Схема интерфейса GPIB состоит из специализированной интегральной схемы NI NAT7210 GPIB и драйверов шины GPIB SN75160 и SN75162 от TI. Выход NAT7210 является стандартным. Данные формата GPIB соответствуют стандарту IEEE488.2. Функция драйвера шины GPIB заключается в расширении возможностей управления интерфейсом. См. литературу о методе соединения между NAT7210 и SN75160, SN75161 и однокристальным компьютером.

    2 Разработка программного обеспечения высокоскоростного генератора сигналов произвольной формы

    Программное обеспечение высокоскоростного генератора сигналов произвольной формы включает в себя программное обеспечение для редактирования и загрузки сигналов на ПК и программное обеспечение для управления микроконтроллером внутри прибора. Программное обеспечение для редактирования и загрузки сигналов имеет различные возможности редактирования сигналов произвольной формы, такие как редактирование прямой линии, редактирование кривых и формул. Режим редактирования, режим редактирования формы волны модуляции. Программное обеспечение для редактирования и загрузки сигналов произвольной формы может связываться с генератором сигналов произвольной формы через интерфейс GPIB для завершения загрузки данных сигналов произвольной формы и удаленного мониторинга прибора. Структура программного обеспечения управления однокристальным микрокомпьютером внутри прибора использует классический основной программный цикл и режим обслуживания прерывания, а его блок-схема показана на рисунке 6. После включения прибора он сначала выполняет самопроверку и инициализацию программного обеспечения и оборудование, а затем входит в цикл основной программы. Цикл основной программы – это процесс ожидания обработки прерывания. Он определяет источник прерывания в соответствии с запросом прерывания, открывает прерывание и переходит к соответствующей подпрограмме обработки прерывания, завершает соответствующую операцию или управляет оборудованием.

    3 заключительных замечания

    После тестирования готового прототипа генератора сигналов произвольной формы, генератор сигналов произвольной формы, использующий эту схему, может выдавать сигналы произвольной формы с частотой от 10 МГц до 50 МГц. Форма выходного сигнала стабильна, и данные о форме сигнала не теряются. Посредством редактирования формы сигнала на ПК Программное обеспечение может генерировать множество сигналов произвольной формы, которые могут широко использоваться в различных областях, таких как национальная оборона, научные исследования, образование и промышленное производство.

    Ссылки:   ДМФ-50174ZNB-FW-BCN   BSM100GB60DLC

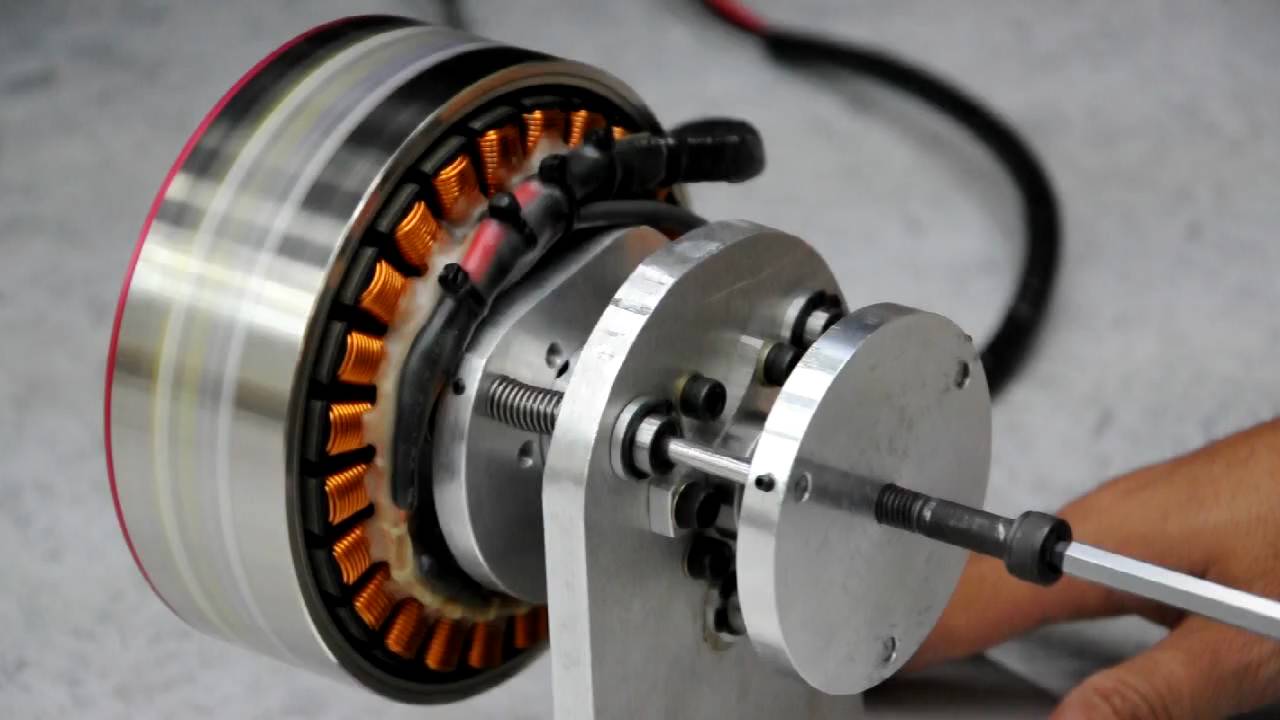

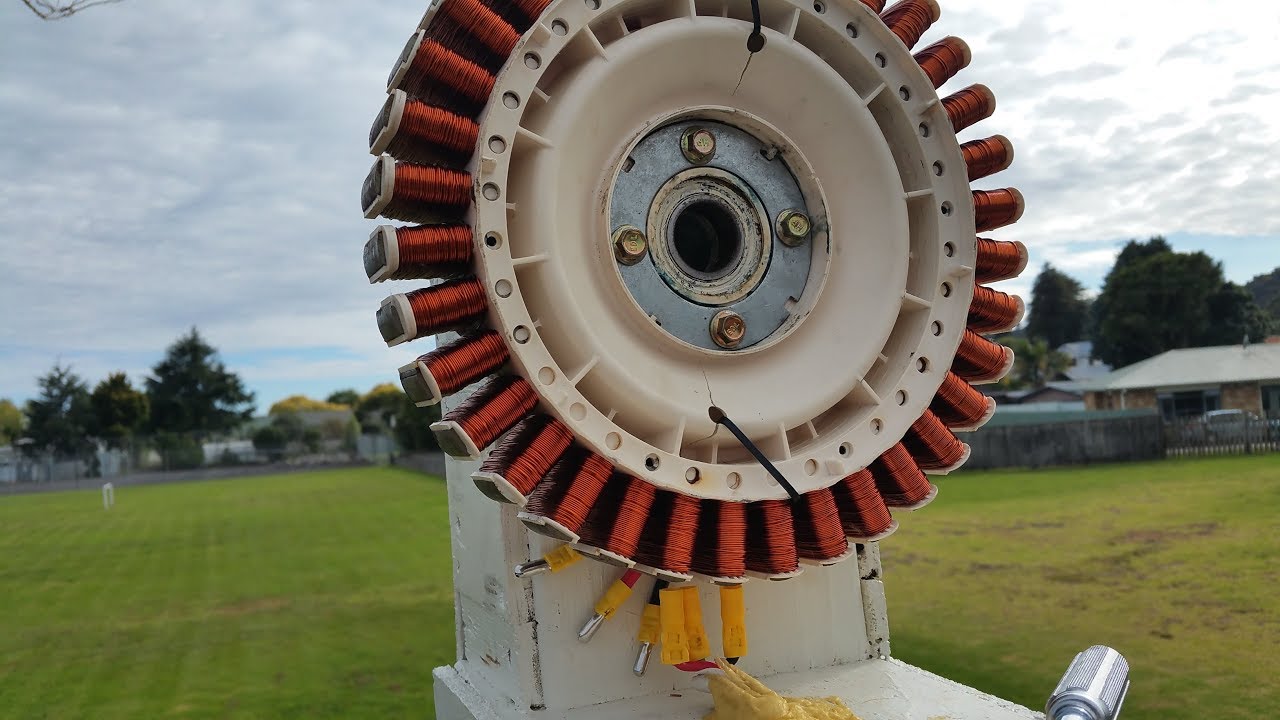

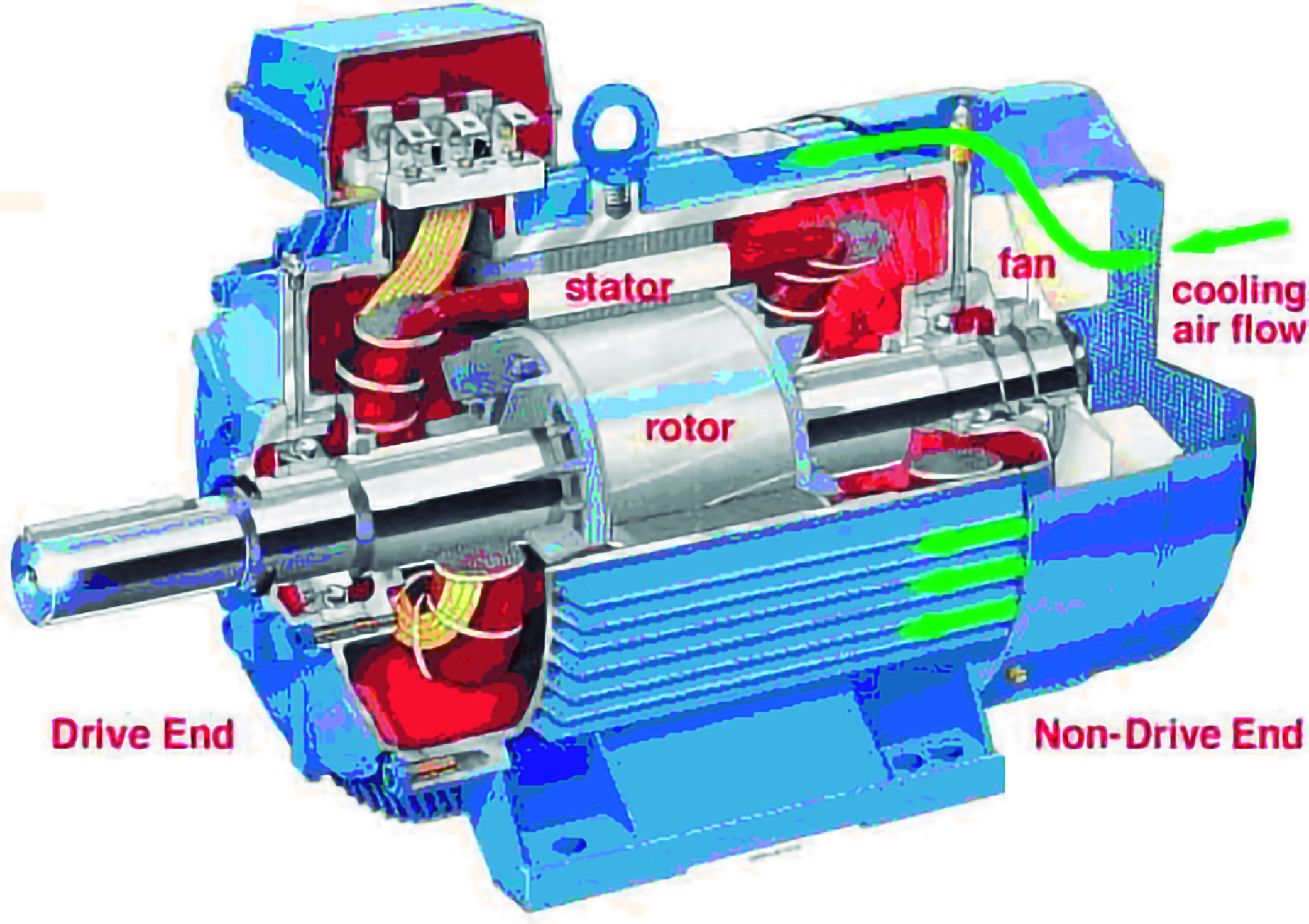

    Высокоскоростные двигатели, электрические генераторы, двигатели с постоянными магнитами, двигатели с постоянными магнитами, высокоскоростные двигатели, высокопроизводительные двигатели, подшипники с постоянными магнитами, Magnaforce

    для высокой эффективности и удельной мощности высокоскоростных двигателей-генераторов с постоянными магнитами (ПМ) для различных применений и отраслей промышленности. Наши высокоскоростные двигатели

    и высокоскоростные генераторы спроектированы на основе гибкой модульной структуры, разработанной с использованием технологически передовых инженерных методов.
