Высокоскоростной генератор: Генератор переменного тока с постоянными магнитами – HS PMG – ABB Motors Drives and Power Electronics

Генератор переменного тока с постоянными магнитами – HS PMG – ABB Motors Drives and Power Electronics

Добавить в папку «Избранное»

Добавить к сравнению

Более подробная информация на сайте ABB Motors Drives and Power Electronics

Характеристики

Тип
с постоянными магнитами
Применение изделия
для ветрогенератора, для генератора
Сфера применения
промышленный
Другие характеристики
с жидкостным охлаждением, высокоскоростной, с воздушным охлаждением, IP54
Эффективная мощность кВА

2 500 kVA, 3 200 kVA, 3 600 kVA (3 399,05 hp)

МАКС.: 7 900 kVA (10 741,01 hp)

МИН.: 1 500 kVA (2 039,43 hp)

Напряжение

3 kV, 690 kV

Описание

Высокоскоростные генераторы на постоянных магнитах Концепция полного преобразователя (FC), использующая стандартную высокоскоростную трансмиссию с генераторами ПМ, обеспечивает наименьший размер генератора и очень высокий КПД генератора на всех скоростях. В отличие от DF, в концепции FC вся генерируемая мощность проходит через “полноразмерный” преобразователь. Он обеспечивает полную регулировку частоты вращения и улучшенное соответствие сетевому коду также и в будущем, полностью отделяя механическую трансмиссию от помех в сети. С 2003 года АББ поставила несколько типов HS PMG (высокоскоростной генератор на постоянных магнитах) для ведущих производителей турбин. Преимущества: Доказанная надежность – максимальная рентабельность Выдержать короткое замыкание без размагничивания Ротор с высокой скоростной выносливостью Конструкция подшипников позволяет избежать циркулирующих токов Низкая стоимость владения (покупка – эксплуатация – простой) Глобально идентичное производство Высокая эксплуатационная готовность и превосходный КПД > 98 % Минимальные требования к обслуживанию и местная поддержка Механически взаимозаменяемы с решением DF – может использоваться та же самая конструкция трансмиссии Стандартная платформа от 1,5 МВт вверх – надежная, экономичная, быстрая поставка Проверенная конструкция ротора БДМ – выдерживает высокие частоты вращения до 3000 об/мин Проектирование экономичного генератора БДМ для серийного производства.

Наиболее важным фактором является сама магнитная цепь. Выбор подходящего материала, а также правильное позиционирование и установка магнитов для различных решений в диапазоне скоростей также имеют большое значение. Конструкция должна предотвращать высокие температуры, которые в случае неисправности, например, короткого замыкания, могут привести к ослаблению магнитных свойств.

—

Это автоматический перевод.  (просмотреть оригинал на английском языке)

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги ABB Motors Drives and Power Electronics

Более подробная информация на сайте ABB Motors Drives and Power Electronics

Другие изделия ABB Motors Drives and Power Electronics

Generators

Посмотреть всю продукцию ABB Motors Drives and Power Electronics

* Цены указаны без учета налогов, без стоимости доставки, без учета таможенных пошлин и не включают в себя дополнительные расходы, связанные с установкой или вводом в эксплуатацию. Цены являются ориентировочными и могут меняться в зависимости от страны, цен на сырьевые товары и валютных курсов.

Генераторы 1-2,2 ГГц для высокоскоростных АЦП/ЦАП и процессоров от IQD

Компания IQD выпустила серию кварцевых генераторов на частоты в диапазоне от 1 до 2,2 ГГц – IQXO-597.

Генераторы предназначены для телеком-оборудования с пропускной способностью 100/400 Гбит/с, высокоскоростных АЦП/ЦАП, процессоров и когерентных оптических модулей.

Основные параметры серии генераторов IQXO-597:

  • частота: в диапазоне 1000…2200 МГц (см. таблицу ниже)
  • форма выходного сигнала: LVPECL, синус, дифференциальный синус
  • напряжение питания: 3,3 В
  • напряжение на выходе: 0,6…1,6 В
  • ток: 70…120 мА
  • выходная мощность: 2…6 дБм
  • фазовые шумы при 1,096 ГГц, LVPECL, 3,3 В, 25°C:
  • 100 Гц: -149…-97 дБс/Гц
  • 1 кГц: -127…-104 дБс/Гц
  • 10 кГц: -144…-125 дБс/Гц
  • 100 кГц: -149…-146 дБс/Гц
  • джиттер: 15…46 фс
  • стабильность частоты: ±20 ppm
  • рабочий температурный диапазон: -40…85 °C

Варианты исполнений генераторов по частоте:

Частота, ГГц Модель генератора Наименовани Форма сигнала
1 IQXO-597-1 LFSPXO080822Reel LVPECL
1,096875 IQXO-597-2 LFSPXO080824Reel LVPECL
1,568979207 IQXO-597-3 LFSPXO080825Reel LVPECL
1,6 IQXO-597-4 LFSPXO080826Reel LVPECL
1,63322449 IQXO-597-5 LFSPXO080827Reel LVPECL
2,068964088 IQXO-597-6 LFSPXO080828Reel LVPECL
2,19375 IQXO-597-8 LFSPXO080836Reel LVPECL

Скачать документацию на серию IQXO-597 ссылка на даташит

Осцилляторы IQXO-597 сделаны в виде сборки на плате 14×9×3,3 мм с 6 контактами, с металлической крышкой.

Компания Макро Групп является официальным дистрибьютором продукции IQD в России.

Для получения дополнительной информации и условий приобретения продукции IQD напишите нам через форму «Задать вопрос» или позвоните по телефону 8 (800) 333-06-05.

Высокоскоростные двигатели, электрические генераторы, двигатели с постоянными магнитами, высокоскоростные двигатели, высокопроизводительные двигатели, подшипники с постоянными магнитами, Magnaforce

для высокой эффективности и плотности мощности

Calnetix Technologies проектирует, разрабатывает и производит широкий ассортимент высокоскоростных двигателей-генераторов с постоянными магнитами (ПМ) для различных применений и отраслей промышленности. Наши высокоскоростные двигатели и высокоскоростные генераторы спроектированы на основе гибкой модульной структуры, разработанной с использованием технологически передовых инженерных методов.

Мы разрабатываем двигатели и генераторы нестандартных серий для OEM-производителей, что делает их продукцию более инновационной и конкурентоспособной. Высокоскоростные двигатели находят широкое применение во многих промышленных приложениях. Двигатели с постоянными магнитами Calnetix являются предпочтительным выбором для больших компрессоров, воздуходувок и вертикальных насосов. Мы также являемся ключевым поставщиком сверхминиатюрных двигателей с постоянными магнитами, используемых в искусственных сердцах и других насосах для крови. Генераторы с постоянными магнитами Calnetix используются в небольших вспомогательных силовых установках (ВСУ), а также в крупных промышленных системах выработки электроэнергии.

Преимущества

Благодаря более высокой скорости вращения и использованию магнитных подшипников, высокоскоростные двигатели и высокоскоростные генераторы Calnetix имеют меньшую площадь основания, меньший вес, более высокую эффективность, более высокую надежность и меньшее техническое обслуживание, чем традиционные машины с редуктором. Мощность наших электродвигателей и электрогенераторов варьируется от нескольких ватт до мегаватт с частотой вращения от 4 000 до 450 000 об/мин. Высокоскоростные мотор-генераторы Calnetix обладают следующими преимуществами:

Высокая скорость

Высокая эффективность, высокая TEMP

Высокая плотность мощности

Оптимизированная производительность

Пользовательские приложения

Продукты

Calnetix высокоскоростные двигатели и генераторы широко использовались в промышленных приложениях из-за их высокой производительности и высокой производительности и высокой производительности и высокой производительности. эффективность. Двигатель с постоянными магнитами Calnetix оказался очень востребованным не только по соображениям эффективности, но и благодаря надежности, устранению затрат на техническое обслуживание и простоте внедрения. Два стандартных высокоскоростных двигателя-генератора Calnetix показаны и описаны ниже.

Magnaforce™

Ultraforce™

Magnaforce™

  • Низкое напряжение

  • Менее 1 МВт

  • Применения, такие как насосы для крови, турбокомпрессоры с электроприводом, UXV, спутники, испытательные стенды, распылительные сушилки для пищевых продуктов, прецизионные лазеры, турбодетандерные и охладительные системы



Зачем использовать двигатели и генераторы с постоянными магнитами?

Постоянное стремление к увеличению удельной мощности, безмасляной эксплуатации, высокой эффективности и нулевым выбросам приводит к растущему спросу на высокоскоростные двигатели с постоянными магнитами и генераторы. Высокоскоростной двигатель или генератор в сочетании с активными магнитными подшипниками — это универсальное решение для повышения энергоэффективности, надежности и компактности. Некоторые из преимуществ перехода на двигатели с постоянными магнитами включают:

  • Нулевая мощность возбуждения

  • Эффективность 95% или выше

  • Гладкий ротор

  • Большой воздушный зазор

  • Высокое сопротивление и очень низкая проницаемость ротора

  • Уменьшенный размер преобразователя и потери

  • И многое другое…

Чтобы узнать больше о преимуществах машин с постоянными магнитами, нажмите здесь.

Ресурсы

Подробнее

Информационный документ

Как работают двигатели с постоянными магнитами

Преимущества

Преимущества машин с постоянными магнитами для высокоскоростных приложений

Технический документ

Управление синхронным двигателем с постоянными магнитами мощностью 750 кВт

Технический документ

Демонстрация улучшения работоспособности и надежности прототипа высокоскоростного дискового распылителя, поддерживаемого активными магнитными подшипниками

Технический документ по высоким потерям скорости

Машины с постоянными магнитами, используемые в микротурбинах

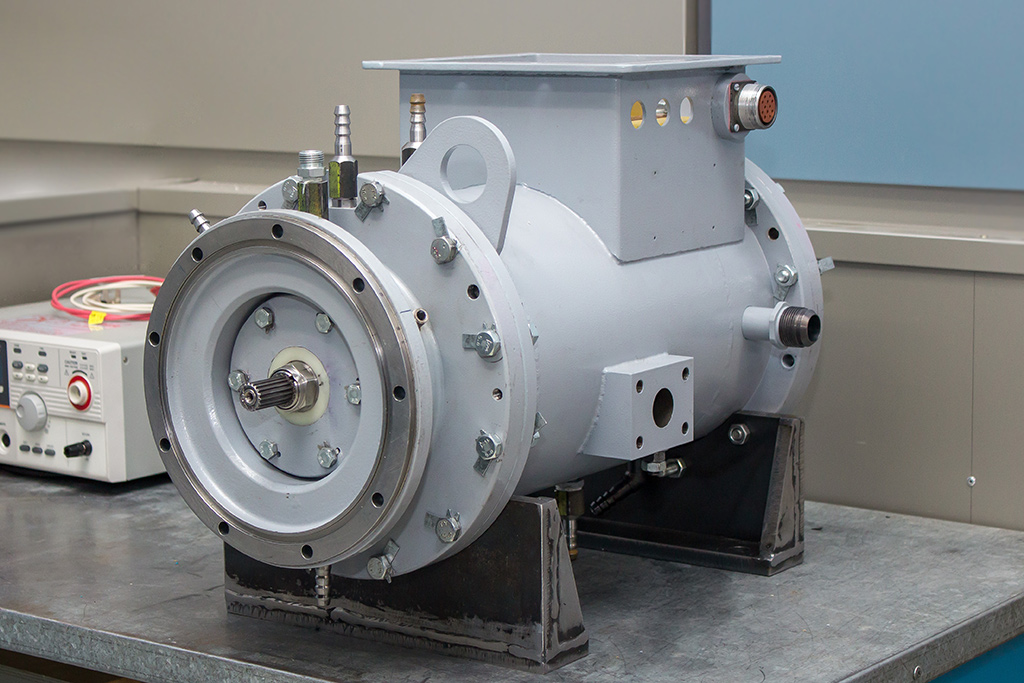

Высокоскоростной генератор.

Технические детали, области применения, проблемы и поддержка высокоскоростных генераторов и двигателей

На этом веб-сайте представлен краткий обзор электрических машин, используемых в качестве высокоскоростных генераторов и двигателей, их преимуществ и некоторых областей применения. Кроме того, объясняются проблемы разработки и производства высокоскоростных генераторов и двигателей. Компания e+a расположена в Швейцарии. есть компетентный партнер с более чем 28-летним опытом проектирования и производства индивидуальных элементов асинхронных и синхронных высокоскоростных генераторов для различных областей применения.

Различные требования фактически приводят к растущему спросу на высокоскоростные генераторы. Прежде всего, постоянная потребность в повышенной удельной мощности. Из-за квазилинейной зависимости между вращательным скорости и мощности на валу электрической машины, увеличение номинальной скорости является эффективным способом повышения удельной мощности и эффективности. Следовательно, этот подход позволяет увеличить мощность на валу без изменения размера машины. С другой стороны, та же производительность может быть обеспечена в меньшем объеме.

Для приложений генератора основная идея использования высокоскоростных генераторов состоит в том, чтобы непосредственно применить блок преобразования энергии к данной быстро вращающейся механической системе. Примерами могут служить генераторы с турбинным приводом или криогенные установки, которые на самом деле переживают очень похожую революцию в технологии привода. Элементы двигателя с прямым приводом заменяют набор коробки передач и стандартного двигателя 50/60 Гц. Эффективность может быть увеличена, необходимое пространство значительно уменьшено, а затраты на техническое обслуживание снижены. Следовательно, системы рекуперации энергии, т.е. становятся все более и более интересными с финансовой и экологической точек зрения. Таким образом, элементы высокоскоростных двигателей частично способствуют постоянному развитию приложений экологически чистой энергии.

Упомянутое преимущество высокоскоростных генераторов может быть достигнуто только при использовании высококачественных элементов двигателя. Причина этого в том, что из-за высоких скоростей вращения центробежные силы на вращающейся части двигателя (ротор) могут быть очень высокими, приводя материалы до предела устойчивости к механическим напряжениям. Отказы в элементах двигателя могут привести к авариям, влияющим на окружающую среду или, по крайней мере, к повреждению системы, где генератор встроен. Чтобы предотвратить это, необходимо рассчитать различные физические аспекты в сложном процессе разработки, принимая во внимание электромагнитные, учитывать тепловые, механические напряжения и динамические аспекты конструкции. Применяемые вычислительные методы необходимо сочетать с многолетним опытом, расширить фактические эксплуатационные ограничения, уделяя первостепенное внимание безопасности.

Кроме того, взаимодействие выпрямителя и необходимо знать высокоскоростной генератор, потому что выпрямитель оказывает сильное влияние на нагрев, шум, засорение и эффективность генератора. В частности, взаимодействие различных преобразовательных систем с элементом высокоскоростного генератора требует очень специфических знаний и опыта. Следовательно, тесты вышеописанных приложений имеют решающее значение для успеха. Они требуют тесного взаимодействия между специалистами по силовой электронике и высокоскоростным генераторам. Кроме того, инфраструктура, позволяющая проводить тесты производительности, очень сложна и обычно отсутствует на рынке. Очень часто связанные с этим затраты значительно превышают затраты, понесенные в течение всего процесса разработки новой линейки продуктов для элементов двигателя.

Типичные инверторы работают на основе метода широкоимпульсной модуляции, при котором непрерывное переключение напряжения или тока управляет формой выходного сигнала. Из-за потребности в более быстрых высокоскоростных генераторах увеличивается и частота коммутации (в современных инверторах используются IGBT). Хотя шум и эффективность улучшаются по мере увеличения количества импульсов, инвертор также имеет несколько недостатков, особенно из-за быстрого переключения. переходные процессы, которые можно рассматривать как значительный источник паразитных потерь. Дополнительные временные гармоники, вызванные импульсным инвертором, имеют отрицательное значение. влияние на распределение потока в воздушном зазоре. Эти гармоники вызывают дополнительные потери на вихревые токи в элементах генератора, особенно в роторе. которые приводят к более высоким температурам и возможному ухудшению механических свойств. Частота коммутации оказывает еще одно влияние на высокоскоростной генератор. а именно на изоляцию, которая сильно нагружена повторением и крутизной фронта пульсовой волны. Когда используются IGBT, высокая скорость нарастания напряжения, обычно составляющая 0–650 В менее чем за 0,1 с, приводит к приблизительно 10 000 В/с. Это приводит к неблагоприятному воздействию на изоляцию генератора. Эти крутые нарастающие и падающие импульсы приводят к неравномерному распределению напряжения внутри двигателя, особенно во время переключений. Без глубоких знаний системы изоляции генератора и самого инвертора может произойти ухудшение изоляции и последующий отказ генератора. В этом контексте эффекты частичного разряда и перегрев ротора являются хорошо известными источниками отказов. Последнее может привести к нежелательному разрыву углеродного волокна из-за к термическому или механическому напряжению в соответствующем смоле-углеродном компаунде (синхронные машины).

Асинхронные и синхронные высокоскоростные генераторы и двигатели имеют ряд преимуществ, таких как уменьшение монтажного пространства для большей мощности и ненужные редукторы. Эти преимущества применимы для нескольких областей и интенсивно используются, например, в станкостроении, компрессорах, криогенной и энергетической промышленности.
