Гидравлические насосы широко используются в различных областях легкой и тяжелой промышленности. Имея различия во внутренних механизмах, все насосы имеют один основной принцип – они служат для передачи потока энергии двигателю.



Самыми распространенными типами гидравлических насосов в гидравлических системах машин являются поршневые, шестеренные и пластинчатые насосы.

Шестеренчатые насосы

Как правило прочные. Просты в управлении.

Эффективны менее остальных типов, т.к. работают при постоянном смещении и подходят только для систем, где давление не превышает 200 бар.

К шестеренным насосам относится героторный гидронасос, который, являясь насосом среднего давления, обеспечивает более высокую эффективность всей гидравлической системы, нежели его собратья.

Принцип работы

В корпусе шестеренного насоса имеются две шестерни: одна ведущая, другая ведомая. Поступающая в насос жидкость перегоняется от всасывательного элемента к нагнетательному.



Пояснение к схеме шестеренного гидравлического насоса:



1. Входной вал, 2. Подшипники, 3. Уплотнение вала, 4. Корпус, 5. Распределительная шестерня, 6. Опора ротора (насоса), 7. Поршень с поршневым кольцом, 8. Ротор (насос), 9. Торцевая крышка.

Пластинчатые насосы

Так же, как и шестеренные, используются при среднем давлении
(до 180 бар).

Однако более эффективны, несмотря на то, что также просты в применении.

Подразделяются на гидронасосы однократного и двойного действия.

Принцип работы

Насос представляет собой многокамерную машину, основным компонентом которой является ротор.

При вращении его пластины выдвигаются наружу, создавая в камерах левой стороны от оси дополнительные объемы.

В этих объемах образуется вакуум, который заполняется при обороте гидравлической жидкостью.

Одновременно, камеры, находящиеся в правой стороне, уменьшаются в объеме, выталкивая масло наружу в напорную линию с избыточным давлением – происходит явление нагнетания.



Пояснение к схеме пластинчатого гидравлического насоса:



1. Ротор, 2. Подвижные пластинки, 3. Корпус насоса, 4. Раздельные камеры (полости

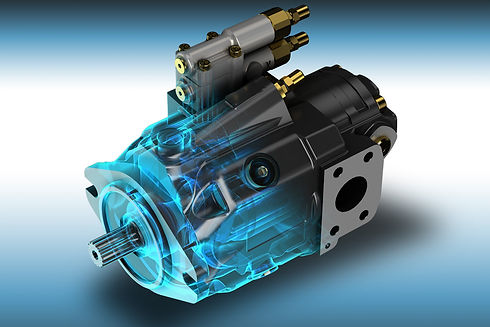

Аксиально-поршневые насосы

Разработаны с механизмом переменного смещения, позволяющим изменять выходной поток.

Подразделяются на 2 вида: аксиально-поршневый насос с наклонным блоком и аксиально-поршневый насос с наклонным диском.

Вторые проще и более экономичны в производстве.

Однако они более чувствительны к загрязнению гидравлического масла.

 Данный вид гидравлических насосов применяется в основном в дорожно-строительной технике, в частности на экскаваторах.

Радиально-поршневые насосы

Используются для очень высокого давления при малых потоках
(до 650 бар).

Движение вращающегося вала преобразуется в радиальное с помощью возвратно-поступательного движения поршней.

Принцип работы

В поршневых насосах за счет постоянного изменения внутреннего объема происходит циклическое заполнение цилиндров гидравлическим маслом с последующим их вытеснением.

Происходит это следующим образом: при закрытом нагнетательном и открытом всасывающем клапанах, а также поступательном движении поршня в сторону происходит всасывание жидкости внутрь цилиндра. Рабочая камера полностью заполняется.

Как только поршень начинает возвращаться в свое исходное положение, всасывающий клапан закрывается, а нагнетательный наоборот, открывается.

Гидравлическое масло через него вытесняется в напорный коллектор трубопровода.

Непрерывность поступления жидкости в поршневых гидравлических насосах  зависит от частоты движения поршня.



Пояснение к схеме поршневого насоса:

1. Всасывающее отверстие, 2. Продувочная заглушка, 3. Возвратная пружина, 4. Установочный винт для определения нагрузки, 5. Опорный шток (один или два), 6. Наклонный диск, 7. Вкладыш подшипника наклонного диска, 8. Крышка, 9. Шлица, 10. Втулка подшипника, 11. Поршень, 12. Диск клапана, 13. Ротор, 14. Корпус ротора, 15. Продувочная заглушка, 16. Поршень с опорным башмаком, 17. Упорный диск, 18. Корпус подшипника, 19. Конический подшипник, 20. Уплотнения вала с державкой, 21. Входной вал.

В интернет-магазине Hydraulicparts.ru Вы сможете приобрести гидронасосы на Ваш экскаватор, бульдозер по оптимальным ценам и в короткие сроки. В наличии и на заказ запчасти спецтехники известных мировых лидеров: Doosan, Caterpillar, Volvo, Rexroth и пр.

Недавние наши отгрузки

 ПОСМОТРЕТЬ БОЛЬШЕ НАШИХ ОТГРУЗОК 

Отгрузки гидронасосов, запчастей к гидронасосам, топливных насосов высокого давления и многое другое

HYDRAULICPARTS

Гидравлика для вашей техники

    +7 (929) 524-38-50

 +7 (499) 553-04-99

info@hydraulicparts. ru

     г. Москва, Волгоградский проспект, д. 42, корп. 23

     +7 (499) 553-04-99

     [email protected]

© HYDRAULICPARTS 2011-2016. Все права защищены.

Гидронасосы: типы и характеристики – Алпром Групп

Официальный дистрибьютор: Bosch Rexroth Adler Spa ATOS Woerner Hartmann

Дата публикации:

21 мая 2021 г.

Гидравлический насос — это один из основных компонентов любой гидравлической системы. Предназначен для перемещения под давлением разнородных жидких сред по гидросистеме. Отличается высокой производительностью (кроме ручных моделей), долговечностью, используется в технике различного назначения.

Основные характеристики гидронасосов

Основные технические параметры гидравлических насосов, учитываемые при выборе подходящего типа агрегата и конкретной модели:

• рабочий объем — объем жидкости, вытесняемый гидронасосом за 1 поворот вала на 360°;
• интервал допустимых рабочих давлений;
• предусмотренные производителем скорости вращения вала;
• габаритные размерные параметры;
• допустимая вязкость рабочей среды и класс ее чистоты;
• ремонтопригодность;
• бренд, стоимость;
• экономическая целесообразность покупки конкретной модели.

Какие бывают гидравлические насосы

По типу рабочих органов гидронасосы разделяют на три основных вида — поршневые, шестеренчатые, пластинчатые — которые, в свою очередь, разделяются на подвиды.

Поршневые

Подвиды поршневых гидронасосов:

• Ручные. Эти устройства могут быть одно- и двухстороннего действия. Обычно выполняют функции дополнительного источника энергии, в том числе аварийного. Могут использоваться для энергоснабжения исполнительных гидродвигателей. Ручные поршневые гидравлические насосы подходят для гидросистем, в которых давление не превышает 15 МПа. Преимущества ручных моделей — простая конструкция, надежность. Минус — невысокая производительность.
• Аксиально-поршневые — высокоскоростные. Комплектуются аксиально расположенными цилиндрами. Это наиболее популярный тип гидравлических агрегатов. Он отличается высокими удельной мощностью и КПД, несложной конструкцией. Минус — вероятные скачки создаваемого давления. По сравнению с аналогами аксиально-поршневые модели стоят дороже.
• Радиально-поршневые. В устройстве имеется эксцентриковый вал или ротор. Используются в гидравлических системах с высоким давлением — 40 МПа и более. Радиально-поршневые гидронасосы имеют несложную конструкцию, небольшой осевой размерный параметр. Они надежны, могут создавать давление до 100 МПа. К минусам относят — нестабильность рабочего давления, низкие частоты вращения вала.

Шестеренные

Рабочие органы этих гидравлических насосов — две вращающиеся шестерни. Различают модели внешнего и внутреннего зацепления. Шестеренные гидронасосы подходят для гидравлики с давлениями до 20 МПа. Основные сферы использования — сельскохозяйственная и автодорожная техника. Такие агрегаты эффективно обеспечивают энергией вспомогательные механизмы в многокомпонентных гидросистемах.

Преимущества шестеренных насосов:

• простое устройство;
• компактные габариты;
• значительная частота вращения: у модификаций внутреннего зацепления — до 5000 об/мин, внешнего зацепления — до 4000 об/мин;
• небольшая масса;
• невысокая стоимость.

Минусы — низкие рабочее давление и КПД, относительно небольшой эксплуатационный период.

Разновидность шестеренных гидронасосов — героторные модели, используемые в низконапорных системах. Частота вращения — не выше 1500 об/мин. Плюс таких агрегатов — малый шум при эксплуатации техники.

Пластинчатые

В конструкции пластинчатых гидронасосов присутствуют радиально размещенные пластины, совершающие при вращении ротора возвратно-поступательные движения. Другое название пластин — шиберы, а самих агрегатов — шиберные. Различают модели однократного и двойного действия.

Плюсы пластинчатых насосов однократного действия:

• стабильность давления;
• регулирование рабочего объема;
• относительно невысокая стоимость.

Минусами этих моделей являются: сложные ремонтные работы, малые значения давлений — до 7 МПа.

Агрегаты двойного действия отличаются от аналогов однократного действия наличием двух зон нагнетания и всасывания, что обеспечивает возможность их использования в системах с более высоким давлением — до 21 МПа.

Типы гидравлических насосов — Global Electronic Services

Гидравлические насосы — обманчиво сложные устройства, необходимые для работы правильной гидравлической системы. Поршневой насос использует механическую энергию для создания гидравлической мощности. Увеличивая и уменьшая объем контейнера через ряд отверстий, он управляет скоростью жидкости и создает поток.

Быстрые ссылки

Какие существуют типы гидравлических насосов?
Общие признаки неисправности гидравлического насоса
Распространенные проблемы с гидравлическими насосами
Устранение неполадок с гидравлическими насосами
Процесс ремонта гидравлических систем GES
Позвольте нам решить все проблемы с ремонтом ваших гидравлических насосов и других механических деталей сегодня

Хотя некоторые насосы могут иметь только несколько движущихся частей и работать на основе простые машины, они также требуют точности и могут быть легко повреждены. Насосы продолжают становиться все более сложными, поскольку люди находят более специализированные применения. Более того, без надлежащего технического обслуживания и ремонта эти насосы могут выйти из строя и повредить другие компоненты вашего гидравлического процесса.

Поскольку в насосах могут быстро возникнуть проблемы, важно понимать различия между различными насосами, а также признаки неисправности. Внимательно наблюдая за своей гидравлической системой, вы можете предотвратить превращение небольших проблем в более серьезные и дорогостоящие проблемы.

Какие существуют типы гидравлических насосов?

Существует множество разновидностей гидравлических насосов. По большей части эти варианты подпадают под три типа гидравлических насосов — шестеренчатые насосы, поршневые насосы и лопастные насосы.

Насосы с переменным рабочим объемом позволяют изменять этот процесс рабочего объема, создавая различные варианты потока. С другой стороны, насосы постоянного рабочего объема поддерживают постоянный рабочий зазор.

1. Шестеренчатые насосы

Это самые простые гидравлические насосы. Шестеренчатые насосы работают, соединяя зубья двух шестерен вместе, создавая изменения в камерах для жидкости и приводном потоке. Когда жидкость поступает во впускную камеру, зубья шестерни делают большое отверстие, пропуская большое количество жидкости. Затем, когда шестерни вращаются, они сокращают пространство и вытесняют жидкость, которая создает поток. Базовые шестеренчатые насосы работают с двумя зацепленными шестернями, в то время как другие насосы изменяют этот формат.

Героторные насосы, например, работают по принципу «шестерня в шестерне». Меньшая шестерня ротора вращается внутри большей промежуточной шестерни. Жидкость поступает, когда зазор между шестернями самый большой. Ротор движется, пространство между холостым колесом и шестерней ротора уменьшается возле нагнетательного отверстия, вытесняя жидкость и завершая цикл откачки. Эти насосы относительно просты и быстры, что делает их стандартным вариантом для насосов низкого и среднего давления.

Винтовые насосы не обязательно зацепляют шестерни вместе, вместо этого они используют принцип винта Архимеда, который первоначально использовался для перемещения воды. Конструкция состоит из одного или нескольких винтов внутри цилиндра, вращаемых внешним двигателем. Насос всасывает жидкость через впускное отверстие и заполняет зазор в шнеке. При вращении вала жидкость движется по пути, пока не достигнет выпускного отверстия.

2. Поршневые насосы

Поршневые насосы являются наиболее распространенными, а также наиболее подходящими для выполнения сложных работ. Это гидравлические насосы, которые вы, скорее всего, найдете в производственных ситуациях. Это насосы, которые вы будете использовать в приложениях с высоким давлением. Поршневой насос представляет собой объемный насос, в котором для перемещения воды используется уплотнение высокого давления, взаимодействующее с поршнем. Такая конфигурация позволяет им работать под высоким давлением без заметного влияния на скорость потока.

Гидравлические насосы с изогнутой осью работают аналогично поршневым насосам в том смысле, что поток проходит через процесс поршня и цилиндра. Однако в гидравлических насосах с изогнутой осью поршни крепятся к вращающейся пластине, которая, в свою очередь, прикреплена к наклонной оси. Поскольку вращающаяся пластина находится под углом, смещение в цилиндрах увеличивается и уменьшается в зависимости от того, где они находятся при вращении.

3. Лопастные насосы

Это менее традиционные и более простые насосы, которые можно использовать для приложений с низким давлением и высокой скоростью потока. Лопастные насосы — это насосы прямого вытеснения, которые могут работать с различными лопастями, включая гибкие лопасти, поворотные лопасти, вращающиеся лопасти, внешние лопасти и скользящие лопасти. Когда ротор двигателя вращается, лопасти переносят жидкость на противоположную сторону полости внутри двигателя и выдавливают ее через выпускные отверстия в кулачке.

Если у вас есть гидравлический насос, очень важно, чтобы вы и ваши сотрудники могли распознать первые признаки неисправности. Немедленное внимание уменьшит риск сбоя и разрушения других ваших процессов.

Признаки того, что с насосом может возникнуть проблема, включают:

1.

Шум

Сами гидравлические системы, даже без каких-либо дефектов, могут создавать различные шумы. Изучение нормального рабочего звука вашего оборудования жизненно важно, потому что механическая поломка часто идентифицируется по шуму. Каждая возможная неисправность приводит к разным типам звука. Кавитация, например, может производить рычание, в то время как изношенные подшипники могут издавать визг или визг.

2. Насос работает медленно или неэффективно

Другим признаком того, что насосу требуется техническое обслуживание или ремонт, является его неэффективность. Это может быть вызвано несколькими причинами, связанными с жидкостью, такими как низкий уровень жидкости в резервуаре или нефть с низкой вязкостью. Это также может быть признаком износа или даже признаком заклинивания внутренних компонентов, таких как поршни или клапаны.

3. Высокая температура жидкости

Хотя утечки являются более распространенной проблемой в гидравлических насосах, решить проблему высокой температуры жидкости может быть сложнее. Одна из причин, по которой он представляет такую ​​проблему, заключается в том, что он может быть как индикатором проблемы, так и причиной других поломок насоса — например, насос может перегреться, потому что он неэффективен, но затем он может стать более неэффективным из-за перегрева. В других случаях внешний фактор может вызвать перегрев насоса, но этот перегрев может привести к износу или утечке.

В связи с этим при любых проблемах, связанных с перегревом насоса, следует учитывать причины, вызвавшие проблемы с температурой, и какие присоединенные компоненты необходимо заменить, чтобы избежать проблем с износом. Помимо повышения температуры и перегрева, высокая температура жидкости, вероятно, будет наблюдаться из-за неэффективного насоса, хотя это, несомненно, приведет к износу компонентов и возможному шуму, если его не устранить.

Общие проблемы с гидравлическим насосом

Эти симптомы, хотя и могут вызывать раздражение, сами по себе не представляют проблемы. Скорее всего, они указывают на наличие одной или нескольких из этих основных проблем:

1. Утечки жидкости

Утечки являются наиболее распространенной проблемой, которая может возникнуть при эксплуатации насоса. Утечки жидкости часто легко определить. В случае изношенных компонентов, прокладок или шлангов вы можете увидеть жидкость. В других случаях медленная работа насоса с низкой производительностью или постоянный низкий уровень жидкости в резервуаре могут указывать на утечку где-то на линии.

2. Воздух в гидравлике

В других случаях проблема заключается в том, что воздух проникает в систему. Наиболее распространенным симптомом будет слабый или медленный насос, а в случае некоторых масел жидкость будет иметь молочный оттенок. Если проблема заключается в том, что в системе изначально скопилось лишь небольшое количество воздуха, ваш техник может удалить воздух, запустив машину на низких оборотах в течение часа. Во время этой операции важно, чтобы насос работал на низком уровне с небольшим давлением. Цель состоит в том, чтобы поглотить воздух жидкостью и позволить ему рассеяться. Также может быть полезно стравить воздух из любых точек высокого выброса в системе, оставив только жидкость. Если присутствует утечка воздуха, вы не можете решить эту проблему, запустив машину на низкой скорости, так как она, скорее всего, будет впускать воздух быстрее, чем удалять.

3. Кавитация

Кавитация возникает, когда в гидравлической жидкости образуются маленькие пузырьки. Когда жидкость оказывает давление на эти пузырьки, они схлопываются, что высвобождает огромное количество энергии в гидравлической системе. Эта энергия может повредить внутренние компоненты и контейнеры. Часто кавитация приводит к многочисленным заметным проблемам с насосом, а это означает, что вы, скорее всего, быстро увидите доказательства. К сожалению, он также может вывести насос из строя за считанные минуты.

В большинстве случаев кавитация издает рычащий звук, когда жидкость взаимодействует с вакуумом. Кроме того, кавитация часто вызывает повышение температуры насоса, что приводит к множеству других проблем. Когда воздух смешивается с жидкостью, масло может приобретать молочный оттенок. Наконец, насос, скорее всего, будет работать хаотично и неэффективно, прежде чем выйдет из строя.

Кавитация может указывать на то, что насос имеет дефект конструкции. В противном случае очистка фильтров и предотвращение попадания воздуха в систему являются ключом к предотвращению кавитации.

4. Износ

Любой механический компонент подвержен износу. Если вы внимательно следите за рекомендациями по техническому обслуживанию и замене, вам, возможно, посчастливится никогда не увидеть, как изношенные детали повлияют на вашу машину. Если вы немного отстаете от графика технического обслуживания, вы можете заметить, что насос менее эффективен, так как ослабленные муфты или внутренние детали не подходят так плотно, как это необходимо для оптимальной эффективности.

Помимо низкой эффективности, вы также часто начинаете слышать о проблеме. Когда детали ослабевают, подшипники изнашиваются или амортизаторы ломаются, вы можете услышать различные звуки металла о металл, скрежет, грохот, скрежет или визг. Если износ дошел до этой точки, необходимо остановить насос и обратиться к специалисту. Износ со временем только ухудшается, а продолжительное использование увеличивает нагрузку на прикрепленные компоненты, увеличивая ненужный износ вашего другого оборудования и, возможно, приводя к более обширному проекту замены, чем если бы вы занимались первоначальными изношенными деталями.

Если вы подозреваете, что на вашем оборудовании могут быть признаки износа, вам необходимо проверить некоторые фундаментальные внешние аспекты: ослабленные соединения и муфты или ослабленные установочные винты. Если эти внешние компоненты в порядке, ваш техник может осмотреть насос на наличие изношенных втулок или других внутренних деталей, подвергшихся перегрузке.

5. Высокая температура насоса

Как упоминалось ранее, температура насоса является признаком неисправности, а также причиной других проблем. Одной из причин высокой температуры может быть неправильная тепловая нагрузка. Все машины работают с некоторой формой потери энергии. Тепловая нагрузка определяется путем расчета того, сколько входной мощности теряется из-за неэффективности, что приводит к тепловой энергии. Если насос работает слишком неэффективно или потребляемая мощность слишком велика, избыточная энергия превращается в тепло.

Другим возможным соображением является вязкость жидкости — использование жидкости с меньшей вязкостью может привести к тому, что насос будет выделять избыточное тепло. Как и в большинстве случаев, связанных с температурой жидкости, это циклическая проблема, поскольку жидкость с более низкой вязкостью перегревает насос, что приводит к более быстрому разрушению жидкости и еще большему снижению вязкости. Наконец, еще одной причиной перегрева насоса может быть кавитация. Когда поршневой насос не может обеспечить полную загрузку или иным образом смешивает воздух с жидкостью, насос может работать хаотично. Помимо того, что насос шумный и неэффективный, он часто перегревается.

6. Заклинивание внутренних компонентов

Внутренние механизмы могут заклинить внутри насоса, вызывая шумы и неэффективность. Поршни, вены и другие детали насоса могут двигаться с трудом, что иногда приводит к тому, что насос вообще не работает. Идентификация захваченной части также может дать представление о возможной причине. Например, ржавые компоненты указывают на то, что вода проникает в систему, а затвердевший лакообразный остаток может свидетельствовать о том, что насос работает при слишком высокой температуре.

Поиск и устранение неисправностей гидравлического насоса

Поиск и устранение неисправностей насоса может быть сложной задачей. Хотя знание общих проблем и симптомов может быть полезным, можно легко повредить оборудование или привести к травмам сотрудников из-за неправильной регулировки. Кавитация может быстро разрушить всю вашу систему. Более того, как видно в случае с температурой насоса, проблемы могут быть многогранными, что заставляет вас думать, что вы решили проблему с насосом только для того, чтобы узнать, что это всего лишь часть большой цепочки.

Тем не менее, обслуживающий персонал в вашем штате может проверить наличие предварительных проблем, исключив или устранив некоторые из наиболее распространенных проблем. Кроме того, нечистая рабочая среда создает засоры на впуске и множество других проблем с насосами. Правильная очистка клапанов и фильтров может решить как текущие проблемы, так и снизить риск поломок в будущем.

Некоторые распространенные действия по устранению неполадок:

• Осмотрите все видимые точки соединения на предмет возможной утечки жидкости.
• Прежде чем возникнет проблема, ознакомьтесь с правильными звуками вашего оборудования, а затем прислушайтесь к любым вариациям. Обратите внимание на расположение и характер звука.
• Проверьте все крепежные винты и крепления шлангов, чтобы убедиться, что все внешние источники подсоединены и затянуты.
• Проверьте уровни жидкости и осмотрите внешний вид, обращая внимание на неправильный цвет или вязкость.
• Узнайте о признаках кавитации и индивидуально проверьте связанные с ними проблемы.

Если в какой-либо момент вы не уверены в своей гидравлической системе, обратитесь к специалисту для осмотра вашего оборудования.

Процесс ремонта гидравлического насоса GES

Хотя знание всех типов насосов является обязательным требованием для всех наших обученных техников и облегчает процесс ремонта, проблемы, с которыми сталкиваются гидравлические насосы, и способы их решения относительно схожи для все виды гидравлических насосов.

Процесс ремонта гидравлической системы Global Electronic Services начинается с полной разборки гидравлического насоса, чтобы мы могли увидеть каждую деталь и визуально определить причину проблемы. Как только мы обнаружим, что создает проблему, мы устраним ее, если это возможно. Если нет, мы заменим его новой деталью OEM. Затем мы снова соберем насос и протестируем его, чтобы убедиться, что он работает в соответствии с исходными спецификациями.

Мы заменим все изношенные детали новыми, чтобы, когда вы получите свой гидравлический насос, он был как новый. Чтобы убедиться, что вы уверены в нашем ремонте, мы предлагаем нашу 18-месячную гарантию на обслуживание.

В дополнение к нашему обещанию, что вы получите обратно полностью работающий гидравлический насос — обычно в течение пяти или менее дней с момента его получения — вы также оцените, что у нас самая низкая цена, когда речь идет о ремонте гидравлического насоса. Если вы можете предоставить нам цену проверенного конкурента на ремонт гидронасоса, которая ниже, чем у нас, мы превзойдем ее на 10 процентов.

Если у вас возникли проблемы с гидравлическими насосами, не стоит терять ни минуты. Ваши гидравлические насосы являются важной частью вашей работы, и каждый час, который вы проводите без необходимого насоса, может стоить вам ценной производительности и отрицательно сказаться на вашей прибыли. Наша цель в Global Electronic Services — свести к минимуму время простоя, как можно быстрее ремонтируя ваши гидравлические насосы и другие механические детали, нуждающиеся в ремонте.

Свяжитесь с нами сейчас, чтобы запросить бесплатную, честную и точную смету на ремонт гидравлического насоса и вернуть ваши насосы в наилучшее рабочее состояние в кратчайшие сроки по самой низкой цене. Свяжитесь с Global Electronic Services сегодня!

Типы гидравлических насосов и принцип их работы

Гидравлические насосы представляют собой любой из классов объемных машин, используемых в гидроприводах для подачи гидравлического потока к устройствам с гидравлическим приводом, таким как цилиндры, поршни, двигатели и т. д. Насос рулевого управления является одним из примеров, когда широко распространен пластинчато-роторный насос с приводом от двигателя. Шестеренчатый масляный насос двигателя — еще один повседневный пример. Гидравлические насосы также могут быть с механическим или ручным приводом. Насосы с переменным рабочим объемом особенно полезны, потому что они могут обеспечивать бесступенчатую регулировку в своем диапазоне скоростей при постоянной скорости вращения на входе.

Начиная с насосов с переменным рабочим объемом, основные типы используемых гидравлических насосов включают:

• Аксиально-поршневые насосы
• Радиально-поршневые насосы
• Пластинчатые насосы
• Насосы с внешним зацеплением
• Насосы с внутренним зацеплением

Насосы создают поток. Давление — это сопротивление потоку. В то время как центробежные насосы могут работать против засоренных стоков без создания избыточного давления, объемные насосы не могут. Таким образом, гидравлические насосы, как и любые объемные насосы, требуют защиты от избыточного давления, как правило, в виде предохранительного клапана. Устройство сброса избыточного давления часто встроено в сам насос.

Гидравлические системы используются там, где требуется компактная мощность, а электрические, механические или пневматические системы стали бы слишком большими, слишком опасными или иным образом не подходящими для этой задачи. Для строительной техники гидравлическая энергия позволяет перемещать тяжелые стрелы и ковши. В производстве гидравлическая энергия используется для прессов и других приложений, требующих больших усилий. В основе гидравлической системы лежит сам насос, и выбор правильного гидравлического насоса зависит от того, какие функции гидравлическая система должна выполнять.

Аксиально-поршневой насос

В аксиально-поршневых насосах

используются аксиально установленные поршни, которые совершают возвратно-поступательное движение внутри внутренних цилиндров для создания чередующегося всасывающего и нагнетательного потоков. Они могут быть спроектированы как устройства с переменной скоростью, что делает их полезными для управления скоростью гидравлических двигателей и цилиндров. В этой конструкции наклонная шайба используется для изменения глубины, на которую каждый поршень входит в свой цилиндр при вращении насоса, влияя на объем нагнетания. В некоторых конструкциях используется поршень компенсатора давления для поддержания постоянного давления нагнетания при различных нагрузках.

Радиально-поршневые насосы

Радиально-поршневые насосы располагают ряд поршней радиально вокруг ступицы ротора. Ротор, установленный эксцентрично в корпусе насоса, при вращении заставляет поршни входить и выходить из цилиндров, в результате чего гидравлическая жидкость всасывается в полость цилиндра, а затем выбрасывается из нее. Входы и выходы для насоса расположены в клапане в центральной ступице. В альтернативной конструкции впускные и выпускные отверстия расположены по периметру корпуса насоса. Радиально-поршневые насосы можно приобрести как модели с фиксированным или переменным рабочим объемом. В версии с переменным рабочим объемом эксцентриситет ротора в корпусе насоса изменяется для уменьшения или увеличения хода поршней.

Пластинчатые насосы

В пластинчато-роторных насосах

используется ряд жестких лопастей, установленных в эксцентриковом роторе, которые движутся вдоль внутренней стенки полости корпуса, создавая меньшие объемы, которые вытесняют жидкость через выпускное отверстие. В некоторых конструкциях объем жидкости, выходящей из насоса, можно регулировать, изменяя ось вращения ротора относительно корпуса насоса. Нулевой поток возникает при совпадении осей ротора и корпуса.

Насосы с внешним зацеплением

Насосы с внешним зацеплением

основаны на встречном вращении зацепленных внешних цилиндрических шестерен для придания движения жидкости. Как правило, это конструкции с фиксированным рабочим объемом, очень простые и надежные. Обычно они представляют собой моноблочные конструкции, в которых двигатель и насос имеют общий вал и крепление. Масло проходит по периферии корпуса насоса между зубьями шестерен. На выпускной стороне зацепление зубьев уменьшает объем выпуска масла. Небольшое количество масла, оставшееся между шестернями с повторным зацеплением, выходит через подшипники обратно на сторону всасывания насоса. Шестеренчатые насосы с внешним зацеплением очень популярны в гидравлических системах с фиксированным рабочим объемом, поскольку они способны обеспечивать очень высокое давление.

Насосы с внутренним зацеплением

Шестеренчатый насос с внутренним зацеплением использует зацепление внутреннего и внешнего зубчатого колеса в сочетании с элементом сектора в форме полумесяца для создания потока жидкости. Ось внешней шестерни смещена относительно оси внутренней шестерни, и по мере вращения двух шестерен их выход из зацепления и попадание в зацепление создают зоны всасывания и нагнетания. Сектор служит барьером между всасыванием и нагнетанием. В другом насосе с внутренним зацеплением, героторном, используются зацепляющиеся трохоидальные шестерни для достижения одинаковых зон всасывания и нагнетания без использования секторного элемента.

Резюме

В этой статье представлен краткий обзор некоторых распространенных типов гидравлических насосов. Для получения дополнительной информации по дополнительным темам обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.
