Сваебойная продукция, вибропогружатели MULLER подвесные /Германия.

Сегодня MULLER является признанным лидером в сфере разработки новейших технологий, проектирования и выпуска строительной техники и оборудования для забивки и извлечения труб, свай и шпунтовых профилей.

На заводе компании, отметившем в 2008 году свой пятидесятилетний юбилей, выпускаются гидравлические вибропогружатели MULLER, базой для которых являются приводные дизельные агрегаты. Забивка свайных элементов осуществляется безударным, щадящим способом бесшумно, быстро, результативно. При этом преодолеть сопротивление поверхностного трения грунта удается посредством его “разрыхления” вибрацией.

Правильный выбор необходимой модели вибропогружателя свай или вибропогружателя шпунта зависит от диаметра сваи, ее длины, глубины бурения и категории грунта, где ведется строительство.

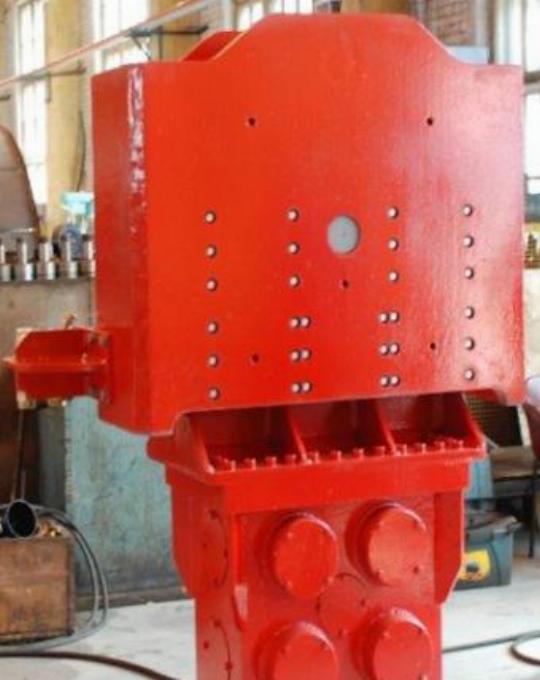

В зависимости от способа навески вибропогружатели мюллер подразделяются на свободно висящие на кране или устанавливаемые в направляющих копровых мачт и смонтированные на рукоятях экскаваторов.

Кроме того, вибропогружатели MULLER подразделяются по режиму выполняемых работ на:

Вибропогружатели Muller. Серия H c постоянным статическим моментом.

Самой простой и недорогой моделью считается вибропогружатель серии Н – низкочастотный вибропогружатель с постоянным статическим моментом равным 25 – 50 кгм, который вырабатывается в возбудительной коробке вращающимися дисбалансами (модификация Н2). Работа вибропогружателя в неблагоприятных климатических условиях или при продолжительной эксплуатации требует другой модификации Н3, в которой, чтобы добиться быстрого отвода тепла от подшипников и уменьшения их износа, предусмотрена циркуляционная система смазки и дополнительная система масляного охлаждения гидросистемы.

Очень прочная конструкция вибропогружателей данной серии позволяет применять их при работе на среднеплотных грунтах, а специально сконструированная адаптерная удлиненная плита с креплением в нижней части вибропогружателя, идеально подходит для забивки и вытягивания обсадных труб для бетонных набивных свай.

Бесступенчато скользящий по адаптерной плите зажимной механизм может без проблем устанавливаться на трубы всевозможных диаметров.

Вибропогружатели Muller. Серия HHF с изменяемым статическим моментом.

Для работы на среднеплотных и высокоплотных грунтах используются вибропогружатели высокочастотные серии HHF. Статический момент и возмущающую силу в них можно менять поэтапно за счет изменения веса дисбалансов, добавляя или убирая добавочные груза, что при постоянной центробежной силе приводит к увеличению частоты до максимального значения (наибольший статический момент 190кгм). Вибропогружатели серии HHF хорошо подходят для проведения работ в городских условиях, где требуется быстрая смена режимов работы при изменении условий грунта.

Вибропогружатели Muller. Серия HFV с переменной частотой и амплитудой и безрезонансным пуском и остановкой.

Вибропогружатели высокочастотные безрезонансные вариабельные серии HFV были разработаны специально для проведения строительных работ в стесненных городских условиях, когда шум и резонансная вибрация должны быть минимальными. Плавная регулировка возмущающей силы и статического момента в процессе работы вибропогружателя возможна за счет того, что дисбалансы, действующие противоположно, двигаются так, что центробежные силы уравновешиваются и колебания исключаются. Когда частота достигает рабочих параметров, взаимное движение дисбалансов таково, что действие центробежных сил становится однонаправленным и вследствие этого происходит процесс вибрации. Максимально развиваемый статический момент 62 кгм. Управление вибропогружателями полностью автоматизировано и снабжено следящими электронными устройствами. На дисплее пульта управления отображаются основные рабочие параметры и есть возможность объединения нескольких показателей в одну команду.

Кроме того, умная система еще и контролирует предельные значения такого показателя как максимальная частота. В случае непредвиденной поломки, специалисты компании на основании показателей с дисплея могут проконсультировать вас даже по телефону.

Вибропогружатель STARKE SV-

• Эксцентриковый момент, кг/м: 16.5
• Максимальная сила вибрации, кН: 900
• Максимальный поток масла, л/мин: 253
• Общий вес, кг: 2400
• Тип: Гидравлический
• Монтаж: На кран

Вибропогружатели Starke (Старке) – это высокоэффективный способ погружения свайного элемента. Все вибропогружатели, предлагаемые нашей компанией имеют гидравлический привод.

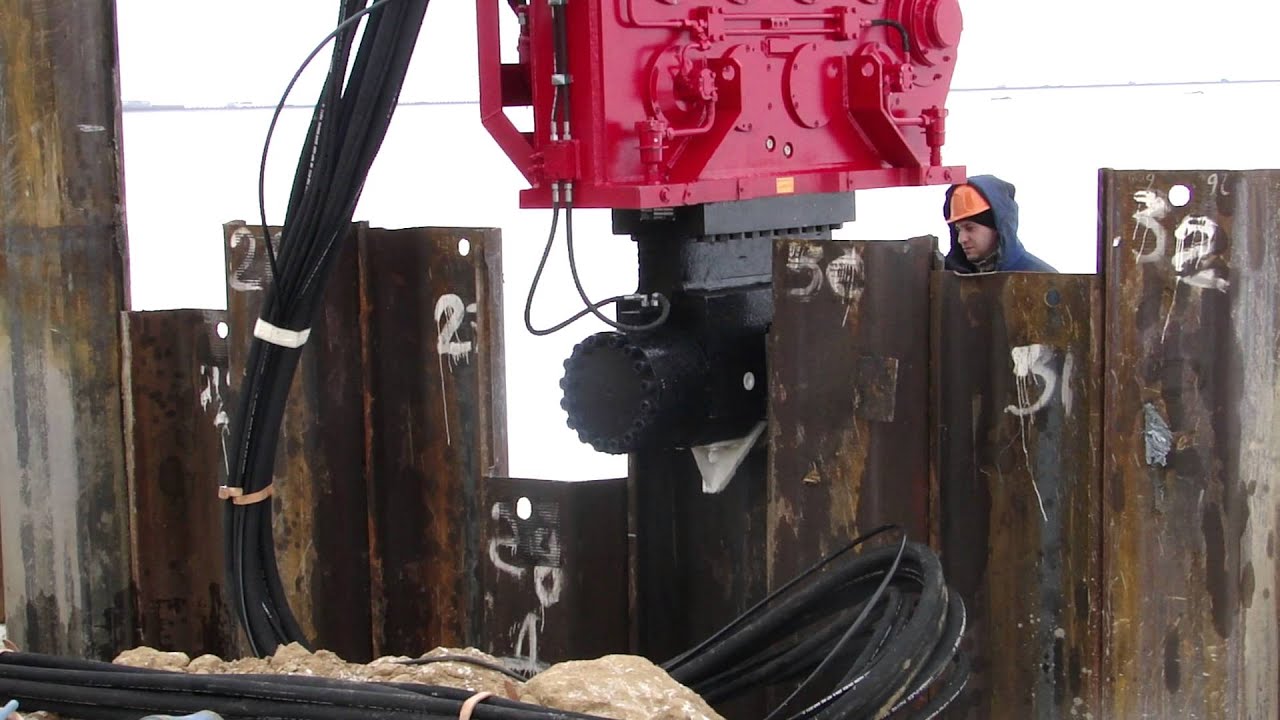

При работе со шпунтом, например, можно использовать вибропогружатель, который фиксируется к стреле экскаватора через специальный переходник (переходник входит в комплект поставки). В случае если перед Вами стоит задача погрузить трубу большого диаметра, то лучше применять подвесной вибропогружатель (для работы с крана). Вибропогружатель изготавливается из специальных марок стали и по специальной технологии обработки материалов, так как вибропогружатель принимает на себя большие динамические нагрузки.

Технические характеристики вибропогружателей SV



Модель вибропогружателя	ед. изм.	SV-35L	SV-40L	SV-50L	SV-80L	SV-150/160
Технические характеристики
Эксцентриковый момент	кг.м	5.2	6.0	7.7	16.5	51
Макс. центробежная сила	кН	353	415	530	900	1520
Макс. частота вращения	об/мин	2500	2500	2500	2300	1650
Амплитуда без зажима	мм	18	20. 7	23.9	26.3	20.8
Амплитуда с зажимом	мм	11.8	13.5	16.1	17.5	20.8
Макс. сила на извлечение	кН	140	140	140	280	15.8
Макс. мощность гидравлики	кВт	116	116	116	143	408
Макс. давление	бар	350	350	350	340	340
Макс. поток гидравлической жидкости	л/мин	200	200	200	253	720
Вес без зажима	кг	569	580	645	1180	6252
Вес с зажимом	кг	879	890	955	1770	7802
Общий вес	кг	1277	1288	1355	2400	по запросу
Внешние размеры
A	мм	1130	1130	1210	1942	2746
B	мм	720	720	730	730	680
C	мм	320	320	330	330	450
D	мм	1152	1152	1166	1133	2100
E	мм	520	520	520	683	917
F	мм	1672	1672	1706	1816	3200



Вибропогружатели | OMS СВАЕБОЙНОЕ ОБОРУДОВАНИЕ

Вибропогружатели | OMS СВАЕБОЙНОЕ ОБОРУДОВАНИЕ

Для работы в различных условиях и на разной глубине, долговечные, мощные и высокоэффективные вибропогружатели…

Вибропогружатели OMS производятся с использованием новейших технологий, характеризуются высокой производительностью и быстро переналаживаются, что позволяет сэкономить время и затраты.

Тип вибропогружателей свай

Подвесные крановые вибропогружатели (SVR) или Экскаваторные вибропогружатели (OVR), предназначены для погружения и извлечения всех типов свай, включая шпунтовые, трубчатые (обсадные), деревянные и двутавровые, тавровые и стальные плиты.
Вибропогружатели типа SVR рекомендуется использовать в проектах, в которых требуется большое усилие задавливания или извлечения. Вибропогружатели SVR управляются маслостанциями OMS с установленными органами дистанционного управления и панелями управления с сенсорными экранами. Эти системы управления используются для регулирования параметров вибропогружателя в зависимости от грунтовых условий.

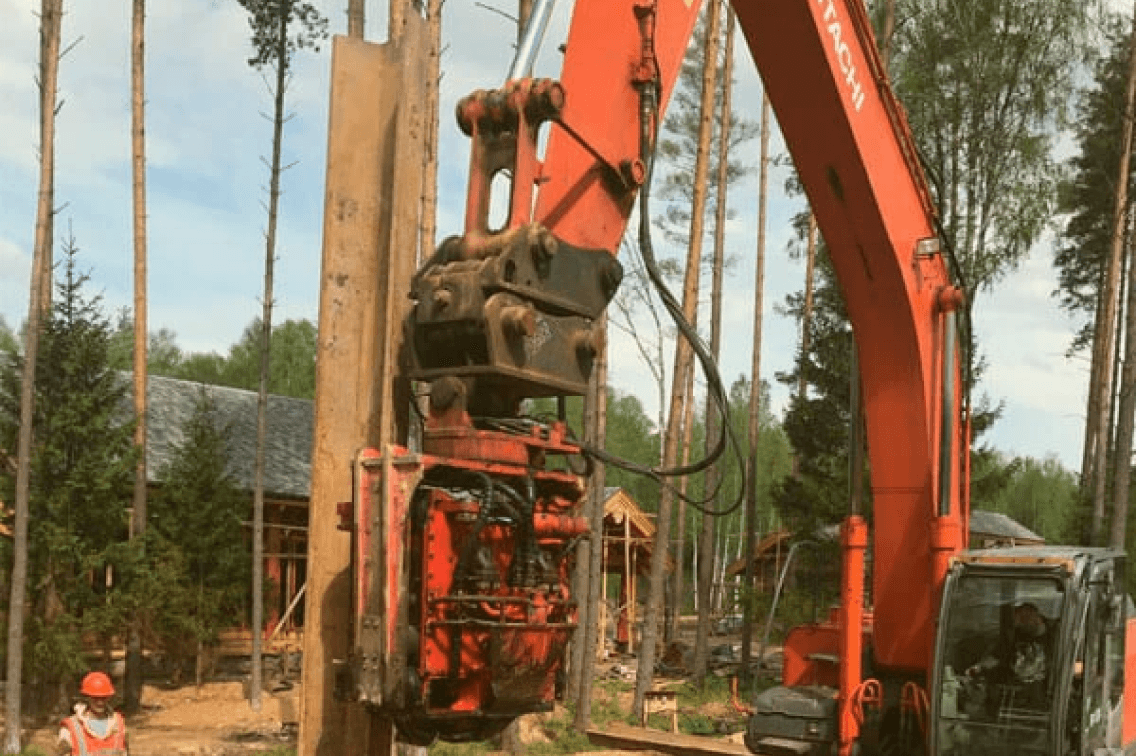

Вибропогружатели OVR специальной конструкции быстро монтируются на экскаваторе с помощью соединительного кронштейна, разработанного OMS. Они управляются гидравлической системой экскаватора под контролем оператора экскаватора. Вибропогружатели серии OVR не требуют модификации при установке на экскаватор.

Преимущества вибропогружателей OMS

• С гидравлическими зажимами OMS идеальное решение для любого типа свай,
• Инновационная конструкция, адаптируемая к быстро развивающейся технологии,
• Экономия времени и средств, Экономия времени и средств,
• Техподдержка и доступность запасных частей 24 часа в сутки,
• Мощные, надежные, долговечные.

Прокрутить наверх

Поле Установки Cookie

Поле Установки Cookie

Privacy settings

Decide which cookies you want to allow.You can change these settings at any time. However, this can result in some functions no longer being available. For information on deleting the cookies, please consult your browser’s help function.Learn more about the cookies we use.

With the slider, you can enable or disable different types of cookies:

This website will:

• Essential: Remember your cookie permission setting
• Essential: Allow session cookies
• Essential: Gather information you input into a contact forms, newsletter and other forms across all pages
• Essential: Keep track of what you input in a shopping cart
• Essential: Authenticate that you are logged into your user account
• Essential: Remember language version you selected

This website won’t:

• Remember your login details
• Functionality: Remember social media settings
• Functionality: Remember selected region and country
• Analytics: Keep track of your visited pages and interaction taken
• Analytics: Keep track about your location and region based on your IP number
• Analytics: Keep track of the time spent on each page
• Analytics: Increase the data quality of the statistics functions
• Advertising: Tailor information and advertising to your interests based on e. g. the content you have visited before. (Currently we do not use targeting or targeting cookies.
• Advertising: Gather personally identifiable information such as name and location

This website will:

• Essential: Remember your cookie permission setting
• Essential: Allow session cookies
• Essential: Gather information you input into a contact forms, newsletter and other forms across all pages
• Essential: Keep track of what you input in a shopping cart
• Essential: Authenticate that you are logged into your user account
• Essential: Remember language version you selected
• Functionality: Remember social media settings
• Functionality: Remember selected region and country

This website won’t:

• Remember your login details
• Analytics: Keep track of your visited pages and interaction taken
• Analytics: Keep track about your location and region based on your IP number
• Analytics: Keep track of the time spent on each page
• Analytics: Increase the data quality of the statistics functions
• Advertising: Tailor information and advertising to your interests based on e.g. the content you have visited before. (Currently we do not use targeting or targeting cookies.
• Advertising: Gather personally identifiable information such as name and location

This website will:

• Essential: Remember your cookie permission setting
• Essential: Allow session cookies
• Essential: Gather information you input into a contact forms, newsletter and other forms across all pages
• Essential: Keep track of what you input in a shopping cart
• Essential: Authenticate that you are logged into your user account
• Essential: Remember language version you selected
• Functionality: Remember social media settingsl Functionality: Remember selected region and country
• Analytics: Keep track of your visited pages and interaction taken
• Analytics: Keep track about your location and region based on your IP number
• Analytics: Keep track of the time spent on each page
• Analytics: Increase the data quality of the statistics functions

This website won’t:

• Remember your login details
• Advertising: Use information for tailored advertising with third parties
• Advertising: Allow you to connect to social sites
• Advertising: Identify device you are using
• Advertising: Gather personally identifiable information such as name and location

This website will:

• Essential: Remember your cookie permission setting
• Essential: Allow session cookies
• Essential: Gather information you input into a contact forms, newsletter and other forms across all pages
• Essential: Keep track of what you input in a shopping cart
• Essential: Authenticate that you are logged into your user account
• Essential: Remember language version you selected
• Functionality: Remember social media settingsl Functionality: Remember selected region and country
• Analytics: Keep track of your visited pages and interaction taken
• Analytics: Keep track about your location and region based on your IP number
• Analytics: Keep track of the time spent on each page
• Analytics: Increase the data quality of the statistics functions
• Advertising: Use information for tailored advertising with third parties
• Advertising: Allow you to connect to social sitesl Advertising: Identify device you are using
• Advertising: Gather personally identifiable information such as name and location

This website won’t:

• Remember your login details

Подвесной крановый вибропогружатель | Сваебойное оборудование

Подвесной крановый вибропогружатель

Jinyi Sanchang производит высококачественные подвесные крановые вибропогружатели, совместимые с различными гидравлическими блоками питания в зависимости от требований, что позволяет выполнить различные методы забивки свай и снижает расходы клиентов. Некоторые сложные проекты, требующие забивку свай, трудно осуществить вибромолотом и стандартным вибропогружателем, устанавливающиеся на экскаватор или буровую установку. Например, при забивке свай в море сваебойную установку необходимо установить на кран и подсоединить к блоку питания для успешного выполнения забивки.

В таких случаях при ограниченности движения экскаватора или буровой установки устанавливается подвесной крановый вибропогружатель, монтирующийся на кран, а блок питания располагается на земле и подключается к вибропогружателю через гидравлическую трубу. Таким образом, разрешается проблема ограничения движения экскаватора или буровой установки, так как кран предоставляет большие возможности перемещения и меньше ограничений из-за вида свай.

Jinyi Sanchang имеет собственную команду исследований и разработок и профессиональный производственный отдел, что позволяет нам производить качественные вибромолоты и вибропогружатели для разного назначения согласно способу забивки, технологии производства, проектным требованиям, условиям строительной площадки и проектированию. Если у вас есть определенные требования к оборудованию, пожалуйста, свяжитесь с нами и мы можем произвести по индивидуальному заказу гидравлический вибропогружатель. вибромолотов по индивидуальным заказу согласно требуемым характеристикам, включая тип свай, условий объекта и метода погружения свай.

Гидравлический вибропогружатель

Гидравлические вибропогружатели, произведенные нашей компанией, оборудованы различными наголовниками в зависимости от требований клиентов, включая с боковым и нижним захватами. Мы предлагаем гидравлические вибропогружатели по индивидуальному заказу согласно типу свай, включая бетонные сваи, шпунтовые сваи, шпунты Ларсена, стальной шпунтовый ряд и другие. Свяжитесь с нами для более подробной информации о высокоэффективном вибропогружателе.

Оборудование | Буровая компания ВИЗБАС-М

Оборудование, применяемое ООО «ВИЗБАС-М» для проведения земляных работ



Буровые станки, буровые установки, вибропогружатели свай являются современным оборудованием, которое позволяет качественно выполнять любые земляные работы. Оборудование для устройства буронабивных свай, водопонижения на участке, бурения грунта и его укрепления, оборудование для буронабивных свай, оборудование под винтовые сваи и железобетонные сваи также успешно применяется в процессе земельного строительства.

Оборудование для устройства буронабивных свай

Буровая установка MAIT HR180 в комплекте с обсадным столом (диаметр бурения до 1500мм, глубина бурения до 50м )

Буровая установка Casagrande C40 в комплекте с обсадным столом (диаметр бурения до 1500мм, глубина бурения до 30м )

Бурильно-крановая машина БКМ-1513 – 2шт

Бурильно-крановая машина БКМ-1514

Бурильно-крановая машина БКМ-1501 – 2шт

Буровая установка ЛБУ-50 (Зил-131)

Буровой станок УГБ ЗУК

Буровая установка на базе экскаватора Liebherr 402

Оборудование для бурения артезианских и водопонизительных скважин

Буровая установка 1БА-15В (обратная промывка)

Буровая установка 1БА-15Н (обратная промывка)

Буровая установка УРБ-3А3 (обратная промывка)

Буровая установка УРБ-2,5А (прямая промывка)

Вибропогружатели

Сваебойная установка Liebherr LRB255 c вибропогружателем PVE 40 VM

(возмущающая сила 175 тонн, длина элемента до 25м)

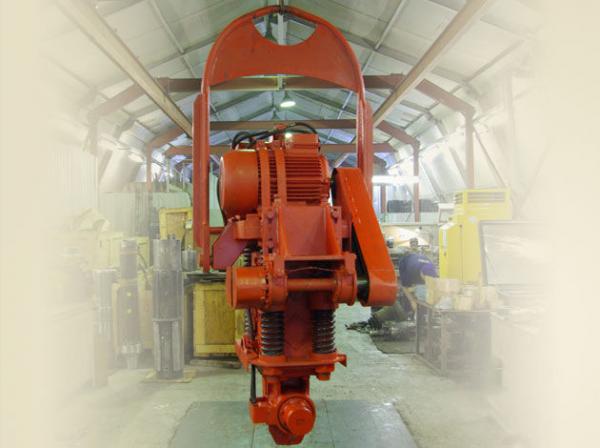

Вибропогружатель подвесной В-402 в комплекте с электростанцией

Вибропогружатель подвесной HPSI 450 в комплекте с гидростанцией

Вибропогружатель P4002 на базе экскаватора Liebherr 402

Оборудование для устройства анкеров, буроинъекционных свай и усиления фундаментов

Буровая установка BAUER UBW04

Буровой станок СБУ-100

Инъекционная установка Турбо 100

Вспомогательное оборудование

Автокран КС-2572 (6,3тн) на базе УрАЛ 4320

Автокран КС-4561 (16тн) на базе КРАЗ-257

Автокран КС-45717А-1 (25тн)

Автокран КС-3577 (14тн)

Кран гусеничный РДК 250 (25тн)

Автомобиль МАЗ 5337 водовоз – 2шт (8м3 и 10м3)

Самосвал КАМАЗ (12м3, 20тн)

Компрессор ПВ-10/8 – 3 шт

Компрессор ПР-10 – 2 шт

Дизель-генератор ДГ-125 (АД100С-Т400-2РП) – 2шт

Электростанция ЭДС-30-ВС\400МЗна шасси 2-ПН-2

Тягач седельный Урал + П/прицеп КЗАП 9385

Тягач седельный Iveko Stralis + П/прицеп МАЗ (13,6м, 24тн)

Тягач седельный MB Actros + П/прицеп Kogel (13,8м, 28тн)

Модульный полуприцеп SCHEUERLE для перевозки тяжелых и негабаритных грузов весом до 150тн

Экскаватор-погрузчик JSB 4CX

Бетононасос SCHWING SP750-18X

Автобетоносмеситель АБС-6Д на шасси МАЗ-603305

Погрузчик ДВ-17-92

МЕРСЕДЕС-БЕНЦ 508 D

ПАЗ – 32053 (автобус)

A так же сварочные агрегаты, погружные насосы ЭЦВ, мотопомпы, бензогенераторы и т. д.

Аренда вибропогружателя Junttan JV16 в Москве и Московской области

Технические характеристики Junttan JV16

Параметры:
h ― 2725 мм, b ― 757 мм, l ― 1930 мм, m ― 3890 кг
Основные характеристики:
Максимальная центрифугальная сила ― 968 kH;
Эксцентрический момент 0 ― 160 Hm;
Максимальная частота колебаний ― 39.2 Гц;
Максимальное тяговое усилие лебёдки ― 300 kH.
Гидравлика:
Гидромотор Volvo F12-80;
Максимальный объёмный расход ― 500 л/м;
Максимальное рабочее давление ― 350 бар.
Гидрозажимы:
Модель MJ-U 125D;
Максимальное усилие зажима ― 1250 kH;
Максимальное давление зажима ― 350 бар.Junttan JV16

Вибропогружатель Junttan JV16 относится к современным вибропогружателям подвесного типа. Данная модель отличается высокой производительностью. Агрегат применяется для создания углублений для свай и других конструкций. Эта установка работает по следующему принципу: от силового агрегата на шпунт передается энергия, которая вызывает вибрации с определенной чистотой. Посредством вибрации свая или шпунт погружаются на нужную глубину.

JUNTTAN JV16 может работать как с автокранами, так и с гусеничной техникой. Вибропогружатель прекрасно подходит для осуществления работ в городских условиях. Установка оказывает минимальное давление на почту, при этом, не теряя производительность.

Зачем нужно использовать вибропогружатель? Вибрационный принцип погружения значительно популярнее, так как вибрации, передаваемые на грунт, значительно меньше, чем от работы молота.

Аренда вибропогружателя значительно выгодней тем, что установку может обслуживаться одним оператором. Это экономит затраты на рабочую силу. Эксплуатационные характеристики отлично работают на производительность, увеличивая число выполняемых функций. За высокочастотную вибрацию отвечают специальные подшипники, которые гарантируют повышенный срок службы.

В компании Ярд Империал находятся исключительно исправные модели техники. Арендуя спецтехнику у нас, вы можете заказать услугу аренды машины с водителем. Наши опытные операторы справятся с поставленной задачей качественно и в срок.

Аренда оборудования для строительных работ нулевого цикла

Аренда вибропогружателя позволит минимизировать затраты при проведении работ нулевого цикла, используя при этом современную высокопроизводительную спецтехнику от надежного производителя.

СОВРЕМЕННЫЕ ВИБРОПОГРУЖАТЕЛИ: ХАРАКТЕРИСТИКА И СФЕРА ПРИМЕНЕНИЯ

Вибропогружатель – это современное оборудование, используемое для погружения и удаления свай, труб, двутавров, шпунта Ларсена и других свайных конструкций. Услуги аренды вибропогружателя востребованы при проведении различных строительных, монтажных и инженерных работ:

● монтаже колодцев;

● защите области строительных работ;

● прокладке различных коммуникаций;

● строительстве котлованов, фундаментов зданий и инженерных сооружений;

● укреплении береговой линии различных водоемов;

● обустройстве шпунтового ограждения.

Различные модели вибропогружателей устанавливаются на краны, экскаваторы и обслуживаются оператором. В компании Vibrodrilltech вы можете взять в аренду вибропогружатели различного типа – подвесные, с боковым захватом, крановые: специализированное оборудование позволит эффективно решить различные инженерные задачи, а выбрать оптимальный тип оборудования вам помогут наши консультанты.
Современные модели вибропогружателей от компании Vibrodrilltech отличаются низким уровнем шума и могут использоваться в городской черте. Отсутствие выемки грунта позволяет существенно экономить время и затраты на проведение строительных работ и вести работы на ограниченной площади. Благодаря профессиональной работе оператора спецтехники, вибропогружатель максимально точно и аккуратно выполнит нужные манипуляции. Оборудование характеризуется высоким уровнем экологической безопасности и не наносит урона водоемам и почве. Использовать спецтехнику можно на любом типе грунтов, глубина погружения определяется заказчиком работ.

КАК ЗАКАЗАТЬ АРЕНДУ ВИБРОПОГРУЖАТЕЛЯ?

Чтобы заказать аренду спецтехники на сайте Vibrodrilltech.ru, вам нужно:

● выбрать нужный тип оборудования;
● указать необходимый срок аренды.

Аренда оборудования оплачивается посменно, смена составляет 8 часов: при длительной аренде спецтехники предусмотрены скидки. Объем работ с каждым заказчиком обсуждается индивидуально: спецтехника, предоставляемая в аренду, полностью исправна и готова к эксплуатации. Услуга аренды предоставляется по всей территории России.

Нашим заказчикам мы предлагаем выгодные условия сотрудничества и комплексно решаем самые сложные задачи. У нас вы можете заказать аренду различных видов спецтехники, чтобы быстро, качественно, профессионально и с наименьшими затратами выполнить любые строительные и инженерные работы.

ООО «ВИБРОДРИЛЛ ТЕХНОЛОГИЯ», 196105, Санкт-Петербург, Свеаборгская улица, дом 4, литер а, помещение 6, ОГРН 1147847425604.

Реклама

Как выбрать лучший изолятор для вашего вибрационного оборудования

Здесь, в компании Cleveland Vibrator Company, мы взяли на себя обязательство предоставить лучшее решение ваших проблем с потоком материалов на протяжении более 95 лет. Нам нравится говорить, что иногда «готовый» – это просто «готовый» , поэтому наша цель – создать индивидуальное решение, идеально подходящее для вашей работы и приложения. Независимо от того, нужны ли вам конкретные размеры для установки вибростола в существующий процесс, требуются технологии удаления заусенцев с помощью вибрационного грохота или требуются специальные изоляторы для вашего вибропитателя, мы предлагаем гибкость конструкции нашего изготовленного оборудования для соответствия вашим требованиям.

Одним из множества вариантов индивидуального изготовления оборудования, которое мы предлагаем, является выбор изоляторов. Эти крепления изолируют энергию вибрации, позволяя лотку питателя, столу или решетке должным образом вибрировать, не передавая энергию вибрации на пол или конструкцию. Обычно мы предлагаем четыре типа изоляторов для установки на ваше оборудование: резиновые многослойные изоляторы, спиральные пружины, крепления Marsh Mellow и воздушные крепления. Ниже мы рассмотрим преимущества и недостатки каждого варианта.

1. Резиновые многослойные изоляторы – эффективность около 90%

Резиновые многослойные изоляторы

представляют собой твердую формованную резину, которая «зажата» между шпильками с наружной металлической резьбой или внутренней металлической резьбой на обоих концах для установки. Их можно установить для изоляции при сжатии или сдвиге. Посмотрите фото ниже в качестве примера.

Преимущества

• Идеально подходит для пакеров и небольших пневматических питателей или просеивателей
• Лучше всего использовать при сжатии
• Простота установки и очень экономичность

Недостатки

• Не идеален для использования в ножницах
• Не выдерживает большого хода оборудования

2. Винтовые пружины – эффективность около 85-90%

Глядя на фотографию ниже, видно, что этот тип изолятора не требует пояснений. Винтовая пружина сжимается, чтобы не допустить распространения силы вибрации за пределы вибрирующего тела. Посмотреть это в действии можно здесь.

Преимущества

• Универсальность, может использоваться в большинстве наших приложений
• Идеально подходит для изоляции вибрационного оборудования, подвешенного на кабеле
• CVC имеет тенденцию использовать их на более легком оборудовании, где крепления MM не подходят
• Может выдерживать поперечные усилия, создаваемые нашими питателями и просеиватели-питатели
• Простота установки и экономичность

Недостатки

• Наименее эффективная изоляция
• Может быть шумным, но его можно несколько уменьшить с помощью уретановых или резиновых вставок в держателях пружинных стаканов

3. Крепления Marsh Mellow Mounts – эффективность от 90 до 95%

Крепления

Marsh Mellow Mounts представляют собой комбинацию ткани и резины с прочным резиновым сердечником, полым центром и армированным тканью корпусом. Ткань и резина изолируют выходную вибрационную силу от вибрирующего тела к опоре основания. Ознакомьтесь с примером этого изолятора, посмотрев на иллюстрацию ниже, или посмотрите, как он работает здесь.

Преимущества

• Изоляция от хорошей до очень хорошей
• Может выдерживать поперечные усилия, создаваемые нашими питателями и просеивающими устройствами
• Простота установки
• Внешний вид очень устойчивый

Недостатки

• Невозможно использовать для высоких частот
• Недоступно для более легких вибрирующих грузов
• Они изнашиваются наизнанку, поэтому труднее предсказать, когда они изнашиваются, пока они не начнут разрушаться
• Дороже, чем резиновые опоры или винтовые пружины
• Менее универсальны чем воздушные крепления

4. Воздушные опоры – эффективность около 95%

Air Mounts – это надувные сильфоны из резины и ткани. Эти изоляторы имеют внутренний слой из каландрированной резины, один слой из армированной тканью резины, второй слой из армированной тканью резины с тканевыми кордами под определенным углом наклона к первому слою и внешнее покрытие из каландрированной резины. Они изолируют силу вибрации от вибрирующего тела, когда они накачиваются воздухом до расчетной высоты под нагрузкой. В качестве дополнительной функции безопасности можно запрограммировать пневматические опоры в блоке управления вибрацией, чтобы предотвратить включение вибрации, когда подушки безопасности не надуты.См. Фото ниже или щелкните здесь, чтобы увидеть эти изоляторы в действии.

Преимущества

• Очень хорошая изоляция
• Может выдерживать поперечные усилия, создаваемые нашими питателями и грохотами-питателями
• Очень универсальный
• Единственный изолятор, который выполняет функции исполнительного механизма, поэтому идеально подходит для наших решетчатых столов для подъема решеток между роликами для захвата контейнера, начать цикл вибрации, когда решетки изолированы, а затем опустить контейнер обратно на роликовый конвейер для извлечения контейнера, когда цикл вибрации завершится.

Недостатки

• Не должно быть ниже или чрезмерно накачано – обеспечивает оптимальную изоляцию только при сохранении проектной высоты
• Может протекать, порезаться или гореть
• Более сложно установить и заменить – длина воздуховодов до каждого крепления должна быть одинаковой
• Для эффективности требуется регулятор и в некоторых случаях аксессуары для выравнивания нагрузки.
• Самые дорогие изоляторы.

В зависимости от вашего приложения и конструкции оборудования, некоторые из этих опций могут лучше подходить для вашей сборки.Например, если вы работаете с вибростолом GT Grid Top, требуются пневматические опоры, чтобы поднять решетку между роликами, чтобы поднять нагрузку до начала цикла вибрации. Наша команда экспертов по вибрации всегда готова помочь вам принять лучшее решение!

Свяжитесь с нами сегодня, чтобы узнать больше о вариантах настройки и о том, какие изоляторы лучше всего подходят для вашего приложения.

Запросить ценовое предложение

Качества движения – Кинетика человека

Это отрывок из 2-го издания «Основы танцевальной композиции с веб-ресурсом», написанного Памелой Андерсон Софрас.

Словарь

рухнул

динамический
качество

динамика

энергия

ударные

подвесная

выдержано

качели

вибрационный

Uri Sands , Impulse, подвешивается высоко над землей после выполнения сильного ударного прыжка. Остальные танцоры падают и тонут под ним в изогнутых формах.

и копия; Rolland Elliott

Вступительное заявление

Использование различных градаций энергии для выполнения движения часто описывается как добавление динамического качества движению.В частности, в танце мы выделяем шесть динамических качеств: устойчивое, ударное, свинговое, подвешенное, свернутое и вибрирующее.

Устойчивый = медленный, плавный, непрерывный, ровный

Percussive = внезапный, резкий, прерывистый, зазубренный

Раскачивание = качание, вперед и назад, маятник, искривление

Приостановлено = неподвижность, равновесие, высшая точка

Collapsed = упасть, отпустить, расслабиться

Вибрация = тряска, дрожь, покачивание

Разминка и определение качества

Пример: Глава 4, Урок 3A: Описание качества

Алонзо Кинг хотел выразить особые динамические качества в движении во время постановки Dreamer. В этом примере посмотрите, как Кинг описывает и демонстрирует фразу ударных движений, а танцоры демонстрируют перкуссию в своих телах.

Разогревайте, переходя в каждое качество:

Махи (ногами, затем руками, затем всем телом)

Коллапс (взмахнуть ногой вверх, затем обрушить на нее туловище; повторить, чередуя ноги)

Устойчивый (плавление постепенно до пола до растянутой формы)

Percussive (быстро встаньте и начните ритмичную фразу “шаг-хлопок-штамп”)

В подвешенном состоянии (подняться до нужного положения и остро; на обеих ногах и позволить рукам следовать; найти точку равновесия, балансировать на одной ноге)

Вибрация (начните мягкое удары ногами по полу и позвольте вибрации распространяться по телу вверх, как вулкан, пока она не извергнется через пальцы)

Структурированные импровизации

Импровизация 1: Движение энергии

Используя простую прогулку, исследуйте перемещение в пространстве, используя динамические качества (см. Список).Обсудите, как меняется походка, когда конкретная динамика мотивирует движение. Как темп меняется с каждым качеством? Какие качества можно выполнять с помощью световой энергии? Какие из них требуют силы?

Пример последовательности локомоторной и нелокомоторной

Качающиеся ноги с шагами вперед

Устойчивое растяжение рук

Ударные прыжки

Вибрационное биение

Обрушивающаяся низкая прогулка

Прерывистое дыхание

Пример: Глава 4, Урок 3B: Устойчивое движение

В этом отрывке Алонзо Кинг работает с танцовщицей Эми Эрнест, чтобы создать медленное, устойчивое движение для секции Dreamer.

Импровизация 2: разделение качеств

• Разделитесь на две группы. Половина будет танцевать, половина будет зрителями. Один из зрителей укажет на динамическое качество. Танцоры будут перемещаться в общем пространстве в указанном качестве. Продолжайте в одном качестве, пока другое не будет вызвано случайным образом. Взывайте неожиданными способами, медленно и быстро. Изучите каждое качество как с нелокомоторным, так и с локомоторным движением.
• Обменивайтесь ролями, пока у всех не появятся импровизированные фразы движения в каждом качестве, быстро меняя качества по мере их вызова.
• Обсудите чувства или эмоции, которые связаны с различными качествами движения, и перечислите их в таблице (пример ниже).

Качества движения

Раскачивание ножек – ровность, ровность

Устойчивые, вытянутые руки и лень, спокойствие

Ударные прыжки – счастье, радость, азарт

Вибрационное избиение & amp; mdash; гнев, негодование

Обрушивающиеся прогулки & amp; mdash; поражение, неудача, горе

Задержанное дыхание и ожидание, удивление

Решение проблем

• В шляпе поместите полоски бумаги с изображением одного динамического качества на каждом листе.Вытяните из шляпы один листок бумаги и найдите двух других партнеров, чтобы составить трио. Вместе посмотрите на три полоски бумаги. Проблема состоит в том, чтобы создать динамическое исследование качества, используя только три выбранных качества. Задача состоит в том, чтобы найти способ убедительного перехода между качествами, чтобы исследование было целостным. Исследование должно длиться не менее 1 минуты. Исследование должно иметь четкую форму начала и окончания и использовать как локомоторные, так и нелокомоторные движения.
• Выполните исследования динамического качества друг для друга. Члены аудитории должны определить выбранные динамические качества. Обсудите, каково это проводить определенное количество времени только с одним качеством движения. Делаем ли мы это в естественном движении?

Вопросы для обсуждения

1. Дайте определение энергии своими словами. Найдите свои собственные определения для каждого из динамических качеств.
2. Когда вы можете естественно двигаться с ударными?
3. Влияют ли эмоциональные состояния на то, как мы используем энергию в движении?
4. Перечислите различные слова действия, которые могли бы описать каждое из шести качеств.

Теперь ваш вибратор может сказать вам, когда прибудет ваша доставка еды

Некоторые из лучших моментов в моей жизни были потрачены на ожидание безупречной доставки, потому что лучшие моменты в жизни часто связаны не столько с получением того, что вы хотите, сколько с ожиданием получения этой вещи. Это центральный парадокс человеческого желания: как только вы получаете то, что хотите, вы больше не можете этого хотеть, и его ценность неизбежно и безвозвратно обесценивается.Вот почему Джон Китс так завидовал влюбленным, нарисованным на греческой урне в этом стихотворении, которое вы, вероятно, были вынуждены читать в какой-то момент в старшей школе: вечно не в силах прикоснуться, влюбленные пребывают в состоянии постоянного ожидания. Они должны существовать вечно в тот момент, прямо перед доставкой вашей еды; им никогда не придется иметь дело с приступом пищевой комы после еды или притворяться, что их удовлетворяют разогретые остатки еды, извлеченные из холодильника на следующий день.

Таким образом, ожидание доставки еды очень похоже на секс в том смысле, что ожидание полового акта – или, по крайней мере, его кульминации – часто доставляет больше удовольствия, чем состояние сексуального удовлетворения.Я могу только представить, что имели в виду создатели Grubuzz, когда запускали новую технологию, предназначенную для подключения вибратора к системе доставки еды. Новинка от платформы CamSoda для взрослых, эта технология позволит пользователям вставлять адрес электронной почты, созданный CamSoda, в любое приложение для доставки. Это свяжет совместимые с Grubuzz секс-игрушки с доставкой, и игрушки будут вибрировать с возрастающей частотой по мере приближения доставки еды.

Это вызывает много вопросов, например: «Почему?» и “Кому это нужно?” Но, как отмечает вице-президент CamSoda Дарин Паркер, мастурбация и доставка еды были двумя единственными радостями, которые у многих из нас были за последний год COVID.Их сочетание кажется естественным.

«Люди застряли дома уже больше года. Они привыкли регулярно заказывать еду на вынос в своих любимых ресторанах. Тяга к карантину реальна, как и бум доставки еды COVID-19 », – сказал Паркер в пресс-релизе. «Помимо увеличения доставки еды, наблюдается всплеск использования теледильдоники. Здесь, в CamSoda, мы решили, что объединим эти популярные виды деятельности и создадим технологию, которая отвлекает людей, пока их заказ доставки еды готовится и в конечном итоге доставляется.”

Итак, хотя это может показаться причудливым трюком, теледильдонический союз мастурбации и доставки еды на самом деле отражает определенную универсальность человеческого опыта. Ожидание оргазма и ожидание доставки еды представляют собой аналогичные состояния ожидания, накопления перед кульминацией и неизбежного спада. Это защищенное пространство, в котором можно на мгновение окунуться в иллюзию, что на этот раз не будет никакого падения. На этот раз вы навсегда останетесь в подвешенном состоянии в момент блаженства.На этот раз вы получите свой бесшовный заказ и тоже съедите его. Китс это получит.

Подпишитесь здесь на нашу бесплатную ежедневную новостную рассылку .

Правильное использование вибраторов

Адам Д. Нойвальд
Адам Нойвальд ранее работал инженером по технической поддержке в NPCA и членом технической группы NPCA.

Уплотнение и уплотнение свежеуложенного бетона с помощью внутреннего вибратора – довольно простой и понятный процесс.Однако производители сборного железобетона постоянно тратят ненужное количество времени и денег на устранение дефектов, часто связанных с неправильным использованием внутренних вибраторов. Большинство сотов, каменных карманов, ям, полос песка, линий заливки и пустот можно избежать, если уделить время надлежащему обучению и обучению сотрудников правильному использованию внутренних вибраторов и будущим проблемам, которые могут возникнуть из-за неправильной практики вибрации.

Свежеуложенный бетон может содержать от 5 до 20 процентов захваченного воздуха, что в конечном итоге снижает плотность бетона.Бетон с высоким процентом захваченного воздуха, вероятно, будет иметь пониженную прочность и повышенную проницаемость, что значительно снизит долговечность бетонного изделия после эксплуатации.

В общем, две наиболее распространенные ошибки, которые допускаются при использовании внутреннего вибратора, – это слишком быстрое снятие вибробулавы и ее протаскивание по бетону. Обе эти практики часто кажутся неподготовленным людям логическими сокращениями, в то время как обученный человек поймет, что простое выравнивание бетона не устранит застрявшие воздушные пустоты, дыры и соты.Обученный человек также поймет, что перетаскивание вибратора через бетон образует канал для раствора в бетоне, создавая структурно слабую зону в готовом продукте.

При обучении людей правильному использованию внутренних вибраторов важно объяснить основные принципы работы внутреннего вибратора. Проще говоря, вибрационные импульсы разжижают раствор, резко уменьшая внутреннее трение между частицами заполнителя. Смесь становится нестабильной, позволяя захваченному воздуху подниматься на поверхность, в то время как более тяжелые агрегаты оседают под действием силы тяжести в плотную матрицу.

Время, в течение которого вибратор должен оставаться в бетоне, будет зависеть от частоты и амплитуды вибратора, а также от удобоукладываемости бетона. Частота – это количество циклов вибрации в минуту и ​​часто выражается в оборотах или вибрациях в минуту (об / мин или об / мин). Частота будет влиять на более легкие массы, перемещая песок и суспензию вокруг заполнителя и, в конечном итоге, заставляя раствор разжижаться. Амплитуда – это максимальное расстояние, на которое точка вибрирующей головки перемещается из положения покоя.Амплитуда будет влиять на более тяжелые массы, движущиеся крупные агрегаты и в конечном итоге определять радиус действия или влияния. Радиус действия – это площадь бетона, на которую воздействует вибратор.

Вибраторы меньшего диаметра будут иметь более высокие частоты и более низкие амплитуды, в то время как вибраторы большего диаметра будут иметь более низкие частоты и более высокие амплитуды. Как правило, диаметр вибратора должен составлять четверть толщины стенки отливаемого изделия. Внутренние вибраторы меньшего диаметра с более высокими частотами обычно используются для уплотнения бетонов с более высокой осадкой, используемых в промышленных бетонных изделиях.

При использовании внутренних вибраторов важно опускать вибратор вертикально в бетон, позволяя головке опускаться под собственным весом. Внутренние вибраторы не должны вдавливаться в бетон. Головка вибратора должна проникать в ранее установленные подъемники бетона на 6 дюймов (150 мм). Если между размещением последующих подъемников проходит значительный промежуток времени, может потребоваться отрегулировать предыдущий подъем перед укладкой дополнительного бетона, чтобы свести к минимуму возможность образования линий заливки и холодных швов.

Как отмечалось ранее, время вибрации будет варьироваться в зависимости от размера используемого вибратора, обрабатываемости бетона и глубины бетонного элемента. По данным Portland Cement Association, время укладки от 5 до 15 секунд обычно обеспечивает адекватное уплотнение. Другое общее практическое правило – позволить вибратору опуститься под собственным весом, а затем удалить вибратор со скоростью примерно 3 секунды на вертикальный фут (300 мм). Бетон должен двигаться, чтобы заполнить отверстие, оставленное вибратором; в противном случае повторная установка ближайшего вибратора на короткое время должна решить проблему.Затем следует снова вставить вибратор достаточно близко к последнему месту, чтобы радиус действия перекрывал последнее.

Сотрудники должны ознакомиться с каждым вибратором и конструкцией смесей, используемых на заводе. Изменения внешнего вида поверхности бетона и звука или ощущения вибратора часто являются хорошими показателями того, что бетон должным образом укреплен. Крупные пузырьки воздуха должны перестать подниматься на поверхность, так как крупные частицы заполнителя встраиваются в бетон, и на поверхности должна появиться тонкая пленка раствора (блеск).По данным Американского института бетона, высота звука внутреннего вибратора обычно уменьшается, когда вибратор изначально вставлен в бетон, потому что частота будет уменьшена. Затем частота будет немного увеличиваться, а затем стабилизироваться, когда в бетоне не будет захваченного воздуха. Операторы вибратора должны ознакомиться с этими простыми индикаторами.

Операторы вибратора

также должны помнить о сильно армированных участках и местах больших блокировок, которые могут потребовать увеличения времени вибрации.Учет качества сформированных поверхностей и дефектов во время инспекции после заливки является важным шагом для определения того, были ли соблюдены надлежащее вибрационное оборудование и процедуры. Согласно Руководству по контролю качества для заводов по производству сборных железобетонных изделий NPCA, формованные поверхности должны быть относительно свободными от дыр и сотовых участков. Наличие полос песка, вызванных сильным просачиванием и потерей раствора, а также трещин, вызванных растрескиванием раствора при усадке при высыхании, часто указывает на чрезмерную вибрацию, перемещение бетона с помощью вибратора и использование вибратора неправильного размера.

Следует отметить, что конструкция бетонной смеси, методы укладки и состояние опалубки также могут способствовать возникновению ряда ранее упомянутых дефектов. Однако обеспечение производственного персонала надлежащим вибрационным оборудованием и обучением должно значительно сократить время и деньги, затрачиваемые на заполнение дыр и ремонт сотовых участков.

American Piledriving Equipment Inc.

Вибропривод / экстрактор, модель 200-6 с блоком питания модели 700 APE Model 200, 200T и 200-6 – это вибропогружатель / экстрактор с регулируемой частотой, предназначенный для забивки и извлечения всех типов свай, включая лист, трубы, дерево, бетон, двутавровую балку, двутавровую балку и стальные пластины.Кроме того, вибратор можно использовать для уплотнения грунта, установки обсадных труб, а также при установке анкерных затворов и фитилей. Модель 200, 200T, 200-6 особенно подходит для забивки или извлечения свай, которые находятся рядом со зданиями или другими сооружениями. Это связано с тем, что модели 200, 200T и 200-6 вибрируют на более высоких частотах и, следовательно, меньше повреждают окружающие почвы. Глушитель вибратора APE 200, 200T и 200-6 представляет собой запатентованную многоступенчатую систему, состоящую из четырех больших резиновых эластомеров и восьми маленьких эластомеров.Большие резиновые эластомеры (технически называемые первой ступенью) используются во время всех операций по вождению и от легкой до средней экстракции. Вторая ступень состоит из восьми небольших эластомеров с высокой пропускной способностью, которые не вступают в зацепление до тех пор, пока кран не потянет примерно 50 тонн (45 тонн) тяги каната. Большая английская булавка, установленная внутри смотровой щели, показывает общее натяжение лески в тоннах. Во время извлечения английская булавка перемещается вниз в смотровом отверстии. Один дюйм хода равен восьми тоннам натяжения лески. Эксцентрический момент 7600 кг-см (6600 фунт-дюймов) Частота (переменная) 1600 ударов в минуту (до 1800) Движущая сила при 1650 об / мин 231 метрическая тонна (255 тонн США) Амплитуда 30 мм (1.17 дюймов) Максимальное натяжение лески 1490 кН (167 тонн США) Подвешенный груз (с универсальным зажимом) 9 524 кг (21 000 фунтов) Длина 318 см (125 дюймов) Ширина горла 35 см (14 дюймов) Ширина в самом широком месте 43 см (17 дюймов) Высота (с коротким глушителем 223 кН (30 тонн) и зажимом) 153 см (60 дюймов) Высота 238 см (94 дюйма) Длина гидравлического шланга (стандарт) 46 метров (150 футов) Вес гидравлического шланга 680 кг (1500 фунтов) Технические характеристики блока питания: (Модель 700) Тип двигателя (Caterpillar) Сертификат C18 ACERT Tier III Мощность (Caterpillar) 522 кВт (700 л. Рабочая скорость (без нагрузки) От 800 до 2100 об / мин Давление привода (макс.) 344 бар (5000 фунтов на кв. Дюйм) Расход привода (переменный) 0-741 л / мин (0-196 галлонов в минуту) Давление зажима (макс.) 310 бар (5000 фунтов на кв. Дюйм *) Поток зажима 41 л / мин (10 галлонов в минуту) Масса 9,061 кг (19,975 фунтов) Длина 401 см (158 дюймов) Ширина 196 см (77 дюймов) Высота 259 см (102 дюйма) Гидравлический резервуар 2498 литров (660 галлонов) Топливный бак 662 литра (175 галлонов)

(спецификации и данные обновлены 05. 08.2008)

Погружные подвесные вибраторы

IV-95 состоит из вибробулавы и шланга из прорезиненной ткани с помещенным в него кабелем.

Герметичный корпус головки содержит трехфазный асинхронный двигатель с короткозамкнутым ротором и эксцентриковый груз, который создает возбуждающую силу при вращении.

Вибратор работает от трехфазного тока напряжением 220 В (127 В) и частотой тока 200 Гц.

При необходимости к одному преобразователю частоты тока можно подключить несколько вибраторов в соответствии с номинальной мощностью преобразователя частоты тока и вибратора. Вибраторы необходимо запускать последовательно с выдержкой времени, обеспечивающей полноценный запуск вибраторов.

Текущая модель вибратора работает с инвертором (преобразователем частоты).

ИВ-114 предназначен для уплотнения бетонной смеси с осадкой стандартного бетонного конуса в пределах 2-3 см, с применением послойного уплотнения до 1,25 см в неармированных и слабоармированных массивных бетонных блоках гидротехнического назначения. удобства.

Вибратор применяется в качестве подвесного оборудования, устанавливаемого на малогабаритные электромобили, краны, балки взлетно-посадочных полос и т. Д.

Вибратор представляет собой герметичный корпус, в верхней части которого находится трехфазный асинхронный двигатель с короткозамкнутым ротором, а в нижней части – вибрационный механизм.

Вибратор работает от трехфазной сети напряжением 380В.

Применение вибратора позволяет исключить непосредственный контакт оператора с вибратором, избавляя его от тяжелых ручных операций, осуществить комплексную механизацию заливки и уплотнения бетонной смеси низкой удобоукладываемости, повысить производительность труда и улучшить качество бетонных работ.

Характеристики	IV -95	IV -114
Диаметр рабочей части виброголовки, мм	75	133
Длина рабочей части вибробулавы, мм	440	1080
Длина тканевого шланга, мм	600	–—
Мощность электродвигателя, кВт	1,1	2,1
Частота тока Гц	200	50
Напряжение, В	127, 220; 3.	220, 380; 3
Частота вибрации, мин-¹	12000	8460
Радиус работы вибратора, мм	530	580
Производительность, м³ / час	19,0	68,0
Масса, кг	12	105
Средняя наработка на отказ согласно ТУ, час	200	300
Рабочий режим	S1	S1

Агент TSA подвешен над вибратором – RT USA News

После того, как Интернет загудел из-за сомнительного обращения сотрудника Управления транспортной безопасности с секс-игрушкой в ​​личном багаже ​​покровителя, они теперь заявляют, что жестко обрушились на виновного за их ненадлежащее поведение.

Феминистка-блогерша Джилл Филипович вылетела из аэропорта Нью-Джерси в начале этого месяца, но после приземления и проверки своего багажа была встречена неожиданной корреспонденцией, любезно любезно предоставленной любопытным агентом TSA.
