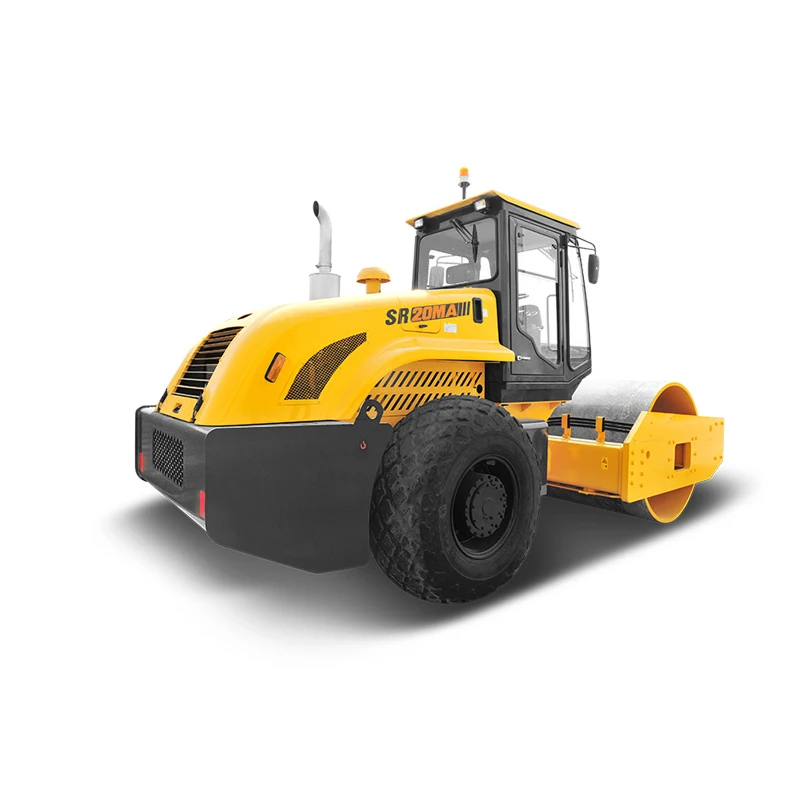

Каток дорожные Shantui SR20MP Технические характеристики

Каток Shantui SR20MP относится к категории мощных высокопроизводительных дорожных катков, оснащенных эффективной вибрационной установкой. Используются для уплотнения различных грунтов, в основном на начальном этапе закладки дорожного полотна.

Масса, кг	20000
Нагрузка на передний барабан, кг	10600
Нагрузка на задний мост, кг	10300
Статическая линейная нагрузка, Н/см	453
Скорость (вперед/назад), км/ч	2.55 – 5.03 – 8.3
Преодолеваемый уклон, %	30
Мин. диаметр поворота, мм	6100
Мин. клиренс, мм	395
Колесная база, мм	3140
Частота колебаний, Гц	28/32
Амплитуда колебаний (макс./мин.), мм	1.6/0.8
Вынуждающая сила, кН	355/220
Ширина барабана, мм	2140
Диаметр барабана, мм	1752
Угол поворота барабана, °	±36
Угол наклона в гориз. плоскости, °	±15
Двигатель	Shangchai D6114
Тип	Четырехтактный, с турбонаддувом и интеркулером
Мощность, кВт/об.мин.	128/2000
Кол-во цилиндров – диаметр×ход, мм	6-114×135
Рабочий объем, л	8.3
Макс. крутящий момент, Нм/об.мин.	672/1400
Мин. расход топлива, г/кВт*ч	220
Габаритные размеры Д×Ш×В, мм	6125×2425×3262
Высота кулачка, мм	100
Количество кулачков	154

Основные характеристики дорожного виброкатка Shantui SR20MP:

• Данный каток относится к категории крупногабаритной и тяжелой спецтехники, его рабочая масса составляет 20 тонн.
• Каток оснащен четырехтактным двигателем Shangchai D6114 со встроенным турбонадувом и интеркулером. Мощность двигателя составляет 128 кВт при частоте вращения 2000 оборотов в минуту. Данный тип двигателя характеризуется как экономичный и экологичный.
• Каток Shantui SR20MP отличается хорошими ходовыми качествами, способен без труда преодолевать отрезки пути под уклоном в 30 градусов. Характеризуется также низким радиусом разворота и минимальным клиренсом (395 мм).
• Основным рабочим инструментом катка является мощный барабан, диаметр которого составляет 1752 мм, а ширина – 2140 мм. Также каток в качестве дополнительной опции может быть оснащен съемными зубьями.
• Высокий уровень производительности катка и качество утрамбовываемой поверхности обеспечивается за счет вибрационной установки. Её эффективность, в свою очередь, обеспечивается возможностью эксплуатации в двухчастотном режиме.
• Простота и удобство управления всеми функциями катка обеспечены гидравлической системой, основные комплектующие которой являются импортного производства.
• Удобство обслуживания двигателя, замена технических жидкостей обеспечено благодаря просторному моторному отсеку с открывающейся крышкой.
• Комфортабельные условия работы оператора обеспечены в соответствии с современными нормами эргономичности. Кабина оборудована кондиционером, имеется возможность установки системы обогрева. Соблюдены нормы шумоизоляции и снижения уровня вибрации салона.

Дорожный каток Shantui SR20MP является незаменимой спецтехникой для производства дорожно-строительных и дорожно-ремонтных работ. Эффективен при возведении железнодорожного полотна, асфальтовых покрытий аэропортов, портов, промышленных площадок.

ПОСТАВЩИКИ SHANTUI

ЗАПЧАСТИ SHANTUI

Вернуться к списку



Дорожные катки SHANTUI, вибрационные катки

%h~:~%m

%D
%d.%c.%y

E-Mail: [email protected]

Тел.: 8 (800) 234 66 99

Наименование: Артикул: Текст:



Дорожные катки SHANTUI незаменимы для производства дорожно-строительных работ, а также для ремонта уже существующего дорожного полотна. Они предназначены для качественной утрамбовки и уплотнения различных грунтов (песчаного, гравийного, щебеночного), а также для равномерной укладки асфальтового покрытия. Большинство моделей катков для большей производительности оснащены мощной вибрационной установкой, позволяющий значительно упростить и ускорить процесс уплотнения. Виброустановка позволяет также более качественно и максимально плотно утрамбовывать все виды грунтов. Виброкатки можно использовать для строительства таких важных объектов, как железнодорожные магитрали, взлетные полосы аэропортов, автомагистрали, портовые площадки. Процесс управления дорожными катками SHANTUI прост и удобен. Во многих моделях предусмотрены особые системы электронного мониторинга всех этапов производственных работ. Уплотнение измерительной аппаратуры может контролировать и проверять процесс сжатия автоматически.  Расшифровка обозначений: SR12MP                                    S-SHANTUI                               R-roller-каток                            12-масса 12 тонн                      М-механический привод             Р-кулачковый валец 2-двойная чистота вибрации Т-пневмошинный D-дорожный S-тихий

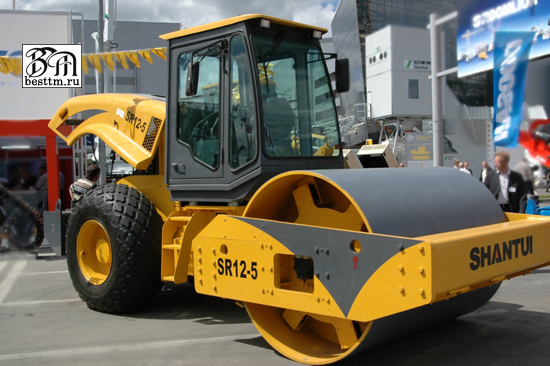

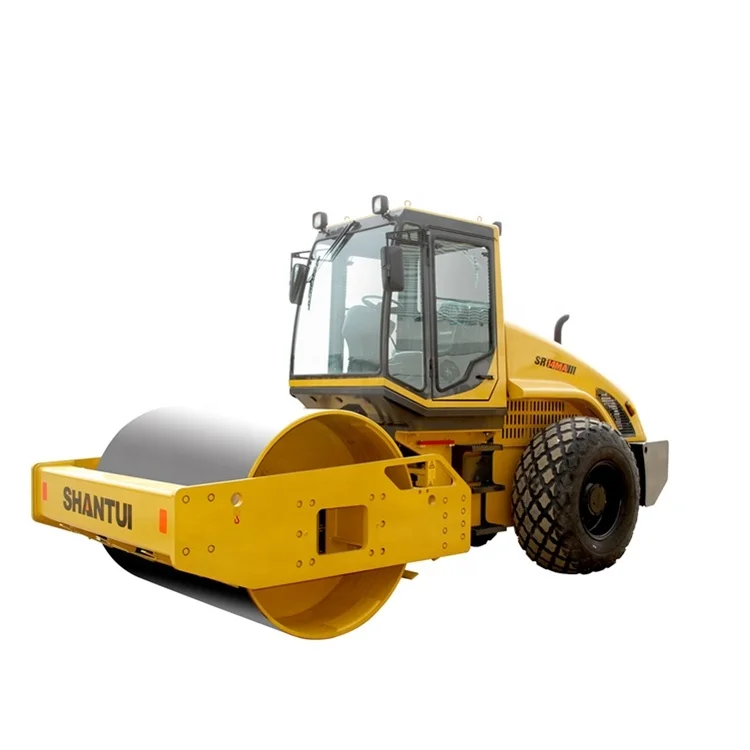

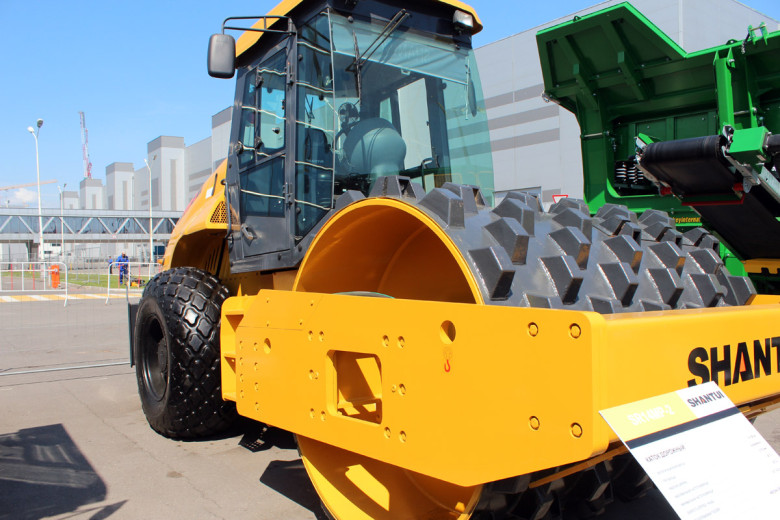

Модель	Shantui R12-5	Shantui R12P-5	Shantui SR14M-2	Shantui SR14MP-2	Shantui SR18M	Shantui SR18M-2	Shantui SR20M	Shantui SR20MP
Эксплутационная масса, т	12,3	13,4	14	15,1	18	18	20	20,3
Нагрузка на переднюю ось, т	7,1	8,25	7	8,1	9	9	9,9	10,7
Длина, мм	6021	6021	6085	6085	5990	5990	6125	6125
Ширина, мм	2402	2402	2315	2315	2345	2345	2425	2425
Высота, мм	3127	3127	3211	3211	3215	3215	3262	3262
Ширина вальца, мм	214	2140	2110	2100	2140	2140	2140	2140
Частота вибрации, высокая/низкая, Гц	30/33	30/33	30/30	30/30	30/30	28/32	28/32	28/32
Номинальная амплитуда, высокая/низкая, мм	1,8/1,0	1,4-0,78	1,73/0,87	1,37/0,77	2,0/1,0	2,0/1,0	2,0/1,0	1,6/0,8
Центробежная сила, высокая/низкая, кН	270/180	270/180	272/138	272/138	330/190	330/240	355/210	355/210
Модель двигателя	WP6G140E22		WP6G125E22		6BTA5. 9-C155		Shangchai SC8D175
Мощность двигателя кВт/л.с.	105/142		92/125		114/155		129/175



теги: каток вибрационный shantui

Серия дорожных катков и катков – SHANDONG SHANTUI CONSTRUCTION MACHINERY IMP&EXP CO – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

ЦЕННОСТЬ, КОТОРАЯ РАБОТАЕТ SM Shantui Construction Jining City, Шаньдун, КИТАЙ ЭЛЕКТРОННАЯ ПОЧТА: [email protected] Shantui Construction Machinery Co., Ltd. недавно стала флагманом Shandong Heavy Industry Group сформирован в 2009 году. Дорожный каток и каток ЦЕННОСТЬ, КОТОРАЯ РАБОТАЕТ

КОРОЛИ ДОРОГ С Shantui обойдите своих конкурентов и сократите свои расходы! Вибрационные катки Shantui Все в сборе! 1 2

Добро пожаловать в Shantui! Дом ценности, которая работает ОТ БУЛЬДОЗЕРОВ ДО КАТОКОВ И УПЛОТНИТЕЛЕЙ… И НЕ ТОЛЬКО КАК ВЫ СКАЖЕТЕ «БУЛЬДОЗЕР» ПО-КИТАЙСКИ? Штаб-квартира большей части операций Shantui находится в огромном хорошо организованном промышленном парке в Цзинине.

Точно так же, как ведущие торговые марки стали заменять названия продуктов во всем мире, сообразительные китайцы часто говорят просто «Шантуй», когда говорят о бульдозерах. В этом есть смысл: Shantui — король горы в Китае, когда речь заходит о мускулистых машинах, которые приводили в действие большую часть феноменального строительного бума в Китае, длившегося четверть века. На протяжении десятилетий…

Серия дорожных катков КОРОЛИ ДОРОГ С Shantui обойдите своих конкурентов и сократите свои расходы! Вибрационные катки Shantui Все в сборе! Что происходит, когда цари горы в бульдозерах — люди, создавшие мускулистые машины, которые приводили в действие большую часть феноменального строительного бума в Китае, растянувшегося на четверть века, — направят свою вызывающую всеобщее восхищение команду исследователей и разработчиков, ценностно-ориентированные дизайнерские навыки и производственную мощь на то, чтобы прокладывать мостовые по всему миру? дороги и управление отходами? Результатом стала превосходная линейка катков и уплотнителей, обеспечивающих выдающуюся ценность, которая является отличительной чертой каждого Shantui.

..

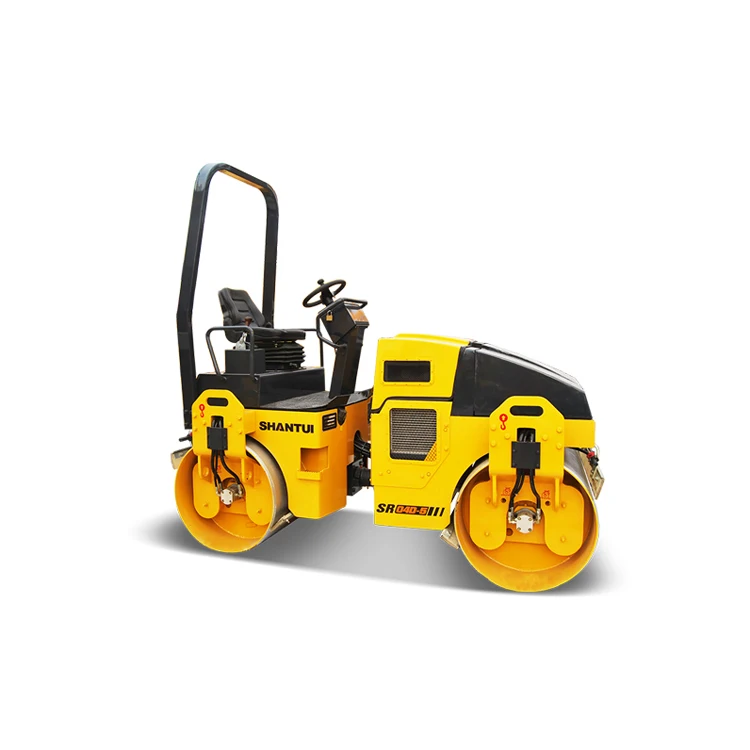

SR04D-5 SR13D SR14D ПРЕОДОЛЕВАЕМ ВЫБОРКИ НА ДОРОГАХ К УСПЕХУ SR04D-5 Серии тандемных катков SR04D-5 Небольшая рабочая лошадка для обработки дорожного покрытия. Технические характеристики: МОДЕЛЬ SR04D-5 Эксплуатационная масса (кг) 4066 Нагрузка на ось, передняя (кг) 2000 Статическая линейная нагрузка, передняя/задняя (Н/см) 145/145 Рабочая ширина (мм) 1380 Минимальный радиус поворота (мм) 2885 Барабан диаметр (мм) 900 Частота вибрации, высокая/низкая амплитуда (Гц) 50/50 Номинальная амплитуда, высокая/низкая (мм) 0,5/0,5 Центробежная сила, высокая/низкая (кН) 35/35 Угол поворота (°) ±30 Угол качания (°) ±10 Максимальная преодолеваемая способность (%) 30…

ПРЕОДОЛЕВАЕМ УДАРЫ НА ДОРОГАХ К УСПЕХУ SR13D SR14D Двухбарабанный каток для верхнего слоя с улучшенным охлаждением и стабильным управлением Небольшая рабочая лошадка для обработки верхнего слоя дорожного покрытия. Технические характеристики: Технические характеристики: МОДЕЛЬ SR13D МОДЕЛЬ SR14D Эксплуатационная масса (кг) 13100 Эксплуатационная масса (кг) 14000 Нагрузка на ось, передняя (кг) 6600 Нагрузка на ось, передняя (кг) 7000 Статическая линейная нагрузка, передняя/задняя (Н/см) 310/300 Статическая линейная нагрузка спереди/сзади (Н/см) 329/329 Рабочая ширина (мм) 2130 Рабочая ширина (мм) 2130 Минимальный радиус поворота (мм) 3870 Минимальный радиус поворота (мм) 4030 Диаметр барабана (мм) 1250 . ..

SR10\SR10P SR12-3\SR12P-3 SR12-5\SR12P-5 SR16\SR16P SR18\SR19P SR20-5\SR20P-5 SR26-5\SR26P-5 SR10\SR10P Дорожный каток среднего слоя с приводом Дана система и колеса с шипами «овечья лапка» Технические характеристики: SR10P SR10 10950 10120 Эксплуатационная масса (кг) МОДЕЛЬ: 6350 5980 Нагрузка на переднюю ось (кг) 277 259 2130 2130 Рабочая ширина (мм) 5880 5880 Минимальный радиус поворота (мм) 1650 1500 Диаметр барабана (мм) 30/36 30/36 Частота вибрации, высокая/низкая амплитуда (Гц) 1,6/0,8 2,0/1,0 Номинальная амплитуда, высокая/низкая (мм) 270/180 270/180 Центробежная сила, высокая/низкая ( кН) ±36 ±36 Угол поворота…

12-тонный дорожный каток серии SR12P-5 Export Kings of the Road Уплотняющий дорожный каток среднего слоя с системой DANA и колесами с выступами типа «овечья лапка» Уплотняющий мускул для средних слоев. Оснащен ведущим мостом DANA. Технические характеристики: Технические характеристики: МОДЕЛЬ SR12-5 SR12-3 SR12P-3 SR12P-5 МОДЕЛЬ: Эксплуатационная масса (кг) 12300 12000 12500 13450 Нагрузка на ось, передняя (кг) 7100 6900 7400 8250 Статическая линейная нагрузка, передняя/задняя (Н /см) 325 332 346 378 Рабочая ширина (мм) 2140 2140 2140 2140 Рабочая ширина (мм) Эксплуатационная масса (кг) Нагрузка на переднюю ось (кг) Статическая линейная нагрузка, передняя/задняя (Н/см) Минимальный поворот.

..

Серия 16t SR16P Готовы к выполнению более тяжелых работ Готовы к выполнению действительно тяжелых работ с помощью катка с овечьей лапой Технические характеристики: Технические характеристики: МОДЕЛЬ Нагрузка на переднюю ось (кг) 468 505 2140 2140 Рабочая ширина (мм) 5600 5600 Минимальный радиус поворота (мм) 1550 1752 Диаметр барабана (мм) Частота вибрации, высокая/низкая амплитуда (Гц) 28/32 28/32 Номинальная амплитуда, высокая/низкая (мм) 1,8/0,76 1,6/0,6 Номинальная амплитуда, высокая/низкая (мм) ) Центробежная сила, высокая/низкая (кН) 317/167 317/167 Центробежная сила, высокая/низкая (кН) Угол поворота (°) ±36 ±36 Угол поворота (°) Угол качания (°) ±12 ±12..

Готов к дроблению даже более тяжелых работ Готов к дроблению даже более тяжелых работ Технические характеристики: Технические характеристики: МОДЕЛЬ Эксплуатационная масса (кг) 11350 11850 Нагрузка на переднюю ось (кг) 530 554 Рабочая ширина (мм) 2140 2140 Рабочая ширина (мм) Минимум радиус поворота (мм) 5800 5800 Минимальный радиус поворота (мм) Диаметр барабана (мм) 1550 1752 Диаметр барабана (мм) Частота вибрации, высокая/низкая амплитуда (Гц) 29/33 29/33 Номинальная амплитуда, высокая/низкая (мм) ) 1,8/0,95 1,5/0,8 Номинальная амплитуда, высокая/низкая (мм) Центробежная сила, высокая/низкая (кН) 310/215 310/215 Центробежная сила, высокая/низкая (кН) Угол поворота (°). ..

ПРЕОДОЛЕВАЕМ УДАРЫ НА ДОРОГАХ К УСПЕХУ Серия 20t Больше веса, больше силы вибрации в сложных условиях БОЛЬШИЕ катки для более тяжелых работ SR26-5 Вперед!. Shantui Big Daddy Технические характеристики: МОДЕЛЬ SR20-5 Технические характеристики: SR20P-5 SR26-5 SR26P-5 26200 Король дорог в тяжелом весе. Когда ролики встречаются, они называют Большого Папочку «БОСС!» Рабочий вес (кг) Нагрузка на переднюю ось (кг) Рабочий вес (кг) 20000 20200 26000 Нагрузка на переднюю ось (кг) 13000 13200 17000 595 605 794 МОДЕЛЬ: 17200 Статическая линейная нагрузка, передняя/задняя (Н/см) 804 Статическая линейная нагрузка, передняя/задняя (Н/см) Рабочая…

SR14M-2\SR14MP-2 SR18M\SR18MP SR18M-2\SR18MP -2 SR20M\SR20MP SR20M-2\SR20MP-2 SR20M-E\SR20MP-E SR22M\SR22MP SR14M-2 Новая форма, современные усовершенствования конструкции Технические характеристики: SR14M-2 SR14MP-2 14000 15100 7000 8100 332 383 2110 2110 Рабочая ширина (мм) 6100 6100 Минимальный радиус поворота (мм) 1550 1752 Диаметр вальца (мм) 30/30 30/30 Частота вибрации, высокая амплитуда/низкая амплитуда (Гц) 1,73/0,87 1,37/0,77 Номинальная амплитуда, высокая /низкий (мм) 272/138 272/138 Центробежная сила, высокая/низкая (кН) ±36 ±36 Угол поворота (°) ±12 ±12 Угол качания (°) 30 30 Максимальная способность преодолевать подъем (%) 2,5 2,5. .

Все каталоги и технические брошюры SHANDONG SHANTUI CONSTRUCTION MACHINERY IMP&EXP CO

1. SG18-3

   2 страницы

2. SE470LC

   2 страницы

3. SD22S

   2 страницы

4. Dh27B2 FL

   2 Страницы

5. 23 тыс. дирхамов

   2 страницы

6. SD32

   2 страницы

7. SD32W

   2 страницы

8. SP90Y

   2 страницы

9. Бетонная техника Серия

   24 страницы

10. Серия вилочных погрузчиков

    6 страниц

11. Руководство по продукту

    36 страниц

12. Серия колесных погрузчиков

    16 страниц

13. Автогрейдер Серия

    6 страниц

14. Серия бульдозеров

    26 страниц

Архивные каталоги

1. Серия колесных погрузчиков

   6 страниц

2. Трубоукладчик серии SP

   2 страницы

3. Компакторы для захоронения отходов SR28MR

   2 страницы

4. Экскаватор

   9 страниц

5. Вибрационные катки SR28MR

   2 страницы

6. Вибрационные катки SR22M

   2 страницы

7. Вибрационные катки SR20M

   2 страницы

8. Вибрационные катки СР18М-2

   2 страницы

9. Вибрационные катки SR18M

   2 страницы

10. Вибрационные катки SR18SR19P

    2 страницы

11. Вибрационные катки SR16

    2 страницы

12. Вибрационные катки SR13D

    2 страницы

13. Вибрационные катки SR12

    2 страницы

14. Автогрейдер серии SG18-2

    2 страницы

15. Бульдозер серии SD42-3

    2 страницы

16. Бульдозер серии SD32W

    2 страницы

17. Бульдозер серии SD32D

    2 страницы

18. Бульдозер серии SD32

    2 страницы

19. Бульдозер серии SD23

    2 страницы

20. Бульдозер серии SD22S

    2 страницы

21. Бульдозер серии SD22R

    2 страницы

22. Бульдозер серии SD22F

    2 страницы

23. Бульдозер серии SD22E

    2 страницы

24. Бульдозер серии SD22D

    2 страницы

25. Бульдозер серии SD22C

    2 страницы

26. Бульдозер серии SD22

    2 страницы

27. Серия бульдозеров SD16TL

    2 страницы

28. Бульдозер серии SD16T

    2 страницы

29. Бульдозер серии SD16R

    2 страницы

30. Бульдозер серии SD16L

    2 страницы

31. Бульдозер серии SD16F

    2 страницы

32. Бульдозер серии SD16C

    2 страницы

33. Бульдозер серии SD16

    2 страницы

34. Бульдозер серии SD13S

    2 страницы

35. Бульдозер серии SD13

    2 страницы

Compare

Remove all

Compare up to 10 products

SHANTUI Dual Drum Vibratory Roller SR13D

SHANTUI Dual Drum Vibratory Roller SR13D

Price: $135,000

Price：$60001~70000

Year：2021

Топливо：Дизель

Отчет о проверке Спецификация автомобиля Функция автомобиля Подробнее

Отчет о проверке

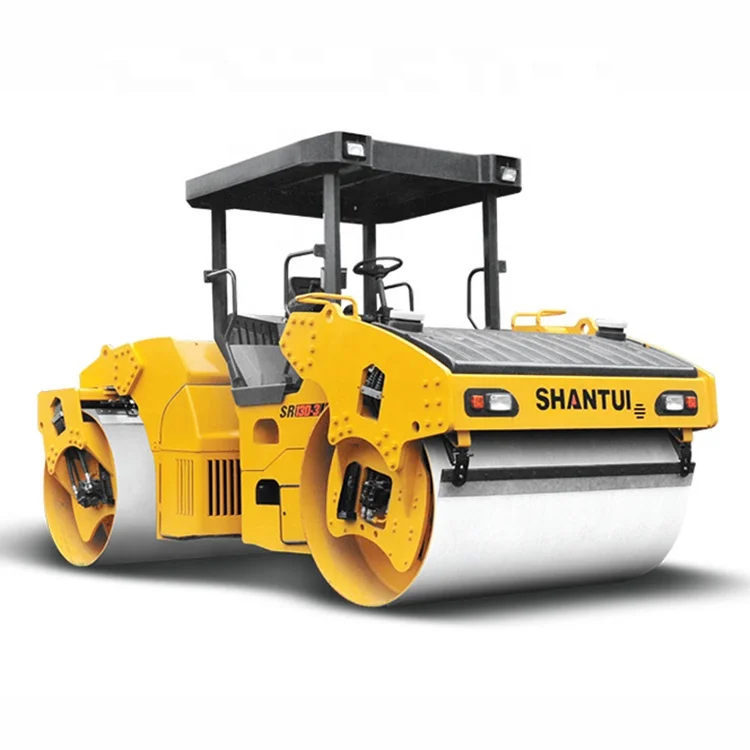

Двухвальцовый вибрационный каток SHANTUI SR13D
