Технические характеристики JCB 3CX подрядчик. Экскаватор-Погрузчик.

Эксплуатация

Максимальный вес	8070 кг
Объем топлива	160 л.
Объем жидкости гидравлической системы	132 л.
Объем жидкости масляной системы	15 л.
Объем жидкости системы охлаждения	18.5 л.
Объем жидкости трансмиссии	16 л.
Объем жидкости передней оси	16 л.
Объем жидкости задней оси	16 л.
Радиус поворота	6900 мм
Размер передних шин 2wd / 4wd	16/17×20 10PR сцепление с дорогой или промышленные
Размер задних шин 2wd/4wd	18.4×26 12PR сцепление с дорогой или промышленные
Рабочее напряжение	12 В
Сила тока генератора	95 амперы

Трансмиссия

Тип трансмиссии	автоматическая трансмиссия с силовым переключением передач
Количество передних передач	4
Количество задних передач	4
Максимальная скорость вперед	38. 3 км/ч
Максимальная задняя скорость	38.3 км/ч

Размеры

Длина транспорта	5620 мм
Ширина транспорта	2240 мм
Высота транспорта	3610 мм
Высота до верхней части кабины	2910 мм
Колесная база	2170 мм
Клиренс	370 мм

Погрузчик

Объем ковша	1 м3
Ширина ковша	2235 мм
Усилие отрыва ковша	64 кН
Грузоподъемность на полную высоту	3229 кг
Клиренс при максимальной высоте разгрузки	2740 мм
Вылет при максимальной высоте разгрузки	780 мм
Глубина копания	100 мм

Обратная лопата

Сила копания ковша в разложенном состоянии	5373. 7092` кг
Нагрузка при максимальном подъеме в сложенном состоянии	1451 кг
Нагрузка при максимальном подъеме в разложенном состоянии	719 кг
Высота загрузки в сложенном состоянии	3840 мм
Высота загрузки в разложенном состоянии	4720 мм
Вылет при высотной загрузке в сложенном состоянии	2740 мм
Вылет при высотной загрузке в разложенном состоянии	3660 мм
Глубина копания в сложенном состоянии	4240 мм
Глубина копания в разложенном состоянии	5460 мм
Вылет от шарнирного соединения в сложенном состоянии	5370 мм
Вылет от шарнирного соединения в разложенном состоянии	6520 мм
Сила копания ковша в сложенном состоянии	5373. 7 кг

Двигатель

Производитель	JCB
Эффективная мощность	72.8 кВт
Полная мощность	74.6 кВт
Объем двигателя	4.4 л.
Мощность измеренная при	2200 об/мин.
Крутящий момент измерен при	1300 об/мин.
Количество цилиндров	4
Максимальный эффективный крутящий момент	565. 4 Нм
Аспирация	турбо

Гидравлика

Тип насоса	система с открытым центром с двухпоточными насосами и гидрорегулятором расхода
Пропускная способность насоса	81 л/мин
Давление перепускного клапана	25165.8 кПа

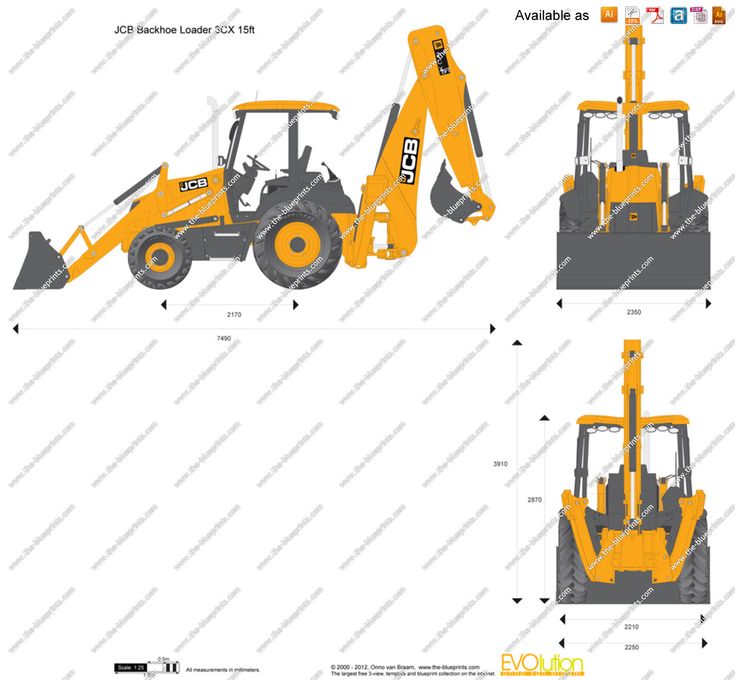

Размеры

1. Длина транспорта	5620 мм
2. Ширина транспорта	2240 мм
3. Высота транспорта	3610 мм
4. Колесная база	2170 мм
5. Клиренс	370 мм
6. Высота до верхней части кабины	2910 мм

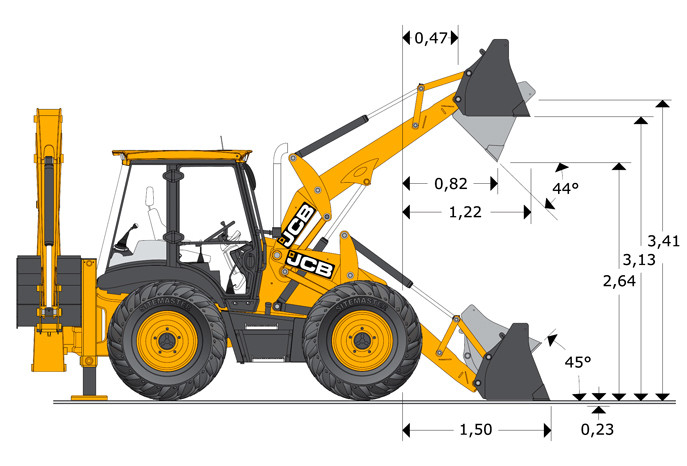

Погрузчик

7. Клиренс при максимальной высоте разгрузки	2740 мм
8. Вылет при максимальной высоте разгрузки	780 мм
9. Глубина копания	100 мм

Обратная лопата

10. Высота загрузки в сложенном состоянии	3840 мм
11. Вылет от шарнирного соединения в сложенном состоянии	5370 мм
12. Глубина копания в сложенном состоянии	4240 мм
13. Вылет при высотной загрузке в сложенном состоянии	2740 мм

габариты, расход топлива в час, вес

Автор Червоненко Александр Викторович На чтение 8 мин Просмотров 10. 4к. Опубликовано 2020-04-07 Обновлено 2020-06-24

Экскаватор-погрузчик 3CX — это базовая модель целой линейки техники с разновеликими пневматическими колёсами. Основное оборудование, которое устанавливают на машину — землеройное и погрузочное, но производители предусмотрели возможность агрегатирования с другими навесными орудиями вплоть до ручных инструментов.

Такая конструкция делает JCB 3CX универсальной машиной, востребованной во многих сферах народного хозяйствования.

Содержание

1. Область применения
2. Рабочие параметры
3. Таблица № 1. Технические характеристики
4. Силовой агрегат
5. Таблица № 2. Параметры двигателя
6. Силовая передача, ходовая
7. Гидросистема
8. Компоновка
9. Габариты
10. Таблица № 3. Габариты
11. Ковш
12. Кабина
13. Исполнения
14. Эксплуатация, обслуживание
15. Плюсы, минусы
16. Цена, аналоги
17. Видео

Область применения

Первая модель экскаватора сошла со сборочной линии в далёком 1977 году. Его выпускают и по настоящее время, а конструкция постоянно подвергается изменению. Производитель регулярно применяет при производстве новые технологии, достижения в области машиностроения. Компания «ЖСБ» с гордостью заявляет, что эта модель наиболее распространённая в мире.

Популярность применения связана с надёжностью узлов, высокими рабочими показателями и универсальностью. JCB 3CX эффективно применяют на строительных площадках, складах, вдали от транспортных магистралей, коммунальном хозяйстве, в условиях агрессивной окружающей среды.

Рабочие параметры

Погрузчик выпускают как с двумя ведомыми колёсами, так и с полным приводом. Металлические детали подвергнуты дробемётной обработке, на них нанесена система покрытий, предохраняющих сталь от коррозии, воздействия абразивов и агрессивных химических веществ.

Таблица № 1. Технические характеристики

Наименование	Значение
Двигатель	JCB
Мощность, л. с. (кВт)	85 (63)
Скорость, км/ч	32
Клиренс на штатных покрышках, мм	370
Радиус разворота без торможения, м	8,1
Уровень звукового давления в кабине, дБА	72

Силовой агрегат

Изначально на машину устанавливали мотор марки Perkins 1004-40T. Это рядный четырёхцилиндровый дизель с турбонаддувом.

• В последних моделях его заменили на мотор собственного производства. Его конструкция скопирована с Perkins.
• Новый дизель оснастили электронной системой, управляющей впрыском топлива, что позволило снизить потребление горючего и уменьшить токсичность выхлопных газов.
• Кроме того, в конструкции двигателя не предусмотрен сажевый фильтр. Свободное прохождение отработанных газов снижает их возвратное попадание в картер мотора и увеличивает интервал замены масла.

Таблица № 2. Параметры двигателя

Наименование	Значение
Частота вращения, об/мин	3200
Объём цилиндров, л	4,4
Максимальный крутящий момент, Н·м (частота вращения, об/мин)	320 (1200)
Диаметр цилиндра (ход поршня), мм	103 (132)
Потребление топлива, л/ч	6-10
Вместимость бака для горючего, л	160
Норма токсичности выхлопных газов	Stage IIIB

Дополнительная информация! Машину снабдили технологией TORQUE LOCK. Она на 25% сокращает потребление дизтоплива, и на 10% увеличивает скорость передвижения.

Силовая передача, ходовая

Для погрузчика 3CX разработаны коробки скоростей двух типов: Powershift, Syncroshuttle.

• Они обе синхронизированные, но первая оснащена механическим переключателем скоростей и направления движения.
• Вторая имеет электрический привод, гидротрансформатор. Последний обеспечивает плавную смену скоростей в оптимальных диапазонах крутящего момента.

Механическая коробка передач на погрузчике 4-ступенчатая. Заказчику могут предложить АКПП с 6 ступенями, но предельные скорости у них примерно одинаковые: 39,8 и 38,3 соответственно.

Система управления машиной выполнена по гидростатическому типу. Она использует давление рабочей жидкости, создаваемое главным гидравлическим насосом. Чтобы независимо от текущего режима работы обеспечить управляемость, отбор гидромасла происходит через клапан приоритета.

В случае отказа двигателя предусмотрена аварийная система рулевого управления.

Торможение колёс осуществляет дисковый механизм, работающий в масляной ванне.

• Тормоза имеют механический сервопривод и саморегулирующуюся конструкцию.
• Такая комбинация обеспечивает снижение усилия нажатия на педаль, а также надёжную работу в различных условиях эксплуатации.

Кроме того, «мокрый» тип более долговечен, а фрикционные поверхности дольше сохраняют свою целостность.

Гидросистема

В базовой модели 3CX предусмотрена только гидросистема с открытым центром.

• Для ручного управления исполнительными механизмами применяют 3 насоса шестерёнчатого типа.
• Первый выдаёт 58 л/мин, второй и третий работают вместе, их суммарная производительность составляет 71 л/мин.

При номинальной подаче напор рабочей жидкости ограничен перепускным клапаном в пределах 25,1 МПа.

1. В моделях погрузчика, которые планируют задействовать в качестве привода для стационарного или ручного гидроинструмента предусмотрена установка системы с закрытым центром.
2. В ней применяют поршневой насос производительностью 165 л/мин совместно с технологией Advanced EasyControl.

Давление рабочей жидкости поддерживается на том же уровне, что и в открытой системе.

Для подключения ручного или стационарного гидрооборудования в конструкции системы предусмотрен отдельный вывод и рукав высокого давления длиной 9 м.

Последний наматывают на специальный барабан, который снижает вероятность повреждений при работе на площадке, защищая шланг, когда его не используют.

Компоновка

JCB 3CX выполнен по классической схеме.

1. Спереди расположен ковш для загрузки сыпучих материалов.
2. Сзади разместили землеройное оборудование с опорными стойками.
3. Двигатель, гидросистема укрыты покатым капотом, откидывающимся вперёд, и съёмными панелями, обеспечивающими хороший доступ в отсек для ремонта, обслуживания.
4. Наклон укрытия не загораживает рабочую зону, позволяя оператору полностью контролировать процесс погрузки.

Габариты

Массоразмерные характеристики модели соответствуют рабочим параметрам экскаватора. Колёсная база и ширина колеи обеспечивают машине устойчивость на неровной или наклонной поверхности. Рельефные покрышки, полный привод и блокировка дифференциала значительно повышают тяговое усилие трактора.

Таблица № 3. Габариты

Наименование	Значение
Масса эксплуатационная, кг	7700
Грузоподъёмность, кг	4640
Транспортная длина, мм	5620
Высота по крыше кабины, мм	3030
Ширина задней рамы (по опорам стабилизаторов), мм	2350
Колёсная база, мм	2170
Полная габаритная высота, мм	3610
Высота по центру рулевого колеса, мм	1940
Покрышки перед/зад	Sitemaster 12.5-18-10/16.9-28-12

Ковш

В базовом варианте на погрузчик устанавливают челюстной ковш номинальным объёмом 1 м³. Его геометрическая вместимость несколько меньше — 0,83 м³. Опционально на машину поставят ковш большего объёма, но обычно, стандартного вполне хватает, чтобы загрузить штатный кузов среднего грузовика за 5 минут.

Более интересным будет вариант установки ковша «шесть в одном».

• Им можно копать, загружать насыпные материалы, планировать территорию.
• Кроме того, его используют как бульдозерный отвал, захват для перемещения габаритных грузов, как вилочный погрузчик совместно со съёмными механизмами.

Землеройное оборудование представлено стрелой, рукоятью и обратной лопатой. Производитель предлагает ковши шириной от 230 до 950 мм. Заказчик устанавливает оборудование в зависимости от предполагаемых видов работ. Кроме того, на экскаватор можно навесить ковши шириной 1525 и 1830 для чистки траншей.

JCB 3CX оснащают стандартной или телескопической рукоятью.

• В первом случае глубина копания и резания составляет 4,24; 5,53 м соответственно.
• Усилие отрыва ковша будет 5,4 тс.
• При использовании выдвинутой рукояти параметры работы составляют 5,46; 6,35 м, 5,3 тс соответственно.

Для быстрой смены ковшей или инженерных орудий предусмотрена инновационная гидравлическая быстросъемная каретка. Она позволяет менять навесное оборудование безопасно, в соответствии с текущими и ожидаемыми законодательными нормами.

Кабина

• Большая площадь остекления облегчает оперирование машиной.
• Задние и боковые окна открываются частично или полностью.
• Доступ в кабину обеспечен с двух сторон, что сокращает время, необходимое оператору для занятия им рабочего места.
• Уплотнения дверей и окон поддерживают хорошую герметичность, пыле- и шумонепроницаемость.
• В кабине есть отопитель и система кондиционирования. Благодаря им машину можно эксплуатировать в жару или мороз.

Кроме того, комфортные условия для оператора создают большие зеркала заднего обзора, подрессоренное сиденье, радиосистема, магнитола с двумя колонками, очистители, омыватели переднего и заднего стекол.

Исполнения

Производитель выпускает несколько модификаций на базе основного аппарата:

• ECO;
• 3X Super;
• Super Sitemaster;
• Sitemaster;
• Sitemaster Plus;
• Sitemaster Turbo;
• Sitemaster Turbo Plus;
• Contractor;
• Pothole Master;
• Turbo.

Все они имеют примерно равные технические характеристики, но различную комплектацию и возможности агрегатирования с дополнительным оборудованием.

Эксплуатация, обслуживание

Для удобства проведения ТО все важные узлы силового агрегата, трансмиссии, гидросистемы расположены с одного борта. Это облегчает осмотр, сокращает время, необходимое оператору для проверки технического состояния машины.

• Капот полностью откидывается вперёд без демонтажа других деталей или узлов.
• Аккумуляторную батарею разместили впереди машины, что позволяет оперативно контролировать уровень электролита, его плотность.
• Смазку шарнирных узлов, заправку топлива или смену технических жидкостей осуществляют с уровня земли, что исключает применение подъёмных площадок или эстакад.

На погрузчике отсутствует система предварительной фильтрации воздуха. Очистка происходит благодаря выходу отработавших газов из выхлопной трубы. Такая система продлевает ресурс воздушного фильтра до плановой замены.

Благодаря системе тонкой очистки гидромасла, интервал смены рабочей жидкости увеличен до 5000 наработанных часов.

Плюсы, минусы

Технику JCB 3CX традиционно относят к выносливым и производительным аппаратам. Владельцы отмечают в модели хорошее качество сборки, продуманную конструкцию ходовой и комфортную кабину.

Погрузчик применяют в России без малого 30 лет. За это время операторы нашли ряд недостатков в его работе. Приведем самые значимые из них.

1. Быстрое истирание задних покрышек.
2. Низкое размещение габаритных огней, расположенных сзади: их легко разбить при движении назад о небольшую кучу мусора.
3. Чрезмерная выработка шарниров на стреле.
4. Проблемы с заказом оригинальных запчастей и их доставкой.

Цена, аналоги

Тем, кто хочет купить новый JCB 3CX придётся заплатить за него примерно 80 тыс. долларов. Покупателю необходимо учитывать курс валют, комплектацию и поставщика.

Модель с рук обойдётся на 25-40% дешевле. Тут всё зависит от года выпуска, технического состояния модели, базовой комплектации.

Схожие по характеристикам аналоги: экскаватор-погрузчик JCB 14M2WM, JCB 4CX, 4WS SM, TARSUS ElAZ 880 и 883, LiuGong CLG 777А, Komatsu WB 93R-5, Cat 432E.

Видео

Колёсный JCB 3CX прочно вышел в лидеры в нише машин комбинированного класса. Популярность модели обусловлена экономным расходом топлива в час, малым весом и габаритными размерами.

Эти характеристики позволяют применять машину одинаково эффективно на открытых и ограниченных площадях.

JCB 214E Series 4 Экскаватор-погрузчик Особенности и технические характеристики — www.MiniExcavatorThumbs.com

Фотография предоставлена: www.i35Equipment.com

Характеристики экскаватора-погрузчика JCB 214

• Погрузчик – Ищете немного больше силы в своей работе? с грузоподъемностью 6750 фунтов, усилием отрыва 11730 фунтов и ковшом объемом 1,25 куб. ярда это именно то, что вам нужно для выполнения работы.
• Обратная лопата – JCB 214 предлагает 14-футовую рукоять обратной лопаты в двух вариантах: классическая рукоять или версия с увеличенной глубиной копания для большего радиуса действия.
• Heavy Duty Build – Огромные задние опоры рамы и унифицированная цельная основная рама вместе со смазочными уплотнениями в важных соединениях обратной лопаты и штифтами и втулками большого диаметра делают эту машину долговечной.
• Безопасность –  Защитите свою машину с помощью сигнального ключа, который запирает и защищает топливо, кабину, гидравлику, двигатель для вашего удобства. Также в стандартную комплектацию входят аварийная сигнализация, стоп-сигналы и сигналы поворота для дополнительной видимости.
• Дизайн – Удобный эргономичный дизайн и панели для лучшей видимости и просторного салона, позволяющие работать в течение долгих часов.

 Технические характеристики экскаватора-погрузчика JCB 214

СТАТИЧЕСКИЕ РАЗМЕРЫ
Экскаваторы-погрузчики JCB серии 4 модели имеют монолитную основную раму для тяжелых условий эксплуатации, составную трансмиссию и полностью закрытый моторный отсек. Все отсеки для жидкостей и компонентов запираются ключом зажигания.
Модель машины	214e-2ВД	214e-4WD
	фут-дюйм (метр)	фут-дюйм (метр)
A Транспортная длина	23-0 (7. 01)	23-0 (7.01)
B Транспортная высота – стандартная обратная лопата	11-2 (3.40)	11-2 (3.40)
C Высота кабины/навеса	9-3 (2,82)	9-3 (2,82)
D Габаритная ширина с ковшом	7-4 (2,24)	7-4 (2,24)
E Клиренс – базовый блок	1-2 (0,36)	1-2 (0,36)
F Клиренс – передний мост	1-2 (0,36)	0-10 (0,25)
G Гусеница переднего колеса	5-11 (1,80)	6-1 (1,85)
H Колея задних колес	5-5 (1,65)	5-8 (1,73)
J Колесная база	6-11 (2. 11)	7-1 (2.16)
ЭКСПЛУАТАЦИОННАЯ ВЕС
Эксплуатационная масса включает машину, оснащенную стандартным ковшом погрузчика, 24-дюймовым ковшом обратной лопаты для тяжелых условий эксплуатации и полным уровнем жидкости.
Модель машины	214e-2ВД	214e 4WD
	фунтов (кг)	фунтов (кг)
Базовый блок – стандартная обратная лопата	13046 (5919)	13376 (6069)
Кабина , Экстрадиг	14368 (6519)	14698 (6669)
Добавить для:
Оператор SAE	176 (80)	176 (80)

ДВИГАТЕЛЬ
Четырехцилиндровый дизельный двигатель с прямым впрыском. Водяной насос с шестеренчатым приводом, чугунный картер двигателя, навинчиваемые масляный и топливный фильтры, сепаратор топлива/воды, двухэлементный воздушный фильтр, 21-дюймовый вентилятор. Блок цилиндров с исходным отверстием, система помощи при холодном запуске Thermostart.
Модель машины	214e-2ВД	214e-4WD
Производитель	Перкинс серии 1000
Рабочий объем	259 кубических дюймов (4,25 литра)
Стремление	натуральный	натуральный
Номинальные обороты двигателя
л.с. Номинальная мощность:	л.с. (кВт)	л.с. (кВт)
SAE Брутто	76 (56,7)	76 (56,7)
Сеть SAE	72 (53,7)	72 (53,7)
Максимальный крутящий момент:	фунт-фут (Нм)	фунт-фут (Нм)
SAE Брутто	214 (291)	214 (291)
Сеть SAE	210 (286)	210 (286)
Макс. Крутящий момент об/мин
РУЛЕВОЕ РУЛЕВОЕ
Силовая гидростатическая система, использующая главный гидравлический насос через приоритетный клапан рулевого управления. Аварийное отключение рулевого управления.
Модель машины	214e-2ВД	214e-4WD
Управляемые оси
	Гидростатический
Повороты руля – от упора до упора
	фут-дюйм (метр)	фут-дюйм (метр)
Диаметр поворота – без тормозов	25-3 (7,70)	26-5 (8.05)
Круг зазора погрузчика	33-10 (10. 31)	34-11 (10,64)

ЭКСКАВАТОР-ПОГРУЗЧИК серии 214e 4

СИСТЕМА ПОДДЕРЖКИ ДВИГАТЕЛЯ
Система поддержки двигателя предназначена для упрощения ежедневных проверок, текущего обслуживания и увеличения интервалов обслуживания. Тип топлива Топливный фильтр Воздухоочиститель Масляный фильтр и смазка Система охлаждения Дизель. Сменный навинчиваемый картридж плюс сепаратор воды/отложений Циклонный тип с двумя сухими элементами. Полнопоточный, спинонный фильтр. Характеристики для жаркого климата, давление до 7 фунтов на кв. дюйм (0,5 бар), 21-дюймовый всасывающий вентилятор. Напорный рекуператор со встроенной заливной горловиной.
ЭЛЕКТРООБОРУДОВАНИЕ И ПРИБОРЫ
Отрицательное заземление 12 В с использованием проводки и разъемов, соответствующих стандарту испытаний на проникновение воды и пыли IP67. Центральная панель предохранителей дополнена главными автоматическими выключателями на плюсовой клемме аккумуляторной батареи. Датчики Система оповещения Аккумуляторная батарея Звуковой сигнал Аксессуар Сигнал заднего хода Тахометр, температура охлаждающей жидкости двигателя, уровень топлива, счетчик моточасов. Звуковая и визуальная система для двигателя, трансмиссии, стояночного тормоза, состояния заряда аккумулятора, засорения воздушного фильтра. 12 В, 850 ампер при холодном пуске. Предварительный провод для маяка. Кнопка переднего звукового сигнала, установленная на рычаге переключения передач вперед-назад. Розетка 12 В на приборной панели. Стандартная посадка. Соответствует требованиям SAE.
ТРАНСМИССИЯ
Трансмиссии JCB разработаны и изготовлены специально для экскаваторов-погрузчиков JCB. Они имеют синхронизированное переключение на всех передачах и силовое переключение между передним и задним ходом. Наземные скорости рассчитаны на максимальную производительность. Выключатели трансмиссии на рычаге переключения главной передачи и рычаге управления погрузчиком.
Модель машины	214e-2WD	214e-4WD
Производитель
	Синхронный челнок
Гидротрансформатор	Одноступенчатый, двухфазный, диаметр 11 дюймов
Передаточное число гидротрансформатора
Передачи вперед/назад	4 вперед/4 назад
Выбор передачи	Синхронное переключение	Синхронное переключение
Управление челноком — F/R	Силовой челнок	Силовой челнок
Скорости движения	миль/ч (км/ч)	миль/ч (км/ч)
Шины оборудованы	19,5 л-24	19,5 л-24
Шестерня 1	3,4 (5,5)	3,4 (5,5)
Шестерня 2	5,1 (8,2)	5,1 (8,2)
Шестерня 3	10,9 (17,5)	10,9 (17,5)
Шестерня 4	20,6 (33,2)	20,6 (33,2)

ПЕРЕДНЯЯ ОСЬ
Передние мосты JCB разработаны и изготовлены специально для экскаваторов-погрузчиков и подходят для различных комбинаций шин.
Модель машины	214e-2ВД		214e-4WD
	Пламенный брус с фиксированным протектором		JCB Max-Trac Распределение крутящего момента
	фунтов (кг)		фунтов (кг)
Статическая грузоподъемность	36383 (16508)		36383 (16508)
Динамическая грузоподъемность	18300 (8303)		18300 (8303)
Рейтинг SAE J43	11362 (5155)		13440 (6098)
ЗАДНЯЯ ОСЬ
Задние мосты JCB разработаны и изготовлены специально для экскаваторов-погрузчиков и подходят для различных комбинаций шин.
Модель машины	214e-2ВД		214e-4WD
	JCB Max-Trac с внешним планетарным приводом
Ограниченное скольжение	Стандартная автоматическая система контроля тяги заднего моста
	фунтов (кг)		фунтов (кг)
Статическая грузоподъемность	55125 (25011)		55125 (25011)
Динамическая грузоподъемность	27562 (12505)		27562 (12505)
Рейтинг SAE J43	12956 (5878)		12956 (5878)
ЗОНА ОПЕРАТОРА
Соответствует требованиям SAE ROPS/FOPS Грузоподъемность 17632 фунта (8000 кг). Стандартные функции включают следующее:
				Навес
Сиденье на подвеске для тяжелых условий эксплуатации
Стационарное сиденье для тяжелых условий эксплуатации
Нагреватель/компрессор
Стеклоочистители передние и задние
Омыватели переднего и заднего стекол
Ремень безопасности 2 дюйма (опция 3 дюйма)
4 передних и 2 задних рабочих фонаря
Розетка 12 В
Антивандальная крышка для приборов
Стоп-сигналы, аварийная сигнализация, указатели поворота
Внутреннее зеркало заднего вида
Боковая приборная панель
Напольный коврик Deluxe
Подстаканник

---

Экскаватор-погрузчик JCB 3cx на заводе в мысе

Пожалуйста, войдите, чтобы получить расценки на этот автомобиль. Нажмите здесь, чтобы создать новую учетную запись.

23 фута 3 стороны 21 фут 5 Вылет заднего ковша



Макс. Мощность двигателя 63 кВт (85 л.с.) -или- 68,6 кВт (92 л.с.)

Макс. Глубина копания обратной лопатой 5,97 метров (19 футов-7 дюймов)



Самостоятельный привод и аренда с оператором

Имея один из крупнейших парков экскаваторов-погрузчиков в районе Йоркшира, мы можем обеспечить доставку на следующий рабочий день в такие районы, как Халл, Иммингем, Гримсби. , Сканторп, Линкольн, Шеффилд, Донкастер, Каслфорд, Гул, Селби, Йорк и Скарборо.

На протяжении многих лет экскаватор-погрузчик совершенствовался, чтобы стать чрезвычайно универсальным. Профессиональный оператор, обладающий знаниями и опытом, позволяющими использовать экстракоп, мощность, 6-в-1 и вилы в своих интересах , делает экскаватор-погрузчик отличным выбором при ограниченном бюджете.

JCB 3cx — лучший в мире экскаватор-погрузчик. Модель 3cx является продуктом философии эффективного дизайна JCB, отвечающей сегодняшним растущим ценам на топливо и заботе об окружающей среде с лучшей в своем классе эффективностью и низкими эксплуатационными расходами. Компания JCB применила инновационные технологии, чтобы выжать абсолютный максимум из каждой капли топлива на 3cx Eco.

В обычных циклах движения по дорогам, погрузки, земляных работ и холостого хода экскаватор-погрузчик 3cx Eco, оснащенный двигателем Dieselmax мощностью 63 кВт, обеспечивает среднюю экономию топлива до 16 %, а также более низкие уровни выбросов и шума. А благодаря увеличенным периодам между заправками вы получаете более продолжительный и продуктивный рабочий день.

Эффективность: компания JCB разработала EcoDig, стандартную гидравлическую систему с тремя насосами, которая обеспечивает такой же высокий гидравлический поток и давление, но при более низких оборотах двигателя, что позволяет экономить до 15 % топлива при земляных работах.

Модель 3cx Eco оснащена запатентованной технологией Torque-Lock (первый в мире гидротрансформатор с блокировкой, установленный на экскаваторе-погрузчике). EcoRoad снижает расход топлива до 25 %, но увеличивает скорость и рабочую зону до 10 %.

Еще одной функцией является гидравлический регулятор скорости (HSC), который автоматически отключает первый гидравлический насос при включении четвертой передачи. Это еще больше снижает расход топлива.

Качество сборки:  3cx Eco был протестирован во всех климатических условиях, включая арктические. На производственной линии каждый новый 3cx Eco проходит около 600 проверок производительности.

Гидравлические шланги одобрены для работы при температуре до -40°, и все материалы 3cx испытаны на экстремальные температуры и воздействие химикатов, соли, масла и солнечного света для обеспечения максимальной защиты.



Технические характеристики

	Статические размеры:		M      (фут-дюйм)
	A     Общая длина хода		5,62   (18-5)
	B     Межосевое расстояние		2,17  (7-1)
	C     Расстояние от центра поворота до центра заднего моста		1,36  (4-6)
	D     Зазор опор стабилизатора		0,37  (1-2)
	E     Зазор шкворня		0,52  (1–8)
	F     Высота центра рулевого колеса		1,94  (6-4)
	G     Высота крыши кабины		2,87  (9-5)
	H     Общий зазор		3,61  (11-10)
	J     Ширина задней рамы	2,35  (7-8)	2,24  (7-4) узкий вариант
	K     Ширина лопаты	2,35  (7-8)	2,23  (7-4) узкий вариант

	Размеры погрузчика:	с передней лопатой 6-в-1
	M     Высота разгрузки	2,72        (8–11)
	N     Перегрузка по высоте	3,20        (10-6)
	O     Высота пальца петли погрузчика	3,45        (11-4)
	P     Штифт выноса вперед	0,36        (1-2)
	Q     Досягаемость от земли (носка горизонтальная)	1,37        (4-6)
	R     Макс. вылет при полной высоте	1.15        (3–9)
	S     Вылет на полную высоту в полностью разгруженном состоянии	0,78        (2–7)
	T     Глубина копания	0,10        (0–4)
	U     Откатиться на землю	45°
	В     Угол разгрузки	43°
	Ширина раскрытия челюсти	0,95        (3-1)
	Размеры погрузчика:   данные о производительности вилочного погрузчика	Вилы 6-в-1 (передние) с ковшом
		M             (фут-дюйм)
	W     Вилы – длина зубьев	1.1           (3-7)
	Вилы – ширина захвата	0,08         (0–3,1)
	X     Вилы достигают уровня земли	2,66         (8,9)
	Y     Вылет вилки на полной высоте	2,25         (7–5)
	Z     Высота подъема вил – макс.	2,92         (9–7)
	Расстояние между вилами – мин.	0,2           (0–8)
	Расстояние между вилками – макс.	2.17         (7-3)
	SWL при центре нагрузки 500 мм	1000 кг (2205 фунтов)





	Размеры обратной лопаты:		3cx Extradig Модель
			M             (фут-дюйм)
	A     Максимальная глубина копания по SAE	доб.	5.46         (17-11)
		Восстановленный	4. 24         (13-11)
	SAE 2 фута с плоским дном	Доп.	5.43         (17-10)
		Восстановленный	4.21         (13-10)
	Максимальная глубина копания с ковшом с глубоким профилем	доб.	5,97         (19-7)
		Восстановленный	4,75         (15-7)
	B     Расстояние от уровня земли до центра заднего колеса	доб.	7.87         (25-10)
		Восстановленный	6,72         (22-1)
	C     Досягаемость от уровня земли до центра поворота	доб.	6.52         (21-5)
		Восстановленный	5.37         (17-7)
	D     Вылет – на полной высоте до центра поворота	доб.	3,66         (12-0)
		Восстановленный	2,74         (9-0)
	E     Боковое расстояние до центральной линии машины	доб.	7.09         (23-3)
		Восстановленный	5,94         (19-6)
	F     Рабочая высота SAE	доб.	6,35         (20-10)
		Восстановленный	5,53         (18-2)
	G     Максимальная высота загрузки	доб.	4,72         (15-6)
		Восстановленный	3,84         (12-7)
	Погрузочная высота по SAE	доб.	4.32         (14-2)
		Восстановленный	3. 4           (11-3)
	H     Общий ход шкворня		1.16         (3-10)
	Опция узкой задней рамы		1,05         (3–5)
	J     Вращение ковша	Скорость	201°
	Производительность обратной лопаты:		3cx Extradig модель
			кгс            (фунт-сила)
	Выемка ковша	Скорость	5385 кгс (11847 фунтов силы)
		Мощность	6228 кгс (13701 фунт-сила)
	Отрыв рукояти	Добав.	2255 кгс (4961 фунт-сила)
		Восстановить	3225 кгс (7095 фунтов силы)
			кг             (фунт)
	Грузоподъемность шарнира ковша при полном вылете	Добав. Добавить комментарий Отменить ответ
