Технические характеристики трактора JCB 3CX: габариты, вес

оглавление

• Общие сведения
• Преимущества и недостатки
• Модификации
• Технические характеристики
• Устройство
• Кузов
• Кабина
• Шасси
• Двигатель
• Коробка передач
• Расход дизельного топлива
• Тормоза и другие конструктивные узлы
• Обслуживание и ремонт

Трактор JCB 3cx – детище британских производителей J. C. Bamford Excavators Ltd. Интересна история создания этого вида строительной техники. В 1945 году в гараже Джозефа Бамфорда открылась собственная мастерская, где мастер работал над конструкцией тракторного прицепа. Изделие было успешно продано, а вырученные средства пошли на улучшение конструкции, что, в результате дало возможность создать модель универсального погрузчика MK 1, в котором дополнительно появился ковш экскаватора.

Погрузчик JCB-3CX

В 60-х годах у Бамфорда уже было 3000 000 фунтов, которые помогли мастеру расширить производство. Офисы компании JCB на сегодняшний день располагаются на 4-х континентах. 18 заводов обеспечивают продукцией 150 стран, причем 11 из них расположены в Великобритании.

Примечательно наличие широкого модельного ряда продукции JCB, наибольшая популярность среди которого принадлежит моделям JCB 3CX и JCB 4CX.

Общие сведения

Указанная модель создавалась три года, прошла многочисленные тестирования и испытания.

Целью использования техники являются земляные работы:

• разрабатываются грунты;
• транспортируется земля по строительному участку;
• грузится мусор в ковш самосвала;
• укладывается и уплотняется грунт.

Подобные операции применяются при выполнении работ строительного, коммунального или ремонтного типа.

Преимущества и недостатки

Основными плюсами трактора JCB 3CX являются следующие показатели:

• надежность и мобильность;
• универсальность;
• длительный срок службы;
• пониженный уровень шума.

Это идеальная техника, выдерживающая российские условия. Мощный экскаватор – погрузчик способен выдержать влияние тридцатиградусных морозов и палящего зноя.

К недостатками, по изучению отзывов потребителей, можно отнести:

• быстрый износ задних колес;
• низкое расположение задних габаритных огней;
• быстроту изнашивания шарниров стрелы;
• ненадежность гидроцилиндров на передней подвеске, приборной панели трактора jcb 3cx;
• сложность поиска запасных частей. Их можно найти, только связавшись с официальными дилерами компании – производителя, которые есть не везде.

Модификации

Помимо базовых вариантов, отечественный рынок обеспечен следующими модификациями экскаватора «JCB 3CX»:

• трактор JCB 3CX super — с увеличенными передними колёсами. Они одинаковы по размеру с задними;
• «JCB 3CX Sitemaster» – с наличием телескопической рукояти. Базовая комплектация рукояти имеет фиксированное положение;
• « JCB 3CX Contractor» – присутствует телескопическая рукоять и двигатель, повышена мощность;
• «JCB 3CX Potole Master» – есть планировочная дорожная фреза и подборный ковш, подметальная щётка. Модель предназначена для обслуживания автодороги.

Технические характеристики

Трактор JCB 3CX, технические характеристики которого предложены далее, может иметь некоторые особенности в зависимости от модификации. Они сводятся к различиям в конфигурации, использованного навесного оборудования. Переднюю навеску может обеспечивать использование:

• вилочного погрузчика,
• челюстного или обычного ковша.

Задняя навеска оснащена ковшом, где установлена телескопическая стрела. Технические характеристика указаны в таблице:

Технические характеристики	Значение
Вес техники	7 300 кг
Габариты длины, высоты, ширины	5 620 на 3 610 на 2 360 мм
Размер клиренса	370 мм
Вместимость ковша	0,48 м3
Расстояние максимального вылета погрузчика	2 420 мм
Возможность проникать в землю на глубину	от 4 240 до 5 580 мм
Уровень транспортной скорости	35 км/час
Вместимость бака для хранения топлива	160 л

Устройство

Экскаватор одинаково приспособлен для рентабельной эксплуатации на территории крупного парка или на малых участках, в частных владениях. Техника успешно сдается в аренду.

Кузов

Характеристика кузова зависит от модификации устройства. Базовая комплектация снабжена челюстным ковшом, ёмкость которого немного больше кубометра. Эти параметры позволяют экскаватору работать как фронтальному погрузчику.

Наличие телескопической рукояти обеспечивает увеличение возможностей рабочей зоны экскаватора «JCB 3CX». Благодаря универсальности кузова на него можно устанавливать дополнительное оборудование:

• гидромолот;
• бетоноукладочный бункер;
• грунтовые фрезы;
• щётки и снегоуборочный отвал.

Кабина

Кабина погрузчика JCB-3CX

В комфортной кабине трактора есть:

• остекленные площади, обеспечивающие хороший обзор;
• защитная система оператора;
• система защиты от шума;
• кондиционирование;
• большие двери с форточками;
• эргономичное расположение рычагов и приборной панели.

Шасси

Оборудование этой части экскаватора обеспечивает технике максимальные возможности. Характеристики позволяют применять его в сельском хозяйстве. Причем в модификации «Супер» задние и передние колеса одинаковы по размерам.

Двигатель

Практически на холостом ходу крутящий момент мотора имеет огромный потенциал. Для этого производитель использовал оригинальный подход – установку:

• фильтра-водоотделителя;
• противоточного клапана на масляном фильтре;
• самоочищающегося фильтра в системе подачи воздуха;
• отведения воздухозаборника в бок, для удобства обслуживания.

Коробка передач

В разновидностях модификаций коробка может дополняться гидротрансформатором и электрическим управлением с возможностью:

• плавного переключения;
• легкого изменения скорости и направления, даже если машина перегружена;
• системы оповещения (уровень заряда аккумулятора).

Расход дизельного топлива

Нормы расхода горючего составляют 8 литров на 1 моточас работы.

Тормоза и другие конструктивные узлы

У тормозной системы есть все возможности надежно и эффективно обеспечивать торможение трактора, благодаря наличию сервоприводов.

Обслуживание и ремонт

Механизм	Действие	Часы
		500 6 мес.	1000 12 мес.	2000 24 мес.
Двигателя
Масла и фильтров	заменить	каждые 500 часов
Воздушного фильтра внешнего типа	заменить		●	●
Воздушного фильтра внутреннего типа	заменить			●
Топливного фильтра	заменить	●	●	●
Уровня антифриза	проверить	●	●	●
Ремня генераторного	проверить	●	●	●
Трансмиссии, мостов, рулевой
Уровня масла в коробке передач	проверить	●
Масла в коробке передач	заменить		●	●
Фильтра в коробке передач	заменить	●	●	●
Уровня масла в мостах + бортовая	проверить	●
Масла в мостах + бортовая	заменить		●	●
Давления колес	проверить	●	●	●
Гидравлики
Уровня масла	проверка	●	●
Масла	заменить			●
Масляного фильтра	заменить	●	●	●
Тормозов
Уровня тормозной жидкости	проверить	●	●	●
Тормозной жидкости	заменить			●
Стояночного тормоза	проверить	●	●	●

Трактор JCB 3CX, габариты которого обеспечивают высокую маневренность, создала английская компания J. C. Bamford Excavators Ltd (JCB).

Погрузчик JCB-3CX в работе

JCB 3CX – наиболее популярная модель этого бренда, один из лучших экскаваторов-погрузчиков в мире, созданный по специальной программе JCB Efficient Design. Лидируя на рынке строительной техники, изготовитель стремился, чтобы его продукция была конкурентоспособна.

Заключение

Описанная в статье техника JCB успешно работает в России, стала популярной среди механизаторов. Это надежный помощник при выполнении строительных, сельскохозяйственных и ремонтных работ.

Работа JCB 3CX

Марина

Дата публикации:

Март 26, 2018

Рейтинг статьи:

Загрузка…

Понравилась статья?

Да (2)

Нет (0)

Поделиться статьей

---

похожие статьи

габариты, расход топлива в час, вес

Автор Червоненко Александр Викторович На чтение 8 мин Просмотров 11. 4к. Опубликовано 2020-04-07 Обновлено 2020-06-24

Экскаватор-погрузчик 3CX — это базовая модель целой линейки техники с разновеликими пневматическими колёсами. Основное оборудование, которое устанавливают на машину — землеройное и погрузочное, но производители предусмотрели возможность агрегатирования с другими навесными орудиями вплоть до ручных инструментов.

Такая конструкция делает JCB 3CX универсальной машиной, востребованной во многих сферах народного хозяйствования.

Содержание

1. Область применения
2. Рабочие параметры
3. Таблица № 1. Технические характеристики
4. Силовой агрегат
5. Таблица № 2. Параметры двигателя
6. Силовая передача, ходовая
7. Гидросистема
8. Компоновка
9. Габариты
10. Таблица № 3. Габариты
11. Ковш
12. Кабина
13. Исполнения
14. Эксплуатация, обслуживание
15. Плюсы, минусы
16. Цена, аналоги
17. Видео

Область применения

Первая модель экскаватора сошла со сборочной линии в далёком 1977 году. Его выпускают и по настоящее время, а конструкция постоянно подвергается изменению. Производитель регулярно применяет при производстве новые технологии, достижения в области машиностроения. Компания «ЖСБ» с гордостью заявляет, что эта модель наиболее распространённая в мире.

Популярность применения связана с надёжностью узлов, высокими рабочими показателями и универсальностью. JCB 3CX эффективно применяют на строительных площадках, складах, вдали от транспортных магистралей, коммунальном хозяйстве, в условиях агрессивной окружающей среды.

Рабочие параметры

Погрузчик выпускают как с двумя ведомыми колёсами, так и с полным приводом. Металлические детали подвергнуты дробемётной обработке, на них нанесена система покрытий, предохраняющих сталь от коррозии, воздействия абразивов и агрессивных химических веществ.

Таблица № 1. Технические характеристики

Наименование	Значение
Двигатель	JCB
Мощность, л. с. (кВт)	85 (63)
Скорость, км/ч	32
Клиренс на штатных покрышках, мм	370
Радиус разворота без торможения, м	8,1
Уровень звукового давления в кабине, дБА	72

Силовой агрегат

Изначально на машину устанавливали мотор марки Perkins 1004-40T. Это рядный четырёхцилиндровый дизель с турбонаддувом.

• В последних моделях его заменили на мотор собственного производства. Его конструкция скопирована с Perkins.
• Новый дизель оснастили электронной системой, управляющей впрыском топлива, что позволило снизить потребление горючего и уменьшить токсичность выхлопных газов.
• Кроме того, в конструкции двигателя не предусмотрен сажевый фильтр. Свободное прохождение отработанных газов снижает их возвратное попадание в картер мотора и увеличивает интервал замены масла.

Таблица № 2. Параметры двигателя

Наименование	Значение
Частота вращения, об/мин	3200
Объём цилиндров, л	4,4
Максимальный крутящий момент, Н·м (частота вращения, об/мин)	320 (1200)
Диаметр цилиндра (ход поршня), мм	103 (132)
Потребление топлива, л/ч	6-10
Вместимость бака для горючего, л	160
Норма токсичности выхлопных газов	Stage IIIB

Дополнительная информация! Машину снабдили технологией TORQUE LOCK. Она на 25% сокращает потребление дизтоплива, и на 10% увеличивает скорость передвижения.

Силовая передача, ходовая

Для погрузчика 3CX разработаны коробки скоростей двух типов: Powershift, Syncroshuttle.

• Они обе синхронизированные, но первая оснащена механическим переключателем скоростей и направления движения.
• Вторая имеет электрический привод, гидротрансформатор. Последний обеспечивает плавную смену скоростей в оптимальных диапазонах крутящего момента.

Механическая коробка передач на погрузчике 4-ступенчатая. Заказчику могут предложить АКПП с 6 ступенями, но предельные скорости у них примерно одинаковые: 39,8 и 38,3 соответственно.

Система управления машиной выполнена по гидростатическому типу. Она использует давление рабочей жидкости, создаваемое главным гидравлическим насосом. Чтобы независимо от текущего режима работы обеспечить управляемость, отбор гидромасла происходит через клапан приоритета.

В случае отказа двигателя предусмотрена аварийная система рулевого управления.

Торможение колёс осуществляет дисковый механизм, работающий в масляной ванне.

• Тормоза имеют механический сервопривод и саморегулирующуюся конструкцию.
• Такая комбинация обеспечивает снижение усилия нажатия на педаль, а также надёжную работу в различных условиях эксплуатации.

Кроме того, «мокрый» тип более долговечен, а фрикционные поверхности дольше сохраняют свою целостность.

Гидросистема

В базовой модели 3CX предусмотрена только гидросистема с открытым центром.

• Для ручного управления исполнительными механизмами применяют 3 насоса шестерёнчатого типа.
• Первый выдаёт 58 л/мин, второй и третий работают вместе, их суммарная производительность составляет 71 л/мин.

При номинальной подаче напор рабочей жидкости ограничен перепускным клапаном в пределах 25,1 МПа.

1. В моделях погрузчика, которые планируют задействовать в качестве привода для стационарного или ручного гидроинструмента предусмотрена установка системы с закрытым центром.
2. В ней применяют поршневой насос производительностью 165 л/мин совместно с технологией Advanced EasyControl.

Давление рабочей жидкости поддерживается на том же уровне, что и в открытой системе.

Для подключения ручного или стационарного гидрооборудования в конструкции системы предусмотрен отдельный вывод и рукав высокого давления длиной 9 м.

Последний наматывают на специальный барабан, который снижает вероятность повреждений при работе на площадке, защищая шланг, когда его не используют.

Компоновка

JCB 3CX выполнен по классической схеме.

1. Спереди расположен ковш для загрузки сыпучих материалов.
2. Сзади разместили землеройное оборудование с опорными стойками.
3. Двигатель, гидросистема укрыты покатым капотом, откидывающимся вперёд, и съёмными панелями, обеспечивающими хороший доступ в отсек для ремонта, обслуживания.
4. Наклон укрытия не загораживает рабочую зону, позволяя оператору полностью контролировать процесс погрузки.

Габариты

Массоразмерные характеристики модели соответствуют рабочим параметрам экскаватора. Колёсная база и ширина колеи обеспечивают машине устойчивость на неровной или наклонной поверхности. Рельефные покрышки, полный привод и блокировка дифференциала значительно повышают тяговое усилие трактора.

Таблица № 3. Габариты

Наименование	Значение
Масса эксплуатационная, кг	7700
Грузоподъёмность, кг	4640
Транспортная длина, мм	5620
Высота по крыше кабины, мм	3030
Ширина задней рамы (по опорам стабилизаторов), мм	2350
Колёсная база, мм	2170
Полная габаритная высота, мм	3610
Высота по центру рулевого колеса, мм	1940
Покрышки перед/зад	Sitemaster 12.5-18-10/16.9-28-12

Ковш

В базовом варианте на погрузчик устанавливают челюстной ковш номинальным объёмом 1 м³. Его геометрическая вместимость несколько меньше — 0,83 м³. Опционально на машину поставят ковш большего объёма, но обычно, стандартного вполне хватает, чтобы загрузить штатный кузов среднего грузовика за 5 минут.

Более интересным будет вариант установки ковша «шесть в одном».

• Им можно копать, загружать насыпные материалы, планировать территорию.
• Кроме того, его используют как бульдозерный отвал, захват для перемещения габаритных грузов, как вилочный погрузчик совместно со съёмными механизмами.

Землеройное оборудование представлено стрелой, рукоятью и обратной лопатой. Производитель предлагает ковши шириной от 230 до 950 мм. Заказчик устанавливает оборудование в зависимости от предполагаемых видов работ. Кроме того, на экскаватор можно навесить ковши шириной 1525 и 1830 для чистки траншей.

JCB 3CX оснащают стандартной или телескопической рукоятью.

• В первом случае глубина копания и резания составляет 4,24; 5,53 м соответственно.
• Усилие отрыва ковша будет 5,4 тс.
• При использовании выдвинутой рукояти параметры работы составляют 5,46; 6,35 м, 5,3 тс соответственно.

Для быстрой смены ковшей или инженерных орудий предусмотрена инновационная гидравлическая быстросъемная каретка. Она позволяет менять навесное оборудование безопасно, в соответствии с текущими и ожидаемыми законодательными нормами.

Кабина

• Большая площадь остекления облегчает оперирование машиной.
• Задние и боковые окна открываются частично или полностью.
• Доступ в кабину обеспечен с двух сторон, что сокращает время, необходимое оператору для занятия им рабочего места.
• Уплотнения дверей и окон поддерживают хорошую герметичность, пыле- и шумонепроницаемость.
• В кабине есть отопитель и система кондиционирования. Благодаря им машину можно эксплуатировать в жару или мороз.

Кроме того, комфортные условия для оператора создают большие зеркала заднего обзора, подрессоренное сиденье, радиосистема, магнитола с двумя колонками, очистители, омыватели переднего и заднего стекол.

Исполнения

Производитель выпускает несколько модификаций на базе основного аппарата:

• ECO;
• 3X Super;
• Super Sitemaster;
• Sitemaster;
• Sitemaster Plus;
• Sitemaster Turbo;
• Sitemaster Turbo Plus;
• Contractor;
• Pothole Master;
• Turbo.

Все они имеют примерно равные технические характеристики, но различную комплектацию и возможности агрегатирования с дополнительным оборудованием.

Эксплуатация, обслуживание

Для удобства проведения ТО все важные узлы силового агрегата, трансмиссии, гидросистемы расположены с одного борта. Это облегчает осмотр, сокращает время, необходимое оператору для проверки технического состояния машины.

• Капот полностью откидывается вперёд без демонтажа других деталей или узлов.
• Аккумуляторную батарею разместили впереди машины, что позволяет оперативно контролировать уровень электролита, его плотность.
• Смазку шарнирных узлов, заправку топлива или смену технических жидкостей осуществляют с уровня земли, что исключает применение подъёмных площадок или эстакад.

На погрузчике отсутствует система предварительной фильтрации воздуха. Очистка происходит благодаря выходу отработавших газов из выхлопной трубы. Такая система продлевает ресурс воздушного фильтра до плановой замены.

Благодаря системе тонкой очистки гидромасла, интервал смены рабочей жидкости увеличен до 5000 наработанных часов.

Плюсы, минусы

Технику JCB 3CX традиционно относят к выносливым и производительным аппаратам. Владельцы отмечают в модели хорошее качество сборки, продуманную конструкцию ходовой и комфортную кабину.

Погрузчик применяют в России без малого 30 лет. За это время операторы нашли ряд недостатков в его работе. Приведем самые значимые из них.

1. Быстрое истирание задних покрышек.
2. Низкое размещение габаритных огней, расположенных сзади: их легко разбить при движении назад о небольшую кучу мусора.
3. Чрезмерная выработка шарниров на стреле.
4. Проблемы с заказом оригинальных запчастей и их доставкой.

Цена, аналоги

Тем, кто хочет купить новый JCB 3CX придётся заплатить за него примерно 80 тыс. долларов. Покупателю необходимо учитывать курс валют, комплектацию и поставщика.

Модель с рук обойдётся на 25-40% дешевле. Тут всё зависит от года выпуска, технического состояния модели, базовой комплектации.

Схожие по характеристикам аналоги: экскаватор-погрузчик JCB 14M2WM, JCB 4CX, 4WS SM, TARSUS ElAZ 880 и 883, LiuGong CLG 777А, Komatsu WB 93R-5, Cat 432E.

Видео

Колёсный JCB 3CX прочно вышел в лидеры в нише машин комбинированного класса. Популярность модели обусловлена экономным расходом топлива в час, малым весом и габаритными размерами.

Эти характеристики позволяют применять машину одинаково эффективно на открытых и ограниченных площадях.

Экскаватор-погрузчик JCB 3CX Sitemaster

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Меню

• Общие сведения об автомобиле
• Двигатель и технические характеристики
• Кабина автомобиля и оборудование
• Доставка

Общая информация грузовика

• Проданная дата: 10 август 2020
• Производитель: JCB
• Модель: 3CX SiteMaster
• Конфигурация оси: 4 x 2
• .
• Регистрационный номер: C901GUS
• Цвет: Желтый
• Тип двигателя: Четырехцилиндровый турбодизель
• Марка двигателя: Perkins
• Размер двигателя: 4000 куб.
• Передние тормоза: Барабаны
• Задние тормоза: Барабаны
• Трансмиссия: Полуавтоматическая
• Количество скоростей: 4
• Кабина: Day Cab
• Сиденья: 1

Размеры грузовика

• Длина 6,00 м
• Высота 3,75 м
• Ширина 2,50 м

Sotrex Limited может отправить ваш грузовик в любой порт мира

Sotrex предлагает всем своим клиентам полный комплекс услуг по доставке и доставке в любой порт мира. А также организация доставки низкорамными прицепами собственного производства из наших помещений в порт Великобритании. Мы организуем оформление всех таможенных документов Великобритании и позаботимся о том, чтобы ваш грузовик был доставлен вовремя и без повреждений. У нас есть счета со всеми основными судоходными линиями, работающими за пределами Великобритании, и мы можем предложить очень конкурентоспособные тарифы на доставку. С более чем 95% наших клиентов просят нас позаботиться об их потребностях в отгрузке и экспортной документации, редко найдется пункт назначения в мире, куда мы не отправили.

Мы можем организовать техосмотр автомобилей с помощью Intertek для Мозамбика, JEVIC для Замбии и Кении и SGS для Бурунди. После того, как ваш автомобиль будет осмотрен, мы организуем доставку в порт Великобритании и будем ждать коносамента от судоходной линии, который подтверждает статус отправлен на борт. Затем мы направим вам копию законопроекта на утверждение. После получения вашего подтверждения, что все верно, нам будет выдан оригинал коносамента. После получения мы отправим все необходимые документы DHL вам или вашему агенту по таможенной очистке в выбранный вами порт прибытия.

Ireland

Dublin

Mozambique

Maputo

Kenya

Mombasa

Namibia

Walvis Bay

Tanzania

Dar es Salaam

Nigeria

Lagos

South Africa

Durban

Malaysia

Порт Келанг

Сингапур

Суринам

Парамарибо

Гайана

Джорджтаун

Чили

Iquique

Trinidad and Tobago

Point Lisas

Jamaica

Kingston

Malta

Valletta

Finland

Hamina

Australia

Sydney

New Zealand

Auckland

Sri Lanka

Colombo

Пакистан

Карачи

Дубай

Джебель Али

Саудовская Аравия

Джидда

Кипр

Лимассол

Turkey

Mersin

Georgia

Poti

Romania

Constanta

Congo

Pointe Noire

Ghana

Tema

Cote d’Ivoire

Abidjan

+

Call us +44 (0) 1270 522 322

Другие аналогичные в наличии

Посмотреть все наши грузовики

• Экскаватор-погрузчик JCB 3CX Sitemaster

  Ссылка: FJA323Y

  6 950,00 фунтов стерлингов 8 687,50 долларов США

  Узнать больше ”

• Обратная лопата JCB 3CX Sitemaster

  № по каталогу: A775WFE

  10 950,00 фунтов стерлингов 13 687,50 долларов США

  Узнать больше ”

• Экскаватор-погрузчик JCB 3CX Sitemaster

  Ссылка: B391MSA

  10 950,00 фунтов стерлингов 13 687,50 долларов США

  Узнать больше ”

+

Ваш запрос получен, и один из наших сотрудников свяжется с вами как можно скорее.

Подпишитесь на нашу рассылку

Введите ниже свой адрес электронной почты, чтобы получать еженедельные обновления ассортимента.

Позвоните нам

+44 (0) 1270 522 322

WhatsApp нам

+44 (0) 7795 844 955

Есть вопрос? Отправьте нам сообщение, используя форму ниже.

Экскаватор-погрузчик JCB 3CX SitemasterREF: C901GUS

7 950,00 фунтов стерлингов 9 937,50 долларов США €9 142,50

Ваше сообщение

JCB 214E Серия 4 Экскаватор-погрузчик Особенности и характеристики — www.MiniExcavatorThumbs.com

Фотография предоставлена: www.i35Equipment.com

Характеристики экскаватора-погрузчика JCB 214

• Погрузчик – Ищете немного больше силы в своей работе? с грузоподъемностью 6750 фунтов, усилием отрыва 11730 фунтов и ковшом объемом 1,25 куб. ярда это именно то, что вам нужно для выполнения работы.
• Обратная лопата – JCB 214 предлагает 14-футовую рукоять обратной лопаты в двух вариантах: классическая рукоять или версия с увеличенной глубиной копания для большего радиуса действия.
• Heavy Duty Build – Огромные задние опоры рамы и унифицированная цельная основная рама вместе со смазочными уплотнениями в важных соединениях обратной лопаты и штифтами и втулками большого диаметра делают эту машину долговечной.
• Безопасность –  Защитите свою машину с помощью сигнального ключа, который запирает и защищает топливо, кабину, гидравлику, двигатель для вашего удобства. Также в стандартную комплектацию входят аварийная сигнализация, стоп-сигналы и сигналы поворота для дополнительной видимости.
• Дизайн – Удобный эргономичный дизайн и панели для лучшей видимости и просторного салона, чтобы вы могли работать долгие часы.

Технические характеристики экскаватора-погрузчика JCB 214

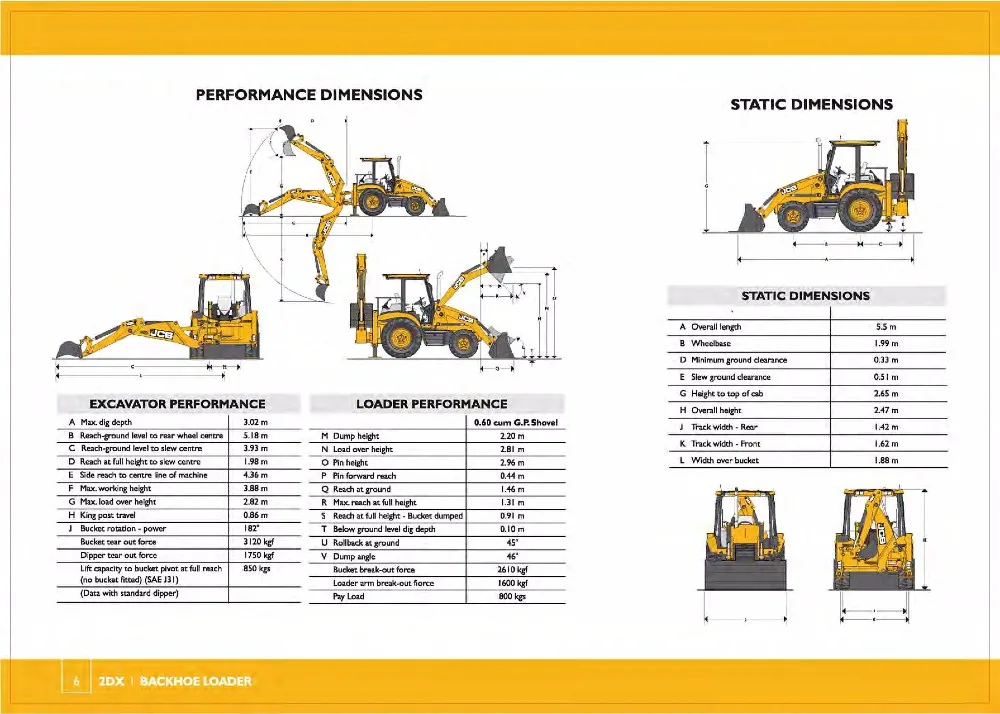

СТАТИЧЕСКИЕ РАЗМЕРЫ
Экскаваторы-погрузчики JCB серии 4 модели имеют монолитную основную раму для тяжелых условий эксплуатации, составную трансмиссию и полностью закрытый моторный отсек. Все отсеки для жидкостей и компонентов запираются ключом зажигания.
Модель машины	214e-2WD	214e-4WD
	фут-дюйм (метр)	фут-дюйм (метр)
A Транспортная длина	23-0 (7.01)	23-0 (7.01)
B Транспортная высота — стандартная обратная лопата	11-2 (3.40)	11-2 (3.40)
C Высота кабины/навеса	9-3 (2,82)	9-3 (2,82)
D Габаритная ширина с ковшом	7-4 (2,24)	7-4 (2,24)
E Клиренс – базовый блок	1-2 (0,36)	1-2 (0,36)
F Клиренс – передний мост	1-2 (0,36)	0-10 (0,25)
G Гусеница переднего колеса	5-11 (1,80)	6-1 (1,85)
H Задняя колея	5-5 (1,65)	5-8 (1,73)
J Колесная база	6-11 (2. 11)	7-1 (2.16)
ЭКСПЛУАТАЦИОННАЯ ВЕС
Эксплуатационная масса включает машину, оснащенную стандартным ковшом погрузчика, 24-дюймовым ковшом обратной лопаты для тяжелых условий эксплуатации и полным уровнем жидкости.
Модель машины	214e-2WD	214e 4WD
	фунтов (кг)	фунтов (кг)
Базовый блок – стандартная обратная лопата	13046 (5919)	13376 (6069)
Кабина , Экстрадиг	14368 (6519)	14698 (6669)
Добавить для:
Оператор SAE	176 (80)	176 (80)

ДВИГАТЕЛЬ
Четырехцилиндровый дизельный двигатель с прямым впрыском. Водяной насос с шестеренчатым приводом, чугунный картер двигателя, навинчиваемые масляный и топливный фильтры, сепаратор топлива/воды, двухэлементный воздушный фильтр, 21-дюймовый вентилятор. Блок цилиндров с исходным отверстием, система помощи при холодном запуске Thermostart.
Модель машины	214e-2WD	214e-4WD
Производитель	Перкинс серии 1000
Рабочий объем	259 кубических дюймов (4,25 литра)
Стремление	натуральный	натуральный
Номинальные обороты двигателя
л.с. Номинальная мощность:	л.с. (кВт)	л.с. (кВт)
SAE Брутто	76 (56,7)	76 (56,7)
Сеть SAE	72 (53,7)	72 (53,7)
Максимальный крутящий момент:	фунт-фут (Нм)	фунт-фут (Нм)
SAE Брутто	214 (291)	214 (291)
Сеть SAE	210 (286)	210 (286)
Макс. Крутящий момент об/мин
РУЛЕВОЕ РУЛЕВОЕ
Силовая гидростатическая система, использующая главный гидравлический насос через приоритетный клапан рулевого управления. Аварийное отключение рулевого управления.
Модель машины	214e-2WD	214e-4WD
Управляемые оси
	Гидростатический
Повороты руля – от упора до упора
	фут-дюйм (метр)	фут-дюйм (метр)
Диаметр поворота – без тормозов	25-3 (7,70)	26-5 (8.05)
Круг зазора погрузчика	33-10 (10. 31)	34-11 (10,64)

ЭКСКАВАТОР-ПОГРУЗЧИК серии 214e 4

СИСТЕМА ПОДДЕРЖКИ ДВИГАТЕЛЯ
Система поддержки двигателя предназначена для упрощения ежедневных проверок, планового технического обслуживания и увеличения интервалов обслуживания. Тип топлива Топливный фильтр Воздухоочиститель Масляный фильтр и смазка Система охлаждения Дизель. Сменный навинчиваемый картридж плюс сепаратор воды/отложений. Циклонный тип с двумя сухими элементами. Полнопоточный, спинонный фильтр. Спецификация для жаркого климата, давление до 7 фунтов на кв. дюйм (0,5 бар), 21-дюймовый всасывающий вентилятор. Напорный рекуператор со встроенной заливной горловиной.
ЭЛЕКТРООБОРУДОВАНИЕ И ПРИБОРЫ
Отрицательное заземление 12 В с использованием проводки и разъемов, соответствующих стандарту испытаний на проникновение воды и пыли IP67. Центральная панель предохранителей дополнена главными автоматическими выключателями на плюсовой клемме аккумуляторной батареи. Приборы Система оповещения Аккумуляторная батарея Звуковой сигнал Аксессуар Сигнал заднего хода Тахометр, температура охлаждающей жидкости двигателя, уровень топлива, счетчик моточасов. Звуковая и визуальная система для двигателя, трансмиссии, стояночного тормоза, состояния заряда аккумулятора, засорения воздушного фильтра. 12 В, 850 ампер при холодном пуске. Предварительный провод для маяка. Кнопка переднего звукового сигнала, установленная на рычаге переключения передач вперед-назад. Розетка 12 В на приборной панели. Стандартная посадка. Соответствует требованиям SAE.
ТРАНСМИССИЯ
Трансмиссии JCB разработаны и изготовлены специально для экскаваторов-погрузчиков JCB. Они имеют синхронизированное переключение на всех передачах и силовое переключение между передним и задним ходом. Наземные скорости рассчитаны на максимальную производительность. Выключатели трансмиссии на рычаге переключения главной передачи и рычаге управления погрузчиком.
Модель машины	214e-2WD	214e-4WD
Производитель
	Синхронный челнок
Гидротрансформатор	Одноступенчатый, двухфазный, диаметр 11 дюймов
Передаточное число гидротрансформатора
Передачи вперед/назад	4 вперед/4 назад
Выбор передачи	Синхронное переключение	Синхронное переключение
Управление челноком — F/R	Силовой челнок	Силовой челнок
Скорости движения	миль/ч (км/ч)	миль/ч (км/ч)
Шины оборудованы	19,5 л-24	19,5 л-24
Шестерня 1	3,4 (5,5)	3,4 (5,5)
Шестерня 2	5,1 (8,2)	5,1 (8,2)
Шестерня 3	10,9 (17,5)	10,9 (17,5)
Шестерня 4	20,6 (33,2)	20,6 (33,2)

ПЕРЕДНЯЯ ОСЬ
Передние мосты JCB разработаны и изготовлены специально для экскаваторов-погрузчиков и подходят для различных комбинаций шин.
Модель машины	214e-2WD		214e-4WD
	Пламенный брус с фиксированным протектором		JCB Max-Trac Распределение крутящего момента
	фунтов (кг)		фунтов (кг)
Статическая грузоподъемность	36383 (16508)		36383 (16508)
Динамическая грузоподъемность	18300 (8303)		18300 (8303)
Рейтинг SAE J43	11362 (5155)		13440 (6098)
ЗАДНЯЯ ОСЬ
Задние мосты JCB разработаны и изготовлены специально для экскаваторов-погрузчиков и подходят для различных комбинаций шин.
Модель машины	214e-2WD		214e-4WD
	JCB Max-Trac с внешним планетарным приводом
Ограниченное скольжение	Стандартная автоматическая система контроля тяги заднего моста
	фунтов (кг)		фунтов (кг)
Статическая грузоподъемность	55125 (25011)		55125 (25011)
Динамическая грузоподъемность	27562 (12505)		27562 (12505)
Рейтинг SAE J43	12956 (5878)		12956 (5878)
ЗОНА ОПЕРАТОРА
Соответствует требованиям SAE ROPS/FOPS Грузоподъемность 8000 кг (17632 фунта). Добавить комментарий Отменить ответ
