Велмаш гидроманипуляторы: Гидроманипулятор для леса ВЕЛМАШ VC8L74. ВЕЛМАШ-С

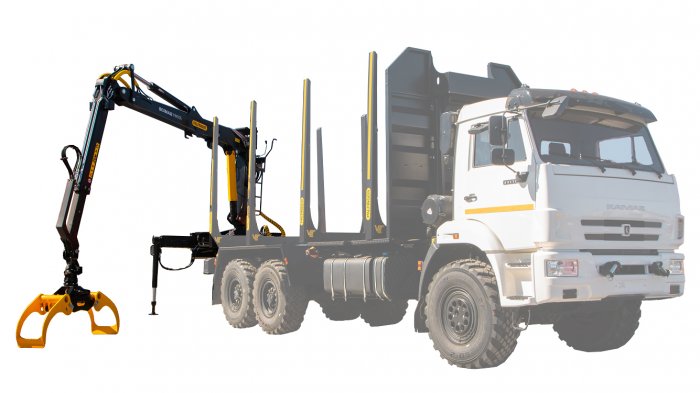

Гидроманипулятор для леса ВЕЛМАШ VC8L74. ВЕЛМАШ-С
PALFINGER ВЕЛМАШ VC8L – это кран более легкого, по сравнению с VM10L, класса: он обладает меньшим грузовым моментом – 8 тм и легче, чем VM10L на 240 кг.
- Рабочие температуры от -40 до +40.
- Манипулятор изготовлен из высокопрочной стали S500MC.
- литая вал-шестерня из металла с высокой износостойкостью и пониженной хрупкостью
- Гидрораспределитель RM-273 (NORD Гидравлик) обеспечивает высокую точность и плавность выполнения операций.
- РВД полностью защищены от негативного механического воздействия: они проходят сквозь подвеску Epslink (патент Epsilon).
- Емкость маслобака – 180 литров, что исключает перегрев масла даже при работе в период высоких плюсовых температур окружающего воздуха.
- Унифицированные аутригеры
- Масса крана 1580 кг (без захвата с ротатором, маслобака и масла в системе).
- Безопасность соответствует ГОСТ.
- Характеристики
- Сравнение
Технические характеристики
Грузовой момент | 80 кНм |
Максимальный вылет стрелы | 7. |
Грузоподъемность на мин. вылете | 2330 кг |
Грузоподъемность на макс. вылете | 1080 кг |
Угол поворота колонны | 420 ° |
Масса манипулятора (без захвата с ротатором) | 1580 кг |
Угол поворота вала ротатора | Бесконечно |
Схема грузоподъемности
Сравнение с другими моделями
VС8L74 | EPSILON С70L77 | |
---|---|---|
Момент грузовой, тм, не менее | 8 | 6,7 |
Угол поворота в горизонтальной плоскости, град., не менее | 420 | 425 |
Момент поворота в горизонтальной плоскости, кНм, (kgf.m), не менее | 17 (1734) | 18 (1835) |
Количество секций удлинителей, шт. | 1 | 1 |
Масса конструктивная в базовой комплектации, кг, не более (без рабочего органа, ротатора, подвески и элементов их присоединения, рабочей жидкости и смазочных материалов) | 1580 | 1690 |
Наибольший вылет, м, не менее (расстояние между вертикальными осями вращения колонны и рабочего органа в положении, когда сочленения «колонна-стрела», «стрела-рукоять» и рукоять находятся на горизонтальных линиях, удлинитель выдвинут полностью) | 7,4 | 7,7 |
Грузоподъёмность, кг, не менее (на максимальном вылете) | 1080 | 940 |
Габаритные размеры в транспортном положении, мм, не более: ширина/высота | 2500/2450 | 2250/2540 |
Фото и видео
2021-04-08Обновленная версия манипуляторов VM/VC

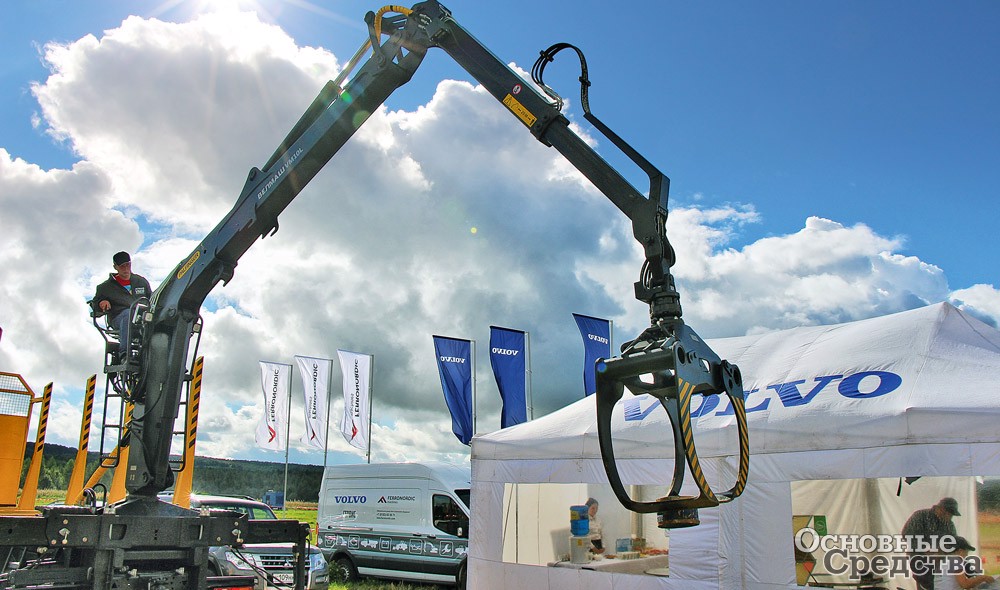

VC8L74

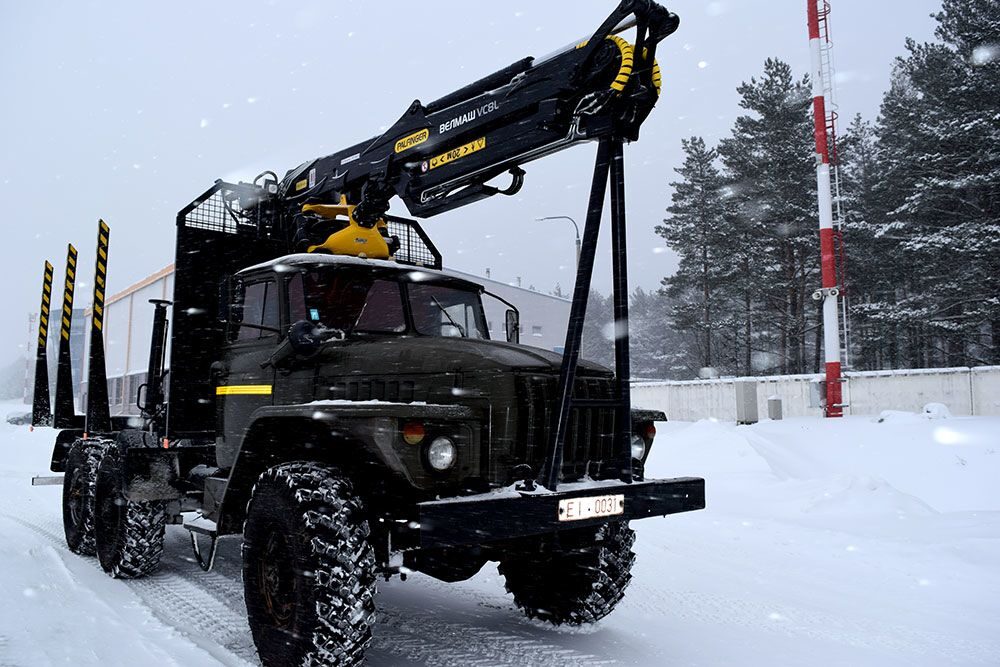

VC8L74
VC8L74
VC8L74
VC8L74
VC8L74
VC8L74
VC8L74
VC8L74
VC8L74
Брошюра (PDF)
Другие модели

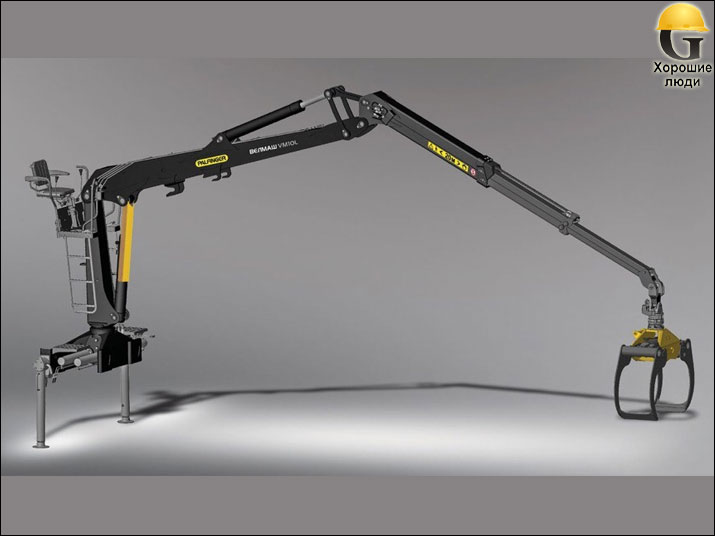

VM10L86
- Грузовой момент 100 кНм
- Максимальный вылет стрелы 8.
6 м
- Грузоподъемность на мин. вылете 2910 кг.
- Грузоподъемность на макс. вылете 1100 кг.
- Угол поворота колонны 425 °
Велмаш 10-74
- Момент грузовой, кНм / тм, не менее 98 / 10,0
- Угол поворота в горизонтальной плоскости, град., не менее 425
- Момент поворота в горизонтальной плоскости, кНм, не менее 24
- Количество секций удлинителей, шт. 1
- Масса конструктивная в базовой комплектации, кг, не более 1875*
