Уук 5 – УУК-5 (5 т) контейнер

УУК-5 (5 т) контейнер

Внимание, данный тип контейнеров выводится из эксплуатации !

Внутренние размеры контейнеров, размеры дверного проема, кубатура, вес пустого контейнера и вес полезной загрузки могут незначительно менятся в зависимости от производителя контейнера. В таблице указаны усредненные значения.

Вес пустого контейнера: 960 кг
Макс. загрузка: 4 000 кг
Вес при макс. загрузке, брутто: 4 960 кг
Внутренний объем: 10.47 м3
Длина Ширина Высота
Наружняя: 2 650 мм (8'8") 2 100 мм (6'11") 2 400 мм (7'10")
Внутренняя: 2520 мм 1 950 мм 2 130 мм
Дверной проем: 1 950 мм 2 100 мм

www.russotrans.ru

ГОСТ 18477-79* «Контейнеры универсальные. Типы, основные параметры и размеры»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

габаритные размеры, объем, собственный вес

Контейнеры грузоподъемностью 5 тонн используются для железнодорожных, автомобильных и морских перевозок, кроме того эти контейнеры часто используют в качестве небольших складов.

Пятитонные контейнеры широко использовались для грузоперевозок по территории бывшего СССР, а требования к габаритам и грузоподъемности устанавливались ГОСТ 18477-79 КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ Типы, основные параметры и размеры (Universal containers. Types. Basic parameters and dimensions).

В действующем на территории России ГОСТ Р 53350-2009 КОНТЕЙНЕРЫ ГРУЗОВЫЕ СЕРИИ 1 КЛАССИФИКАЦИЯ, РАЗМЕРЫ И МАССА, разработанном на основе международных стандартов ISO 668:1995 SERIES 1 FREIGHT CONTAINERS - CLASSIFICATION, DIMENSIONS AND RATINGS. это вид контейнеров не стандартизирован, для него продолжают применятся требования установленные в

ГОСТ 18477-79

ГОСТ 18477 определял 5 видов этих контейнеров:

  • УУК-5У — узкий пятитонный контейнер, ширина которого соответствует трехтонному
  • УУК-5 — стандартный пятитонный контейнер;
  • УУКП-5 — контейнер с увеличенной на 190 мм высотой
  • УУК-5(6) — контейнер с увеличенной до 6 тонн максимальной массой
  • УУКП-5(6) — контейнер с увеличенной до 6 тонн максимальной массой и увеличенной на 190 мм высотой

Таблица 1.1: Размеры и масса (брутто и нетто) пятитонного контейнера (по ГОСТ 18477-79).

Тип контенера УУК-5У УУК-5 УУКП-5
Внешние размеры
Длина, мм 2 100 2 100 2 100
Ширина, мм 1 325 2 650 2 650
Высота, мм 2 400 2 400 2 591
Внутренние размеры (не менее)
Длина, мм 1 980 1 980 1 980
Ширина, мм 1 216 2 515 2 515
Высота, мм 2 128 2 128 2 310
Размеры дверного проёма:
Ширина, мм 1 210 1 950 1 950
Высота, мм 2 090 2 090 2 280
Весовые параметры:
Вес контейнера, т 1,2 1,2 1,2
Грузоподъемность, т 3,8 3,8 3,8
Максимальная масса, т 5,0 5,0 5,0
Объем контейнера (м3) 5,1 10,4 11,0

Таблица 1.1: Размеры и масса (брутто и нетто) 5-ти тонных контейнеров повышенной грузоподъемности УУКП-5(6) и УУК-5(6) (по ГОСТ 18477-79).

Обозначение Размеры Объем
(не менее) , м3		 Масса брутто
(макс.), т
Наружные Внутренние, не менее
Длина, мм Ширина, мм Высота, мм Длина, мм Ширина, мм Высота, мм
УУКП-5(6) 2 100 2 650 2 591 1 950 2 515 2 310 11,3 6,00
УУК-5(6) 2 100 2 650 2 400 1 950 2 515 2 128 10,4 6,00

Контейнеры изготовлены из профилированного стального листа толщиной 3мм, укрепленного на каркасе из металлических балок. Погрузка осуществляется через две открывающиеся во весь торец металлические двери. Двери оснащены надежными запорными устройствами с возможность пломбировки или установки навесного замка.

Контейнер имеет рымные узлы в верхней части для погрузки с помощью крана и пазы в нижней части для вилочного погрузчика. Пятитонные контейнеры отлично подходят для транспортировки грузов ж/д и автомобильным транспортом.

www.all-containers.ru

Контейнеры универсальные. Типы, основные параметры и размеры

ГОСТ 18477-79

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ

Типы, основные параметры и размеры

Universal containers. Types.

Basic parameters and dimensions

ГОСТ
18477-79

Дата введения 01.01.80

Настоящий стандарт распространяется на универсальные унифицированные контейнеры, предназначенные для перевозки грузов преимущественно без транспортной тары железнодорожным, водным и автомобильным транспортом, включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290-82, а также на универсальные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.

Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.

В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496/1.

Стандарт полностью соответствует СТ СЭВ 772-83.

(Измененная редакция, Изм. № 3).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. В зависимости от величины массы брутто и конструкции подъемных (строповочных) устройств контейнеры должны изготовляться трех типов:

- крупнотоннажные - массой брутто от 10 т и выше с угловыми фитингами;

- среднетоннажные - массой брутто от 3 до 10,0 т с рымными узлами;

- малотоннажные - массой брутто менее 3 т с рымными узлами.

1.2. Основные параметры контейнеров должны соответствовать указанным в табл. 1.

Таблица 1

Тип контейнера

Обозначение типоразмера

Масса брутто, т

Внутренний объем, м3, не менее

Rном

Rмакс

Крупнотоннажные









1АА

30

30,48

65,6

1А

30

30,48

61,3

1АХ

30

30,48

*

1ВВ**

25

25,40

48,9

1В**

25

25,40

45,7

1ВХ**

25

25,40

*

1СС

24

24,00

32,1

1C

24

24,00

30,0

1СХ

24

24,00

*

1D

10

10,16

14,3

1DX

10

10,16

*

Среднетоннажные









УУКП-5(6)

5

6,00***

11,3

УУКП-5

5

5,0

11,3

УУК-5(6)

5

6,00***

10,4

УУК-5

5

5,00

10,4

УУК-5У

5

5,00

5,1

УУКП-3(5)

3

5,00

5,7

УУК-3(5)

3

5,00

5,1

УУК-3

3

3,00

5,1

Малотоннажные









АУК-1,25

1,25

1,25

3,0

АУК-0,625

0,625

0,63

1,4

* Определяют расчетом в зависимости от принятой высоты контейнера.

** К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава.

*** Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств.

1.1, 1.2. (Измененная редакция, Изм. № 1, 2, 3).

1.3. Контейнеры УУК-5У предназначены для перевозки грузов с объемной массой более 490 кг/ м3.

1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них.

Внутренний объем открытых контейнеров типоразмеров 1СС и 1C должен быть соответственно не менее 31,5 и 29,5 м3, контейнеров других типоразмеров - по согласованию с транспортными министерствами.

(Измененная редакция, Изм. № 3).

1.5. (Исключен, Изм. № 2).

1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290.

Примеры условного обозначения:

универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25 см2/м номинальной длины контейнера:

1АА ГОСТ 18477-79 код 10 ГОСТ 25290-82

то же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце:

1СХ ГОСТ 18477-79 код 50 ГОСТ 25290-82

то же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм:

УУК-5 ГОСТ 18477-79

то же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм:

УУКП-3(5) ГОСТ 18477-79

автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:

АУК-1,25 ГОСТ 18477-79.

Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1-6 и табл. 2.

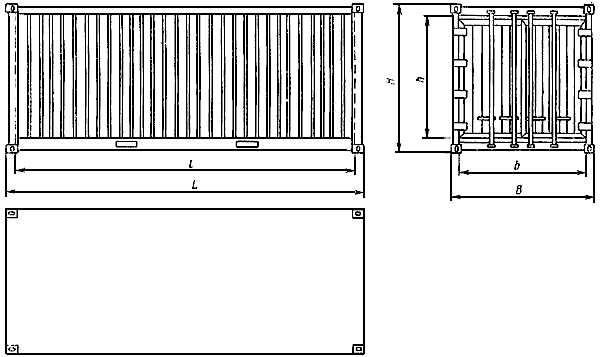

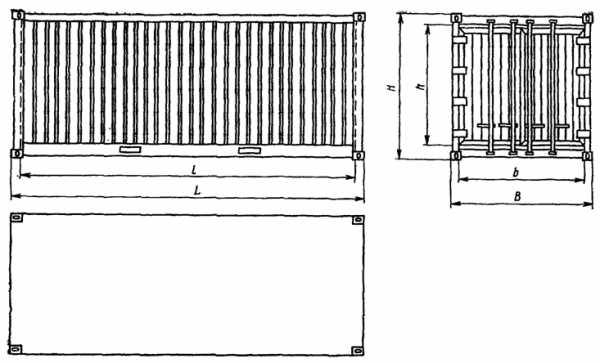

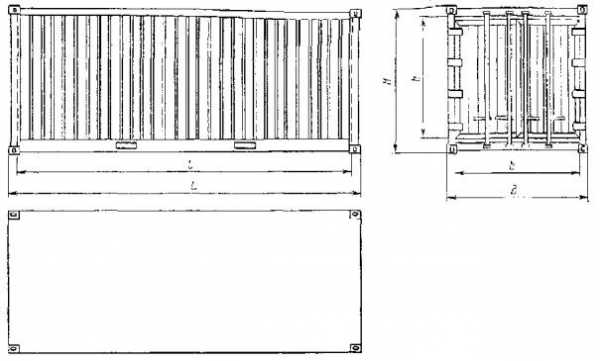

Крупнотоннажные контейнеры

Черт. 1

Примечание. Черт. 1-9 не определяют конструкцию контейнера.

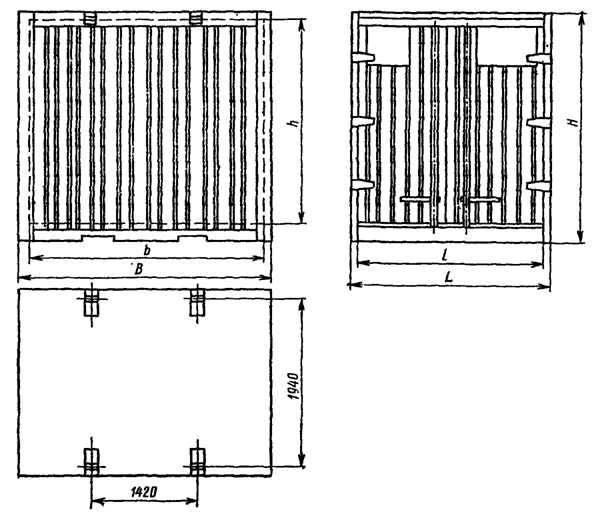

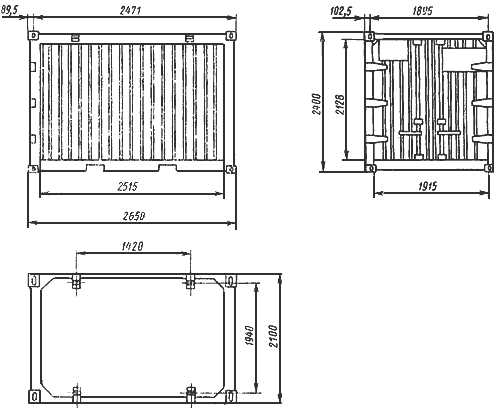

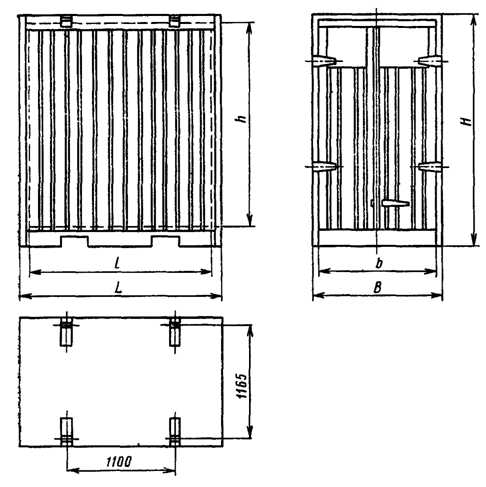

Среднетоннажные контейнеры УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5

Черт. 2

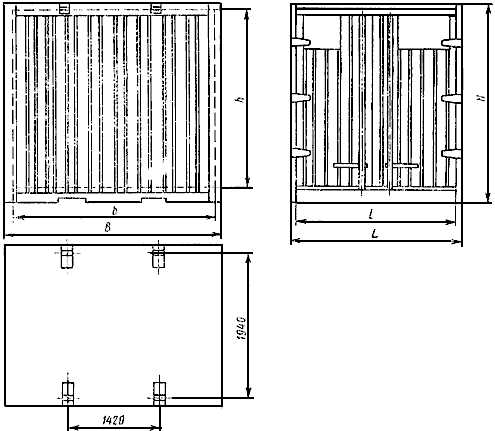

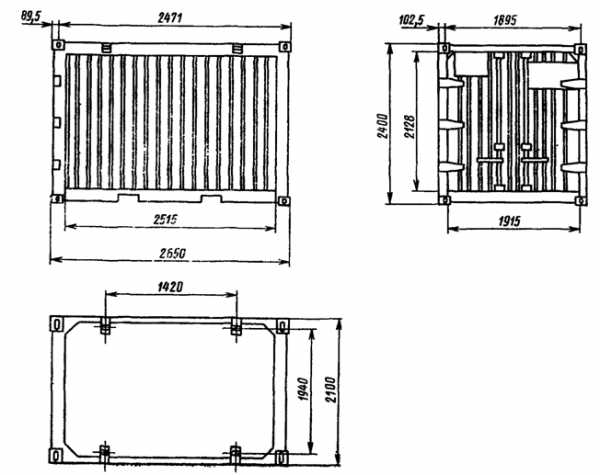

Среднетоннажные контейнеры УУК-5 с угловыми фитингами

Черт. 3

Примечание. Применение контейнера УУК-5 с угловыми фитингами допускается только при наличии согласия транспортных министерств, участвующих в их перевозках.

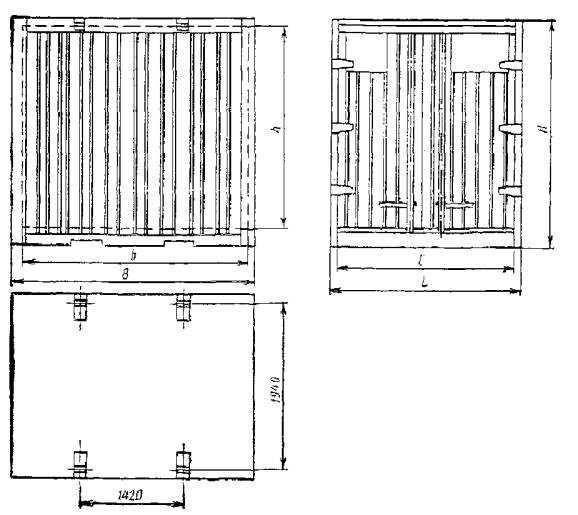

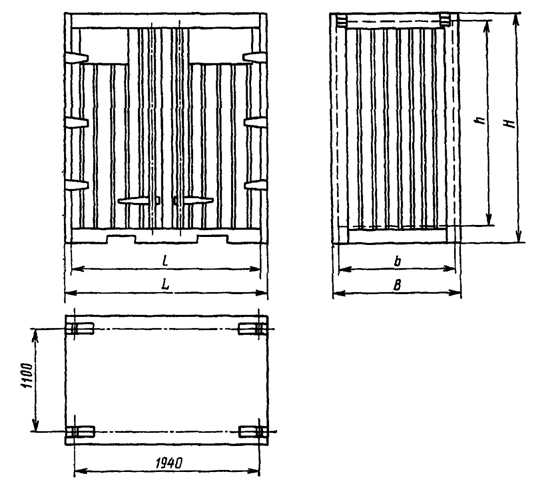

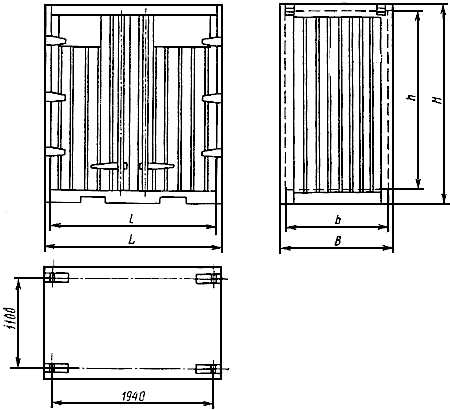

Среднетоннажные контейнеры УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3

Черт. 4

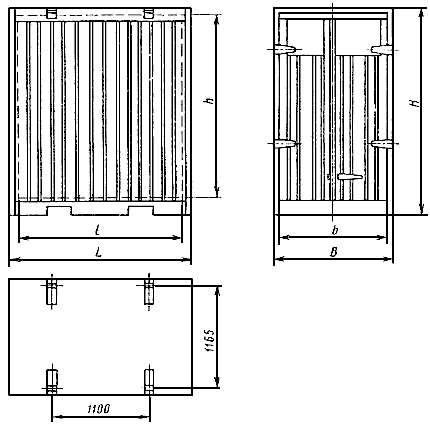

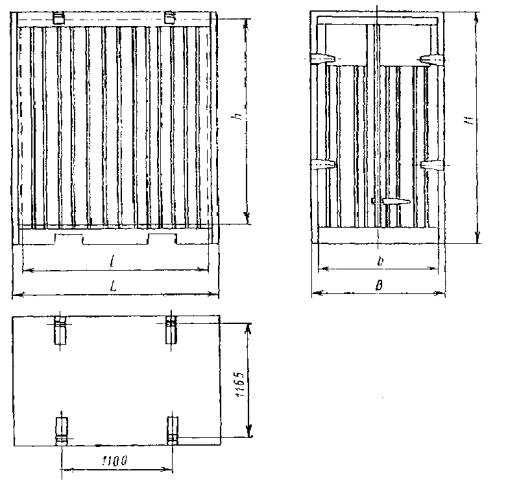

Среднетоннажные контейнеры УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3

Черт. 5

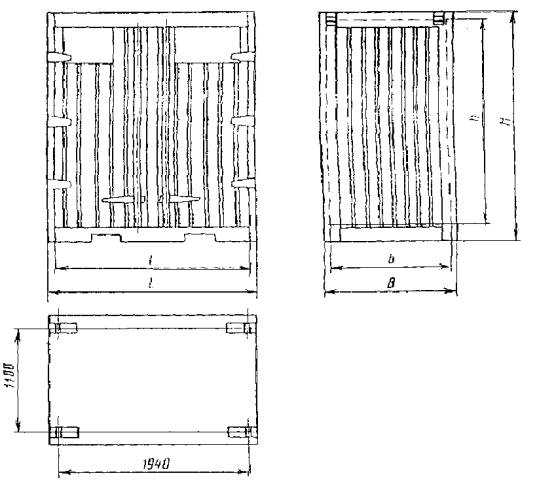

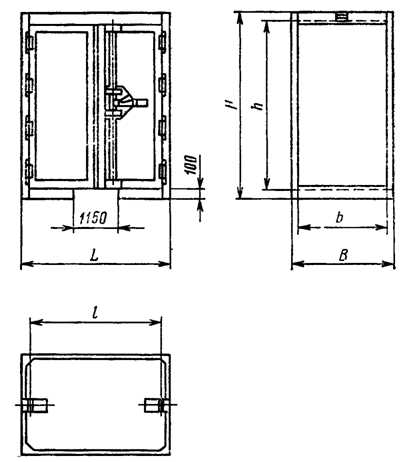

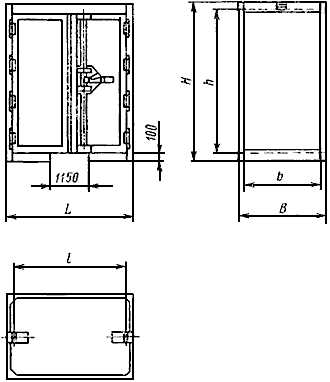

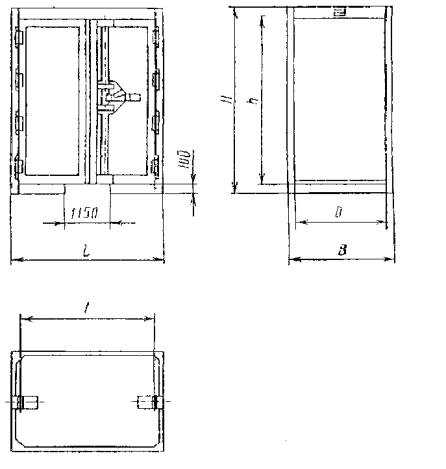

Малотоннажные контейнеры АУК-1,25 и АУК-0,625

Черт. 6

Таблица 2

Обозначение типоразмера

Размеры

Номер чертежа

Наружные

Внутренние, не менее

Длина L

Ширина В

Высота Н

Длина l

Ширина b

Высота h

1AA

12192-10

2438-5

2591-5

11988

2330

2350

1

1А

12192-10

2438-5

2438-5

11988

2330

2197

1

1АХ

12192-10

2438-5

<2438

11988

2330

*

1

1BB

9125-10

2438-5

2591-5

8931

2330

2350

1

1В

9125-10

2438-5

2438-5

8931

2330

2197

1

1BX

9125-10

2438-5

<2438

8931

2330

*

1

1СС

6058-6

2438-5

2591-5

5867

2330

2350

1

1C

6058-6

2438-5

2438-5

5867

2330

2197

1

1СХ

6058-5

2438-5

<2438

5867

2330

*

1

1D

2991-5

2438-5

2438-5

2802

2330

2197

1

1DX

2991-5

2438-5

<2438

2802

2330

*

1

УУКП-5(6)

2100±5

2650±7

2591±5

1950

2515

2310

2

УУКП-5

2100±5

2650±7

2591±5

1950

2515

2310

2

УУК-5(6)

2100±5

2650±7

2400±5

1950

2515

2128

2

УУК-5

2100±5

2650±7

2400±5

1950

2515

2128

2; 3

УУК-5У

2100±5

1325±3

2400±5

1980

1216

2128

4; 5

УУКП-3(5)

2100±5

1325±3

2591±5

1980

1225

2380

4; 5

УУК-3(5)

2100±5

1325±3

2400±5

1980

1225

2128

4; 5

УУК-3

2100±5

1325±3

2400±5

1980

1225

2128

4; 5

АУК-1,25

1800±5

1050±3

2000±5

1720

960

1820

6

АУК-0,625

1150±3

1050±3

1700±5

1070

910

1520

6

_______

* Определяют расчетом в зависимости от принятой наружной высоты контейнера.

Примечания:

1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50-53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1C и 1D - до 2158 мм при соответствующем изменении внутреннего объема.

2. Высота открытых контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом возможности их двухъярусной перевозки на железнодорожном транспорте не должна превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна согласовываться с МПС.

3. Размеры, указанные в табл. 2 и примечаниях к ней, действительны при температуре 20 °С.

(Измененная редакция, Изм. № 1, 3).

2. РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ И ОСНОВНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИИ КОНТЕЙНЕРОВ

2.1. Ширина и высота торцевого дверного проема закрытых контейнеров должны быть равны внутренней ширине и высоте контейнера или иметь размеры не менее указанных в табл. 3.

Таблица 3

Обозначение

Торцевые дверные проемы контейнеров в свету, мм, не менее

Ширина

Высота

1АА

2286

2261

1А

2286

2134

1ВВ

2286

2261

1В

2286

2134

1CС

2286

2261

1D

2286

2134

УУКП-5(6)

1950

2280

УУКП-5

1950

2280

УУК-5(6)

1950

2100

УУК-5

1950

2100

УУК-5У

1216

2090

УУКП-3(5)

1225

2300

УУК-3(5)

1225

2090

АУК-1,25**

1020

1780

АУК-0,625**

1070

1500

_______

* Торцевым считают дверной проем, размещенный в одной из стенок с наименьшей длиной.

** У контейнеров типоразмеров АУК-1,25 и АУК-0,625 вместо торцевых следует устраивать боковые двери.

(Измененная редакция, Изм. № 1, 3).

2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1АА, 1А, 1СС и 1C следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А, 1C) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с указанной в табл. 2 в пределах, согласованных с заказчиком.

2.3. При наличии у контейнеров типоразмеров УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 боковой двери (черт. 4) вместо торцовой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. Если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота - не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3(5), УУК-3 и не менее 2280 мм - у контейнера типоразмера УУКП-3(5).

Размеры бокового дверного проема контейнеров типоразмеров УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 устанавливаются транспортными министерствами.

2.2, 2.3 (Измененная редакция, Изм. № 3).

2.4. Размеры угловых, фитингом и их расположение на крупнотоннажных контейнерах - по ГОСТ 20527.

2.5. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров - по ГОСТ 18579 и приведенным па черт. 2-5, открытых среднетоннажных - по утвержденной конструкторской документации, автомобильных малотоннажных - по ГОСТ 22225.

(Измененная редакция, Изм. № 3).

2.6. При оборудовании угловыми фитингами контейнеров типоразмера УУК-5 их расположение должно соответствовать указанному на черт. 3.

Разница между расстояниями, замеренными между центрами отверстий диагонально противоположных угловых фитингов, не должна превышать 5 мм.

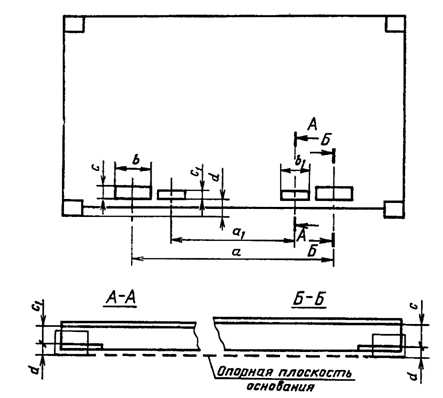

2.7. Размеры и размещение закрытых снизу вилочных проемов у контейнеров типоразмеров 1CC, 1C, 1СХ, 1D и 1 DX с торцевыми дверями должны соответствовать указанным на черт. 7 и в табл. 4.

При наличии у контейнеров типоразмеров 1CC, 1C и 1СХ второй пары вилочных проемов расстояние между их вертикальными осями должно соответствовать указанному на черт. 7 и в табл. 4. Ширина и высота открытых снизу вилочных проемов и расстояние между их вертикальными осями у среднетоннажных контейнеров должны быть одинаковыми у контейнеров всех типоразмеров и соответственно составлять 300, 100 и 950 мм.

Примечания:

1. Вторая внутренняя пара вилочных проемов у контейнеров типоразмеров 1CC, 1C и 1СХ предназначена для использования только при подъеме порожних контейнеров.

2. Крупнотоннажные контейнеры с боковыми дверями вилочными проемами не оборудуются.

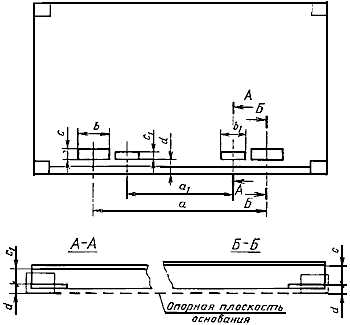

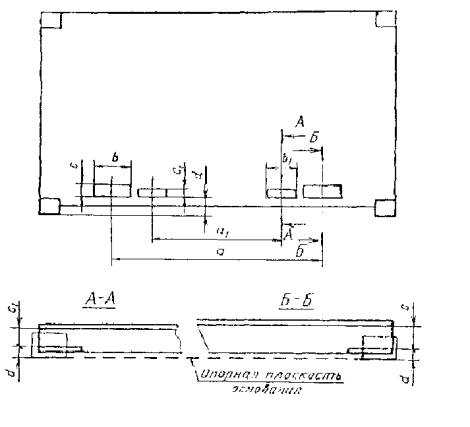

Черт. 7

Таблица 4

Типоразмеры контейнеров

Размеры, мм

Первая пара вилочных проемов (для груженых или порожних контейнеров)

Вторая пара вилочных проемов (только для порожних контейнеров)

a

b

c

d

a1

b1

c1

не менее

не менее

1CC

1C

1CX

2050±50

355

115

20

900±50

305

102

1D

1DX

900±50

305

102

20

-

-

-

Примечание. c и c1 - высота проема в свету.

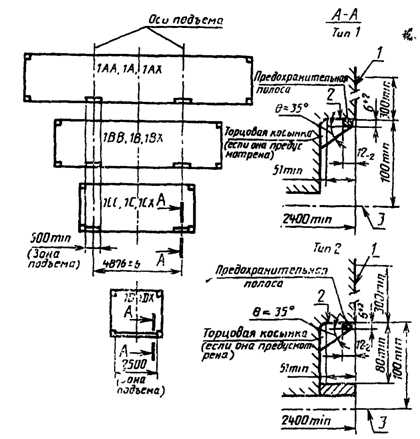

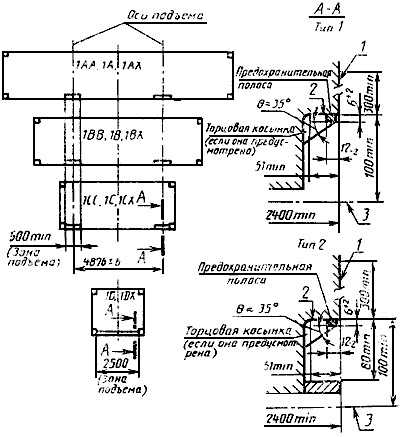

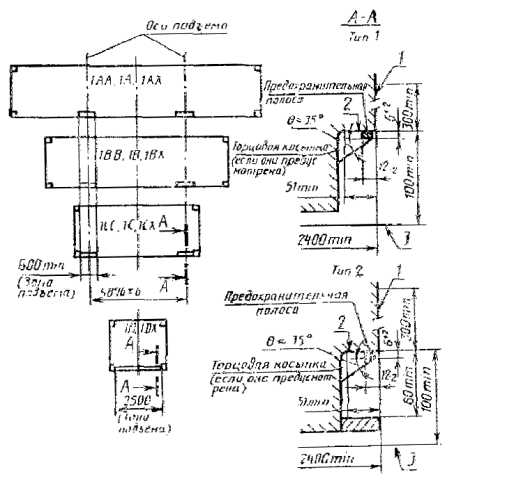

2.8. Размеры и размещение подхватных устройств в основании, крупнотоннажных контейнеров, применение которых допускается, но не является обязательным, должны соответствовать указанным на черт. 8.

1 - часть стенки, включая выступающие заклепки и головки болтов, не должна отстоять от внутренней
грани предохранительной полосы (планки, кромки) более чем на 12-2 мм; 2 - полка балки в зоне контакта
с лапой захвата должна быть плюской и горизонтальной и образовывать с предохранительной полосой
прямой угол; 3 - нижняя поверхность нижних угловых фитингов

Черт. 8

2.7, 2.8. (Измененная редакция, Изм. № 3).

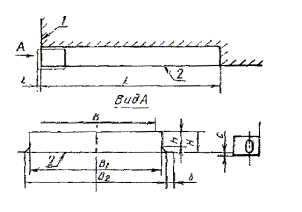

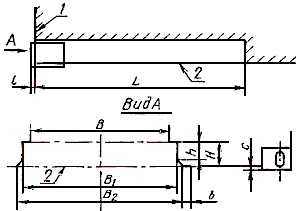

2.9. Размеры паза (туннеля) в основании контейнеров типоразмеров 1АА, 1А и 1АХ, выполняемого по требованию заказчика, должны соответствовать указанным на черт. 9 и в табл. 5.

1 - поверхность торцовой стенки; 2 - нижняя поверхность поперечных элементов основания

Черт. 9

Примечания:

1. Высоту паза Н проверяют на расстоянии 600 мм от его конца.

2. Опорные поверхности паза могут быть сплошными с минимальной длиной, приведенной в табл. 5, и иметь сечение, показанное на чертеже жирными линиями или состоять из отдельных площадок, отвечающих требованиям ГОСТ 20259.

Таблица 5

Размеры мм

Длина

Ширина

Высота

L

l

Bmax

B1

B2

bmin

H

h

c

От 3150

до 3500

6+1-2

930

1029+30

От 1070 до 1130

25

1200-3

От 35 до 70

12,5+5-1,5

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.09.79 № 3572

3 Стандарт полностью соответствует СТ СЭВ 772-83, международным стандартам ИСО 668, ИСО 1161, ИСО 1496-1

4 ВЗАМЕН ГОСТ 18477-73

5 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

7. ИЗДАНИЕ (ноябрь 2004 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1982 г., декабре 1984 г., феврале 1988 г. (ИУС 10-82, 3-85, 5-88)

СОДЕРЖАНИЕ

1 Типы, основные параметры и размеры

2 Размеры дверных проемов и основных элементов конструкции контейнеров





standartgost.ru

Законы :: ГОСТ 18477-79 Контейнеры универсальные. Типы, основные параметры и размеры (с Изменениями N 1-3)Постановление Госстандарта СССР от 14.09.1979 N 3572ГОСТ от 1979-09-14 N 18477-79


ГОСТ 18477-79

Группа Д88

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ


Типы, основные параметры и размеры


Universal containers. Types, basic parameters and dimensions



МКС 55.180.10
ОКП 31 7710

Дата введения 1980-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

     1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.09.79 г. N 3572

     3. Стандарт полностью соответствует СТ СЭВ 772-83, международным стандартам ИСО 668, ИСО 1161, ИСО 1496-1

     4. ВЗАМЕН ГОСТ 18477-73

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


_______________
     * На территории Российской Федерации действует ГОСТ Р 52524-2005, здесь и далее по тексту. - Примечание изготовителя базы данных.



     6. Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

     7. ИЗДАНИЕ (ноябрь 2004 г.) с Изменениями N 1, 2, 3, утвержденными в июле 1982 г., декабре 1984 г., феврале 1988 г. (ИУС 10-82, 3-85, 5-88)


     Настоящий стандарт распространяется на универсальные унифицированные контейнеры, предназначенные для перевозки грузов преимущественно без транспортной тары железнодорожным, водным и автомобильным транспортом, включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290, а также на универсальные малотоннажные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.

     Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.

     В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496-1.

     Стандарт полностью соответствует СТ СЭВ 772-83.

     (Измененная редакция, Изм. N 3).




1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ


     1.1. В зависимости от величины массы брутто и конструкции подъемных (строповочных) устройств контейнеры должны изготовляться трех типов:

     - крупнотоннажные - массой брутто от 10 т и выше с угловыми фитингами;

     - среднетоннажные - массой брутто от 3 до 10 т с рымными узлами;

     - малотоннажные - массой брутто менее 3 т с рымными узлами.

     1.2. Основные параметры контейнеров должны соответствовать указанным в табл.1.



Таблица 1



Тип контейнера

Обозначение типоразмера

Масса брутто, т

Внутренний объем, м, не менее

.

.

Крупнотоннажные

1АА

30

30,48

65,6

1А

30

30,48

61,3

1АХ

30

30,48

*

1ВВ**

25

25,40

48,9

1В**

25

25,40

45,7

1ВХ**

25

25,40

*

1СС

24

24,00

32,1

1C

24

24,00

30,0

1СХ

24

24,00

*

1D

10

10,16

14,3

1DX

10

10,16

*

Среднетоннажные

УУКП-5 (6)

5

6,00***

11,3

УУКП-5

5

5,0

11,3

УУК-5 (6)

5

6,00***

10,4

УУК-5

5

5,00

10,4

УУУ-5У

5

5,00

5,1

УУКП-3 (5)

3

5,00

5,7

УУК-3 (5)

3

5,00

5,1

УУК-3

3

3,00

5,1

Малотоннажные

АУК-1,25

1,25

1,25

3,0

АУК-0,625

0,625

0,63

1,4

_______________
     * Определяют расчетом в зависимости от принятой высоты контейнера.

     ** К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава.

     *** Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств.


     1.1, 1.2. (Измененная редакция, Изм. N 1, 2, 3).

     1.3. Контейнеры УУК-5У предназначены для перевозки грузов с объемной массой более 490 кг/м.

     1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них.

     Внутренний объем открытых контейнеров типоразмеров 1СС и 1C должен быть соответственно не менее 31,5 и 29,5 м, контейнеров других типоразмеров - по согласованию с транспортными министерствами.

     (Измененная редакция, Изм. N 3).

     1.5. (Исключен, Изм. N 2).

     1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290.

     Примеры условного обозначения:

     универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25 см/м, номинальной длины контейнера:


1АА ГОСТ 18477-79 код 10 ГОСТ 25290-82


    То же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце:


1СХ ГОСТ 18477-79 код 50 ГОСТ 25290-82


    То же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм:


УУК-5 ГОСТ 18477-79


    То же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм:


УУКП-3 (5) ГОСТ 18477-79


    Автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:


АУК-1,25 ГОСТ 18477-79.


     Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт.1-6 и табл.2.




Крупнотоннажные контейнеры


Черт.1


     Примечание. Черт.1-9 не определяют конструкцию контейнера.




Среднетоннажные контейнеры УУКП-5 (6), УУКП-5, УУК-5 (6) и УУК-5


Черт.2




Среднетоннажные контейнеры УУК-5 с угловыми фитингами


     Примечание. Применение контейнера УУК-5 с угловыми фитингами допускается только при наличии согласия транспортных министерств, участвующих в их перевозках.


Черт.3





Среднетоннажные контейнеры УУК-5У, УУКП-3 (5), УУК-3 (5) и УУК-3


Черт.4





Среднетоннажные контейнеры УУК-5У, УУКП-3 (5), УУК-3 (5) и УУК-3


Черт.5





Малотоннажные контейнеры АУК-1,25 и АУК-0,625


Черт.6



Таблица 2

Обозначение
типоразмера

Размеры

Номер чертежа



наружные

внутренние, не менее



Длинa

Ширина

Высота

Длина

Ширина

Высота

1АА

12192

2438

2591

11988

2330

2350

1

1А

12192

2438

2438

11988

2330

2197

1

1АХ

12192

2438

<2438

11988

2330

*

1

1ВВ

9125

2438

2591

8931

2330

2350

1

1В

9125

2438

2438

8931

2330

2197

1

1ВХ

9125

2438

<2438

8931

2330

*

1

1СС

6058

2438

2591

5867

2330

2350

1

1C

6058

2438

2438

5867

2330

2197

1

1СХ

6058

2438

<2438

5867

2330

*

1

1D

2991

2438

2438

2802

2330

2197

1

1DX

2991

2438

<2438

2802

2330

*

1

УУКП-5 (6)

2100±5

2650±7

2591±5

1950

2515

2310

2

УУКП-5

2100±5

2650±7

2591±5

1950

2515

2310

2

УУК-5 (6)

2100±5

2650±7

2400±5

1950

2515

2128

2

УУК-5

2100±5

2650±7

2400±5

1950

2515

2128

2; 3

УУК-5У

2100±5

1325±3

2400±5

1980

1216

2128

4; 5

УУКП-3 (5)

2100±5

1325±3

2591±5

1980

1225

2380

4; 5

УУК-3 (5)

2100±5

1325±3

2400±5

1980

1225

2128

4; 5

УУК-3

2100±5

1325±3

2400±5

1980

1225

2128

4; 5

АУК-1,25

1800±5

1050±3

2000±5

1720

960

1820

6

АУК-0,625

1150±3

1050±3

1700±5

1070

910

1520

6

_______________
     * Определяют расчетом в зависимости от принятой наружной высоты контейнера.

     Примечания:

     1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50-53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1C и 1D - до 2158 мм при соответствующем изменении внутреннего объема.

     2. Высота открытых контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом возможности их двухъярусной перевозки на железнодорожном транспорте не должна превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна согласовываться с МПС.

     3. Размеры, указанные в табл.2 и примечаниях к ней, действительны при температуре 20 °С.


     (Измененная редакция, Изм. N 1, 3).




2. РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ И ОСНОВНЫХ ЭЛЕМЕНТОВ
КОНСТРУКЦИИ КОНТЕЙНЕРОВ


     2.1. Ширина и высота торцевого дверного проема закрытых контейнеров должны быть равны внутренней ширине и высоте контейнера или иметь размеры не менее указанных в табл.3.



Таблица 3


Обозначение типоразмеров

Размеры торцевых дверных* проемов, не менее

Ширина

Высота

1АА

2286

2261

1А

2286

2134

1ВВ

2286

2261

1В

2286

2134

1СС

2286

2261

1C

2286

2134

1D

2286

2134

УУКП-5 (6)

1950

2280

УУКП-5

1950

2280

УУКП-5 (6)

1950

2100

УУК-5

1950

2100

УУК-5У

1216

2090

УУКП-3 (5)

1225

2300

УУК-3 (5)


1225

2090

УУК-3

1225

2090

АУК-1,25**

1020

1780

АУК-0,625**

1070

1500

_______________
     * Торцевым считают дверной проем, размещенный в одной из стенок с наименьшей длиной.

     ** У контейнеров типоразмеров АУК-1,25 и АУК-0,625 вместо торцевых следует устраивать боковые двери.

     (Измененная редакция, Изм. N 1, 3).

     2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1АА, 1А, 1С и 1C* следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А, 1C) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с указанной в табл.2 в пределах, согласованных с заказчиком.
_______________
     * Текст соответствует оригиналу. - Примечание изготовителя базы данных.

     2.3. При наличии у контейнеров типоразмеров УУК-5У, УУКП-3 (5), УУК-3 (5) и УУК-3 боковой двери (черт.4) вместо торцевой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. Если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота - не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3 (5), УУК-3 и не менее 2280 мм - у контейнера типоразмера УУКП-3 (5).

     Размеры бокового дверного проема контейнеров типоразмеров УУКП-5 (6), УУКП-5, УУК-5 (6) и УУК-5 устанавливаются транспортными министерствами.

     2.2, 2.3. (Измененная редакция, Изм. N 3).

     2.4. Размеры угловых фитингов и их расположение на крупнотоннажных контейнерах - по ГОСТ 20527.

     2.5. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров - по ГОСТ 18579 и приведенным на черт.2-5, открытых среднетоннажных - по утвержденной конструкторской документации, автомобильных малотоннажных - по ГОСТ 22225.

     (Измененная редакция, Изм. N 3).

     2.6. При оборудовании угловыми фитингами контейнеров типоразмера УУК-5 их расположение должно соответствовать указанному на черт.3.

     Разница между расстояниями, замеренными между центрами отверстий диагонально противоположных угловых фитингов, не должна превышать 5 мм.


     2.7. Размеры и размещение закрытых снизу вилочных проемов у контейнеров типоразмеров 1СС, 1C, 1СХ, 1D и 1DX с торцевыми дверями должны соответствовать указанным на черт.7 и в табл.4.






Черт.7



Таблица 4





Размеры, мм

Типоразмер контейнера

Первая пара вилочных проемов (для груженых или порожних контейнеров)

Вторая пара вилочных проемов (только для порожних контейнеров)






не менее

не менее

1СС

1C

1СХ

2050±50

355

115

20

900±50

305

102

1D

1DX

900±50

305

102

20

-

-

-


     Примечание.  и  - высота проема в свету.


     При наличии у контейнеров типоразмеров 1СС, 1C и 1СХ второй пары вилочных проемов расстояние между их вертикальными осями должно соответствовать указанному на черт.7 и в табл.4. Ширина и высота открытых снизу вилочных проемов и расстояние между их вертикальными осями у среднетоннажных контейнеров должны быть одинаковыми у контейнеров всех типоразмеров и соответственно составлять 300, 100 и 950 мм.

     Примечания:

     1. Вторая внутренняя пара вилочных проемов у контейнеров типоразмеров 1СС и 1C и 1СХ предназначена для использования только при подъеме порожних контейнеров.

     2. Крупнотоннажные контейнеры с боковыми дверями вилочными проемами не оборудуются.


     2.8. Размеры и размещение подхватных устройств в основании крупнотоннажных контейнеров, применение которых допускается, но не является обязательным, должны соответствовать указанным на черт.8.





1 - часть стенки, включая выступающие заклепки и головки болтов, не должна отстоять
от внутренней грани предохранительной полосы (планки, кромки) более чем на 12 мм;
2 - полка балки в зоне контакта с лапой захвата должна быть плоской и горизонтальной и образовывать
с предохранительной полосой прямой угол; 3 - нижняя поверхность нижних угловых фитингов

Черт.8



     2.7, 2.8 (Измененная редакция, Изм. N 3).

     2.9. Размеры паза (туннеля) в основании контейнеров типоразмеров 1АА, 1А и 1АХ, выполняемого по требованию заказчика, должны соответствовать указанным на черт.9 и в табл.5.






1 - поверхность торцовой стенки; 2 - нижняя поверхность поперечных элементов основания

Черт.9

     Примечания:

     1. Высоту паза Н проверяют на расстоянии 600 мм от его конца.

     2. Опорные поверхности паза могут быть сплошными с минимальной длиной, приведенной в табл.5, и иметь сечение, показанное на чертеже жирными линиями, или состоять из отдельных площадок, отвечающих требованиям ГОСТ 20259.



Таблица 5


Размеры, мм

Длина

Ширина

Высота


От 3150
до 3500

6

930

1029

От 1070
до 1130

25

120

От 35
до 70

12,5

law.rufox.ru

ГОСТ 18477-79 (СТ СЭВ 772-83) Контейнеры универсальные. Типы, основные параметры и размеры

Изменения N 1, утв. в июле 1982 г.,

Изменения N 2, утв. в декабре 1984 г.,

Изменения N 3, утв. Постановлением

Госстандарта СССР от 24.02.1988 N 345)



Группа Д88



ОКП 31 7710



Постановлением Государственного комитета СССР по стандартам от 14 сентября 1979 г. N 3572 срок введения установлен с 01.01.1980.

Проверен в 1984 г. Постановлением Госстандарта от 07.12.1984 N 4170 срок действия продлен до 01.01.1990.

Взамен ГОСТ 18477-73.

Переиздание (июль 1986 г.) с Изменениями N 1, 2, утвержденными в июле 1982 г., декабре 1984 г. (ИУС 10-82, 3-85).



Настоящий стандарт распространяется на универсальные унифицированные контейнеры, предназначенные для перевозки грузов преимущественно без транспортной тары железнодорожным, водным и автомобильным транспортом, а также на универсальные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте, включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290-82, а также на универсальные малотоннажные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.

Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.

В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496/1.

Стандарт полностью соответствует СТ СЭВ 772-83.

(вводная часть в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)



1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ



1.1. В зависимости от величины массы брутто и конструкции подъемных (строповочных) устройств контейнеры должны изготовляться трех типов:

крупнотоннажные — массой брутто от 10 т и выше с угловыми фитингами;

среднетоннажные — массой брутто от 3 до 10,0 т с рымными узлами;

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)

малотоннажные — массой брутто менее 3 т с рымными узлами.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)

1.2. Основные параметры контейнеров должны соответствовать указанным в табл. 1.



Таблица 1



(таблица 1 в ред. Изменения N 3, утв. Постановлением

Госстандарта СССР от 24.02.1988 N 345)



————+————+————————-+—————

    Тип    ¦Обозначение ¦     Масса брутто, т     ¦  Внутренний

контейнера ¦типоразмера +————+————+  объем, м3,

           ¦            ¦     R      ¦     R      ¦   не менее

           ¦            ¦       ном  ¦       макс ¦
————+————+————+————+—————

 Крупнотон-¦1АА         ¦     30     ¦   30,48    ¦     65,6

нажные     ¦1А          ¦     30     ¦   30,48    ¦     61,3

           ¦1АХ         ¦     30     ¦   30,48    ¦

           ¦1ВВ     ¦     25     ¦   25,40    ¦     48,9

           ¦1В      ¦     25     ¦   25,40    ¦     45,7

           ¦1ВХ     ¦     25     ¦   25,40    ¦

           ¦1СС         ¦     24     ¦   24,00    ¦     32,1

           ¦1С          ¦     24     ¦   24,00    ¦     30,0

           ¦1СХ         ¦     24     ¦   24,00    ¦

           ¦1D          ¦     10     ¦   10,16    ¦     14,3

           ¦1DX         ¦     10     ¦   10,16    ¦

 Среднетон-¦УУКП-5(6)   ¦     5      ¦ 6,00 ¦     11,3

нажные     ¦УУКП-5      ¦     5      ¦    5,0     ¦     11,3

           ¦УУК-5(6)    ¦     5      ¦ 6,00 ¦     10,4

           ¦УУК-5       ¦     5      ¦    5,00    ¦     10,4

           ¦УУК-5У      ¦     5      ¦    5,00    ¦      5,1

           ¦УУКП-3(5)   ¦     3      ¦    5,00    ¦      5,7

           ¦УУК-3(5)    ¦     3      ¦    5,00    ¦      5,1

           ¦УУК-3       ¦     3      ¦    3,00    ¦      5,1

 Малотон-  ¦АУК-1,25    ¦    1,25    ¦    1,25    ¦      3,0

нажные     ¦АУК-0,625   ¦   0,625    ¦    0,63    ¦      1,4



————————————

Определяют расчетом в зависимости от принятой высоты контейнера.

К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава.

Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств.



Примечание исключено с 1 июля 1988 года. — Изменение N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345.



1.3. Контейнеры УУК-5У предназначены для перевозки грузов с объемной массой более 490 кг/м3.

1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них.

Внутренний объем открытых контейнеров типоразмеров 1СС и 1С должен быть соответственно не менее 31,5 и 29,5 м3, контейнеров других типоразмеров — по согласованию с транспортными министерствами.

(п. 1.4 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)

(Измененная редакция, Изм. N 2).

1.5. (Исключен, Изм. N 2).

1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290-82.

Примеры условного обозначения:

универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25 см2/м, номинальной длины контейнера:

1АА ГОСТ 18477-79 код 10 ГОСТ 25290-82

то же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце:

1СХ ГОСТ 18477-79 код 50 ГОСТ 25290-82

то же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм:

УУК-5 ГОСТ 18477-79

то же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм:

УУКП-3(5) ГОСТ 18477-79

автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:

АУК-1,25 ГОСТ 18477-79.

Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1 — 6 и табл. 2.



Таблица 2



———+————————————————-+——

 Обозна- ¦                     Размеры                     ¦Номер

чение    +———————————+—————-+чер-

типораз- ¦            наружные            ¦  внутренние,   ¦тежа

меров    ¦                                ¦    не менее    ¦
         +———-+———-+———-+——+—-+——+

         ¦ длина L  ¦ ширина В ¦ высота Н ¦дли- ¦ши- ¦высо-¦
         ¦          ¦          ¦          ¦на l ¦рина¦та h ¦
         ¦          ¦          ¦          ¦     ¦b   ¦     ¦
———+———-+———-+———-+——+—-+——+——

1АА      ¦12192     ¦2438      ¦2591      ¦11988¦2330¦2350 ¦  1

         ¦     -10  ¦    -5    ¦    -5    ¦     ¦    ¦     ¦
1А       ¦12192     ¦2438      ¦2438      ¦11998¦2330¦2197 ¦  1

         ¦     -10  ¦    -5    ¦    -5    ¦     ¦    ¦     ¦
1АХ      ¦12192     ¦2438      ¦  ¦  1

         ¦     -10  ¦    -5    ¦          ¦     ¦    ¦     ¦
1ВВ      ¦9125      ¦2438      ¦2591      ¦8931 ¦2330¦2350 ¦  1

         ¦    -10   ¦    -5    ¦    -5    ¦     ¦    ¦     ¦
1В       ¦9125      ¦2438      ¦2438      ¦8931 ¦2330¦2197 ¦  1

         ¦    -10   ¦    -5    ¦    -5    ¦     ¦    ¦     ¦
1ВХ      ¦9125      ¦2438      ¦  ¦  1

         ¦    -10   ¦    -5    ¦          ¦     ¦    ¦     ¦
1СС      ¦6058      ¦2438      ¦2591      ¦5867 ¦2330¦2350 ¦  1

         ¦    -6    ¦    -5    ¦    -5    ¦     ¦    ¦     ¦
1С       ¦6058      ¦2438      ¦2438      ¦5867 ¦2330¦2197 ¦  1

         ¦    -6    ¦    -5    ¦    -5    ¦     ¦    ¦     ¦
1СХ      ¦6058      ¦2438      ¦  ¦  1

         ¦    -5    ¦    -5    ¦          ¦     ¦    ¦     ¦
1D       ¦2991      ¦2438      ¦2438      ¦2802 ¦2330¦2197 ¦  1

         ¦    -5    ¦    -5    ¦    -5    ¦     ¦    ¦     ¦
1DX      ¦2991      ¦2438      ¦  ¦  1

         ¦    -5    ¦    -5    ¦          ¦     ¦    ¦     ¦
УУКП-5(6)¦2100 +/- 5¦2650 +/- 7¦2591 +/- 5¦1950 ¦2515¦2310 ¦  2

УУКП-5   ¦2100 +/- 5¦2650 +/- 7¦2591 +/- 5¦1950 ¦2515¦2310 ¦  2

УУК-5(6) ¦2100 +/- 5¦2650 +/- 7¦2400 +/- 5¦1950 ¦2515¦2128 ¦  2

УУК-5    ¦2100 +/- 5¦2650 +/- 7¦2400 +/- 5¦1950 ¦2515¦2128 ¦2; 3

УУК-5У   ¦2100 +/- 5¦1325 +/- 3¦2400 +/- 5¦1980 ¦1216¦2128 ¦4; 5

УУКП-3(5)¦2100 +/- 5¦1325 +/- 3¦2591 +/- 5¦1980 ¦1225¦2380 ¦4; 5

УУК-3(5) ¦2100 +/- 5¦1325 +/- 3¦2400 +/- 5¦1980 ¦1225¦2128 ¦4; 5

УУК-3    ¦2100 +/- 5¦1325 +/- 3¦2400 +/- 5¦1980 ¦1225¦2128 ¦4; 5

АУК-1,25 ¦1800 +/- 5¦1050 +/- 3¦2000 +/- 5¦1720 ¦960 ¦1820 ¦  6

АУК-0,625¦1150 +/- 3¦1050 +/- 3¦1700 +/- 5¦1070 ¦910 ¦1520 ¦  6



————————————

Определяют расчетом в зависимости от принятой наружной высоты контейнера.



Примечания. 1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50 — 53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1С и 1D — до 2158 мм при соответствующем изменении внутреннего объема.

2. Высота открытых контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом возможности их двухъярусной перевозки на железнодорожном транспорте не должна превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна согласовываться с МПС.

3. Размеры, указанные в табл. 2 и примечаниях к ней, действительны при температуре 20 °C.



(п. 1.6 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)

(Измененная редакция, Изм. N 1, 2).



2. РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ И ОСНОВНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИИ КОНТЕЙНЕРОВ

(в ред. Изменения N 3, утв. Постановлением

Госстандарта СССР от 24.02.1988 N 345)



2.1. Ширина и высота торцевого дверного проема закрытых контейнеров должны быть равны внутренней ширине и высоте контейнера или иметь размеры не менее указанных в табл. 3.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)



Таблица 3



—————————+—————————————

 Обозначение типоразмеров ¦Размеры торцовых дверных проемов,

                          ¦              мм, не менее

                          +——————+———————

                          ¦      ширина      ¦      высота

—————————+——————+———————

1АА                       ¦       2286       ¦       2261

1А                        ¦       2286       ¦       2134

1ВВ                       ¦       2286       ¦       2261

1В                        ¦       2286       ¦       2134

1СС                       ¦       2286       ¦       2261

1С                        ¦       2286       ¦       2134

1D                        ¦       2286       ¦       2134

УУКП-5(6)                 ¦       1950       ¦        2280

УУКП-5                    ¦       1950       ¦        2280

УУК-5(6)                  ¦       1950       ¦        2100

УУК-5                     ¦       1950       ¦        2100

УУК-5У                    ¦       1216       ¦        2090

УУКП-3(5)                 ¦       1225       ¦        2300

УУК-3(5)                  ¦       1225       ¦        2090

УУК-3                     ¦       1225       ¦       2090

АУК-1,25              ¦       1020       ¦       1780

АУК-0,625             ¦       1070       ¦       1500

(в ред. Изменения N  3, утв.  Постановлением  Госстандарта СССР от

24.02.1988 N 345)



———————————

Торцевым считают дверной проем, размещенный в одной из стенок с наименьшей длиной.

У контейнеров типоразмеров АУК-1,25 и АУК-0,625 вместо торцевых следует устраивать боковые двери.



Примечание исключено с 1 июля 1988 года. — Изменение N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345.



2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1АА, 1А, 1СС и 1С следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А, 1С) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с указанной в табл. 2 в пределах, согласованных с заказчиком.

(п. 2.2 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)

(Измененная редакция, Изм. N 1).



Крупнотоннажные контейнеры





Черт. 1



Примечание. Черт. 1 — 9 не определяют конструкцию контейнера.



Среднетоннажные контейнеры УУКП-5(6),

УУКП-5, УУК-5(6) и УУК-5

(в ред. Изменения N 3, утв. Постановлением

Госстандарта СССР от 24.02.1988 N 345)





Черт. 2



Среднетоннажные контейнеры УУК-5 с угловыми фитингами





Черт. 3



Примечание. Применение контейнера УУК-5 с угловыми фитингами допускается только при наличии согласия транспортных министерств, участвующих в их перевозках.



Среднетоннажные контейнеры УУК-5У,

УУКП-3(5), УУК-3(5) и УУК-3

(в ред. Изменения N 3, утв. Постановлением

Госстандарта СССР от 24.02.1988 N 345)





Черт. 4



Среднетоннажные контейнеры УУК-5У,

УУКП-3(5), УУК-3(5) и УУК-3

(в ред. Изменения N 3, утв. Постановлением

Госстандарта СССР от 24.02.1988 N 345)





Черт. 5



Черт. 4 и 5. (Измененная редакция, Изм. N 1).



Малотоннажные контейнеры АУК-1,25 и АУК-0,625

(в ред. Изменения N 3, утв. Постановлением

Госстандарта СССР от 24.02.1988 N 345)





Черт. 6



2.3. При наличии у контейнеров типоразмеров УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 боковой двери (черт. 4) вместо торцовой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. Если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота — не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3(5), УУК-3 и не менее 2280 мм — у контейнера типоразмера УУКП-3(5).

Размеры бокового дверного проема контейнеров типоразмеров УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 устанавливаются транспортными министерствами.

(п. 2.3 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)

2.4. Размеры угловых фитингов и их расположение на крупнотоннажных контейнерах — по ГОСТ 20527-82.

2.5. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров — по ГОСТ 18579-79 и приведенным на черт. 2 — 5, открытых среднетоннажных — по утвержденной конструкторской документации, автомобильных малотоннажных — по ГОСТ 22225-76.

(п. 2.5 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)

(Измененная редакция, Изм. N 2).

2.6. При оборудовании угловыми фитингами контейнеров типоразмера УУК-5 их расположение должно соответствовать указанному на черт. 3.

Разница между расстояниями, замеренными между центрами отверстий диагонально противоположных угловых фитингов, не должна превышать 5 мм.

2.7. Размеры и размещение закрытых снизу вилочных проемов у контейнеров типоразмеров 1СС, 1С, 1СХ, 1D и 1DX с торцевыми дверями должны соответствовать указанным на черт. 7 и в табл. 4.





Черт. 7



Таблица 4



————+——————————————————

Типоразмеры¦                    Размеры, мм

контейнеров+—————————+—————————

           ¦   первая пара вилочных    ¦   вторая пара вилочных

           ¦ проемов (для груженых или ¦   проемов (только для

           ¦   порожних контейнеров)   ¦  порожних контейнеров)

           +————+—-+—-+——+———-+——-+——-

           ¦     а     ¦ b  ¦ с  ¦  d  ¦    а     ¦   b   ¦  с

           ¦           ¦    ¦    ¦     ¦     1    ¦    1  ¦   1

           ¦           +—-+—-+——+          +——-+——-

           ¦           ¦   не менее    ¦          ¦  не менее

————+————+—-+—-+——+———-+——-+——-

1СС        ¦2050 +/- 50¦355 ¦115 ¦ 20  ¦900 +/- 50¦  305  ¦  102

1С         ¦           ¦    ¦    ¦     ¦          ¦       ¦
1СХ        ¦           ¦    ¦    ¦     ¦          ¦       ¦
————+————+—-+—-+——+———-+——-+——-

1D         ¦900 +/- 50 ¦305 ¦102 ¦ 20  ¦    —     ¦   —   ¦   —

1DX        ¦           ¦    ¦    ¦     ¦          ¦       ¦



Примечание. с и — высота проема в свету.



При наличии у контейнеров типоразмеров 1СС, 1С и 1СХ второй пары вилочных проемов расстояние между их вертикальными осями должно соответствовать указанному на черт. 7 и в табл. 4. Ширина и высота открытых снизу вилочных проемов и расстояние между их вертикальными осями у среднетоннажных контейнеров должны быть одинаковыми у контейнеров всех типоразмеров и соответственно составлять 300, 100 и 950 мм.

Примечания. 1. Вторая внутренняя пара вилочных проемов у контейнеров типоразмеров 1СС, 1С и 1СХ предназначена для использования только при подъеме порожних контейнеров.

2. Крупнотоннажные контейнеры с боковыми дверями вилочными проемами не оборудуются.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)



2.8. Размеры и размещение подхватных устройств в основании крупнотоннажных контейнеров, применение которых допускается, но не является обязательным, должны соответствовать указанным на черт. 8.





1 — часть стенки, включая выступающие заклепки

и головки болтов, не должна отстоять от внутренней грани

предохранительной полосы (планки, кромки) более чем

на мм; 2 — полка балки в зоне контакта с лапой захвата

должна быть плоской и горизонтальной и образовывать

с предохранительной полосой прямой угол;

3 — нижняя поверхность нижних угловых фитингов.



Черт. 8

(чертеж 8 в ред. Изменения N 3, утв. Постановлением

Госстандарта СССР от 24.02.1988 N 345)



Примечание. Размеры и размещение подхватных устройств в основании контейнеров типоразмеров 1АХ, 1СХ, 1DX такие же, как соответственно у контейнеров типоразмеров 1АА (1А), 1СС (1С) и 1D.



2.9. Размеры паза (туннеля) в основании контейнеров типоразмеров 1АА, 1А и 1АХ, выполняемого по требованию заказчика, должны соответствовать указанным на черт. 9 и в табл. 5.

(Измененная редакция, Изм. N 1).





1 — поверхность торцовой стенки;

2 — нижняя поверхность поперечных элементов основания



Черт. 9



Примечания. 1. Высоту паза Н проверяют на расстоянии 600 мм от его конца.

2. Опорные поверхности паза могут быть сплошными с минимальной длиной, приведенной в табл. 5, и иметь сечение, показанное на чертеже жирными линиями, или состоять из отдельных площадок, отвечающих требованиям ГОСТ 20259-80.



Таблица 5



                                                       Размеры, мм

————-+——————————+———————

    Длина    ¦            Ширина            ¦       Высота

———+—+——-+——-+——-+——+——+——+———

    L    ¦ l ¦   В   ¦   В   ¦   В   ¦  b   ¦  Н  ¦  h  ¦   с

         ¦   ¦    max¦    1  ¦    2  ¦   min¦     ¦     ¦
———+—+——-+——-+——-+——+——+——+———

         ¦ +1¦       ¦    +3 ¦       ¦      ¦   0 ¦     ¦    +5

 От 3150 ¦6  ¦930    ¦1029   ¦От 1070¦25    ¦120  ¦От 35¦12,5

 до 3500 ¦ -2¦       ¦    0  ¦до 1130¦      ¦   -3¦до 70¦    -1,5



ГОСТ 18477-79 (СТ СЭВ 772-83) Контейнеры универсальные. Типы, основные параметры и размеры

zakonrus.ru

ГОСТ 18477-79* - Контейнеры универсальные. Типы, основные параметры и размеры.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 18477-79

(СТ СЭВ 772-83)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ

Типы, основные параметры и размеры

Universal containers. Types.

Basic parameters and dimensions

ГОСТ
18477-79*

(СТ СЭВ 772-83)

Взамен
ГОСТ 18477-73

Постановлением Государственного комитета СССР по стандартам от 14 сентября 1979 г. № 3572 срок введения установлен

Проверен в 1984 г. Постановлением Госстандарта                                           с 01.01.80,

от 07.12.84 № 4170 срок действия продлен                                                        до 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на универсальные унифицированные контейнеры, предназначенные для перевозки грузов преимущественно без транспортной тары железнодорожным, водным и автомобильным транспортом, включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290-82, а также на универсальные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.

Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.

В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496/1.

Стандарт полностью соответствует СТ СЭВ 772-83.

(Измененная редакция, Изм. № 3).

1.1. В зависимости от величины массы брутто и конструкции подъемных (строповочных) устройств контейнеры должны изготовляться трех типов:

крупнотоннажные - массой брутто от 10 т и выше с угловыми фитингами;

среднетоннажные - массой брутто от 3 до 10,0 т с рымными узлами;

малотоннажные - массой брутто менее 3 т с рымными узлами.

(Измененная редакция, Изм. № 3).

1.2. Основные параметры контейнеров должны соответствовать указанным в табл. 1.

Таблица 1

Тип контейнера

Обозначение типоразмера

Масса брутто, т

Внутренний объем, м3, не менее

Rном

Rмакс

Крупнотоннажные









1АА

30

30,48

65,6

1А

30

30,48

61,3

1АХ

30

30,48

*

1ВВ**

25

25,40

48,9

1В**

25

25,40

45,7

1ВХ**

25

25,40

*

1СС

24

24,00

32,1

1C

24

24,00

30,0

1СХ

24

24,00

*

1D

10

10,16

14,3

1DX

10

10,16

*

Среднетоннажные









УУКП-5(6)

5

6,00***

11,3

УУКП-5

5

5,0

11,3

УУК-5(6)

5

6,00***

10,4

УУК-5

5

5,00

10,4

УУК-5У

5

5,00

5,1

УУКП-3(5)

3

5,00

5,7

УУК-3(5)

3

5,00

5,1

УУК-3

3

3,00

5,1

Малотоннажные









АУК-1,25

1,25

1,25

3,0

АУК-0,625

0,625

0,63

1,4

* Определяют расчетом в зависимости от принятой высоты контейнера.

** К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава.

*** Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств.

(Измененная редакция, Изм. № 1, 2, 3).

1.3. Контейнеры УУК-5У предназначены для перевозки грузов с объемной массой более 490 кг/ м3.

1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них.

Внутренний объем открытых контейнеров типоразмеров 1СС и 1C должен быть соответственно не менее 31,5 и 29,5 м3, контейнеров других типоразмеров - по согласованию с транспортными министерствами.

(Новая редакция, Изм. № 3).

1.5. (Исключен, Изм. № 2).

1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290-82.

Примеры условного обозначения:

универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25 см2/м номинальной длины контейнера:

1АА ГОСТ 18477-79 код 10 ГОСТ 25290-82

то же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце:

1СХ ГОСТ 18477-79 код 50 ГОСТ 25290-82

то же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм:

УУК-5 ГОСТ 18477-79

то же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм:

УУКП-3(5) ГОСТ 18477-79

автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:

АУК-1,25 ГОСТ 18477-79.

Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1-6 и табл. 2.

Таблица 2

Обозначение типоразмера

Размеры

Номер чертежа

Наружные

Внутренние, не менее

Длина L

Ширина В

Высота Н

Длина l

Ширина b

Высота h

1AA

12192-10

2438-5

2591-5

11988

2330

2350

1

1А

12192-10

2438-5

2438-5

11988

2330

2197

1

1АХ

12192-10

2438-5

<2438

11988

2330

*

1

1BB

9125-10

2438-5

2591-5

8931

2330

2350

1

1В

9125-10

2438-5

2438-5

8931

2330

2197

1

1BX

9125-10

2438-5

<2438

8931

2330

*

1

1СС

6058-6

2438-5

2591-5

5867

2330

2350

1

1C

6058-6

2438-5

2438-5

5867

2330

2197

1

1СХ

6058-5

2438-5

<2438

5867

2330

*

1

1D

2991-5

2438-5

2438-5

2802

2330

2197

1

1DX

2991-5

2438-5

<2438

2802

2330

*

1

УУКП-5(6)

2100±5

2650±7

2591±5

1950

2515

2310

2

УУКП-5

2100±5

2650±7

2591±5

1950

2515

2310

2

УУК-5(6)

2100±5

2650±7

2400±5

1950

2515

2128

2

УУК-5

2100±5

2650±7

2400±5

1950

2515

2128

2; 3

УУК-5У

2100±5

1325±3

2400±5

1980

1216

2128

4; 5

УУКП-3(5)

2100±5

1325±3

2591±5

1980

1225

2380

4; 5

УУК-3(5)

2100±5

1325±3

2400±5

1980

1225

2128

4; 5

УУК-3

2100±5

1325±3

2400±5

1980

1225

2128

4; 5

АУК-1,25

1800±5

1050±3

2000±5

1720

960

1820

6

АУК-0,625

1150±3

1050±3

1700±5

1070

910

1520

6

* Определяют расчетом в зависимости от принятой наружной высоты контейнера.

Примечания:

1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50-53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1C и 1D - до 2158 мм при соответствующем изменении внутреннего объема.

2. Высота открытых контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом возможности их двухъярусной перевозки на железнодорожном транспорте не должна превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна согласовываться с МПС.

3. Размеры, указанные в табл. 2 и примечаниях к ней, действительны при температуре 20 °С.

(Новая редакция, Изм. № 3).

(Измененная редакция, Изм. № 3).

2.1. Ширина и высота торцевого дверного проема закрытых контейнеров должны быть равны внутренней ширине и высоте контейнера или иметь размеры не менее указанных в табл. 3.

Таблица 3

Обозначение

Торцевые дверные проемы контейнеров в свету, мм, не менее

Ширина

Высота

1АА

2286

2261

1А

2286

2134

1ВВ

2286

2261

1В

2286

2134

1CС

2286

2261

1D

2286

2134

УУКП-5(6)

1950

2280

УУКП-5

1950

2280

УУК-5(6)

1950

2100

УУК-5

1950

2100

УУК-5У

1216

2090

УУКП-3(5)

1225

2300

УУК-3(5)

1225

2090

АУК-1,25**

1020

1780

АУК-0,625**

1070

1500

* Торцевым считают дверной проем, размещенный в одной из стенок с наименьшей длиной.

** У контейнеров типоразмеров АУК-1,25 и АУК-0,625 вместо торцевых следует устраивать боковые двери.

(Измененная редакция, Изм. № 3).

2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1АА, 1А, 1СС и 1C следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А, 1C) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с указанной в табл. 2 в пределах, согласованных с заказчиком.

(Новая редакция, Изм. № 3).

Крупнотоннажные контейнеры

Черт. 1

Примечание. Черт. 1-9 не определяют конструкцию контейнера.

Среднетоннажные контейнеры УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5

Черт. 2

(Измененная редакция, Изм. № 3).

Среднетоннажные контейнеры УУК-5 с угловыми фитингами

Черт. 3

Примечание. Применение контейнера УУК-5 с угловыми фитингами допускается только при наличии согласия транспортных министерств, участвующих в их перевозках.

Среднетоннажные контейнеры УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3

Черт. 4

Среднетоннажные контейнеры УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3

Черт. 5

Черт. 4 и 5. (Измененная редакция, Изм. № 1, 3).

Малотоннажные контейнеры АУК-1,25 и АУК-0,625

Черт. 6

(Измененная редакция, Изм. № 3).

2.3. При наличии у контейнеров типоразмеров УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 боковой двери (черт. 4) вместо торцовой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. Если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота - не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3(5), УУК-3 и не менее 2280 мм - у контейнера типоразмера УУКП-3(5).

Размеры бокового дверного проема контейнеров типоразмеров УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 устанавливаются транспортными министерствами.

(Новая редакция, Изм. № 3).

2.4. Размеры угловых, фитингом и их расположение на крупнотоннажных контейнерах - по ГОСТ 20527-82.

2.5. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров - по ГОСТ 18579-79 и приведенным на черт. 2-5, открытых среднетоннажных - по утвержденной конструкторской документации, автомобильных малотоннажных - по ГОСТ 22225-76.

(Новая редакция, Изм. № 3).

2.6. При оборудовании угловыми фитингами контейнеров типоразмера УУК-5 их расположение должно соответствовать указанному на черт. 3.

Разница между расстояниями, замеренными между центрами отверстий диагонально противоположных угловых фитингов, не должна превышать 5 мм.

2.7. Размеры и размещение закрытых снизу вилочных проемов у контейнеров типоразмеров 1CC, 1C, 1СХ, 1D и 1 DX с торцевыми дверями должны соответствовать указанным на черт. 7 и в табл. 4.

При наличии у контейнеров типоразмеров 1CC, 1C и 1СХ второй пары вилочных проемов расстояние между их вертикальными осями должно соответствовать указанному на черт. 7 и в табл. 4. Ширина и высота открытых снизу вилочных проемов и расстояние между их вертикальными осями у среднетоннажных контейнеров должны быть одинаковыми у контейнеров всех типоразмеров и соответственно составлять 300, 100 и 950 мм.

Примечания:

1. Вторая внутренняя пара вилочных проемов у контейнеров типоразмеров 1CC, 1C и 1СХ предназначена для использования только при подъеме порожних контейнеров.

2. Крупнотоннажные контейнеры с боковыми дверями вилочными проемами не оборудуются.

(Измененная редакция, Изм. № 3).

Черт. 7

Таблица 4

Типоразмеры контейнеров

Размеры, мм

Первая пара вилочных проемов (для груженых или порожних контейнеров)

Вторая пара вилочных проемов (только для порожних контейнеров)

a

b

c

d

a1

b1

c1

не менее

не менее

1CC

1C

1CX

2050±50

355

115

20

900±50

305

102

1D

1DX

900±50

305

102

20

-

-

-

Примечание. c и c1 - высота проема в свету.

1 - часть стенки, включая выступающие заклепки и головки болтов, не должна отстоять от внутренней грани предохранительной полосы (планки, кромки) более чем на 12-2 мм; 2 - полка балки в зоне контакта с лапой захвата должна быть плоской и горизонтальной и образовывать с предохранительной полосой прямой угол; 3 - нижняя поверхность нижних угловых фитингов

Черт. 8

(Измененная редакция, Изм. № 3).

Примечание. Размеры и размещение подхватных устройств в основании контейнеров типоразмеров 1AX, 1СХ, 1DХ такие же, как соответственно у контейнеров типоразмеров 1АА (1А), 1СС (1C) и 1D.

1 - поверхность торцовой стенки; 2 - нижняя поверхность поперечных элементов основания

Черт. 9

Примечания:

1. Высоту паза Н проверяют на расстоянии 600 мм от его конца.

2. Опорные поверхности паза могут быть сплошными с минимальной длиной, приведенной в табл. 5, и иметь сечение, показанное на чертеже жирными линиями или состоять из отдельных площадок, отвечающих требованиям ГОСТ 20259-80.

Таблица 5

Размеры мм

Длина

Ширина

Высота

L

l

Bmax

B1

B2

bmin

H

h

c

От 3150

до 3500

6+1-2

930

1029+30

От 1070 до 1130

25

1200-3

От 35 до 70

12,5+5-1,5

2.8. Размеры и размещение подхватных устройств в основании, крупнотоннажных контейнеров, применение которых допускается, но не является обязательным, должны соответствовать указанным на черт. 8.

2.9. Размеры паза (туннеля) в основании контейнеров типоразмеров 1АА, 1А и 1АХ, выполняемого по требованию заказчика, должны соответствовать указанным на черт. 9 и в табл. 5.

(Измененная редакция, Изм. № 1).

snipov.net
