Устройство вызова экстренных оперативных служб эра глонасс – Что такое ЭРА ГЛОНАСС на легковом автомобиле и как она работает

Что такое ЭРА ГЛОНАСС на легковом автомобиле и как она работает

Многие водители, впервые приобретающие машину, задаются вопросом: что такое ЭРА ГЛОНАСС на легковом автомобиле, зачем она нужна и как работает. Большая кнопка SOS неподалеку от осветительного плафона действительно выглядит интригующе. Она расположена таким образом, чтобы до нее было легко дотянуться в любой экстремальной ситуации, и делает то, что от нее и ожидаешь: вызывает помощь.

Интуитивный внешний вид кнопки должен подталкивать к ее использованию даже тех водителей, которые ничего не знают о системе ЭРА ГЛОНАСС. Но лучше все-таки заранее разобраться, что это за система и почему каждый автомобиль ей оборудован.

Зачем нужна ЭРА ГЛОНАСС

Первая (и пока что единственная в мире) бесплатная система экстренного вызова, обязательная к установке на все автомобили, появилась в России недавно: официально она была введена в эксплуатацию с 1.01.15, поэтому все еще встречаются машины, не подключенные к системе. Согласно плану правительства, постепенно их будет становиться все меньше.

В соответствии с Решением Комиссии Таможенного союза №877, с 1.01.17 все новые автомобили должны быть оборудованы системой экстренного реагирования. В 2019 году истечет срок ОТТС (одобрения типа транспортного средства), полученного на машины, проходившие проверку в 2016 году. Это означает, что после 2019 года невозможно будет даже случайно купить автомобиль, не подключенный к общей системе экстренного вызова.

Самый близкий действующий аналог ЭРА ГЛОНАСС – это eCall, система безопасности, единая для всех стран Евросоюза. Она настолько популярна, что используется и в некоторых других европейских странах, но пока что не является обязательной, хотя уже с 2018 года машины без eCall в Европе продаваться не будут. Обе эти системы предназначены для уменьшения смертности водителей и пассажиров (в результате ДТП), и отлично справляются со своей задачей. ЭРА ГЛОНАСС совместима с системами eCall: водитель, находясь в странах Европы, может вызвать помощь точно так же, как и в России, без прохождения дополнительной регистрации или предварительной перенастройки оборудования.

Система существенно повышает шансы водителя выжить в ДТП, поскольку большинство смертей от автомобильных происшествий происходит из-за замедленного реагирования и недостаточной скорости прибытия врачей на место автокатастрофы. Используя сигнальную кнопку, водитель может послать автоматический вызов непосредственно в момент аварии или сразу после нее, многократно увеличивая вероятность благоприятного исхода.

Система ЭРА ГЛОНАСС

Система ЭРА ГЛОНАСС проста и эффективна, благодаря чему не подвержена внезапным поломкам и продолжает функционировать даже в самых неблагоприятных условиях. Модуль, встраиваемый в автомобиль, представляет собой надежный мобильный телефон, дополненный датчиками и сигнальной кнопкой SOS.

Следующие части системы обеспечивают ее успешную работу:

  • Сим-карта, обслуживаемая бесплатно при звонках на номера спасения.
  • Антенна для приема сигнала. Используется усиленная антенна, чтобы обеспечить наилучшее качество связи даже на «проблемных» участках дороги.
  • 3G модем для передачи дополнительных данных спасателям.
  • Микрофон и динамик для связи с диспетчером (если водитель и пассажиры способны говорить).
  • Навигационный модуль, отслеживающий положение автомобиля. Сигнал с GPS передается оперативным спасательным службам в качестве указателя на местоположение разбившейся машины.

Система ЭРА ГЛОНАСС не требует техобслуживания, все компоненты рассчитаны на длительную работу. Предполагается, что в скором будущем исправность функций системы станет стандартным компонентом проверок на любом техосмотре.

Читайте также: Что такое RunFlat на автомобиле.

Принцип работы ЭРА ГЛОНАСС

Система разработана таким образом, чтобы случайный вызов можно было легко отменить, но в то же время при отсутствии у водителя возможности дотянуться до сигнальной кнопки информация о ДТП все равно передавалась. Вот как это действует на практике:

  1. Система запускается либо от нажатия на кнопку тревоги, либо в качестве ответа на сильное сотрясение автомобиля (датчики улавливают как удар, так и переворот).
  2. Терминал использует навигационный модуль для определения местоположения автомобиля.
  3. Сигнал о бедствии с данными о местоположении передается через сотовую сеть непосредственно в центр экстренной системы.
  4. Диспетчер пытается связаться с водителем посредством звонка на устройство, встроенное в автомобиль. Устройство автоматически принимает вызов.
  5. Если ответа не последовало, или водитель смог подтвердить, что попал в ДТП, то диспетчер передает сигнал со сведениями о происшествии скорой помощи.

После того, как сигнал будет передан спасательной команде, специалисты немедленно выдвинутся на место происшествия. По действующему регламенту, срок прибытия должен занимать не более 20 минут. Это оптимальный временной промежуток для того, чтобы успеть оказать медицинскую помощь пострадавшим с опасными для жизни травмами. Но по факту, скорая помощь часто приезжает быстрее, особенно если сигнал поступает из города.

Какие сведения захватывает система ЭРА ГЛОНАСС

Некоторые автомобилисты подозрительно относятся к экстренной системе из-за опасений, что она отслеживает их перемещения. Но это не более, чем миф: модуль ЭРА ГЛОНАСС устроен предельно примитивно, и функция трекинга в нем не предусмотрена. Он всего лишь передает разовые сигналы в случае бедствия, и входит в них исключительно необходимая информация.

Оперативная служба получит следующие сведения от системы в случае катастрофы:

  • Точные координаты ДТП.
  • Количество пассажиров в салоне (считается по количеству застегнутых ремней безопасности).
  • Техническая информация о катастрофе: последние данные по скорости, параметры перегрузок.
  • Базовая информация об автомобиле: модель, номер, цвет и вид топлива.

Все эти данные помогут спасательной команде быстрее добраться до пострадавших и опознать их, а также примерно подготовиться к тому, с чем предстоит столкнуться.

Видео о ЭРА ГЛОНАСС


Похожие статьи

avtonov.com

ЭРА-ГЛОНАСС — Википедия

Материал из Википедии — свободной энциклопедии

«ЭРА-ГЛОНАСС» — российская государственная система экстренного реагирования при авариях. «ЭРА ГЛОНАСС» технологически совместима с общеевропейской системой eCall[1].

С 2018 года абонентские терминалы системы устанавливают на все автотранспортные средства, продаваемые в России.

Внедрение системы привело к сокращению времени реагирования при авариях и других чрезвычайных ситуациях, что позволило снизить уровень смертности и травматизма на дорогах и повысить безопасность грузовых и пассажирских перевозок[2].

Система «ЭРА-ГЛОНАСС» представляет собой распределенную инфраструктуру оператора (включающую в себя навигационно-информационную платформу, сеть передачи данных и сеть сотовой связи по принципу «виртуального оператора») и устройства (автомобильная система в терминах стандарта), устанавливаемые в автомобили[1].

При аварии (согласно ГОСТ устройство должно распознавать фронтальное столкновение, боковое столкновение, удар сзади) автомобильное устройство в соответствии с заложенным в него алгоритмом[1] определяет степень тяжести аварии, определяет местоположение пострадавшего транспортного средства через спутники системы ГЛОНАСС и/или GPS, устанавливает связь с инфраструктурой «ЭРА-ГЛОНАСС» и в соответствии с протоколом[3] передаёт необходимые данные об аварии[4]. Сигнал о бедствии имеет приоритетный статус и будет передан через любого сотового оператора, чей сигнал в данном месте будет самый сильный. Если сеть будет перегружена множеством телефонных звонков, то их можно прервать для передачи экстренной информации.

Совершить вызов можно и вручную — нажатием специальной кнопки SOS. В этом случае оператор контакт-центра «ЭРА-ГЛОНАСС» голосом уточняет детали происшествия и в случае подтверждения информации или при отсутствии ответа направляет службы экстренного реагирования — спасателей, Скорую помощь, ГИБДД.

Технические требования[править |

ru.wikipedia.org

Что такое «Эра-ГЛОНАСС» и зачем она нам нужна?

Государственная автоматизированная информационная система «ЭРА-ГЛОНАСС» – первая в мире национальная система экстренного реагирования в случае ДТП, стандарты которой взяты в основу систем безопасности во многих странах мира.

С 1 января она, как и подобает тревожной кнопке, наделала много шума. Мы разбирались, что нужно знать о системе вызова экстренных оперативных служб.

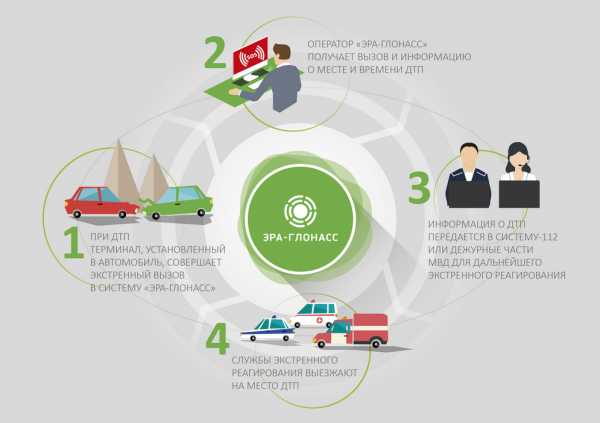

Как работает система «ЭРА-ГЛОНАСС»:

Автоматический терминал «ЭРА-ГЛОНАСС» – сети мобильной связи – при необходимости спутниковая связь – фильтрующий Call-центр – экстренные оперативные службы.

Основная задача системы «ЭРА-ГЛОНАСС» – сократить время поступления информации о ДТП и, соответственно, время оказания первой медицинской помощи, соблюсти правило так называемого «золотого часа», сохранив тысячи человеческих жизней. Время передачи до системы в автоматическом режиме составляет менее 20 секунд.

На сегодняшний день в системе зарегистрировано более 300 тысяч автомобилей по всей России. Только с начала прошлого года система «ЭРА-ГЛОНАСС» среагировала на 700 тяжелых аварий и помогла спасти более 200 человек.

Систему «ЭРА-ГЛОНАСС» можно встроить практически в любой современный автомобиль. 23 марта в Приморье впервые в стране успешно прошла тестовая установка системы на подержанный японский автомобиль. Процесс оборудования машины занял всего 20 минут.

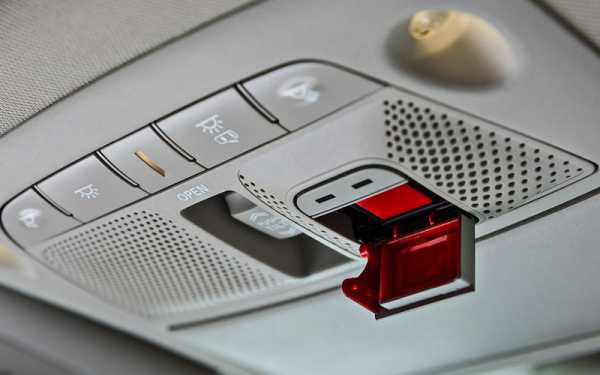

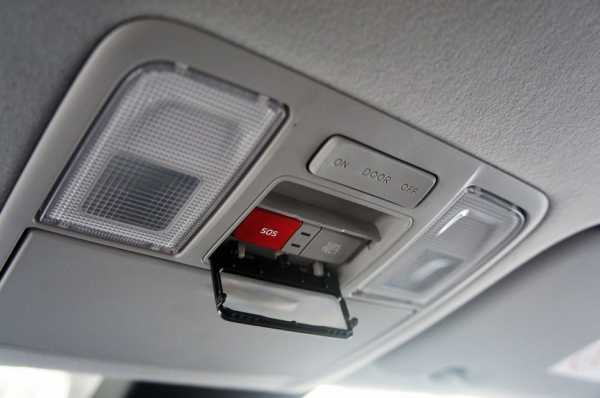

Тревожная кнопка крепится в основном на потолочную консоль, для того чтобы избежать случайного нажатия. Для того чтобы ее запустить, надо выполнить несколько осознанных действий: снять предохранитель – открыть крышку и нажать кнопку несколько раз – она не срабатывает мгновенно, в первые секунды, опять же, для того чтобы исключить ложный вызов. Далее происходит соединение с системой вызова экстренных и оперативных служб.

Система «ЭРА-ГЛОНАСС» может работать как в автоматическом, так и в ручном режиме.Автоматически она срабатывает в случае тяжелого ДТП, когда акселерометр фиксирует резкое изменение скорости или траектории движения автомобиля и определенную силу удара. Для новых автомобилей этот факт гарантируют краш-тесты, проводимые для линеек производителей: фронтальный и боковой удары и переворот проходит каждая модель, которая сходит с конвейера. Что касается пробежных машин, принцип работы тот же самый, но дорогостоящие краш-тесты для единичных моделей, которые подвергались мощной критике, решено было не проводить. И в первом, и во втором случаях кнопку можно нажать в ручном режиме.

Все устройства в обязательном порядке проходят около 150 испытаний в сертифицированных лабораториях, таких как акустический тест, проверка на виброустойчивость, работа в автономном режиме и так далее.

Проект «ЭРА-ГЛОНАСС» стартовал в 2007 году одновременно с европейской системой eCall, которая также предусматривает обязательную установку терминала, передающего информацию в случае ДТП в автоматическом режиме в службу экстренного реагирования. Проектирование системы завершили к 2009 году, в 2011-м появились первые опытные образцы. В 2013 году система была развернута по всей стране, в 2015-м она заработала и на территории Крымского федерального округа.

С 1 января 2017 установка системы «ЭРА-ГЛОНАСС» является обязательной для автомобилей, ввозимых на территорию России. Сегодня стандарты «ЭРА-ГЛОНАСС» взяты за основу систем безопасности во многих странах мира. На территории Европы система eCall, полностью совместимая с системой ГЛОНАСС, должна заработать к концу следующего года.

Система «ЭРА-ГЛОНАСС» построена на стыке спутниково-навигационных технологий, ГЛОНАСС иJPS, она автоматически отправляют в сеть точные координаты местонахождения автомобиля, время ДТП,VIN номер или номер кузова, скорость и силу удара. Кроме того, в системе применяются стандарты сотовой связи, прежде всего стандарты JSM, и современные геоинформационные системы. SIM-карты системы ГЛОНАСС регистрируются в сетях МТС, Мегафон и Билайн, при этом для передачи данных выбирается наиболее сильный сигнал базовой станции, таким образом обеспечивается максимальная зона покрытия. Для тех районов, где еще не работает сотовая связь, проведено сопряжение с двумя системами спутниковой связи – «Гонец» и «Глобалстар». Кроме того, у системы существует резервный канал СМС, которым можно воспользоваться в случае, если установить голосовую сессию невозможно.

Отличительная особенность системы – применение электронной подписи на SIM-картах ГЛОНАСС, для того чтобы исключить возможность корректировки передаваемых данных. Это ноу-хау, которое до сих пор не применяется ни у одного оператора связи, незаменимо, когда надо восстановить обстоятельства ДТП. По словам разработчиков, система является уникальной с точки зрения концентрации технологий, и пока ни одно государство в мире не смогло создать ей подобную.

Использование сети call-центров для предварительной фильтрации звонков снижает нагрузку на системы «112» и на дежурные части МЧС, МВД и скорой медицинской помощи (СМП) и обеспечивает первичную обработку данных. В случае, если водитель не ответил оператору, или системой зафиксирован достаточно сильный удар, на место происшествия вызываются все экстренные службы. По опыту время реагирования в разных субъектах РФ составляет от 5 до 30 минут.

Для автовладельцев услуги системы вызова экстренных служб абсолютно бесплатны.

Система «ЭРА-ГЛОНАСС» не предназначена для контроля за перемещением людей и вмешательства в личную жизнь.

Терминал в автомобиле находится в спящем режиме и активируется в случае ДТП или нажатия кнопки.

На основе созданной инфраструктуры системы «ЭРА-ГЛОНАСС» возможно создание различных сервисов, как государственных, так и коммерческих. При помощи терминала водитель в режиме реального времени может получать различную информацию: метеорогический прогноз, информацию о природных катаклизмах, пробках, сложных участках дорог и путях объезда, о ближайших заправках, кафе и так далее. В случае ДТП сервисы на основе ГЛОНАСС могут помочь оформить ДТП без участия сотрудников ГИБДД или аварийного комиссара, используя процедуру европротокола. Технические решения системы «ЭРА-ГЛОНАСС» позволяют интегрироваться с информационными системами МЧС, МВД и СМП.

Временный порядок оборудования системой «ЭРА-ГЛОНАСС» был озвучен именно в Приморье, самом автомобилизированном регионе страны, славящемся самыми большими объемами импорта подержанных автомобилей на территорию России. Именно Приморский край выступил флагманом в решении проблемы, с которой столкнулись автолюбители по всей стране с 1 января 2017 года, благодаря вмешательству главы региона Владимиру Миклушевскому. 22 марта глава региона собрал большое совещание с участием руководства компании-оператора и автобизнеса.

Порядок действий автовладельцев в рамках временного порядка оформления импортных автомобилей:

1. Заключение договора между АО «ГЛОНАСС» и физическим/юридическим лицом на приобретение системы. Договор закрепляет обязательство автовладельца установить устройство «ЭРА-ГЛОНАСС» в автомобиль, в документе также указывается id устройства и VIN номер или номер кузова машины;

2. Получение сертификата безопасности конструкции транспортного средства в специализированной лаборатории при обязательном предъявлении договора и устройства «ЭРА-ГЛОНАСС»;

3. Таможенная очистка – на основании СБКТС получение ПТС на автомобиль, при условии обязательной оплаты пошлины и утилизационного сбора;

4. Установка системы «ЭРА-ГЛОНАСС» на машину в аккредитованных центрах;

5. Постановка автомобиля на учет в ГИБДД.

Если автовладелец не установит устройство на автомобиль, данные его автомобиля будут отсутствовать в системе ГЛОНАСС, а значит в случае, когда может понадобиться помощь, водитель не сможет ею воспользоваться. Кроме того, Правительством РФ могут быть рассмотрены и другие меры ответственности, в том числе аннулирование ПТС или отказ в постановке на учет ГИБДД.

На сегодняшний день АО «ГЛОНАСС» аккредитовал в Приморье три компании: ООО «Сумотори-Автопорт», ООО «Дальтест» и ИП Василец. В АО «ГЛОНАСС» заверили, что в ближайшее время их количество увеличится: на Дальнем Востоке будет создан пул агентов и сертифицированных мастерских. По мнению приморского автобизнеса, создание конкурентной среды позволит сформировать оптимальную цену для потребителя.

Первая тысяча устройств придет в Приморье 4 апреля, эта дата станет точкой отсчета, когда импортные автомобили начнут своим ходом покидать склады временного хранения. Российские производители тем временем разворачивают производство, для того чтобы обеспечить потребности регионов-импортеров зарубежных машин.

«Система «ЭРА-ГЛОНАСС» призвана спасать человеческие жизни, от происшествий на дорогах, к сожалению, никто не застрахован. И мы доказываем делом, что система ГЛОНАСС работает и работает успешно», – отметил временный генеральный директор АО «ГЛОНАСС» Андрей Жерегеля.

Губернатор Приморья Владимир Миклушевский неоднократно подчеркивал, что система «ЭРА-ГЛОНАСС», безусловно, важный элемент безопасности вождения, и ее внедрение поможет снизить смертность при дорожно-транспортных происшествиях.

«Однозначно поддерживаю это решение, оно серьезно повышает безопасность вождения и совершенно точно приведет к снижению травматизма и смертности при ДТП на дорогах. К сожалению, таких случаев еще много и в стране, и в Приморье, самом автомобилизированном регионе России. Если человек попадет в беду, особенно если это случится в районах, где нет сотовой связи, нажатие этой кнопки, работающей через спутник, поможет экстренным службам быстро прийти на помощь», – заявил глава Приморского края.

Напомним, Владимир Миклушевский выступил в защиту автомобильной общественности, обратившись к вице-премьеру – полпреду Президента РФ в ДФО Юрию Трутневу. В Правительстве РФ были приняты необходимые решения: с 17 февраля Владивостокская таможня начала выдавать ПТС на машины, ввезенные на территорию края до 15 февраля, а Минпромторгу было поручено разработать упрощенный порядок установки устройств системы «ЭРА-ГЛОНАСС» на подержанные иномарки.

www.dv.kp.ru

ПП153 или ЭРА (АСН или УВЭОС) ?

Уважаемые перевозчики!

В связи с вступлением в силу Постановления Правительства РФ от 13 февраля 2018 года № 153 (ПП153), в соответствии с которыми был создан прибор FORT-112EG-M, у перевозчиков появились вопросы, как по оборудованию, так и по порядку оснащения этим прибором транспортных средств.

В связи с этим, предлагаем вам ознакомиться с выдержками по материалам из цикла статей Руководителя проектов завода-производителя АСН и УВЭОС Форт-Телеком – Валерия Машкина.

Что это за прибор FORT-112EGM?



В первую очередь, прибор FORT-112EG-M проектировался и создавался как устройство вызова экстренных оперативных служб (УВЭОС) второго поколения. Продолжая традиции первого поколения, в него была заложена функция мониторинга передачи данных на телематические сервера для мониторинга транспорта. Таким образом, FORT-112EG-M должен иметь полный функционал, указанный в п. 118 Технического регламента таможенного союза № 018/2011 «О безопасности колёсных транспортных средств» (ТР ТС 018).

Коротко по функционалу УВЭОС: УВЭОС – это устройство, которое должно отправить в центр обработки вызовов минимальный набор данных в случае ДТП (предусмотрен ручной режим работы и автоматический). Для легковых автомобилей (категория М1) предусмотрено автоматическое определение факта ДТП при ударе и опрокидывании. Для колёсных транспортных средств (ТС), не входящих в категорию М1 предусмотрено автоматическое определение ДТП только при опрокидывании.

Для справки.

Производителей УВЭОС существует довольно много, как зарубежных, так и российских. Но на сегодняшний день функционал передачи данных на телематические сервера реализован пока только в моделях FORT-112EG и FOER-112EGM. Передача данных может осуществляться как в протоколе EGTS, так и в нашем «родном» протоколе FORT11x.



УВЭОС начинает работать ТОЛЬКО в случае ДТП (ручное или автоматическое определение факта ДТП), всё остальное время оно находится в режиме «ожидания». Нормативными техническими документами предусмотрено, что производитель оборудования может ввести в конструкцию УВЭОС другие, дополнительные функции. Основываясь на этих допущениях, наша компания добавила функционал передачи данных на телематические сервера для организации спутникового мониторинга транспорта, который давно уже используется в обычных терминалах.



Отличие по режимам работы УВЭОС и АСН.



УВЭОС срабатывает и передаёт минимального набора данных (МНД) только в случае ДТП, всё остальное время оно находится в «спящем» режиме и контролирует только уровень доступности сетей GSM, ну и конечно же те датчики и входы терминала, с которых ожидается приход сигнала о ДТП.



АСН, в отличие от УВЭОС, постоянно (через настроенные заранее периоды времени) передаёт информацию на телематические сервера о своём местоположении и состоянии подключенных датчиков и устройств. Всё, как с обычным телематическим терминалом.



Чем же АСН отличается от обычных терминалов?



В п.6 ТР ТС 018 введено определение для АСН:

«аппаратура спутниковой навигации» — аппаратно-программное устройство, устанавливаемое на транспортное средство для определения его текущего местоположения, направления и скорости движения по сигналам не менее двух действующих глобальных навигационных спутниковых систем, обмена данными с дополнительным бортовым оборудованием, а также для обмена информацией по сетям подвижной радиотелефонной связи;

(абзац введен решением Совета Евразийской экономической комиссии от 30.01.2013 N 6)



Технические требования к АСН приведены также в ТР ТС 018, но уже в п. 117:


117.

Аппаратура спутниковой навигации

Правила ЕЭК ООН N 10 — 03.

Должны обеспечиваться:

наличие персональной универсальной многопрофильной идентификационной карты абонента для работы в сетях подвижной радиотелефонной связи стандартов GSM 900 и GSM 1800;

возможность обновления информации, хранящейся на персональной универсальной многопрофильной идентификационной карте абонента, по сетям подвижной радиотелефонной связи стандартов GSM 900 и GSM 1800;

возможность осуществления голосовой связи в режиме громкой связи по сетям подвижной радиотелефонной связи стандартов GSM 900 и GSM 1800;

индикация состояния аппаратуры; возможность передачи и приема информации по сетям подвижной радиотелефонной связи стандартов GSM 900 и GSM 1800 посредством пакетной передачи данных или коротких текстовых сообщений;

возможность использования интерфейсов RS232, RS485, CAN и USB для обмена данными с внешними устройствами и наличие не менее двух дискретных и двух аналоговых входов;

определение местоположения транспортного средства с погрешностью не более 15 м по координатным осям и скорости транспортного средства с погрешностью не более 0,1 м/с при доверительной вероятности 0,95;

объем внутренней энергонезависимой памяти, обеспечивающий запись:

для транспортных средств категории M — не менее 150 000 последовательно зарегистрированных событий;

для транспортных средств категории N — не менее 20 000 последовательно зарегистрированных событий;

сохранение во внутренней памяти сообщений, которые не удалось передать по сетям подвижной радиотелефонной связи стандартов GSM 900 и GSM 1800, и передача этих сообщений при восстановлении связи.

(п. 117 введен решением Совета Евразийской экономической комиссии от 30.01.2013 N 6)



Если рассмотреть эти требования и сравнить с характеристиками присутствующего на рынке телематических терминалов оборудования, то можно увидеть, что большинство терминалов соответствуют этим требованиям. Можно ли тогда их применять в качестве АСН? Увы, нельзя.







В Постановлении Правительства РФ от 13 февраля 2018 года № 153 (ПП153) чётко прописано, какое оборудование можно применять для оснащения ТС, осуществляющих пассажирские перевозки (ПП) и перевозки опасных грузов (ОГ).

«…….3. Транспортные средства подлежат оснащению работоспособной аппаратурой спутниковой навигации, отвечающей следующим требованиям:

а) соответствует требованиям технического регламента;…..»



В данном случае идёт отсылка на ТР ТС 018/2011 года. Каким же образом проверить, соответствует ли какое-либо оборудование требованиям ТР ТС 018/2011 года, и, соответственно ПП153?

Всё довольно просто.

В самом начале ТР ТС 018/2011 имеется такой абзац:

«…..2.1. Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности колесных транспортных средств» (ТР ТС 018/2011) (прилагается)….»

Открываем прилагаемый перечень и находим следующую информацию:




159.4

Приложение N 10, пункт 117. Аппаратура спутниковой навигации

ГОСТ Р 56360-2015 (за исключением примечания к пункту 5.4)

«Глобальная навигационная спутниковая система. Аппаратура спутниковой навигации для оснащения колесных транспортных средств категории M, используемых для коммерческих перевозок пассажиров. Общие технические требования»


159.5

Приложение N 10, пункт 117. Аппаратура спутниковой навигации

ГОСТ Р 56361-2015 (за исключением примечания к пункту 5.3)

«Глобальная навигационная спутниковая система. Аппаратура спутниковой навигации для оснащения колесных транспортных средств категории N, используемых для перевозки опасных, специальных, тяжеловесных и (или) крупногабаритных грузов, твердых бытовых отходов и мусора. Общие технические требования»

159.6

Приложение N 10, пункт 117. Аппаратура спутниковой навигации

ГОСТ 33472-2015

«Глобальная навигационная спутниковая система. Аппаратура спутниковой навигации для оснащения колесных транспортных средств категории M и N. Общие технические требования»



Таким образом, становится понятно, что АСН может являться только то оборудование, которое соответствует требованиям указанных ГОСТ. Методики и правила проведения испытаний указаны в другом приложении к ТР ТС 018/2011, но это уже касается аккредитованных испытательных лабораторий, которые проводят соответствующие испытания.

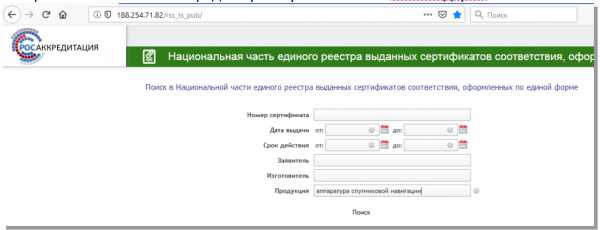

При успешном окончании испытаний на такое оборудование выпускается сертификат соответствия, который в обязательном порядке публикуется на сайте Росстандарта.



Аппаратурой спутниковой навигации может являться любой телематический терминал, прошедший испытания по указанным в ТР ТС 018 ГОСТ и имеющий соответствующий сертификат соответствия требованиям ТР ТС 018.

На момент написания данной статьи прошли испытания и были выпущены сертификаты только для двух типов АСН:

В ближайшее время ожидается появление ещё 1-2 типов АСН от других производителей оборудования.

АСН – FORT-112EG-M

Вернёмся к рассмотрению нашего прибора FORT-112EG-M.

При производстве терминала FORT-112EG-M в плату впаивается сим-чип, в который программным способом «залит» профиль виртуального оператора системы ЭРА-ГЛОНАСС, АО ГЛОНАСС. Назовём его условно «профиль АСН». Это необходимо для того, чтобы различать профиль, «заливаемый» в сим-чип для устройств вызова экстренных оперативных служб (условно назовём его «профиль ЭРА»).






Устройство вызова экстренных оперативных служб FORT-112EG

Аппаратура спутниковой навигации FORT-112EG-M



На фото, указанных выше мы видим, что на обеих платах присутствуют как сим-чим, так и свободные сим-холдеры, предназначенные для установки сим-карт.

В случае с УВЭОС FORT-112EG в сим-чип «залит» профиль ЭРА, в случае с АСН FORT-112EG-M – «залит» профиль АСН. Внешне сим-чипы ничем друг от друга не отличаются, и определить, какой же профиль «залит» невозможно

ВНИМАНИЕ!

Если у Вас терминал, выпущенный в ноябре 2018 года (см. технический паспорт, дату выпуска терминала) – то в ноябрьской партии впаянный сим-чип не содержит профиля. Он «пустой». Необходимо приобретать сим-карту у ООО «ГЛОСАВ» или их субагентов, вставлять её в свободный сим-холдер и настраивать на вкладке SIM1, оставляя вкладку SIM2 – не заполненной.

Регистрация на сайте ООО «ГЛОСАВ»



После установки и настройки прибора владелец ТС должен заполнить необходимые документы и направить их в ООО «ГЛОСАВ», которое является агентом АО ГЛОНАСС по проведению процедур внесения данных в систему. Инструкция для владельца ТС находится на сайте АО ГЛОНАСС (https://aoglonass.ru/postanovlenie-rf-153/).

Для внесения данных в систему потребуется следующая информация:

IMEI – идентификационный номер GSM модема.

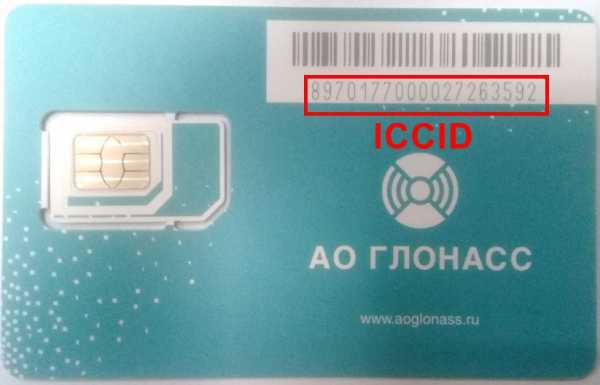

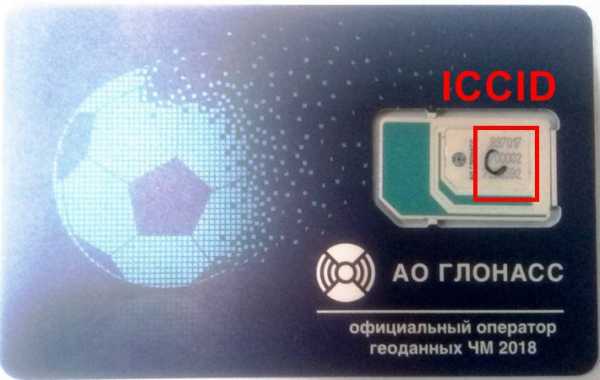

ICCID – идентификационный номер сим-чипа (для ноябрьской партии – номер сим-карты, которую необходимо приобрести у ООО «ГЛОСАВ» или их субагентов).



IMEI и ICCID сим-чипа нанесены на наклейке терминала, кроме того, дублируются на наклейке в паспорте на терминал.


В случае, если у Вас терминал АСН с датой выпуска ноябрь – то необходимо регистрировать ICCID сим карты, которую нужно получить у субагента ООО «ГЛОСАВ».


sfort-telecom.ru

все плюсы и минусы — журнал За рулем

С 1 января 2017 года автопроизводители обязаны оснащать все вновь выходящие на российский рынок автомобили системой ЭРА-ГЛОНАСС. Как это изменит нашу жизнь и отразится ли на цене новых машин?

К очень нужной системе ЭРА-ГЛОНАСС необходимо приложить хорошо оснащенные экстренные службы.

К очень нужной системе ЭРА-ГЛОНАСС необходимо приложить хорошо оснащенные экстренные службы.

Материалы по теме

ЭРА-ГЛОНАСС работает уже больше года, однако принцип ее действия, назначение и перспективы развития многим автолюбителям непонятны. Пока только две массовые модели успели примерить эту систему — Лада Веста и Лада XRAY. Хотя и остальные понемногу подтягиваются.

Набор спасателя

Комплекс экстренного реагирования при авариях (отсюда аббревиатура ЭРА) работает на базе российской глобальной навигационной спутниковой системы (ГЛОНАСС), аналога американской GPS. Набор оборудования для автомобиля, по сути, идентичен тому, что вы увидите, разобрав современный смартфон. Это навигационный модуль ГЛОНАСС/GPS, антенна, модем, микрофон, динамик, управляющий контроллер, аналог SIM-карты и резервный источник питания на случай ­обесточивания бортовой сети машины. Из органов управления — лишь кнопка экстренного вызова с надписью SOS, расположенная обычно в блоке у салонного зеркала заднего вида.

Коммунальную технику, общественный транспорт и машины спецслужб начали оснащать навигацией ГЛОНАСС раньше, чем появилась система ЭРА-ГЛОНАСС. Это сделали для слежения за казенными автомобилями.

Коммунальную технику, общественный транспорт и машины спецслужб начали оснащать навигацией ГЛОНАСС раньше, чем появилась система ЭРА-ГЛОНАСС. Это сделали для слежения за казенными автомобилями.

Материалы по теме

www.zr.ru

Передача экстренных данных в системе ЭРА-ГЛОНАСС / Habr

Bсе легковые автомобили, производимые или ввозимые на территорию РФ с 1 января 2017 года, обязаны оснащаться модулями «ЭРА-ГЛОНАСС». Новые автомобили Lada оснащаются экстренными кнопки SOS уже с 2016 года. ГОСТ на систему экстренного реагирования при авариях появился еще в далеком 2011-м, однако до сих пор не появилось ни одной технической статьи, описывающей принципы ее работы. Так что кому интересно, прошу.

Что же такое ЭРА?

«ЭРА-ГЛОНАСС» — российская государственная система Экстренного Реагирования при Авариях, нацеленная на повышение безопасности дорожного движения и уменьшения смертности от ДТП за счет сокращения времени оповещения экстренных служб. По сути, это частично скопированная европейская система eCall с некоторыми отличиями в передаваемых данных и частично обратно-совместимая с европейским родителем. Принцип работы системы достаточно прост и логичен: при аварии, встроенный в автомобиль модуль (IVS) в полностью автоматическом режиме и без участия человека определяет степень тяжести аварии, определяет местоположение транспортного средства через ГЛОНАСС или GPS, устанавливает связь с инфраструктурой «ЭРА-ГЛОНАСС» и в соответствии с протоколом передаёт необходимые данные об аварии (некий сигнал бедствия). Приняв сигнал бедствия, сотрудник колл-центра оператора ЭРА-ГЛОНАСС должен позвонить на бортовое устройство и выяснить, что произошло. Если никто не ответит — передать полученные данные в Систему-112 и отправить по точным координатам бригады спасателей и медиков, притом последним, чтобы прибыть на место, даётся 20 минут. И все это, повторюсь, без участия человека: даже если попавшие в ДТП люди не смогут самостоятельно вызвать экстренные службы, данные об аварии все равно будут переданы.

Что такое инфраструктура ЭРА?

Инфраструктуру для работы системы можно разделить на 3 основных части:

1. Устройства вызова экстренных служб, устанавливаемые в автомобили (по стандарту eCall эти устройства называются IVS — In Vehicle System) и осуществляющие сбор и передачу данных от Автомобиля

2. Инфраструктура мобильной связи, по сути, единый виртуальный оператор сотовой связи (MVNO), базирующийся не на одном, а сразу на всех реальных операторах мобильной связи. Таким образом, в случае экстренного вызова, достаточно иметь покрытие любого из действующих на территории РФ операторов мобильной связи, что в свою очередь существенно увеличивает зону действия системы. Также, с целью обеспечения максимального покрытия, в качестве опорной технологии для передачи данных выбран обычный GSM.

3. Инфраструтура приема и обработки вызовов (по eCall — PSAP — Public Safety Answering Point), представляющий из себя большой колл-центр для приема и обработки звонков.

Как это работает?

По сути внутри автомобиля находится обычный мобильный телефон, который при срабатывании подушек безопасности автоматически производит звонок и «сообщает оператору о произошедшем» и вот тут то и кроется главная технологическая «фишка» системы ЭРА-ГЛОНАСС и eCall: тональный модем.

Так как система изначально разрабатывалась для работы в местах, где может отсутствовать мобильное интернет соеденение (даже GPRS есть не всегда) был придуман протокол, позволяющий все равно передать небольшой объем экстренных данных, называемых Минимальным набором данных (МНД). Суть этого протокола в том, что вся передача данных происходит внутри Голосового GSM канала, почти как DialUp модемы в середине 2000-х, однако более помехоустойчнивого, с поддержкой временной синхронизации и ARQ.

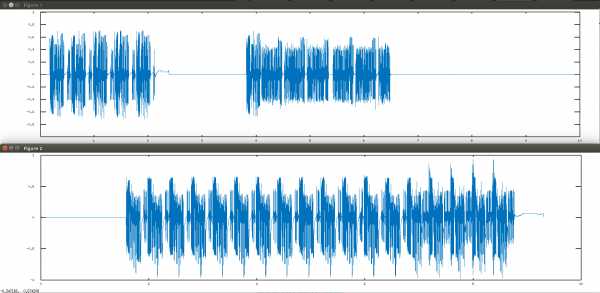

На рисунке ниже показана временная характиристика передаваемого от IVS (Uplink — Figure 1) и от PSAP (Downlink — Figure 2) сигнала (внутри голосового канала):

Передача данных в тональном модеме в общем случае состоит из 3-х этапов:

1. Синхронизация (Figure 1 — левая часть)

2. Готовность к передаче данных (тишина на Figure 1 и передача сообщений StartMSD на Figure 2)

3. Передача ‘экстренных данных (правая часть Figure 1, состоящая из 3-х блоков (в данном случае самый первый, это синхропоследовательность, далее 3 блока — это полезные данные, а остальные — это дополнительная избыточность для повышения помехоустойчивости). Причем дополнительных блоков может быть еще больше, что в свою очередь повысит вероятность успешного декодирования.

Если кому то интересно, более детально принцип работы тонального модема можно изучить в открытом стандарте ETSI TS 126.267.

После получения и декодирования данных из канала на стороне PSAP имеется закодирование с помощью АСН.1 сообщение вида:

01580D0010410410410410410410410414100000000FFFFFFFFFFFFFFFFFF8020080200030104012328E

E6400400000000000000000000000000000000000000000000000000000000000000000000000000000000000000

00000000000000000000002000000080000000000000080000000000000004000800000000000000000000000000

000000000000

Из которого после ASN.1 декодера выделяется «полезный нам» Минимальный набор данных:

<ECallMessage>
  <id>1</id>
  <msd>
    <msdStructure>
      <messageIdentifier>3</messageIdentifier>
      <control>
        <automaticActivation>
          <false/>
        </automaticActivation>
        <testCall>
          <true/>
        </testCall>
        <positionCanBeTrusted>
          <false/>
        </positionCanBeTrusted>
        <vehicleType>
          <passengerVehicleClassM1/>
        </vehicleType>
      </control>
      <vehicleIdentificationNumber>
        <isowmi>111</isowmi>
        <isovds>111111</isovds>
        <isovisModelyear>1</isovisModelyear>
        <isovisSeqPlant>1111111</isovisSeqPlant>
      </vehicleIdentificationNumber>
      <vehiclePropulsionStorageType>
        <gasolineTankPresent>
          <true/>
        </gasolineTankPresent>
      </vehiclePropulsionStorageType>
      <timestamp>0</timestamp>
      <vehicleLocation>
        <positionLatitude>2147483647</positionLatitude>
        <positionLongitude>2147483647</positionLongitude>
      </vehicleLocation>
      <vehicleDirection>255</vehicleDirection>
      <recentVehicleLocationN1>
        <latitudeDelta>0</latitudeDelta>
        <longitudeDelta>0</longitudeDelta>
      </recentVehicleLocationN1>
      <recentVehicleLocationN2>
        <latitudeDelta>0</latitudeDelta>
        <longitudeDelta>0</longitudeDelta>
      </recentVehicleLocationN2>
    </msdStructure>
    <optionalAdditionalData>
      <oid>1.4.1</oid>
      <data>28EE640040000000000000000000000000000000000000000000000000000000000000</data>
    </optionalAdditionalData>
  </msd>
</ECallMessage>
<ERAAdditionalData>
  <diagnosticResult>
    <micConnectionFailure>
      <false/>
    </micConnectionFailure>
    <speakersFailure>
      <false/>
    </speakersFailure>
    <ignitionLineFailure>
      <false/>
    </ignitionLineFailure>
    <uimFailure>
      <false/>
    </uimFailure>
    <batteryFailure>
      <false/>
    </batteryFailure>
    <batteryVoltageLow>
      <false/>
    </batteryVoltageLow>
    <crashSensorFailure>
      <false/>
    </crashSensorFailure>
    <gnssReceiverFailure>
      <false/>
    </gnssReceiverFailure>
    <raimProblem>
      <true/>
    </raimProblem>
    <eventsMemoryOverflow>
      <false/>
    </eventsMemoryOverflow>
  </diagnosticResult>
</ERAAdditionalData>

На значения внутри пакета можно не смотреть, это всего лишь пример, в который заранее были закодированы тестовые данные, он нужен лишь для понимания структуры и объема передаваемой информации.

Как было сказано ранее, ЭРА-ГЛОНАСС отличается от системы eCall. Помимо базовой информации:

  • VIN транспортного средства
  • Тип автомобиля (легковой, грузовой, мотоцикл, автобус и.т.п.)
  • Тип топлива (бензин, газ, дизельное топливо и т.п.)
  • Количество пристегнутых ремней безопасности (для примерного определения количества пострадавших)
  • Геолокационные данные, в том числе о траектории движения
  • Времени наступления события
  • Дополнительной контрольной информации о типе активации, валидности координат и.т.п.

передаются еще и дополнительные данные ERAGlonassAdditionalData:

  • о тяжести ДТП (расчитвается по формуле из ГОСТ на основе профиля ускорения, полученного от акселерометров на борту IVS)
  • о месте первоначального удара (спереди, сзади, сбоку, с переворотом транспортного средства)
  • и о состоянии устройства вызова экстренных служб

Заключение

Многие понимают, что передача МНД это всего лишь малая часть из всех возможностей, открывающихся перед автовлядельцами и регуляторами: автомобильные терминалы «ЭРА-ГЛОНАСС» по желанию владельцев автомобилей могут использоваться для оказания целого комплекса дополнительных услуг, связанных с навигацией, информационным обменом в целях безопасности дорожного движения, удаленной диагностикой транспортных средств и т.д. Инфраструктура, созданная в рамках проекта «ЭРА-ГЛОНАСС», может станет основой для развития в России навигационно-информационных систем и систем интеллектуального управления трафиком — это уверенный шаг России в сторону технологий Connected Car.

Надеюсь, эта статья была полезна, однако если есть какие-то моменты, о которых хотелось бы узнать подробнее, пишите в комментариях и, возможно, я расскажу о них в следующей статье. До новых встреч!

Лаборатория Интернета Вещей

Сколковский Институт Науки и Технологий

habr.com

Чем опасна система ЭРА-ГЛОНАСС

В техническом регламенте Таможенного союза «О безопасности колесных транспортных средств» чётко сказано: с 2017 года бортовое устройство вызова экстренных служб — обязательный элемент оснащения для всех новых машин. Но Росстандарт и Минтранс после долгого молчания вдруг решили уточнить.

«Вновь вводимые требования распространяются на транспортные средства, которые проходят оценку соответствия позднее даты ввода требований об обязательном оснащении ЭРА-ГЛОНАСС» — пресс-служба Росстандарта

Поясним. ОТТС выдаётся сроком на 36 месяцев. Соответственно, если некая марка получит сертификат на новую модель 31 декабря 2016 года, то такая машина сможет продаваться на рынке Таможенного союза без ЭРЫ-ГЛОНАСС до конца 2019 года. При этом импортёры научились вписывать следующее поколение… как модификацию ранее сертифицированного старого! Так что фактически массовое внедрение системы перенесли на 2020-й.

Получилось вот что: автопроизводители просили государство смягчить неоправданно жёсткие нормативы испытаний, создать здоровую конкуренцию на рынке услуг по сертификации, а вместо этого им просто не стали прикрывать законодательные лазейки и сохранили действующие ОТТС! А ведь многие ждали, что власти просто аннулируют выданные прежде сертификаты на «безглонассовые» автомобили.

В принципе, большинство игроков рынка готовы оснастить свои машины «тревожной кнопкой». Но одно дело — поставить терминал на массовую легковушку, когда затраты на сертификацию окупятся за счёт большого тиража, и совсем другое — выделить для краш-тестов тройку Ferrari или Lamborghini.

«Rolls-Royce Motor Cars продолжит обеспечивать соответствие всех моделей, продаваемых на территории России, требованиям российского законодательства. С января 2017 года мы внесём соответствующие изменения, мы уже начали подготовку.» — Франк Тиманн, руководитель Rolls-Royce Motor Cars по корпоративным коммуникациям в Восточной Европе и СНГ

Значит ли это, что новые модели автомобилей, которые не могут похвастаться высоким спросом, просто перестанут доезжать до стран Таможенного союза? И да, и нет. Например, в BMW заявили, что откажутся от поставок кабриолетов, а также моделей M3 и 5GT. А вот Rolls-Royce, как видим, готов раскошелиться.

fishki.net
