Устройство воздушного фильтра: Воздушный фильтр в автомобиле

Содержание

Воздушный фильтр: конструкция, типы, особенности

Многие автомобилисты видели, или хотя бы слышали о воздушном фильтре. Большинство автолюбителей проводили замену данного элемента своими руками. Но, не все знают устройство этого элемента системы питания двигателя.

Для чего нужен воздушный фильтр

Воздушный фильтр двигателя — конструктивный элемент системы питания мотора, который отвечает за фильтрацию поступающего воздуха в камеры сгорания. Как известно, ни один силовой агрегат внутреннего сгорания не может функционировать без воздуха, который поступает через дроссель (в новых автомобилях) или через впускной коллектор (моторы карбюраторного типа).

Элемент фильтрующий предназначен для того, чтобы фильтровать поступающего воздуха в камеру сгорания. Этот кислород должен быть чистым без пыли и грязи. Именно данная деталь отвечает за то, что воздух в двигатель поступает чистым.

Исторически так сложилось, что существуют разные виды фильтров, о которых будет расписано ниже. Все они имеют разную конструкцию, но предназначение остается несменным.

Конструктивные особенности

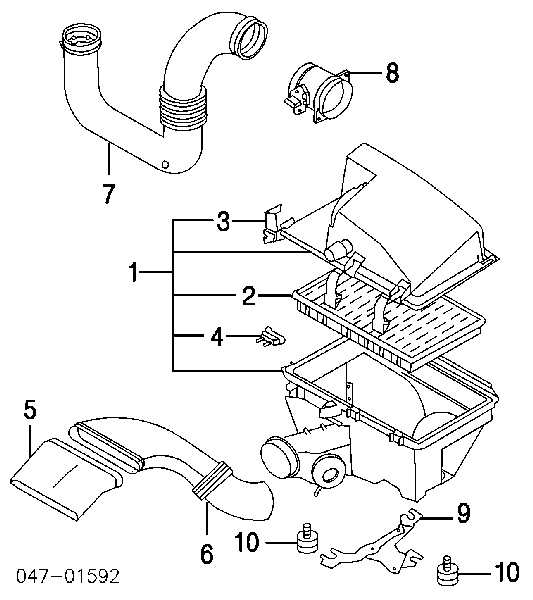

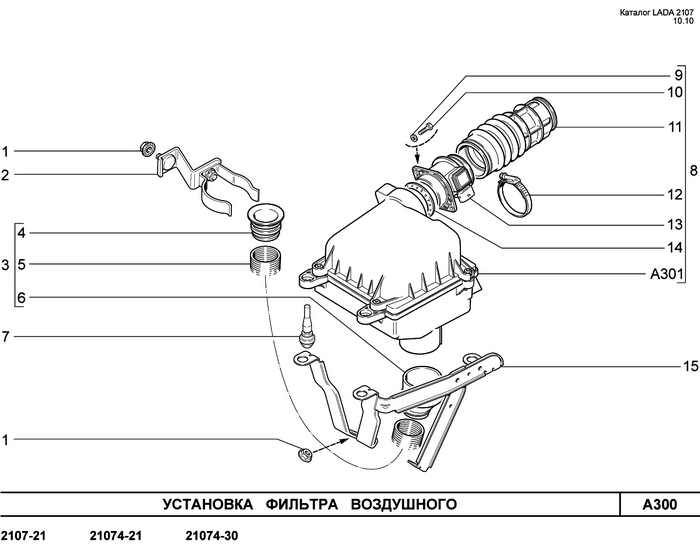

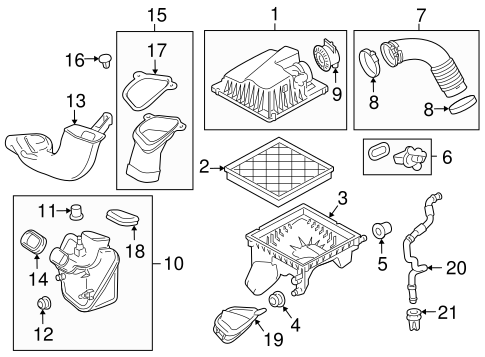

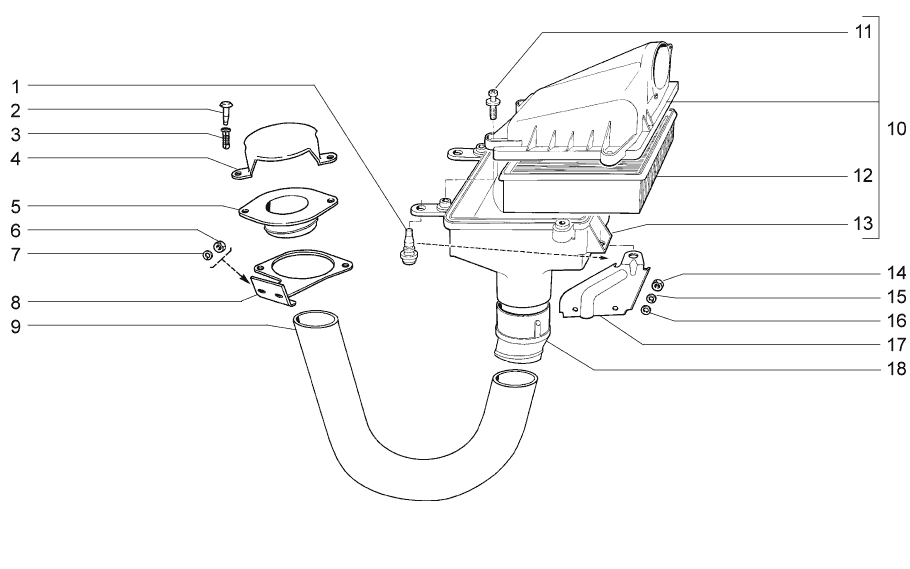

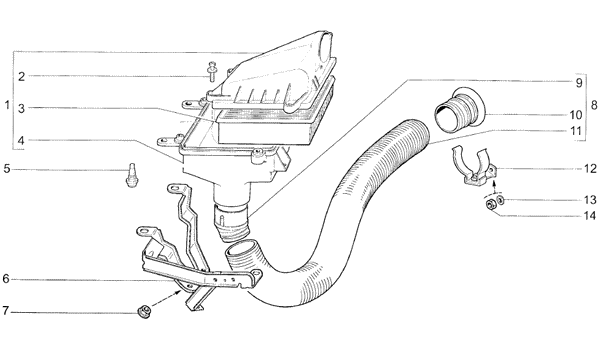

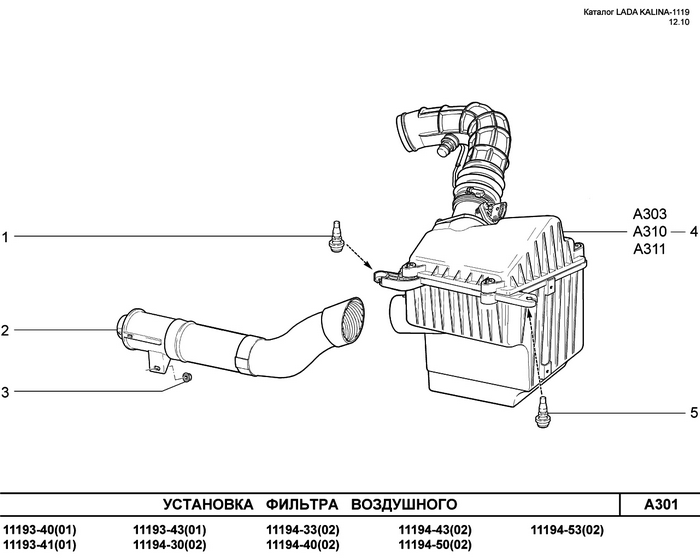

Большинство воздушных фильтров состоит из трех элементов: корпуса, мембраны-фильтра и резинового уплотнителя, который располагается по контуру, чтобы не пропускать пыль и грязь между корпусом и самым фильтрующим элементом. Размещается фильтр в специальном корпусе, в котором есть входящее отверстие для поступления воздуха и выходящее, которое ведет в камеры сгорания.

В зависимости от конструкции автомобиля и производителя, корпус фильтра может иметь разные размеры, расположение, а также месторасположение конструктивных элементов. В основном бывают круглые и прямоугольные корпуса и сами фильтра.

Типы воздушных фильтров

Воздушные фильтры разделяются по составу мембраны-фильтра. Существует несколько вариантов исполнения фильтрующей «ткани»:

Бумажная. Достаточно распространенная на старых автомобилях отечественного и зарубежного производства.
Этот тип можно встретить на старых «Жигулях» и «Волгах». Считался достаточно эффективным вплоть до средины 90-х годов 20-столетия.
Хлопчатая. Начала набирать популярность у производителей автомобилей в 90-е годы. Она пришла на смену бумажной, поскольку могла с легкостью пропускать воздух даже при засоренном состоянии.
Волокнистый тип. Один из самых распространенных вариантов, поскольку прекрасно фильтрует воздух в загрязненном состоянии. Конечно, всему бывает придел, поэтому стоит придерживаться того, что фильтры необходимо менять в положенный срок.
Угольные фильтры. Стали достаточно распространенными в последнее время, поскольку помимо фильтрации, еще насыщают двигатель необходимым кислородом. Также, они фильтруют не только пыль и грязь, но и газы, которыми насыщен воздух.

Принципы замены воздушного фильтра

Замена воздушного фильтра двигателя — процесс достаточно простой. Как показывает практика, большинство автомобилистов стараются выполнять данную процедуру самостоятельно, не прибегая к помощи автосервиса.

Многие автомобилисты задаются вопросом: как часто необходимо менять воздушный фильтр двигателя? Ответ достаточно простой: согласно технической документации автомобиля, а также рекомендаций завода изготовителя. Как правило, срок замены воздушного фильтра двигателя составляет — 15-20 тыс. км пробега.

Итак, как же на самом деле поменять воздушный фильтр:

Демонтируем верхнюю крышку.
Вынимаем фильтр.
Ставим новый фильтрующий элемент.
Закрываем корпус.

На основании небольшой инструкции по замене, можно понять, что замена воздушного фильтра — это простой процесс, который не займет много времени.

Фильтры для спорт-каров

Все знают, что старые американские спорт-кары конструктивно отличаются от остальных автомобилей. Но, не все знают, что на них стоят воздушные фильтры открытого типа.

Это связано с тем, что двигатель должен дышать большим количеством воздуха.

На некоторых мускул-карах старого образца, фильтрующий элемент воздуха не имеет наружного корпуса, а только оснащен верхней и нижней тарелкой, которые закрывают фильтр. При такой мощности и крутящем моменте, необходимо большое количество воздуха. Именно такие фильтры могли обеспечивать поступление необходимого количества кислорода для образования воздушно-топливной смеси.

Тюнинг варианты

Многие автолюбители современности занимаются тюнингом своих автомобилей, а поэтому улучшение двигателя неизбежно. Одним из элементов модернизации становиться воздушный фильтр. За последнее 10 лет новых нововведений в данной доработке сделано не было, поэтому применяют два вида фильтрующих элементов:

Нулевого сопротивления. Этот фильтр не имеет сопротивления воздуха в отличие от стандартного типа, что дает возможность попадать в камеру сгорания большего количества воздуха.
Прямоточного типа. Эти фильтра в конструктивной особенности напоминают «нуливики», но суть конструкции немного другая. Стоит несколько мембран с разной пропускаемостью, что дает возможность более эффективно отфильтровать воздух, который поступает в камеру сгорания.

Отличие фильтров

Многие автолюбители начинают путать фильтра, особенно это касается современных иномарок. Особенно путаница возникает с фильтром салона. Стоит понимать, что фильтрующие элементы воздуха в салоне и моторе разные, у них разный каталожный номер и даже размеры.

Фильтр салонный — что это? Это фильтрующий элемент. который устанавливается в салоне автомобиля, для фильтрации воздуха отопления и вентиляции, и не коем образом не относиться к элементу мотора, такому как воздушный фильтра. Поэтому, прежде чем покупать фильтр нужно точно понимать, куда он устанавливается.

Нововведения

Как и всегда, рассмотрим немного нововведений. Одним из таких становиться датчик воздушного фильтра, который отвечает за загрязненность данного элемента. Первое внедрение и испытание было проведено в 2015 году на автомобилях с гибридным типом двигателя — Dodge Challenger от корпорации GM. Первые испытания показали, что данный датчик имеет недоработки, но совершенствование продолжается.

Отличие этого устройства от датчика массового расхода воздуха в том, что он анализирует количество и качество воздуха непосредственно сразу после фильтра и указывает на состояние изделия, а также когда его необходимо заменить. Многие автолюбители скажут, что это бессмысленная функция, но автопроизводители, один за одним, подхватывают эту идею и разрабатывают свои инновации в данном узле.

Вывод

Заменить воздушный фильтр на автомобиле достаточно легко и просто, даже для начинающего автомобилиста. Стоит отметить, что необходимо правильно подобрать фильтрующий элемент, что на современные автомобили делается при помощи номера кузова. Монтируется деталь, зачастую, очень просто.

К выбору стоит подойти тщательно, поскольку от этого будет зависеть насколько эффективно будет работать двигатель.

Воздушный фильтр автомобильного двигателя.

Система питания двигателя

Система питания двигателя внутреннего сгорания любого типа включает три подсистемы – приготовления и подачи воздуха, подачи топлива и отвода отработавших газов. Каждой из этих подсистем отводится важная роль в процессах, сопровождающих превращение энергии, получаемой от сгорания топлива в механическую энергию, способную «оживить» автомобиль, трактор, комбайн или другую машину.

Подсистема, отвечающая за приготовление и подачу воздуха, включает несколько составных элементов, позволяющих очистить воздух от пыли, воды и механических загрязнений, подогреть его при необходимости перед подачей в цилиндры, а также воздухоподводящие трубопроводы и патрубки.
Кроме того, воздушный фильтр, являющийся элементом воздухоподающей системы, является своеобразным глушителем шума во впускном тракте, разбивая воздушный поток на мелкие струи.

Подогрев воздуха перед подачей в цилиндры двигателя необходим, преимущественно, в холодное время года для улучшения испаряемости топлива перед воспламенением, повышения качества смесеобразования, и оптимизации процессов сгорания. Чаще всего подогрев осуществляется посредством теплообменников, использующих высокую температуру жидкости системы охлаждения или подводом воздуха через каналы, связанные с выхлопными трубопроводами, которые при работе двигателя сильно разогреваются. При эксплуатации автомобиля в летнее время года подогрев воздуха обычно не используется.

***

Воздушный фильтр или воздухоочиститель

Одним из наиболее важных элементов воздухоподводящей подсистемы является воздушный фильтр, отвечающий за чистоту подаваемого в цилиндры воздуха. Содержащиеся в атмосферном воздухе пылевидные и механические частицы способны вызвать интенсивный износ деталей двигателя, в первую очередь – деталей цилиндропоршневой группы, действуя как абразив. Достаточно сказать, что использование качественного воздушного фильтра позволяет повысить ресурс двигателя на 30…40%, а при работе в условиях повышенного загрязнения воздуха детали двигателя изнашиваются еще быстрее.
Современные модели воздушных фильтров способны обеспечить высокое качество очистки, оставляя в своих волокнах до

99,8% загрязнений, в том числе совсем мелких частиц, и пропуская в цилиндры двигателя только чистый воздух.

Для очистки воздуха в системах питания современных автомобильных двигателей наиболее широко используются два типа фильтров: инерционно-масляные, которые можно назвать «мокрыми», и сухие – с бумажными фильтрующими элементами. Конструкция последних может включать элементы инерционной очистки.
На некоторых моделях автомобилей используются угольные воздушные фильтры, но их применение в качестве воздухоочистителей для системы питания двигателей не считается целесообразным из-за высокой цены. Угольные фильтры чаще используются в качестве салонных воздухоочистителей, удаляя из воздуха, поступающего в кузов легкового автомобиля не только пыль, но также вредные частицы и вещества, поскольку уголь является адсорбентом.

***

Инерционно-масляные воздушные фильтры

Инерционно-масляные воздухоочистители в настоящее время утратили былую популярность из-за повышенной трудоемкости в обслуживании, тем не менее они еще встречаются в системах питания многих двигателей, устанавливаемых на грузовых автомобилях ЗиЛ и ГАЗ и некоторых других марок.

Устройство воздухоочистителя автомобиля ГАЗ-53 показано на рис. 1.
Воздушный фильтр инерционно-масляного типа состоит из корпуса 11 со специально выштампованной масляной ванной и поддоном с патрубком для системы вентиляции, и фильтрующего элемента 1 с крышкой в сборе. В качестве набивки 12 фильтрующего элемента применяются интенсивно закрученные в моток капроновые нити диаметром 0,2…0,3 мм.

Фильтр работает следующим образом: при повышении частоты вращения коленчатого вала двигателя стремительный воздушный поток, проходящий через фильтр, ударяется о поверхность масла в масляной ванне, захватывает и уносит капли масла в набивку, увлажняя капроновые нити. Пыль и механические частицы, которым удалось избежать контакта с маслом ванны, прилипают к маслу на поверхности капроновой набивки и, таким образом, отделяются от воздушного потока.
Загрязненное масло постепенно стекает в ванну, где под действием веса тяжелые механические частицы оседают на дно, и при очередном обслуживании фильтра удаляются механическим путем.
Обслуживание инерционно-масляного воздухоочистителя заключается в периодической промывке его деталей и капроновой набивки, а также заправке ванны свежим маслом.

***

Бумажные воздушные фильтры

Бумажный фильтр состоит из специальной пористой бумаги, которая сложена гофром («гармошкой») для увеличения активной фильтрующей площади. Бумажные фильтры обладают рядом существенных преимуществ перед инерционно-масляными:

не нуждаются в периодическом обслуживании, что немаловажно для владельцев легковых автомобилей, не являющихся профессиональными водителями – загрязненный фильтр просто заменяется новым;
имеют простую конструкцию и, соответственно, невысокую стоимость, что позволяет осуществлять его замену без существенных материальных затрат;
обеспечивают высокую степень очистки воздуха.

На грузовых автомобилях часто применяются бумажные фильтры инерционной конструкции (сухие инерционные фильтры), в которых проходящий поток воздуха закручивается по спирали, оставляя посредством сил инерции тяжелые частицы на стенках фильтрующего элемента. Недостатком такой конструкции является повышение сопротивления воздушного тракта, что приводит к ухудшению наполняемости цилиндров воздухом.
Иногда на автомобилях применяются фильтры с пониженным аэродинамическим сопротивлением, в которых используются хлопчатобумажные или поролоновые фильтрующие элементы, пропитанные специальным маслом.

В зависимости от формы бумажные фильтры могут быть: цилиндрические, круглые (кольцевого типа), панельные, бескаркасные.

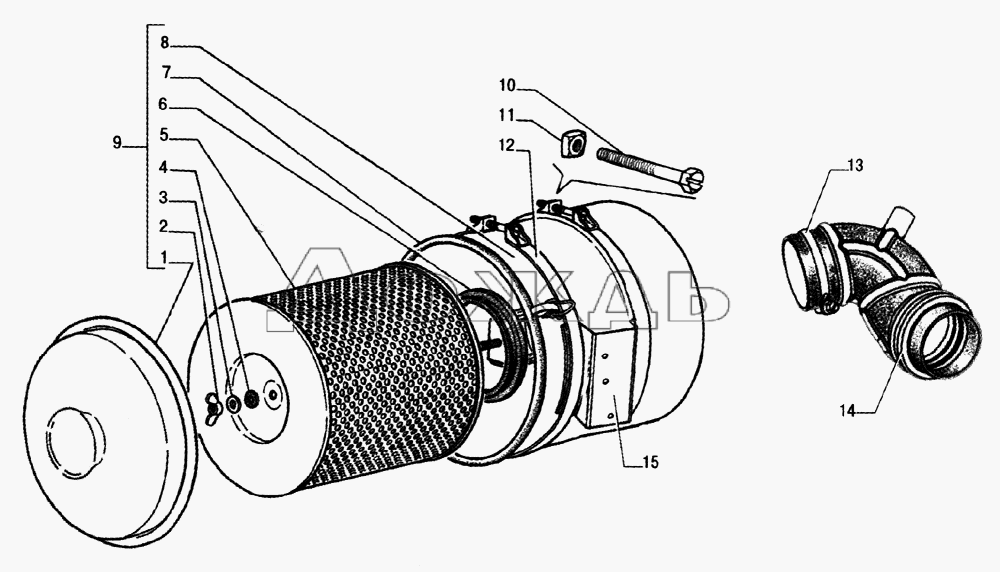

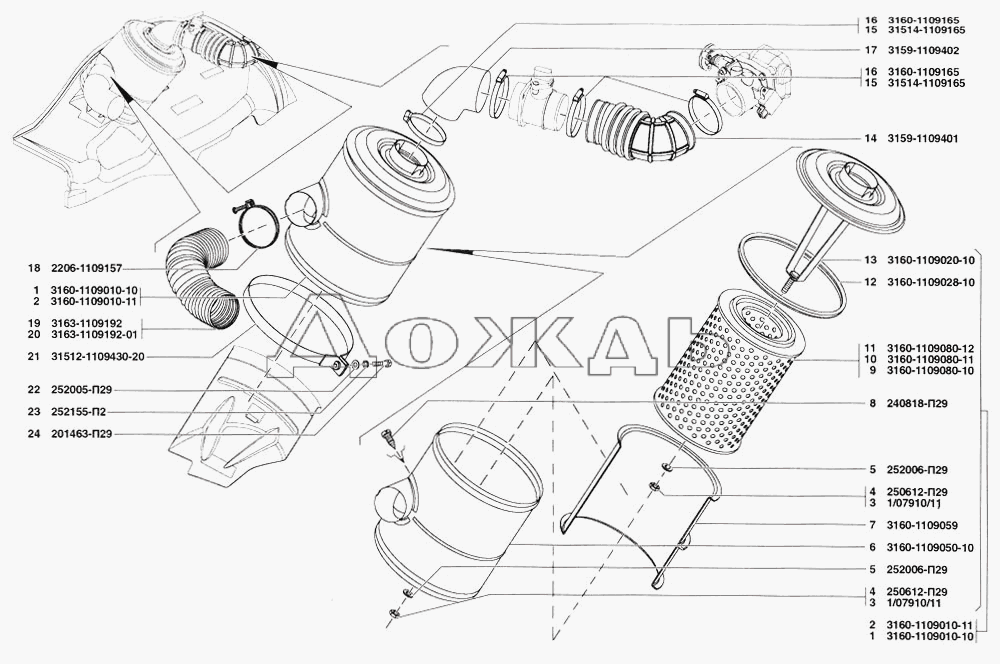

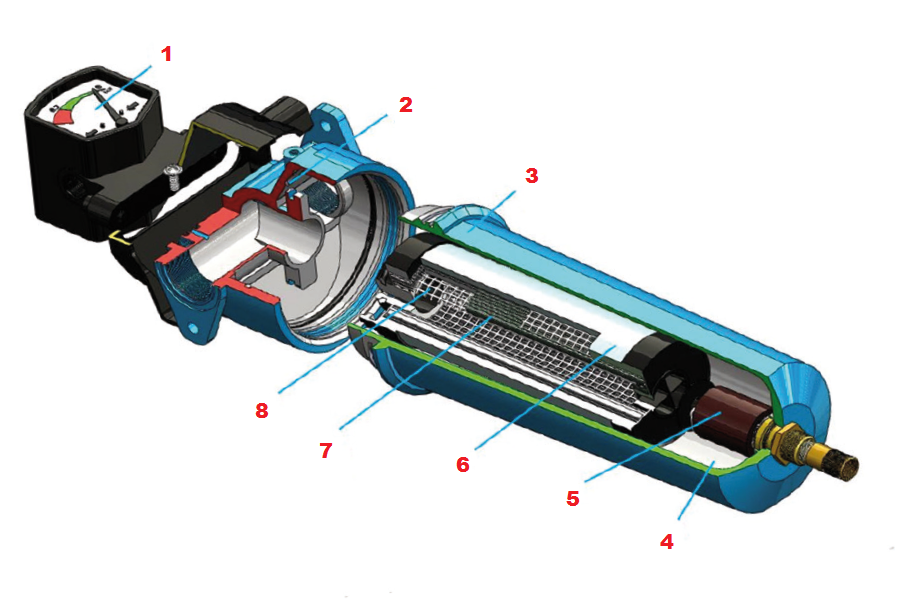

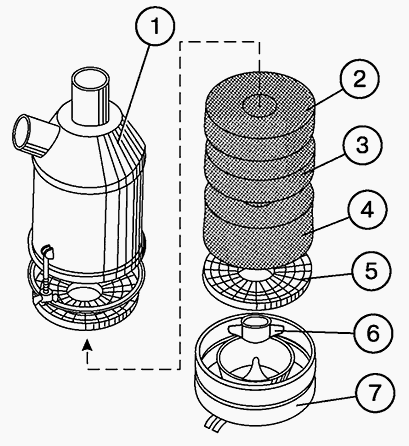

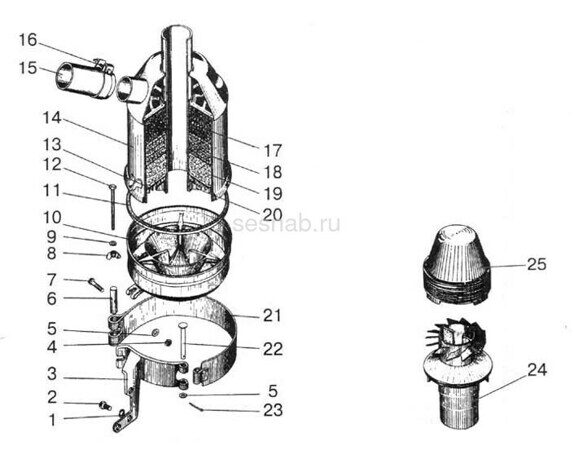

Цилиндрические воздушные фильтры (см. на рис. вверху страницы) используются в системе питания двигателей грузовых автомобилей (например, в системе питания двигателей марки «КамАЗ»), а также в системе питания двигателей многих современных автобусов, дорожной и сельскохозяйственной техники. Благодаря большой активной фильтрующей поверхности они способны пропускать значительный поток воздуха, что необходимо для работы двигателей с большим объемом цилиндров (литражом).
Иногда на цилиндрический воздушный фильтр дополнительно надевается тканевый фильтрующий элемент, позволяющий увеличить срок его службы.

Применявшиеся в недалеком прошлом кустарные технологии промывки бумажных фильтров для их последующего использования не дают ожидаемой выгоды – затраты на мойку фильтра сопоставимы с ценой нового фильтра, а качество фильтрации и пропускная способность промытого фильтра значительно хуже. Поэтому в настоящее время такие методы обновления бумажных фильтров применяются редко.

Круглые (кольцевые) воздушные фильтры по устройству мало отличается от цилиндрического, но имеют малую высоту, и, соответственно, меньшую пропускную способность. Такие фильтры применяются в легковых автомобилях с карбюраторной системой питания двигателя. В настоящее время кольцевые фильтры вытеснили более современные и технологичные панельные конструкции, имеющие высокую пропускную способность и качество очистки воздуха.

Воздушные фильтры панельного типа применяются сейчас почти во всех современных системах питания двигателей легковых автомобилях. Они обычно имеют прямоугольную форму, в нижней части фильтра размещается фильтрующий элемент в виде бумажного гофра, прикрытый сверху металлической или пластиковой решеткой. По контуру фильтра панельного типа размещены уплотнительные элементы для герметичного размещения в корпусе. Несмотря на несколько более затратную технологию изготовления, фильтры панельного типа более производительны, т. е. имеют большую пропускную способность по сравнению с круглыми фильтрами (при одинаковых размерах), великолепно очищают воздух, более практичны и долговечны.

Бескаркасные воздушные фильтры отличаются от панельных отсутствием жесткой решетки, и содержат лишь фильтрующий бумажный гофр и резиновые или поролоновые уплотнительные элементы для установки в корпус воздушного фильтра.

***
