Сборка и установка сцепления ЗИЛ-5301

Сборку нажимного диска следует производить в последовательности, обратной разборке, на вспомогательном маховике, используемом как приспособление, подкладывая под нажимной диск сцепления стальной диск диаметром 300 мм и толщиной 9,8   мм для регулировки положения рычагов

Установить маховик на слесарный верстак, положить на него стальной диск и установить на нем нажимной диск сцепления (см. рис 1).

Собрать игольчатые подшипники, для чего следует вставить в отверстие рычага технологический шарик из мягкой маслостойкой резины диаметром 8,8…9,5 мм, затем вставить между резиновым шариком и стенкой отверстия рычага девятнадцать игольчатых роликов, смазанных смазкой «Литол-24».

Аналогичным путем вставить девятнадцать игольчатых роликов во второе отверстие рычага.

Совместить отверстие опорной вилки с отверстием рычага; при этом сферический выступ внутреннего конца рычага должен быть направлен в одну сторону с резьбовым стержнем у вилки.

Вставить короткий палец в совмещенные отверстия, вытолкнув при этом резиновый шарик.

Зашплинтовать палец.

Соблюдая разметку, сделанную при разборке, установить рычаг в паз между проушин нажимного диска, совместив отверстия в рычаге и проушинах.

Вставить длинный палец (см.рис.2,а) в совмещенные отверстия, вытолкнув при этомрезиновый шарик.

Зашплинтовать палец.

В случае отсутствия резиновых шариков сборку игольчатых роликов можно вести с нанесением на поверхность отверстий слоя смазки, к которому ролики как бы приклеиваются. Причем во второе отверстие игольчатые ролики нужно закладывать после сборки рычага с вилкой (см.рис.2,б).

Аналогичным образом установить остальные рычаги. При этом головки пальцев должны занимать положение по направлению вращения.

На выступы нажимного диска положить теплоизолирующие шайбы (рис.→ 3,а), а на шайбы поставить нажимные пружины (см. рис.1,е).

Совместив метки на кожухе и диске, сделанные при разборке для сохранения балансировки, установить кожух сцепления на пружины (см. рис.1,д), направив их на выступы на внутренней поверхности кожуха; при этом резьбовые концы опорных вилок должны войти в отверстия кожуха.

Чтобы исключить выскакивание резьбовых стержней вилок рычагов из отверстий кожуха, желательно на них одеть удлинители в виде тонкостенных трубочек

Совместить отверстия на опорных лапах кожуха с резьбовыми отверстиями вспомогательного маховика, поставить удлиненные центрирующие болты и притянуть лапы кожуха к маховику, завертывая постепенно и последовательно все болты.

Установить втулки в фасонные отверстия парных тангенциальных пружинных пластин, ввернуть болты крепления этих пластин, затянуть болты (момент затяжки должен быть 10…15 Нм), затем застопорить их, отогнув тонкий буртик втулки на грань головки болта.

Навернуть регулировочные гайки на резьбовые стержни вилок до совпадения торца гайки с торцом резьбового стержня вилки.

Установить опорные прижимные пластины и замочные пластины на регулировочные гайки, ввернуть болты крепления этих пластин и затянуть их предварительно до момента соприкосновения концов опорных пластин с кожухом.

Не снимая собранного нажимного диска сцепления с вспомогательного маховика, используемого как приспособление, надо произвести регулировку положения концов рычагов относительно рабочей поверхности нажимного диска.

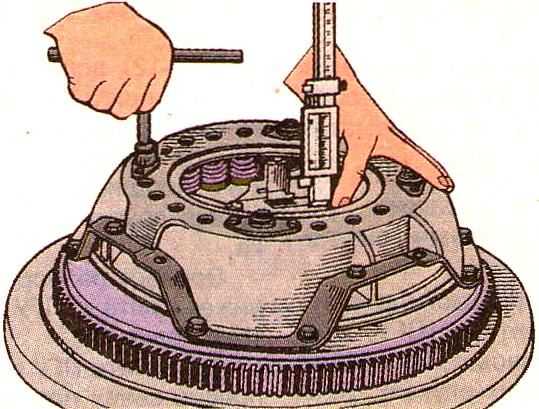

Вращая регулировочные гайки гаечным ключом (рис. 4), установить все рычаги в такое положение, чтобы расстояние от рабочей поверхности нажимного диска до вершин сферических выступов на внутренних концах рычагов было в пределах 39,7…40,7 мм. При этом концы рычагов должны лежать в одной плоскости, параллельной рабочей поверхности нажимного диска с точностью до 0,5 мм.

Измерения следует производить с помощью штангенрейсмаса ШР-250 ГОСТ 164-73, опирая его на стальной диск, заменяющий ведомый диск. Рис. 4 .

Регулировка и проверка расположения рычагов выключения сцепления с помощью диска и штангенрейсмаса

Закончив регулировку сцепления, надо затянуть болты крепления опорных пластин (момент затяжки 10…15 Нм), застопорить болты отгибанием одного усика замочной пластины вдоль грани болта и застопорить резьбовое соединение регулировочной гайки с резьбовым концом вилки (закернить в одной точке).

Отвернуть болты крепления кожуха к вспомогательному маховику и снять диск в сборе с кожухом. При этом все болты следует отвертывать постепенно и последовательно во избежание деформации кожуха сцепления.

Установка сцепления на двигатель

Поставить ведомый диск, направив выступающую часть ступицы диска к маховику, установить на маховике нажимной диск в сборе с кожухом, совместив имеющиеся метки на кожухе и маховике, закрепить кожух на маховике, завернув предварительно несколько крепежных болтов от руки.

Сцентрировать ведомый диск относительно маховика специальной шлицевой оправкой или вспомогательным первичным валом коробки передач, вставив его в шлицевое отверстие ступицы ведомого диска и в подшипник фланца коленчатого вала.

Ввернуть недостающие крепежные болты и окончательно подтянуть кожух к маховику, предварительно подложив под головки болтов пружинные шайбы.

Затягивать все болты нужно постепенно и последовательно крутящим моментом 28…36 Нм.

Вынуть из шлицевого отверстия вспомогательный вал.

Установить вилку выключения сцепления, фланец вилки и закрепить его болтами с пружинными шайбами.

Затем надеть рычаг вилки на мелкие шлицы, совместив метки на рычаге и торце вилки, вставить и завернуть стопорный винт рычага с пружинной шайбой.

Некоторые слесари по неопытности устанавливают ведомый диск не той стороной, хотя в принципе его можно поставить и не той стороной. Но в этом случае диск быстро выйдет из строя.

Посмотрите в разрезе и поставьте как на картинке.

Регулировка сцепления ЗИЛ 130 зазор лапок

Меню

• Новости
• Статьи
• Видеоматериалы
• Фотоматериалы
• Публикация в СМИ
• 3D-тур

---

Будь в курсе

Новости, обзоры и акции

15. 10.2020

Техническое обслуживание трансмиссии с механическим типом коробки передач состоит в грамотной установке величин свободного хода привода и выжимных рычагов, которые должны соответствовать эксплуатационным нормативам. Регулировка сцепления ЗИЛ 130 считается грамотно выполненной при условии рабочего хода педали в 130–150 миллиметров, свободного — 30–35 миллиметров, где зазор лапок выжимных подшипников будет в пределах от 1,5 до 3 миллиметров. В случае меньшего или большего значений этих основных показателей узлы фрикциона, накладок быстро выходят из строя, вызывая пробуксовку или заклинивание дисков.

Устройство и принцип работы

Тип сцепления ЗИЛ‐130 — фрикционный узел с замкнутым однодисковым контуром на механическом пружинном приводе без охлаждения (сухая корзина). На поздних модернизированных версиях регулировка сцепления ЗИЛ–4331 и выше с дизельными двигателями устанавливали два диска, которые предполагают те же нормы зазора и хода педали до полного выключения. Поэтому выполнение регулировки сцепления ЗИЛ–130 с учетом значений зазора лапок имеет значение. Подробнее про устройство сцепления ЗИЛ–130

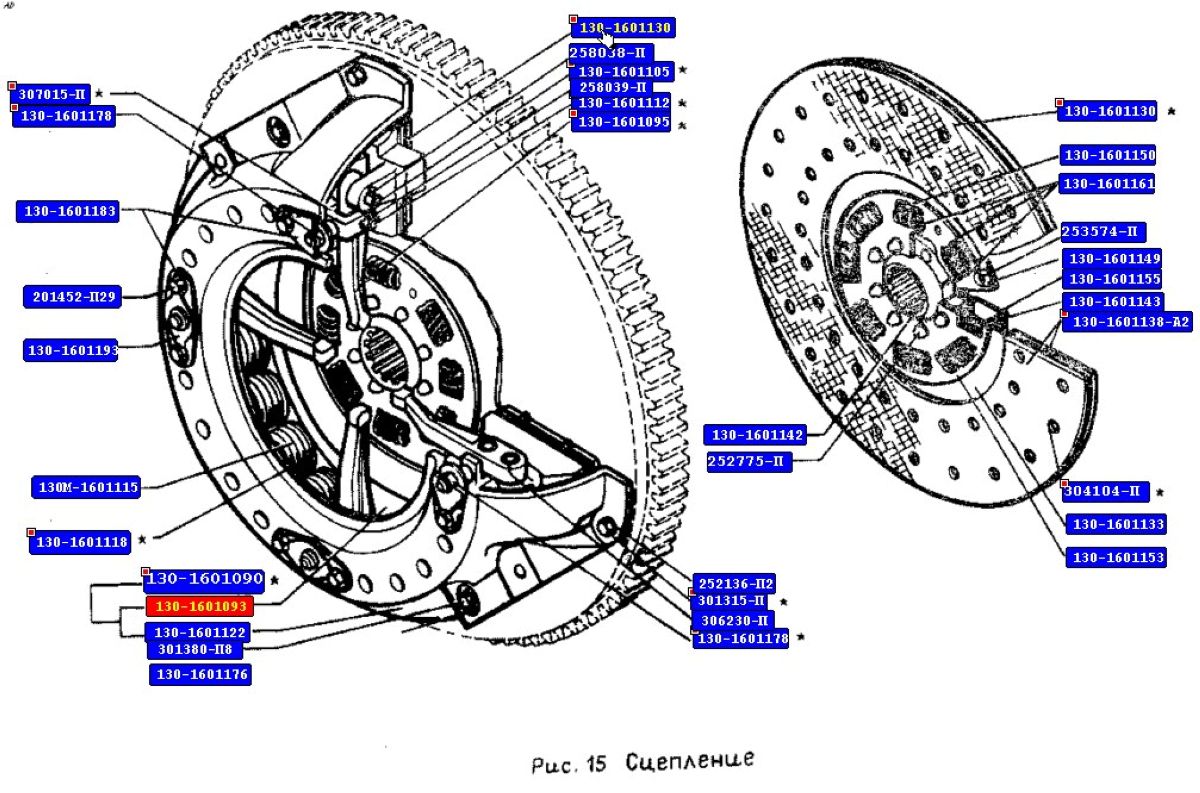

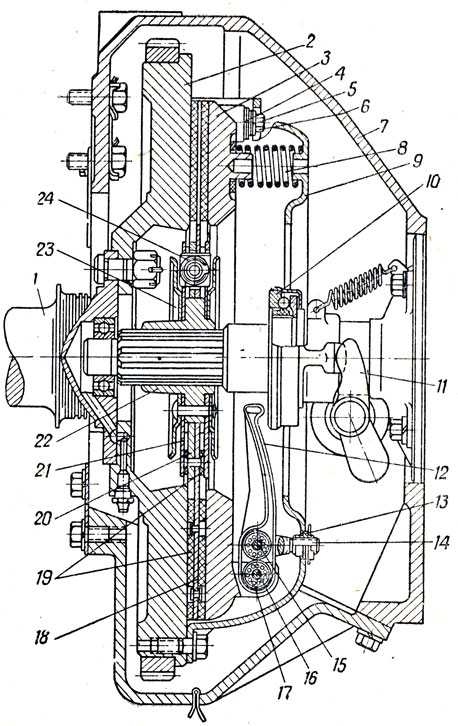

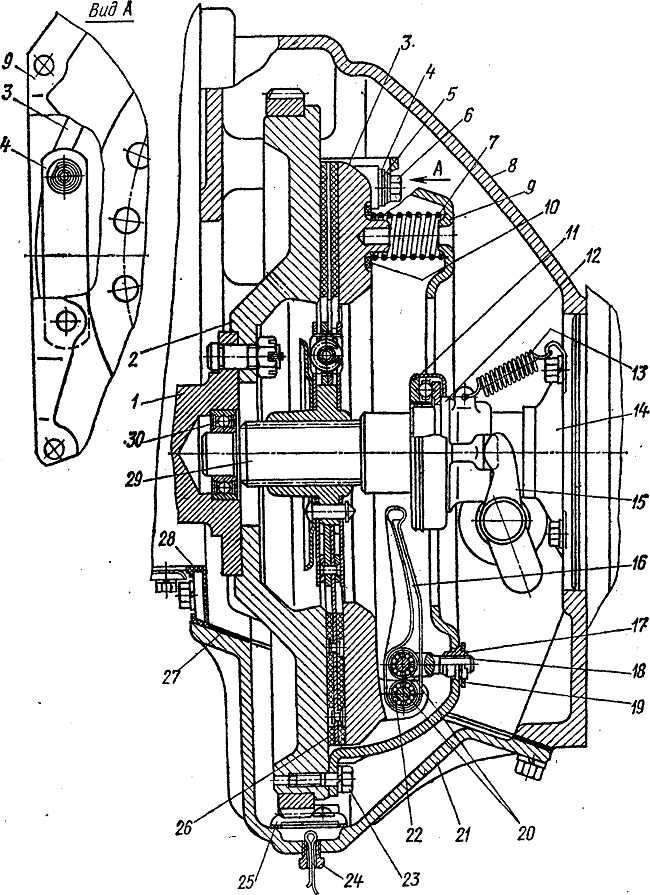

Схема узлов и механизмов привода.

• Вал маховика.
• Выжимной диск.
• Приводной диск.
• 4, 19 — Оси валов.
• 5, 18, 21 — Прижимные рычаги (лапки).
• 6, 12 — Держатели вилок.
• 7 — Корпус картера.
• 8, 9 — Узлы подшипников.
• 10, 14, 17, 28 — Пружинный привод.
• 11 — Муфта вала.
• 13 — Корзина.
• 15 — Пластина с пружинным механизмом.
• 16 — Педаль сцепления.
• 20 — Тяговая рейка.
• 22 — Контрольные гайки.
• 23, 27 — Дисковые фрикционы.
• 24 — Узел ступицы.
• 25 — Предохраняющая шайба.
• 26 — Отражатель масла.

Узел кожуха расположен в чугунном литом корпусе картера на оси коленвала с маховиком. Нажимной диск крепится с помощью восьми центровых болтов, которые выполняют функцию регулировки и снабжены шестнадцатью пружинами. Передача крутящего момента идёт на ведомый дисковый фрикцион от кожуха через прижимной диск с четырьмя пластинчатыми пружинами.

Механизм включения обеспечивается четырьмя рычагами дискового пальца с опорными вилками, закрепленными на подшипниках игольчатого типа сферическими гайками. Зазоры между рабочей поверхностью ведомого диска и лапками, расположенными в одной плоскости — основной показатель качества работы системы. Выжимные подшипники расположены в муфте, неразборной конструкции с заводским масляным наполнением. Педаль сцепления установлена на кронштейне, соединена с валом посредством тяговой рейки — свободный ход педали ограничивает пол в кабине автомобиля. Тормозная система ЗИЛ–130

Как отрегулировать лапки сцепления ЗИЛ–130

Рычаги включения регулируют на демонтированном узле сцепления во время планового ремонта, замены изношенных элементов или механизмов (подшипников, пружин, предохранительных шайб, прижимного диска).

Задача калибровки зазоров лапок — зафиксировать их в таком положении, при котором корректная работа дисков во время переключения передач происходила с величиной рабочего хода педали в 130–150 миллиметров. В этом и заключается регулировка сцепления ЗИЛ–130 с зазором лапок.

Для правильной фиксации корзины в горизонтальном положении применяют стальную пластину толщиной в 9,8–10 миллиметров, равную диаметру прижимного диска, которую подкладывают под него таким образом, чтобы скрыть выступы по окружности (в специализированных мастерских применяют монтажный маховик). Для точных замеров используют штангенглубиномер, либо простую пластину с точной линейкой.

Схема расположения кожуха и порядок выполнения.

1. Замер зазоров штангенглубиномера.
2. Замер зазоров с помощью пластины и измерительной линейки.

Пошаговый порядок действий:

1. Кожух крепят на болты к монтажному маховику или специально приготовленной стальной пластине.
2. Снимают болты крепления опорных пластин со шплинтов пассатижами, откручивают их до свободного хода лапок.
3. Центруют четыре рычага (лапки) с помощью регулировочных гаек до такого положения относительно прижимного диска, чтобы сферы концов каждой лапки зафиксировались на расстоянии в 39–40 миллиметров от его рабочей поверхности. При этом важно проследить за расположением рычагов в одной плоскости с точностью в 0,3-05 миллиметров.
4. Снимают замеры (штангенглубиномером или контрольной пластиной) таким образом, чтобы концы сфер лапок касались измерительного устройства, расположенного на ступице.

После выполнения работы проверяют корректность включения рычагов до установки кожуха сцепления на автомобиль. Правильно отрегулированные лапки зазоров обеспечивают полное отключение при шаге каждого рычага к маховику не более 9,6 миллиметров, при этом вилки креплений не должно вести в стороны. Далее крепят каждую опорную пластину попарно, шплинтуются болты по новой стальной проволокой, контрольные гайки кернят.

Как отрегулировать сцепление Зил–130: ход педали

Кожух с отрегулированными прижимными рычагами снимают с устройства (пластины, либо монтажного устройства) и устанавливают обратно на маховик коленчатого вала. При монтаже учитывают центровку ведомого вала, закручивая все восемь болтов равномерно распределяя нагрузку. Ось каждой вилки присоединяют к приводу педали тягой и выверяют рабочий ход в соответствии с нормативом (130–150 миллиметров). Величину хода педали измеряют от середины площадки её крепления до пола по длине хорды окружности. Сначала откручивают контрирующую гайку, освобождая тягу, затем с помощью сферической гайки устанавливают величину рабочего хода: увеличение – поворот от тяги, уменьшение – поворот к тяге. Полный ход при этом 180–185 миллиметров. После проведения работ, сцепление проверяют на запущенном прогретом двигателе.

Замена деталей выжимного диска и регулировка лапок возможна без сжимания пружин. Для этого необходимо полностью отворачивать регулировочные гайки, либо использовать четыре удлинённых болта, которые крепят кожух вместо штатных к вспомогательному устройству (монтажному маховику или пластине). С их помощью пружины отжимают (откручивая гайки на всю длину до полного освобождения), а затем приступают к замене деталей и балансировке.

Рекомендации к регулировке сцепления ЗИЛ и техобслуживание

Корзина нажимного диска на автомобилях ЗИЛ изготовлена из литого чугуна, срок службы которого при грамотной эксплуатации неограничен. Во время планового технического осмотра обращают внимание на изношенность некоторых элементов:

• Наличие сколов и трещин на рабочей поверхности кожуха — они не должны превышать более 0,15 миллиметров, некритичные повреждения (коробление) устраняют методом шлифования.
• Толщину основного тела диска измеряют по отверстию крепления пластинчатых пружин: если эта величина менее 24,5 миллиметров, то корзина непригодна к эксплуатации и требует полной замены.
• Срыв резьбы болтов М8 X 1,25 миллиметров допускают не более, чем на два витка: при обнаружении прижимной диск демонтируют, крепят в тисках и пробивают метчиком все витки резьбы по новой.
• Изношенность отверстия под палец рычага подлежит ремонту: при обнаружении разболтанности крепления посадочное место замеряют – нормальный размер его составляет 8,4 миллиметров. Развальцовку выполняют также в слесарных тисках, в этом случае после ремонта каждое отверстие необходимо маркировать краской – повторное восстановление недопустимо.
• Вмятины и деформацию кожуха допустимо устранять на штамповочном прессе: полной выбраковке подлежит корзина с более тремя трещинами размером свыше 50 миллиметров.

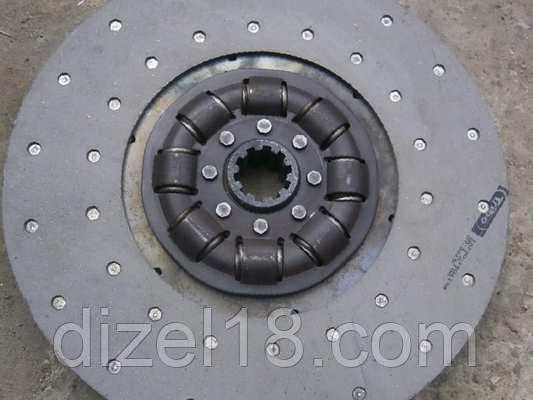

Ведомые диски ЗИЛ–130 выполнены из фосфатированной стали 50–й марки. Основные признаки износа:

• Повреждения фрикционной пластины гасителя диагностируют при визуальном осмотре. Изношенные элементы восстановлению не подлежат — их меняют, предварительно срезав заклёпки до уровня рабочей поверхности, устанавливают новые фрикционные накладки, и клепают по новой на штамповочном прессе.
• Величину износа накладок (коробление) проверяют специальным индикатором: допустимые нормативы при замерах не более 0,3 миллиметров.
• Балансировку гасителя на ведомом диске относительно ступицы проверяют, поворачивая ступицу на свешенном колесе, используя домкрат, либо на яме. Такой метод проверки исключает радиальные нагрузки. Допустимые показатели при диагностике гасителя: балансировка не более 25 Гсм, величина момента трения — не более 1 кГм.

Сборка корзины сцепления ЗИЛ–130 после ремонта и регулировки предполагает соблюдение технического регламента, при котором учитывают состояние всех элементов:

• Шплинты на пальцах рычагов: без повреждений — разболтовка одного узла приводит к неправильной работе остальных, разбалансировке и повреждению подшипников.
• На резьбовые концы каждой опорной вилки накладывают защитные колпачки — это защищает от повреждений при установке корзины на вал маховика.
• При затяжке болтов креплений пластинчатых пружин рекомендуют использовать динамометрический ключ — проверка величины затяжки после регулировки: в пределах 1–2 кГм. Болты надежно стопорят.
• Износ теплоизоляционных шайб между корзиной и выжимными пружинами происходит перегрев во время работы и потеря свойств сжатия — при обнаружении повреждений их меняют на новые.

Грамотно установленное сцепление работает без рывков, посторонних шумов, скрипов при переключении передач, запаха характерной гари и явной потере тяги двигателя. По этой причине настолько важна грамотная и регулярная регулировка сцепления ЗИЛ-130 с учетом зазора лапок.

Читайте о характеристиках двигателя ЗИЛ–130

Другие статьи

Смотреть

ещё

Установка ЯМЗ-236 на ЗИЛ 131

25.11.2020 04:50:00

Погрузчик на заднюю навеску трактора МТЗ

24.11.2020 12:00:00

Подбор масла «Тотал»

23.11.2020 12:00:00

Коробка передач трактора Т150

30.10.2020 11:04:00

Коробка трактора Т-25

23. 10.2020 21:25:00

Рулевой механизм ЗИЛ 130

23.10.2020 21:01:00

Мощность двигателя трактора МТЗ

22.10.2020 23:05:00

Электросхема ЗИЛ бычок

20.10.2020 10:30:00

Гидравлическая система трактора МТЗ

19.10.2020 19:22:00

Регулировка карбюратора ЗИЛ 130, 131

19.10.2020 16:30:00

Электропроводка ЗИЛ 131. Схема цветная

15.09.2020

Тахограф на ЗИЛ 130 нужен ли

14.09.2020

Задняя навеска на минитрактор

14.09.2020

Система зажигания ЗИЛ 131

13.09.2020

Какое масло заливается в трактор Т40

08.09.2020

Переключение передач ЗИЛ 4331

08.09.2020

Тормозная система ЗИЛ 4331

08. 09.2020

Объем топливного бака ЗИЛ 130

08.09.2020

Тормозная система ЗИЛ 130

08.09.2020

Устройство сцепления ЗИЛ 130

08.09.2020

Смотреть

ещё

Возврат к списку

ЗИЛ 5301 Бык | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Русский
• Автокад
• Автомобильная промышленность
• Образовательный

Узнайте, как скачать этот материал

Telegram бот для поиска материалов

Подпишитесь, чтобы получать информацию о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Описание

В архиве чертеж общего вида

Содержание проекта

1919.rar [ 135 КБ ]

зил_5301. dwg [ 407 КБ ]

Аналогичные материалы

Главная трансмиссия ЗИЛ 5301

Сцепление ЗИЛ-5301

ЗИЛ 5301

Проект моторного отсека АТП на 258 автомобилей ЗИЛ-5301

ЗИЛ-5301-ВА (спутник)

Каркас кузова фургона ЗИЛ-5301

Задняя рессорная подвеска ЗИЛ-5301

Дисковый тормозной механизм ЗИЛ-5301

Бесплатная загрузка на сегодня

Обновление через: 8 часов 12 минут

Курс по ТиОСП

Расчет конструкции конвективной туннельной сушилки

Пожарная система

Пневмогидравлическая тормозная система ГАЗ-4301

Прочие материалы

Индивидуальный жилой дом – электроснабжение первого этажа

Чертежи 3d манометров

Многоэтажный жилой дом – курсовой проект по архитектуре гражданских зданий

Курсовой проект на тему: Газоснабжение населенных пунктов

Опыт эксплуатации ЗИЛ-5301

Сиденье водителя быстро регулируется. Если водитель под 80 кг и более, то амортизаторы сиденья быстро «накрываются». Если он не дай бог выше среднего, то спинка сиденья упирается в стенку салона и протирается через несколько дней

Зимой в кабине холодно, так как дизель не греет вверх на малых скоростях, и через щели тепло мгновенно оказывается наружу.

Если говорить об уровне шума и вибрации в кабине, то они не выдерживают никакой критики. Тракторный двигатель хоть и адаптирован, но не лучшая находка для грузовика.

Постоянно течет бачок омывателя, расположенный в кабине у ног пассажира. Кронштейны его крепления часто ломаются, так как для заливки его необходимо снимать.

Кроме того, насос омывателя не обеспечивает должного обслуживания: сначала жидкость подается на правую щетку, затем на среднюю, и давление уже не доходит до водительского (два распылителя омывателя врезаны в капот грузовик, тем самым решая проблему).

Алгоритма работы щеток с паузой нет, хотя проводка есть, но реле паузы не установлено. (имеется в виду стандарт, можно приобрести отдельно)

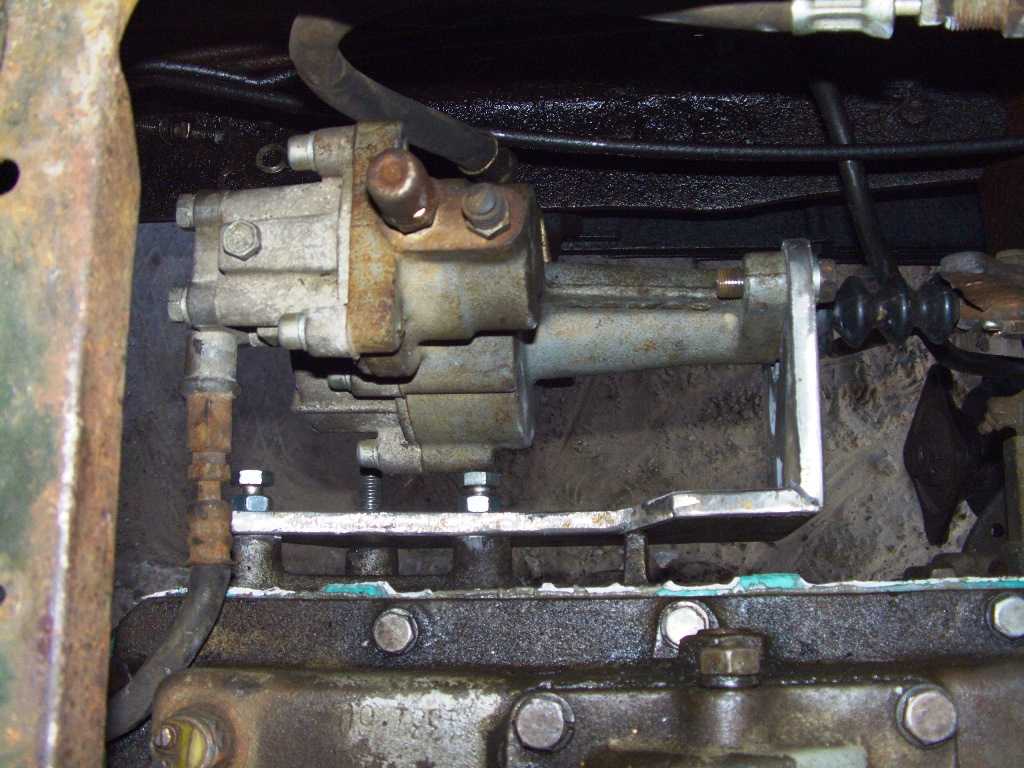

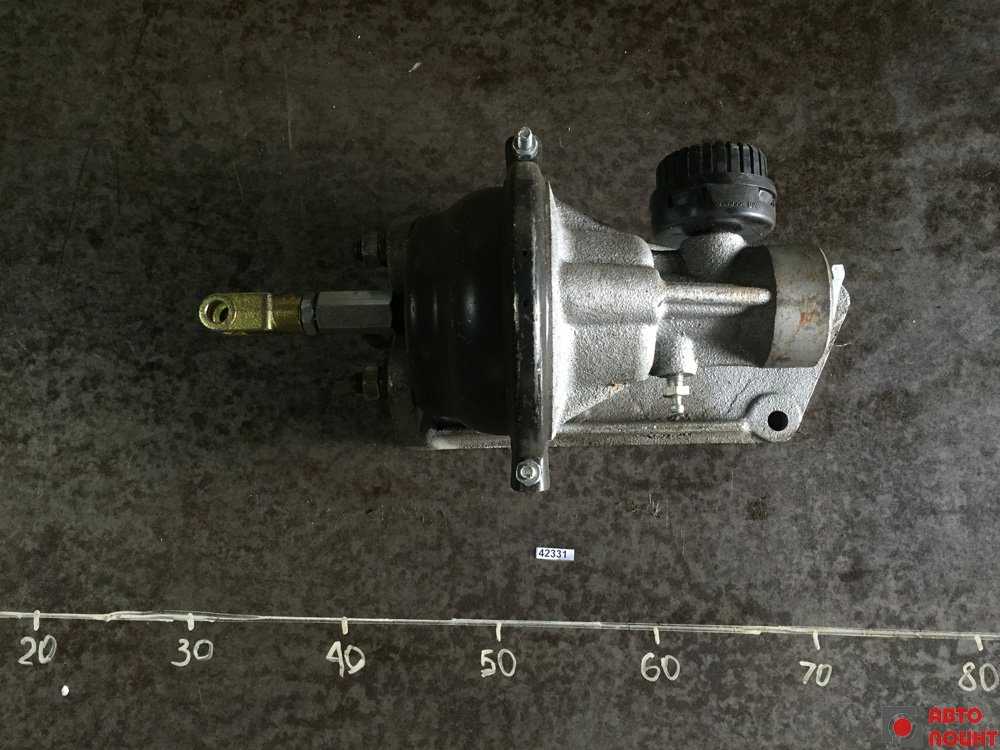

Главный цилиндр сцепления в педальном узле иногда начинает подтекать. Тогда штаны и обувь водителя пачкаются гидравлической жидкостью.

Личинки дверных замков выходят из строя через месяц-два. Причина в том, что под головку одного из болтов не помещается гровер. После установки проблемы уходят.

Для добавления охлаждающей жидкости требуется табурет. А чтобы достать щуп, нужно залезть на бампер автомобиля.

Двигатель

К двигателю трактора Д-245 Минского моторного завода мощностью 109 л.с. особых претензий нет. Шумный и подверженный вибрациям, он тем не менее надежен и прост в эксплуатации.

При покупке нового автомобиля нужно помнить о главном – после 1500 км пробега необходимо протянуть ГБЦ. В противном случае велика вероятность пробоя прокладки ГБЦ.

А особенность ремонта двигателя “Быка” в том, что приходится либо вывешивать кабину, либо прорезать отверстие в передней стенке кабины машиниста, даже для демонтажа – монтажа головки блока.

Помните -1500 км! До 2001 года двигатели комплектовались маслоцентрифугой, которую по инструкции снять нельзя.

Потом стали устанавливать на двигатели масляный фильтр со сменным элементом.

В транспортной компании, которая поделилась с нами информацией, масло российского производства меняют каждые 10 000 км. Расход масла ничтожен и его хватает от замены до замены.

Раньше часто выходила из строя пружина топливного регулятора (рейки бензонасоса).

Один из его концов потрепался и сломался. Чтобы достать и поменять, нужны либо змеиные руки, либо специальное приспособление.

Потом завод начал выпускать модернизированные пружины и проблема исчезла. Изначально цена нескольких витков провода была 300 рублей. Сейчас – 70 руб.

В морозы дизель заводится на эфире.

Особенность электрооборудования в том, что напряжение бортовой сети составляет 12 В, а для работы стартера при запуске требуется 24 В. Для этого предусмотрен второй аккумулятор.

Но зарядный ток все тот же 12 В. Следовательно, один из аккумуляторов разряжается без подзарядки.

Чтобы этого не происходило, нужно менять батарейки местами не реже одного раза в 2 недели. Если клеммы не в надлежащем состоянии, то при запуске двигателя они сгорают. Следите за терминалами.

Пускатели часто выходят из строя из-за межвиткового замыкания.

Кронштейн усилителя руля требует постоянного внимания.

Периодически его крепление нужно подтягивать. В противном случае придется покупать новый ГУР в сборе, что стоит недешево.

Трансмиссия

Диски сцепления, поставляемые Тюменским заводом, при правильной эксплуатации смело выхаживают 80 000 км.

Коробка передач пятиступенчатая надежная, но передаточные числа отвратительные.

Пустой автомобиль нормально заводится на второй передаче. Чтобы двигаться на загруженном Быке, нужно включить первую скорость.

Передаточное число первой передачи 6,45. Это означает, что даже при высоких оборотах двигателя скорости разгона недостаточно для переключения на вторую передачу.

Двигатель сразу «садится» и машина еле разгоняется, не хватает мощности. Это выясняется на автомобиле с максимальной загрузкой.

Самым слабым звеном в трансмиссии Bull является задний мост.

Дифференциал не выдерживает нагрузки. Он уже заменен на 30% автомобилей.

Крестовины дифференциала выходят из строя.

Если пропустить начало этого процесса, то разбивается посадочное место подшипника и ломаются зубья шестерни.

Мост для катапультирования: необходимо купить картер заднего моста. Раньше эти крестовины были трехсоставные, теперь цельные.

Подвеска

Подвеска «Бычок» особых нареканий не вызывает. Достаточно мягкий городской автомобиль.

Втулки рессор хватает на 50 – 60 тыс. км. Амортизаторы не текут даже в сильные морозы. Пружины не лопнули. пока.

Шины Таганка вызывают большие нарекания.Через некоторое время эксплуатации начинается отслоение корда и появляются “грыжи”

Кроме того,трескается по кругу по ободу. Нижнекамская резина хвалят в эксплуатации.

Тормозная система

Бычки оборудованы тормозной системой с гидравлическим двухконтурным приводом и пневмоусилителем.

Задний бачок с тормозной жидкостью спрятан под рамой, что не очень удобно для обслуживания.

Передних тормозных колодок при городской эксплуатации хватает на 15 – 20 тыс. км.

Это нельзя назвать большим ресурсом. Заводские тормозные диски кривые, поэтому после покупки автомобиля их лучше расточить.

Направляющий палец суппорта необходимо смазывать каждые 5000 км смесью Литол и ТАД.

Рулевое управление

Кроме проблем с ГУР, о которых мы говорили выше, других нет.

Наконечники рулевой тяги по нашим дорогам хватает на 100 000 км, что можно считать хорошим результатом.

Электрооборудование

Через некоторое время работы начинает заедать замок зажигания.

Водители выводят кнопку запуска стартера на панель. Выключатель заземления расположен за батарейным отсеком.

Для защиты от грязи и влаги накройте разрезанной пополам пластиковой бутылкой.

Соединительная клеммная колодка, расположенная внутри корпуса, закрыта не полностью. В результате короткое замыкание и выход из строя электрооборудования.

На фирме концы проводов спаиваются напрямую. О батареях мы писали выше. Пусковой контактор иногда выходит из строя.

Итого

В общем, как городской автомобиль “Бык” подходит как водителям, так и транспортным компаниям.

Отличная маневренность, хороший обзор, большая кабина, малая погрузочная высота, экономичный дизель с городским расходом топлива 18 – 20 л/100 км и монополия ЗИЛа на автомобили этого класса обеспечили успех Быка.

Не устраивает качество сборки и комплектующих, дорогое обслуживание. Но альтернативы автомобилю нет, кроме новых китайских и подержанных иномарок. А тут уже надо считать.

В первую очередь следует отметить, что, конечно же, не все агрегаты «Быка», по словам операторов, работают плохо. Минский дизель оказался вполне удовлетворительным для такой машины.

Часто приходится слышать расхожее утверждение, что двигатель «Быка» «взят» с трактора «Беларус».

Двигатель МТЗ-Д 245 действительно создан на базе тракторного дизеля. Но эти двигатели отличаются головками цилиндров, топливной аппаратурой.

По отзывам опытных владельцев Бычков, сам двигатель достаточно живуч.

Водитель, откликнувшийся на наш материал, рассказал, как однажды на его автобазе разобрали проехавший 150 000 км дизель.

Поршневая группа, коленвал и вкладыши были еще абсолютно «живы» и замены не требовали.

Дизель не склонен к перегреву, наоборот, чаще работает с более низкой температурой охлаждающей жидкости. А если все-таки случится «кипеть» антифриз, то деформации чугунной головки и блока это не вызовет.

Один из специалистов резонно заметил, что для нормальной работы дизеля очень важна правильная настройка опережения впрыска топлива.

К сожалению, многие операторы “испорчены” опытом обслуживания дизелей ЯМЗ, которые не особо отзываются о точности этой регулировки.

А вот дизель Д-245, как и двигатели иномарок, по словам наших консультантов, требователен к регулировке опережения впрыска.

Выполните такую ​​операцию, как замена прокладки головки или снятие головки для ремонта.

Кабина “Бычка” не позволяет просто снять головку с дизеля. Толкатели клапанов четвертого цилиндра и задние болты головки не снимаются при таком расположении кабины и двигателя.

Часто в ремонтных мастерских кабину откручивают от рамы и приподнимают на несколько сантиметров.

Сначала откручиваются болты кронштейнов крепления кабины к раме, а затем домкратами вывешивается кабина.

Я слышал, что на самом деле в этой, казалось бы, сложной операции нет ничего плохого.

Здесь уместно напомнить, что разные модели семейств кабин различаются размерами и массой.

Если у машины базовая “одинарная” кабина, то это не самое страшное. Повернуть тяжелую двойную кабину, конечно, сложнее.

Но что делать с автобусом или фургоном? На такой машине такой способ доступа к двигателю становится большой проблемой.

В моторном щите “Бык” можно просверлить отверстия точно напротив штоков толкателей и головок болтов.

Еще один вариант – вырезать небольшой люк. Это позволит вам втянуть стержни и болты в кабину.

Чтобы газы и из моторного отсека не тянуло в кабину, можно подобрать заглушки на отверстия, и сделать плотно закрывающуюся крышку люка. Последний вариант сложнее, но если постараться, то можно сделать.

Головка блока цилиндров двигателя ММЗ-245 весит около 45 кг. Вручную удалить вполне реально, если работать вдвоем.

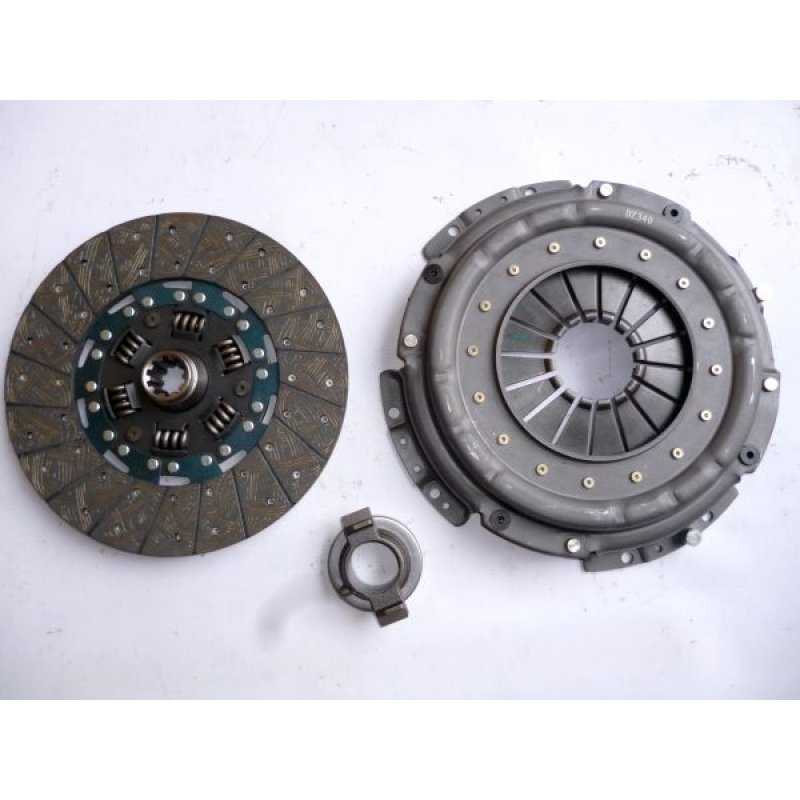

Тем не менее, многие водители трогаются с места на второй передаче, а причиной быстрой «смерти» сцепления называют совсем другую. Дизель ММЗ-245 заглушается не только выключением зажигания.

Топливный насос высокого давления (ТНВД) имеет рампу, перекрывающую подачу топлива.

Переставляется с помощью ручки, установленной под панелью приборов. Устройство это, по словам водителей, не очень надежное: часто заклинивает привод рейки.

Вы должны выключить двигатель “насильственным” способом – включить передачу и отпустить сцепление.

Машина дергается и глохнет, как ученик автошколы.

Если такие упоры становятся системой, то срок службы сцепления быстро сокращается.

Такой проблемы нет только у автомобилей, оснащенных дизельным двигателем Евро 2. Их двигатель, как и бензиновый, выключается выключением зажигания.

Коробка передач, доставшаяся в наследство от ЗИЛ-130, по словам водителей, больших проблем не доставляет.

Снять коробку с “Быка” не сложнее, чем с других автомобилей. Только помните, что он весит 92 кг, его можно поддерживать и опускать на землю, например, домкратом.

Тросовый привод колодок очень капризен.

Стояночный тормоз выходит из строя из-за того, что трос натягивается и ослабевает, а это случается довольно часто.

Тормоз теряет свою эффективность, если неправильно «подведены» регулировочные винты колодок.

Разборка энергоаккумулятора требует осторожности, так как он имеет мощную пружину, которая «выстреливает» при снятии крышки.
