Подкрановые пути башенных кранов

Строительные машины и оборудование, справочник

Подкрановые пути башенных кранов

Рекомендаций по устройству, эксплуатации и.перебазированию подкрановых путей распространяются на строительные башенные краны с нагрузкой на ходовое колесо до 28 тс. При специфических условиях эксплуатации (установлении кранов непосредственно на конструкции строящихся зданий и сооружений, на местности, имеющей-карстовые включения, на косогорах с поперечным уклоном более, 1:10, криволинейных участках, условиях Крайнего Севера при устройстве путей на снежном основании) подкрановые пути должны сооружаться по индивидуальному проекту. При нагрузке на колесо свыше 28 тс подкрановые пути должны изготовляться по указаниям инструкций по эксплуатации каждого из таких кранов.

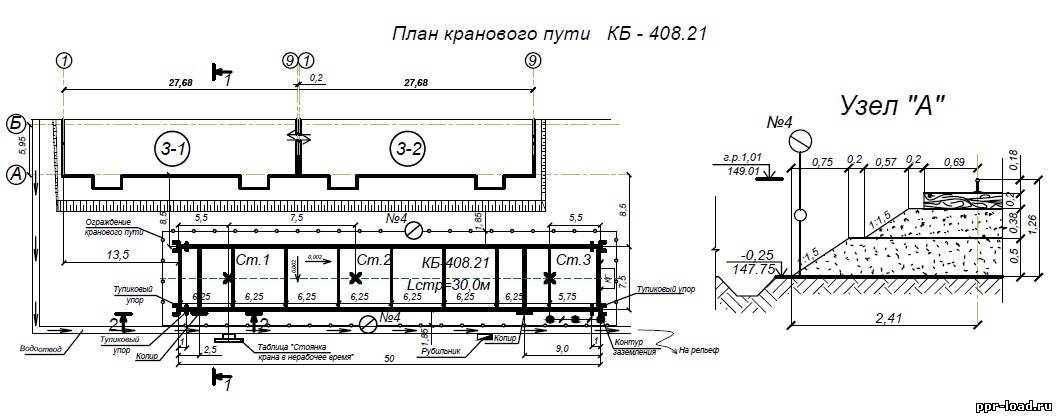

Подготовку площади и устройство подкрановых путей (рис. 4.12) для строительных башенных кранов надо производить применительно к ходовой части и соответствующего давления на колесо кранов.

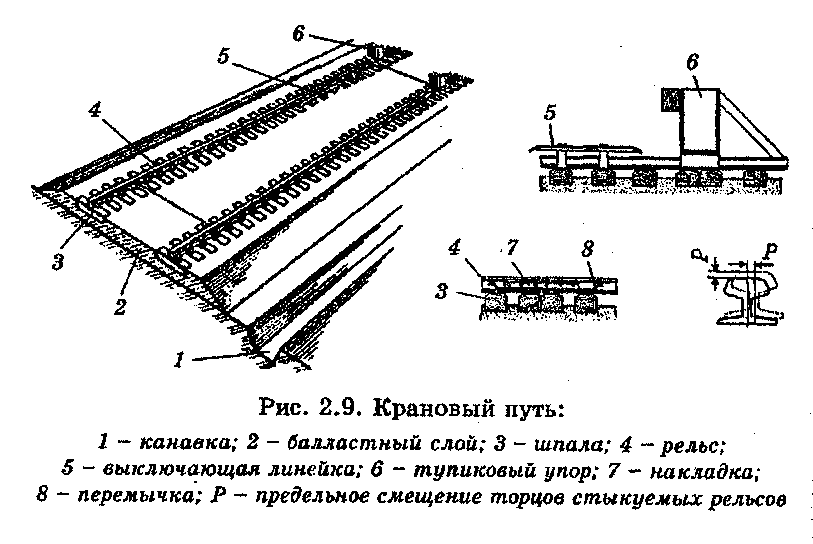

В состав верхнего строения пути входят: балластный слой, опорные элементы, рельсы и рельсовые скрепления, тупиковые упоры, включающие линейки и элементы заземления. Шпалы для подкрановых путей должны применяться 1-го и 2-го сортов по ГОСТ 78 — 65 «Шпалы деревянные для железных дорог широкой колеи». Крепление рельсов к полушпалам должно осуществляться шурупами путёвыми по ГОСТ 809—71 с прижимами или костылями по ГОСТ 818—41.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

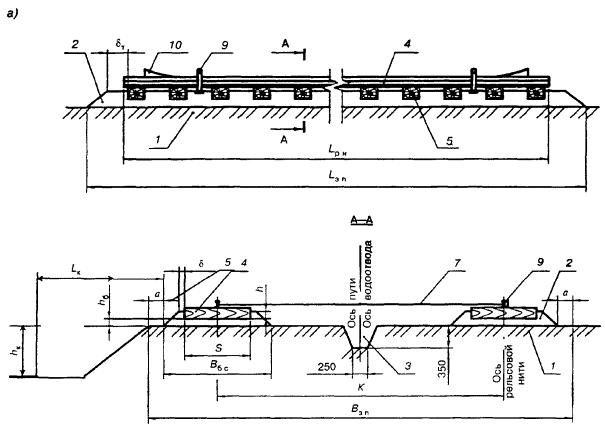

Рис. 4.12. Профиль подкранового пути на деревянных полушпалах при колее 4000 мм:
1 — полушпалы; 2 — рельсы; 3 — балластная призма; 4 — расстояние от оси первого рельса до выступающей части здания

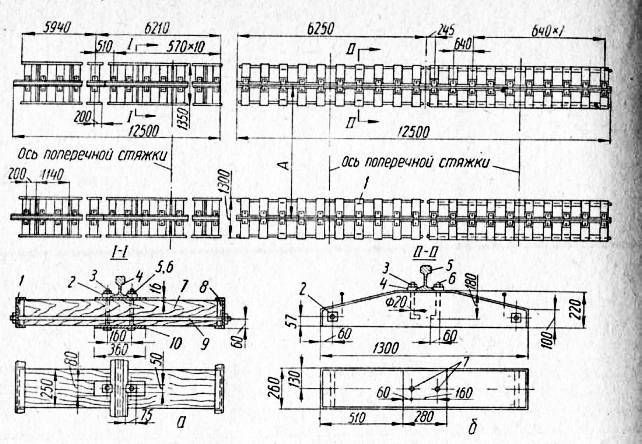

Рис. 4.13. План подкранового пути на деревянных полушпалах с расположением металлических стяжек:
а — при равнодействующей давления на ходовое колесо от 15 до 22 тс; б —то же, от 22 до 28 тс; А — размер колеи

Кроме установки специальных подкладок, допускается установка железнодорожных подкладок по ГОСТ 12135—66 при условии расположения их уклоном внутрь подкранового пути. Для рельсовых стыков должны применяться: накладки рельсовые двухголовые для железных дорог широкой колеи по ГОСТ 4133—54, ГОСТ 19128—73, ГОСТ 8193—73; болты с шестигранной и уменьшенной головкой с направляющим подголовком по ГОСТ 11530—65; гайки шестигранные по ГОСТ 11532—65; шайбы пружинные и рельсовые скрепления для железных дорог широкой колеи по ГОСТ 7529—55, ГОСТ 8196—56.

План подкранового пути на деревянных полушпалах с металлическими стяжками приведен на рис. 4.13. Металлические стяжки прикрепляют к рельсам и укладывают по длине подкрановых путей с шагом 6 м. Допускаемые продольный и поперечный уклоны пути должны быть не более 0,004.

Рекламные предложения:

Читать далее: Техника безопасности при монтаже, демонтаже и перевозке башенных кранов

Категория: – Механизмы башенных кранов

Главная → Справочник → Статьи → Форум


Устройство и схемы подкрановых путей

Устройство и схемы подкрановых путей

Перед устройством полотна подкрановых путей рекомендуется закончить все земляные работы и сделать вводы водопровода, канализации, газа и других коммуникаций. Необходимо спланировать площадку, обеспечив отвод ливневых вод.

При засыпке пазух необходимо внимательно следить за тем, чтобы в них не было снега и льда, а грунт для засыпки использовался только талый; в дальнейшем его нужно хорошо утрамбовать, чтобы избежать просадок пути и падения крана.

Для устройства оснований кранов с грузовым моментом до 80 тм достаточно устройства грунтового основания, выравненного песчаной подстилкой. Песчаная подсыпка дешевле щебеночной в 7—8 раз и обеспечивает нормальные условия работы крана на срок до года. На кранах с грузовым моментом свыше 80 тм в качестве балласта рекомендуется применять щебень крупностью 25—70 мм.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

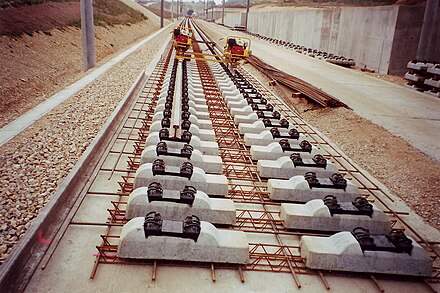

Шпалы, в зависимости от типа крана, укладываются на балластный слой на расстоянии 25—45 см друг от друга. Шпалы должны быть сосновые, ошкуренные и антисептированные. В настоящее время широкое распространение получают железобетонные шпалы.

При раскладке шпал следует пользоваться специальными клещами или тросовыми петлями.

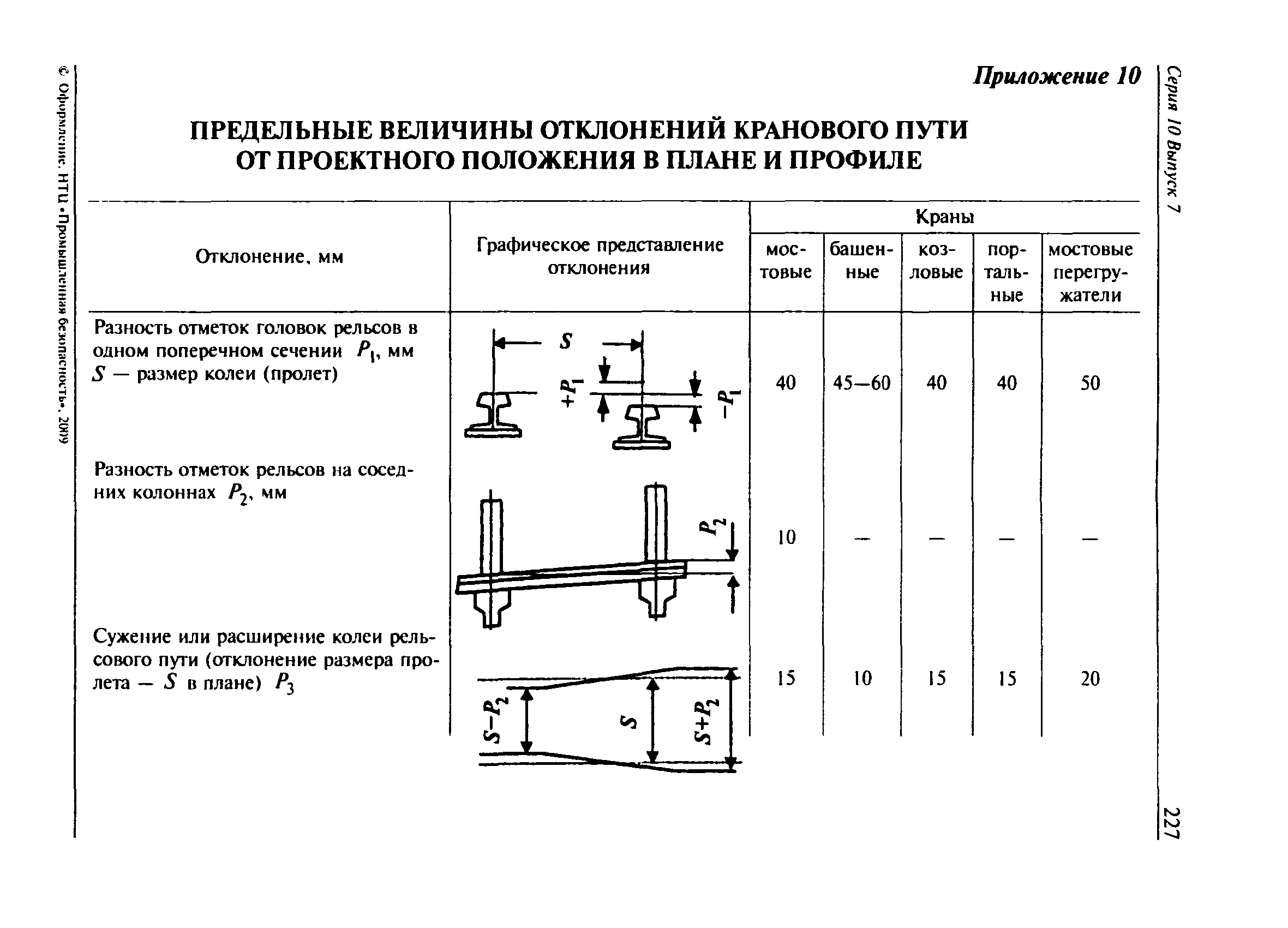

Расстояние между осями рельс должно быть равно ширине колеи крана с максимально возможным допуском -f-5 мм. Рельсы должны быть уложены параллельно оси подкранового пути. К шпалам следует пришить одну нитку рельсов, а затем по шаблону вторую. Непараллельность рельс вызывает перегрузку механизма передвижения крана и чрезмерный износ ходовых колес.

При укладке рельсов не следует допускать образования «змейки» (расположение рельсов не по одной прямой). В противном случае при движении возможна качка крана. Костыли следует забивать так, чтобы они прижимали рельсы, а не только удерживали их от поперечных перемещений. Чтобы предотвратить воможность расколки шпал, не следует располагать костыли на одной прямой.

Стыковать рельсы следует посредством накладок, которые притягиваются к рельсам болтами. Накладки должны соответствовать типам рельсов. Стык должен, как и в железнодорожных путях, располагаться м^ежду шпалами, сближенными до 15—20 см.

Горизонтальность пути необходимо проверять уровнем или нивелиром. После окончания работ по устройству пути его необходимо обкатать. Для этого по пути несколько раз перемещают башенный кран в обе стороны. После обкатки выверяют и подбивают просевшие шпалы. По условиям техническим и техники безопасности допустимый продольный и поперечный уклоны пути не должны превышать 0,005. На концах пути следует устанавливать упоры для выключения ограничителей передвижения, чтобы кран остановился не ближе, чем на 1 м от тупика.

Схемы устройства подкрановых путей для различных типов кранов приведены на рис. 87. Техническая характеристика их приведена в табл. 20.
Количество потребных материалов и изделий, применяемых для сооружения одного звена подкранового пути (длина 12,5 м), приведено в табл. 21.

Нормы времени и расценки на устройство и разборку одного звена покра-нового пути и рекомендуемый состав звена рабочих приведены в табл. 22 и 23.

Новые решения подкрановых путей

Рис. 87. Схемы устройства подкрановых путей для башенных кранов: а—с грузовым моментом до 60 тонна-метров; б—с грузовым моментом до 100 тонна-метров; в—для тяжелых монтажных и козловых кранов.

Устройство подкрановых рельсовых путей для башенных кранов требует значительного времени и средств. Подкрановые пути составляют около 25% стоимости машино-смены башенного крана на объекте.

Существующие конструкции подкрановых путей на деревянных шпалах не только требуют больших затрат времени и ручного труда, расхода материалов, используемых обычно однократно, но и не обеспечивают необходимой точности укладки и нормальной работы отдельных узлов, а также устойчивости крана в процессе работы.

Отдельными строительными и проектными организациями с целью устранения этих недостатков существующих подкрановых путей разработаны конструкции инвентарных железобетонных подкрановых путей, обеспечивающих срок службы их от 30 до 40 лет.

Таблица 20
Характеристика подкрановых путей башенных кранов

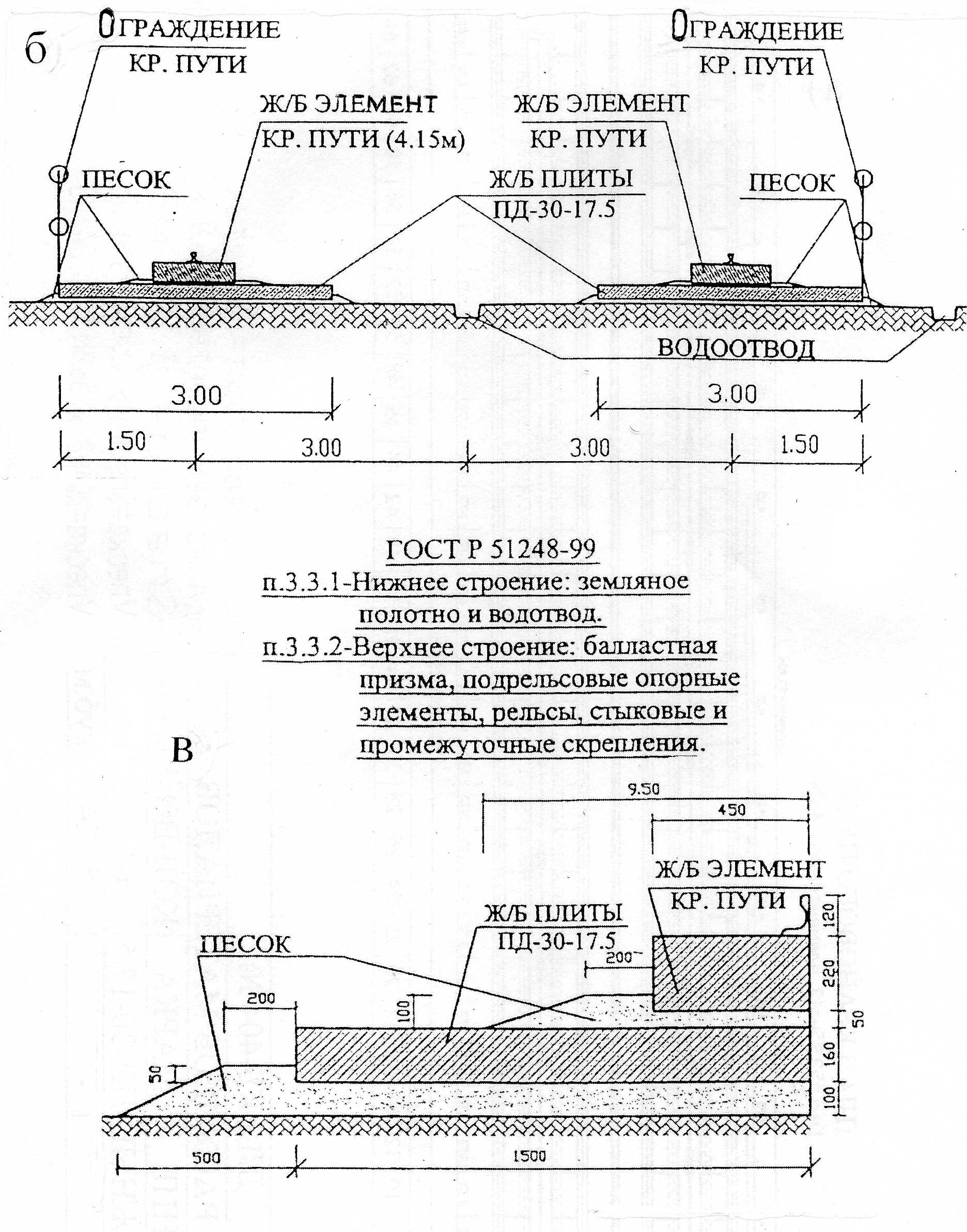

Инвентарные железобетонные пути. Одно звено таких путей состоит из двух железобетонных шпалолежней длиной по 9,25 м каждый, которые укладываются параллельно по ширине пути башенного крана.

Рис. 88. Конструкция шпалолежня (предложение инж. Шептицкого Б. А.)

Конструкция шпалолежня (рис. 88) представляет собой монолитную балку с поперечными балочками длиной по 1,3 м каждая.

На верхней плоскости продольной балки к забетонированным в ней закладным деталям электросваркой крепится стальная полоса 70X40 мм, которая заменяет рельс.

Материалы и изделия, применяемые для сооружения одного звена подкранового пути (длина 12,5 м).

Таблица 21

Примечание. Для крана С-391 рельс узкой колеи Р-15-18 ГОСТ 6368-52 накладки и костыли применяются в соответствии с требованием железной дороги узкой колеи.

Таблица 22
Нормы времени и расценки на устройство одного звена подкранового пути длиной 12,5 м

Таблица 23
Нормы времени и расценки на разборку одного звена подкрановых путей длиной 12,5 м

Для кранов с шириной колеи 3,8, 4,0, 4,5 и 5,0 м нормы времени и расценки приняты Главмосстроем. Ю. Н. Быкова «Скоростная перебазировка
башенных кранов», Госстройиздат, М.. 1958.

По остальным кранам нормы времени и расценки определены интерполяцией.

Шпалолежни по ширине крепятся между собой трубчатыми стяжками. Каждая стяжка имеет болт с двухсторонней резьбой для регулирования ширины колеи.

По длине шпалолежневые звенья стыкуются болтами.

Вес одного шпалолежня составляет 3480 кг.

Перед укладкой шпалолеж-ней основание, на котором они должны быть расположены, необходимо тщательно укатать или утрамбовать.

Шпалолежни погружают на автомашину и укладывают автокраном при помощи траверсы.

Применение инвентарных подкрановых путей в условиях поточного метода жилищного строительства в значительной степени сократит время на разборку, перевозку и устройство подкрановых путей.

Основанием подкрановых путей является напряженно-армированный железобетонный блок.

Блок (рис. 89) представляет собой железобетонные шпалы, соединенные между собой монолитно-краевыми элементами. Краевые элементы подвергаются предварительному напряжению, что обеспечивает трещиностойкость конструкций.

Рис. 89. Конструкция блока подкранового пути (Главленинградстроя).

Блок изготовляется длиной 12,5 и шириной 1,2 м и имеет прямоугольные сквозные окна размером 0,25×0,8 м. При наличии окон можно устанавливать реечные или автомобильные домкраты во время рихтовки или под-штопки путей. Окна одновременно уменьшают вес блока.

Блок вместе с рельсом весит 4,3 г и является достаточно транспортабельным и удобомонтируемым.

Блоки изготовляются в двух вариантах.

Рис. 90. Схема инвентарного подкранового пути:
1—продольная рама; 2—поперечная балка.

По первому варианту рельсы крепятся к блоку специальными лапками и болтами диаметром 20 мм, поэтому смену болтов можно производить сверху, не подкапывая блок и не разбирая рельсовый путь. Рельсы опираются на шпалы посредством металлических закладных крепленых деталей. Крепление предусматривает применение рельсов типа Р-43, Р-50, при этом меняются только размеры прижимных лапок.

По второму варианту крепление рельса к блоку жесткое и осуществляется анкерными «усами» из полосовой стали, приваренными к основанию рельса специальными электродами.

Анкерные «усы» заделываются в бетон во время бетонирования блока. Такая конструкция может работать, как единое целое, — железобетонный блок и рельс.

Блоки запроектированы для укладки на песчаный или щебеночный балласт. Хорошая посадка инвентарного блока на балласт затрудняет боковой угон верхнего строения пути. Возникает возможность уменьшить размеры балластного слоя. Увеличенная сопротивляемость сдвигу в поперечном направлении устраняет необходимость применения связей. В случае тяжелого режима работы крана и на слабом основании поперечная связь может быть легко осуществлена.

Нижняя постель блока должна быть шероховатой.

Шероховатость создается засыпкой поверхности незатвердевшего бетона слоем щебня крупностю не выше 10 мм.

Схема инвентарного подкранового пути приведена на рис. 90.
