Гидроцилиндры. Устройство и характеристики.

Гидроцилиндры – это довольно распространенные механизмы, которые используются во всех видах спецтехники (экскаваторы, автокраны, бульдозеры, автовышки, краны, манипуляторы, бетононасосы, погрузчики, компрессоры, самосвалы, гидромолоты, грейдеры и др.). Гидроцилиндр по принципу действия похож на пневмоцилиндр, только вместо воздуха в гидроцилиндрах движущей силой становится жидкость –  вода  или масло.



Компания КАСКАД более 20 лет специализируется на изготовлении и ремонте гидро- и пневмоузлов для техники и станков, прессов и другого производственного оборудования.





Гидроцилиндры бывают двух типов действия – односторонние и двухсторонние. Односторонние цилиндры могут работать только в одном направлении. В движение они приводятся с помощью возрастающего давления рабочей жидкости в полости цилиндра. В начальное же положение они возвращаются с помощью работы пружины.

Что касается двусторонних поршней, то они мощнее односторонних, так как при приведении гидроцилиндра в действие ему не нужно преодолевать возвратную силу пружины. Кроме того, двусторонние гидроцилиндры могут работать в двух направлениях.

Так же существуют телескопические гидроцилиндры. Они необходимы для того, чтобы при небольшом размере самого цилиндра обеспечить больший ход поршневого штока, что необходимо для работы кранов различного назначения. Цилиндры данного типа также используются в грузовых машинах для поднятия кузовной части автомобиля.





Характеристики гидроцилиндров и их разновидности

Гидроцилиндры являются важной высоконагруженной частью механизмов, применяемой при производстве станков, гидропрессов, специального оборудования, а также огромного количество спецтехники (экскаваторов, погрузчиков, тракторов, всевозможных подъемных устройств и механизмов).

Также использование гидроцилиндров является относительно безопасным и осуществляется достаточно просто.

Производимые поршнем движения по возвратно-поступательной траектории, дают возможность осуществлять передачу усилия в нужном направлении. В основе этого процесса лежит принцип гидростатического воздействия столба жидкости на шток гидроцилиндра. Поэтому использование различных видов гидроцилиндров имеет большую распространенность. В свою очередь проектировщики пытаются постоянно дорабатывать и усовершенствовать гидроцилиндры под возникающие задачи.

Классификация гидроцилиндров возникает из особенностей конструкции устройства, в результате которой все гидроцилиндры делятся на  односторонние и двухсторонние. Отличие односторонних от двухсторонних гидроцилиндров состоит в том, что обратный ход штока гидроцилиндра происходит благодаря влиянию наружного приводимого усилия, а двухсторонние имеют рабочий ход в обе стороны.





Также классификация гидроцилиндров возможна по типу действия устройств. При этом можно выделить основные – телескопические, поворотные и поршневые гидроцилиндры.

Поворотные гидроцилиндры применяются тогда когда необходимо произвести деформацию некоторого оборудования, поршневые с действием двухстороннего типа часто применяют  в приводах различной спецтехники.

Очень часто при производстве спецтехники используют телескопические цилиндры, которые могут содержать от двух и более вложенных отдельных цилиндров. Такие гидроцилиндры применяют силовой принцип, так что общий ход штоков превосходит длину самого корпуса цилиндра. В основном силовые телескопические цилиндры используют при производстве автокранов.



Важным параметром при выборе гидроцилиндра является (номинальное) давление, ход и диаметр штока и поршня. Основополагающим фактором конечно является сама номинальная мощность гидроцилиндра, а диаметр поршня и штока характеризуют рабочее усилие совершаемое устройством.



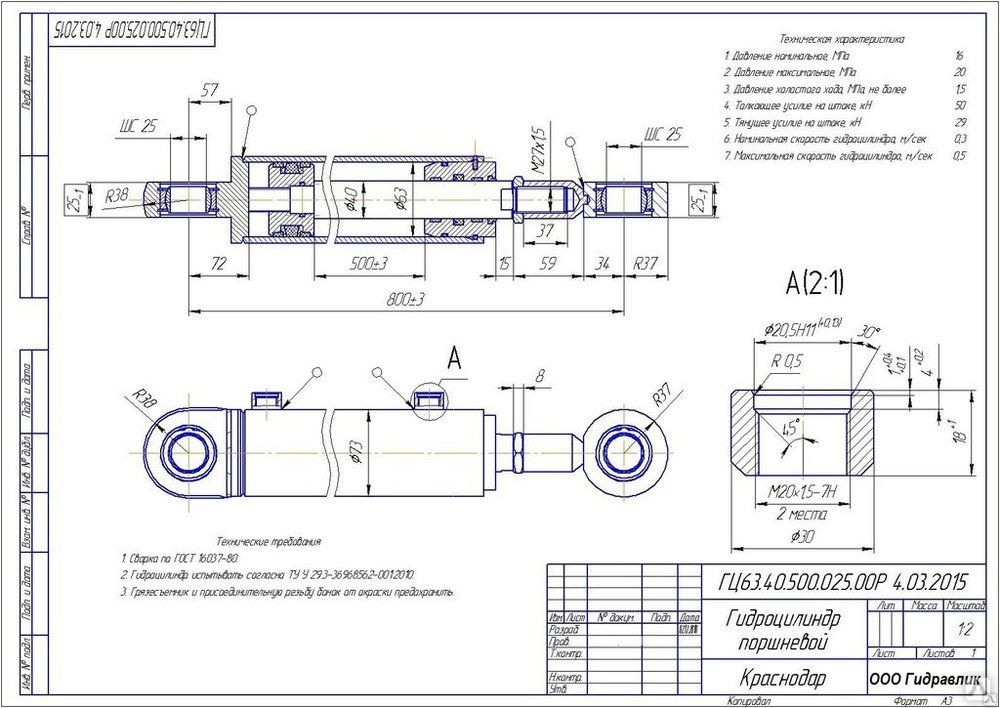

Устройство гидроцилиндров.

Гидроцилиндр – это самый простой образец двигателя. Выходное (подвижное) звено, которым может быть шток, плунжер или же сам корпус цилиндра, осуществляет возвратно-поступательное движение.

Основные параметры, которыми характеризуют все гидроцилиндры – это внутренний диаметр, ход поршня, диаметр штока и номинальное давление рабочей жидкости.



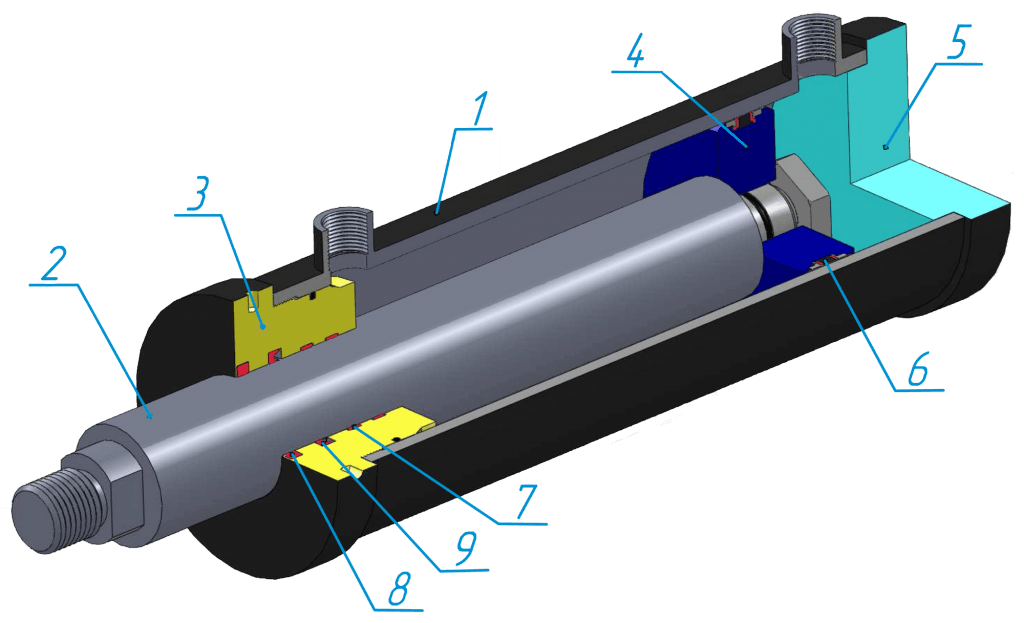

Наименование компонентов гидроцилиндра:

Крышка – 1;  Гильза – 2;  Гайка – 3;  Кольцо – 4;  Шайба – 5; Манжета – 6; Кольцо – 7; Поршень – 8; Кольцо – 9; Шайба – 10; Кольцо пружинное – 11; Кольцо подворотниковое – 12; Манжета – 13; Кольцо – 14; Крышка – 15; Грязесъемник – 16; Кольцо пружинное – 17; Подшипник – 18; Шток – 19; Втулка – 20.

Гидроцилиндры бывают нескольких видов: поршневые, телескопические, плунжерные, двустороннего и одностороннего действия. По типу закрепления гидроцилиндры делятся на модели с шарнирным креплением и жестким.

Гидроцилиндр одностороннего действия совершает усилие на подвижном звене, которое направлено только в одну сторону (рабочий ход цилиндра). В противоположном направлении подвижное звено просто перемещается обратно под действием силы тяжести или возвратного механизма, например, пружины. У этих цилиндров есть лишь одна рабочая плоскость.

У гидроцилиндров двустороннего действия возможностей несколько больше. У них две рабочих плоскости, то есть рабочие усилия на выходном звене они могут создавать в двух направлениях. Чтобы обеспечить возвратно-поступательное движение жидкость поочередно поступает под давлением в полости цилиндра. Когда одна из полостей наполняется жидкостью, другая соединяется со сливом. У гидроцилиндра две полости: штоковая полость, в которой располагается шток, и поршневая.



Гидроцилиндры – изготовление и ремонт в Нижнем Новгороде

Даже если вы прекрасно знаете устройство гидроцилиндра, осуществить его ремонт в кустарных условиях или же собрать свой собственный цилиндр – довольно нелегкая задача. Для этого нужно специальное оборудование и навыки. Поэтому с такими вопросами лучше обратиться к опытным профессионалам. Компания «КАСКАД» специализируется на ремонте гидроцилиндров, а также изготовлении гидроцилиндров по вашим заказам.







Наша компания занимается всем спектром работ, связанных с гидроцилиндрами. Наши работники занимаются ремонтом штока гидроцилиндров, ремонтируют гидроцилиндры для спецтехники, такой как погрузчики, асфальтоукладчики, экскаваторы, бетононасосы, автокраны, краны манипуляторы, другой строительной и коммунальной техники и производственных машин. Также мы можем изготовить гидроцилиндр по предоставленным вами чертежам или образцам. Мы гарантируем высокое качество и короткие сроки работы.



Купить гидроцилиндры: одностороннего, двухстороннего действия, плунжерные, телескопические, двухштоковые и тандемные, аутригеры, гидроцилиндры с демпфированием хода. Низкие цены.

Купить запчасти и комплектующие для гидроцилиндров: буксы, поршни, уплотнения, проушины, бонки, штоки.

Ремонт гидроцилиндров: профессионально, быстро, гарантия качества.



Устройство гидроцилиндра – работа и принцип действия

Гидроцилиндр – это самый простой образец двигателя. Выходное (подвижное) звено, которым может быть шток, плунжер или же сам корпус цилиндра, осуществляет возвратно-поступательное движение.

Основные параметры, которыми характеризуют все гидроцилиндры – это внутренний диаметр, ход поршня, диаметр штока и номинальное давление рабочей жидкости.
Гидроцилиндры бывают нескольких видов: поршневые, телескопические, плунжерные, двустороннего и одностороннего действия. По типу закрепления гидроцилиндры делятся на модели с шарнирным креплением и жестким.

Гидроцилиндр одностороннего действия совершает усилие на подвижном звене, которое направлено только в одну сторону (рабочий ход цилиндра). В противоположном направлении подвижное звено просто перемещается обратно под действием силы тяжести или возвратного механизма, например, пружины. У этих цилиндров есть лишь одна рабочая плоскость.

У гидроцилиндров двустороннего действия возможностей несколько больше. У них две рабочих плоскости, то есть рабочие усилия на выходном звене они могут создавать в двух направлениях.

Чтобы обеспечить возвратно-поступательное движение жидкость поочередно поступает под давлением в полости цилиндра. Когда одна из полостей наполняется жидкостью, другая соединяется со сливом. У гидроцилиндра две полости: штоковая полость, в которой располагается шток, и поршневая.

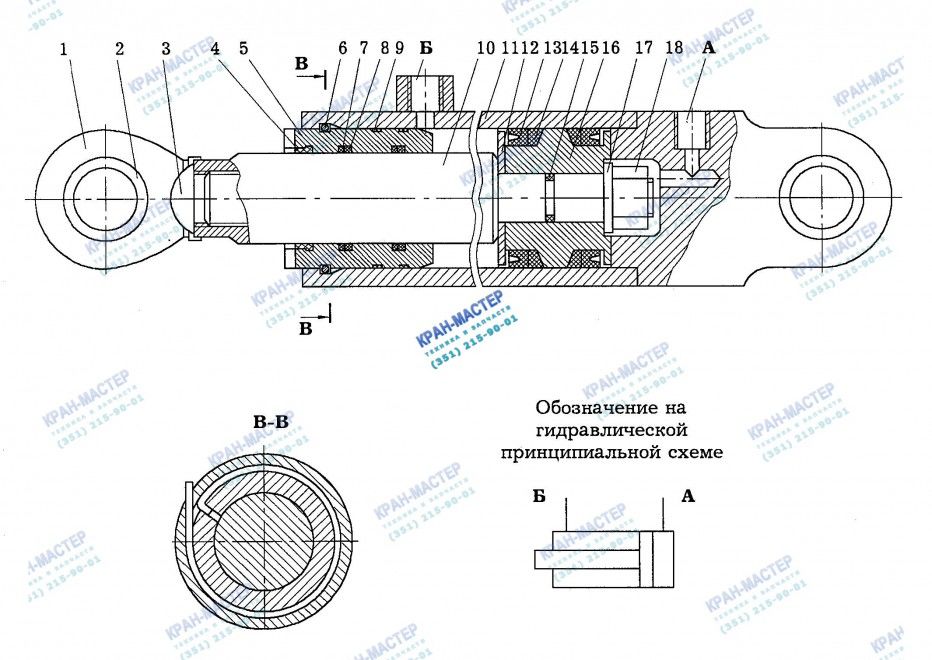

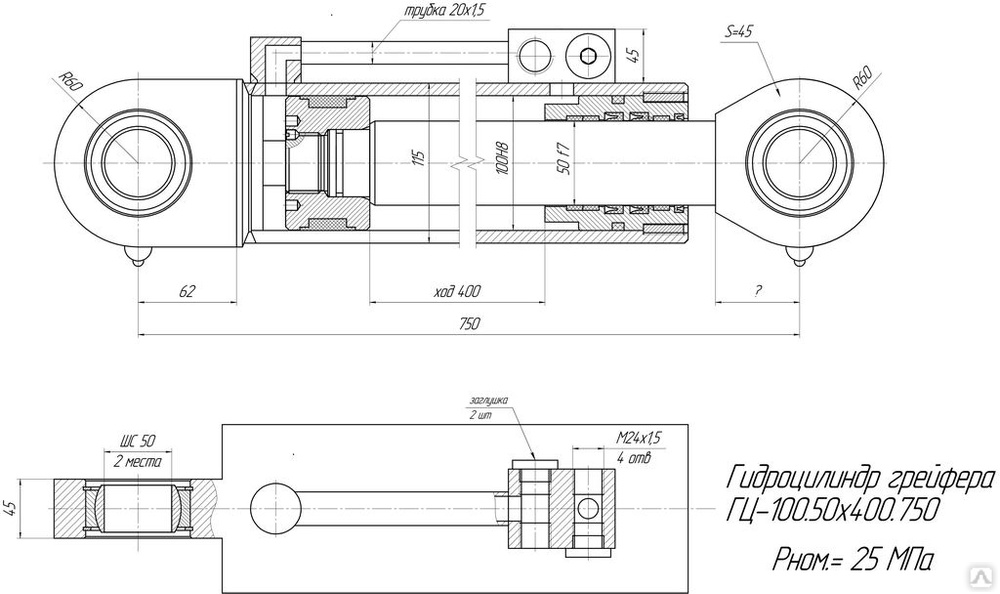

Теперь подробнее разберем устройство гидроцилиндра на примере цилиндра двустороннего действия.
Основные части, из которых состоит цилиндр – это корпус гидроцилиндра, состоящий из гильзы (19) и задней крышки, привинченной к гильзе, передней крышки (9), которая имеет отверстие под шток и навинчена на гильзу, шток (18) с проушиной (2), поршень (15).

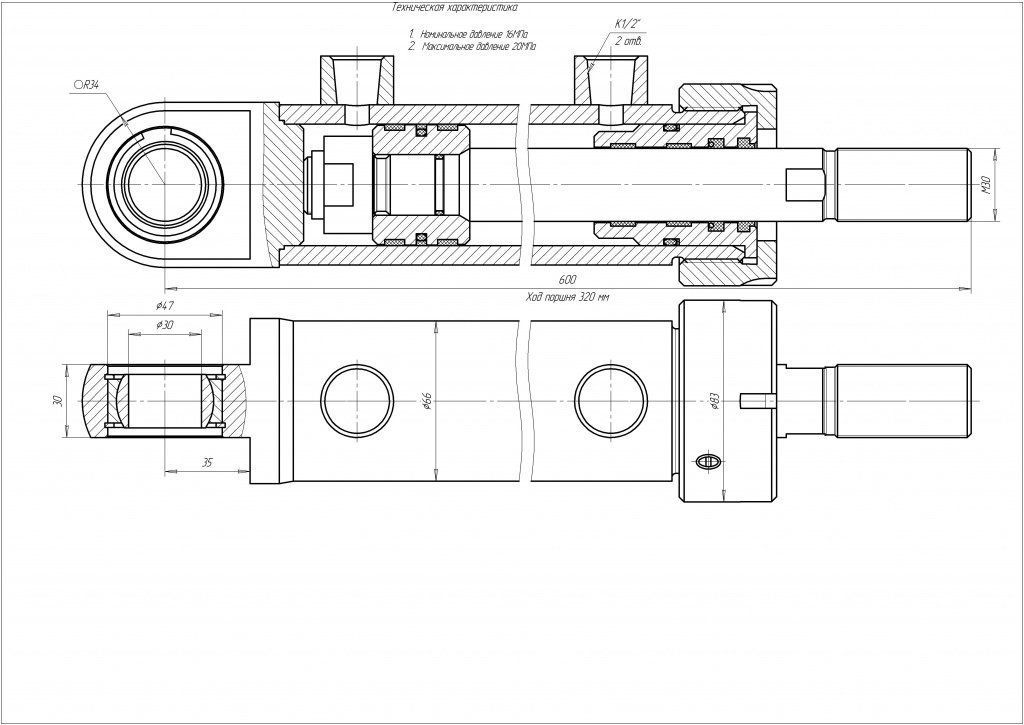

На рисунке изображено строение гидроцилиндра. Он состоит из сферического подшипника (1), проушины штока (2), грязесъемника (3), уплотнительных колец (4, 5, 8 и 13), манжеты (6 и 14), манжетодержателя (7 и 12), передней крышки (9), контргайки (10), демпфера (11), поршня (15), гайки (16), шплинта (17), штока (18), гильзы цилиндра с задней крышкой (19), втулки (20) и гайки грязесъемника (21).

С помощью поршня с манжетами (14) и уплотнительного кольца (13) поршневая и штоковая полости герметично разделены, и усилие, создаваемое давлением в рабочей полости, передается на шток. Поршень крепится на внутреннем конце штока с помощью гайки (16), которая фиксируется шплинтом (17). Манжетодержатели (12) удерживают манжеты от перемещения вдоль оси поршня. Передняя крышка (9) крепится на резьбе гильзы цилиндра с помощью контргайки (10). В крышку (9) вставлена втулка (20), которая служит направляющей для штока. Чтобы избежать утечки рабочей жидкости из полости штока, в проточке крышки (9) установлены кольца (8), также для этой цели служат манжеты (6), уплотнительные кольца (4) и (5) во втулке. Во избежание осевого смещения при движении штока манжета сдерживается манжетодержателем (7). Со стороны внешнего торца крышки стоит грязесъемник (3), удерживающийся гайкой (21), которая ввернута во внутреннюю резьбу крышки. Если механизм, который приводится в движение цилиндром, лишен упоров, ограничивающих его ход, которые бы фиксировали его в крайних положениях, то возможны жесткие соударения поршня и крышки гидроцилиндра.

Чтобы смягчить эти удары, посредством демпфирования или торможения поршня на подходе к крышке, применяют разные типы демпфирующих устройств. В конструкции цилиндра, которая представлена на рисунке выше, эту функцию выполняет демпфер (11), установленный рядом с поршнем (15) на шток. Демпфер (11) смягчает соударение поршня и передней крышки цилиндра по окончании полного хода. Щель в конце хода штока, находящаяся между конической поверхностью демпфера и кромкой крышки (9) , через которую поршнем рабочая жидкость из штоковой полости выжимается в отверстие «А», уменьшается. В процессе этого, благодаря дросселированию жидкости через щель, движение поршня затормаживается.

Даже если вы прекрасно знаете устройство гидроцилиндра, осуществить его ремонт в кустарных условиях или же собрать свой собственный цилиндр – довольно нелегкая задача. Для этого нужно специальное оборудование и навыки. Поэтому с такими вопросами лучше обратиться к опытным профессионалам. Мы специализируемся на ремонте гидроцилиндров, а также изготовлении гидроцилиндров по вашим заказам. Наша компания занимается всем спектром работ, связанных с гидроцилиндрами. Наши работники занимаются ремонтом штока гидроцилиндров, ремонтируют гидроцилиндры для спецтехники, такой как погрузчики, асфальтоукладчики, экскаваторы, бетононасосы, автокраны и краны манипуляторы. Также мы можем изготовить гидроцилиндр по предоставленным вами чертежам или образцам. Мы гарантируем высокое качество и короткие сроки работы.

устройство, расчет усилия, виды гидроцилиндров

Работоспособность многих видов силового оборудования как промышленного, так и бытового назначения обеспечивает такое устройство, как гидравлический цилиндр. Выступая в роли приводного двигателя возвратно-поступательного действия, такой механизм при минимальных затратах энергии обеспечивает полный цикл работы силового оборудования, используемого в строительстве, в различных отраслях промышленности, на предприятиях сельскохозяйственной отрасли и в быту. Наибольшее распространение гидравлические цилиндры получили в качестве основного элемента оснащения прессового оборудования, активно используемого для решения различных задач.

Гидроцилиндр представляет собой объемный гидродвигатель, преобразующий энергию потока жидкости в механическую энергию

Конструктивные особенности и принцип действия

Конструкция любого гидравлического цилиндра включает в себя следующие элементы:

• корпус-гильзу;
• поршень;
• шток поршня.

Несколько отличаются по конструкции плунжерные гидроцилиндры, в которых плунжер одновременно выполняет функции поршня и штока.

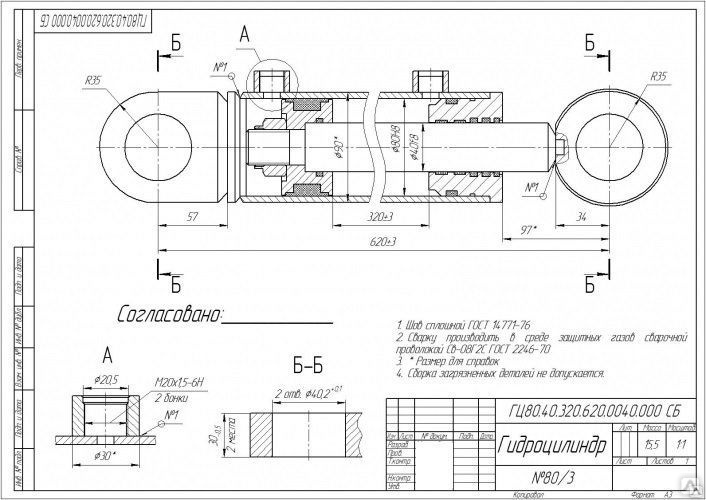

Схема гидравлического цилиндра

Принцип работы гидроцилиндра любого типа основан на оказании давления рабочей жидкости на поршень. В результате воздействия на поршень гидроцилиндра шток начинает совершать циклическую работу, передавая усилие на рабочий узел обслуживаемого устройством оборудования. Таким рабочим узлом, функционирование которого обеспечивает цилиндр гидравлический, в зависимости от типа и назначения оборудования может быть уплотняющая платформа, гибочный или прессующий механизм, а также устройство любого другого типа, обеспечивающее передачу усилия гидроцилиндра конечному получателю силовой энергии.

Устройство раздвижного гидравлического цилиндра

Поскольку усилие, создаваемое гидравлическим цилиндром, как уже говорилось выше, формируется за счет давления, оказываемого рабочей жидкостью на поршень, свойства данной жидкости оказывают значительное влияние на эффективность использования, технические и эксплуатационные характеристики самого цилиндра. В качестве рабочей жидкости для гидравлических цилиндров поршневого или плунжерного типа, как правило, используется специальное масло, которое должно отвечать определенным требованиям по целому ряду параметров:

• химическому составу и плотности;
• значениям температур, при которых рабочая жидкость сохраняет свои изначальные характеристики;
• склонности рабочей жидкости к развитию окислительных процессов.

Для приведения в действие гидравлических цилиндров различных типов и моделей рабочую жидкость в их внутреннюю камеру нагнетают при помощи ручного или электрического насоса.

Основные разновидности

Различные типы гидравлических цилиндров выделяют по целому ряду параметров. Так, в зависимости от числа положений, которые может занимать шток устройства, оно может быть:

• двухпозиционным;
• многопозиционным.

В зависимости от характера хода поршня и штока различают следующие виды гидроцилиндров:

• одноступенчатые устройства;
• гидроцилиндры телескопического типа.

Принцип действия гидроцилиндров различного типа

Телескопическое устройство одностороннего типа или телескопический гидроцилиндр двухстороннего действия применяют в тех случаях, когда необходимо, чтобы величина вылета штока превышала длину корпуса гидравлического цилиндра. Гидроцилиндр телескопического типа состоит из нескольких цилиндров, которые вложены один в другой, при этом корпус каждого последующего из таких цилиндров является штоком предыдущего.

В зависимости от того, в скольких направлениях действует рабочая жидкость гидравлического цилиндра, это может быть:

• гидроцилиндр одностороннего действия;
• устройство с двухсторонним штоком.

Гидроцилиндры с двухсторонним штоком ЦГ1 и ЦГ2, предназначенные для монтажных работ и проведения спасательных операций

Рабочая жидкость в гидравлических цилиндрах одностороннего действия действует на поршень только в одном направлении. Для выполнения обратного действия с односторонним штоком, то есть осуществления его движения в обратном направлении, используются пружинные элементы. Применение возвратной пружины в конструкции гидравлических цилиндров одностороннего действия приводит к тому, что они создают меньшие усилия, чем двусторонние гидроцилиндры, поршням которых не приходится преодолевать силу упругости пружинного элемента.

Конструктивная схема гидравлических цилиндров двухстороннего действия разработана таким образом, что рабочая жидкость оказывает воздействие сразу на две противоположно расположенные плоскости. Одной из модификаций гидроцилиндра двухстороннего действия является устройство, оснащенное сразу двумя штоками, располагаемыми с противоположных сторон поршня. Схема подключения гидравлического цилиндра двухстороннего действия предусматривает, что одна часть его внутренней камеры соединяется с напорной магистралью гидравлической системы, а вторая – со сливной.

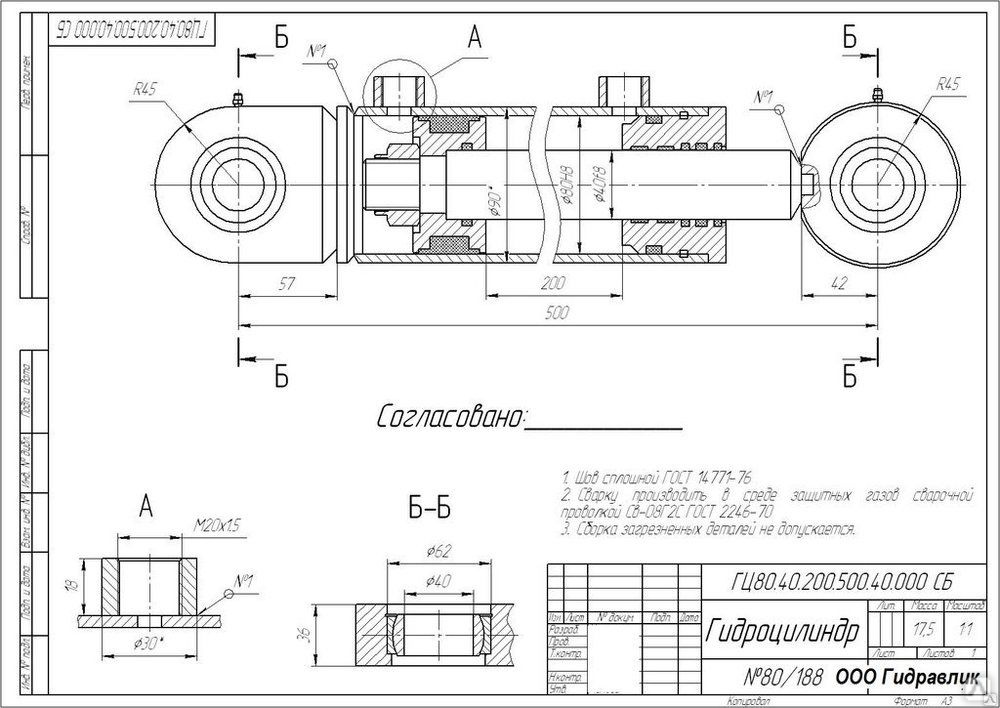

Схема гидроцилиндра двухстороннего действия

При использовании двухстороннего гидравлического цилиндра, оснащенного одним штоком, следует учитывать тот факт, что такое устройство при движении поршня в прямом направлении создает большее усилие, чем при обратном движении. Объясняется это тем, что площади рабочих плоскостей поршня со стороны расположения штока и с его обратной стороны различаются, соответственно, при воздействии рабочей жидкости на эти плоскости создается давление различной величины.

Устройство гидроцилиндра может предусматривать наличие специального механизма, отвечающего за торможение штока. В зависимости от наличия или отсутствия такого механизма в конструкции среди гидравлических цилиндров выделяют устройства с торможением и без него.

Традиционная конструкция гидроцилиндра с торможением в конце хода

Разделение гидравлических цилиндров на разные виды осуществляется и в зависимости от типа основного рабочего элемента, который использован в их конструкции. Так, выделяют:

• плунжерный гидроцилиндр;
• устройство, которое работает за счет установленной в нем мембраны;
• гидроцилиндр сильфонного типа;
• гидроцилиндр поршневого типа, который, как уже говорилось выше, может быть оснащен одним или двумя рабочими штоками.

Конструктивное исполнение оказывает непосредственное влияние на характеристики гидравлических цилиндров. Это следует учитывать при подборе таких устройств для оснащения оборудования определенного назначения.

Цилиндр вытяжной гидравлический JTC, развивающий усилие в 10 тонн

Основные характеристики

Осуществляя подбор гидроцилиндра, следует ориентироваться на его параметры, которые можно разделить на две основные группы:

• характеризующие силовой потенциал гидравлического цилиндра;
• относящиеся к конструктивным особенностям устройства.

С точки зрения силового потенциала важнейшим параметром гидравлического цилиндра является создаваемое им усилие. Различные модели гидравлических цилиндров, предлагаемых на современном рынке, способны создавать давление, значение которого варьируется в диапазоне от 2 до 50 тонн, при этом минимальные усилия (до 10 тонн) создают односторонние гидроцилиндры, а максимальные – двухсторонние.

Гидроцилиндры выпускаются с гравитационным, гидравлическим или с пружинным возвратом штока, а также с фиксирующей гайкой

Наиболее важными параметрами, которыми определяются конструктивные особенности гидравлических цилиндров, являются:

• диаметр рабочей поверхности поршня;
• объем рабочей камеры гидравлического насоса;
• диаметр штока насоса и величина его рабочего хода.

Зная размеры гидроцилиндров, а также давление, которое оказывает рабочая жидкость на их поршень, можно выполнить расчет усилия, создаваемого на штоке. Для того чтобы выполнить расчет гидроцилиндра с целью определения усилия, создаваемого штоком, достаточно перемножить значения давления рабочей жидкости и площади поршня, на которую она воздействует. При выполнении таких расчетов важно учесть потери на трение, для чего используется специальный коэффициент, который подставляется в используемую формулу.

Расчет основных параметров гидроцилиндра

Чтобы определить геометрические параметры выбираемого устройства, не обязательно изучать чертежи гидроцилиндра, для этого достаточно разобраться в его маркировке. Так, маркировка гидроцилиндров, требования к которой оговариваются положениями соответствующего ГОСТа, содержит информацию о следующих геометрических параметрах:

• диаметре рабочей поверхности поршня;
• диаметре и ходе штока насоса.

Кроме того, маркировка гидроцилиндров содержит сведения о:

• конструктивном исполнении насоса;
• типе устройства (одно- или двухстороннего действия).

Ориентируясь на обозначения гидроцилиндров, можно также определить, для каких климатических условий предназначена та или иная модель.

Маркировка поршневых гидроцилиндров по ОСТ 22-1417-79

Эффективность работы гидравлического цилиндра обеспечивается не только его конструктивным исполнением и техническими параметрами, но и характеристиками элементов гидравлической системы, работающей в связке с таким устройством. Гидроцилиндр, состоящий из рабочей камеры, поршня и штока, нуждается в подаче рабочей жидкости в требуемом объеме и под определенным давлением, степень чистоты и другие характеристики которой должны соответствовать определенным требованиям.

Соблюдение таких требований обеспечивают элементы гидравлических систем, выбору и техническому обслуживанию которых, как и выбору самого гидравлического цилиндра, следует уделять особое внимание.

Принцип работы гидравлического цилиндра | Гидроласт

Гидравлический цилиндр – это объёмный двигатель возвратно-поступательного или возвратно-поворотного движения. Гидроцилиндры широко применяют во всех отраслях техники. Например, в строительно-дорожных, землеройных, подъёмно-транспортных машинах, в авиации и космонавтике, в технологическом оборудовании — металлорежущих станках, кузнечно-прессовых машинах и т. п.

В простейшем случае основой конструкции гидроцилиндра является гильза, представляющая собой трубу с тщательно обработанной внутренней поверхностью. Внутри гильзы перемещается поршень, имеющий резиновые манжетные уплотнения, которые предотвращают перетекание рабочей жидкости из полостей цилиндра, разделенных поршнем. При подаче под давлением рабочей жидкости (специальные минеральные масла) в полость цилиндра поршень начинает перемещаться под действием давления жидкости.

Усилие от поршня передает шток – стержень, имеющий полированную поверхность. Для его направления служит грундбукса. С двух сторон гильзы укреплены крышки с отверстиями для подвода и отвода рабочей жидкости. Уплотнение между штоком и крышкой состоит из двух манжет, одна из которых предотвращает утечку жидкости из цилиндра, а другая служит грязесъемником. На резьбу штока крепится проушина или деталь, соединяющая шток с подвижным механизмом.

Проушина служит для подвижного закрепления корпуса гидроцилиндра. Управление работой гидроцилиндра осуществляется с помощью гидрораспределителя или с помощью средств регулирования гидропривода. Гидроцилиндры работают при высоких давлениях (до 32 Мпа), что налагает целый ряд требований к прочности и надежности всей конструкции системы (механизм, цилиндр, управление). Для того, чтобы вам было легче найти и купить гидроцилиндр, который будет устраивать вас по всем параметрам, рассмотрим их основные виды подробнее.

Гидроцилиндры одностороннего действия

Выдвижение штока осуществляется за счёт создания давления рабочей жидкости в поршневой полости, а возврат в исходное положение — от усилия пружины. Усилие, создаваемое гидроцилиндрами данного типа, при прочих равных условиях меньше усилия, создаваемого гидроцилиндрами двустороннего действия, за счёт того, что при прямом ходе штока необходимо преодолевать силу упругости пружины. Пружина выполняет здесь роль возвратного элемента. В тех случаях, когда возврат производится за счет действия приводимого механизма, другого гидроцилиндра или силы тяжести поднятого груза, гидроцилиндр может не иметь возвратной пружины ввиду отсутствия необходимости. Такой принцип действия применяется в домкратах.

Гидроцилиндры двустороннего действия

Как при прямом, так и при обратном ходе поршня усилие на штоке гидроцилиндра создаётся за счёт создания давления рабочей жидкости соответственно в поршневой и штоковой полости цилиндра. Следует иметь в виду, что при прямом ходе поршня усилие на штоке несколько больше, а скорость движения штока меньше, чем при обратном ходе, за счёт разницы в площадях, к которым приложена сила давления рабочей жидкости (эффективной площади поперечного сечения). Такие гидроцилиндры осуществляют, например, подъём-опускание отвала многих бульдозеров.

Телескопические гидроцилиндры

Называются так благодаря конструктивному сходству с телескопом или подзорной трубой. Такие гидроцилиндры применяются в том случае, если при небольших размерах самого гидроцилиндра в исходном, сложенном состоянии, необходимо обеспечить большой ход штока. Конструктивно представляют собой несколько цилиндров, вставленных друг в друга таким образом, что корпус одного цилиндра является штоком другого.

Такие гидроцилиндры имеют исполнение как для одностороннего, так и для двустороннего действия. Они осуществляют, например, подъём-опускание кузовов во многих самосвалах.

Дифференциальные гидроцилиндры

«Обычное» подключение поршневых гидроцилиндров двустороннего действия предусматривает поочередное подключение полостей гидроцилиндра к нагнетательной и сливной магистралям через распределитель, что обеспечивает движение поршня за счет разности давлений. Соотношение скоростей движения, а также усилий при прямом и обратном ходе, различны и пропорциональны соотношению площадей поршня. Между скоростью и усилием устанавливается зависимость: выше скорость — меньше усилие, и наоборот.

При рабочем ходе (выдвижении штока) жидкость от насоса подается в поршневую полость, вытесняемая же жидкость из штоковой полости, за счет кольцевого подключения (распределитель 3/2), направляется не в гидробак, а подается также в поршневую полость. В результате выдвижение штока происходит намного быстрее, чем в обычной схеме подключения (распределитель 4/2 или 4/3). Обратный ход (втягивание штока) происходит при подаче жидкости только в штоковую полость, поршневая соединена с гидробаком.

При использовании гидроцилиндра с соотношением площадей поршня 2:1 (в некоторых источниках именно такие гидроцилиндры называются дифференциальными) такая схема позволяет получить равные скорости и равные усилия прямого и обратного ходов, что для гидроцилиндров с односторонним штоком без регулирования или дополнительных элементов получить невозможно.

Механизмы с гибкими разделителями

К механизмам с гибкими разделителями относятся мембраны, мембранные гидроцилиндры и сильфоны. Мембраны применяют в основном при небольших перемещениях и небольших давлениях (до 1 МПа). Мембранный исполнительный механизм представляет собой защемленное по периферии корпуса эластичное кольцо.

При увеличении давления в подводящей камере эластичное кольцо прижимается к верхней части корпуса, и шток, связанный с эластичным кольцом, выдвигается. Обратный ход штока обеспечивает пружина. Сильфоны предназначены для работы при небольших давлениях (до 3 МПа). Их изготавливают из металлов и неметаллических материалов (резины или пластиков).

Металлические сильфоны бывают одно- и многослойные (до пяти слоев). Применение сильфонов оправдано в условиях высоких и низких температур, значение которых лимитируется материалом, из которого изготовлен сильфон. Сильфоны могут быть цельные или сварные. Цельные изготавливают развальцовкой тонкостенной бесшовной трубы.

На сегодняшний день самыми распространенными гидроцилиндрами являются поршневые гидроцилиндры двустороннего действия.

Чтобы вам легче было подобрать гидроцилиндр, нужно знать ряд его параметров. Сначала нужно определить диаметр гильзы (наружный и внутренний в мм). Затем — диаметр штока гидроцилиндра. Нужно определить диаметр проушин или вилок для поршневого гидроцилиндра, диаметр шаров, цапф и бугелей для телескопического гидроцилиндра.

Определить расстояние по центрам проушин (осям) гидроцилиндра в сложенном состоянии в мм, расстояние по центрам проушин (осям) гидроцилиндра в разложенном состоянии (выдвинутом штоке или штоках в мм). По разности двух длин можно определить ход штока гидроцилиндра.

Знание этих параметров существенно облегчит вам задачу по поиску необходимого гидроцилиндра. Если нет стандартного гидроцилиндра с требуемыми параметрами, необходимо заказать изготовление цилиндра по вашим требованиям.

Наши инженеры проконсультируют вас по всем вопросам выбора, изготовления, установки и ремонта гидроцилиндров для вашего оборудования.

определение, каким бывает, как устроен и где применяется, ГОСТ

Описание устройства

Если рассмотреть простейший случай, то можно сказать, что гидроцилиндр — это гильза в форме цилиндрической трубки с внутренней поверхностью, подвергшейся тщательной обработке. Внутри устройства находится специальный поршень с манжетами в виде уплотнений из резины. Последние служат для того, чтобы рабочая жидкость не перетекала через разделенные полости цилиндра. В эксплуатации применяются особые минеральные масла. Устройство и принцип работы гидроцилиндра подразумевают подачу жидкости в полость. Поршень получает определенное давление и начинает перемещаться.

Правильный подбор устройства предполагает знание некоторых важных характеристик. Для начала следует выбрать подходящий диаметр поршня, то есть значение толкающего или тянущего усилия гидроцилиндра. Немалую роль играет также и значение диаметра штока. Выбирается этот параметр в зависимости от требуемой грузоподъемности и уровня динамической нагрузки. При неверно подобранном значении возможно изгибание штока в процессе эксплуатации. Ход поршня, в свою очередь, влияет на направление движения рабочего органа и общие размеры устройства в разложенном состоянии. В собранном виде габариты определяются расстояниями по центрам. Способ крепления гидроцилиндра зависит от его конструктивного исполнения.

Общий принцип работы

На полированную поверхность стержня передается усилие от поршня через шток. Правильное направление определяется при помощи грундбукса. Процессы подвода и отведения рабочей жидкости в цилиндре происходят через две укрепленных в гильзе крышки. Также у штока присутствует уплотнение из нескольких манжет. Первая из них служит для предотвращения утечки рабочей жидкости из гидроцилиндра, а вторая собирает попадающую внутрь грязь. Подвижный механизм и шток на резьбе соединяются специальной деталью или проушиной, которая обеспечивает подвижное закрепление корпуса агрегата.

Существует два основных принципа работы гидроцилиндра — с управлением при помощи гидрораспределителя или благодаря определенным средствам для регулировки гидравлического привода. При этом все действующие механизмы изготавливаются с повышенными показателями прочности и надежности. Конструктивные элементы вроде цилиндра и блока управления функционируют при высоких давлениях до 32 МПа. Для того чтобы лучше понять механизмы действия таких агрегатов, следует рассмотреть их основные актуальные разновидности.

4.1. Механизмы с гибкими разделителями

К механизмам с гибкими разделителями относятся мембраны, мембранные гидроцилиндры и сильфоны.

Мембраны

(рис.4.1, а) применяют в основном при небольших перемещениях и небольших давлениях (до 1 МПа). Мембранный исполнительный механизм представляет собой защемленное по периферии корпуса эластичное кольцо 1.
При увеличении давления в подводящей камере 2 эластичное кольцо прижимается к верхней части корпуса 3, и шток 4, связанный с эластичным кольцом выдвигается
. Обратный ход штока обеспечивает пружина 5.

Рис.4.1. Схемы мембран: а — плоская с эластичным кольцом; б — гофрированная металлическая

В гидропневмоавтоматике распространены также гофрированные металлические мембраны (рис.4.1, б). Деформация таких мембран происходит за счет разности давлений ΔP = P1 — P2

и внешней нагрузки
R
.

Мембранные гидроцилиндры

(рис.4.2) допускают значительны перемещения выходного звена — штока.
При перемещении поршня 1 в направлении действия давления жидкости (рис.4.2, а) мембрана 3 перегибается, перекатываясь со стенок поршня 1 на стенки цилиндра 2, к которым она плотно поджимается давлением жидкости (рис. 4.2, б)
. Обратный ход поршня происходит за счет пружины.

Рис.4.2. Схемы работы мембранного гидроцилиндра

Сильфоны (рис.4.3, а) предназначены для работы при небольших давлениях (до 3 МПа). Их изготавливают из металлов и неметаллических материалов (резины или пластиков)

. Металлические сильфоны бывают одно- и многослойные (до пяти слоев).
Применение сильфонов оправдано в условиях высоких и низких температур, значение которых лимитируется материалом, из которого изготовлен сильфон
.
Сильфоны могут быть цельные или сварные
.
Цельные изготавливают развальцовкой тонкостенной бесшовной трубы
.

Рис.4.3. Схема металлического сильфона а — сильфон; б — цельная стенка; в — сварная стенка

Гидроцилиндры одностороннего действия

В таких устройствах шток выдвигается посредством давления рабочей жидкости в полости поршня. Возвращение в исходное положение осуществляется пружинным усилием. Если сравнивать с принципом работы двухстороннего гидроцилиндра, то можно отметить один важный нюанс. При прочих равных усилие в одностороннем агрегате создается меньшее. Это происходит за счет того, что прямой ход штока подразумевает необходимость преодоления силы упругости пружины в рассматриваемом механизме.

Ярким примером гидроцилиндра одностороннего действия может служить обыкновенный домкрат. В данном случае пружина применяется в качестве основного возвратного элемента. При этом в ряде случаев вовсе нет нужды в использовании этой детали. К примеру, возврат может происходить за счет силы тяжести поднятого груза, другого агрегата или же посредством приводного механизма.

Разновидности и особенности гидросистем

В большей части перечисленного выше оборудования установлены гидросистемы с использованием гидроцилиндров.

Все они, в свою очередь, делятся на гидроцилиндры одностороннего или двухстороннего действия.

В зависимости от способа установки и крепления к машине гидроцилиндры можно разделить на два типа: гидроцилиндры жёстко закреплённые; гидроцилиндры шарнирные.

По специфике их работы выделяют несколько видов:

• поршневые;
• плунжерные;
• телескопические;

Цилиндры одностороннего действия рассчитаны на приложение усилия гидравлической жидкости к выходному элементу (поршню или плунжеру), в одном направлении. Обратный ход осуществляется за счёт распрямления пружины или под действием силы тяжести (либо за счёт работы другого цилиндра или механизма).

Надо учитывать, что в случае применения гидравлического цилиндра с возвратной пружиной, усилие прямого хода будет меньше, чем аналогичного по размерам двунаправленного. Происходит это потому, что в момент нагнетания жидкости, помимо прочих нагрузок, преодолевается сила упругости пружины.

Что касается двунаправленных гидравлических цилиндров, то в них используется конструкция с двумя рабочими плоскостями. Это позволяет прилагать усилие в двух направлениях. При этом одна из частей цилиндра подключается к сточному клапану, а другая к нагнетательному.

Для этого варианта цилиндра тоже существует нюанс. При поступательном движении поршня производимое усилие больше, а скорость меньше чем при возвратном

.
Это связано с разницей рабочих площадей (речь идёт об эффективном сечении поршня) к которым прилагается давление жидкости
. При обратном движении, площадь меньше за счёт диаметра «выходного элемента» гидроцилиндра.

Наверное, стоит упомянуть и о телескопических гидроцилиндрах, хоть они и очень редко используются в прессах.

Такая разновидность применяется в случаях, когда требуется вылет штока, значительно превышающий длину корпуса самого цилиндра. Выполнена эта конструкция как несколько вложенных один в другой цилиндров, корпус каждого следующего в которой служит штоком, предыдущей.

Производятся они в вариантах с однонаправленным, так и двунаправленным движением. Такой агрегат проще всего встретить на самосвалах.

В случае изготовления прессов в кустарных условиях, принцип их действия ничем не отличается от их промышленных аналогов. Единственное, что в таких устройствах, в большинстве случаев, применяют ручные насосы. Из-за малых габаритов и сравнительно небольших усилий, нет острой необходимости в громоздких и достаточно дорогостоящих масляных насосах.

Эксплуатация и обслуживание

Мы рассмотрели лишь основные параметры и разновидности гидроцилиндров, применяющихся в прессах, промышленной и спецтехнике. Они являются одной из основных частей гидросистем, но отнюдь не единственной.

Работа этих мощных устройств зависит от качества и состояния множества узлов: насосов, фильтров, клапанов, масляных магистралей. Каждый из них, исполняет свою важную функцию, а потому тоже нуждается в правильной эксплуатации и тщательном обслуживании.

При работе с такими устройствами, как гидроцилиндры, не стоит также забывать о технике безопасности. Имейте в виду, что вы работаете с оборудованием, производящим усилие от нескольких сотен килограмм до нескольких десятков тон

. Неосторожное обращение с ними может привести к серьёзным увечьям.

• Автор: Александр Романович Чернышов
• Распечатать

Оцените статью:

(1 голос, среднее: 5 из 5)

Данный прибор в общем смысле представляет из себя объемный двигатель с возвратно-поворотными или возвратно-поступательными движениями. Принципы работы гидроцилиндра широко используются в космонавтике, авиации, строительстве дорог, а также на подъемно-транспортных машинах и в землеройной отрасли

. Механизм нашел применение в различном оборудовании, включая кузнечнопрессовые машины и металлорежущие станки.

Гидроцилиндры двустороннего действия

Здесь рабочая жидкость также создает давление на шток. В качестве полости гидроцилиндра выбирается, соответственно, поршневая или штоковая. Прямой ход способен создавать большее усилие, однако скорость движения рабочей жидкости получается меньшей. При обратном движении картина ровно противоположная.

Такой принцип работы гидроцилиндра двухстороннего действия основывается на разнице в площадях, к которым происходит непосредственное приложение силы давления рабочей жидкости. Подобные устройства повсеместно встречаются, к примеру, при операциях подъема и опускания отвалов у большинства бульдозеров. Главную роль при этом играет эффективная площадь поперечного сечения.

Функционирование гидрозамков

Конструктивное исполнение данного элемента базируется на том, к какому типу принадлежит гидроцилиндр. Для одностороннего устройства характерно наличие седла, запорно-регулирующего элемента в форме шарика, поршня с толкателем, а также пружины. Принцип работы гидроцилиндра и его замка заключается в том, что при отсутствии давления в линии управления рабочая жидкость перетекает из одного канала в другой, тем самым сдвигая шарик. Однако обратного хода не происходит, потому как под действием потока запорно-регулирующий элемент крепко прижимается к седлу. Если же давление в линии управления присутствует, то рабочая жидкость беспрепятственно перемещается между двумя каналами.

В сдвоенном гидрозамке совмещаются сразу два обратных клапана. Они располагаются в одном корпусе так, что линия управления каждого из них соединяется со входом другого. Принцип работы гидрозамка гидроцилиндра в таком случае основан на том, что рабочая жидкость движется в обратном направлении только при наличии давления в отсеке. При этом каждая из двух сторон механизма работает независимо.

Варианты конструкции

Среди основных типов отмечают плунжерные, поршневые и телескопические устройства. Принцип работы плунжерного гидроцилиндра подразумевает подачу рабочей жидкости в полость, где плунжер начинает свое смещение из-за действия повышенного давления. Вернуться в исходное состояние агрегат способен благодаря воздействию внешнего усилия на торец штока.

Поршневые гидроцилиндры наиболее распространены. Основным отличием таких устройств от плунжерных является возможность к созданию толкающего или тянущего усилия. Штоковая полость сообщается через сапун с атмосферой, однако попадания частиц пыли и грязи на рабочую поверхность не происходит.

Составляющие части гидравлического пресса

Гидравлические системы состоят из нескольких основных компонентов: привода (гидромотора, гидроцилиндра), насоса, аварийного клапана, резервуара.

Производительность всей системы зависит от давления, нагнетаемого насосом масла, диаметра рабочей поверхности поршня, габаритов цилиндра и максимального допустимого давления.

Одной из наиболее важных частей гидравлических систем является жидкость, нагнетаемая насосом и приводящая в движение привод. К ней предъявляется ряд требований, в том числе химический состав, пределы рабочих температур, плотность, склонность к окислению. Важным свойством таких жидкостей является обводнение – способность сохранять рабочие качества системы при попадании влаги.

Семьдесят процентов отказов гидросистем происходят из-за качества и состояния масла. Сорок, из них, непосредственно зависят от эксплуатационных его параметров

. Остальные шестьдесят непосредственно связаны с ходом работы.

К числу таких неприятностей относят повышенный износ элементов системы, коррозия металлических поверхностей (что нередко приводит к заклиниванию гидравлических цилиндров или повреждению герметизирующих прокладок), повышенную вязкость масел или их загрязнение водой, пылью или воздухом.

Все это, мягко говоря, не способствует безаварийной работе как системы в целом, так и отдельных её узлов.

Такие системы применяются в следующих сферах:

• В промышленном оборудовании (гидравлических прессах, манипуляторах или формовочных машинах для пластмасс).
• Мобильной технике (в экскаваторах, в кранах, в строительном оборудовании и даже в самолётах).
• В спецтехнике, такой как, тренажёры и испытательные стенды.

Устройство гидроцилиндра. Статьи компании «ООО “РГС Украина”»

  Существуют гидроцилиндры нескольких видов: телескопические, плунжерные, поршневые, одностороннего и двустороннего действия – каждый со своими особенностями устройства. По способу крепления различают модели с жестким и шарнирным креплением.

  Гидроцилиндры одностороннего действия прикладывает усилие на выходном звене, направленном только в одну сторону – т.н. рабочий ход гидроцилиндра. В обратном направлении подвижное звено просто движется под действием силы тяжести или возвратного механизма. У этого типа цилиндров есть только одна рабочая плоскость.

  Гидроцилиндры двустороннего действия изготавливаются с односторонним, двусторонним и телескопическим штоком, также могут быть обеспечены демпфирующим устройством, обеспечивающим уменьшение скорости перемещения выходного звена в конце хода.

  При работе гидроцилиндров штоки должны двигаться плавно, без толчков и заеданий; не должно быть внешних утечек рабочей жидкости по штоку и в местах соединения подводных трубопроводов.

  Также гидроцилиндры подразделяются на конструкции основного рабочего органа. Максимально распространенный вариант гидроцилиндра, это агрегат с основным органом в виде плунжера или поршня, необходимо отметить, что поршневые гидроцилиндры возможны в двух вариантах: одно- и двусторонним штоком. Однако необходимо отметить, что гидроцилиндры с плунжерами возможны только с односторонним действием и с односторонним штоком.

  В зависимости от подключения поршневых гидроцилиндров, говорят о последовательном (стандартном) или кольцевом (дифференциальному) подключении. Если в первом случае соотношение скорости движения и усилия хода в любом направлении обратно пропорциональны (большая скорость требует меньше усилий), то дифференциальное подключение обеспечивает прямую зависимость между усилиями хода и скоростью, что невозможно реализовать при использовании только гидроцилиндров с односторонним штоком без дополнительных элементов.

  Цилиндр гидравлический (сокр. Гидроцилиндр) – это гидравлический двигатель объемного типа, работа которого основана на возвратно поступательном движении выходного звена. Структурно гидроцилиндры представляют собой емкость, внутри которой находится поршень со штоком. Движение поршня происходит при увеличении давления рабочей жидкости, за счет увеличения ее количества.

  Ремонт плунжерных гидроцилиндров осуществляется на новейшем оборудовании, а работы по замене уплотнительных элементов или изготовлению новых гидроцилиндров, выполняются из импортных комплектующих высокого качества от ведущих мировых брендов (Simrit, Klinger, Eaton и др. ).

  Чтобы избежать поломок, связанных с превышением максимально возможного рабочего давления, в плунжерные гидроцилиндры одностороннего действия встроенная система предохранительных клапанов, и в случае превышения порога, часть масла сливается обратно в бак гидросистемы.

  Высокий КПД совсем не значит, что они имеют и большие габариты. Плунжерные гидроцилиндры представлены различными профилями: высокий, средний, низкий и ультра -низкий (профиль в данном случае классифицирует высоту корпуса гидроцилиндра).

  Гидромасло, под давлением поступает через клапан в ” пустую ” полость, таким образом выталкивая монолитный шток, а возвращение и свертывания гидроцилиндра осуществляется либо за счет влияния внешних сил, или под собственным весом штока.

  В механизме односторонних гидроцилиндров для движения штока используется давление, создаваемое рабочей жидкостью в полости поршня, а возвращение его в полость производится с помощью встроенной пружины или действия привода (другого механизма, силы тяжести или цилиндра). Таким образом, движение вала осуществляется под собственной рабочей силой только в одном направлении. В двусторонних гидроцилиндрах движение поршня проводится гидравлически в обе стороны. Оно осуществляется благодаря давлению, создаваемому в полости поршня и штока; при этом усилия на стержень есть несколько большим при прямом ходе сравнению с обратным. Так, например, реализуется работа подъемно-спусковых устройств в составе экскаваторов. Кроме того, стоит отметить, что некоторые механизмы могут обеспечиваться системой торможения – демпфирующим устройством, с помощью которого снижается скорость движения штока между звеньями, расположенными в полости цилиндра.

  Кроме того, необходимо следить за гигиеническим состоянием гидрооборудования. При работе на стержень может налипать грязь, которая может попадать в полость цилиндра в том случае, если уплотнения находятся в ослабленном состоянии. Загрязнение также приводит к поломке устройства, поэтому необходимо своевременно проводить профилактические осмотры и осуществлять техническое обслуживание оборудования: заменять уплотнения, очищать систему, устанавливать новые фильтры, осуществлять смазку деталей чистым гидравлическим маслом. Хороший уход за гидроцилиндром значительно увеличит срок его службы и избавит от необходимости осуществлять сложный ремонт.

  Устройство гидроцилиндра является достаточно простым, что делает гидроцилиндры очень удобными в периодическом обслуживании. Основными частями такого гидродвигателя является металлический сварной корпус, шток и поршень. Корпус состоит из гильзы с привинченной к ней задней крышкой и передней крышки, в которой присутствует технологическое отверстие для штока. Все соединения, включая подвижные, укрепляются и герметизируются с помощью специальных уплотнений, устанавливаемых в шток и поршни, чтобы защитить механизм от разгерметизации и предохранить устройство потери рабочего давления.

  С помощью телескопического гидрооборудования обеспечивается работа подъемно-спусковых механизмов в различных технических средствах. Свое название они получили благодаря конструктивным особенностям, поскольку включают в себя не один гидроцилиндр, а несколько вставленных друг в друга элементов, которые обеспечивают широкий ход штока, при этом сохраняя компактный размер в сложенном виде. Дифференциальные гидроцилиндры оснащаются односторонним штоком, который движется внутрь гидроцилиндра и выходит из него на разных скоростях, зависящих от площадей поршня и усилий, которые нужно задавать механизма.

  Изобретение относится к устройствам для получения оксидных покрытий на деталях, изготовленных из алюминиевых сплавов, и может быть использована при восстановлении с укреплением рабочей поверхности поршней гидроцилиндров.

  Использование предлагаемого устройства для микро дугового оксидирования целесообразно не только при восстановлении с укреплением изношенных рабочих поверхностей поршней гидроцилиндров, но и при укреплении новых деталей.

  Недостатком этого устройства при работе одноковшового фронтального погрузчика является наличие пиковых перегрузок гидронасоса в момент начала подъема стрелы с грузом в ковше. При подаче жидкости от гидронасоса в гидроцилиндр поршневая полость закрыта хвостовиком на поршне, поэтому рабочая жидкость от гидронасоса поступает в поршневую полость только через кольцевой зазор, образованный хвостовиком и отверстием в нижней крышке гидроцилиндра. В результате этого повышается давление в гидронасосы, возникают резкие перегрузки насоса, увеличивается износ и снижается долговечность насоса и гидроцилиндра.

  Предлагаемое устройство обеспечивает расширение функциональных возможностей гидроцилиндра путем торможения в нижнем и верхнем положениях стрелы одноковшового фронтального погрузчика, при этом обеспечивается нормальная работа гидронасоса в момент начала подъема стрелы.

  Задачей изобретения является усовершенствование конструкции устройства, обеспечивающего исключение ударов поршня в крышку гидроцилиндра при установке стрелы погрузчика в положение начала черпания на уровне опорной поверхности.

  Недостатком данного устройства является несовершенная конструкция шарикового обратного гидравлического клапана с пружиной, которая заключается в усложнении конструкции нижней крышки. Недостатком устройства является также необходимость использования дополнительной промежуточной детали, обеспечивает сборку пружины с шариком.

  Устройство гидроцилиндров двустороннего действия предоставляет больше возможностей. У них есть две рабочие плоскости, то есть на выходном звене рабочие усилия могут создаваться в двух направлениях. Для обеспечения возвратно-поступательного движения рабочая жидкость поочередно поступает под давлением в полости гидроцилиндра. Когда одна из них полностью заполняется, другая соединяется со сливом. В цилиндре есть две полости: поршневая, и штоковая, в которой находится шток.



ПРИМЕНЕНИЕ И УСТРОЙСТВО ГИДРОЗАМКОВ в Минске, по Беларуси

Для предотвращения самопроизвольного опускания стрелы и рамы автокрана в гидроцилиндрах устанавливают гидрозамки, которые автоматически запирают выход рабочей жидкости при отрыве трубопроводов.

Гидрозамки по прийципу работы делятся на одно- и двусторонние, а по расположению— на выносные и внутренние, встроенные в днища гидроцилиндров.

При внутреннем расположении гидрозамков увеличивается надежность их работы: длина трубопровода равна нулю и возможность его поломки исключается. Однако такое размещение не всегда возможно, так как в днищах гидроцилиндров недостаточно места. Поэтому в гидроцилиндрах диаметром от 50 до 100 мм устанавливают выносные гидрозамки, а диаметром от 100 и 320 мм — внутеренние.

Односторонний выносной гидрозамок . (рис. 28,а) состоит из корпуса 1, в котором размещаются поршень 10, седло 6, гильза 4, шарик 5, игла 7. Для удержания поршня в крайнем левом положении служит пружина 5, а для постоянного прижатия шарика к седлу — пружина 3. Герметичность соединений гидрозамка обеспечивается уплотнительными кольцами 2 и 9. Гидрозамок 1 (рис. 28, б) соединен трубопроводом б с поршневой полостью и трубопроводами б и г со штоковой полостью гидроцилиндра 3, а трубопроводом а ид через гидрораспределитель 2 с гидронасосом и масляным баком.

Рис. 28. Гидрозамки.

Односторонние гидрозамки запирают выход рабочей жидкости только из одной полости гидроцилиндра — поршневой или штоковой. В гидроцилиндрах перемещения груза, которые при работе могут занимать и вертикальное положение, необходимо иметь замкнутый объем рабочей жидкости в обеих полостях, поэтому возникает потребность в установке гидрозамков как на штоковой, так и на поршневой полостях. В этом случае устанавливают двусторонний выносной гидрозамок (рис. 28, в). Он представляет собой корпус 1, в котором расположены два клапана с гильзами 4, шариками 5 и седлами 6, поршень 10 с уплотнительным кольцом 9 и две иголки 7.

Для прижатия шариков к седлам служат две пружины 3, а для удержания поршня в среднем положении — две пружины 8. Герметичность соединений гидрозамка Обеспечивается с помощью уплотнительных колец 2. Для подсоединения гидрозамка к трубопроводам служат штуцера. Гидрозамок 1 (рис. 28, г) соединен трубопроводом б с поршневой полостью и трубопрЬводом г со штоковой полостью гидроцилиндра 3, а трубопроводами д, в и д через гидрораспределитель 2 с гидронасосом и масляным баком.

Рис. 29. Внутренние гидрозамки.

При установке внутреннего гидрозамка в днище гидроцилиндра 8 (рис. 29, а, б) выполняют сквозное отверстие с подводными каналами, в котором размещают поршень 2 с ножкой или вставным роликом 11, седло 5 и шарик 6. Поршень 2 удерживается в крайнем левом положении с помощью пружины 4, а шарик 6 прижимается к седлу 5 с помощью пружины 7. Уплотнение поршня, седла и штуцеров 10 осуществляется резиновыми кольцами 3. Схема подсоединения внутренних гидрозамков и принцип их работы такие же, как и для выносных.

Для устранения утечек рабочей жидкости из полости 1 в полость III (рис. 28 и 29) в седле выполняют фаску величиной 0,15… …0,2 мм, в результате чего достигается достаточно плотное при¬легание поверхности шарика к седлу.

Седло изготовляют из стали 45. Термическая обработка — объемная закалка до твердости HRC 40…45. При изготовлении допускается взаимное биение поверхностей не более0,06мм. Поршень изготовляют из стали 35, поверхность d подвергают закалке ТВЧ на глубину 1-1,5 мм до твердости HRC 38…46. После термообработки наружную поверхность шлифуют. Шероховатость наружной поверхности Ra = 1,25…0,63 мкм, остальных — Rz =80…40 мкм. Допускается несоосность поверхностей d и dz не более 0,04 мм. Поршень и седло оксидируют.

После сборки гидрозамки испытывают на герметичность давлением, равным 1,5 рабочего давления автокрана. При этом наружные утечки рабочей жидкости не допускаются. При подаче давления 13,5 МПа в полость 1 утечка рабочей жидкости через шариковый клапан в полость III для гидрозамков автокранов не должна превышать 1 см3 за 2 мин (масло веретенное АУ ГОСТ 1642—75, температура 20° С).

Поршень должен перемещаться без заеданий на величину ходаз, обеспечивающего достаточное открытие клапана. При подаче рабочей жидкости по трубопроводу а в количестве 40 л/мин и свободном выходе из полости б в резервуар перепад давления для односторонних гидрозамков не должен превышать 0,3 МПа. Для двусторонних гидрозамков зависимость давления открытия гидрозамка от давления рабочей жидкости в гидроцилиндре приведена на рис. 30, а, зависимость сопротивления гидрозамка от количества жидкости, протекающей через него,— на рис. 30, б.

Рис. 30. Зависимость давления открытия гидрозамка от давления рабочей жидкости и сопротивления гидрозамка от ее расхода.

При эксплуатации автокранов, в гидроцилиндрах которых установлены гидрозамки, во время опускания груза наблюдаются краткие, непродолжительные остановки, так называемое «клевание». В некоторой мере это связано с наличием резонансных явлений в работе упругой системы гидрозамка.

Однако в некоторых случаях при правильно выбранных массах движущихся деталей гидрозамка и жесткости упругих эле¬ментов, а также при несовпадении частот собственных и вынужден¬ных колебаний явление «клевания» все же может иметь место.

Скорость опускания груза стрелой автокрана будет равномерной при соблюдении равенства расходов рабочей жидкости, поступающей в штоковую полость и вытекающей из поршневой (Q2 = Qx). При работе автокрана на малых скоростях опускания груза (Q% = Q2rnin) и резком открытии щели между шариком и седлом гидрозамка равенство расходов нарушается и Qx становится больше Q2. При этом в штоковой полости гидрозамка создается разрежение, шарик гидрозамка прижимается к седлу, закрывает выход рабочей Жидкости из поршневой полости, и скорость опускания груза резко падает. При закрытом гидрозамке давление в этих полос¬тях гидроцилиндра и гидрозамка вновь повышается, поршень гидрозамка опять открывает щель, и цикл повторяется.

Для устранения явления «клевания» стараются также открывать щель между седлом и шариком как можно плавнее. Для этого делают поршень гидрозамка с кривой ножкой или устанавливают штырь эксцентрично (см. рис. 28, в), что дает положительные результаты.

отраслевых применений гидравлического цилиндра — Peerless Engineering

{“Внизу слева”:{“textstyle”:”static”,”textpositionstatic”:”bottom”,”textautohide”:true,”textpositionmarginstatic”:0,”textpositiondynamic”:”bottomleft”,”textpositionmarginleft”:24, «textpositionmarginright»: 24, «textpositionmargintop»: 24, «textpositionmarginbottom»: 24, «texteffect»: «слайд», «texteffecteasing»: «easeOutCubic», «texteffectduration»: 600, «texteffectslidedirection»: «left», «texteffectslidedistance» “:30,”texteffectdelay”:500,”texteffectseparate”:false,”texteffect1″:”slide”,”texteffectslidedirection1″:”right”,”texteffectslidedistance1″:120,”texteffecteasing1″:”easeOutCubic”,”texteffectduration1″: 600, «texteffectdelay1»: 1000, «texteffect2»: «слайд», «texteffectslidedirection2»: «право», «texteffectslidedistance2»: 120, «texteffecteasing2»: «easeOutCubic», «texteffectduration2»: 600, «texteffectdelay2»: 1500, “textcss”: “отображение: блок; отступ: 12 пикселей; выравнивание текста: по левому краю;”, “textbgcss”: “отображение: нет;”, “titlecss”: “отображение: блок; положение: относительное; шрифт: полужирный 14 пикселей Грузия ,с засечками,Arial; цвет:#fff;”,”описание tioncss”:”дисплей:блок; должность: родственница; шрифт: 12px Грузия, с засечками, Arial; цвет:#fff; margin-top:8px;”,”buttoncss”:”display:block; должность: родственница; margin-top:8px;”,”texteffectresponsive”:true,”texteffectresponsivesize”:640,”titlecssresponsive”:”font-size:12px;”,”descriptioncssresponsive”:”display:none !important;”,”buttoncssresponsive”: “”,”addgooglefonts”:false,”googlefonts”:””,”textleftrightpercentforstatic”:40},”Текст по центру”:{“textstyle”:”динамический”,”textpositionstatic”:”нижний”,”textautohide”:true ,”textpositionmarginstatic”:0,”textpositiondynamic”:”centercenter”,”textpositionmarginleft”:24,”textpositionmarginright”:24,”textpositionmargintop”:24,”textpositionmarginbottom”:24,”texteffect”:”slide”,”texteffecteasing” :”easeOutCubic”,”texteffectduration”:600,”texteffectslidedirection”:”bottom”,”texteffectslidedistance”:30,”texteffectdelay”:500,”texteffectseparate”:true,”texteffect1″:”slide”,”texteffectslidedirection1″:” снизу”,”texteffectslidedistance1″:30,”texteffecteasing1″:”easeOutCubic”,”texteffectduration1″:600,”texteffectdelay1″:1000,”texteffect2″:”slide”,”texteffectslidedirection2″:”bottom”,”texteffectslidedistance2″:30 ,”текстеф fecteasing2″:”easeOutCubic”,”texteffectduration2″:600,”texteffectdelay2″:1500,”textcss”:”display:block; отступ: 48px; выравнивание текста: по центру;”, “textbgcss”: “отображение: нет;”, “titlecss”: “отображение: таблица; должность: родственница; вес шрифта: 300; стиль шрифта: курсив; размер шрифта: 32px; семейство шрифтов: Грузия, без засечек, Arial; цвет:#fff; отступ: 10 пикселей; margin:0px auto;”,”descriptioncss”:”display:block; должность: родственница; вес шрифта: 300; стиль шрифта: обычный; размер шрифта: 20 пикселей; высота строки: 30 пикселей; семейство шрифтов: Грузия, без засечек, Arial; цвет:#fff; отступ: 10 пикселей; margin:0px auto;”,”buttoncss”:”display:block; должность: родственница; margin:10px auto;”,”texteffectresponsive”:true,”texteffectresponsivesize”:640,”titlecssresponsive”:”font-size:12px;”,”descriptioncssresponsive”:”display:none !important;”,”buttoncssresponsive”:” “,”addgooglefonts”:false,”googlefonts”:””,”textleftrightpercentforstatic”:40}}

{“Внизу слева”:{“textstyle”:”static”,”textpositionstatic”:”bottom”,”textautohide” :true,”textpositionmarginstatic”:0,”textpositiondynamic”:”bottomleft”,”textpositionmarginleft”:24,”textpositionmarginright”:24,”textpositionmargintop”:24,”textpositionmarginbottom”:24,”texteffect”:”слайд”,” texteffecteasing”:”easeOutCubic”,”texteffectduration”:600,”texteffectslidedirection”:”left”,”texteffectslidedistance”:30,”texteffectdelay”:500,”texteffectseparate”:false,”texteffect1″:”slide”,”texteffectslidedirection1″ :”right”,”texteffectslidedistance1″:120,”texteffecteasing1″:”easeOutCubic”,”texteffectduration1″:600,”texteffectdelay1″:1000,”texteffect2″:”slide”,”texteffectslidedirection2″:”right”,”texteffectslidedistance2 “:120,”texteffecteasing2″:”easeOutCubic”,”texteffectduration2″:600,”texteffectdelay2″:1500,”textcss”:”display:block; отступ: 12 пикселей; выравнивание текста: по левому краю;”, “textbgcss”: “отображение: нет;”, “titlecss”: “отображение: блок; должность: родственница; шрифт: полужирный 14px Грузия, с засечками, Arial; цвет:#fff;”,”descriptioncss”:”display:block; должность: родственница; шрифт: 12px Грузия, с засечками, Arial; цвет:#fff; margin-top:8px;”,”buttoncss”:”display:block; должность: родственница; margin-top:8px;”,”texteffectresponsive”:true,”texteffectresponsivesize”:640,”titlecssresponsive”:”font-size:12px;”,”descriptioncssresponsive”:”display:none !important;”,”buttoncssresponsive”: “”,”addgooglefonts”:false,”googlefonts”:””,”textleftrightpercentforstatic”:40},”Текст по центру”:{“textstyle”:”динамический”,”textpositionstatic”:”нижний”,”textautohide”:true ,”textpositionmarginstatic”:0,”textpositiondynamic”:”centercenter”,”textpositionmarginleft”:24,”textpositionmarginright”:24,”textpositionmargintop”:24,”textpositionmarginbottom”:24,”texteffect”:”slide”,”texteffecteasing” :”easeOutCubic”,”texteffectduration”:600,”texteffectslidedirection”:”bottom”,”texteffectslidedistance”:30,”texteffectdelay”:500,”texteffectseparate”:true,”texteffect1″:”slide”,”texteffectslidedirection1″:” снизу”,”texteffectslidedistance1″:30,”texteffecteasing1″:”easeOutCubic”,”texteffectduration1″:600,”texteffectdelay1″:1000,”texteffect2″:”slide”,”texteffectslidedirection2″:”bottom”,”texteffectslidedistance2″:30 ,”текстеф fecteasing2″:”easeOutCubic”,”texteffectduration2″:600,”texteffectdelay2″:1500,”textcss”:”display:block; отступ: 48px; выравнивание текста: по центру;”, “textbgcss”: “отображение: нет;”, “titlecss”: “отображение: таблица; должность: родственница; вес шрифта: 300; стиль шрифта: курсив; размер шрифта: 32px; семейство шрифтов: Грузия, без засечек, Arial; цвет:#fff; отступ: 10 пикселей; margin:0px auto;”,”descriptioncss”:”display:block; должность: родственница; вес шрифта: 300; стиль шрифта: обычный; размер шрифта: 20 пикселей; высота строки: 30 пикселей; семейство шрифтов: Грузия, без засечек, Arial; цвет:#fff; отступ: 10 пикселей; margin:0px auto;”,”buttoncss”:”display:block; должность: родственница; margin:10px auto;”,”texteffectresponsive”:true,”texteffectresponsivesize”:640,”titlecssresponsive”:”font-size:12px;”,”descriptioncssresponsive”:”display:none !important;”,”buttoncssresponsive”:” “,”addgooglefonts”:false,”googlefonts”:””,”textleftrightpercentforstatic”:40}}

Гидравлические цилиндры

Гидравлические цилиндры

Гидравлические цилиндры используются в бесчисленных приложениях и производятся в соответствии с огромным диапазоном спецификаций. Наши нестандартные цилиндры варьируются от маленьких и точных до самых больших цилиндров, произведенных в США, и мы, безусловно, работаем с промежуточными размерами. Каждый цилиндр изготавливается в соответствии со спецификациями заказчика, а затем перед поставкой проходит 100% тестирование.

Что такое гидравлические цилиндры?

Гидравлические цилиндры представляют собой гидромеханические устройства, которые выдвигают и втягивают шток внутри замкнутого блока для создания линейной силы. Это линейное действие создается, когда несжимаемая жидкость закачивается в содержащуюся единицу, прикладывая силу к секции стержня, противоположной направлению возможного движения.Таким образом, сила втекающей жидкости передается на шток.

Что такое цилиндры одностороннего действия?

Гидравлические цилиндры одностороннего действия — это цилиндры, пропускающие жидкость только с одной стороны поршня штока. Это ограничение потока жидкости создает однонаправленную силу в пределах линейного хода. Эти цилиндры полагаются на силу нагрузки, пружин, другого цилиндра или какого-либо другого устройства, чтобы вернуть шток в исходное положение.

Что такое цилиндры двойного действия?

Цилиндры двустороннего действия — это цилиндры, которые позволяют жидкости воздействовать на обе стороны поршня, образуя отдельные порты.Это двойное действие позволяет цилиндру выдвигаться и втягиваться за счет собственной силы. Жидкость может закачиваться в любую камеру напротив поршня для перемещения штока в любом направлении.

Что такое телескопические цилиндры?

Телескопические цилиндры

обычно используются там, где длина обычного цилиндра не подходит для применения. Шток внутри телескопического цилиндра также используется в качестве цилиндра поршня. Вместо стержня, отходящего от трубки, от трубки отходит трубка, и стержень проходит изнутри удлиненной трубки.Однако цилиндр может иметь более двух ступеней, чтобы соответствовать требованиям длины.

Запросите индивидуальное решение или закажите гидравлику Hader-Seitz уже сегодня. Позвоните нам или запросите предложение

Разница между гидравлическими цилиндрами одинарного и двойного действия

В промышленном мире цилиндры являются важным компонентом любой работы с высокой мощностью. Бульдозеры, самосвалы, эвакуаторы и все, что между ними, требует надежной и эффективной гидравлической системы, чтобы сделать любую работу более плавной.Гидравлические цилиндры изготавливаются в моделях одностороннего, двустороннего действия или изготавливаются по индивидуальному заказу. Ниже мы обсудим их основные операционные различия, помогая вам решить, какие из них лучше всего соответствуют вашим потребностям.

Гидравлические цилиндры одностороннего действия

Благодаря более простой конструкции гидравлического цилиндра одностороннего действия требуется меньше компонентов для обслуживания. Для оборудования и проектов, требующих эффективного и надежного гидравлического цилиндра, лучшим вариантом может быть цилиндр одностороннего действия. Цилиндры одностороннего действия имеют только одно действующее отверстие, через которое поступает гидравлическая жидкость.Эта единственная линия действия калибруется давлением, часто с пружиной или толчком для втягивания штока поршня, который иногда зависит от давления, чтобы снова вернуть пружину на место.

Ассоциация снижения затрат

Преимущество гидравлических цилиндров одностороннего действия заключается в более низких затратах на производство, установку и ремонт. Благодаря поддержке только одного порта вместо двух закупка трубопроводов и клапанов стоит намного дешевле.

Требования к вентиляции

Пружинный механизм в цилиндрах одинарного действия требует вентиляции, что обеспечивает выход узла наружу.Однако, если не контролировать должным образом, частицы могут попасть в цилиндр и вызвать потенциальные поломки или постепенное снижение производительности.

Совместимость с компактными системами

Благодаря одному порту и небольшому корпусу гидроцилиндры одностороннего действия хорошо работают с небольшим оборудованием. В большинстве случаев, если конструкция оборудования меньшего размера позволяет разместить порты, перекачку жидкости и вентиляцию, этот цилиндр будет хорошо совместим.

Гидравлические цилиндры двустороннего действия

Основным отличием гидроцилиндров одностороннего и двустороннего действия является наличие дополнительного порта.В цилиндрах двойного действия, имеющих отверстия на каждом конце, гидравлическая жидкость может подаваться как для втягивания, так и для выдвижения. Кроме того, гидравлическая жидкость также может входить через один порт и выходить через второй порт.

Высокая универсальность

Хотя этот гидравлический цилиндр не идеально подходит для компактных помещений, гидравлика двойного действия очень универсальна. Два порта делают гидравлическую мощность доступной в обоих направлениях и легко контролируются с помощью эффективного толкающего движения.В результате они являются наиболее часто используемым гидроцилиндром.

Нет проблем с вентиляцией

В отличие от моделей одностороннего действия, цилиндры двустороннего действия изолированы от окружающей среды. В результате вам не потребуется ремонт, вызванный попаданием частиц внутрь труб и клапанов.

Долговечность

Точная работа, которая требует постоянной остановки гидравлических поршней на определенной длине, может со временем растянуть и деформировать гидравлику. Однако гидравлические цилиндры двойного действия имеют точные и высокоточные двойные порты, что продлевает срок службы изделия.

Соответствие стандартам ISO

Стандарты ISO

выпущены для обеспечения безопасности каждой отрасли благодаря согласованности операций. Однако, прежде чем внедрять какие-либо обновления, обязательно проверьте стандарты для вашего гидравлического оборудования.

MLM Подъемники и производство: изготовленные на заказ цилиндры для любой отрасли

Независимо от того, нужен ли вашему компактному оборудованию специальный гидравлический цилиндр или гидравлический цилиндр одностороннего действия, компания MLM Lifts and Manufacturing всегда готова помочь. Мы специализируемся на производстве гидравлических цилиндров, которые подходят для вашего оборудования и специальных производственных потребностей. Свяжитесь с нами, чтобы получить бесплатное предложение по вашему следующему проекту гидравлического цилиндра.

Что такое гидравлические цилиндры

Взгляд на гидравлические цилиндры

Что такое гидравлические цилиндры?

Исполнительное устройство, использующее гидравлическую жидкость под давлением, известно как гидравлический насос.

Этот механизм используется для создания линейного движения и силы в приложениях, передающих мощность. Другими словами, гидравлический цилиндр преобразует энергию, запасенную в гидравлической жидкости, в силу, используемую для перемещения цилиндра в линейном направлении.

Работа гидравлического цилиндра:

Гидравлическое давление в этих цилиндрах находится в форме гидравлического топлива, которое хранится под давлением в этих цилиндрах. Энергия, запасенная в этих маслах, преобразуется в движение. В полной гидравлической системе гидравлический двигатель состоит из одного или нескольких гидравлических цилиндров. Насос регулирует поток масла в гидравлической системе. Насос входит в состав генератора гидросистемы. Гидравлические цилиндры инициируют давление масла, которое не может быть больше, чем требуется для нагрузки.

Гидравлический цилиндр состоит из цилиндрического корпуса, поршня и штока. Поршень, расположенный внутри ствола, соединен со штоком поршня. Дно цилиндра и головка цилиндра закрывают соответственно дно и головку ствола. Головка цилиндра – это сторона, с которой поршневой шток выходит из цилиндра.

Нижняя часть цилиндра и шток поршня крепятся с помощью монтажных скоб или скоб. Поршень в гидроцилиндре состоит из скользящих колец и уплотнений.Камера штока поршня и нижняя камера представляют собой две камеры внутри цилиндра.

Шток поршня начинает двигаться наружу, поскольку гидравлическая жидкость закачивается в нижнюю часть гидроцилиндра. В обратном процессе гидравлическая жидкость выталкивается поршнем обратно в резервуар. Давление в цилиндре есть отношение единицы силы к единице площади поршня.

Давление, создаваемое в камере штока поршня, представляет собой отношение единичной нагрузки к разности единичной площади поршня и единичной площади штока поршня.Этот расчет используется, когда гидравлическая жидкость подается в полость штока поршня, а также жидкость плавно (без давления) течет из области поршня в резервуар. Таким образом создается расширяющее и втягивающее действие гидравлического цилиндра.

Классификация гидравлических цилиндров по функциям:

Цилиндры одностороннего действия:

В цилиндрах одностороннего действия жидкость находится под давлением только с одной стороны цилиндра как в процессе расширения, так и в процессе втягивания.Пружина или внешняя нагрузка используются для возврата верхней части цилиндра в исходное положение, т. е. когда давление жидкости прекращается.

Цилиндры двустороннего действия

В цилиндрах двойного действия давление жидкости действует в обоих направлениях. Одиночные цилиндры, состоящие из пружин, не используются в устройствах с большим ходом, потому что пружина связана с присущими ей механическими проблемами. Штанги двойного действия могут быть двух типов:

• Одиночный стержень с наконечником

• Двойной стержень с наконечником

Классификация цилиндров по спецификациям:

Плунжерные цилиндры:

Эти цилиндры также известны как цилиндры Ram.Эти типы гидроцилиндров размещаются в вертикальном положении. Это делается для того, чтобы после прекращения подачи жидкости вес на цилиндре заставил его вернуться в исходное положение. Цилиндры, используемые в автомобильных сервисных центрах, являются хорошим примером плунжерных цилиндров.

Телескопические цилиндры

Телескопические цилиндры также известны как многоступенчатые гидроцилиндры. Эти цилиндры имеют не более шести ступеней. Они специально используются в приложениях, где есть меньше площади.Телескопические цилиндры могут быть одинарного или двойного действия. Ход этих цилиндров длинный и используется в кранах, вилочных погрузчиках и т. д.

Кабельные цилиндры

Тросовые цилиндры могут быть гидравлическими или пневматическими цилиндрами двойного действия. Эти цилиндры имеют длинный ход и производят умеренное усилие. Кабельные цилиндры могут эксплуатироваться в ограниченном пространстве.

Мембранные цилиндры

Мембранные цилиндры бывают двух типов: i.е. плоская диафрагма и вращающаяся диафрагма. Эти цилиндры имеют нулевую утечку вокруг поршня.



Компоненты гидравлического цилиндра:

Существуют различные компоненты, входящие в состав гидравлических цилиндров.

Различными частями являются днище цилиндра, нижнее соединение цилиндра, корпус цилиндра и головка цилиндра. Он также состоит из поршня, штока поршня и соединения штока поршня. И некоторые из гидравлических цилиндров могут состоять из ножек.Они используются для крепления стволов.

Ствол цилиндра представляет собой толстую трубу, которую необходимо обрабатывать изнутри. Внутренняя часть ствола затачивается или шлифуется, а в некоторых случаях и то, и другое. Цилиндр цилиндра и нижняя часть цилиндра сварены вместе в большинстве гидроцилиндров.

Эта сварка нижней части цилиндра со стволом может привести к повреждению внутренней части ствола. Следовательно, предпочтительно, чтобы они были свинчены вместе. Этот тип соединения будет полезен при ремонте или обслуживании гильзы цилиндра.С другой стороны ствол соединен с головкой блока цилиндров замком.

Для простого цилиндра используется простая система замков. В большинстве гидроцилиндров используются фланцевые или резьбовые соединения. Наилучшим типом соединений и наиболее дорогими соединениями являются фланцевые соединения. Считается лучшим типом соединения, так как перед механической обработкой к трубе приваривается фланец.

Другими положительными аспектами являются то, что фланец всегда крепится болтами и при необходимости может быть легко снят.Процесс отсоединения, а также процесс выравнивания при монтаже для больших гидравлических цилиндров намного сложнее. Эта проблема возникает, в частности, при размере шнека от 300 мм до 600 мм.

На гидравлический цилиндр не должны воздействовать изгибающие моменты, так как они действуют при раскрытии и втягивании. Соединение с одной вилкой на шарикоподшипнике считается наиболее подходящим соединением, так как не возникает всех вышеперечисленных проблем.

Технические характеристики, которые необходимо учитывать при покупке гидравлического цилиндра:

Технические характеристики, которые необходимо учитывать при покупке гидроцилиндра:

•  Диаметр отверстия: Это диаметр отверстия цилиндра.

•  Максимальное рабочее давление: Максимальное рабочее давление, которое может выдерживать цилиндр, называется максимальным рабочим давлением.

•  Диаметр штока: Диаметр поршня или штока, которые используются в гидравлических цилиндрах.

•  Ход: Расстояние, пройденное поршнем в гидравлическом цилиндре, называется ходом. Длина хода может составлять несколько футов или доли дюйма.

•  Тип цилиндра: Существуют различные типы цилиндров: цилиндр с поперечной тягой, поршневой цилиндр и сварной цилиндр.

Цилиндр соединительной тяги: Гидравлические цилиндры этого типа используют одну или несколько соединительных тяг для обеспечения дополнительной устойчивости цилиндра.Тяги в основном устанавливаются по внешнему диаметру цилиндра. Тяги несут большую часть нагрузки в этом типе гидравлического цилиндра.

Сварной цилиндр: Для балансировки цилиндра используются сверхпрочные сварные цилиндры. Сварные цилиндры представляют собой гладкие гидроцилиндры.

Цилиндры поршня: Как следует из названия, эти цилиндры действуют как поршень. Сечение движущихся частей составляет половину площади поперечного сечения штока поршня.Эти гидравлические цилиндры не используются для толкания и в основном используются для тяги. Плунжерный цилиндр представляет собой гидравлический цилиндр, который используется в приложениях высокого давления.

Руководство по выбору гидравлических цилиндров

: типы, характеристики, области применения

Видео с подробным описанием рабочих характеристик. Видео: AgriSupplyHowTo / CC BY-SA 4.0



• Ход- Расстояние, которое поршень проходит через цилиндр.
• Длина хода- Длина поршня. Длина варьируется от долей дюйма до многих футов.
• Рабочее давление – Диапазон рабочего давления определяет полный требуемый диапазон рабочего давления.
• Размер отверстия – Размер отверстия представляет собой внутренний диаметр ствола.
• Материал корпуса — Обычно выбираются материалы для корпуса: алюминий, сталь, нержавеющая сталь и пластик.
• Диаметр штока — Диаметр штока определяет, какую нагрузку может выдержать поршень до того, как он прогнется.В таблице ниже показан минимальный диаметр стержня при различных условиях нагрузки. Открытая длина поршня, указанная в верхней части таблицы, обычно больше, чем длина хода цилиндра. Вертикальная шкала в английских тоннах (1 тонна = 2000 фунтов)

Цифры в основной части диаграммы являются рекомендуемыми минимальными диаметрами штока. Изображение предоставлено: Мид

Если шток поршня слишком мал, шток может прогнуться под действием нагрузки. Если шток поршня слишком большой, он будет иметь большую первоначальную стоимость, потребует более дорогого монтажного приспособления и будет создавать большие силы удара в конце хода при высоких скоростях.Большие штоки уменьшают эффективную площадь поршня на конце штока, что приводит к меньшим силам втягивания.

Скорость – Скорость регулируется клапанами, которые регулируют поток гидравлического масла, поступающего в цилиндр или выходящего из него. Цилиндры обычно могут работать с максимальной естественной скоростью. Эта максимальная скорость определяется размером цилиндра, размером порта, давлением воздуха, диаметром и длиной шлангов, а также нагрузкой, с которой работает цилиндр. От этой естественной скорости пользователь может увеличить скорость или, что чаще, уменьшить ее.Меньшие клапаны имеют более медленное движение цилиндра; однако максимальная естественная скорость этих цилиндров часто может быть достигнута с клапаном, который на один или два размера меньше размера порта цилиндра.

Сила – Сила связана с диаметром поршня, но не прямо пропорциональна. Как правило, чем больше площадь поршня, тем больше создаваемая сила. Номинальные значения силы могут несколько отличаться в противоположные стороны. Сила прямого хода (тяги) меньше силы прямого хода (тяги) при гидравлическом приводе от той же подачи сжатой жидкости из-за того, что эффективная площадь поперечного сечения уменьшена на площадь штока поршня.Соотношение между силой на выходе, давлением и радиусом выглядит следующим образом:

F _τ = P(∏r ² )

Где:

F _τ результирующая сила

P — распределенная нагрузка по давлению на поверхность

∏ — число пи, приблизительно равное 3,14159

r радиус поршня

∏r ² представляет эффективную площадь поверхности поршня, на которую действует давление.

Instroke использует то же уравнение, что и сила обратного хода; однако площадь поперечного сечения меньше площади поршня, поэтому соотношение с радиусом другое. Соотношение между силой, действующей на обратный ход, давлением, радиусом поршня и радиусом штока поршня выглядит следующим образом:

F _τ = P∏(r ₁ ² – r ₂ ² )

Где:

F _τ результирующая сила

P — распределенная нагрузка по давлению на поверхность

∏ — число пи, приблизительно равное 3.14159

r ₁ радиус поршня

r ₂ радиус штока

В гидравлических цилиндрах усилие можно легко умножить или разделить по всей системе. Это широко известно как обмен силы на расстояние, и его можно увидеть во многих других механических системах. Для этого в гидравлических системах размер поршня и цилиндра должен быть изменен относительно друг друга. Как видно из изображений ниже, поршень справа имеет площадь в девять раз больше, чем поршень слева. Это означает, что на каждые девять единиц силы, приложенной к поршню слева, поршень справа сдвинется на одну единицу.

Гидравлическое умножение. Изображение предоставлено: Как это работает. Корректировки автора

Конфигурация цилиндра

Конфигурация цилиндра может быть простой или телескопической.

• Гидравлический цилиндр простой конфигурации состоит из одного цилиндрического корпуса и внутренних компонентов.
• В гидравлическом цилиндре с телескопической конфигурацией используются «телескопические» цилиндрические корпуса для увеличения длины цилиндра. Ряд гидравлических трубок вставлены друг в друга наподобие рукавов. Они используются для обеспечения длинного полного хода выходного вала с количеством ступеней или втулок до 6. Цилиндры телескопической конфигурации используются в различных приложениях, требующих использования длинного цилиндра в условиях ограниченного пространства. Телескопические цилиндры представляют собой цилиндры одностороннего действия и втягиваются под действием силы тяжести.

Телескопический цилиндр. Изображение предоставлено: Hyco Canada

Цилиндрический механизм

Гидроцилиндры могут быть одинарного или двойного действия.

Гидравлический цилиндр одинарного действия находится под давлением для движения только в одном направлении. Это простая и недорогая конструкция. После завершения работы давление масла сбрасывается и возвращается в резервуар для жидкости. Поршень возвращается в исходное положение под действием внешней силы, такой как сила тяжести или сжатая пружина.

Гидравлический цилиндр двойного действия может перемещаться в горизонтальной (ось X), вертикальной (ось Y) плоскости или в любой другой плоскости движения. В этой конструкции используется гидравлическая жидкость под давлением для выдвижения и втягивания штока поршня. Для этого требуются порты для жидкости на обоих концах привода, чтобы масло направлялось с обеих сторон к поршню.

Варианты монтажа

Возможные варианты монтажа: фланец, цапфа, резьба, скоба или проушина, а также ножка.Место крепления может быть колпачком, головкой или промежуточным. Важно выбрать правильный способ монтажа, поскольку некоторые способы монтажа могут привести к смещению торцевых крышек цилиндра рулевой тяги, что приведет к потере жидкости и давлению.

Стационарные способы крепления, такие как передний и задний фланцы, крепления с резьбой сбоку и крепления на лапах, позволяют закрепить привод на плоской поверхности. При использовании фиксированной опоры важно следить за тем, чтобы нагрузка не оказывала на поршень боковых сил, которые вызовут износ внутри цилиндра.Боковая нагрузка приводит к сокращению срока службы и неравномерному движению цилиндра.

Шарнирные крепления, в том числе задний шарнир, сферические проушины и крепления цапф, допускают смещение, поскольку привод может поворачиваться или поворачиваться по дуге.

Приложения

Гидравлические цилиндры используются во многих отраслях, включая сельское хозяйство, военную и государственную промышленность, нефтегазовую промышленность, а также пожарно-спасательные работы. Они имеют легкий размер и прочную конструкцию, поэтому их можно использовать в различных приложениях и средах.

Стандарты

A-A-52410 — Кожух, пыле-влагозащитное уплотнение: гидравлический тормозной цилиндр, синтетический каучук

AWS D14.9/D14.9M — Спецификация для сварки гидравлических цилиндров

BS ISO 10100. Гидравлические силовые агрегаты. Цилиндры. Приемочные испытания

Ресурсы

Как выбрать воздушные цилиндры

Как работают гидравлические машины. Основная идея

Изображение предоставлено Бейли | Грейнджер

Инженерные калькуляторы, относящиеся к гидравлическим цилиндрам



Свойства цилиндра; Свойства полого цилиндра
Прочитать мнение пользователя о гидравлических цилиндрах

Что мы можем сделать, если гидравлический цилиндр не работает?

Что такое гидроцилиндр?

Гидравлический цилиндр представляет собой гидравлический привод, преобразующий гидравлическую энергию в механическую и совершающий линейное возвратно-поступательное движение (или колебательное движение).

Простая конструкция, надежная работа, отсутствие зазоров в трансмиссии, плавное движение и т. д.

Широко используется в гидравлических системах различных машин.

При использовании промышленного оборудования общего назначения неизбежно возникают проблемы со сбоями.

В тяжелых случаях это может привести к остановке оборудования, поэтому очень важна ежедневная диагностика и устранение его неисправностей.

Вообще говоря, отказ гидроцилиндра можно описать как неправильное действие гидроцилиндра, неспособность толкать грузы и поршни скользить или ползти.

По существу, к основным деталям, приводящим к выходу из строя гидроцилиндров, относятся масляный цилиндр, шток поршня, блок цилиндров, направляющая втулка, уплотнение поршня и штока цилиндра и т. д. Основные детали можно сгруппировать в четыре категории:

Ⅰ. Износ сопрягаемых поверхностей поршня и штока

Ⅱ. износ сопрягаемых поверхностей штока и направляющей втулки;

Ⅲ. Сломанное уплотнение поршня

Ⅳ. Повреждение других уплотнений и т.д.

В гидравлической промышленности существует консенсус в отношении того, что отсутствие действия гидравлического цилиндра должно быть одним из наиболее распространенных условий отказа. Когда возникает эта проблема, как мы, как операторы, диагностируем и устраняем основную причину ее отказа?

В рабочем состоянии проверьте, не поступает ли масло под давлением в гидроцилиндр

Если масло под давлением не поступает в гидроцилиндр, причины и способы устранения неисправности следующие:

• Реверсивный клапан перед установкой гидроцилиндра не реверс во времени.Когда масло под давлением не поступает в гидроцилиндр, проверьте первопричину нереверсирования реверсивного клапана и устраните ее;
• Система не снабжена маслом. Проверьте причину отказа гидронасоса и главного гидрораспределителя, затем устраните ее.

Если масло попадает в цилиндр, проверьте, имеет ли масло, поступающее в цилиндр, достаточное давление.

• Если система выходит из строя, это в основном связано с неисправностью насоса или предохранительного клапана.Неисправность насоса или предохранительного клапана следует вовремя проверить и устранить;
• Серьезная внутренняя утечка, поршень и шток поршня ослаблены, а уплотнение серьезно повреждено. В это время поршень и шток поршня следует затянуть, а уплотнения следует вовремя заменить;
• Клапан регулировки давления неисправен. Если давление настройки системы слишком низкое, устраните неисправность клапана давления и отрегулируйте давление до тех пор, пока не будет достигнуто требуемое значение.При необходимости пересчитайте рабочее давление и замените высококачественный компонент регулирования давления, значение которого можно снова отрегулировать;
• Если уплотнительное кольцо на поршне отсутствует или серьезно повреждено, или когда в отверстии цилиндра имеется глубокая канавка, и гайка, фиксирующая поршень на штоке поршня, ослабевает, это может привести к серьезной каверне в гидравлическом цилиндре. входной полости, и компоненты не смогут нормально двигаться. В это время следует заменить уплотнительное кольцо на поршне и принять другие меры по ремонту.

Масло поступает, и давление соответствует требованиям, но нагрузка относительно велика, в результате чего гидравлический цилиндр не может двигаться и по-прежнему не может работать. В ответ на эту ситуацию мы должны исследовать один за другим несколько аспектов:

• Проверить, не является ли нагрузка слишком большой (больше заданного значения), в частности, необходимо проверить, не является ли дополнительная нагрузка вызванной плохой установка гидроцилиндра слишком велика.Только после этого гидроцилиндр можно откалибровать и правильно установить;
• Проверьте правильность соединения между гидравлическим цилиндром и нагрузкой. Неправильное подключение нагрузки может привести к движению цилиндра и заклиниванию. В это время жесткое фиксированное соединение может быть заменено подвижным шарнирным соединением или соединением с шаровой головкой, а поверхность предпочтительно представляет собой сферическую поверхность;
• Когда есть проблема в конструкции гидравлического цилиндра, например, торец поршня и торец гильзы цилиндра плотно прилегают, площадь опорной силы поршня недостаточна при запуске цилиндра, поэтому груз нельзя толкать. Либо цепь обратного клапана на цилиндре буферного устройства заблокирована поршнем. Вы должны обрабатывать каждый случай индивидуально;
• Неправильная сборка гидроцилиндра (например, плохая концентричность между штоком поршня, поршнем и головкой цилиндра, плохая параллельность между гидроцилиндром и столом, малый зазор между направляющей втулкой и штоком поршня и т.д. .) приводит к заклиниванию штока поршня и невозможности его перемещения;
• Вызвано гидравлическими контурами.Основная причина в том, что уровень масла в камере обратного давления гидроцилиндра сообщается с топливным баком, реверсивный клапан, сообщающийся с возвратом масла, не работает, запорный клапан не открывается, а дроссельная заслонка закрыта. закрыто. В результате блокируется возврат масла, и с этим можно справиться в зависимости от конкретных проблем;
• Если грязь попала в скользящую часть, а скользящая часть цилиндра застряла и не может двигаться, эту часть следует очистить как можно скорее;
• Твердое хромированное покрытие штока поршня заклинило шток из-за падения. В этом случае вам нужно немедленно прекратить обработку, чтобы избежать накопления опухолей, что может быть более сложным в то время.

Преимущества гидравлических цилиндров

Гидравлический цилиндр представляет собой приводное устройство, использующее несжимаемую гидравлическую жидкость под давлением для создания линейной силы и движения. Эти типы цилиндров полезны для широкого спектра приложений передачи мощности, где сила, приложенная в определенной точке, затем передается в другую точку.Специальные гидравлические цилиндры можно использовать для таких применений, как дорожные работы, погрузочно-разгрузочные работы и эвакуация автомобилей. Компания Southern Hydraulic Cylinder, Inc. производит эти высококачественные цилиндры, максимально используя их широкий спектр преимуществ.

Преимущества гидравлических цилиндров
Одно из невероятных преимуществ гидравлических цилиндров заключается в том, что они могут обеспечить большую мощность для машин даже в самых удаленных местах от источника выработки электроэнергии. Как правило, источниками энергии могут быть, например, турбины, дизельные двигатели и электродвигатели.Соотношение мощности к весу и мощности к размеру этих цилиндров также очень эффективно. Они также имеют регулировку скорости, автоматическую защиту от перегрузок и преимущества позиционирования. Гидравлические цилиндры особенно ценны, когда вам нужно использовать цилиндр в экстремальных условиях.

Сварные цилиндры
Одним из типов гидравлических цилиндров, которые мы предлагаем в Southern Hydraulic Cylinder, являются сварные цилиндры. Это гладкий цилиндр, в котором используется сверхпрочный корпус, обеспечивающий стабильность.Этот тип цилиндра должен иметь цилиндр, достаточно прочный, чтобы выдерживать механические нагрузки, и иметь достаточную жесткость, необходимую для поддержки нагрузок корпуса привода.

Сварные цилиндры отличаются от цилиндров с рулевой тягой, которые менее сложны и, по существу, являются готовыми изделиями. Недостаток цилиндров с рулевой тягой заключается в том, что они могут уменьшить ваши варианты конструкции, а также имеют меньшую долговечность, чем сварные цилиндры.

Преимущества сварных цилиндров
Лучше всего выбирать сварные цилиндры, поскольку они короче и уже, чем цилиндры с рулевой тягой, что означает, что они лучше подходят для большинства типов машин.Они также известны тем, что имеют превосходные герметичные пакеты. Это увеличивает ожидаемый срок их службы и делает их разумным выбором, если ваше приложение связано с атмосферными воздействиями и загрязнением. Компания Southern Hydraulic Cylinder, ваш авторитетный поставщик гидравлических цилиндров, может изготовить цилиндры на заказ, которые будут соответствовать вашим уникальным требованиям, и сделать это своевременно. Свяжитесь с одним из наших экспертов для получения дополнительной информации.

.
