Устройство автокрана: стрела, опорно-поворотное устройство автомобильного крана
стрела, опорно-поворотное устройство автомобильного крана
Автомобильные краны востребованы при работах с тяжелыми и объемными грузами, которые необходимо перемещать в пределах стройплощадки или поднимать на высоту. Конструкция спецтехники периодически модернизируется, разрабатываются более современные механизмы, но базовая конфигурация всех моделей строится по схожим принципам.

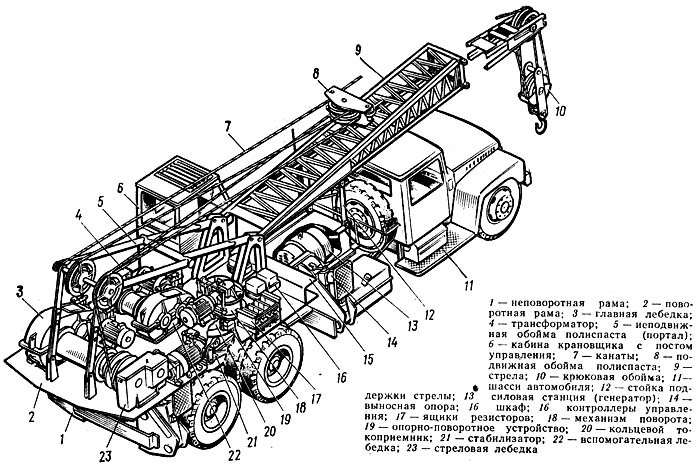

Основные элементы автокрана

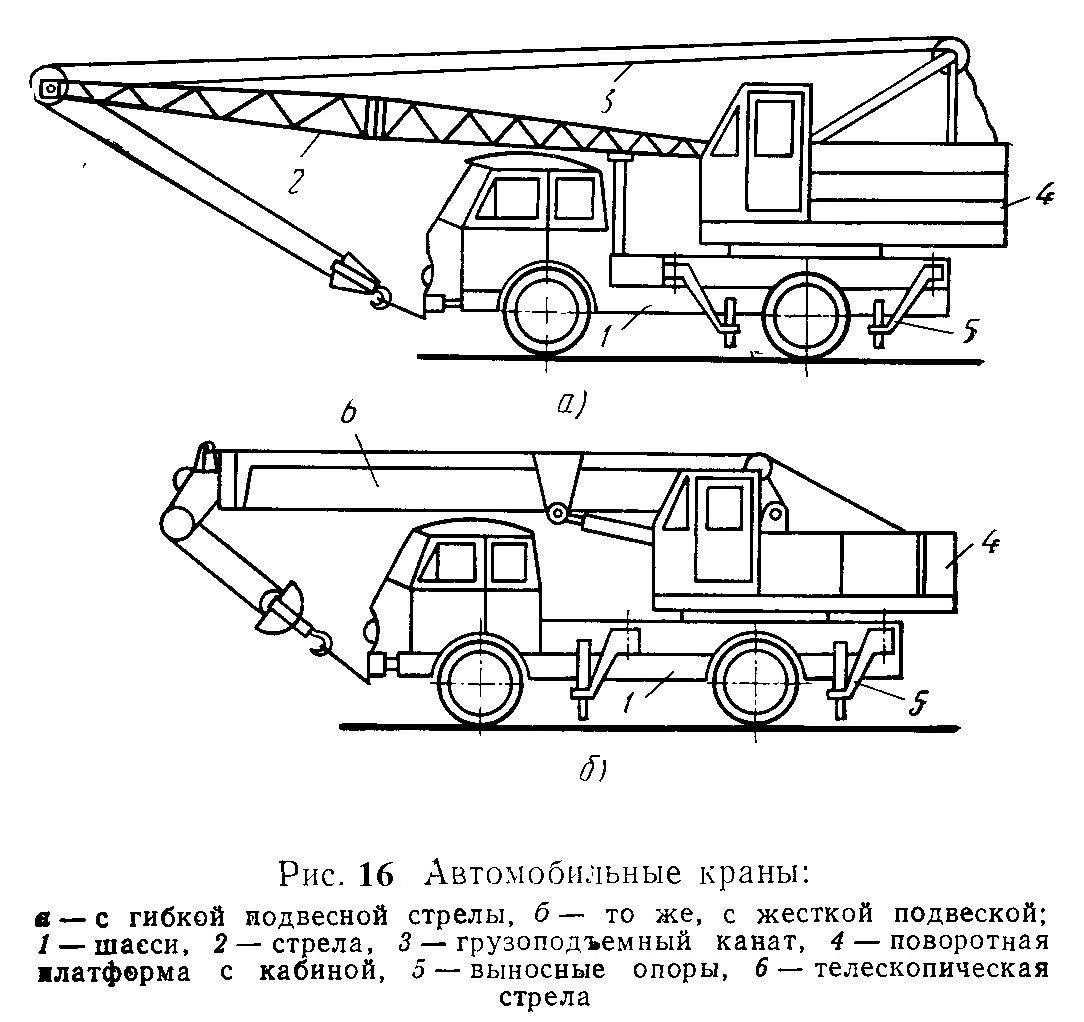

Общее устройство автокрана подчиняется стандартной схеме, достаточно беглого взгляда на такую машину, чтобы заметить четкое разделение на 2 части.
- Верхняя. Поворотная рама, несущая на себе механизмы, с помощью которых осуществляются все манипуляции по перемещению грузов. На платформе находятся:
- кабина оператора с управляющими и контролирующими приборами;
- телескопическая, решетчатая или башенная стрела автокрана;
- подъемный механизм для перемещения грузов (лебедка) — оснащена гидромотором, который передает крутящий момент барабану через двухступенчатый редуктор;
- гидроцилиндры для подъема стрелы и изменения ее длины;
- редуктор с цилиндрическими косозубыми колесами — обеспечивает вращение платформы, заключен в чугунный корпус, в торце которого расположен фланец и гидромотор;
- противовес — стальная отливка, обеспечивает устойчивость машины во время работы нагруженной стрелы автокрана.

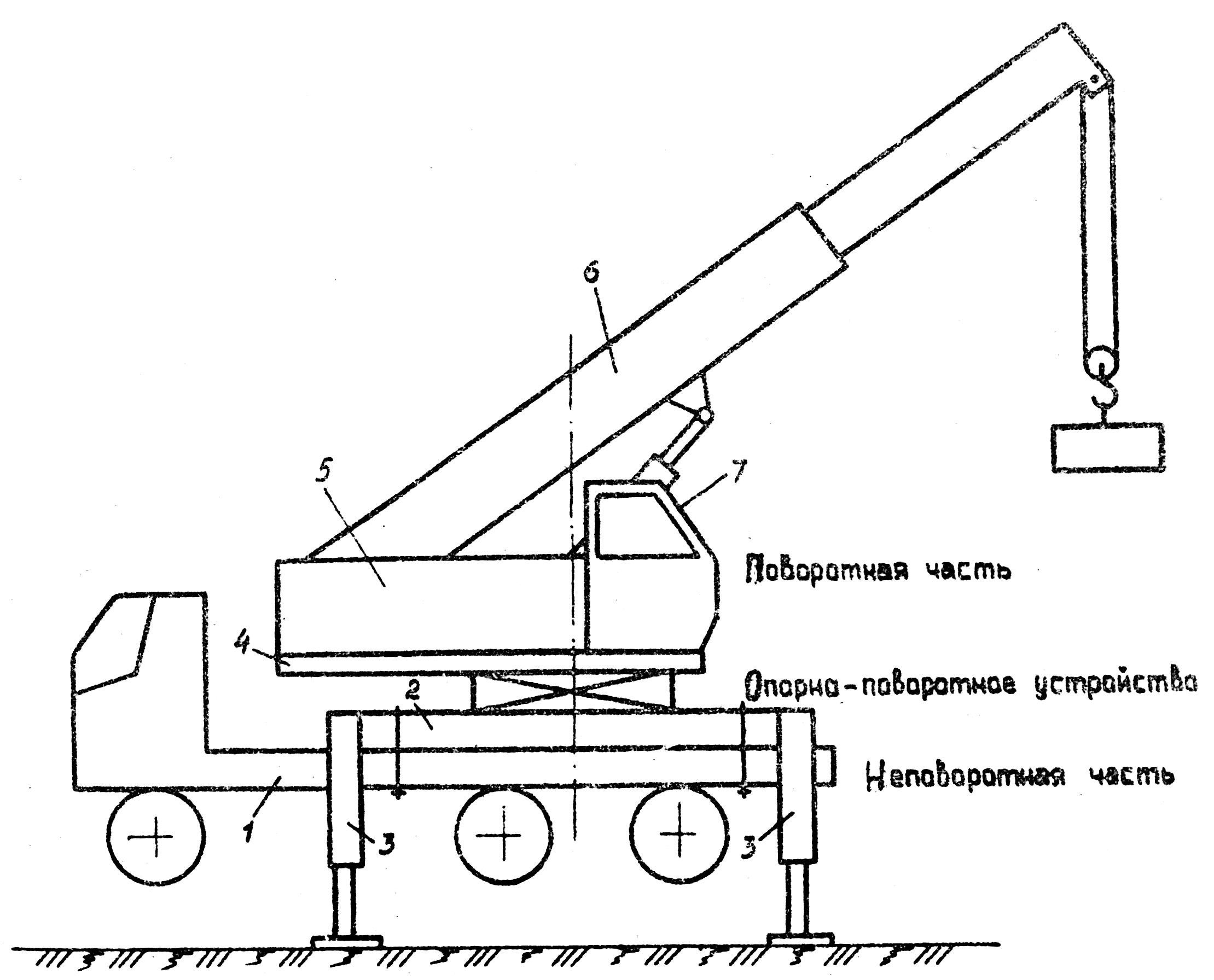

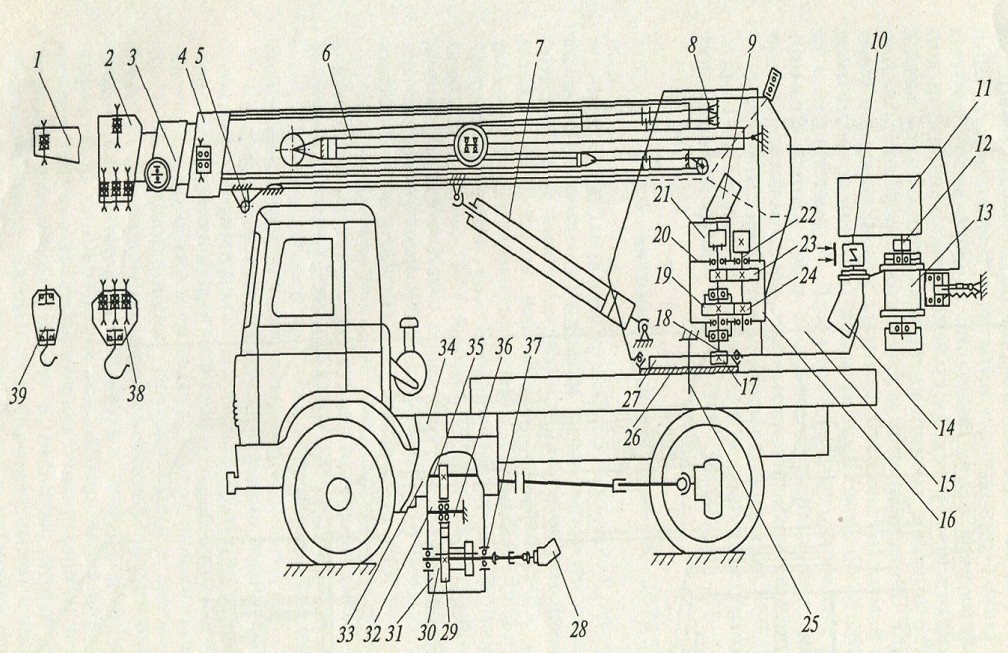

- 2. Нижняя. Неповоротная часть, основание для поворотной платформы. Состоит из нескольких узлов.
- Шасси. В общем устройстве автомобильного крана предусмотрена ходовая часть, отвечающая за самостоятельное перемещение техники. Это может быть специально сконструированное под конкретный тип подъемника шасси или классический грузовик. В России популярны модели на колесных базах МАЗ, КАМАЗ, УРАЛ и КРАЗ. Такими шасси комплектуется кран «Ивановец». Данный транспорт обычно располагает полноприводной системой с раздаточной коробкой с функцией блокировки межосевого дифференциала, эффективной в условиях плохой проходимости.
- Жесткая сварная рама с поперечными перекладинами для установки выносных опор. Забирает нагрузки от поворотного блока, перенаправляя их на площадку через балки коробчатого сечения (опоры).
- Гидравлическая система. Управляет механизмами машины и состоит из насоса, гидробака, трубопроводов и гидроаппаратуры. Данное устройство автомобильного крана работает следующим образом: насос забирает масло из гидробака, передает гидрораспределителю, откуда по трубопроводам транспортирует к исполнительным гидроцилиндрам.
Данное устройство автомобильного крана работает следующим образом: насос забирает масло из гидробака, передает гидрораспределителю, откуда по трубопроводам транспортирует к исполнительным гидроцилиндрам.Между верхней и нижней частями автомобиля располагается опорное соединительное приспособление.

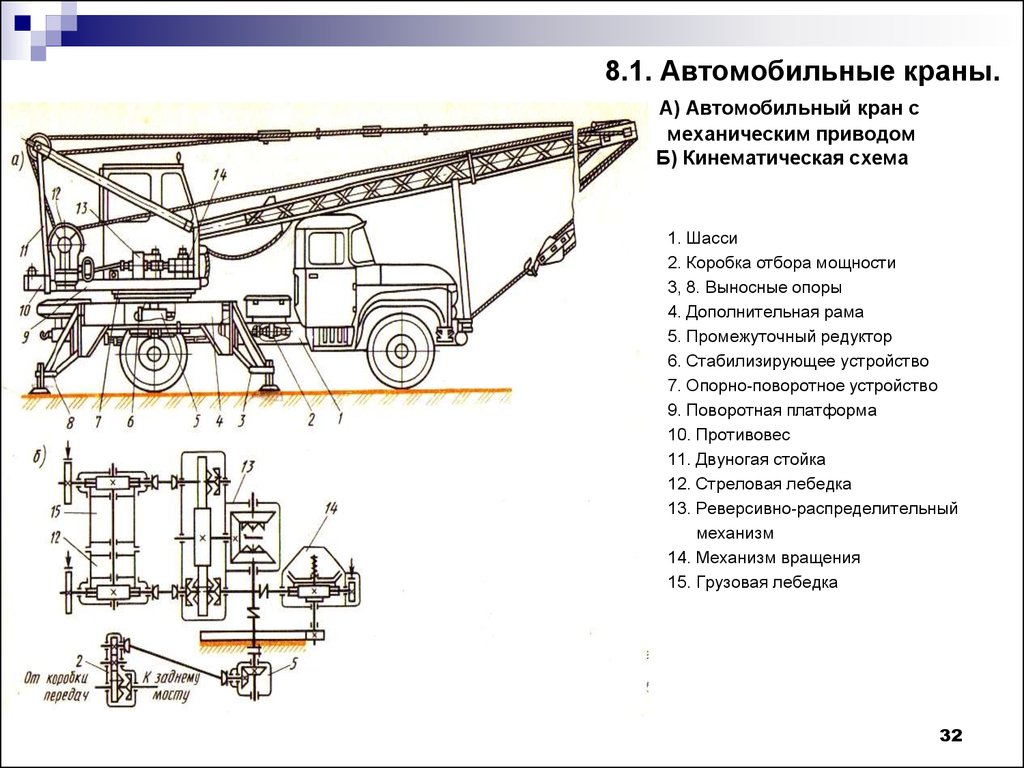

Опорно-поворотное устройство автокрана
Опорно-поворотное устройство автокрана закрепляется на нижней платформе и выполняет следующие задачи:
- соединяет поворотный блок со стационарной платформой;
- забирает на себя и распределяет нагрузку при работе крановой установки, повышая устойчивость и предотвращая опрокидывание;
- обеспечивает легкое вращение поворотной рамы вокруг вертикальной оси.
Шариковое опорно-поворотное устройство в виде подшипника собирается из обойм (внешней и внутренней) с 2-мя рядами шариков между ними. Наружная обойма из пары колец (нижнего и верхнего) прикручивается к поворотной раме.
Внутренняя, имеющая зубцы, привинчивается к стационарной платформе. Если зубчатый венец располагается на наружной обойме, то именно она прикрепляется к ходовой раме.
Роликовое опорно-поворотное устройство
представляет собой совокупность 3-х колец с роликами между ними. Внутреннее прикрепляется к нижней части автомобиля (ходовой раме) и оснащается зубчатым венцом, с которым контактирует шестерня поворотного механизма. Внешние кольца скрепляются болтами и присоединяются к поворотной платформе крана. Такая конструкция обеспечивает равномерность распределения нагрузки и имеет большую грузоподьемность, чем шариковая.Помимо особенностей опорно-поворотного приспособления интерес представляет конструкция основного рабочего инструмента спецтехники — стрелы, популярной разновидностью которой является телескопическая модель.

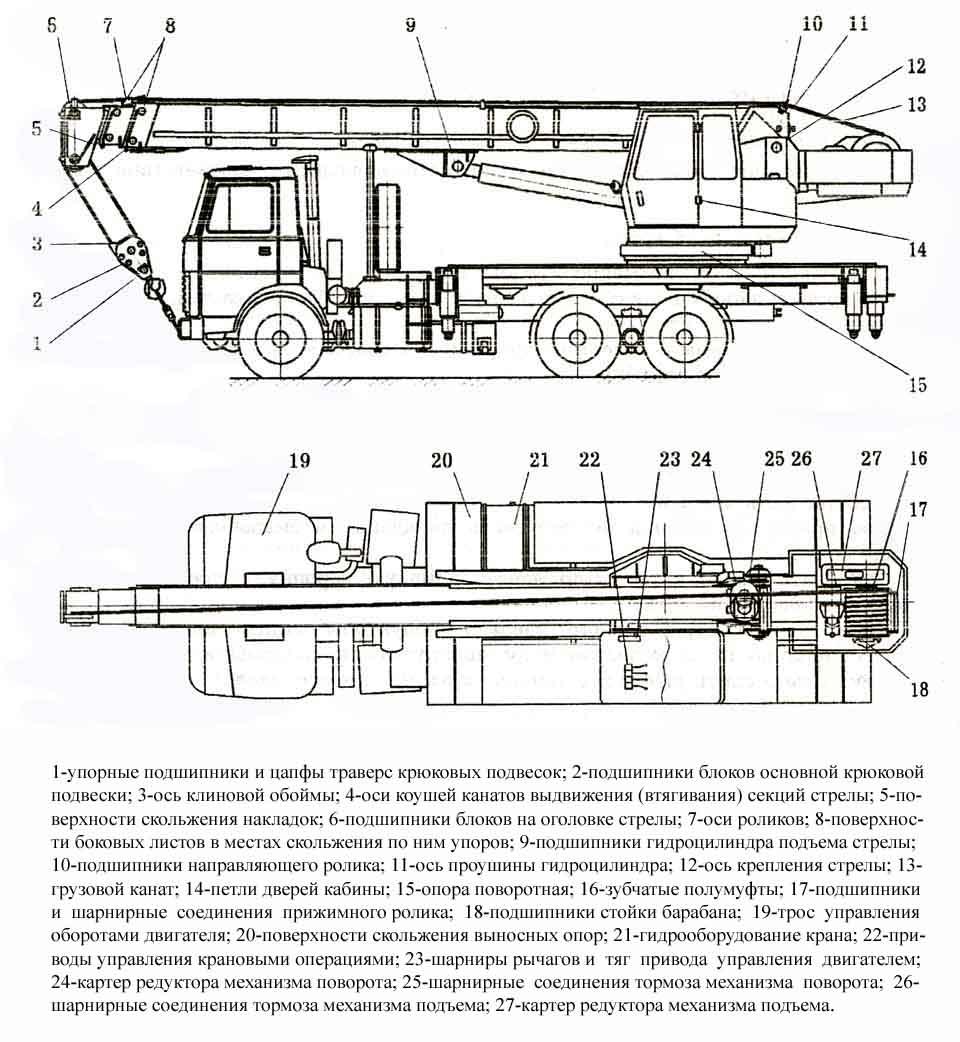

Устройство телескопической стрелы автокрана
Устройство телескопической стрелы автокрана предусматривает наличие основания и нескольких стальных секций, выезжающих друг из друга.
Выдвижной механизм выталкивает первую секцию с помощью гидроцилиндра, а остальные перемещаются дополнительным гидроцилиндром (в некоторых моделях) и полиспастом. Количество секций телескопических стрел классифицируется в зависимости от грузоподъемности спецтехники:
- до 10 тонн — достаточно двухсекционных модификаций;
- до 60 тонн классикой считаются трехсекционные разновидности;
- свыше 60 тонн — комплектуются четырехсекционными агрегатами.
Для увеличения радиуса действия и изменения вылета стрелы с грузом используется управляемый гусек, который закрепляется на конце последней секции.
При эксплуатации телескопической стрелы автокрана важно снизить трение при скольжении выдвижных элементов относительно друг друга. С этим успешно справляются скользуны — плиты из полиамида, обработанные графитовой смазкой.
Важнейшей характеристикой является вид профиля секций: коробчатый, трапециевидный, овоидный.
